Как работает трехходовой клапан: Как работает трехходовой клапан в системе отопления

Трехходовой клапан – принцип работы

Для управления потоками, которые транспортируются по технологическим трубопроводам, применяются трехходовые клапаны. Они относятся к регулирующей трубопроводной арматуре и служат для изменения параметров среды.

Область использования

Промышленные трехходовые клапаны устанавливаются в системах автоматического типа и востребованы:

• в трубопроводах предприятий химической, пищевой, нефтеперерабатывающей и нефтехимической отраслей;
• в сетях приточной вентиляции и при сооружении магистралей горячего водоснабжения и отопления;
• в газовых хозяйствах.

Перечень сред, для управления которыми применяется клапан, включает продукты из нефти и углеводороды в жидком виде, пар и воду, аммиак и воздух, нефть и масляные фракции. Условия эксплуатации определяет климатическое исполнение трехходового клапана, а сферу применения — нюансы конструкции и принцип действия.

Совет! Обратите внимание! Температура окружающей среды, при которой устройства выполняют свои функции, может варьироваться от -25 (35) °C до +50 °C. Нижний предел зависит от вида исполнительного механизма.

Особенности конструкции

В отличие от двухходовых устройств конструкция трехходового клапана отличается наличием трех патрубков. Перечень основных деталей клапана включает:

• прочный и надежный корпус;
• крышку, которая фиксируется с помощью фланцев и крепежа;
• узел, предназначенный для регулирования, и состоящий из плунжера и двух седел;
• мембранный/электрический исполнительный механизм;
• шток, обеспечивающий соединение исполнительного механизма и узла для регулировки потоков.

Рабочий узел изготавливают из стали разных марок, а крышку и корпус — из углеродистой, легированной и нержавеющей стали. Герметичность соединений по отношению к окружающей среде достигается благодаря прокладкам и сальниковому уплотнению.

Трехходовые клапаны с фланцевым соединением отличаются следующими преимуществами:

• Высокими показателями герметичности.
  Чтобы исключить протечки в местах крепления с трубопроводом, используют прокладки из синтетической резины, фторопласта и других материалов.
• Простотой установки. Благодаря конструкции крепежных элементов при монтаже клапанов для регулировки перемещаемой среды не требуется сложного технологического оборудования.

Повышенный расход металла, который наблюдается при изготовлении фланцевых клапанов и способствует увеличению стоимости, компенсируется за счет продолжительного срока службы и ремонтопригодности. Наличие фланцев предусматривает многократный демонтаж и установку при проведении ремонтных и профилактических работ. Для поддержания герметичности соединений следует обеспечить своевременное подтягивание стыков устройств, используемых для регулировки потоков.

Виды и принцип действия

Нюансы функционирования трехходовых клапанов зависят от их назначения. Они устанавливаются в технологических трубопроводах и служат в качестве разделителя или смесителя (перепутали местами) потоков транспортируемой среды.

В первом случае устройства для регулировки имеют один входной и два выходных патрубка. Управление трехходовым разделительным клапаном осуществляется с помощью исполнительного механизма, который развивает определенное усилие и передает его на плунжер. Тот приходит в движение и перемещается вверх и вниз, обеспечивая открытие или закрытие проходных отверстий седел и осуществляя регулировку расхода транспортируемой среды.

Смесительный трехходовой клапан также управляется с применением исполнительного механизма, но имеет два входных патрубка и один выходной. При передаче усилия плунжер начинает двигаться вверх и вниз и способствует открытию или закрытию проходных отверстий седел, что позволяет регулировать расход перемещаемой по трубопроводам среды.

В этом заключается существенное различие трехходовых моделей от двухходовых клапанов. Они имеют два патрубка и обеспечивают регулировку потоков, изменяя расход перемещаемой среды через проходное сечение.

По своей конструкции смесительный и разделительный клапаны несколько схожи, так как состоят из корпуса, привода, рабочего узла, крепежных деталей и уплотнений. Основное различие заключается в строении элемента, предназначенного для регулировки потоков транспортируемых сред.

Обратите внимание! Трехходовой клапан нельзя применять в качестве запорной арматуры, поскольку он не обеспечивает полное перекрытие подачи транспортируемой среды. Закрытым может оставаться лишь один из патрубков, а два остальные всегда открыты.

Варианты исполнительных механизмов

Трехходовой клапан с МИМ

Трехходовой клапан с ЭИМ

Исполнительные механизмы представляют собой устройства, с помощью которых приводятся в движение рабочие органы разделительных и смесительных трехходовых клапанов. Обычно они состоят из элемента для регулировки, привода и прибора, который обеспечивает управление.

Различают следующие виды исполнительных механизмов:

• Электрический (ЭИМ).
• Мембранный (МИМ). Он относится к пневматическим устройствам, которые обеспечивают преобразование сигнала в механическое движение за счет давления сжатого воздуха.

Смесительный трехходовой клапан с электроприводом, как и разделительный клапан, отличается простотой монтажа и может взаимодействовать с различными измерительными приборами. Они обеспечивают оперативную передачу сигнала от управляющего устройства, в том числе и на удаленном расстоянии. Модели с электроприводом почти бесшумны во время работы, экологически безопасны, могут управляться дистанционно и имеют высокую точность настроек.

Среди недостатков такого оборудования можно выделить возможность отключение двигателя в случае повреждения электрической сети и повышенную чувствительность к влажности окружающего воздуха. Кроме того, тип электрического привода должен соответствовать условиям эксплуатации. К примеру, для устройств, с помощью которых можно разделить или смешать потоки транспортируемых взрывопожароопасных сред, понадобится взрывозащищенный электрический исполнительный механизм.

Для пневматического привода характерны следующие преимущества:

• простота функционирования;
• возможность использования в районах с экстремальной температурой;
• применение в трубопроводах, по которым перемещаются взрывопожароопасные среды;
• малый вес.

К недостаткам МИМ, которые используются для функционирования трехходовых клапанов, относятся вероятность появления конденсата и сравнительно низкий КПД. Они обеспечивают недостаточную точность и плавность хода без применения специальных дополнительных устройств.

Обратите внимание! На случай аварийной ситуации конструкция устройств, укомплектованных МИМ или ЭИМ, предусматривает ручное управление.

Нюансы монтажа и обслуживания

Перед установкой клапанов в технологическом трубопроводе необходимо визуально осмотреть все детали и исключить наличие внешних механических повреждений. Кроме того, нужно проверить состояние соединения устройства с ЭИМ или МИМ, а также плавность и легкость хода штока. Оборудование, с помощью которого можно разделить или смешать потоки транспортируемой среды, следует очистить от консервационной смазки и промыть растворителем.

Монтаж клапана осуществляется горизонтально, располагая его исполнительным механизмом вверх.

Если устройство размещается под наклоном, то под ЭИМ или МИМ понадобится установить опоры. Монтаж ниже линии горизонта запрещается.

При установке клапанов в технологических трубопроводах нужно также выполнять следующие правила:

• Располагать устройство таким образом, чтобы стрелка на корпусе совпадала по направлению с движением транспортируемой среды.
• Обеспечить защиту изделий с ЭИМ от атмосферных осадков, если установка предполагается на открытом воздухе.
• Использовать фильтр при наличии в перемещаемой среде примесей, размер которых более 70 мкм.
• Устанавливать запорную арматуру, чтобы обеспечить возможность демонтажа разделяющих или смешивающих клапанов.
• Избегать воздействия вибрации и других нагрузок от трубопровода, для чего предусматривают опоры или компенсаторы.

Место установки оборудования должно быть доступным, чтобы создать необходимые условия для профилактического осмотра и проведения ремонтных работ.

Помимо соблюдения технологии монтажа для продолжительного функционирования клапанов важно своевременное и технически грамотное обслуживание. Его проведение осуществляется при отсутствии давления в трубопроводе и предусматривает каждые 6 месяцев проверку:

• общего состояния;
• герметичность сальникового уплотнения;
• крепежных соединений.

При этом запрещается использование уплотнений меньшего или большего сечения при замене расходных материалов. Также не допускается разборка клапана при наличии в нем остатков среды, подтяжка фланцевых соединений и применение устройства в качестве опоры для трубопровода. Органы управления оборудования должны быть защищены от самопроизвольного включения и иметь конечные выключатели для сигнализации.

Обратите внимание! Монтажные работы должны проводиться с соблюдением требований безопасности, а при использовании ЭИМ нужно обеспечить возможность подключения заземления.

Особенности выбора

При выборе трехходового клапана для установки в технологическом трубопроводе, необходимо сначала определиться с его назначением. Это обусловлено тем, что устройства для смешивания или разделения потоков среды отличаются принципом действия и особенностями конструкции. Кроме того, нужно обращать внимание на следующие параметры:

• условный проход;
• пропускную способность;
• вид и характеристики исполнительного механизма;
• рабочие и максимально допустимые показатели температуры и давления.

Основные характеристики клапанов указываются в сопроводительной документации и на корпусе изделий. Маркировка осуществляется согласно требованиям ГОСТ 4666-2015 и предусматривает следующие виды:

• Литым способом на лицевой стороне корпуса с указанием материала, условного диаметра и давления. На обратной стороне должен находиться товарный знак изготовителя.
• На прикрепленной к поверхности корпуса табличке указывают схему, по которой происходит подача транспортируемой среды.
• В табличке, зафиксированной на крышке, должна быть отражена следующая информация — наименование производителя, маркировка согласно таблице фигур и заводской номер. Кроме того, указывают условное давление и диаметр, дату изготовления и знак обращения на рынке стран, входящих в Таможенный союз.

Наружные поверхности клапанов окрашивают в цвет, который выбирают в соответствии с ГОСТ или с учетом пожеланий оптовых покупателей. Каждому виду материала обычно соответствует свой цвет.

Обратите внимание! Разъемные соединения новых устройств должны иметь гарантийные пломбы. Места их размещения указываются в сборочных чертежах и отмечаются пятнами эмали красного цвета.

Трехходовой клапан на системе отопления: принцип действия, выбор, монтаж

Для постоянного поддержания в доме комфортного теплового баланса в отопительный контур включают такой элемент, как трехходовой клапан на системе отопления, равномерно распределяющий тепло по всем комнатам.

Несмотря на важность этой единицы, сложной конструкцией она не отличается. Давайте разберемся в конструктивных особенностях и принципах работы трехходового клапана. Каких правил стоит придерживаться выбирая приспособление и какие нюансы присутствуют в его монтаже.

Содержание статьи:

• Особенности трехходового клапана
  • Разделительные и смесительные приборы
  • Конструктивное исполнение трехходовых кранов
  • Принцип работы устройства
  • Приводной механизм прибора
• Где используют трехходовые клапаны?
• Нюансы выбора приспособления
• Производители трехходовых приборов
• Особенности установки изделия
  • Общие рекомендации по монтажу
  • Врезка смесительного клапана
  • Монтаж разделительного приспособления
• Выводы и полезное видео по теме

Особенности трехходового клапана

Вода, поступающая к радиатору, имеет определенную температуру, влиять на которую зачастую нет возможности. Трехходовой клапан осуществляет регулировку путем изменения не температуры, а количества жидкости.

Это дает возможность, не изменяя площади радиатора, подавать в комнаты нужное количество тепла, но только в границах мощности системы.

Разделительные и смесительные приборы

Визуально трехходовой клапан имеет сходство с тройником, но выполняет совершенно иные функции. Такой узел, оснащенный терморегулятором, относится к запорной арматуре и является одним из главных ее элементов.

Существует два вида этих устройств: разделительные и смесительные.

Первые применяют, когда теплоноситель нужно подать одновременно в нескольких направлениях. Фактически узел представляет собой смеситель, формирующий стабильный поток с установленной температурой. Монтируют его в сеть, по которой подают нагретый воздух, и в водоподающие системы.

Клапан трехходовой применяют как в качестве смесителя, так и распределителя воздуха или теплой воды

Изделия второго вида служат для объединения потоков и их терморегуляции. Для входящих потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода — одно. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности.

Клапан трехходовой и регулятор температуры есть в продаже по отдельности. Для автономных отопительных систем все же более рациональным и эффективным решением считается приобретение конструкции с терморегулятором.

Конструктивное исполнение трехходовых кранов

По конструкционному исполнению клапаны делят на седельные и поворотные. Принцип действия первых основан на ритмичном передвижении штока по вертикали — схема регулировки «шток-седло». Этот вид относится к клапанам смесительного типа. Часто управление осуществляется электромеханическим приводом.

Ключевым элементом поворотной конструкции является вращающийся сектор. Во время движения шток воздействует на шаровую заслонку, и она частично или полностью отсекает подачу теплоносителя. Такую схему регулировки называют «шарик-гнездо».

Эти устройства обладают повышенной износостойкостью. Они адаптированы под большие перепады температур и классифицируются как запорная арматура. В частных домах, где вода расходуется в относительно небольшом количестве, они могут функционировать и как смесители.

Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для управления температурой рабочей жидкости путем объединения потоков с высокой и низкой температурой. При соответствующей установке, изделие может и разделять потоки.

Здесь схематически отображена работа трехходового крана седельного смесительного и разделительного типа

Трехходовой клапан разделительного типа применяют, когда необходимо подать горячий теплоноситель по нескольким направлениям.

Все модели таких кранов отличаются друг от друга по некоторым признакам:

• механикой затвора — она может быть как натяжной, так и сальниковой;
• формой заглушки — существуют L, T, S-образные;
• типом затвора — встречается цилиндрический, шаровидный, конусный;
• подсоединением к контуру — с использованием муфты, фланца, посредством сварки и др. ;
• способом управления — автоматический, полуавтоматический, ручной.

Смесительное устройство снабжено штоком, размещенным по центру, шаровой клапан в нем один. Он перекрывает в нужный момент затвор входного отверстия.

В приборах разделительного типа шток оснащен двумя клапанами, вмонтированными в выходных патрубках.

Функционирует он по несколько другой схеме. Понятней становится работа трехходового клапана после подробного разбора его конструкции.

Составными частями трехходового клапана являются: корпус (1), вставка клапана (2), конус клапана (3), полированный штока клапана (4), седло клапана (5), разгрузочная камера (6), сальниковое уплотнение (7)

Корпус у этого типа изделий литой. Изготавливают его из латуни либо бронзы с гальваническим покрытием из хромоникеля. Оно выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются резьбовые отводы — всего три штуки. Тип резьбового соединения зависит от выбранной модели.

Оптимальные параметры давления в отопительной системе для стабильной работы клапана — 10 кг/см². При превышении этого значения, могут возникнуть проблемы.

Существуют ограничения и по температурным показателям — 95º для котлов, 110º — для солнечных батарей. Допустимая регулировка температуры теплоносителя у разных моделей находится в диапазоне 20-60º. Производительность колеблется в пределах 1,6–2,5 м³/ч.

Принцип работы устройства

Установкой смесительного трехходового клапана удается добиться того, что температура жидкости на выходе имеет значение в установленных пределах.

Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же. Отличие только в том, что в первом случае теплоноситель равномерно передает тепло от источника к радиаторам, а во втором — переносит теплую воду к бытовым приборам.

До момента, пока термочувствительный элемент не приобретет определенную температуру, теплоноситель подается из фронтального патрубка и беспрепятственно прибывает в правый. По достижении рабочим элементом температуры выше установленной, происходит его расширение.

Это влечет за собой перемещение клапана по вертикали вниз и, как следствие, перекрытие пути поступления нагретого теплоносителя снизу. Следом открывается левый патрубок для подачи холодной жидкости.

На схеме показан порядок подключения трехходового клапана в автономную систему отопления. При его отсутствии в обратном контуре может образовываться конденсат как следствие снижения температуры

Смешивание холодной жидкости с горячей приводит к уравновешиванию температуры. Термочувствительный элемент приобретает прежнюю форму, а заслонка — первоначальное положение.

Если трехходовой клапан установлен в обратный контур, то процесс должен происходить в противоположной последовательности. Когда жидкость охлаждается, напрямую открывается путь для горячей воды из котла.

Приводной механизм прибора

Разным у клапанов может быть и тип приводного механизма. Привод бывает как гидравлическим, так и электромеханическим, пневматическим, ручным.

Привод электромеханический делят на виды, самым распространенным среди которых является простой термостатический. Функционирует в результате расширения жидкости с термоактивным элементом в ее составе. В результате этого возникает давление на шток. Это легкосъемное исполнение, применяемое в изделиях, установленных в бытовых системах.

Следующий вариант — привод с термостатической головкой, укомплектованной чувствительным к изменению температуры элементом. Прибор дополнен выносным датчиком температуры, находящимся непосредственно в трубопроводе. С приводом его соединяет капиллярная трубка.

Этот вид регулировки считается наиболее точным. По желанию простой термостатический привод легко можно сменить на термостатическую головку.

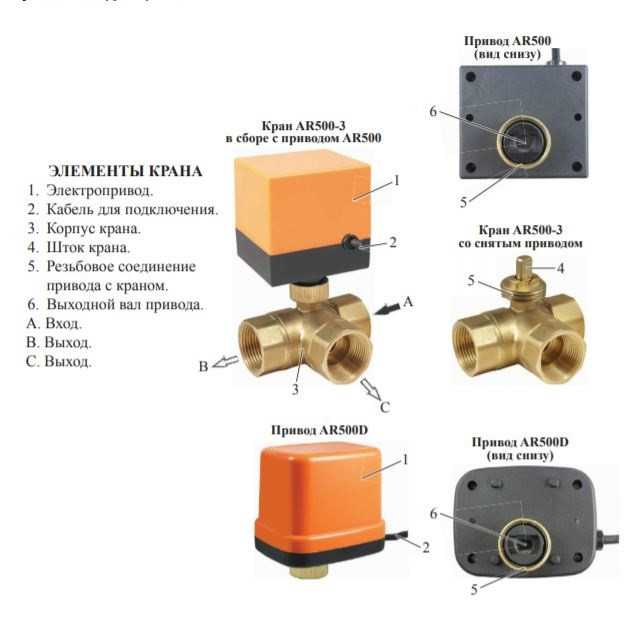

Для клапана с электроприводом пусковым механизмом могут являться электромагниты, сервоприводы, основывающиеся на маломощных электродвигателях или системах передач

Существуют вариант трехходового клапана с электрическим приводом. Управление им осуществляется посредством контроллера, оснащенного температурными датчиками и подающего команды на основной механизм. Упрощенным вариантом привода с контроллером является сервопривод.

Он управляет клапаном напрямую. Самый простой привод — ручной. Здесь регулировку выполняют путем поворота пластмассового колпачка, имеющего резьбовое соединение. Его дно контактирует с концом штока. Путем закручивания или откручивания перемещают золотник.

Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально в комплектацию трехходового клапана не входит приводной механизм. Его приобретают отдельно исходя из особенностей конкретной теплосети. Использовать изделие можно в отопительной системе любого исполнения.

Где используют трехходовые клапаны?

Встречаются клапаны этого типа в разных схемах. Их включают в монтажную схему для обеспечения равномерного нагрева всех его участков и исключения перегрева отдельных ответвлений.

В случае наличия твердотопливного котла в его камере часто наблюдается конденсат. Бороться с ним поможет установка трехходового крана.

Клапан, встроенный в систему «теплый пол» отвечает за поддержание температуры на желаемом уровне, подмешивая к теплоносителю небольшие порции горячей воды

Эффективно работает трехходовое устройство в системе отопления, когда существует необходимость подключить контур ГВС и разделить тепловые потоки.

Применение клапана в обвязке радиаторов позволяет обойтись без . Установка его на обратке создает условия для устройства короткого контура.

Нюансы выбора приспособления

Общими при выборе подходящего трехходового клапана являются следующие рекомендации:

1. Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
2. Большей износостойкостью обладают изделия медные или латунные.
3. Ручное управление более надежное, но менее функциональное.

Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.

Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.

Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.

На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.

Стоимость может быть самой разной, все зависит от производителя.

В загородных домах с установленным схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.

Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.

Производители трехходовых приборов

На рынке присутствует большой ассортимент трехходовых клапанов как от авторитетных, так и никому не известных производителей. Модель можно выбирать после того, как будут определены общие параметры изделия.

Первое место в рейтинге продаж занимают вентили шведской компании Эсбе (Esbe). Это довольно известный бренд, поэтому трехходовые изделия надежны и долговечны.

Трехходовой клапан Esbe смесительного типа применяют как в системах отопления, так и охлаждения. Регулировка у них может быть ручной или автоматической

Среди потребителей известны своим качеством трехходовые клапаны корейского производителя Навьен (Navien). Приобретать их следует при наличии котла этой же компании.

Большая точность регулировки достигается посредством установки прибора датской фирмы Данфосс (Danfoss). Работает он полностью автоматически.

Хорошим качеством и демократичной стоимостью отличаются клапаны Валтек (Valtec), изготавливаемые совместно специалистами из Италии и России.

Эффективны в работе изделия компании из США Ханивел (Honeywell). Эти клапаны имеют простую конструкцию, удобны в установке.

Особенности установки изделия

Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.

Общие рекомендации по монтажу

Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.

Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.

Исходя из направления, существуют две модели клапанов:

• с симметричной или Т-образной схемой;
• с ассиметричной или L-образной.

При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.

Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.

Представленная на фото схема монтажа клапана, используется в отопительных системах, запитанных от напорного коллектора

Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.

Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.

Врезка смесительного клапана

При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.

Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.

Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода

Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.

Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.

Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.

Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.

Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла

Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.

Монтаж разделительного приспособления

Когда температура источника выше, чем необходимо потребителю, в схему включают клапан, разделяющий потоки. В этом случае при постоянном расходе как в контуре котла, так и потребителем, к последнему не придет перегретая жидкость.

Чтобы схема работала, в обоих контурах необходимо присутствие .

На основе вышеизложенного можно подытожить общие рекомендации:

1. При монтаже любого трехходового клапана до и после него устанавливают манометры.
2. Во избежание попадания всяческих примесей перед изделием монтируют фильтр.
3. Корпус прибора не должен подвергаться каким-либо нагрузкам.
4. Хорошее регулирование необходимо обеспечить путем врезки перед клапаном приспособлений, дросселирующих избыточное давление.
5. При установке клапан не должен находиться над приводом.

Также необходимо выдерживать перед изделием и после него прямые участки, рекомендованные производителем. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на прибор не будет действовать.

Выводы и полезное видео по теме

Нюансы установки, учет которых гарантирует правильную работу клапана:

Подробности установки клапана при монтаже теплого пола:

Такой узел в системе отопления, как термостатический трехходовой клапан необходим, но не во всех случаях. Его наличие — гарантия рационального использования теплоносителя, позволяющая экономно потреблять топливо. Дополнительно он выступает и в роли прибора, обеспечивающего безопасность эксплуатации ТТ котла.

Все же прежде чем приобрести такое устройство, нужно предварительно проконсультироваться по поводу целесообразности его монтажа.

Если у вас есть необходимый опыт или знания по теме статьи и вы можете ими поделиться с посетителями нашего сайта, пожалуйста, оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

3-ходовой шаровой кран Артикул

Содержание артикула

• Какие типы трехходовых шаровых кранов существуют?
• Как работает трехходовой шаровой кран
• Какой тип трехходового шарового крана лучше?
• Как я могу использовать трехходовой Т-образный клапан, но при этом перекрывать все потоки?
• Как определить направление потока в трехходовом шаровом кране
• Почему мои потоки не будут правильно смешиваться с 3-ходовым клапаном?
• Нужны ли мне соединения или фланцы на 3-ходовом клапане?
• 5 вещей, которые вы должны знать при выборе 3-ходового шарового крана

Какие типы трехходовых шаровых кранов существуют?

Существует два типа трехходовых шаровых кранов: L-образный и T-образный. L-порт может отправлять поток один так или иначе или может отключить его полностью. T-Port будет выполнять все тот же поток задач как L-порт, но не может быть отключен. Кроме того, T-Port может смешивать потоки отправка или получение потока в/из тройника в обе стороны. «Т» и «Л» относятся к форме отверстия в шаре.

Как работает 3-ходовой шаровой кран

3-ходовой шаровой кран работает путем поворота ручки, которая вращает шар в корпусе клапана, в совместите вырезанные каналы в шаре с входами и выходами клапана. Вырез шара в форме буквы «L» на клапане с L-образным отверстием направляет жидкость под углом 90 градусов от одного порта в другой. Т-образный вырез шара на Т-образном клапане также может от одного порта к другому, но также может быть повернут так, чтобы буква T совпадала с буквой «T». форма клапана и все три порта смешанные.

L-образный клапан

T-образный клапан

Какой тип трехходового шарового крана лучше?

Лучший тип трехходового шарового крана для вашего применения зависит от того, предвидите ли вы нужно перекрывать все порты на любом этапе работы или смешивать все три потока. Если там есть требование полностью закрыть клапан, тогда вам следует выбрать L-образный порт. Если там требуется смешать все три потока, то следует выбрать Т-порт.

Как я могу использовать трехходовой клапан с Т-образным портом, но при этом перекрывать все потоки?

Чтобы перекрыть все потоки на трехходовом клапане с Т-образным портом, необходимо добавить отдельный клапан к две противоположные ветви тройника. Чтобы перекрыть поток, два клапана должны быть закрыты. и шар в трехходовом клапане повернут лицом к задней части клапана. Лучшее решение заключается в установке тройника с одним вентилем на каждом ответвлении.

Как определить направление потока в 3-ходовом шаровом кране

На 3-ходовом шаровом кране на рукоятке имеется Т-образный стрелочный индикатор, имитирующий вырезанная часть шара внутри клапана. Ссылаясь на этот знак, можно установить, в каком направлении (направлениях) поток будет проходить через клапан.

Почему мои потоки не смешиваются должным образом с 3-ходовым клапаном?

Для точного смешивания потоков в трехходовом Т-образном клапане важно, чтобы обе подающие трубы иметь одинаковый стабильный статический напор и трубопроводы достаточно большого диаметра. диаметра, чтобы при изменении расхода статический напор не менялся существенно. Смешанные потоки из напорных баков постоянной высоты легче сбалансировать, тогда как от перекачиваемых источников — нет (если только насосы не оснащены постоянным давлением инверторы). Если это не так, то давление в трубе со временем будет меняться. и пропорции смешивания также будут меняться со временем. Это изменение иногда может занять несколько часов или дней, чтобы быть достаточно большим, чтобы его заметили.

Нужны ли мне соединения или фланцы на 3-ходовом клапане?

На определенном этапе клапан может либо засориться, либо изнашиваться. Муфты или болтовые фланцы на клапане позволяет снимать корпус клапана для обслуживания или замены. Без Чтобы это сделать, трубу нужно будет обрезать как минимум с двух из трех сторон клапан, что приведет к гораздо более длительному простою вашей системы пластиковых труб.

Наши 3-ходовые шаровые краны стандартно поставляются с соединениями.

5 вещей, которые следует знать при выборе трехходового шарового крана

• Клапаны с L-образным отверстием могут направлять поток только на 90 градусов или полностью перекрывать его
• Т-образные клапаны могут направить поток в любом направлении, но не могут полностью перекрыть его
• Клапан со штуцерами или фланцами на каждом порту значительно упрощает обслуживание
• Стрелочная диаграмма в верхней части рукоятки показывает положение вырезанного шарика. внутри клапана
• Для смешивания потоков с помощью Т-образного клапана динамический напор двух смешивающихся потоков должен быть последовательный

Трехсторонние шаровые шариковые схемы потока клапанов

Опубликовано: 6 сентября 2018 г.
Последнее обновление: 30 декабря 2021

Протекайте по тривочну. Трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов. Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости. Например, их можно использовать для перенаправления потока нефти из одного резервуара в другой.

Наши онлайн-каталоги и каталоги клапанов в формате PDF предоставляют доступ к большому разнообразию миниатюрных клапанов, типов соединений, материалов и размеров.

Получить PDF-файл этой статьи

Трехходовые шаровые краны могут

• Отрезать или перекрыть поток
• Переключение потока между двумя разными источниками
• Объединить поток из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения
• Перенаправление потока из одного источника в другой пункт назначения
• Разделить поток, поступающий из одного источника, между двумя исходящими пунктами назначения

В этом посте основное внимание уделяется основным различиям конструкции между L-образным (L-образным) и Т-образным (T-образным) потоком в трехходовых шаровых кранах. Я также опишу некоторые способы использования положения рукоятки в сочетании с диапазоном поворота рукоятки для управления потоком через типичные конструкции трехходовых шаровых кранов.

В дополнение к электронной книге этой статьи в формате PDF ISM также предлагает новый связанный справочный ресурс. Это наша схема трехходового шарового клапана .

Типичный трехходовой шаровой кран с рукояткой, вращающейся параллельно плоскости портов клапана, вид спереди. Их также называют клапанами горизонтального типа, горизонтальной версии, горизонтального прохода и боковой версии.

Вид спереди трехходового шарового крана другого распространенного типа. Он имеет ручку, которая поворачивается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальным отверстием, вертикальными и вертикальными тройниками.





Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Краны шаровые двухходовые широко используются в качестве запорной арматуры для газов или жидкостей (сред), движущихся по замкнутым трубным или трубопроводным системам. Это связано с их простотой и надежностью. Двухходовые клапаны имеют два порта или отверстия, через которые к клапану подсоединяется трубка или трубка. Шар в двухходовых шаровых кранах имеет единственное прямое отверстие, через которое жидкость или газ (среда) проходит через клапан.

Не уверены, подходит ли трехходовой шаровой кран для вашей области применения? Получите несколько советов и идей по выбору миниатюрных шаровых кранов .

Поток через шаровой клапан со стандартным портом несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, подсоединенных к портам клапана. Одним из вариантов уменьшения или устранения сопротивления потоку через шаровой кран является использование полнопроходного шарового крана.

Узнайте больше о полнопроходных шаровых кранах и стандартных шаровых кранах . В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и стандартными проходными клапанами. Он также включает список часто задаваемых вопросов, описывающих некоторые основы проектирования шаровых кранов.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.



Трехходовые шаровые краны имеют три порта или патрубка для трубы. Как правило, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов технологических приложений.

Например, один тип трехходового шарового крана можно использовать для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Немного другая конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, но при этом иметь возможность полностью перекрыть поток топлива, если это необходимо.

При выборе правильного трехходового шарового крана важно понимать основные варианты конструкции трехходового крана и планировать, как будут использоваться клапаны. Во-первых, некоторые основы.


Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми кранами. Трехходовой шаровой кран является наиболее распространенным многоходовым шаровым краном. Трехходовой шаровой кран имеет три порта или отверстия, которые соединены с трубопроводом или трубкой для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как один впускной и два выпускных порта или один выпускной и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечения как перекрытия, так и управления направлением потока в одном корпусе клапана.

Шаровой кран – узнайте о плавающих шаровых кранах и шаровых кранах с креплением на цапфе в HardHat Engineer
Хотя этот технический блог нацелен на управление потоком большого диаметра и высоким давлением, он содержит некоторую полезную и очень хорошо иллюстрированную информацию о конструкции трехходового шарового крана.

Управление потоком через трехходовой клапан осуществляется с помощью комбинации настройки трубопровода, поворота рукоятки шара клапана и пути потока через шар клапана (отверстие шара или отверстия).

Используя правильный тип клапана и настройку, поток можно контролировать способами, которые удовлетворяют одному или нескольким различным технологическим требованиям, таким как

• Полное перекрытие потока
• Смешанный поток из двух разных источников
• Перенаправление потока из одного пункта назначения в другой
• Разделить поток из одного источника между двумя разными пунктами назначения
• Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Существует одно простое, но ключевое внутреннее конструктивное отличие, которое определяет возможности трехходового шарового крана. Это важное конструктивное отличие заключается в схеме потока или форме порта через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шары клапанов со схемами потока в форме заглавной буквы L (L-образный поток, L-образный поток, L-образный порт, два направления) или заглавной буквы T (T-образный поток, T-образный поток, T). -порт, три направления).

Я опишу основы трехходовых шаровых кранов с L-образным и Т-образным потоком, но сначала я опишу шаровые краны с L-образным потоком. Четкое понимание L-образного потока значительно облегчает понимание T-образного потока.







Пути потока шаров клапана L-образной формы имеют форму заглавной буквы L

Типичный шар клапана L-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар изготовлен для трехходового клапана горизонтального типа. Если бы он предназначался для клапана вертикального типа, прорезь штока располагалась бы напротив одного из отверстий (отверстий на пути потока шара).

L-образные формы потока, иногда называемые 90-градусными шарами, чаще всего используются для обеспечения потока из одного общего входного отверстия в одно из двух разных выходных отверстий. Вот почему трехходовые шаровые краны L-образной формы часто называют отводными клапанами.

Что такое отводной клапан?

Отводные, селективные или направляющие клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух разных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве отводных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного порта.



В этом трехходовом шаровом кране L-образной формы имеются два пути потока: слева или справа

Шаровые краны L-образной формы

с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отводить поток как влево, так и вправо одним поворотом рукоятки на 90 градусов.

Серия PMBV – шаровые отводные краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным проходом, предназначенные для использования в качестве отводных клапанов без положения отсечки.

Когда их ручкам разрешен дополнительный поворот на 90 градусов, всего 180 градусов (половина оборота ручки), они могут полностью остановить поток. Их обычно называют трехпозиционными клапанами.

Если размах поворота рукоятки не ограничен встроенными упорами рукоятки клапана, шаровой кран L-образной формы также можно поворачивать либо на 270 градусов (поворот рукоятки на три четверти), либо на 360 градусов (полный оборот ручки). Эта свобода вращения обеспечивает два возможных положения отключения.



Трехходовой горизонтальный шаровой кран L-образной формы имеет два возможных положения отсечки.

В случае четырехпозиционного клапана эти два положения отключения клапана отстоят друг от друга только на 90 градусов или на четверть оборота.



Большинство клапанов горизонтального типа L имеют рукоятки, угол поворота которых ограничен 180 градусами. Это обеспечивает три варианта потока:

• Левый поток
• Правый поток
• Отрезать или перекрыть поток

Опять же, этот тип трехходового шарового крана L-образной формы обычно называют трехпозиционным клапаном.



Вид спереди типичного трехходового шарового крана с вертикальным L-образным потоком Схемы потока

Вертикальные трехходовые шаровые краны с L-образным потоком имеют два возможных пути потока и два возможных положения закрытия.



У шарового крана L-образного вертикального типа нижний или общий порт всегда открыт. Поворот рукоятки клапана на 180 градусов (пол-оборота) отклоняет поток либо влево, либо вправо (см. предыдущие изображения). Если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, рукоятка обращена либо к передней, либо к задней части клапана. В этих положениях рукоятки поток через клапан перекрывается.

Многие вертикальные Г-образные проточные клапаны имеют рукоятки, которые могут поворачиваться только на 180 градусов, т.е. на пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно выключенное положение.

• Серия BVPM – шаровые краны с внутренней резьбой NPT (спецификация) из ISM
  Серия латунных миниатюрных клапанов вертикального типа BVPM включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве отводных клапанов с одним отсечным положением.


• Серия BLV – Шаровые краны с внутренней резьбой NPT (спецификация) от ISM
  Серия латунных миниатюрных кранов вертикального типа BLV включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве отводных клапанов с одним отсечным положением.


• Серия PBV3 – 3-ходовые шаровые краны (спецификация) , 3-ходовые шаровые краны серии PBV3 – для монтажа на панель (спецификация) 0 и Large Vay Series – PB3080 и Шаровые краны (спецификация) от ISM
  Эти миниатюрные пластиковые краны вертикального типа представляют собой типичные шаровые краны с L-образным портом и поворотом на 180 градусов, предназначенные для использования в качестве отводных клапанов плюс одно положение отсечки.

Хотите узнать больше о плюсах и минусах пластиковых и металлических шаровых кранов?

Давайте более подробно рассмотрим L-образный поток горизонтального типа

В этом горизонтальном трехходовом шаровом кране L-образного потока положение рукоятки по умолчанию обеспечивает поток между общим отверстием клапана внизу и левым клапаном. порт.

Если рукоятку клапана повернуть против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется 90 градусов против часовой стрелки. Затем он отклоняет поток вправо. Теперь поток проходит между общим или нижним портом и правым портом.



Что представляют собой двухпозиционные шаровые краны L-образной формы?

Здесь начинаются некоторые сложности. Базовый трехходовой шаровой кран L-образной формы (см. выше) часто ограничен только поворотом рукоятки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его также называют отводным, селективным или направляющим клапаном.



Какое значение имеют ручки для трехходовых шаровых кранов?

Ограничения на угол поворота рукоятки шарового крана устанавливаются с помощью ограничителей рукоятки (красные стрелки). Обычно это продолжение рукоятки и верхней части корпуса клапана. Они функционируют, препятствуя вращению ручки. Эти упоры предотвращают поворот рукоятки за пределами установленного диапазона движения.



Упоры рукоятки, встроенные в этот клапан, и его ручка (красные стрелки) мешают движению рукоятки клапана, ограничивая ее до 90-градусный поворот.



Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны L-образной формы. У них есть ограничение на поворот ручки на 180 градусов.

В такой конструкции положение рукоятки может начинаться с свободного пути потока между нижним портом и левым портом (положение 1). Поворот рукоятки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток проходит между нижним портом и правым портом.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), отключает весь поток через клапан. Такие шаровые краны L-образной формы обычно называют трехпозиционными: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

180-градусный (трехпозиционный) L-образный трехходовой шаровой кран с двумя путями потока и одним запорным положением.



Четырехпозиционные шаровые краны L-образной формы

Когда ручка вращает шар клапана 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, повернет шар клапана в положение, при котором поток между любым из портов клапана невозможен, и этот клапан теперь «закрыт». ‘.

Если рукоятку можно повернуть еще на 90 градусов против часовой стрелки (позиция 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот рукоятки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное исходное положение. Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом трехходовые шаровые краны описываются по их характеристикам:

• Схемы потока (L-образная или Т-образная схема потока)
• Ориентация ручки (горизонтальная или вертикальная)
• Сколько 9Повороты или положения на 0 градусов разрешены рукояткой

Типичные варианты положения рукоятки указаны в описаниях клапанов:

• Два положения (90 градусов)
• Три положения (180 градусов)
• Четыре положения (270 или 360 градусов)

Для многих шаровых кранов L-образной формы дополнительная гибкость обычно обеспечивается за счет возможности изменения положения рукоятки. Эти клапаны имеют ручки, которые можно снять со штока клапана, а затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана с Т-образной схемой потока.



Пути потока шара T-образной формы имеют форму заглавной буквы T

Типичный шар клапана T-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар изготовлен для трехходового клапана горизонтального типа. Если бы он предназначался для клапана вертикального типа, паз штока располагался бы напротив дна или общего отверстия.



Т-образные проточные шары, иногда называемые 180-градусными шарами, широко используются для объединения двух впускных потоков и их вытекания через одно общее выпускное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделить поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через отдельный порт клапана.

Т-образные клапаны потока не ограничиваются только разделением или разделением потока. Они также могут действовать как расходные клапаны L-образной формы и перенаправлять поток из одного выпускного отверстия в другое.

Как и клапаны L-образной формы, проточные клапаны T-образной формы меняют направление потока поворотом рукоятки на четверть оборота. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешанный или разделенный поток, а также прямоточный поток.

В одном важном аспекте шаровые краны с Т-образным потоком сильно отличаются от шаровых кранов с L-образным потоком. Типовые Т-образные проточные клапаны не могут обеспечить отсечное управление. Они могут либо ограничивать поток через любые два из трех портов клапана, либо пропускать поток через все три порта клапана одновременно. Вот почему шаровые краны с Т-образным потоком иногда называют смесительными клапанами.



Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для шаровых кранов Т-образной формы. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны Т-образной формы, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых кранах L-образной формы, каждый поворот рукоятки на 90 градусов изменяет направление потока через клапан. И, как и в клапанах Г-образной формы, повороты рукоятки могут быть ограничены конструкцией с помощью упоров рукоятки.



Трехходовой шаровой кран горизонтального типа с Т-образным потоком имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо соответствует одному повороту рукоятки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.



Т-образные проточные каналы для трехходовых шаровых кранов вертикального типа

Т-образный шаровой кран вертикального типа немного отличается от кранов горизонтального типа. У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот рукоятки клапана на 180 градусов не меняет направление потока. Если клапан повернут только на 9Однако при 0 градусов в любом направлении, когда рукоятка обращена либо к передней, либо к задней части клапана, поток отключается.

Загрузите бесплатную диаграмму путей потока трехходовых шаровых кранов ISM в формате PDF для удобства использования.



Схемы течения типового трехходового шарового крана вертикального типа с Т-образным потоком

Вертикальные трехходовые шаровые краны с Т-образным потоком имеют один возможный путь потока и одно возможное положение закрытия. Исходное положение рукоятки слева. Слева направо каждое изображение представляет собой 9Поворот рукоятки клапана на 0 градусов против часовой стрелки.

Большинство Т-образных расходных клапанов вертикального типа имеют рукоятки, которые могут поворачиваться только на 90 градусов (одно положение) или на 180 градусов (два положения). Обеспечивает оба варианта потока:

• Отсечка потока
• Поток между всеми тремя портами

Т-образные проточные клапаны вертикального типа иногда называют клапанами с тройником или клапанами с шарами на тройнике.



Общее применение шарового крана с L-образным отверстием:

Отводные клапаны, запорные клапаны, перепускные клапаны, клапаны выбора, направляющие клапаны

• Перенаправление потока из одного резервуара в другой резервуар
• Изменить источник потока с одного насоса на другой насос
• Изменить источник потока с одного резервуара на другой резервуар
• Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
• Отрезать весь поток, сохраняя при этом возможность выбора между двумя пунктами назначения потока или двумя источниками потока



Общее применение шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, перепускные клапаны, клапаны постоянного потока

• Объединение потока из двух разных источников
• Разделить поток между двумя разными пунктами назначения
• Переменный поток между двумя разными источниками
• Разрешить смешивание потоков из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения



Заключение

Как правило, трехходовые шаровые краны описываются на основе их схемы потока (L-образная или T-образная схема потока), ориентации рукоятки (горизонтальный тип или вертикальный тип) и количества поворотов рукоятки на 90 градусов. для поворота:

• Два положения (90 градусов)
• Три положения (180 градусов)
• Четыре положения (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана и от конфигурации трубопровода, потоки газа и жидкости могут быть отведены, смешаны, заблокированы в одном направлении или полностью перекрыты. Многопортовые клапаны экономят место и позволяют отказаться от дополнительного тройника и клапана. Понимание основных вариантов конструкции трехходового шарового крана упрощает выбор правильного трехходового крана и упрощает планирование его установки.



Другие похожие записи блога

• 7 советов по выбору миниатюрного шарового крана >>
  Нужен небольшой шаровой кран, но вы не знаете, что важно? Получите советы и информацию, которые помогут вам быстро начать сужение вариантов. Узнайте больше о конструкциях, спецификациях, материалах и многом другом.

• Пять советов по выбору правильного клапана >>
  Ознакомьтесь с некоторыми советами по выбору правильного типа клапана для вашей области применения. Выбор правильного клапана начинается с понимания роли, которую он играет. Знание его назначения и еще нескольких ключевых соображений упростит и ускорит любой процесс выбора клапана.

• Полнопроходные шаровые краны по сравнению со стандартным проходом >>
  Различия между полнопроходными или полнопроходными шаровыми кранами и стандартными проходными кранами. Включает часто задаваемые вопросы, описывающие некоторые основы конструкции шарового крана.

• Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь? >>
  Обзор того, что важно при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми факторами при выборе между пластиком и металлом. Когда металл определенно является подходящим вариантом, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

• Прессованная, кованая или холоднотянутая латунь для миниатюрных клапанов >>
  Обзор формовки, обработки и придания формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов. В этом посте также рассматриваются некоторые основы наиболее важных методов промышленной штамповки латуни.

• Материалы из нержавеющей стали для миниатюрных регулирующих клапанов >>
  Материалы из нержавеющей стали прочны, устойчивы к давлению и температуре, прочны, менее реактивны и более долговечны, чем чугун, ковкий чугун, латунь или медь. Они являются отличным выбором металла для регулирующих клапанов потока жидкости и газа.



Как ISM может помочь вам найти подходящий миниатюрный клапан для вашего применения

Индивидуальное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказать большую помощь при выборе клапана.
