Как пользоваться микроскопом, чтобы увидеть как можно больше?

Микроскоп – одно из самых важных изобретений в истории человечества. Сегодня этот оптический прибор купить для домашних исследований, обучения и досуга очень легко. Чтобы ваши наблюдения были максимально информативными, важно понимать суть работы микроскопа. Это поможет правильно готовить его к наблюдениям и использовать все возможности устройства.

Как работает оптический микроскоп?

Принцип работы оптического микроскопа достаточно прост: расходящийся пучок света проходит сквозь образец, полученное изображение увеличивается объективом, преломляется для поступления в тубус окуляра, где увеличивается еще раз. После этого пучок света поступает на сетчатку глаза, формируя картинку.

Устройство и принцип работы микроскопа может немного отличаться для разных моделей. Например, в профессиональных электронных приборах через образец проходит пучок электронов, который улавливается особыми магнитными линзами. Однако основной принцип работы микроскопа остается неизменным.

Устройство оптического микроскопа

Рассмотрим световой прибор, поскольку эта категория самая обширная, пользуется наибольшей популярностью для домашних и любительских исследований. С конструктивной точки зрения микроскоп состоит из трех частей (групп деталей).

Механическая – включает штатив, основание, предметный столик с препаратоводителем или без него, держатель для тубуса окуляра, револьверного устройства с объективами, фокусировочного механизма. Эта часть обеспечивает комфортную работу с микроскопом, фактически удерживая все остальные составляющие вместе.
Оптическая – сюда относятся линзы, окуляр, объективы, различные насадки и фильтры, элементы осветительной системы. Эта часть отвечает за формирование достаточно качественной и укрупненной картинки. Работа линз в микроскопе должна обеспечивать достоверное по форме и соотношению размеров изображение.
Электрическая – включает проводку и сами источники дополнительного света. Наличие этого элемента упрощает порядок работы с микроскопом, поскольку пользователь может вести наблюдения в любое время суток. Устройства, в которых за освещение образцов отвечает зеркало, менее универсальны.

Готовим микроскоп к работе

Техника подготовки микроскопа к работе предельно проста, но от ее соблюдения зависит комфорт пользователя:

подберите максимально удобный стул и стол, соответствующий возрасту пользователя прибора;
расположите устройство рядом с окном или источником освещения;
переставляя микроскоп, придерживайте его за держатель тубуса и основание;
установите прибор на столе, отступив 3-5 см от края;
перед тем, как пользоваться микроскопом, мягкой тканевой салфеткой протрите внешние оптические элементы: объективы, окуляры, зеркало;
полностью откройте диафрагму и опустите конденсор, если такие регулировки предусмотрены конструкцией прибора;
соблюдая правила работы с микроскопом, настройте лампу таким образом, чтобы она не слепила, но поле зрения было подсвечено равномерно и ярко;
обращайтесь с предметным стеклом предельно аккуратно – оно хрупкое;
алгоритм работы с микроскопом требует использования перчаток и защитных очков, если вы изучаете химические вещества;
если вы используете монокуляр, смотрите в него каждым глазом поочередно – так органы зрения будут меньше уставать.

Как правильно пользоваться микроскопом: настраиваем прибор

Интересуясь, как пользоваться микроскопом Levenhuk, обратите внимание, что большинство моделей позволяет менять объектив прямо во время наблюдений поворотом револьверной головки. Для начала работы с устройством бренда

«Левенгук» или Bresser необходимо выбрать оптику с наименьшими показателями увеличения и провести базовую настройку.

Разместите стекло с препаратом (слайд) на предметном столике и приблизьте к объективу на расстояние 3-4 мм.
Соблюдая последовательность работы с микроскопом, используйте колесико грубой настройки, чтобы медленно отдалять образец наблюдений от объектива. Делать это нужно до тех пор, пока изображение не станет четким.
Аккуратно поверните колесико тонкой настройки, чтобы картинка обрела максимальную резкость.

Основные правила работы с микроскопом гласят, что предметный столик или объектив нужно именно отдалять.

Если смотреть в окуляр и одновременно приближать препарат, легко повредить предметный столик или оптику. Приемы работы с микроскопом очень просты: чтобы сменить предельную степень увеличения, достаточно повернуть револьверную головку до характерного щелчка. Но делать это также необходимо под наблюдением: оптика с большей кратностью длиннее и может зацепить предметное стекло. Поэтому работать с микроскопом нужно очень аккуратно, при необходимости повторяя настройку для каждого объектива в отдельности.

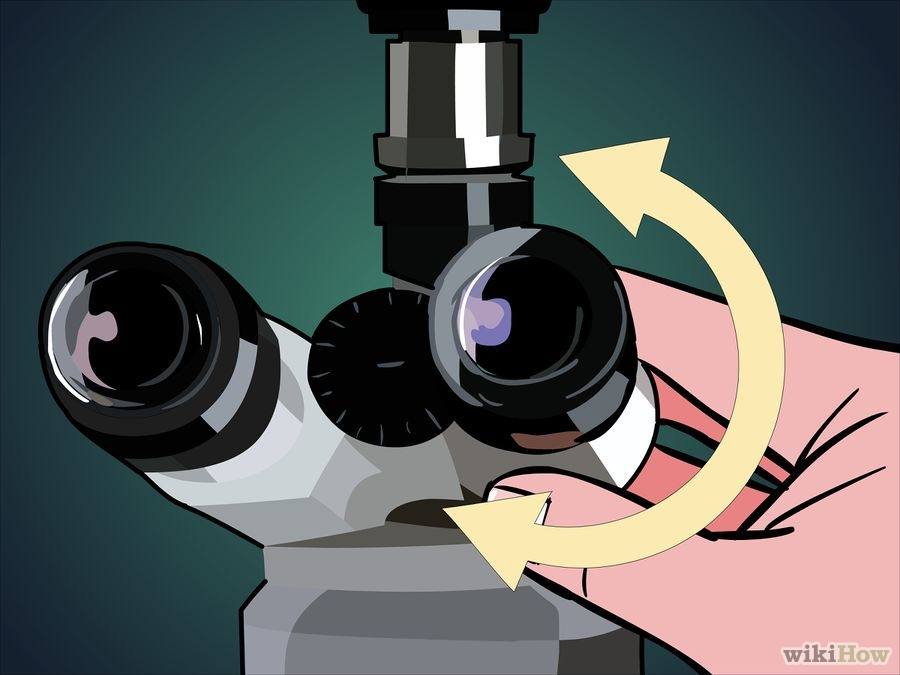

Если вы используете бинокулярный прибор, все описанные действия необходимо проводить, используя лишь один окуляр. Второй при подготовке микроскопа к работе легко подогнать при помощи регулировочного кольца. Точность такой регулировки легко определить: смотря в окуляры обоими глазами, пользователь должен видеть только одно изображение высокой четкости.

Зная, как правильно пользоваться микроскопом, вы гарантированно совершите немало личных открытий! Изучайте удивительные тайны окружающего мира прямо у себя дома.

Устройство микроскопа и работа с ним

Устройство микроскопа и правила работы с ним

Микроскоп — это оптический прибор, позволяющий получить обратное изображение изучаемого объекта и рассмотреть мелкие детали его строения, размеры которых лежат за пределами разрешающей способности глаза.

Разрешающая способность микроскопа дает раздельное изображение двух близких друг другу линий. Невооруженный человеческий глаз имеет разрешающую способность около 1/10 мм или 100 мкм. Лучший световой микроскоп примерно в 500 раз улучшает возможность человеческого глаза, т. е. его разрешающая способность составляет около 0,2 мкм или 200 нм.

Разрешающая способность и увеличение не одно и тоже. Если с помощью светового микроскопа получить фотографии двух линий, расположенных на расстоянии менее 0,2 мкм, то, как бы не увеличивать изображение, линии будут сливаться в одну. Можно получить большое увеличение, но не улучшить его разрешение.

Различают полезное и бесполезное увеличения. Под полезным понимают такое увеличение наблюдаемого объекта, при котором можно выявить новые детали его строения. Бесполезное — это увеличение, при котором, увеличивая объект в сотни и более раз, нельзя обнаружить новых деталей строения. Например, если изображение, полученное с помощью микроскопа (полезное!), увеличить еще во много раз, спроецировав его на экран, то новые, более тонкие детали строения при этом не выявятся, а лишь соответственно увеличатся размеры имеющихся структур.

В учебных лабораториях обычно используют световые микроскопы, на которых микропрепараты рассматриваются с использованием естественного или искусственного света. Наиболее распространены световые биологические микроскопы: БИОЛАМ, МИКМЕД, МБР (микроскоп биологический рабочий), МБИ (микроскоп биологический исследовательский) и МБС (микроскоп биологический стереоскопический). Они дают увеличение в пределах от 56 до 1350 раз. Стереомикроскоп (МБС) обеспечивает подлинно объемное восприятие микрообъекта и увеличивает от 3,5 до 88 раз.

В микроскопе выделяют две системы: оптическую и механическую (рис. 1). К оптической системе относят объективы, окуляры и осветительное устройство (конденсор с диафрагмой и светофильтром, зеркало или электроосветитель).

Рис. 1. Устройство световых микроскопов:

А — МИКМЕД-1; Б — БИОЛАМ.

1- окуляр, 2- тубус, 3- тубусодержатель, 4- винт грубой наводки, 5- микрометренный винт, 6- подставка, 7- зеркало, 8- конденсор, ирисовая диафрагма и светофильтр, 9- предметный столик, 10- револьверное устройство, 11- объектив, 12- корпус коллекторной линзы, 13- патрон с лампой, 14- источник электропитания.

Объектив — одна из важнейших частей микроскопа, поскольку он определяет полезное увеличение объекта. Объектив состоит из металлического цилиндра с вмонтированными в него линзами, число которых может быть различным. Увеличение объектива обозначено на нем цифрами. В учебных целях используют обычно объективы х8 и х40. Качество объектива определяет его разрешающая способность.

Окуляр устроен намного проще объектива. Он состоит из 2-3 линз, вмонтированных в металлический цилиндр. Между линзами расположена постоянная диафрагма, определяющая границы поля зрения. Нижняя линза фокусирует изображение объекта, построенное объективом в плоскости диафрагмы, а верхняя служит непосредственно для наблюдения. Увеличение окуляров обозначено на них цифрами: х7, х10, х15. Окуляры не выявляют новых деталей строения, и в этом отношении их увеличение бесполезно. Таким образом, окуляр, подобно лупе, дает прямое, мнимое, увеличенное изображение наблюдаемого объекта, построенное объективом.

Для определения общего увеличения микроскопа следует умножить увеличение объектива на увеличение окуляра.

Осветительное устройство состоит из зеркала или электроосветителя, конденсора с ирисовой диафрагмой и светофильтром, расположенных под предметным столиком. Они предназначены для освещения объекта пучком света.

Зеркало служит для направления света через конденсор и отверстие предметного столика на объект. Оно имеет две поверхности: плоскую и вогнутую. В лабораториях с рассеянным светом используют вогнутое зеркало.

Электроосветитель устанавливается под конденсором в гнездо подставки.

Конденсор состоит из 2-3 линз, вставленных в металлический цилиндр. При подъеме или опускании его с помощью специального винта соответственно конденсируется или рассеивается свет, падающий от зеркала на объект.

Ирисовая диафрагма расположена между зеркалом и конденсором. Она служит для изменения диаметра светового потока, направляемого зеркалом через конденсор на объект, в соответствии с диаметром фронтальной линзы объектива и состоит из тонких металлических пластинок. С помощью рычажка их можно то соединить, полностью закрывая нижнюю линзу конденсора, то развести, увеличивая поток света.

Кольцо с матовым стеклом или светофильтром уменьшает освещенность объекта. Оно расположено под диафрагмой и передвигается в горизонтальной плоскости.

Механическая система микроскопа состоит из подставки, коробки с микрометренным механизмом и микрометренным винтом, тубуса, тубусодержателя, винта грубой наводки, кронштейна конденсора, винта перемещения конденсора, револьвера, предметного столика.

Подставка — это основание микроскопа.

Коробка с микрометренным механизмом, построенном на принципе взаимодействующих шестерен, прикреплена к подставке неподвижно. Микрометренный винт служит для незначительного перемещения тубусодержателя, а, следовательно, и объектива на расстояния, измеряемые микрометрами. Полный оборот микрометренного винта передвигает тубусодержатель на 100 мкм, а поворот на одно деление опускает или поднимает тубусодержатель на 2 мкм. Во избежание порчи микрометренного механизма разрешается крутить микрометренный винт в одну сторону не более чем на половину оборота.

Тубус или трубка — цилиндр, в который сверху вставляют окуляры. Тубус подвижно соединен с головкой тубусодержателя, его фиксируют стопорным винтом в определенном положении. Ослабив стопорный винт, тубус можно снять.

Револьвер предназначен для быстрой смены объективов, которые ввинчиваются в его гнезда. Центрированное положение объектива обеспечивает защелка, расположенная внутри револьвера.

Тубусодержатель несет тубус и револьвер.

Винт грубой наводки используют для значительного перемещения тубусодержателя, а, следовательно, и объектива с целью фокусировки объекта при малом увеличении.

Предметный столик предназначен для расположения на нем препарата. В середине столика имеется круглое отверстие, в которое входит фронтальная линза конденсора. На столике имеются две пружинистые клеммы — зажимы, закрепляющие препарат.

Кронштейн конденсора подвижно присоединен к коробке микрометренного механизма. Его можно поднять или опустить при помощи винта, вращающего зубчатое колесо, входящее в пазы рейки с гребенчатой нарезкой.

Правила работы с микроскопом

При работе с микроскопом необходимо соблюдать операции в следующем порядке:

1. Работать с микроскопом следует сидя;

2. Микроскоп осмотреть, вытереть от пыли мягкой салфеткой объективы, окуляр, зеркало или электроосветитель;

3. Микроскоп установить перед собой, немного слева на 2-3 см от края стола. Во время работы его не сдвигать;

4. Открыть полностью диафрагму, поднять конденсор в крайнее верхнее положение;

5. Работу с микроскопом всегда начинать с малого увеличения;

6. Опустить объектив 8- в рабочее положение, т.е. на расстояние 1 см от предметного стекла;

7. Установить освещение в поле зрения микроскопа, используя электроосветитель или зеркало. Глядя одним глазом в окуляр и пользуясь зеркалом с вогнутой стороной, направить свет от окна в объектив, а затем максимально и равномерно осветить поле зрения. Если микроскоп снабжен осветителем, то подсоединить микроскоп к источнику питания, включить лампу и установить необходимую яркость горения;

8. Положить микропрепарат на предметный столик так, чтобы изучаемый объект находился под объективом. Глядя сбоку, опускать объектив при помощи макровинта до тех пор, пока расстояние между нижней линзой объектива и микропрепаратом не станет 4-5 мм;

9. Смотреть одним глазом в окуляр и вращать винт грубой наводки на себя, плавно поднимая объектив до положения, при котором хорошо будет видно изображение объекта. Нельзя смотреть в окуляр и опускать объектив. Фронтальная линза может раздавить покровное стекло, и на ней появятся царапины;

10. Передвигая препарат рукой, найти нужное место, расположить его в центре поля зрения микроскопа;

11. Если изображение не появилось, то надо повторить все операции пунктов 6, 7, 8, 9;

12. Для изучения объекта при большом увеличении, сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении. Затем поменять объектив на 40 х, поворачивая револьвер, так чтобы он занял рабочее положение. При помощи микрометренного винта добиться хорошего изображения объекта. На коробке микрометренного механизма имеются две риски, а на микрометренном винте — точка, которая должна все время находиться между рисками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила, микрометренный винт может перестать действовать;

13. По окончании работы с большим увеличением, установить малое увеличение, поднять объектив, снять с рабочего столика препарат, протереть чистой салфеткой все части микроскопа, накрыть его полиэтиленовым пакетом и поставить в шкаф.

Микроскоп биологический стереоскопический МБС-1 (рис. 2) дает прямое и объемное изображение объекта в проходящем или отраженном свете. Он предназначен для изучения мелких объектов и препарирования их, так как имеет большое рабочее расстояние (расстояние от покровного стекла до фронтальной линзы).

Рис. 2. Устройство микроскопа МБС-1:

1- окуляр, 2- винт грубой наводки, 3- подставка, 4- зеркало, 5- предметный столик, 6- стойка, 7- оптическая головка, 8- объектив, 9- рукоятка переключения увеличения, 10- бинокулярная насадка, 11- лампа.

Основная часть микроскопа — оптическая головка. В нижнюю часть ее вмонтирован объектив, состоящий из системы линз, которые можно переключать при помощи рукоятки и этим менять увеличение. Увеличения объектива обозначены цифрами на рукоятке — х0,6, х1, х2, х4, х7. На корпусе головки имеется точка. Для установки нужного увеличения объектива надо цифру на рукоятке совместить с точкой на корпусе головки.

На верхнюю часть головки установлена бинокулярная насадка. Окуляры имеют увеличения х6, х8, х12,5. Для установки удобного для глаз расстояния между окулярами надо раздвинуть или сдвинуть тубусы.

К задней стенке корпуса головки прикреплен кронштейн с реечным механизмом передвижения. Подъем и опускание корпуса головки осуществляется вращением винта. Кронштейн надет на стойку, прикрепленную к подставке.

Для работы в проходящем свете, в корпус подставки вмонтирован отражатель света, с зеркальной и матовой поверхностями. С передней стороны корпуса имеется окно для доступа дневного света. Для искусственного освещения предназначена лампа, которую вставляют или в отверстие с задней стороны корпуса (для проходящего света), или в кронштейн, укрепленный на объективе (для отраженного света).

Столик установлен в круглом окне на верхней поверхности корпуса подставки. Он может быть либо стеклянным (при проходящем свете), либо металлическим, с белой и черной поверхностями (при отраженном свете).

Как пользоваться микроскопом (правильно) — шаг за шагом

Опубликовано Фредом Кенигом на 19 ноября 2020 г.

Прежде чем начать

Знакомство

Первый шаг — пройтись по всем частям микроскопа и получить хорошее представление где все находится и что все делает — особенно любые циферблаты или другие интерактивные функции. Лучше всего это делать, стоя перед микроскоп там, где вы обычно его используете, но вы также должны вокруг», чтобы просмотреть любые функции, которые скрыты от просмотра при использовании устройства.

Подготовка слайдов

Предметные стекла для микроскопа должны быть подготовлены заранее и должны иметь крышку. накладка (пластиковая или стеклянная, в зависимости от ваших целей и бюджета). Если линза объектива должна касаться предметного стекла (чего не должно происходить в любом случае устройство используется правильно, см. ниже), эти крышки предотвратят или сведут к минимуму Ущерб, причиненный. Для фиксации слайда следует использовать «зажимы сцены» (и обложка) на сцену. Нажатие на заднюю часть этих сценических зажимов открыть их.

Пошаговое руководство – Как пользоваться составным микроскопом

Поверните объективы так, чтобы самая длинная линза (с наименьшим увеличением) была в положении просмотра. Убедитесь, что есть место для его перемещения на место. Опустите механическую сцену, чтобы при необходимости освободить место.
Поместите предметное стекло на механический предметный столик и закрепите его зажимами предметного столика.
Посмотрите на боковую часть микроскопа и поворачивайте ручку регулировки до тех пор, пока не объектив находится очень близко к предметному стеклу, но не касается его.

Посмотрите в окуляр и переместите ручку регулировки так, чтобы линза отрывается от слайда. Изображение должно попасть в фокус. Будьте осторожны, не уронить линзу на поверхность предметного стекла, так как это может привести к повреждению объектив.
Конденсор можно регулировать для увеличения или уменьшения интенсивности света. Ты обычно требуется как можно больше света для более четкого просмотра, но с низким силовые объективы, которые могут вам понадобиться для уменьшения света.
Слайд можно перемещать, чтобы центрировать нужное изображение в поле зрения. вид.
Как только вы получите четкое изображение с объективом с малым увеличением, вы можете захотеть переключитесь на более мощное, переключив объектив. Потому что они короче, вам не нужно беспокоиться о том, чтобы превратить их в лицо скольжение и причинение ущерба.
Это одна из причин, по которой мы начинаем с нижнего те.
Возможно, вам придется немного отрегулировать фокус и центрирование объекта, который вы просматривают. Если вы попробуете это сделать, и вам покажется, что это не попадает в фокус, тогда опустите линзу очень близко, но не касаясь предметного стекла (смотрите сбоку микроскоп это сделать, а не через окуляр) а потом смотреть через окуляр, пока вы медленно поднимаете линзу от предметного стекла. Некоторые точка, она попадет в фокус для вас.
Когда вы закончите просмотр слайда, опустите механический столик с помощью ручку регулировки, установите маломощный объектив в положение просмотра (в подготовка к следующему разу) и снимите слайд (нажав на концы клипсы, чтобы освободить его).

Дополнительные советы и рекомендации

Вот еще несколько полезных советов, которые следует учитывать перед использованием микроскопа:
При использовании микроскопа с одним окуляром рекомендуется соблюдать другой глаз открыт, чтобы избежать напряжения глаз. Помните, что изображение перевернуто вверх ногами и горизонтально, если смотреть в микроскоп, поэтому, когда двигая его, будет казаться, что он идет в противоположном направлении от того, что вы могли бы намереваться — перемещение слайда вверх заставляет изображение двигаться вниз, а перемещение слайда в right заставляет изображение двигаться влево и т. д.
Подготовьте предметное стекло с защитным покровным стеклом.
Не прикасайтесь к средней стеклянной части линз пальцами, только края. Есть специальная бумага для очистки линз. Вы можете захотеть используйте перчатки.
Выключайте микроскоп, когда он не используется.
Всегда накрывайте микроскоп, когда он не используется.
Всегда держите микроскоп обеими руками, держась одной рукой за рукоятку. а другой под базу.

Узнайте больше о микроскопах из наших других полезных руководств ниже:

Что такое сложный микроскоп?
Что такое стереомикроскоп?
Что такое цифровой микроскоп?
Что такое флуоресцентный микроскоп?

Как пользоваться световым микроскопом

Мир, увиденный невооруженным глазом, интересен сам по себе. Это было место многих необъяснимых явлений, которые досовременники приписывали колдовству или магии.

Изобретение одного простого инструмента, а именно увеличительной линзы, которое по сегодняшним меркам считается само собой разумеющимся, открыло совершенно новое измерение реальности, изменившее понимание человечеством природы и самого себя.

В конце концов, мифическая вселенная человека была заменена развивающимися научными методами, которым помогал столь же развивающийся инструмент выбора — микроскоп.

Сегодня микроскопы широко используются во многих современных отраслях человеческой деятельности.

Поскольку они являются основным путем к пониманию мельчайших структур от клеток до минералов, они остаются важным инструментом в научных исследованиях, материаловедении, биофизике, медицине, схемотехнике, инженерии и криминалистике, среди прочего.

Самым основным микроскопическим арсеналом человека является световой микроскоп.

Что такое световой микроскоп?

Световой микроскоп — это оптический прибор, используемый для наблюдения за объектами, размер которых слишком мал, чтобы их можно было увидеть невооруженным глазом. Он назван так потому, что использует белый или видимый свет для освещения интересующего объекта, чтобы его можно было увеличить и рассмотреть через одну или несколько линз.

Таким образом, микроскопию можно назвать технической областью использования микроскопа для визуализации мелких деталей образцов и объектов, слишком мелких, чтобы их можно было увидеть невооруженным глазом.

Микроскопы используют сочетание знаний о материалах, подготовки образцов и глубокого понимания микроскопа для исследования широкого спектра материалов, от сложных биологических образцов до неодушевленных объектов, чтобы понять их структуру, поведение и потенциальные области применения.

Практическое применение света

Световая микроскопия широко используется в научных исследованиях. Многие рабочие места в области науки и техники используют микроскоп как часть своего рабочего процесса.

Световая микроскопия в биологии

Микробиолог — любимое оружие микробиолога. Они регулярно используют световые микроскопы для изучения микроскопических организмов, таких как бактерии и колонии грибков. Наряду с более совершенными электронными микроскопами и компьютерным программным обеспечением для обработки изображений они раскрывают тайны жизни за пределами того, что может увидеть человеческий глаз.

Специальность биохимика и биофизика – исследование процессов, происходящих в живых системах. Они ежедневно работают с биокомпонентами, такими как ферменты, чтобы понять, как их взаимодействие отвечает на некоторые практические вопросы. Для этой задачи наряду с мощными электронными микроскопами и компьютерными программами используются оптические или световые микроскопы.

Специалисты-биологи, в задачи которых входит подготовка биологических образцов, таких как кровь и бактериальные культуры, для лабораторного анализа, должны обладать глубокими знаниями в области использования микроскопа.

Световая микроскопия в криминалистике

Ученые, работающие в правоохранительных органах, должны проанализировать различные образцы улик с места преступления. Эти образцы могут варьироваться от мельчайших волокон одежды до ДНК в волосяных фолликулах. Результаты этих анализов имеют решающее значение для решения тысяч дел в год.

Световая микроскопия в геммологии

Ювелиры и геммологи используют микроскопы для определения стоимости драгоценного камня, изучения его мелких деталей и проверки правильности полировки изделий. Определение вида драгоценного камня и определение его качества занимает центральное место в работе геммолога или оценщика драгоценных камней. В такой работе микроскоп становится основным инструментом проверки.

Световая микроскопия в науках об окружающей среде

Исследователи в области наук о Земле и окружающей среде используют световую микроскопию в самых разных областях. Например, исследование загрязнителей в источнике воды требует изучения микробиоты, присутствующей в его образцах. Геологи работают в тесном контакте с полезными ископаемыми. Только при рассмотрении деталей можно их точно идентифицировать и атрибутировать.

Световая микроскопия в школах

Учитывая жизненно важную роль микроскопов в науке, учащихся учат пользоваться световым микроскопом в классе. Раннее знакомство с таким инструментом и приобретение навыков работы с микроскопом:

служит подготовкой к будущей карьере в науке или смежных областях;
помогает им заниматься собственными научными исследованиями; и
помогает в текущих научных исследованиях в школе.

Изучение световой микроскопии и того, что с ней связано, открывает перед учащимися совершенно новый мир возможностей, как академических, так и практических.

Детали светового микроскопа

Основание — плоская конструкция микроскопа, служащая его основанием

Кронштейн — соединяет основание микроскопа с револьверной головкой и окуляром; используется для переноски микроскопа
Сцена — плоская площадка, на которой слайд устанавливается для просмотра; можно отрегулировать с помощью ручек грубой и точной настройки
Осветитель — постоянный источник света
Диафрагма/диафрагма – регулируемый прибор, расположенный под предметным столиком, который можно вручную модифицировать для изменения интенсивности света, попадающего на образец
Тубус корпуса — соединяет окуляр с линзами объектива
Конденсорная линза — собирает свет от осветителя и фокусирует его на образце
Линза окуляра/окуляр — линзы, через которые смотрит зритель
Ручки регулировки окуляра — используются для фокусировки образца
Зажимы предметного столика — используются для удержания слайда на месте

Типы световых микроскопов

Светлопольный микроскоп (лучше всего подходит для учащихся)

Большинство микроскопов, используемых в классах, — это светлопольные микроскопы. Микроскопия светлого поля является простейшей формой методов освещения оптической микроскопии.

Этот термин происходит от того факта, что образец кажется более темным по сравнению с ярким фоном.

Свет от осветителя собирается конденсором и фокусируется на образце, установленном в пространстве. Свет, проходящий через образец, затем проходит через линзы объектива и, наконец, через окуляр.

Образец может быть либо окрашенным, либо бесцветным. Пигментация создает контраст, который позволяет зрителю увидеть изображение наблюдаемого объекта.

Этот традиционный метод лучше всего подходит для наблюдения за естественными цветами образца. Однако с помощью этого метода не так просто увидеть клеточные органеллы.

Фазово-контрастный микроскоп

Для изучения структур (например, органелл) внутри микроскопических живых клеток используется фазово-контрастный микроскоп. Этот оптический метод усиления контраста использует мельчайшие различия в фазе для создания высококонтрастных изображений неокрашенного образца.

В фазово-контрастной микроскопии используются специальные фазово-контрастные объективы и конденсоры, позволяющие использовать изменения показателя преломления.

В результате просматриваемое изображение образца кажется ярче или темнее его фона.

Ультрафиолетовый микроскоп

Ультрафиолетовый микроскоп использует ультрафиолетовый свет для просмотра образцов с разрешением, которое невозможно с помощью обычного светлопольного микроскопа. Он использует УФ-оптику, источники света, а также камеры.

Из-за более короткой длины волны УФ-излучения (180–400 нм) изображение получается более четким и отчетливым при увеличении примерно в два раза по сравнению с использованием только видимого света (400–700 нм).

Флуоресцентный микроскоп

Флуоресцентная микроскопия, считающаяся одним из самых универсальных методов оптической визуализации, использует флуоресцентное вещество (например, флуорохромы или флуорофоры) для маркировки интересующего образца. Флуоресцентный микроскоп использует осветитель высокой интенсивности, который затем возбуждает флуорофоры в интересующих участках. В результате возбужденные области, в свою очередь, излучают свет с большей длиной волны, что делает его видимым для наблюдения. Фильтры помогают создать окончательное изображение.

Поскольку проведение флуоресцентной микроскопии обходится дороже, ее обычно используют для важных исследований, таких как изучение веществ в низких концентрациях.

Практическое применение флуоресцентной микроскопии включает изучение пористости керамики, изучение полупроводников и изучение нервных клеток.

Конфокальный микроскоп

Конфокальная микроскопия считается превосходным методом визуализации, позволяющим получать высококонтрастные изображения с высоким разрешением. Он использует флуоресценцию, фокусируя лазер на образце и собирая данные об излучении для восстановления окончательного изображения.

Распространенной проблемой при просмотре биологических образцов с помощью обычной световой микроскопии является блики, захваченные из нескольких фокальных плоскостей, создающие световой шум, который может исказить изображение, особенно если образец толще, чем плоскость фокуса.

В конфокальной микроскопии пространственная фильтрация используется для устранения этого блика путем фокусировки света в одной точке в пределах определенной фокальной плоскости. Это позволяет получать впечатляюще четкие изображения.

Инструкции по использованию светового микроскопа

Шаг 1 : Подключите световой микроскоп к источнику питания. Если в вашем микроскопе вместо осветителя используется зеркало, этот шаг можно пропустить. Вместо этого найдите место, где естественный свет легко доступен
Шаг 2 : Поверните револьверную головку так, чтобы самая нижняя линза объектива заняла свое место.
Шаг 3 : Установите образец на предметный столик. Но прежде чем сделать это, позаботьтесь о том, чтобы ваш образец был надлежащим образом защищен, поместив на него покровное стекло.
Шаг 4 : Используйте металлические зажимы, чтобы зафиксировать слайд на месте. Убедитесь, что образец расположен в центре, прямо под самой нижней линзой объектива.
Шаг 5 : Посмотрите в окуляр и медленно вращайте ручку грубой настройки, чтобы сфокусировать образец. Следите за тем, чтобы слайд не касался линзы.
Шаг 6 : Настройте конденсор на максимальное количество света. Поскольку вы находитесь на объективе с низким увеличением, вам, возможно, придется уменьшить освещенность. Используйте диафрагму под предметным столиком для регулировки.
Шаг 7 : Теперь медленно вращайте ручку точной настройки, пока не получите более четкое изображение образца.
Шаг 8 : Изучите свой образец.
Шаг 9 : После того, как вы закончите просмотр с объективом с наименьшим увеличением, переключитесь на объектив со средним увеличением и повторно отрегулируйте фокус с помощью ручки точной настройки.
Шаг 10 : Перейдите к мощной цели, как только вы ее сфокусируете.

Правильная очистка и техническое обслуживание микроскопа

Микроскоп хорошего качества стоит недешево. Правильный уход и техническое обслуживание гарантируют, что ваше устройство будет работать наилучшим образом. Вот важные советы о том, как обращаться со световым микроскопом.

Никогда не держите микроскоп по частям. Поддерживайте подставку и держите руку при переноске инструмента.
Всегда носите микроскоп вертикально, так как окуляр может упасть.
Всегда выключайте облучатель после его использования.
Используйте чистящий раствор, не содержащий растворителей, чтобы не повредить линзы.
Используйте ткань из микрофибры для удаления пыли и грязи с линз. Существуют наборы для чистки микроскопа, которые вы можете приобрести, чтобы сделать чистку микроскопа более безопасной и адекватной.
Когда микроскоп не используется, накройте его суперобложкой.
При использовании микроскопа не торопитесь с просмотром.
