Как работают светодиодные ленты: Как работает светодиодная лента и для чего ее можно использовать

Содержание

Как подключить светодиодную ленту - Инструкция по монтажу светодиодной ленты

Два важных момента

  1. Большинство производителей не рекомендуют подключать последовательно более 5 метров светодиодной ленты (что особенно важно при подключении мощной ленты).
    Если вы решите нарушить данное правило, то во-первых, получите значительную потерю яркости в конце подключаемой ленты, а во-вторых, из-за перегрузки на токопроводящих дорожках,  светодиодная лента прослужить значительно меньший срок, чем могла бы.
  2. Все продавцы светодиодной ленты дают гарантию. НО на практике большинство из них в случае брака НЕ примут ленту назад по гарантии, мотивируя тем, что нарушена целостность изделия. Поэтому, прежде чем резать ленту на куски, паять и приклеивать, аккуратно размотайте катушку ленты и подключите ее к блоку питания (подробнее об этом ниже). Пусть она поработает 8 - 24 часа. Тем самым вы убедитесь, что светодиодная лента и блок питания работают как надо, а в случае брака вам все обменяют.

Общие правила подключения

  • Светодиодную ленту нельзя подвергать механическим воздействиям (гнуть, мять и все такое). В противном случае могут возникнуть проблемы с контактами и лента будет гореть частями (если вообще будет).
  • При соединении отрезков ленты нельзя повреждать токопроводящие дорожки на плате. Иначе результат будет такой же, как в предыдущем пункте.
  • В продаже имеются коннекторы для соединения и подключения светодиодной ленты. НО при токовой нагрузке на отрезок ленты более 4 А производители не рекомендуют ими пользоваться. Используйте пайку. Она гораздо надежнее.
  • Следите за тем, чтобы блоки питания соответствовали полной нагрузке изделия и имели запас мощности 20 - 30% (как подобрать блок питания для светодиодной ленты). Если вы решили сэкономить и поставить блок питания меньшей мощности, чем необходимо, заранее с ним попрощайтесь . Cкорее всего, он сгорит в течение первого года службы. И возможно вместе с лентой.

  • Мощность RGB-контроллера или димера для управления цветом или яркостью должна быть НЕ меньше общей мощности подключаемой ленты. Запас мощности не требуется. Если мощности RGB-контроллера или диммера не хватает - дополнительно используйте усилители сигнала недостающей мощности и нужным количеством каналов (одноцветная лента - 1 канал, RGB - 3 канала, RGBW - 4 канала).
  • При размещении светодиодной ленты на металлической или другой токопроводящей поверхности между лентой и опорной поверхностью обязательно обязательно надо устанавливать электроизоляционный материал. Иначе кого-то может дернуть током.
  • Степень пыле-влагогозащиты ленты (IP)  должна соответствовать условиям эксплуатации ленты (подробнее о степенях IP)
  • Статическое электричество может повредить вашу ленту, будьте акуратны.
  • Для подключения питания ленты лучше подрядить квалифицированных специалистов. Если таковых не имеется, то можно подключить самостоятельно, НЕ ПЕРЕПУТАВ местами вход блока питания 220В и выход - 12/24В. Если не хотите, чтобы вас при этом дернуло током - не желательно работать под напряжением.

Можете перечитать инструкцию еще раз и собраться с духом ;).

Подключение светодиодной ленты

Будем считать, что вы уже приобрели светодиодную ленту, диммер или RGB-контроллер и блок питания подходящей мощности.

  • В первую очередь необходимо подготовить поверхность для монтажа. Мощную светодиодную ленту (мощность более 10 Вт/метр) лучше монтировать на металлический профиль или какую-то алюминиевую подложку. Монтажная поверхность должна быть цельной, чистой и обезжиренной (в этом вам может помочь спирт и чистая тряпочка). При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.
  • Вы можете разрезать, спаивать и припаивать к светодиодной ленте провода только в специально обозначенных местах. Обычно это полоски через каждые 2,5 - 10 см ленты.  Для соединения двух отрезков ленты или ленты с проводами следует спаять их на обо
  • Перед тем, как приклеивать ленту, мы рекомендуем спаять ее, соединить с контроллером или диммером (при необходимости) и блоком питания и розеткой. Затем убедиться, что вся ваша конструкция идеально работает. И только после этого приклеивать ленту с помощью клейкого слоя 3М или клея/герметика.
  • Спаять отрезки ленты между собой можно только на обозначенных площадках.  Температура паяльника должна быть не более 260 °С. При этом время пайки не должно превышать 10 секунд.

  • Если вы монтируете RGB-ленту, то необходимо подключить RGB-контроллер. Подключение светодиодной ленты к контроллеру производится проводами от ленты. Каждый провод имеет свое обозначение на токопроводящей дорожке, R,G,B и V+, и подключается соответственно полярности к 4 входам на контроллере R,G,B,V+.
  • Теперь подключаем ленту или RGB-контроллер (если у вас RGB-лента) к блоку питания.  Лента и контроллер имеют напряжение 12/24V, поэтому важно подсоединить их с правильной стороны блока питания, там где "+" и "-".  Соединяем "+ провод" от блока питания с "+ проводом" от светодиодной ленты, а "-" с "-" соответственно при помощи скрутки или монтажных коннекторов. Если при соединении блока питания и ленты/контроллера вы перепутаете "+" и "-", ничего страшного не произойдет - лента не будет гореть. Просто поменяйте местами провода.
  • Почти последним этапом будет подключение блока питания к сети 220V. Для этого 2-х жильный провод от сети 220V подключают к разъемам L+ и N- на блоке питания.
  • Вот теперь проверяем нашу конструкцию - подаем питание 220V.   Проверьте как работает RGB-контроллер, поиграйте цветами ленты.
  • Если все работаем идеально, то можно приклеивать ленту к поверхности. Помните, что необходимо избегать резких изгибов ленты. Радиус изгиба не должен быть меньше 20 мм. Кроме того, не допускайте повреждения проводящих дорожек.
  • Светодиодные ленты обычно имеют клейкий слой 3M, нанесенный с обратной стороны. Эта клеевая поверхность позволяет легко произвести монтаж. Удаляем защитное покрытие с клеевого слоя и легким усилием прижимаем ленту к поверхности.



Инструкции по теме:

Как правильно подключить блок питания

Как подключить многоцветную (RGB) светодиодную ленту

Схема подключения усилителя со светодиодным диммером

Назад

Принцип работы, устройство и возможные неисправности светодиодной ленты

Для монтажа светодиодной ленты требуется комплект оборудования, состоящий из блока питания, самой ленты и контроллера, если это RGB-светотехнический прибор. Эти элементы продаются в готовом виде, и изобретать ничего не требуется. Соединить их вместе может любой, даже абсолютно не знакомый с электротехникой человек. Просто как детский конструктор. Однако совсем нелишним будет знать принцип работы светодиодной ленты, поскольку она, как и всякая техника, способна ломаться, и причин тому может быть множество, из которых неграмотный монтаж – на первом месте.

Немного теории

Если вы не имеете совершенно никакого представления о том, как работает светодиодная лента, стоит познакомиться с самим принципом ее работы. Ее основной элемент, дающий свет, – это полупроводниковый прибор, состоящий из двух кристаллов. В атомной структуре одного из них преобладают отрицательно заряженные ионы (электроны), а в другом – положительные (так называемые дырки). Если этот кристаллический «бутерброд» подключить к гальванической батарее, то при совпадении полюсов – плюс к элементу с «дырками», а минус к тому, где преобладают электроны – через него потечет ток. Он и вызовет свечение на стыке материалов.

Заметьте, что эффект свечения возникает только при совпадении плюсов и минусов. То есть, если вы подключите светодиод к источнику переменного тока, то он начнет моргать. Но и это еще не все. Кристаллы эти довольно малы – не более пяти миллиметров в диаметре. Если через них пропустить бытовой ток в 15 А, то они попросту сгорят. По этой причине светодиодные ленты подключают к особым источникам питания, понижающим напряжение и выпрямляющим его.

В источнике питания обязательно есть выпрямляющий диодный мост и RC-фильтр на входе, сглаживающий пульсации (нестабильность) питающего напряжения. От этого фильтра и зависит качество блока питания. В самых надежных и дорогих использованы стабилизаторы тока на микросхемах. В простых – те самые RC-фильтры.

Промышленностью выпускаются светодиодные ленты, питающиеся как от 24-х, так и от 12-ти вольт. Выходное напряжение блока питания должно соответствовать этому номиналу.

Электрическая схема БП светодиодных лент похожа на те, что используются для питания осветительных ламп того же типа.

Как она устроена

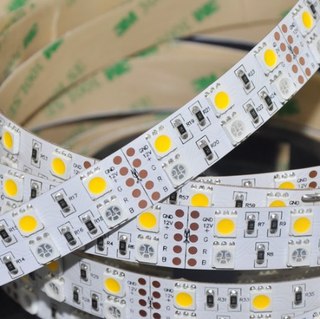

Светодиодная лента – это отрезок плоского пластичного диэлектрика, с одной стороны которого установлены светодиоды, а на другую нанесен слой клея, закрытый защитной пленкой, снимаемой при монтаже. Стандартная длина этого светотехнического прибора пять метров.

Полупроводниковые приборы, на ней смонтированные, соединены последовательно. Токопроводящие дорожки сделаны из фольги методом травления – по тому же принципу, что создают печатные платы. Дорожки обычно закрыты сверху слоем пластика, чтобы уберечь их от повреждения. Кроме светодиодов, в схему ленты входят и некоторые другие элементы. Обычно это балластные сопротивления, единственное назначение которых – сглаживать возможные пульсации тока, чтобы лента не моргала, если ей не задано такого режима. Каждая цепь светодиодов паяется на отдельной дорожке. Если полупроводниковые приборы маленькие, то могут быть включены попарно, параллельно друг другу. Это делается для увеличения интенсивности свечения.

Каждая дорожка RGB-ленты может работать самостоятельно, но будет светить одним цветом. Изменение спектра происходит при их совместной работе – включенные одновременно, они излучают белый свет. Варианты создает контроллер – дополнительный управляющий элемент, обычно идущий в комплекте её поставки.

Тот конец ленты, к которому подключается блок питания, обычно имеет припаянные выводы – провода разного цвета. Черный – всегда нулевой. Красный – фазный (сигнальный). Если лента цветная, то питающих проводов не два, а четыре – черный, красный, синий, зеленый. Если перепутать сигнальные провода в RGB-ленте, то катастрофы не произойдет, просто пульт управления будет включать не те эффекты, что предусмотрено. Путать нулевой провод с сигнальным не рекомендуется – ленту можно сжечь. На конце, противоположном блоку питания, все дорожки соединены пайкой.

Источники света сгруппированы по 6–12 штук. Это сделано для того, чтобы ленту можно было разрезать при необходимости. На концах каждой из них устроены дополнительные группы контактов, а также указан номинал питающего напряжения и полярность. У RGB-лент четыре контакта, а у одноцветных два.

Теперь, зная в общих чертах принцип работы светодиодной ленты и ее устройство, давайте перейдем к практике – рассмотрению типичных неисправностей.

Основные неисправности

Внешне неисправности светодиодных лент выглядят так:

1) не горит совсем;

2) горит тускло;

3) мигает.

Не горит

Если основная неисправность «забыл включить» исключена, то лента может не гореть по следующим причинам:

1) не тот номинал выходного напряжения блока питания;

2) перепутаны сигнальный (фазный) провод и заземляющий;

3) неисправна лента или блок питания.

Номиналы напряжений написаны на корпусе БП и на самой ленте. Сигнальный провод всегда красный, его подключают к плюсу. Заземляющий может быть черным или синим. Неисправность блока питания можно проверить, подключив к его выходу автомобильную лампочку (не галогеновую).

Горит тускло

Здесь тоже могут быть варианты:

1) тускло на всем протяжении;

2) резкое уменьшение интенсивности света к середине или концу.

Если лента горит не так ярко, как вам того хотелось бы, то, возможно, вы выбрали не тот тип. Они могут быть со светодиодами 3 на 2,8 мм или 5 на 5 мм. Также разным может быть количество полупроводников на одном метре: 30, 60, 120, 240. Обращайте внимание на маркировку при покупке.

Как вариант причины не той интенсивности света – подключение ленты на 24 вольта к источнику питания с выходом в 12 вольт.

Резкое уменьшение интенсивности свечения по длине говорит о том, что вы подобрали источник питания не той мощности. Обычно в маркировке приборов указывают мощность на один метр длины. Умножьте ее на длину ленты, и вы получите минимально допустимый уровень мощности БП. По канонам электротехники он должен быть не менее чем на 30 процентов больше, чем тот, что требуется для работы потребителя. В идеальном варианте превышение мощности БП над лентой должно быть двойным.

Мигание ленты

Почему моргает светодиодная лента – наиболее сложный вопрос. Сначала надо разобраться с характером мигания.

1. Периодическое равномерное мигание.

2. Хаотическое.

Светодиоды могут мигать с равномерной частотой по нескольким причинам:

1) вышел из строя выпрямительный мост в БП и на ленту подается переменное напряжение;

2) залипли кнопки пульта управления;

3) неисправен контроллер.

Хаотическое моргание – верный признак плохого контакта. Подтяните все болтики-винтики на разъемах. Убедитесь, что контакты механических коннекторов не окислились – это бывает, если в помещении сыро.

Сложный случай – если во время пайки использовался флюс с кислотой. Возможна коррозия контактов и их полный распад.

Также причиной хаотического мигания ленты может быть неправильно проведенный монтаж. Например, вы ее просто приклеили к стене, воспользовавшись липким слоем на тыльной стороне.

Не расслабляйтесь, считая, что этот прибор совсем не греется. У длинных лент с большим количеством полупроводников на поверхности потребляемая мощность может достигать сотен ватт. Если не отводить от них тепло, то могут «поплыть» места пайки светодиодов. Разбалтывание контактов приводит к дальнейшему нагреву. Чтобы этого казуса не произошло, используйте специальные металлические монтажные каналы для светодиодных лент.

Страница не найдена ⋆ Электрик Дома

Бытовые электроприборы

Чем дальше вы живете от трансформаторной подстанции, тем меньший вольтаж можно замерить в розетках

Бытовые электроприборы

Традиционные газовые и электрические плиты неминуемо уходят в прошлое, уступая место более продвинутым и

Как это устроено

В статье про электрический ток приводилась аналогия с водопроводной трубой, здесь мы продолжим пользоваться

Бытовые электроприборы

В настоящее время светодиоды нашли широкое применение для замены традиционного светотехнического оборудования. Яркость светодиодов

Электродвигатели

С точки зрения регулирования скоростью вращения электродвигателей, интересно уравнение для электромеханических характеристик, соответствующее Второму

Бытовые электроприборы

Срок использования счётчиков электроэнергии довольно длительный. Во многих квартирах  срок эксплуатации данных приборов на

Электродвигатели

Действенным способом снижения скорости вращения двигателя является электрическое торможение. За счёт чего оно происходит?

Электропроводка и соединения

Скрутка проводов — это один из наиболее старых, но, при этом, не утративший актуальности

Электродвигатели

Сегодня мы рассмотрим подключение однофазного двигателя переменного тока. К таким относят асинхронные и синхронные

Светодиодные ленты

Светодиодные ленточные полосы одинаковы на вид, но они обладают различными характеристиками. И там, где

Своими руками

Чем старше ваша люстра, тем выше риск ее поломки. Покупка нового осветительного оборудования часто

Электропроводка и соединения

Жизнь современного человека немыслима без многочисленных электроприборов, окружающих его на производстве, в общественных местах

Электропроводка и соединения

Не убедившись, что на данном участке стены не проходит электропроводка, нельзя вбить даже маленький

Своими руками

Светодиодная лента – относительно недавно появившееся светотехническое устройство, которое можно применять для создания особых

Электродвигатели

Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для

Как это устроено

В условиях сурового российского климата зимой может быть холодно даже в хорошо утепленных квартирах

Своими руками

Для вывода птичьего молодняка необходимо постоянное поддержание определенного микроклимата. Если даже на короткое время

Своими руками

Если вам предстоит проведение монтажных работ, которые могут привести к повреждению скрытой проводки, то

Бытовые электроприборы

Встраиваемая техника создана для рационального использования кухонного пространства и экономии ресурсов. Варочные панели представляются

Электропроводка и соединения

Было бы нерационально делать замену старой проводки без сопутствующего капитального ремонта, особенно если речь

Страница не найдена ⋆ Электрик Дома

Электропроводка и соединения

В XX веке все электросчетчики считали потребляемую энергию единственным образом. Сегодня появились счетные устройства,

Своими руками

Ты сидишь в комнате, кто-то приходит, включает свет и становится слишком ярко. Если ты

Видео электрика

В данном уроке автор подробно показывает и рассказывает о способе подключения простой светодиодной ленты

Бытовые электроприборы

Подходить к выбору домашних ламп или светильников нужно со всей ответственностью, обращая внимание на

Электропроводка и соединения

Раз в месяц каждая семья оплачивает расходы электроэнергии, и оплата за 1 кВт*час меняется

Своими руками

На первый взгляд в наше время, даже дети знают, что такое электричество, как с

Электродвигатели

Как разработать двигательную установку? Для проектирования системы любого типа имеет значение кинематическая схема и

Бытовые электроприборы

Велико было наше недоумение, да отчасти и возмущение, когда привычные дешевые лампы накаливания стали

Альтернативные источники энергии

Централизованное обеспечение электрической энергии дает сбои, которые причиняют неудобства жильцам населенных пунктов. А к

Альтернативные источники энергии

Энергия электрического тока, входя внутрь асинхронного двигателя, легко переходит в энергию движения на выходе

Как это устроено

Задача снижения количества потребляемой энергии перестала быть только технической проблемой и перешла в область

Теплый пол

Причин, почему не греет теплый пол электрический или делает это не в полную силу,

Своими руками

Как сделать индукционный котел своими руками? Для создания индукционного котла в качестве нагревательных деталей

Электродвигатели

Асинхронные трехфазные двигатели распространены в производстве и быту. Особенность заключается в том, что подсоединить

Бытовые электроприборы

Вихревой индукционный котел (ВИН) предоставляет собой двигатель и кавитатор, в который подается вода. Принцип

Электродвигатели

С точки зрения регулирования скоростью вращения электродвигателей, интересно уравнение для электромеханических характеристик, соответствующее Второму

Бытовые электроприборы

Экономит ли диммер электричество? Для того чтобы говорить об энергоэффективности, для начала полезно будет

Видео электрика

Для подключение трехфазного двигателя через магнитный пускатель понадобится сам двигатель, магнитный пускатель, кнопочный пост

Электродвигатели

Асинхронные двигатели получили широкое применение, потому что они малошумны и легки в эксплуатации. Особенно

Видео электрика

Рассмотрим варианты измерений при помощи прибора фирмы Mastech — модель MAS830L. В примере показаны

Как подключить светодиодную ленту? - Статья

1 - Предисловие.

Как подключить светодиодную ленту? Это один из самых популярных вопросов, которые задают мне покупатели и сегодня я постараюсь на него ответить. Если вам нужна краткая инструкция, вы можете промотать ниже, а я начну издалека.

Светодиодную ленту можно отнести к осветительным приборам, таким как лампа накаливания или, например, новогодняя гирлянда. Чтобы понять как она работает, достаточно взглянуть на ее структуру: основа ленты - покрашенный диэлектрик, с проводником внутри. По этой электропроводящей "начинке" ток поступает к светодиодам. Через каждые три светодиода видны контакты (выделены синим на фото ниже) по которым, кстати, эту ленту можно разрезать без потери работоспособности. Если к этим контактам подвести ток с нужным напряжением, это ваша подсветка заработает. Это общий принцип ее соединения, однако есть детали, зависящие от конкретного вида ленты. Их мы рассмотрим дальше.

2 - Виды светодиодных лент.

Есть много признаков по которым можно разбить ленты на категории, но по способу подключения я выделяю три варианта:

Обычная LED лента 12/24v, которая светит одним цветом. У нее два контакта: + и -.

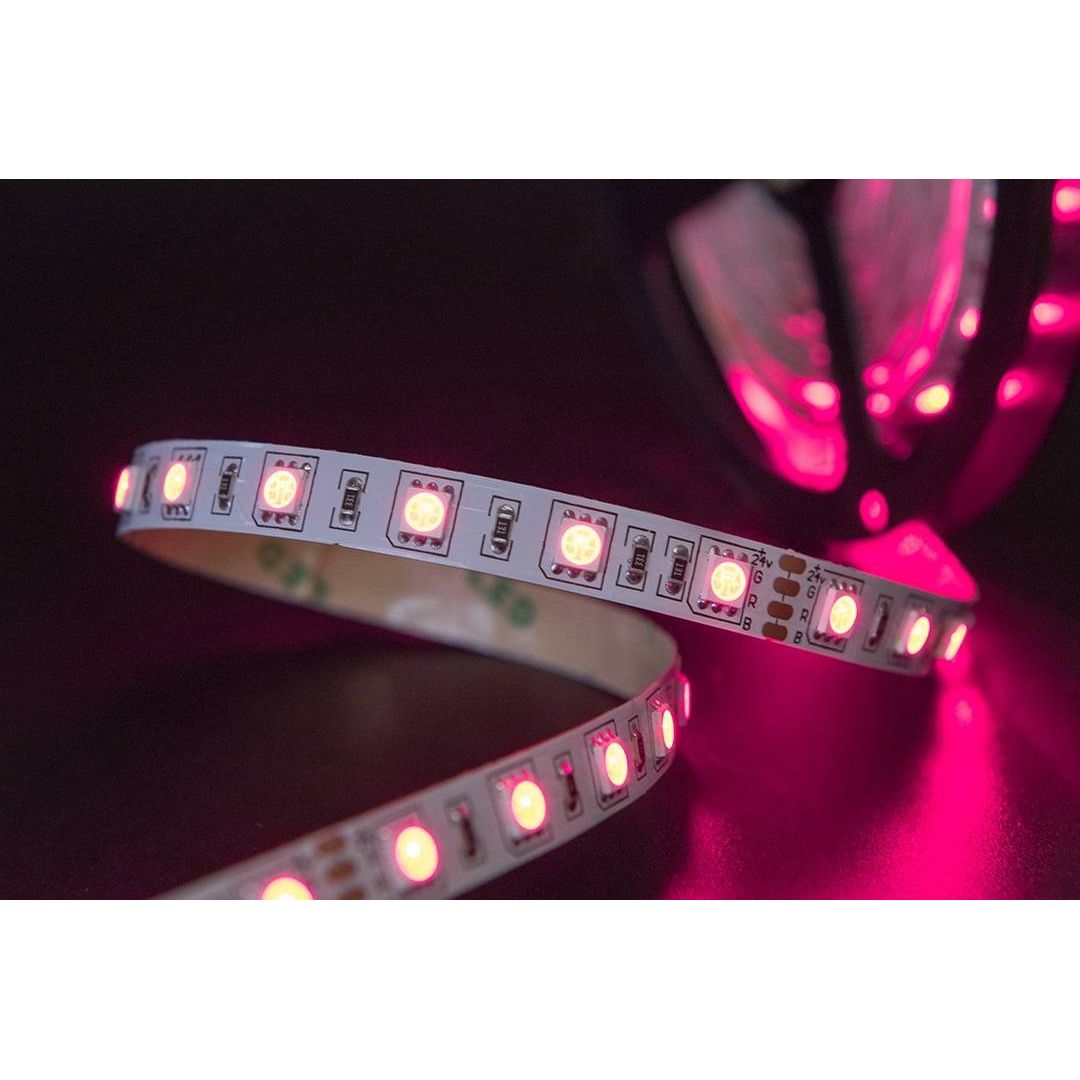

Разноцветная лента. Это RGB, RGB+W или RGB+WW. У нее либо 4 (RGB) либо 5 (RGB+W/WW) контактов.

Лента на 220v. Обычно поставляется в защитной оболочке как на фото.

3 - Установка одноцветной светодиодной ленты напряжением 12v/24v.

Одноцветная лента - самый простой по подключению вариант. У нее два контакта (плюс и минус), два проводка припаяны в начале и в конце ленты. Обычно более светлый провод - это плюс, а темный - минус. Иногда бывает и наоборот, но в этом нет ничего страшного. Если вы перепутаете полюс, то лента не сгорит, не взорвется, с ней вообще ничего плохого не произойдет. Вот так выглядят + и - .

Для ее подключения требуется блок питания, он же адаптер, он же трансформатор, он же преобразователь и т.д. Главное чтобы он соответствовал по мощности и напряжению вашей ленте. В другой статье мы писали о том, как рассчитать питание светодиодной ленты. Если вкратце то вам нужно умножить ее мощность на длину подключаемого отрезка и добавить 20%, полученная цифра - мощность необходимого вам блока питания. он будет выглядеть примерно так:

Как видно на фото справа, определить куда что подключать можно по надписям над зажимами. Помните: 12v/24v - безопасное напряжение, вы можете трогать подключенную ленту и контакты голыми руками, с вами ничего не случится. Но в случае с 220v (крайние левые два контакта) нужно быть предельно осторожными и не трогать оголенные подключенные провода ни в коем случае.

Итак, схема подключения одноцветной светодиодной ленты:
1 - Ослабляем все болты на блоке питания. Именно ослабляем, полностью откручивать их не надо. Заземление можно не трогать если в вашем доме его нет.
2 - Плюс и минус от нашей ленты вставляем в соответствующие гнезда ПОД прижимную шайбу и затягиваем. Если когда вы подадите напряжение оголенные проводки + и - будут соприкасаться, то произойдет короткое замыкание и ваша лента работать не будет. Но не пугайтесь, как только вы исправите ошибку, все заработает.
3 - НЕ ПОДКЛЮЧЕННЫЙ к 220v провод зажимаем в соответствующие гнезда. Обычно они называются "L" и "N". Тут отличие от 12v нельзя ни в коем случае допускать, чтобы провода пересекались, иначе вы увидите яркое шоу из искр и у вас отключится свет. Чтобы это исключить нужно ВСЮ оголенную часть провода 220v завести под прижимную шайбу и как следует зажать болтик.
4 - Если у вас есть заземление, вы можете подключить его по тому же принципу к соответствующей ячейке, но я обычно этого не делаю.
5 - В последнюю очередь подключаем уже соединенный с трансформатором провод к сети 220v и видим как работает светодиодная лента.

Если не получилось. Что делать если ленту подключили, 220v подсоединили, а лента не работает?
1 - горит ли лампочка справа на блоке питания? Если нет - тогда, вероятнее всего, нужно отключить 220v от сети, зачистить побольше провод 220v и подсоединить еще раз. Если лампочка не загорелась и теперь - скорее всего, ваш блок сломан.
2 - лампочка горит, но лента все равно не работает?
Нужно поменять местами + и - на проводах 12v/24v. Скорее всего это решит проблему.
Нужно проверить не подключили ли вы оба провода к одному и тому же полюсу (оба к +, или оба к -)
Нужно побольше зачистить провод и заново зажать.
Подключите ленту к другим гнездам + или -. Иногда бывает плохой контакт у самого блока питания.
Если все это не помогло - позвоните нам, мы сообща что-нибудь придумаем.
3 - лента работает, однако одна или несколько секций из 3х светодиодов не горят. Очевидно это либо заводской брак, либо лента была повреждена при транспортировке, либо ее привели в негодность во время подключения. Если это последняя или первая секция, ее можно просто отрезать и пользоваться остальной частью ленты. Если она посередине - отрежьте не работающую часть с обеих сторон. Работающие части ленты подключите к питанию по раздельности. Вуаля! Вы потеряли только 5 сантиметров ленты.

4 - Подключение светодиодной ленты RGB 12v/24v.

В этой части статьи мы рассмотрим соединение всех разноцветных лент, будь то RGB, RGB+W, RGB+WW. Как и у одноцветного аналога, у RGB есть контакты, однако их количество отличается: 4 контакта для RGB и 5 контактов для RGB+W/WW. На каждый контакт кроме + соответствует своему цвету: R - red (красный), G - green (зеленый), B- blue (синий). На фото ниже показан пример расположения контактов RGB ленты. Обратите внимание: порядок проводов может отличаться от привычного Red-Green-Blue.

Для работы RGB ленты нужен контроллер. Товар "контроллер" обычно включает в себя пульт и блок управления. Сейчас нас интересует блок управления (справа на фото ниже). На нем обозначены гнезда для входящего напряжения (input) и выходящего напряжения (output). К output мы подводим провода нашей RGB ленты, соответствующие цвету указанному на контроллере. К input - плюс и минус от трансформатора 12v/24v (где там + и минус смотрите через одну картинку выше).


После того, как мы соединили блок питания к контроллеру, а контроллер - к ленте, подсоединяем блок питания к сети 220v (выше я писал о том как это сделать) и проверяем как работает наша лента.

Если не получилось. Что делать если ленту подключили, контроллер и блок питания соединили, а лента не работает?
1 - горит ли лампочка справа на блоке питания? Если нет - тогда, вероятнее всего, нужно отключить 220v от сети, зачистить побольше провод 220v и подсоединить еще раз. Если лампочка не загорелась и теперь - скорее всего, ваш блок сломан.
2 - лампочка на блоке горит, но лента все равно не работает? На контроллерах тоже есть лампочка-индикатор: обычно она около надписи "power". Проверьте, горит ли она. Если нет, то:
Нужно проверить соответствует ли отметка "+" на блоке питания отметке "+" на контроллере. То же самое касается и "-". Если нет - исправьте.
Возможно надо побольше зачистить провода и заново зажать.
Если все равно не работает - подключите контроллер к другим гнездам + или - на трансформаторе. Иногда бывает плохой контакт у самого блока питания.
Если все это не помогло - может быть ваша лента повреждена, попробуйте подключить ее с другой стороны.
Если лампочки и на блоке и на контроллере горят, а лента все равно не включается, то позвоните нам. Мы вместе что-нибудь придумаем.
3 - лента работает, однако одна или несколько секций из 3х светодиодов не горят. Очевидно это либо заводской брак, либо лента была повреждена при транспортировке, либо ее привели в негодность во время подключения. Если это последняя или первая секция, ее можно просто отрезать и пользоваться остальной частью ленты. Если она посередине - отрежьте не работающую часть с обеих сторон. Работающие части ленты подключите к питанию по раздельности. Вуаля! Вы потеряли только 5 сантиметров ленты.
4 - лента работает полностью, но контроллер не адекватно управляет светом. Т.е. вы выбираете синий - загорается красный, выбираете фиолетовый, а видите оранжевый. Это на 100% связанно с тем, что провода отвечающие за одни цвета, подсоединены к гнездам, отвечающим за другие цвета. Поменяйте их местами, убедитесь, что отметка на контроллере соответствует проводу от светодиодной ленты и подключите ее еще раз.

Для ленты RGB+W/WW. Для вашей ленты нужен специальный контроллер, у которого не 4 гнезда "output", а 5 гнезд. Пятое гнездо, как вы, наверное, уже догадались нужно для белого (W) или теплого белого (WW) цвета. На этом разница в подключении заканчивается, остальное - по описанной выше инструкции.

5 - Подключение светодиодной ленты 220v.

В отличие от предыдущих разделов, здесь речь пойдет о напряжении 220v. Это подразумевает, что при неправильном подключении или в результате простой невнимательности вы можете вызвать короткое замыкание или получить удар током. По этой причине я не советую самостоятельно подключать этот вид ленты, а довериться электрикам.

Существует распространенный миф о том, что LED лента на 220 v может подключаться напрямую к сети 220v. Это заблуждение: все известные мне светодиоды работают от постоянного тока (DC), а в нашей электросети ток переменный (AC). Чтобы заставить эту ленту работать нужно подключить ее через специальный выпрямитель, который преобразует ток AC в DC. Выглядит он вот так:

Как видно на фото выше, вам также потребуется коннектор. В бухте ленты 220v (моток 50 или 100 метров) обычно уже установлен комплект подключения (в него входят коннектор, выпрямитель и заглушка). Но стоит учитывать, что на каждый отдельный каждый отрезок ленты потребуется по отдельному комплекту. ​Вот так выглядит коннектор:

Эту двустороннюю иголочку вставляем ребристым краем в ленту 220v а плоским - в соединительный шнур. За чем следует следить:
1 - конечно, прежде чем подключать, следует убедиться, что вилка он шнура не вставлена в розетку. Соединять, трогать, переподключать ленту 220v под напряжением ни в коем случае нельзя.
2 - нужно вставлять коннектор параллельно ленте и соединительному шнуру, и следить чтобы в месте соединения не было изгиба, иначе контакты + и - могут соприкоснуться. Если это произойдет ваша лента сгорит. Кстати если с силой вдавливать коннектор в ленту это также вызовет короткое замыкание.
3 - не "вешать" слишком много ленты на один выпрямитель. Обычно он рассчитан на 50 либо 100 метров (зависит от типа ленты). Если вы не уверены сколько метров можно подключать к вашему выпрямителю - лучше лишний раз уточните у продавца.

После того как вы все проверили можно отойти подальше, подключить шнур к сети 220 вольт и посмотреть как работает лента.

Если не получилось. Если ленту подключили и все проверили, а она не загорелась, во-первых - отключите ее от сети, а во-вторых - позвоните нам или тому, кто вам ее продал. Вам попробуют помочь.

В заключение хочу сказать, что если вы решили преобразить интерьер дома, или имидж вашего бизнеса с помощью светодиодов - это правильное и практичное решение. Нет ничего принципиально сложного в том, чтобы своими руками установить и подключить ленту, зато какая гордость охватывает, когда все получается! Надеюсь, моя статья вам в этом поможет.

Команда Giant4

Возможности светодиодных лент - Gauss — энергоэффективные источники света для бытового освещения.

02.10.2018

        Освещение помогает сделать квартиру или дом визуально светлее, просторнее, создает функциональные зоны, выделяет те или иные элементы декора. Интересным решением для таких задач являются LED ленты.

       Что представляет собой светодиодная лента? На гибкую печатную или монтажную плату накладываются на равном расстоянии друг от друга диоды, толщина такой платы не превышает 2-3 мм, а ширина 5-14 мм. LED ленты бывают разные – в зависимости от величины светового потока и цвета свечения. Так, бывают монохромные ленты — они состоят из светодиодов одного цвета или цветные, которые позволяют создать освещение практически любого оттенка. Широкое применение как в дизайне жилых помещений, так и в рекламных конструкциях нашла светодиодная лента RGB. Она построена по тому же принципу, что и обычная лента, но сочетает в себе светодиоды разных расцветок. LED ленты нуждаются в специальном преобразовывающем блоке питания, так как работают с напряжением 12В или 24В. Благодаря наличию контроллера, который управляет цветом свечения светодиодов, открываются неограниченные возможности в создании целых световых представлений в отдельно взятой квартире или даже фасаде здания.

        Чаще всего LED ленты в дизайне применяют для отделки многоуровневых потолков, ниш, зеркал. Кроме того, такое освещение является более мягким, чем традиционный свет от ламп, что отлично приходит для уютного вечернего отдыха. Таким образом, можно создать несколько функциональных состояний одной и той же комнаты всего лишь при помощи игры с освещением. Да и сама лента практически незаметна, что лишает необходимости кардинально менять дизайн.

        Кроме эстетической составляющей, LED ленты имеют ряд функциональных и экономических преимуществ:

  • простота в креплении — светодиодные ленты крепятся на двухсторонний скотч;
  • экономическая целесообразность — в соотношении световой поток/стоимость эксплуатационных расходов у них самые высокие показатели, за счет узкого спектра теплового излучения их КПД приближается к 90%, они потребляют небольшое количество электроэнергии, практически на 60% меньше обычных ламп;
  • имеют сравнительно больший срок службы;
  • нет опасности перегрева ленты;
  • благодаря гибкости позволяют реализовывать самые оригинальные задумки дизайнеров.

       В случае повреждения светодиодной ленты можно заменить поврежденный элемент, т.е. не требуется замена всей системы в целом. На светодиодной ленте отображены места резки, для соединения лент применяются коннекторы. С помощью контроллера можно создавать разные сценарии освещения, которые также будут привлекать внимание. Можно сказать, что традиционное освещение помещений источниками света уходит в прошлое. Учитывая легкость монтажа, такие обновления можно делать и без кардинального ремонта, за пару часов работы добавить изюминку в привычный интерьер.

        Рынок светодиодной продукции за последние годы претерпевает настоящий бум, и одним из наиболее востребованных продуктов считают светодиодную ленту. Ежедневно на свет появляются новые компании, которые предлагают купить для подсветки интерьеров заманчивые разноцветные LED ленты. ТМ GAUSS предлагает широкий ассортимент светодиодных лент различных форм и назначений. Они дают мягкий немерцающий свет, обладают всеми техническими характеристиками европейского уровня. Также в линейке Led лент Gauss есть умные подсветки и широкий выбор аксессуаров.

Каталог лент Gauss по ссылке:

https://gauss.ru/catalog/products/svetodiodnaya-lenta-amp-smart-light/

Подключение светодиодной ленты, схемы и правила. Монтаж led ленты.

Процесс монтажа, также, как и подключения светодиодной ленты – очень важен, к нему следует отнестись с особой ответственностью. Казалось бы, что сложного - взял ленту, соединил ее с блоком питания и все – освещение готово. Однако в 90% случаев причиной выхода из строя led подсветки становится именно неправильный монтаж. Поэтому мы рекомендуем поручить работы по подключению специалистам. Но если Вы все-таки твердо решили монтировать светодиодную ленту самостоятельно, примите несколько советов, скорее даже требований, выполнять которые очень важно для Вашего же блага – так Вы сэкономите время и вложенные средства - не испортите устройство.

Правило №1

Монтировать (наклеивать) светодиодную ленту нужно только на специальный светодиодный профиль из алюминия. Никакая другая поверхность наподобие обоев, гипсокартона, пластиковых коробов, стекла и т.п. не подходит. Исключением является только маломощная led лента SMD 3528 без влагозащиты, в 1-ом метре которой расположены 60 диодов.

Для чего это нужно?

Каждый светодиод в процессе своей работы достаточно сильно нагревается. Если это тепло не отводить, диод перегреется и начнет быстро деградировать, говоря проще, - тускнеть. В результате яркость светодиодного освещения значительно уменьшится за непродолжительный промежуток времени, до тех пор, пока лента вовсе не выйдет из строя. Наиболее ощутим этот процесс для герметичной ленты, она покрыта влагозащитным составом, который препятствует теплообмену. Продлить жизнь ленте поможет специальный профиль, именно он забирает избыточное тепло, которое выделяют диоды, и рассеивает его в окружающее пространство. В этом случае led лента работает в нормальном для себя тепловом режиме.

Правило №2

Проследите, чтобы длина последовательно соединенных отрезков светодиодной ленты не была больше 5 метров. Звучит мудрено, но на самом деле, все очень просто. Как вы думаете, почему led лента выпускается отрезками по 5 метров? Явно не с целью усложнить Вам работу по подключению. Именно такие отрезки, по мнению производителя, могут функционировать в нормальном режиме. Соединять конец одного куска ленты с началом другого, если их общая длина превышает 5 метров, нельзя.

Возникает вопрос, как же подключить подсветку, если нужен отрезок, длиннее допустимого? Для этого существует параллельное соединение. Каждый пятиметровый кусок светодиодной ленты подключается к источнику питания отдельно. Это нужно учитывать на этапе проектирования освещения и закладки проводов.

Для лучшего понимания мы нарисовали для Вас принципиальную схему:

Правило №3

Источник питания для светодиодной подсветки должен превышать мощность ленты как минимум на 25%. Зачем? Если взять блок питания такой же мощности, как и потребитель (в нашем случае это лента), он будет работать на предельном для себя режиме. А это не очень хорошо влияет на срок службы изделия, ведь никто и ничто не может «выкладываться на полную» без последствий. Коэффициент запаса существует как раз для того, чтобы уберечь прибор от перегрузки. Мы рекомендуем минимальное значение этого коэффициента = 1,25, т.е. на 25% больше, чем потребляет лента, а еще лучше - на 30%.

Пример. Если 1 метр светодиодной ленты SMD 5050 потребляет мощность 14,4 Вт, а подключить нужно 10 метров, то 14,4*10 = 144 Вт. Значит, минимальная мощность блока питания, который подойдет в этом случае, составит 144 * 1,25 = 180 Вт.

Если у Вас возникли вопросы, на которые не ответила эта статья, специалисты интернет-магазина «Умный свет» предоставят полную информацию о типах и нюансах монтажа светодиодного освещения. Также Вы можете заказать нашим профессионалам подключение устройств на указанном Вами объекте, звоните!

Если отрезать светодиодную ленту, будет ли она работать? Руководство Easy Cutting Guide

Если вы хотите осветить кухонный шкаф или подсветить телевизор, с помощью светодиодных лент есть решение для всего. Благодаря своей универсальности светодиодные ленты состоят из серии светодиодных излучателей, установленных на узкой гибкой печатной плате.

Есть только один повод для беспокойства. Большинство светодиодных лент представляют собой длинные катушки от 3 до 16 футов в длину. Будут ли они продолжать работать, если их урезать?

Да, светодиодные ленты будут продолжать работать после резки, пока вы режете по обозначенным линиям.Светодиодные ленты состоят из нескольких отдельных цепей, поэтому каждая линия разреза разграничивает конец одной цепи и начало новой. Если разрезать светодиодную ленту в другом месте, эта цепь, а возможно и вся полоса, перестанет работать.

Резать по прямой кажется достаточно простым делом, не так ли? Вы будете удивлены, узнав, как много людей ошибаются и в процессе ломают очень хорошие светильники.

Продолжайте читать, чтобы получить простое руководство о том, как разрезать светодиодные ленты, повторно соединить две отдельные части и что делать, если все пойдет не так.

Можно ли разрезать светодиодные ленты?

Когда дело доходит до светодиодных лент, не существует универсального решения. Но независимо от того, нужны ли вам лампы гибкие или жесткие, монохромные или RGB, водонепроницаемые или не водонепроницаемые, у большинства светодиодных лент будет одна общая черта ... их можно обрезать до нужной длины.

Через равные промежутки времени по всей светодиодной полосе будут прямые или пунктирные черные линии.

Цепи

полностью закрыты в этих точках, поэтому это самые безопасные места, где можно разрезать светодиоды, не нанося никакого вреда.

Эти линии резки будут отличаться на каждой светодиодной ленте. Как правило, они устанавливаются через каждые 3 светодиода. Так, например, если на метр приходится 30 светодиодов, линии разреза обычно проходят через каждые 10 см.

По обе стороны от черной линии реза должны быть медные контактные площадки для пайки, которые образуют симметричный узор. Расположение этих медных подушечек - удобный совет, чтобы убедиться, что вы правильно определили линию отреза.

Будут ли работать обе стороны после того, как вы их разрежете?

Короткий ответ - да, обе стороны светодиодной ленты будут работать, как только вы их разрежете.

Причина кроется в режущих точках. Как я сказал ранее, точка разреза представляет собой безопасное место, чтобы нарушить цепь, не повредив ее навсегда.

Каждая секция между точками резки представляет собой отдельную схему, поэтому не имеет значения, какую точку резки вы решите использовать, если только это единственное место, где вы выполняете рез.

Это определенно хорошая новость, так как вы больше не создаете отходов, и вы все равно можете повторно использовать свою вторую половину.

Как безопасно отрезать световую ленту

Настроить длину светодиодных лент относительно просто.Вот мое пошаговое руководство.

Начните с проверки ваших фонарей, чтобы убедиться, что они работают. Это может показаться очевидным, но в большинстве случаев резка или пайка огней аннулируют вашу гарантию, поэтому лучше перепроверить.

Затем вам нужно определить, какой длины должна быть светодиодная лента. Для этого вам следует измерить, куда вы хотите направить свет. Будьте как можно точнее с этим. Затем вы выберете линию разреза на светодиодной ленте, которая ближе всего к этой длине.

Режьте точно по линии разреза острым ножом или ножницами. Не торопитесь и помните, что светодиодные ленты предназначены для резки, поэтому вы не испытаете шока.

Вам также необходимо решить, как вы собираетесь подключать полосу к источнику питания. Большинство катушек поставляются с предварительно установленной розеткой, но сокращение светодиодной ленты позволяет избавиться от этого, поэтому вам нужно будет установить новую.

Вы можете выбрать между припаиванием нового гнезда к планке или использованием соединителя источника питания планки (Amazon).

Можно ли повторно подключить отрезанную светодиодную ленту?

Что произойдет, если отрезать полосу слишком коротко? Можно ли снова соединить две части или придется покупать новую полосу?

При условии, что вы разрезаете по обозначенной линии разреза, светодиодные ленты можно подключать повторно, но об этом позже. Существует множество способов повторного соединения двух полосовых огней.

Самый простой вариант - использовать разъем. Разъемы легко доступны в розничных магазинах, как этот набор на Amazon, и они бывают разных форм, а именно прямоугольные и T-образные.

Как повторно подключить отрезные полосы

Вот очень краткое руководство, но у меня есть подробная статья, которая отвечает на все вопросы о подключении светодиодных лент, поэтому обязательно ознакомьтесь с ней.

Соединители для полос

, как правило, являются самым простым решением, поскольку не требуют никаких инструментов. Начните с того, что срежьте ножом полупрозрачный пластик, покрывающий медные пластины.

Затем просто вставьте полоску в разъем, убедившись, что компоненты совпадают.

Второй способ - припаять непосредственно к ленте с помощью паяльника и старых проводов.Расплавьте припой прямо на медные точки, чтобы образовалась небольшая лужа и выровняйте полярность.

Черный провод должен совпадать с отрицательной меткой, а красная линия - с положительной меткой.

Используйте инструменты для зачистки проводов, чтобы снять примерно полдюйма оболочки с концов проводов. Скрутите конец провода, чтобы соединить все потертые концы, и прикрепите провода к лужам припоя.

После того, как соединение установлено, вы можете подключить свои ленточные фонари к источнику питания и проверить, что они работают.Вуаля! Это так просто.

Устранение неисправностей: светодиодная лента не работает после резки

Настройка длины светодиодных лент может показаться несложной, но возможны ошибки.

Если ваши светодиоды не работают после резки, проверьте, предназначены ли они для резки.

Если их не было, но вы все равно их порезали, то, к сожалению, ущерб был нанесен. В этих светильниках цепь проходит непрерывно по всей длине, поэтому ее обрезка приведет к необратимому повреждению.

Если ваша полоса предназначена для разрезания, вторая мера - проверить, что вы разрезали в нужном месте.

Обрезка за пределами линии разреза уничтожит этот отдельный контур, поэтому вам придется обрезать до ближайшей линии разреза.

Есть и другие проблемы, которые вы можете заметить, но они не связаны напрямую с разрезом, а скорее связаны с соединением полос.

Если ваша светодиодная лента работает, но имеет разные оттенки яркости на каждом конце, вы испытываете падение напряжения.

Как правило, светодиодные ленты на 12 В не должны превышать 10 футов, а 24 В не должны превышать 15 футов. Падения напряжения можно предотвратить, уменьшив длину полосы на блок питания.

В качестве альтернативы, если ваши светодиодные ленты RGB не меняют цвет, это говорит о том, что вы неправильно выровняли полярность при их подключении. Чтобы улучшить это, просто переверните полоску и снова подсоедините ее.

Заключительные слова

Вот и все! Светодиодные ленты можно настроить в соответствии с требованиями любой установки, независимо от ее размера.

Поэтому неудивительно, что они быстро становятся самой популярной формой светодиодного освещения.

Если вы все еще не уверены, профессионал может разрезать светодиодные ленты, но если вы последуете моему руководству, я обещаю, что вам нечего бояться.

Вы когда-нибудь пробовали резать светодиодные ленты? Вы предпочитаете паяльник или разъемы? Я хочу знать, какое решение более популярно, поэтому оставьте комментарий ниже.

Основные понятия светодиодных лент

Различия между аналоговыми и цифровыми светодиодными лентами

Основное различие между аналоговыми и цифровыми полосами - это каналы, для которых они сформированы.Аналоговые полосы RGB имеют 4 канала: Power (12/24 В), красный (R), зеленый (G) и синий (B). С другой стороны, цифровые полосы состоят из 4 или 3 каналов в зависимости от типа микросхемы, из которой сделана цифровая светодиодная лента RGB. Например, полосы WS2811 и WS2812 состоят только из трех каналов: источника питания (5 В постоянного тока или 12 В постоянного тока), заземления (GND) и данных. в противном случае чипы UC1903 или SC6803 состоят из 4 каналов: источника питания (12 В постоянного тока), заземления (GND, синхронизации (CLK) и данных.

В мире цифровых полосок существует множество моделей микросхем. Вот некоторые из них: TM1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912.

Как выбрать трансформатор для светодиодной ленты?

Трансформатор является наиболее важным элементом при проектировании установки светодиодной ленты 12/24 В постоянного тока. Поскольку, если мы выполним неправильный выбор размера установки, мы добьемся того, что повредим полосу и не сможем правильно выполнить установку.При расчете мощности, которая должна учитывать трансформатор, мы должны знать потребление на метр светодиодной ленты. Например:

Светодиодная лента SMD 5050 под номером PL219009 потребляет 72 Вт на каждые 5 метров. Каждый метр потребляет 14,4 Вт / метр. Как только мы очистим эти данные, следующим шагом будет умножение на метры установки. Если мы хотим установить 8 метров этой полосы, то в установке будет потребление 115.2 Вт. Нам нужно будет выбрать трансформатор мощностью от 200 Вт. При выборе трансформатора рекомендуется оставлять запас в 10-20%, чтобы трансформатор ни разу не заработал на 100%.

Монтаж светодиодной ленты RGB

Диапазоны напряжения ленты

Внутри светодиодной ленты мы можем найти 4 диапазона напряжений, которые мы рассмотрим как основные. Это: 5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока и 220 В переменного тока.

- Светодиодные полосы 5 В постоянного тока : В этом разделе мы можем охватить полосы, которые имеют прямое подключение к порту USB, и некоторые цифровые полосы.не самые распространенные, которые мы можем найти на рынке, хотя для пользователя их хорошо процитировать.

Светодиодные ленты 12/24 В постоянного тока : Этот тип полос широко распространен в каталоге GreenIce. Что касается преимуществ, которые мы предлагаем, этот тип полос состоит в том, что их можно разрезать каждые 5 см при 12 В постоянного тока и 10 см при 24 В постоянного тока. С помощью этого типа лент можно выполнить более точную установку, чем с помощью лент прямого подключения к сети. Кроме того, работая в диапазонах низкого напряжения, обращение с ними проще и менее опасно. Главный недостаток работы с этим типом полос - длина помещений. Компания GreenIce рекомендует не устанавливать более 10 метров во избежание падений напряжения и, как следствие, потери освещения. Кроме того, необходимо установить трансформатор, преобразующий ток, подаваемый в сеть, в рабочее напряжение. полоски. Это условие является препятствием на некоторых объектах, где нельзя установить трансформатор.

- Светодиодные ленты 220 В переменного тока : Этот тип полос представляет собой "модифицированную" версию полос 12/24 В постоянного тока, так что их можно подключать непосредственно к сети через розетку.Основное преимущество, как мы упоминали ранее, заключается в том, что эти светодиодные ленты подключаются непосредственно к электросети, так что мы экономим столь надоедливый трансформатор. Кроме того, с этим типом лент проблема падения напряжения не существует, поэтому мы можем без проблем изготавливать линейные установки длиной 50 метров. Что касается недостатков, мы можем обнаружить, что с этим типом лент невозможно более точный монтаж, потому что вы можете делать разрезы только на каждый метр, поэтому размеры оборудования должны быть кратны 1 метру. Кроме того, при работе в диапазоне высокого напряжения необходимо быть более осторожным при его установке и обращении.

Элементы, необходимые для установки полос и шлангов на 220 В

Как и в других продуктах, использующих светодиоды в качестве источника освещения, полосы и шланги на 220 В имеют светодиоды, работающие на постоянном токе, поэтому требуется выпрямитель, который преобразует переменный ток в постоянный, чтобы светодиоды работали правильно. Ниже приведен пример типовой вилки драйвера для светодиодных лент 220v SMD2835 220v.

Этот штекер подключается непосредственно к сети (220 В переменного тока) и с помощью выпрямителя (белый ящик) преобразует электрическую мощность переменного тока в постоянный ток, наконец, он имеет разъем для полос и шампура.

Монтаж одноцветной светодиодной ленты

Как получить цвета на полосах RGB? Полосы

RGB могут отображать красный, синий и зеленый цвета, потому что в них интегрирован чип с ранее названными цветами. Чтобы получить больше цветов, вам нужно установить контроллер, который будет управлять при активации каждого из них, чтобы получить тот или иной цвет.Затем он показывает вам, как получить разные цвета в зависимости от того, как вы смешиваете красный, зеленый и синий.

Как правильно выбрать светодиодную ленту?

Количество светодиодов на счетчике напрямую влияет на яркость светодиодных лент и их потребление. В зависимости от того, какая цель освещения вам нужна, вам придется использовать полосу того или иного типа. Затем мы покажем правило, как правильно выбрать полосу, которая наилучшим образом соответствует вашим потребностям, в зависимости от светодиодов / измерителя, у которого есть полоса.

- 30 светодиодов на метр: личное освещение.Используется для тусклого выделения выбранных элементов.

- 60 светодиодов на метр: используются для стандартного освещения. Используется для встраивания в молдинги, проходы, стержни и т. Д.

- 120 светодиодов на метр: для высоких требований к освещению. Очень часто используется для вывесок, наружного освещения и т. Д.

Типы полос в зависимости от типа светодиода

Введя немного больше о микросхемах, которые используют светодиодные ленты, мы более подробно объясним наиболее часто используемые микросхемы на рынке и их основные виды использования.

- Полоски SMD 3528/2835 Этот тип микросхемы используется для лент с низким энергопотреблением и низким энергопотреблением. Поскольку они имеют низкое потребление, их обычно используют в помещениях, где требуется декоративный свет. Это однотонные полоски и самый экономичный вариант.

- Полосы SMD 5050 Светодиодные ленты этого типа потребляют больше энергии и обеспечивают большую мощность, чем SMD 3528. Они используются в инсталляциях, где требования к освещению выше, чем чисто профессиональное освещение.Это однотонные и многоцветные полосы (RGB).

- Полосы SMD 3014 Полосы этого типа чаще используются в декоративных целях. Установите более высокую плотность светодиодов на полосе, чтобы освещение было высокой интенсивности и непрерывно. Это ленты с низким потреблением, но с исключительной светоотдачей.

- Полоски SMD 5630 Этот тип лент обеспечивает большее количество света при том же потреблении, что и ленты SMD 5050.Этот тип полос используется для инсталляций, где требуется большая световая мощность. Эти полосы монохромны и используются в профессиональных инсталляциях, где требуется большая мощность.

Установка светодиодных лент

Как работают продукты RGB? Продукты

RGB построены с красными, зелеными и синими светодиодами, в некоторых случаях размещенными на одном и том же чипе, а в других на трех отдельных микросхемах, благодаря этой конфигурации можно создавать сочетания цветов, управляя мощностью каждого цвета, таким образом, получая широкая цветовая гамма.

Основные цвета : красный (R), зеленый (G) и синий (B).

Дополнительные цвета : желтый, розовый, бирюзово-голубой, оранжевый, фиолетовый и «белый».

Основные цвета - это те, которые используются для любого продукта RGB, представленного в каталоге. Вторичные цвета получаются из смешения основных цветов, поэтому для выполнения этого эффекта необходим контроллер.

Длины волн цветов следующие:

Красный: 625-740 нм

Оранжевый: 590-625 нм

Желтый: 565-590 нм

Зеленый: 500-565 нм

Cian: 485-500 нм

Синий: 440-485 нм

Фиолетовый: 380-440 нм

Детали трансформатора

Как соединить светодиодные ленты с усилителями

Как работают соединители светодиодных лент?

Современные светодиодные ленты предлагают широкий выбор цветов, уровней светового потока и областей применения, но чтобы по-настоящему открыть множество творческих возможностей для добавления уникальной атмосферы в любое пространство, можно использовать соединители полос на любых световых полосах, чтобы преобразовать освещение любого пространства и дизайн интерьера.

Эти тонкие съемные планки можно подключить, если вы действительно хотите использовать полностью настраиваемый режим, в котором есть несколько рекомендаций. В то время как пайка соединительных швов стала распространенным методом в течение многих лет, в последнее время индивидуальное освещение стало простым и легким в использовании разъемов.

Могу ли я подключить светодиодные ленты?

Простой ответ - да! Одна из причин, по которой полосовое освещение приобрело популярность, заключается в том, что их можно соединять сквозным образом, чтобы создавать творческие акценты, а цвета, которые обычное освещение не может.Есть два способа сделать это. Первый - это пайка, но этот метод требует специальных инструментов и навыков. Они применимы для некоторых из самых надежных и сложных систем освещения, поэтому лучше доверить их профессионалам.

Более простой и удобный вариант - использование разъемов. Эти маленькие, но удобные аксессуары могут оживить любое пространство с помощью простого зажима. Есть более простые, которые просто соединяют две полосы вместе, и есть L-образные соединители, которые позволяют обходить углы для более творческого освещения.Просто убедитесь, что у вас есть адаптер питания, достаточно большой, чтобы справиться со всеми вашими полосами. Кроме того, в зависимости от того, сколько полосок вы подключаете, вам могут потребоваться усилители, чтобы поддерживать постоянную яркость.

Зачем мне подключать светодиодные ленты?

Независимо от того, хотите ли вы улучшить интерьер, создать живописный вид или придать особое настроение скучному пространству, светодиодные световые ленты найдут бесконечное применение. И это не ограничивается укромными уголками и закоулками.Вы можете создать более уютный вид в своей спальне, кабинете или гостиной. Также можно выделить коридоры или лестницу. С учетом сказанного, одной светодиодной полосы может быть недостаточно, чтобы пройти весь путь, поэтому возможность соединить несколько полос вместе - очевидный путь.

Для этого могут потребоваться сложные соединения и творческие углы, с которыми ваша полоска не может справиться. Если вы попали в такую ​​неприятную ситуацию, пока не вызывайте кавалерию. Разъемы для перемычек кабеля - это спасатель, и они могут дать вам профессиональный вид, фактически не платя за него.Как и их L-образные аналоги, они отлично работают в узких углах, но они поднимают его на ступеньку выше, поскольку они могут расширять полосы света через зазоры, обеспечивая при этом возможность подключения к источнику питания или диммеру. Они также пригодятся, когда проект освещения специализируется на уникальных формах и углах.

Соединители для перемычек

Эти беспаечные ленточные соединители пригодятся как в качестве удлинителей лент, так и в тех случаях, когда проект освещения имеет уникальную форму. Как и их L-образные аналоги, они также отлично работают в узких углах, но они поднимают его на ступеньку выше, поскольку они могут расширять полосы света через зазоры, обеспечивая при этом возможность подключения к источнику питания или диммеру.Если вы хотите осветить кухни, шкафы, спальни, стеллажи и витрины.

Комплекты разъемов

Для более сложного освещения есть полный комплект соединителей для полосового освещения, который может сделать за вас всю тяжелую работу. Эти комплекты поставляются с беззазорными соединителями, перемычками, двусторонними разветвителями постоянного тока и гнездовыми разъемами постоянного тока. Они позволяют вам делать все понемногу: от соединения сегментов полосы с диммерами, обхода зазоров и углов, настройки уникальных схем освещения и разделения сигналов питания или управления в двух разных направлениях.

Зачем мне подключать светодиодные полосы?

Основное преимущество соединительных лент - возможность осветить большую площадь. Одной светодиодной полосы может быть недостаточно, чтобы ее можно было охватить по комнате, поэтому возможность соединения нескольких полосок может решить вашу проблему. Или, может быть, вы хотите осветить прихожую, но не хотите загибать полоски за угол. Вы можете использовать соединитель с любым углом, чтобы решить эту проблему!

Нужны ли инструменты для подключения светодиодных лент?

Для простого соединения одной полосы с другой не требуются инструменты, если только вы действительно не собираетесь использовать очень сложные, хорошо детализированные пространства, такие как выставочный зал или художественная галерея, для создания более визуально продвинутого освещения.

С беззазорными соединителями, перемычками, 2-полосными разветвителями постоянного тока и гнездовыми разъемами постоянного тока вы можете делать все понемногу: от соединения сегментов полосы с диммерами, обхода зазоров и углов, настройки уникального дизайна освещения и разделения мощности или управляющих сигналов. в двух разных направлениях без помощи инструментов или специального оборудования. Итак, прежде чем думать о создании более постоянного светильника, вы можете изучить возможности комплектов ленточного освещения и компонентов, которые увеличивают привлекательность вашей установки.

Что еще мне нужно знать?

При подключении светодиодных лент убедитесь, что ленты правильно выровнены. Батареи, например, имеют положительную и отрицательную стороны, отмеченные знаком «+» соответственно. Они должны быть подключены соответствующим образом к соответствующей стороне разъема (также отмеченной знаком «+» для вашего удобства). Если полоски выровнены правильно, убедитесь, что штыри обеспечивают хорошее соединение, вам может потребоваться осторожно надавить на них. их, чтобы получить их в самый раз.Если вам нужна дополнительная помощь, попробуйте поискать здесь.

Атмосферостойкие светодиодные полосы

, с другой стороны, как и наша серия Luma10, атмосферостойкий материал покрытия может попасть в разъемы. Очистить весь лишний материал должно быть достаточно, чтобы ваши полоски начали работать, при условии, что они правильно выровнены и зубцы хорошо соединены.

Световые проекты - это хорошо продуманные планы, основанные на видении и воображении. Иметь рисунок, каким бы грубым он ни был, тоже пригодится.Это лишь некоторые из вещей, которые вам нужно учитывать, прежде чем приступать к любому световому проекту.

Вы можете поделиться с нами своими идеями или, что еще лучше, если у вас есть вопрос, на который мы еще не ответили, отправьте его по адресу [email protected], и мы будем рады ответить на них как можно лучше.

Наши сотрудники по обслуживанию клиентов будут рады помочь вам с любыми проблемами, вопросами и предложениями. Вы также можете связаться с командой напрямую по телефону (225) 304-0408.

Как разрезать и повторно подключить светодиодные ленты с помощью беспаечных разъемов

Если вы хотите расширить свои схемы, разрезав полосы и добавив удлинители, возможно, вы захотите использовать наши беспаечные соединители. Они были разработаны для использования кем угодно, независимо от их способности паять провода. Вот как их установить и как убедиться в правильности работы.

Перед тем, как начать, имейте в виду, что изменение или обрезка светодиодной ленты аннулирует ее гарантию.Поэтому мы просим вас тщательно протестировать и проверить свою полосу, чтобы убедиться, что она полностью работоспособна, перед тем, как разрезать ее.

Первое, что вам нужно сделать, это убедиться, что вы разрезаете полосу в нужном месте. Вы можете найти его на каждых 3 светодиодах, где есть линейный индикатор, окруженный оголенными медными пятнами с обеих сторон. Отрежьте полоску точно по этой линии хорошими ножницами или острым рабочим ножом.

Теперь вам нужно полностью обнажить участки медного разъема на полоске, что означает, что вам нужно удалить всю силиконовую крышку в этой области.Сделайте небольшой надрез рядом со светодиодом (только на силиконе, не доходите до самой полоски) и снимите как можно больше силикона. Затем тщательно очистите полоску медицинским спиртом и небольшой щеткой. Если на медных разъемах останется немного силикона, он не будет работать должным образом. Кроме того, не забудьте удалить клей с нижней части полосы, так как он не позволит беспаечному соединителю легко скользить на место.

Как только это будет сделано, вставьте открытую полоску внутрь беспаечного разъема, а медные разъемы - под маленькие металлические зажимы.Слегка надавите на металлические штифты шариковой ручкой. Вы должны убедиться, что они давят на контакты. Вы также можете попробовать наклеить небольшой кусок изоленты поверх металлических контактов, чтобы, когда вы закроете пластиковую крышку, вы получите некоторую подкладку, которая поможет протолкнуть контакты вниз на разъемах.

Повторите тот же процесс для другой стороны беспаечного разъема. Кроме того, очень важно соблюдать полярность при повторном соединении частей полосы (R, G, B и V + должны совпадать).

Итак, вы расширили схему светодиодной ленты!

Как установить светодиодные ленты в автомобиле

Хотите добавить в свою поездку удивительного стиля и цвета ? Вы можете не только сделать это самостоятельно, но и получить отличные результаты за меньшую цену, чем пара колонок!

Мне очень нравится помогать другим, поэтому я упорно трудился, чтобы составить это подробное руководство для самостоятельной сборки, которое покажет вам, как установить светодиодные ленты в автомобиле.

Хотите увидеть, как они выглядят, прежде чем тратить время и силы? Обязательно посмотрите мое демонстрационное видео в конце.

Инфографика - Автомобильные светодиодные фонари: факты и советы

Что такое светодиоды?

Светодиоды (СИД) - это полупроводниковые компоненты, излучающие свет. Полупроводники - это основные электронные элементы, состоящие из кремния и других элементов, которые позволяют электронам (электрическому току) течь определенным образом. Диоды - это «односторонние клапаны», которые позволяют току течь только в одном направлении.Интересным свойством является то, что они также излучают видимый свет. Анод (положительный вывод) подключается к положительному источнику питания, а катод (отрицательный провод) подключается к заземлению или (-) проводу.

Светодиоды (LED) - один из важнейших компонентов в мире электроники. Они существуют уже несколько десятилетий, но за последние 10-15 лет или около того они стали все более полезными в нашей повседневной жизни. Это также относится и к домашнему, и к автомобильному освещению.

Светодиоды

работают по принципу полупроводникового перехода .Другими словами, они содержат два разных материала, таких как кремний и германий, соединенные вместе, чтобы сформировать переход или мост, который образует диод.

Диоды чрезвычайно важны для мира электроники, так как они представляют собой электрические односторонние клапаны, так сказать.

Этот принцип лежит в основе микроскопических транзисторов, которые позволяют микропроцессорам и многим другим чудесам современной техники работать.

Крошечные компоненты, такие как светодиодный чип (сами полупроводниковые материалы), очень чувствительны, но заключены в чрезвычайно твердый и прочный эпоксидный корпус.Провода прикреплены к крошечным компонентам для подключения питания.

Если вы хотите узнать больше о различных типах светодиодов, посетите эту страницу.

Как светодиоды производят свет

У диодов есть особый побочный эффект, когда они пропускают электричество - они излучают свет! Цвет излучаемого света зависит от материалов, из которых он сделан.

С годами все больше и больше компаний улучшали их и теперь производят дешевые, великолепно выглядящие светодиоды, которые могут излучать свет самых разных цветов.

Однако, в отличие от обычных лампочек, светодиоды работают при низком напряжении (скажем, около 1,5 В каждый). Это означает, что они должны использоваться с резистором для ограничения протекающего тока, в противном случае они быстро перегорают.

Резисторы

используются со светодиодами при питании от автомобильного напряжения (обычно где-то около 12 В).

Сравнение светодиодов и лампочек и неоновых ламп

Светодиоды

имеют ряд преимуществ перед лампами накаливания (накаливания) и неоновыми трубками.Вот сравнительная таблица, в которой показаны некоторые плюсы и минусы трех типов.

КРИТЕРИИ ЛАМПОЧКИ СИД ЛАМПОЧКИ НЕОНОВЫЕ ТРУБКИ
Потребляемая мощность Низкая Умеренное / высокое Низкая
Стоимость Низкая Низкое / среднее Средний / высокий
Напряжение Низкая Низкий / по мере необходимости High (специальный блок питания)
Прочность Отлично Плохо / умеренно Плохо / умеренно
Ожидаемая продолжительность жизни Чрезвычайно высокий (десятки тысяч часов) Низкая / средняя (сотни часов) Низкое / среднее (сотни часов)
Эффект «мягкого» свечения Плохо Ярмарка Отлично

Как видно из таблицы, светодиоды обладают значительными преимуществами почти во всех значимых категориях.Они также более рентабельны.

Это не только потому, что они очень долговечны и имеют чрезвычайно долгий срок службы (обычно 10 000 часов), но и потому, что для работы им требуется более низкое напряжение.

Одним из недостатков является то, что они не могут воспроизвести «мягкое свечение» неоновых ламп, но в целом это незначительный недостаток. Когда все сделано хорошо, они все равно выглядят великолепно!

Как работают многоцветные светодиоды RGB?

Изображение, показывающее крупным планом разноцветный красно-зелено-синий (RGB) светодиод.Эти светодиоды на самом деле представляют собой комбинацию трех отдельных красных, зеленых и синих светодиодов, собранных вместе. Современные многоцветные светодиоды очень крошечные, а некоторые имеют размер всего несколько миллиметров!

Красный, зеленый и синий (RGB) светодиоды состоят из 3 отдельных цветных светодиодных сегментов, объединенных в один небольшой корпус.

Так же, как изображения, отображаемые на мониторе вашего компьютера или на жидкокристаллическом дисплее телефона (ЖКД), цвета воспроизводятся с разными уровнями яркости, образуя различные цветовые комбинации.

Светодиоды

RGB имеют 3 разъема: по одному для каждого цвета. Используя специально разработанный светодиодный контроллер, три цвета управляются с разными уровнями яркости, и получаются разные оттенки цветов.

Конечно, также могут быть произведены основные красный, зеленый и синий цвета. Количество вариантов цвета и яркости, которые вы можете выбрать, зависит от возможностей используемого контроллера.

Как работают светодиодные ленты?

Схема, показывающая устройство и основные принципы работы светодиодных лент для автомобилей.Источник питания 12 В питает контроллер световой полосы, который управляет каждой световой полосой отдельными сигналами включения / выключения красного, зеленого и синего цветов. С помощью этих форм сигналов становятся возможными сочетания яркости и цвета. Резисторы необходимы для ограничения силы тока, которую может получить каждый сегмент светодиода.

Светодиодные ленты работают от специального источника питания, который контролирует количество времени (и цвет) включения и выключения светодиодов.

В то время как простые одноцветные светодиодные ленты не нуждаются в источнике питания, они не могут иметь различные цветовые комбинации и специальные функции, такие как затемнение или пульсацию музыкальных звуков.

Контроллер светодиодов делает это возможным в более совершенных световых лентах за счет очень быстрого включения / выключения с отдельной проводкой для каждого отдельного цвета RGB.

Светодиодные ленты содержат равномерно распределенный набор из нескольких светодиодов RGB и резисторов, соединенных параллельно. При включении каждый цвет получает отдельный сигнал включения / выключения от блока контроллера драйвера светодиода. Это позволяет использовать различные уровни яркости и цветовые комбинации.

Чем дольше светодиод включен, тем ярче он будет казаться вашим глазам.Если один цвет включен больше, чем другие, этот цвет будет более заметным. (Например, если синий цвет включается чаще, чем красный, вы увидите смесь цветов с большим количеством синего)

Каждая световая полоса соединяется параллельно с другими световыми полосами в большинстве световых наборов.

Выбор отличного комплекта светодиодных лент

Автомобильные светодиодные полосы, такие как , этот популярный от Amazon, который я тестировал. - отличное предложение за деньги и предлагают множество опций, включая изменение цвета, пульт и пульсирующую музыку.

Определенно важно приобрести хорошие светодиодные светильники. Сегодня их так много продано, что при покупках может стать головной болью!

Хотя вы можете купить простой набор одноцветных световых полос примерно за 10 долларов (как здесь), я рекомендовал потратить еще несколько долларов.

Мой совет - поищите устройство со следующими характеристиками:

  • Хорошие отзывы покупателей и счастливые пользователи
  • Достаточно удобен для установщика
  • Предлагает многоцветные режимы
  • Музыкальный режим для изменения звука
  • Режимы вращения цвета (градиент, быстрый и т. Д.)
  • Регулировка яркости

Не нужно много тратить, скажем, 30 долларов или меньше.Вот отличный пример набора световых полос, который делает все это и многое другое по отличной цене.

Инструкции, прилагаемые к подобным китайским продуктам, могут быть трудными для понимания, так что будьте готовы к этому!

Расходные материалы, инструменты и список покупок

Очень разумно составить список того, что вам понадобится, прежде чем начать. Это займет всего несколько минут и действительно поможет вам лучше подготовиться к особенностям установки в вашем автомобиле!

Я рекомендую составить основной список того, что вам может понадобиться, прежде чем вы начнете устанавливать светодиодные фонари в свой автомобиль.

инструментов:

  • Мультиметр (для измерения напряжения) - предпочтительнее тестовой лампы
  • Инструмент для обжима соединителей
  • Отвертки и др. (Необходимые для вашего автомобиля)
  • Кусачки или кусачки с приспособлением для обрезки проволоки

Я настоятельно рекомендую приобрести недорогой, но хороший мультиметр (слева) , такой как эта самая продаваемая бюджетная модель от Amazon , а также инструмент для обжима проводов и соединители для обжима проводов (справа) перед началом установки.Вы получите профессиональные результаты, и это будет намного проще!

Припасы:

  • Проволочные стяжки (обычно продаются в пакетах по 100 штук или более), длиной 6 дюймов или аналогичные
  • Соединители для опрессовки проводов (малый ассортимент)
  • Рулон изоленты
  • Клей быстросохнущий хорошего качества
  • Переходники отводов предохранителей (при подключении от блока предохранителей)

Если вы устанавливаете световые полоски на плоские (или другие материальные) поверхности, я действительно рекомендую использовать отличный клей, такой как этот фантастический суперклей Gorilla , с которым легко работать.Чтобы сделать монтажную проводку аккуратной или прикрепить светильники к проводам или другим близлежащим объектам, определенно возьмите такие маленькие проволочные стяжки.

Хотя сейчас это может показаться неважным, я настоятельно рекомендую взять с собой пачку стяжек. Они невероятно полезны для того, чтобы держать провода вместе, красиво и аккуратно.

Они также очень удобны для крепления световых полос на металлических скобах или ближайшей проводке (и других объектах) под приборной панелью и сиденьями.

Установка светодиодного освещения в автомобиле: начало работы

Чтобы установить светодиодное освещение, вам нужно сделать всего несколько основных шагов. Хорошая новость в том, что в большинстве случаев это не так уж и сложно! На то, чтобы сделать это правильно, нужно время, но оно того стоит!

Вам необходимо запланировать следующее:

  1. Подключите контроллер (или световые приборы напрямую) к источнику питания +12 В и заземлению
  2. Надежно закрепите световые полосы
  3. Проверить работу и проверить работу

В большинстве случаев вам не нужно прокладывать какие-либо провода к батарее.Светодиодные фонари потребляют относительно небольшое количество энергии, поэтому в большинстве автомобилей они могут быть подключены к заводской стереосистеме или проводке прикуривателя.

Есть еще несколько источников, о которых я упомяну позже.

Как подключить светодиодные фонари 12 В в автомобиле

Многие комплекты включают вилку прикуривателя с переключателем включения / выключения. Хотя использование розетки для сигарет для питания набора - простой вариант, это не лучший и не самый изящный способ. Однако для временного использования это нормально.

Хотя комплекты светодиодного освещения салона часто включают в себя вилку питания от прикуривателя, это не лучший вариант. В идеале вы захотите подключить их к выключателю зажигания, как автомобильную стереосистему.

Схема подключения светодиодной ленты

Для питания устройства вам необходимо подключить его к вспомогательному проводу , чтобы получить источник питания +12 В, который включается или выключается вместе с зажиганием.

Обычно можно найти провод, который подходит для этого, в одном из нескольких мест:

  • За магнитолой (обычно первый вариант)
  • На проводку гнезда прикуривателя
  • На блоке предохранителей в салоне автомобиля

Как найти дополнительный провод +12 В (ACC)?

1.Найдите цвета проводки вашего автомобиля

Я рекомендую поискать цветовую кодировку проводов для вашего автомобиля на сайте The12volt.com. В большинстве случаев вы найдете цвета и схемы для проводки вашего автомобиля или грузовика.

Если не получится, ничего страшного. Мы вернемся к плану №2.

2. Проверяйте проводку, пока не найдете подходящий провод

Для этого шага вам понадобится цифровой тестовый измеритель (как я упоминал ранее). Основная причина в том, что в современных автомобилях не вся проводка рассчитана на 12 В.У некоторых теперь есть сигнальные линии или другая проводка с напряжением ниже +12 В.

Осторожно! Простая контрольная лампа не может показать реальное напряжение в проводке и может вызвать потенциальные проблемы с автомобилем. Использование тестовой лампы может привести к случайному использованию низковольтного провода, что может привести к тому, что ваши светодиодные лампы не работают или не будут работать правильно.

Вы можете попробовать снять магнитолу и при включенном зажигании проверить проводку, пока не найдете провода +12 В. Затем проверьте еще раз при выключенном зажигании, чтобы решить, какие из них подходят.

3. Отвод блока предохранителей

Блок предохранителей транспортного средства, содержащий источник питания для радио - и ваш набор светодиодов - обычно находится в одном из нескольких мест. (Вверху) Под панелью на самой приборной панели или (внизу) в нижней части со стороны водителя рядом с педалью тормоза. В руководстве пользователя обычно есть ярлыки для предохранителей.

Кроме того, есть еще один вариант - подключение к источнику питания на блоке предохранителей. Обычно они находятся в левой части приборной панели, рядом с левой нижней частью интерьера или под панелью на самой приборной панели.

Вы можете использовать руководство по эксплуатации автомобиля, чтобы показать вам, какой предохранитель предназначен для какой цели. У большинства автомобилей есть один источник питания для радио, от которого вы можете получить питание.

Монтажные адаптеры блока предохранителей позволяют легко отсоединить силовую цепь для установки светодиодных фонарей. Вы вставляете их вместо оригинального предохранителя, а затем подключаете провод питания.

Если вы отключаете блок предохранителей, подумайте о том, чтобы взять переходник проводки предохранителя. Они могут сделать это так просто!

Если у вас нет руководства пользователя, вы можете использовать тестовый прибор для проверки мощности предохранителя при включенном и выключенном зажигании, пока не найдете подходящий.Затем используйте переходник с предохранителем или другое соединение для подсоединения провода питания светодиода.

Вот несколько отличных, которые значительно упростят установку.

Подключение проводки

После того, как вы найдете подходящий источник энергии, вам потребуется:

  • Подключите провод питания светодиода
  • Заземлите отрицательный провод питания

Вот полезная диаграмма с ясным объяснением некоторых идей.


Монтаж светодиодных лент

Поскольку многие комплекты светильников (например, тот, который я использую здесь) имеют световые полосы, постоянно прикрепленные к блоку управления, длина проводов ограничена.Однако для большинства типичных установок этого должно хватить.

Я измерил 48 ″ (122 см) и 58 ″ (147 см) для передней и задней части на моем. Это примерно 4 фута (1,22 м) и 5,6 фута (1,7 м) в длину для каждой передней и задней пары.

Расположение световых полос в салоне

Схема, показывающая типичное расположение светодиодных лент в салоне автомобиля. Отличные места находятся под приборной панелью для 2 передних сидений, а также на передних или задних сиденьях.В большинстве случаев используйте световые полосы с кабелями большей длины.

В идеале световые полосы (при условии, что у вас их 4, что есть в большинстве комплектов) нужно установить здесь:

  • Спереди слева и справа: под приборной панелью, лицевой стороной вниз
  • Слева и справа сзади: под / на передних или задних краях передних сидений

Убедитесь, что они обращены к тем участкам, на которых должно появиться световое свечение.

Вы также можете временно протестировать их, используя качественную ленту, чтобы удерживать их на месте, прежде чем устанавливать их навсегда.

Расположение контроллера

Контроллер светодиодной подсветки (для тех, у кого есть пульт дистанционного управления и / или звуковой датчик) должен быть доступен с пульта дистанционного управления и должен быть размещен там, где он может правильно воспринимать звук. Установите его с одной стороны центральной консоли приборной панели, где он немного спрятан. Скорее всего, лучше всего со стороны водителя (как показано на схеме выше).

Светодиодные контроллеры

, которые предлагают дистанционное управление, обычно используют датчик типа инфракрасного приемника (IR).Для этого требуется прямое соединение с датчиком в блоке управления.

Кроме того, модели (например, показанная здесь) также имеют внутренний звуковой датчик. В обоих случаях вам необходимо разместить блок управления там, где он не полностью закрыт и где с ним может работать пульт дистанционного управления. Обычно я предлагаю сторону водителя, немного спрятанную под приборной панелью.

Установка световых полос и кабелей (и почему клейкие ленты могут быть плохим выбором)

На приведенной выше схеме показаны 2 отличных способа установки светодиодных лент в вашем автомобиле.Я больше не рекомендую самоклеющиеся полоски, даже включенные на световые полоски. После воздействия тепла в салоне автомобиля они часто выходят из строя.

Хотя светодиодные ленты обычно включают самоклеящуюся ленту на обратной стороне полос, это часто ненадежно. Причина в том, что клей выходит из строя после нескольких сеансов теплового воздействия, вибрации и ударов ногами в автомобиле.

По этой причине я рекомендую два метода, о которых упоминал ранее:

  • Используйте высококачественный клей для крепления к пластиковым панелям под панелью приборов
  • Используйте проволочные стяжки для крепления световых полос к жгуту проводов автомобиля или кронштейнам приборной панели

Использование высококачественного гелевого суперклея, такого как Gorilla Glue, - отличная идея.Хотя это может показаться постоянным, вам понадобится всего несколько маленьких капель (примерно 4–5) на каждую световую полоску. Клей быстро сохнет, но с гелевым клеем легко работать и он довольно прочный.

Обязательно предварительно очистите все поверхности спиртом и тканью, спиртовой салфеткой или хорошим очистителем для поверхностей. Кремний и другие защитные продукты, такие как Armor All, оставляют остатки, препятствующие хорошему прилипанию клея.

Кроме того, проволочные стяжки просты в использовании и позволяют реализовать множество творческих идей по установке.Почти любой ближайший объект или отверстие можно использовать для поддержки световой полосы.

Крепление световых полос к сиденьям

Аналогичным образом, прикрепив световые полосы под приборной панелью, вы можете сделать то же самое и для сидений.

Если вы не хотите использовать перманентный клей, вы также можете рассмотреть возможность использования подлинной липучки . Обычная липучка, как правило, имеет плохой клей и не прослужит долго.

По возможности используйте проволочные стяжки на каркасе сиденья, если таковые имеются.Проволочные стяжки очень прочные, но их можно разрезать и удалить позже без каких-либо необратимых повреждений.

Сделайте вашу систему более яркой! Пример светодиодного освещения стойки усилителя

Хотите добавить в вашу систему особого стиля и класса? Отличная идея - использовать светодиодные полосы, обращенные к усилителю, чтобы создать прохладное мягкое световое свечение, которое выглядит резким. На фото выше: Моя собственная автомобильная стойка усилителя, которую я построил.

На фото выше вы видите мою кастомную стойку автомобильного усилителя с подсветкой внутри.Светодиодные полосы также отлично подходят для вашей собственной недорогой стойки усилителя!

Просто разместите их вокруг ваших усилителей (столько сторон, сколько вам нужно или имеет смысл для вашей системы) так, чтобы они были обращены к усилителям. Он придаст красивому образу , которым вы с гордостью сможете похвастаться.

Фактически, вы можете использовать простое реле, подключенное к удаленному проводу и питанию от усилителя +12 В и клемм заземления, чтобы они сработали автоматически вместе с вашей системой.

Заключительные записи и демонстрационное видео

Пример комплекта, установленного на седан Тойота.Результаты отличные!

Добавление светодиодных фонарей в интерьер вашего автомобиля - это очень крутой проект , который вы можете сделать сами! Результаты отличные и один из самых экономичных способов действительно оживить вашу поездку.

Как я уже упоминал ранее, хороший набор светодиодных лент не сломает банк. На самом деле этот набор многоцветных автомобильных светодиодных лент, который я купил на Amazon, стоит менее 20 долларов. Его тоже легко установить.

Дополнительное чтение

Кстати, о переходе на новый уровень… У вас уже есть усилитель? Если пришло время для обновления, взгляните на мой список лучших 4-канальных усилителей по качеству звука.

Есть вопросы, предложения или идеи? Не стесняйтесь оставлять комментарии ниже или отправлять мне сообщения.

FAQ


На этой странице мы постараемся ответить на наиболее часто задаваемые вопросы. Конечно, вы также можете связаться с нами, если у вас возникнут вопросы!

Содержание
- Как добиться желаемого светового эффекта с помощью светодиодных лент?
- Какие области применения светодиодных лент?
- Достаточно ли яркая светодиодная лента, которую я хочу использовать?
- Как узнать, что продаваемые вами светодиодные ленты хорошего качества?
- Что выбрать: RGB (несколько цветов) или одноцветную светодиодную ленту?
- Какие продукты мне нужны?
- Одноцветная светодиодная лента
- Светодиодная лента RGB

У вас есть технические вопросы, как все подключить?
Пожалуйста, ознакомьтесь с нашим руководством.

Не можете найти свой вопрос?
Свяжитесь с нами или воспользуйтесь живым чатом! (Внизу справа)

Как добиться желаемого светового эффекта с помощью светодиодных лент?


Вероятно, у вас уже есть представление о том, как вы хотите применить светодиодные ленты в своем проекте. Но как добиться оптимального результата?

Первое, что нужно иметь в виду, это то, что светодиодные ленты лучше всего использовать для непрямого освещения .

Постарайтесь разместить светодиодные ленты таким образом, чтобы они и сами световые точки оставались скрытыми.Если вы видите световые точки, красивый эффект непрямого освещения сразу пропадает. Конечно, есть и приложения, в которых желательно оставлять световые точки на виду. Это во многом зависит от эффекта, который вы хотите создать!

Какие области применения светодиодных лент?


Если вы креативны, приложения, конечно, бесконечны. Ниже вы найдете несколько примеров популярных применений светодиодных лент.

Cove lighting

Светодиодные ленты широко используются здесь, и эффект отличный.Светодиодная лента скрыта от глаз в бухте, создавая красивый эффект освещения от невидимого источника. Поскольку светодиодная лента содержит много световых точек на метр (от 60 до 120!), Свет распределяется равномерно и никогда не прерывается, как при использовании ЛЭП.

Освещение кухни

Светодиодные ленты можно использовать во многих местах на кухне. Например, в качестве непрямого освещения столешницы или освещения в шкафах и под ними.

Освещение аквариума


Обычно для освещения аквариумов используется комбинация белых, холодных белых, синих и красных светодиодных лент.Синий и холодный белый хорошо подходят для ночного освещения, а белый - для дневного освещения. Убедитесь, что вы используете водонепроницаемые светодиодные ленты или светодиодные полосы!

Если вы хотите осветить и аквариум, важна не только эстетика. Растительный и животный мир в аквариуме также зависит от хорошего освещения. Так что, если есть какие-либо сомнения, не стесняйтесь обращаться к нам за советом по этому поводу.

Освещение шкафа

Светодиодные ленты часто идеальны для использования в шкафах, где есть «проблемы с освещением», поскольку недостаточно места для размещения ТЭЛ или галогенных пятен.Светодиодная лента помещается в самые маленькие углы и за самые маленькие полки, поэтому всегда есть решение, используя светодиодные ленты!

Освещение стеклянных поверхностей, картин и т. Д.

Светодиодные ленты из-за равномерного распределения света и легкости, с которой вы можете сгибать их вокруг углов, очень популярны для таких применений.

Конечно, у светодиодных лент гораздо больше областей применения. Нам всегда очень интересны световые проекты наших клиентов.Итак, у вас есть фотографии вашего проекта или, может быть, вам нужен совет? Не стесняйтесь обращаться к нам по адресу info [at] buyledstrip.com!

Достаточно ли яркая светодиодная лента, которую я хочу использовать?

Технические характеристики каждой светодиодной ленты можно найти на нашем веб-сайте в нижней части страницы описания соответствующей светодиодной ленты. Здесь вы найдете потребляемую мощность в ваттах на метр и световой поток в люменах на метр. Но если эти числа не имеют для вас никакого смысла, вы можете использовать следующие практические правила:


Сравните светодиодную ленту с обычным TL:

Потребляемая мощность Светодиодная лента x 1.5 = Потребляемая мощность TL
Пример: допустим, светодиодная лента потребляет 9,8 Вт / метр. Таким образом, один метр этой светодиодной ленты равен 9,8 Вт x 1,5 = +/- 15 Вт TL.


Сравните светодиодную ленту с галогенным прожектором:

Потребляемая мощность Светодиодная лента x 7 = Потребляемая мощность галогенная прожекторная лампа
Пример: данная светодиодная лента потребляет 9,8 Вт на метр. Итак, один метр этой светодиодной ленты равен 9,8 х 7 = +/- 70 Вт галогенного освещения.

Светодиодная лента слишком яркая? Затем вы можете использовать светодиодный диммер. Все светодиодные ленты на нашем сайте регулируются по яркости.

Как узнать, что продаваемые вами светодиодные ленты хорошего качества?

На всю нашу продукцию распространяется двухлетняя гарантия. Вы также можете передумать через 30 дней после покупки. Поэтому, если по какой-либо причине светодиодные ленты вас не устраивают, вы можете вернуть их нам для получения полного возмещения. (Обратите внимание, что клейкая полоса, если она есть, должна быть неповрежденной)

Мы обслужили более 5000 довольных клиентов.Если что-то пойдет не так, мы сделаем все, что в наших силах, чтобы помочь вам. Наши клиенты оценивают нас средней оценкой 9,3 .


(Вы также можете увидеть обзоры в правом верхнем углу этой страницы. Они на голландском языке)

Что выбрать: RGB (многоцветную) или одноцветную светодиодную ленту?


Существует примерно два типа светодиодных лент: светодиодные ленты, которые могут воспроизводить один фиксированный цвет, и светодиодные ленты, которые могут воспроизводить все возможные цвета. Последние называются «RGB».Светодиод на этих светодиодных лентах выглядит так:

Итак, если мы присмотримся, светодиод RGB на самом деле состоит из трех маленьких светодиодов: красного, зеленого и синего. Смешивая эти три цвета различными способами, можно получить все цвета, включая белый. В сочетании с контроллером RGB можно создавать всевозможные великолепные световые эффекты. Это делает светодиодные ленты RGB очень популярным продуктом.

Тем не менее, есть причины (помимо цены) выбрать одноцветные светодиодные ленты вместо светодиодных лент RGB.

Самая важная причина заключается в том, что если вам действительно нужен теплый белый свет, одноцветная светодиодная лента с теплыми белыми светодиодами дает гораздо более приятный свет, чем светодиодная лента RGB. В то время как светодиодная лента RGB может воспроизводить любой цвет, теплый белый свет, создаваемый такой полосой, является лишь приблизительным. В конце концов, светодиод RGB состоит всего из трех цветов: красного, зеленого и синего! Настоящий (теплый) белый свет состоит из смеси всех возможных цветов, которые светодиод RGB просто не может воспроизвести.Поэтому, если для вас важнее иметь отличный теплый белый свет, чем возможность использования нескольких цветов, мы всегда рекомендуем выбирать одноцветную светодиодную ленту теплого белого цвета.

Какие продукты мне нужны?


Наши светодиодные ленты работают от 12 вольт. Настенная розетка - 110-230 Вольт. Итак, подключить светодиодную ленту напрямую к розетке невозможно, и вам понадобится блок питания. Конечно, есть исключения, когда вы можете подключить светодиодную ленту 12 В напрямую, например, в лодках и автомобилях, где аккумулятор уже работает от 12 вольт.

У нас есть ряд полных комплектов светодиодных лент (не водонепроницаемых) на нашем веб-сайте, которые включают подходящий блок питания. Мы предлагаем вам сначала проверить эти наборы, чтобы узнать, можете ли вы использовать один из них. В противном случае необходимо заказывать продукцию отдельно:

Одноцветная светодиодная лента
Для подключения светодиодной ленты к напряжению 110-230 В необходим блок питания. Для работы одноцветной светодиодной ленты больше ничего не нужно. Как видите, на нашем сайте вы можете найти различные блоки питания мощностью от 12 до 250 Вт.Какой выбрать?

Как выбрать источник питания
1) Прокрутите вниз страницу описания светодиодной ленты, которую вы хотите использовать, и найдите в разделе « подробности ». В этом примере мы будем использовать светодиодную ленту Warm White 60 LED / m .

2) Посмотрите «Мощность: XX Вт на метр». Для этой светодиодной ленты вы найдете 4,8 Вт на метр.

3) Определите, сколько метров светодиодной ленты вам нужно.Пример: вам нужно 9 метров этой светодиодной ленты. Потребляемая мощность на метр составляет 4,8 Вт, поэтому общая потребляемая мощность 9 метров этой полосы составляет 43,2 Вт.

4) Выберите блок питания, который может выдерживать как минимум 43,2 Вт. В этом случае блока питания мощностью 12 или 36 Вт недостаточно. В этом случае блок питания мощностью 60 Вт - правильный выбор.

Если вы хотите иметь возможность изменять яркость светодиодной ленты, вы можете использовать светодиодный диммер. Этот диммер устанавливается между источником питания 12 В или блоком питания и светодиодной лентой.Для диммера мы также рекомендуем сначала ознакомиться с техническими характеристиками, чтобы узнать, какова максимальная мощность для этого светодиодного диммера. Например, если вы посмотрите на этот светодиодный диммер, максимальная мощность, которую вы найдете, составляет 24 Вт. Не подключайте к этому диммеру светодиодное освещение мощностью более 24 Вт! В приведенном выше примере 9-метровой светодиодной ленты с потребляемой мощностью 43,2 Вт вам понадобится диммер большего размера, как этот, с максимальной мощностью 75 Вт.

У вас есть технические вопросы, как все подключить?
Пожалуйста, ознакомьтесь с нашим руководством.

Светодиодная лента RGB
Для использования светодиодной ленты RGB вам всегда нужен контроллер RGB, даже если вы подключаете его напрямую к 12 вольт. Это связано с тем, что контроллер RGB смешивает цвета светодиодной ленты RGB и позволяет вам устанавливать цвет и световые эффекты. Контроллер RGB также может изменять яркость. Как и при выборе светодиодного диммера (см. Выше), вам необходимо убедиться, что вы не превышаете максимальную мощность контроллера RGB. Если вы посмотрите, например, на этот контроллер RGB, вы обнаружите, что максимальная мощность составляет 72 Вт.Другие контроллеры имеют максимальную мощность 144 или 216 Вт.

Для подключения светодиодной ленты RGB к напряжению 110–230 вольт вам также понадобится блок питания. Выбор подходящего блока питания осуществляется так же, как и с одноцветной светодиодной лентой (описанной несколькими абзацами ранее).

Можно управлять очень большим количеством светодиодных лент с помощью одного контроллера и одного пульта дистанционного управления. Для этого вам необходимо использовать один или несколько усилителей RGB. К этому усилителю можно подключить еще 144 Вт светодиодного освещения.Подключите дополнительный источник питания (который может выдерживать 144 Вт!) К усилителю и направьте выходной сигнал контроллера RGB на вход усилителя. Затем подключите дополнительную светодиодную ленту к выходу усилителя. Вы можете повторять это бесконечно, поэтому нет ограничений на количество светодиодных лент, которыми вы можете управлять с помощью одного контроллера.


Один контроллер RGB с одним усилителем RGB и двумя блоками питания

У вас есть технические вопросы, как все подключить?
Пожалуйста, ознакомьтесь с нашим руководством.

Не можете найти свой вопрос?
Свяжитесь с нами или воспользуйтесь живым чатом! (Внизу справа)

Можно ли разрезать светодиодные ленты и повторно подключить (краткое руководство)

Если вы покупаете товар по ссылкам на этой странице, мы можем получать комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Посмотрите видео: Как разрезать, подключать и включать светодиодные ленты.

Давние пользователи светодиодов разрезают свои светодиодные ленты так, чтобы они могли достичь желаемого размера.Но все же многие спросят: « можно ли нарезать светодиодные ленты

Да, действительно можно разрезать светодиодные ленты, если вы знаете, как это сделать. В этой статье мы рассмотрим, как это сделать правильно.

Можно ли разрезать светодиодные ленты?

Как было сказано выше, ДА можно резать светодиодные ленты. Однако вы не можете разрезать их в любом случае, так как вы можете случайно повредить их.

Ответ на этот вопрос - НЕТ. На самом деле на светодиодных лентах есть метки, которые указывают, где их разрезать.Считайте эти отметки точками безопасности. Они сообщают, в каких безопасных местах нужно разрезать светодиодные ленты, чтобы не повредить светодиодные ленты. Так что в некотором смысле они были созданы для резки. Вам просто нужно знать, как это делать, когда вам нужно.

Как правильно разрезать светодиодные ленты

Теперь, когда мы установили эти факты, следующий вопрос, который следует задать: «как вырезать светодиодные ленты или соединить две полосы вместе?»

Мы составили пошаговое руководство о том, как разрезать светодиодные ленты и снова соединить их вместе, чтобы вы могли убедиться, насколько это просто:

Можно ли разрезать светодиодные ленты и снова подключить их?

Резка светодиодных лент
  • Измерьте желаемую длину

Первое, что вам нужно сделать, это измерить желаемую длину.На самом деле не рекомендуется просто отрезать части, пока вы не получите желаемую длину, потому что вы можете использовать вторую половину своей светодиодной ленты позже. Итак, измеряйте точность.

Измерение света светодиодных лент поможет вам отрезать нужную длину и идеально установить идеальные светодиодные ленты.

Линия разреза обычно представляет собой две медные точки. Если вы видите две медные точки, значит, вы нашли место, где нужно разрезать полоску.

Наконец, вы можете использовать любые ножницы для работы.Советуем резать медленно, чтобы случайно не отрезать что-нибудь еще.

Подключение светодиодных лент
  • Припаяйте металлический провод к точкам

Чтобы соединить светодиодные ленты, сначала расплавьте припой на две медные точки, пока вы полностью не покроете точки жидким металлом.

  • Соедините провода с пластиковой заглушкой

Купите пластиковую заглушку в строительном магазине, проделайте в ней отверстие и вставьте один черный и один красный провод.Оставьте 1,3 см свободными и снимите эту часть.

  • Припаяйте провода к светодиодной ленте

Скрутите концы проводов, пока они не будут связаны вместе, затем припаяйте их к светодиодным лентам.

Часто задаваемые вопросы

Пройдя через шаги, вот несколько часто задаваемых вопросов, которые обычно задают нам начинающие пользователи светодиодных лент. Мы предоставили нижеприведенные вопросы и ответы для наших читателей.

Безопасно ли резать светодиодные ленты?

Да, это определенно безопасно.Светодиодные ленты на самом деле предназначены для резки, поскольку на них есть линии разреза. Если вы случайно пропустите линию разреза, вы не пострадаете, но можете повредить светодиодную ленту.

Можно ли отрезать и подключить светодиодные ленты?

Да, вы можете повторно соединить отрезанные полосы. Вы можете выполнить шаги, описанные выше, чтобы соединить две полосы вместе, или вы также можете использовать быстрый соединитель (вы можете найти его в любом хозяйственном магазине) и немного клея, чтобы соединить их.

Могу ли я установить светодиодные ленты под шкафами?

Да, ты можешь. Все, что вам нужно сделать, это получить правильные размеры, прикрепить полосу к источнику питания и использовать клей, чтобы прикрепить ее.

Заключение

На этом мы подошли к концу нашего руководства. Таким образом, в следующий раз, когда вас спросят: «, можно ли разрезать светодиодные ленты ?» Вы можете с уверенностью сказать им: «Да, можете.«Вы можете даже показать им эту статью, если хотите.

Вы также можете попробовать это на себе в следующий раз, когда захотите установить светодиодные светильники под прилавком или где-нибудь в доме. Если вам нужны полоски покороче, нарежьте их правильно. Если вам нужны более длинные полоски, прикрепите другие полоски к уже имеющейся. Это руководство определенно поможет вам в этом.

Интересуют датчики движения фары? Прочтите ЗДЕСЬ, чтобы узнать, как сбросить свет датчика наружного движения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
