Как рассчитать диодный мост для трансформатора. Расчет и выбор диодного моста для трансформатора: пошаговое руководство

Как правильно рассчитать параметры диодного моста для трансформатора. Какие факторы нужно учитывать при выборе компонентов. На что обратить внимание при подборе диодов и конденсаторов.

Что такое диодный мост и для чего он нужен

Диодный мост — это устройство, состоящее из четырех диодов, соединенных определенным образом. Основная задача диодного моста — преобразование переменного тока в постоянный, то есть выпрямление напряжения.

В схемах с трансформаторами диодный мост устанавливается на вторичной обмотке для получения постоянного напряжения нужной величины. Это позволяет использовать трансформатор в качестве источника питания для различных электронных устройств.

Основные параметры диодного моста

При расчете и выборе диодного моста для трансформатора нужно учитывать следующие ключевые параметры:

• Максимальное обратное напряжение диодов
• Максимальный прямой ток диодов
• Падение напряжения на диодах
• Частота переменного напряжения
• Требуемое выходное напряжение
• Требуемый выходной ток

Правильный подбор этих параметров обеспечит надежную и эффективную работу выпрямителя в составе блока питания.

Расчет параметров диодного моста

Для расчета диодного моста нужно выполнить следующие шаги:

1. Определить требуемое выходное напряжение и ток нагрузки
2. Рассчитать действующее напряжение на вторичной обмотке трансформатора
3. Вычислить амплитудное значение напряжения
4. Рассчитать максимальное обратное напряжение диодов
5. Определить необходимый прямой ток диодов
6. Подобрать подходящие диоды по справочным данным

Рассмотрим эти шаги более подробно на конкретном примере.

Пример расчета диодного моста

Допустим, нам нужно получить на выходе напряжение 12 В при токе нагрузки 2 А.

1. Требуемые выходные параметры:

• U_вых
  = 12 В
• I_нагр = 2 А

2. Рассчитаем действующее напряжение на вторичной обмотке трансформатора:

U_втор = (U_вых + 1,4) / 0,9 = (12 + 1,4) / 0,9 ≈ 14,9 В

3. Амплитудное значение напряжения:

U_ампл = U_втор * √2 ≈ 14,9 * 1,41 ≈ 21 В

4. Максимальное обратное напряжение диодов:

U_{обр.макс} = 2 * U_ампл ≈ 2 * 21 = 42 В

5. Необходимый прямой ток диодов:

I_пр = I_нагр * π/2 ≈ 2 * 1,57 ≈ 3,14 А

Выбор диодов для моста

Исходя из полученных расчетов, нам нужны диоды со следующими минимальными параметрами:

• Максимальное обратное напряжение > 42 В
• Максимальный прямой ток > 3,14 А

По справочным данным выбираем подходящие диоды, например, 1N5402 со следующими характеристиками:

• Максимальное обратное напряжение: 200 В
• Максимальный прямой ток: 3 А

Эти диоды с запасом удовлетворяют нашим требованиям.

Выбор конденсатора фильтра

Для сглаживания пульсаций выпрямленного напряжения необходимо установить конденсатор на выходе диодного моста. Емкость конденсатора можно рассчитать по формуле:

C = (I_нагр * 1000) / (2 * f * K_пульс * U_вых)

где:

• I_нагр — ток нагрузки в А
• f — частота сети (50 Гц)
• K_пульс — коэффициент пульсаций (обычно 0,1-0,05)
• U_вых — выходное напряжение

Для нашего примера:

C = (2 * 1000) / (2 * 50 * 0,1 * 12) ≈ 1667 мкФ

Выбираем ближайшее стандартное значение — 2200 мкФ.

Особенности монтажа диодного моста

При монтаже диодного моста следует обратить внимание на следующие моменты:

• Правильное подключение диодов согласно схеме
• Обеспечение хорошего теплоотвода для диодов
• Использование радиатора при больших токах нагрузки
• Качественная пайка всех соединений
• Установка предохранителя для защиты от перегрузки

Соблюдение этих рекомендаций обеспечит надежную работу выпрямителя в течение длительного времени.

Проверка работоспособности собранного моста

После сборки диодного моста необходимо проверить его работоспособность. Для этого выполняем следующие шаги:

1. Подключаем мост к вторичной обмотке трансформатора
2. Измеряем выходное напряжение мультиметром
3. Проверяем наличие пульсаций осциллографом
4. Измеряем ток нагрузки при номинальном режиме работы
5. Контролируем нагрев диодов и конденсатора

Если все параметры в норме, диодный мост готов к эксплуатации в составе блока питания.

Типичные ошибки при расчете диодного моста

При расчете и сборке диодного моста начинающие радиолюбители часто допускают следующие ошибки:

• Неправильный выбор диодов по обратному напряжению
• Занижение рабочего тока диодов
• Недостаточная емкость сглаживающего конденсатора
• Отсутствие теплоотвода для мощных диодов
• Неправильное подключение диодов в схеме моста

Внимательность при расчетах и сборке поможет избежать этих распространенных ошибок.

Как рассчитать диодный мост для трансформатора

Всем известно, что мост может быть сооружен через речку, через дорогу, через овраг. Что это такое и для чего нужен подобный мост? Свойство диодов пропускать напряжение только в одну сторону известно еще из школьной программы по физике. Диодный мост рис. Эта карта показывает схему пайки деталей изделия. Основное его предназначение — преобразовывать переменное напряжение в постоянное.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Диодный мост
• Упрощенный расчет выпрямителя
• Задача (диодный мост) выпрямитель
• Устройство и работа выпрямительного диода. Диодный мост.
• Диодный мост
• Как сделать диодный мост
• Какие диоды нужны для диодного моста? Как правильно подобрать диоды для выпрямления.
• Схема подключения и назначение диодного моста
• Устройство и схема простого блока питания

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Диодный мост

Диодный мост

Преобразовать переменный ток в постоянный поможет диодный мост — схема и принцип действия этого устройства приводятся ниже. В обычной осветительной цепи течет переменный ток, который 50 раз в течение одной секунды меняет свою величину и направление.

Его превращение в постоянный — достаточно часто встречающаяся необходимость. Название описываемого устройства ясно указывает, что эта конструкция состоит из диодов — полупроводниковых приборов, хорошо проводящих электричество в одном направлении и практически не проводящих его в противоположную сторону.

Изображение этого прибора VD1 на принципиальных схемах приведено на рис. Когда ток по нему течет в прямом направлении — от анода слева к катоду справа , сопротивление его мало. При изменении направления тока на противоположное сопротивление диода многократно возрастает.

В этом случае через него течет мало отличающийся от нуля обратный ток. Нетрудно понять, что количество его импульсов пульсаций за одну секунду равно Это не всегда допустимо, но пульсации можно сгладить, если подсоединить параллельно нагрузке конденсатор, имеющий достаточно большую емкость. Заряжаясь во время импульсов напряжения, в промежутках между ними конденсатор разряжается на сопротивление нагрузки.

Пульсации сглаживаются, а напряжение становится близким к постоянному.

Изготовленный в соответствии в этой схемой выпрямитель называется однополупериодным, поскольку в нем используется лишь один полупериод выпрямленного напряжения. Наиболее существенные недостатки такого выпрямителя следующие:. Поэтому применяются такие схемы только для питания устройств малой мощности. Для исправления этой нежелательной ситуации разработаны двухполупериодные выпрямители, которые превращают отрицательные полуволны в положительные.

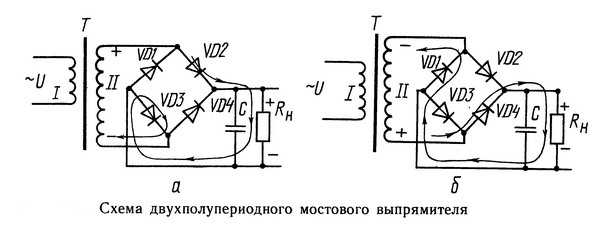

Сделать это можно по-разному, но самый простой способ — использование диодного моста. Диодный мост — схема двухполупериодного выпрямления, содержащая 4 диода вместо одного рис. В каждом полупериоде два из них открыты и пропускают электричество в прямом направлении, а два других закрыты, и ток через них не течет.

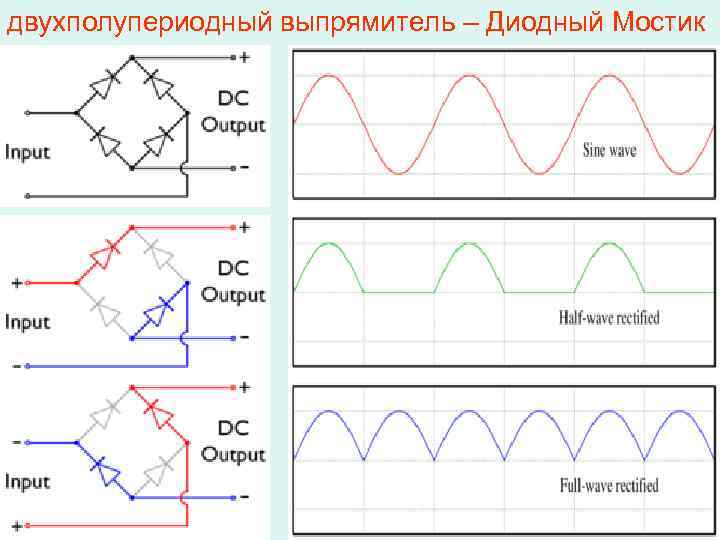

Во время положительного полупериода положительное напряжение приложено к аноду VD1, а отрицательное — к катоду VD3. В результате оба этих диода открыты, а VD2 и VD4 — закрыты.

Во время отрицательного полупериода положительное напряжение приложено к аноду VD2, а отрицательное — к катоду VD4.

Эти два диода открываются, а открытые во время предыдущего полупериода закрываются. Ток через сопротивление нагрузки течет в том же направлении. В сравнении с однополупериодным выпрямителем количество пульсаций возрастает вдвое.

Результат — более высокая степень сглаживания при той же емкости конденсатора фильтра, увеличение КПД используемого в выпрямителе трансформатора. Диодный мост может быть не только собран из отдельных элементов, но и изготовлен как монолитная конструкция диодная сборка. Ее легче монтировать, а диоды обычно подобраны по параметрам. Немаловажно и то, что они работают в одинаковых тепловых режимах. Недостаток диодного моста — необходимость замены всей сборки при выходе из строя даже одного диода.

Еще ближе к постоянному будет пульсирующий выпрямленный ток, который позволяет получить трехфазный диодный мост. Его вход подключается к источнику трехфазного переменного тока генератору или трансформатору , а напряжение на выходе почти не отличается от постоянного, и сгладить его еще проще, чем после двухполупериодного выпрямления. Схема двухполупериодного выпрямителя на основе диодного моста, пригодная для сборки своими руками, изображена на рис.

Выпрямлению подвергается напряжение, снимаемое со вторичной понижающей обмотки трансформатора Т. Для этого нужно подключить диодный мост к трансформатору. Пульсирующее выпрямленное напряжение сглаживается электролитическим конденсатором С, имеющим достаточно большую емкость — обычно порядка нескольких тысяч мкФ. Резистор R играет роль нагрузки выпрямителя на холостом ходу. В таком режиме конденсатор С заряжается до амплитудного значения, которое в 1,4 корень из двух раза выше действующего значения напряжения, снимаемого со вторичной обмотки трансформатора.

С ростом нагрузки выходное напряжение уменьшается. Избавиться от этого недостатка можно, подключив к выходу выпрямителя простейший транзисторный стабилизатор. На принципиальных схемах изображение диодного моста часто упрощают. На рис. Следует заметить, что, хотя прямое сопротивление диодов невелико, тем не менее, оно отлично от нуля. По этой причине они нагреваются в соответствии с законом Джоуля-Ленца тем сильнее, чем больше величина тока, протекающего по цепи. Для предотвращения перегрева мощные диоды часто устанавливаются на теплоотводах радиаторах.

Диодный мост — это практически обязательный элемент любого электронного устройства, питающегося от сети, будь то компьютер или выпрямитель для зарядки мобильного телефона.

Сам себе электрик. Главная Электрооборудование Компоненты электрической цепи Схема и принцип действия диодного моста. Содержание 1. Принцип действия полупроводникового диода 2.

Схема диодного моста 3. Выпрямитель на основе диодного моста. Читайте также Устройство и принцип действия магнитного пускателя Тиристор — принцип работы, устройство и схема управления Как сделать блок питания на 12В своими руками Разбираемся как проверить тиристор мультиметром Частотный преобразователь — принцип работы, схемы подключения и критерии выбора Индуктивный датчик — устройство, принцип работы, параметры и классификация.

Оставить ответ Отменить ответ. Введите комментарий. Введите ваше имя. Как читать электрические схемы — графические, буквенные и цифровые обозначения. Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Какое сечение провода нужно для 5 кВт нагрузки.

Правильный выбор кабеля или провода для электрической проводки в частном доме или квартире — основа безопасной эксплуатации электрических внутренних сетей.

В основе же выборе ЛЭП — это проводная или кабельная линия передачи электроэнергии. Как можно обозначит значение линий электропередач? Есть ли точное определение проводам, по которым передается электроэнергия? В межотраслевых правилах технической эксплуатации электроустановок потребителей есть точное Выбор сечения кабеля по току — таблица ПУЭ, расчеты и нюансы.

В Правилах управления электроустановок четко расписано, сколько тока должна суммарно потреблять городская квартира, а, значит, кабель какого сечения должен быть в ней использован. Карта сайта Контакты Ограничение ответственности Политика конфиденциальности.

Упрощенный расчет выпрямителя

By koly , December 17, in Начинающим. Есть зарядка для авто какая-то полу профи что ли, судя по амперметру, зарядка может аж 25 ампер выдавать, какой-то умелец выдернул отудова диодный мост, собственно вопрос. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic.

Как спаять диодный мост: схема для изготовления. Понизить его до нужной величины поможет трансформатор, а для выпрямления Знание этих данных позволит правильно рассчитать допустимые токи нагрузки, а также.

Задача (диодный мост) выпрямитель

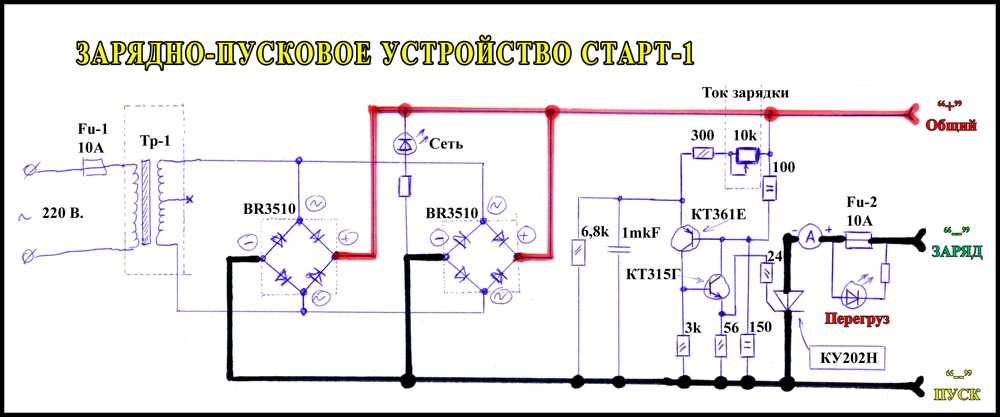

Всем привет, увидел в интернете схему зарядки акб на трансформаторе от старых телевизоров ТС и вспомнил что такой у меня есть. Собрал по схеме, с трансформатора получаем Подскажите пожалуйста что можно сделать, ведь данного напряжения не хватит для зарядки АКБ. Диодный мост. С трансформатора. С диодного моста. Доработок минимум, в инете инфы полно.

Устройство и работа выпрямительного диода. Диодный мост.

Если блок питания выдерживает нагрузки по току 5 Ампер и более можно считать блок питания достаточно мощным. Блок питания на 12 Вольт используют в радиолюбительских схемах. Зарядные устройства автомобильных аккумуляторов имеют устройство, схожее с блоком питания. Блок питания бывает нужен дома тоже. Хотя бы для проверки 12 Вольтовых ламп и радиоприёмников на то же напряжение.

Что вам в них?

Диодный мост

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Как сделать диодный мост

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Задача диодный мост выпрямитель. Напряжение пульсаций не должно превышать 0,1 В. Ток в нагрузке составляет 10 мА. Выберете соответствующее входное напряжение переменного тока, учитывая,что падение напряжения на диоде составляет 0,6 В. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно.

all-audio.pro: Электроника, электротехника — Диодный мост, как а если подключать на обмотку трансформатора 24В питание.

Какие диоды нужны для диодного моста? Как правильно подобрать диоды для выпрямления.

В блоках питания радио- и электроаппаратуры почти всегда используются выпрямители, предназначенные для преобразования переменного тока в постоянный. Связано это с тем, что практически все электронные схемы и многие другие устройства должны питаться от источников постоянного тока. Выпрямителем может служить любой элемент с нелинейной вольт-амперной характеристикой, другими словами, по-разному пропускающий ток в противоположных направлениях. В современных устройствах в качестве таких элементов, как правило, используются плоскостные полупроводниковые диоды.

Схема подключения и назначение диодного моста

ВИДЕО ПО ТЕМЕ: Трансформатор для чайников. Как узнать,сколько витков на вольт?

Блог new. Технические обзоры. Опубликовано: , Версия для печати. Плата-конструктор регулируемого блока питания, или правильный блок питания должен быть тяжелым часть 2. Я думаю что некоторые читатели еще помнят мой обзор конструктора для сборки линейного лабораторного

Для питания различных электронных устройств нам в большинстве случаев необходимо постоянное напряжение определенной величины. Для этого кроме батареек и аккумулятором мы можем использовать вторичные источники напряжения, так называемые блоки питания, функция которых заключается в том, что бы преобразовать сетевое переменное напряжение в постоянное напряжение необходимой величины.

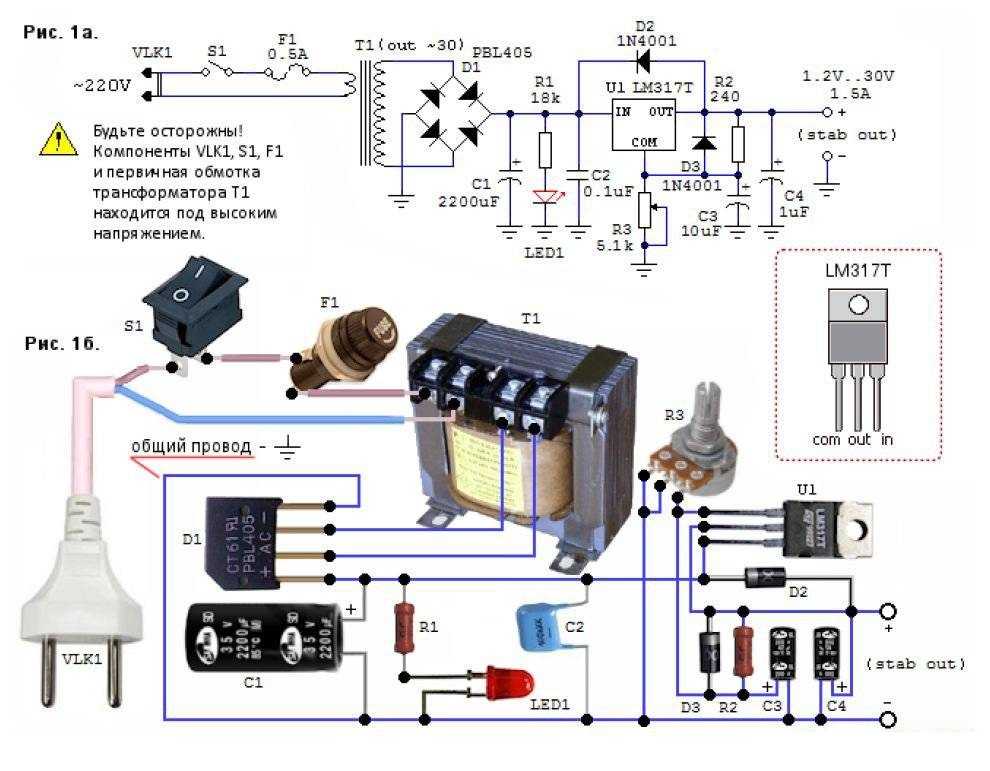

Устройство и схема простого блока питания

Здравствуйте уважаемые читатели сайта sesaga. Продолжаем знакомиться с полупроводниковыми диодами. В предыдущей части статьи мы с Вами разобрались с принципом работы диода, рассмотрели его вольт-амперную характеристику и выяснили, что такое пробой p-n перехода. В этой части мы рассмотрим устройство и работу выпрямительных диодов. Выпрямительный диод — это полупроводниковый диод, предназначенный для преобразования переменного тока в постоянный. Однако, это далеко не полная область применения выпрямительных диодов: они широко используются в цепях управления и коммутации, в схемах умножения напряжения, во всех сильноточных цепях, где не предъявляется жестких требований к временным и частотным параметрам электрического сигнала.

Вернуться в Электроника, электротехника. Сейчас этот форум просматривают: Google [Bot] и гости: 0. Диодный мост, как правильно подобрать номинал конденсаторов Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты Вопросы согласования управляющих модулей с периферией.

Диодный мост, как его проверить

Диодный мост — электрическое устройство, предназначенное для преобразования («выпрямления») переменного тока в пульсирующий (постоянный).

Диодный мост или, как его ещё называют, выпрямитель нужен для преобразования переменного тока в постоянный. Его используют везде, где нужно получить питание постоянным напряжением независимо от мощности прибора, потребляемого тока или величины напряжения.

Устройство

Для выпрямления однофазного напряжения используют схему Гретца из четырёх диодов. Если в схеме стоит трансформатор с отводом от средней точки используют схему из двух диодов.

Мостом называется именно включение четырёх диодов.

Диодный мост может быть выполнен в одном корпусе, а может быть из дискретных диодов, то есть отдельных. Входом диодного моста называют точки подключения переменного напряжения, а выходом — точки с которых снимают постоянное.

Переменное напряжение подают в точки, в которых соединены анод с катодом диодов. На выходе получают плюс и минус, при этом с точки соединения катодов снимают положительный полюс, т. е. плюс питания, а точка соединения анодов является минусом.

На приведенном рисунке изображена схема диодного моста, где мест подключения переменного напряжения обозначены «AC ~», а выход постоянного «+» и «-«.

Некоторые новички наивно предполагают, исходя из принципа обратимости электрических машин, что подав постоянку на мост на оставшихся контактах они получат переменку. Это не так, это не электрическая машина и здесь нужен преобразователь.

На современных диодных мостах контакты помечены также: вход переменки «AC» или «~», а выход по стоянки «+» и «-«. Совместим схему с изображением реального моста, чтобы разобраться, как это выглядит на практике.

Где устанавливают

Диодный мост обычно установлен на входе цепи питания, если выпрямляется сетевое напряжение 220В, такое решение применяется в импульсных блоках питания, в том числе компьютерного блока питания, устройство которого было рассмотрено в одной, из ранее выложенных на сайте . Либо во вторичной обмотке трансформатора, такое включение применяется в обычных блоках питания, например маломощной магнитолы для дома или старого телевизора.

В современных блоках питания чаще используются импульсные схемы, в них диодный мост выпрямляет именно сетевое напряжение, а трансформатором управляют полупроводниковые ключи (транзисторы).

Будьте осторожны:

Если диодный мост стоит на входе по линии 220В, то на его выходе пульсирующее или сглаженное (если есть фильтрующий конденсатор) постоянное по знаку напряжение амплитудой в 310В. В любом случае выпрямленное напряжение увеличивается, относительно переменного.

Тоже касается и остаточного заряда фильтрующих электролитических конденсаторов, они могут биться током, даже когда питание на плату блока питания не подаётся. Их нужно предварительно разряжать лампой накаливания или резистором.

Не стоит разряжать емкость закорачиванием железным инструментом: вас может ударить током, вы можете повредить конденсаторы или дорожки платы.

Приступим к проверке диодного моста

Я буду рассуждать на примере типовой ситуации. Есть нерабочее устройство и его нужно отремонтировать.

Вы решили отремонтировать устройство, при разборке увидели на плате перегоревший предохранитель, защитный резистор или дорожку на печатной плате.

После замены сгоревшего элемента и восстановления дорожки не спешите включать. Начинающие электронщики любят делать «жучки» вместо предохранителя, тогда, тем более, нельзя включать плату.

Если предохранитель вышел из строя не случайно, а из-за проблем на плате блока питания вы получите повторное перегорание предохранителя. А если вместо него поставили жучек, то это включение сопроводить зрелищный фейерверк, возможное повреждение провода или розетки, выбитые пробки и автоматы.

Если пробит диодный мост, то после предохранителя на плате будет КЗ. Чтобы проверить диодный мост на пробой без мультиметра пользуйтесь проверенным способом: подключайте сомнительные блоки пиатния, через лампу накаливания на 40-100 Вт 220В. Она выполнит роль ограничителя тока и плата не повредится, и предохранитель не перегорит. Лампу подключают в разрыв одного из питающих кабелей 220В.

сли диодный мост пробит — лампа засветится в полный накал.

Это достаточно приблизительный способ диагностики диодного моста без мультиметра. Лампа может засветиться и при исправном мосте, если КЗ находится в схеме после него. Проверить диодный мост на обрыв без мультиметра можно и с помощью индикаторной отвёртки, на его выходе, как уже было сказано, должно быть высокое напряжение, если он установлен на линии 220В, неоновый индикатор в отвёртке должен засветиться.

Проверка диодного моста мультиметром

Любую деталь в электрической схеме нужно выпаивать перед её проверкой и прозвонкой. Можно, конечно, проверить и на плате, но есть вероятность получить ложные результаты измерений.

Также если вы будете прозванивать мост со стороны дорожек и контактных площадок на плате, есть вероятность отсутствия электрического контакта при визуально нормальной пайке. В тоже время, если диодный мост собран на плате из отдельных диодов, его зачастую удобно проверять, не выпаивая из плат, с её лицевой стороны. В таком случае вы получаете удобный доступ к металлическим ножкам диода.

Вам понадобится любой цифровой мультиметр, например самый дешёвый и распространенный типа dt-830. Включите режим прозвонки диодов, вы его можете найти по пиктограмме с условным его обозначением.

Часто этот режим совмещён с режимом звуковой прозвонки. Любая прозвонка и большинство омметров состоит из пары щупов, один из которых является плюсом, а второй — минусом. На мультиметра чаще всего красный щуп принимается за плюс, а чёрный за минус.

Как известно — диод проводит ток в одну сторону. При этом протекание тока возможно только при подключении положительного щупа (плюса) к аноду, а отрицательного к катоду. Тогда при проверке мультиметром в этом режиме силового кремниевого диода на дисплее отображаются цифры в диапазоне 500…700.

Это количество милливольт, которое падает на pn-переходе. Если вы увидели эти значения — диод уже наполовину исправен. Если цифры большие или у левой стороны экрана появилась единица и больше ничего — диод в обрыве. Если сработала звуковая прозвонка или на экране около 0 — диод пробит.

Теперь нужно определить, не проходит ли ток в обратном направлении. Для этого меняем щупы местами, на экране либо должно быть значение много больше 1000, порядка 1500, либо единица у левой стороны экрана — так обозначается большое значение, выходящее за пределы измерений. Если значения маленькие — диод неисправен, он пробит.

Если оба замера совпали с описанными — с диодом все в порядке.

Таким образом проверяют диодный мост из отдельных диодов.

У диодов Шоттки падение напряжения от 0.3В, то есть при проверке на экране мультиметра высветится цифра порядка 300-500.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Проверка диодного моста в корпусе мультиметром

Я начал статью с описания точек, куда подключается переменка и откуда снимается постоянка неспроста. Это поможет при его проверке, давайте разберемся!

Сразу оговорюсь, что черный щуп вставлен в разъём «COM» на мультиметре.

Ставим черный щуп мультиметра на контакт, помеченный как «+», а красным попеременно касаемся контактов «~» к которым подключают переменное напряжение по очереди. В обоих случаях на экране вы должны увидеть падение напряжения на прямовключенном pn-переходе, т.е. цифры около 600, если диод исправен. Поменяв щупы местами, если выпрямитель исправен, вы увидите большие значения или единицу.

На некоторых мультиметрах вместо единицы используют символы 0L.

Проверяем вторую пару диодов. Для этого красный щуп ставим на вывод «-» диодного моста, а красным по очереди касаемся выводов «~», вы должны увидеть на экране мультиметра значения прямого падения — около 600 при касании любого из контактов со знаком «~» (AC). Меняем щупы местами — на экране больше значения или бесконечность. Если что-то отличается, то диодный мост нужно заменить.

Быстрая проверка диодного моста

Иногда возникает необходимость экспресс проверки диодного моста, это можно сделать тремя касаниями щупов мультиметра к мосту. Можно проводить её не выпаивая мост из платы.

Первое положение щупов: ставим оба щупа между выводами для подключения переменного напряжения (на вход) «~». Если диодный мост пробит — сработает прозвонка, а если её нет, то на экране мультиметра значения устремятся к нулю.

Второе положение щупов: красный щуп ставим на вывод со знаком «-«, а черный на вывод со знаком «+», если диоды исправны — на экране мультиметра будут цифры в двое больше прямого падения на диоде, то есть 1200-1400 мВ. Если на экране около 600 — значит один диод пробит, и вы видите падение напряжения на одном оставшемся.

На рисунке ниже вы видите, как течет ток при такой проверке подумайте, почему получаются такие результаты.

Однако если один из диодов в обрыве ток потечет по уцелевшей ветви и на экране будут условно-исправные значения.

Третье положение щупов — красный щуп на вывод со знаком «-«, а черный на вывод со знаком «+», тогда на экране мультиметра будут такие же результаты как при проверке диода подключенного в обратном направлении (бесконечность). Если сработала прозвонка или на экране маленькие значения (от нуля до сотен) – значит, мост пробит.

Такая проверка эффективна, но не даст такой достоверности как описанная в предыдущем пункте статьи. Если устройство все равно не работает и на выходе диодного моста отсутствует напряжение, то выпаяйте мост и повторно проверьте его.

Проверка другими средствами

Если у вас нет мультиметра, но у вас есть советский тестер или, как его еще называют «цешка» или какой-нибудь Омметр с пределом измерения до десятка кОм можно использовать и эти стрелочные приборы.

Логика проверки такая же самая, только в прямом включении стрелка будет указывать низкие сопротивления, а в обратном включении диода — высокое.

Если у вас и этого нет — вам поможет любая батарейка или несколько батареек с выходным напряжением больше пары вольт и лампочка накаливания (можно и светодиодом и кроной, батарейкой на 9В). Взгляните на картинку, и вам все станет ясно.

Заключение

Проверка диодного моста — базовый навык для тех, кто занимается ремонтом радиоэлектронной аппаратуры и электроприборов и для тех, кто хочет этому научиться. Для этого нужен минимальный набор инструментов, но хорошие понимание не только способа проверки, а и самой логики работы моста.

Использование мультиметра, цешки или прозвонки не меняет конечного результата при правильном проведении измерений. Однако на моей практике случалось так, что прибор показывал исправность диодного моста, а в реальности он не работал.

Возможно он «пробивался» под большим напряжением, чем на клеммах прибора, которым я проводил проверку. Поэтому самым точным способом «посмотреть» процессы, происходящие в схеме — это осциллограф.

В автоэлектрике, например по одной только осциллограмме напряжения в линии можно определить исправность диодного моста генератора, причем специалист может даже определить, что конкретно произошло — пробой или обрыв.

Ранее ЭлектроВести писали, что команда ученых из Херсона построила уникальный плавучий ветрогенератор мощностью 10 кВт-ч.

По материалам: electrik.info.

9 Факты о шаге вверх трансформатор: строительство, работа, использование — Lambda Geeks

Точки обсуждения:

• Определение
• Строительство
• . Вопросы по повышающим трансформаторам.

Определение повышающего трансформатора

Трансформатор передает электроэнергию. Повышающий трансформатор — это один из типов электрических трансформаторов. Повышающий трансформатор увеличивает входное напряжение и обеспечивает повышенное напряжение на выходе. В процессе передачи мощности мощность и частота мощности остаются постоянными.

Изображение предоставлено: !Оригинал:Constant314Вектор: Wikimpan, Идеальный трансформатор, CC0 1.0

Конструкция повышающего трансформатора

Конструкция повышающего трансформатора означает конструкцию сердечника и конструкцию обмоток.

Конструкция сердечника:

Сердечник трансформатора представляет собой специальную деталь, изготовленную из губчатого металла. Причина выбора губчатых металлов для сердечника заключается в том, что магнитный поток может проходить через эти типы металлов. Сердечник окружен катушками. Тип упаковки определяет тип сердцевины.

Сердечник трансформатора будет называться трансформатором с закрытым сердечником, если сердечник снаружи ограничен катушками.

Трансформатор называется трансформатором с сердечником Shell, если сердечник изнутри окружен катушками.

Для промышленных целей сердечник с оболочкой предпочтительнее сердечника, поскольку сердечник имеет недостаток «утечки флюса».

Обмотки:

Обмотки – еще одна важная часть трансформатора, представляющая собой витки провода и проводящие ток. Первичная и вторичная обмотки состоят из меди и алюминия. Первичная обмотка принимает входное напряжение, а вторичное напряжение обеспечивает выходное напряжение. Здесь проводится классификация повышения или понижения. Теперь для повышающего трансформатора количество витков вторичной обмотки больше, чем количество витков вторичной обмотки.

Повышающий трансформатор Принцип работы

Повышающий трансформатор работает по тому же принципу, что и обычный трансформатор. Повышающие трансформаторы принимают более низкое напряжение и обеспечивают более высокое напряжение. Их работа основана на законах Фарадея и теории коэффициента трансформации.

Внутри повышающего трансформатора протекает ток из-за входного напряжения. Поток тока индуцирует магнитный поток вокруг обмоток, и этот поток проходит через сердечник трансформатора.

Напряжение во вторичных обмотках индуцируется вторичной обмоткой.

Следующий принцип работы — коэффициент поворота. Передаточное число дается как отношение числа витков первичной обмотки к передаточному числу витков вторичной обмотки. Он также описывается как отношение входного напряжения к выходному напряжению.

Передаточное отношение = N _{первичный} /N _{вторичный} =V _{первичный} /V _{вторичный} ———————- (i)

Или, Vвторичный = Vпервичный *(Nвторичный /Nпервичный) ———————(ii)

Здесь Nпервичная = количество витков первичной обмотки

Nвторичная = количество витков вторичной обмотки

Vпервичная = напряжение первичной стороны

Vвторичная = напряжение вторичной стороны

Используя отмеченное уравнение (ii), мы пытаемся рассчитать вторичное напряжение . Понятно, что входное напряжение постоянно. Теперь, изменяя передаточное отношение, мы можем получить желаемое выходное напряжение. Повышающий трансформатор используется для получения более высокого напряжения на выходе. Вот почему соотношение (Nвторичный/Nпервичный) фиксируется больше 1,9.0037

Теперь из уравнений видно, что Nвторичная обмотка будет больше, чем у понижающего трансформатора. Вот почему повышающий трансформатор состоит из большего числа витков во вторичных обмотках.

Узнайте, как работает трансформатор. Нажмите здесь, чтобы перейти!

Применение повышающего трансформатора

Повышающий трансформатор имеет несколько применений. Большинство приложений очень специфичны и относятся к разным областям.

Изображение предоставлено: Ptrump16, трансформатор подстанции, CC BY-SA 4.0

• Применение в энергосистемах: повышающий трансформатор является одной из наиболее важных частей системы распределения электроэнергии. Повышающий трансформатор помогает повышать подаваемое напряжение в соответствии с потребностью.
• Электронные устройства и инструменты: Повышающие трансформаторы используются во многих электронных устройствах и инструментах. Такие устройства, как выпрямители, преобразователи АЦП и ЦАП, используют этот тип трансформатора.
• Электродвигатели и генераторы, микроволновые печи, рентгеновские аппараты и различные бытовые приборы, используемые для повышения трансформаторов.

Часто задаваемые вопросы о повышающих трансформаторах

1. Как определить повышающий и понижающий трансформаторы?

Повышающий трансформатор обеспечивает повышенное напряжение на нагрузке, тогда как понижающий трансформатор обеспечивает пониженное напряжение на нагрузке. Измерив входное напряжение на первичной обмотке и выходное напряжение на вторичных обмотках, можно определить тип трансформатора. Можно также проверить текущее значение ввода и вывода. Если текущее значение больше заданного, то это шаг вверх, в противном случае — шаг вниз. Это был процесс. Другой процесс будет заключаться в проверке коэффициента поворота. Если коэффициент трансформации меньше единицы, то это повышающий, иначе понижающий трансформатор.

Проверка типов проводов будет другим способом. Для повышающих трансформаторов первичные обмотки имеют большую плотность проводов, чем плотность проводов вторичных обмоток.

Небольшой повышающий трансформатор

2. Для чего нужен повышающий трансформатор?

Повышающий трансформатор подает на нагрузку повышенное напряжение питания. Итак, если есть необходимость повысить или увеличить подаваемое напряжение для наших выработок, то рекомендуется использовать повышающий трансформатор. Но это текущее значение уменьшается. Поэтому, если нам нужен источник более высокого напряжения с тем же током, то повышающий трансформатор не подойдет для наших целей.

3. Для чего нужен повышающий трансформатор?

Повышающий трансформатор помогает увеличить напряжение. Итак, цель относительно прямая, то есть повысить подаваемое на него напряжение.

4. Каков коэффициент трансформации повышающего трансформатора?

Коэффициент трансформации является важным параметром электрических трансформаторов. Он определяется отношением числа витков первичной обмотки к числу витков вторичной обмотки.

Коэффициент витков = N _{первичной обмотки} /N _{вторичной обмотки}

Nprimary — число витков первичной обмотки, а Nsecondary — число витков вторичной обмотки.

Повышающий трансформатор не имеет идеального коэффициента трансформации. Но в целом коэффициент трансформации меньше 1 в случае повышающего трансформатора.

5. Напишите о практическом значении повышающих трансформаторов

Повышающие трансформаторы очень важны для нашей повседневной жизни. Подача электричества без повышающих трансформаторов совершенно невозможна. В системе распределения электроэнергии, когда питание подается от электростанций, подаваемое напряжение уменьшается из-за сопротивления питающих проводников. В это время требуются повышающие трансформаторы, чтобы снова увеличить напряжение, сохраняя мощность постоянной. В этом практическое значение повышающего трансформатора.

Повышающий автотрансформатор. Изображение предоставлено:
«KRCC 2014 03 07 15» (CC BY-NC 2.0) от davidseibold

6. Различия между повышающим и понижающим трансформаторами?

Назначение повышающего и понижающего трансформаторов различает трансформаторы. Задача повышающего трансформатора заключается в том, что он повышает подаваемое напряжение, а понижающий трансформатор обеспечивает пониженное подаваемое напряжение. Некоторые другие отличия приведены ниже.

7. Увеличивает ли ток повышающий трансформатор?

Нет, повышающий трансформатор не увеличивает ток. Вместо этого он увеличивает напряжение и уменьшает ток. При этом мощность сигнала остается постоянной.

8. Число витков обмотки электрического трансформатора равно 3000. Другая обмотка имеет число витков = 1500, где применяется переменное напряжение 50 вольт. Найдите напряжение при меньшем числе витков. Узнайте тип трансформатора.

Напряжение подается на стороне 1500 витков. Итак, это первичная обмотка и количество витков провода = 1500. Допустим, это Np.

3000 сторона поворота является вторичной стороной. Итак, это вторичная обмотка и количество витков провода = 3000. Допустим, это нс.

50 вольт подается на первичную сторону, так что это первичное напряжение и допустим, что = Vp

Нам нужно рассчитать напряжение на вторичной стороне; скажем, что = Vs.

Мы знаем, что коэффициент поворота = Np/Ns

Это также = Vp/Vs

Итак, Np/Ns = Vp/Vs

Или, Vs = (Ns/Np) * Vp

Подставляя значения, мы получаем-

Vs = (3000/1500) * 50

Или, Vs = 100 вольт

Напряжение на вторичной стороне будет = 100 вольт.

Теперь, как мы видим, напряжение выше, чем подаваемое напряжение, так что это повышающий трансформатор.

источник питания — Как рассчитать ток, потребляемый диодным мостом двухполупериодного выпрямителя?

Просто чтобы мы были на одной странице, мы говорим о схеме трансформатор + выпрямитель + конденсатор, которая десятилетиями использовалась для линейных источников питания, верно? Что-то вроде этого: 92R нагрев катушки внутри этого трансформатора пропорционален среднеквадратичному току через эту катушку. Если вы поддерживаете среднеквадратичное значение тока достаточно низким, производитель гарантирует, что трансформатор не перегреется и не выйдет из строя. (Большинство производителей указывают максимальное среднеквадратичное значение тока косвенно, подразумевая его из номинала ВА трансформатора.)

быстрый, консервативный расчет

Допустим, вы уже знаете пиковое число электронов в секунду, протекающих через какой-либо диод (Id_max), и какую долю полного цикла 1/60 секунды, этот диод имеет ненулевой поток (D). Затем я могу получить быструю оценку номинальной мощности ВА, необходимой для трансформатора с 92.

Итак, например, если вы каким-то образом знаете, что какой-либо диод проводит 1/17 полного периода — другими словами, диод d1 проводит 2/17 одного полупериода, тогда он имеет нулевой ток, в то время как d2 проводит 2/17 периода. 17 следующего полупериода, поэтому ненулевой ток протекает через трансформатор 2/17 времени.

Скажем, например, вы также знаете, что Id_max равен 2 А. В любой момент, когда (ненулевые) электроны проходят через любой диод, точно такое же количество электронов в секунду проходит через трансформатор. Таким образом, максимальное количество электронов в секунду через любой диод (Id_max) такое же, как максимальное количество электронов в секунду через трансформатор (Itx_max). 92 = около 0,47 A_RMS

, поэтому для выходного трансформатора на 24 В переменного тока мне нужно будет указать

 оценка_ВА = Vrms * оценка_I_RMS = 24 В переменного тока * 0,47 A_RMS = около 11,3 ВА.


Конечно, никто не продает трансформаторы мощностью ровно 11,3 ВА, поэтому я бы округлил до трансформатора 12 ВА, 15 ВА или 20 ВА — все, что есть в наличии у моих поставщиков по разумной цене.

Это консервативная оценка: фактический среднеквадратический ток через трансформатор несколько меньше, чем этот расчет, но больше, чем среднеквадратический ток через нагрузку.

подробнее

Для более точного расчета фактического действующего значения тока, протекающего через трансформатор, Я мог бы разделить полный цикл на 6 или около того временных отрезков, оценить ток, протекающий в течение каждого временного интервала — это довольно легко, когда это ноль — а затем выполните расчет среднеквадратичного значения (RMS): возвести в квадрат каждый ток, усреднить каждое из этих возведенных в квадрат значений, взвешенных по времени, в течение которого протекал ток, а затем получить квадратный корень из этого среднего. Возможно, было бы быстрее и точнее запустить симуляцию с тысячами временных интервалов, чем работать вручную.

Существует множество методов снижения среднеквадратичного значения тока через трансформатор при подаче точно такой же мощности на нагрузку. Электроэнергетические компании любят эти методы, потому что их клиенты так же довольны (нагрузка получает точно такую ​​же мощность), им платят одинаково (для клиентов, которые платят за кВтч), и они могут тратить меньше денег на трансформаторы и длинные линии электропередач (поскольку более высокие среднеквадратичные токи требуют более крупных, тяжелых и дорогих трансформаторов и линий электропередач). Эти методы носят общее название «коррекция коэффициента мощности».

Связанный:

• Пульсирующий ток в трансформаторе линейного источника питания
• Расчет фактического коэффициента мощности при нелинейных нагрузках

Возможно, самым простым из таких способов является резистор «R1» на приведенной выше схеме.
