Как правильно рассчитать освещенность комнаты в люксах. Какие факторы влияют на уровень освещенности. Как определить необходимое количество светильников. Какие нормы освещенности существуют для разных типов помещений.
Что такое люксы и как они измеряются
Люкс (лк) — это единица измерения освещенности в Международной системе единиц (СИ). Один люкс равен освещенности поверхности площадью 1 квадратный метр, на которую падает равномерно распределенный световой поток в 1 люмен.
Проще говоря, люксы показывают, сколько света падает на определенную поверхность. Чем больше люксов, тем ярче освещена эта поверхность.
Для измерения уровня освещенности в люксах используются специальные приборы — люксметры. Они позволяют быстро определить фактическую освещенность в любой точке помещения.

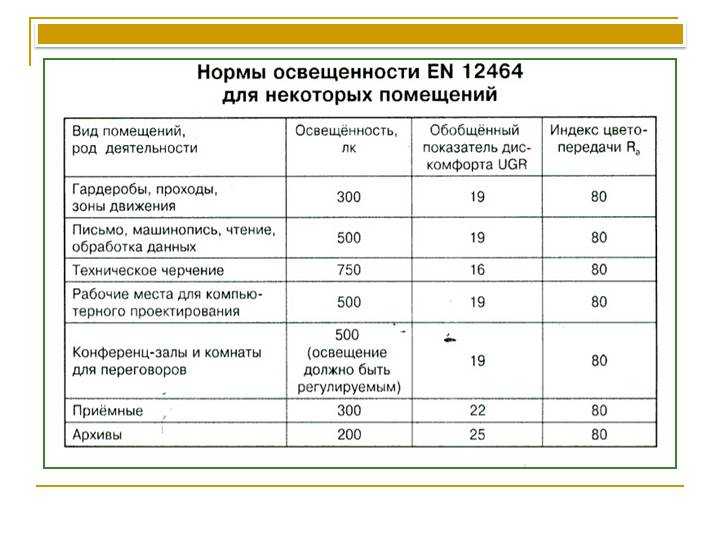

Нормы освещенности для разных типов помещений
Существуют установленные санитарные нормы освещенности для различных помещений и видов деятельности. Вот некоторые примеры:
- Жилые комнаты — 150-300 лк
- Кухня — 200-400 лк
- Ванная, туалет — 50-100 лк
- Офисные помещения — 300-500 лк
- Учебные классы — 300-500 лк
- Производственные цеха — 200-750 лк
Соблюдение этих норм очень важно для комфорта, здоровья глаз и высокой работоспособности. Недостаточное освещение вызывает усталость и снижение концентрации, а избыточное — раздражение и дискомфорт.
Факторы, влияющие на освещенность помещения
При расчете необходимого уровня освещенности нужно учитывать следующие факторы:
- Размеры помещения (площадь и высота потолков)
- Цвет и отражающая способность стен, потолка, пола
- Наличие окон и естественного освещения
- Тип и мощность используемых светильников
- Высота расположения светильников
- Назначение помещения
Все эти параметры влияют на распределение света и итоговую освещенность поверхностей в комнате.

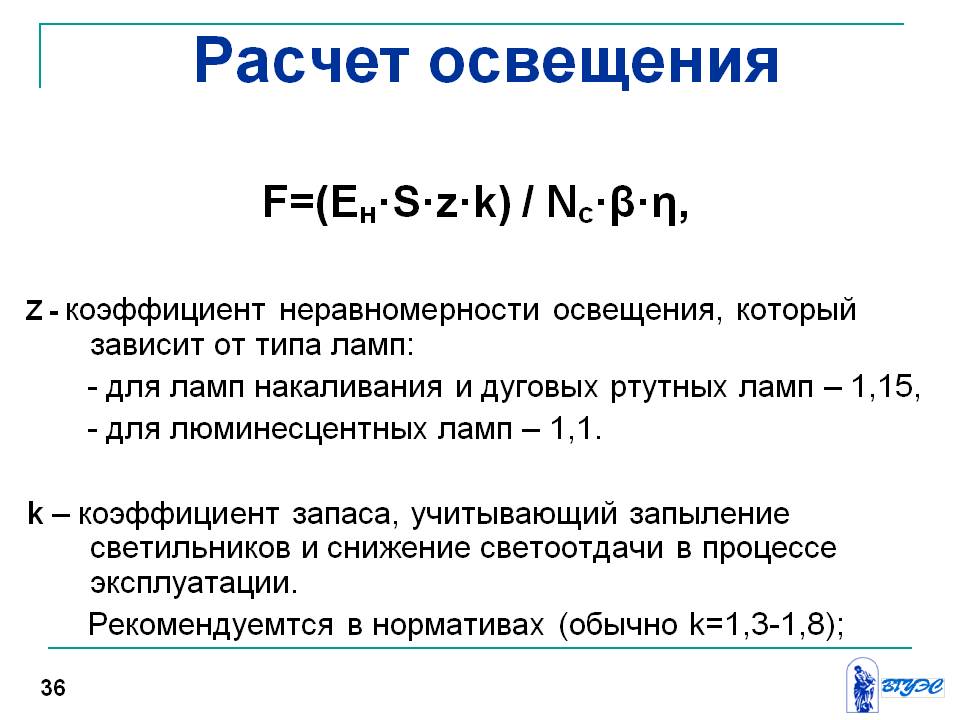

Формула для расчета освещенности
Для точного расчета освещенности используется следующая формула:
E = (F * N * η) / (S * K * Z)
Где:
- E — освещенность, лк
- F — световой поток одной лампы, лм
- N — количество ламп
- η — коэффициент использования светового потока
- S — площадь помещения, м²
- K — коэффициент запаса
- Z — коэффициент неравномерности освещения
Коэффициенты η, K и Z определяются по справочным таблицам в зависимости от параметров помещения и типа светильников.
Пошаговый расчет необходимого количества светильников
Чтобы рассчитать, сколько светильников нужно для достижения нормативной освещенности, выполните следующие шаги:
- Определите требуемую освещенность для данного помещения по нормативам
- Измерьте площадь помещения
- Выберите тип светильников и узнайте их световой поток
- Определите коэффициенты по справочным таблицам
- Подставьте все значения в формулу и вычислите необходимое количество светильников
Полученное значение нужно округлить в большую сторону до целого числа.
Онлайн-калькуляторы для расчета освещенности
Для упрощения расчетов можно воспользоваться онлайн-калькуляторами освещенности. Они позволяют быстро подобрать нужное количество светильников, задав параметры помещения и тип ламп.
Вот несколько полезных калькуляторов:
- Калькулятор расчета освещения онлайн
- Калькулятор освещенности помещений
- Калькулятор освещенности Sunlight
Они значительно упрощают процесс расчета, автоматически подбирая все необходимые коэффициенты.
Рекомендации по организации освещения в разных помещениях
При планировании освещения в различных помещениях стоит учитывать следующие рекомендации:
Жилая комната
- Комбинируйте общее и локальное освещение
- Используйте светильники с теплым светом 2700-3000К
- Предусмотрите несколько сценариев освещения
Кухня
- Обеспечьте яркое освещение рабочих поверхностей
- Используйте встроенные светильники под навесными шкафами
- Выбирайте светильники с высокой цветопередачей
Ванная комната
- Используйте влагозащищенные светильники
- Обеспечьте хорошее освещение зоны зеркала
- Комбинируйте верхний и боковой свет
Грамотно спланированное освещение позволит создать комфортную и функциональную среду в любом помещении.
Типичные ошибки при расчете освещенности
При самостоятельном расчете освещенности часто допускаются следующие ошибки:
- Неправильное определение площади помещения
- Игнорирование коэффициента запаса
- Неучет отражающей способности поверхностей
- Выбор неподходящего типа светильников
- Пренебрежение естественным освещением
Чтобы избежать этих ошибок, внимательно производите замеры и используйте актуальные справочные данные. При сомнениях лучше обратиться к специалисту по светотехнике.
Заключение
Расчет необходимого уровня освещенности — важный этап при планировании системы освещения любого помещения. Правильно подобранное освещение создает комфортную среду, бережет зрение и повышает производительность. Используя приведенные формулы и рекомендации, вы сможете обеспечить оптимальную освещенность в соответствии с нормативами.
Принципы расчета освещения помещения | Поставки и монтаж освещения
При планировании дизайна интерьера жилых, коммерческих и производственных помещений выполняется расчет освещения. Проект освещения разрабатывается для каждого объекта индивидуально. Он позволяет реализовать необходимые визуальные и функциональные свойства света в пространстве и создать благоприятную для отдыха и работы обстановку.Зачем проводится расчет освещения помещения?
От качества света в помещении зависит здоровье находящихся в нем людей. Если света недостаточно, он мерцает, отличается высокой резкостью, то это сразу же сказывается на состоянии глаз. Резко повышается утомляемость, появляются головные боли, портится зрение.
Чтобы в квартире или в доме было удобно и безопасно проживать, обязательно разрабатывается грамотная схема освещения. Что касается офисов и промышленных территорий, где работают люди, то к расчету освещения помещения предъявляются более высокие требования. При наличии грубых нарушений в организации света и несоответствии действующим стандартам контролирующие органы могут налагать внушительные штрафы.
Качество системы освещения определяется ее естественностью. Для человеческих глаз самым комфортным является дневной свет. Чем ближе к нему будет схема искусственного света, тем лучше.
Этапы и принципы расчета освещения помещения
Перед началом расчета освещения помещения выбирается тип источника света. У лампы накаливания, галогенной, люминесцентной лампы и светодиодного светильника разные особенности и рабочие характеристики, которые учитываются при расчете.
Для расчета наиболее важными являются три параметра:
- мощность светильника в Ваттах — объем потребляемой электроэнергии;
- качество светового потока в Люменах — излучаемый объем света;

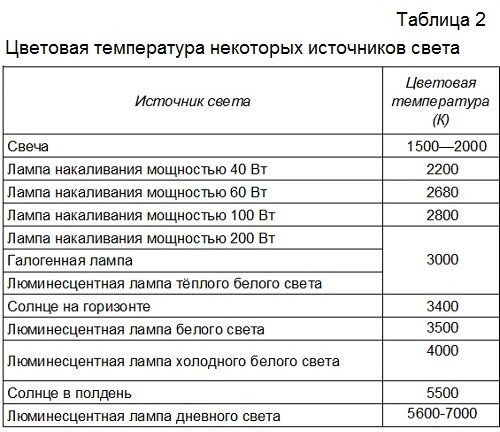

- цвет светового потока в Кельвинах — оттенок светового луча и его цветовая температура.
В зависимости от конструкции, на освещенность влияет место размещения светильника, высота плафона, его прозрачность и направление света. Чем выше помещен светильник, тем больше будет освещаемая площадь, но ниже уровень освещенности.
Если мебель и стены имеют темный оттенок, то будет потеря освещенности, так как темные поверхности поглощают свет, и наоборот, чем светлее отражающие поверхности, тем выше освещенность.
Нормы расчета освещения помещения указаны для разных типов помещений в строительных нормах и правилах. Освещенность, как измеряемый показатель измеряется в Люксах и выражается в количестве света на 1 квадратный метр.
Пример расчета освещения помещения
Чтобы рассчитать необходимое освещение для конкретного помещения, сначала измеряется площадь комнаты. Например, это библиотека с площадью 8 квадратных метров. Но строительным нормативам норма освещенности для библиотеки составляет 300 Люкс на 1 квадратный метр.
На нашем примере расчета освещения помещения для библиотеки потребуется 300 Лк *8 кв.м. = 2400 Лк. Теперь Люксы нужно перевести в Люмены. 1 Люкс = 1 Люмену на квадратный метр, то есть 2400 Люксов = 2400 Люменов. Это требуемый световой поток.
Далее необходимо выбрать подходящие типы ламп под требуемый световой поток.
Допустим, планируется устанавливать светодиодные светильники. По ним показатели следующие:
- лампа на 6 Ватт дает световой поток в 450 Люменов;
- лампа на 8 Ватт дает световой поток в 600 Люменов;
- лампа на 16 Ватт дает световой поток в 1400 Люменов.
Чтобы получить 2400 Люменов, нам потребуется 1 светодиодный светильник на 16 Ватт, который можно разместить по центру потолка, и 2 бра с лампой на 8 Ватт для стен. Плафон у бра будет закрытый, что даст небольшое поглощение светового потока. Это компенсирует запасные 200 Люменов.
Расчет освещения может быть произведен путем применения любой другой комбинации. Главное, чтобы итоговый световой поток равнялся необходимым 2400 Люменам. При этом учитываются все базовые принципы светопоглощения:
- темные поверхности сокращают объем света;
- лампы с закрытым плафоном снижают световой поток;
- светильники на стенах имеют меньшую освещаемость, чем люстры на потолках.
Точечная и локальная подсветка влияет на общую освещенность на половину своих показателей светового потока.
То есть светильник на 6 Ватт, размещенный над рабочей поверхностью, в общем расчете освещения помещения учитывается как 225 Люменов.
Процедура расчета освещения для конкретного объекта требует учета его специфики, наличия специальных знаний и опыта работы с пространствами разного назначения. Если Вам необходим профессиональный расчет освещения, обращайтесь к специалистам компании «ПИК».
Имя
Email
Телефон
Согласен c политикой конфиденциальности
примеры как найти по формуле и таблице + 2 калькулятора
На чтение 11 мин Просмотров 958 Опубликовано Обновлено
Содержание
- Как нормируется освещенность в зависимости от комнаты
- Как самостоятельно рассчитать освещенность
- Высота потолков
- Характеристики поверхностей
- Способы расчета
- Расчет освещения помещения с помощью калькуляторов
- В ваттах
- В люменах
- Определение коэффициента использования светового потока η
Расчет освещенности помещения необходимо проводить заранее.
Это поможет определить мощность светильников и сориентироваться по их расположению для обеспечения равномерного света. Важно помнить, что освещенность для разных комнат отличается, поэтому вначале подбирается соответствующая норма, а затем проводятся все необходимые расчеты. Их можно сделать и самостоятельно, если под рукой собраны нужные данные.
Как нормируется освещенность в зависимости от комнаты
Освещенность измеряется в люксах и является самым точным показателем для определения качества света, так как показывает, сколько света приходится на 1 квадратный метр. Сила света в люменах не отражает фактического положения дел, так как поток может распространяться в разных направлениях, что нежелательно при освещении помещений.
Освещенность комнаты имеет решающее значение для комфорта человека и создания уютной обстановки.В базовом значении 1 люкс равен силе света в 1 люмен, распространяемой на площади в 1 квадратный метр. То есть, если лампа выдает 200 Лм и распространяется в пределах 1 кв.
м., освещенность составит 200 Лк. Если этот же источник света распространяется на 10 квадратов
В СНиП есть нормы освещенности не только для производственных, но и для жилых помещений. Ими и нужно руководствоваться при расчетах. Подходящее значение должно быть ориентиром, который упростит работу и гарантирует хороший результат. Ниже даны некоторые нормативы:
- Подвальные помещения, цокольные этажи и чердаки – 60 Лк.
- Кладовки, подсобные помещения и т.п. – 60 люксов.
- Лестничные площадки и марши, входное пространство в многоквартирных домах – 20 Лк.
- Коридоры в квартирах или частных домах – 50 люксов.
- Прихожие – 60 Лк, при этом часто требуется дополнительное освещение зеркала.
Свет в прихожей обычно концентрируется около зеркала.
- Спальни – 120-150 люксов. При этом стоит подбирать источники отраженного или рассеянного света, создающие комфортную обстановку.
- Ванные, санузлы – 250 Лк.
- Кухни – не менее 250 люксов, может потребоваться зонирование освещения.
- Рабочие кабинеты или домашние библиотеки – 300 Лк и более.
- Столовые зоны или отдельные помещения – 150 Лк.
- Жилые комнаты – 150 люксов.
- Детские – от 200 Лк.
Нужно помнить о том, что это расчет света на квадратный метр. То есть, если площадь помещения 10 квадратов, норма умножается на 10, чтобы определить суммарный показатель, который должен выдавать источник света, или несколько, все зависит от типа оборудования и его мощности.
Читайте также: Нормы освещенности жилых помещений
Как самостоятельно рассчитать освещенность
Чтобы не углубляться в сложные формулы и не разбираться в электротехнических терминах, можно использовать несколько простых рекомендаций. Есть ряд аспектов, которые обязательно нужно учитывать при расчетах, чтобы добиться точного результата. Все они влияют на освещенность тем или иным образом и если игнорировать их, используя лишь норму, свет не будет соответствовать требованиям.
Высота потолков
Все нормативы СНиП рассчитаны для помещений с потолками высотой 2,5-2,7 м. Это стандартное значение, которое встречается в большинстве жилых и офисных помещений. Но нередко высота отличается, а это напрямую влияет на распространение света. Поэтому для упрощения расчетов специалисты используют поправочные коэффициенты, которые подбираются из соответствующего диапазона:
- 2,5-2,7 м – 1.
- 2,7-3,0 м – 1,2.
- 3,0-3,5 м – 1,5.
- 3,5-4,5 м – 2.
Если высота еще больше, необходимо проводить индивидуальные расчеты. Это связано с тем, что увеличение высоты расположения не пропорционально снижению показателей освещенности.
При большой высоте расположения мощность светильников увеличивается.Иногда в одном помещении высота различается или же конструкция дома открытая и потолочная перегородка идет под углом. В этом случае проще всего разбить пространство на отдельные зоны, определить в каждой примерную высоту и исходя из этого производить расчет освещенности и использовать подходящий коэффициент.
Если нужно округлить результат, лучше делать это в сторону увеличения, так как есть ряд показателей, которые не учитываются и чаще всего фактический результат получается немного хуже запланированного.
Характеристики поверхностей
При вычислении освещенности для любого помещения стоит учитывать и характеристики поверхностей – потолка, пола и стен. От их цвета и фактуры зависит отражающая способность, что очень сильно влияет не только на восприятие комнаты, но и на свет в ней.
В первую очередь нужно помнить о том, что матовые поверхности отражают свет вдвое хуже, чем глянцевые. Поэтому всегда делается поправка в 15-20%, если отражающая способность большей части помещения не очень высокая. Но основным показателем, влияющим на расчеты, является цветовое оформление.
От него напрямую зависит отражающая способность, поэтому при расчетах нужно использовать следующие данные:
- Белые поверхности отражают порядка 70% света, попадающего на них.
- Светлые и пастельные тона в среднем имеют показатель отражения в 50%.
- Серые поверхности и подобные им оттенки отражают около 30% света.
- Темные стены, пол и потолок имеют показатель отражения всего 10%.
Есть специальная формула по определению поправок в показатель освещенности в зависимости от особенностей поверхностей. Но разбираться в ней не обязательно, можно использовать упрощенный вариант расчетов, который также обеспечивает хороший результат.
Чем больше светлых поверхностей – тем выше коэффициент отражения.Вначале суммируются показатели отражения потолка, стен и пола. Полученный результат делится на 3, после чего итог надо перемножить с нормой освещенности. Она определяется путем выбора подходящего варианта из СНиП (при необходимости умноженного на поправочный коэффициент, если высота потолков превышает 270 см).

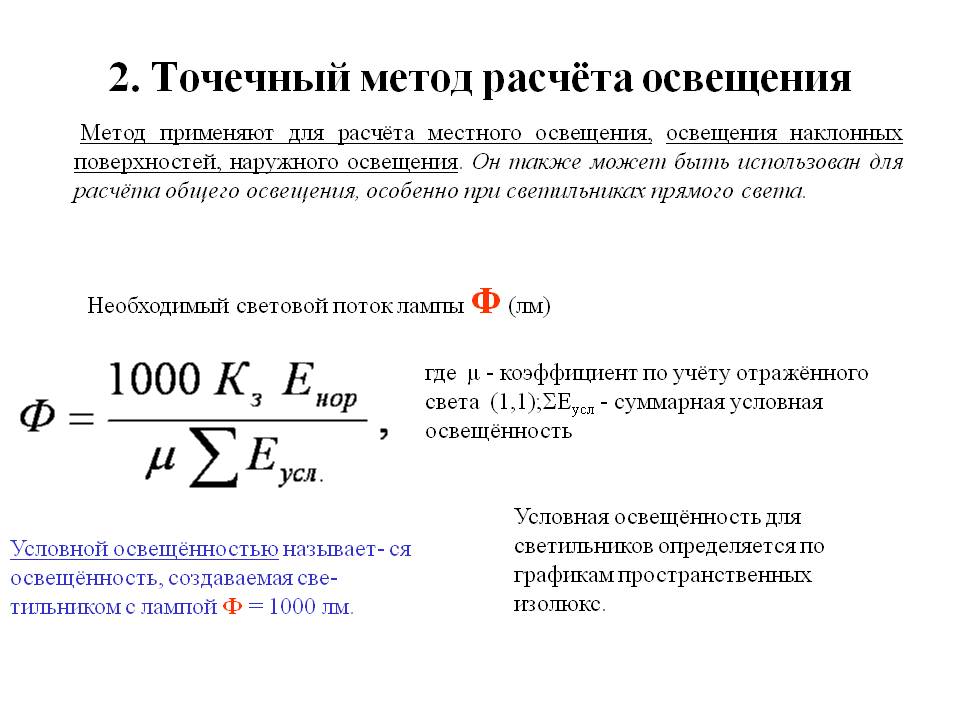

Способы расчета
Есть два основных метода, которые зависят от типа используемых источников света. Если будут устанавливаться обычные лампы накаливания, проще всего проводить расчеты в Ваттах. Для всех остальных вариантов больше подойдет расчет в люменах, так как они указываются на упаковках с лампами, что позволяет быстро вычислить необходимые показатели.
Расчет освещения помещения с помощью калькуляторов
Калькулятор для определения количества светильников.
| Длина помещения, м | ||
| Ширина помещения, м | ||
| Расчетная высота подвеса светильников (от рабочей поверхности), м | ||
| Коэффициенты отражения помещения (*) | Пол — 0%, стены — 0%, потолок — 0%Пол — 10%, стены — 30%, потолок — 30%Пол — 10%, стены — 30%, потолок — 50%Пол — 10%, стены — 50%, потолок — 50%Пол — 20%, стены — 50%, потолок — 70%Пол — 10%, стены — 30%, потолок — 80%Пол — 30%, стены — 50%, потолок — 80%Пол — 30%, стены — 80%, потолок — 80% | |
| Тип светильника | ГВП05-250-001ГВП05-250-002ГВП05-250-003ГВП05-400-001ГВП05-400-002ГПП05-250-001ГПП05-250-002ГПП05-250-003ГПП05-400-001ГПП05-400-002ГСП17-700ГСП17-1000ГСП17-2000ЖВП05-250-001ЖВП05-250-002ЖВП05-250-003ЖВП05-400-001ЖВП05-400-002ЖПП05-250-001ЖПП05-250-002ЖПП05-250-003ЖПП05-400-001ЖПП05-400-002ЛВО10-4х18 OpalЛВО10-4х18 RastrЛПО46-1х18-003/004/603/604/701/702ЛПО46-1х18-801ЛПО46-1х36-003/004/603/604/701/702ЛПО46-1х36-801ЛПО46-2х18-003/004/603/604ЛПО46-2х18-701/702/703/704ЛПО46-2х18-801ЛПО46-2х36-003/004/603/604ЛПО46-2х36-504ЛПО46-2х36-701/702/703/704ЛПО46-2х36-801ЛПО46-4х18 OpalЛПО46-4х18 RastrЛПО46-4х18-801ЛСО02-1х36 UniversalЛСО02-1х58 UniversalЛСО02-2х36 UniversalЛСО02-2х58 UniversalЛСО46-1х14 ModulЛСО46-1х18 ModulЛСО46-1х28 ModulЛСО46-1х35 ModulЛСО46-1х36 ModulЛСО46-1х49 ModulЛСО46-1х54 ModulЛСО46-1х58 ModulЛСО46-1х80 ModulЛСО46-2х14 ModulЛСО46-2х18 ModulЛСО46-2х28 ModulЛСО46-2х35 ModulЛСО46-2х36 ModulЛСО46-2х49 ModulЛСО46-2х54 ModulЛСО46-2х58 ModulЛСО46-2х80 ModulЛСП02-2х36-001ЛСП02-2х36-001+Р2ЛСП02-2х36-002+Р2ЛСП02-2х36-003ЛСП02-2х58-001ЛСП02-2х58-001+Р2ЛСП02-2х58-002+Р2ЛСП02-2х58-003ЛСП22-1х58-002ЛСП22-2х36-002ЛСП22-2х58+Д2ЛСП22-2х58+Д2+Р2ЛСП22-2х58+ДО2ЛСП22-2х58+ДО2+Р2ЛСП22-2х58-002ЛСП44-1х36-001/002/003ЛСП44-1х36-005/015ЛСП44-2х28ЛСП44-2х35ЛСП44-2х36-001/002/003ЛСП44-2х49ЛСП44-2х54ЛСП44-2х80ЛСП67-2х36-001/011НПП03-100-001/003НПП03-2х40-001/003НПП03-60-001/003ПВЛМ П-1х36+Д1/ДО1ПВЛМ П-1х36+Д1+Р1ПВЛМ П-1х36+ДО1+Р1ПВЛМ П-1х36-002ПВЛМ П-2х36+Д2/ДО2ПВЛМ П-2х36+Д2+Р2ПВЛМ П-2х36+ДО2+Р2ПВЛМ П-2х36-002РВП05-250-001РВП05-250-003РВП05-400-001РПП05-250-001РПП05-250-003РПП05-400-001РСП05-125РСП05-250РСП05-400РСП05-700РСП05-1000ФСП05-26ФСП05-32ФСП05-42 | |
| Тип подходящих ламп | Philips HPL N 250 HG (цоколь E40, 250W, 12700лм)OSRAM HQL 250, SYLVANIA HSL-BW250W, GE h350ST/25MIH, ЛИСМА ДРЛ 250 (цоколь E40, 250W, 13000лм)В. | |
| Коэффициент запаса | Очень чистые помещения, а так же осветительные установки с малым временем использования (k=1.25)Чистые помещения с трехгодичным циклом обслуживания (k=1.50)Наружное освещение, трехгодичный цикл обслуживания (k=1.75)Внутреннее и наружное освещение при сильном загрязнении (k=2.00) | |
| Требуемая освещенность (по СНиП 23-05-95) | (5 лк) Чердаки, шахты лифтов и т.д.(20 лк) Лестницы, проходы технических этажей, лифты и т.д.(30 лк) Поэтажные внеквартирные коридоры(50 лк) Хозяйственные кладовые, душевые и т.д.(75 лк) Зрительные залы кинотеатров, архивы и т.д.(100 лк) Палаты, спальни, главные лестничные клетки и т.д.(150 лк) Гостиные, фойе, комнаты кружков и т.д.(200 лк) Конференц-залы, актовые залы, приемные и т.д.(300 лк) Кабинеты, офисы, мастерские и т.д.(400 лк) Читальные залы, лаборатории, аудитории и т. | |
| Необходимое количество светильников | ||
| Световой поток одного светильника | ||
А.В.С. ДРЛ 250 (цоколь E40, 250W, 13200лм)
д.(500 лк) Проектные комнаты, конструкторские, торговые залы и т.д.(750 лк) Пошивочные и закройные цехи, отделения ремонта одежды и т.д.Калькулятор расчета мощности ламп зависит от их числа.
В ваттах
Еще пару десятилетий назад это был единственный метод, так как использовались лампочки накаливания, а на них указывалась только мощность. Есть определенные нормативы по освещенности для разных помещений, установленных для источников света с нитью накала:
- Спальни – от 10 до 20 Вт.
- Гостиные от 10 до 35 Вт.
- Кухни – 12-40 Вт.
- Ванные комнаты и санузлы – от 10 до 30 Вт.
Чаще всего применяется усредненный показатель для всех помещений в 20 Вт.
Как видно из списка, он подходит для всех случаев, поэтому может использоваться без каких-либо ограничений. Чтобы рассчитать освещенность, для начала надо высчитать площадь, при необходимости округлив результат в большую сторону.
Определяются поправочные коэффициенты по высоте потока и отражающей способности потолка, стен и пола. Далее нужно умножить на них 20 Вт, а полученный результат перемножить с площадью помещения. Округление проводится в сторону увеличения так, чтобы получилось ровное число лампочек.
В люменах
Этот показатель указывается на всех современных лампах, что упрощает порядок расчетов и делает его более точным. Для начала необходимо уточнить норму освещенности в люксах для конкретного помещения и рассчитать его площадь, если это не сделано заранее. Также важно подобрать светильники, чтобы понимать, на какую площадь и как будет распределяться световой поток.
Далее умножить требуемую освещенность на площадь, а полученный результат разделить на мощность одной лампы.
Итоговое количество округляется в большую сторону.
Рассчитать количество светильников по площади, зная норму освещенности, несложно. Главное – знать суммарную мощность установленных в них ламп и площадь, на которую распространяется свет.
Читайте также
Расчет количества точечных светильников для натяжных потолков
Определение коэффициента использования светового потока η
Это значение не нужно рассчитывать, его можно найти в готовом виде в таблицах, что существенно упрощает процесс. Но чтобы пользоваться информацией, нужен еще один коэффициент – i, который вычисляется по формуле:
i = Sп / ((a + b) × h)
Тут все просто:
- Sп – площадь помещения в квадратных метрах;
- а – длина комнаты;
- b – ширина комнаты;
- h – расстояние от пола до светильника.
После определения коэффициента помещения можно выбирать данные из таблиц. Ниже представлены варианты для разных источников света.
| Вариант для оборудования, расположенного на поверхности потолка или подвешенного к нему | ||||||||
| Коэффициент отражения, % | Коэффициент помещения i | |||||||
| Потолок | 70% | 50% | 30% | |||||
| Стены | 50% | 30% | 50% | 30% | 10% | |||
| Пол | 30% | 10% | 30% | 10% | 10% | |||
| Коэффициент использования светового потока | 0,26 | 0,25 | 0,20 | 0,19 | 0,17 | 0,13 | 0,06 | 0,5 |
| 0,3 | 0,28 | 0,24 | 0,23 | 0,2 | 0,16 | 0,08 | 0,6 | |
| 0,34 | 0,32 | 0,28 | 0,27 | 0,22 | 0,19 | 0,10 | 0,7 | |
| 0,38 | 0,36 | 0,31 | 0,30 | 0,24 | 0,21 | 0,11 | 0,8 | |
| 0,40 | 0,38 | 0,34 | 0,33 | 0,26 | 0,23 | 0,12 | 0,9 | |
| 0,43 | 0,41 | 0,37 | 0,35 | 0,28 | 0,25 | 0,13 | 1,0 | |
| 0,46 | 0,43 | 0,39 | 0,37 | 0,30 | 0,26 | 0,14 | 1Д | |
| 0,48 | 0,46 | 0,42 | 0,40 | 0,32 | 0,28 | 0,15 | 1,25 | |
| 0,54 | 0,49 | 0,47 | 0,44 | 0,34 | 0,31 | 0,17 | 1,5 | |
| 0,57 | 0,52 | 0,51 | 0,47 | 0,36 | 0,33 | 0,18 | 1,75 | |
| 0,60 | 0,54 | 0,54 | 0,50 | 0,38 | 0,35 | 0,19 | 2,0 | |
| 0,62 | 0,56 | 0,57 | 0,52 | 0,39 | 0,37 | 0,20 | 2,25 | |
| 0,64 | 0,58 | 0,59 | 0,54 | 0,40 | 0,38 | 0,21 | 2,5 | |
| 0,68 | 0,60 | 0,63 | 0,57 | 0,42 | 0,40 | 0,22 | 3,0 | |
| 0,70 | 0,62 | 0,66 | 0,59 | 0,43 | 0,41 | 0,23 | 3,5 | |
| 0,72 | 0,64 | 0,64 | 0,61 | 0,45 | 0,42 | 0,24 | 4,0 | |
| 0,75 | 0,66 | 0,72 | 0,64 | 0,46 | 0,44 | 0,25 | 5,0 | |
| Таблица для настенных или потолочных светильников, световой поток которых направлен вниз | ||||||||
| Коэффициент отражения, % | Коэффициент помещения i | |||||||
| Потолок | 70% | 50% | 30% | |||||
| Стены | 50% | 30% | 50% | 30% | 10% | |||
| Пол | 30% | 10% | 30% | 10% | 10% | |||
| Коэффициент использования светового потока | ОД 9 | 0,18 | 0,15 | 0,14 | 0,11 | 0,09 | 0,04 | 0,5 |
| 0,24 | 0,22 | 0,18 | 0,18 | 0,14 | 0,11 | 0,05 | 0,6 | |
| 0,27 | 0,26 | 0,22 | 0,21 | 0,16 | 0,13 | 0,06 | 0,7 | |
| 0,31 | 0,29 | 0,25 | 0,25 | 0,18 | 0,16 | 0,07 | 0,8 | |
| 0,34 | 0,32 | 0,28 | 0,28 | 0,20 | 0,18 | 0,08 | 0,9 | |
| 0,37 | 0,35 | 0,32 | 0,30 | 0,22 | 0,20 | 0,09 | 1/0 | |
| 0,40 | 0,37 | 0,34 | 0,33 | 0,24 | 0,21 | 0,11 | 1/1 | |
| 0,44 | 0,41 | 0,38 | 0,36 | 0,26 | 0,24 | 0,12 | 1,25 | |
| 0,48 | 0,44 | 0,42 | 0,40 | 0,29 | 0,26 | 0,14 | 1,5 | |
| 0,52 | 0,48 | 0,46 | 0,43 | 0,31 | 0,29 | 0,15 | 1,75 | |
| 0,55 | 0,50 | 0,50 | 0,46 | 0,33 | 0,31 | 0,16 | 2,0 | |
| 0,58 | 0,52 | 0,53 | 0,49 | 0,35 | 0,33 | 0,17 | 2,25 | |
| 0,60 | 0,54 | 0,55 | 0,51 | 0,36 | 0,34 | 0,18 | 2,5 | |
| 0,64 | 0,57 | 0,59 | 0,54 | 0,39 | 0,36 | 0,20 | 3,0 | |
| 0,67 | 0,60 | 0,62 | 0,56 | 0,40 | 0,39 | 0,21 | 3,5 | |
| 0,69 | 0,61 | 0,65 | 0,58 | 0,42 | 0,40 | 0,22 | 4,0 | |
| 0,73 | 0,64 | 0,69 | 0,62 | 0,44 | 0,42 | 0,24) | 5,0 | |
| По этой таблице подбирается коэффициент, если будут устанавливаться рассеивающие плафоны | ||||||||
| Коэффициент отражения, % | Коэффициент помещения i | |||||||
| Потолок | 70% | 50% | 30% | |||||
| Стены | 50% | 30% | 50% | 30% | 10% | |||
| Пол | 30% | 10% | 30% | 10% | 10% | |||
| Коэффициент использования светового потока | 0,28 | 0,28 | 0,21 | 0,21 | 0,25 | 0,19 | 0,15 | 0,5 |
| 0,35 | 0,34 | 0,27 | 0,26 | 0,31 | 0,24 | 0,18 | 0,6 | |
| 0,44 | 0,39 | 0,32 | 0,31 | 0,39 | 0,31 | 0,25 | 0,7 | |
| 0,49 | 0,46 | 0,38 | 0,36 | 0,43 | 0,36 | 0,29 | 0,8 | |
| 0,51 | 0,48 | 0,41 | 0,39 | 0,46 | 0,39 | 0,31 | 0,9 | |
| 0,54 | 0,50 | 0,43 | 0,41 | 0,48 | 0,41 | 0,34 | 1,0 | |
| 0,56 | 0,52 | 0,46 | 0,43 | 0,50 | 0,43 | 0,35 | 1Д | |
| 0,59 | 0,55 | 0,49 | 0,46 | 0,53 | 0,45 | 0,38 | 1,25 | |
| 0,64 | 0,59 | 0,53 | 0,50 | 0,56 | 0,49 | 0,42 | 1,5 | |
| 0,68 | 0,62 | 0,57 | 0,54 | 0,60 | 0,53 | 0,45 | 1,75 | |
| 0,73 | 0,65 | 0,61 | 0,56 | 0,63 | 0,56 | 0,48 | 2,0 | |
| 0,76 | 0,68 | 0,65 | 0,60 | 0,66 | 0,59 | 0,51 | 2,25 | |
| 0,79 | 0,70 | 0,68 | 0,63 | 0,68 | 0,61 | 0,54 | 2,5 | |
| 0,83 | 0,75 | 0,72 | 0,67 | 0,72 | 0,62 | 0,58 | 3,0 | |
| 0,87 | 0,81 | 0,77 | 0,70 | 0,75 | 0,68 | 0,61 | 3,5 | |
| 0,91 | 0,80 | 0,81 | 0,73 | 0,78 | 0,72 | 0,65 | 4,0 | |
| 0,95 | 0,83 | 0,86 | 0,77 | 0,80 | 0,75 | 0,69 | 5,0 | |
Рассчитать освещенность в помещении несложно, для этого нужны простые данные, главное – заранее найти лампы или светильники, чтобы знать их характеристики.
Тут не потребуются сложные формулы, все делается вручную или с использованием таблиц.
Сколько света вам нужно? Калькулятор
люкс/люмен: сколько света вам нужно?Подготовить предложение
Чтобы получить доступ, войдите или Создать учетную запись
{{эта.модель}} {{ this.series_title }}
{{это.количество}} Икс
$ {{#strip_cents this.list_price}}{{this.list_price}}{{/strip_cents}}
- Компания
- Баннерный блог
- Калькулятор люкс/люмен: сколько света вам нужно?
Калькулятор преобразования люксов в люмены
Приведенный ниже калькулятор преобразования люксов в люмены поможет вам выбрать решение для освещения, которое наилучшим образом соответствует конкретным требованиям вашего приложения.
Компания Banner Engineering предлагает ряд высококачественных энергосберегающих светодиодных осветительных приборов, которые можно использовать для решения широкого круга промышленных задач.
Люмен:
Люкс:
Угол луча светодиода: 120
Расстояние от поверхности до источника света: 1
Ширина луча:
Подробнее о люксах и люменах
Люкс : Количество света, отбрасываемого на поверхность, называется освещенностью , которая измеряется в люксах. Это можно рассматривать как интенсивность света в определенной области.
Люмен : Общий выход видимого света от источника света измеряется в люменах. Как правило, чем больше люмен обеспечивает светильник, тем он ярче.
Один люкс равен одному люмену на квадратный метр (люкс = люмен/м 2 ).
По сути, когда свет идет от излучателя, он рассеивается по всей площади. Чем дальше свет должен пройти, тем больше он будет рассеиваться. Следовательно, количество люксов в области или на поверхности может варьироваться в зависимости от расстояния, которое проходит свет, и угла, под которым он рассеивается.
Если световой поток, создаваемый данным излучателем, одинаков, свет, прошедший меньшее расстояние и/или более узко сфокусированный, будет казаться ярче, поскольку люксы сконцентрированы в меньшей области, чем свет, прошедший большее расстояние и рассеянный по более широкая область.
Рекомендуемый люкс по применению и возрасту
| Применение | Рекомендуемый люкс для детей от 25 до 65 лет | Рекомендуемый люкс для детей от 65 лет |
|---|---|---|
| Склад | 100 | 200 |
| Рабочая зона | 150 | 300 |
| Общая сборка | 1000 | 2000 |
| Деталь сборки | 2000 | 4000 |
| Тонкая проверка | 5000 | 10 000 |
Рекомендуемый уровень освещенности для обычных условий работы.
Источник: Справочник IES.
Связанные статьи
Рекомендуемые продукты
Найти дистрибьютора
Связаться с инженером
Как рассчитать уровень люкса
Обновлено 28 декабря 2020 г.
Автор S. Hussain Ather
Свет, излучаемый любым источником, будь то лампа, экран компьютера или само солнце, имеет определяющую интенсивность и яркость. особенности этого. Расчет 9Уровни 0148 люкс могут дать вам более полное представление о том, насколько мощна лампочка или насколько эффективен источник света в использовании энергии. Для этого есть простые формулы.
Уровень люкс
Люкс – это единица измерения освещенности , количества света, попадающего на определенную поверхность. Поскольку свет распространяется во всех направлениях от своего источника, «площадь поверхности» света в конкретной точке пространства может показаться запутанной.
При расчете люкса вы представляете сферическую площадь поверхности, через которую проходит свет, и используете точку интереса как точку на площади поверхности. Другие единицы освещенности, которые используют ученые и инженеры, включают фот или фут-кандел, где 1 фот равен 10000 люкс, а 1 фут-кандела равен 10,7639 люкс.
Вы также можете измерить освещенность как E с помощью уравнения
E=\frac{\Phi}{A}
для светового потока «phi» Φ (в люменах) и площади поверхности через по которому распространяется свет A в м 2 . Это означает, что вы можете рассчитать люкс из люменов, если знаете площадь конкретной поверхности, над которой возникает световой поток. Освещенность использует люксы в качестве единиц измерения, а световой поток использует люмены в качестве единиц измерения. Не путайте «флюс» и «люкс»!
Затем вы можете использовать световой поток Φ при определении интенсивности I и канделы «омега» Ω используя
\Phi = I\times \Omega
900 04 измеряет количество света, излучаемого в диапазоне углового промежутка, соединяющего источник света с интересующей точкой, в единицах стерадиан (ср).
Если источник света простирается во всех направлениях, и вы хотите измерить точку на воображаемой площади поверхности, которая простирается от источника света, вы используете 4 π стерадиана в качестве канделы Ω , потому что сфера определена как имеющая 4π стерадиана . Примите во внимание угол, на который распространяется конкретная площадь поверхности, чтобы выяснить, на какую часть площади поверхности сферы распространяется данный источник света.
Экспериментальное измерение уровня освещенности
Убедитесь, что, если вы используете уравнения, включающие освещенность источника света, вы учитываете расстояние между самим источником света и заданной точкой. Это означает использование вольфрамовой нити накаливания лампочки или центра пустого пространства в лампочке вместо того, чтобы останавливаться только на самой лампочке или корпусе источника света.
Хотя расчеты теоретических примеров могут дать вам гипотетические значения освещенности для данного расположения источников света, на практике существуют более простые способы измерения освещенности.
