Как разобрать и отремонтировать светодиодную лампу в домашних условиях. Какие инструменты потребуются для ремонта LED-светильника. Как найти и устранить неисправность в светодиодной лампе. Как восстановить работоспособность драйвера LED-лампы.
Устройство и принцип работы светодиодной лампы
Прежде чем приступать к ремонту, важно понимать из каких основных частей состоит LED-лампа:
- Цоколь — для подключения к патрону
- Корпус — обычно пластиковый или алюминиевый
- Драйвер (блок питания) — преобразует переменный ток в постоянный
- Светодиодная плата — содержит светодиоды
- Рассеиватель света — для равномерного распределения света
Принцип работы следующий: через цоколь на драйвер подается сетевое напряжение 220В. Драйвер преобразует его в постоянный ток нужного напряжения и подает на светодиодную плату. Светодиоды начинают светиться, а рассеиватель распределяет свет.

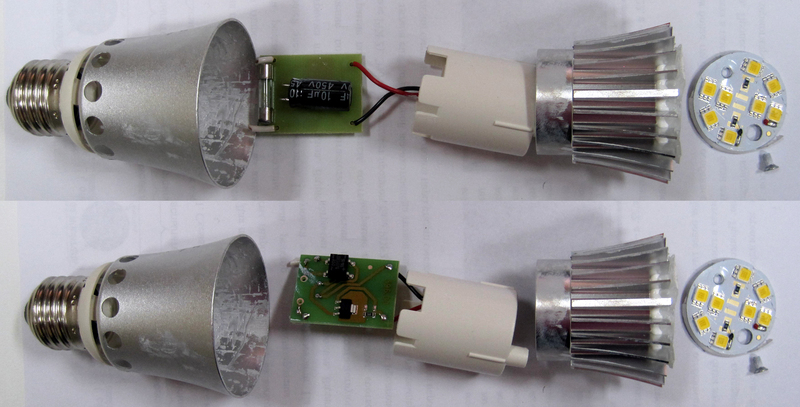

Как разобрать светодиодную лампу для ремонта
Разборка LED-лампы обычно производится в следующем порядке:
- Снимаем рассеиватель света. Он может крепиться на резьбе или защелках.

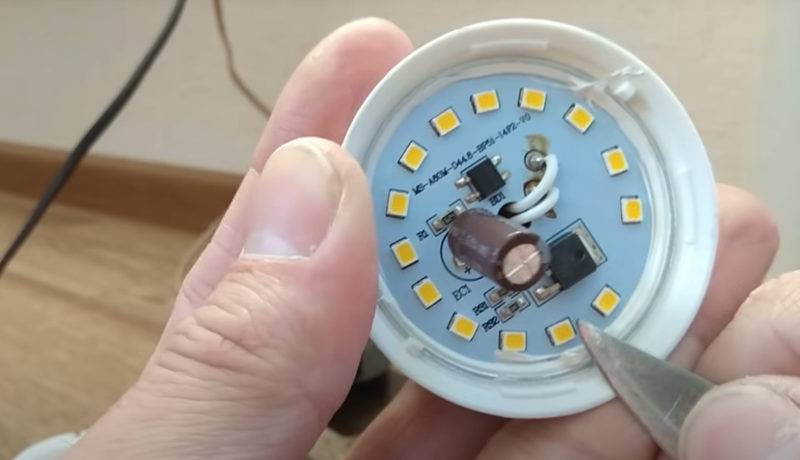

- Извлекаем светодиодную плату. Она может быть прикручена винтами или просто вставлена.
- Вынимаем драйвер. Он обычно просто вставлен в корпус.
- При необходимости снимаем цоколь, высверливая места крепления.
Будьте аккуратны при разборке — некоторые детали могут быть хрупкими или приклеены. Не прикладывайте чрезмерных усилий.
Диагностика неисправностей светодиодной лампы
Основные признаки поломки LED-лампы:
- Лампа не светится вообще
- Светит тускло или мерцает
- Работает нестабильно, с перебоями
- Перегорела часть светодиодов
Чтобы локализовать неисправность, проверяем по очереди:
- Целостность цепи от цоколя до драйвера
- Наличие напряжения на выходе драйвера
- Исправность светодиодов на плате
Для этого используем мультиметр в режиме прозвонки и измерения напряжения.
Ремонт светодиодной платы LED-лампы
Самая частая неисправность — выход из строя одного или нескольких светодиодов. Как ее устранить:

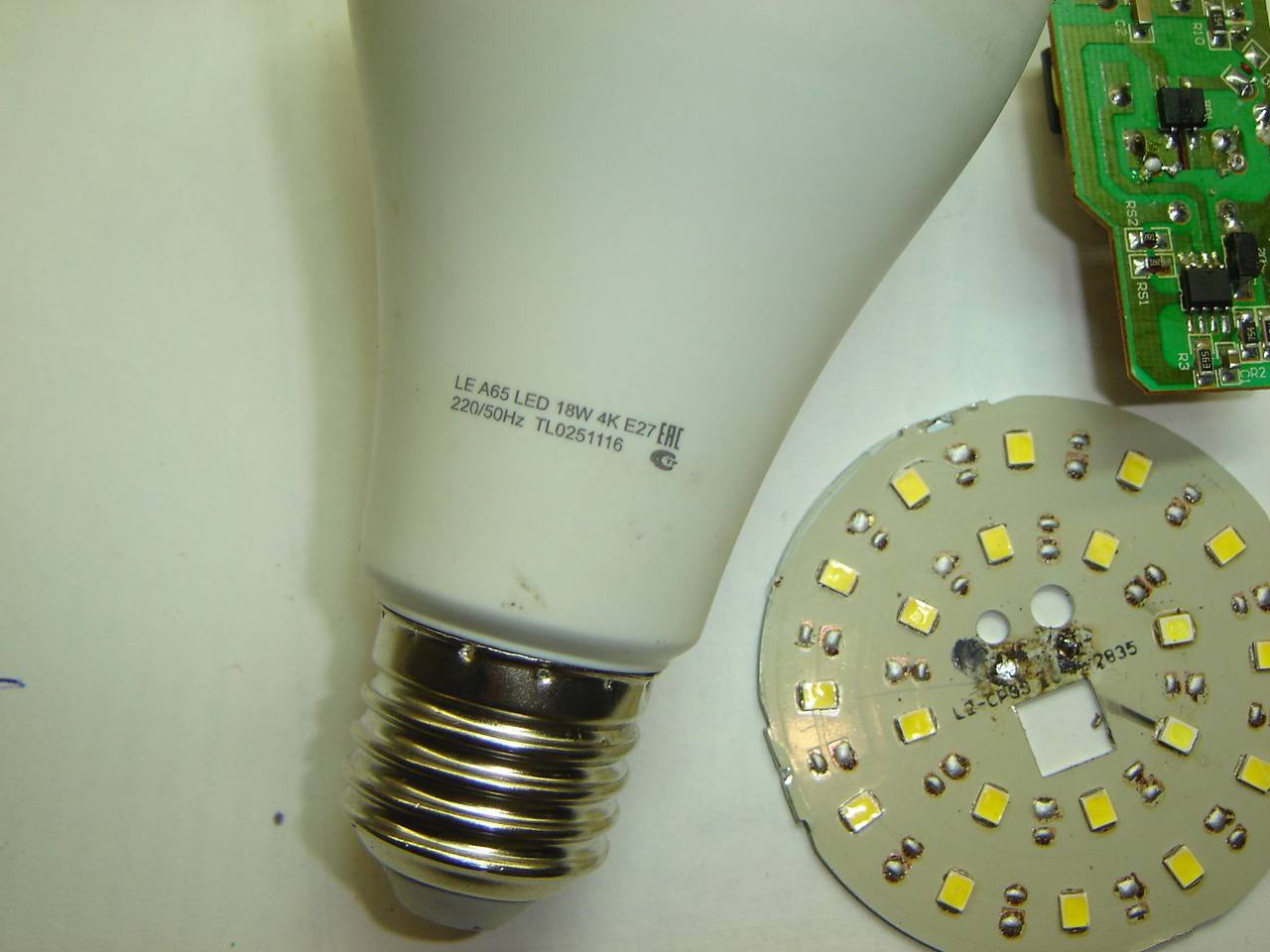

- Визуально осматриваем плату — сгоревшие светодиоды часто имеют черные точки.
- Прозваниваем каждый светодиод мультиметром.
- Неисправные элементы выпаиваем или срезаем.
- Запаиваем на их место перемычки или исправные светодиоды.
Если сгорело много светодиодов, проще заменить всю плату целиком. Ее можно купить отдельно или взять от другой аналогичной лампы.
Восстановление работоспособности драйвера LED-лампы
Неисправности в драйвере могут быть следующие:
- Выход из строя электролитических конденсаторов
- Пробой диодного моста
- Сгорание резисторов или транзисторов
- Нарушение пайки компонентов
Ремонт драйвера требует навыков в электронике. Обычно проще заменить его целиком на аналогичный. Но при желании можно попробовать:
- Визуально осмотреть плату на предмет вздувшихся конденсаторов, прогоревших деталей.
- Прозвонить и заменить неисправные компоненты.
- Проверить качество пайки, при необходимости пропаять заново.
Будьте осторожны при работе с драйвером — на нем может сохраняться опасное напряжение!
Сборка и проверка отремонтированной LED-лампы
После устранения неисправности собираем лампу в обратном порядке:
- Устанавливаем драйвер в корпус
- Монтируем светодиодную плату
- Закрепляем рассеиватель
- Проверяем работу лампы, подключив к сети
Если лампа заработала — ремонт выполнен успешно. Если нет — проверяем еще раз все соединения и компоненты.
Инструменты и материалы для ремонта светодиодных ламп
Для ремонта LED-светильников своими руками понадобятся:
- Отвертки разных размеров
- Пинцет
- Паяльник
- Припой и флюс
- Мультиметр
- Изоляционная лента
- Термоклей
- Запасные светодиоды (по возможности)
Имея под рукой такой набор, можно попробовать отремонтировать большинство бытовых LED-ламп.
Советы по продлению срока службы светодиодных ламп
Чтобы светодиодные лампы служили дольше:
- Не превышайте номинальное напряжение питания
- Обеспечьте хорошее охлаждение, не закрывайте вентиляционные отверстия
- Избегайте частых включений/выключений
- Не используйте лампы в слишком влажных или запыленных помещениях
- Покупайте качественные лампы проверенных производителей
Соблюдение этих простых правил поможет значительно увеличить срок службы LED-светильников в вашем доме.
Ремонт светодиодных LED ламп, устройство, электрические схемы
На фото можно увидеть множество светодиодных ламп. Они достались мне в подарок. Появилась возможность изучить устройство этих ламп, электрические схемы, а так же ремонтировать эти светильники. Самое главное — узнать причины выхода из строя, так как срок службы, указанный на коробке не всегда совпадает со сроком службы.
Содержание
- 1 Ремонт светодиодной лампы MR-16 с простым адаптером
- 2 Как разобрать LED лампу MR-16
- 3 Ремонт LED лампочки MR-16
- 4 Электрическая схема светодиодной лампы MR-16
- 5 Классическая схема драйвера светодиодных ламп мощностью до 5 Вт
- 6 Поиск неисправных светодиодов
- 7 Другие неисправности светодиодных ламп
- 8 Пайка SMD светодиодов
- 9 Анализ причин отказа LED ламп MR-16-2835-F27
- 10 Ремонт светодиодной лампы серии «LL-CORN» (лампа-кукуруза) E27 4,6 Вт 36x5050SMD
- 11 Ремонт светодиодной лампы «LL-CORN» (лампа-кукуруза) E27 12 Вт 80x5050SMD
- 12 Ремонт LED лампы серии «LLB» E27 6 Вт 128-1
- 13 Ремонт светодиодной лампы серии «LLB» LR-EW5N-5
- 14 Ремонт светодиодной лампы серии «LLB» LR-EW5N-3
- 15 Ремонт светодиодной лампы серии «LLC» E14 3W1 M1
- 16 Ремонт светодиодной лампы серии «LL» GU10-3W
- 16. 1 Что означает маркировка?
Ремонт светодиодной лампы MR-16 с простым адаптером
Лампы типа MR-16 разбираются без всяких усилий.
Судя по этикетке, лампа имеет модель MR-16-2835-F27. В ее корпусе расположено 27 SMD светодиодов. Они излучают 350 люмен. Эта лампа подходит для подключения в сеть переменного тока 220-240 В. Потребляемая мощность равна 3,5 Вт. Такая лампа светится белым цветом, температура которого 4100 градусов по Кельвину и создает узконаправленный поток за счет угла потока равного 120 градусам. Применяемый тип цоколя «GU5,3», имеющий 2 штырька, расстояние между которыми 5,3 мм. Корпус сделан из алюминия, лампа имеет съемный цоколь, который крепится при помощи двух винтов. Стекло, защищающее лампу от повреждений, посажено на клей в трех точках.
Как разобрать LED лампу MR-16
Чтоб выявить причину поломки, необходимо разобрать корпус лампы. Это делается без особых усилий.
Как видно на фото, на корпусе видна ребристая поверхность. Она выполнена для лучшего теплоотвода. Вставляем отвертку в одно из ребер и пытаемся приподнять стекло.
Получилось. Можно увидеть печатную плату, она приклеена к корпусу. Поддев ее отверткой, она отделяется.
Ремонт LED лампочки MR-16
В числе первых была разобрана лампа, внутри которой выгорел светодиод. Печатная плата, которая изготавливается из стеклотекстолита, прогорела насквозь.
Эта лампа подойдет в качестве «донора», из нее будут браться нужные запчасти для ремонта других ламп. На остальных 9 лампах так же погорели светодиоды. Так как драйвер цел, причиной поломки являются именно светодиоды.
Электрическая схема светодиодной лампы MR-16
Чтоб уменьшить время ремонта ламп, необходимо создать ее электрическую схему. Она довольно проста.
Внимание! Схема связана с фазой сети гальваническим способом. Применять ее для питания каких либо устройств запрещено.
Как же работает схема? На диодный мост VD1-VD4 через конденсатор C1 подается напряжение 220 В. Далее оно поступает на светодиоды HL1-HL27, которые включены в цепь последовательно. Число светодиодом может быть порядка 80 штук. Конденсатор С2 (чем больше емкость, тем лучше) — сглаживатель пульсаций выпрямленного напряжения. Он исключает мерцание света, имеющего частоту 100 Гц. Для разрядки C1 был установлен R1. Это нужно для того, чтоб исключить удар током при замене лампы. C2 защищен от пробоя R2 в случае, если появился обрыв цепи. R1, R2 как таковой работы в схеме не принимают.
C1- красный, C2- черный, диодный мост- корпус с четырьмя лапками.
Классическая схема драйвера светодиодных ламп мощностью до 5 Вт
Электросхема ламп не имеет элементов защиты. Понадобится резистор на 100-200 Ом, а лучше два. Один будет установлен в цепи подключения, второй будет служить защитой от перепадов тока.
Выше приведена схема с защитными резисторами. R3 защищает светодиоды и С2 конденсатор, R2 в свою очередь — диодный мост. Этот драйвер отлично подойдет для ламп, мощность которых меньше 5 Вт. Он легко запитает лампу, имеющую 80 светодиодов типа SMD3528. Если нужно уменьшить или увеличить ток, проводите манипуляции с конденсатором C1. Чтоб исключить мерцание, увеличьте емкость С2.
КПД такого драйвера менее 50 %. К примеру, для лампы MR-16-2835-F27 нужен резистор на 6,1 кОм и мощностью 4 Вт. Тогда драйвер будет расходовать мощность, превышающую мощность потребления светодиодов. Из-за большого выделения тепловой энергии поместить его в маленький корпус лампы не получится. В таком случае, можно отдельно сделать корпус под этот драйвер.
Следует помнить, что от количества светодиодов напрямую зависит КПД лампы.
Поиск неисправных светодиодов
После того, как защитное стекло было снято, можно осмотреть светодиоды. Если обнаружено малейшее черное пятнышко на поверхности светодиода, он вышел из строя. Проводите осмотр мест пайки, осмотрите качество выводов. В одной из ламп было обнаружено 4 плохо впаянных светодиода
Светодиоды, имеющие черные точки, были помечены крестиком. При внешнем осмотре светодиоды могут быть целые. Поэтому, нужно прозвонить их тестером. Для проверки понадобится напряжение чуть больше 3 В. Подойдет аккумулятор, батарейка, блок питания. За источником питания последовательно включается токоограничивающий резистор, имеющий номинал 1 кОм.
Щупами прикасаемся до светодиода. В одну сторону сопротивление должно быть малым (светодиод может светиться), в другую – быть равным десяткам мегаом.
Во время проверки необходимо зафиксировать лампу. На помощь может прийти банка.
Можно проверить светодиод без специальных приборов, если драйвер устройства цел. На цоколь лампы подается напряжение, выводы светодиодов закорачиваются пинцетом или отрезком провода.
Если видно свечение всех светодиодов, закороченный неисправен. Но такой метод подойдет, если в цепи вышел из строя 1 светодиод.
Если в цепи обнаружена поломка нескольких светодиодов, лампа будет гореть. Только ее световой поток уменьшиться. Просто закоротите места площадок, к которым были припаяны светодиоды.
Другие неисправности светодиодных ламп
Если при проверке оказалось, что светодиоды исправны, значит дело в драйвере или месте пайки.
В данной лампе обнаружилась холодная пайка проводника. Копоть, появившаяся из-за плохой пайки, оседала на дорожках платы. Для удаления копоти понадобилась тряпочка, смоченная спиртом. Провод выпаяли, залудили и припаяли. Эта лампа заработала.
Из всех ламп у одной была поломка драйвера. Диодный мост был заменен 4 диодами «IN4007», которые рассчитаны на ток 1 А и на обратное напряжение 1000 В.
Пайка SMD светодиодов
Чтоб произвести замену неисправного LED, необходимо выпаять его, не повредив печатные проводники. Обычным паяльником это можно сделать с трудом, лучше надеть на паяльник жало, изготовленное из медной проволоки.
При запайке светодиода необходимо следить за полярностью. Установите светодиод на место пайки, возьмите паяльник на 10-15 Вт и прогрейте его торцы.
Если светодиод обгорел, и при этом произошло обугливание платы, это место следует очистить. Так как оно является проводником. Если площадка расслоилась, светодиод моно припаять к «соседям». Это делается в том случае, если дорожки ведут именно к ним. Просто возьмите кусочек провода, сверните в два-три раза и подпаяйте.
Анализ причин отказа LED ламп MR-16-2835-F27
Таблица анализа причин отказа светодиодных ламп MR-16-2835-F27 | ||
---|---|---|
Вид отказа | Количество отказавших ламп | Причина отказа |
Отказ светодиодов | 6 | В схеме драйвера нет элементов защиты светодиодов от бросков тока |
Непропай выводов светодиодов | 1 | Нарушение технологии пайки |
Непропай токоподводящего провода | 1 | Нарушение технологии пайки |
Пробой диодного моста | 1 | Дефект комплектации |
Сломан штырь в цоколе | 1 | Небрежное обращение с лампой при подключении |
По данным таблицы можно сделать вывод, что поломки ламп зачастую происходят из-за выхода из строя светодиодов. Причиной тому является отсутствие защиты в схеме. Хотя место под варистор имеется на плате.
Ремонт светодиодной лампы серии «LL-CORN» (лампа-кукуруза) E27 4,6 Вт 36x5050SMD
Технология ремонта лампы-«кукурузы» отличается от ремонта выше показанной лампы.
Ремонт такой лампы прост, так как светодиоды располагаются на корпусе. И для прозвонки не требуется ни каких лишних действий. Эта лампа была разобрана исключительно из-за интереса.
Техника проверки «кукурузы» не отличается от вышеописанной. Только в корпусе этих ламп установлено 3 светодиода. При прозвонке все 3 должны засветиться.
Если обнаружена поломка одного из светодиодов, закоротите его или впаяйте новый. На сроке службы лампы это не отразиться. Драйвер лампы не имеет развязывающегося трансформатора. Поэтому, любое прикосновение к дорожкам светодиодов неприемлемо.
Если светодиоды целы, дело в драйвере. Для того, чтоб осмотреть его, необходимо разобрать корпус.
Чтоб добраться до драйвера, нужно снять ободок. Подденьте его отверткой в самом слабом месте, он должен отклеиться.
Драйвер имеет такую же схему, что и наша первая лампа с тем отличием, что С1-1µF, С2- 4,7 µF. Провода длинные, поэтому драйвер вытягивается без усилий. После работ по замене светодиода, ободок был посажен на клей «Момент».
Ремонт светодиодной лампы «LL-CORN» (лампа-кукуруза) E27 12 Вт 80x5050SMD
Ремонт лампы на 12 Вт делается по той же схеме. На корпусе не было обнаружено сгоревших светодиодов, поэтому пришлось вскрыть корпус, чтоб осмотреть драйвер.
С этой лампой возникли проблемы. Провода драйвера были слишком короткими, пришлось снять цоколь.
Цоколь выполнен из алюминия. Он крепился к корпусу с помощью закернения. Поэтому, нужно было высверлить места креплений сверлом, диаметр которого 1,5 мм. Далее цоколь был поддет ножом и снят. Провода, находящиеся внутри пришлось перекусить.
Внутри находились 2 одинаковых драйвера, каждый из которых запитывал 43 диода.
Драйвер окутан термоусаживающей трубочкой, ее пришлось разрезать.
После устранения неполадок, на драйвер насаживается эта же трубка и обжимается пластиковой стяжкой.
Схема драйвера подразумевает в себе защиту. С1 защищает от импульсных перепадов, R2, R3 от бросков тока. Во время проверочных работ были замечены обрывы R2. Скорее всего, на лампу было подано напряжение, превышающее норму. Резистора на 10 Ом не было, поэтому был впаян резистор на 5,1 Ом. Лампа засветилась. Далее нужно было подключить драйвер к цоколю.
Первым делом короткие провода были заменены более длинными. Драйверы были соединены по питающему напряжению. Чтоб прикрепить провода к резьбовой части цоколя, необходимо зажать их между пластиковым корпусом и цоколем.
А как подключиться к центральному контакту? Алюминий не паяется, поэтому провод был припаян к латуневой пластинке, в которой было высверлено отверстие под М 2,5. Подобное отверстие было высверлено в контакте. Все это было скручено винтом. Далее был одет цоколь и накерниванием закреплен к корпусу лампы. Лампа была пригодна к работе.
Ремонт LED лампы серии «LLB» E27 6 Вт 128-1
Далее я приступил к ремонту 2 ламп типа LLB E27. Они вышли из строя из-за плохой пайки.
Конструкция лампы идеально подходит для ремонта. Корпус легко разбирается.
Следует одной рукой держать цоколь, а второй повернуть защитный плафон против часовой стрелки.
Под корпусом расположено пять прямоугольных плат, на которые впаяны светодиоды. Прямоугольник припаян к круглой плате, на которой расположена схема драйвера.
Чтоб получить доступ к LED выводам, нужно снять одну из крышек. Для облегчения работы лучше снять плату, находящуюся в точках подачи напряжения драйвера. На фото видно, что эта стенка параллельна корпусу конденсатора и отдалена от него на максимальное расстояние.
Чтоб снять плату, необходимо прогреть места пайки паяльником. Затем, для ее снятия прогреваем пайку на круглой плате и она отсоединяется.
Доступ для проверки поломок открыт. Драйвер выполнен по простой схеме. Проверка его выпрямительных диодов, а так же всех светодиодов (в этой лампе их 128) не показала проблему.
Когда я осматривал места пайки, обнаружил, что они отсутствуют в некоторых точках. Эти места были пропаяны, кроме этого я соединил печатные дорожки плат по углам.
Когда вы смотрите на свет, то эти дорожки хорошо видны и можно легко определить, где какая дорожка.
Прежде чем собрать лампу, нужно было ее проверить. Для этого на плате была установлена перемычка, двумя временными проводами выпаянная часть лампы была подключена к источнику питания.
Лампа засветилась. Осталось впаять плату на прежнее место и собрать лампу.
Ремонт светодиодной лампы серии «LLB» LR-EW5N-5
На внешний вид лампа сделана качественно. Корпус алюминиевый, дизайн выполнен красиво.
Лампа собрана надежно. Поэтому, чтоб ее разобрать, нужно снять защитное стекло. Для этого конец отвертки всовываем между радиатором. Стекло здесь фиксируется без клея, буртиком. Нужно опереться отверткой на торец радиатора и приподнять стекло вверх, используя отвертку как рычаг.
Тестер не показал поломку светодиодов. Значит, все дело в драйвере. Чтоб добраться до него, нужно открутить 4 винта.
Но меня настигла неудача. За платой была расположена плоскость радиатора. Она смазана пастой, которая проводит тепло. Пришлось собрать все, что я раскрутил. Я решил разобрать лампу со стороны цоколя.
Для того, чтоб снять цоколь, пришлось высверливать места кернения. Но он не снимался. Как оказалось, он был скреплен с пластмассой резьбовым соединением.
Радиатор нужно было отделить от пластикового переходника. Для этого, я произвел запил ножовкой по металлу в том месте, где пластмасса крепилась к радиатору. Далее поворотом отвертки детали отделились одна от другой.
Была произведена отпайка выводов от платы светодиодов, что позволило работать с драйвером. Его схема была более сложной по сравнению с другими драйверами. При осмотре был найден вздутый конденсатор 400 V 4,7 µF. Он был заменен.
Диод Шоттки «D4» типа SS110 оказался поврежденным. Он находится внизу слева на фото. Он был заменен аналогом «10 BQ100», имеющим 1 А и 100В. Лампочка засветилась.
Ремонт светодиодной лампы серии «LLB» LR-EW5N-3
Лампа похожа на «LLB» LR-EW5N-5, но ее конструкция изменена.
Защитное стекло крепится с помощью кольца. Если подцепить место стыка кольца и стекла, оно легко снимется.
Печатная плата выполнена из алюминия. На ней расположены девяти кристальные LED светодиоды количеством 3 штуки. Плата крепится 3 винтами к радиатору. Проверка не выявила проблем с светодиодами. Значит дело в драйвере. Опыт ремонта похожей лампы показал, что лучше сразу отпаять провода, которые идут от драйвера. Разборка лампы производилась со стороны цоколя.
Кольцо, соединяющее цоколь и радиатор, снялось с большим усилием. При этом кусочек откололся. А все из-за того, что оно было прикручено 3 саморезами. Драйвер был извлечен.
Саморезы располагаются под драйвером, добраться до них можно крестообразной отверткой.
Этот драйвер выполнен на основе трансформаторной схеме. Проверка показала исправность всех частей, кроме микросхемы. Данных о ней я не нашел. Лампа было отложена в качестве донора.
Ремонт светодиодной лампы серии «LLC» E14 3W1 M1
Эта лампа похожа на лампу накаливания. Первое, что можно заметить- широкое металлическое кольцо.
Я приступил к разборке лампы. Первым делом нужно было снять плафон. Как оказалось, он был посажен на основание эластичным компаундом. После того, как я снял его, понял, что это было напрасно.
В лампе находился 1 светодиод, мощность которого была равна 3,3 Вт. Его можно было проверить со стороны цоколя.
Лампа была скреплена с корпусом с помощью «левой» резьбы. Вращать цоколь нужно против часовой стрелки, если смотреть на него со стороны центрального контакта.
Причиной поломки был провод, который отпал от резьбы на цоколе. Пайкой алюминий не возьмешь, поэтому нужно было искать вариант крепления провода.
К имеющемуся проводу был припаян кусочек 5 см для наращивания. В точке кернения было высверлено отверстие, диаметр которого был равен 2 мм. В него был продет провод и намотан на винт. Сам винт был вставлен в отверстие и зажат гайкой. Эта лампа светилась, как новая.
Ремонт светодиодной лампы серии «LL» GU10-3W
Лампу типа «LL» GU10-3W с виду было сложно разобрать. Стекло начинало трескаться в тот момент, когда я пытался его извлечь.
Что означает маркировка?
- G — наличие штыревого цоколя;
- U — лампа энергосберегающая;
- 10 – размер между штырями (измеряется в мм)
Благодаря расширительным штырям, лампа крепко держится в патроне.
Эта лампу можно было разобрать при помощи высверленного отверстия. Место сверления находилось на уровне печатной платы. Свело было выбрано диаметром 2,5 мм. Во время сверления нужно учесть тот факт, что сверло может повредить светодиод. Если дрели нет, то отверстие можно сделать шилом.
В проделанное отверстие задевается отвертка. Используя ее как рычаг, необходимо приподнять стекло. Если при проверке светодиодов проблем не выявлено, извлекаем печатную плату.
В обеих лампах были обнаружены сгоревшие резисторы номиналом 160 Ом. По размеру можно было установить, что их мощность равна 0, 25 Вт. Она не соответствует мощности, которая выделяется при работе лампы.
Плата была залита силиконом, отсоединять ее я не стал. Я заменил сгоревшие резисторы более мощными. В одной лампе применил резистор на 150 Ом и 1 Вт, на другой 2 параллельно спаянных на 320 Ом и 0,5 Вт.
Во избежание короткого замыкания, выводы резисторов были промазаны силиконом. Он действует как изолятор.
На рынке можно встретить 2 вида силикона: жидкий в трубочках и твердый, имеющий вид стержня. Стержневой хорош тем, что его можно отделить паяльником и нанести на нужную поверхность. После застывания он становится крепким.
Обе лампы светились. Осталось прикрепить плату и надеть защитное стекло.
Чтоб закрепить платы, я пользуюсь жидкими гвоздями «Монтаж» момент. После высыхания этот клей имеет пластичность и хорошую термостойкость.
Клей наносится отверткой. Минут через 15 он будет удерживать нашу деталь.
Чтоб не держать плату до полного высыхания клея, я фиксирую ее силиконом в некоторых точках. Стекло было приклеено с помощью жидких гвоздей, лампа стала работоспособной.
как починить LED-лампочку своими руками — самое полное руководство
Кто-то скажет, что LED-лампочка стоит недорого и нет смысла ее восстанавливать. Проще купить новую. Да, если она у вас одна и небольшой мощности. Ремонт светодиодных ламп средней и большой мощности вполне оправдан. Особенно если их много. Сделать это можно своими руками и без глубоких знаний электротехники.
Сначала немного теории — коротко расскажу об устройстве. Вы узнаете, как легко разобрать и быстро починить LED-лампу. После этого на нескольких примерах покажу, как я ремонтировал энергосберегающие лампочки дневного света.
Как разобрать светодиодную лампу
В продаже встречаются образцы самых разных конфигураций. Их детали могут немного отличаться по исполнению, но основной принцип ремонта остается одинаковым.
Устройство светодиодной лампы дневного света.Как быстро снять рассеиватель света
Рассеиватель делает свет более мягким. Без него светодиоды светили бы пучком в одну точку. А с ним лампочка равномерно освещает пространство вокруг себя. Еще рассеиватель закрывает электрическую часть, которая находится под напряжением, — защищает нас от поражения электрическим током. А саму схему защищает от пыли и влаги.
Обычно рассеиватели на энергосберегающих LED-лампах делают из матового пластика. Реже из стекла. К корпусу его фиксируют при помощи резьбы или паз-защелки. Некоторые производители дополнительно используют клей или силикон.
Прежде чем снимать рассеиватель во время ремонта, попробуйте с усилием провернуть его относительно корпуса. Если провернулся — отлично. Значит он не приклеен. Пробуем откручивать. Если не откручивается, руками тянем рассеиватель в одну сторону, корпус в другую и разъединяем их.
Если защитное стекло не проворачивается относительно корпуса, я вставляю в место соединения лезвие ножа и, надавливая на него, как бы прорезаю канавку. Лезвие раздвигает элементы друг относительно друга, и они разъединяются.
Светодиодная LED-лампочка со снятым рассеивателем.Как снять светодиодный модуль LED-лампы
Чаще всего перегорают светодиоды. Как найти, какой из них неисправен, рассмотрим ниже. Иногда, чтобы достать и починить дроссель, нужно снять верхнюю печатную плату.
В дешевых лампочках дневного света диодный модуль припаян к источнику питания проводами. Его просто вставляют в корпус и ничем дополнительно не крепят. Достаточно поддеть плату ножом или отверткой, и она отходит в сторону.
После снятия рассеивателя светодиодный модуль просто вынимается из цоколя.Когда цокольную часть используют в качестве радиатора, плату со светодиодами прикручивают винтами. Между платой и радиатором находится термопаста. Не убирайте ее в процессе ремонта. Благодаря пасте радиатор лучше отводит тепло, LED-лампа охлаждается и не перегорает. Откручиваем винты и получаем доступ к драйверу.
Плату со светодиодами нужно открутить от радиатора, который находится в цокольной части.Иногда модуль питания к плате припаивают. Паяльником расплавляем припой на контактах, на горячую сдвигаем одну плату относительно другой, а потом разъединяем.
Светодиодный модуль припаян к дросселю.Как вытащить драйвер
Обычно модуль питания просто вставляют в цоколь светодиодной лампочки и ничем дополнительно не крепят. Но устанавливать его могут, как с верхней, так и с нижней части. Соответственно вытащить его можно только с той стороны, с которой вставляли.
Как добраться до драйвера со стороны отражателя я рассказал выше. Сейчас рассмотрим, что делать, если его устанавливали с цокольной части.
Как разобрать цоколь лампы
Малый цоколь Е14 нет смысла снимать. Он не влияет на ремонт сгоревшей лампочки. А вот через цоколь Е27 иногда приходится добираться до драйвера светодиодной лампы, чтобы его починить.
Есть несколько способов снять цоколь:
- Просто с усилием потянуть его и отщелкнуть от корпуса, как рассеиватель света. Но это редко срабатывает.
- Открутить металлическую часть по резьбе.
- Сверлом диаметром 1,5-2 мм высверлить по кругу отверстия в местах, где металлическую часть приклепали к пластиковому корпусу лампы дневного света.
Как своими руками починить светодиодную LED-лампочку
Чаще всего перегорают светодиоды, поэтому ремонт начинаем именно с их проверки. Находим элемент, который сгорел. В идеале меняем его на новый. Но сделать это в домашних условиях при помощи обычного паяльника практически невозможно. Да и запасных деталей под рукой, как правило, нет.
Все светодиоды в LED-лампе подключают последовательно. Если перегорает один, цепь разрывается — лампочка не работает.
Сгоревший элемент выпаиваем паяльником или срезаем обычным канцелярским ножом. После этого видим два контакта. Замыкаем их капелькой припоя, восстанавливая таким образом электрическую цепь. Ниже рассмотрим, почему этот способ работает без каких-либо негативных последствий.
Если хотите, можете переставить рабочую деталь с другой такой же перегоревшей лампочки-донора.
Вместо перегоревших светодиодов замкнул контакты лампочки припоем.Как найти светодиод, который в лампе перегорел
Первый признак, который говорит о том, что светодиод сгорел — черная точка. Такой элемент гарантированно неисправен и является местом обрыва цепи. Меняем или удаляем его.
Обычно на перегоревшем светодиоде LED-лампочки появляется черная точка.К сожалению, не всегда появляется черная точка. Если ее нет, проверяем мультиметром напряжение на выходе дросселя.
Проверяю мультиметром идет ли ток с дросселя на плату светодиодов (лампочка включена в сеть).Если с напряжением все в порядке, ищем неисправный диод. Есть несколько способов:
- Ставлю мультиметр в режим прозвонки или проверки диодов. При этом на щупы подается напряжение несколько вольт. Поочередно прикасаюсь к каждому светодиоду (соблюдая полярность) — они начинают тускло светиться. Некоторые элементы рассчитаны на большее напряжение. В этом случае подойдет следующий способ.
- Проверяю каждую деталь, подавая на нее напряжение 9 вольт от батарейки типа «Крона». Последовательно в цепь включаю резистор сопротивлением 1 кОм.
- Если нет под рукой девятивольтового источника питания, пробую закорачивать каждый из светодиодов под напряжением (соблюдайте технику безопасности). Вкручиваю лампу в патрон. Подаю напряжение. Мультиметр перевожу в режим измерения силы тока. Поочередно касаюсь щупами каждой детали. Как только дохожу до неисправного элемента, лампочка начинает светиться. Этот способ работает только в том случае, если неисправен один диод.
Как выполнить ремонт драйвера светодиодной LED-лампы
Сначала нужно убедиться, что плата со светодиодами обесточена. Включаем лампочку в сеть и измеряем напряжение на выходе источника питания. Если мультиметр показывает нулевое значение, вытаскиваем драйвер для восстановления (как описано выше).
Первый признак неисправного модуля — лампочка начала моргать (или мерцала перед тем, как перегорела). Чаще всего я встречался со следующими неисправностями:
- Плохой контакт. Сталкивался с тем, что в бюджетных LED-лампах детали плохо пропаяны. Со временем контакт окисляется — ток через него не проходит. Чтобы починить это, достаточно пошевелить детали драйвера и посмотреть начал он работать или нет. Если напряжение появилось, находим поврежденный контакт и восстанавливаем его.
- Обрыв цепи. От удара, падения и других повреждений в цепи может появиться обрыв. Чаще всего обрываются провода, которые соединяют драйвер с цоколем или светодиодной площадкой. Припаиваем их обратно — ремонт окончен.
- Вышел из строя один из элементов. На мой взгляд, поиск неисправной детали оправдан лишь в том случае, если у вас есть донор для восстановления. Я обычно ограничиваюсь визуальным осмотром. Если вижу вздувшийся конденсатор, почерневший резистор или оплавленный дроссель, выпаиваю их и переставляю новую деталь с донора.
Какие светодиодные лампы будут перегорать постоянно — ремонт бесполезен
Производители заявляют, что срок службы LED-лампочки до 25 лет. Но я встречал на Алиэкспрессе дешевенькие экземпляры, которые работают не более пары месяцев. У всех у них есть один общий признак.
Посмотрите на фото ниже и сравните с фотографией, которую я давал в самом начале. Чем принципиально отличается устройство?
Светодиодов в LED-лампе много, а радиатора для их охлаждения нет.В дешевом аналоге нет радиатора. Без должного охлаждения светодиоды будут постоянно перегреваться и перегорать. Производители знают об этом и даже сделали в отражателе отверстия для вентиляции. Но это не помогает исправить ситуацию. Диоды сгорают. Менять их на новые или выпаивать и чинить бесполезно.
Такой дешевый светильник будет работать разве что где-нибудь в кладовке, где свет включают на 10 минут в день. Я бы вообще не тратил деньги на подобное барахло.
Почему перемычка вместо сгоревшего светодиода — это допустимый способ ремонта LED-лампы
Иногда импульсный драйвер путают с трансформаторным источником питания. Пытаются применить к нему закон Ома и показывают, что после удаления одного из элементов цепи, все остальные будут работать в экстремальном режиме.
Современные «умные» драйверы поддерживают в цепи нагрузки заданный ток даже при изменении сопротивления. Поэтому после удаления одного или нескольких диодов кардинально ничего не изменится.
Конечно, если выпаять 10 или 20 светодиодов, драйвер будет работать не в штатном режиме и это сократит срок его службы. Но с подобными неисправностями лампочку впору утилизировать. Если вы постоянно ремонтируете ее выпаиванием диодов, и она служит хоть сколько-нибудь — это уже хорошо.
Пример ремонта светодиодной лампы Camelion LED 15-F65 15Вт E27 220В
Лампочка верой и правдой прослужила лет пять в режиме ежедневного использования. Однажды вечером заморгала, а после этого погасла. Изначально подумал, что драйвер отслужил свой срок. Стал разбирать.
Лампочка дневного света перегорела после 5 лет работы.Снять рассеиватель света просто руками не получилось. Производители посадили на силикон светодиодную площадку. Отражатель тоже присиликонился. Взял нож. Лезвие вставил между корпусом LED-лампы и рассеивателем. Прошелся несколько раз так по кругу и через пару минут отщелкнул отражатель от корпуса.
По черным точкам нашел неисправные светодиоды (но не все).По внешнему виду светодиодов сразу стало понятно, что несколько из них перегорело — появились черные точки. Приступил к восстановлению. Лезвием срезал поврежденные детали. Контакты замкнул капелькой олова. Починил — работает.
После ремонта включил лампу в сеть и оказалось, что есть еще один неисправный светодиод.Сфотографировал для статьи и только на фото увидел, что один из диодов не светится. Он практически перегорел, но все еще пропускает через себя ток. Такие элементы лучше сразу убрать, что я и сделал.
Возьмите на вооружение этот способ контроля. Если лампочка загорелась — это еще не значит, что она полностью исправна. Сфотографируйте ее во включенном состоянии и изучите фото, так как рассматривать плату против света — глаза можно сломать.
Эта лампочка давно лежала в комоде. Причину поломки не помню. При потряхивании в корпусе что-то шабуршало. Предварительно сделал вывод, что это обрыв цепи.
Без особых усилий снял рассеиватель. Сначала провернул его относительно корпуса, а потом потянул руками в разные стороны.
Светодиоды выглядят исправными.Внешне диоды выглядели рабочими. Открутил площадку, на которой они были припаяны. Плата была смонтирована на алюминиевой подложке и на термопасте сидела на радиаторе.
Между алюминиевой площадкой и радиатором находится термопаста для лучшего отвода тепла.Изнутри сразу посыпался какой-то мусор. Вытащил драйвер и увидел, что конденсатор разлетелся и валялся внутри по запчастям.
LED-лампа не работала из-за испорченного конденсатора.Взял лампочку-донор и перепаял оттуда конденсатор. Емкость соответствовала — 4,7 мФ. А вот напряжение было разным. У старого 100В, а у нового 400В. На работоспособность это никак не влияет, но размер у новой детали значительно больше. Еле удалось затолкать ее обратно в корпус.
Заменил конденсатор на новый (такой же емкости).Пример ремонта длинной светодиодной лампы типа «Кукуруза»
Когда LED-лампочки только стали появляться и были относительно дорогими, заказал себе с Алиэкспресс несколько «Кукуруз». Сразу скажу, кроме цены, в них нет ничего хорошего.
Самая недолговечная светодиодная лампочка на моей памяти.При попытке снять рассеиватель с цоколя снимается именно цоколь. Светодиодная сборка остается внутри рассеивателя и так просто ее не достать. Силой тащить за детали — дело неблагодарное. Можно всю плату раскурочить. Здесь предусмотрено несколько отверстий для вентиляции. Вставляю в них зубочистку и выталкиваю сборку наружу.
Светодиодный модуль из рассеивателя можно вытолкнуть обычной зубочисткой.Отверстия здесь сделали потому, что конструкцией не предусмотрен радиатор. Да, вентиляция становится чуть лучше, но про защиту от пыли и влаги можно забыть.
В эконом-лампе типа «Кукуруза» у меня постоянно перегорали диоды. Считаю, виной этому отсутствие радиатора. Сгоревшие детали удалял и замыкал контакты.
Удалил светодиоды и замкнул контакты оловом.Если светодиодная лампочка ненадежная по определению, постоянно тратить время на ее ремонт нет смысла. Проще выбросить и купить новую.
Светодиодная лампа: часто задаваемые вопросы и устранение неполадок
Как исправить, что светодиодная лампа TaoTronics не работает?
Если ночник со светодиодной лампой TaoTronics не включается, перестал работать через несколько месяцев или не заряжается, зарядите кабель для зарядки фонаря и подставки для зарядки (подставка для подзарядки есть только у VA-CL006). После перезарядки разряженной батареи кнопку питания внизу нужно нажать и удерживать в течение нескольких секунд, и свет включится без проблем.
После этого, если проблема не была решена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.
Как решить проблему с разрядкой светодиодной лампы TaoTronics?
- Прекращение зарядки с перерывами
- Периодически прекращайте зарядку и перезаряжайте на некоторое время.
- Поверхность мобильного телефона или лампы горячая.
За исключением вышеуказанных пунктов, аномалия все еще существует. Это вопрос качества. Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.
Как исправить проблемы с беспроводным сбоем светодиодной лампы TaoTronics?
Если вы поместите телефон в зону зарядки, включите настольную лампу TaoTronics, и телефон не будет заряжаться.
Снимите телефон с устройства. Затем выключите устройство и включите его, чтобы проверить, работает ли оно. Если проблема не была решена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.
Как починить светодиодную лампу TaoTronics, если ее функция беспроводной зарядки не работает должным образом?
Если положить телефон в зону беспроводной зарядки лампы, а затем включить лампу. Индикатор горит красным и не может зарядить телефон. Пожалуйста, следуйте приведенным ниже инструкциям по устранению неполадок:
- Снимите телефон с зарядного устройства
- Включить устройство
- Подождите, пока загорится синий индикатор, и он погаснет через 10 секунд
- Поместите телефон в зону беспроводной зарядки и снова зарядите телефон
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно.
Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.Как исправить мигание или исчезновение индикатора при беспроводной зарядке?
Если лампа не может заряжать телефон без проводов, попробуйте выполнить следующие действия:
- Убедитесь, что на задней панели телефона нет ничего (например, карточек, металлических пластин и т. д.)
- Если вы используете чехол, снимите чехол с телефона и проверьте, можете ли вы зарядить телефон. 3. Попробуйте протестировать беспроводное зарядное устройство лампы на другом телефоне. Аккумулятор телефона может быть проблемой.
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.
Как устранить проблемы со светодиодной настольной лампой TaoTronics Быстрая зарядка не работает?
Светодиодная лампа TaoTronics не поддерживает быструю зарядку телефонов Google, Huawei, Xiaomi. В этих телефонах используется обычная функция зарядки мощностью 5 Вт с более длительным временем зарядки.
Как решить проблему нагрева зоны беспроводной зарядки светодиодной лампы TaoTronics?
Если вы поместите телефон в зону зарядки светодиодной лампы TaoTronics, скорость зарядки будет низкой, и это лихорадка. Пожалуйста, следуйте приведенным ниже инструкциям по устранению неполадок:
- Совместите с зоной беспроводной зарядки;
- Попробуйте снять чехол с телефона;
- Убедитесь, что это нормально после выключения телефона
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.
Как исправить, если беспроводная зарядка не работает?
Если ваша беспроводная зарядка светодиодной лампы TaoTronics не может заряжать мобильный телефон с помощью этой функции, но лампа работает нормально, выполните следующие действия по устранению неполадок:
- Проверка с другими мобильными устройствами, поддерживающими беспроводную зарядку
- Перед использованием зарядного устройства снимите чехол с телефона и убедитесь, что зарядная катушка выровнена правильно
- Убедитесь в отсутствии помех от окружающей среды
- Если зарядное устройство становится слишком горячим, оно может прекратить зарядку и перейти в безопасный режим
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.
Как решить проблему мерцания светодиодной лампы TaoTronics?
Следуйте приведенным ниже инструкциям по устранению неполадок:
- Попробуйте использовать другой кабель и розетку, чтобы проверить, работает ли он
- Убедитесь в отсутствии помех от окружающей среды
- Убедитесь, что адаптер имеет стабильный выход для устройства
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.
Как исправить, что лампа TaoTronics тускнеет или не горит после длительного использования?
Есть несколько вещей, которые нам понадобятся от вас, чтобы помочь с процессом.
- Убедитесь, что вы используете оригинальное зарядное устройство .
- Используйте другой источник питания.
- Держитесь подальше от мощных приборов (таких как холодильник, микроволновая печь, индукционная плита и т. д.), чтобы уменьшить влияние окружающей среды.
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для замены, если ваша лампа находится на гарантии.
Как исправить медленную зарядку настольной лампы TaoTronics?
Следуйте приведенным ниже инструкциям по устранению неполадок:
- Контрольная лампа USB-выход, некоторые модели USB-выход TT-5V/2A MAX, другие 5V/1A.
- Попробуйте использовать другой кабель
- Проверьте работу с разными телефонами
Как исправить неработающий порт USD светодиодной лампы TaoTronics? (лампа работает, но порт USB не работает)
Пожалуйста, следуйте приведенным ниже инструкциям по устранению неполадок:
- Попробуйте использовать другую модель кабеля и телефона
- Проверьте работу с разными телефонами
Как исправить внезапное выключение светодиодной лампочки TaoTronics? (с неприятным запахом и невозможностью повторного использования)
Если индикатор сенсорной панели горит, но светодиодная лампочка не работает, возможно, лампочка перегорела. Обратитесь в службу поддержки TaoTronics для настройки замены.
Почему кронштейн настольной лампы TaoTronics падает?
Может быть 2 причины:
- Это проблема дизайна, и мы будем рады создать для вас замену.
- Поскольку в настольной лампе TaoTronics используется шестигранный винтовой стержень, она упадет примерно через 300 раз. Его можно усилить случайным шестигранным ключом.
Что делать, если светодиодная лампа TaoTronics стала нечувствительной к прикосновению или перестала хорошо реагировать?
Выполните следующие действия по устранению неполадок:
- Убедитесь в отсутствии внешних помех
- Не используйте устройство мокрыми или жирными руками
- Отключите, а затем снова подключите источник питания.
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для настройки замены.
Что делать, если индикатор питания светодиодной лампы TaoTronics включается/выключается автоматически?
Пожалуйста, следуйте приведенным ниже инструкциям по устранению неполадок: Убедитесь, что нет никаких внешних помех (таких как холодильник, микроволновая печь, индукционная плита и т. д.). Мы рекомендуем протестировать лампу в другой среде. Если это не сработало, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для настройки замены.
Почему головка светодиодной лампы TaoTronics сильно нагревается?
Нагрев головки лампы является нормальным явлением, так как при работе на полной мощности она выделяет много тепла. Прекратите использование лампы, изготовленной из пластика, при температуре выше 65° C. Прекратите использование лампы, изготовленной из металла, при температуре выше 55° C.
Что делать, если светодиодная лампа TaoTronics издает шум в режиме ожидания?
В режиме ожидания лампа будет издавать звуковой сигнал. Или Адаптер питания будет шуметь при слабом токе. Пожалуйста, свяжитесь со службой поддержки TaoTronics для установки замены, команда TaoTronics вышлет вам еще один новый адаптер.
Что делать, если светодиодная лампа TaoTronics автоматически выключается после включения?
Пожалуйста, следуйте инструкциям по устранению неполадок ниже:
- Подтвердите, если вы установили таймер;
- Убедитесь в отсутствии внешних помех (например, холодильника, микроволновой печи, индукционной плиты и т. д.).
- Убедитесь, что адаптер питания работает правильно, и отключите все другие устройства, чтобы проверить, работает ли он.
- Рядом с сенсорной панелью нет ничего, чтобы избежать случайного контакта.
- Мы рекомендуем использовать наши оригинальные адаптеры. Блок питания универсального адаптера нестабилен и может не соответствовать требуемому напряжению нашей лампы.
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для настройки замены.
Что делать, если светодиодная лампа TaoTronics выходит из-под контроля?
Например, включается сама по себе, не может быть отключена или меняет цвет сама по себе.
- Если к USB-порту настольной лампы подключен телефон, отключите его, чтобы проверить, работает ли лампа.
2. Изменить среду.
Следуйте приведенным ниже инструкциям по устранению неполадок:
- Убедитесь в отсутствии внешних помех (например, холодильника, микроволновой печи, индукционной плиты и т. д.).
- Убедитесь, что адаптер питания работает правильно, и отключите все другие устройства, чтобы проверить, работает ли он.
- Рядом с сенсорной панелью нет ничего, чтобы избежать случайного прикосновения
- Мы рекомендуем использовать наши оригинальные адаптеры. Блок питания универсального адаптера нестабилен и может не соответствовать требуемому напряжению нашей лампы.
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для настройки замены.
Что делать с низкой скоростью зарядки встроенного USB-порта для зарядки светодиодной лампы TaoTronics?
Если ваш телефон медленно заряжается со встроенным USB-портом для зарядки со светодиодной лампой TaoTronics, выполните следующие действия по устранению неполадок:
- Проблема с батареей телефона: Пожалуйста, предложите клиенту сменить телефон для еще одной попытки.
- Влияние температуры: понизьте температуру телефона или поменяйте прохладное место, чтобы попробовать еще раз. Или телефон поменять.
- Использование во время зарядки. Пожалуйста, выключите телефон, а затем зарядите его.
- Чтобы проверить, обрабатывает ли телефон функцию быстрой зарядки. Вы можете проверить это в «настройка-батарея-быстрая зарядка-включить»
Если вы выполнили эти действия, но проблема не устранена, возможно, устройство неисправно. Пожалуйста, свяжитесь со службой поддержки TaoTronics для настройки замены.
Что делать, если сенсорная кнопка настольной светодиодной лампы TaoTronics не реагирует или реагирует с перебоями Когда лампа включена, индикатор питания горит?
Выполните следующие действия по устранению неполадок:
- Сначала выключите настольную лампу, а затем снова включите ее, чтобы проверить нормальное прикосновение.
- После повторного включения подождите 3~5 с и вернитесь в нормальное состояние.
- Не используйте его мокрыми руками. Если вы выполнили эти шаги и проблема не была решена, возможно, устройство неисправно.
- Выдать замену. Пожалуйста, свяжитесь со службой поддержки TaoTronics для настройки замены.
Как приобрести дополнительный пульт дистанционного управления или адаптер для зарядки?
В основном зависит от CS. Все КС могут гибко решать этот вопрос.
Аккумулятор стоит 10 долларов за штуку, кабель для зарядки — 6,99 долларов за штуку.
Пожалуйста, оплатите через TaoTronics PayPal (счет: [email protected]). После оплаты, пожалуйста, сообщите нам идентификатор транзакции, ваши данные (имя, адрес). Команда TaoTronics отправит аккумулятор после подтверждения.
Как заменить старый люминесцентный светильник
Обновлено в 2019 г.
Мы только что заменили два старых люминесцентных светильника на нашей кухне, и для каждого из них потребовались немного разные методы, потому что — сюрприз! — у одного из них не было коробки с креплением в потолке за ним. Ага, просто провода торчат из гипсокартона! Итак, мы покажем вам два способа замены флуоресцентного освещения на более модернизированный подвесной светильник или светильник для скрытого монтажа.
Снятие большого люминесцентного светильника
Сначала мы заменили большой люминесцентный светильник возле нашей плиты. Это было невероятно просто сделать, поэтому мы описали пошаговый процесс ниже:
Шаг 1: Отключите питание
Всякий раз, когда вы работаете с осветительным прибором, всегда полезно отключить питание, чтобы этот свет на автоматическом выключателе в вашей электрической панели, а не только на выключателе света. Это гарантирует, что кто-то не включит выключатель, пока вы работаете. И если вы сделаете это в первую очередь, вы не забудете об этом позже. Если вы хотите быть очень осторожным, вы также можете использовать детектор напряжения, чтобы убедиться, что ток не течет к каким-либо проводам, прежде чем вы соприкоснетесь с ними.
Шаг 2. Снимите пластиковый абажур и лампочки
Затем я снял пластиковую крышку абажура, которая только что встала на место со щелчком. Затем я вынул длинные люминесцентные лампы и отложил их в сторону, просто чтобы убедиться, что люминесцентные лампы не сломаются в процессе.
Шаг 3: Отсоедините металлическую панель
Затем мы сняли металлическую крышку, которая скрывала всю проводку в задней части люминесцентного светильника. Мы были очень рады видеть, что проводка проходит через центр приспособления. В нашей последней кухне провода шли через потолок на одном конце флуоресцентного света. Если бы это было так, потребовалась бы более сложная проводка, чтобы переместить коробку с приборами в нужное место.
Шаг 4: Отсоедините провода в старом светильнике
Затем, при выключенном питании, я отвинтил колпачки проводов, чтобы мы могли отсоединить проводку светильника от потолочной проводки. Вам не нужно возиться с какой-либо проводкой внутри самого прибора (она же синий и красный провода справа на фотографии ниже). Кроме того, вы можете видеть, что этот шаг был сделан после того, как мы покрасили стены.
Шаг 5. Отвинтите коробку светильника и снимите ее с потолка
Теперь флуоресцентное приспособление удерживалось только на двух больших винтах с обоих концов. Однажды я открутил их своей беспроводной отверткой…
…Наконец-то я смог удалить его полностью. Очевидно, я был так взволнован тем, что это исчезло, что затуманил свое лицо.
Если ваше старое приспособление все еще находится в достаточно хорошем состоянии, мы настоятельно рекомендуем пожертвовать его где-нибудь, например, в Habitat for Humanity Restore.
Шаг 6. Зашпаклевать отверстия и покрасить участок
Поскольку ваш новый светильник, скорее всего, не закроет то же место, вам нужно будет зашпаклевать все отверстия (например, те, что от шурупов), отремонтировать любые другие скрытые повреждения, а также покрасить, чтобы смешать область с остальной частью твой потолок. Вы увидите, что мы подойдем к этому позже в этом посте, но это важный шаг, чтобы убедиться, что нет никаких следов вашего старого флуоресцентного светильника!
Установка подвесного светильника на свое место
Теперь, когда ваш люминесцентный светильник снят, вы можете заняться установкой нового подвесного, полуутопленного или скрытого светильника. Мы планировали установить четырехлистный абажур из мешковины из нашего местного магазина декора, о котором мы упоминали здесь, который висит на подвеске с двумя лампочками ниже.
Примечание. Если вас не устраивает этот шаг, вы всегда можете нанять электрика (а также похлопать себя по спине за то, что вы сэкономили на демонтаже старого флуоресцентного щенка). Но если вы зашли так далеко, довольно просто закончить работу самостоятельно.
Шаг 1: Обрежьте лишний провод
Мы хотели, чтобы он располагался практически вровень с потолком, поэтому нам пришлось отрезать много лишнего провода, прежде чем его повесить. Это можно сделать, чтобы укоротить любой подвесной светильник или даже преобразовать подключаемый светильник в проводной.
Шаг 2: Используйте инструмент для зачистки проводов на шнуре, чтобы оголить провода
Затем я использовал инструмент для зачистки проводов, чтобы открыть кончик каждого отдельного провода, создав место для их соединения с проводами в потолке. Этот инструмент для зачистки проводов, который я купил некоторое время назад (похожий на этот), был отличной покупкой, если вы планируете в ближайшее время повесить какие-либо светильники.
Шаг 3: Установите новое приспособление
Укоротив шнур и подготовив провода, я мог завершить установку как обычно. Сначала я прикрепил монтажный кронштейн к коробке потолочного крепления, а затем соединил соответствующие провода с помощью колпачков для проводов. Как только они были закреплены, я затянул потолочную крышку двумя маленькими винтами, которые прилагались к ней.
Вот наша новая подвеска после установки абажура, а также после того, как мы покрасили и залатали потолок (обратите внимание, как исчезли дыры и обесцвечивание на фото выше?).
Завершив этот проект, мы обратили внимание на маленькую флуоресцентную лампу над кухонной раковиной. С той стороны он был спрятан за шкафом, но теперь, когда мы его убрали (в пользу каких-то открытых полок, которые нам не терпится добавить) — ну, это очень заметно. Итак, мы повторили некоторые из тех же шагов, что и выше, хотя у этого даже не было пластиковой крышки, которую нужно было сначала снять.
Хотя то, что провода проходили по центру окна, было облегчением (опять же, на нашей последней кухне этого не было), было довольно обидно снять старый свет и обнаружить, что в нем нет коробки с приборами. потолок. Просто большая дыра, куда торчали провода.
Установка потолочной коробки «Старая работа»
Нам понадобится коробка для крепления, чтобы установить новую подвесную стеклянную воронку, которую мы запланировали для помещения. Я пошарил рядом с проводами, чтобы посмотреть, есть ли балка, к которой я мог бы прикрепить коробку с приспособлениями, но ничего не нашел. Так что это означало установку одной из этих «старых» потолочных коробок. Они предназначены для вставки в существующие стены или потолки, где в качестве «новых рабочих» коробок крепятся к стойкам или балкам до установки гипсокартона . Поскольку поблизости не было шпильки, этот старый рабочий ящик просто плотно прижимался к гипсокартону тремя маленькими боковыми крыльями (см. ниже). После того, как вы поместили коробку в гипсокартон, вы затягиваете винты на лицевой стороне коробки, которые откидывают крылья и вытягивают их вперед, в конечном итоге ударяя по задней части гипсокартона и зажимая коробку на месте.
Мое исследование показало, что технически они не предназначены для поддержки светильников (рекомендуется то, что прибивается гвоздями или винтами к каркасу дома), но многие обозреватели на сайте Home Depot сообщили, что используют их для подвешивания легкие светильники , такие как наши, поэтому мы чувствовали себя комфортно, попробовав их. Обновление : он без проблем продержался пару лет, после чего мы, наконец, переделали всю кухню и заменили ее встроенным светильником.
Шаг 1. Убедитесь, что питание отключено!
Если вы еще не выключили автоматический выключатель в распределительной коробке, обязательно сделайте это, прежде чем продолжить.
Шаг 2. Отметьте место для установки нового блока приспособлений
Для установки коробки мне сначала пришлось вырезать для нее отверстие в потолке. Он пришел с шаблоном, но где-то между кассой и домом мы потеряли лист. Так что Шерри сделала мне одну из моих собственных, убедившись, что она немного меньше, чем самая большая часть коробки (поскольку это край, который должен опираться на гипсокартон).
Шаг 3: Вырежьте новое отверстие
Затем я провел этот шаблон на потолке, убедившись, что мои провода выходят через центр. Я вырезал отверстие с помощью ножовки по гипсокартону. У меня было ощущение, что я нахожусь в центре олдскульного мультфильма, где один персонаж вырезает пол из-под другого.
Шаг 4. Проденьте провода через коробку
Прорезав отверстие, я смог пропустить провода через заднюю часть коробки и обрезать их по размеру (они были на удивление длинными!). Опять же, убедитесь, что питание отключено, прежде чем делать это.
Шаг 5. Затяните винты для крепления коробки
Затем я затянул винты на лицевой стороне коробки с помощью отвертки, чтобы закрепить ее на месте с помощью этих крыльев.
Шаг 6. Установка облегченного светильника
После этого установка светильника была простой (подсоедините нужные провода, закрепите навес, включите питание и наблюдайте, как он светится). Нам нравится, что он простой и визуально не привлекает слишком много внимания (в отличие от двух других источников света в комнате) и что вид из окна не затенен большим тяжелым абажуром.
ОБНОВЛЕНИЕ! Мы наконец-то перевели весь наш дом на светодиодные лампочки (они экономят массу энергии и денег, и они лучший друг ленивого человека, потому что вам никогда не придется их менять). Для тех, кому интересно, это наши любимые внутренние светодиодные лампочки. Их свечение теплое и естественное (не странное / голубое, как у некоторых других, которые мы пробовали), и они используют около 90% меньше энергии.
После того, как люминесцентные светильники наконец исчезли, мы наконец-то смогли снять грунтовку и покрасить потолок, чтобы он снова выглядел как новый. Мы просто загрунтовали участки, которые были необработанным гипсокартоном, а затем покрасили все это в простой белый (тот же цвет, что и отделка) в плоской отделке. Как обычно, Шерри делала все врезки вокруг молдинга, а я был резидентом.
Разница в крашеном потолке несколько заметна на фотографиях, но в жизни она делает всю комнату намного свежее (бело-глянцевая корона рядом со старым пожелтевшим потолком была не bueno лично, так что мы рады это ушло навсегда). Да, и два больших светильника в настоящее время имеют шнуры разного цвета, но мы можем распылить белый ORB, как мы сделали с этим кулоном на нашей предыдущей кухне, если он будет беспокоить нас после того, как мы покрасим шкафы. Обычно нам нравится шнур из бронзы, натертой маслом, для некоторого визуального контраста, но в этом случае мы ценим то, что белый становится невидимым над обеденной зоной, поэтому мы будем держать вас в курсе, если мы что-то изменим в комнате. сходится больше.
Приятно отметить еще три пункта из списка, но это означает, что мы опасно близки к задаче, которой мы одновременно взволнованы и страшимся: покраске шкафов. Но, черт возьми, какая разница (особенно когда они выглядят так вблизи).
-
Удаление обоев -
Переместить шкаф холодильника вперед -
Снимите верхние шкафы на стене с окном, чтобы подготовить открытые полки -
Переустановите молдинг короны(вы можете прочитать о том, как мы сделали первые четыре шага здесь) -
Грунтовать и красить кладовую и дверь в гараж -
Загрунтуйте и покрасьте отделку, карниз и плинтусы -
Загрунтуйте и покрасьте обшивку(о том, как мы выполнили последние три действия, вы можете прочитать здесь) -
Грунтовать и красить стены -
Удалите существующую микроволновую печь (список на Craigslist?) и получите столешницу, которую мы можем в конечном итоге установить в кладовой(вот сообщение о последних двух пулях)
- Установите дешевую вытяжку (мы нашли ее за 25 долларов на сайте Craigslist, которую нам не терпится повесить), чтобы осветить эту стену
-
Зашпаклевать, загрунтовать и покрасить потолок -
Замена люминесцентного светильника в зоне приготовления пищи и подвески над раковиной -
Замена и центрирование светильника над обеденным столом - Повесьте парящие полки на стене окна
- Покрасьте шкафы (здесь вы можете увидеть цвета, к которым мы склоняемся)
- Обновление старых петель и ручек шкафа
- Получить коврик для столовой? Возможно, установить плитку с кожурой и наклейкой везде?
- Шторы для окон?
Кто-нибудь еще отметил несколько пунктов в своем списке дел? Мы знаем, что для многих из вас это была интересная погодная неделя, так что, может быть, вы смогли выполнить свои задачи «выпить горячего какао» и «покататься на санках»? Мы бы немного позавидовали этому, учитывая, что все, что у нас есть, это лед и ледяной дождь.
