ремонт провода в домашних условиях • Мир электрики

На чтение: 3 минОбновлено: 19.06.2021Рубрика: Кабель и проводаАвтор: admin

Содержание

1. Причины обрыва или перелома
2. Как починить провод
3. Ремонт коннектора

Патч-корд, он же витая пара — довольно хрупкая вещь, которая любит бережное обращение. Сегодня разберёмся, как починить интернет-кабель, если с ним всё-таки что-то случилось.

Причины обрыва или перелома

Жилы кабеля сделаны из сплава, в состав которого входит алюминий. Это делает их устойчивыми к растяжению, но очень хрупкими на излом. Поэтому основные причины поломок связаны с перегибами витой пары в определённом месте. Также часто выходят из строя коннекторы, изготовленные из хрупкого пластика.

Главная причина поломки провода: неаккуратное обращение

Как починить провод

Отремонтировать повреждённую витую пару несложно, для этого рекомендуется выполнить простую последовательность действий:

1. Отыщите место излома путём визуального осмотра и ощупывания кабеля.
2. С помощью кусачек удалите повреждённый участок, отступив от излома по 3 сантиметра в каждую сторону.
3. Аккуратно зачистите внешнюю изоляцию. Нужно освободить примерно 10–15 мм каждой жилы. Сделать это можно с помощью канцелярского ножа.
   Главное, не повредить внутренние жилы!

   Представляет собой несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой

4. Соедините провода по цветам: синий — с синим, оранжевый — с оранжевым и так далее. Распределите их так, чтобы с ними удобно было работать, как показано на примере.

   После очистки жил лучше всего расположить две части провода друг напротив друга и распреелить провода по цветам

5. С помощью пипетки нанесите на два спаиваемых проводка по капле флюса (рекомендуется марка ЗИЛ-2). Окуните паяльник в припой с канифолью и, соединив зачищенные алюминиевые части жил, нагрейте соединение.
6. Закройте место пайки маленьким кусочком изоленты. Важно, чтобы изоляция была максимально тонкой.
   Следует проделать такую процедуру для каждой пары одноцветных проводов

7. Пункты 6–7 повторите для остальных пар.
8. Получившуюся конструкцию плотно замотайте изолентой. Готово, провод можно использовать.

Ремонт коннектора

Для этой операции нужно купить несколько коннекторов RJ-45 и специальный инструмент — обжимные ножницы. Найти эти вещи можно в любом магазине для электриков.

Алгоритм ремонта:

1. Отрежьте небольшой участок кабеля со сломавшимся коннектором. Используйте для этого кусачки.
2. Удалите 10–15 мм внешней изоляции с помощью канцелярского ножа.

   Ещё один эффективный способ работы с проводом

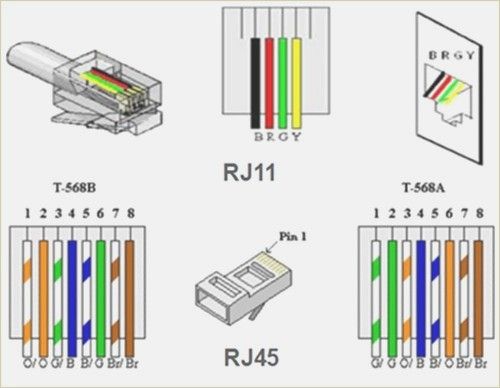

3. Расположите внутренние жилы в ряд по цветам и подровняйте длину кусачками. Зачищать их не нужно. Самая популярная схема обжима показана на картинке.

   Это схема, необходимая для понимания порядка расположения контактов

4. Вставьте их внутрь нового коннектора. Следите за тем, чтобы последовательность проводков не поменялась. Если всё в порядке, несильным давлением на кабель введите жилы в их пазы до упора.

   Коннектор нужно расположить так, чтобы пластмассовая защёлка находилась снизу

5. Вставьте коннектор в соответствующее гнездо обжимных ножниц и несколько раз сдавите его.

   Инструмент, без которого нельзя правильно обжать витую пару

6. Вытащите кабель из обжима. Оцените прочность соединения.

Как видите, оба способа починки кабеля весьма просты, особенно если у вас уже есть опыт работы с паяльников и проводами. Если же вы взялись за починку витой пары впервые, не волнуйтесь, просто соблюдайте последовательность действий и проявите немного терпения.
