12 вольтовый блок питания своими руками


Cамодельный блок питания на 12 вольт

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

  • Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
  • Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
  • Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Компоновка прибора

Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено. При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.

Корпус блока питания Корпус блока питания

На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с 220 В до 16 В – это идеальный случай. Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия.

Низковольтная обмотка Монтажная плата

Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.

Диодный мост

Диодный мост собираем на монтажной плате, должен получиться такой ромбик из четырех диодов. Причем левая и правая пары состоят одинаково из диодов, подключенных последовательно, а обе пары параллельны друг другу. Один конец каждого диода маркирован полоской – это обозначен плюс. Сначала паяем диоды в парах друг к другу. Последовательно – это значит плюс первого соединен с минусом второго. Свободные концы пары тоже получатся – плюс и минус. Параллельно соединить пары – значит спаять оба плюса пар и оба минуса. Вот теперь имеем выходные контакты моста – плюс и минус. Или их можно назвать полюсами – верхним и нижним.

Схема диодного моста

Остальные два полюса – левый и правый – используются как входные контакты, на них подается переменное напряжение с вторичной обмотки понижающего трансформатора. А на выходы моста диоды подадут пульсирующее знакопостоянное напряжение.

Если теперь подключить параллельно с выходом моста конденсатор, соблюдая полярность – к плюсу моста – плюс конденсатора, он напряжение начнет сглаживать, причем настолько хорошо, насколько велика у него емкость. 1 000 мкФ будет достаточно, и даже ставят 470 мкФ.

Внимание! Электролитический конденсатор – прибор небезопасный. При неверном подключении, при подаче на него напряжения вне рабочего диапазона или при большом перегреве он может взорваться. При этом разлетается по округе все его внутреннее содержимое – лохмотья корпуса, металлической фольги и брызги электролита. Что весьма опасно.

Ну вот и получился у нас самый простой (если не сказать, примитивный) блок питания для приборов напряжением 12 V DC, то есть постоянного тока.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

  1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
  2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
  3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Блок питания со стабилизатором на микросхеме

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

lampagid.ru

Мощный импульсный блок питания на 12 В своими руками

Доброго времени суток дорогие друзья, в этой статье хочу поделиться с вами своим опытом по созданию импульсных источников питания. Речь пойдет о том как собрать своими руками импульсный источник питания на микросхеме IR2153. Микросхема IR2153 представляет собой высоковольтный драйвер затвора, на ней строят много различных схем, блоки питания, зарядные устройства и т. д. Напряжение питания варьируется от 10 до 20 вольт, рабочий ток 5 мА и рабочую температуру до 125 градусов Цельсия. Начинающие радиолюбители побаиваются собрать свой первый импульсный блок питания, очень часто прибегают к трансформаторным блокам. Я в свое время тоже опасался, но все таки собрался и решил попробовать, тем более что деталей было достаточно для его сборки. Теперь поговорим не много о схеме. Это стандартный полумостовой источник питания с IR2153 на борту.

Детали

Диодный мост на входе 1n4007 или готовая диодная сборка рассчитанная на ток не менее 1 А и обратным напряжением 1000 В.Резистор R1 не менее двух ватт можно и 5 Ватт 24 кОм, резистор R2 R3 R4 мощностью 0,25 Ватт.Конденсатор электролитический по высокой стороне 400 вольт 47 мкф.Выходной 35 вольт 470 – 1000 мкФ. Конденсаторы фильтра пленочные рассчитанные на напряжение не менее 250 В 0,1 - 0,33 мкФ. Конденсатор С5 – 1 нФ. Керамический, конденсатор С6 керамический 220 нФ, С7 пленочный 220 нФ 400 В. Транзистор VT1 VT2 N IRF840, трансформатор от старого блока питания компьютера, диодный мост на выходе полноценный из четырех ультрабыстрых диодах HER308 либо другие аналогичные.

В архиве можно скачать схему и плату:

Печатная плата изготовлена на куске фольгированного одностороннего стеклотекстолита методом ЛУТ. Для удобства подключения питания и подключения выходного напряжения на плате стоят винтовые клемники.

Схема импульсного блока питания на 12 В

Преимущество этой схемы в том, что эта схема очень популярная в своем роде и ее повторяют многие радиолюбители в качестве своего первого импульсного источника питания и КПД а разы больше не говоря уже и размерах. Схема питается от сетевого напряжения 220 вольт по входу стоит фильтр который состоит из дросселя и двух пленочных конденсаторов рассчитанных на напряжение не менее 250 – 300 Вольт емкостью от 0,1 до 0,33 мкФ их можно взять из компьютерного блока питания. В моем случае фильтра нет, но поставить желательно. Далее напряжение поступает на диодный мост рассчитанный на обратное напряжение не менее 400 Вольт и током не менее 1 Ампера. Можно и поставить готовую диодную сборку. Дальше по схеме стоит сглаживающий конденсатор с рабочим напряжением 400 В, поскольку амплитудное значение сетевого напряжение составляет в районе 300 В. Емкость данного конденсатора подбирается следующим образом, 1 мкФ на 1 Ватт мощности, так как я не собираюсь выкачивать из этого блока большие токи, то в моем случае стоит конденсатор на 47 мкФ, хотя из такой схемы можно и выкачивать сотни ватт.
Питание микросхемы берется с переменки, здесь организован источник питания резистор R1 который обеспечивает гашение тока, желательно ставить помощнее не менее двух ватт так как осуществляется его нагрев, затем напряжение выпрямляется всего одним диодом и поступает на сглаживающий конденсатор а затем на микросхему. 1 вывод микросхемы плюс питания и 4 вывод это минус питания. Можно и собрать отдельный источник питания для нее и подать согласно полярности 15 В. В нашем случае микросхема работает на частоте 47 – 48 кГц для такой частоты организована RC цепочка состоящая из резистора R2 15 ком и пленочного или керамического конденсатора на 1 нФ. При таком раскладе деталей микросхема будет работать правильно и вырабатывать прямоугольные импульсы на своих выходах которые поступают на затворы мощных полевых ключей через резисторы R3 R4 номиналы их могут отклоняться в пределах от 10 до 40 Ом. Транзисторы необходимо ставить N канальные, в моем случае стоят IRF840 с рабочим напряжением сток исток 500 В и максимальным током стока при температуре 25 градусов 8 А и максимальной рассеиваемой мощностью 125 Ватт.
Далее по схеме стоит импульсный трансформатор, после него идет полноценный выпрямитель из четырех диодов марки HER308, обычные диоды тут не подойдут так как они не смогут работать на высоких частотах, поэтому ставим ультрабыстрые диоды и после моста напряжение уже поступает на выходной конденсатор 35 Вольт 1000 мкФ, можно и 470 мкФ особо больших емкостей в импульсных блоках питания не требуется. Вернемся к трансформатору, его можно найти на платах компьютерных блоков питания, определить тут его не сложно на фото видно самый большой вот он то нам и нужен. Чтобы перемотать такой трансформатор необходимо прослабить клей, которым склеены половинки феррита, для этого берем паяльник или паяльный фен и потихоньку прогреваем трансформатор, можно опустить в кипяток на несколько минут и аккуратно разъединяем половинки сердечника. Сматываем все базовые обмотки, наматывать будем свои. Из расчета того что мне на выходе нужно получить напряжение в районе 12-14 Вольт, первичная обмотка трансформатора содержит 47 витков проводом 0,6 мм в две жилы, делаем изоляцию между намоткой обычным скотчем, вторичная обмотка содержит 4 витка того же провода в 7 жил.
ВАЖНО производить намотку в одну сторону, каждый слой изолировать скотчем, отмечая начало и конец обмоток иначе ни чего работать не будет, а если и будет тогда блок не сможет отдать всю мощность.

Проверка блока

Ну а теперь давайте протестируем наш блок питания так как мой вариант полностью исправен то я сразу подключаю в сеть без страховочной лампы. Проверим выходное напряжение как видим оно в районе 12 – 13 В не много гуляет от перепадов напряжения в сети. В качестве нагрузки автомобильная лампа на 12 В мощностью 50 Ватт ток соответственно протекает 4 А. Если такой блок дополнить регулировкой тока и напряжения, поставить входной электролит большей емкости, то можно смело собирать зарядное устройство для авто и лабораторный блок питания. Перед запуском блока питания необходимо проверить весь монтаж и включаем в сеть через страховочную лампу накаливания 100 Ватт, если Лампа горит в полный накал значит ищите ошибки при монтаже сопли не смытый флюс либо не исправен какой то компонент и т д. При правильной сборке лампа должна слегка вспыхнуть и погаснуть, это нам говорит, что Конденсатор по входу зарядился и ошибок в монтаже нет. Поэтому перед установкой компонентов на плату их необходимо проверять даже если они новые. Еще один не мало важный момент после запуска напряжение на микросхеме между 1 и 4 выводом должно быть не менее 15 В. Если это не так подбирать нужно номинал резистора R2.

Смотрите видео

sdelaysam-svoimirukami.ru

Блок питания (12 Вольт) своими руками. Схема блока питания на 12 Вольт

Блок питания 12 Вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук. Обратите внимание на то, что на вход ноутбука подается напряжение до 19 Вольт. Но он прекрасно будет работать, если провести запитку от 12. Правда, максимальный ток составляет 10 Ампер. Только до такого значения потребление доходит очень редко, среднее держится на уровне 2-4 Ампер. Единственное, что следует учесть – при замене стандартного источника питания на самодельный использовать встроенную батарею не получится. Но все равно блок питания на 12 вольт идеально подходит даже для такого устройства.

Параметры блока питания

Самые главные параметры любого блока питания – это выходное напряжение и ток. Зависят их значения от одного – от используемого провода во вторичной обмотке трансформатора. О том, как провести выбор его, будет рассказано немного ниже. Для себя вы должны заранее решить, для каких целей планируется использовать блок питания 12 Вольт. Если необходимо запитывать маломощную аппаратуру – навигаторы, светодиоды, и прочее, то вполне достаточно на выходе 2-3 Ампер. И то этого будет много.

Но если вы планируете с его помощью осуществлять более серьезные действия – например, заряжать аккумуляторную батарею автомобиля, то потребуется на выходе 6-8 Ампер. Ток зарядки должен быть в десять раз меньше емкости АКБ – это требование обязательно учитывается. Если же возникает необходимость в подключении приборов, напряжение питания которых существенно отличается от 12 Вольт, то разумнее установить регулировку.

Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.

Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.

Что такое выпрямитель и для чего он нужен? Это устройство на полупроводниковых диодах, которое является преобразователем. С его помощью переменный ток превращается в постоянный. Для анализа работы выпрямительного каскада нагляднее использовать осциллограф. Если на перед диодами вы увидите синусоиду, то после них окажется практически ровная линия. Но мелкие куски от синусоиды все равно останутся. От них избавитесь после.

К выбору диодов стоит отнестись с максимальной серьезностью. Если блок питания на 12 Вольт будет использоваться в качестве зарядчика аккумулятора, то потребуется использовать элементы, у которых величина обратного тока до 10 Ампер. Если же намерены осуществлять питание слаботочных потребителей, то вполне достаточно окажется мостовой сборки. Вот тут стоит остановиться. Предпочтение стоит отдавать схеме выпрямителя, собранного по типу мост – из четырех диодов. Если применить на одном полупроводнике (однополупериодная схема), то КПД блока питания уменьшается практически вдвое.

Блок фильтров

Теперь, когда на выходе имеется постоянное напряжение, то необходимо, чтобы схема блока питания на 12 Вольт была немного усовершенствована. Для этой цели нужно использовать фильтры. Для питания бытовой техники достаточно применить LC-цепочку. О ней стоит рассказать более подробно. К плюсовому выходу выпрямительного каскада подключается индуктивность – дроссель. Ток должен проходить через него, это первая ступень фильтрации. Далее идет вторая – электролитический конденсатор с большой емкостью (несколько тысяч микрофарад).

После дросселя к плюсу подключается электролитический конденсатор. Второй его вывод соединяется с общим проводом (минусом). Суть работы электролитического конденсатора в том, что он позволяет избавиться от всей переменной составляющей тока. Помните, на выходе выпрямителя оставались небольшие кусочки синусоиды? Вот, именно от нее нужно избавиться, иначе блок питания 12 Вольт 12 Ампер будет создавать помеху для устройства, подключаемого к нему. Например, магнитола или радиоприемник будет издавать сильный гул.

Стабилизация напряжения на выходе

Для осуществления стабилизации выходного напряжения можно воспользоваться одним всего полупроводниковым элементом. Это может быть как стабилитрон с напряжением рабочим 12 Вольт, так и более современные и совершенные сборки типа LM317, LM7812. Последние рассчитаны на стабилизацию напряжения на уровне 12 Вольт. Следовательно, даже при условии, что на выходе выпрямительного каскада 15 Вольт, после стабилизации останется всего 12. Все остальное уходит в тепло. А это значит, что крайне важно устанавливать стабилизатор на радиатор.

Регулировка напряжения 0-12 Вольт

Для большей универсальности прибора стоит воспользоваться несложной схемой, которую можно соорудить за несколько минут. Такое можно воплотить при помощи ранее упомянутой сборки LM317. Только отличие от схемы включения в режиме стабилизации будет небольшое. В разрыв провода, который идет на минус, включается переменный резистор 5 кОм. Между выходом сборки и переменным резистором включено сопротивление около 220 Ом. А между входом и выходом стабилизатора защита от обратного напряжения – полупроводниковый диод. Таким образом, блок питания 12 Вольт, своими руками собранный, превращается в многофункциональное устройство. Теперь остается только произвести сборку его и градуировку шкалы. А можно и вовсе на выходе поставить электронный вольтметр, по которому и смотреть текущее значение напряжения.

fb.ru

Как сделать блок питания на 12В из простого трансформатора

Здравствуйте коллеги!
Как и обещал, в этой статье мы будем делать блок питания на 12В. В прошлой статье мы с вами уменьшили вольтаж на трансформаторе с 32В до 12В и теперь будем делать из этого трансформатора полноценный блок питания на 12В постоянного напряжения.
Итак, нам необходимо 4 диода и конденсатор 470мкф 25В.

Диоды можно взять любые, так как напряжение будет не большое. Конденсатор нужен минимум на 25В, потому что на выходе с блока питания, напряжение постоянного тока будет больше 12В. Не пугайтесь этого – это нормально, так как при нагрузке блок питания будет выдавать положенные ему 12В.
На диодах, впрочем, как и на конденсаторе, имеется полярность. Тот вывод, на котором нарисована полоска, является «плюсом». Соответственно, вывод без полоски, является «минусом».

Берём два диода и соединяем их так: «плюс» с «минусом». Берём оставшиеся два диода и точно так же соединяем их. Можно спаять, а можно просто скрутить. Я буду скручивать:

Я вам показываю наипростейший, можно сказать «кустарный», способ. Кому это нужно, может сделать это на специальной плате или в каком-нибудь корпусе, у кого какая потребность и фантазия. Здесь же объясняется принцип этого действа.
Далее мы берём эти две «скрутки» и соединяем их между собой так, чтобы свободный «плюс» на одной «скрутке», соединялся с таким же «плюсом» на другой «скрутке».
Так же и с «минусами»: свободный «минус» на одной «скрутке», соединяем с таким же на другой. У нас получится вот такой «квадратик»:

Затем мы присоединяем вывода с трансформатора к нашему диодному мосту, который у нас с вами получился. Один вывод с трансформатора присоединяем к «плюс-минус» диодного моста и другой вывод с трансформатора присоединяем к другому контакту «плюс-минус» диодного моста. Контакты «плюс-плюс» и «минус-минус» остаются, пока, свободными.

После этой «процедуры», берём конденсатор. На нём также имеется полярность. Обычно на конденсаторе отмечают контакт «минус». Не помеченный контакт, соответственно, будет «плюс».
Конденсатор мы будем присоединять к диодному мосту. Делаем это по такой схеме: «плюс» конденсатора присоединяем к контакту «плюс-плюс» диодного моста, а «минус» конденсатора присоединяем к контакту «минус-минус» диодного моста.

Почти готово.
Теперь берём два проводка разных цветов. Я возьму красный для «плюса» и синий для «минуса».
Цвета можете выбирать любые, кому как удобно или какие у кого есть. Можете взять одним цветом и на одном завязать узелок.
Красный проводок, который для «плюса», я припаиваю к выводу «плюс-плюс» диодного моста. Там же находится вывод «плюс» конденсатора.
Синий проводок, который для «минуса», припаиваем к выводу «минус-минус» диодного моста, где так же находится вывод «минус» конденсатора.

Вот и всё!
Теперь замерим напряжение:

Напряжение равно 16,3В постоянного тока. На «холостую» это нормально, при нагрузке блок питания будет выдавать положенные ему 12В.
Для случаев, когда нужно точное напряжение, можно поставить дополнительный стабилизатор. Если этот момент кому-то интересен, пишите в комментариях и я объясню как!
Не переживайте, если что-то не получилось с первого раза. Проявляйте упорство и терпение, ведь только так можно чему-нибудь научиться!
Если вас интересует что-то ещё подобное, пишите в комментариях.
Постараюсь ответить на все вопросы и пожелания!

Всё это «действо» можно посмотреть на моём канале в YouTube.

viktorkorolev.ru

Блок питания на 12 вольт – подбор и расчет необходимой мощности. Обзор лучших моделей + инструкция как сделать своими руками

В настоящее время подпитывающие блочные системы – это основная часть приборов освещения. Именно 12-вольтовое подпитывающее устройство позволяет сэкономить электрическую энергию. Сделать прибор несложно. В нашей статье мы попытаемся ответить на вопрос, как сделать блок питания своими руками.

Типы блоков питания

Принято разделять подпитывающие системы на несколько типов. В первую группу входят вторичные источники электропитания, которых большое количество. Во вторую – трансформаторного или сетевого. Третья группа включает импульсные источники. Каждый из блоков питания имеет свои характеристики, свои положительные и отрицательные стороны.

Основная часть приборов освещения – система подпитки. Именно 12-вольтовое подпитывающее устройство позволяет сэкономить электрическую энергию. Сделать прибор несложно. В нашей статье мы попытаемся ответить на вопрос, как сделать блок питания своими руками.

Самым распространённым является подпитывающая система второго типа, которую и будем сегодня собирать.

Составляющие части устройства

Собираемый нами сегодня механизм состоит из трёх частей:

  • понижающего трансформатора, являющегося наиболее важной и неотъемлемой частью;
  • конденсатора, с помощью которого стабилизируется текущее напряжение до оптимальных показаний;
  • диодов, которые необходимы для сборки диодного моста своими руками.

Каждая из частей очень важна. Если в какой-либо из них допустить ошибку при сборке, то это приведёт к тому, что неправильно будет работать собранный агрегат и подключённый к системе бытовой электрический прибор. А также собранный аппарат может вообще не включиться. Рассмотрим каждый из компонентов механизма более подробно.

Выбор трансформатора

Преобразующее напряжение приспособление является одним из главных трансформаторных компонентов. Здесь переменное 220-вольтовое напряжение преобразуется в подобное себе, но немного с пониженной амплитудой.

Воспользовавшись простыми подсчётами, выясним, сколько вторичная обмотка совершила оборотов вокруг своей оси. Узнав число оборотов (обычно показатель вольтажа в этом случае 6,3), следует разделить вольтовый показатель на количество витков.

Обычный понижающий прибор, необходимый для уменьшения вольтажа с привычного 220-вольтового до 12-вольтового, можно использовать в качестве машины трансформаторного типа.

Оптимально брать для прибора конденсатор 470 мкФ ёмкости с 25-вольтовым напряжением. Почему это будет оптимальным вариантом? Это связано с тем, что, когда напряжение выходит из агрегата, то оно становится выше стандартного с вольтажем в 12В. Когда механизм начинает работать, то напряжение возвращается к стандартным показателям (12 В).

Как изготовить выпрямитель

Устройство, работающее на полупроводниковых диодах, называется выпрямителем, который является одним из важных элементов схемы блока питания. С помощью выпрямителя преобразовываются значения переменного тока, приближают к его постоянным показателям.

Не представляет никакого труда собрать своими руками блок питания на 12 вольт. Прежде всего следует усвоить, что конденсатор имеет два выхода: один из них положительный, другой отрицательный.

Как же понять, где находится какой? Если диод имеет положительное значение, то на нём есть специальная полоска, если нет полоски, то значит, диод имеет отрицательное значение. Диодокомпоненты соединяются последовательно:

Схематическое соединение 2-х элементов: приспособление с минусом необходимо подключить к диоду с положительным значением.

Подобным образом проходит соединение 2-х других диодов (приспособление с минусом необходимо подключить к диоду с положительным значением). Соединение парных конструкций между собой, при этом необходимо попарно подсоединить диоды (отрицательный с отрицательным показателем, а положительный с положительным).

Важно проследить, чтобы подключение было правильным, иначе это приведёт к проблемам в работе механизма.

После создания диодного мостика с 4 соединительными точками:

  • двумя с плюс-минус схемой;
  • одной плюс-плюсовой;
  • одной минус-минусовой – можно приступать к сборке механизма. Важно при этом проверить качество контакта между диодными системами.

Сборка фильтрационных блоков

Перед тем, как подключить блок питания 12 вольт, рекомендуется установить специальные фильтры, которые помогут работе подключённых к устройству бытовых приборов. Чтобы подпитывалась бытовая техника, обычно применяется LC-цепочка. Там, где выходит из устройства выпрямитель со  значением плюс, необходимо подключение дросселя. Через него должно осуществляться прохождение электрического тока.

На второй ступени фильтрации ведётся работа с электролитическим конденсатором, имеющим большую ёмкость, который следует подключить к дросселю со стороны, имеющей положительное значение.

Соединение второго вывода идёт к общему электрическому проводу со значением минус. Электролитический конденсатор способствует стабилизации электрического тока. Как же это происходит? Этот вопрос мы рассмотрим немного подробнее.

Как стабилизировать напряжение на выходе

Чтобы стабилизировать выходное напряжение, можно воспользоваться стабилитроном, имеющим силу 12-вольтового показателя. Даже если установить более мощные стабилизаторы, то на выходе получаются те же 12 Вольт.

Куда же уходит оставшееся количество? Остальная часть переходит в тепловую энергию, поэтому этот компонент принято монтировать на поверхность радиатора.

Процесс регулирования

Обычно принято использовать регулируемые блоки питания. Необходимо при установке стабилизатора смонтировать специальный провод, к которому следует подключить переменный резистор.

Переменный резистор и выход сборки имеет 220-омовые показатели сопротивления. Полупроводниковый диод устанавливают на входе и выходе из стабилизирующего устройства.

Регулятор позволяет стабилизировать показатели тока до оптимальных значений, предотвращает перегорание механизма. Для усиления безопасности собранного агрегата можно устанавливать электронный вольтметр на выходе из системы, который поможет отслеживать показатели текущего в системе напряжения.

Собрать блок питания на 12 Вольт не представляет сложности даже человеку с минимальными знаниями в области сборки каких-либо устройств. Для этого можно воспользоваться пошаговой инструкцией с фото на каждом из этапов. Имея необходимые детали и пошаговую инструкцию, можно собрать любой механизм.

При подключении к электроприборам необходимо проконсультироваться с мастером-электриком, который просмотрит правильность сборки, что предотвратит проблемы с работой приспособления.

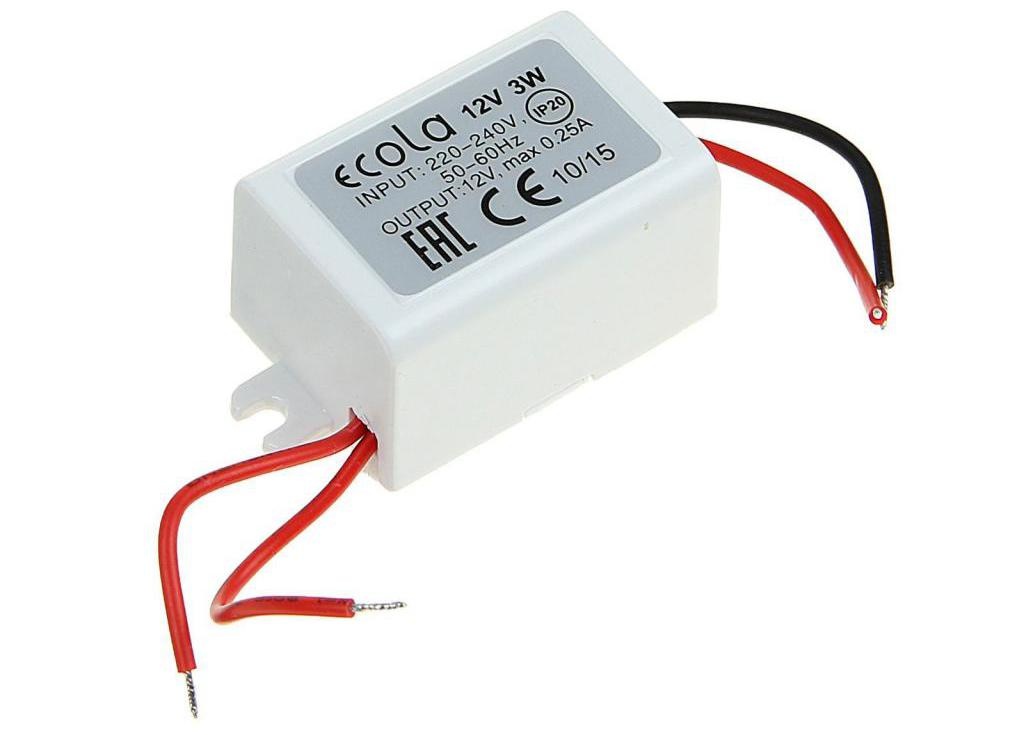

Фото блоков питания на 12 вольт

electrikmaster.ru

Блок питания своими руками ⋆ diodov.net

Автор: Дмитрий Забарило Схемы

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь.

Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек.

Следует заметить, что практически каждое электронное, электрическое устройство или прибор нуждаются в питании. Отличие состоит лишь в основных параметрах – величина напряжения и тока, произведение которых дают мощность.

Изготовить блок питания своими руками – это очень хороший первый опыт для начинающих электронщиков, поскольку позволяет прочувствовать (не на себе) различные величины токов, протекающих в устройствах.

Современный рынок источников питания разделен на две категории: трансформаторные и безтрансформаторные. Первые достаточно просты в изготовлении для начинающих радиолюбителей. Второе неоспоримое преимущество – это сравнительно низкий уровень электромагнитных излучений, а соответственно и помех. Существенным недостатком по современным меркам является значительная масса и габариты, вызванные наличием трансформатором – самого тяжелого и громоздкого элемента в схеме.

Безтрансформаторные блоки питания лишены последнего недостатка ввиду отсутствия трансформатора. Вернее он там есть, но не в классическом представлении, а работает с напряжением высокой частоты, что позволяет снизить число витков и размеры магнитопровода. В результате снижаются вцелом габариты трансформатора. Высокая частота формируется полупроводниковыми ключами, в процессе из включения и выключения по заданному алгоритму. Вследствие этого возникают сильные электромагнитные помехи, поэтому такие источник подлежат обязательному экранированию.

Мы будем собирать трансформаторный блок питания, который никогда не утратит своей актуальности, поскольку и поныне используется в аудиотехнике высокого класса, благодаря минимальному уровню создаваемых помех, что очень важно для получения качественного звука.

Устройство и принцип работы блока питания

Стремление получить как можно компактнее готовое устройство примело к появлению различных микросхем, внутри которых находятся сотни, тысячи и миллионы отдельных электронных элементов. Поэтому практически любой электронный прибор содержит микросхему, стандартная величина питания которой 3,3 В или 5 В. Вспомогательные элементы могут питаться от 9 В до 12 В постоянного тока. Однако мы хорошо знаем, что розетке переменное напряжение 220 В частотою 50 Гц. Если его подать непосредственно на микросхему или какой-либо другой низковольтный элемент, то они мгновенно выйдут из строя.

Отсюда становится понятным, что главная задача сетевого блока питания (БП) состоит в снижении величины напряжения до приемлемого уровня, а также преобразование (выпрямление) его из переменного в постоянное. Кроме того, его уровень должен оставаться постоянным независимо от колебаний входного (в розетке). Иначе устройство будет работать нестабильно. Следовательно, еще одна важнейшая функция БП – это стабилизация уровня напряжения.

В целом структура блока питания состоит из трансформатора, выпрямителя, фильтра и стабилизатора.

Помимо основных узлов еще используется ряд вспомогательных, например, индикаторные светодиоды, которые сигнализируют о наличие подведенного напряжения. А если в БП предусмотрена его регулировка, то естественно там будет вольтметр, а возможно еще и амперметр.

Трансформатор

В данной схеме трансформатор применяется для снижения напряжения в розетке 220 В до необходимого уровня, чаще всего 5 В, 9 В, 12 В или 15 В. При этом еще осуществляется гальваническая развязка высоковольтных с низковольтными цепями. Поэтому при любых внештатных ситуациях напряжение на электронном устройстве не превысит значение величины вторичной обмотки. Также гальваническая развязка повышает безопасность обслуживающего персонала. В случае прикосновения к прибору, человек не попадет под высокий потенциал 220 В.

Конструкция трансформатора довольно проста. Он состоит из сердечника, выполняющего функцию магнитопровода, который изготовляется из тонких, хорошо проводящих магнитный поток, пластин, разделенных диэлектриком, в качестве которого служит нетокопроводящий лак.

На стержень сердечника намотаны минимум две обмотки. Одна первичная (еще ее называют сетевая) – на нее подается 220 В, а вторая – вторичная – с нее снимается пониженное напряжение.

Принцип работы трансформатора заключается в следующем. Если к сетевой обмотке приложить напряжение, то, поскольку она замкнута, в ней начнет протекать переменный ток. Вокруг этого тока возникает переменное магнитное поле, которое собирается в сердечнике и протекает по нему в виде магнитного потока. Поскольку на сердечнике расположена еще одна обмотка – вторичная, то поде действием переменного магнитного потока в ней навидится электродвижущая сила (ЭДС). При замыкании этой обмотки на нагрузку, через нее будет протекать переменный ток.

Радиолюбители в своей практике чаще всего применяют два вида трансформаторов, которые главным образом отличатся типом сердечника – броневой и тороидальный. Последний удобнее в применении тем, что на него достаточно просто можно домотать нужное количество витков, тем самым получить необходимое вторичное напряжение, которое прямопропорционально зависит от количества витков.

Основными для нас являются два параметра трансформатора – напряжение и ток вторичной обмотки. Величину тока примем равной 1 А, поскольку на такое же значение мы возьмем стабилитроны. О чем немного далее.

Диодный мост

Продолжаем собирать блок питания своими руками. И следующим порядковым элементом в схеме установлен диодный мост, он же полупроводниковый или диодный выпрямитель. Предназначен он для преобразования переменного напряжения вторичной обмотки трансформатора в постоянное, а точнее говоря, в выпрямленное пульсирующее. Отсюда и происходит название «выпрямитель».

Существуют различные схемы выпрямления, однако наибольшее применение получила мостовая схема. Принцип работы ее заключается в следующем. В первый полупериод переменного напряжения ток протекает по пути через диод VD1, резистор R1 и светодиод VD5. Далее ток возвращается к обмотке через открытый VD2.

К диодам VD3 и VD4 в этот момент приложено обратное напряжение, поэтому они заперты и ток через них не протекает (на самом деле протекает только в момент коммутации, но этим можно пренебречь).

В следующий полупериод, когда ток во вторичной обмотке изменит свое направление, произойдет все наоборот: VD1 и VD2 закроются, а VD3 и VD4 откроются. При этом направление протекания тока через резистор R1 и светодиод VD5 останется прежним.

Диодный мост можно спаять из четырех диодов, соединенных согласно схемы, приведенной выше. А можно купить готовый. Они бывают горизонтального и вертикального исполнения в разных корпусах. Но в любом случае имеют четыре вывода. На два вывода подается переменное напряжение, они обозначаются знаком «~», оба одинаковой длины и самые короткие.

С двух других выводов снимается выпрямленное напряжение. Обозначаются они «+» и «-». Вывод «+» имеет наибольшую длину среди остальных. А на некоторых корпусах возле него делается скос.

Конденсаторный фильтр

После диодного моста напряжение имеет пульсирующий характер и еще непригодно для питания микросхем и тем более микроконтроллеров, которые очень чувствительны к различного рода перепадам напряжения. Поэтому его необходимо сгладить. Для этого можно применяется дроссель либо конденсатор. В рассматриваемой схеме достаточно использовать конденсатор. Однако он должен иметь большую емкость, поэтому следует применять электролитический конденсатор. Такие конденсаторы зачастую имеют полярность, поэтому ее необходимо соблюдать при подключении в схему.

Отрицательный вывод короче положительного и на корпусе возле первого наносится знак «-».

Стабилизатор напряжения LM7805, LM7809, LM7812

Вы наверное замечали, что величина напряжения в розетке не равна 220 В, а изменяется в некоторых пределах. Особенно это ощутимо при подключении мощной нагрузки. Если не применять специальных мер, то оно и на выходе блока питания будет изменяться в пропорциональном диапазоне. Однако такие колебания крайне не желательны, а иногда и недопустимы для многих электронных элементов. Поэтому напряжение после конденсаторного фильтра подлежит обязательной стабилизации. В зависимости от параметров питаемого устройства применяются два варианта стабилизации. В первом случае используются стабилитрон, а во втором – интегральный стабилизатор напряжения. Рассмотрим применение последнего.

В радиолюбительской практике широкое применение получили стабилизаторы напряжения серии LM78xx и LM79xx. Две буквы указывают на производителя. Поэтому вместо LM могут быть и другие буквы, например CM. Маркировка состоит из четырех цифр. Первые две – 78 или 79 означают соответственно положительно или отрицательное напряжение. Две последние цифры, в данном случае вместо них два икса: хх, обозначают величину выходного U. Например, если на позиции двух иксов будет 12, то данный стабилизатор выдает 12 В; 08 – 8 В и т.д.

Для примера расшифруем следующие маркировки:

LM7805 → 5 В, положительное напряжение

LM7912 → 12 В, отрицательное U

Интегральные стабилизаторы имеют три вывода: вход, общий и выход; рассчитаны на ток 1А.

Если выходное U значительно превышает входное и при этом потребляется предельный ток 1 А, то стабилизатор сильно нагревается, поэтому его следует устанавливать на радиатор. Конструкция корпуса предусматривает такую возможность.

Если ток нагрузки гораздо ниже предельного, то можно и не устанавливать радиатор.

Схема блока питания

Схема блока питания в классическом исполнении включает: сетевой трансформатор, диодный мост, конденсаторный фильтр, стабилизатор и светодиод. Последний выполняет роль индикатора и подключается через токоограничивающий резистор.

Поскольку в данной схеме лимитирующим по тока элементов является стабилизатор LM7805 (допустимое значение 1 А), то все остальные компоненты должны быть рассчитаны на ток не менее 1 А. Поэтому и вторичная обмотка трансформатора выбирается на ток от одного ампера. Напряжение ее должно быть не ниже стабилизированного значения. А по хорошему его следует выбирать из таких соображений, что после выпрямления и сглаживания U должно быть на 2 – 3 В выше, чем стабилизированное, т.е. на вход стабилизатора следует подавать на пару вольт больше его выходного значения. Иначе он будет работать некорректно. Например, для LM7805 входное U = 7 – 8 В; для LM7805 → 15 В. Однако следует учитывать, что при слишком завышенном значении U, микросхема будет сильно нагреваться, поскольку «лишнее» напряжение гасится на ее внутреннем сопротивлении.

Диодный мост можно сделать из диодов типа 1N4007, или взять готовый на ток не менее 1 А.

Сглаживающий конденсатор C1 должен иметь большую емкость 100 – 1000 мкФ и U = 16 В.

Конденсаторы C2 и C3 предназначены для сглаживания высокочастотных пульсаций, которые возникают при работе LM7805. Они устанавливаются для большей надежности и носят рекомендательный характер от производителей стабилизаторов подобных типов. Без таких конденсаторов схема также нормально работает, но поскольку они практически ничего не стоят, то лучше их поставить.

Блок питания своими руками на 78L05, 78L12, 79L05, 79L08

Часто необходимо питать только одну или пару микросхем или маломощных транзисторов. В таком случае применять мощный блок питания не рационально. Поэтому лучшим вариантом будет применение стабилизаторов серии 78L05, 78L12, 79L05, 79L08 и т.п. Они рассчитаны на максимальный ток 100 мА = 0,1 А, но при этом очень компактные и по размерам не больше обычного транзистора, а также не требует установки на радиатор.

Маркировка и схема подключения аналогичны, рассмотренной выше серии LM, только отличается расположением выводов.

Для примера изображена схема подключения стабилизатора 78L05. Она же подходит и для LM7805.

Схема включения стабилизаторов отрицательно напряжения приведена ниже. На вход подается -8 В, а на выходе получается -5 В.

Как видно, сделать блок питания своими руками очень просто. Любое напряжение можно получить путем установки соответствующего стабилизатора. Следует также помнить о параметрах трансформатора. Далее мы рассмотри, как сделать блок питания с регулировкой напряжения.

diodov.net

САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ НА 12В

radioskot.ru

   Всем радиолюбителям привет, в этой статье хочу представить вам блок питания с регулировкой напряжения от 0 до 12 вольт. На нем очень легко выставить нужное напряжение, даже в милливольтах. Схема не содержит никаких покупных деталей - всё это можно вытащить из старой техники, как импортной, так и советской.

Принципиальная схема БП (уменьшенная)

   Корпус изготовлен из дерева, в середине прикручен трансформатор на 12 вольт, конденсатор на 1000 мкФ х 25 вольт и плата, которая регулирует напряжение.     Конденсатор С2 нужно брать с большой емкостью, например чтобы подключать к блоку питания усилитель и чтобы напряжение не проваливалось на низких частотах.    Транзистор VT2 лучше установить на небольшой радиатор. Потому что при длительной работе он может нагреться и сгореть, у меня уже 2 штуки сгорело, пока не поставил приличный по размерам радиатор.    Резистор R1 можно ставить постоянный он большой роли не играет. Сверху на корпусе есть переменный резистор, которым регулируется напряжение, и красный светодиод, который показывает есть ли напряжение на выходе БП.    На выходе устройства, чтобы постоянно не прикручивать проводки к чему-нибудь, я припаял крокодильчики - с ними очень удобно. Схема не требует никаких настроек и работает надёжно и стабильно, ее действительно может сделать любой радиолюбитель. Спасибо за внимание, всем удачи! Автор: Игорь.

   Форум по схемам простейших БП

   Обсудить статью САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ НА 12В

Напряжение с блока питания компьютера, как взять 12 вольт.

В современном мире существует множество различных устройств, требующих подключения к электросети. Для некоторых из них требуется определенный блок питания. Напряжение и сила тока играют важную роль в функционировании любого электроприбора. В сегодняшней статье я хочу рассказать о том, как взять напряжение с блока питания компьютера и каким образом можно получить 12 Вольт.

Что вы узнаете


Какое напряжение с блока питания компьютера можно получить

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

Учитывайте, что блок питания запускается замыканием проводов GND (минус) и PWR SW. Работает до тех пор, пока данные цепи замкнуты! То есть, разъемы будут работать только тогда, когда блок питания подаст напряжение.

Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.

Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.

  • Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
  • Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
  • Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
  • Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

Как взять 12 вольт с блока питания компьютера

Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус). Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя. Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.

Если вы еще не знакомы со статьей моего коллеги «Варрам — робот для вашего питомца», то прочесть её можно нажав сюда.

Немного информации в помощь

Для того, чтобы вам было легче понять, какое напряжение с блока питания вы получите, я составил небольшую таблицу. Пользоваться ей нужно по такому принципу: положительное напряжение + ноль =итог.

Положительное Ноль Итог
+12V 0V +12V
+5V -5V +10V
+12V +3,3V +8,7V
+3,3V -5V +8,3V
+12V +5V +7V
+5V 0V +5V
+3,3V 0V +3,3V
+5V +3,3V +1,7V
0V 0V 0V

А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Надеюсь, сегодняшняя статья была понятна и полезна. Теперь вы знаете, как получить нужное напряжение с блока питания компьютера и каким образом взять 12 Вольт. Однако помните, что обращение с электроприборами требует соблюдения правил техники безопасности. В случае, если вы не уверены в своих знаниях, лучше попросить помощи у профессионала.

Автор статьи:

Надеюсь мои статьи будут вам полезны, ведь я стараюсь передать весь имеющийся опыт и знания. С радостью отвечу на все возникшие вопросы и могу дать дельный совет. Буду ждать ваших отзывов, мнений и предложений.

Блок питания для светодиодной ленты своими руками

Современная электроника часто комплектуется внешними источниками питания на 5В, 12В, 19В. После того как прибор выходит из строя, они часто валяются в кладовке или тумбочке.

  • 5V — это напряжение зарядных устройств для телефонов и USB;
  • 12V — используется в компьютерах, некоторых планшетах, ТВ, сетевых маршрутизаторах.
  • 19V — в ноутбуках, мониторах, моноблоках.

Мы будем рассматривать, каким образом можно адаптировать любой блок питания для светодиодной ленты на 12В. Будут только простые и бюджетные варианты доступные каждому. Зарядники на 5В не подходят. Но из таких зарядников я делаю ночники, на корпус приклеивается от 3 или 6 диодов. Ночью светит не ярко, в самый раз.

Содержание

  • 1. Источники питания на 12V
  • 2. БП на 19V
  • 3. Характеристики импульсных стабилизаторов
  • 4. Простые схемы своими руками
  • 5. Видео, как доработать своими руками
  • 6. Готовые модули из Китая
  • 7. Питание и драйвер в одном модуле
  • 8. Где купить дешево?

Источники питания на 12V

БП от маршрутизатора 12V, 1А

Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности светодиодной лентой на кухне. Такие блоки делятся на 2 основных вида:

  1. старые на трансформаторах, отличаются большим весом;
  2. современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.

Использовать на трансформаторах не рекомендую. При установке светодиодной ленты я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.

БП на 19V

БП ноутбучного типа на 19В, 90W

Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.

У меня давно валяется отличный блок питания для светодиодов на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим  небольшой  понижатель со стабилизатором. Существует два типа.

Тип №1

Стабилизатор  на 7812

Стабилизатор на микросхеме типа КРЕН 7812 (lm317), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.

Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:

  • LM2596 power supply;
  • 12v switching regulator;
  • voltage regulator 12v 7a;

Характеристики импульсных стабилизаторов

Специалист на видео инструкции расскажет основные технические характеристики современных импульсных стабилизаторов, схемотехнику и рекомендации по их правильному использованию. Чтобы вы своими руками не спалили его во время экспериментов.

Простые схемы своими руками

Примеры готовых импульсных модулей на 36W

..

Если вышеописанные БП вам не подходят, то блок питания для светодиодной ленты 12в можно спаять по схеме своими руками. Для самодельного потребуется много времени и немало деталей, не буду рассматривать полные схемы для подключения к сети 220B. при современном развитии электроники их проще купить у китайцев. Есть схемы для сборки своими руками еще на TL594 и других новых элементах. Но мне больше нравится описанный ниже, легко повторяется за 10 минут.

Рассмотрим оптимальный и современный на LM2596. Потребуется установить всего 4 радиоэлемента. Аналоги, схожие по функционалу, это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

  • фиксированное 12 V, LM2596-12, указано в конце маркировки;
  • регулируемый вариант LM2596ADJ;
  • цена в России одной 170 р.. В Китае весь собранный блок на LM2596 стоит 35р. включая доставку.

Характеристики

Параметр Значение
Входное напряжение, не более 40В
Вольт на выходе 3-37В
Выходной ток
Срабатывание защиты по току
Частота преобразования 150 кГц

Видео, как доработать своими руками

Коллега подобно расскажет, как подключить и настроить стабилизатор к блоку питания от ноутбука на 19V.

Готовые модули из Китая

Вариант с регулятором  на выходе от 3 до 37В

В первой схеме будем использовать LM2596ADJ с регулируемым вольтажом на выходе. Выпускаться она может в разных корпусах, но самый оптимальный как на картинке. Плюсом такой конструкции будет возможность регулировать яркость led ленты без диммера.

Схема с фиксированным 12B

Стабилизатор на микросхеме LM2596-12, отсутствует переменный резистор для регулировки, на выходе ровно 12B. Схема проще на одну детальку.

Питание и драйвер в одном модуле

Универсальный блок с 3 регуляторами

Универсальный вариант, регулируется сила тока и напряжение. Можно запитать не только диодную ленту, но и светодиоды. то есть может выступать в качестве драйвера и электронного трансформатора.

На видео ролике вам покажут как пользоваться и настраивать самостоятельно универсальный вариант модуля с драйвером, регулируемой силой тока.

Где купить дешево?

Бывает, что у вас дома не оказалось БП подходящего от бытовых приборов, но точно есть у других, тоже валяется без дела. Сперва спросите у знакомых или соседей, наверняка что то есть. За пару сотен или жидкую валюту вы можете сними договорится.

Большой ассортимент  вы найдете на Авито и на местных форумах. Многие избавляются от ненужного хлама и продают БП за символическую цену, потому что выбрасывать жалко, а реальную стоимость не знают. Таким образом, я часто покупаю хорошие приборы, тем более торг никто не отменял. Недавно мне удалось купить фирменный ACER от моноблока на 190W за 400 р. Он герметичен и высокого качества, так как компьютерная электроника требует очень стабильного и качественного питания в отличие от диодной ленты.

на 12, 14 или 18 вольт, схема, импульсный или трансформаторный

Автор Акум Эксперт На чтение 14 мин. Просмотров 20.8k. Опубликовано


Автономный электроинструмент — это, конечно, очень удобно. Но, во-первых, аккумулятора обычно не хватает для проведения всех работ, во-вторых, при выходе батареи из строя приходится покупать новую, цена которой составляет 80 % от цены того же шуруповёрта. В этой статье мы изготовим сетевой блок питания для аккумуляторного шуруповёрта, который выручит в обоих случаях — ведь нередко на месте проведения работ есть розетка.

Общие сведения о питании и мощности шуруповёртов

Сначала рассмотрим электрическую составляющую аккумуляторного шуруповёрта. Инструмент представляет собой низковольтный двигатель постоянного тока с редуктором, который получает питание от аккумулятора. Обороты патрона регулируются при помощи планетарной системы редуктора и электронного ШИМ-узла, совмещённого с кнопкой включения. В зависимости от класса и мощности инструмента, он может питаться напряжением 12 В, 14 В или 18 В.

Один из вариантов электрической схемы шуруповёрта

В качестве батареи питания используется набор никель-кадмиевых или литиевых аккумуляторов. Последние дороже, но с лучшими характеристиками при небольших габаритах. Что касается потребляемого от батареи тока, он зависит от мощности применяемого двигателя и может достигать 7–10 А для простых бытовых моделей и 30–40 А — для профессиональных.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Ток, потребляемый шуруповёртом, конечно, непостоянный и зависит от нагрузки. В момент пуска и при затягивании шурупа он максимален, на холостом ходу и лёгком вворачивании может уменьшаться в разы.

Использование светодиодного драйвера

Для 12-вольтового инструмента такой драйвер — самый простой вариант, хотя и не самый дешёвый. Единственное условие — мощность драйвера должна быть на 10–15 % больше мощности инструмента. В противном случае блок питания выйдет в защиту уже при пуске инструмента, а если запустит его, то не позволит развить достаточную мощность для затягивания шурупа.

Если, к примеру, 12-вольтовый шуруповёрт потребляет ток в 10 А, то мощность блока питания должна быть хотя бы 130 Вт. Для 30-амперного инструмента понадобится уже 400-ваттный блок питания. Найти такой прибор, конечно, не проблема, но стоимость его может превышать стоимость самого шуруповёрта.

Драйвер для светодиодной ленты самый простой, но не самый дешёвый

Как переделать шуруповёрт под такой блок питания? Если штатная батарея выходит из строя, то мы её просто разбираем, вынимаем аккумуляторы, а к клеммам подачи напряжения на инструмент припаиваем провода, подключенные к выходным зажимам драйвера, обязательно соблюдая полярность. Сам драйвер подключаем к сети через входные клеммы — и переделка окончена. Вставляем «батарею» в шуруповёрт — и пользуемся.

Если аккумулятор исправен, то его, конечно, разрушать не надо. Просто разбираем шуруповёрт и подпаиваем колодку питания к питающим клеммам самого инструмента. Колодку, естественно, выводим наружу, провод питания оснащаем ответной частью разъёма. Соединили разъём — работаем от сети. Отключили БП, установили батарею — и у нас автономный инструмент.

Разъём поможет удобно хранить и транспортировать шуруповёрт с сетевым питанием и оперативно отключить БП для штатного режима работы от АКБ

Важно! 10 А — приличный ток, поэтому сечение проводов должно быть достаточно большим, а их длина как можно меньше (в разумных пределах). В противном случае на питающих проводах будет большое падение напряжения, и шуруповёрт не разовьёт нужную мощность.

Переделка электронного трансформатора

Неплохой и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.

Электронный трансформатор для питания 12-вольтовых галогенных ламп

Но чтобы использовать трансформатор совместно с шуруповёртом, его (блок) необходимо доработать. Взглянем на классическую схему простейшего ЭТ.

Электрическая схема электронного трансформатора

Это простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, приведённая на рисунке, конечно, не единственная. Есть приборы проще, есть сложнее. Есть со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но то, что нас интересует, является неизменной частью любого электронного трансформатора. Так, в чем трудность?

Проблема заключается в том, что выходное напряжение подобных БП переменное с частотой десятки килогерц, да ещё и промодулированное частотой 50 Гц. Оно годится для питания ламп накаливания, но не подходит для шуруповёрта. Значит, его нужно выпрямить и сгладить. Для этого используем диод VD1 и два сглаживающих конденсатора — С1 и С2, подключив их по схеме, приведённой ниже.

Схема доработанного электронного трансформатора

Лампа Н1 служит нагрузочной, когда шуруповёрт отключён. Она необходима для старта преобразователя — без нагрузки он просто не запустится. Высоковольтный электролитический конденсатор можно взять из БП для компьютера или любого другого устройства, скажем, из телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус инструмента, а лампу устанавливают так, чтобы она ещё и рабочее место освещала — убила, как говорится, сразу двух зайцев. Такая лампа будет много удобнее штатной подсветки, которая включается только вместе с инструментом. Вслепую целишься в темноте, потом запускаешь шуруповёрт и смотришь, куда попал.

Диод КД2960 представляет собой быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В. Его зарубежный аналог — 20ETS12. Заменить этот диод обычным выпрямительным не получится — у него слишком низкое быстродействие, и на частоте в десятки килогерц он будет больше греться, чем выпрямлять.

Но замена есть. Вполне подходит диод Шоттки, выдерживающий ток 15–20 А и обратное напряжение не ниже 25 В. Найти такие диоды можно в блоках питания ПК. Там они служат для этих же целей. Диод, конечно, нужно поставить на теплоотвод.

Лампочка миниатюрная. Её можно найти в советских новогодних гирляндах или использовать две на 6,3 В, включённые последовательно. Собираем выпрямитель, размещаем его в корпусе инструмента, выводим через проделанное отверстие провода, подпаиваем одну часть разъёма. Вторую подпаиваем к проводам от трансформатора — и доработка закончена. Поскольку напряжение на выходе электронного трансформатора переменное, полярность подключения проводов от ЭТ к выпрямителю можно не соблюдать.

Как указывалось выше, существуют трансформаторы, обеспечивающие плавный пуск галогенных ламп. Подойдут ли они нам? Вполне. Как только мы подключим ЭТ к сети, он запустится и в течение 1–3 секунд выйдет на рабочий режим — это будет хорошо заметно по плавному разгоранию лампы Н1. После этого инструментом можно пользоваться без проблем.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Выбирая электронный трансформатор без защиты от перегрузки, необходимо обеспечить запас его мощности в 30–40 %. В противном случае блок либо не будет «тянуть» инструмент, либо (что более вероятно) просто сгорит.

Другие варианты импульсных блоков питания

Какие ещё есть варианты питания 12-вольтового шуруповёрта? Первое, что приходит на ум, — . Прелесть решения заключается в том, что, в отличие от предложенных драйверов и электронных трансформаторов, подобные блоки питания могут быть и на 15, и на 19 В. То есть подобрав соответствующий БП, можно питать им инструмент на 14 и 18 В.

К сожалению, такой вариант работать не будет, поскольку блоки питания от ноутбука не смогут обеспечить необходимым током даже самый простой и маломощный шуруповёрт. Максимум, что можно от них получить, — 4–5 А. Десятиамперных БП этого типа просто не существует.

Этот достаточно мощный БП для 19-вольтового ноутбука выдаст ток не более 4,75 А

Использование универсальных БП

Какие у нас ещё есть варианты? Можно использовать для питания шуруповёрта так называемые универсальные блоки питания. На фото, приведённом ниже, БП выдает сразу несколько напряжений и подходит для питания как 12-вольтового, так и 18-вольтового инструмента мощностью до 120 Ватт.



Мощный универсальный импульсный блок питания

Но тут опять всё упирается в цену. Стоимость такого БП окажется выше цены на сам инструмент, а вдобавок мы получаем за эти деньги кучу переходников, которые будут валяться без дела.

Самодельный блок питания для шуруповёрта

Если мы имеем знания по электронике, то сможем собрать импульсный блок питания для шуруповёрта своими руками — соответствующих схем много. В качестве примера рассмотрим относительно простую конструкцию.

Схема самодельного импульсного блока питания для шуруповёрта

Как она работает? Сетевое напряжение выпрямляется диодным мостом, собранным на диодах VD1–VD4, сглаживается конденсатором С1 и поступает на мощный двухтактный автогенератор, собранный на полевых транзисторах VT2, VT3 и трансформаторе Т1, обеспечивающим вместе с обмоткой 2 трансформатора Т2 автогенератору положительную обратную связь.

Цепь, собранная на транзисторе VT1, обеспечивает начальный запуск генератора и после этого в процессе не участвует — её блокирует диод VD8. Нагрузкой автогенератора служит понижающий трансформатор Т2. Пониженное напряжение с его обмотки 3 выпрямляется мостом VD7, сглаживается конденсатором С5 и подаётся на инструмент. Ёмкость конденсатора выбрана достаточно большая для обеспечения высокого пускового тока шуруповёрта.

Т1 намотан на ферритовом кольце типоразмера 12х8х3. Все обмотки одинаковы и имеют по 20 витков провода ПЭВ 0.33. Т2 намотан на кольце 40х25х11. Обмотка 1 имеет 100 витков провода ПЭВ 0.54. Обмотка 2 — 9 витков провода ПЭВ 0.33, обмотка 3 — 13 витков провода ПЭВ 0.96. Феррит бывает марки 1000НМ, 2000НМ или 3000НМ. Диодный мост VD4 можно собрать на четырёх быстродействующих диодах, выдерживающих ток 10 А. Транзисторы VT2 и VT3 необходимо установить на радиаторы.

Полезно! Предлагаемый блок питания рассчитан на выходное напряжение 18 В. Если необходимо получить другое напряжение, достаточно изменить количество витков обмотки 3 трансформатора Т2.

Использование БП от компьютера

Ну и закончим разговор об импульсных блоках питания для работы с шуруповёртом 12 В. Да, он будет великоват, но зато купить такой блок, конечно, БУ можно недорого, а переделка очень проста. Правда, питать он сможет только 12-вольтовый инструмент. При желании, конечно, можно переделать БП компьютера и на 18 В, но переделка достаточно сложна и потребует глубоких знаний в электронике. Перед покупкой БП смотрим, выдаст ли он необходимый нам ток по шине 12 В. (Все выдаваемые им токи указаны прямо на корпусе).

Этот БП в состоянии выдать 11 А по 12-вольтовой шине, 1 и 13 А — по шине 2

Как видим на фото, выдаст и даже с запасом — если соединить шины параллельно, можно получить ток в 24 А. Можно было бы взять устройство и слабее, но что есть, то есть. Вскрываем прибор, вынимаем плату и выпаиваем все , оставив лишь зелёный (включение БП), два чёрных, два жёлтых (шина 1+12 В) и красный (+5 В).

Такой пучок проводов нам просто не нужен, лишние выпаиваем

Полезно! Если мы хотим увеличить мощность, соединив 12-вольтовые шины параллельно, то оставляем и два жёлто-чёрных провода — шина 2 + 12 В.

Блок питания с выпаянными лишними проводами

Соединяем чёрный с чёрным, жёлтый с жёлтым. По два мы оставили для увеличения общего их сечения и меньшего падения напряжения. Теперь зелёный впаиваем на место любого из выпаянных чёрных. Этим мы дадим команду на безусловное включение блока питания при подаче на него сетевого напряжения.

Остался красный. Зачем он нужен? Дело в том, что некоторые БП контролируют наличие нагрузки на шине +5 В. Без нагрузки они просто сразу выходят в защиту. Итак, подключаем наш доработанный источник к сети и измеряем напряжение между чёрными и жёлтыми проводами. Есть 12 В?

Подключаем к этим же проводам автомобильную лампочку. Напряжение пропало? Блоку питания нужна базовая нагрузка. Между чёрными и красным проводами подключаем небольшую нагрузку — ту же 12-вольтовую лампочку от автомобильных габаритов. Если БП не отключается, то нагрузка не нужна, и красный провод можно выпаять. Осталось собрать БП, а к чёрным и жёлтым проводам припаять колодку — к ней будет подключаться инструмент. Чёрный провод будет минусом, жёлтый — плюсом питания.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Разъём для подключения инструмента необходимо использовать с ключом, исключающим неправильное подключение и переполюсовку. В противном случае мы просто выведем шуруповёрт из строя, подав на электронный регулятор скорости вращения напряжение обратной полярности.

В этой конструкции для подключения шуруповёрта используется встроенное в БП гнездо, служившее ранее для питания монитора

Вот и всё, подключаем шуруповёрт к БП, включаем шнур питания источника в сеть, щёлкаем выключателем (если он есть) и работаем.

Если такого выключателя нет, то блок питания запустится сразу после подключения к розетке

Схема трансформаторного блока питания шуруповёрта

Напоследок сделаем своими руками трансформаторный блок питания для шуруповёрта 12, 14 или 18 В. Такой источник, конечно, будет достаточно громоздким, но прелесть конструкции заключается в её простоте. С повторением схемы справится и начинающий радиотехник, имеющий лишь общие знания по электротехнике.

Для этого самодельного блока питания понадобится трансформатор, способный выдать необходимый нам ток при напряжении 12–13 В (для 12-вольтового инструмента), 14–16 В (для 14-вольтового) или 18–20 В для 18-вольтового инструмента. Ещё придётся найти 4 мощных выпрямительных диода и несколько электролитических конденсаторов.

Если у нас шуруповёрт на 12 вольт, потребляющий ток до 10 А (большинство бытовых), то можно взять унифицированный анодно-накальный трансформатор ТАН-138-127/220-50 (ТАН-138 220-50), имеющий 2 обмотки по 6,3 В при токе 10 А. Весит он, правда, более 6 кг.

Обмотка

Напряжение, В

Номинальный ток, А

1–2, 4–5

110

3,9/2,3

2–3, 5–6

7

3,9/2,3

7–8

355

0,285

16–17

355

0,285

9–10

200

0,25

18–19

200

0,25

11–12

25

0,285

20–21

25

0,285

13–14 (15)

5 (6,3)

10

22–23 (24)

5 (6,3)

10

Назначение выводов обмоток унифицированного трансформатора ТАН-138-127/220-50

Ещё один вариант — накальный трансформатор ТН-61-127/220-50 (ТН-61 220-50). Он сможет обеспечить ток 8 А при напряжении 12,6 В (две обмотки) или 18,9 В (3 обмотки). Весит он хоть и поменьше, но тоже немало — 3 кг.

Обмотка

Напряжение, В

Номинальный ток, А

1–1а, 4–4а

3,2

1,66/0,95

1–1б, 4–4б

6,3

1,66/0,95

1–2, 4–5

110

1,66/0.95

1–3, 4–6

127

1,66/0,95

4–8

6,3

6,1

9–10

6,3

8

11–12 (13)

5 (6,3)

8

14–15 (16)

5 (6,3)

8

Назначение выводов обмоток унифицированного трансформатора ТН-61-127/220-50

Если мы обладаем соответствующими знаниями и навыками, то для изготовления БП можно использовать любой разборный сетевой трансформатор мощностью 200–250 Вт. Разбираем, сматываем все вторичные обмотки, оставив лишь сетевую, и вместо них наматываем одну вторичную на нужные напряжение и ток.

Если в нашем распоряжении есть трансформатор с тороидальным сердечником, то лучше предпочесть его. Перематывать сложнее, но, во-первых, его не нужно разбирать, значит, не будет проблем с гудением после сборки. Во-вторых, габариты такого трансформатора при той же мощности намного меньше.

При желании в магазине можно найти и готовый трансформатор на нужные напряжение и ток

Какие нужны диоды? Подойдут любые выпрямительные, выдерживающие ток 10–20 А и обратное напряжение не ниже 30–40 В. Конденсаторы электролитические на напряжение не ниже 25 В (для 12-вольтового блока питания) и один бумажный неполярный с ёмкостью 1 мкФ на рабочее напряжение не ниже 400 В. Впрочем, без последнего можно обойтись. А теперь взглянем на схему.

Схема трансформаторного блока питания для шуруповёрта

Сетевое напряжение поступает на трансформатор Tr1, понижается до необходимой величины, выпрямляется диодным мостом VD1–VD4 и по проводам подаётся на инструмент, в рукоять или отсек, из которого удалены неисправные аккумуляторы, установлены конденсаторы С3–С5. Они являются накопителями энергии и обеспечивают высокий пусковой ток во время включения шуруповёрта.

Конденсатор С1, включённый параллельно сетевой обмотке трансформатора, уменьшает реактивную составляющую индуктивной нагрузки (трансформатора) и несколько увеличивает КПД устройства. Как указывалось выше, без него можно обойтись. Собирая прибор, не забываем установить диоды на радиаторы, электрически не соединённые друг с другом. Если радиатор общий (к примеру, металлический корпус или шасси блока питания), то диоды на него устанавливаем через слюдяные изолирующие прокладки.

Важно! Соединяя блок питания и шуруповёрт, следует строго соблюдать полярность. В противном случае конденсаторы С3–С4 просто взорвутся, а электронный регулятор оборотов инструмента выйдет из строя. Здесь удобно использовать разъёмы с ключами, не допускающими неправильное соединение вилки с розеткой.

Вот мы и выяснили, как запитать аккумуляторный шуруповёрт от сети. Теперь сможем подобрать подходящий для этих целей блок питания или изготовить его самостоятельно.


Блоки питания 12 Вольт 0.5(1) Ампер. Обзор блока питания, схема и внутреннее устройство блока питания 12В, тестирование

Многие читатели знают, как мне нравится писать обзоры о блоках питания. И вот так случайно сложилось, что я дорвался до некоторого количества данных устройств. Все дело в том, что не так давно в одном известном магазине появились разнообразные блоки питания "с разборки", и об одном я сегодня расскажу.

Еще в прошлом году я написал в комментах, что скоро будут обзоры разных блоков питания и я имел в виду именно эти блоки питания. Заказал я их несколько видов, три мелких "БУ" и один новый, довольно мощный. Рассказывать буду "по старшинству", потому начну с самого мелкого.
Так как блоки питания я использую часто, то заказал лотом в три штуки, но есть лоты и 1 и 5 и 10 штук. Данный блок питания не является исключением и будет использован в одном из обзоров, который я планирую подготовить в относительно скором времени.

Поставляются блоки питания в отдельных больших пакетах, а не три в одном пакете, как я изначально подумал. Т.е. фактически на складе просто ставится отметка, сколько позиций положить в корзинку.
К упаковке претензий не было, все обильно замотано вспененным полиэтиленом.

В заголовке я написал ток 0.5 (1) Ампер. По ходу обзора я поясню что это означает.
На странице товара было написано - 12 Вольт, 1 Ампер, что более чем понятно. Также там написано, что блоки питания disassemble, т.е. не новые, а выковыряны откуда-то. Моя практика показывает, что такие БП чаще имеют лучше качество сборки и схемотехники, чем новые.

Блоки питания довольно компактные, реальные размеры составляют примерно 57х35х19мм.

Компоновка платы довольно плотная, частично залита силиконом, который в некоторых местах потом пришлось срезать.
Так как плата БУ, то заметны обрезанные провода.

Платы имеют разный цвет гетинакса, да и выпущены в разное время, но все три в интервале 2007-2008 годов.

Также на платах была обнаружена и маркировка модели - 3A-064WU12, по которой я нашел их реальные характеристики.
12 Вольт, 0.5 Ампера, 6 Ватт, КПД при 115 Вольт - 74%. Там же есть и название фирмы производителя - Eng Electric Co., LTD. Так что блоки питания вполне себе фирменные.

На странице товара также есть упоминание о токе в 0.5 Ампера, но указанное как-то вскользь. Думаю подразумевалось, что 0.5 номинальный, 1.0 кратковременный. Но в любом случае, данные характеристики правильно и указывать в разделе характеристики, а не в названии товара.

Ладно, вернемся к нашим блокам питания.
1. По входу стоит предохранитель на ток в 1 Ампер. Предохранитель замедленный (T- Trage - медленные нем.), это обусловлено импульсным характером тока при включении блока питания.
2. Также по входу присутствует варистор диаметром 7мм и рассчитанный на амплитудное напряжение в 470 Вольт. Рядом с ним виден помехоподавляющий конденсатор Х типа с емкостью 0.1мкФ
3. Дальше синфазный дроссель и диодный мост.
4. Первичная и вторичная стороны соединены через конденсатор Y типа с емкостью 2.2нФ.
По большому счету можно было бы поставить пять баллов за фильтр, если бы не два недостатка:
1. Нет термистора, но возможно здесь в нет особого смысла, емкость входных конденсаторов не очень высокая.
2. Параллельно конденсатору Х типа нет разрядного резистора, без него БП может "щипаться" если вынуть вилку из розетки и сразу схватиться за ее контакты.

При этом плюс производителю за наличие помехоподавляющего фильтра и варистор.

1. По входу БП установлены два конденсатора емкостью 6.8мкФ каждый, суммарная емкость 13.6мкФ, что для заявленной мощности в 6 Ватт вполне нормально.
2. Но конденсаторы соединены не просто параллельно, между ними дополнительно включен дроссель. На фото не видно цветовую маркировку - коричневый-черный-красный-золотой.
3. Управляет работой блока питания довольно известный ШИМ контроллер VIPer-12A.
4. Рядом с контроллером находится конденсатор фильтра питания этого контроллера. Часто эти конденсаторы могут незаметно выйти из строя и "попить крови", так как внешне остаются нормальными. Если БП БУ, то рекомендую заменять их в первую очередь.

Силикон, которым залита плата, имеет небольшой желтый оттенок. Сначала я решил что это из-за нагрева компонентов, но цвет одинаков даже около компонентов, которые не греются.

Как я уже писал выше, применен ШИМ контроллер серии VIPer. Это семейство интегрированных ШИМ контроллеров, внутри корпуса микросхемы находится не только сам ШИМ контроллер, а и высоковольтный транзистор, цепи защиты от перегрузки, перегрева и перенапряжения.
Я обычно пользуюсь подобными контроллерами от другой, не менее известной фирмы - Power Integrations, мне они нравятся больше. Но по большому счету они во многом очень похожи.
Заявлено, что для корпуса DIP-8 мощность составляет 13 Ватт в узком диапазоне (230 Вольт) и 8 Ватт в широком (115-230 Вольт). Так как БП заявлен как 115-230, то получается что реальная мощность до 8 Ватт.

На блок схеме виден выходной транзистор, а также цепи защиты. В принципе я мог бы рассказать обо всем этом подробнее, но на мой взгляд это скорее тема отдельной статьи.

Во вторичной части блока питания находятся:
1. Выходной диод Шоттки на ток 2 Ампера, что опять же говорит о максимальном выходном токе не более 650-700мА. На одном из выводов диода присутствует ферритовая бусина.
2. Выходных конденсаторов два, 470 и 220мкФ, как и в случае входных производитель Samxon. Не скажу что конденсаторы высокого класса, скорее среднего, изначально это OEM от фирмы Matsushita продающийся под своим брендом. Лично меня расстроило то, что они рассчитаны на 16 Вольт, а не 25, как положено при таком напряжении.
3. Между конденсаторами есть место под дроссель для уменьшения пульсаций, но вместо него установлена перемычка.
4. Цепь стабилизации стандартна, регулируемый стабилитрон AZ431 (аналог TL431) и оптрон EL817 (аналог PC817).

По выходной цепи не понравились две вещи:
1. Отсутствие выходного дросселя.
2. Конденсаторы на 16 Вольт, а не 25.

В остальном все сделано довольно неплохо.

Качество пайки вполне терпимое. Снизу расположены остальные компоненты, а также пара стабилитронов, о которых я расскажу ниже.
Расстояние между высоковольтной и низковольтной сторонами вполне достаточное. Отсутствуют защитные прорези, но так как БП изначально проектировался под установку в закрытый корпус, то допустимо делать и так.

Схема блока питания в общем-то стандартна и фактически сделана по даташиту ШИМ контроллера. Из дополнительных мелочей, которые весьма полезны в плане безопасности нагрузки я отмечу пару стабилитронов.
ZD1 - Напряжение 14 Вольт, установлен параллельно выходу, задача - не допустить поднятия выходного напряжения выше 14-14,5 Вольт.
ZD2 - Напряжение 16 Вольт, установлен параллельно транзистору оптрона, задача - ограничить выходное напряжение в случае обрыва или выхода из строя цепи обратной связи.

В комментариях мне несколько раз писали, что я не совсем правильно подхожу к тестам уровня пульсаций. Что же, я принял информацию к сведению и попробую в этот, а также в следующие раз делать это более корректно.

Дело в том, что при измерениях я подключаюсь обычно используя "неправильный" способ, как более удобный. В этом случае земляной провод щупа работает отчасти как антенна, на которую наводятся помехи и искажают осциллограмму. Такой способ для общей оценки большого значения не имеет, но действительно является некорректным.
Картинка ниже взята из описания методики тестирования блоков питания.

Для корректного снятия осциллограмм надо подключать щуп без длинных проводов прямо на выход блока питания.

Как можно увидеть по фото, щуп осциллографа помимо земляного провода с крокодилом имеет возможность подключения сразу около самого щупа.
Используя "палки и веревки" я сделал некое подобие специального щупа для проверки блоков питания, наиболее неудобно было подключаться к центральному контакту, так как он имеет коническую форму.
Параллельно входу подключены два конденсатора, электролитический 1мкФ 63 Вольта и керамический 0.1мкФ.

Конечно то, что я показал выше, можно назвать колхозом, но даже довольно известные фирмы (та же Power Integrations) не чураются делать подобное, правда они использую для этого разъем, но у меня его не было :(.
Фото из описания применения ШИМ контроллеров серии TOP от Power Integrations, номиналы элементов взяты оттуда же.

Щуп осциллографа был подключен прямо на выходные контакты блока питания, нагрузка к дополнительно запаянному проводу.
В процессе подготовки я сравнивал осциллограмму на холостом ходу с подключенной нагрузкой и без, разницы не было.

Первое, что меня удивило при включении, напряжение на выходе 12 Вольт с точностью как минимум до второго знака. По большому счету это не имеет значения и даже если бы напряжение было в диапазоне 11.5-12.5 Вольта, то я бы сказал что нормально, но все равно приятно.
1. Холостой ход.
2. 0.25 Ампера
3. 0.5 Ампера
4. 0.75 Ампера
5. 1 Ампер
6. 1.2 Ампера.

Видно что напряжение на выходе стало падать только при токе нагрузки выше 0.75 Ампера, что в полтора раза выше заявленного. До этого напряжение держалось очень точно и снижалось примерно на 0.001 Вольта на каждые 0.25 Ампера нагрузки.

Уровень пульсаций я бы не назвал маленьким, при номинальном токе 0.5 Ампера они составили 100мВ, но даже при перегрузке не были выше чем 140 мВ.

Исследование показало, что максимальный ток, при котором блок питания стабильно держит выходное напряжение, составляет 0.9 Ампера. И это для не нового БП и при почти двукратном выходном токе.

Также мне писали, что неправильно тестировать блоки питания используя электронную нагрузку. В данном случае я несогласен с таким заключением, так как в линейном режиме полевые транзисторы нагрузки по сути представляют собой те же резисторы, но с обратной связью.
В любом случае я ради эксперимента сравнил поведение блока питания при нагрузке обычным резистором с номиналом в 10 Ом (что было под рукой). На фото видно, что плюсовой щуп нагрузки не подключен.
Напряжение конечно просело, так как ток явно выше расчетного.

Слева осциллограмма нагрузки током 1 Ампер при помощи электронной нагрузки, справа 1.08 Ампера и резистор в качестве нагрузки.
Не сказал бы, что имеется какая-то глобальная разница.

Следующий этап, тест на нагрев. Для этого я закрыл блок питания импровизированным "корпусом" и нагружал последовательно током от 0.25 Ампера до 0.9 Ампера. Ток в 0.9 Ампера был выбран исходя из того, что при этом токе БП еще нормально держит выходное напряжение. Каждый тест занимал 20 минут, общее время теста 1 час 20 минут.

Все данные свел в табличку, попутно ввел новую графу и теперь указано напряжение на начало теста (V1) и в конце (V2). Данное дополнение позволяет отследить уход напряжения от прогрева.
Само напряжение сначала может показаться менее стабильным, чем в тесте выше, но там я подключался прямо к контактам БП, здесь же с использованием куска провода, потому и вышла разница. Но могу сказать, что температурной зависимости выходного напряжения практически нет.
Зато выяснилось, что при токе нагрузки в 0.9 Ампера БП примерно через 5-7 минут снизил выходное напряжение.

Максимальная температура компонентов после завершения теста составила около 100 градусов у трансформатора и 118 у ШИМ контроллера. При токе до 0.75 Ампера (1.5 от номинала), перегрева нет.

Так выглядело ограничение выходной мощности. Я провел повторный тест на уже прогретом БП чтобы было более наглядно.
Старт, через 6 минут постепенное снижение напряжения, на отметке 20 минут я снял крышку, напряжение начало потихоньку расти, еще примерно через 15 минут пришлось несколько раз подуть на плату и напряжение быстро вернулось в норму.

Выше я посетовал на отсутствие выходного дросселя и решил эту недоработку сравнить, а заодно сравнить как изменится результат.
Использовал мелкий самодельный дроссель, буквально что было под рукой. Размер небольшой, намотан проводом 0.68мм.

Результат как говорится - налицо.
1, 2. Ток 0.5 Ампера, слева без дросселя, справа с дросселем.
3, 4. Ток 1.0 Ампера.

Предупрежу сразу, дроссель не должен иметь большую индуктивность, так как при увеличении индуктивности начнут сильно расти пульсации на первом конденсаторе фильтра и это будет вредно как для самого конденсатора, так и для защитного стабилитрона, установленного параллельно ему. Придется менять конденсатор на аналогичный, но с напряжением в 25 Вольт, а стабилитрон переносить на выход БП.

На этом все. Если коротко, то блоки питания хоть и не лишены некоторых недостатков, перечисленных в обзоре, но в целом довольно неплохие и могут быть применены для разных самодельных устройств, где не требуется большая мощность (6-8 Ватт). Блоки питания вполне фирменные и относительно качественные.
Поштучно выходят дороже и потому если покупать, то лотами по 3 или 5 штук.

Надеюсь что обзор был полезен, как всегда буду рад вопросам в комментариях.

Блок питания 12 В из зарядного устройства для смартфона

Для радиолюбительских самоделок часто требуются источники питания с различными выходными характеристиками. Например, для сборки простой схемы автоматики освещения мне потребовался маломощный блок питания на 12 В. Покупать его оказалось накладно, стоимость готового источника превысила стоимость схемы автоматики. Самому сделать такой источник можно, и значительно дешевле имеющихся в продаже, но это уже при многократном повторении вносит рутину в творческий процесс. Поэтому, я нашёл относительно простой и достаточно дешёвый способ создать такой источник, это переделка готового зарядного устройства для смартфона.

Однажды у одного китайского продавца мне довелось приобрести десяток зарядных устройств для смартфонов с выходными характеристиками 5 В 1 А, что вполне удовлетворило мои потребности. Причём, эти ЗУ имеют стабилизацию выходного напряжения и в режиме холостого хода потребляют мало энергии, что не маловажно для создания устройств автоматики освещения и т.п. Всё, что мне осталось, поднять выходное напряжение до необходимого мне уровня, о чём и расскажу дальше.

Само ЗУ выглядит так:



Мне десяток таких малышек обошёлся по доллару за штучку.

Интересующие нас внутренности устройства можно посмотреть после аккуратного вскрытия:



Для Вас специально, и для личного архива, снял схему ЗУ, хотя для переделки в её подробности я даже не вникал.

Рисунок 1. Схема зарядного устройства для смартфона 5V 1A

Переделка поэтапно заключается в следующем:

  1. Аккуратно тонким эмалированным проводником делаем виток обмотки (можно несколько) и при включенном ЗУ под нагрузкой (подключаем заряжаемый гаджет) смотрим осциллографом амплитуду импульсов. Таким образом, определяем напряжение, создаваемое одним витком обмотки.
  2. Выпаиваем USB разъём.
  3. Снимаем тестовый виток и доматываем эмалированным проводником (подобным по толщине проводнику вторичной низковольтной обмотки) столько витков, сколько не хватает для получения требуемого выходного напряжения. Припаиваем намотанную обмотку последовательно вторичной заводской. Место спайки выбираем точку контакта с импульсным диодом Z1. Разрезаем дорожку между вторичкой и Z1. Припаиваем к контакту анода Z1 свободный конец домотанной вторички.
  4. Выпаиваем стабилитрон VD2, и вместо него впаиваем такой же, но на нужное напряжение, которое у нас и будет подаваться на выход.
  5. Выпаиваем конденсатор C4 и впаиваем аналогичную ёмкость на большее напряжение (на порядок выше выходного), например, для 12 В я выбрал конденсатор 100 мкФ 25 В.

В общем всё. Схема должна заработать без бубнов с танцами, если при переделке ничего не поломали.

У меня на трёх витках тестовой обмотки получился импульс, приближенный к прямоугольнику размахом 6 вольт, что даёт 2 вольта на виток. До 12 В мне не хватает 7 В или 3,5 витка. Мотаю 4 витка и далее по пунктам выше.

Конструкция получилась достаточно компактной, так что уместилась в родной корпус с небольшими переделками.



По факту у меня на выходе вышло 13,2 В. Возможно попался стабилитрон с такой характеристикой, а возможно я чего-то ещё не знаю про подобного рода переделки. В любом случае можно скорректировать напряжение другим стабилитроном, с меньшим напряжением стабилизации. Если такового не найдётся, не забывайте, что нужный стабилитрон можно получить при последовательном включении двух и более идентичных по току с разными напряжениями. Общее напряжение стабилизации будет суммой всех, входящих в цепочку.

И самое главное - О БЕЗОПАСНОСТИ! При работе с данной схемой во время теста с открытой платой нужно быть особо внимательным! На плате часть проводников находится под высоким сетевым напряжением, опасным для жизни! Не прикасайтесь к схеме ни чем ни к каким местам. Тестовая обмотка должна быть подключена к осциллографу до включения устройства в сеть!

Как своими руками получить из 220 - 12 вольт без трансформатора | Андрей Швадронов

Очень часто пользователей световых электроприборов и СБТ интересует: «Как без трансформатора из 220 вольт получить 12в или другое низкое напряжение?». Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе. Это тем более актуально, поскольку весогабаритные показатели блока питания (БП) нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства.

1.Основные способы понижения

Например, «ходовой» трансформатор частоты 50 Гц с относительно небольшой мощностью 200 Вт, выполненный на трансформаторном железе, весит более 1 килограмма и стоит от 9–18 $. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса.

На трансформаторах реализована классическая схема понижения и последующего преобразования переменного напряжения (АС) в постоянное (DС) по цепи «трансформатор → выпрямитель → стабилизатор».

Существует более сложная схема построения «выпрямитель → импульсный генератор → трансформатор → выпрямитель → стабилизатор» импульсного блока питания, обладающая меньшими габаритами.

Преимуществом приведенных схем является гальваническая развязка. При замыкании цепи нагрузки на «ноль» она предотвращает выход из строя аппаратуры и снижает опасность поражения человека электрическим током.

Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:

1. С помощью балластного конденсатора понижение напряжения.

2. При помощи балластного резистора гасится избыточное напряжение.

3. Нерегулируемым автотрансформатором снимается требуемое напряжение и сглаживается дросселем.

1.1 Балластный конденсатор

Сегодня весьма популярным среди радиолюбителей средством снижения напряжения стала установка гасящего конденсатора. Этот универсальный способ повсеместно используется для питания светодиодных ламп и в зарядных устройствах маломощных аккумуляторных батарей. Установка радиоэлемента в разрыв сети питания диодного моста позволяет получить требуемый ток в электрической цепи без рассеивания значительной мощности на тепло.

Схема простого конденсаторного (бестрансформаторного) блока питания с минимальным количеством радиоэлементов и напряжением 12 В мощностью 0,18 Вт выглядит следующим образом:

В качестве Р1 используется любое устройство, рассчитанное на постоянное напряжение 12 В с рабочим амперажом ≤ 0,15А. Конденсатор С1 – балластный, зашунтирован резистором R1. Он предназначен для предотвращения поражения электрическим током от накопленного на пластинах конденсатора С1 заряда. Со своим большим сопротивлением в сотни кОм резистор R1 не влияет на прохождение тока через емкость во время рабочей сессии. Однако после завершения работы блока питания в течение времени , измеряемого несколькими секундами, через резистор проходит ток разряда обкладок конденсатора. Электролитический конденсатор С2, включенный параллельно нагрузке после диодного моста, сглаживает пульсации выпрямленного тока.

Заметно снизит зависимость выходного напряжения от сопротивления нагрузки БП симбиоз выпрямителя и параметрического стабилизатора с регулирующим элементом. Осуществляется такая доработка впаиванием параллельно P1 стабилитрона на 12 вольт.

1.2 При помощи резистора

Способ подходит для запитки слаботочной нагрузки, например, светодиода или маломощного LED-светильника. Основной недостаток резистивной схемы – низкий КПД по причине рассеивания большого количества активной мощности, затрачиваемой на нагрев резистора. В самом простом варианте БП представляет собой делитель напряжения на резисторах, установленный после диодного выпрямителя, с нижнего плеча которого снимается напряжение. Стабилизация осуществляется посредством изменения сопротивления одного из плеч делителя: номиналы резисторов подбираются таким образом, чтобы понизить выходное напряжение до приемлемых значений.

1.3 Автотрансформатор или дроссель с подобной логикой намотки

В автотрансформаторе отсутствует вторичная обмотка: выходное напряжение снимается с одной единственной обмотки на тороидальном магнитопроводе, которая одновременно используется для подачи сетевого напряжения 220 В, 50 Гц. Принцип действия аналогичен ЛАТР, только снимаемое с витков напряжение имеет определенную фиксированную величину. Поэтому замена силового трансформатора на автотрансформатор повышает КПД блока питания, заметно снижает размеры и вес девайса (при прочих равных условиях весогабаритные характеристики трансформатора в 1,5 раза больше заменяющего изделия).


Схема автотрансформатора с фиксированным напряжением U2.

Однако нерегулируемый автотрансформатор имеет существенный недостаток: он не защищает от бросков напряжения и наведенных в сети импульсов. Низкочастотные (НЧ) и высокочастотные (ВЧ) пульсации, сетевые помехи и паразитные гармоники значительно снизятся, если в выходную цепь установить дроссель. В тандеме с автотрансформатором используют дроссель с высокой индуктивностью ≤ 0,5–1,0 ГН, устанавливаемый последовательно с нагрузкой.

Индуктивный элемент накапливает в магнитном поле катушки энергию питающей сети, а затем отдает в нагрузку. Дроссель в электрической цепи противодействует изменению тока в электрической цепи. При резком падении катушка поддерживает протекающий ток, а при резком повышении ограничивает, не давая быстро возрасти. Компактные дроссели переменного тока применяются в бустерах энергосберегающих ламп и LED-драйверах, питающих светодиодные светильники.

2. Технические требования к конденсатору

Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

3. Бестрансформаторное электропитание: возможные схематические решения

1. Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц. Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

2. Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети. В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

4. Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

· аккумуляторные электродрели, шуруповерты и электропилы;

· стационарные насосы для полива огородов;

· аудио-видеотехника и радиоэлектронная аппаратура;

· системы видеонаблюдения и сигнализации;

· батареечные радиоприемники и плееры;

· ноутбуки (нетбуки) и планшеты;

· галогенные и LED-лампы, светодиодные ленты;

· портативные ультрафиолетовые облучатели и портативное медицинское оборудование;

· паяльные станции и электропаяльники;

· зарядные устройства мобильных телефонов и повербанков;

· слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;

· детские игрушки, елочные гирлянды, помпы аквариумов;

· различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Как легко сделать источник питания 12 В в домашних условиях

Как легко сделать источник питания 12 В в домашних условиях

В этом проекте мы узнаем, как легко сделать блок питания 12 В в домашних условиях или как преобразовать 230 В в 12 В постоянного тока, используя несколько простых шагов с принципиальной схемой. Для создания этого проекта нам понадобятся некоторые компоненты.

Компоненты, необходимые для изготовления адаптера 12 В:

  • LM7812 Регулятор напряжения
  • Радиатор
  • 50 В 1000 мкФ (конденсатор)
  • светодиод
  • Резистор 1 кОм
  • 1N4007 (4 диода)
  • 12-0-12 (трансформатор 12 В / 1 А)
  • Печатная плата
  • Паяльник
  • Проволока для пайки

В этом проекте мы используем регулятор напряжения LM7812.Основная функция регулятора напряжения - это выход ровно 12 В.

Мы используем диодный мост, потому что он преобразует переменное напряжение в постоянное.

Схема блока питания 12 В

Схема источника питания 12 В:

  • Возьмите 4 диода и сделайте перемычку, как на схеме.
  • Соединить выход трансформатора с диодом, как на схеме.
  • Теперь подключите положительный провод конденсатора 1000 мкФ к положительному проводу, а отрицательную сторону - к заземляющему проводу.
  • и теперь подключите резистор 1 кОм и светодиод с положительным и отрицательным проводом.
  • Теперь 1-й контакт регулятора напряжения соединяется с плюсовым проводом, 2-й контакт соединяется с проводом заземления, а 3-й контакт используется для вывода.
  • 2-й (-12 В) и 3-й (+12) контакты регулятора напряжения используются для выходного питания.
  • Наконец, подсоедините радиатор к регулятору напряжения.
LM7812 Регулятор напряжения

Вывод стабилизатора напряжения LM7812:

Регулятор напряжения LM7812 имеет 3 контакта.

  • 1-й вход
  • 2-я земля
  • 3-й выход

Основная функция регулятора напряжения - это выход ровно 12 В.

например, если на входе 20 В, и я хочу, чтобы на выходе было ровно 12 В, тогда я использую LM7812.

Узнайте больше, посмотрев видео

Видео о том, как сделать адаптер питания на 12 В:

Некоторые основные вопросы и ответы:

Зачем использовать диодный мост?

Поскольку мы производим источник питания постоянного тока, а трансформатор обеспечивает питание переменного тока, мы используем диодный мост для преобразователя переменного тока в постоянный.мы также можем использовать выпрямитель напряжения. обе работы одинаковы. если вы не можете найти выпрямитель напряжения, вы можете использовать диодный мост.

Зачем использовать трансформатор?

потому что наше требование - входное напряжение 220 вольт и выходное напряжение 12 В. и трансформатор преобразует мощность 220 вольт в напряжение 12 В. Основное назначение трансформатора - понижение мощности с 220В до 12В.

в чем смысл трансформатора 12-0-12?

12-0-12 трансформатор означает 12в два выхода . Средний провод - нейтральный провод или отрицательный провод.1-й и 3-й провод - положительный. оба имеют выход 12 В. если мы оставим средний провод и будем использовать только 1-й и 3-й провод, то он предоставит нам выход 24 В.

Зачем использовать регулятор напряжения LM7812?

потому что нам нужен стабильный выход 12 В. и регулятор напряжения LM7812 обеспечивают стабильный выход 12 В. например, если мы используем вход 24 В, тогда регулятор напряжения преобразует его в идеальный выход 12 В.

Зачем использовать конденсатор?

когда мы преобразуем переменный ток в постоянный с помощью диода, его отрицательный контур падает, и напряжение распадается.поэтому мы используем конденсатор. его напряжение накапливается в течение нескольких секунд и обеспечивает выход в состоянии и в одном направлении.

Сколько используют входное напряжение?

Обычно вы можете использовать входное напряжение от 220 до 250 В. Если ваш трансформатор поддерживает 150 вольт, вы также можете использовать входную мощность 150 В.

Можно ли использовать трансформатор для питания постоянного тока?

Да, трансформатор - это основная часть источника питания. мы также используем трансформатор. и дополнительные компоненты мы используем диодный мост для преобразователя переменного тока в постоянный. Только трансформатор не может обеспечить нас постоянным током.мы должны использовать другие компоненты для преобразования его в постоянный ток.

Как переменный ток преобразуется в постоянный?

Используя выпрямитель напряжения или диодный мост, мы можем преобразовать переменный ток в постоянный. нормальный переменный ток проходит по 2 петлям. верхний и нижний. (это называется переменным током), когда мы используем выпрямитель напряжения или диод, его нижний контур падает, а пропускаются только верхние контуры. тогда мы получаем питание постоянного тока.

Возможен ли трансформатор постоянного тока?

Нет, потому что трансформатор работает от переменного тока, он не может пропускать постоянный ток. например, мы хотим вводить 230 В и 12 В постоянного тока, используя только трансформатор.так что это невозможно. трансформатор только преобразует 230 В переменного тока в 12 В переменного тока. если вы хотите преобразовать его в DC, вам нужно присоединить больше компонентов.

Что это означает AC и DC?

AC означает или AC означает альтернативный ток . и DC означает постоянный ток .

Ссылки на другие проекты электроснабжения:


Блок питания 12 В - 30 А


Это сильноточный источник питания 12 В.Блок питания использует микросхему LM7812 и может подавать на нагрузку до 30 А с помощью проходных транзисторов TIP2955. Каждый транзистор может обрабатывать до 5 А, а шесть из них дают общий выходной ток 30 А. Вы можете увеличить или уменьшить количество TIP2955, чтобы получить больший или меньший ток на выходе. В этой конструкции ИС выдает около 800 мА. Предохранитель на 1 А подключается после LM7812 для защиты ИС от сильноточных переходных процессов. И транзисторам, и микросхеме стабилизатора 12 В требуется соответствующий радиатор.Когда ток нагрузки велик, рассеиваемая мощность каждого транзистора также увеличивается, поэтому избыточное тепло может привести к выходу транзисторов из строя. Тогда вам понадобится очень большой радиатор или вентиляторное охлаждение. Резисторы 100 Ом используются для обеспечения стабильности и предотвращения затухания тока, поскольку допуски усиления постоянного тока будут разными для каждого транзистора. Диоды выпрямительного моста должны выдерживать не менее 100 ампер.


Заметки
Входной трансформатор, вероятно, будет самой дорогой частью всего проекта.В качестве альтернативы можно использовать пару автомобильных аккумуляторов на 12 В. Входное напряжение регулятора должно быть как минимум на несколько вольт выше выходного напряжения (12 В), чтобы регулятор мог поддерживать свое выходное напряжение. Если используется трансформатор, то выпрямительные диоды должны быть способны пропускать очень высокий пиковый прямой ток, обычно 100 ампер или более. Микросхема 7812 пропускает только 1 ампер или меньше выходного тока, оставшаяся часть обеспечивается внешними проходными транзисторами. Поскольку схема рассчитана на нагрузку до 30 ампер, шесть TIP2955 подключаются параллельно, чтобы удовлетворить эту потребность.Рассеивание в каждом силовом транзисторе составляет одну шестую от общей нагрузки, но все же требуется адекватный отвод тепла. Максимальный ток нагрузки обеспечивает максимальное рассеивание, поэтому требуется очень большой радиатор. Рассматривая радиатор, может быть хорошей идеей поискать либо вентилятор, либо радиатор с водяным охлаждением. В случае выхода из строя силовых транзисторов, стабилизатор должен будет обеспечивать полный ток нагрузки, что приведет к катастрофическим последствиям. Предохранитель на 1 ампер на выходе регулятора не работает.Нагрузка 400 МОм предназначена только для целей тестирования и не должна включаться в окончательную схему. Смоделированная производительность показана ниже:

Расчеты
Эта схема является прекрасным примером законов Кирхгофа по току и напряжению. Подводя итог, сумма токов, входящих в переход, должна равняться току, выходящему из перехода, а напряжения вокруг петли должны равняться нулю. Например, на диаграмме выше входное напряжение составляет 24 вольта. 4 вольт падает на R7 и 20 вольт на входе регулятора, 24-4-20 = 0.На выходе: - общий ток нагрузки 30 ампер, стабилизатор выдает 0,866 А и 6 транзисторов по 4,855 А каждый, 30 = 6 * 4,855 + 0,866. Каждый силовой транзистор дает нагрузке около 4,86 ​​А. Базовый ток составляет около 138 мА на транзистор. Требуется усиление постоянного тока 35 при токе коллектора 6 ампер. Это вполне укладывается в рамки TIP2955. Резисторы от R1 до R6 включены для обеспечения стабильности и предотвращения перегрузки по току, поскольку производственные допуски усиления постоянного тока будут разными для каждого транзистора.2) / 200 или около 160 мВт. Я рекомендую использовать резистор на 0,5 Вт для R7. Входной ток в регулятор подается через эмиттерный резистор и переходы база-эмиттер силовых транзисторов. Опять же, используя законы Кирхгофа, входной ток регулятора 871 мА выводится из базовой цепи, а 40,3 мА протекает через резистор 100 Ом. 871,18 = 40,3 + 830. 88. Ток от самого регулятора не может быть больше входного. Как видно, регулятор потребляет всего около 5 мА и должен работать в холодном состоянии.

Первоначальное тестирование и устранение неисправностей
Для первоначального теста не подключайте нагрузку. Сначала используйте вольтметр на выходных клеммах, вы должны измерить напряжение 12 В или очень близко к нему. Затем подключите резистор 100 Ом, 3 Вт или другую небольшую нагрузку. Показания вольтметра не должны измениться. Если вы не видите "12 Вольт", выключите питание и проверьте все соединения.

Я слышал от одного читателя, у которого было напряжение 35 Вольт, а не регулируемые 12 Вольт. Это было вызвано коротким замыканием силового транзистора.В случае короткого замыкания на любом из выходных транзисторов все 6 необходимо распаять. С помощью мультиметра проверьте сопротивление и измерьте между клеммами коллектора и эмиттера. Силовые транзисторы обычно выходят из строя при коротком замыкании, поэтому неисправный транзистор будет легко найти.

Готовый проект
Я недавно получил известие от Райана Лауренсианы из Филиппин, который построил себе блок питания 12 В 30 А. Ниже приведены изображения блока питания Ryans.





Загрузки

Блок питания 12 В - 30 А - Ссылка


Accurate LC Meter

Создайте свой собственный Accurate LC Meter (измеритель индуктивности емкости) и начните создавать свои собственные катушки и индукторы.Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и индукторов. LC Meter может измерять индуктивность от 10 до 1000 нГн, 1 мкГн - 1000 мкГн, 1 мГн - 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.

PIC Вольт-амперметр

Вольт-амперметр измеряет напряжение 0-70 В или 0-500 В с разрешением 100 мВ и потребляемый ток 0-10 А или более с разрешением 10 мА.Счетчик является идеальным дополнением к любым источникам питания, зарядным устройствам и другим электронным устройствам, в которых необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с ЖК-дисплеем с подсветкой 16x2.


Измеритель / счетчик частоты 60 МГц

Измеритель / счетчик частоты измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. Д.

1 Гц - 2 МГц XR2206 Функциональный генератор

1 Гц - 2 МГц Функциональный генератор XR2206 выдает высококачественные синусоидальные, квадратные и треугольные сигналы с высокой стабильностью и точностью. Формы выходных сигналов могут модулироваться как по амплитуде, так и по частоте. Выход 1 Гц - 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для настройки точной выходной частоты.


BA1404 HI-FI стерео FM-передатчик

Будьте в прямом эфире со своей собственной радиостанцией! BA1404 HI-FI стерео FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц.Его можно подключить к любому типу стереофонического аудиоисточника, например iPod, компьютеру, ноутбуку, CD-плееру, Walkman, телевизору, спутниковому ресиверу, магнитофонной кассете или другой стереосистеме для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или палаточный лагерь.

USB IO Board

USB IO Board - это крошечная впечатляющая маленькая плата разработки / замена параллельного порта с микроконтроллером PIC18F2455 / PIC18F2550.Плата USB IO совместима с компьютерами Windows / Mac OSX / Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными выводами ввода / вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO получает питание от порта USB и может обеспечить до 500 мА для электронных проектов. Плата USB IO совместима с макетной платой.


Комплект для измерения ESR / емкости / индуктивности / транзистора1 Ом - 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, полевые транзисторы, полевые МОП-транзисторы, тиристоры, тиристоры, симисторы и многие типы диодов. Он также анализирует такие характеристики транзистора, как напряжение и коэффициент усиления. Это незаменимый инструмент для поиска и устранения неисправностей и ремонта электронного оборудования путем определения производительности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеритель одновременно измеряет как значение ESR конденсатора, так и его емкость.

Комплект усилителя для наушников для аудиофилов

Комплект усилителя для наушников для аудиофилов включает высококачественные компоненты аудиосистемы, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, разветвитель шины Ti TLE2426, фильтрующие конденсаторы Panasonic FM с ультранизким ESR 220 мкФ / 25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. Разъем для микросхем 8-DIP позволяет заменять OPA2134 на многие другие микросхемы двойных операционных усилителей, такие как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д.Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи 9 В.


Комплект прототипа Arduino

Прототип Arduino - это впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, и на обеих сторонах печатной платы имеются выводы питания VCC и GND.Он небольшой, энергоэффективный, но настраиваемый с помощью встроенной перфорированной платы 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные компоненты со сквозными отверстиями для легкой конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328 с загрузчиком Arduino, кристаллическим резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов / выходов (0-13), из которых 6 могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5).Эскизы Arduino загружаются через любой USB-последовательный адаптер, подключенный к 6-контактному гнезду ICSP. Плата питается напряжением 2-5 В и может питаться от аккумулятора, такого как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.

4-канальный беспроводной радиочастотный пульт дистанционного управления с частотой 433 МГц, 200 м

Возможность беспроводного управления различными приборами внутри или снаружи дома является огромным удобством и может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Вы можете управлять освещением, вентиляторами, системой переменного тока, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, занавесками с электроприводом, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы можете подумать.

Как построить преобразователь питания с 120 В переменного тока в 12 В постоянного тока

Создание простого источника постоянного тока 12 В - отличный проект для новичков в электронике.Вы можете сделать его из нескольких недорогих компонентов и, когда закончите, использовать его для зарядки батарей, силовых цепей или запуска двигателей. Схема состоит из трансформатора, выпрямителя, преобразующего переменный ток в постоянный, и конденсатора. Сборка преобразователя мощности занимает от одного до двух часов.

1. Найдите на трансформаторе проушины первичной и вторичной обмоток; они обычно находятся на противоположных сторонах устройства. Поместите трансформатор на монтажную плату так, чтобы выступы первичной обмотки свешивались над левым краем платы или находились очень близко к ней.

2. Прикрепите трансформатор к монтажной плате с помощью винтов №6, шайб и гаек. Трансформатор имеет монтажные отверстия в металлическом каркасе. Возможно, вам придется просверлить небольшие отверстия в доске кончиком ножа для хобби или сверла, чтобы оно подошло к оборудованию.

3. Припаяйте концы медных проводов сетевого шнура к наконечникам первичной обмотки трансформатора, по одному проводу к каждому наконечнику. Когда ушки остынут, обмотайте их изолентой.

4. Поместите двухполупериодный выпрямитель на монтажную плату так, чтобы два вывода, помеченные знаком «~», вплотную совпали с выводами вторичной обмотки трансформатора.Символ «~» обозначает входы переменного тока выпрямителя; два выходных провода помечены «+» и «-» для положительного и отрицательного выхода постоянного тока. Припаяйте выводы выпрямителя к выводам вторичной обмотки, по одному выводу к каждому выводу. Если трансформатор имеет три вывода вторичной обмотки, игнорируйте средний.

5. Проденьте выводы конденсатора через отверстия в монтажной плате так, чтобы отрицательный вывод конденсатора совпал с выводом «-» выпрямителя. Припаяйте два отрицательных вывода вместе. Припаяйте положительный вывод конденсатора к положительному выводу выпрямителя.При необходимости обрежьте лишний провод с помощью приспособлений для зачистки проводов.

6. Отрежьте два 12-дюймовых куска соединительного провода 22-го калибра и зачистите 1/2 дюйма изоляции с обоих концов каждого провода. Подключите один конец одного провода к положительному выводу конденсатора и припаяйте его. Подключите один конец другого провода к отрицательному выводу конденсатора и припаяйте его. Преобразователь питания 12 В постоянного тока закончен; вы можете подключить положительный и отрицательный выходные выводы к цепи или батарее.

TL; DR (слишком долго; не читал)

Схема, описанная здесь, не регулируется, то есть ее напряжение будет слегка дрейфовать, а ток будет содержать некоторые электрические помехи.Нерегулируемый источник питания подходит для зарядки аккумуляторов и питания электродвигателей; для некоторых чувствительных аудиосхем может потребоваться немного более сложный регулируемый источник питания, точно поддерживающий 12 В.

Если вы не можете найти конденсатор на 25 В, то подойдет и конденсатор с более высоким номинальным напряжением. Не используйте устройство, рассчитанное на более низкое напряжение.

Блок питания адаптера 12 В

Категории
Close Outs!

Еженедельная распродажа

Новые продукты

Ардуино

Малина Пи

Электронные корпуса и боксы

Кабель, шнуры и провода

Химическая промышленность, электроника

Компоненты электронные

Разъемы

Компьютерные аксессуары

Модули охлаждения термоэлектрические Пельтье

Счетчики и таймеры

Электронные комплекты

Вентиляторы осевые

Предохранители электронные

Радиаторы

Термоусадочные трубки

ЖК-дисплеи

Светодиодные фонарики

Светодиодные и Светодиодные Дисплеи

Лазеры и линзы

Магниты

Электронные двигатели и компоненты

Панельные счетчики и измерительные шунты

Печатные платы

Шнуры питания

Блоки питания

19-дюймовые стоечные системы

Реле - Мощность

Паяльное оборудование

Колонки и сирены

Шаговые двигатели и драйверы

Переключатели электронные

Телефон

Испытательное оборудование, электронное

Термостаты цифровые

Инструменты электронные

Трансформаторы силовые

УФ лампы

Клапаны и цилиндр

Видео, видеонаблюдение и безопасность

Уникальные предметы

Еженедельный флаер, страница 2

Еженедельный флаер
Сортировать по Цена низкая-> высокая Цена высокая-> низкая Название A-> Z Название Z-> A Код товара A-> Z Код товара Z-> A Популярность Самые популярные

Блок питания адаптера 12 В, вероятно, является наиболее широко используемым адаптером питания.Адаптер источника питания на 12 В - это возврат к ранним дням развития электроники, когда обычным выходным напряжением батареи было 12 В. С переходом потребителя к использованию твердотельного оборудования в автомобиле, а затем и в быту, это было неизбежно, поскольку одна базовая конструкция была универсальной. Адаптер питания на 12 вольт, также известный как «кирпич», «настольная бородавка» и «напольный» источник питания, обеспечивает регулируемое выходное напряжение 12 вольт постоянного тока. Блок питания с адаптером на 12 В заключен в пластиковый защитный футляр, в который входит либо прилагаемый шнур переменного тока, либо ответная розетка для одного из 3 распространенных наборов кабелей IEC.К 12-вольтовому адаптеру питания прилагается выходной шнур, который подключается к вашему оборудованию. Наши адаптеры на 12 В доступны с выходной мощностью от менее 10 Вт до более 60 Вт. Блок питания с адаптером на 12 В используется в: колодках, портативных компьютерах, освещении, мобильном оборудовании и многом другом. Сейчас они находят все больше потребительских игрушек, игр и других товаров для дома. Все они имеют сертификаты безопасности CE, UL, CSA, TUV или других листинговых компаний. Для блока питания с адаптером на 12 В доступно множество вариантов выходных шнуров, от оголенных выводов до разъемов практически любой конструкции, которые вы можете пожелать.Разъем Barrel, также известный как коаксиальный разъем питания, составляет большинство. Наиболее распространенные коаксиальные вилки имеют внешний диаметр 5,5 мм с внутренним диаметром 2,1 мм или 2,5 мм. Обратите внимание, что они не взаимозаменяемы. Всегда убедитесь, что выходной разъем соответствует вашему оборудованию, так как существует более 100 стандартных типов. Блок питания адаптера 12 В, блок питания адаптера 12 В Блок питания адаптера 12 В, вероятно, является наиболее широко используемым адаптером питания. Вы найдете адаптер питания 12 В для своего проекта.Блок питания адаптера 12 В, блок питания адаптера 12 В, настольный блок питания 12 В

Подробнее ...


Сделайте простой блок питания 12 В (очень просто) [Проект своими руками]

спецификация

ТРАНСФОРМАТОР ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЬ
id значение количество пакет комплектующие
1 Мостовой выпрямитель 1 МОСТ-WOB D1
2 1u 1 CAP-D3.0XF1.5 1000 мкФ 25V ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР
3 Светодиод-3ММ 2 LED-3ММ / 2.54 3 мм светодиод, светодиод 1
4 XFMR 2 ТРАНСФОРМАТОР T1,12V1 AMPSTEPDOWN
5 Переключатель, 3 * 6 * 2.5Пластиковая головка белая, 260G, 0,25 мм, SMD 1 ПЕРЕКЛЮЧАТЕЛЬ ZF CRE22F2FBBNE
6 ВХОД 220 В переменного тока 1 HDR1X2 ВХОД 220 В переменного тока
7 1N4007 4 ДО-41 ДИОД, ДИОД, ДИОД, ДИОД
8 1000 мкФ 25 В электролитический конденсатор 1 CAP-D3.0XF1.5 C1
9 220 В переменного тока 1 HDR1X2 ВХОД ПЕРЕМЕННОГО ТОКА
10 ВЫКЛЮЧАТЕЛЬ 1 -3X6X2.5_SMD ПЕРЕКЛЮЧАТЕЛЬ
11 1 ОСЬ-0.3 РЕЗИСТОР

Скачать спецификацию Заказать в LCSC

Каталог источников питания 12 В от 500 мА до 100 А, настольный компьютер в наличии, настенное крепление и закрытая рама, вход переменного тока от PowerStream.

мм Блок питания DC / DC преобразователи
AC / DC 0,32 А на канал, 4 канала 12 В, четырехканальная мощность блок питания для видеосистем безопасности Этот блок питания имеет четыре выхода для работы до 4 видеокамеры
ПСТ-412В
AC / DC 500 мА 12 В, 0,5 А, переключатель режима для настенного монтажа блок питания Этот блок питания 12 В 6 Вт в тонком исполнении. комплект для настенного крепления.Класс II, двойная изоляция
AC / DC
1 А
Адаптер питания 12 В, 1000 мА Регулируемый импульсный источник питания 12 Вт с универсальный вход
AC / DC 1,2 А 12В, 1,2 А, линейный источник питания Линейный, трансформаторный настольный малошумящий источник питания, 1,2 А, избыточный Символ 50-04000-070 Ред.А PST-ACT1212
$ 9,00
AC / DC 1,5 А , 12 В, 1,5 А, крепление ROHS walll блок питания Высококачественное и недорогое настенное крепление блок питания
PST-AC1215W
AC / DC 2 А 12 вольт 2 Блок питания, одобренный ROHS Превосходная энергетическая звезда с двойной изоляцией 12 В Блок питания 2A со съемным шнуром переменного тока и международными сертификатами
AC / DC 2 А 12 вольт 2000 миллиампер одобренный с медицинской точки зрения источник питания Универсальный импульсный источник питания с UL60601 TUV, ROHS и Energy Star
AC / DC 2.5 ампер Коммутация 30 Вт, 12 В постоянного тока Расходные материалы Настенная регулируемая мощность 12 В постоянного тока до 2500 мА, со складными контактами переменного тока
PST-AC1225
AC / DC 3 А 12V 3A блок питания для настенного монтажа Блок питания для настенного монтажа мощностью 36 Вт с размерами 5,5 x 2,1 цилиндрический соединитель
AC / DC 3 А 12 В, 3 А, импульсный режим питания питание с гнездом прикуривателя прикуриватель розетка позволяет запитать автомобильные аксессуары от сети переменного тока.
AC / DC 3 А EA1050F-120F блок питания для LCD Телевизоры 12 В, мощность 3 А поставлять. Замена оригинального оборудования для Magnavox и других ЖК-дисплеев телевизоры
AC / DC 4,0 А 12 В, 4,0 А, импульсная мощность поставка Это блок питания мощностью 50 Вт с универсальным Вход переменного тока и выход 12 В.12 вольт переменного тока адаптер.
PST-AC1240
PST-AC1238
переменного / постоянного тока 5.0A 12V 5.0A Импульсный источник питания 60 Вт 5000 мА Блок питания 12 В
AC / DC 3 или 6 А Одиночная резервная батарея 12 В Источники питания на выходе Универсальный импульсный источник питания 35 или 70 Вт. Крепление DIN с винтовыми клеммами входа и выхода.Аккумулятор заряжен автоматически.
PST-SP12AS
PST-SP12AL
AC / DC 6,6 А 12 В, 6600 мАч, импульсная мощность поставка Маленький кабель питания 80 Вт 6,6 Ампер
AC / DC 7 А Регулируемый выход преобразователя переменного / постоянного тока Выход от 12 до 21 вольт Регулируемая пользователем мощность от 12 до 21 В в импульсном режиме блок питания, 90 Вт

PST-AC0407

AC / DC 10.8 ампер 12 В, 10 А, импульсная мощность поставка Это блок питания мощностью 120 Вт с универсальным Вход переменного тока и выход 12 В.
PST-EA11603A
AC / DC 12A Крепление на DIN-рейку 12 В, мощность 150 Вт источник питания с возможностью резервного аккумулятора Блок питания Switchmode может работать от сети переменного тока. или постоянный ток: от 90 до 265 В переменного тока, от 47 до 63 Гц или от 130 до 375 В постоянного тока
AC / DC 12.5 ампер 12 В, блок питания 150 Вт для мини-ПК Switchmode мощностью 150 Вт, используемый с Dell мини
AD / DC 12 В 18A 12V 216W настольный блок питания работает с Dell Y2515 и другими Изолированный источник питания 12 В, используемый во многих старые компьютеры Dell Optiplex
AC / DC от 15 до 100 А 13.Блоки питания 6В с очень низким уровнем шума. Источники питания с высоким уровнем стабилизации и низким уровнем шума разработан для демонстрации автомобильного аудиооборудования в автосалонах и торговле показывает
AC / DC от 20 до 100 А Промышленное сверхмощные блоки питания 12 В с 3-летней гарантией Ограничение тока позволяет использовать в качестве аккумулятора зарядные устройства.
Соответствует требованиям НАФТА
Двойной выход AC / DC 5.5 В 8,5 А и 12 В 3 А Power Общая модель FLU2-65-1 двойное выходное питание с открытой рамой питание
5,5 В постоянного тока при 8,5 А

12 В постоянного тока при 3 А

Каталожный номер FLU2-65-1
1-10 25,00 $
11+ $ 20,00
постоянный / постоянный ток 500 мА Автомобильное зарядное устройство 12 В для Ipod Это позволяет заряжать ваш Ipod в вашем машина.
постоянный / постоянный ток 2000 мА Слаботочные преобразователи постоянного / постоянного тока 12 В в 1.5, 3, 4,5, 6, 7,5 или 9 В Эти недорогие 24-ваттные преобразователи постоянного тока в постоянный полезен для автомобильных приложений. Вход 12 В для более низких напряжений, 14 В или больше для выхода 12 В.
PST-DC292
постоянный / постоянный ток 5000 мА Преобразователи постоянного тока в постоянный с 24 на 12 В Преобразователи постоянного тока в постоянный с пониженной мощностью от 100 до 800 Вт с Выход 12 В
DC / DC 8 А Buck-Boost 10-15 вольт до 13.8 вольт В этих повышающих повышающих преобразователях используется специальный DC / DC-преобразователь. топология преобразователя для регулирования и преобразования напряжений с широким входом диапазон
PST-DC / 1212-8
DC / DC
15 А
Сильноточные преобразователи постоянного / постоянного тока 48 В в 13,8 В Эти 200 Вт импульсного напряжения постоянного тока в постоянный. редукторы используются для питания оборудования 12 В на вилочных погрузчиках и других промышленных оборудование.Диапазон ввода от 40 до 65 вольт, что покрывает 48 вольт. оборудование.
PVTC180-48-12
13 В постоянного тока
4,5 А
13В 58,5 Вт Настольный блок питания адаптер питания 13 вольт из EDAC
12В 1А
-12В 0,5А
5В 2А
Блок питания с тройным выходом Тройная выходная мощность питание с 5-контактным разъемом DIN 180 ° DIN
SNP-P051
DC / DC 10 А Повышение напряжения от 6 до 12 В постоянного / постоянного тока Преобразователи 6 вольт на входе, 12 вольт на выходе, для работы радио или аудиотехника в старинных автомобилях.
PST-DU700-6
PST-SR700-6

Как собрать собственный блок питания »maxEmbedded

Этот пост написал Вишвам, фанат электроники и отличный гитарист. Он является одним из основных членов roboVITics. Не забудьте поделиться своим мнением после прочтения!

Источник питания - это устройство, которое подает точное напряжение на другое устройство в соответствии с его потребностями.

Сегодня на рынке доступно множество источников питания, таких как регулируемые, нерегулируемые, регулируемые и т. Д., И решение о выборе правильного полностью зависит от того, какое устройство вы пытаетесь использовать с источником питания.Источники питания, часто называемые адаптерами питания или просто адаптерами, доступны с различным напряжением и разной токовой нагрузкой, что является не чем иным, как максимальной мощностью источника питания для подачи тока на нагрузку (нагрузка - это устройство, которое вы пытаетесь подключить мощность к).

Можно спросить себя, «Почему я делаю это сам, если он доступен на рынке?» Что ж, ответ - даже если вы купите один, он обязательно перестанет работать через некоторое время (и поверьте мне, блоки питания перестают работать без каких-либо предварительных указаний, однажды они будут работать, завтра они просто перестанут работать. прекратить работу!).Итак, если вы построите его самостоятельно, вы всегда будете знать, как его отремонтировать, поскольку вы будете точно знать, какой компонент / часть схемы что делает. А дальше, зная, как построить такой, вы сможете отремонтировать уже купленные, не тратя деньги на новый.

  1. Медные провода с допустимой токовой нагрузкой не менее 1 А для сети переменного тока
  2. Понижающий трансформатор
  3. 1N4007 Кремнеземные диоды (× 4)
  4. Конденсатор 1000 мкФ
  5. Конденсатор 10 мкФ
  6. Регулятор напряжения (78XX) (XX - требуемое выходное напряжение.Я объясню эту концепцию позже)
  7. Паяльник
  8. Припой
  9. Печатная плата общего назначения
  10. Гнездо адаптера (для подачи выходного напряжения на устройство с определенной розеткой)
  11. 2-контактный штекер

Дополнительно

  1. Светодиод (для индикации)
  2. Резистор (значение поясняется позже)
  3. Радиатор для регулятора напряжения (для более высоких выходов тока)
  4. Переключатель SPST

Трансформаторы

Трансформаторы - это устройства, которые понижают относительно более высокое входное напряжение переменного тока до более низкого выходного напряжения переменного тока.Найти входные и выходные клеммы трансформатора очень сложно. Обратитесь к следующей иллюстрации или в Интернете, чтобы понять, где что находится.

Клеммы ввода-вывода трансформатора

В основном трансформатор имеет две стороны, где заканчивается обмотка катушки внутри трансформатора. Оба конца имеют по два провода (если вы не используете трансформатор с центральным отводом для двухполупериодного выпрямления). На трансформаторе одна сторона будет иметь три клеммы, а другая - две.Один с тремя выводами - это пониженный выход трансформатора, а другой с двумя выводами - это то место, где должно быть обеспечено входное напряжение.

Регуляторы напряжения

Стабилизаторы напряжения серии 78XX - это регуляторы, широко используемые во всем мире. XX обозначает напряжение, которое регулятор будет регулировать как выходное, исходя из входного напряжения. Например, 7805 будет регулировать напряжение до 5 В. Точно так же 7812 будет регулировать напряжение до 12 В.Обращаясь к этим регуляторам напряжения, следует помнить, что им требуется как минимум на 2 вольта больше, чем их выходное напряжение на входе. Например, для 7805 потребуется не менее 7 В, а для 7812 - не менее 14 В в качестве входов. Это повышенное напряжение, которое необходимо подать на регуляторы напряжения, называется Dropout Voltage .

ПРИМЕЧАНИЕ: Входной вывод обозначен как «1», земля - ​​как «2», а выходной - как «3».

Схема регулятора напряжения

Диодный мост

Мостовой выпрямитель состоит из четырех обычных диодов, с помощью которых мы можем преобразовать напряжение переменного тока в напряжение постоянного тока.Это лучшая модель для преобразования переменного тока в постоянный, чем двухполупериодные и полуволновые выпрямители. Вы можете использовать любую модель, какую захотите, но я использую ее для повышения эффективности (если вы используете модель двухполупериодного выпрямителя, вам понадобится трансформатор с центральным отводом, и вы сможете использовать только половину преобразованное напряжение).

Следует отметить, что диоды теряют около 0,7 В каждый при работе в прямом смещении. Таким образом, при выпрямлении моста мы упадем 1,4 В, потому что в один момент два диода проводят ток, и каждый из них упадет на 0.7В. В случае двухполупериодного выпрямителя будет потеряно только 0,7 В.

Так как это падение влияет на нас? Что ж, это пригодится при выборе правильного понижающего напряжения для трансформатора. Видите ли, нашему регулятору напряжения нужно на 2 вольта больше, чем его выходное напряжение. Для пояснения предположим, что мы делаем адаптер на 12 В. Таким образом, для регулятора напряжения требуется как минимум 14 вольт на входе. Таким образом, выход диодов (который входит в стабилизатор напряжения) должен быть больше или равен 14 вольт.Теперь о входном напряжении диодов. В целом они упадут на 1,4 Вольт, поэтому входной сигнал на них должен быть больше или равен 14,0 + 1,4 = 15,4 Вольт. Поэтому я бы, вероятно, использовал для этого понижающий трансформатор с 220 на 18 вольт.

Таким образом, понижающее напряжение трансформатора должно быть как минимум на 3,4 В выше желаемого выходного напряжения источника питания.

Схема и изображение диода

Цепь фильтра

Мы фильтруем как вход, так и выход регулятора напряжения, чтобы получить максимально плавное напряжение постоянного тока от нашего адаптера, для которого мы используем конденсаторы.Конденсаторы - это простейшие фильтры тока, они пропускают переменный ток и блокируют постоянный ток, поэтому используются параллельно с выходом. Кроме того, если есть пульсация на входе или выходе, конденсатор выпрямляет его, разряжая накопленный в нем заряд.

Схема и иллюстрация конденсатора

Вот принципиальная схема блока питания:

Схема

Как это работает

Сеть переменного тока подается на трансформатор, который понижает 230 В до желаемого напряжения.Мостовой выпрямитель следует за трансформатором, преобразуя переменное напряжение в выходное напряжение постоянного тока и через фильтрующий конденсатор подает его непосредственно на вход (контакт 1) регулятора напряжения. Общий вывод (вывод 2) регулятора напряжения заземлен. Выход (вывод 3) регулятора напряжения сначала фильтруется конденсатором, а затем снимается выходной сигнал.

Сделайте схему на печатной плате общего назначения и используйте 2-контактный штекер (5A) для подключения входа трансформатора к сети переменного тока через изолированные медные провода.

Если вы хотите включить устройство, купленное на рынке, вам необходимо припаять выход блока питания к разъему адаптера. Этот переходник бывает разных форм и размеров и полностью зависит от вашего устройства. Я включил изображение наиболее распространенного типа переходного разъема.

Очень распространенный тип переходного разъема

Если вы хотите запитать самодельную схему или устройство, то вы, вероятно, пропустите выходные провода вашего источника питания напрямую в вашу схему.

Важно отметить, что вам нужно будет соблюдать полярность при использовании этого источника питания, так как большинство устройств, которые вы включаете, будут работать только с прямым смещением и не будут иметь встроенного выпрямителя для исправления неправильной полярности. .

Порты подключения переходного разъема

Практически всем устройствам потребуется заземление на наконечнике и заземление на рукаве, за исключением некоторых, например, в музыкальной индустрии, почти все устройства нуждаются в заземлении на наконечнике и плюсе на рукаве.

Вы можете добавить последовательно светодиод с токоограничивающим резистором для индикации работы источника питания. Значение сопротивления рассчитывается следующим образом:

 R = (Vout - 3) / 0,02 Ом

Где, R - значение последовательного сопротивления, а Vout - выходное напряжение регулятора напряжения (а также источника питания).

Схема и изображение резистора

ПРИМЕЧАНИЕ: Значение резистора не обязательно должно быть точно таким, как рассчитано по этой формуле, оно может быть любым, близким к расчетному значению, желательно больше.

Схема и изображение светодиода

Помимо светодиода, вы также можете добавить переключатель для управления режимом включения / выключения источника питания.

Вы также можете использовать теплоотвод, который представляет собой металлический проводник тепла, прикрепленный к регулятору напряжения с помощью болта. Используется в случае, если нам нужны сильноточные выходы от блока питания и регулятор напряжения нагревается.

Радиатор

Здесь я сделал блок питания на 12 В для питания моей платы микроконтроллера.Он работает отлично и стоит где-то около 100 баксов (индийских рупий).

ПРИМЕЧАНИЕ: Для всех плат микроконтроллеров потребуется положительный полюс на наконечнике и заземление на втулке.

Это адаптер на 12 В, который я сделал

  1. Перед тем, как паять детали на печатную плату, спланируйте компоновку вашей схемы на ней, это поможет сэкономить место и позволит меньше места для ошибок при пайке.
  2. Если вы новичок в схемах и пайке, я бы посоветовал вам сначала сделать эту настройку на макетной плате и проверить свои соединения, а после того, как эта схема заработает на макетной плате, перенесите эту схему на печатную плату и припаяйте.
  3. Будьте осторожны, , так как вы работаете напрямую с сетью переменного тока.
  4. Проверьте заранее, какое напряжение требуется устройству, которое вы пытаетесь подключить к источнику питания. Некоторые устройства можно сжечь всего парой дополнительных вольт.
  5. Стабилизаторы напряжения серии 78XX способны обеспечивать токи до 700 мА при использовании радиатора.

Вот и все. Если вам понравился этот пост, у вас есть какие-либо мнения относительно него или любые другие вопросы и проекты, пожалуйста, прокомментируйте ниже.Кроме того, подпишитесь на maxEmbedded, чтобы оставаться в курсе! Ваше здоровье!

Вишвам Аггарвал
[email protected]

Нравится:

Нравится Загрузка .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
