Как собрать простой детекторный радиоприемник в домашних условиях. Какие детали понадобятся для сборки. Как настроить и подключить антенну. На какие станции можно поймать сигнал.
Принцип работы детекторного радиоприемника
Детекторный радиоприемник – это простейшее устройство для приема радиосигналов без использования источника питания. Он работает за счет энергии радиоволн, улавливаемых антенной. Основные компоненты такого приемника:
- Антенна для приема радиосигнала
- Колебательный контур для настройки на нужную частоту
- Детектор (диод) для преобразования радиосигнала в звуковой
- Высокоомные наушники для прослушивания
Принцип действия детекторного приемника основан на выделении низкочастотной огибающей из модулированного высокочастотного сигнала. Колебательный контур выделяет нужную частоту, а диод пропускает только одну полуволну сигнала, формируя звуковые колебания.
Необходимые детали и компоненты
Для сборки простейшего детекторного радиоприемника потребуются следующие компоненты:
- Катушка индуктивности (можно намотать самостоятельно)
- Переменный конденсатор (100-500 пФ)
- Германиевый или кремниевый диод (Д9, Д18 и т.п.)
- Высокоомные наушники (1-4 кОм)
- Провод для антенны (10-20 м)
- Монтажная плата или панель
- Зажимы-«крокодилы» для подключений
Все детали доступны в радиомагазинах или могут быть извлечены из старой радиоаппаратуры. Важно использовать именно высокоомные наушники, так как обычные низкоомные не подойдут.
Пошаговая инструкция по сборке
Сборка детекторного радиоприемника состоит из следующих этапов:
- Намотка катушки индуктивности на каркас диаметром 2-3 см, примерно 50-100 витков провода.
- Монтаж деталей на плате или панели согласно схеме.
- Подключение антенны и заземления к входным клеммам.
- Присоединение высокоомных наушников к выходу схемы.
- Настройка приемника вращением ротора конденсатора.
При правильной сборке и подключении длинной антенны в наушниках должен появиться слабый звук радиостанции. Настройка производится очень плавно и аккуратно.
Изготовление и подключение антенны
Антенна играет ключевую роль в работе детекторного приемника. Чем она длиннее и выше расположена, тем лучше будет прием. Оптимальная длина антенны – 10-20 метров. Её можно изготовить из обычного медного провода сечением 0.5-1 мм2.
Важные моменты при установке антенны:
- Располагать как можно выше над землей (идеально — между деревьями или домами)
- Использовать изоляторы на концах для крепления
- Провод снижения к приемнику должен быть как можно короче
- Желательно размещать антенну перпендикулярно направлению на радиостанцию
Заземление также улучшит работу приемника. В качестве заземления можно использовать батарею отопления или металлическую трубу.
Настройка и прием радиостанций
После сборки и подключения антенны можно приступать к настройке и поиску радиостанций. Основные рекомендации:
- Настройку производить очень медленным вращением ротора конденсатора
- Лучший прием обычно наблюдается в вечернее и ночное время
- Начинать поиск лучше с длинноволнового диапазона (150-300 кГц)
- При отсутствии сигнала попробовать изменить длину антенны
- Для усиления звука можно попробовать разные диоды
На детекторный приемник обычно можно поймать мощные длинноволновые и средневолновые радиостанции. В городских условиях прием может быть затруднен из-за помех.
Возможные проблемы и их устранение
При сборке и настройке детекторного радиоприемника могут возникнуть некоторые сложности:
- Отсутствие звука в наушниках – проверить правильность подключения всех элементов
- Слабый сигнал – увеличить длину антенны, поднять ее выше
- Помехи и шумы – улучшить заземление, отодвинуть антенну от источников помех
- Нестабильный прием – проверить качество соединений, особенно антенны
- Искажения звука – попробовать другой диод, проверить наушники
Путем экспериментов с элементами схемы и антенной можно добиться устойчивого приема нескольких радиостанций. Главное – запастись терпением при настройке.
Улучшение конструкции и усовершенствования
Базовую схему детекторного приемника можно улучшить и модернизировать различными способами:
- Добавление усилителя низкой частоты для увеличения громкости
- Установка нескольких колебательных контуров для повышения избирательности
- Применение более эффективного детектора на полевом транзисторе
- Подключение внешнего источника питания для стабильной работы
Такие доработки позволят значительно улучшить качество приема и расширить функциональность простейшего детекторного радиоприемника. Однако даже в базовом варианте это устройство позволяет прикоснуться к истокам радиотехники.
Самодельный детекторный приемник — как сделать.
Простой детекторный радиоприемник своими руками сделать я сумел наверное лет в тринадцать. Это было самодельное детекторное радио, собранное из сосновой доски, канцелярских кнопок и нескольких деталей. Много времени уже прошло. Мой первый детекторный приемник, конечно же, не сохранился. Но сегодня, под наплывом ностальгии, хочу повторить ту первую школьную конструкцию детекторного радио без батареек.
Содержание
- Что такое детекторный приемник – для тех, кто не знает
- Что слышно на детекторный приемник
- Для чего это нужно
- Как работает детекторный приемник
- Схема детекторного приемника
- Детали детекторного приемника
- Подбор диодов для детекторного приемника
- Антенна и заземление для детекторного приемника
- Если нет высокоомных наушников – чем заменить
Что такое детекторный приемник – для тех, кто не знает
Для тех, кто впервые слышит про детекторный приемник, сразу скажу – это не то радио, которое будет наполнять вашу комнату музыкой круглые сутки.
Вот его некоторые особенности:
- — Да, это радио работает без батареек. :- ). Но…
- — На простой детекторный приемник не удастся услышать станции FM диапазона. Детекторный приемник принимает лишь станции AM диапазона – Средние, Длинные, и если повезет Короткие волны (СВ, ДВ, КВ ).
- — Детекторный приемник – это ночное радио. Из-за особенностей ДВ-СВ-КВ, нормальный прием чаще всего возможен с наступлением темного времени суток. Не пытайтесь собирать детекторный приемник днем, если вы не живете возле радиостанции.
- — Громкость звука детекторного приемника. Это будет еле слышное «шуршание» или в лучшем случае негромкий звук, сравнимый с шёпотом.
- — Количество принимаемых станций. Детекторный приемник может принимать лишь мощные или близко расположенные АМ радиостанции. По этому, скорее всего, на первых порах удастся поймать лишь одну — две радиостанции, «тонущие» в шуме помех.
- — Для детекторного приемника нужны специальные высокоомные наушники (наушники родом из СССР с сопротивлением 1600 Ом и более).
Хотя можно использовать и обычные наушники от плеера, если подключить их через согласующий трансформатор (см. схему ниже). Без такого трансформатора на простые наушники ничего услышать не удастся. Можно еще использовать пьезо наушники. - — Детекторному радиоприемнику нужна хорошая наружная антенна и заземление. Возможно, к этим благам не получится иметь доступ в вашей квартире.
- — Если все вышесказанное не пугает – тогда хорошая новость: детекторный радиоприемник теоретически может работать вечно :- ).
Хотя можно использовать и обычные наушники от плеера, если подключить их через согласующий трансформатор (см. схему ниже). Без такого трансформатора на простые наушники ничего услышать не удастся. Можно еще использовать пьезо наушники.Что слышно на детекторный приемник
Раньше, в моем детстве (во времена СССР, а так же перестройки) на детекторный приемник можно было услышать много чего: «Немецкая Волна», «Маяк», «Голос России» (Московское радио), «Всесоюзное радио», «Ленинградское радио». К сожалению, сейчас на СВ диапазоне идет сокращение Российского вещания, но пока еще можно услышать «Вести ФМ». Пока еще присутствуют на СВ и иностранные радиостанции: «Radio Romania», «Международное радио Китая», «Трансмировое Радио», «Польское радио», «Украинское радио».
В общем, при желании, можно чего-нибудь найти.
Для чего это нужно
Для чего это нужно? –А вот для чего. Детекторный радиоприем сейчас – это довольно серьезное хобби. По крайне мере на западе. Люди своими руками делают детекторные приемники под старину. Оно и понятно – у них там до сих пор полно частных и муниципальных СВ радиостанций небольшой мощности. Просто рай для фаната детекторного радиоприема (наверное, у них там и все остальное так же для людей, а не только AM вещание – вот жеш сволочи эти буржуи … :- ) .
Как работает детекторный приемник
Если совсем упрощенно в двух словах – детекторный приемник на свою антенну ловит все существующие сигналы, которые катушкой L1 впоследствии подавляет, оставляя лишь один – тот, на который настроена катушка. Далее этот сигнал обрабатывается детекторным диодом – выпрямляется. Высокочастотный переменный ток меняющейся амплитуды преобразуется в звуковой сигнал.
Схема детекторного приемника
Приведенный здесь детекторный радиоприемник состоит из четырех деталей, наушника, антенны и заземления. Схема отличается от классической схемы детекторного приемника тем, что для настройки применен индуктивный вариометр а не переменный конденсатор. Вместо переменного конденсатора используется конденсатор C1* с постоянной емкостью. Подбор емкости – чисто экспериментально. Я применил С1 = 180 пф, что позволяет мне слышать «Radio Romania». Хотя в принципе можно вообще обойтись без этого конденсатора. О вреде переменного конденсатора в детекторном приемнике много написано в разных источниках. Я лишь скажу, что действительно, этот конденсатор подавляет не только мешающий, но и в основном полезный сигнал. И по факту, нужен он в детекторном приемнике не для поддержания колебаний в контуре, а для «смещения» настройки в более длинноволновый диапазон при нехватке ресурса перестройки катушки вариометра.
Другими словами, лучше обойтись вообще без переменного конденсатора, при этом обеспечив хорошую перестройку катушкой вариометра.
Детали детекторного приемника

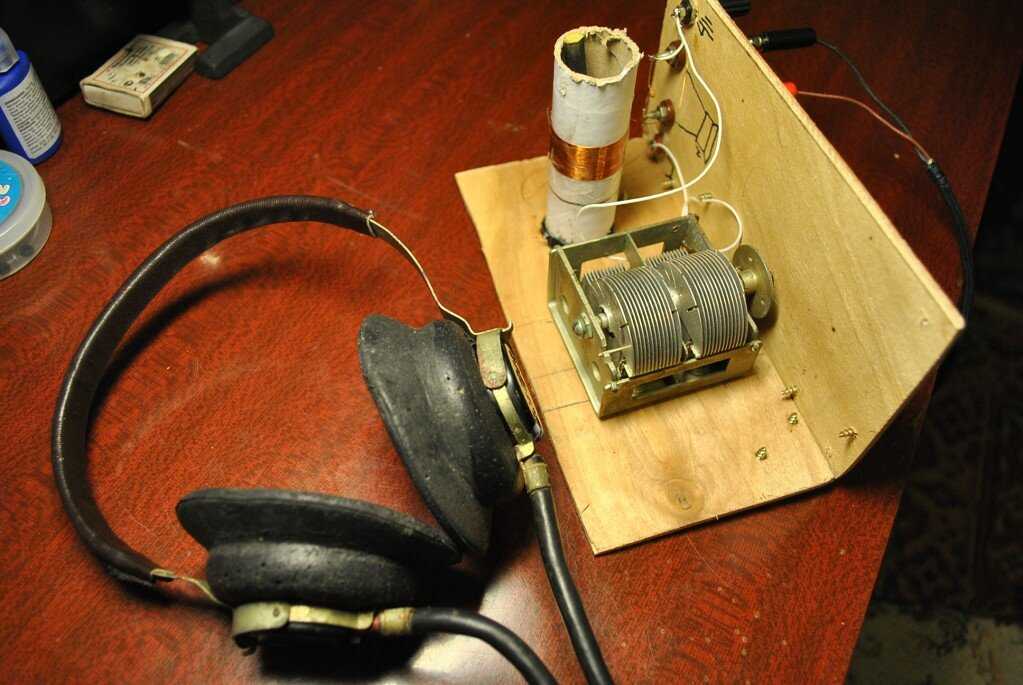

Этот детекторный приемник – классика школьного приборостроения. Собран он на деревянном сосновом бруске и канцелярских кнопках. При пайке приемника на такой доске ощущается ностальгический сосново – канифольный «ламповый» аромат – весьма немаловажная составляющая. Как в детстве.
Катушка детекторного приемника намотана на пластиковой водопроводной трубе и содержит примерно 90 витков (до заполнения всей длины). Для настройки приемника используется кусок ферритового стержня от радиоприемника Селга, вводимого внутрь катушки. То есть этот детекторный приемник с настройкой вариометром.
Конденсатор С1* — как уже говорилось выше – 180 пф. Хотя может быть и другого номинала . Или можно вовсе без него, если получится принять какую-нибудь радиостанцию.
Конденсатор С2 может быть 1000 – 2200 пф.
Не критично.
Диод D1 – лучший диод для детекторного приемника это Д18 или Д311. Но можно использовать и любой другой высокочастотный германиевый детекторный диод. Например Д9. Хотя звук будет немного тише. Вообще, диоды для детекторного приемника нужно подбирать – смотри ниже.
Подбор диодов для детекторного приемника
От типа и качества выбранного детекторного диода напрямую зависит громкость звука детекторного приемника. Даже диоды одного наименования могут выдавать разную громкость. По этому, необходимо подобрать диод на слух, на работающем детекторном приемнике. С помощью переключателя два диода вручную быстро переключаются, и таким образом определяется диод «победитель» по громкости. Далее победитель ставится против следующего «претендента» и опять определяется диод «победитель». И так до определения самого громкого диода «чемпиона» .
Отличные результаты по громкости в детекторном радиоприемнике показывают диоды Д311 и Д18.
И как оказалось, классический Д9 не лучший вариант по сравнению с Д311 и Д18.
Антенна и заземление для детекторного приемника
Антенна для детекторного приемника – провод метров 20 – 40, растянутый на улице между домами или деревьями. И чем выше – тем лучше. Но живя в квартире, заиметь такую антенну не каждый сможет. Можно конечно развесить кусок провода по внутреннему периметру квартиры, но гарантии нет, что такая антенны будет работать с вашим детекторным приемником. Железобетонные стены существенно гасят полезный радиосигнал.
И еще — не пытайтесь собирать детекторный приемник днем. Даже на хорошую антенну, днем, в условиях городской застройки в лучшем случае будет слышен только гул помех. Хотя возможны исключения если есть поблизости мощная СВ радиостанция или местный подпольный СВ передатчик ;- ).
Я тоже не всегда имею доступ к хорошей антенне. Живя в многоэтажке, летом просто спускаю провод 8 метров в окно. Этого хватает, чтобы услышать ночью мощную «Radio Romania» и еще какую-то «Ваххаль – Маххаль- Буххалль».
Заземление для детекторного приемника – использую батарею отопления. Это не самое лучшее заземление, но в многоэтажке особо выбирать не приходится. Батарея отопления «ловит» много помех. По этому, подключаюсь через фильтр – обычный резистор 3,9 кОм. Как ни странно, это полностью снижает помеху в виде гула – в наушниках появляется чистый сигнал!
Если нет высокоомных наушников – чем заменить
Для детекторного приемника нужны высокоомные наушники, но если их нет- не беда. Чем заменить высокоомные наушники? Можно использовать обычные наушники «от плеера» с сопротивлением 32 Ом, подключив их через согласующий трансформатор. Громкость, конечно, будет немного ниже по сравнению с true высокоомными наушниками, но что-то услышать удастся. Трансформатор можно взять из любого сетевого ТРАНСФОРМАТОРНОГО понижающего блока питания на 3 — 12 вольт (не импульсного). Трансформатор должен быть выполнен на железном (не ферритовом) каркасе и иметь минимум 2 обмотки.
Обмотка «1» — сетевая, та, которая подключается к 220 вольт. Её нужно подключить на выход детекторного приемника. Обмотка «2» — понижающая. К ней нужно подключить наушники 32 Ом. Смотри схему. Таким образом, детекторный приемник можно слушать на обычные наушники 32 Ом от плеера, подключив их через трансформатор.
Еще для детекторного приемника можно сделать отличные самодельные наушники из строительных противошумных.
Собираем радиоприемник в домашних условиях
Сегодня слушать радио можно через сотовый телефон или другую электронную аппаратуру, но вдали от цивилизации люди по-прежнему предпочитают ловить радиовещание самостоятельно сконструированными простейшими радиоприемниками. Кто-то делает это из интереса к процессу, кто-то из-за возможности попробовать себя, а кто-то из необходимости создает детекторный приемник из того, что есть под рукой.
Стоит отметить, что простейшие детекторные радиоприемники не способны ловить волны FM-диапазаона.
А для создания самого устройства потребуется тщательный подбор деталей и комплектующих. Сам приемник довольно требователен к конструкции антенны, устройству заземления, все потому, что работают такие приемники без источников питания, исключительно на собственном электромагнитном поле.
Это можно считать одновременно и преимуществом подобных приемников, и их недостатком. Такой приемник способен работать вечно, по крайней мере, до тех пор, пока будет идти радиовещание. С другой стороны такие приемники отличаются низкой чувствительностью, поэтому могут принимать только самые мощные сигналы.
Содержание
- Конструкция антенны
- Подробности
- Заземление для детекторного приемника
- Создание колебательного контура
- Сборка устройства
- Сборка дополнительного усилителя для низких частот
- Установка блока питания
Конструкция антенны
Антенна в детекторном радиоприемнике выполняет функцию источника питания. Поэтому к ее конструкции предъявляются повышенные требования.
Логично, что и сам радиоприемник в таком случае может выступать в качестве источника питания, но стоит понимать, что напряжение на выходе будет довольно низкое. Поэтому антенну лучше не использоваться в качестве источника питания дополнительных устройств. Она прежде всего должна обеспечивать стабильную работу самого радиоприемника.Существует несколько типов антенн, наиболее популярной считается антенна типа «длинный луч». Для создания подобной антенны на высоте от 3 метров подвешивается провод длинной не меньше 10 метров. Лучше, если это будет медный провод, покрытый изоляционной лаковой оболочкой, толщиной проволока должна быть от 1 мм.
Края проволоки должны быть качественно заизолированы, иначе вся энергия будет уходить в землю. Изолировать лучше всего с использование керамических элементов. От одного из краев антенны провод снижения припаивается к полотну на расстояние в 30-50 см от его конца.
youtube.com/embed/TXtjLWambRg?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Подробности
Заземление для детекторного приемника
Антенна представляет собой «плюсовой» провод питания, а заземление – «минусовой». Без заземления работать приемник просто не будет. Если нет возможности устроить качественное заземление, то можно конечно воспользоваться батареями или водопроводными трубами (если, конечно, они не из пластика), а так же нулевым выводом в розетках. Последний вариант крайне опасный, поэтому тщательно проверяйте, где находиться фаза, иначе рискуете получить поражение электрическим током. Зато заземление через «ноль» розетки дает возможность получить прибор с повышенной чувствительностью и избирательностью.
Если планируете заземляться через батареи или водопроводные трубы, то стоит предварительно стереть с них слой декоративного покрытия, который будет мешать эффективной работе.
В качестве заземления может выступать и простой отрезок трубы или арматуры до метра в длину, забитый в землю. Аналогичным эффектом будет обладать железная плита, закопанная в землю на глубину от полуметра, при этом, чем больше металлической поверхности, тем лучше. В целом, для заземления можно использовать любой металлический предмет, закопанный или надежно закрепленный в земле.
ВАЖНО: в жаркую погоду необходимо дополнительно смачивать водой место, где расположен штырь заземления, так контакт металла с землей будет более надежным.
Создание колебательного контура
После того, как вы соорудили антенну и организовали заземление для устройства можно переходить к созданию самого приемника. Первое, что необходимо создать – это колебательный контур. Он представляет собой катушку индуктивности и конденсатор, которые подключены параллельным соединением. Эти элементы помогают настроить приемник в резонанс с антенной. При этом важно, чтобы конденсатор был переменным.
Для этого можно использовать воздушный или бумажный диэлектрики. На катушку наматывается тот же тип провода, который использовался при создании антенны. Намотать придется как минимум 100 витков при оправке с диаметров в 3-5 см. Для того, чтобы расширить диапазон принимаемых частот необходимо делать отводы после каждого 25 витка. Наматывать провод необходимо виток к витку, при этом следить за тем, чтобы напряжение провода было достаточным. Для надежной фиксации проволоки на катушке сверху ее можно покрыть эпоксидной смолой.
Сборка устройства
Детекторный приемник состоит из:
- катушки индуктивности,
- переменного и постоянного конденсатора (лучше использовать такие, которые изготавливаются из бумаги или фольги, чем керамические),
- полупроводникового диода типа Д9 (можно заметить на диод любого другого типа, главное, чтобы он был на основе кристалла кремния и высокочастотным),
- Высокоомных наушников,
- Средств коммутации – зажимы- крокодилы, гнезда, штекеры и т. д.
д.Собрать все эти элементы не сложно, можно обойтись даже без пайки. Достаточно воспользоваться самой простой схемой сборки детекторного приемника.
Сборка дополнительного усилителя для низких частот
Предыдущие шаги дали нам возможность собрать простейший усилитель, которые позволяет слушать радио только с использованием наушников. Для того, чтобы детекторный приемник начал вещать через громкоговоритель, необходимо его усовершенствовать. Можно установить дополнительный разъем 3.5 мм и подключить через штекер колонки. Но, если колонки отсутствуют, то можно соорудить небольшой усилитель, работающий на микросхеме. Можно выбрать усиленные сборки TDA2003, 2005, важно, чтобы у них было однополярное питание.
ВАЖНО: такие усилители очень сильно нагреваются, поэтому необходимо использовать дополнительные радиаторы охлаждения.
Дополнительно стоит установить и усилитель высокой частоты, он поможет увеличить амплитуду сигнала без потери его формы.
Изготовить его можно так же как и усилитель низких частот на одном транзисторе. Стоит отдать предпочтение полевым транзисторам.
Установка блока питания
В качестве источника питания могут выступать батарейки, сеть, солнечная батарея, или готовый блок питания от любого бытового прибора, например DLS –модема или телевизионного усилителя антенны. От телефонных зарядок в качестве аккумулятора стоит отказаться, так как они работают импульсно.
Надеюсь, что эта статья поможет вам осуществить детскую или уже не детскую мечту, и собрать своими руками радиоприемник. Тем более, что это от вас не потребуется каких-то дефицитных деталей, организации рабочего места, да и сами детали конструкции в любой момент могут быть усовершенствованы и заменены на более подходящие.
youtube.com/embed/4AKeA9HpBHM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Демодулятор огибающейAM » Electronics Notes
Диодный детектор — это простейшая форма детектора или демодулятора, используемая для демодуляции АМ — он обнаруживает огибающую АМ-сигнала.
Амплитудная модуляция, AM Учебное пособие Включает:
Амплитудная модуляция, AM
Основная теория и формулы AM
Полоса пропускания AM и боковые полосы
Индекс модуляции и глубина
эффективность AM
Демодуляция / обнаружение AM
Диодный детектор
Синхронный детектор
АМ-модуляторы
Одна боковая полоса, SSB
демодуляция SSB
Форматы модуляции: Типы и методы модуляции Модуляция частоты Фазовая модуляция Квадратурная амплитудная модуляция
Диодный детектор представляет собой самую простую и основную форму амплитудной модуляции, детектор АМ-сигнала и обнаруживает огибающую АМ-сигнала.
Диодный детектор AM может состоять только из диода и нескольких других компонентов, в результате чего он представляет собой очень недорогой схемный блок в общем приемнике. На заре радио эти детекторы сигналов изготавливались с использованием дискретных компонентов, но в современных радиоприемниках будут использоваться интегральные схемы со встроенными детекторами.
Благодаря своей стоимости и удобству АМ-диодный детектор огибающей уже много лет широко используется в транзисторных портативных радиоприемниках.
Хотя его простота была основной причиной его широкого использования, его характеристики не так хороши, как у других типов детекторов/демодуляторов AM, особенно в отношении уровней искажений.
Базовый диодный детектор сигнала AM используется не только для обнаружения огибающей AM, но также широко используется в радиочастотных цепях для определения уровня сигнала.
Основы AM диодного детектора
Диодный детектор АМ является детектором огибающей – обеспечивает вывод огибающей сигнала.
Таким образом, диодный детектор или демодулятор может обеспечить выходной сигнал, пропорциональный амплитуде огибающей амплитудно-модулированного сигнала.
Как видно из названия, основным компонентом диодного детектора AM является полупроводниковый диод, хотя во времена ламповой/ламповой технологии также использовались диоды, использующие эту форму технологии.
Сигнальный диодный извещатель состоит из двух основных элементов схемы:
- Диод/выпрямитель: Диод в детекторе служит для усиления одной половины принимаемого сигнала по сравнению с другой. Во многих случаях для этой формы детектора используются диоды Шоттки, поскольку уровни сигнала могут быть низкими, а диоды Шоттки имеют гораздо более низкое напряжение включения (обычно около 0,2 В), чем стандартные кремниевые диоды (обычно около 0,7 или 0,7 В).
- Фильтр нижних частот: Фильтр нижних частот необходим для удаления высокочастотных элементов, которые остаются в сигнале после обнаружения/демодуляции. Фильтр обычно состоит из очень простой RC-цепи, но в некоторых случаях его можно обеспечить, просто полагаясь на ограниченную частотную характеристику схемы, следующей за выпрямителем. Поскольку конденсатор в цепи хранит напряжение, выходное напряжение отражает пик формы волны. Иногда эти схемы используются в качестве пиковых детекторов.
При выборе емкости конденсатора, используемого в цепи, он должен быть достаточно большим, чтобы удерживать пик РЧ-сигнала, но не настолько большим, чтобы ослаблять любую модуляцию сигнала, т. е. он должен действовать как фильтр для РЧ-сигнала. несущая, а не звуковая модуляция.
Фильтр обычно состоит из очень простой RC-цепи, но в некоторых случаях его можно обеспечить, просто полагаясь на ограниченную частотную характеристику схемы, следующей за выпрямителем. Поскольку конденсатор в цепи хранит напряжение, выходное напряжение отражает пик формы волны. Иногда эти схемы используются в качестве пиковых детекторов.Цепь обычно имеет относительно высокий импеданс источника. При подключении цепи к следующей ступени цепи следует соблюдать осторожность, чтобы не слишком сильно приземлить извещатель, иначе его работа будет нарушена.
Обычно к конденсатору подключается резистор — это может быть нагрузка следующего каскада, регулятор громкости или резистор в цепи.
Этот уровень следует определять путем расчета постоянной времени конденсатора и нагрузки. Это должно быть между радиочастотным сигналом и аудиомодуляцией, чтобы радиочастота была удовлетворительно удалена, но аудиомодуляция осталась нетронутой.
В этой схеме стоит отметить, что вторичная обмотка трансформатора обеспечивает возврат постоянного тока на землю. Иногда, когда детектор сигнала AM используется с подключением конденсатора к предыдущей ступени, тогда на входе необходимо использовать резистор или дроссель (катушку индуктивности) для заземления, чтобы обеспечить обратный путь постоянного тока. В противном случае схема не будет работать правильно.
Детектор сигнала огибающей с конденсаторной связью, показывающий резистор, обеспечивающий обратный путь постоянного тока.Значение резистора на входе, обеспечивающем обратный путь постоянного тока, обычно имеет решающее значение, но оно может помочь обеспечить требуемое согласование, не поглощая слишком много сигнала.
Процесс обнаружения диода AM
При выпрямлении ВЧ-сигнала диодный детектор AM обеспечивает выходной сигнал, эквивалентный огибающей половины сигнала, т.
е. это детектор огибающей.
Ввиду работы диодного детектора его иногда называют детектором огибающей.
Входящий радиочастотный сигнал с амплитудной модуляцией состоит из формы волны как положительного, так и отрицательного напряжения, как показано на рисунке. Ни один звуковой преобразователь не отреагировал бы на это.
Процесс обнаружения огибающей диода AM.Диодный детектор огибающей исправляет форму волны, оставляя только положительную или отрицательную половину формы волны.
Затем высокочастотный элемент отфильтровывается, обычно с использованием конденсатора, который формирует фильтр нижних частот и эффективно «заполняет» высокочастотные элементы, оставляя форму волны, на которую может реагировать преобразователь, такой как пара наушников или громкоговоритель. и преобразовывать в звуковые волны.
Согласование импеданса
Часто бывает необходимо, чтобы диодные детекторы огибающей, используемые в различных схемах, были согласованы с импедансом 50 Ом.
Базовая схема, состоящая из диода, нагрузочного резистора и сглаживающего конденсатора, никогда не будет хорошо соответствовать 50 Ом. Если диод детектора находится во включенном состоянии, сопротивление цепи будет меньше 50 Ом.
Чтобы решить эту проблему, обычно используют трансформатор импеданса, чтобы обеспечить оптимальное согласование и наилучшие общие характеристики схемы.
Преимущества и недостатки диодного детектора огибающей
Детектор огибающей на диодах AM успешно используется уже много лет.
Преимущества детектора конвертов:
- Низкая стоимость: Для диодного детектора требуется всего несколько недорогих компонентов. Это сделало его идеальным для использования в транзисторных (и ламповых/ламповых) радиоприемниках с дискретными компонентами.
- Простота: Используя очень мало компонентов, диодный АМ-детектор было легко реализовать. Это было надежно и не требовало никакой настройки.
Недостатки детектора конвертов:
- Искажение: Поскольку диодный детектор является нелинейным, он вносит искажения в обнаруженный аудиосигнал.
- Избирательное замирание: Одной из проблем, часто возникающих на коротких и средних волновых диапазонах, где расположены передачи AM, является избирательное замирание. Детектор диодной огибающей не способен бороться с этим эффектом так, как некоторые другие детекторы, и в результате возникают искажения при избирательном затухании.
- Чувствительность: Диодный детектор не так чувствителен, как некоторые другие типы. Если используются кремниевые диоды, они имеют напряжение включения около 0,6 вольт, в результате используются германиевые диоды или диоды Шоттки, которые имеют более низкое напряжение включения примерно от 0,2 до 0,3 вольт. Даже при использовании диода Шоттки диодный детектор огибающей по-прежнему имеет низкий уровень чувствительности
Детектор огибающей на диодах AM доступен уже много лет.
Он широко используется. Хотя в наши дни амплитудная модуляция используется реже, а другие формы АМ-детектора могут быть легко встроены в интегральные схемы, простой диодный детектор все же имеет некоторые преимущества.
Другие основные темы радио:
Радиосигналы
Типы и методы модуляции
Амплитудная модуляция
Модуляция частоты
OFDM
ВЧ микширование
Петли фазовой автоподстройки частоты
Синтезаторы частоты
Пассивная интермодуляция
ВЧ аттенюаторы
ВЧ-фильтры
РЧ циркулятор
Типы радиоприемников
Суперхет радио
Избирательность приемника
Чувствительность приемника
Приемник с сильным сигналом
Динамический диапазон приемника
Вернуться в меню тем радио. . .
Супергетеродинный приемник AA8V 6×2
Супергетеродинный приемник AA8V 6×2 — схема детектора и Описание схемы Схема детектора и описание цепи
Нажмите здесь, чтобы увидеть схему с более высоким разрешением.
Назад к AA8V 6×2 Супергетеродинный приемник
Принципиальная схема и описание цепей Страница
Введение:
В приемнике 6×2 используется сеточный течеискатель.
В сеточном течеискателе
трубка работает как детектор и как усилитель. В таком детекторе
сетка и катод лампы используются как диод для выпрямления сигнала от
усилитель ПЧ. Сетка и катод трубки параллельны
резистор утечки сетки. Когда сетка положительная,
трубка смещена в прямом направлении, и через утечку сетки протекает небольшой ток
резистор. Когда сетка отрицательная, трубка смещена в обратном направлении и ток отсутствует.
течет по трубке. Вместо этого ток течет через утечку сетки.
резистор. Результатом является последовательность импульсов отрицательного напряжения на
резистор и сетка и катод трубки.
Импульсы усиливаются трубкой и появляются на пластине трубки. амплитуда импульсов на пластине трубки зависит от амплитуды РЧ, поступающий от усилителя ПЧ. Если сигнал модулирован по амплитуде, размер импульсов напряжения будет варьироваться в зависимости от амплитуды RF, которая представляет исходный звуковой сигнал.
Импульсы напряжения сглажены пластиной
конденсатор фильтра, и в результате получается демодулированный звуковой сигнал.
демодулированный звук проходит через пластину RF
дроссель, который удаляет все оставшиеся RF. Наконец,
Конденсатор с высокой отсечкой шунтирует на землю более высокий
звуковые частоты, оставляя только более полезные низкие частоты. Сигнал
затем проходит через разделительный конденсатор в
первый усилитель звука.
Для приема CW сигнал BFO примерно 1701 кГц подключен к сети. Сигнал смешивается с сигналом ПЧ 1700 кГц для производят эквивалент амплитудно-модулированного радиочастотного сигнала частотой 1 кГц. Результирующий Затем амплитудно-модулированный сигнал обнаруживается и демодулируется, как обсуждалось выше.
Детектор
Щелкните на разделе схемы
Ниже приведена информация об этой части цепи:
Или нажмите на одну из ссылок ниже:
| Входная муфта Конденсатор |
| Резистор утечки через сеть |
| Муфта BFO Конденсатор |
| 6CG7 Вакуумная трубка |
| Пластинчатый ВЧ-фильтр Конденсатор |
| Пластинчатый ВЧ-дроссель |
| Конденсатор высокого разрешения |
| Выходная муфта Конденсатор |
| B+ Развязка Сеть |
| Входной конденсатор связи: Входной разделительный конденсатор позволяет РЧ с выхода усилителя ПЧ пройти к извещателю, блокируя напряжение пластины усилителя ПЧ.  | |
| Резистор утечки в сети: Сетка и катод трубки параллельны резистору утечки сетки. Когда сетка положительная, трубка смещена в прямом направлении и протекает небольшой ток. через резистор утечки сетки. Когда сетка отрицательная, трубка перевернута смещен и ток через трубку не течет. Вместо этого ток течет через резистор утечки сетки. Результатом является последовательность отрицательного напряжения импульсы через резистор, сетку и катод лампы. Амплитуда импульсов на сетке трубки зависит от амплитуды РЧ, поступающий от усилителя ПЧ. Если сигнал модулирован по амплитуде, размер импульсов напряжения будет варьироваться в зависимости от амплитуды RF, которая представляет исходный звуковой сигнал. Импульсы усиливаются трубкой и появляются на пластине трубки. | |
| Конденсатор связи BFO: Для приема CW сигнал на частоте 1701 кГц с Генератор частоты (ГЧО) также соединен с сеткой детектора.  Конденсатор связи BFO пропускает этот сигнал, блокируя
ДК на сетке БФО. Значение конденсатора также регулируется для ограничения
количество проходящего сигнала BFO. Слишком сильный сигнал BFO может
отрицательно влияют на работу детектора, создавая слишком большое смещение на
трубка. | |
| 6CG7 Вакуумная трубка: 6CG7 — это двойной триод, идеально подходящий для работы в качестве детектора и BFO. Триод общего назначения, он электрически эквивалентен популярному 6SN7-GTB. восьмеричная трубка. Один триод работает как детектор приемника, а другая секция работает как генератор частоты биений. Вы можете нажать на следующую ссылку для получения данных о трубке 6CG7 лист. | |
| Пластинчатый конденсатор ВЧ-фильтра: Импульсы напряжения на сетке трубки усиливаются и появляются на пластине.  Амплитуда импульсов на пластине трубки зависит от амплитуды
РЧ, поступающего от усилителя ПЧ. Если сигнал модулирован по амплитуде,
размер импульсов напряжения будет меняться в зависимости от амплитуды RF, которая
представляет исходный звуковой сигнал. Импульсы напряжения сглаживаются
пластинчатый конденсатор фильтра, и в результате получается демодулированный звуковой сигнал.Демодулированный звук проходит через тарелку RF дроссель, который удаляет все оставшиеся RF. Наконец, Конденсатор с высокой отсечкой шунтирует на землю более высокий звуковые частоты, оставляя только более полезные низкие частоты. | |
| Пластинчатый ВЧ-дроссель: Пластинчатый ВЧ-дроссель позволяет демодулированному звуковому сигналу проходить во время блокируя любой оставшийся RF. Комбинация ВЧ-дросселя и пластинчатый конденсатор RF фильтра эффективно удаляет любую РЧ, оставляя на выходе только демодулированный звуковой сигнал.  детектор. | |
| Конденсатор High Cut: Выход детектора содержит демодулированный сигнал вместе с высокочастотным звуковой шум, создаваемый приемником и улавливаемый антенной. Шум мешает приему и шунтируется на землю с помощью конденсатора высокой частоты. Значение конденсатора было выбрано путем фактического прослушивания выходного сигнала приемник и выбор наибольшего номинала конденсатора, который устранил бы шум, не влияя на прием SSB. | |
| Выходной конденсатор связи: Выход детектора проходит через выходной конденсатор связи на первый усилитель звука. конденсатор позволяет звуку проходить, блокируя постоянный ток на пластине детектор. | |
| Сеть развязки B+: Многие цепи работают от источника питания B+, и может возникнуть нежелательная связь между стадиями.  Похожие записи |
