Как сделать электронный трансформатор своими руками: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно переделать электронный трансформатор в блок питания. Какие компоненты нужны для переделки. Как устранить основные проблемы электронных трансформаторов. На что обратить внимание при самостоятельном изготовлении.

Содержание

Что такое электронный трансформатор и как он работает

Электронный трансформатор — это устройство для преобразования переменного напряжения сети в низкое напряжение высокой частоты. Его основные компоненты:

Диодный мост для выпрямления сетевого напряжения
Полумостовой преобразователь на транзисторах
Импульсный трансформатор
Цепь запуска и обратной связи

Принцип работы заключается в преобразовании выпрямленного сетевого напряжения в высокочастотные импульсы с помощью транзисторного преобразователя. Эти импульсы подаются на первичную обмотку импульсного трансформатора, во вторичной обмотке которого формируется низкое напряжение.

Преимущества и недостатки электронных трансформаторов

Основные преимущества электронных трансформаторов:

Небольшие габариты и вес по сравнению с обычными трансформаторами
Высокий КПД (до 95%)
Возможность получения большой мощности при малых размерах

Недостатки:

Сложность схемы
Чувствительность к перегрузкам и коротким замыканиям
Высокий уровень электромагнитных помех
Необходимость минимальной нагрузки для запуска

Как переделать электронный трансформатор в блок питания

Для переделки электронного трансформатора в блок питания необходимо выполнить следующие шаги:

Удалить обмотку обратной связи по току на коммутирующем трансформаторе и установить перемычку
Намотать 1-2 витка на силовом трансформаторе и 1 виток на коммутирующем для обратной связи по напряжению
Подключить резистор 3-10 Ом мощностью 3-5 Вт в цепь обратной связи
Установить на выходе выпрямительного моста сглаживающий конденсатор емкостью 1-1,5 мкФ на 1 Вт мощности

При необходимости перемотать вторичную обмотку силового трансформатора для получения нужного напряжения

Выбор компонентов для переделки электронного трансформатора

Для успешной переделки электронного трансформатора потребуются следующие компоненты:

Диодный мост для выпрямления выходного напряжения
Сглаживающий дроссель для обеспечения плавного запуска
Выходной фильтрующий конденсатор емкостью не менее 10 мкФ на 1 Вт мощности нагрузки
Резистор 3-10 Ом мощностью 3-5 Вт для цепи обратной связи
Медный провод необходимого сечения для перемотки обмоток

Как устранить основные проблемы электронных трансформаторов

Основные проблемы электронных трансформаторов и способы их устранения:

Отсутствие запуска без нагрузки — замена обратной связи по току на обратную связь по напряжению
Выход из строя при коротком замыкании — установка токоограничивающего резистора в цепь обратной связи

Высокий уровень помех — установка входного и выходного фильтров
Нестабильность выходного напряжения — применение стабилизатора напряжения на выходе

Техника безопасности при работе с электронными трансформаторами

При самостоятельной переделке электронных трансформаторов необходимо соблюдать следующие меры безопасности:

Работать только при отключенном питании
Использовать изолированный инструмент
Не прикасаться к компонентам схемы во время работы устройства
Проверять качество изоляции обмоток трансформатора
Обеспечить надежное заземление корпуса
Не превышать максимально допустимую мощность нагрузки

Как рассчитать параметры обмоток при перемотке трансформатора

Для расчета параметров обмоток при перемотке трансформатора можно использовать следующую формулу:

N = (U * 10^8) / (4.44 * f * B * S)

Где:

N — количество витков
U — напряжение на обмотке
f — частота преобразования
B — индукция в сердечнике (обычно 1-1.5 Тл)
S — площадь сечения сердечника в см^2

При перемотке важно использовать провод подходящего сечения, чтобы избежать перегрева обмоток. Сечение провода рассчитывается исходя из плотности тока 2-3 А/мм^2.

Тестирование и настройка переделанного электронного трансформатора

После переделки электронного трансформатора необходимо провести его тестирование и настройку:

Проверить выходное напряжение на холостом ходу
Измерить выходное напряжение под нагрузкой
Проверить стабильность напряжения при изменении нагрузки
Измерить уровень пульсаций выходного напряжения
Проверить температурный режим компонентов
При необходимости подстроить цепь обратной связи

Важно провести длительное тестирование устройства на номинальной нагрузке, чтобы убедиться в его надежной работе.

Блок питания из электронного трансформатора: переделка своими руками

Сегодня многие электрические приборы и установки работают от аккумуляторов. Через определенное количество циклов зарядки ресурс батареи иссякает, и мощности для корректной работы прибора не хватает. В таком случае и возникает необходимость в замене батареи или переводе прибора на постоянное питание из сети. Для этого необходимо купить блок питания или сделать его самостоятельно. В этой статье рассказано, как сделать блок питания из электронного трансформатора.

Условия изготовления из электронного трансформатора

Переделка электротрансформатора в простой импульсный блок питания на практике выглядит гораздо сложнее, чем этот процесс описывается в теории. Кроме самого трансформатора, нужен выпрямительный мост для выходного тока и сглаживающий конденсатор. Если необходимо, то можно подключить и стабилизатор электрического напряжения и нагрузку.

Для получения БП трансформатор нужно переделывать

Важно! Подключение преобразователя напряжения не даст эффекта без нагрузки, или если ее будет недостаточно. Проверка этого факта осуществляется с помощью простого светодиода или лампы, подключенной к выпрямителю.

Чтобы светодиод не моргал, необходимо подключать выпрямительное устройство к дополнительной нагрузке, которая будет отбирать полезную мощность и выделять тепло. Такая схема используется только в том случае, когда нагрузка постоянна и подается через первичную цепь.

Если же для нагрузки требуются 12 В напряжения и более, то выходной электротрансформатор дополнительно перематывают. Есть и другие, менее ресурсозатратные и эффективные способы, не требующие разборки прибора.

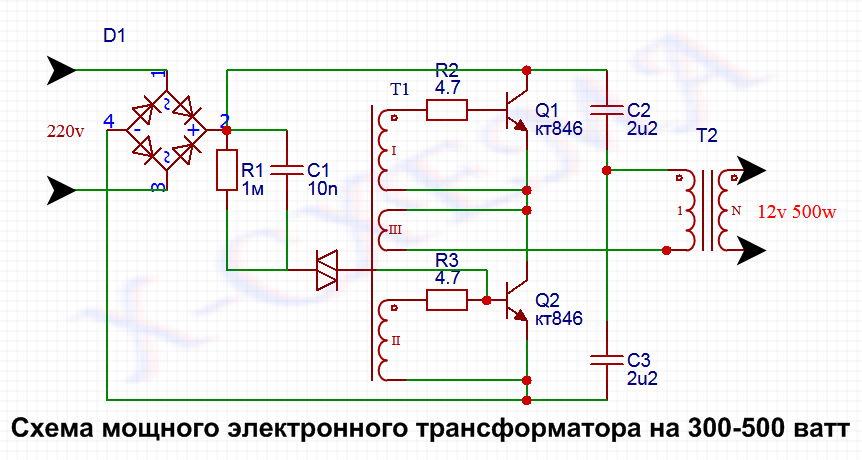

Схема обычного электротрансформатора

Что можно сделать из электронного трансформатора

Электротрансформаторы активно применяются в:

электросетях. Установка такого устройства поможет контролировать перепады напряжения и повышать уровень безопасности;
источниках питания. Электротрансформатор часто применяется для питания электрических приборов, преобразуя напряжение сети в то, которое необходимо для работы техники;
импульсивных и измерительных приборах. С их помощью измеряют переменный ток и напряжение, а также передают неискаженные импульсы напряжения.

Красным показана дополнительная плата

Как переделать трансформатор в БП или зарядное устройство своими руками

Использовать обычный трансформатор в качестве блока питания нельзя, так как на его выходе получается переменное напряжение высоких частот. Кроме того, большинство подобных приборов не может функционировать без минимальных нагрузок, и им нужна доработка. Ниже рассказано, как сделать зарядное устройство из электронного трансформатора своими руками. При этом его не нужно разбирать, достаточно подключить к нему небольшую плату.

В основе платы лежит диод Шоттки, а также фильтрующий конденсатор. Также для запуска блока питания необходимо подключать к его выходу лампочку. Подбор диода выполняется по имеющимся параметрам выходного напряжения и максимального тока.

Важно! Максимальное обратное напряжение диода должно быть в несколько раз выше, чем напряжение выхода электрического трансформатора.

Такая схема прекрасно работает и выдает уже постоянный и сглаженный ток. При желании можно установить более дорогое фильтрующее устройство и несколько конденсаторов. При регулярном пользовании таким БП следует установить его на радиатор.

Модернизация трансформаторного устройства

Как стабилизировать электронный трансформатор

Стабилизация происходит с помощью фильтров в виде фильтрующих конденсаторов. Также можно применять обычные проводные стабилизаторы, предназначенные для электронных трансформаторов высокой частоты. Подключаются они через триггеры вторичной обмотки. Можно подсоединять высокочастотный электронный трансформатор. Схема подключения предполагает использование триггеров с вторичной обмоткой. Электронные лампы нагрузки устанавливают на реле, а отрицательное сопротивление увеличивают фильтрами.

Двухполярный БП без усилителя

Сделать блок питания из простейшего электронного трансформатора не так просто, так как нужно определить все его характеристики, на которые следует опираться при выборе конденсаторов, фильтров и диодов.

Но, если строго следовать схеме, что-нибудь до получится.

Электронный трансформатор. Ремонт своими руками.

На сегодняшний день, электромеханики достаточно редко занимаются починкой электронных трансформаторов. В большинстве случаев, я и сам не очень заморачиваюсь тем, чтобы потрудиться над реанимацией подобных устройств, просто потому что, обычно покупка нового электронного трансформатора обходится куда дешевле, чем ремонт старого. Однако, в обратной ситуации — почему бы и не потрудиться экономии ради. К тому же не у всех есть возможность добраться до специализированного магазина, чтобы подыскать там замену, или обратиться в мастерскую. По этой причине, любому радиолюбителю нужно уметь и знать, как производится проверка и ремонт импульсных (электронных) трансформаторов в домашних условиях, какие могут возникнуть неоднозначные моменты и как их разрешить.

Ввиду того, что не все имеют обширный объём знаний по теме, постараюсь представить всю имеющуюся информацию максимально доступно.

Немного о трансформаторах

Рис.1: Трансформатор.

Прежде, чем приступить к основной части, сделаю небольшое напоминание о том, что же такое электронный трансформатор и для чего он предназначен. Трансформатор используется для преобразования одной переменной напряжения в другую (например, 220 вольт в 12 вольт). Это свойство электронного трансформатора очень широко используется в радиоэлектронике. Существуют однофазные (ток течёт по двум проводам – фаза и «0») и трёхфазные (ток течёт по четырём проводам – три фазы и «0») трансформаторы. Основным значимым моментом при использовании электронного трансформатора является то, что при понижении напряжения сила тока в трансформаторе увеличивается.

У трансформатора имеется как минимум одна первичная и одна вторичная обмотка. Питающее напряжение подключается на первичную обмотку, ко вторичной обмотке подключается нагрузка, либо снимается выходное напряжение. В понижающих трансформаторах провод первичной обмотки всегда имеет меньшее сечение, чем провод вторичной. Это позволяет увеличить количество витков первичной обмотки и как следствие её сопротивление. То есть при проверке мультиметром первичная обмотка показывает сопротивление в разы большее, чем вторичная. Если же по какой-то причине диаметр провода вторичной обмотки будет небольшим, то по закону Джоуля-Лэнса вторичная обмотка перегреется и спалит весь трансформатор. Неисправность трансформатора может заключаться в обрыве и или КЗ (коротком замыкании) обмоток. При обрыве мультиметр показывает единицу на сопротивлении.

Как проверять электронные трансформаторы?

На самом деле, чтобы разобраться с причиной поломки не нужно обладать огромным багажом знаний, достаточно иметь под рукой мультиметр (стандартный китайский, как на рисунке №2) и знать, какие цифры должен выдавать на выходе каждый из компонентов (конденсатор, диод и т.д.).

Рис 2: Мультиметр.

Мультиметр может измерить постоянное, переменное напряжение, сопротивление. Также он может работать в режиме прозвонки. Желательно, чтобы щуп мультиметра был обмотан скотчем, (как на рисунке №2), это убережёт его от обрывов.

Чтобы правильно производить прозвонку различных элементов трансформера рекомендую всё-таки выпаивать их (многие пытаются обойтись без этого) и исследовать отдельно, поскольку в противном случае показания могут быть неточными.

Диоды

Нельзя забывать, что диоды прозваниваются только в одну сторону. Для этого мультиметр устанавливается в режим прозвонки, красный щуп прикладывается к плюсу, чёрный к минусу. Если всё в норме, то прибор издаёт характерный звук. При наложении щупов на противоположные полюса не должно происходит вообще ничего, а если это не так, то можно диагностировать пробой диода.

Транзисторы

При проверке транзисторов, их также нужно выпаивать и прозванивать переходы база-эмиттер, база-коллектор, выявляя их проходимость в одну, и в другую сторону. Обычно, роль коллектора в транзисторе выполняет задняя железная часть.

Обмотка

Нельзя забывать проверять обмотку, как первичную, так и вторичную. Если возникают проблемы с определением того, где первичная обмотка, а где вторичная, то помните, что первичная обмотка даёт большее сопротивление.

Конденсаторы (радиаторы)

Ёмкость конденсатора измеряется в фарадах (пикофарадах, микрофарадах). Для его исследования тоже используется мультиметр, на котором выставляется сопротивление в 2000 кОм. Положительный щуп прикладывается к минусу конденсатора, отрицательный к плюсу. На экране должны появляться всё возрастающие цифры вплоть до почти двух тысяч, которые сменяются единицей, что расшифровывается как бесконечное сопротивление. Это может свидетельствовать об исправности конденсатора, но лишь в отношении его способности накапливать заряд.

Ещё один момент: если в процессе прозвонки возникла путаница с тем, где расположен «вход», а где «выход» трансформатора, то нужно просто перевернут

Переделка Электронного трансформатора — 1 Мая 2015

Для сборки самодельных мощных источников питания можно использовать электронные трансформаторы, применяемые для питания галогенных ламп. Электронный трансформатор представляет собой полумостовой автогенераторный импульсный преобразователь напряжения. Стоят такие импульсные трансформаторы достаточно дёшево, и после небольшой доработки их можно использовать для питания своих самодельных устройств требующих мощного источника питания.

При небольших размерах они обеспечивают большую выходную мощность, но у них есть определённые недостатки, такие как: нежелание запуститься без нагрузки, выход из строя при коротком замыкании, и очень сильный уровень помех.

Классическая схема электронного трансформатора на примере Taschibra , но это может быть и любой другой электронный трансформатор, к примеру ZORN New, приведена ниже.

Напряжение сети поступает на диодный мост. Выпрямленное напряжение питает полумостовой преобразователь на транзисторах. В диагональ моста, образованного этими транзисторами и конденсаторами С1, С2, включена обмотка I импульсного трансформатора Т2. Запуск преобразователя обеспечивается цепью, состоящей из резисторов R3, конденсатора С3, диода D5 и диака D6. Трансформатор обратной связи Т1 имеет три обмотки — обмотка обратной связи по току, которая включена последовательно с первичной обмоткой силового трансформатора (то есть чем больше ток нагрузки — тем больше ток базы ключей, поэтому трансформатор не запускается без нагрузки, или при малой нагрузке напряжение меньше 12В, да и при коротком замыкании базовый ток ключей растет и они выходят из строя, а часто еще и резисторы в базовых цепях), и две обмотки по 3 витка, питающие базовые цепи транзисторов. Выходное напряжение электронного трансформатора представляет собой прямоугольные импульсы частотой 40 кГц, промодулированные частотой 100 Гц.

Внешний вид платы ZORN New 150 и обратная сторона
Первая проблема отсутствия запуска без нагрузки или при малой нагрузке устраняется довольно просто — меняем ОС (обратную связь) по току на ОС по напряжению. Удаляем обмотку ОС по току на коммутирующем трансформаторе и ставим вместо нее перемычку. Далее наматываем 1-2 витка на силовом трансформаторе и 1 на коммутирующем, используем резистор в ОС от 3-10 Ом мощностью не меньше 3 — 5 ватт, чем выше сопротивление — тем меньше ток защиты от КЗ. Этим токоограничивающим резистором устанавливается частота преобразования. При увеличении тока нагрузки частота становится больше. Если преобразователь не запустится необходимо изменить направление намотки.

Подключаем на выходе выпрямительного моста конденсатор, для сглаживания пульсаций выпрямленного напряжения. Емкость выбирается из расчета 1 — 1,5 мкФ на 1Вт. Рабочее напряжение конденсатора должно быть не менее 400В. При включении в сеть выпрямительного моста с конденсатором возникает бросок тока, поэтому нужно в разрыв одного из сетевых проводов включить терморезистор NTC или резистор 4,7 Ом 5Вт.

Если необходимо другое выходное напряжение, перематываем вторичную обмотку силового трансформатора. Самое простое, это посчитать количество витков вторичной обмотки на силовом трансформаторе, к примеру в электронном трансформаторе ZORN New 150 — 8 витков вторичной обмотки при выходном напряжении 11,8 вольт, соответственно получаем 1,47 вольт/виток. Необходимо также учитывать что, под нагрузкой напряжение упадет, примерно на 2 вольта. Диаметр провода выбирается исходя из тока нагрузки. Таким образом можно получить широкий спектр выходных напряжений от единиц до нескольких сотен вольт. Также можно намотать несколько обмоток для получения нескольких напряжений с одного блока питания, естественно при этом нужно учитывать суммарную мощность электронного трансформатора.

Для выпрямления переменного напряжения на выходе электронного трансформатора устанавливаем диодный мост. Электронные трансформаторы плохо работают с емкостной нагрузкой или не запускаются вообще. Для нормальной работы необходим плавный запуск устройства. Обеспечению плавного запуска способствует дроссель L1. Совместно с конденсатором он также выполняет функцию фильтрации выпрямленного напряжения. Емкость выходного конденсатора желательно подобрать из расчёта не менее 10 мкф на 1 ватт потребляемой нагрузки. Параллельно желательно поставить конденсатор емкостью 0.1 мкф.

Схема электронного трансформатора с переделками.

В нём применяются транзисторы BLD139D. Даташит на него здесь

Динистор DB3 Даташит И немного о динисторе.

DB3 — популярный зарубежный двусторонний динистор — диак. Выполнен в стеклянном цилиндрическом корпусе с гибкими проволочными выводами.

Наибольшее распространение прибор DB3 нашел в схемах сетевых регуляторов мощности нагрузки (диммеров).

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Поскольку DB3 является симметричным динистором (оба его вывода являются анодами), то нет абсолютно ни какой разницы, как его подключать.

Характеристики:

(I откр — 0.2 А), В 5 – это напряжение при открытом состоянии;
Среднее максимально допустимое значение при открытом состоянии: А 0.3;
В открытом состоянии импульсный ток составляет А 2;
Максимальное напряжение (во время закрытого состояния): В 32;
Ток в закрытом состоянии: мкА — 10;
Максимальное импульсное не отпирающее напряжение составляет В 5.
Диапазон рабочих температур: C -40…70

Как сделать перемотку электрического трансформатора для инвертора, ИБП, устройств

Как сделать трансформатор для инвертора, ИБП, устройств

Введение:

Как сделать электрический трансформатор: Трансформатор — это электрический компонент, предназначенный для изменения уровня напряжения и тока в соответствии с потребностями.

Функция

Как сделать электрический трансформатор : Электронным устройствам, используемым для работы на разных уровнях напряжения, поставляемых энергоснабжающими компаниями, для работы этих устройств требуется трансформатор. Трансформатор состоит из сердечника из слоистого кремнистого железа, на который намотана катушка из изолированного медного провода, называемого магнитным проводом.

Первая катушка получает питание от сети, называемой первичной катушкой, и эта катушка генерирует магнитное поле, которое стимулирует движение электронов во второй катушке, создавая другое напряжение и ток на выходе. Разница витков провода между первичной и вторичной обмотками создает пропорциональную разницу между входным напряжением и выходным напряжением трансформатора.

Конструкция трансформатора

Как сделать электрический трансформатор: Процессор, который мы построим в этом случае, имеет напряжение от 115 до 18 вольт переменного тока, что идеально подходит для усилителя мощностью 300 Вт

Материалы

Магнитный провод

Двухслойный магнитный провод или медный провод, покрытый диэлектрическим лаком, который используется в производстве генераторов, генераторов, катушек, электродвигателей, силовых трансформаторов и т. Д.

Листы кремниевого железа

Листы кремниевого железа (эти листы кремниевого железа имеют форму буквы (I) и буквы (E), перемежающихся друг с другом, образующих сердечник трансформатора.

Вощеная бумага

Вощеная бумага или картон (эта роль используется для изоляции обмоток или катушек проволоки). Она имеет парафиновую ванну, которая делает ее гибкой и пластичной. Он также изолирует влагу и придает термостойкость, предотвращая ее кристаллизацию.

Малярная лента

Малярная лента (используется для удержания бумаги и проволоки между обмотками.

Винты с опорой и угольники

Винты с опорой и угольники (винты, используемые для затягивания пластин железных квадратов или скоб (используются для установки трансформатора на шасси или шкаф)

Опалубка

Опалубка (катушка квадратного сечения используется в качестве опоры для намотки проволоки и предотвращения растекания, помогая плавному сужению проволоки.опалубка доступна из различных материалов, таких как пластик, картон и стекловолокно.

геометрическая схема

Геометрическая схема, 7 плоскостей, разработанная опалубка, = которую можно загрузить с нашего сайта и затем построить из соломы или картона. Кусочки картона необходимо склеивать клеем для дерева, армировать малярным скотчем и слоем лака, который защищает катушку от влаги, придавая консистенцию и прочность.

Расчет трансформаторов Формула

Онлайн инструмент для расчета трансформатора

или используйте другое программное обеспечение для расчета обмотки трансформатора

Перед постройкой трансформатора вам следует изучить нашу статью о том, как рассчитать трансформатор.Чтобы рассчитать количество витков проволоки, мы берем площадь сердечника, полученную путем умножения расположенных рядом форм. В данном случае у нас есть опалубка 5 на 3,8 дюйма, которая дает нам ядро площадью 19 квадратных сантиметров.

Возьмем константу 42 и разделим на 19, чтобы получить 2,21 витка на вольт, поскольку в нашем случае у нас есть напряжение 115 вольт, умноженное на количество витков на вольт, теперь мы знаем, сколько кругов дано в первичной обмотке. Для вторичной обмотки в данном случае 18 вольт умножьте на количество витков на вольт, и 40 витков провода получатся вдвое.

Видео о строительстве электрического трансформатора:

пластины из кремнистого железа Испытание электрического трансформатора Намотка трансформатораСмотровая лента трансформатора намотка

См. также:

Как сделать инвертор мощности

Разработка и изготовление электронной нагрузки постоянного тока — Scullcom

В этом проекте мы спроектируем электронную нагрузку постоянного тока, которая способна поддерживать постоянный ток, постоянную мощность и постоянное сопротивление.В конструкции будет использоваться поворотный энкодер для ввода ввода и ЖК-дисплей 20 × 4 в качестве пользовательского интерфейса. В Части 1 этого проекта мы обсудим базовый дизайн, а затем построим и протестируем первоначальный прототип.

Ниже приведены ссылки на прототип программного обеспечения плюс zip-файл со схемой, иллюстрацией печатной платы и компоновкой компонентов:

Выше показана подключенная для тестирования плата с радиатором и вентилятором.

Нижняя сторона печатной платы, показывающая расположение трех микросхем.

Крупный план ЖК-дисплея 20 × 4, показывающий настройку в режиме постоянного тока.

ЧАСТЬ 2

В части 2 этого проекта мы внесем некоторые изменения в способ отображения информации на ЖК-дисплее. Установленные уровни тока и мощности теперь установлены в амперах и ваттах с точностью до трех десятичных знаков. Пределы безопасности также были добавлены для ограничения максимального значения тока и максимальной мощности. После запуска установка переходит в режим постоянного тока. Также добавлена функция емкости аккумулятора для проверки срока службы аккумуляторов в мАч.Силовой МОП был заменен на BUK956R1-100E (от NXP) для улучшения управляемости мощности. Наконец, программное обеспечение было обновлено до версии 2.0.

Ниже приведены ссылки на загрузки для Части 2 этого проекта:

http://www. scullcom.com/Electronic_Load_software_V2.0.ino
http://www.scullcom.com/MCP79410Timer-master.zip
http://www.scullcom.com/RTC_Module_PCB_Schematic.zip
http: / /www.scullcom.com/Electronic_Load_Parts_List.pdf
http: // www.scullcom.com/DC_Load_Circuit_Part2.pdf

Ниже представлена новая компоновка ЖК-дисплея с температурой радиатора в верхнем левом углу дисплея.

Когда предел мощности превышен, нагрузка выключается, и на дисплее отображается сообщение «Превышен предел мощности».

Чтобы использовать новую функцию тестирования емкости батареи, мы добавили часы реального времени (RTC), которые также используют шину I2C для взаимодействия с Arduino.

Ниже приведен график безопасной рабочей зоны, взятый из таблицы данных Power Mosfet.Это иллюстрирует способность МОП-транзистора выдерживать ток 3 А при 30 В. Тем не менее, это при 25 ° C, и на самом деле потребляемая мощность будет ниже, чем при нагревании Mosfet. На более позднем этапе мы рассмотрим возможность добавления Mosfet параллельно, чтобы преодолеть это.

ЧАСТЬ 3

В части 3 этого проекта мы внесем ряд улучшений и дополнений. Они будут включать в себя клавиатуру, повышенную точность, защиту от сбоев и расширенный режим проверки разряда батареи.Для повышения точности ЦАП был добавлен опорный сигнал 4,096 Вольт. Добавлено меню проверки емкости аккумулятора.

Ниже приведены ссылки для загрузки последней версии программного обеспечения (версия 8) и обновленную схему всего проекта, который теперь включает в себя часы реального времени и опорного напряжения модулей:
http://www.scullcom.com/Electronic_Load_software_V8.ino
http://www.scullcom.com/DC_Load_Schematic_ver3.pdf
Обратите внимание на то, что новое программное обеспечение теперь использует библиотеку клавиатуры — убедитесь, что у вас установлена последняя версия этой библиотеки, и прочтите информацию на следующей веб-странице:
http: / /игровая площадка. arduino.cc/Code/Keypad
Прямая ссылка на библиотеку keypad.h находится ниже:
http://playground.arduino.cc/uploads/Code/keypad.zip

ЧАСТЬ 4

В части 4 этого проекта, посвященной электронной нагрузке постоянного тока, мы собираемся добавить схему удаленного измерения напряжения, увеличить мощность за счет добавления дополнительных мощных полевых транзисторов и встроить законченный блок в металлический корпус. Мы также обновим программное обеспечение, чтобы можно было вводить данные с клавиатуры и с помощью поворотного энкодера.

Ниже приведены ссылки для загрузки последней версии программного обеспечения.
Также zip-файл с обновленной схемой основной печатной платы, схемой и иллюстрацией печатной платы для дистанционного измерения напряжения, списком деталей, подробностями об альтернативных силовых МОП, схемой подключения и любыми примечаниями:
http://www. scullcom.com/ Electronic_Load_software_V12.ino
http://www.scullcom.com/DC_Load_files_Part4.zip
Чтобы увеличить уровень отключения питания, просто измените значение в приведенном ниже коде в программном обеспечении:
float PowerCutOff = 50;
Предложите изменить 50 на 99
СХЕМА ПОДКЛЮЧЕНИЯ ССЫЛКА НИЖЕ:
http: // www.scullcom.com/DC_Load_wiring_layout.pdf

Ниже представлена схема удаленного считывания, в которой OPA277 OP Amp используется в качестве дифференциального усилителя. Отрицательное напряжение 5 В для OP Amp генерируется микросхемой преобразователя напряжения ICL7660.

Предустановка 20K между контактами 1 и 8 OP Amp настроена на НУЛЕВОЙ выход считывания, когда входные клеммы считывания закорочены вместе.

ЧАСТЬ 5

В части 5 этого проекта мы улучшим текущую управляемость силового Mosfet.Также будет добавлен переходный режим, обеспечивающий импульсный режим для нагрузки постоянного тока. Программное обеспечение будет обновлено с добавлением дополнительных функций, таких как: пользовательская установка напряжения отключения батареи для режима емкости батареи и пользовательская настройка пределов безопасности.

Ниже приведены ссылки для загрузки последней версии программного обеспечения и обновленной принципиальной схемы:
http://www.scullcom.com/Electronic_Load_software_V24.ino
http://www.scullcom.com/DC_Load_Schematic_v5.pdf
Схема удаленного измерения напряжения остается прежней. показать в части 4 этого проекта.

Выше представлена пересмотренная схема для параллельного подключения силовых МОП-транзисторов. Дополнительные резисторы 0,1 Ом были добавлены в возврат к истоку каждого из полевых транзисторов, чтобы уменьшить влияние отрицательного температурного коэффициента порогового напряжения затвор / исток.

Часть 6

В Части 6 этого проекта мы собираемся внести изменения в схему привода Power Mosfet, чтобы улучшить способность обрабатывать более высокие уровни тока / мощности, одновременно защищая Mosfet от перегрева и возможного теплового разгона.Мы также собираемся спроектировать, построить и протестировать входную цепь триггера. В дополнение к этому я обновил программное обеспечение до версии 25.
Ниже приведены ссылки для загрузки последней версии программного обеспечения. Также есть два zip-файла с изображением печатной платы, схемой и списком деталей как для схемы привода Mosfet, так и для входной схемы триггера.
http://www.scullcom.com/Electronic_Load_software_V25.ino
http://www.scullcom.com/DC_Load_Mosfet_Drive.zip
http://www.scullcom.com/DC_Load_Trigger_CircuitPCB.zip
ВАЖНАЯ ИНФОРМАЦИЯ: ПОЖАЛУЙСТА, ПОМНИТЕ ПРИ ПЕЧАТИ ИЗОБРАЖЕНИЯ ПЕЧАТНОЙ ПЛАТЫ УСТАНОВИТЕ НА ПРИНТЕРЕ ПЕЧАТЬ ФАКТИЧЕСКОГО РАЗМЕРА.

Часть 7

В части 7 этого проекта мы рассмотрим ряд обновлений и улучшений. Мы также будем использовать новую одностороннюю печатную плату со всеми компонентами на одной плате. Программное обеспечение Arduino также было обновлено до версии 27.
Ниже приведены ссылки для загрузки двух zip-файлов, которые содержат все подробности. Один для обновлений, схемы, изображения печатной платы, списка деталей и т. Д.и еще один со всеми файлами KiCad. Также ссылка на последнюю версию ПО:

http://www.scullcom.com/Electronic_Load_software_V27.ino
http://www.scullcom.com/DC_Load_version7_1.zip
http://www.scullcom.com/DC_Load_v7_1_KiCad_files.zip

В последней версии теперь используется двухсторонняя печатная плата.

Последние ссылки для загрузки для этого проекта перечислены ниже:

Программное обеспечение Arduino для опции матричной клавиатуры 5 × 4:
http: // www.scullcom.com/Electronic_load_software_V34.ino
Программное обеспечение Arduino для опции матричной клавиатуры 4 × 4:
http://www.scullcom.com/Electronic_Load_software_V34B.ino
Схема и все другие документы находятся в zip-файле ниже:
http: / /www.scullcom.com/DC_Load_9_2_files.zip

Ссылки для скачивания этого проекта перечислены ниже:

Обновление программного обеспечения Arduino (версия V35) для опции матричной клавиатуры 5 × 4:
http: //www. scullcom.ru / Electronic_Load_software_V35.ino

Обновление программного обеспечения Arduino (версия V35B) для опции матричной клавиатуры 4 × 4:
http://www.scullcom.com/Electronic_Load_software_V35B.ino

Схема и все другие документы находятся в zip-файле ниже:
http://www.scullcom.com/DC_Load_update_files.zip

Дополнительные файлы, которые включают сведения о проводке ЖК-дисплея, сведения о проводке поворотного энкодера, варианты ЖК-модуля I2C, изменения кода Arduino и сведения о расстоянии между радиаторами. можно скачать по ссылке ниже:
http: // www.scullcom.com/DC_Load_additional_files.zip

DC Load PCB версии 9.2 Файлы Gerber теперь можно загрузить по ссылке ниже:
http://www.scullcom.com/DC_Load_ver9_2_gerbers.zip

На видео выше рассматривается опция регистрации данных в режиме емкости батареи для нагрузки постоянного тока. Мы передаем последовательные данные на ПК с помощью USB-кабеля и используем бесплатное программное обеспечение. Данные будут сохранены в виде текстового файла, который впоследствии можно будет использовать в электронной таблице для создания графика.

Ниже приведены ссылки на информационный лист, в котором показаны дополнительные строки кода, добавленные в программное обеспечение Arduino для этой функции. Также используется информационный лист о CoolTerm, бесплатном программном обеспечении для регистрации серийных номеров:
http://www.scullcom.com/DC_Load_info_on_added_data_logging_code.pdf
http://www.scullcom.com/CoolTerm_info_sheet.pdf

Ниже приводится ссылка на веб-сайт Роджера Мейера, где вы можете загрузить CoolTerm:
http://freeware.the-meiers.org/

ПОСЛЕДНЯЯ Печатная плата (Версия 9.3) теперь включает дополнительные дорожки заземления и дополнительный контакт, добавленный для заголовка клавиатуры, поэтому можно легко использовать матричную клавиатуру 5 × 4 или 4 × 4.

Сверху показана нижняя сторона печатной платы с изменениями

Файлы gerber для печатной платы (версия 9.3) можно скачать по ссылке ниже:
http://www.scullcom.com/DC_Load_ver9_3_gerber_files.zip

Схему версии 9.3, расположение компонентов и обновленный список деталей можно скачать по ссылке ниже:
http: // www.scullcom.com/DC_Load_ver9_3_files.zip

Электронный трансформатор 105 Вт по лучшей цене — Выгодные предложения на электронный трансформатор 105 Вт от глобальных продавцов электронных трансформаторов 105 Вт

Отличные новости !!! Вы попали в нужное место для электронного трансформатора мощностью 105 Вт. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший электронный трансформатор мощностью 105 Вт вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой электронный трансформатор мощностью 105 Вт на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электронном трансформаторе мощностью 105 Вт и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести electronic transformer 105w по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Испытательный трансформатор

Испытательный трансформатор-3 Простые методы проверки трансформаторов

Проверить трансформатор очень просто, если следовать процедуре, описанной в этом статья.Как правило, на рынке есть два типа трансформаторов: линейный тип и режим переключения. силовой трансформатор. В этой статье я объясню только, как проверить линейный трансформатор. До этого я хотел бы, чтобы вы знали, какова функция трансформатора. Функция трансформатора заключается в изменении переменного тока вольтаж. Трансформатор не может изменять напряжение постоянного тока (DC).

Существует три типа линейных трансформаторов: —

1) Повышающий трансформатор — для увеличения выходного напряжения.Типичный пример — вход 240 В переменного тока с Выход 480 вольт переменного тока (высокое напряжение).

2) Понижающий трансформатор — для уменьшения выходного напряжения. Типичный пример — вход 240 В переменного тока с Выход 12 В переменного тока (низкое напряжение).

3) Изолирующий трансформатор — вырабатывает такое же напряжение, как и входное напряжение. Типичный пример составляет 240 В переменного тока на входе и 240 В переменного тока на выходе.

Один трансформатор может иметь разные независимые выходы для повышения трансформаторы, а также понижающий трансформатор. Затем выходные напряжения преобразуются в напряжения постоянного тока с помощь диодов. Я бы не стал вдаваться в подробности теории трансформаторов, поскольку эта статья затрагивает тему как проверить линейный трансформатор. Существует три способа проверки трансформатора:

1) Включите оборудование и измерьте входное и выходное напряжение трансформатора с помощью аналоговый или цифровой измеритель.Если нет напряжения или более низкое напряжение, то предполагается, что трансформатор требует замены. Мне лично понравился этот метод, потому что вы тестируете трансформатор под полное рабочее напряжение, которое очень точно. Недостаток в том, что нужно быть очень осторожным, когда проверять это особенно при включенном питании. Убедитесь, что у вас есть кто-то, кто может вас направить, иначе вы можете попробовать второй способ.

2) При выключенном питании снимите трансформатор с платы и выполните измерение сопротивления или целостности. испытание первичной и вторичной обмоток, как показано на изображении трансформатора ниже.Если нет сопротивления или измеренное сопротивление первичной и вторичной обмоток, подозрение на обрыв обмотки и трансформатор нужно заменить. Преимущество этого метода заключается в том, что вы в безопасности, потому что на трансформатор. Недостатком является то, что проверка сопротивления по показаниям в омах не так точна, как при выполнить тест на звонки, упомянутый в третьем методе. Закороченная первичная или вторичная обмотка все еще проверяется хорошо при испытаниях на сопротивление.Однако хорошие новости заключаются в том, что первичная или вторичная обмотка короткое замыкание, обычно возникает неприятный запах, и трансформатор сильно нагревается на сердечнике или кожух.

3) Выполните тест звонка с помощью тестера звонка. Проверка сопротивления или обрыва в омах на линейный трансформатор не точен по сравнению с тестером звонка.Однако есть еще один недостатком является то, что обмотка может закоротиться при полном рабочем напряжении, даже если обе обмотки проверяет нормально с помощью теста звонка.

Заключение — Первый метод — лучший выбор для точного тестирования линейного трансформатора, но сначала вы должны знать, как работает трансформатор, и попросить друга опытного техника помочь вам перед проведением теста самостоятельно. Для некоторых трансформаторов, таких как ИБП (источник бесперебойного питания), вы нужны схемы подключения, потому что вторичных обмоток так много, что вы можете запутаться.Наконец, проверка импульсного силового трансформатора отличается от проверки линейного трансформатора. Я прикрою как протестировать импульсный трансформатор в будущем.

Переключаемый силовой трансформатор

Как настроить 3D-моделирование трансформатора за 15 минут

Опубликован в 28 августа 2018 г.

Последнее, чего хотят потребители, — это подключить новое электронное устройство и почувствовать запах горящей цепи.Поэтому инженеры должны тщательно спроектировать трансформаторы, питающие небольшую электронику, используя соответствующие напряжения и токи.

Simulation помогает инженерам тестировать модели трансформаторов в различных установках, геометриях и сценариях. Когда инженеры переносят это тестирование в цифровую среду — вместо использования физических прототипов — они могут сертифицировать, оптимизировать и выводить свои трансформаторы на рынок быстрее и в рамках бюджета.

«Люди могут создавать электронные модели трансформаторов вручную, но это требует очень много времени.На одну установку может уйти целый день », — говорит Марк Кристини, ведущий инженер по приложениям ANSYS. «Чтобы решить эту проблему, мы выпустили приложение Electronic Transformer для ANSYS ACT. Приложение позволяет настроить моделирование трансформатора или катушки индуктивности примерно за 15 минут, а затем решить эту проблему ».

Как работает приложение «Электронный трансформатор»

Приложение Electronic Transformer помогает инженерам настраивать моделирование вихревых токов Maxwell 3D на платформе ACT. С помощью этого инструмента инженеры могут:

Выберите геометрию ядра из библиотеки (15) форм Philips и Ferroxcube.
Определите стратегии намотки:
- Плоский или намотанный.
- Проводники прямоугольного или круглого сечения.
Выберите материалы из библиотеки.
Добавьте новые материалы в библиотеку.
Полная настройка трехмерного анализа методом конечных элементов (FEA).

«Мастер используется для ввода параметров в три этапа: определение сердечника, определение обмотки и настройка анализа», — говорит Кристини.«Оттуда вы можете либо создать модель Максвелла и остановиться, либо решить ее полностью. После решения пользователи получат охарактеризованную частотно-зависимую модель трансформатора, совместимую со встроенным симулятором многодоменной схемы Maxwell Simplorer, чтобы они могли затем протестировать конструкцию в рамках моделирования схемы ».

При желании инженер может вручную настроить электростатическое моделирование, если он хочет оценить, как емкость влияет на конструкцию.

Приложение Electronic Transformer предназначено для настройки моделирования трансформаторов:

В диапазоне 10 кГц — 1 МГц.
С линейной частотно-зависимой проницаемостью.
С коэффициентами потерь в сердечнике Steinmetz, которые учитывают частотные эффекты.

Благодаря приложению Electronic Transformer потребители могут избавиться от страха почувствовать запах горящей электроники. Чтобы получить копию приложения Electronic Transformer, посетите магазин приложений ANSYS.
