Самодельный компрессор из холодильника: схема, описание

Самый простой самодельный компрессор из холодильника: схема и описание изготовления воздушного компрессора своими руками.

Приветствую! Хочу Вам показать, как сделать компрессор из старого холодильника.

На рисунке показана схема компрессора из холодильника.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Процесс изготовления.

На Алиэкспрессе, купил электронное реле давления-датчик на 6-8 атм, манометр, фитингов мелких, зажим для трубки компрессора, потом еще регулятор выходного давления, чтобы можно было нормально пользоваться, быстросъем (оказалось не тот, там они почти все одного типа, а у нас больше распространен похоже тип «евро», «правильный» оказалось выгоднее здесь купить), а затем еще влагоотделитель попался не дорого.

И вот уже все это пришло, в кучу сложил — компрессор почти готов казалось, ну еще раму сварить на колесиках и несколько водопроводных фитингов — сел нарисовал какие фитинги нужны и сколько (а хотел в качестве ресиверов, два баллона от огнетушителей по 10 л. вместе поставить), посмотрел потом на их цены — и крепко почесал репу — почему я не сделал этого первым делом?

Этих фитингов выходило еще чуть ли не на пару тысяч! Плюс тысячи полторы уже ушло на заказы с Али… вот так и растаяла фантазия «почти бесплатного компрессора из мотора от холодильника» — цена затеи, даже с халявным мотором, подбиралась к цене нового заводского компрессора…

И тут на Авито, попался как раз новый заводской компрессор без двигателя со всей автоматикой за 1500, решил уж лучше его взять, чем эти деньги только на фитинги выкинуть и в итоге еще черт знает что за страшная конструкция вышла бы по итогу.

Ну а с этим все просто — только уголок сварил чтоб компрессор холодоса на своем подвесе прикрутить на площадку ресивера.

Сюда же как раз пригодились два быстросъема двух разных типов и влагоотделитель
Единственно пришлось еще с Али дозаказать переходник с резьбы вн1/4 на вн5/8 чтобы трубку компрессора подключить к баллону, ибо напрямую зажима под 6мм медную трубку и вн5/8 не нашел, был только с нр1/4

В итоге это всё работает без проблем, для мастерской или гаражных дел, продуть там чего, просушить и т.п. самое то, работает бесшумно практически, но на большее производительности конечно не хватает — с ноля до 8 атм этот баллон 24 литра он качает 15 минут…

Вот и итог — такой компрессор, очень узкого применения — для рисования аэрографом, для электронной мастерской, платы там и механизмы продувать, особенно если она в жилой многоэтажке расположена, где дикий стрекот обычного компрессора быстро задолбет всех) (мне вот очень пригодился он когда на крыльчатку пылесоса налипло пыли и это давало дикую вибрацию — ничем кроме воздуха её оттуда было не убрать), так же для гаражных дел или мастерской — карбюратор там продуть или инструмент, работает бесшумно, да и держит давление легко те же 6-8 атм неделю стоит хоть бы что.

Но делать с ноля такую приблуду ради экономии совсем не выгодно — по цене оно выходит как заводской компрессор дешевый, у нас они от 4500 р. начинаются. Не знаю конечно как у них там с надежностью, этот то почти вечный — мотор этот в холодильнике молотил лет 30 и еще столько же проработает, знай себе за уровнем масла посматривай, плюс пишут что именно у этих старых моторов даже масляный насос внутри есть, который гоняет мало смазывая и охлаждая систему.

И это как то печально, вот получается есть такая вещь работающая, компрессор от холодильника, но сделать из него что то полезное выходит дороже чем купить это готовое Китайского производства.

Автор самоделки: NaiC. г. Ростов-на-Дону.

Как самому сделать компрессор из холодильника

Главная страница » Воздушный компрессор: сделать из холодильника своими руками

Портативный воздушный компрессор, малошумный, потребляющий сравнительно немного электроэнергии – это, наверное, мечта каждого владельца частного дома, дачи, гаража, объекта малого бизнеса.

Что же, мобильную установку сжатого воздуха вполне допустимо сделать самостоятельно, к примеру, взяв часть оборудования старого бытового холодильника. Каждый холодильный агрегат имеет встроенный компрессор.

Если извлечь эту деталь, дополнить её оснасткой, вот и готов воздушный компрессор из компрессора холодильника, сделанный своими руками.

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

1. Холодильные компрессоры не предназначены для работы с воздухом.
2. Производительность компрессоров бытовых холодильников низка.
3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения.

Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.

Сгоревший компрессор холодильника в результате нарушения технологических режимов работы. Такая же участь ожидает аппарат, который предполагается использовать в проекте, если не применить специальных средств защиты

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.

Низкая производительность системы холодильника — обычное дело для такой техники. Но под систему сжатия воздуха, тем более с большим значением расхода, требуется уже система высокопроизводительная

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Конструкция своими руками

Итак, если, несмотря на все отмеченные нюансы, принято решение о сборке воздушного компрессора из холодильника, можно приступать непосредственно к действиям.

Примерно такая конструкция должна получиться в результате реализации задуманной идеи. По внешнему виду претензий нет. Аппарат выглядит более чем безупречно и вполне внушительно

Первым делом следует собрать все необходимые детали проектной оснастки:

1. Ресивер воздушный.
2. Масляный сепаратор.
3. Дифференциальное реле давления.
4. Трубку медную.
5. Фильтр воздуха входной.
6. Запорную регулирующую и контрольную арматуру.

Для воздушного ресивера оптимально подходит баллон сжатого воздуха от автомобиля КАМАЗ. Пятилитровая ёмкость имеет приемлемые для бытовой среды габаритные размеры и соответствует требованиям, относительно сосудов, работающих под давлением.

Компрессор домашний, сделанный из холодильника, лучше всего оснастить одним из баллонов, которые используются на грузовых тягачах КАМАЗ. Эти сосуды соответствуют стандартам Ростехнадзора

Масляный сепаратор — он же маслоотделитель, изготавливают из трубы диаметром 50 мм, длиной 2/3 от размера длины ресивера. Внутрь трубы вкладывают металлическую сеточку (губку), которая используется для мытья посуды. Оба конца трубы закрываются металлическими блинами, оснащёнными штуцерами.

Дополнительно с небольшим отступом от любого из торцов на стенке трубы устанавливается проходной штуцер. Торцевые штуцера маслоотделителя предназначены для входа и выхода воздуха, а боковой штуцер нужен для слива масла, отсечённого вставленной внутрь металлической губкой.

Вариант конструкции маслоотделителя, который рекомендуется использовать в составе установки. Для надёжной работы системы требуется качественное отделение масла от воздуха

Дифференциальное реле давления (например, из серии РТ) применяется из числа тех, что используются на промышленных холодильных установках.

Трубка медная в достаточном количестве имеется в конструкции конденсатора бытового холодильника. По диаметру она подходит к выходному патрубку компрессора холодильника.

Фильтр воздуха на входе компрессора легко сделать из любой подходящей пластиковой ёмкости, поместив внутрь обычную поролоновую губку. Запорную регулирующую и контрольную арматуру – вентили, обратный клапан, манометры – можно купить в магазине.

Сборка воздушного агрегата

Ресивер для воздуха (например, воздушный баллон от автомобиля КАМАЗ) монтируют на шасси, сделанном из металлического уголка. Дополнительно на шасси рекомендуется установить пару колёс для удобства передвижения, опорную «ногу» и ручку.

Над верхней областью баллона закрепляется площадка под установку компрессора холодильника и кронштейн под крепление дифференциального реле давления. Сбоку к ресиверу, через хомут и выходной штуцер, закрепляется маслоотделитель.

Маслоотделитель, сделанный своими руками. Для крепления использован один хомут с кронштейном в левой части сепаратора, а правая часть прикрепляется к штуцеру входного патрубка ресивера

На входном патрубке компрессора холодильника необходимо поставить воздушный фильтр. Наличие воздушного фильтра требуется для снижения поступления в систему инородных частиц, присутствующих в воздухе.

Воздушный фильтр легко сделать из любой пластиковой ёмкости, прикрепив её через уголковый резьбовой переход к входному патрубку.

Воздушный фильтр на входном патрубке агрегата. Изготовить такой легко своими руками из подходящей пластиковой тары. Внутри корпуса фильтра поролоновая губка

Выходной патрубок компрессора соединяется через компенсационную медную трубку-теплообменник с входным штуцером сепаратора (маслоотделителя). Выходной патрубок сепаратора через уголковый переходник соединён с ресивером.

На выходе ресивера устанавливается тройник и запорный шаровый кран (выход сжатого воздуха). Через отводы тройника выход ресивера дополнительно сообщается медными трубками с дифференциальным реле и манометром. Там же ставится предохранительный клапан.

Электрическая часть и принцип действия

Схема электрическая принципиальная фактически остаётся нетронутой, за исключением небольших изменений. То есть компрессор от холодильника как питался от сети переменного тока через пусковое реле, так этот вариант и оставляют без изменений.

Другой вопрос – можно несколько модернизировать схему. Например, дополнить её выключателем, установленным на корпусе собранной установки. Всё-таки такой вариант удобнее, чем периодически втыкать-вынимать вилку из розетки при каждом применении устройства в деле.

В этой конструкции не предусмотрен отдельный выключатель электрического питания. Компрессор подключается к сети двухпроводным шнуром с вилкой через контактную группу реле давления

Также схему подачи напряжения на компрессор необходимо конфигурировать с учётом включения контактной группы дифференциального реле давления.

За счёт такой конфигурации аппарат будет отключаться сразу после достижения установленной границы давления воздуха. Вот, собственно и всё. Компрессор воздушный из холодильника можно считать сделанным.

Некоторые примечания к проекту

Собирая воздушный компрессор из деталей холодильника, часто вместо медных трубок в качестве соединительных рукавов применяют кислородные шланги. В принципе, этот вариант не исключается из числа возможных. Но следует учитывать один момент.

Поступающий из компрессора сжатый воздух содержит большое количество масла. Масло оседает на стенках шлангов, впитывается в структуру материала и со временем нарушает эту структуру.

В результате кислородный шланг теряет свойства упругости и в любой момент может лопнуть от давления, что чревато опасными последствиями.

Масло-воздушная смесь является взрывоопасной. По сути, проект изготовления компрессора должен предусматривать качественное отделение масла от воздуха. В ресивер следует подавать уже очищенный воздух.

Однако конструкция применяемого сепаратора (маслоотделителя) являет собой лишь фильтр грубой очистки. Поэтому содержание масла в воздухе для этой конструкции будет превышать все допустимые нормы, что также чрезвычайно опасно для эксплуатации.

Огнетушитель под ресивер для домашнего агрегата сжатого воздуха требуется выбирать с учётом трёхкратного запаса по давлению. Баллон от порошкового ОТ не лучший выбор

Нередко в качестве ресивера для самодельных проектов используют баллоны огнетушителей. Между тем ёмкости порошковых огнетушителей имеют низкий предел максимально допустимого рабочего давления (8-12 атм.).

К тому же такие сосуды подлежат обязательному освидетельствованию через определённый срок в соответствующих органах. Если всё-таки брать сосуд огнетушителя под ресивер, тогда приемлемым вариантом можно считать сосуды из-под углекислотных систем.

Наконец, самый важный момент. Подобные конструкции, по сути, следует регистрировать в органах Ростехнадзора, так как в составе сборки имеется сосуд, работающий под давлением более 0,07 МПа (рабочее давление установки 10 атм.).

Владельцев незарегистрированных самодельных воздушных компрессоров вполне могут привлечь к ответственности (административной и даже уголовной), стоит только случиться чему-нибудь неординарному в процессе эксплуатации оборудования с угрозой для жизни и здоровья людей.

Так что стоит тысячу раз подумать, прежде чем пытаться собирать своими руками воздушный компрессор из компрессора холодильника.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

Самодельный гаражный компрессор из компрессора от старого холодильника

Компрессор делал для племянника, так как сжатый воздух нужен всегда (чтото обдуть, подкачать колесо, покраска и т.д.), бюджет минимальный.

Исходный материал:

Фильтр топливный тонкой очистки

Компрессор с холодильника

Было куплено:

Распространенные схемы самодельных компрессоров:

Далее все видно на фото, приварил ножки к компрессору и к ресиверу, нарезал резьбу 1/4 «, для аварийного клапана, и для штуцера входа, клапан настроений на 6,5 бар, после превышения данного значения давление сбрасывается до 4 бар, заправил маслом, установил кнопку, покрасил.

Данный аппарат работает больше года, его можно использовать как компрессор и как вакуумный насос, практически бесшумный, автомобильные шины качает на ура, используется в паре с аэрографом и мини краскопультом, в планах подключить дополнительный ресивер из баллона из-под фреона.

Племянник доволен, я тоже, так как у меня 100 л большой компрессор, не всегда удобно использовать.

Видео Компрессор из холодильника своими руками

Автор: VasilyR

EuroSamodelki.ru – это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 2500 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

Делайте самоделки своими руками как мы, делайте лучше нас!

Среди любителей мастерить, компрессоры на базе холодильников, нашли определенную популярность. Мастера собирают их на основании практически любых двигателей, рассчитывая их мощность исходя из числа потребителей сжатого воздуха. В домашних мастерских можно довольно часто увидеть компрессоры собранные своими руками. Их основанием служат компрессоры от старых, отработавших свой срок холодильников. В самом деле, эти агрегаты остаются работоспособными и после того, как сам холодильник, уже давно перестал работать.

Да, они не обладают большим запасом мощности, но отличаются неприхотливостью в работе. И надо отметить, что мастера создают из них вполне достойные модели. Попробуем разобраться, что нужно для того, что бы сделать его своими руками.

Наличие такого устройства поможет при выполнении множества работ по дому, например, нанесение покрытий на стены при совершении ремонтных работы и очистке придомовой территории от мусора и пыли. Выполнение ремонтных работ в гараже. Кроме того его можно подключать к пневматическому инструменту.

Что лучше: самодельный вариант или профессиональное устройство?

В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Некоторые технические данные и особенности обслуживания

На самом деле, узнать какой напор будет создавать самодельный компрессор из холодильника довольно сложно. Но и, тем не менее, любой нагнетатель характеризуется двумя параметрами:

Первый говорит о способности устройства генерировать высокое давление без создания дополнительной нагрузки на силовую установку. Кстати, автомобильные электрические насосы могут без особых проблем создавать давление до 6 атм. Рабочее давление в автомобильных покрышках составляет 2-3 атм. И достижение этой характеристики займет минут 10. Виной тому их малая производительность.

Производительность характеризует возможности изделия прокачать заданное количество воздуха за определенный отрезок времени. То есть, чем она выше, тем быстрее выполняется наполнение емкости для хранения сжатого газа.

Для того, что бы эти характеристики были совмещены, будут востребованы или поршневой агрегат, с большим объемом цилиндра, или тот, на котором установлен мощный силовой агрегат.

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

• автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
• насос с манометром, вместо нагнетателя;
• камерный сосок;
• ремонтный комплект;
• обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

• шуруповерт или дрель;
• фрезы по металлу с титановым покрытием;
• турбина или бормашина с абразивными насадками;
• щетка по металлу;
• вальцеватель для медных трубок;
• разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Полупрофессиональный нагнетатель воздуха

Для создания полупрофессиональной установки сжатого воздуха потребуется большее количество комплектующих изделий и инструмента. В частности вместо резиновой камеры целесообразно использовать баллон для пропана. Кроме него потребуется:

1. Арматура для крепления металлических рукавов.
2. Пластины из металла, ширина которых должна быть 30-40 мм, а толщина 3-4 мм.
3. Два колесика с платформой для ее крепления к ресиверу.
4. Компрессор.
5. Метизы.
6. Арматура для настройки давления.

1. Сварочный аппарат – инвертор.
2. Шуруповерт.
3. Фрезы по металлу.
4. Шлифмашина с абразивными кругами.
5. Щетка по металлу;
6. Разводные ключи, плоскогубцы.

Рабочий механизм

Для сборки полупрофессионального нагнетателя воздуха можно использовать компрессор от неработающего холодильника, сделанного в СССР. Эти холодильники превосходят импортные аналоги тем, что способны выдавать более высокое давление воздуха.

Емкость для воздуха

В качестве емкости для сжатого воздуха, можно использовать и пропановые баллоны, и старые огнетушители. Это обусловлено тем, что эти емкости в состоянии выдержать довольно высокий напор, и обладают большим запасом прочности.

В качестве примера возьмем нагнетатель, изготовленный из огнетушителя ОУ 10. Его объем равен 10 литрам. Такой ресивер может спокойно выдержать рабочее давление до 15 атм. С него снимают пусковое устройство и устанавливают переходник.

Разумеется, при обнаружении следов действия коррозии их надо удалить с применением преобразователя. Это дело довольно простое, наружную поверхность можно просто обработать смоченной тряпкой, а для очистки внутри придется залить определенное количество жидкость и довольно длительное время встряхивать.

После того, как емкость очищена, можно приступить к установке водопроводной крестовины. После этого можно считать, что готовы две детали будущей установки.

Монтаж деталей

Для упрощения процесса сборки все детали лучше всего собрать в одном месте. Так, для монтажа нагнетательной установки и воздушной емкости допустимо использовать толстую доску.

Для крепления узлов можно использовать шпильки, предварительно укомплектованы шайбами и гайками. Ресивер устанавливают в вертикальном состоянии. Для этого можно использовать три листа фанеры. При этом в одних из них выполняют отверстие размером с диаметр ресивера. Остальные листы закрепляют к базовой доске с помощью саморезов.

Кстати, не помешает подготовить место под ресивер. Для обеспечения мобильности самодельного компрессора к основанию доски прикручивают колеса.

После проделанной работы необходимо обеспечить компрессов от попадания пыли. Для этого можно использовать фильтр грубой очистки топлива, устанавливаемый на двигателях внутреннего сгорания. Эта деталь будет играть роль воздухозаборника. Для изготовления этой системы придется задействовать резиновый рукав и входную трубку.

Здесь надо вспомнить о том, что входной напор довольно низкий, и поэтому усиливать соединение при помощи хомута не имеет смысла.

По окончании перечисленных операций мастер получить готовую систему забора воздуха, оснащенную фильтром. Но нельзя забывать и об установке масловлагоотделителя. Его задача удаление частиц влаги и масла. В этом узле будет использован фильтр топливной системы. И поэтому для установки этих узлов должны быть использованы автомобильные хомуты.

Это фильтр должен быть соединен с входом компрессора. Его задача обеспечить развязку ресивера и выхода из нагнетателя. Другими словами, с одной стороны крестовины устанавливают выход, а на другую манометра, контролирующего напор в ресивере. В этом же узле необходимо предусмотреть место для установки регулировочного реле. Практика показывает, для этой цели оптимальным решением будет использование стандартного изделия марки РМ5 или его аналогов. Задача этого изделия — отключение двигателя по достижении предельного напора в емкости и его включении, при падении до допустимого минимума.

Регулируем давление

Требуемый напор регулируют при помощи двух пружин, установленных в приборе РМ5. Большая пружина предназначена для установки минимального уровня давления, а маленькая для установки максимального. Именно таким образом устанавливают границы включения/выключения двигателя компрессора из холодильника.

Бесспорно, все электрические соединения должны быть заизолированы и пропаяны.

Испытания

После сборки самодельной установки можно приступать к ее испытаниям. То есть к выходу ресивера подключают воздушный шланг с присоединенным краскопультом, с залитой в него краской. Затем с тщательным соблюдением технологии выполнить нанесение слоя краски на подготовленную поверхность. То есть, она должна быть очищена от слоя старого покрытия и обезжирена. Если после нанесения слоя краски, отсутствуют потеки, матовые пятна, непрокрасы, то установка работает в штатном режиме и ее можно эксплуатировать при выполнении разных работ.

Уход и обслуживание самодельного компрессора

При эксплуатации такого изделия в домашнем хозяйстве необходимо:

1. Постоянно следить за герметичностью соединений воздуховодов.
2. Следить за уровнем масла и проводить его периодическую замену.
3. Отслеживать состояние электрических соединений.
4. Сливать воду из ресивера.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Компрессор своими руками — как сделать самодельный компрессор из холодильника для покраски (аэрографа)

В домашних условиях своими руками сделать можно практически все: бутерброд, поделку в садик, деревянный стеллаж для бабушкиных книг, и даже самодельный компрессор. Не стоит недооценивать сложность этих задач, ведь каждая из сфер в равной степени требует опыта, сноровки и необходимые подручные материалы. И если Вы справитесь с воздушным компрессором, то и остальные задачи окажутся под силу.

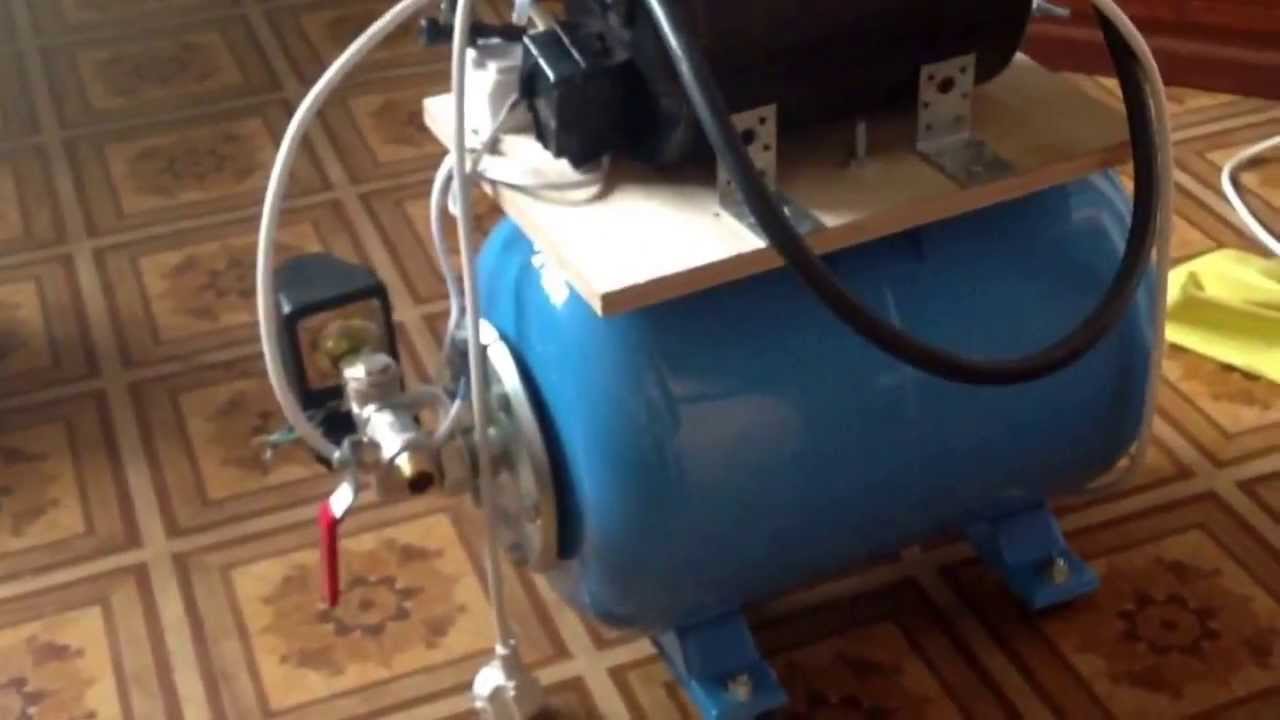

На фото — самодельный компрессор

Такой подручный нагнетатель воздуха – это не просто урок творчества для пап и взрослых мальчиков, компрессор – это действительно практичное и полезное в быту изобретение, которое поможет:

• В гараже при обработке и покраске авто, или накачке автомобильных шин;
• При оформлении стен во время ремонта;
• При пыльных и стружечных работах;
• При работе с пневматическими инструментами.

Более подробные характеристики моделей компрессоров, а также сферы их применения узнайте в каталогах онлайн магазина Tool1.

При этом хэндмейд инструмент сэкономит семейный бюджет: ведь Ваш самодельный компрессор не уступит по качеству любой фирменной модели. А на изготовление такого инструмента Вы потратите 150 – 500 гривен в зависимости от недостающих деталей.

Теоретическая подготовка к работе

Знания об устройстве и работе типичного компрессора помогут понять принцип его действия и составить визуальную проекцию будущего агрегата. Говоря простыми словами: зная простую схему, Вы сможете не отвлекаться от работы на просмотр поэтапных действий, а лишь единожды ознакомиться с деталями плана.

Компрессор – это:

• Двигатель, который нагнетает воздух из окружающей среды в устройство;
• Ресивер (баллон), который накапливает воздух;
• Манометр, который контролирует силу давления сжатого воздуха и уровень наполненности резервуара.

Основные детали обеспечивают циклическую работу компрессора, а сопутствующие – помогают комфортной работе с устройством. На примере компрессоров Intertool можно убедиться в простоте устройства.

Подготавливаем основные материалы

Чтобы сделать компрессор своими руками, достаточно тщательно осмотреться в гараже, кладовке. Наверняка у Вас найдется большая часть всех необходимых деталей для основных частей устройства.

На фото — необходимые детали для сборки компрессора

1) В качестве ресивера можно использовать те резервуары, которые способны выдерживать внутреннее давление до 8 атмосфер:

• Б/у газовые баллоны от метана, пропана;
• Старые огнетушители;
• Гидроаккумулятор с извлеченным мембранным резервуаром с газом;
• Кислородный баллон из набора для дайвинга;
• Автомобильная камера.

2) Основную часть компрессора — двигатель, возьмем со старого советского рефрижератора, мощностью до 2 кВт. Из такого двигателя выходят два-три шланга:

• Два открытых для подачи и выдачи воздуха;
• Одна запаянная трубка, которую мы применим для масла.

3) Детали, которые обеспечат автоматическую накачку воздуха и своевременную остановку. Для этого потребуется:

• Реле с датчиком давления – та деталь, которая контролирует уровень давления сжатого воздуха в баллоне: останавливает процессы нагнетания и компрессии воздуха при достижении максимального давления, спускает излишки через предохранительный клапан, и запускает двигатель при ослаблении давления;
• Выпускной клапан, через который будут выходить излишки воздуха;
• Тройник – для установки реле, тумблера и выпускного клапана, и подключения к ресиверу.

4) Пусковое реле – это обязательный элемент, предохранительный клапан, контролирующий работу устройства при оптимальной силе тока: снимает избыточную нагрузку на контактах устройства и защищает двигатель от перегревания в случае перепадов напряжения.

5) Два манометра – один для контроля давления внутри баллона, с редуктором, второй – для регулировки давления подачи воздуха в пневмоинструмент.

6) Фильтр-влагоотделитель, фильтр бензиновый и фильтр дизельный.

7) Пневморозетка – последний элемент на выходе из ресивера перед подключением пневмоинструмента. Предотвращает самопроизвольный выход воздуха.

8) Шланги (маслоустойчивые), тройники, хомуты, метизы, автомобильное масло.

Теперь, когда все составляющие готовы, осталось узнать, как сделать компрессор своими руками, то есть, как собрать все компоненты в единый агрегат.

Сборка

Важный этап предварительных работ – подготовка основных элементов к сборке: подготавливать будем баллон-ресивер и мотор холодильника.

• Подаем ток к двигателю, чтобы определить трубки для входа и выхода воздуха, отмечаем полученные результаты.
• Трубка с запаянным концом – масляная. С нее аккуратно спиливаем край, чтобы стружка не осыпалась внутрь. Сливаем старое масло и заливаем новое из шприца, автомобильное – синтетику или полусинтетику. Подбираем подходящий по диаметру винт, обматываем ФУМ-лентой и устанавливаем внутрь трубки. Сверху винт для надежности можно обработать силиконовым герметиком.
• Удаляем запорно-пусковое устройство ресивера (или срезаем, если это огнетушитель), и обрабатываем баллон от коррозии снаружи и внутри (если баллон был в употреблении). Надеваем клапан обратно и устанавливаем в отверстие крестовое соединение. Снаружи переходник можно укрепить гайкой, или уплотнить его внутри герметичной лентой. Добавьте один тройник.
• К баку привариваем несколько крепежей-заушин с отверстиями, к которым потом присоединим двигатель компрессора.

Когда подготовительные работы окончены, приступаем к основным этапам сборки.

На фото — схема устройства самодельного компрессора

• Прикрепляем двигатель компрессора к баллону при помощи шпилек, гаек и шайб.
• К трубке, через которую воздух поступает в устройство, прикрепляем поочередно бензиновый и дизельный фильтр – это очистит воздух перед работой с аэрографом.
• Трубку, выходящую из компрессора «выдох», присоединяем в крестовину (вход в ресивер-баллон), используя переходник.
• На крестовине устанавливаем реле давления, один контакт подключаем к сети, другой – к выпускному предохранительному клапану.
• К свободному отверстию крестовины присоединяем тройник, к которому монтируем выпускной клапан к последнему отверстию переходника – через него будут выходить излишки воздуха.
• Затем устанавливаем манометр с редуктором и заглушку, а от свободного отверстия пускаем шланг. Герметизируем все соединения.
• К шлангу крепим еще один манометр с регулятором давления и выносным воздушным фильтром, который улавливает частички масла и влаги, а к манометру – еще один шланг.
• На конце шланга устанавливаем пневморозетку, к которой в последствии Вы будете подключать пневматический инструмент.

Для удобства использования компрессора Вы можете сконструировать платформу или бокс для стационарной установки баллона. На видео https://www.youtube.com/watch?v=hCmzFTDpIlg Вы наглядно увидите, как сделать компрессор для покраски своими руками, и удобную подставку для него.

Если все же мысли о подобном творчестве Вас пугают, или Вы придерживаетесь здорового мнения о том, что изготовлением профессионального инструмента должен заниматься специалист, и в бюджете уже выделена графа «на компрессор», смело отправляйтесь в интернет магазин инструмента Tool1 за новым оборудованием.

компрессор из холодильника (функционал и характеристики) :: АвтоМотоГараж

Подведение итогов создания компрессора из холодильника

Компрессор общего назначения. Создавался для работы с аэрографом, но впоследствии нашел и другое применение (подкачка велосипедных и автомобильных колёс, надувание воздушных шариков, продувка отдельных частей радиоэлектронной аппаратуры, пылесосение оптических систем и дисплеев, откачка воздуха и т.д.).

Компрессор (вид с разных ракурсов):

Платформа для перемещения компрессора и мобильный короб:

Основные характеристики компрессорной установки

• Тип компрессора – поршневой, низкого давления (есть возможность использовать как вакуум-компрессор),
• Разряд – бытовой, самодельный,
• Рабочее давление – 7,5 атм (максимальное экспериментальное давление – 12 атм, по источникам сети Internet может выдать 25 атм. но при этом компрессор сильно греется),
• Объём ресивера – 1,9 литра,
• Имеется система подготовки воздуха,
• Автоматический контроль давления в системе,
• Номинальное напряжение питания сети – 220 В,
• Номинальная частота питающей сети – 50 Гц,
• Потребляемая мощность – 180 Вт,
• Габаритные размеры – ХХХХХ,
• Габаритные размеры в упаковке (в коробе) – ХХХХХ,
• Вес – ХХХХХ,
• Вес с упаковкой (с коробом) – ХХХХХ.

Характеристики компрессора

• Модель компрессора — ДХ-1010 (компрессор герметичный, одноцилиндровый, поршневой, непрямоточный, с кривошипно-шатунным механизмом и горизонтально расположенным валом),
• Частота вращения вала – 1450 об/мин,
• Диаметр поршня – 27 мм,
• Ход поршня – 16 мм,
• Объем, описываемый поршнем –  0,8 м3/ч или 13,3 л/мин (Объем всасываемого компрессором газа (в кубических метрах) за единицу времени (час), составляет его объемную производительность),
• Масса масла – 430 г,
• Масса компрессора – 14 кг.

Органы управления и функциональные элементы устройства

Органы управления:

• Выключение питания осуществляется при помощи двухпозиционного тумблера,
• Вентиль-регулятор выходного давления.

Элементы контроля:

• Индикатор наличия питания (встроенный в тумблер),
• Манометр давления в ресивере,
• Манометр рабочего давления на выходе.
• Элементы коммутации:
• Быстросъёмный разъём для выходного давления;
• Байонетное соединения для вакуума.

Система подготовки воздуха. В данной конструкции используется влагомаслоотделитель в одном блоке с регулятором выходного давления:

• Влагомаслоотделитель (фильтр сжатого воздуха) удаляет из воздуха разного рода примеси в виде твердых, жидких и газообразных включений, таких как пыль, конденсат, окалина, компрессорное масло, продукты износа пневмооборудования и другие загрязнения.
• Регулятор давления сглаживает колебания сжатого воздуха на выходе из компрессора (ресивера).

Элементы, используемые во время обслуживания устройства:

• Пробка для слива конденсата с ресивера,
• Пробка-штуцер для слива конденсата с влагомасоотделителя,
• Пробка для слива масла с компрессора,
• Пробка для заливки масла в компрессор.

Защита:

• Реле давления (отключает электродвигатель компрессора при достижении максимального рабочего давления и включает при падении давления до минимального рабочего давления),
• Аварийный клапан (сброс давления при достижении порога аварийного давления, срабатывает в случае выхода из строя реле давления),
• Заземление всех деталей и элементов конструкции с выводом на клемму штепсельной вилки европейского стандарта.



Достоинства и недостатки компрессора из холодильника

Достоинства:

• Тишина работы,
• Отсутствие передаваемых вибраций.

Недостатки:

• В процессе работы компрессор гонит немного масла (данный недостаток для меня не критичен т.к. стояла цель создать тихий компрессор).

Перечень статей по созданию компрессора из холодильника (теория, практика, доработка и т.д.):

Тестирование компрессора

Работоспособность и функционал компрессора проверял на грузовичке: Игрушка ЗиЛ седельный тягач — времён СССР



Полученные данные по итогам тестирования компрессора:

Нагнетание воздуха (объём ресивера 1,9 л.):

• от 0 до 1,5 атм (1,5 атм среднее рабочее давление для аэрографа) — 20 сек.,
• от 0 до 7,5 атм (срабатывание реле давления, отключение компрессора) — 1 мин. 50 сек.,
• от 5,5 до 7,5 атм (5,5 атм срабатывание реле давления, включение компрессора) — 35 сек.

Производительности компрессора с объёмом ресивера 1,9 литра вполне хватает для комфортной работы с аэрографом.

Аксессуары для работы с компрессором или приспособления для аэрогрофа

В процессе создания компрессора и по ходу его эксплуатации были сделаны некоторые приспособления. Развёрнутая статья тут: Приспособления для аэрографа:

Данная статья хоть и позиционируется как финальная (подведение итогов по созданию компрессора из холодильника), но это не означает что работы в этом направлении завершены …





Как самому собрать воздушный электрический компрессор

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет!  Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.

5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник, имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.


    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1/4 – НР1/8.
14. Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.


3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.


4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.


Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см².

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Как подключить компрессор холодильника по схеме без реле и с конденсатором

Схема подключения компрессора холодильника понадобится, если в приборе возникнет какая-либо неисправность. При наличии необходимых знаний и опыта работу можно выполнить самостоятельно.

Ремонт холодильника должен осуществляться профессионалами. Не пытайтесь починить прибор, не обладая нужными навыками. Обратитесь в сервисный центр.

Схема подключения компрессора

Где находится компрессор в холодильнике

Этот узел расположен сзади аппарата в его нижней части. Компрессор относится к главной детали, благодаря которой в тепловой системе циркулирует холодильный агент. В зависимости от назначения в холодильнике могут быть поставлены два узла. В движение компрессор приводит мотор. Современные улучшенные модели приборов комплектуют поршневыми компрессорами, внутри них установлен двигатель.

Поршневые устройства меньше ломаются, потому что в них исключена потеря хладагента.

Схема подключения компрессора холодильника

Знать ее должен специалист и пользователь, который сам обслуживает свой аппарат. Это поможет выяснить пригодность мотора к работе. Однако определить по какой причине произошла поломка, сможет лишь мастер.

Распиновка

На корпусе двигателя есть 3 вывода, распиновка которых обозначается буквами:

• С – общий выход;
• S – клемма пусковой обмотки;
• M либо R – клемма рабочей обмотки.

Тестер по очереди надо подсоединить к клеммам. Сначала проводят замер сопротивления пусковой и рабочей обмотки. Полученные значения складывают, потом сравнивают с сопротивлением между двумя обмотками. Его измеряют тестером. Если компрессор исправен, то данные величины будут одинаковые. Допускается незначительное отклонение.

Как подключить компрессор от холодильника без реле напрямую

Схема подключения без реле

В первую очередь прозванивают общий вывод. Затем к нему приставляют клемму, вторую присоединяют к рабочей обмотке. Важно с помощью показателя сопротивления установить, какая из них рабочая. Значение должно быть небольшим, высокое указывает на пусковую обмотку.

Необходимо знать, как подключить компрессор от холодильника без реле, иначе узел перегреется и за короткое время выйдет из строя. Следует проверить пробиваемость корпуса, иначе при касании рукой можно ощутить удар током. Для проверки обмотки левую клемму подсоединяют к обмотке на выходе, правую с другой стороны корпуса. Также проверяют и другие клеммы. Если они исправные и не пробивают, то прибор можно использовать. Такой рабочий компрессор надежный и безопасный. Если нет достаточных навыков и знаний, лучше обратиться в сервисный центр, так как специалисты точно знают, как подключить холодильник без реле напрямую.

Неправильные действия приведут к серьезным поломкам.

Как подключить компрессор к холодильнику с конденсатором

Процедура подключения компрессора прибора с конденсатором начинается с того, что двигатель к электрической сети подсоединяют при помощи клеммников. Сначала создают контакт с общим проводом, а потом рабочим. Электроэнергию на стартовый выход подают посредством короткого контакта оголенного провода.

Процедуру следует проводить с осторожностью, чтобы не поразило током. После включения в сеть из нагнетательного устройства послышится гудение. Мотор начнет дуть воздух при контакте с пусковым выходом. Так он должен поработать не больше 15 минут. Корпус может нагреться до 50°. Нельзя допускать перегревания. Электродвигатель должен запуститься. Если этого сделать не удалось, надо проверить компоненты в цепи питания.

Проверка работоспособности подключенного компрессора, запуск двигателя

Исправность компрессора определяют мультиметром. Но прежде чем это делать, нужно удостовериться, что корпус двигателя не пробивает. Если все нормально, то щупы мультиметра поочередно прикладывают к каждому контакту. Если на экране появятся цифры, значит, неисправна обмотка, о работоспособности компрессора можно судить при высвечивании знака «∞».

Для продолжения проверки с компрессора снимают кожух. От контактов отсоединяют проводку. Перекусывают трубки электромотора, которые соединяют его и другие механизмы. Окручивают болты крепления и вынимают компрессор из кожуха. Потом выкручивают винты и измеряют сопротивление между контактами. Для этого прикладывают к выходным контактам щупы тестера. Нормальным считается сопротивление от 25 до 35 ОМ. Это зависит от модели холодильника и электродвигателя. Если показания ниже или выше, компрессор необходимо заменить. Затем проверяют работоспособность манометром.

К нагнетающему штуцеру присоединяют шланг с отводом, двигатель запускают и измеряют давление в компрессоре. Если он исправен, то манометр покажет 6 Атм. Прибор следует тут же отключить, потому что давление будет быстро повышаться и механизм может сломаться. В непригодном для работы компрессоре манометр будет показывать не выше 4 Атм. Его придется убрать и установить новый. Для того чтобы заменить вышедший из строя компрессор требуются определенные навыки, так как это процесс довольно сложный. Лучше всего данную работу поручить профессионалу.

Если давление оказалось в норме, а прибор не включается, возможно, есть проблема в пусковом реле. Может так случиться, что после подключения двигателя от холодильника он не включается. Чаще всего причина в заклинивании. Исправить можно самому при помощи специального устройства с двумя диодами. Его подключают к обмоткам мотора и на несколько секунд подают напряжение. Затем через полминуты процедуру повторяют. Благодаря расклиниванию мотор удается раскачать.

Не во всех случаях определить причину неисправности холодильника можно, тестируя электрические цепи компрессора. Для пуска электродвигателя при применении инверторных устройств понадобится установленный внутри прибора электронный блок. Если такой мотор пытаться принудительно запустить, то может случиться короткое замыкание, и тогда он окончательно выйдет из строя. Правильнее в этих случаях обращаться за помощью в специализированные сервисные центры, где работают опытные мастера и имеется соответствующее оборудование.

как сделать компрессор своими руками

Компрессор в доме – вещь нужная, пусть для кого-то не каждый день, а самодельщик нуждается в нем постоянно.

Выбираем двигатель для компрессора
Оборудование
Конструкция компрессора
Приступаем к работе
Видео самодельного компрессора

Какой выбор компрессоров, пригодных для использования в домашних условиях, на сегодняшний день может предложить промышленность? Прямо скажем, ассортимент невелик, и к тому же предлагаемые образцы обладают массой недостатков, начиная от габаритов и веса и заканчивая уровнем шума.

Готовый самодельный компрессор

Получается, что самодельный компрессор будет наилучшим решением проблемы с оборудованием домашней мастерской.

Выбор двигателя

На мой взгляд, лучшим выбором для двигателя домашнего компрессора можно назвать агрегат от бытового холодильника советской эпохи. Лично я делал себе два самодельных компрессора с такими агрегатами, один блок был вертикальный (не знаю марку), а второй от холодильника Юрюзань (горизонтально расположенный).

Один компрессор предназначался для питания аэрографа, а другой работал со скобозабивным пистолетом. Никаких проблем ни с тем, ни с другим агрегатами не было. Многие могут возразить, что у них небольшая производительность, по-моему, для дома больше и не нужно. Зато при работе такой аппарат практически не слышно.

Оборудование для компрессора

Помимо двигателя и непосредственно насосного агрегата для нормальной работы компрессору необходимы и другие комплектующие части. Чтобы сделать компрессор своими руками нам понадобятся:

• Основание для всей конструкции;
• Воздушный ресивер;
• Фильтры и влагоотделитель;
• Соединительные шланги или трубки;
• Редуктор и манометр;
• Пусковая аппаратура двигателя;

Конструкция самодельного компрессора

Основание, оно же рама, может иметь какую угодно конструкцию и быть сделанным из любого подручного материала.

Например, можно использовать в качестве основы лист толстой фанеры или ДСП требуемых размеров, и разметить все узлы компрессора так, чтобы был обеспечен свободный доступ ко всем его частям.

В принципе, конструкция основания и его материалы ограничиваются только фантазией разработчика, у меня, например один из компрессоров был вообще без рамы (ниже опишу, как сделать).

В качестве ресивера чаще всего изобретательный народ использует старые ресиверы от тормозной системы КамАЗа, очень удобная вещь, есть все необходимые резьбы для штуцеров и клапан для слива конденсата. Как вариант можно применить старый пенный или углекислотный огнетушитель (лучше несколько последовательно включенных).

С таким ресивером придется немного поработать – вварить трубки и втулки для присоединения всей остальной системы.
Воздушные фильтры и влагоотделитель лучше всего использовать промышленного производства, по цене конечно дороговато (хороший комплект сейчас стоит от 3000), но качество стоит этих денег.

Изготовить воздушный компрессор своими руками без соединительных шлангов или трубок не получится. По личному опыту могу сказать, что кислородные шланги (от сварки) показывают очень хорошие результаты, недостаток один – приличная масса, а, следовательно, аэрографом работать неудобно, для него лучше использовать стандартный спиральный шланг.

С пусковой аппаратурой все понятно, используется штатное пусковое реле двигателя, добавляется только выключатель. Удобнее использовать ножную клавишу, тогда при работе руки остаются свободными.

Работа над компрессором

Расскажу, как сделать компрессор на своем примере. Началось с того, что попробовал использовать для аэрографа маленький компрессор для накачивания колес из тех, что имеются в продаже. Остался недоволен его показателями и взялся за работу.

Забрал у тещи старый холодильник, вынул из него агрегат с проводкой, остальное выбросил. Мотор зачистил шкуркой и заново выкрасил краской из баллончика, затем пошел на строительный рынок. Там подобрал кусок кислородного шланга, приобрел подходящие хомуты и выключатель.

После этого отправился к приятелям в часть и стал обладателем нового камазовского ресивера. Принес все это добро домой и начал творить нехитрую конструкцию.

Чтобы не делать раму, решил использовать ресивер в качестве основы всего компрессора. Для этого сначала вырезал из ватмана и подогнал по месту крепления под двигатель и опоры для ресивера. После того как все было готово, вырезал из стали толщиной 1,5 миллиметра детали согнул их и приварил к ресиверу. Таким образом, получился аналог заводского компрессора.

Дальше все просто – на подушках установил насосный агрегат и подключил всю электрику. Затем занялся пневматикой, на входной патрубок компрессора через отрезок шланга прикрепил топливный фильтр от Жигулей (впоследствии заменил его спаянным из проволоки каркасом, обтянутым тонким поролоном).

В резьбовую втулку ресивера вкрутил переходник для подающего шланга и соединил его с выходной трубкой насоса, в противоположную втулку встал блок влагоотделителя с редуктором и манометром, к которому прикручен газовый кран с разъемом для подключения шланга аэрографа. Попробовал – все замечательно работает, нареканий нет.

Маленький совет тем, кто соберется делать компрессор из холодильника своими руками – включите между компрессором и ресивером обратный клапан, нагрузка на мотор существенно снизится.

Удачи вам!

Создание компрессора холодильника Воздушный компрессор — страницы Matt’s Tech

Компрессор холодильника воздушный компрессор

Несколько месяцев назад я купил установку для поверхностной пайки (паста), для которой требовался источник сжатого воздуха> 100 PSI. Это поставило меня в затруднительное положение, так как я живу в многоквартирном доме, а компрессоры, которые обеспечивают такую ​​мощность, почти слишком шумны, слишком неприятны для моей жизненной ситуации.

Немного погуглив, можно найти очевидное простое решение — заменить стандартный компрессор воздушного компрессора на компрессор холодильника.Идеально.

Построив его сейчас, я могу сказать по опыту, что в теории это простая идея, но создание чего-то, что будет безопасным, надежным и долговечным, требует еще нескольких соображений и препятствий на этом пути.

В моем примере я использовал дешевый готовый компрессор из магазина DIY и выбросил компрессор, с которым он шел. Это хороший подход, потому что в нем есть все, что вам нужно, вам просто нужно установить настоящий компрессор.

Многие другие руководства в Интернете начинаются с голого бака.Если вы хотите пройти весь процесс , то есть поиск манометров, обратного клапана, предохранительного клапана, отсечки давления, регулятора, а также монтаж, электромонтаж и водопровод, тогда обязательно сделайте это, однако я предупреждаю вас, что вам вряд ли удастся сэкономить деньги , если только у вас есть все, что есть, готово к работе, но если у вас есть все, что я упомянул, вероятно, вы все равно только что разобрали полный компрессор.

Главное, на что мы обращаем внимание, — это рабочий объем — по сути, производительность компрессора, так что давайте больше.

Рабочий объем этих компрессоров закрытого типа составляет от 2 см² до 43 см². В моем случае я сразу выбрал один из самых больших, SC21F; с рабочим объемом 20,95 см² он составляет 14 кг и является одним из самых больших практичных компрессоров закрытого типа, которые можно использовать для этого приложения.

SC21F также хорошо подходит для 6-литрового бака, который у меня есть, наполняя его до 120 фунтов на квадратный дюйм за приемлемые 59 секунд. К сожалению, вся партия весит 23 кг, что затрудняет перемещение установки. Этот тип компрессора, скорее всего, будет найден в более крупном применении, таком как морозильная камера в супермаркете или кондиционер.

Конечно, вы можете пойти дальше. Компания Danfoss также производит GS34 (MFX) с рабочим объемом 34 см² — при весе 21 кг, если у вас также будет резервуар большего размера, финальная установка будет громоздким, неподвижным монстром.

Кроме того, мы переходим к большим, шумным тварям с ременным приводом, что делает все упражнение все более бессмысленным. Если вам нужен действительно большой рабочий объем, просто установите на буровую установку несколько компрессоров меньшего размера.

Если вы, как и я, купили один в профессиональном предприятии по переработке холодильников, компрессор может поставляться со всеми приваренными портами.Это сделано для предотвращения загрязнения и разливов нефти при хранении и транспортировке.

Из-за уродливой, короткой, запертой и грязной формы труб на моем устройстве мне пришлось отрезать концы труб ножовкой, что неизбежно привело к попаданию металлических опилок в компрессор. Избежать этого очень сложно.

Если у вас нет хороших чистых труб и вы не можете использовать труборез, вы в конечном итоге получите металлическую стружку внутри (резка в перевернутом виде не вариант!) — после резки вам нужно будет перевернуть ее вверх дном и слейте все масло, отфильтровав при этом все металлические опилки и прочую грязь.В качестве фильтра я использовала кухонное полотенце. После этого залейте масло заново (см. Ниже).

Не то чтобы я этого еще не сказал: эти компрессоры очень тяжелые! На моем я прикрепил его болтами из нержавеющей стали M5 к тяжелым алюминиевым уголкам, также прикрученным к креплению резервуара болтами того же класса.

Я также добавил прочную ручку из нержавеющей стали с задней стороны, чтобы ее было безопаснее перемещать. Я высверлил на рукоятках мелкую монтажную резьбу и нарезал резьбу на те же самые болты из нержавеющей стали, скрепляющие остальную часть буровой установки.

Эти компрессоры обычно имеют три порта. «Нагнетание», «Всасывание» и «Процесс» (см. Техническое описание). Нагнетание — это выход сжатого воздуха, а всасывание / процесс — это равные отверстия в верхней части корпуса, каждое из которых может использоваться в качестве входных.

В моем случае я использовал соединение «Процесс» в качестве входа. Припаял резьбу ко входу «Всасывания» и использовал ее как масляную крышку.

Ваш компрессор может отличаться . У некоторых компрессоров есть порт, который является входом, а другой — для наполнения.Включите его и посмотрите, втягивает ли один из портов больше воздуха, чем другой.

Всасывающий патрубок с припаянной к нему резьбой, переделанный как масляный колпачок.

Какой бы порт вы ни использовали в качестве входа, убедитесь, что другой закрыт.

Наверное, лучше всего спросить кого-нибудь, кто знает, что они делают

Компрессоры холодильника

— это прецизионные агрегаты, предназначенные для герметичной и незагрязненной работы, поэтому стоит иметь впускной фильтр, поскольку они не так устойчивы к откачиванию хлама, как стандартные компрессоры.

Топливный фильтр как воздухозаборник

Используйте топливный фильтр. Я отрезал один конец, чтобы увеличить поток воздуха.

Уловитель масла и влаги — обратный клапан ввинчивается в конец бака.

Я решил улавливать масло до того, как оно попадет в резервуар. Это имеет то преимущество, что вы можете четко видеть, сколько вы теряете с течением времени.

Неудобно, что в ловушке, которая у меня есть, вход находится внизу, а выход — вверху, и она не работает при установке вверх дном, что несколько усложняет установку водопровода.

Первая масляная ловушка, которую я купил на eBay за 4 фунта стерлингов, взорвалась под давлением, разбрызгивая грязное масло и воду повсюду. Купите один у продавца с хорошей репутацией.

И нет, вы не можете снова залить застрявшее масло в компрессор, потому что оно смешано с противной водой из процесса конденсации.

Мой компрессор поставлялся с обратным клапаном, ввинченным в конец бака, поэтому я использовал его повторно. Я бы не стал полагаться на компрессор как на обратный клапан, но он может работать.

В примере, который я показал здесь, я уже получил их бесплатно, потому что я основал свой на дешевом компрессоре из магазина DIY. Если вы используете что-то еще в качестве резервуара, вам придется самостоятельно подбирать и устанавливать эти предметы!

Компрессоры для использования с хладагентами R134a (и аналогичными), скорее всего, будут заполнены полиэфирным маслом (POE). Это особый тип масла, которое хорошо взаимодействует с хладагентом.

В первые несколько лет использования этой установки у меня была привычка время от времени выливать и заменять это масло, но теперь с меня его достаточно. Настоятельно рекомендую заменить это масло на обычное компрессорное масло.

Причина в том, что масло POE гигроскопично (то есть впитывает влагу). Это само по себе не обязательно является проблемой, однако, когда эта комбинация нагревается, что происходит внутри поршневой камеры, в результате химической реакции образуется сильная кислота.

Фильтр разрушен кислотой, образованной из нагретого полиэфирного масла и воды

Эта кислота откачивается из компрессора, и в моем случае она попала (и в то же время разрушилась) маслоуловитель.Мы ясно видим, что он изрядно потрепал стальные трубы.

У вас нет , чтобы заменить его на , но если вы оставите его там, у вас на дне компрессора будет вариться токсичный суп, так как он со временем всасывает влагу из воздуха, что маловероятно. делать это много хорошего в долгосрочной перспективе.

Это не проблема для холодильного оборудования, потому что система изолирована от внешнего мира, и нет никаких шансов попадания влаги внутрь.

Замена полиэфирного масла на обычное

Прежде чем заливать в него обычное масло, необходимо сначала избавиться от того, что там находится, промыв его.

Промывка компрессоров

не одобряется в холодильной промышленности — обычно это делается с остальной частью системы, когда заменяет компрессор , но, поскольку это часть, которую мы хотим сохранить, нам придется делать вид, что мы не знали.

Я не уверен, какие растворители подходят для этой задачи. Я считаю очень эффективным промывочный раствор R134a. Это не очень дешево, но выполняет свою работу и ничего не оставляет после себя.

ВНИМАНИЕ: Этот материал ядовит и легко воспламеняется.При обращении с ним надевайте перчатки и респиратор.

Техника проста. Залейте растворитель в технологическое (заправочное) отверстие в том же количестве, в котором обычно содержится масло, затем закройте все отверстия, хорошенько встряхните компрессор, прополощите его, затем слейте. Оставьте компрессор на пару часов, чтобы оставшийся растворитель испарился.

Утилизируйте отработанный растворитель и масло ответственно.

Выбор масла на замену

Подойдет практически любое масло, предназначенное для использования с воздушными компрессорами.Судя по тому, что я читал, синтетические масла работают лучше, но минеральное масло тоже подойдет.

Заправка

В моем случае SC21F должен содержать 550 мл масла. Правильный объем масла см. В паспорте компрессора.

Я использовал фитинги BSP 1/4 дюйма с 8-миллиметровыми зазубринами и 6-миллиметровый резиновый шланг для сжиженного нефтяного газа, потому что он двухслойный, имеет оплетку между слоями и не боится нагреваться.

Я бы не рекомендовал использовать трубы винилового или алакатенового типа, так как они плавятся и лопаются.

При нормальном использовании всасывание этих компрессоров представляет собой постоянную подачу холодного хладагента, что фактически означает, что компрессор не может перегреваться, но в этом случае это воздух комнатной температуры, что делает перегрев реальной проблемой.

Похоже, что на моем устройстве нет защиты от перегрева. Он просто будет работать до самоуничтожения. Его хватит примерно на 15 минут использования и примерно на 30 минут с принудительным воздушным охлаждением; после этого его нужно дать остыть.

Также обратите внимание, что все оборудование на выходной стороне (шланги, фитинги, маслоуловитель) может сильно нагреваться. Я рекомендую направить на него мощный вентилятор при интенсивном использовании.

После многих лет безотказной работы я недавно решил сделать несколько обновлений, решив все «проблемы», которые у меня были с этим воздушным компрессором.

Медные трубы

Изначально я делал его с резиновыми шлангами. Легко, но со временем они, как правило, погибают. Если вы хотите, чтобы ваш компрессор работал очень долго, я бы порекомендовал сразу перейти к металлическим трубопроводам, как я сделал здесь.Как всегда, необходимая ориентация этого очищенного фильтра несколько усложняет задачу. Я использовал 10-миллиметровые трубы с обжимными фитингами. Хороший и прочный, но не слишком большой для этого приложения.

Соленоид автоматического сброса

Одна из вещей, которая действительно раздражала меня по этому поводу, — это необходимость опорожнять бак после использования. Обычно это шумная, грязная и неприятная задача, поскольку конденсат на дне резервуара вырывается из клапана на нижней стороне.Другая проблема в том, что я храню этот компрессор в труднодоступном месте.

Я проложил медную трубку диаметром 6 мм с нижней стороны резервуара до этого нормально открытого клапана , который закрывается при включении компрессора, а затем, когда он выключается, содержимое резервуара автоматически выгружается в ведро, и мне не нужно приближаться к нему. Бум.

Я вставил кусок пластика с отверстием диаметром 1 мм в муфту, чтобы замедлить процесс разряда.Без этого танк разряжается с ужасающей скоростью, производя огромного шума .

Оказывается, соленоидные клапаны на 240 В очень сильно нагреваются, поэтому я добавил к ним еще и радиатор — в основном, чтобы не обжечься.

Колеса

Невероятный вес этой штуки по-прежнему вызывает у меня разочарование, поэтому я поставил несколько колес, чтобы действительно двигать ею, не выпячивая спину. Также выше видно место, где я проложил старый нагнетательный клапан до электромагнитного клапана.

Вход питания IEC

Одной из опасностей при перемещении является свисающий шнур питания. Если вы наткнетесь на него, пытаясь сдвинуть с места, вы, вероятно, попадете в серьезную аварию. Намного безопаснее иметь возможность отсоединить его. Мне пришлось добавить эту коробку, чтобы разобраться с дополнительной проводкой для электромагнитного клапана, поэтому наденьте на нее разъем IEC, пока я работал.

Все компрессоры поставляются с регулятором давления. Удобная функция. Я обнаружил, что мне приходится пресмыкаться перед компрессором каждый раз, когда я хочу отрегулировать это так, чтобы это было неудобно.Вместо этого я снял его и прикрепил несколько муфт, чтобы иметь его там, где он мне действительно нужен.

Я сомневаюсь, что многие другие построят свои на том же уровне, что и я, но это должно, по крайней мере, покрыть все потенциальные ловушки, прежде чем вы соберете кучу битов только для того, чтобы обнаружить, что они не соответствуют вашим потребностям.

Я очень доволен своим!

Как я построил сверхтихий заводской компрессор из деталей холодильника

Мне нужно было построить очень тихий компрессор большой мощности для изготовления идентификационных моделей и прототипов в моем магазине.Тот, который у меня есть, довольно громкий и не имеет той мощности, с которой я мог бы работать по литью уретана. Я купил 6-галлонный воздушный баллон на eBay за 35 долларов, включая доставку, у парня из Индианы. Далее мне понадобился компрессор холодильника.

Зачем нужен компрессор холодильника? Три причины: 1) вы можете получить 100-300 Вт от типичного компрессорного агрегата; 2) они могут подавать 0,7 — 1 куб. Фут / мин воздуха при давлении более 500 фунтов / кв. Дюйм; 3) они маленькие и не занимают много места.

Мне повезло, и у меня есть приятель, с которым я играю в хоккей, который занимается ремонтом небольшой бытовой техники.Он смог предоставить новый компрессор на замену, который не требовался на работе. Он также смог предоставить мне некоторые медные трубы, необходимые для проекта. После этого все остальное было довольно просто. О, и это, безусловно, помогает иметь доступ к большому количеству хорошего производственного оборудования. Вот как это получилось.

ВНИМАНИЕ: Работа с холодильником может быть очень опасной. Компрессоры находятся под высоким давлением, и разрыв трубопровода под давлением может вызвать мгновенное обмерзание, если хладагент коснется кожи.Хотя большинство современных холодильников не используют фреон, сброс некоторых типов хладагентов в некоторых местах также может считаться незаконным. Техник может помочь безопасно избавиться от хладагента.

В видео я шаг за шагом покажу вам, как собрать компрессор из деталей, которые вы можете купить на Ebay и в местном хозяйственном магазине, на свалке металлолома или из старого холодильника (с дополнительным значком Motörhead).

Присоедините компрессор к воздушному баллону

Сначала я построил переходную пластину, чтобы соединить резервуар с двигателем компрессора.Я построил это из старой крышки сервера IBM «Big Iron». Я сделал картонный шаблон, а затем перенес его на листовой металл и загнул края для дополнительной прочности. Затем я нанесла немного грунтовки и краски, чтобы закончить обнаженный металл.

Подсоедините медную трубку

Затем я установил двигатель на кронштейн и соединил сторону компрессора с резервуаром с помощью медных трубок и одностороннего обратного клапана, чтобы воздух не выходил из резервуара обратно через компрессор. впуск.

Добавьте запорный клапан, который у вас еще есть из колледжа

В работе с компрессором я использовал некоторые детали, которые у меня были, включая запорный клапан давления, который у меня был, когда я учился в Pratt в конце 80-х, использовался для общежития установка аэрографа. Он по-прежнему отлично работал и без проблем мог выключить двигатель.

Сделайте это очень тихим

Ключом к тому, чтобы сделать все это очень тихим, является создание впускного коллектора, который поглощает шум компрессора.Для этого я использовала использованный металлический аэрозольный дорожный крем для бритья. Он уже имел отверстия на обоих концах и идеально подходил для моих нужд. Я набил его латунной ватой, чтобы поглотить звук, и добавил пену с открытыми ячейками для фильтра. Сочетание металлической банки и латунной ваты значительно приглушает звук и делает всю установку чрезвычайно тихой.

Добавьте правильную графику Metal Band

И последнее, но не менее важное: я добавил несколько значков Motörhead, чтобы придать ему характер (R.I.P Lemmy).Веселая сборка и незаменимая часть торгового оборудования при создании моделей и прототипов промышленного дизайна.

Как узнать, сломался ли компрессор холодильника?

Компрессор вашего холодильника сломан?

Автор: Эрин Уайт
Категории: пивные пещеры

Изображение предоставлено: http: // www.brewpi.com/brewpi-fridge-conversion-13/

Есть много разных причин, по которым холодильник не может работать должным образом, и множество проблем, которые могут привести к испорченным, испорченным продуктам на сотни долларов. К сожалению, если вы не обращаете пристального внимания на свой холодильник, вы можете обнаружить, что легко пропустить «предупреждающие знаки» неисправного прибора — до тех пор, пока молоко не станет кислым, а салат там не завянет.

Холодильник обычно включается и выключается, чтобы поддерживать соответствующую температуру, поэтому многие люди ошибочно думают, что тихий прибор только что отключился в своем цикле, хотя на самом деле его компрессор перестал работать.Хотя сломанный компрессор — это всего лишь одна из распространенных проблем холодильников, он также может быть одной из наиболее часто игнорируемых.

Контрольный шум компрессора

Ваш компрессор включается и выключается — это то, что вы слышите (или не слышите) в разные моменты дня: вы слышите слабый гудящий звук из холодильника и знаете, что он работает. Это компрессор, который вы слышите. Однако, если вы давно не слышали этот звук, возможно, ваш компрессор сломался.Отодвиньте прибор от стены и постойте, чтобы послушать несколько минут и посмотреть, слышите ли вы звук работающего мотора или тихое жужжание. Если вы не слышите шума, ваш компрессор не работает. Если вы слышите гудение, но продукты в вашем холодильнике теплые, возможно, ваш компрессор работает неправильно (или это может быть другая проблема, вызывающая проблему в целом).

Shake n ’Tell для неисправного компрессора

Если вы готовы провести небольшое исследование самостоятельно, прежде чем обращаться в сервисную службу по поводу неисправного компрессора, попробуйте этот простой тест, чтобы определить, неисправен ли ваш компрессор:

1. Возьмите отвертку с плоским жалом, отодвиньте холодильник от стены и отключите его от сети.
2. Найдите панель сбоку компрессора; он удерживается одним или двумя винтами. Идите вперед, ослабьте винты и снимите панель.
3. Вы увидите устройство, называемое реле стартера, которое следует отсоединить от компрессора. Реле имеет размер и форму меньшего картриджа с чернилами принтера.
4. Возьмите реле в руку и слегка встряхните. Если оно дребезжит, это реле неисправно и его можно заменить примерно за 20 долларов.
5. Если вы встряхнете реле, но дребезжания нет, скорее всего, реле в порядке, но компрессор плохой.

Если компрессор неисправен, ремонт может стоить дороже, чем ремонт нового устройства. Убедитесь, что ваше устройство все еще находится на гарантии, а если нет, свяжитесь с Almcoesales.com, чтобы получить качественную замену по доступной цене.

Что происходит, когда в холодильнике гаснет компрессор? | Руководства по дому

Даниэль Смит Обновлено 30 января 2021 г.

Компрессор холодильника является сердцем его системы охлаждения, но что именно происходит, когда компрессор в холодильнике выключается? Возможно, более важным является вопрос о том, как предотвратить это как можно дольше.Компрессор является наиболее важной частью трехкомпонентной системы, включая змеевики конденсатора и вентиляторы, и все они работают вместе для охлаждения замкнутого изолированного пространства. Когда один элемент этой системы выходит из строя или работает с меньшей эффективностью, компрессор усерднее работает, чтобы компенсировать это, что быстрее изнашивает его.

Подсказка

Если компрессор в вашем холодильнике изнашивается, он, вероятно, будет работать чаще, или вы заметите такие проблемы, как порча продуктов.

Для чего нужен компрессор?

Strike Check объясняет, что хороший холодильник может иметь срок службы 17 лет и более, но отсутствие технического обслуживания может резко сократить это время.Кроме того, определение вышедших из строя компонентов, помимо компрессора, может помочь снизить затраты на ремонт.

Real Simple утверждает, что компрессор фактически представляет собой своего рода насос, который сужает пар хладагента (фреон), циркулирующий через систему змеевика конденсатора, повышая его давление и толкая его в змеевики снаружи холодильника. Вентиляторы втягивают воздух по краям холодильника и обдувают его змеевики, и когда горячий газ в змеевиках достигает более прохладной температуры воздуха на кухне, он охлаждается и становится жидкостью.Тепло передается от газа воздуху и уносится за холодильник. Вот почему пространство за холодильником и под ним обычно очень теплое.

На этом этапе жидкий хладагент под высоким давлением, теперь имеющий более низкую температуру, течет в змеевики внутри холодильника и морозильника, где другой набор вентиляторов обеспечивает циркуляцию воздуха внутри змеевиков. Жидкость поглощает тепло из воздуха в холодильнике, превращаясь в газ и унося тепло изнутри. Горячий газ возвращается в компрессор, и процесс начинается снова, за счет того, что компрессор периодически включается и выключается в соответствии с термостатом холодильника.

Мой компрессор выходит из строя?

Во время работы компрессор издает характерный жужжащий звук, и вы можете слышать щелчок, когда он включается или выключается. Прослушивание паттерна этих двух звуков многое расскажет вам о работе вашего компрессора. Если вы слышите, как компрессор щелкает несколько раз за короткое время, он быстро включается и выключается, и это указывает на то, что он перегревается, а температура внутри холодильника слишком высокая. Постоянное гудение компрессора, громче, дребезжания или скрежета — это признак того, что он может быть механически заблокирован и нуждается в замене.

Компрессор автоматически выключится, когда агрегат станет достаточно прохладным, а в более теплые летние месяцы он проработает дольше. Если вы видите внезапный скачок в счетах за электроэнергию, это может быть признаком того, что ваш холодильник изо всех сил пытается поддерживать температуру. «Чем дольше компрессор должен работать для поддержания низких температур, тем он ближе к отказу», — объясняет Эй Джей Мэдисон.

Порча продуктов и образование льда являются признаками проблемы. Накопление инея указывает на то, что в системе слишком много или недостаточно охлаждающей жидкости (фреона), что может быть вызвано утечкой в ​​системе или неправильной подзарядкой, если ваш холодильник недавно проходил техническое обслуживание.

Продление срока службы холодильника

Служба ремонта и установки бытовой техники Сан-Диего отмечает, что регулярное техническое обслуживание поможет продлить срок службы холодильника и снизить расходы на электроэнергию. Держите змеевики на задней и нижней части холодильника в чистоте, используя сжатый воздух и некоррозионную чистящую жидкость. Проверьте резиновую прокладку на дверях и замените ее, если она потрескалась или деформировалась. Уберите лишние предметы из холодильника и морозильника, чтобы увеличить поток воздуха и снизить нагрузку на систему охлаждения.Убедитесь, что за холодильником и вокруг него есть место для нормального воздушного потока, чтобы обеспечить лучшее охлаждение, и постарайтесь, чтобы вентиляторы были чистыми и работали свободно.

Компрессор, как правило, является самым дорогим компонентом вашего холодильника, и если ремонт обходится более чем вдвое дешевле нового холодильника, часто рекомендуется приобретать более новую, более энергоэффективную модель. Перед принятием решения дважды проверьте гарантию на свой холодильник, так как и продавец, и производитель иногда покрывают разный срок службы холодильника.

17 планов самодельных холодильников, которые можно легко сделать своими руками

Если вы относитесь к тому типу людей, которые любят мастерить и делать вещи самостоятельно, создание собственного холодильника своими руками может показаться амбициозным проектом, который вам понравится.

Для всех, кто хочет попробовать, мы заглянули в Интернет, чтобы узнать, что пробуют другие люди, и вот 17 лучших планов, которые мы нашли, как построить холодильник своими руками.

1. Портативный мини-холодильник «сделай сам»

Если вам нравится этот блоггер и вы любите пить холодную газировку на ходу, вы можете скопировать его дизайн для мини-холодильника «сделай сам», который идеально подходит для того, чтобы брать с собой в машину.Вы найдете список всех материалов, которые вам понадобятся, подробные схемы и четкие инструкции, которым нужно следовать при сборке, поэтому, если вы хотите построить собственный холодильник своими руками, этот план — отличное место для начала.

Проверьте детали плана

2. Как работает охлаждение

Для всех, кто хочет построить холодильник своими руками, но не знает, как он работает, это информативное видео на YouTube будет быть бесценным источником информации.Хотя он может не объяснять подробно, как его построить, он дает вам отличный обзор того, как работают холодильники, помогая вам понять основные концепции, прежде чем создавать свой собственный. По этой причине мы думаем, что он более чем заслуживает места в нашем списке и рекомендуется к просмотру всем, кто заинтересован в его создании.

3. Как сделать самодельный холодильник

Никто не сказал, что создание работающего самодельного холодильника — простая задача, но если вы задумаетесь, с правильным планом следовать, это далеко не невозможно.И для всех, кто хочет попробовать, это план, который предоставит вам всю информацию, необходимую для попытки реализовать проект. Вам нужно будет купить несколько единиц специализированного оборудования, но все подробности включены в план, поэтому, если вам интересно, почему бы не проверить это?

4. Холодильник DIY, который почти не потребляет энергии

Холодильники — это важные приборы, без которых большинству людей пришлось бы бороться, но проблема в том, что даже самые энергоэффективные, как правило, сжигают электричество, поскольку они оставил включенным все время.Однако самодельный холодильник, который представляет этот блог, имеет гораздо более высокую энергоэффективность, что означает, что он может сэкономить деньги и в то же время помочь защитить планету. И если это звучит слишком хорошо, чтобы быть правдой, прочтите это, чтобы увидеть, как они это сделали.

Проверьте детали плана

5. Сборка DIY Walk-In Cooler

YouTuber в этом видео не просто делает самодельный холодильник, он конструирует полноценный холодильная камера.Это может быть более масштабный проект, чем многие люди готовы попытаться, но если вы ищете что-то, чем вы будете заняты большую часть недели, этот видеоплан должен вас заинтересовать.

6. Как построить свой собственный холодильник

Многим людям нравится строить самодельную мебель и другие вещи для своих домов, потому что это позволяет им экономить деньги, но, возможно, не многие из них подумают о создании холодильника своими руками. Однако с учетом того, что цены на холодильники постоянно растут, все больше и больше людей могут захотеть попробовать — и если вы один из них, возможно, стоит взглянуть на этот блог.Вы найдете простое пошаговое руководство, в котором объясняется, что делать (хотя мы также были бы признательны за несколько фотографий), и если вы готовы потратить время и усилия, скопируйте этот план. отличный способ сэкономить много денег.

Проверьте детали плана

7. Сделайте свой собственный компрессорный холодильник / морозильник Danfoss по дешевке

Возможно, вы не захотите делать полный холодильник с нуля, но если хотите Чтобы узнать, как преобразовать холодильник Данфосс в холодильник, работающий в автономном режиме, этот план покажет вам, что делать.Как объясняет YouTuber, он исследовал это в Интернете, но не смог найти никакой информации, поэтому просто пошел дальше и попробовал сам. Это видео — результат его экспериментов, и его необходимо просмотреть всем, кто хочет попробовать что-то подобное.

8. Холодильник своими руками, потребляющий 0,1 кВтч в день

Вот план, если вы не хотите строить холодильник с нуля, но хотели бы модифицировать старый, чтобы сделать его в десять раз более эффективным.Это интересная идея, поскольку, если сделать холодильники такими эффективными настолько просто, почему производители не делают это за нас? Мы предоставим вам ответ на этот вопрос, но, возможно, этот план поможет вам принять решение.

Проверьте детали плана

9. Изготовление холодильника на 12 В

Если вы похожи на этот YouTuber, который часто отключается от сети, вам может понадобиться холодильник или холодильник. который разряжается от батареи, и для всех, кто может иметь отношение к этой ситуации, это видео покажет вам умный способ что-то настроить.Это простой план, в котором используется изоляция из пенополистирола вместе с несколькими другими необходимыми элементами. Он не слишком усложняет ситуацию, поэтому, если вам понадобится что-то подобное, мы уверены, что вы оцените его идеи.

10. Создание собственного мини-холодильника

Для всех, кто любит создавать классные вещи — или, действительно, для тех, кому из практических соображений нужен относительно недорогой самодельный холодильник — вот отличный план для чтения. В нем показано, как сделать холодильник своими руками из пластины Пельтье, пенополистирола и некоторых других кусочков — и это тоже выглядит потрясающе.Вся необходимая информация размещена на сайте, и ее несложно воссоздать дома, поэтому, если вы хотите попробовать, почему бы не попробовать?

Проверьте детали плана

11. Как покрасить холодильник и украсть вид на 2000 долларов

Этот план не говорит вам, как построить холодильник, но он знает расскажут, как сделать макияж своими руками, чтобы он выглядел как модель высшего класса за 2000 долларов за небольшую часть стоимости.Нам нравится, как он выглядит в конце, и есть много возможностей адаптировать его к вашему вкусу, что делает этот план достойным внимания.

12. 6 простых обновлений, чтобы превратить ваш старый холодильник в умный

В наши дни практически все может быть «умным», от телевизоров до дверных звонков, и холодильники не исключение. Проблема в том, что умные приложения намного дороже, чем «глупые», если только вы не знаете, как их сделать своими руками. Если вы хотите сэкономить кучу денег, превратив свой глупый холодильник в умный, вот шесть хитростей, которые покажут вам, как это сделать, и позволят вам управлять своим холодильником со смартфона, не тратя тысячи долларов.

Проверьте детали плана

13. Создайте свой собственный холодильник

Это еще одно видео, которое мы хотели включить в наш список, потому что оно дает вам отличный обзор науки, лежащей в основе охлаждение. Как и в случае № 2, он не дает вам подробного плана по его созданию, но знание фактов, лежащих в основе его работы, поможет вам понять, что потребуется, если вы захотите попробовать построить свой собственный.

14. DIY Холодильник с солнцем и влажным полотенцем

Нам понравился этот план, потому что он основан на научных достижениях в области охлаждения и использует его для создания «холодильника», не требующего электричества! Это удивительный метод, и трудно поверить, что он работает, но с наукой не спорят, так почему бы не испытать его, чтобы убедиться в этом?

Проверьте детали плана

15. Прототип мини-холодильника Пельтье / TEC

В этом видео на YouTube показано, как построить самодельный холодильник с помощью пластины Пельтье.Одно можно сказать наверняка, когда дело доходит до DIY, и этот опыт — лучший учитель. Мы всегда должны учиться на своих ошибках, но также неплохо учиться на ошибках других, поэтому нам не нужно делать их самим — и если вы можете согласиться с этим мнением, посмотрите это видео, прежде чем начинать строить. .

16. Самодельный холодильник «горшок в горшке»

Это еще один гениальный план низко-технологичного холодильника, на этот раз сделанного из пары цветочных горшков.Он работает по тому же принципу, что и # 14, и способен охлаждать воздух внутри до 40 ° F, что примерно соответствует температуре магазинного холодильника. Нам нравятся подобные планы, которые делают удивительные вещи с наукой, и их очень легко воспроизвести дома.

17. Как сделать холодильник дома

Если вы готовы потратить деньги на комплектующие, вполне возможно построить домашний холодильник за небольшую часть стоимости. покупки в магазине.Если вы хотите попробовать, это видео дает вам всю необходимую информацию, рассказывая о том, что вам нужно купить, и о том, как все это соединить. Это очаровательные часы, которые легко скопировать дома, что делает их еще одним планом, который нам очень понравился.

Множество интригующих планов попыток

Как видите, есть много способов построить холодильник своими руками, от простых низкотехнологичных вариантов до более продвинутых моделей, которые могут соответствовать покупным в магазине машинам.

Мы надеемся, что вам понравилось читать и смотреть эти планы так же, как мы их для вас находили, и надеемся, что помогли вам найти вдохновение и попробовать создать один из них самостоятельно.

Как заглушить шумный компрессор холодильника?

Не знаете, как заглушить шум компрессора холодильника? Мы вас прикрыли.

В этой статье речь пойдет о:

• Что такое компрессор холодильника
• Как он работает
• Советы по устранению шума компрессора холодильника

И многое другое!

Вы не сможете полностью оценить тихий холодильник, пока не почувствуете шумный. Если ваш холодильник издает странные звуки, которых вы раньше не замечали, это признак того, что его нужно починить.

Что такое компрессор холодильника?

Компрессор холодильника действует как насос и двигатель, который обеспечивает циркуляцию хладагента в холодильном цикле.

Холодильный цикл состоит из четырех основных компонентов, включая:

1. Змеевики испарителя
2. Змеевики конденсатора
3. Расширительный клапан
4. Компрессор

Как работает компрессор холодильника?

Компрессор выталкивает пары хладагента в змеевики внутри холодильника, одновременно повышая давление хладагента.В газообразном состоянии хладагент достигает комнатной температуры и превращается в жидкость.

Охлаждается, проходя через змеевики холодильника и морозильника. Он поглощает тепло внутри холодильника, в результате чего понижается температура воздуха.

Когда хладагент завершает свой цикл, он испаряется в виде пара и возвращается в компрессор. Процесс испарения происходит при -33 ° C (-27 ° F).

Шумы компрессора холодильника

Нормально работающий холодильник издает почти незаметные шумы.Однако, когда холодильник со временем изнашивается и рвется, компрессор выходит из строя, вызывая громкие звуки.

Есть несколько типов шумов, которые вы можете услышать из холодильника, которые могут быть связаны, а могут и не быть связаны с компрессором.

Если вы слышите булькающий звук, вероятно, это связано с таянием льда. Холодильник также может постоянно вибрировать; это происходит, когда он неравномерно расположен на полу.

Когда масло течет в компрессор, есть вероятность услышать капающий шум; однако иногда во время цикла оттаивания в дренажный поддон может стекать вода.

Иногда вы можете слышать другие шумы, такие как стук, жужжание, скрежет, дребезжание и хлопки. Все это сильно зависит от вашего типа холодильника и не обязательно указывает на неисправность вашего холодильника. Фактически, с большинством шумов можно справиться самостоятельно.

Как уменьшить шум шумного компрессора холодильника

Есть шумный компрессор холодильника? Не волнуйтесь. Вот несколько способов избавиться от шума и восстановить нормальную работу холодильника.

Определите, почему и где возникает шум

Было бы полезно, если бы вы нашли основную причину шума, исходящего от компрессора холодильника. Проверьте, нет ли вибрации пола, которая является распространенной проблемой для холодильников, которые расположены на полу неравномерно.

Ножки холодильника должны находиться на одном уровне с полом.

Лучший способ справиться с вибрацией пола — подложить под холодильник толстый резиновый коврик. Вы также можете прикрепить антивибрационные прокладки к ножкам холодильника.

Также проверьте исправность вентиляторов и замените их.

Звукоизоляция изнутри холодильника

Шум, исходящий изнутри холодильника, может исходить от компрессора и вентиляторов испарителя. Звукоизоляция внутренней части холодильника может значительно снизить шум от холодильника.

Используйте винил с массовой загрузкой (MLV), чтобы покрыть внутреннюю часть холодильника. Этот материал является наиболее эффективным решением для минимизации воздушных шумов.Вы также можете покрыть двигатель конденсатора MLV.

Использовать белые шумы

В качестве временного решения вы можете использовать машины с белым шумом для воспроизведения мелодий, которые нейтрализуют дребезжание и жужжание вашего холодильника.

Переставить холодильник

Неправильное размещение влияет на работу компрессора холодильника. Поэтому рекомендуется попробовать перенести холодильник в другое место.

Заполните холодильник предметами

Пустые сосуды производят больше всего шума.Наполнение холодильника напитками и едой может помочь свести к минимуму шум компрессора. Пустой холодильник время от времени включается и выключается, а наполненный — нет, поскольку он должен поддерживать свежесть содержимого.

Очистите компрессор и вентиляторы

Грязь и пыль могут накапливаться вокруг вентиляторов и компрессора холодильника, вызывая неисправности. Было бы лучше, если бы вы регулярно чистили вентиляторы и компрессор, чтобы предотвратить накопление грязи и шум компрессора.

Заменить мотор вентилятора

Двигатель вентилятора конденсатора вращает вентилятор, создавая охлаждающий эффект для змеевиков конденсатора. Двигатель работает одновременно с вентилятором испарителя и компрессором, и когда он выходит из строя, он может усилить шум холодильника.

Если у вас неисправный двигатель вентилятора, возможно, вам придется его заменить. Вам понадобится торцевой ключ и новый мотор вентилятора.

Вот шаги, которые необходимо выполнить при замене двигателя вентилятора конденсатора.

1. Отключите холодильник от источника питания.
2. Закройте кран подачи воды.
3. Выдвиньте холодильник вперед, чтобы получить доступ к задней панели.
4. Отсоедините водопровод и выверните винты на задней и нижней панелях.
5. Найдите вентилятор и отсоедините жгут проводов от двигателя конденсатора.
6. Используйте торцевой гаечный ключ, чтобы вывернуть винты, крепящие двигатель к его монтажному кронштейну.
7. Возьмите новый вентилятор и прикрепите его к монтажному кронштейну с помощью соответствующих винтов.
8. Подсоедините жгут проводов и сдвиньте лопасть вентилятора к валу двигателя.
9. Установите на место заднюю и нижнюю панели.
10. Установите на место водопровод к впускному клапану холодильника. Обязательно затяните клапан, чтобы предотвратить утечку.
11. Подключите холодильник к источнику питания и осторожно верните его в исходное положение, оставив пару дюймов между стеной и задней панелью для лучшей вентиляции.

В заключение

Компрессор холодильника может издавать шум по многим причинам.Понимание того, как заглушить шум компрессора холодильника, необходимо для вашего душевного спокойствия!

Важно диагностировать причину шума, прежде чем пробовать различные решения для снижения шума компрессора. Использование звукоизоляционного материала, антивибрационной пены и винила с массовой загрузкой может помочь снизить шум.

Кроме того, вы можете попробовать переместить холодильник в другое место и наполнить его предметами, чтобы заглушить громкий компрессор.

Если шум не исчезнет, ​​не бойтесь обратиться за помощью к профессионалу.Не стесняйтесь обращаться к нам с любыми вопросами. Спасибо за прочтение.

8 креативных способов снизить шум шумного компрессора холодильника

Кому-то это может показаться небольшой неприятностью, но я считаю, что шумный холодильник — одна из самых неприятных вещей. Обычно весь этот шум издает компрессор, поэтому я решил найти несколько творческих способов снизить шум в холодильнике.

В этой статье я рассмотрю несколько творческих способов сделать ваш холодильник тише, а также несколько советов по устранению этой проблемы.В конце концов, стоит убедиться, что холодильник исправен, прежде чем пытаться сделать его звукоизоляцией.

Что шумит в вашем холодильнике?

Понятно, как сделать работу холодильника тише, так как это может сильно раздражать, когда вы просто пытаетесь расслабиться дома. Однако стоит попытаться определить источник шума , прежде чем пытаться скрыть его. В конце концов, этот шум может указывать на то, что что-то плохо закреплено или сломано.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Тем не менее, холодильники в любом случае — штука шумная. Внутри них много чего происходит, чтобы они были холодными и изолированными, особенно если у вас есть комбинированный холодильник с морозильной камерой. Многие звуки, издаваемые холодильником, совершенно нормальны, поэтому очень полезно определить причину, прежде чем начать.

Компрессор — один из наиболее распространенных источников шума, поскольку он выполняет большую часть работы. Он содержит двигатель и насос и перемещает хладагент по всему холодильнику, а также выталкивает горячий воздух обратно в качестве отходов.

Обычно он издает жужжащие или жужжащие звуки, и это совершенно нормально. Если у вас есть более современный энергоэффективный холодильник, его компрессор рассчитан на длительную и низкую работу, поэтому не удивляйтесь, если он останется включенным довольно долго.

К другим распространенным источникам шума в холодильнике относятся:

• Льдогенератор (если есть). Может издавать широкий спектр забавных, а иногда и тревожных звуков, включая бульканье, жужжание, щелчки и грохот. Это совершенно нормально, и это всего лишь лед, который делают.
• Поддон для сбора капель. Часто издает булькающие и шипящие звуки, а также капает и шипит. Опять же, это совершенно нормально и представляют собой просто звуки сливаемой изнутри воды.
• Холодильные стенки. Внутренние стенки холодильной камеры должны расширяться и сжиматься при изменении температуры.Это вызывает ряд щелчков, тресканий, хлопков и скрипов, что является совершенно нормальным явлением.
• Компрессор. Сам компрессор может жужжать, шипеть и капать, что опять же совершенно нормально. Внутри системы протекают разные жидкости, которые будут издавать шум.

Вот еще одна точка зрения на источники шума, исходящего от холодильника:

Холодильник шумит — устранение неисправностей холодильника

На самом деле, единственные шумы, которыми вы должны быть обеспокоены, когда дело доходит до вашего холодильника, — это очень гневные звуки, но они часто сопровождаются другими предупреждающими сигналами.На самом деле, один из самых тревожных признаков холодильника — это то, что он не шумит!

Тем не менее, я полностью понимаю, что эти шумы могут вас раздражать, потому что я, конечно же, их раздражаю. Шумный холодильник, как правило, не так уж и плох, если вы живете в большом доме, но он может очень раздражать, если вы живете в небольшом доме или квартире.

Как заглушить шумный холодильник

Прежде чем предпринимать какие-либо шаги по звукоизоляции холодильника, определенно стоит потратить некоторое время на то, чтобы прислушаться к звукам, которые он издает.Хотя вы, возможно, уже хорошо с ними знакомы, просто подтвердите, откуда они берутся, и что они примерно соответствуют тому, что я описал выше.

Если вы не уверены, что шум издает ваш холодильник, нормальный, то я, очевидно, порекомендовал бы обратиться к профессионалу, чтобы он посмотрел на него. Повышенный шум может быть признаком того, что детали изношены или сломаны, а это означает, что их (или весь холодильник), возможно, необходимо заменить.

Точно так же вам следует обратить внимание на то, что находится вокруг холодильника, так как это может повлиять на уровень шума, который он издает.Например, поверхность пола имеет значение, поскольку холодильник на кафельном полу, вероятно, будет производить меньше шума, чем холодильник на деревянном полу.

Однако наиболее вероятным источником шума будет компрессор. В оставшейся части этой статьи я рассмотрю способы борьбы с большинством шума, производимого холодильником, но сосредоточусь на компрессоре. По сути, я имею в виду заднюю часть холодильника, поскольку это то, с чем вы будете работать.

Теперь, когда мы рассмотрели некоторые общие звуки холодильника, а также их источники, должно быть намного проще объяснить, как сделать их тише.Вот мои лучшие творческие способы сделать это.

1. Выровняйте ножки

Хотя это может ничего не сделать для компрессора, это также одна из самых простых проблем для решения, так что это хорошее место для начала. Холодильник, установленный на неровном полу или с меньшей плотностью, может издавать гораздо больше шума, чем обычно.

Большая часть этого шума будет в форме вибрации, поэтому поверхность пола имеет такое большое значение. Этим вибрациям гораздо труднее проходить через что-то вроде плитки, чем через дерево.Таким образом, стоит предпринять что-то с этой проблемой.

Первый шаг, который я бы сделал, — это проверить ножки холодильника. . Практически все холодильники имеют регулируемые ножки, что позволяет устанавливать их независимо. Это очень помогает при работе с неровными поверхностями и может решить вашу проблему практически мгновенно.

Аналогичным образом, со временем в результате вибрации и обычного использования эти ножки могут расшататься или сдвинуться с места. Так что, даже если вы правильно установили их при первой установке холодильника, стоит проверить их еще раз.

Самый простой способ сделать это — немного погреметь в холодильнике. Если он двигается, то вам нужно соответствующим образом отрегулировать ножки. Было бы полезно привлечь сюда кого-то еще, чтобы он мог трясти холодильник, пока вы наблюдаете за ногами, или наоборот.

Может показаться заманчивым получить здесь измеритель уровня, но я бы не стал беспокоиться. Стабильный и ровный — две разные вещи, и ваш холодильник может быть устойчивым, но шатким, если он стоит на шатком полу. Просто обратите внимание на ножки и помните, что в холодильнике не должно быть никаких колебаний.

2. Поставьте холодильник на коврик

Если вы пытались отрегулировать ножки, а ваш холодильник все еще вибрирует на полу, то лучше всего поставить его на коврик. Очевидно, это должно быть что-то более существенное, чем обычный коврик, но, к счастью, для этой цели доступны специальные продукты.

В мире звукоизоляции существует ряд продуктов, называемых звукопоглощающими матами, хотя они обычно предназначены для использования в салонах автомобилей, чтобы уменьшить шум двигателей.Однако это более или менее та проблема, которую мы здесь пытаемся решить!

Некоторые производители звукопоглощающих матов, такие как Hushmat или Dynamat (ссылки на Amazon) , производят изделия для домашнего использования. Они отличаются от продуктов для автомобилей, поскольку обычно не содержат теплоизоляции, поскольку в данной ситуации вам это не нужно.

Шумоглушитель Dynamat можно использовать для уменьшения шума холодильников.

Они советуют использовать их продукты с бытовой техникой, такой как холодильники и стиральные машины.Я обнаружил, что коврики очень полезны для этой работы, и я положил по одному под каждый прибор в моем доме.

Коврики сделаны из бутилкаучука, который представляет собой очень плотный материал с небольшой эластичностью. Благодаря этому он отлично поглощает звуковые волны и вибрации. Коврики обычно имеют толщину менее дюйма, но отлично справляются со своей задачей.

Вы также можете использовать такие продукты, как винил с массовой загрузкой, или звукоизолирующие автомобильные коврики отлично справятся со своей задачей, если вы не можете достать бытовые предметы.Только не забудьте измерить размер вашего холодильника или пола под ним, а затем отрежьте коврик по размеру.

3. Звукоизоляция позади холодильника

Одна из самых больших проблем при попытке сделать компрессор холодильника тише — это то, что вы очень ограничены в своих возможностях. В задней части холодильника расположены компрессионные змеевики, через которые проходят жидкости, выделяя избыточную тепловую энергию.

Однако это также означает, что их нельзя скрыть. Это может привести к перегреву холодильника, что приведет к перегрузке и поломке компрессора.Очевидно, что сломанный холодильник не является целью этого упражнения, поэтому вам придется проявить более творческий подход к своим решениям.

Итак, вместо того, чтобы добавлять звукоизоляцию к задней части холодильника, прикрепите его к стене вместо . Если зазор между холодильником и стеной не будет слишком большим, это должно сделать почти то же самое. Тем не менее, некоторые звуки, вероятно, все равно ускользнут, потому что звуковые волны очень хорошо справляются с этим.

Для этого метода я бы рекомендовал использовать комбинацию звукоизоляции и решения для акустической обработки .Это потому, что вы хотите, чтобы как можно больше звука не выходило в стену и в воздух. Поэтому нужен комбинированный подход.

Большая часть шума, производимого компрессором, будет передаваться по воздуху, поэтому вы хотите покупать продукты, которые будут улавливать звуковые волны и предотвращать их отскакивание от стены. Что-то вроде обшивки из акустической пены подойдет, как и что-то вроде изоляции стен акустической полости Rockwool.

Точно так же, прикрепив лист винила с массовой загрузкой к стене за холодильником, вы предотвратите любой ударный шум, который может возникнуть.Винил с массой нагружения — это мягкая масса, поэтому он не пропускает вибрации, вызванные звуковыми волнами. Вместо этого он просто блокирует их.

• Отмерьте и отрежьте кусок МДФ или дерева того же размера, что и ваш холодильник, плюс несколько дюймов с каждой стороны.
• Прикрепите к нему лист винила с массовой загрузкой. Гвозди отлично справятся со своей задачей, как и клей. На всякий случай заклейте края акустическим герметиком.
• Покройте слоем акустической пены, но будьте осторожны, чтобы не испортить ее структуру клеем.Если отверстия будут заблокированы, это не очень хорошо улавливает звуковые волны.
• Прикрепите его к стене за холодильником, а затем верните на место. Надеюсь, вы заметили значительное снижение уровня воздушного шума!

Как я уже упоминал выше, из-за холодильника все равно будет слышен некоторый шум, но с этим мало что можно поделать. Однако создание этой звукоизоляционной плиты должно иметь значение, особенно когда вы переезжаете в другую комнату в доме.В идеале любые звуки должны быть слышны только рядом с холодильником.

4. Поставить холодильник в нишу

Один из лучших способов заблокировать шум, исходящий из задней части холодильника, — это переместить его в нишу. Это в основном означает, что звуковые волны задерживаются в меньшем пространстве и имеют меньше шансов прыгать по комнате.

Это также дает вам прекрасную возможность сделать звукоизоляцию не только позади холодильника, но и по бокам. Вы не так ограничены в прикреплении вещей к бокам холодильника, но я бы все же сосредоточился на звукоизоляции алькова.Более того, это упростит доступ к холодильнику, если что-нибудь сломается.

Снова сделайте звукоизоляционную доску, как указанная выше, но сделайте еще 2 таких же размера, как и стороны. Я бы порекомендовал оставить зазор от 1 до 2 дюймов вокруг всего холодильника, так как это позволит воздуху циркулировать, а это значит, что вероятность его перегрева меньше.

Однако я бы также рекомендовал уделить внимание вашему холодильнику в течение дня или около того после его установки на новом месте. Одно из обычных преимуществ звукоизоляции здесь на самом деле является большой проблемой: звукоизоляция, как правило, также улучшает теплоизоляцию.

Как я уже говорил выше, холодильнику необходимо, чтобы воздух обтекал его змеевики, чтобы охладить их. А холодильник, окруженный звукоизоляцией или пенопластом, будет труднее терять энергию отработанного тепла, что может увеличить вероятность его выхода из строя.

Но так будет не всегда, и если вы все сделали правильно, у вас не должно возникнуть проблем. Однако следите за ним, и если внутри станет слишком холодно или вы почувствуете излишек тепла вокруг него, оторвите его от стены.Это признаки того, что вам, возможно, придется вернуться к чертежной доске с вашими решениями по звукоизоляции.

5. Постройте стеллаж вокруг холодильника

Конечно, далеко не всем повезло иметь на кухне запасной альков. Доступны и другие решения, например, установка стеллажа вокруг холодильника. Очевидно, для этого все равно потребуется место, а также некоторые знания, связанные с самоделкой.

Цель создания блока вокруг холодильника состоит в том, чтобы просто добавить больше массы в область в попытке поглотить и заблокировать больше шума.Это решение может быть удивительно эффективным, если все сделано правильно.

Я не буду вдаваться в подробности о том, как построить стеллаж, потому что это в основном будет зависеть от имеющегося у вас места. Однако вы можете посмотреть видео ниже.

Как построить шкаф / корпус холодильника | Экстремальный ремонт кухни | Сделай сам

Ключ в том, чтобы звукоизолировать пространство вокруг холодильника точно так же, как я предлагал выше, оставив при этом некоторое пространство вокруг него для правильного воздушного потока.По сути, все, что вам нужно сделать, это построить нишу, в которой можно будет разместить звукоизоляцию и хранить в ней холодильник.

Тем не менее, еще одно преимущество создания подобного юнита заключается в том, что вы можете заполнять шкафы вещами, что просто добавляет больше массы конструкции. По этой причине лучше всего подходят тяжелые и плотные предметы.

Тем не менее, я бы избегал таких вещей, как кастрюли, сковороды и тарелки, потому что все эти предметы будут дребезжать, если ваш холодильник заставит шкафы вибрировать. Это не поможет решить проблему, а только усугубит ее!

6.Очистите конденсатор и вентилятор

Еще один стоящий способ сделать конденсатор тише — это попробовать его очистить, так как он может быть старым или грязным. Подобные вещи могут иметь большое значение, когда вы имеете дело с достаточно хрупкой структурой.

Однако я бы не рекомендовал разбирать холодильник, если вы не уверены, что понимаете, что происходит. Механика внутри холодильника довольно сложна, и вы можете испортить что-то важное.

Точно так же открытие задней части холодильника может привести к аннулированию гарантии на него, но тогда будет справедливо предположить, что холодильник, все еще находящийся на гарантии, не должен быть настолько грязным.Перед тем, как приступить к работе, обратитесь к руководству пользователя, чтобы получить дополнительную информацию, поскольку они могут даже предоставить услуги для такого рода вещей.

Вот короткое, но полезное видео по очистке змеевиков компрессора .

Как очистить змеевик конденсатора на холодильнике

Вот основные шаги по очистке вентилятора конденсатора :

1. Сначала выключите холодильник и отсоедините его от сети.
2. Снимите заднюю панель доступа, которую нужно просто прикрутить.
3. Перед очисткой вентилятора проверьте, нет ли в области мусора или рыхлого материала. Это может быть причиной любого шума, и его легко устранить.
4. Пропустите пылесосом вентилятор и прилегающую территорию. Если он у вас есть, я бы порекомендовал использовать ручной пылесос, так как он менее эффективен.
5. Проверьте лопасть вентилятора на предмет повреждений, так как это может привести к неправильному вращению. Вы можете купить их довольно дешево в Интернете, и их несложно заменить.
6. Если кажется, что все в порядке, протрите участок салфеткой из микрофибры.Это должно помочь собрать остатки рыхлого материала в этом месте.
7. Установите съемную панель на место и снова включите холодильник.

Если вы обнаружите, что вентилятор конденсатора изношен, скорее всего, остальная часть конденсатора также изношена. Фактически, его износ — частая причина, по которой он становится громче, поэтому вам может быть лучше заменить весь блок. Опять же, для этого, возможно, стоит обратиться к профессионалу.

Единственная проблема в том, что конденсаторы могут быть дорогостоящими для покупки и даже могут сделать все упражнение нежизнеспособным.В конце концов, зачем вам покупать деталь для старого холодильника, которая стоит почти столько же, как и весь новый холодильник? В этом случае я бы рекомендовал просто выполнить обновление.

Тем не менее, вы обычно можете купить сторонние версии, которые подходят для большинства устройств, но их установка может снова привести к аннулированию гарантии. Они намного дешевле и доступны в Интернете менее чем за 100 долларов.

В любом случае, если вы чувствуете себя достаточно уверенно, то определенно стоит порыться в холодильнике, чтобы посмотреть, сможете ли вы решить какие-либо проблемы с помощью легкой чистки.Хотя это может быть не самой большой причиной шума из вашего холодильника, это одна из самых простых проблем, которую можно решить.

7. Добавить звукоизоляционные материалы внутрь

На самом деле, я бы сохранил это как последнюю попытку сделать холодильник тише. Это главным образом потому, что я не думаю, что добавлять что-то в холодильник — это блестящая идея, как из соображений экономии места, так и из соображений гигиены. Кроме того, большая часть шума будет исходить от задней части, поэтому добавление звукоизоляции внутри может не решить проблему.

Если вы чувствуете, что большинство раздражающих шумов исходит изнутри холодильника, непременно попробуйте звукоизолировать его. Вы даже можете обнаружить, что это на самом деле самое полезное из того, что вы могли сделать.

Продукт, который я выбрал здесь, это винил с массовой загрузкой снова. Это не только из-за плотности и веса, которые он добавляет, но и потому, что он на самом деле довольно тонкий, учитывая его вес. Однако, прежде чем добавлять что-либо в холодильник, выключите его и дайте ему разморозиться.Вам нужна сухая чистая поверхность без каких-либо препятствий.

• Очистите холодильник изнутри и снимите все полки (и продукты).
• Отмерьте и отрежьте 5 кусков винила с массовой загрузкой по размеру спинки, боков, верха и низа. Не забывайте о пространстве, которое потребуется, так как материал толщиной в четверть дюйма займет здесь более дюйма.
• Прикрепите виниловую пластину к стенкам холодильника с помощью клея. Обязательно оставьте отверстия для поддона и канавки для полок, а также все остальное, что должно быть в холодильнике.
• Замени все и снова включи холодильник. Винил, загруженный массой, может повлиять на температуру холодильника, поэтому следите за температурой с помощью термометра и вносите необходимые корректировки.

Если вы все же решите выбрать этот вариант, я, вероятно, порекомендую объединить его с несколькими другими, просто потому, что большая часть шума будет исходить от задней части холодильника. Даже если вы просто прикрепите немного винила с массовой загрузкой к стене позади, это должно иметь большее значение.

8.Купите новый тихий или менее шумный холодильник

По мере того, как вы пытаетесь сделать ваш холодильник тише, вы можете обнаружить, что в этом нет особого смысла. Некоторые холодильники, особенно старые, просто громкие. Это особенно верно, если детали изнашиваются, и многие из них не подлежат замене с финансовой точки зрения.
