Как собрать мини-катушку Тесла в домашних условиях. Какие компоненты нужны для сборки. Как намотать первичную и вторичную обмотки. Как подключить схему и запустить катушку Тесла. На что обратить внимание при сборке для безопасности.
Что такое катушка Тесла и как она работает
Катушка Тесла — это резонансный трансформатор, изобретенный Николой Тесла в конце 19 века. Она позволяет получать высокое напряжение при высокой частоте и низком токе. Основные компоненты катушки Тесла:
- Первичная обмотка — несколько витков толстого провода
- Вторичная обмотка — много витков тонкого провода
- Разрядник
- Конденсатор
- Терминал (верхняя нагрузка)
Принцип работы катушки Тесла основан на резонансе. При подаче высокочастотного напряжения на первичную обмотку во вторичной возникают резонансные колебания, что приводит к появлению высокого напряжения на терминале.
Необходимые компоненты для сборки мини-катушки Тесла
Для сборки простейшей мини-катушки Тесла понадобятся следующие компоненты:
- Труба из ПВХ диаметром 25-30 мм и длиной 15-20 см
- Тонкий изолированный медный провод (0.1-0.3 мм) для вторичной обмотки
- Толстый медный провод (1-1.5 мм) для первичной обмотки
- Транзистор (например, TIP31C или IRF740)
- Резистор 10 кОм
- Источник питания 12В
- Алюминиевая фольга для терминала
- Основание из диэлектрика
Пошаговая инструкция по сборке мини-катушки Тесла
- Намотайте вторичную обмотку на ПВХ трубу. Сделайте 800-1000 витков тонкого провода, наматывая их плотно виток к витку.
- Сделайте первичную обмотку из 4-5 витков толстого провода на расстоянии 1-2 см от нижнего края вторичной.

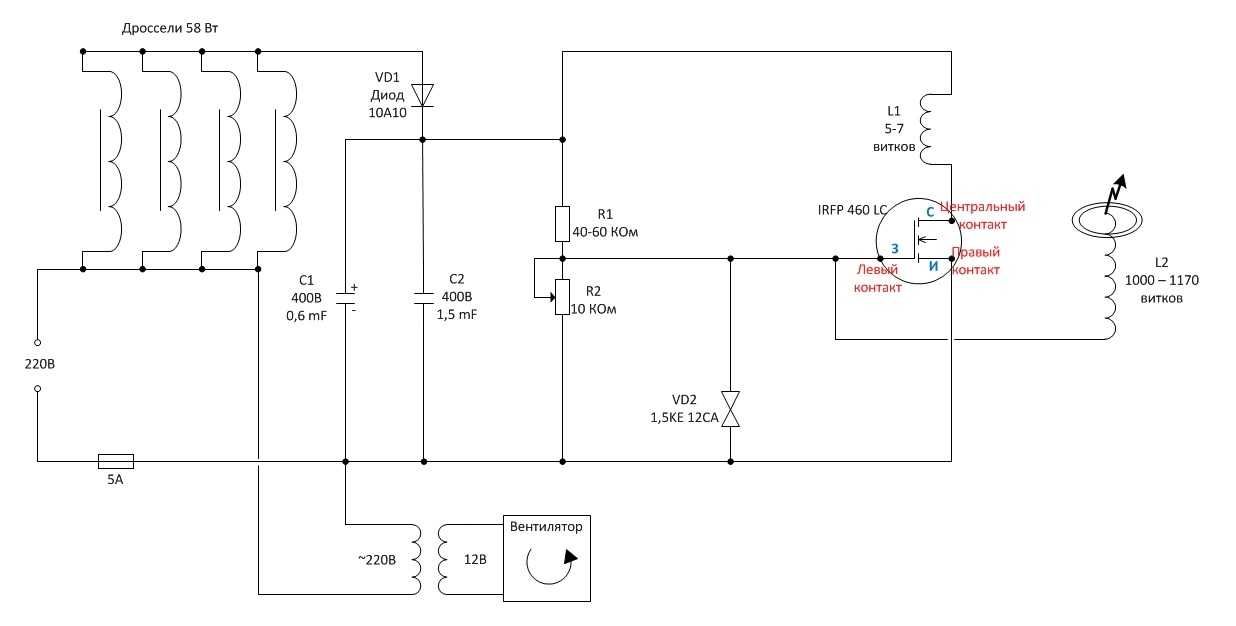

- Соберите схему согласно принципиальной схеме:
- Подключите резистор между «+» питания и базой транзистора
- Соедините коллектор транзистора с одним концом первичной обмотки
- Второй конец первичной обмотки подключите к «+» питания
- Эмиттер транзистора соедините с «-» питания
- Нижний конец вторичной обмотки подключите к базе транзистора
- Сделайте терминал из алюминиевой фольги и закрепите его на верхнем конце вторичной обмотки.
- Установите катушку на диэлектрическое основание.
- Подключите источник питания 12В.
Запуск и проверка работы мини-катушки Тесла
После сборки можно проверить работу катушки Тесла следующим образом:
- Поднесите к терминалу люминесцентную лампу — она должна загореться без подключения
- В темноте можно увидеть небольшие искры и коронный разряд на терминале
- Поднесите металлический предмет — между ним и терминалом проскочит искра
Если катушка работает, вы сможете наблюдать эти эффекты. Для улучшения работы можно поэкспериментировать с количеством витков обмоток и размером терминала.
Меры предосторожности при работе с катушкой Тесла
При сборке и эксплуатации мини-катушки Тесла важно соблюдать следующие меры безопасности:
- Не прикасайтесь к обмоткам и терминалу во время работы — возможен удар током
- Не допускайте короткого замыкания в цепи питания
- Не оставляйте работающую катушку без присмотра
- Используйте качественную изоляцию проводов
- Не превышайте рекомендуемое напряжение питания
- Работайте с катушкой только в хорошо проветриваемом помещении
Соблюдение этих простых правил позволит безопасно экспериментировать с катушкой Тесла.
Области применения катушек Тесла
Несмотря на то, что катушка Тесла была изобретена более 100 лет назад, она до сих пор находит применение в различных областях:
- Научные исследования и эксперименты с высоким напряжением
- Создание плазменных шаров и других декоративных устройств
- Беспроводная передача энергии на небольшие расстояния
- Генерация озона
- Демонстрационные и образовательные цели
- Спецэффекты в кино и на сцене
Современные модификации катушек Тесла позволяют получать искры длиной в несколько метров, что выглядит очень эффектно.
Распространенные ошибки при сборке мини-катушки Тесла
При самостоятельной сборке катушки Тесла новички часто допускают следующие ошибки:
- Неправильная намотка вторичной обмотки (перехлесты витков, неравномерность)
- Несоблюдение направления намотки обмоток
- Неверное подключение выводов обмоток
- Использование слишком мощного источника питания
- Отсутствие изоляции между обмотками
- Слишком маленький терминал
Внимательность при сборке и соблюдение инструкций поможет избежать этих ошибок и добиться стабильной работы катушки.
Усовершенствование конструкции мини-катушки Тесла
После успешной сборки базовой версии катушку Тесла можно модернизировать:
- Добавить регулировку напряжения питания
- Использовать MOSFET-транзистор вместо биполярного
- Сделать съемный терминал разной формы
- Добавить частотомер для настройки резонанса
- Установить защиту от перегрузки
- Поместить катушку в прозрачный корпус
Эти улучшения позволят получить более мощную и стабильную катушку Тесла, с которой можно проводить интересные эксперименты.
Музыкальная Мини Катушка Тесла — Mini DIY Music Tesla Coil Plasma Speaker دیدئو dideo
520
69
Музыкальная мини Катушка Тесла — комплект сделай сам.
Отличный подарок другу или ребенку на новый год.
http://www.icstation.com/mini-music-tesla-coil-plasma-speaker-plasma-loudspeaker-tesla-wireless-transmission-kits-module-p-12005.html
DC 15-24V 15W Mini DIY Music Tesla Coil Plasma Speaker Plasma Loudspeaker Tesla Wireless Transmission Kits DIY Module
Схема, фото: https://vk.com/club126145973?w=wall-126145973_385%2Fall
INSTAGRAM — https://www.instagram.com/estation.yt/?hl=ru
VK: https://vk.com/club126145973
качер бровина, катушка тесла, тесла, качер, своими руками, tesla, высокое напряжение, трансформатор тесла, как сделать, катушка, tesla coil, бровин, самоделки, катушка теслы, схема, сделай сам, diy, генератор, никола тесла, молния, опыт, трансформатор, science, радиолюбитель, как сделать катушку, irfp460, свободная энергия, влад ютубер, разряд, the tesla coil, катушка тесла своими руками, физика, разряды, просто, наука, качер бровина своими руками, стример, kacher brovina, sstc, в домашних условиях, hand made, эксперименты, генератор тесла, experience, diy projects, путин, молнии, home-made, котушка, бомбанул, улёт, электрик, отпад, электроника, сетевой качер, разорвало, опыты, high voltage, резонансный трансформатор, тесла шоу, electrician, влад сериков, на транзисторе, радиантная энергия, схема качера бровина, супер, самодельный, качер своими руками, на одном транзисторе, ham radio, холодный ток, vlad youtuber, explosion, плазма, стопхам, ввод, простая, катушка тэслы, как сделать самодельный, how to, никола тэсла, музики, nikola tesla (inventor), как собрать качер бровина, квн, приколи, музикальная, бровина, найпростейшая, дота, тронсформатор, идеи самоделок, никола, fire, выкокое напряжение, делаем, руками, супер электрик, electric circuit, радиоэлектроника, physics (field of study), замыкание, самодельная катушка, как собрать, переменное, переменный ток, kreosan, катушка тесла видео, работа катушки тесла, маленькая катушка тесла, для, расчитать, как работает катушка тесла, катушка тесла 12 вольт, катушка тесла схема, из доступных материалов, катушка своими руками, схема катушки, плоская катушка тесла, зажигание иж, катушка тесла на транзисторе, трансформатор своими руками, катушка зажигания для генератора, тесла своими руками, катушки тесло, юмор, крутие ефекти, теслашоу, секрет, драйвер, експиременти, смузикой, лутшее, музикальнийкачер, тесла истра, музикальной, котушки, гта5, радио, електроника, януковичь, меркель, 220в.
Published by: E-Station
Published at: 4 years ago
Category: علمی و تکنولوژی
Качер бровина тесла катушка тесла трансформатор тесла мини качер мини тесла самодельный своими руками качер схема сделай сам tesla coil музыкальная music tesla coil 555 timer flyback hv voltage как сделать diy самоделки самодельная TESLA circuit мощная делаем собрать собираем тесло mp3 мп3
Катушка мини-Тесла.
Конструктор самостоятельной сборки- ElektrolifeВ данном обзоре рассмотрим конструктор от китайских производителей для самостоятельной сборки под названием «катушка мини-Тесла». В основе конструктора упрощенная версия резонансного трансформатора высокого напряжения высокой частоты. Разработка, доставшаяся нам от Николы Теслы. Цена комплекта 1,5$
Описание
Вот что пишет производитель:— схема является недавно разработанной.
— первичная обмотка катушки уже находится на печатной плате и ее не нужно наматывать снаружи.
— разработка удобна для энтузиастов, относительно безопасна и может использоваться для образовательных экспериментов.
— входное напряжение 9-12 вольт, можно запускать от батареи 9 В, если есть дуга. Рабочее напряжение 12 вольт.Примечание:
— резистор 10 кОм подключается вертикально. (Имеется ввиду положение резистора относительно платы. Не вдоль платы, а в виде башенки, для уменьшения занимаемой площади).
— конденсатор неполярный.
— транзистор BD243 и радиатор закрепляются винтами перед припаиванием.
— более короткий конец вторичной обмотки припаивается к точке Т (обозначена на плате), длина места припаивания должна составлять примерно 3 мм, если необходимо счистите изолирующий лак ножом.
— катушка помещается между двумя белыми кружками и склеивается.
— не прикасайтесь к катушке руками при включенном питании
Комплектация
В комплектацию набора входит:— готовая плата
— транзистор BD243
— радиатор для транзистора
— винт для прикручивания транзистора к радиатору
— металлические ножки для платы
— три винта для прикручивания ножек к плате
— светодиод
— резистор 10 кОм
— конденсатор 0,1 мкФ
— кнопка с фиксацией для включения схемы
— разъем для подключения питания
— катушка с большим количеством витков тонкого провода высотой 4 см и диаметром 2 см
— неоновая лампочка (только для демонстрации)
Иногда в комплектацию добавляют дополнительный светодиод, резистор, конденсатор, винтик.
Они нужны только про запас. Сборка
Сборка производится согласно несложной схеме. Сама схема прилагается в комплекте.
Сначала припаиваем мелкие детали. Конденсатор, резистор, светодиод. Более длинная ножка у светодиода соответствует плюсу. На плате есть обозначение + и -. Для конденсатора и резистора направление безразлично. Теперь можно прикрутить первую ножку для платы. Отверстие под нее находится рядом с конденсатором. Лучше это сделать сейчас, иначе потом будет мешать радиатор. Далее припаиваем кнопку (в любом направлении) и гнездо для подключения питания.
Скручиваем транзистор с радиатором. И вставляем в отверстия на плате. Здесь могут быть небольшие несовпадения. Прежде всего, вставляем ножки транзистора (они длиннее), затем доводим в отверстия ножки радиатора.
Все лишние части ножек после припаивания откусываем. Прикручиваем оставшиеся две ножки для платы.
Прежде чем припаивать катушку, обозначенную на схеме как
L2, следует смазать клеем ее основание.
Клей в комплекте не идет. Следует позаботиться о его наличии заранее. Смазываем клеем основание катушки с той стороны, где залужен выходящий с нее провод. Сам залуженный провод вставляем в отверстие на плате, обозначенное буквой Т и приклеиваем катушку. Положение катушки центрируем по кольцам, нарисованным на плате. Придется подождать, когда катушка хорошо склеится, затем хорошенько припаиваем вставленный проводник. Второй конец катушки припаивать не нужно.Еще одна обмотка (
L1), показанная на схеме между коллектором транзистора и источником питания, реализована на самой плате в виде кругообразных дорожек. Ее наматывать не нужно. Вид сверхуНа этом сборка окончена. Осталось подать напряжение на разъем питания.
Проверка
В описании указано напряжение питания 9-12 вольт. Что мы получим при таком напряжении? Если поднести к катушке неоновую лампочку, которая идет в комплекте, на расстоянии около 3 см, лампочка засветится.
Это, пожалуй, все. При 12 вольтах схема потребляет ток около 100 мА.Для того, чтобы зажечь светодиод внутри катушки необходимо неприпаяный кончик катушки погрузить внутрь самой катушки. Но при этом 12 вольт уже недостаточно нужно как минимум 16 вольт. Тогда светодиод засветится голубым цветом. Потребление тока при этом вырастает до 250 мА. Если поднести неоновую лампочку или руку внутреннее свечение прервется, и лампочка загорится. Если убрать восстановится свечение светодиода.
Если вытащить неприпаяный кусок проволоки из катушки внутреннее свечение исчезнет, могут наблюдаться только периодические всплески. При этом будет наблюдаться свечения кончика проволоки. Если поднять напряжение до 18 вольт, то от кончика можно зажечь спичку.
Если поместить кончик проволоки внутрь катушки, но немного выше ее можно наблюдать свечение на конце проволоки и свечение светодиода. Только напряжение придется поднять выше 21 В. Ток потребления возрастет до 400 мА.
Свечение кончика проволоки и внутренне свечение светодиода катушки ТеслаПри перемещении проволоки не забывайте отключать источник питания. Катушка всё-таки под большим напряжением. Кстати, интересное наблюдение: при включенной катушке тесла напрочь отказались работать сенсорные кнопки настольной лампы. Как только катушка была отключена, работоспособность вернулась. Вот такой магнетизм.
В описании указано напряжение питания 9-12 вольт. Что мы получим при таком напряжении? Если поднести к катушке неоновую лампочку, которая идет в комплекте, на расстоянии около 3 см, лампочка засветится. Это, пожалуй, все. При 12 вольтах схема потребляет ток около 100 мА.
В общем, как вывод, чтобы наблюдать эффектов больше, чем свечение неоновой лампочки, необходимо позаботиться об источнике напряжения большей величины. И не забываем о радиаторе на транзисторе. Он будет греться и очень. Сам радиатор слабоват, долго устройство лучше не эксплуатировать.
Иначе транзистор может выйти из строя. Критичная температура транзистора 150 °С. Вообще очень интересно и поучительно. Рекомендую.Мини-катушка Тесла | Как сделать катушку Тесла » Freak Engineer
- Катушка Тесла была изобретена ученым Никола Тесла . Это устройство, которое используется для создания высокочастотного высокого напряжения при очень низком токе. Заслуга в изобретении дистанционного управления, переменного тока, неоновой лампы и асинхронного двигателя также принадлежит Николе Тесла.
- Проще говоря, катушка Тесла представляет собой электрический резонансный трансформатор, который может создавать сверхвысокие напряжения на выходе.
- Это было первое устройство, которое дало надежду на беспроводное электричество во всем мире.
- Высокочастотные электромагнитные волны вокруг катушки Тесла могут легко возбудить газ, присутствующий внутри люминесцентных и неоновых ламп.
- Возбудитель-убийца — это простейшая версия катушки Тесла, которую можно сделать, используя всего несколько компонентов. Он преобразует небольшое напряжение постоянного тока в высокое напряжение переменного тока.
Соберите эти компоненты, если вы хотите сделать свой собственный проект мини-Тесла дома (возбудитель-убийца)
- Труба из ПВХ диаметром 25 мм
- Изолированный медный провод 36 калибра/магнитный провод (для вторичной катушки)
- Медный провод 1 мм. (для первичной обмотки)
- Алюминиевая фольга для верхней загрузки. (Я использовал радиатор светодиодной лампы)
- Корпус переключателя для основания. (цепь должна быть установлена внутри него)
- Транзистор Tip31c
- Резистор 10k 0,25 Вт
- Источник питания 12 вольт 2 ампера.
Предложение
- Нам нужен вход постоянного тока 12 В для схемы. Ток может быть 0,5А, 1А или 2А. Вам не нужно иметь мостовой выпрямитель и фильтрующий конденсатор, если вы используете SMPS.
- Если вы используете трансформатор в качестве источника питания, вам необходимо добавить двухполупериодный выпрямитель, а затем фильтрующий конденсатор.
- Я использовал корпус переключателя в качестве основы для своего проекта. Вы можете использовать любой непроводящий материал, такой как пластик или акриловый лист.
- Магнитный провод можно найти внутри трансформатора, катушек реле и двигателей, вы даже можете купить новый на рынке.
Как сделать катушку Тесла
- Начните наматывать вторичную катушку на трубу из ПВХ диаметром 25 мм. Количество оборотов может быть от 300 до 3000, вам не нужно было точно указывать обороты. Наматывайте витки как можно ближе и не перекрывайте друг друга. Это трудоемкий процесс, наберитесь терпения и делайте качественную работу.
- Выполните все подключения в соответствии со схемой
- Положительная клемма источника питания подключена к резистору, который далее подключен к базовому выводу транзистора.
- Положительная клемма также подключена к одной стороне первичной обмотки, другая сторона первичной обмотки подключена к коллекторному выводу транзистора.
- Эмиттерный вывод транзистора напрямую соединен с отрицательным выводом источника питания.
- Нижняя сторона вторичной обмотки соединена с базовым выводом транзистора, а верхний конец присоединен к верхней нагрузке.
- Первичная обмотка может состоять из 2-5 витков на трубе из ПВХ диаметром 30 мм.
- Для загрузки сверху используйте любую легкую металлическую конструкцию или пластиковый шар, обернутый алюминиевой фольгой.
Наконец, подключите источник питания, и ваша катушка Тесла готова к использованию.
Поднесите исправную лампу cfl к верхнему углу вторичной катушки, и она будет светиться сама по себе без какого-либо подключения.
Добавление верхней загрузки повысит его производительность.
Часто задаваемые вопросы о катушке Тесла
- Могу ли я сделать этот проект для моей школьной научной выставки коллажей?
- Катушка Тесла может легко привлечь внимание зрителей благодаря своей уникальности.
- Люди думают, что электричество связано с проводами, но когда они видят что-то вроде беспроводного электричества, они действительно поражаются.
- Будет ли эта схема работать от батареи 9В?
- Схема, показанная в этом блоге, предназначена для работы от 12 В или выше. 9 В недостаточно, особенно когда вы используете эту популярную маленькую батарею.
- Я предлагаю вам использовать блок питания постоянного тока 12 В 1 Ампер для хороших результатов.
- Опасна ли эта цепь?
- Я сделал этот проект для студентов, помня о безопасности, но в любом случае это проект, связанный с электричеством, поэтому будьте осторожны и выполняйте его на свой страх и риск.
- Будьте внимательны при приготовлении
- Аккуратно обращайтесь с блоком питания при подключении к сети 230 В переменного тока.
- Избегайте короткого замыкания клемм конденсатора.
- Не прикасайтесь к верхней части груза голыми руками. Искры высокого напряжения могут обжечь кожу.
- Держите проводку в чистоте и порядке.
Автор
Акаш Шарма
Поделиться этим сообщением
Соберите мини-катушку Теслы для школы
Ставка налога на наследство в Великобритании составляет колоссальные 40% от всей стоимости свыше 325 000 фунтов стерлингов. Владельцу недвижимости не составит труда превысить эту сумму на юге Англии. Нет никаких признаков того, что эта ставка упадет в ближайшее время, что делает последствия налога на движимое имущество и наследство важным чтением.
Отличие от налога на прирост капитала и налога на наследство
Ассоциация дипломированных сертифицированных счетов ACCA проводит четкую границу между ними.
Они говорят, что нет никакой разницы между расточительством и нерастрачиванием движимого имущества в имении умершего. Имущество является движимым имуществом, когда мы имеем дело с завещаниями и оценками RICS. Выхода из этого нет!
Подводя черту под движимым имуществом и налогом на наследство
Личное движимое имущество — это вещи, принадлежащие умершему на момент его смерти или подаренные им в течение предыдущих семи лет. Закон Великобритании о наследовании и полномочиях попечителей 2014 года определяет это имущество как:
«Материальное движимое имущество, за исключением любого такого имущества, которое:
(a) состоит из денег или ценных бумаг в обмен на деньги, или
(b) использовалось на момент смерти лица, не оставившего завещания, исключительно или в основном для деловых целей, или
(c) Удерживалось на момент смерти оставшегося без завещания исключительно в качестве инвестиции».
Это были исключительно инвестиции или транспорт? © Avery Associates
Предметы коллекционирования, включая картины, мебель, монеты, марки, изделия из серебра, ювелирные изделия и т.
д., следовательно, являются движимым имуществом (если только они не заперты в сейфе) и облагаются налогом на наследство.
Освобождения в соответствии с этим общим правилом
В Руководстве HMRC по заполнению счета по налогу на наследство содержатся следующие указания в отношении освобождений и льгот с 1 января 2022 г., начиная с Раздела 93: применяются к конкретным активам. Чистая сумма освобождения представляет собой стоимость имущества за вычетом любых обязательств, в том числе обязательств по его приобретению, улучшению или содержанию. Однако льготы по благотворительности могут применяться ко всему имуществу.
Активы, находящиеся в доверительном управлении, где попечители платят сейчас
Доверительные собственники активов, находящихся в доверительном управлении, могут принять решение о выплате наследства сейчас или позже. Однако эта уступка ограничена депозитами до 5000 фунтов стерлингов в обществах товарищества, индустриальных и сберегательных обществах или, до 1 марта 1981 г.
, в национальных сберегательных сертификатах и счетах.
Активы, находящиеся в доверительном управлении, где доверительные управляющие платят отдельно
Эта информация должна быть частью сверки движимого имущества и налога на наследство для целей расчета полной стоимости имущества. Тем не менее, HMRS выставит налог на наследство на эту стоимость отдельно доверенным лицам за их внимание.
Огнестрельное оружие наследия с сентиментальной ценностью © Avery Associates
Благотворительные подарки, движимое имущество и налог на наследство
Ставка налога на наследство снижается на 4%, если умерший завещал не менее 10% своего имущества соответствующей благотворительной организации. Это может включать движимое имущество, финансовые вложения или комбинацию квалифицируемых активов.
Стратегии, когда стоимость движимого имущества высока
Может случиться так, что движимое имущество вносит значительный вклад в имущество умершего и приводит к большому счету по налогу на наследство.
Хотя оставшийся в живых супруг или законный партнер приостанавливает это обязательство до тех пор, пока они не перейдут.
Однако может случиться так, что они решат передать часть имущества другим людям, пока они еще живы. Если они сделают это в течение двух лет после смерти своего партнера, то закон рассматривает подарок как пожертвование из имущества умершего партнера.
Очевидным обходным решением будет отложить подарок до истечения двухлетнего периода. Однако в этот момент передача становится потенциально освобожденной передачей, для полного назначения которой потребуется семь лет.
Оценка движимого имущества для целей налога на наследство
Налогооблагаемая стоимость активов в наследственном имуществе умершего должна быть привязана к рынку в соответствии с положениями законодательства Великобритании о налоге на наследство. Это означает, что это должно быть то, что можно было бы разумно ожидать в момент смерти умершего человека. Более того, это конкретно включает в себя все их домашнее и личное имущество в рамках очень конкретных правил.
- Отдельные ювелирные изделия стоимостью 1500 фунтов стерлингов и более должны быть разделены в таблице.
- Там же должны появиться транспортные средства, катера и самолеты. Это включает, но не ограничивается винтажными и классическими автомобилями и мотоциклами.
- Все антиквариат, произведения искусства и коллекции должны быть указаны в списке. Сюда входят, среди прочего, антикварная мебель, картины, скульптуры и фарфор, коллекции книг, марок, монет, медалей и вин.
- Общая стоимость всех других предметов домашнего обихода, не указанных в таблице, также требует декларирования.
Точная оценка имущества и движимого имущества
Из этого следует, что душеприказчик и основные наследники наследственного имущества находятся на острие ножа между подачей честной декларации и сохранением налога на наследство на минимально возможном по закону уровне. Jeffrey Avery Associates предлагает услугу, позволяющую оценить все профессионально.
