Как сделать неполярный конденсатор своими руками: пошаговая инструкция

Как правильно соединить два полярных конденсатора для получения неполярного. Какие схемы подключения существуют. Почему рекомендуется использовать диоды при соединении конденсаторов. Какие ограничения есть у самодельных неполярных конденсаторов.

Что такое полярные и неполярные конденсаторы

Конденсаторы бывают двух основных типов:

• Полярные — имеют четко обозначенные положительный и отрицательный выводы. Их нужно подключать строго с учетом полярности.
• Неполярные — могут быть подключены в любом направлении без учета полярности.

Полярные конденсаторы, как правило, электролитические. Они имеют большую емкость при небольших размерах. Неполярные конденсаторы обычно пленочные или керамические. Их емкость меньше, но они более универсальны в применении.

Зачем нужно делать неполярный конденсатор из полярных

Возникают ситуации, когда требуется неполярный конденсатор определенной емкости, но в наличии есть только полярные. Основные причины создания неполярного конденсатора из полярных:

• Отсутствие нужного номинала неполярного конденсатора
• Экономия — полярные конденсаторы обычно дешевле
• Эксперименты и самостоятельное изготовление радиоэлектронных устройств
• Ремонт техники при отсутствии оригинальных запчастей

Сделать неполярный конденсатор из двух полярных вполне возможно, если знать правила их соединения.

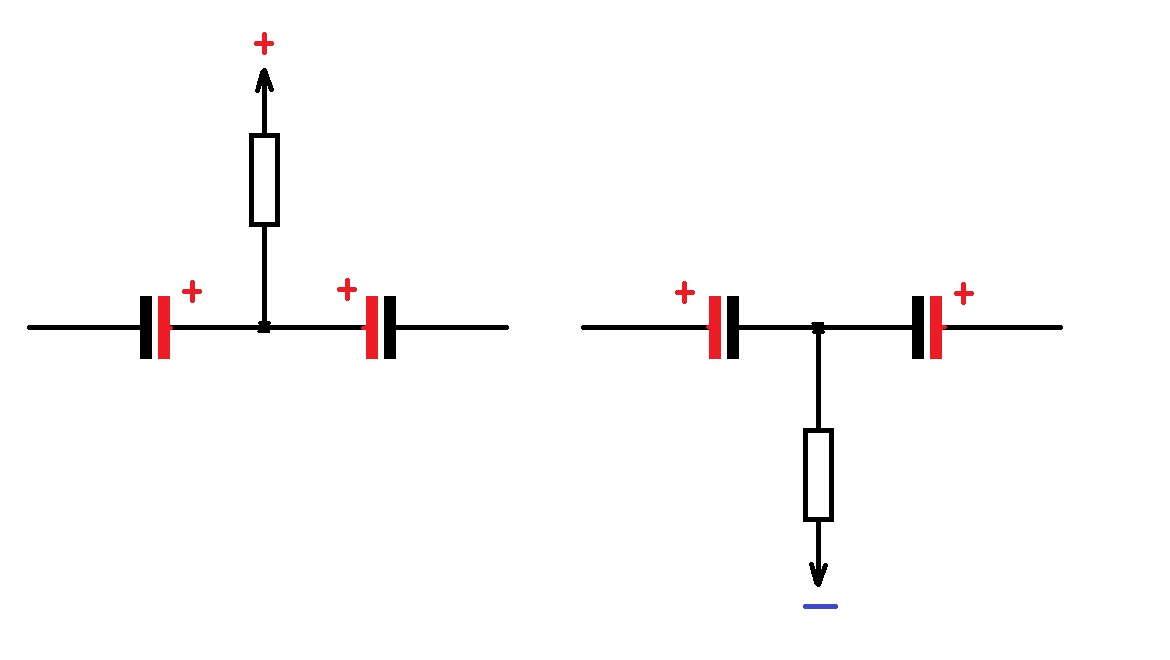

Схемы соединения полярных конденсаторов для получения неполярного

Существует два основных способа соединения полярных конденсаторов для получения неполярного:

1. Простое последовательное соединение

При этом способе два одинаковых полярных конденсатора соединяются последовательно:

• Минусовой вывод первого конденсатора соединяется с минусовым выводом второго
• Плюсовые выводы обоих конденсаторов становятся выводами полученного неполярного конденсатора

Емкость полученного конденсатора будет равна половине емкости каждого из исходных.

2. Соединение через диоды

Этот способ позволяет избежать появления обратной полярности на конденсаторах:

• Два одинаковых полярных конденсатора соединяются параллельно
• К каждому конденсатору параллельно подключается диод в обратном направлении
• Общие точки соединения становятся выводами неполярного конденсатора

Емкость полученного конденсатора будет примерно равна емкости каждого из исходных.

Пошаговая инструкция по изготовлению неполярного конденсатора

Чтобы сделать неполярный конденсатор своими руками, выполните следующие шаги:

1. Подберите два одинаковых полярных конденсатора нужной емкости и напряжения
2. Определите способ соединения — простой или через диоды
3. При простом соединении:
   • Соедините минусовые выводы конденсаторов
   • Плюсовые выводы станут выводами неполярного конденсатора
4. При соединении через диоды:
   • Подключите к каждому конденсатору параллельно диод в обратном направлении
   • Соедините конденсаторы параллельно
   • Общие точки соединения станут выводами неполярного конденсатора
5. Проверьте правильность соединения мультиметром
6. При необходимости заизолируйте места соединений

Преимущества и недостатки самодельных неполярных конденсаторов

Создание неполярного конденсатора из полярных имеет свои плюсы и минусы:

Преимущества:

• Возможность получить нужный номинал при отсутствии готовых неполярных конденсаторов
• Экономия средств — полярные конденсаторы дешевле
• Возможность экспериментировать и создавать уникальные схемы

Недостатки:

• Меньшая надежность по сравнению с заводскими неполярными конденсаторами
• Ограничения по максимальному напряжению и току
• Бóльшие габариты из-за использования двух конденсаторов
• Возможные паразитные эффекты при высоких частотах

В каких случаях можно применять самодельные неполярные конденсаторы

Самодельные неполярные конденсаторы можно использовать:

• В маломощных цепях постоянного и переменного тока
• В звуковых схемах, где не требуется высокая точность
• В экспериментальных и учебных целях
• При ремонте бытовой техники в некритичных узлах
• В фильтрах и развязывающих цепях с небольшими токами

Не рекомендуется применять такие конденсаторы:

• В силовых цепях с большими токами
• В высокочастотных схемах
• В прецизионных измерительных приборах
• В ответственных узлах, от которых зависит безопасность

Особенности расчета параметров самодельного неполярного конденсатора

При создании неполярного конденсатора из полярных важно учитывать следующие моменты:

• Емкость:
  • При простом соединении — половина емкости каждого конденсатора
  • При соединении через диоды — примерно равна емкости каждого конденсатора
• Рабочее напряжение:
  • Не должно превышать номинальное напряжение исходных конденсаторов
  • При простом соединении может быть увеличено до 1,5 раз
• Токи утечки:
  • Суммируются от обоих конденсаторов
  • Могут быть выше, чем у заводских неполярных конденсаторов

При расчетах рекомендуется закладывать запас по емкости и напряжению для повышения надежности.

Альтернативы самодельным неполярным конденсаторам

Если есть возможность, лучше использовать готовые заводские неполярные конденсаторы. Альтернативами самодельным конструкциям могут быть:

• Пленочные конденсаторы — имеют широкий диапазон емкостей и напряжений
• Керамические конденсаторы — подходят для высокочастотных схем
• Специальные биполярные электролитические конденсаторы
• Танталовые конденсаторы — имеют малые габариты при большой емкости

Выбор конкретного типа зависит от требований схемы и доступности компонентов.

Нужно сделать неполярный конденсатор из двух полярных — Спрашивалка

Нужно сделать неполярный конденсатор из двух полярных — Спрашивалка

Ол

Ольга

Есть два кондёра по 470 мКф на 100в нужно 220мкф 160в про то что емкость уменьшится в двое мне известно, а напряжение такого соединения можно увеличить в двое. Вроде всё норм, но не могу понять как правильно соединить везде разнятся данные даже в справочниках. Подскажите плюсами соединить или минусами вопрос только в этом уроки физики не к чему просто соединение.

Я не думал что начнётся такая дискуссия да ещё и с типа я дебил просто надо было написать что конденсатор будет шунтировать катод в лампе 6н6п никакой переменки там нету.

• конденсатор

АП

Анна Павлова

Получится 235мкф 200вольт

Ба

Баркова

Такое соединение подойдет только на очень непродолжительное время, например я ставил два электролита последовательно, минусами вместе, без диодов, для запуска мотора . Можно диоды поставить . Но все равно на переменке оно работать не будет, максимум пара секунд .

ИС

Ирина С

Ничего не выйдет. Покупайте неполярный или ставьте пусковую кнопку вместо конденсатора. Поберегите здоровье, такое на самом деле невозможно (они взрываются).

ОБ

Ольга Бурденкова

Поддерживаю предыдущего оратора. Как это напряжение увеличивается? И даже, допустим, это так, то всё равно для электролитических конденсаторов указывается предельное ПОСТОЯННОЕ напряжение на нём, а пульсирующее, или переменное, может составлять от 10 до 50 % от указанного на конденсаторе; только очень редкие и дефицитные конденсаторы рассчитаны на большие переменные токи и напряжения.

АЮ

Алеся Юрданова

да с какого перепуга оно увеличится? ты 2 диода воткнешь и каждый кондер на свое напряжение и будет. Ему пишешь- как это правильно делается, он рот подымает

Альберт Пак

Напряжение не изменится, потому что один из кондеров будет по-любому под обратным напряжением, а допустимое обратное напряжение близко к нулю. Соединить можно, обычно соединяют плюсами и включают защитные диоды, как показано на рисунке в предыдущем сообщении (рисунок 6, б) . Однако не соглашусь с тем, что напряжения складываются. Через диод к конденсатору будет приложена полная амплитуда напряжения, а не половина. В советском справочнике читал, что при таком соединении напряжение переменного тока на соединённых конденсаторах должна быть много ниже номинального напряжения каждого из конденсаторов. То есть, на вашу цепочку 470,0х100В + 470,0х100В лучше больше 50-60 вольт переменки не подавать. Ёмкость будет равна 470/2=235 мкФ.

АС

Алексей Смирнов

диоды ставить необходимо чтобы конденсаторы не заряжались обратной полярностью. Упоминание МБГО не к месту, т. к. они и так неполярные.

АС

Алексей Смирнов

Делай по схеме «б» Как пишет «Оракул» Это необходимо для поляризации конденсаторов, такая схема отлично работает на переменном токе!

Похожие вопросы

Помогите определить емкость конденсатора. Конденсатор неполярный, пленочный, импортный. Написано: 105К 400VDC

Nh4 полярный или неполярный ?

конденсатор GK50-7 полярный или нет?

конденсатор GK50-7 полярный или нет

Полярность советского конденсатора

как из полярных конденсаторов сделать неполярные?

Как узнать полярность подключения конденсатора к печатной плате

какая разница между пусковым конденсатором и обычным неполярным конденсатором?

Есть ли полярность у конденсатора?

Что будет с неполярным конденсатором если на него подать постоянное напряжение?

Как сделать неполярный конденсатор из двух полярных конденсаторов: 2 схемы соединения

Содержание статьи:

• 1 Как сделать неполярный конденсатор из двух полярных конденсаторов: 2 схемы соединения
• 2 Зачем конденсаторы соединяют через диоды

Как сделать неполярный конденсатор из двух полярных конденсаторов: схемы соединения

Конденсаторы бывают полярные и неполярные. Полярные конденсаторы нужно устанавливать обязательно с учетом полярности. Для этого на плате есть соответствующие пометки, да и на самом конденсаторе тоже.

Светлая линия или ноль на корпусе конденсатора указывает на то, что перед нами минусовой контакт. Также, определить, где плюс, а где минус у полярного конденсатора можно по длине ножек. Плюсовой контакт полярного конденсатора длиннее, чем минусовой.

И соответственно бывают неполярные конденсаторы, которые можно впаивать куда угодно и как угодно. Целесообразно заметить, что полярные конденсаторы имеют большую распространённость, чем неполярные конденсаторы. Следовательно, у радиолюбителей часто возникает дефицит неполярных конденсаторов, какой-то конкретной емкости и напряжения.

Однако, как оказывается, это не беда. Имея под рукой два обычных полярных конденсатора можно легко сделать один неполярный конденсатор. Как именно их нужно соединить и что потребуется учитывать, читайте ниже.

Как сделать неполярный конденсатор из двух полярных конденсаторов: 2 схемы соединения

В прошлой статье рассказывалось о том, как заменить электролитический конденсатор. Статья получилось обширной и довольно интересной для начинающих радиолюбителей. Можете почитать, кому нужно. Настал черед поговорить, как из полярных конденсаторов сделать неполярный.

Итак, самый простой способ сделать неполярный конденсатор, это соединить два полярных конденсатора. Для этого полярные конденсаторы соединяются минусами, а плюсами впаиваются в плату, вместо одного полярного конденсатора, который подлежит замене. Для наглядности я приложил схему, как правильно соединить полярные конденсаторы.

При этом следует заметить, что не в любом случае такой конденсатор будет работать, так как надо. Однако если под рукой ничего нет, то можно поэкспериментировать и сделать неполярный конденсатор из двух полярных. Подробная схема описывалась в такой литературе, как Журнал Радио за 1982 3 (прим. https://samelektrikinfo.ru/)

Зачем конденсаторы соединяют через диоды

Другой популярной схемой получения неполярного конденсатора из двух полярных, является схема подключения через диоды. Такая схема позволяет предотвратить появление так называемой «обратной полярности». В случае с использованием диодов такая проблема полностью исключена.

В независимости от того, были ли использованы диоды, соединение неполярных конденсаторов любым способом имеет ряд существенных недостатков, а именно:

• Малая реактивная мощность. Из-за чего переделанные конденсаторы допускается использовать только в слаботочных сетях;

• Не рекомендуется использовать такие конденсаторы в качестве пусковых конденсаторов. В лучшем случае они быстро перегреются и выйдут из строя.

Во всем же остальном, каких-либо ограничений нет. И если у вас под рукой не оказалось конденсаторов на замену, то вы всегда можете сделать неполярный конденсатор из двух полярных, применив вышеприведённые схемы в статье.

Поделиться с друзьями

Конденсатор

— Можно ли сделать неполяризованный колпачок из 2-х полярных конденсаторов с разными номиналами

спросил 6 лет, 6 месяцев назад

Изменено 6 лет, 6 месяцев назад

Просмотрено 2к раз

\$\начало группы\$

Итак, мне нужен неполяризованный электролитический конденсатор емкостью 1 мкФ для схемы, которую я нашел. Но у меня его нет. Я нашел в Интернете, что вы можете сделать один, поместив 2 колпачка с одинаковым номиналом и одинаковой полярностью, соприкасаясь друг с другом (положительный-отрицательный-отрицательный-положительный или отрицательный-положительный-положительный-отрицательный), и общая емкость будет равна половине емкость одного из них. Итак, я решил, что мне нужно 2 конденсатора 2 мкФ, но у меня их тоже нет :(. Могу ли я сделать один с другими значениями конденсатора?uf крышка, которая достаточно близко. Спасибо!

• конденсатор
• серия
• электролитический конденсатор

\$\конечная группа\$

1

\$\начало группы\$

Вы можете сделать что-то вроде этого:

^{смоделируйте эту схему — Схема создана с помощью CircuitLab танталовые конденсаторы. Вы можете использовать диоды Шоттки, чтобы получить меньшее падение, если они у вас есть под рукой.}

Обратите внимание, что если C1 и C2 разные, то эта цепь будет иметь емкость C1 на одной полярности и C2 на другой.

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

компьютеров — Замена неполяризованного электролитического конденсатора

Задавать вопрос

спросил 4 года 5 месяцев назад

Изменено 3 года, 8 месяцев назад

Просмотрено 2к раз

\$\начало группы\$

В меру своих возможностей я пытаюсь отремонтировать Atari 800XL, который был продан как «нерабочий блок». Я нашел новый графический чип, и он работает нормально. Я думал, что, поскольку я открыл его, было бы неплохо заменить колпачки, даже если они не показали никакой утечки. Так я и сделал, я поменял их все, но 3 все еще остаются. У них нет маркировки полярности, и я в конце концов узнаю, что это неполяризованные электролитические конденсаторы. Маркировка гласит:

«Nicon 4,7 мкФ, 35 В, NP, от -40 до +85ºC»

Я пытаюсь найти им замену, но не могу найти точно такой же, и, поскольку мои знания в этой области очень ограниченный (никакого формального образования в области электроники) мне понадобится помощь.

Самое близкое, что я нашел, это конденсаторы с тем же диапазоном значений, но с пометкой «Биполярный» вместо «NP». Я действительно не знаю, означает ли это то же самое, поскольку информация, которую я нашел в Интернете, противоречива.

Если что-то еще выйдет из строя, могу ли я заменить эти конденсаторы на неэлектролитические? Опять же, из-за моего незнания того, что ни один из них не имеет полярности. .. на мой взгляд, все кажется одинаковым…

Буду признателен за любую помощь.

• конденсатор
• компьютеры
• электролитический конденсатор

\$\конечная группа\$

4

\$\начало группы\$

Несколько растворов
1) поставить два последовательно соединенных конденсатора 10мкФ/35В (минус с минусом)
2) один полиэфирный 4,7мкФ 40В типа красного WIMA (имеют аналогичные небольшие размеры)
3) купить биполярный или НЕполярный электролитический конденсатор из каталога дистрибьютор или лучше аудио компоненты или ebay. Они до сих пор их продают.

\$\конечная группа\$

\$\начало группы\$

Вы можете купить Nichicon UVP1J4R7MED1TA Биполярные/неполярные конденсаторы 4,7 мкФ/63В из дистрибутива по разумной цене.
