Как сделать проводку на кухне. Электропроводка на кухне своими руками: подробная инструкция

Как правильно сделать электропроводку на кухне. Какие требования предъявляются к кухонной электрике. На какой высоте устанавливать розетки. Сколько нужно розеток и автоматов. Как рассчитать нагрузку.

Особенности электропроводки на кухне

Кухня является одним из самых энергоемких помещений в доме. Здесь используется множество бытовых электроприборов, потребляющих значительное количество электроэнергии. Поэтому к электропроводке на кухне предъявляются повышенные требования безопасности и надежности.

Основные особенности кухонной электропроводки:

• Необходимо использовать провода и кабели с повышенной нагрузочной способностью
• Требуется большее количество розеток и отдельных линий
• Обязательно применение УЗО и дифавтоматов
• Розетки должны иметь защиту от влаги и брызг
• Необходимо учитывать мощность всех подключаемых электроприборов

При проектировании электропроводки на кухне важно правильно рассчитать нагрузку и количество необходимых линий питания. Это позволит обеспечить безопасную и бесперебойную работу всей бытовой техники.

Требования к электропроводке на кухне

Основные требования, предъявляемые к электропроводке на кухне:

• Использование трехжильных медных проводов сечением не менее 2,5 мм2
• Обязательное заземление всех розеток и электроприборов
• Применение УЗО с током утечки не более 30 мА
• Установка автоматов защиты на 16А и 25А
• Монтаж розеток со степенью защиты не ниже IP44
• Разделение нагрузки на несколько отдельных линий
• Использование распределительных коробок с клеммами

Все электромонтажные работы должны выполняться в строгом соответствии с ПУЭ и другими нормативными документами. Это обеспечит безопасность эксплуатации и долгий срок службы электропроводки.

Расчет нагрузки на кухонную электропроводку

Правильный расчет электрической нагрузки — важнейший этап проектирования проводки на кухне. От этого зависит выбор сечения проводов, количество линий и номиналы защитных устройств.

Для расчета необходимо учесть мощность всех электроприборов, которые будут использоваться на кухне:

• Электроплита — 8-10 кВт
• Посудомоечная машина — 2-2,5 кВт
• Холодильник — 150-300 Вт
• Микроволновая печь — 700-1500 Вт
• Электрочайник — 2-2,5 кВт
• Мультиварка — 1-1,5 кВт
• Кофемашина — 1-1,5 кВт
• Вытяжка — 150-250 Вт

Суммарная мощность всех приборов на кухне может достигать 15-20 кВт. При этом важно учитывать коэффициент одновременности использования, который обычно принимается равным 0,7-0,8.

Схема электропроводки на кухне

Типовая схема электропроводки на кухне предполагает разделение нагрузки на несколько отдельных линий:

• Линия для подключения электроплиты (отдельный кабель 5х6 мм2)
• Линия для розеток рабочей зоны (3х2,5 мм2)
• Линия для холодильника и других маломощных приборов (3х1,5 мм2)
• Линия для освещения (3х1,5 мм2)

Все линии подключаются через отдельные автоматические выключатели и УЗО в распределительном щитке. Это обеспечивает селективность защиты и удобство эксплуатации.

Розетки располагаются над рабочей поверхностью на высоте 1-1,2 м от пола. Их количество рассчитывается из условия не менее одной розетки на 1 м длины рабочей зоны. Дополнительные розетки устанавливаются для подключения стационарной техники.

Материалы и инструменты для монтажа электропроводки

Для выполнения электромонтажных работ на кухне потребуются следующие материалы и инструменты:

• Медный провод ВВГнг 3х2,5 и 3х1,5
• Кабель-канал или гофрированные трубы
• Распределительные коробки
• Автоматические выключатели и УЗО
• Розетки с защитой от влаги
• Клеммы WAGO
• Изолента ПВХ
• Отвертки и плоскогубцы
• Мультиметр
• Индикаторная отвертка

Перед началом работ необходимо обесточить помещение и проверить отсутствие напряжения. Все соединения проводов выполняются в распределительных коробках с помощью клемм. Оголенные участки тщательно изолируются.

Пошаговая инструкция по монтажу электропроводки на кухне

Последовательность действий при монтаже электропроводки на кухне:

1. Составить схему расположения розеток, выключателей и осветительных приборов
2. Разметить трассы для прокладки кабелей и места установки электроустановочных изделий
3. Просверлить отверстия для подрозетников и распределительных коробок
4. Проложить кабели в штробах или кабель-каналах
5. Установить подрозетники и распределительные коробки
6. Выполнить коммутацию проводов в распределительных коробках
7. Установить и подключить розетки, выключатели и светильники
8. Установить автоматы защиты и УЗО в электрощите
9. Подключить групповые линии к вводному автомату
10. Выполнить заземление всех металлических конструкций

После завершения монтажа необходимо провести тщательную проверку работоспособности электропроводки и устранить выявленные недостатки. Только после этого можно подавать напряжение.

Меры безопасности при работе с электропроводкой

При выполнении электромонтажных работ на кухне необходимо строго соблюдать правила электробезопасности:

• Перед началом работ обесточить помещение
• Проверить отсутствие напряжения индикаторной отверткой
• Использовать инструмент с изолированными рукоятками
• Работать в диэлектрических перчатках и галошах
• Не прикасаться к оголенным проводам и клеммам
• Соблюдать полярность при подключении проводов
• Надежно изолировать все соединения
• Не оставлять незаизолированные концы проводов

При отсутствии необходимых навыков лучше доверить монтаж электропроводки профессиональным электрикам. Это обеспечит безопасность и надежность электроснабжения кухни.

Типичные ошибки при монтаже электропроводки на кухне

При самостоятельном монтаже электропроводки на кухне часто допускаются следующие ошибки:

• Использование алюминиевых проводов вместо медных
• Недостаточное сечение проводов
• Отсутствие заземления розеток и электроприборов
• Объединение нескольких мощных потребителей в одну линию
• Установка обычных розеток вместо влагозащищенных
• Отсутствие УЗО на линиях питания розеток
• Некачественная изоляция соединений проводов
• Прокладка кабелей без защитных труб или коробов

Эти ошибки могут привести к перегреву проводки, коротким замыканиям и даже возгораниям. Поэтому важно тщательно соблюдать все требования и рекомендации при монтаже электропроводки на кухне.

Разводка электропроводки на кухне — как правильно сделать электропроводку на кухне, схема разводки

Согласно статистике, половина всех электроприборов находится именно на кухне. Все приборы потребляют довольно много энергии, поэтому старые электропроводки не выдерживают такой большой нагрузки. Монтаж новой электропроводки – достаточно сложный процесс, который требует наличия специальных навыков и знаний. Прежде чем приступить к установке электропроводки, необходимо составить схему, которая поможет понять, сколько на кухне нужно розеток, в зависимости от количества квадратных метров. Также схема поможет просчитать суммарную мощность техники. Довольно часто при планировании расположения розеток люди сталкиваются с вопросом, на какой высоте их устанавливать. Раньше их устанавливали на расстоянии 0,2 метра, но такой вариант может быть опасным, особенно, если в доме есть дети. Оптимальный вариант – монтаж розеток

на уровне пояса. Около рабочей зоны розетки должны находиться на уровне стола. При составлении схемы необходимо продумать, какая техника будет стоять на кухне:

• холодильник
• газовая или электрическая плита
• духовка
• микроволновка
• электрический чайник
• другие приборы

В современном мире отдельная электропроводка на кухне – это просто необходимость. Многие владельцы выбирают сегодня индукционные и электрические приборы для приготовления пищи, которые не могут питаться от стандартного напряжения. Устанавливать такие приборы лучше не своими руками, а доверить это дело специалистам.

Основные моменты монтажа электропроводки

Итак, когда схема уже составлена, и расположение всех розеток определено, необходимо приступать к основной работе. Если вы не имеете ни малейшего представления о том, как включается свет и работают розетки, не стоит браться за работу своими руками.

Монтаж розеток на кухне надо начинать с вводного щитка. На него должны устанавливаться защитные автоматы на силовые розетки. Вся разводка должна включать в себя детали, которые обеспечат безопасность:

• устройство защитного отключения
• автоматические выключатели
• предохранители
• розетки

Для прокладки новой проводки надо сделать правильный выбор проводов. Они могут быть медные и алюминиевые. Медные лучше алюминиевых: они прочнее, имеют длительный срок эксплуатации. Сегодня специалисты во всех современных домах используют медные провода.

Инструкция по монтажу проводки своими руками

• надо сделать разметку стен своими руками согласно схеме. для этого стоит использовать строительный уровень
• согласно разметке надо правильно сделать штробы, после чего надо проложить кабель в готовые штробы
• в специальных местах надо установить выключатели света, розетки и распределительные коробки
• поменять проводку вы смогли, но теперь надо проверить, все ли вы правильно сделали. В щитке не должно ничего шуметь, искрить, а вся техника должна работать бесперебойно

Розетки и выключатели света

Розетки и выключатели – это также в какой-то степени предметы интерьера, они не должны портить общий вид комнаты. Как правило, их покупают еще до начала всех работ. Лучше для монтажа на кухне выбирать розетки, которые предназначены для тока не меньше 16 ампер. Выключатели света для кухни должны быть предназначены для меньшей нагрузки. Лучше подбирать выключатели с ровной и гладкой поверхностью. Благодаря такому решению, свет будет легче включать, а их уборка станет намного проще.

Монолитные розетки должны быть установлены таким образом, чтобы, отключая один прибор, вы не цепляли другие.

Рекомендации, которых стоит придерживаться

Для того чтобы правильно поменять проводку и установить разводку, надо придерживаться некоторых правил:

• выключатель света надо монтировать у входа, на расстоянии 0,2–0,3 метра от двери, на высоте опущенной руки
• нельзя проводить электропроводку на кухне открытым способом, это может быть опасно. К тому же это может испортить внешний вид кухни
• планируйте разводку так, чтобы для включения электроприборов не нужен был удлинитель. Это ненадежный способ питания, который при больших нагрузках может расплавиться
• ни в коем случае нельзя устанавливать розетку около мойки

Лучше всего, чтобы каждому электрическому прибору был установлен свой комплект деталей, обеспечивающих безопасность. Около рабочей поверхности надо оставить пару свободных розеток, которые можно применять для мелкой техники.

Все схемы надо составлять до проведения установочных работ, это значительно облегчит ваш труд, и вы сможете поменять проводку надежно и безопасно, рассчитывая все по метрам. Чтобы работа была выполнена правильно, необходимо придерживаться порядка действий и учитывать рекомендации специалистов.

Электропроводка на кухне своими руками

Мы с Вами достаточно детально рассмотрели вопрос о том, с чего начать ремонт на кухне. И сегодня, в продолжение этой темы, я хочу Вам поподробнее рассказать про электрику, поскольку это наиболее существенная и трудоемкая задача, с которой Вы обязательно столкнетесь. Если Вы возьметесь за такую задачу, как электропроводка на кухне своими руками, то получите хороший опыт по многим направлениям ремонта квартиры.

Итак, давайте еще раз посмотрим на нашу кухню. Я специально отодвинул ее от стен, чтобы было удобно смотреть, как у нас должны быть проложены провода:



Сначала, как я уже говорил ранее, нужно оценить состояние наших стен и прийти к одному из трех выводов:

1. Стены ровные и их не нужно ровнять.
2. Стены кривые — их необходимо штукатурить.
3. Стены кривые — требуется монтаж гипсокартона.

Почему нужно, чтобы стены были ровные? Потому что кухонная мебель — это единая конструкция, часть которой будет стоять на полу, а часть подвешена (прикреплена) к стене. Сильные перепады стен (завалы в ту или иную сторону) приведут к тому, что ровно кухню будет не поставить! Либо, придется что-то решать по месту, делать какие-то подпорки и т. п., что не есть хорошо. Поэтому Вы должны понимать — стены для Вашей будущей кухни должны быть ровными!

Проверить завал стен по вертикали всегда можно по отвесу, см. статью: Отвес и строительный уровень.

Монтаж гипсокартона или выравнивание стен штукатуркой — это принципиальный вопрос, который Вы сразу должны решить. Давайте разбираться почему.

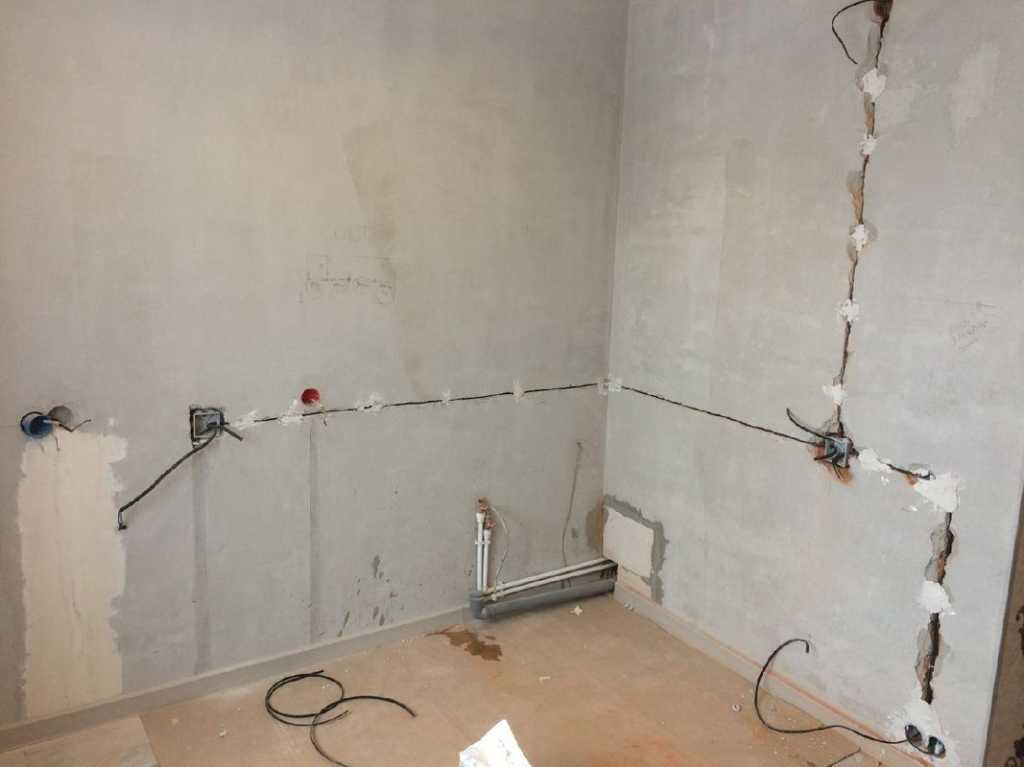

Электропроводка на кухне должна быть скрытая, т. е. все провода, распределительные коробки, розетки нужно прятать в стене. Для гипсокартона — это будет одна технология, для бетонной стены — совершенно другая.

Для начала разметим стену и поймем, как у нас пойдут провода.

Мы уже согласились с тем, что делаем современную кухню с подключением множества бытовых электроприборов. Поэтому, запитываться от нашей старенькой розетки не получится — нужно делать отдельную электрическую проводку! В первую очередь, мы должны позаботиться о питании всей нашей кухни, которое очевидно должно приходить извне. Хорошим вариантом, в этом случае, будет установка в Вашем электрощите отдельного автомата, который отвечал бы за кухню. От этого автомата должен идти кабель через всю квартиру, прямо в кухонное помещение. Учитывая большую нагрузку, которую будут создавать электроприборы, берите толстый кабель. Например, медный 3-х жильный  кабель с сечением жилы 2,5 кв. мм.

Разговор о мощностях, нагрузках и подборе кабеля  мы оставим для другой статьи. А сейчас нам важен сам принцип.

Так вот, этот кабель тянется от автомата электрощита через всю квартиру, прямо туда, где Вы готовите пищу. Дальше он должен разветвляться и идти в разные стороны: к розеткам, к посудомоечной машине, к микроволновке, к холодильнику, к вытяжке и т. д. Что значит разветвляться? Это значит, что кабель приходит в распределительную коробку, а далее он режется и с помощью соединительных колодок разветвляется в разные стороны:



Таким образом, у Вас получаются ответвленные куски проводов, которые должны в итоге заканчиваться розетками. Часть этих розеток будут на видном месте (например, на кафельном фартуке) и будут использоваться для периодического подключения к ним и отключения от них переносных бытовых приборов: чайников, кофеварок, миксеров, комбайнов, мясорубок и т. п. Отверстия под эти розетки сверлятся прямо в стене. Другие розетки служат для постоянного подключения к ним стационарных электроприборов: посудомойка, микроволновка, вытяжка, подсветка. Эти розетки наоборот, не должны быть на виду. Под них не обязательно сверлить отверстия в стене, т. к. розетки можно прятать прямо внутри кухонной мебели.

Также, возможно у Вас будет сделан теплый пол. У него своя специальная розетка для подключения.

Если Ваших подключений еще больше, чем на приведенном рисунке, значит нужно ставить дополнительные распределительные коробки и делать дополнительную проводку проводов. Обязательно загляните в статью Как правильно соединять электрические провода.

Распределительные коробки и провода нужно прятать в стены.

Поэтому, если Вы решили работать с бетонными стенами, то Вам сначала нужно в бетоне просверлить отверстия под каждую распределительную коробку, под каждую свободную бытовую розетку, проштробить канавки под все провода и только потом взяться за штукатурку стен. О том, как сверлить бетонные стены и штробить канавки Вы можете посмотреть в видеоуроках по замене розеток.

Сразу скажу, что работа эта очень пыльная и трудоемкая. Вам понадобятся хороший перфоратор, коронка по бетону и специальная насадка в виде штробы на перфоратор. Очень важно, чтобы диаметр Вашей коронки по бетону совпадал с диаметром распределительной коробки, которую Вы будете утапливать в стене. Если распределительные коробки и розетки будут разных диаметров, то Вам придется запастись 2-мя разными коронками по бетону, а они сами по себе не дешевые. Позаботьтесь об этом заранее. Если надумаете делать электрическую проводку именно таким методом, то почитайте обязательно статью Какие есть средства защиты от строительной пыли, иначе Ваш дом превратится в такое, о чем и говорить не хочется.

Если Вы решили поставить гипсокартон, то много вопросов снимается. Сверлить его гораздо проще и пыли столько не будет. Штробить канавки под провода также нет необходимости, т. к. все провода будут спрятаны между стенкой и гипсокартоном. Однако, в этом решении есть один существенный минус. Установка гипсокартона отберет у Вас около 7 см от каждой из стен кухни, т. е. общая площадь помещения уменьшится, а кухонная мебель как-бы приблизится к Вам по одной и другой стене на 7 см. Для многих это решающий момент при выборе штукатурки или гипсокартона, учитывая наши малогабаритные кухни.

Таким образом, электропроводка на кухне своими руками хоть и задача не из легких, но достаточно интересная. Нужно отметить, что Вам придется очень много зачищать проводов. Делать это обычным ножом — дело неблагодарное, т. к. Вы потратите массу времени и производительность резко упадет. Лучше использовать инструмент зачистки проводов от изоляции.

Как подключить электрические цепи на кухне

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Какие электрические коды для проводки кухонь? Проводка электрических цепей для кухни: электрические коды для проводки кухонь.

Видео по электрике №1 Электропроводка, электроремонт Схемы подключения и символы Схемы подключения и основные электрические коды ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я помог вам правильно подключить! Загляните на мой канал YouTube: » Спроси у электрика « и подписывайтесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Электропроводка кухни
Электрика Вопрос : Каково соответствие новым электротехническим нормам для электропроводки кухонь.

• Розетки с защитой GFI.
• Размеры электрических цепей.
• Что насчет островков.
• Розетки должны быть GFCI или нет?

Спасибо.

Этот вопрос о ремонте домашней электросети поступил от: Тома из Рочестера, штат Нью-Йорк.

Дополнительные комментарии: Очень полезно.

Ответ Дейва:
Спасибо за ваш вопрос об электропроводке на кухне, Том.

Электропроводка Электрические схемы для кухни

Применение: Кухонная электропроводка.
Уровень мастерства: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель.
Приблизительное время: Зависит от объема проекта электропроводки кухни, типа конструкции и доступного доступа к зоне проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Примечание. Установка дополнительной электропроводки на кухне должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Простая электрическая проводка кухни

• Кухни являются одной из наиболее энергоемких частей дома, поэтому существуют определенные электрические нормы, которые были приняты и должны соблюдаться при электропроводке кухни.
• Когда план домашней электропроводки будет разработан, архитектор включит стандартные требования к цепям для кухни, однако рекомендуется рассмотреть дополнительные розетки или цепи, которые могут понадобиться в настоящее время или в ближайшем будущем.

Следующие ресурсы содержат списки электрических цепей и образцы электрических цепей кухни.

Подробнее о Кухонной электропроводке в доме

Розетка GFCI
Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.

Коды электропроводки в жилых помещениях

Статьи по электротехнике для домашней электропроводки электропроект, электротехнические услуги, электромонтаж подземный, электропроводка, код электропроводки, код освещения и датчики дыма.

Домашние электрические цепи

Перечень электрических цепей

• Размер домашней электрической панели определяется путем расчета квадратных метров дома и учета требований норм для необходимых электрических цепей.

Схемы электропроводки вашей кухни должны отражать следующее, чтобы привести ваш дом к повышенному уровню требований норм, которые помогут вам снизить счета за электроэнергию при внедрении энергоэффективности в электрическую схему вашей кухни.

Как установить кухонную электропроводку

Кухонная электропроводка

Подробные фотографии и схемы электропроводки для кухни с кодовыми требованиями для большинства новых или реконструируемых проектов.

Вам также может быть полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочие, разнорабочие и электрики Включает: Электропроводка Розетки GFCI Электропроводка Домашняя электрическая цепь4 90 70074 Цепи розеток 120 В и 240 В Электропроводка выключателей освещения Электропроводка 3- и 4-проводной электрической плиты Схема подключения 3-проводной и 4-проводной сушилки со шнуром и розеткой и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Кухонный электротехнический код для розеток, освещения и бытовой техники

Когда приходит время отремонтировать кухню, возникает соблазн попытаться сэкономить деньги. Ведь капитальный ремонт стоит дорого. Новая бытовая техника, шкафы, освещение, напольное покрытие и сантехника — все это добавляется. Если вы делаете все сами, вы, вероятно, планируете сделать большую часть работы самостоятельно, верно?

Но прежде чем прыгать, помните, что 50% всех пожаров начинаются на кухне. И более трети домашних пожаров вызваны проблемами с электричеством. Зная это, правильная проводка, выполненная в соответствии с электрическими нормами, — это одна из областей, которую вы должны оставить профессионалам. Давайте взглянем на требования кухонного кодекса.

Немного об электротехнических нормах и правилах

Строительные нормы и правила, особенно правила электропроводки, — это не просто набор правил, составленных бюрократами, сидящими в офисе. Национальный кодекс проводки, принятый во всех 50 штатах, является результатом постоянной работы профессионалов отрасли, направленной на обеспечение безопасности вас и вашей семьи. Он меняется по мере того, как меняются обстоятельства и технологии.

Например, если электропроводка на вашей кухне двадцать лет назад, скорее всего, у вас было гораздо меньше приборов на столешнице, и они потребляли меньше энергии. Возможно, у вас было всего два или три цикла. Если вы добавляете остров, это означает больше проводки.

Любой крупный проект реконструкции кухни неизбежно означает добавление новых контуров. Сегодня семь или восемь кругов являются нормой. Способна ли ваша текущая коробка выключателя принимать новые цепи? Должны ли вы добавить подпанель? Знаете ли вы все требования к кабелям и проводке в соответствии с кодом?

Технологии тоже меняются. Еще несколько лет назад не было розеток с защитой от несанкционированного доступа, которые защищают детей от втыкания в розетки подходящих предметов.

Имеет смысл работать только с лицензированным сертифицированным электриком. Они знают коды от и до. Привлекая их к планированию на раннем этапе, вы можете сэкономить деньги. А когда они завершат работу, вы будете в безопасности и спокойнее.

Обзор электропроводки кухни

В кухнях используются три основных типа цепей. И все электрические планы кухни будут иметь по крайней мере один из них. Выделенные цепи для ваших многочисленных небольших настольных приборов необходимы для электробезопасности. В крупных бытовых приборах, например, в плитах, используются так называемые постоянные контуры. Наконец, требуется по крайней мере одна цепь освещения.

Теперь давайте рассмотрим некоторые особые требования к электрическим нормам.

Кухонное освещение

Любой план кухонного освещения должен начинаться как минимум с одной цепи с выключателем (или двумя) на входе. Кроме того, еще одна 15-амперная цепь необходима для питания освещения в зоне приготовления пищи. Это могут быть потолочные или канистровые светильники, ленточные светильники или светильники под шкафами.

Наличие отдельного выключателя для каждого комплекта ламп — отличная возможность. Также хорошо использовать схему на 20 ампер для общего освещения. Это позволяет добавлять или улучшать освещение ниже по течению.

Помните, что защита AFCI (прерыватель дугового замыкания) является обязательным требованием для всех цепей освещения. Хотя это не всегда требуется, защита GFCI (прерыватель цепи замыкания на землю) является хорошей идеей для любых коммутаторов, расположенных рядом с приемником.

При планировании нового кухонного освещения у вас есть большой выбор:

• Общее освещение – накладное или встроенное
• Зональное освещение – используется для освещения определенного места (например, раковины)
• Рабочее освещение – часто монтируется под верхними шкафами для освещения части прилавка
• Освещение в нише — установка светильников в нише над навесными шкафами создает эффект ореола
• Подвесные светильники — отлично подходят для освещения острова или обеденной зоны на кухне
• Акцентные светильники — идеально подходят для акцентирования внимания на вашем особом фарфоре или любимом произведении искусства

Опыт вашего электрика и знания в области освещения очень помогут вам в планировании освещения вашей кухни!

Микроволновая проводка

Современные микроволновые печи, потребляющие до 1500 Вт, требуют 20-амперной, 120/125-вольтовой цепи, предназначенной для микроволновой печи. Проводка указана как 12/2 м. мили с землей. Требуется защита AFCI.

Посудомоечные машины и устройства для удаления мусора

Посудомоечные машины также нуждаются в отдельной цепи – 20 А, 120/125 В, с использованием провода 12/2 Нм с заземлением. Убедитесь, что линия посудомоечной машины достаточно провисает, чтобы вы могли вытащить устройство для ремонта!

В некоторых регионах посудомоечная машина и утилизатор могут совместно использовать 20-амперную цепь. Общая потребляемая мощность не может превышать 80% номинального тока цепи. Ваш лицензированный подрядчик по электротехнике будет знать, что разрешено.

Если для утилизации требуется отдельная цепь, это будет другая цепь на 20 ампер, 120/125 вольт, провод 12/2 Нм с заземлением. Посудомоечные машины и отходы требуют защиты GFCI. Также может применяться требование AFCI.

Электропроводка холодильника

Для вашего холодильника требуется еще одна выделенная цепь на 20 А, 120/125 В с проводом 12/2 и заземлением. Снова требуется защита AFCI, и может потребоваться GFCI. Те необходимые схемы начинают складываться!

Электрическая плита

Для большинства новых диапазонов требуются специальные цепи на 240/250 вольт, 50 ампер. Это означает, что либо кабель 6/3 NM, либо провод #6 THHN проходят в кабелепроводе.

Для некоторых диапазонов потребуются цепи даже с более высокими характеристиками. Заранее проверьте технические характеристики вашего прибора! Варочная панель и настенная духовка могут использовать один и тот же контур, но не превышают мощности контура.

Розетка на 120/125 В подойдет, если вы готовите на газу. В любом случае, вы можете захотеть установить цепь для электрической плиты. Это позволяет позже перейти с газа.

Кухонные розетки

В большинстве случаев требуется как минимум две 20-амперные цепи для настольных (или островных) розеток. Вы, вероятно, захотите больше, так что планируйте тщательно. Все они нуждаются в защите как GFCI, так и AFCI.
