5.7. Рифление

294

Глава 5

5.7.1. Параметры рифления

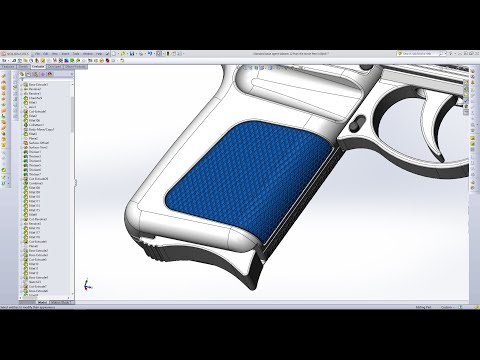

Для того чтобы детали типа рукояток, винтов, цилиндрических гаек и др. не проскальзывали в руках при вращении, на поверхность детали наносят узкие острые бороздки (рифли). Технологический процесс нанесения рифлей и сама мелкозубая поверхность называется рифлением. Рифление может быть прямым и сетчатым (рис. 5.75).

Рис. 5.75. Прямое (а) и сетчатое (б) рифление

Шаг рифления Р выбирают в зависимости от диаметра и ширины накатываемой поверхности (табл. 5.12). Высоту рифления h и угол рифлей α принимают равными:

для стали h = (0,25—0,7)Р и α = 70°;

для цветных металлов и сплавов h = (0,25—0,5)Р и α = 90°.

Таблица 5.12. Шаги рифления Р (мм) по ГОСТу 21474-75

	Материал	Ширина	Диаметр накатываемой поверхности, мм
		накатываемой
	заготовки		до 8	8−16	16−32	32−63	63−125	св. 125
		поверхности b
	Рифление прямое
	Для всех	до 4	0,5	0,5	0,6	0,6	0,8	1,0
	материалов	4−8		0,6	0,6	0,6
		8−16		0,6	0,8	0,8
		16−32		0,6	0,8	1,0	1,0	1,2
		свыше 32					1,2	1,6

	Конструктивные элементы							295
						Таблица 5. 12 (окончание)
	Материал	Ширина	Диаметр накатываемой поверхности, мм
		накатываемой
	заготовки		до 8	8−16	16−32	32−63	63−125	св. 125
		поверхности b
	Рифление сетчатое
	Цветные	до 8	0,5	0,6	0,6	0,6	0,8	—
	металлы	8−16			0,8	0,8	0,8	—
		16−32			0,8	1,0	1,0	—
		св. 32			0,8	1,0	1,2	1,6
	Сталь	до 8		0,6	0,8	0,8	0,8	—
		8−16		0,8	1,0	1,0	1,0	—
		16−32		0,8	1,0	1,2	1,2	—
		св. 32		0,8	1,6	1,2	1,6	2,0

Рис. 5.76. Примеры условного изображения и обозначения прямого (а) и сетчатого (б) рифления на чертежах

Количество рифлей с достаточной для проектирования точностью можно рассчитать по формуле:

n =	πD	,	(5.6)
	P

где D — диаметр накатываемой поверхности, мм; Р — шаг рифления, мм.

На рабочих чертежах рифление изображают частично, с возможным упрощением (рис. 5.76). Рифление обозначается при помощи линии выноски, стрелка

296

Глава 5

которой упирается в поверхность с рифлением. Допускается на конце линиивыноски ставить точку, если она нанесена внутри контура. На полке линиивыноски указывают тип рифления и шаг по типу: «Рифление прямое 1,0». Под полкой дают ссылку на ГОСТ 21474-75.

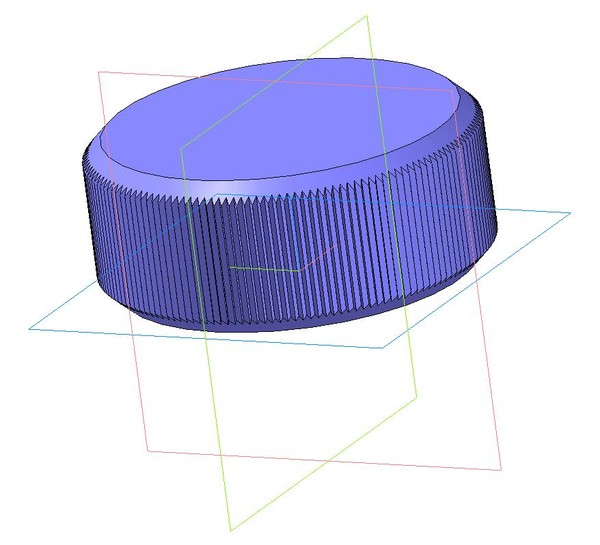

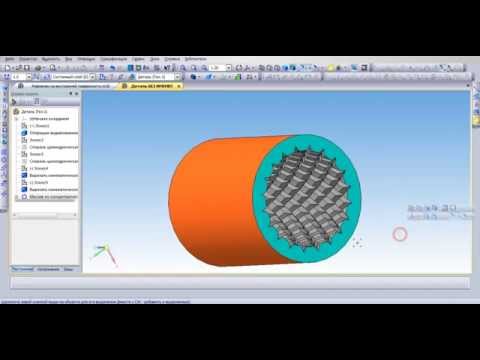

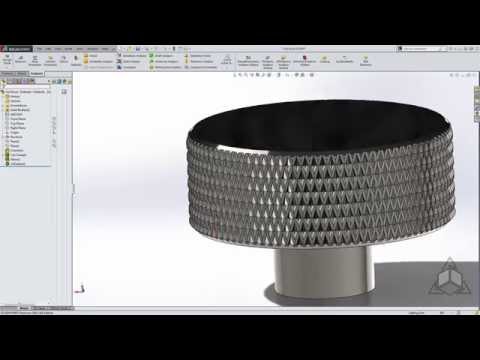

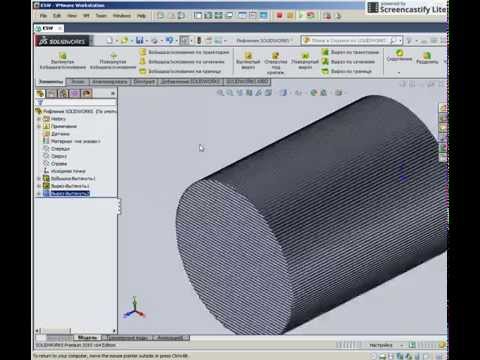

5.7.2. Пример 21. Модель рукоятки с рифлением

Нанесите прямое рифление на цилиндрическую поверхность заготовки рукоятки, изображенной на рис. 5.77. Рукоятка изготовлена из алюминиевого сплава.

1.Сначала смоделируйте заготовку рукоятки. Создайте файл типа Деталь и сохраните его. В плоскости XY выполните эскиз, как показано на рис. 5.78, и примените к нему операцию вращения. Система отрисует заготовку рукоятки.

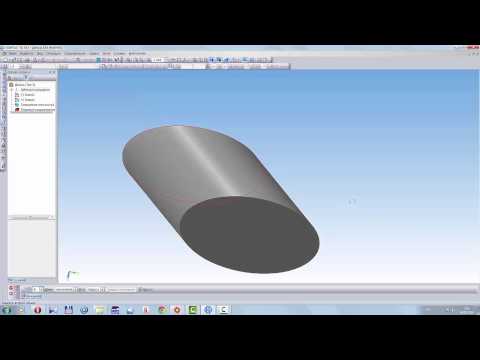

Рис. 5.77. Модель заготовки рукоятки

Рис. 5.78. Эскиз заготовки рукоятки в параметрическом режиме

Конструктивные элементы

297

Рис. 5.79. Эскиз сечения рифли

2.Определите параметры прямого рифления. По табл. 5.12 выберите шаг рифления Р. Для диаметра накатываемой поверхности 70 мм и ширины 11,8 мм шаг рифления P равен 0,8 мм. Рассчитайте высоту рифления, выбрав зависимость для деталей из цветных металлов и сплавов:

h = (0,25—0,5)Р = 0,2—0,4 мм. Можно принять h = 0,3 мм и α = 90°.

3. Рассчитайте внутренний диаметр рифления:

D1 = D – 2h = 70 − 2×0,3 = 69,4 мм.

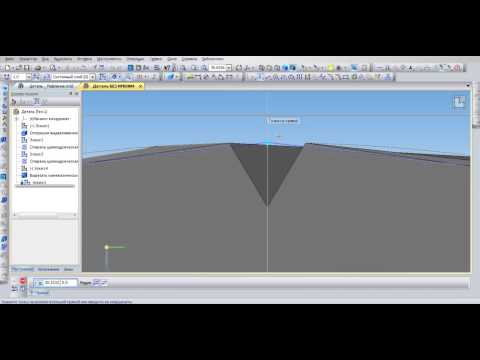

4.Выделите торец детали и выполните в нем эскиз сечения одной рифли (рис. 5.79). Для облегчения построений проведите окружность диаметром, равным внутреннему диаметру рифления — 69,4 мм, и вспомогательную вертикальную линию.

5.Примените к эскизу операцию Вырезать выдавливанием | Через все

(рис. 5.80).

6.По формуле (5.6) рассчитайте количество рифлей:

n = π×70/0,8 ≈ 275.

Рифления прямые и сетчатые

ГОСТ 21474 – 75

Рифления, а так же различные знаки, маркировочные клейма наносятся на элементы деталей с использованием метода холодного накатывания. Этот способ имеет весьма высокую производительность. Его основой является свойство металлов под воздействием накатников или накатных роликов образовывать локальные деформации.

Рукоятки цилиндрической формы всевозможных измерительных инструментов, рукоятки высококлассных калибров, головки микрометрических винтов и прочих подобных изделий, для удобства пользования, фиксации и удержания делают не гладкими, а рифлеными.

Сам процесс получения такого рода поверхностей называется накатыванием, а инструмент, с помощью которого он производится – накатками.

По структуре получаемой поверхности накатки подразделяются сетчатые, прямые и перекрестные.

Пример условного обозначения



Рифление прямое 1.0 ГОСТ 21474–75

1.0 – шаг рифления P.



Рифления на поверхностях деталей возникают не только после накатки, но и в результате использования еще целого ряда технологий, предполагающих обработку поверхностей металлов для достижения их пластической деформации без снятия стружки. К наиболее распространенным из них относятся алмазное выглаживание, раскатывание и обкатывание поверхностей, накатывание резьб, зубчатых колес и шлицевых валов, а также калибровка отверстий.

Пример условного обозначения



Рифление сетчатое 1.0 ГОСТ 21474–75

1.0 – шаг рифления P.



В связи с тем, что требования к эксплуатационным характеристикам машин и механизмов постоянно ужесточаются, методы обработки деталей, не предполагающие снятия стружки, используются в технологических процессах все чаще. Это позволяет выпускать изделия с высокими показателями таких характеристик, как точность, прочность, быстроходность и производительность. Перед тем, как начинать обработку поверхностей пластическим деформированием, их подвергают предварительной подготовке.

Для этого заготовки приближают к тем формам, которые будет иметь готовые изделия, и после этого обрабатывают поверхности шлифованием. По его завершении используется один из перечисленных выше методов обработки, при котором не снимается стружка. Это дает возможность не только существенно упростить процесс изготовления деталей, но и значительно уменьшить количество отходов.

Основой этих методов являются пластические свойства металлов, а именно – их способность без нарушения целостности кристаллической решетки принимать остаточные деформации.

При использовании методов пластической деформации происходит упрочнение поверхностного слоя, что удлиняет срок службы деталей. Помимо этого, они становятся более устойчивыми к воздействию электрохимической коррозии, с поверхностей удаляются царапины и микротрещины, которые появились в результате предыдущих этапов обработки, а также повышается износостойкость сопряжений. При обработке поверхности методами пластической деформации на них образуются микроструктуры волокнистого характера, причем объем заготовки не изменяется. Поскольку поверхности не нагреваются, то в них не происходят фазовые превращения.

Для обработки методами, не предполагающими снятия стружки, используются металлорежущие станки с установленными на них специальными инструментами. Кроме того, в этих целях применяют и некоторые виды специализированного оборудования. Наибольшую эффективность эти технологии демонстрируют для металлов, твердость которых не превышает НВ 280.
