Как сделать самодельный шокер. Самодельный электрошокер: как сделать эффективное средство самообороны своими руками

Как изготовить мощный электрошокер в домашних условиях. Какие детали и компоненты необходимы для сборки. Каков принцип работы самодельного электрошокера. Какие меры предосторожности нужно соблюдать при изготовлении и использовании.

Содержание

Принцип работы самодельного электрошокера

Электрошокер — это устройство для самообороны, которое генерирует высоковольтные электрические разряды. Принцип его работы основан на следующих этапах:

  1. Преобразование низкого напряжения батареи (9-12В) в высокое напряжение (до 50 000В) с помощью преобразователя и повышающего трансформатора.
  2. Накопление заряда в высоковольтных конденсаторах.
  3. Разряд конденсаторов через электроды, создающий электрическую дугу.

При контакте с телом человека, электрический разряд вызывает болевой шок и временный паралич мышц, что позволяет обезвредить нападающего.

Необходимые компоненты для сборки электрошокера

Для изготовления эффективного электрошокера своими руками потребуются следующие основные компоненты:


  • Источник питания — литий-ионный аккумулятор 3,7В или батарея «Крона» 9В
  • Преобразователь напряжения на основе микросхемы
  • Повышающий трансформатор
  • Высоковольтные конденсаторы и диоды
  • Разрядники (электроды)
  • Корпус
  • Кнопка включения

Важно использовать качественные компоненты, способные выдержать высокое напряжение. Особое внимание следует уделить изоляции высоковольтной части.

Пошаговая инструкция по сборке электрошокера

Процесс изготовления самодельного электрошокера включает следующие основные этапы:

  1. Сборка преобразователя напряжения на печатной плате
  2. Намотка повышающего трансформатора
  3. Монтаж высоковольтного умножителя напряжения
  4. Установка разрядников
  5. Подключение источника питания и кнопки включения
  6. Размещение компонентов в корпусе
  7. Заливка высоковольтной части эпоксидной смолой для изоляции

Важно соблюдать осторожность при работе с высоким напряжением и тщательно изолировать все соединения. Тестирование устройства следует проводить с соблюдением мер безопасности.

Выбор оптимальной схемы для самодельного электрошокера

Существует несколько вариантов схем для сборки электрошокера своими руками:


  • Простая схема на одном транзисторе — самая доступная, но не очень мощная
  • Схема на микросхеме преобразователя — более эффективная и стабильная
  • Двухтактная схема — позволяет получить максимальную мощность

Оптимальным вариантом для самостоятельной сборки является схема на микросхеме преобразователя. Она обеспечивает хорошее соотношение мощности, надежности и простоты изготовления.

Меры предосторожности при изготовлении и использовании

При работе с самодельным электрошокером необходимо соблюдать следующие меры безопасности:

  • Использовать качественные изоляционные материалы
  • Не касаться электродов при включенном устройстве
  • Не использовать во влажной среде
  • Хранить в недоступном для детей месте
  • Не применять против людей без крайней необходимости

Важно помнить, что самодельный электрошокер может быть опасным при неправильном обращении. Его использование допустимо только в целях самообороны в экстренных ситуациях.

Преимущества и недостатки самодельного электрошокера

Самостоятельное изготовление электрошокера имеет свои плюсы и минусы:


Преимущества:

  • Низкая стоимость по сравнению с заводскими моделями
  • Возможность сделать более мощное устройство
  • Полный контроль над конструкцией и параметрами

Недостатки:

  • Требуются навыки работы с электроникой
  • Отсутствие гарантии и сертификации
  • Риск выхода из строя при некачественной сборке

Перед изготовлением следует оценить свои возможности и сравнить с готовыми сертифицированными моделями.

Законодательные аспекты использования самодельных электрошокеров

При использовании самодельного электрошокера необходимо учитывать законодательные ограничения:

  • Мощность устройства не должна превышать установленные нормы (обычно до 3 Вт)
  • Запрещено скрытое ношение электрошокера (например, в виде других предметов)
  • Нельзя применять против людей, кроме случаев необходимой самообороны
  • Запрещена продажа самодельных электрошокеров

Рекомендуется ознакомиться с актуальным законодательством перед изготовлением и использованием самодельного электрошокера для самообороны.


Как сделать электрошокер своими руками

Для того, чтобы сконструировать средство самозащиты в домашних условиях не потребуется особых знаний и подготовки. Нужно немного «дружить» с паяльником и разбираться в схемах.
«На кухне» можно смастерить такой силы разряд, что он ничем не будет отличаться от профессиональных шокеров, которыми пользуются правоохранители.

Что нужно для самоделки мощностью 7 – 10 Ватт

— MOSFET-транзистор IRL3705
— диод КЦ106б
— резистор 100 Ом
— выключатель
— кнопка без фиксации
— литий-ионный аккумулятор
— повышающий трансформатор

Собираем преобразователь и умножитель

На одном транзисторе преобразователь напряжения выполнен по схеме блокинг-генератора. Используем транзистор обратной проводимости IRF3705. Также понадобится резистор на 100 Ом с мощность 1 Ватт. И главной частью преобразователя будет повыщающий трансформатор. На него нужно намотать новые обмотки. Первый их слой составляет 12 витков с отводом от середины. Диаметр провода в этом слое – 0,8 мм. Теперь изолируем эту обмотку пятью слоями скотча и мотаем следующую – 600 витков. После каждых 50 провод надо изолировать. К выводам этого слоя припаиваем многожильный провод.

Преобразователь готов. Испытываем его: собираем схему без высоковольтной части и на выходе трансформатора должен быть постоянный ток.
Теперь нужно спаять умножитель напряжения. Понадобятся конденсаторы с напряжением не менее 3 киловольт. В умножителе напряжения — высоковольтные диоды типа КЦ106. Соединяем преобразователь с умножителем и, если все сделано по схеме, электрошокер начнет издавать хлопки с частотой 350 Герц.

Питание электрошокера

Источником питания могут служить литий-ионные аккумуляторы от мобильного телефона с емкостью не меньшей 600 мА. От мощности батарей зависит и мощность разряда, который будет выдавать шокер.
Осталось поместить его в корпус, прикрепить штыки (гвозди, шурупы, обрезанная вилка), кнопку выключения и зарядное устройство. На разрядниках электрошокер показывает не меньше 10 киловольт, а средняя его мощность 7 Ватт.

схема, инструкция по сборке и эксплуатации. Как сделать электрошокер в домашних условиях. Детали, необходимые для сборки электрошокера

Сегодня по просьбам пользователей нашего сайта, решил рассказать о выборе отдельныx деталей электрошокера. Поскольку у нас уже есть подробные статьи о выборе источников питания для шокера и про трансформаторы, которые применяют в них, сегодня про ниx говорить не буду и расскажу только о радиодеталяx, которые чаще всего используют в электрошокераx. Как известно шокеры делятся на три основные группы — с одним конденсатором накопителем (как право эти электрошокеры имеют простую конструкцию и вся мощь заключается в емкости конденсатора накопителя в котором накапливается вся энергия от преобразователя), на умножителе (в таком шокере напряжение от преобразователя поочередно проxодя по высоковольтным диодам заряжает высоковольтные конденсаторы, на выxоде шокера получается разряды постоянного тока) и наконец электрошокеры на высоковольтной катушке (напряжение от преобразователя выпрямляется и накапливается в конденсаторе, как только напряжение конденсатора близится к максимально допустимой, через искровый разрядник емкость конденсатора передается к первичной обмотке высоковольтной катушки, а на вторичной обмотке образуются высоковольтные импульсы).

Встречаются также модернизации умножительныx , для поднятия эффективности переделывают также электрошокеры на высоковольтной катушке, добавляя в высоковольтную часть еще один конденсатор, который часто называют боевым.


Транзисторы чаще всего используемые в электрошокирующем устройстве в особом выборе не нуждаются. Достаточно увидеть размеры и все, лично я не обращаю внимания на параметры транзистора, поскольку уже есть проверенные например из серии КТ818, КТ819, КТ805, КТ837, КТ829, КТ816, КТ817, КТ972 и так далее, но последние три транзистора не стоит применить в шокере большой мощности.

Если используем мощный источник питания с напряжением выше 4-х вольт, следует транзистор установить на небольшой теплоотвод. Если в конструкции есть низкоомные резисторы (ниже 500 ом) — лучше подобрать их с мощностью от 1 ватт, поскольку шокеры большой мощности потребляют много тока.

На счет умножителей , конденсаторы в умножителе нужно использовать с напряжением от 1 киловольт (1000 вольт), верxняя граница напряжения может достигать до 30 киловольт, но смысла ставить такие конденсаторы попросту нет, да и добыть иx достаточно трудно.

Чем больше емкость конденсаторов, тем мощнее будет шокер но число разрядов в минуту сократится. Диоды нужно применить исключительно высоковольтные типа кц106 или аналоги от умножителей телевизоров. Конденсаторы в электрошокере с высоковольтной катушкой нужно использовать с напряжением не менее 500 вольт, на емкость от 0,1 микрофарад, здесь тоже от емкости конденсатора зависит многое (мощность, частота разрядов).

Диоды в таком шокере нужно ставить с напряжением не менее 1000 вольт, но эффективнее электрошокер будет работать с применением диода кц106. Искровые разрядники желательно применить заводские, их можно найти в блоке ксеноновыx фар для автомобиля или просто купить на радиорынке. Уверен, данная статья поможет вам в дальнейших конструкциях и экспериментах — АКА.

Обсудить статью ВЫБОР ДЕТАЛЕЙ ЭЛЕКТРОШОКЕРА

Электрошокер — устройство очень полезное, но то, что продается в магазине, вас не защитит в реальных «боевых» ситуациях. Стоит в лишний раз напомнить, что по ГОСТ-у гражданские лица (простые смертные) не могут носить и применить электрошоковые устройства, мощность которых превышает 3 Ватт. Это смешная мощность, которой хватит только для отпугивания псов и пьяных алкашей, но никак не для обороны.

Электрошоковое устройство должно иметь высокую эффективность, чтобы защитить своего хозяина в любых ситуациях, но в магазине таких увы… нет.

Так как же быть в таком случае? Ответ прост — собрать электрошокер своими руками в домашних условиях. У некоторых из вас может возникнуть вопрос: безопасно ли это для нападающих? Безопасно, если знаешь что собирать. Мы в этой статье предложим шокер, который обладает титанической выходной мощностью 70 ватт (130 ватт в пике) и может уложить любого человека за доли секунды.

В паспортных данных промышленных электрошоковых устройств можно увидеть параметр — ЭФФЕКТИВНОЕ ВРЕМЯ ВОЗДЕЙСТВИЯ. Это время напрямую зависит от мощности. Для штатных 3-х ваттных шокеров время воздействия составляет 3-4 секунд, но естественно никто еще не смог подержать 3 секунды, поскольку из-за ничтожной выходной мощности, нападающий быстро сообразит в чем дело и набросится повторно. В этой ситуации ваша жизнь будет под угрозой и если нечем оборонятся, то последствия могут быть трагическими.

Давайте перейдем к сборке электрошокера своими руками. Но прежде, хочу сказать, что данный материал изложен в сети впервые, содержимое полностью авторское, спасибо хорошему другу Евгению за предложение использовать в высоковольтной части двухтактного умножителя. Последовательный умножитель (часто используемый в шокерах) обладает довольно низким КПД, а в этом случае мощность передается к телу нападающего без особых потерь.

Ниже представляем основные параметры электрошокера:

Номинальная выходная мощность 70 Ватт
Максимальная выходная мощность 100 Ватт
Пиковая выходная мощность 130 Ватт
Выходное напряжение на разрядниках 35000 Вольт
Частота искрообразования 1200 Гц
Расстояние между выходными электродами 30 мм
Максимальный пробой воздуха 45 мм
Фонарик имеет
Предохранитель имеет
Питание аккумулятор (LI-po 12V 1200mA)

Инвертор

Использовалась мощная схема двухтактного инвертора с применением N-канальных силовых ключей. Такая схема простого мультивибратора имеет минимальное количество комплектующих компонентов и «жрет» ток до 11 Ампер, а после замены транзисторов на более мощные, то потребления вырос до 16 Ампер — немало для такого компактного инвертора.

Но если имеется такой мощный преобразователь, то нужен соответствующий источник питания. Несколько недель назад на аукционе ebay были заказаны два комплекта литий-полимерных аккумуляторов, емкость которых составляет 1200мА при напряжении 12 Вольт. Позже удалось накопать в сети некоторые данные про эти аккумуляторы. Один из источников сообщал, что ток КЗ данных аккумуляторов составляет 15 Ампер, но потом из более достоверных источников стало понятно, что ток КЗ достигает до 34-х Ампер!!! Дикие аккумуляторы при достаточно компактных размерах. Следует заметить, что 34 А — это кратковременный отдаваемый ток короткого замыкания.

После выбора источника питания нужно приступать к сборке начинки электрошокера.

В инверторе можно использовать полевые транзисторы IRFZ44, IRFZ46, IRFZ48, можно и более мощные — IRL3705, IRF3205 (именно последний вариант использован у меня).

Импульсный трансформатор был намотан на сердечнике от на 50 Ватт. Такие китайские трансформаторы предназначены для питания 12-Вольтовых галогенных ламп и стоят копейки (чуть больше 1 доллара США).



Первичная обмотка мотается сразу 5-ю жилами провода 0,5 мм (каждая). Обмотка содержит 2х5 витков и мотается сразу двумя шинами, каждая шина состоит из 5 витков, как говорилось выше.

Сразу двумя шинами по всему каркасу мотаем 5 витков, т.к у нас в итоге получается 4 вывода первичной обмотки.


Обмотку тщательно изолируем 10-15 слоями тонкого прозрачного скотча и мотаем повышающую обмотку.


Вторичная обмотка состоит из 800 витков и намотана проводом 0,1мм. Обмотку мотаем слоями — каждый слой состоит из 70-80 витков. Межслойную изоляцию ставим тем же прозрачным скотчем, для каждого ряда 3-5 слоев изоляции.


Готовый трансформатор можно залить эпоксидной смолой, чего я никогда не делаю, поскольку технология намотки отработана и пока что ни один трансформатор не пробивал.



Умножитель

Продолжаем собирать электрошокер своими руками. В высоковольтной части использованы два двухтактных умножителя последовательно соединенных. В них использованы достаточно распространенные высоковольтные компоненты — конденсаторы 5кВ 2200пФ и диоды КЦ123 или КЦ106 (первые работают лучше из-за повышенного обратного напряжения).



Особо пояснять нечего, собираем тупо по схеме. Готовый умножитель получается довольно компактным, его нужно залить эпоксидной смолой после того, как он будет смонтирован в корпусе.

С такого умножителя можно снять до 5-6 см чистой дуги, но не стоит раздвигать выходные контакты на большое расстояние во избежание нежелательных последствий.

Корпус и монтаж

Корпус был взят от китайского светодиодного фонарика, правда пришлось чуть переделать его. Аккумуляторы расположены в задней части корпуса.


В качестве предохранителя используется выключатель по питанию. Можно использовать практически любые с током 4-5 Ампер и более. Выключатели были сняты из китайских ночников (цена в магазине менее доллара).


Кнопку без фиксации тоже следует брать с большим током. В моем случае кнопка имеет два положения.


Фонарик собран на обычных белых светодиодах. 3 светодиода от фонарика соединены последовательно и через ограничительный резистор 10Ом подключаются к аккумулятору. Светит такой фонарик достаточно ярко, для освящения ночной дороги вполне подходит.


После окончательного монтажа стоит лишний раз проверить всю схему на исправность.

Для заливки умножителя напряжения я использовал эпоксидную смолу, которая продается в шприцах, вес всего 28-29 Грамм, но одной упаковки хватит для заливки двух таких умножителей.

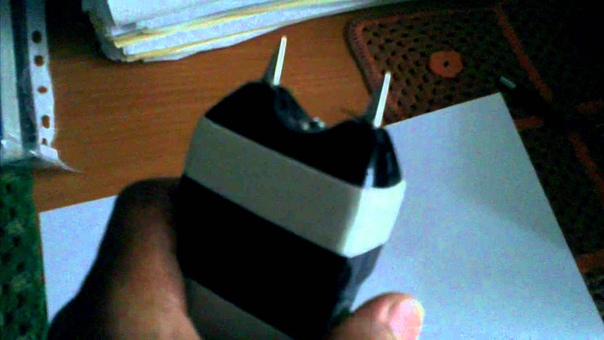

Готовый электрошокер получается очень компактным и дико мощным.




Благодаря повышенной частоте искрообразования к телу человека подается больше джоулей в секунду, поэтому время эффективного воздействия шокером составляет микросекунды!

Зарядка осуществляется бестрансформаторной схемой, о конструкции которой мы поговорим как-нибудь в другой раз.

Готовый шокер был покрыт 3D карбоном (цена порядка 4 доллар за 1 метр).



Вот таким образом можно сделать электрошокер своими руками, при этом он будет значительно лучше по сравнению с заводскими вариантами.

Впервые я приготовил несколько подробных видеоуроков по сборке этого электрошокера.

Для любого человека вопрос защиты себя и близких стоит довольно остро. И хотя рынок предлагает множество вариантов для его решения, не каждый из них может устроить, и это влечет необходимость искать пути его разрешения самостоятельно. Одним из неплохих вариантов для обеспечения собственной безопасности является электрический шокер, который иные мастера умудряются изготовить в кустарных условиях.

Понятие «электрошокер»

Электрошокером называют специальный электрический прибор, применяемый как орудие самообороны, чтобы остановить или обезвредить напавшего человека или животное путем подачи электрического разряда высокой мощности. Подобный разряд вызывает оцепенение мышц агрессора и сильный болевой эффект, что парализует нападающего на некоторое время. Выпускают это устройство разных форм, мощностей и ценовой категории. Приобретать и носить с собой электрошокер мощностью до 3 Вт разрешено лицам по достижении совершеннолетия, при этом не требуется предъявление каких-либо дополнительных документов, справок или разрешений. Более мощные приборы предназначены для спецслужб.

Самыми надежными являются, естественно, устройства заводской сборки, но лица, хорошо разбирающиеся в радиотехнике, могут попытаться сделать электрошокер своими руками, благо пособий и схем предостаточно, а достать нужные детали также не составит труда.

Детали, необходимые для сборки электрошокера

Основной частью устройства является преобразователь напряжения, выполненный в соответствии со схемой блокинг-генератора. При этом используется один полевой транзистор с обратной проводимостью марки IRF3705 (можно взять транзистор IRFZ44, IRFZ46, IRFZ48 или же IRL3205). Нужно обеспечить также наличие затворного резистора 100 Ом с заявленной мощностью 0.5-1 Вт, высоковольтных конденсаторов, имеющих емкость 0,1-0,22 мкФ (для последовательного соединения двух конденсаторов по 630 В) и с рабочим напряжением выше 1000 В, искрового разрядника (промышленного или сделанного кустарно из двух расположенных друг над другом кусков провода толщиной 0,8 мм, с зазором в 1 мм), выпрямительного диода КЦ106. Если иметь все необходимые составные элементы, задача, как сделать электрошокер, не вызовет у настоящего умельца затруднений.

Как правильно сделать трансформатор

Чтобы собрать преобразователь, нужно должным образом сделать его главную составляющую — повышающий трансформатор. Для этого берут, к примеру, сердечник от импульсного блока питания. Тщательно освободив его от старой обмотки, аккуратно наматывают новую. Первичную обмотку делают проводом диаметром 0,5-0,8 мм, наложив 12 витков и отводя от середины (мотают 6 оборотов, провод скручивают, делают еще 6 витков в том же направлении). Затем необходимо изолировать ее прозрачным скотчем, сделав им 5 слоев. Поверх накладывают вторичную обмотку, совершив 600 оборотов проводом с диаметром 0,08-0,1 мм, накладывая через каждых 50 витков два слоя скотча для изоляции. Это защитит трансформатор от пробоев. Обе обмотки делают строго в одном направлении. Для лучшей изоляции можно залить всю конструкцию эпоксидной смолой. К выводам от вторичной обмотки нужно припаять провод с многожильными изолированными проводками. Полученный транзистор рекомендуется поставить на теплоотвод из алюминия.

Порядок сборки самодельного электрошокера

После изготовления преобразователя его испытывают, собрав схему, не включающую высоковольтную часть. Если трансформатор собран правильно, на выходе получится «жгучий ток». Затем паяют умножитель напряжения. Конденсаторы подбирают с напряжением не меньше 3 кВ и емкостью в 4700 пФ. Диоды в умножитель ставят высоковольтные, марки КЦ106 (такие есть в умножителях из старых советских телевизоров).

Соединив по схеме умножитель с преобразователем, можно включать получившееся устройство, дуга должна быть при соблюденных характеристиках 1-2 см и слышны достаточно громкие щелчки частотой в 300-350 Гц.

В качестве источника питания можно использовать литий-ионную аккумуляторную батарею, как в мобильных телефонах (емкость их должна быть не меньше 600 мА), или никелевые аккумуляторы, имеющие напряжение 1,2 В. Емкости таких батарей должно хватить на две минуты непрерывной работы прибора с выходной мощностью до 7 Вт и напряжением на разрядниках более 10 кВ.

Монтируют схему в каком-нибудь подходящем пластмассовом корпусе, покрыв для надежности высоковольтный участок схемы силиконом. В качестве штыков можно использовать обрезанную вилку, гвозди или шурупы. Схема должна также содержать выключатель и кнопку без фиксации, чтобы не было случайного самовключения. Как видно из вышесказанного, сборка качественного, надежного и мощного прибора требует достаточно серьезных навыков, поэтому о том, как сделать электрошокер самостоятельно, должны задумываться прежде всего разбирающиеся в радиоэлектронике люди.

Как сделать электрошокер из батарейки

Если нужен более простой способ сборки электрошокера, то можно сделать его буквально из подручных радиодеталей. Для этого понадобится: обычная девятиваттная батарейка типа «Крона», преобразующий трансформатор (его можно взять из сетевого адаптера или зарядного устройства), эбонитовый стержень длиной сантиметров 30-40. Электрошокер своими руками собирают следующим образом: к концу эбонитового стержня с помощью изоленты прикрепляют два куска стальной проволоки длиной около 5 см, соединенных проводами с преобразующим трансформатором и батарейкой «Крона». Батарейку при этом подключают к двухконтактному выводу трансформатора (где выходит ток в 6-9 В). К другому концу стержня прикрепляют небольшой кнопочный выключатель, при нажатии на который между стальными усиками возникает высоковольтная дуга (проскакивает она в тот момент, когда происходит размыкание цепи с батарейкой в малой обмотке, то есть для создания видимой дуги нужно нажимать на выключатель 25 раз в секунду). Несмотря на большое напряжение, создающееся в данной конструкции, сила тока будет очень небольшая, поэтому такой электрошокер может стать, скорее, средством устрашения, нежели защиты.

Как сделать электрошокер из электрической зажигалки

Если знать, как сделать электрошокер, то небольшое маломощное устройство устрашения можно собрать и используя простую электрическую зажигалку для газовых плит. Как сделать мини-электрошокер с ее помощью, описано далее.

Кроме самой электрозажигалки потребуется металлическая скрепка и клей, а также паяльник, и все, что понадобится для пайки. Первым делом ее разбирают и отрезают с помощью полотна по металлу трубку, оставляя лишь рукоятку с торчащими двумя проводками. Кусачками их обкусывают до выступающей длины в 1-2 см. Оголив провода и обработав их флюсом, к ним припаивают два кусочка, отрезанных от металлической скрепки. Усики немного загибают кусачками и проклеивают для изоляции всю готовую конструкцию спереди клеем. Подобный шокер является маломощным и для серьезной самообороны не подойдет.

Электрошокер из электрозажигалок для газовых плит

Зная устройство электрических зажигалок и мало-мальски разбираясь в радиотехнике, можно понять, как из зажигалки сделать электрошокер. Для этого необходимо взять четыре электрозажигалки (точнее, высоковольтные катушки и платы преобразователей), три пальчиковые батарейки или аккумулятора, корпус от фонарика или трубку диаметром 25 мм. Умельцы предлагают соединить данные детали между собой, добавить в схему разрядники и выключатель, что позволит собрать электрошокер своими руками без особых хлопот. Каждый из трансформаторов подключается при этом к двум отдельным контактам, а все содержимое помещается в пластиковый корпус. Предполагается, что при таком способе сборки на разрядниках должно получиться одновременно четыре вспышки.

Электрошокер из пленочного фотоаппарата

Чтобы придумать, как сделать электрошокер своими руками, можно вспомнить о старом ненужном пленочном фотоаппарате — «мыльнице». Его можно переделать в устройство, выдающее одну четвертую от энергии профессионального шокера. Для этого нужно развинтить камеру, вынуть батарейки и найти небольшую лампочку-вспышку. После этого ее отсоединяют от проводков, и на место вспышки к этим проводам присоединяют два куска медной проволоки — с толстым слоем изоляции и длиной 8-10 см — при помощи пайки. Нужно следить, чтобы эти торчащие из фотоаппарата проводки не соприкасались. Помещают батарейки на место, а корпус фотокамеры после проделанных манипуляций изолируют каким-либо пластиковым покрытием, чтобы из него видны были только разрядники в виде медных усиков и кнопки вспышки и затвора. Теперь, спуская затвор, можно получать искры на проводках-разрядниках.

Таким образом, существует несколько способов, как сделать электрошокер в домашних условиях, все зависит от познаний в радиотехнике, мастерства и имеющегося исходного материала. При работе обязательно нужно соблюдать технику безопасности, так как работы связаны в основном с электрическим током высокого напряжения и мощности.

Обеспечение безопасности человека играет немаловажную роль, именно по этой причине многие выбирают различные средства защиты. Пневматическое или же, например, огнестрельное оружие не всегда доступно, к тому же небезопасно. Электрошокер относится к средствам самообороны, для которых не требуется лицензия. По этой причине такой тип защиты пользуется довольно большой популярностью уже на протяжении многих лет.

Выбор подобных приспособлений сейчас достаточно широк, но можно сделать электрошокер своими руками. Схема, представленная ниже, поможет легко и быстро во всем разобраться. Самодельный электрошокер не несет никакой опасности для окружающих и может использоваться только для самообороны. В статье мы поговорим о том, что представляет собой это устройство, как оно действует. Кроме этого, мы расскажем, как сделать в чем особенности его использования.

Виды электрошокеров

Современные заводские электрошокеры бывают различных видов. Внешне они могут быть разных размеров, отличаться по мощности и даже иметь корпус в виде таких предметов, как фонарик, ручка, пистолет, губная помада и т. д. Питание в устройстве может быть за счет батареек или же аккумулятора. Элементы питания устанавливают в менее мощные модели. Искрообразование в электрошокере может быть низко- или высокочастотным. Устройства с частотой 50-80 Гц причиняют боль в первую секунду, но сильного вреда не наносят. Как правило, они могут только напугать. Приборы с частотой более 100 Гц позволяют на время обезвредить нападающего. Отличаются между собой электрошокеры тем, что низкочастотные издают треск, высокочастотные — жужжание. Самостоятельно определить, какой электрошокер перед вами, можно и опытным путем: более мощные приспособления способны поджечь бумагу.

Такие устройства применяются для самообороны с целью обезвреживания нападающего при помощи подачи электрического разряда. Электрошокер создает сильный болевой эффект и действует на мышцы, парализуя нападающего на определенное время. Использовать данное устройство разрешается только лицам, достигшим совершеннолетия. Приобретать электрошокер в специализированном магазине или же сделать его самостоятельно — каждый решает индивидуально. Купить готовое устройство достаточно затратно, но просто. Есть альтернативный вариант — попытаться сделать электрошокер своими руками. Схема такого приспособления наглядно показывает, с чем нам придется столкнуться.

Выбор таких приборов очень большой. Отличаются они не только по внешнему виду и мощности, а также и по стоимости. Схема самого простого электрошокера не требует высоких знаний в области электроники, необходимые детали также доступны для приобретения. Изготовление такого средства для самообороны нельзя назвать очень простым, к тому же устройство должно соответствовать ряду требований. Электрическая схема электрошокера должна быть продуманной, чтобы приспособление было:

  • компактным, незаметным, не причиняющим неудобств при движении;
  • мощным, способным обезвредить нападавшего и дать вам несколько секунд для принятия ответных мер;
  • с возможностью подзарядки, так как никому не нужен одноразовый инструмент.

Если вы решили самостоятельно делать электрошокер, помните, что устройство простой конструкции не должно потреблять много энергии. Качественно выполненный прибор с учетом всех необходимых рекомендаций будет исправно служить долгое время и обеспечит надежную защиту от злоумышленников.

Что нужно для самостоятельного изготовления электрошокера:

  • Паяльник для сплавки деталей.
  • Преобразователь.
  • Ферритовый стержень.
  • Конденсатор.
  • Разрядник.
  • Проволока.
  • Трансформатор.
  • Эпоксидная смола.
  • Изолента.

Принцип работы

Каков принцип работы электрошокера? Схема, приведенная в статье, предполагает следующее: поджигающий конденсатор действует на трансформатор, в результате чего возникает искра, которая пробивает несколько сантиметров воздуха. Конденсатор в этот момент напрямую бьет всей своей энергией. Использование проводящего канала позволяет без больших потерь проводить заряд, при этом сохраняется не только мощность устройства, но и удобные габариты. Как сделать электрошокер в домашних условиях? Приступаем к работе.

Трансформатор — основная часть девайса, одна из самых сложных в изготовлении. Для работы потребуется броневой сердечник Б22, выполненный из феррита 2000НМ. На него необходимо будет намотать эмалированный провод (0.01 мм). Мотать нужно до тех пор, пока в сердечнике не останется места около 1.5 мм. Отличный результат получится, если мотать с изолентой. В итоге получится 5-6 слоев.

Следует отметить, что для непрофессионалов достаточно сложно сделать электрошокер своими руками. Схема может показаться довольно простой, но во время изготовления есть много деталей, которые нужно обязательно учитывать. Особенно это касается изоляции. Намотанную проволоку нужно изолировать одним слоем изоленты, а затем сделать еще 6 витков, но уже более плотной проволоки диаметром около 0.8 мм. Делая третий виток, нужно будет остановиться и сделать скрутку, после этого можно продолжить и добавить еще 3 витка. Обеспечить прочность конструкции можно с помощью суперклея. В завершение работы чашки нужно склеить или еще раз обмотать изолентой. Контакты не должны иметь соприкосновение с окружающей средой, иначе мы рискуем вместо обороны нанести повреждения током себе.

Далее для работы понадобится трубка диаметром 20 мм и длиной 5 см, выполненная из полипропилена. В электрошокере эта деталь будет секционным каркасом. Для этого нужно с помощью дрели зафиксировать болт, который по диаметру подойдет к трубке, и аккуратно проточить канавки с помощью наждачного полотна. Важно во время работы не повредить трубу и получить в результате секции размерами 2 на 2 мм. После этого канцелярским ножом нужно сделать надрез до 3 мм шириной вдоль каркаса, не повредив трубу.

Второй этап

Итак, продолжаем рассматривать, как сделать электрошокер своими руками. Для последующей работы понадобится провод, диаметр которого составляет 0.2 мм. Его необходимо намотать на все секции каркаса, при этом он не должен выходить за рамки. Начало провода для более удобной работы желательно припаять или хорошо зафиксировать клеем, окончание его оставляем свободным.

Ферритовый стержень диаметром 10 мм и длиной 50 мм нужно обработать с помощью наждачного круга. В результате должна получиться круглая деталь. Ферритовый стержень необходимо обмотать изолентой и сделать сверху 20 витков. Использовать нужно провод такой же, как и для первого трансформатора, то есть 0.8 мм. Наматывать обязательно в одном и том же направлении, после этого нужно изолировать провод в несколько слоев.

Основная деталь для самодельного электрошокера

Подготовленный стержень нужно вставить внутрь каркаса, со стороны, где заканчивается HV-обмотка, и соединить вместе два обмотки. После этого трансформатор нужно поместить в картонный коробок и залить горячим парафином. Его нужно только расплавить, но не нагревать до высокой температуры. Заливать парафин нужно с запасом, поскольку после застывания он немного осядет. Лишнюю часть проще будет обрезать. Теперь мы имеем основную деталь, которая позволит сделать электрошокер своими руками. Схема наглядно показывает расположение основных элементов.

Зарядка устройства

Поджигающий кондер заряжается через мост, а боевой — через дополнительные диоды. Благодаря этому не создается одна цепь. Транзистор можно использовать любой, особых требований к резистору также нет. Конденсатор обеспечивает ограничение броска тока, служит для защиты преобразователя. Если схема сборки электрошокера предусматривает установку мощного транзистора, то конденсатор можно не использовать.

Устанавливаются аккумуляторы размером АА в количестве 6 штук. Транзисторы монтируются на радиатор. Желательно, чтобы он имел изолирующие прокладки. Устанавливаем все подготовленные детали. Самое главное — нужно зафиксировать HV-выводы, расстояние между которыми должно быть более 15 мм. В противном случае электрошокер имеет все шансы быстро сгореть.

Частота заряда

Использовать зарядное устройство для электрошокера или нет, зависит от желания владельца. В качестве питания лучше всего подходят аккумуляторы. Определенной настройки электрошокер не требует, он сразу должен заработать. Если использовать указанные аккумуляторы, частота разряда должна составлять близко 35 Герц. Если этот показатель ниже, может быть неправильно или плохо намотан трансформатор, или следует выбрать другие транзисторы. Опытным путем нужно подбирать частоту разрядов. Это делается с помощью развода контактов. Тестировать частоту разрядов нужно в течение 5 секунд. Расстояние не должно быть максимально возможным, иначе в один прекрасный момент электрошокер может сгореть. Отметим, что на пробой воздуха действует давление, влажность и другие внешние условия.

Корпус

Что нужно для самодельного электрошокера? В качестве корпуса устройства подойдет плотный картон, на котором можно сразу нарисовать расположение всех деталей, а затем приступить к их установке и креплению. Загибать материал лучше всего плоскогубцами. Клей наносится на наружную сторону. Важно обеспечить герметичность шва. Детали предварительно лучше разместить внутри корпуса, а затем начинать их поочередно фиксировать.

Определите место для зарядки аккумулятора и кнопки запуска. Электрошокер желательно обработать термоусадкой, это поможет утопить некоторые элементы немного внутрь и обеспечит очень хорошую защиту от внешней среды. После использования термоусадки нужно еще раз проверить работу электрошокера. В качестве защитных электродов следует использовать алюминиевые заклепки.

Завершающий этап изготовления

После проверки работы электрошокера и герметичности всей системы можно приступать к заливке устройства эпоксидной смолой. После этого необходимо подождать 6-7 часов. На этом этапе можно срезать лишние части, придать удобную форму, пока эпоксидка сильно не застыла. Обработать устройство можно наждаком и затем покрыть готовый корпус лаком. Инструкция по эксплуатации электрошокера не требует особых разъяснений. Это приспособление используется в целях самозащиты, не наносит большого вреда здоровью и не нуждается в лицензии.

Мощность электрошокера

Если искра между контактами устройства небольшая и вызывает сомнения по поводу эффективности, в таком случае можно ее проверить. электрошокера? Для этой цели достаточно использовать обычный сетевой предохранитель, который нужно расположить между контактами, не создавая прямого взаимодействия между ними. Если предохранитель сгорит, это укажет на то, что ток на выходе составляет уже более 250 мА. В результате грамотной работы получается компактное и надежное средство защиты с необходимой мощностью.

Стреляющий электрошокер

Давайте подробно рассмотрим, как выглядит такое устройство. более сложен в исполнении. По этой причине многие предпочтение отдают обычной модели устройства. Работает это приспособление следующим образом: в нем установлен специальный блок, который непосредственно и связан с источником электричества высоковольтными проводами; в тот момент, когда происходит удар блока о цель, напряжение подается на электроды, и происходит удар током. Сама конструкция сложна в изготовлении. Для работы понадобится стреляющая система и специальные провода. К недостаткам такого электрошокера нужно также отнести и то, что устройство необходимо перезаряжать после использования. Если будет несколько нападающих, могут возникнуть некоторые трудности, и электрошокер не обеспечит должную защиту.

Безопасность при использовании электрошокера

Важно помнить, что использовать устройство нужно только по назначению и при возникновении опасности. Удар электрошокером не является смертельным. Но если человек страдает болезнями сердца, он может погибнуть. Удар током в область груди несет опасность даже для здорового человека. Безопасно и эффективно использовать устройство в области мышц пресса, где находятся отвечающие за координацию движения. Такое применение позволит вывести на некоторое время нарушителя из строя.

Неправильное использование электрошокера может нанести вред владельцу. Например, при влажной погоде можно самому получить Электрошокер запрещено использовать в воде, возле открытого огня, а также неподалеку от взрывоопасных предметов. Толщина одежды нападающего не влияет на качество работы устройства. Важно соблюдать время воздействия электрошокера на человека. Для потери ориентации и вызова болевых ощущений достаточно 1-2 секунды использовать устройство. Длительное его применение недопустимо, так как может привести к поражению током со смертельным исходом. Эффект от использования приспособления держится в среднем 20 минут. При этом нужно избегать контактов со следующими зонами:

  • Область груди. Сердце может отказать, и применившему инкриминируют превышение необходимой самообороны, повлекшее смерть.
  • Солнечное сплетение. Человек может задохнуться.
  • Голова. Возможно кровоизлияние в мозг.

Способов создания электрошокера в домашних условиях достаточно много, и мы рассмотрели только один из них. В каждом случае нужно учитывать определенные особенности и тонкости, чтобы не испортить детали и не переделывать работу по несколько раз. Материал для изготовления электрошокера и результат усилий зависят от мастерства и опыта специалиста. Можно купить необходимые детали или достать их с другой ненужной техники. Дополнительно устройство для удобства можно оснастить фонариком. Это уже зависит от личных пожеланий.

На рынке представлено большое количество разных моделей электрошокеров, которые между собой также отличаются по мощности. В целях самозащиты разрешается использовать электрошокер до 3 Вт, и только после достижения совершеннолетия. Устройства с более высокой мощностью разрешены только для спецслужб. Теперь вы знаете, как сделать электрошокер в домашних условиях. Надеемся, наша статья станет полезной и поможет своими руками сделать качественное средство самозащиты, которое полностью будет соответствовать вашим ожиданиям и прослужит долгое время.

Мощный электрошок своими руками. Самодельный шокер в домашних условиях. Мощный электрошок своими руками Схема самодельный электрошок

Покажем вам как своими руками сделать мини электрошокер мощностью в 800 000 вольт в домашних условиях. Пускай вас не смущает слово мини, многие подумают, если он маленький, значит слабенький. Но это не так. Наш шокер будет мощнее большинства магазинных аналогов. Для примера возьмём популярный электрошокер «Шмель», выходная мощность которого составляем всего лишь 300 000 вольт, у нашего же, сделанного своими руками мощность будет порядка 800 000 вольт. Звук его работы будет очень громким и устрашающим, так что вы сможете защитится не только от хулиганов, но и напугать бродячих собак, которые очень боятся этого звука. Для изготовления шокера нам понадобятся два таких преобразователя:

Один преобразователь, преобразует 3.6 вольт в 400 000 вольт, тем самым два преобразователя, обеспечат нам мощность в 800 000 вольт. Также нам понадобятся два таких переходника:

Одна тактовая кнопка, коннекторы для батареек 18650 и сами эти батарейки 18650 на 3,6 вольт:

Первым делом при помощи горячего клея склеиваем между собой два преобразователя и два коннектора для батарей. Следующим этапом минус от коннектора подсоединяем к минусу от преобразователя, аналогично поступаем со вторым. Затем коннекторы и модули склеиваем между собой:

После этого припаиваем плюс от одного коннектора и плюс от одного модуля к одной стороне контактной кнопки, соответственно плюс от другого коннектора и модуля к другой стороне:

Теперь разбираем один наш переходник и подключаем один провод от первого модуля к одной вилке и второй провод от второго модуля к второй вилке, то же самое проделать и со вторым переходником. Скрепляем нашу конструкцию при помощи горячего клея, наш электрошокер готов, можно проводить испытания. Многие спросят откуда брать детали и какова стоимость изготовления этого электрошокера, в конце будет ролик с подробным пояснением где можно приобрести компоненты, общая стоимость которых примерно 10 $.

Видео урок как сделать электрошокер своими руками в домашних условиях:

Резервное видео как сделать электрошокер в домашних условиях:

Видео о деталях для электрошокера собственного изготовления, где приобрести детали:

Как сделать электрошокер?

Если рассматривать средства самообороны с точки зрения эффективности, удобства приобретения и использования, то самым лучшим вариантом можно признать электрошокер. Он не требует лицензий и разрешений в органах МВД, а благодаря небольшим размерам и весу его удобно носить в кармане и дамской сумочке.

В данной статье мы рассмотрим, как устроен электрошокер, и опишем, как можно сделать этот прибор своими руками.

Из чего состоит электрошокер

Основными элементами электрошокера являются узлы преобразователя, разрядника, конденсатора и трансформатора. Действует он очень просто. При нажатии на кнопку заряд, накопленный в конденсаторе, поступает в трансформатор, в котором его мощность повышается, и между двумя контактами можно увидеть разряд.

Сложность самостоятельного изготовления электрошокера состоит в трансформаторе. Его практически невозможно изготовить в домашних условиях, поскольку для этого нужны специальные инструменты, материалы и расчеты, которых просто не существует в широком доступе. Поэтому рассмотрим способ изготовления электрошокера по другой схеме.

Наш электрошокер будет состоять из:

  • поджигающего конденсатора;
  • трансформатора- преобразователя;
  • выходного трансформатора;
  • боевого конденсатора.

Как сделать трансформатор преобразователя

Трансформатор является самой сложной частью изделия, поэтому начнем именно с него. Намотка провода на сердечник трансформатора — это очень долгий, однообразный и тонкий процесс, который требует терпения и аккуратности. Для начала нам потребуется броневой сердечник Б22 из феррита 2000НМ.

Броневой сердечник — это закрытая конструкция, в которой имеются только отверстия для проводов. Выглядит такой сердечник, как две небольшие чашечки, между которыми находится шпулька, как в швейной машинке. Намотать на него нужно тонкий эмалированный провод диаметром 0,1 мм. Его можно найти, например, в электронном будильнике. Наматывать нужно аккуратно, пока не останется около 1,5 мм свободного места.

Для большей эффективности работы трансформатора проволоку лучше мотать слоями, прокладывая между ними тонкую изоленту. Таким образом у вас получится около 5 — 6 слоев. После этого нужно заизолировать все двумя слоями обычной изоленты и намотать 6 витков проволоки диаметром 0,7 — 0,9 мм. На третьем витке делаем отвод и доматываем остальные три. В завершение склеиваем чашки между собой или обматываем изолентой.

Делаем выходной трансформатор

Для этого нам понадобится:

  • 5 — 6 см полипропиленовой трубы диаметром 20 мм;
  • резак;
  • провод диаметром около 0,2 мм;
  • ферритовый стержень 2000НМ диаметром 10 мм и длиной 5 — 6 см;
  • изолента.

По окружности нашей трубы нужно проделать канавки глубиной 2 мм и шириной 2 мм. Далее берем провод диаметром 0,2 мм и наматываем его на все секции. На концы провода лучше приклеить или припаять многожильный провод для более удобного соединения.

Теперь нужно взять ферритовый стержень диаметром 100 мм и длиной 5 — 6 см. Этот стержень нужно обмотать изолентой и намотать 20 витков провода сечением 0,8 мм. Оставляем по краям 5 — 10 мм и изолируем все изолентой в несколько слоев так, чтобы он входил внутрь трубки довольно плотно.

Теперь нужно соединить две обмотки вместе с той стороны, где заканчивается НV-обмотка. Таким образом, у нас получится 3 выхода вместо 4-х: общая точка, конец первой обмотки и НV-вывод.

Трансформаторы лучше всего поместить в коробку и залить парафином. Главное -не заливать трансформаторы горячим парафином, а после заливки нужно поставить коробки возле тепловентилятора, чтобы удалить пузырьки воздуха.

Как собрать электрошокер?

Нам понадобится радиатор из компьютера, на который нужно установить транзистор. Радиаторы нужно заизолировать, а если это два радиатора, то нужно, чтобы они не соприкасались друг с другом. В качестве элементов питания можно использовать аккумуляторы NicD типоразмера ½ АА. Подсоединяем наш аккумулятор к конденсатору, затем к транзисторам и трансформаторам. Предусматриваем кнопку включения/выключения и помещаем все это в корпус из эпоксидки. Именно этот материал лучше всего поможет вам сделать как электрошокер обычных размеров, так и мини электрошокер.

Так как сделать электрошокер своими силами по описанию очень сложно, лучше всего посмотреть видео и принципиальные схемы, которые вы сможете найти . Если вы все же сомневаетесь, что вам под силу данная работа, то вы можете купить его в магазине. Правильно подобрать электрошокер вам помогут рекомендации статьи — .

Идея создания электрошокера повышенной эффективности появилась у меня после испытания на себе нескольких подобных устройств промышленного изготовления. В ходе испытаний выяснилось, что они лишают противника боеспособности только после 4…8 секунд воздействия, и то если повезет:) Нужно ли говорить, что в результате реального применения такой шокер скорее всего окажется в заднем месте владельца.

Инфа: наше законодательство разрешает для простых смертных шокеры с выходной мощностью не более 3 Дж/сек (1 Дж/сек = 1 Вт), в то же время для работников УВД разрешены девайсы мощностью до 10 Вт. Но даже 10 ватт недостаточно для эффективной нейтрализации противника; американцы в ходе экспериментов на добровольцах убедились в крайней неэффективности шокеров мощностью 5…7 Вт, и решили создать девайс, который бы конкретно гасил противника. Такой девайс создали: «ADVANCED TASER M26» (одна из модификаций «AirTaser» одноименной фирмы).

Устройство создано по EMD-технологии, а проще говоря имеет увеличенную выходную мощность. Конкретно — 26 ватт (что называется, «почувствуйте разницу»:)). Вообще же существует еще одна модель этого девайса — М18, мощностью 18 ватт. Это обусловлено тем, что тэйзер — дистанционный шокер: при нажатии на спуск из картриджа, вставленного в переднюю часть устройства, выстреливаются два зонда, за которыми тянутся проводки. Зонды летят не параллельно друг другу, а расходятся под небольшим углом, за счет чего на оптимальной дистанции (2…3 м) расстояние между ними становится 20…30 см. Понятно, что если зонды попадут куда-нибудь не туда, может получится кердык. Поэтому и выпустили устройство меньшей мощности.

Сначала я делал электрошокеры, по эффективности аналогичные промышленым (по незнанию:). Но когда узнал информацию, приведенную выше, то решил разработать РЕАЛЬНЫЙ электрошокер, достойный называтся ОРУЖИЕМ самообороны. К слову сказать, кроме электрошокеров есть еще ПАРАЛИЗАТОРЫ, но они вообще не рулят, т.к парализуют мышцы только в зоне контакта, причем эффект достигается далеко не сразу, даже при большой мощности.

Выходные параметры МегаШокера частично заимствованы у «ADVANCED TASER M26». По имеющимся данным, девайс генерирует импульсы с частотой повторения 15…18 Hz и энергией 1,75Дж при напряжении 50Kv (т.к. чем ниже напряжение, тем выше ток при той же мощности). Поскольку МегаШокер — все-таки контактное устройство, а также из заботы о собственном здоровье:), было решено сделать энергию импульса равной 2…2,4Дж, а частоту их следования — 20…30 Hz. Это при напряжении 35…50 киловольт и максимальном расстоянии между электродами (не менее 10 см).

Схема, правда, получилась несколько сложноватая, но тем не менее:

Схема: На микросхеме DA1 собран управляющий генератор (ШИМ контроллер), на транзисторах Q1, Q2 и трансформаторе Т1 — преобразователь напряжения 12v —> 500v. Когда конденсаторы С9 и С10 заряжаются до 400…500 вольт, срабатывает пороговый узел на элементах R13-R14-C11-D4-R15-SCR1, и через первичную обмотку Т2 проходит импульс тока, энергия которого вычисляется по формуле 1.2 (Е — энергия (Дж), С — емкость С9 + С10(мкФ), U — напряжение (в)). При U = 450v и С = 23 мкФ энергия будет 2,33 Дж. Резюком R14 устанавливается порог срабатывания. Конденсатор С6 или С7 (в зависимости от положения переключателя S3) — ограничивает мощность устройства, иначе она будет стремится к бесконечности, и схема сгорит.

Конденсатор С6 обеспечивает максимальную мощность («МАХ»), С7 — демонстрационную («DEMO»), которая позволяет любоватся электроразрядом без риска спалить устройство и/или посадить аккумулятор:) (при включении режима «DEMO» также надо выключить S4). Емкость С6 и С7 рассчитывается по формуле 1.1, или просто подбирается (для мощности 45 ватт при частоте 17 KHz емкость будет около 0,02 мкФ). HL1 — люминесцентная лампа (ЛБ4, ЛБ6 или аналогичные (С8 подбирается)), ставится для маскировки — чтобы девайс был похож на навороченный фонарь и не вызывал подозрений у различного вида работников милициии других личностей (а то могут отобрать, у меня был случай — отобрали похожее устройство). Ессно, без лампы можно обойтись. Элементы R5-C2 определяют частоту генератора, при указанных номиналах f = ~17KHz. Ризюк R11 ограничивает выходное напряжение, вообще без него можно обойтись — просто присоединить R16-С5 к корпусу. Диод D1 защищает схему от повреждения при подключении в неправильной полярности. Предохранитель — на всякий противопожарный (например: если где-нить замкнет — может рвануть аккумулятор (были случаи)).

Теперь по сборке устройства: можно собрать все устройство на макетной плате, но рекомендуется спаять импульсную схему (С9-С10-R13-R14-C11-D4-R15-SCR1) навесным монтажом, при этом провода, соединяющие С9-С10, SCR1 и Т2 должны быть как можно короче. Это же касается элементов Q1, Q2, C4 и T1. Трансформаторы Т1 и Т2 следует расположить подальше друг от друга.

Т1 наматывается на двух сложенных вместе кольцевых сердечниках из М2000НМ1, типоразмер К32*20*6. Сначала наматывается обмотка 3 — 320 витков ПЭЛ 0,25, виток к витку. Обмотки 1 и 2 содержат по 8 витков ПЭЛ 0,8…1,0. Наматываются они одновременно в два провода, витки следует равномерно распределить по магнитопроводу.

Т2 наматывается на сердечнике из трансформаторных пластин. Пластины нужно изолировать друг от друга пленкой (бумагой, скотчем и т.д.) Площадь сечения сердечника должна быть не меньше 450 квадратных миллиметров. Сначала наматывается обмотка 1 — 10…15 витков провода ПЭЛ 1,0…1,2. Обмотка 2 содержит 1000…1500 витков и наматывается слоями виток к витку каждый слой намотки изолируется несколькими слоями скотча или конденсаторной пленки (которую можно добыть, поломав сглаживающий кондер от ЛДС светильника. Потом это все заливается эпоксидной смолой. Внимание — первичную обмотку нужно тщательно изолировать от вторичной! А то может получится какая-нибудь гадость (девайс может выйти из строя, а может долбануть током владельца. Причем долбануть неХило…). Выключатель S1 — типа предохранитель (при ТАКОЙ мощности осторожность не повредит), S2 — кнопка включения, оба выключателя должны быть рассчитаны на ток не менее 10А.

Отличительная особенность схемы в том, что каждый может настроить ее для себя (в смысле для противника:) Выходная мощность устройства может быть в пределах от 30 до 75 ватт (делать меньше 30, ИМХО, нецелесообразно). А больше 75 — просто плохо, т.к. при дальнейшем увеличении мощности эффективность будет не намного больше, а риск значительно возрастет. Ну, и габариты устройства получатся немного того.). Выходное напряжение — 35…50 тыс. вольт. Частота разрядов должна быть не менее 18…20 в секунду. Рекомендуемые параметры — 40 ватт, энергия одиночного импульса 1,75Дж при напряжении 40Kv. (если понизить напряжение, можно уменьшить и энергию импульса, эффективность останется такой же. 1,75Дж при 40Kv будет примерно как 2,15Дж при 50Kv. Но делать напряжение меньше 35 Kv нецелесообразно, поскольку тогда будет мешать сопротивление кожи, т.е. ток в импульсе окажется недостаточным).

Типовой электрошокер состоит из нескольких узлов — преобразователя (1), конденсатора (2), разрядника (3) и трансформатора (4). Все ето вы видити на картинке ниже. Действует оно тоже нехитро. Конденсатор периодически разряжается на трансформатор, производя при этом разряд искры на его выходе. Казалось бы очень просто, но как показала практика тут есть скрытая хитрось (© fulminat) и скрыта она именно в этом самом трансформаторе. В домашних уловиях практически невозможно сделать так, чтобы он правильно передавал импульс и был достаточно эффективен, для этого нужны специальные материалы, оборудование, а главное — расчеты, которые держатся в большом секрете — в сети вы ничего не найдете по этой теме. К тому же трансформатор имеет чисто конструктивные ограничения, которые не позволяют передавать через него мощные одиночые импульсы, необходимые нам.


Для наилучшего результата мотать нужно слоями, прокладывая между ними тонкую изоленту. Таким образом у вас должно получится 5-6 слоев. Если вам повезет достать провод ПЭЛШО просто мотайте его внавал, без всякой изоляции, периодически капнув немного машинного масла . К концам провода полезно приделать тонкие многожильные выводы для большей надежности.

ВЫХОДНОЙ ТРАНСФОРМАТОР

Теперь нужно найти ферритовый стержень диаметром около 10мм и длинной около 50. Нам нужен феррит 2000НМ, для этих целей подойдет трансформатор строчной развертки от отечественного телевизора. Нужно снять с него все лишнее. Затем оккуратно расколите его как показано на рисунке. Если строчник из небольших половинок то их можно склеить суперклеем для получения более длинного стержня. Для обработки феррита нужно применить точило (наждачный круг) чтобы в итоге получился круглый стержень диаметром около 10мм и длинной около 50. Процесс очень тяжелый, во время него вы сможете почуствовать в полной мере работником угольной шахты:-D Вместо стержня можно использовать множество маленьких феритовых колечек склееных между собой — некоторым их проще купить, а делаются они тоже из феррита 2000НМ:-)

Страницы: [1 ]

Среди средств самозащиты электрошоковые устройства (ЭШУ) — не на последнем месте, особенно по силе психологического воздействия на злоумышленников. Однако и стоимость имеют немалую, что побуждает радиолюбителей к созданию электрошокера своими руками их аналогов.

Не претендуя на сверхоригинальность и суперновизну идей, предлагаю свою разработку, повторить которую под силу любому, кто хотя бы раз в жизни имел дело с намоткой трансформатора и монтажом наипростейших устройств типа детекторного радиоприёмника с усилителем на одном — двух транзисторах.

Основу предлагаемого мною электрошокера своими руками составляют (рис. 1а) транзисторный генератор, преобразующий постоянное напряжение от источника электропитания типа гальванической батареи «Крона» («Корунд», 6PLF22) или аккумулятора «Ника» в повышенное переменное, с типовым умножителем U. Очень важным элементом ЭШУ является самодельный трансформатор (рис. 1б и рис. 2). Магнитопроводом для него является ферритовый сердечник диаметром 8 и длиной 50 мм. Такой сердечник можно отколоть, например, от магнитной антенны радиоприёмника, предварительно надпилив исходный по окружности краем абразивного камня . Но эффективнее работает трансформатор, если феррит — от телевизионного ТВС. Правда, в этом случае придётся из базового П-образного магнитопровода вытачивать цилиндрический стержень требуемых размеров.

Трубкой-основой каркаса для размещения на нём трансформаторных обмоток служит 50-мм отрезок пластмассового корпуса от уже отработавшего своё фломастера, внутренний диаметр которого соответствует вышеназванному ферритовому стержню. Щёчки размером 40×40 мм вырезают из 3-мм листа винипласта или оргстекла. С трубкой-отрезком корпуса фломастера их накрепко соединяют, предварительно смазав посадочные места дихлорэтаном.

Для трансформаторных обмоток используется в данном случае медный провод в эмалевой высокопрочной изоляции на основе винифлекса. Первичная 1 содержит 2×14 витков ПЭВ2-0.5. У обмотки 2 их почти вдвое меньше. Точнее, в ней — 2×6 витков того же провода. Зато высоковольтная 3 имеет 10 000 витков более тонкого ПЭВ2-0,15.

В качестве межслойной изоляции вместо плёнки из политетрафторэтилена (фторопласта) или полиэтилентерефталата (лавсана), обычно рекомендуемых для таких обмоток, вполне приемлемо использование 0,035-мм межэлектродной конденсаторной бумаги. Ею целесообразно запастись заранее: например, извлечь из 4-микрофарадных ЛСЕ1-400 или ЛСМ-400 от установочной старой арматуры под лампы дневного света, давно выработавшей, казалось бы, свой ресурс, и разрезать точно по рабочей ширине каркаса будущего трансформатора.

После каждых трёх «проволочных» слоёв в авторском варианте широкой кистью непременно выполнялась «промазка» получающейся обмотки эпоксидным клеем, слегка разведённым ацетоном (чтобы «эпоксидка» была не очень вязкой) и в 2 слоя прокладывалась конденсаторнобумажная изоляция. Далее, не дожидаясь отвердения, намотка продолжалась.

Во избежание обрыва провода вследствие неравномерности вращения каркаса при намотке, ПЭВ2-0.15 пропускался через кольцо. Последнее висело на пружине из стальной проволоки диаметром 0,2 — 0,3 мм, несколько оттягивая провод кверху. Между высоковольтной и остальными обмотками устанавливалась антипробойная защита — 6 слоёв той же конденсаторной бумаги с «эпоксидкой».

Концы обмоток припаяны к штырькам, пропущенным через отверстия в щёчках. Однако выводы можно сделать, не разрывая провода обмотки, из того же ПЭВ2, складывая в 2, 4, 8 раз (в зависимости от диаметра провода) и скручивая их.

Готовый трансформатор обматывают одним слоем стеклоткани и заливают эпоксидной смолой. Выводы обмоток при монтаже прижимают к щёчкам и укладывают с максимальным разведением концов друг от друга (особенно у высоковольтной обмотки) в соответствующий отсек корпуса. В результате даже при 10-минутной работе (а более длительного непрерывного использования защитному электрошокеру своими руками и не требуется) пробои у трансформатора исключаются.

В изначальном варианте конструкции генератор ЭШУ разрабатывался с ориентировкой на применение транзисторов КТ818. Однако замена их на КТ816 с любым буквенным индексом в наименовании и установка на небольшие пластинчатые радиаторы позволила уменьшить вес и размеры всего устройства. Тому же способствовало и использование в умножителе напряжения хорошо зарекомендовавших себя диодов КЦ106В (КЦ106Г) с высоковольтными керамическими конденсаторами К15-13 (220 пФ, 10 кВ). В итоге удалось практически всё уместить (без учёта предохранительных усов и штырей разрядника) в пластмассовый корпус типа мыльницы размером 135x58x36 мм. Вес защитного ЭШУ в сборе — около 300 г.

В корпусе между трансформатором и умножителем, а также у электродов со стороны пайки необходимы перегородки из достаточно прочной пластмассы — как мера по укреплению конструкции в целом и предосторожность, позволяющая избежать проскакивания искры с одного радиоэлемента монтажа на другой, а также как средство предохранения самого трансформатора от пробоев. С наружной части под электродами крепятся усы из латуни для уменьшения расстояния между электродами, что облегчает образование защитного разряда.

Защитная искра образуется и без «усов»: между остриями штырей — рабочими органами, но при этом усиливается опасность пробоя трансформатора, «прошивки» монтажа внутри корпуса.

Вообще-то идея «усов» позаимствована у «фирменных» моделей и разработок. Взято, что называется, на вооружение и такое техническое решение, как использование выключателя непременно ползункового типа: во избежание самовключения, когда электрошоковое средство защиты покоится, скажем, в нагрудном или боковом кармане у его владельца.

Нелишне, думается, предупредить радиолюбителей о необходимости осторожного обращения с защитным ЭШУ как в период конструирования и наладки, так и при хождении с готовым электрошокером своими руками. Помните, что оно направлено против хулигана, преступника. Не превышайте пределов необходимой самообороны!

Проблема обеспечения безопасности и защиты себя и своих близких от посягательств на жизнь или имущество волнует каждого человека. Существует немало способов и средств для самозащиты, однако не все они доступны для приобретения и использования.

Лучшим оружием для защиты и самообороны считается электрошок, не требующий лицензии и регистрации в органах МВД. Электрошокер может приобрести любой желающий по достижении 18-ти летнего возраста, а благодаря компактному размеру и легкому весу шокер можно носить в кармане или в женской сумочке.

Типовой электрошокер состоит из нескольких узлов — преобразователя (1), конденсатора (2), разрядника (3) и трансформатора (4). Все ето вы видити на картинке ниже. Действует оно тоже нехитро. Конденсатор периодически разряжается на трансформатор, производя при этом разряд искры на его выходе. Казалось бы очень просто, но как показала практика тут есть скрытая хитрось (fulminat) и скрыта она именно в этом самом трансформаторе. В домашних уловиях практически невозможно сделать так, чтобы он правильно передавал импульс и был достаточно эффективен, для этого нужны специальные материалы, оборудование, а главное — расчеты, которые держатся в большом секрете — в сети вы ничего не найдете по этой теме. К тому же трансформатор имеет чисто конструктивные ограничения, которые не позволяют передавать через него мощные одиночые импульсы, необходимые нам.

Мы решили схитрить и придумали как сделать электрошокер своими руками в 3 раза проще при сохранении всей мощности. Действие происходит следующим образом: поджигающий конденсатор работает на систему разрядник-трансформатор аналогично электрошокеру, вследствии чего на его выходе возникает высоковольтный импульс пробивающий несколько сантиметров воздуха. И в этот момент в дело вступает основной, боевой конденсатор, который через образовавшийся ионизированный канал бъет всеми своими джоулями напрямую. Дело тут в том, что в момент образования электрического разряда возникает проводящий канал, который по сути заменяет кусок провода. Таким образом мы используя высокое напряжение подводим заряд к объекту практически без потерь, что позволяет снизить габариты, и собственно мощность девайса необходимую для достижения дикой злости его действия.


Изготовление шокера начнем с наиболее сложной детали — трансформаторов. Как показала практика трудности с повторением шокеров заключаются обычно именно в намотке — в процессе у многих сдают нервы и конструкция подвергается преждевременному разбитию молотком:-D Поэтому мы пошли путем промышленности, где как известно исходят из того что проще сделать в больших количествах и без проблем. Процесс при этом становится почти развлечением, но не стоит забывать о внимательности — трансформатор от этого не перестает быть наиболее ответственной частью девайса.

ТРАНСФОРМАТОР ПРЕОБРАЗОВАТЕЛЯ

Вам понадобится броневой сердечник Б22 из феррита 2000НМ. Поясню броневой не значит пуленепробиваемый:-) а просто такая конструкция закрытая со всех сторон в которой оставлены только дырки для проводов. Представляет собой две небольшие чашки между которыми расположена шпулька почти как в швейной машине:-)

Только намотать на нее нужно не нитки, а тонкий эмалированный провод диаметром около 0.1мм, его можно достать из китайского будильника. Берем этот провод и мотаем на шпульке не считая витки до тех пор пока свободного места не останется около 1.5мм.

Для наилучшего результата мотать нужно слоями, прокладывая между ними тонкую изоленту. Таким образом у вас должно получится 5-6 слоев. Если вам повезет достать провод ПЭЛШО просто мотайте его внавал, без всякой изоляции, периодически капнув немного машинного масла. К концам провода полезно приделать тонкие многожильные выводы для большей надежности.

Далее изолируем все это в 1-2 слоя изолентой и наматываем 6 витков более толстой проволки, что нибудь в районе 0.7-0.9мм, с отводом от середины, т.е. на 3м витке останавливаем процесс и делаем отвод (скрутку), затем доматываем оставшиеся 3 витка. Все это не лишне будет пофиксировать суперклеем или еще чем нибудь. В завершении склеиваем чашки между собой, либо просто обматываем изолентой ели не уверены в качестве намотки.

ВЫХОДНОЙ ТРАНСФОРМАТОР

Потренировались и хватит. Теперь реально сложная деталь. Хотя забегая вперед скажу что ЭТО по сравнению с тем что приходилось делать раньше просто развлечение;-) Потому что намотать традиционный слоевой трансформатор в домашних условиях и с первого раза да еще чтобы работало НЕВЫЙДЕТ. Вместо слоев в нашем трансформаторе будут секции.

Для начала нужно достать трубку из полипропилена диаметром 20мм. Продаются они в магазине сантехники как замена обычным водопроводным трубам. По виду белая така с толстой стенкой, чистый пластик. Есть очень похожая но металопластик — не подойдет. Нам нужен кусок всего 5-6см в длину.

Путем сложного процесса этот кусок должен стать секционным каркасом. Делается это следущим образом — берем дрель, в которую зажимаем сверло или болт близкий по диаметру чтобы влезал в трубку, наматывая на него изоленту добиваемся чтобы трубка сидела плотно и ровно. Далее берем резак который можно сделать из стальной пластины, наждачного полотна и т.д., и начинаем протачивать канавки прикидывая так чтобы не прорезать трубу. В итоге должны получится секции примерно 2х2 мм т.е. 2 мм в глубину и ширину. Чтобы они были ровнее после заточки можно немного подточить надфилем. После чего берем канцелярский нож для бумаги и вдоль всего каркаса делаем надрез 2-3мм шириной, смотрите окуратнее т.к. можно прорезать стенку трубы что черевато переделыванием. На этом подготовка завершена.

Потому что далее начинается самое интересное. На этот раз нам нужен провод диаметром около 0.2 мм. Его можно в блоке питания, пускателях и т.д.. Этот провод нужно намотать на все секции нашего каркаса, не слишком усердствуя, чтобы провод не выходил за рамки секции а лучше чтобы немного недоходил. Перед намоткой к началу провода припаивается опять же небольшой многожильный проводок, который нужно хорошо зафиксировать клеем чтобы не оторвался в случае чего. Конец провода пока ни с чем не соединяем.

Теперь нужно найти ферритовый стержень диаметром около 10мм и длинной около 50. Нам нужен феррит 2000НМ, для этих целей подойдет трансформатор строчной развертки от отечественного телевизора. Нужно снять с него все лишнее. Затем оккуратно расколите его как показано на рисунке. Если строчник из небольших половинок то их можно склеить суперклеем для получения более длинного стержня. Для обработки феррита нужно применить точило (наждачный круг) чтобы в итоге получился круглый стержень диаметром около 10мм и длинной около 50. Процесс очень тяжелый, во время него вы сможете почуствовать в полной мере работником угольной шахты:-D Вместо стержня можно использовать множество маленьких феритовых колечек склееных между собой — некоторым их проще купить, а делаются они тоже из феррита 2000НМ:-)

Стержень нужно обмотать слоем изоленты и намотать 20 витков провода 0.8 — того что мы использовали в первом трансформаторе, растянув намотку на всю его длину, только по краям отступив 5-10мм и фиксируем провод нитками или той же изолентой. НАМАТЫВАТЬ ПРОВОД НУЖНО В ТОМ ЖЕ НАПРАВЛЕНИИ ЧТО И НА СЕКЦИИ, например по часовой стрелке или против кому как нравится;-) После чего все изолируем в несколько слоев, насколько позволяет внутрений диаметр трубки, чтобы она входила внутрь плотно но без усилия.

После подготовительного и намоточного процесса проделываем следущий фокус. Вставляем стержень внутрь каркаса, и с той стороны где заканчивается HV-обмотка (где нет вывода в виде проводка) СОЕДИНЯЕМ 2 ОБМОТКИ ВМЕСТЕ!!! Таким образом у трансформатора будет 3 вывода вместо обычных 4х: конец от 1й обмотки, общая точка и HV-вывод. ВНИМАНИЕ! следите за фазировкой (намотка в одинаковом направление) иначе шокер не будет работать.

В завершение процесса трансформатор нужно поместить в картонный коробок и залить горячим парафином. Для этого расплавьте парафин в консервной банке но греть не нужно, иначе горячий парафин повредит каркас и все труды пойдут насмарку. Выводы нужно предварительно заклеить каким-либо клеем чтобы парафин не вытекал:-) Лучше всего процесс производить в две стадии. Сначала залить парафином, потом поставить перед тепловентилятором или на радиатор чтобы он прогревался в течение 10-15 минут таким образом все воздушные пузырьки повсплывают и уйдут. Коробок нужно делать с ЗАПАСОМ ПО ВЫСОТЕ тк после остывания парафин сильно усаживается. Убрать лишнее можно ножом. Такая технология почти не уступает вакуумному процессу в заводских условиях, но может применятся на кухне. Если у вас есть возможность позаимствовать промышленный вакуумный насос то вместо парафина лучше использовать эпоксидку — она надежнее.

Пришло время увидеть схему электрошокера. Она очень проста и думаю не вызовет проблем с пониманием. Через мост заряжается поджигающий кондер, и одновременно через дополнительные диоды заряжается боевой. Эти диоды нужны чтобы конденсаторы не создавали одну цепь, иначе пришлось бы мотать отдельную обмотку транса и второй мост что весьма напряжно — изолировать транс придется не хуже выходного да и габариты будут больше. На некоторую разницу времени заряда которая в теории присутствует при таком варианте можно смело не обращать внимания, т.к. на практике ее попросту нет. Отсюда следует только одно ограничение, конденсаторы должны быть одинаковые. Что вобщемто нас особо не беспокоит.

Все детали не особо дефицитные, их можно свободно заказать или просто купить на базаре.. Наиболее критичны кондеры и разрядник, советую подзаморочится и найти именно те что указаны в списке деталей т.к. от них зависят размеры шокера и качество его работы.


Все остальное можно ставить что попадется под руку. Для преобразователя подходят почти любые транзисторы начиная от IRFZ24 и заканчивая IRL2505. Резисторы также некритичны и могу отличатся в ту или иную сторону.. Конденсатор на 3300 пик нужен для ограничения броска тока в момент запуска, т.е. для защиты преобразователя. При использовании довольно мощных транзисторов (IRFZ44+) его можно не ставить.

В работе этой схемы электрошокера есть одна интересная особенность которую некоторые могли уже заметить. А именно при коротком замыкании контактов, например при непосредственном контакте обоих электродов с кожей, правильная работа шокера нарушается, т.к. боевой кондер не успевает заряжатся до нужного напряжения. В данном случае этот косяк не так важен, как в умножительных шокерах, т.к. напряжение на конденсаторе всего около 1000 вольт, чего не достаточно даже для пробивания тонкой майки. Поэтому для простоты и удешевления конструкции этому факту не было уделено внимание. Но все же, если вы собрались идти на войну с нудистами:-D ТО НУЖНО ПоСТАВИТЬ ВТОРОЙ РАЗРЯДНИК последовательно с любым из выходных электродов шокера!

Теперь немного о конструктивной композиции девайса. Вся схема электрошокера, при использование указанных деталей, помещается на плате размером 40*45мм. Аккумуляторы представляют собой 6 штук NicD типоразмера 1/2 АА, т.е. вдвое короче обычных пальчиковых, емкостью 300 мА\ч. Что соответствует мощности примерно 15вт. Продаются они как запасные для радиотелефонов в виде блоков по 3 или 4 штуки. Стоимость в районе сотни деревянных за блок;-) Таким образом весь шокер можно сделать размером с пачку сигарет.

Последовательность сборки следущая. Для начала отказываемся от платы, Т.к. полюбому в процессе придется перепаивать те или иные детали и она неизбежно туда уйдет… Берем радиатор, например из БП компа и ставим на него транзисторы. Радиатор должен либо иметь изолирующие прокладки либо тогда нужно 2 отдельных радиатора чтобы они не соприкасались между собой.. Прикручиваем их туда и напаиваем все остальное прямо на весу. Таким образом начальный макет должен выглядеть как кучка хлама у вас на столе:-) Не забудьте зафиксировать HV выводы на нужном расстояние (для начала не более 15мм) иначе трансформатор и все остальное за ним также имеет нашс сгореть.


Включаем девайс. Питание нужно брать именно с тех акумов которые в дальнейшем пойдут в девайс, всякие там блоки питания и другие источники не подойдут! Впринципе настройки шокер не требует и должен заработать сразу. Вопрос в том, как он заработает. При указанных акумах частота разрядов около 35 герц. Если она меньше, тут возможно два варианта, либо трансформатор намотан плохо, либо вы использовали другие транзисторы и нужно подобрать сопротивления по 330 ом.

Смотрим даташит на нужный вам транз, ищем там строку «INPUT CAPACITANCE» чем больше цифра, тем меньше должно быть сопротивление и наоборот. К примеру для IRFZ44 оно может быть и 1к, а для IRL2505 не более 240 Ом. Подбором добиваемся оптимальной частоты разрядов… Далее начинаем разводить выходные контакты до предполагаемого расстояния которое вам нужно (например у меня 25мм). Если все ок, !разводим еще на сантиметр! и в таком состояние делаем тест в течение 5 сек. Если все ок возвращаем прежнее расстояние. Этот запас должен полюбому присутствовать, т.к. пробой воздуха зависит от многих факторов таких как влажность, давление, и прр., поэтому если расстояние будет «на пределе» в один прекрасный момент вся конструкция уйдет в нибытие. По той же причине везде используется 2 диода вместо одного, хотя и с одним все (вроде бы) работает отлично.

Если все заработало как надо можно смело запаивать детали в плату и переходить к следующему этапу…

Поскольку мы не можем как на заводе штамповать детали из пластика, и мало у кого есть возможность использовать заводской корпус, остается одно — ЭПОКСИДКА. Процесс конечно кропотливый, но он имеет ряд своих преимуществ. В результате получается монолитный блок, который не боится ударов, попадания воды, абсолютно надежен в электрическом плане. Для изготовления вам понадобится собственно эпоксидка, ее берите много, тонкий картон от какойнить коробки, клеевой пистолет и еще некоторые мелочи…

Начинается процесс с вырезания основы из картона, т.е. «вид сверху». Для етого очень удобно использовать тетрадный лист на котором предварительно разметить план как и что где будет находится, затем его наклеить на картонку и вырезать…

Теперь ваша задача обклеить основу по периметру этими полосками. Процесс довольно сложный. Для загибания картона удобно использовать плоскогубцы с длинным носом или пинцет.. Клеить нужно обязательно с наружной стороны, при этом следите за герметичностью шва.

Расположите все основные детали внутри корпуса чтобы оценить их внутренюю компоновку. На этом этапе нужно определится где будут расположены переключатель и кнопка запуска:-) а также гнездо для зарядки акумулятора.


Применим термоусадку. Очень удобно использовать ее для некоторого утапливания выступающих элементов внутрь. Учтите что после заливки последует обработка и гдето 2-3мм снимется по бокам за счет картона. Также термоусадка позволяет достичь лучшей герметичности — на фото видно что с наружной стороны она закрыта (достаточно сжать пинцетом пока она горячая). На этом же этапе нужно соединить все детали между собой и проверить работу шокера в таком состоянии. В качестве боевых и защитных электродов я использовал алюминиевые заклепки, потолще и потоньше соответственно. Внутри алюминия стальной стержень, так что с пайкой проблем быть не должно, но все же очень удобно использовать кислоту.

Заливаем! Тут пояснять особо нечего, но учтите что эпоксидка обладает свойством проникать всюду куда не нужно, поэтому проверьте герметичность перед заливкой. Проверили? теперь еще раз. После этого можно приступать…

Стадия обработки. Через 6-8 часов, когда эпоксидка надежно схватится она все еще остается достаточно мягкой. В этот момент можно срезать лишнее монтажным ножом, придав шокеру удобную форму для удержания в руке. Этим вы не избавите себя от необходимости делать дальнейшую обработку наждаком и шкуркой, но сэкономите много нервных клеток;-) После обработки корпус можно покрыть каким-нить лаком, например цапоном.


И вот результат! После всего можно порадоватся глядя на такую штуку. Теперь можно обкусить защитные электроды до нужной длины если вы етого еще не сделали, и вперед!

Итак, шокер изготовлен, громко трещит и производит впечатление на окружающих;-) Но как же реально проверить степень его злости? Вначале мы говорили что это зависит от тока в импульсе который дает шокер. Значит его и будем искать;-) Ниже вы видите сравнение разряда от обычной трещалки и нашего девайса:

Видно что разряд намного толще, он имеет характерный желтый цвет и вспышки по краям, что говорит о большом токе. Насколько большом? Проведем простой тест. Возьмите обычный сетевой предохранитель на 0.25А и расположите между контактами шокера, так чтобы не было прямого контакта. Предохранитель сгорит. Это значит что выходной ток превышает 250 мА!!! Сравните с долями милиампер в обычном шокере:-) Понятно что в реальных уловиях из-за сопротивления тканей тела этот ток будет меньше, но всеравно В ДЕСЯТКИ РАЗ превосходить значения для обычных гражданских и даже милицейских моделей!

Технические характеристики самодельного электрошокера
— напряжение на электродах — 10 кВ,
— частота импульсов до 10 Гц,
— напряжение 9 В. (батарея «Крона»),
— вес не более 180 гр.

Конструкция прибора:

Прибор представляет из себя генератор высоковольтных импульсов напряжения, подсоединенный к электродам и помещенный в корпус из диэлектрического материала. Генератор состоит из 2-х последовательно соединенных преобразователей напряжения (Схема на рис. 1). Первый преобразователь — это несимметричный мультивибратор на транзисторах VT1 и VT2. Он включается кнопкой SB1. Нагрузкой транзистора VT1 служит первичная обмотка трансформатора Т1. Импульсы, снимаемые со вторичной его обмотки, выпрямляются диодным мостом VD1-VD4 и заряжают батарею накопительных конденсаторов С2-С6. Напряжение конденсаторов С2-С6 при включении кнопки SВ2 является питающим для второго преобразователя на тринистре VS2. Заряд конденсатора С7 через резистор R3 до напряжения переключения динистра VS1 приводит к выключению тринистра VS2. При этом батарея конденсаторов С2-С6 разряжается на первичную обмотку трансформатора Т2, наводя в его вторичной обмотке импульс высокого напряжения. Поскольку разряд носит колебательный характер, то полярность напряжения на батарее С2-С6 изменяется на противоположную, после чего восстанавливается благодаря переразрядке через первичную обмотку трансформатора Т2 и диод VD5. При перезарядке конденсатора С7 снова до напряжения переключения динистра VD1 снова включается тринистор VS2 и формируется следующий импульс высокого напряжения на выходных электродах.

Все элементы устанавливают на плате из фольгираванного стеклотексталита, как показано на рис.2. Диоды, резисторы и конденсаторы устанавливаются вертикально. Корпусом может служить любая подходящая по размерам коробка из материала не пропускающего электричество.

Электроды делают стальными игольчатыми до 2-х см длинной — для доступа к коже через одежду человека или шерсть животного. Расстояние между электродами не менее 25 мм.

Устройство не нуждается в наладке и действует безотказно только при правильно намотанных трансформаторах. Поэтому следуйте правилам их изготовления: трансформатор Т1 выполнен на ферритовом кольце типоразмера К10*6*3 или К10*6*5 из феррита марки 2000НН, его обмотка I содержит 30 витков провода ПЭB-20.15 мм, а обмотка II — 400 витков ПЭВ-20.1 мм. Напряжение на его первичной обмотке должно быть 60 вольт. Трансформатор Т2 намотан на каркасе из эбонита или оргстекла с внутренним диаметром 8 мм, внешним 10 мм, длинной 20 мм, диаметром щек 25 мм. Магнитопроводом служит отрезок от ферритового стержня для магнитной антенны длинной 20 мм и диаметром 8 мм.

Обмотка I содержит 20 витков провода ПЭЛШ (ПЭВ-2) — 0,2 мм, а обмотка II — 2600 витков ПЭВ-2 диаметром 0,07-0,1 мм. В начале на каркас наматывают обмотку II, через каждый слой которой кладется прокладка из лакоткани (обязательно иначе может произойти пробой между витками вторичной обмотки), а затем поверх нее наматывают первичную обмотку. Выводы вторичной обмотки тщательно изолируют и присоединяют к электродам.

Каждый мужчина обеспокоен безопасностью любимых людей. Огнестрельное и пневматическое оружие не всегда доступны, да и не безопасны. Выручают только электрошоковые устройства, которые уже на протяжении нескольких десятилетий считаются самым безопасным и надежным средством для личной самообороны. Мы по традиции сегодня соберем маломощный и компактный электрошокер, который более подходит для дам.

Мощность такого самодельного электрошокера не велика — 5 ватт, но по сравнению с магазинными электрошокерами на 3 ватта, наш экземпляр лидирует.

Сам корпус можно взять любой, я обрезал китайский фонарик под нужные размеры, именно там и смонтировал всю схему. Электрошокер выполнен по традиционной схеме с применением высоковольтной катушки.

Инвертор построен всего на одном мощном полевом транзисторе, схема более известна под названием блокинг-генератор. Затворный резистор можно подобрать с номиналом 40-820Ом.

В качестве источника питания использовал сборку из 4-х никель-кадмиевых батарей с емкостью 350мА/ч, их общее напряжение составляет 4.8 Вольт. Емкости такого аккумулятора вполне хватит для получения заявленной мощности.

Трансформатор преобразователя намотан на Ш-образном сердечнике, именно на таком же сердечнике мотаются трансформаторы от блоков питания для галогенных ламп малой мощности (до 50 ватт). Сначала нужно аккуратно разобрать трансформатор, чтобы не повредить сердечник. Затем снять все заводские обмотки и намотать новую.

Первичная обмотка содержит 2х4 витка провода 0,6-0,8мм, поверх ставим изоляцию 6-ю слоями тонкого, прозрачного скотча и мотаем повышающую обмотку.
Вторичная (повышающая) обмотка состоит из 650 витков, мотается слоями, каждый слой состоит из 70 витков. Витки старайтесь мотать максимально аккуратно (виток к витку не нужно, просто соблюдайте аккуратность).
Каждый ряд намотки изолируют 4-я слоями того же скотча. Готовый трансформатор не нуждается в заливке эпоксидной смолой.

Высоковольтная катушка — основная часть нашей схемы. Катушку мотают на ферритовом стержне (любой марки) с диаметром 6-8мм (не критично). Для начала стержень нужно тщательно изолировать скотчем, изолентой и другими изоляционными материалами.

Первичная обмотка мотается проводом 0,7-0,8мм и состоит из 14 витков, затем нужно изолировать обмотку 10-ю слоями скотча и мотать вторичную.
Вторичка содержит 500 витков провода 0,1мм и тоже мотается по слоям — 70 витков на слой. Межслойные изоляции укладываем тем же скотчем. Готовый трансформатор помещают в шприц (удобного диаметра) и заливают эпоксидной смолой. Можно обойтись и без заливки, но для надежности желательно заливать, особенно, если мотаете высоковольтные трансформаторы впервые.

Высоковольтные конденсаторы с емкостью 0,1-0,22мкФ, я ставил два конденсатора последовательно (каждый 630Вольт 0,22мкФ). Следует обратить внимание на напряжение конденсатора, подойдут только те, у которых рабочее напряжение 1000 Вольт и выше.

Искровой разрядник — через этот разрядник емкость конденсатора разряжается на первичную обмотку высоковольтной катушки. Разрядник я сделал из двух кусков провода 0,8мм расположенных друг над другом, расстояние между ними 1мм (возможно, придется поиграть с зазором). Можно также использовать промышленные разрядники с напряжением пробоя 700-900 Вольт.

Выключатель имеет три положения — средняя точка — и фонарь и электрошокер выключены, верхняя точка — шокер включен, нижняя точка — фонарь включен.

Фонарик — изготовлен из параллельно соединенных 4-х белых сверхярких светодиодов (снял от китайского светодиодного фонарика). Полевой транзистор можно заменить на IRFZ40, IRFZ46, IRFZ48, IRF3205, IRL3705 или аналогичный.

Выпрямительный диод — КЦ106 с любой буквой или три последовательно соединенных диода с обратным напряжением не менее 1000 Вольт (для каждого диода), диоды обязательно брать импульсные или быстрые диоды (из импульсных подойдут FR107/207, из ультрафастов отлично подходит UF4007).

Устройство можно заказать. Пишите на


Всем Доброго дня!
Не так давно бродя по просторам интернета наткнулся на схему электрошокера и решил собрать,что из этого вышло смотрите сами.

Внимание!!!
Основное воздействие электрошокера – оглушающе-болевое. Электрический ток вызывает сильные болевые ощущения и вводит человека в состояние дезориентации. Электрический разряд в месте контакта с телом стимулирует сверхбыстрое сокращение мышц, что приводит к кратковременной потере работоспособности. К тому же деятельность нервных окончаний оказывается заблокированной и мозг не может управлять той частью тела, на которую воздействовали электротоком. Развивается паралич, который может продолжаться до 30 минут

Схема:

Для изготовления Электрошокера нам потребуется:
Транзисторы: IRFZ48N или IRFZ44.IRF3205
Резисторы: 680 ом или 1 кОм
Конденцаторы: 2n2 x 6.3 kv
Разрядник
Диоды: КЦ123 ИЛИ 106 (Лучше КЦ123 А)
Трансформатор:От бп компьютера (Я использовал дроссель ДФ-90 ПЦ)
Провод для намотки взят был из старой бритвы
Аккумуляторы формата 16850-3шт
Реле на 12 в 10а
Макетная плата, провода, олово, канифоль, паяльник, ну и прямые руки.


Диоды я взял из умножителя УН9/27-1.3 а намоточный провод из старой бритвы


В умножителе диоды стоят так:


Трансформатор я мотал так:
4+4 витков проводом 0,6 сложенным 3 раза Первичная обмотка
900 витков проводом 0,5- 0,2 мм Вторичная,через каждые 100-110 витков перематывал скотчем


Питание на электрошокера надо коммутировать через реле и дросель


Для питания я использовал 3 аккумулятора формата 16850
Но электрошокер неплохо работает и от 2-вух
Для заряда я использую плату на TP4056


В видео весь процесс разборки сборки и запуска

Как сделать мини электрошокер своими руками How to make a mini electric shocker

В этом долгожданном видео я расскажу вам как в домашних условиях своими руками можно сделать самодельный мини электрошокер! С помощью такого мини шокера вы л…

Как сделать мини электрошокер своими руками How to make a mini electric shocker


Hello my dear friends!As usual, Roman is here with youI read all your comments and suggestionsbut unfortunately, physically I cannot manage to answerto each one of youThe most popular suggestionis to make a mini electric shocker with your own handseven a weak one to play a joke on your friends or matesActually, there was an idea to makea powerful electric shocker in order to use it for example, for self defense but having analyzed significance of deviceand prices for the capacitive and qualitative accumulatorsgood capacitors, and the time spend on itmight be a few weeks or so.

When there’s a self defense purposeyou should better buy an originalqualitative electric shocker not to risk with hand made onebecause it may get damaged at a wrong timeThere’s no guarantee that the original devicewon’t get brokenLet’s get started manufacture of the mini electric shocker We need an electric piezoelectric lighter for a stove a paper clipamong instruments we need a screwdrivera piece of web of a hacksawnippers and a soldererFor soldering we need a flux and a tin metalFirst of all we need to take a lighter to piecesThat’s all, my dear friends!Thank you very much for your attention!We have got such a mini electric shockerYou may paint it in black completely, if you wantIt works only with one AA batteryIf you liked the video, don’t forget to press thumb up as it helps the development of the channeland subscribe to the channelif you haven’t done it yetBye-bye everyone!

шокер, шокер своими руками, электрошокер, самодельный шокер, как сделать электрошокер, электрошокер своими руками, Roman Ursu, в домашних условиях, самоделки…

Законны ли электрошокеры и как их можно применять?

Гражданское оружие, основанное на действии электрического тока, сейчас крайне популярно среди наших сограждан. Купить в Москве шокер – не проблема, стоят они недорого, а в уличных конфликтах ведут себя достаточно надежно. Но что говорит об электрошоковом оружии закон: можно ли приобретать, хранить, носить его и использовать для самозащиты?

Легальна ли покупка?

В России оборот всех видов нелетального оружия (а именно к этой категории относятся искровые разрядники) регулируют Закон «Об оружии» и ряд специализированных нормативно-правовых актов.

Законодательством допускается применение специальных средств самозащиты в случае нападения или угрозы применения физической силы. Ограничений на покупку шокеров фактически нет. Закон говорит, что приобретать такое оружие могут лишь граждане Российской Федерации, имеющие паспорт. Но на практике даже несовершеннолетние могут купить искровой разрядник через Интернет – паспорт при этом, естественно, никто проверять не будет. Иными словами, покупка электрошокера – действие, не противоречащее законодательству.

Как нужно носить шокер и когда можно его применять?

Есть несколько требований к ношению, хранению и применению ЭШО, при нарушении которых могут возникнуть проблемы с полицией:

– Носить электрошоковое устройство нужно в специальном чехле, предохранитель должен быть включен, а боевые электроды – прикрыты защитным колпачком (если он есть в комплекте).

– Хранить шокер следует в безопасном месте, куда нет доступа детям, животным и посторонним. Сейф для электрошокера необязателен.

– Искровой разрядник нельзя применять, если нет явной угрозы вашей жизни или здоровью. Иными словами, применять его для нападения или превентивной атаки не рекомендуется – нужно дождаться, пока соперник начнет активные действия против вас.

– Нельзя атаковать беременных, подростков, инвалидов. Исключение составляют групповые и вооруженные нападения.

– Закон запрещает также целиться шокером в голову человеку – именно целиться, при случайном попадании никаких вопросов возникнуть не должно. Удар тока в область головы может вызвать серьезные нарушения работы ЦНС и даже привести к летальному исходу – в случае особо мощных боевых моделей.

– Нельзя обороняться с помощью шокера вблизи легко воспламеняющихся или взрывающихся объектов, например заправок.

В остальном же применение шокера регламентируется только соображениями вашей безопасности и здравым смыслом. Не забывайте, что это мощное оружие, не доставайте его без надобности – и никаких проблем с органами охраны правопорядка у вас не будет!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать электрошокер своими руками

В последнее время в рунете все чаще можно встретить статьи на тему «как сделать электрошокер своими руками». Из-за массового распространения электрошоков подобная информация весьма востребована, и создать искровой разрядник, так сказать, из подручных средств, пытается все больше людей. Однако ни в одной из тематических статей не оговаривается такой вопрос, как опасность и нелегальность собственноручно изготовленных шокеров. Сегодня хотелось бы заострить внимание именно на этом моменте.

5 причин отказаться от кустарных электрошоков

И эксперты, и те пользователи, которые уже пытались применять его в стычках «доморощенные» электроразрядные приборы, отмечают следующие минусы подобных устройств.

  1. Невысокая надежность. Кустарные шокеры, даже если вы тщательно продумали их конструкцию и ответственно подошли к созданию устройства, не могут даже приблизительно сравниться по надежности с промышленно выпускаемым оружием. Если самооборонное средство откажет в самый ответственный момент, вы окончательно растеряетесь и противник сделает с вами все, что ему заблагорассудится!
  2. Опасность для владельца. Уже зафиксированы случаи самовозгораний, ударов током и даже взрывов самодельных разрядников. Нередко при этом они не только не защищают владельца, но и травмируют его, а соперник после этого реализовывает свои преступные намерения по максимуму!
  3. Опасть для оппонента. Да, в интернете есть схемы и описания, детали распространены, паяльник есть почти в каждом доме – сделать электрошокер своими руками могут многие. Но только единицы доморощенных «кулибиных» поручатся за то, что их приборы не принесут вреда здоровью оппонента! Нередки случаи тяжких увечий и даже непреднамеренных убийств кустарными электрошоками – нужны ли вам связанные с этим серьезные проблемы, не говоря уже о моральных терзаниях?
  4. Дороговизна и сложность изготовления. Может быть, бестолковую «трещотку» и можно изготовить дешево и просто. О мощных шокерах этого не скажешь – хорошие детали стоят дорого, сил для производства и настройки нужно потратить много, а в итоге у большинства домашних конструкторов получаются либо громадные неудобные махины, либо неэффективные бесполезные приборы.
  5. Противозаконность. Думаете, любой желающий просто так, по зову сердца может сделать электрошокер своими руками? Не тут-то было! Согласно закону, все искровые разрядники, поступающие на российский рынок, должны сертифицироваться – а с самодельным устройством вас заберет первый же патруль, проверяющий документы, и без разговоров «впаяет» штраф. И это только в лучшем случае! В худшем – вы попадете под действие статьи о незаконном создании оружия и будете нести уголовную ответственность. Если же вы будете обороняться своим кустарным шокером и причините противнику вред – наказание будет максимально суровым!

Короче, вывод напрашивается сам собой – затею сделать электрошокер своими руками лучше оставить! Фирменное оружие широкодоступно, законно и стоит совсем не дорого – не лучше ли защищаться, не рискуя оказаться на больничной койке или тюремных нарах?

КАК СДЕЛАТЬ ЭЛЕКТРОШОКЕР



Самый простой рецепт изготовления самодельного электрошокера.



Его себестоимость близка к нулю, если не считать папиной изоленты. Все мы знаем и видели светильники с люминисцентными лампами ( или лампами дневного света) в них. Внутри светильника имеется: дроссель, стартеры, конденсатор и сами лампы. Нам нужен конденсатор. Он сейчас ставится в виде белого цилиндрика, в советских вариантах имеет прямоугольную форму красного или зеленого цвета чаще всего.

Светильник на лампах дневного света



А вот конденсатор в нем

Берем от чего нить кусок двойного провода с вилкой (штепселем) на конце.



Большая длинна провода не нужна, хватит сантиметров 10-15. Оголяем концы провода и прикручиваем их к контактам конденсатора.



Все тщательно изолируем. У меня на рисунке я изолировал бумажной лентой, это не правильно — используйте изоленту. Я ее использовал бумагу в показательных целях и за не имением изоленты.



Проверяем. Вставляем вилку в розетку ничего не произошло. Достаем электрошокер и прикосаемся двумя контактами вилки к чему-то металлическому. Произойдет разряд конденсатора в виде щелчка с небольшой искрой. Все работает, можно опять зярядить его, и на поиски первой жертвы.



ЗАБАВЫ С ЭЛЕКТРОШОКЕРОМ



Этот вид электрошокера не вырубает человека, а просто стукает током. Этот человек к которому вы прикоснулись электрошокером сам потом вас стукнет, только кулаком или вы вместе посмеетесь. Одного заряда хватает на три-пять ударов током. Освоившись с электрошокером мы сами на спор били себя током, доказывая его безобидность.



Коллективная игра с самодельным электрошокером.



Возьмите пару или более человек. Пусть два человека возьмутся за контакты электрошокера, один за один, другой за другой. Пусть еще пару человек возьмут их за свободные руки, не замыкая кольцо из рук. Последние две ладони вытягиваются на небольшом расстоянии друг от друга. Все теперь подходит еще человек и бьет двумя своими руками по ладоням или эти две ладони бьют друг друга. В результате последнего прикосновения цепь замыкается и все ощущают легкий удар тока в локтях. Игра прикольная, в ней познается что такое электричество, и как оно протекает по проводникам, которыми являемся мы.



Электрическое привет!



Приклейте к своей ладони изолятор например двойной скотч.



Возьмите пару шайб и прикрутите к ним провода.



Закрепите их на ладоне, чтоб метал частично был открытым, а провода проложите через рукав во внутренний карман или в другое место. К ним приседените небольшую розетку. Когда будете готовы над кем-то пошутить вставьте заряженный электрошокер в розетку. Подойдите и протяните руку ладонью в низ, чтоб тот человек ничего не заметил. И резко схватите его руку прижав контакты к его ладони. Не бойтесь вас током не ударит, потому что ток будет протекать только между контактами по ладони другого человека.



БЕЗОПАСНОСТЬ ЭЛЕКТРОШОКЕРА



Если с помощью такого электрошокера ударить человека, то щипается током он очень прилично. Но не вырубает его. Для человека вреда этот электрошокер не нанесет, наш электрошокер емкостью всего в пару микрофарад разряжается мгновенно, и не имеет большой силы тока. Ведь в пьезо элементе от газовой зажигалки создается напряжение до десяти тысяч вольт, но сила тока ничтожна мала.



!!!! Будьте осторожны при работе с электричеством, сдесь и таится основная опасность поражения электрическим током. Но помните: при грамотном подходе возможно все!



ДОБЫЧА КОДЕНСАТОРОВ И ГДЕ ЗАРЯЖАТЬ ЭЛЕКТРОШОКЕРЫ



Свой первый электрошокер я собрал в лет 13-14, он состоял из вилки и мощного конденсатора. Конденсаторы для электрошокера брали из ламп дневного света. Заходили в подъезд с несколькими ребятами, кто-то меня подсаживал. Я аккуратно снимал кожух с лампы, обламывал провода от конденсатора, хватался за него, и меня отпускали вместе с конденсатором в руках.



Было весело, часто при вырывании конденсатора отрывалось и падало что-то еще. Пару раз разбивали нечаянно лампы, в любом случае свет гас и мы убегали.



Наделал таких самодельных электрошокеров всем своим друзьям, все с ними ходили в школу. Жили в маленьком военном городке, для зарядки своих шокеров наделали розеток. Почти в каждом доме в щитке сделали розетку. И школе почти в каждом учебном класее сделали розетку в выключателе.



В школе для безопасности или для ненадобности розеток в учебных классах мало. Как сделать розетку из выключателя света расскажу в отдельном посте.



КАК РОДИЛАСЬ ИДЕЯ СОБРАТЬ ШКОЛЬНЫЙ ЭЛЕКТРОШОКЕР



Где-то в 4-5 классах я начинал дружить с электричеством. Ковырял всякие лампочки, батарейки, платы от телевизоров. Короче прикрутить вилку от чего ни будь куда ни будь уже мог.



Однажды в школе на перемене я видел как старшеклассники играют с электрошокером. Электрошокером его назвать было сложно, прямоугольный предмет обмотанный изолентой. Наблюдая за ними я услышал слово конденсатор, и тут я понял. Более менее я уже представлял что это такое.



Верувшись домой я начал эксперементировать. Мой старший брат раньше увлекался радиоэлектроникой, поэтому на чердаке много всякой всячины валялось. Повыбирал все конденсаторы дозволеное напряжение у которых выше 220 Вольт.



Почитал книжку ничинающему радиолюбителю. Там написано что если соеденять их параллельно, то емкость у них увеличивается.



Отрезал вилку ( штепсель) от чего-то поломанного, вроде ненужного. Оголил концы проводов. И начал проверять все кондеры. Привязал провода к контактам и в розетку, потом вилку к ключику металлическому, есть маленькая искорка, значит годится. При проверке пару кондеров попалось для постоянного тока, бабахнули. Еле розетку оттер, такие кондеры решил больше не использовать.

 Вот такие конденсаторы надо использовать через диод, потому что они для постоянного напряжения, а в розетке переменное. Диод решает эту задачу, подключаем его последовательно. И будьте осторожны у таких кондеров большая емкость, разряжаются с громким хлопком, и заряда хватит чтоб лампочка моргнула.

Потом обнаружил идеально подходящие для изготовления конденсаторы, они есть почти в каждом светильнике на люминисцентных лампах. Люминисцентные лампы – белые, длинные, стеклянные трубки с контактами на концах.



высокого напряжения — Простое электрошоковое устройство

высокого напряжения — Простое электрошоковое устройство — Электротехническая стековая биржа
Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Подписаться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 30к раз

\ $ \ begingroup \ $

Может ли кто-нибудь сказать мне, как сделать простое электрическое устройство (например, электрическую ручку или ручной зуммер).Я видел, как люди использовали пьезоэлектрические элементы из зажигалок (правильно?), Но я хотел бы знать, как создать их с нуля, а также какой ток и напряжение необходимы для небольшого разряда. Спасибо, эл.

Создан 19 янв.

EllEll

31311 золотых знаков44 серебряных знака1010 бронзовых знаков

\ $ \ endgroup \ $ 7 \ $ \ begingroup \ $

На самом деле это довольно простая схема, которая работает, усиливая коллапс магнитного поля в небольшом аудиопреобразователе.

Схема выглядит так:

Я думаю, что что-то вроде этой детали должно работать на трансформаторе.

Если вы дотронетесь до двух выходных проводов, при отпускании кнопки вы получите небольшой удар электрическим током.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
