Как сделать самому электронный замок и установить в двери?

Приобретая механический замок, можно сэкономить средства, ведь это отличный бюджетный вариант. Но если есть потребность в повышенной надежности и эффективности, рекомендуется выбирать модели электромагнитного типа. Их устанавливают на входные двери в частных домах или квартирах. Такие замки отличаются от механических тес, что работают от электричества, хотя расход энергии незначительный, но все равно набегают лишние киловатты. Электромагнитные замки могут работать и от аккумуляторных батарей. Это облегчит установку, так как не придется прокладывать провод к ближайшему источнику питания.

Разновидности

Данная категория замков разделяется на две подгруппы: электронные и магнитные. Первый тип устройств необходимо программировать самостоятельно. Делается это по-разному. Одни изделия оснащаются схемой приема цифровых комбинаций, работа которой основывается на ручном занесении при помощи клавиатуры. Другим требуется прием специального радиосигнала, который исходит от ключа, запрограммированного под конкретный код.

Электронные замки

Чтобы замочная система работала безотказно, ей требуется электрическое питание. Некоторые модели снабжаются специальным дисплеем. Кнопки на замке имеют разную конструкцию – обычные нажимные либо сенсорные.

Магнитной конструкции тоже требуется питание от сети или батареек, только принцип срабатывания у нее совершенно другой. Главной деталью в этой системе становится магнитный ключ. Он как раз и считается носителем кода. Выглядит он как большая таблетка или брелок. Для отпирания двери этим ключом прикасаются к пластине, которая принимает сигнал, после чего срабатывает механизм, и дверная конструкция открывается.

Электронный замок на дверь можно собрать своими руками. Сначала придется найти инструмент и детали, которые нужны для изготовления. Выбор таких элементов зависит от многих факторов, универсального набора деталей и инструмента нет.

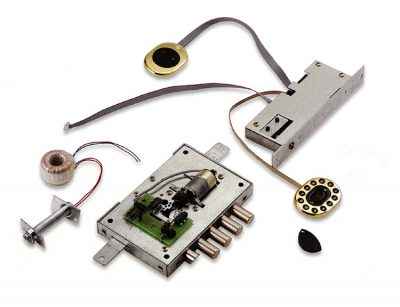

Комплектация замка

Электронные замки состоят из нескольких узлов:

  • Запирающее устройство. Если этот элемент врезной, он крепится непосредственно в самом полотне, а накладной – поверх конструкции. Замок оснащен корпусом, внутри него располагаются ригели, которые удерживают створки в положении «закрыто». Здесь же присутствует электрический двигатель, который приводит в движение ригели. На корпусе у некоторых моделей располагаются дверные ручки.
Запирающее устройство электронного замка
  • Запорная планка. Она крепится на косяке, с ее помощью ригели удерживаются в положении «закрыто».
Запорная планка электронного замка
  • Блок управления. Содержит устройство, которое обрабатывает подающийся сигнал, чтобы управлять замком. В этот блок входят и аккумуляторы, которые подключаются в тот момент, когда пропадает электричество. Блок соединяется с источником тока – розеткой.
Блок управления
  • Устройство, которое предназначено для считывания информации от применяемого ключа.

Электрические замки разделяются на:

  • кодовые;
  • биометрические;
  • встроенные замки-невидимки.

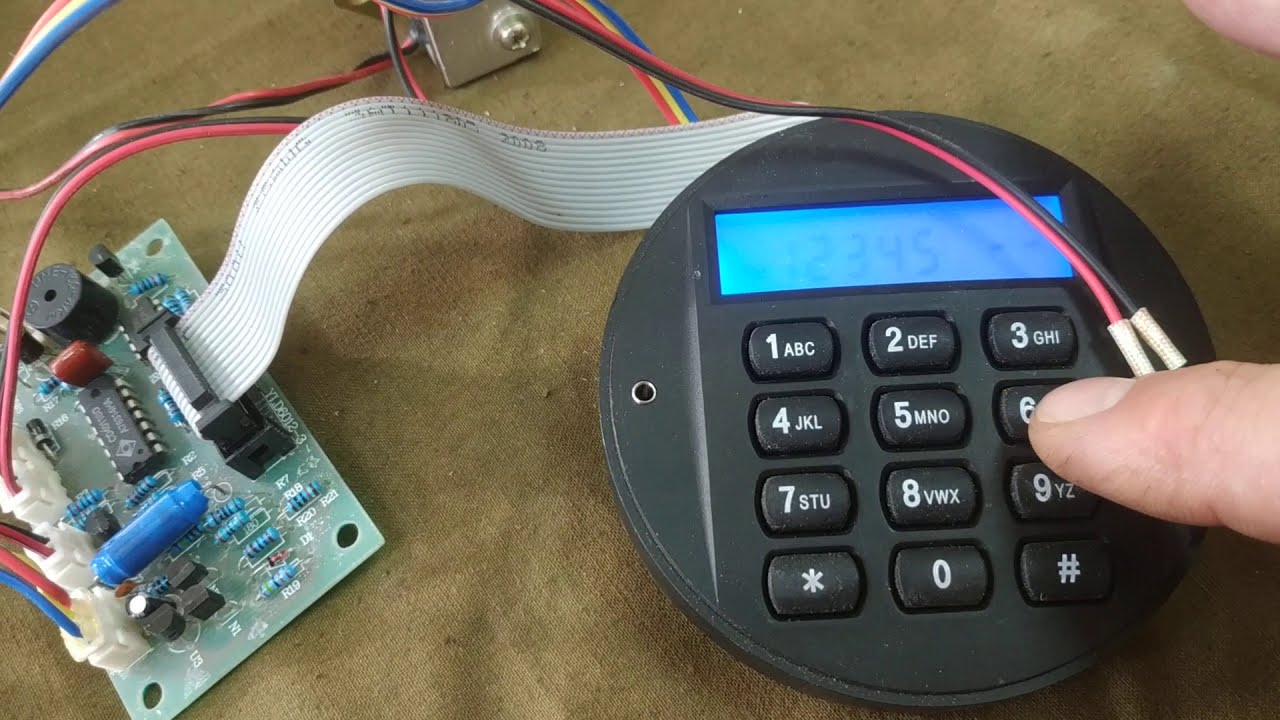

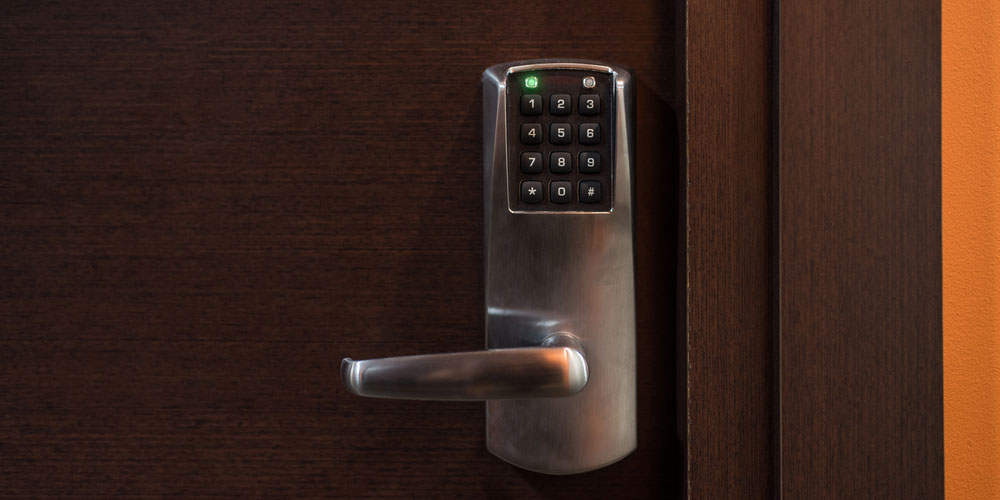

Электронное кодовое устройство открывает дверь при наборе кода с помощью специальных кнопок на панели. Биометрический замок срабатывает, когда распознает отпечаток пальцев либо сетчатки глаза. Замок-невидимка открывается при помощи подачи сигнала от специального ключа-брелка.

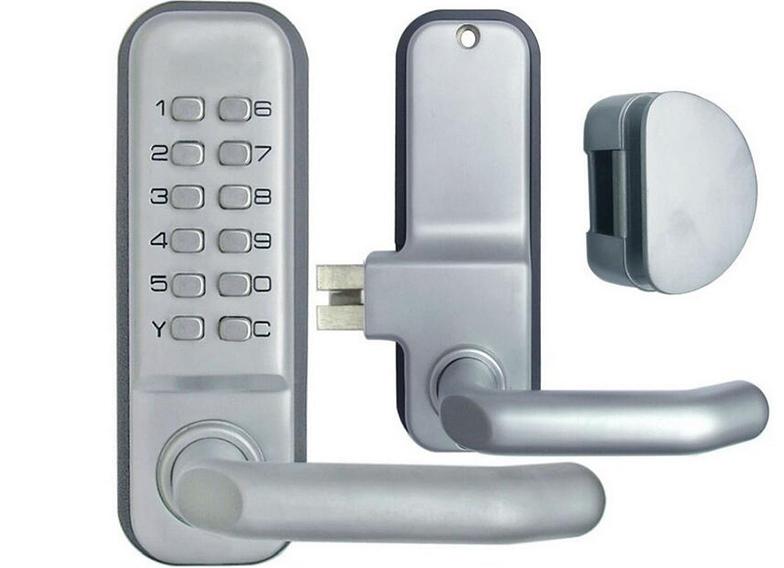

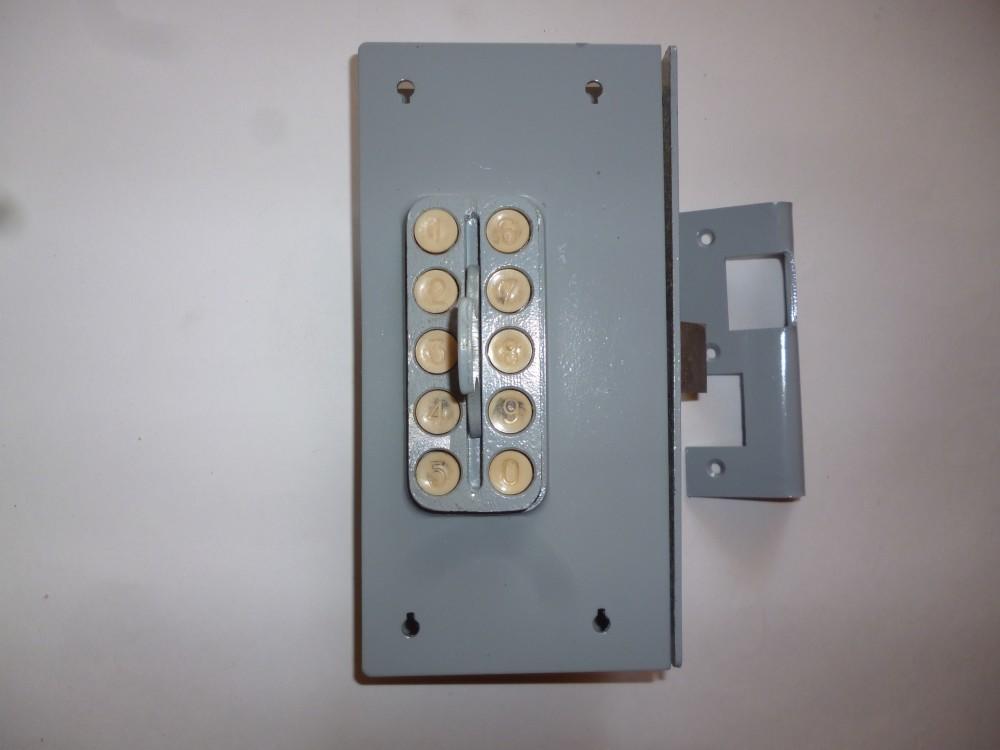

Кодовый электронный замок

Электронная замки нередко снабжаются специальным доводчиком, который позволяет створкам закрываться плавно и бесшумно. Эта система увеличивает эксплуатационный период запорного механизма, соединяется с домофоном, а он, в свою очередь, может открыть двери дистанционно.

Размещение электронного замка

Установка врезных и накладных устройств отличается. Вторые нередко используются для установки на входные металлические двери,  калитки или гаражные ворота. Чтобы правильно установить такой прибор, потребуется:

  • строительный карандаш или маркер;
  • угольник;
  • шуруповерт;
  • электрическая дрель со сверлами необходимого диаметра;
  • измерительная рулетка.

Эти инструменты помогут выполнить правильную разметку на плоскости полотна и в месте расположения механизма. Первый этап – размещение устройства. Для этого понадобится выполнить такие манипуляции:

  • Отступить от уровня пола по стандарту 90-110 см. На этом участке нанести метку. Затем разметить место расположения запорного механизма, корпуса, крепежных элементов.
  • Разметку можно упростить – взять корпус, приложить его полотну, обвести карандашом.
  • В тех местах, где стоят метки для крепежных деталей, просверлить отверстия электрической дрелью. Сверла использовать немного меньше размером, чем болты.
  • Затем проделать сквозное отверстие в том месте, где соединяется корпус и считывающий механизм. На подготовленном участке установить и зафиксировать корпус.

Пришло время размещения запорной планки, которая поддерживает запорные ригели. Они устанавливаются таким же образом, как и корпус, согласно заранее предусмотренного плана:

  • Сбоку двери, на косяке выполнить разметку. Когда определено место для расположения планки, важно учесть участок установки замка. Лучше всего для начала закрыть дверь и отметить, где расположены ригели. Поставить метки для крепежных элементов.
  • Электрической дрелью сделать  отверстия для болтов нужного диаметра.
  • Закрепить на приготовленном месте ответную планку так, чтобы в нее точно входили ригели. Если они заходят туго и цепляются на план

Изготовить электронный замок на дверь своими руками. Установка электрозамка своими руками. Корпус с защелкой «Compact»

У нас пополнение раздела полезных самоделок для дома: невскрываемый замок невидимка своими руками.

Вскрывать механический замок любой сложности воры научились давно. С кодовым замком сложнее, но способы обойти все его секреты находят.

Однако открыть замок можно, только если известно место расположения отпирающего устройства, например замочной скважины, кнопочного пульта двери и.т.д.

Понимая это, были разработаны замки- невидимки без замочной скважины и ключей, где отпирающие устройства выполнены в виде радио- брелков кодовых или инфракрасных, GPS радиотелефонов и др.

Казалось – бы, открыть такой замок невозможно. Однако открывают.

Например, сканируют код брелков специальными устройствами. Научились делать все, даже банкоматы обкрадывают, считывая код банковской карты.

Во всех этих системах общий недостаток: устройство (ключ, брелок и.др.) сосредоточено в одном месте, определив которое, вор вскрывает замок.

Подобрать ключ для него не проблема, подобрать код тоже, брелок можно сканировать.

Предлагаемый замок отличается от известных тем, что отпирающие элементы замка (в дальнейшем — ключи) разнесены, многократно дублированы и замок может быть открыт только при активации всех ключей.

Так как ключи могут быть разнесены на значительное расстояние, этот замок особенно удобен для дачных приусадебных участков, где чаще всего промышляют воры.

Один из ключей можно расположить, например, в отдельно стоящем туалете. Никому и в голову не придет, что, посетив туалет, человек открыл дом.

С трудом представляю, как можно открыть такой замок, не зная количества, принципа действия разнесенных ключей и их места расположения тем более что и сам замок с внешней стороны двери не виден.

Конструкция и принцип действия

Замок (рис.1) состоит из корпуса 1, в котором помещен электромотор 2 постоянного тока ДПР 42 12в. 2500 об/мин, который связан винтом 5 с ригелем 3.

Шаг резьбы винта 0,3…0,5 мм. При номинальном числе оборотов двигателя ригель перемещается на 20 мм. за одну – две секунды.

Замок закрывается и открывается просто щелчком.

На ригеле имеется кольцевая проточка, в которую при его перемещении западают шарики 8. Шарики служат передаточным звеном между ригелем и микропереключателями 6 и 7. Микропереключатели предназначены для остановки двигателя. Когда очередной шарик попадает в проточку, соответствующий переключатель выключает двигатель. Расстояние между выключателями определяет ход ригеля. Штифт 4 предотвращает вращение ригеля.

Рис.1

Управления замком показана на рис.2. Замок в открытом состоянии как на рисунке 1.

Обозначения: Р — реле 12в. с двумя перекидными контактами кР1 и кР2. Звонковая кнопка К5. Микровыключатели К2 и К3 работающие в противофазе. Когда один включен, второй выключен.

Электромотор М. Тумблер К4. Геркон ГК. Блокировочный контакт К1. схемы – 12в.

Закрытие замка

Чтобы закрыть замок надо плотно прикрыть дверь. При этом ранее разомкнутый, блокировочный контакт К1 замыкается (рис.3)

Рис.3

Контакт К1, это две металлические пластины, закрепленные на двери и одна замыкающая на косяке двери. (Рис.4).

Контакт предотвращает возможность закрытия замка с открытой или не плотно прикрытой . После закрытия двери нужно нажать кнопку К5, расположенную на наружной стороне двери. При этом срабатывает реле Р, перебрасывает контакты КР1 и КР2 в положение, показанное на рисунке 3 и включает двигатель М.

Через одну- две секунды двигатель переместит ригель, в положение, показанное на рисунке 5, и разомкнет контакт К3. Реле Р будет обесточено, контакты КР1 и КР2 займут нейтральное положение и отключат двигатель. Рис.6. Замок будет закрыт.

Рис. 5

После закрытия замка кнопка 5 отключена контактом К3. Любые манипуляции с этой кнопкой, что может заинтересовать вора, длительные нажатия или даже обрыв проводов не помешают открыть замок и устранить повреждения.

Рис.6

Открытие замка

Чтобы открыть замок, нужно соединить (закоротить) точки схемы А и Б (Рис.7).

Рис.7

Сделать можно это различными способами. Например, включить контакт тумблера К4 и поднести магнит к геркону ГК. (Рис.7).

Геркон можно спрятать под обшивкой двери. Или в качестве К4 использовать обычный осветительной . Если ввернуть лампу- цепь замкнется. Вариантов много. Здесь широкое поле для фантазии. Важно только одно. Надо разнести подальше ключи (последовательно соединенные элементы) и по возможности их замаскировать.

Фаза открытия замка показана на рисунке 7. После включения двигателя, переместившийся в открытое состояние ригель (Рис.1), разомкнет контакт К2 и отключит мотор.

Рис.8

Теперь можно открыть дверь, разомкнув контакт К1. Схема вернулась в начальное состояние (Рис.2).Прикрыв дверь и нажав К5, можно снова закрыть дверь по описанному выше алгоритму.

Примечание

Для правильной работы замка направление вращения двигателя должно быть согласовано с направлением резьбы винта 5. Для правой резьбы, в фазе открытия замка, двигатель должен вращаться против часовой стрелки, если смотреть на него со стороны вала.

Чтобы обезопасить дом от проникновения посторонних, на двери устанавливаются замки.

Классификация запирающих систем

По степени защиты и по механизму открытия, изделия можно разбить на такие группы:

  • запоры – крючок, задвижка и т.д.;
  • замки – механический, электромеханический, электромагнитный.

Простой вариант по способу отпирания – запоры. Они не содержат секретный замковый механизм и для отпирания не используются никакие ключи.

Из замков, имеющих механизм, простой вариант - механические устройства. Чтобы их открыть или закрыть, нужен ключ, который вставляют в скважину и в зависимости от конструкции либо поворачивают, либо перемещают вперед и назад. В результате, механизм срабатывает и дверь открывается.

Для управления электромеханическими и электромагнитными устройствами используют электрический сигнал. Они допускают использования пульта для дистанционного открытия системы. Возможно использование считывания отпечатков пальцев или ладони, голосовое управление и т.д.

По варианту крепления устройства бывают:

  • накладные,
  • врезные,
  • навесные.

По типу запирающего механизма делятся на сувальдные и цилиндровые.

Замки можно как приобрести в специализированных магазинах или на строительном рынке, так и сделать на дверь своими руками. Для такого запора намного труднее подобрать ключ, он собирается из качественных элементов, и схему секретной части знает только разработчик.

Самодельный замок-щеколда

Принцип действия такой: в двери устанавливается болт (типа мебельного), который поворачивается с помощью шестигранного ключа. Болт проходит через всю толщину полотна. На обратной стороне створки находится рейка (щеколда), которая крепится к болту. Для этого на конце метиза выполнена плоская лыска. Ее выполняют с помощью надфиля. Рейка насаживается на лыску. Чтобы стальная пластина не спадала с болта, подпирают гайкой, которую навинчивают с одной и другой стороны щеколды.

Для запирания двери щеколда должна находиться в ответной планке.

Теперь, чтобы открыть дверь, в головку болта вставляют шестигранный ключ и поворачивают. Одновременно с поворотом болта поворачивается и щеколда.

Потайное механическое устройство

Хитрость такой щеколды заключается в том, что трудно отыскать головку отпирающего болта на поверхности полотна.

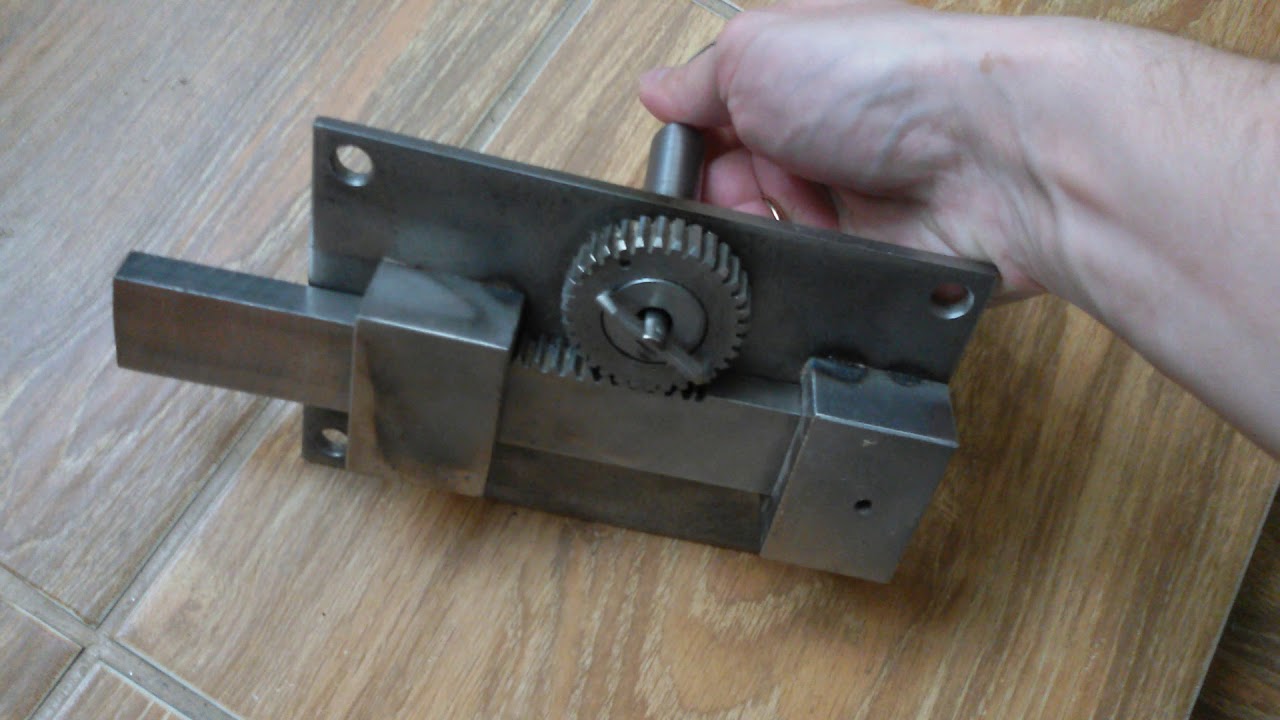

Механический хитрый запор, сделанный своими руками

Можно самостоятельно изготовить задвижку. Представляет собой металлическую пластину, которая имеет вид как на рисунке.

В створке выполняется отверстие малого размера (порядка 10 мм). Стержень ключа на конце имеет пластинку, которая может вращаться вокруг своей оси. Когда ключ просовывается в замочную скважину, пластинка со стержнем составляют единую прямую. На стержне меткой нанесен ограничитель, и ключ вставляется в скважину четко по этот ограничитель. Далее пластинка под собственным весом опускается и фиксируется в одной из прорезей на задвижке.


Схема самодельного механического устройства

Чтобы при движении рейка не выпала, для нее устанавливается ограничитель или стопор, выполненный в виде упора и две поддерживающие скобы. Таким образом, с одной стороны ход рейки контролирует упор – ограничитель, с другой – она перемещается до первой скобы.

Открыть такую систему может только собственный ключ, изготовленный под этот механизм, поскольку снаружи нельзя выяснить длину пластинки, присоединенной к стержню.

Электромеханическое дверное устройство

При запирании двери ригель, состоящий из штока и головки, входит в ответную планку, при этом связанная с ним пружина растягивается или взводится. Пружина соединена с катушкой или соленоидом. При отключении электричества пружина освобождается, и ригель втягивается внутрь замка.


Конструкция электромеханического устройства

Внимание! Если электроэнергия отсутствует, то замок можно открыть снаружи с помощью ключа, а изнутри дверь открывается с помощью специального рычажка или кнопки.

Электромагнитное устройство

Чтобы понять, как сделать магнитный замок своими руками, сначала рассмотрим его устройство.

Устройство

Основным элементом механизма является электромагнит, который представляет собой сердечник, выполненный из трансформаторной стали в форме буквы Ш. Такая сталь не обладает эффектом памяти и является магнитомягким материалом. Сердечник набирается из большого количества тонких пластинок или производится из цельной пластины.

Вокруг сердечника обмотка из медной проволоки, покрытой эмалью. Катушка имеет большое количество (до тысячи и более) витков. При прохождении электрического тока по обмотке в сердечнике создается электромагнитное поле, которое и управляет работой замка.

Однако со временем происходит ослабление механических характеристик двери из-за эффекта остаточной намагниченности. Для борьбы с ним используют эффект смены полярности напряжения при размагничивании замкового устройства. Однако в этом случае для открытия двери необходимо приложить усилие.

Благодаря отсутствию подвижных деталей, устройство имеет длительный срок эксплуатации.

Поскольку для изготовления деталей конструкции используется малолегированная сталь, которая легко подвергается коррозии, то их необходимо защитить. Для защиты используют лакирование, цинкование или подвергают никелированию.

Основным параметром механизма является сила удержания двери. Для увеличения усилия, которое применяется для удержания двери, возможна установка нескольких запоров. Эта величина зависит от материала, из которого изготовлен сердечник и якорь, силы тока и количества витков в обмотке катушки. Выполняются накладного типа.

Электромагнитные или электромеханические механизмы устанавливаются на противопожарные двери, входные конструкции в подъездах и т.д.

Типы электромагнитных устройств

В зависимости от работы якоря, конструкции делятся на удерживающие и сдвиговые. В удерживающих моделях якорь действует на отрыв, а в сдвиговом – он сдвигается в поперечном направлении.

Для устройств удерживающего типа при подаче напряжения возникающее магнитное поле в цепи якорь-сердечник удерживает створку от открытия.


Принцип действия удерживающего электромагнитного замка

Для устройств сдвигового типа якорь имеет отверстия, а сердечник – выступы под эти отверстия. При подаче напряжения якорь подводится к сердечнику и притягивается к нему. При этом выступы магнитопровода входят в соответствующие пазы якоря. В этом случае усилие удержания характеризуется усилием, которое нужно приложить для сдвига якоря, и конструктивными особенностями выступов и отверстий.

Сдвиговые конструкции устанавливаются с помощью врезки в торец полотна и, благодаря этому этот тип позволяет установить секретный магнитный засов на входную дверь.

Собираем электромагнитный простой замок своими руками

Рассмотрим один из вариантов сборки механизма.

Чтобы собрать электромагнитный замок, который бы открывался с помощью пульта, необходимо:

  • Кнопочная врезная панель.
  • Блок питания.
  • Электромагнитные реле. Если открывать собираемся четырехзначным кодом, то используем минимум 5 реле.
  • Сам замок.
  • Кнопка для открывания двери изнутри.
  • Геркон и электромагнит.

Схема электромагнитного замка

Кнопочную панель, например, модель КБД-10В, можно приобрести на рынке.

Таким образом, своими руками можно собрать замок любого типа. И важно не только построить и красиво оформить дом или гараж, но и защитить с помощью надежного замка от нежелательных посетителей.

Каждый человек задумывается о безопасности и сохранности собственного имущества. Для этого важно подобрать качественное запорное устройство. Многие выбирают электрозамок, который удовлетворяет любым требованиям и считается надежным устройством. Однако цена такого изделия выше, чем у механических аналогов. Поэтому не каждый человек готов выложить круглую сумму на покупку и установку электрической конструкции.

Наиболее простая конструкция электрического замка, доступная для самостоятельного изготовления и монтажа

Выход из ситуации есть – это самодельный электромеханический замок. Сделанный электрический вариант своими руками гарантирует надежную защиту, а также экономию средств, что немаловажно. При этом сделать электрозамок несложно. Достаточно определиться с моделью и придерживаться ряда рекомендаций.

Внимание! Одним из основных преимуществ считается отсутствие необходимости в выходе на улицу для открывания двери. Электрическая конструкция работает в автоматическом режиме, а ее механическая составляющая гарантирует и ручное открывание по мере необходимости. В качестве ключа применяется карта или обыкновенный вариант.

Принцип функционирования электромеханической конструкции?

Принцип открывания электромеханического устройства основан на использовании соленоида. Это происходит так:

  1. На контакты соленоида подается напряжение.
  2. Далее сбрасывается пружинный фиксатор.
  3. Рабочий ригель входит в замок из-за воздействия на него пружины.
  4. Замок открывается.

Для закрывания замка процесс проводится в обратном порядке. Изнутри помещения на механизм воздействуют при помощи специальной кнопки или с помощью управляющего механизма. Снаружи замок открывается механически. Для этого используется специальный ключом.

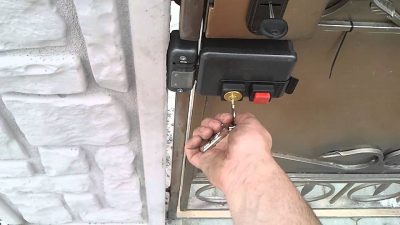

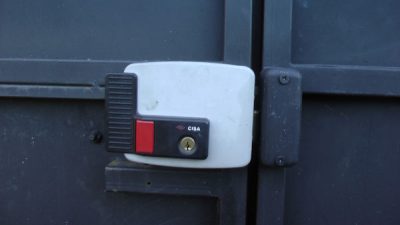

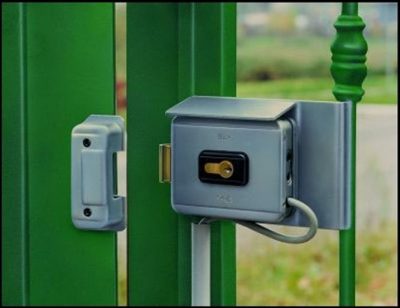

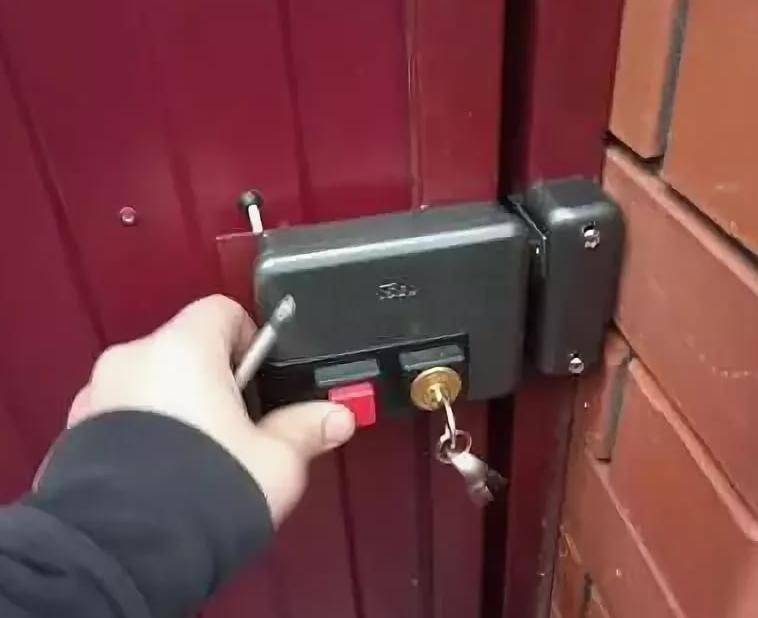

Установленный электрозамок, предназначенный для ворот или калитки

Как правильно подобрать изделие?

Выбрать электромеханический замок несложно. Для этого учтите некоторые особенности. Первое, на что обращают внимание, это вид механизма. Он бывает накладным или врезным. При этом внешний вид изделия аналогичен механической конструкции.

Также обращают внимание на тот момент, с какой стороны смонтировано изделие. В соответствие с этим конструкции бывают левосторонними и правосторонними. Стоит учесть предпочтительный способ разблокировки и блокировки, а также особенности процесса. Выделяют следующие варианты конструкций:

  1. Электроблокирующий.
  2. Моторный.
  3. Соленоидный.
  4. Электрозащелка.

Если замок приобретен или сделан своими руками, самое время приступить к установке. Лучше если работа доверена опытному профессионалу своего дела. Но при желании все делают собственноручно.


Составляющие качественного электрозамка, необходимые для монтажа

Важно запомнить, что от корректности монтажных работ, напрямую зависит безопасность использования. Сложность установки определяется выбранным запорным элементом. Проще монтируется накладное изделие. Алгоритм работы в этом случае следующий:

  • На калитке или дверном полотне выполняют разметку. Она предполагает определение мест, где расположены крепежи. Используют обыкновенный карандаш.
  • В полотне в соответствии с выполненной разметкой просверливают отверстия, которые используются для установки крепежей.
  • Монтируют запирающее устройство и тщательно фиксируют его.
  • Устанавливают ответную планку.
  • Проверяют правильность функционирования элемента и при необходимости корректируют положение.

На этом монтаж накладной электромеханической конструкции закончен. Врезной механизм имеет сложную установку, но справиться с ней самостоятельно можно. Алгоритм в этом случае сводится к следующим этапам:

  • На торцевой части дверного полотна выполняют разметку. Для этого прикладывают замок, обводят его с учетом отверстий под крепежи.
  • Далее вырезается специальная ниша в металлической конструкции. Получается специальный «карман».
  • В его устанавливают замочный корпус.
  • На полотне отмечают места крепления устройства и вырезают их.
  • После того, как отверстия сделаны, замочный корпус закрепляют. Используют для этого обыкновенные саморезы.
  • Дополнительные элементы конструкции и квадратный стержень располагают в специально подготовленных отверстиях.
  • Выполняют разметку и установку ответной планки.
  • Выполняют проверку функционирования изделия.

Электромеханический замок, имеющий электронное и ручное открывание

Внимание! Проверка работы устройства сводится к оценке качества работы электрической части. Важно убедиться в том, что замок и ответная планка смонтированы на одинаковой высоте. Ригели замка должны входить в подготовленные на них отверстия без проседания или «цепляния». Только в этом случае говорят о правильных монтажных работах.

Достоинства и недостатки электромеханической конструкции

Электромеханические изделия, монтаж которых выполнен своими руками, имеют достоинства и недостатки. К основным плюсам относят:

  • Высокую надежность.
  • Устойчивость к взлому. Без наличия электричества и ключа открыть механизм не удастся. Электромагнитная конструкция в этом плане уязвима.
  • Долговечность службы.
  • Простоту и высокую скорость ремонтных работ при необходимости.
  • Наличие резервной аккумуляторной батареи, что удобно в процессе эксплуатации.
  • Возможность дополнить изделие специальным источником дополнительного питания. Это повысить надежность устройство.
  • Есть возможность сочетать изделие с другими системами безопасности, включая домофон.

Имеются и некоторые недостатки. Во-первых, вероятность сбоев в процессе функционирования. Они становятся возможными в тех случаях, если в изделие попадает влага или наблюдается низкая температура воздуха. В целом эти недостатки на сегодняшний день практически решены. Выполняется это с помощью установки защитных корпусов и вспомогательных элементов, что положительно сказывается на работе изделия.


Простая конструкция электромеханического замка, установленная своими руками на калитке

Простой и качественный электромеханический замок своими руками – посильная задача для каждого человека. Никаких сложностей в этом нет, поэтому можно смело делать все самостоятельно. Это также позволит гордиться собственными навыками и умениями. Электромеханическая конструкция обеспечит надежность и защиту жилища, а также комфорт эксплуатации. Теперь не придется выходить на улицу, чтобы открыть дверь.

После того как была придумана первая дверь из стали, устанавливающаяся на входную часть дома, многие стали думать о том, как уберечь свой дом от непрошеных гостей. Замки – это конструкции для защиты помещений, которые изготавливаются уже очень много времени. Существуют различные виды, конфигурации, особенности работы и тому подобные отличия, однако суть работы механизма остается совершенно неизменной, так как конструкция предназначена для блокирования доступа в помещение. Несмотря на то, что существует немало современных технологий, популярностью продолжают пользоваться такие установки, как кодовый механический замок, выпуск которых начался еще в прошлом столетии. Изначально их устанавливали на сейфы, а с течением времени применение им нашлось и в монтаже двери в обычных квартирах, гаражах, подъездах и частных домах.

Устройство кодовых замков состоит в том, что они не имеют замочную скважину, за счет чего становятся более надежными, износоустойчивыми и долговечными. Вероятность взлома существенно снижается. При помощи установки определенной кодировки цилиндров и роликов, из которых состоит замок, можно сделать настройку замка под себя самостоятельно, а монтаж можно проводить на двери из различных полотен, например: металлических, пластиковых и деревянных. Желательно, чтобы толщина двери была не меньше 3 см, что также усложнит процесс взлома для злоумышленников.

Схема установки замка на входную дверь своими руками очень проста, так как для этого нужно :

  • Подобрать механизм для запора двери относительно ширины и толщины конструкции;
  • Сделать разметку места будущего расположения изделия;
  • Дрелью просверлить отверстия в двери, чтобы установить корпус замка;
  • Установить кодовую панель;
  • Собрать замочный механизм;
  • Провести монтаж и фиксацию сборных частей механизма;

В заключение нужно настроить кодовую комбинацию и проверить работоспособность изделия.

Как сделать кодовый замок: выбор разновидности

Чтобы установить кнопочный дверной замок потребуется сначала выбрать его вид. Они бывают: накладные и врезные. Для монтажа замка накладного типа достаточно просто установить его на поверхность двери, а планку с расположенным в ней ригелем на косяк дверной коробки. Для монтажа не потребуется более 15 минут. Установка врезного кодового замка может доставить немало хлопот и именно здесь требуется особое внимание и грамотный подход.

Как правило, каждый магнитный замок на дверь имеет инструкцию от производителя, которой нужно следовать максимально четко :

  1. Создается шаблон замка, что делается своими руками. Некоторые производители вкладывают его в комплект, и это существенно упрощает процесс монтажа. При помощи мела или карандаша нужно нанести разметку на дверное полотно. Таким образом, на двери с двух сторон будут сделаны пометки расположения конструкции.
  2. Чтобы сделать нишу на дверном полотне для установки замка, можно использовать стамеску или специальную насадку на дрель.
  3. Далее сверлятся отверстия для установки болтов.
  4. Там, где располагается ригель замочной конструкции, нужно сделать углубление, причем размеры должны полностью соответствовать с лицевой планкой.
  5. После завершения таких работ, кодовый замок ставится на его законное место и надежно крепится болтами.
  6. Проводится монтаж лицевой планки.
  7. Нужно на дверном косяке сделать разметку для монтажа планки запора, в которую и будет помещаться ригель. Чтобы осуществить данный процесс достаточно один из ригелей смазать мелом, за счет чего на косяке будет сделана отметка.
  8. В косяке проделывается выемка под планку, а также нужно сделать разметку для отверстий, чтобы ее установить. Процесс монтажа полностью соответствует установке лицевой планке.
  9. В завершении нужно закрепить ответную или запорную часть замка.

Судя по выше описанным действиям, можно сделать вывод о том, что монтаж врезного кодового замка схож с установкой замков других видов таким же образом.

Ремонт кодовых замков

Чтобы сделать ремонт на такой конструкции, как цифровой кодовый замок, не потребуется слишком много усилий, так как в основном ремонтные работы заключается в перекодировке конструкции. К тому же периодически требуется проводить профилактическую перекодировку, чтобы увеличить безопасность изделия.

Для смены кода на замке требуется частичный разбор конструкции, чтобы получить доступ к кнопкам изнутри, для чего нужно сделать откручивание накладки с кнопками.

Далее нужно обратить внимание на расположенные внутри пластины, при нажатии на которые, замочный механизм приводится в действие, а каждая из них обладает специально сделанным срезом. Отделить визуально рабочие и незадействованные пластины. Для замены кода выполнить поворот нужных пластин в обратном направлении или другими словами сделать действующими другие кнопки.

Замок-невидимка своими руками

Электронный замок-невидимка – это дополнительное приспособление, посредством которого можно увеличить безопасность квартиры, дома или любого другого помещения. Снаружи электрозамок совершенно невидимый, а внутри является надежной установкой, способной предотвратить от проникновения внутрь злоумышленников. Чтобы сделать такой электромагнитный замок своими руками, можно применить самый обычный автомобильный дверной актуатор от центрального замка, а управление им или другими словами блокирование осуществляется за счет самой обычной сигнализации.

Суть такой невидимки состоит в блокировании одного ригеля замочной скважины в положении, когда он выдвинут вперед :

  1. За счет того, что у автомобильного противоугонного устройства сигнализации достаточно проводов, причем длинного вида, можно провести грамотный и легкий монтаж.
  2. Требуется выбрать место для последующего монтажа актуатора, так как штырь, который будет выдвигаться, должен попадать точно в ригель, при его выдвинутом положении.
  3. Далее нужно сделать точную разметку на верхней планке дверной коробки, и она просверливается. Затем на ригеле будет сделана метка, по которой будет просверлено дополнительное сквозное отверстие.
  4. Когда ригель будет просверлен в отверстии, делается зенковка, чтобы штырь актуатора попадал туда максимально точно.
  5. За счет планки, которая идет в комплекте, нужно провести закрепление актуатора на дверной коробке.
  6. Далее на дверную коробку устанавливается направляющая от 1 штыря, и выключатель концевого типа, чтобы он срабатывал на открывание двери.
  7. Обязателен монтаж блока сигнализации, а также всех сопутствующих элементов, расположенных в декоративной коробке из металла. Монтаж короба проводится на поверхность стены рядом с дверью с внутренней стороны помещения.
  8. Короб плотно закрывается.
  9. К кнопке дверного звонка подключается светодиодный индикатор или другими словами сигнализация.
  10. Конструкция готова к эксплуатации.

Если требуется подключение питания можно сделать это за счет стабилизированного блока, у которого выходное напряжение составляет 12 В, а ток не меньше 1 А. Для увеличения автономности устройства относительно напряжения в сети, можно использовать для питания такого замка аккумулятор от автомобиля, который будет расположен в кладовке или на балконе.

Каждый собственник жилого или офисного помещения мечтает о надежной защите своего имущества. Наилучшим образом с этой проблемой справляется электронный замок на входную дверь, в котором отсутствует скважина для ключа, а значит, подобрать инструмент для взлома практически невозможно.

Стандартная комплектация электронного замка

Замки с электронным управлением состоят из нескольких элементов, как правило, входящих в комплектацию устройства при его приобретении. К основным элементам относятся:

  • запирающее устройство. Может устанавливаться внутрь дверного полотна (врезной замок) или на поверхность двери (накладной замок). Механизм запирания состоит из корпуса, внутри которого расположены ригели, удерживающие дверь в закрытом положении и электродвигатель, с помощью которого ригели приводятся в движение. Корпус замка может предусматривать возможность установки дверной ручки;

  • запорная планка, устанавливаемая на дверном косяке и необходимая для удержания ригелей в закрытом положении;

  • блок управления. Блок состоит из устройства, обрабатывающего сигналы для открывания и закрывания запирающего механизма и контроллера, который служит для управления замком, самостоятельной кодировки ключей и объединения составляющих частей механизма в единую систему. В блок управления встраиваются аккумуляторы, обеспечивающие работу замка в случае отключения электричества;

  • блок соединяется с постоянным источником тока (электрической розеткой) сетевым адаптером.

  • устройство для считывания информации с ключа. Электронные замки могут быть , биометрическими или встроенными замками-невидимками. Электронный кодовый замок открывается при наборе кода на панели. Биометрический замок приходит в движение за счет распознавания отпечатка пальца или сетчатки глаза. Замок-невидимка может открываться от сигнала, передаваемого брелком, картой, сотовым телефоном и так далее.

  • набор ключей (брелков, карт).

  • крепежные болты разных размеров.

Дополнительно электронный замок может быть оборудован доводчиком, позволяющим двери плавно открываться и закрываться, что увеличивает срок службы запорного механизма и соединен с домофоном, который позволяет открывать дверь дистанцион

Самодельный электромеханический замок своими руками

самодельный электромеханический замокЛюбой хороший хозяин заботится о своем имуществе, обеспечивая его самостоятельную охрану от различных преступных посягательств. На сегодняшний день «с развитием технологий» совершения преступлений обычный механический замок перестал быть надежной преградой между вашим жилищем и злоумышленником.

Подобные замки вскрываются «интеллектуальным» способом за несколько минут, но, слава богу, прогресс не стоит на месте и уже сегодня рынок предлагает нам широкий выбор достаточно надежных электромеханических замков. Такие запирающие устройства хороши всем, кроме цены, поэтому умельцы давно уже задаются вопросом, как изготовить самодельный электромеханический замок? В рамках данной статьи мы постараемся на это вопрос ответить, попутно разобрав мотивацию самостоятельного изготовления подобного запирающего устройства.

Зачем изготавливать электромеханический замок самостоятельно?

Читая данную статью, многие могут задать вопрос, а зачем вообще мучатся и пытаться сделать электромеханическое запирающее устройство своими руками, когда его легко можно купить в магазине? Пусть даже цена на него не низкая, но всегда можно подкопить, отложить или взять в рассрочку, это все равно лучше чем, в конце концов, потерпеть неудачу пытаясь «склепать» нечто более или менее работающее.

Прежде всего, не следует сбрасывать со счетов пытливый ум наших российских умельцев-кустарей, которым может и сам замок не очень нужен, просто интересно разобраться и сделать. Второй момент – это нами уже упомянутая безопасность, любое заводское запирающее устройство имеет свои недостатки, о которых может быть известно злоумышленнику. Воспользовавшись этими знаниями, преступник быстро расправится с купленным в магазине навороченным электромеханическим замком и вынесет все ценное из дома.самодельный электромеханический замок

А представьте, если вам удастся собрать стабильно работающее электромеханическое устройство. Его главным преимуществом станет то, что никто кроме вас не будет знать особенностей его конструкции, а значит, злоумышленник просто не станет рисковать, пытаясь вскрыть замок. Но даже если вы нарветесь на вора суперпрофессионала, которого не удержит ни один замок, все равно даже такой вор потеряет больше времени, возясь со вскрытием «самоделки», нежели если бы он вскрывал заводское устройство. В общем и целом некоторые преимущества у самодельных замков имеются.

Правда здесь обязательно нужно сделать оговорку, изготавливаемое своими руками устройство должно быть сделано на основе работоспособной схемы и неоднократно тестироваться.

Какой подход выбрать при изготовлении замка

На то, каким будет облик вашего электромеханического замка, во многом повлияет подход, который был избран при его изготовлении. Существует два основных подхода, которые используют умельцы при создании замков и систем управления ими.

  1. Первый подход предполагает кустарное изготовление всех элементов защитной системы, включая электромеханическое запирающее устройство.
  2. Второй подход предполагает комбинирование заводских и кустарно изготовленных элементов системы, включая замок.

Бывалые мастера советуют воспользоваться вторым подходом, поскольку изготовить абсолютно все детали самостоятельно очень сложно, да и незачем. Гораздо легче и эффективнее «усовершенствовать» заводские образцы запирающих устройств, посредством внедрения своих «кустарных примочек».

Изготовить «с нуля» электромеханический замок чрезвычайно сложно, ибо в своей конструкции он имеет элементы, изготовление которых требует специализированного оборудования. Однако никто не запрещает взять детали и комплектующие с других запирающих устройств и изготовить гибрид неизвестный ни одному профессиональному взломщику.

Требуемые инструменты и комплектующие

самодельный электромеханический замокСостав необходимых комплектующих и деталей во многом будет зависеть от сложности конструкции вашего электромеханического замка. В рамках данного пункта мы опишем самые типичные детали и инструменты, которые могут потребоваться для изготовления электромеханического запирающего устройства и системы управления им. Начнем с деталей.

  • Монтажная плата и радиодетали согласно схеме. Они нам понадобятся для изготовления блока управления замком, хотя никто не мешает вам приспособить готовый заводской блок.
  • Детали механизма секретности механической части замка (ригель, сувальды, пружины).
  • Готовый корпус для замка или материалы для его изготовления. Естественно, что чем качественнее будут материалы, тем лучше.
  • Специализированный электропривод для электромеханических замков или стандартный привод для центрального замка автомобиля.
  • Небольшой электромотор.
  • Зубчатые колеса и венцы.
  • Приводная спица.
  • Небольшой металлический стержень с ручкой, который будет крепиться в корпусе замка и станет частью электрозащелки, если конечно она вам потребуется.
  • Реле, рассчитанное на определенную нагрузку, крепеж для замка.
  • Блок питания 12 вольт и электропроводка нужной длины и сечения. Мастера рекомендуют использовать разноцветную проводку, с тем, чтобы не допустить ошибки при подключении всех элементов защитной системы.
  • Элементы управления электромеханическим замком, вызывная панель, трубка или монитор для видеодомофона.

самодельный электромеханический замокМы не зря рассматриваем не только детали самого запирающего устройства, но и элементов управления им. Поскольку поставить один только электромеханический замок без подключения его к сети и вспомогательным устройствам, значит проделать всю работу напрасно. Кроме деталей и комплектующих, нам потребуются и инструменты. Полный их перечень также обозначить довольно сложно, поэтому остановимся на типовых.

  1. Паяльник, припой, бокорезы, плоскогубцы.
  2. Набор разнообразных отверток.
  3. Набор надфилей и напильников.
  4. Дрель со сверлами по металлу диаметром от 1,5 до 15 мм. Если будите работать с печатной платой и деталями, то потребуются и более тонкие сверла.
  5. Приборы для измерения напряжения.

Процесс самостоятельного изготовления электромеханического замка

электромеханический замок Изготавливать электромеханический замок, мы начинаем с блока управления. В данном случае нужно либо приобрести готовую плату для блока управления с нужными параметрами, либо изготовить ее самостоятельно согласно прилагаемой схеме (рис 1).

Припаиваем необходимые радиодетали к специально подготовленной печатной плате и убираем ее пока что в сторону. Теперь приступаем к изготовлению корпуса замка. Отметим сразу, что корпус лучше изготовить с таким расчетом, чтобы в нем поместился и блок управления и механическая часть замка, за исключением случаев, когда запирающее устройство планируется использовать на улице.

Корпус лучше всего изготовить из металла, толщиной не менее 3 мм. Форма и величина корпуса будет зависеть от размеров комплектующих. Теперь можно перейти к монтажу элементов в корпус согласно схеме (рис 2). Коротко опишем порядок производства работ.

  • Засверливаем 3 мм отверстия в корпусе замка для креплений электропривода. Надежно «садим» привод на болты по месту согласно схематичному изображению (рис 2).
  • К выходному валу электромотора крепим металлическое зубчатое колесо.электромеханический замок
  • Крепим зубчатые венцы таким образом, чтобы они сообщались с зубчатым колесом.
  • Перпендикулярно зубчатому колесу крепим маленькие металлические пластинки, которые будут играть роль блокирующих элементов.
  • Устанавливаем возвратные пружины.
  • Непосредственно у зубчатого колеса устанавливаем 2 подвижных элемента с радиальными пазами.
  • Монтируем возвратные элементы.
  • Устанавливаем запирающий элемент (ригель) соединяя его с приводным механизмом при помощи приводной спицы. В основание ригеля устанавливаем пружину.
  • Устанавливаем вибрационный возвратный элемент (специальную пластинчатую пружину).
  • Собираем и устанавливаем механический секрет, сообщая его с ригелем, не забыв просверлить отверстие под замочную скважину. В общем и целом все.

Подводя итог, отметим, что изготовить электромеханический замок самому вполне реально. Однако для этого требуется определенная сноровка, желание и умение обращаться с инструментами. Лучше всего использовать готовые комплектующие к электромеханическим запирающим устройствам, которые поставляют их производители. В этом случае ваше самодельное устройство получится несколько дороже, зато больше шансов, что оно будет надежным и стабильно работающим. Мастерите с удовольствием!

Электрозамок своими руками: особенности, функционирование

Каждый человек задумывается о безопасности и сохранности собственного имущества. Для этого важно подобрать качественное запорное устройство. Многие выбирают электрозамок, который удовлетворяет любым требованиям и считается надежным устройством. Однако цена такого изделия выше, чем у механических аналогов. Поэтому не каждый человек готов выложить круглую сумму на покупку и установку электрической конструкции.

Наиболее простая конструкция электрического замка, доступная для самостоятельного изготовления и монтажа

Выход из ситуации есть – это самодельный электромеханический замок. Сделанный электрический вариант своими руками гарантирует надежную защиту, а также экономию средств, что немаловажно. При этом сделать электрозамок несложно. Достаточно определиться с моделью и придерживаться ряда рекомендаций.

Внимание! Одним из основных преимуществ считается отсутствие необходимости в выходе на улицу для открывания двери. Электрическая конструкция работает в автоматическом режиме, а ее механическая составляющая гарантирует и ручное открывание по мере необходимости. В качестве ключа применяется карта или обыкновенный вариант.

Принцип функционирования электромеханической конструкции?

Принцип открывания электромеханического устройства основан на использовании соленоида. Это происходит так:

  1. На контакты соленоида подается напряжение.
  2. Далее сбрасывается пружинный фиксатор.
  3. Рабочий ригель входит в замок из-за воздействия на него пружины.
  4. Замок открывается.

Для закрывания замка процесс проводится в обратном порядке. Изнутри помещения на механизм воздействуют при помощи специальной кнопки или с помощью управляющего механизма. Снаружи замок открывается механически. Для этого используется специальный ключом.

Установленный электрозамок, предназначенный для ворот или калитки

Как правильно подобрать изделие?

Выбрать электромеханический замок несложно. Для этого учтите некоторые особенности. Первое, на что обращают внимание, это вид механизма. Он бывает накладным или врезным. При этом внешний вид изделия аналогичен механической конструкции.

Также обращают внимание на тот момент, с какой стороны смонтировано изделие. В соответствие с этим конструкции бывают левосторонними и правосторонними. Стоит учесть предпочтительный способ разблокировки и блокировки, а также особенности процесса. Выделяют следующие варианты конструкций:

  1. Электроблокирующий.
  2. Моторный.
  3. Соленоидный.
  4. Электрозащелка.

Если замок приобретен или сделан своими руками, самое время приступить к установке. Лучше если работа доверена опытному профессионалу своего дела. Но при желании все делают собственноручно.

Составляющие качественного электрозамка, необходимые для монтажа

Советы по самостоятельной установке

Важно запомнить, что от корректности монтажных работ, напрямую зависит безопасность использования. Сложность установки определяется выбранным запорным элементом. Проще монтируется накладное изделие. Алгоритм работы в этом случае следующий:

  • На калитке или дверном полотне выполняют разметку. Она предполагает определение мест, где расположены крепежи. Используют обыкновенный карандаш.
  • В полотне в соответствии с выполненной разметкой просверливают отверстия, которые используются для установки крепежей.
  • Монтируют запирающее устройство и тщательно фиксируют его.
  • Устанавливают ответную планку.
  • Проверяют правильность функционирования элемента и при необходимости корректируют положение.

На этом монтаж накладной электромеханической конструкции закончен. Врезной механизм имеет сложную установку, но справиться с ней самостоятельно можно. Алгоритм в этом случае сводится к следующим этапам:

  • На торцевой части дверного полотна выполняют разметку. Для этого прикладывают замок, обводят его с учетом отверстий под крепежи.
  • Далее вырезается специальная ниша в металлической конструкции. Получается специальный «карман».
  • В его устанавливают замочный корпус.
  • На полотне отмечают места крепления устройства и вырезают их.
  • После того, как отверстия сделаны, замочный корпус закрепляют. Используют для этого обыкновенные саморезы.
  • Дополнительные элементы конструкции и квадратный стержень располагают в специально подготовленных отверстиях.
  • Выполняют разметку и установку ответной планки.
  • Выполняют проверку функционирования изделия.
Электромеханический замок, имеющий электронное и ручное открывание

Внимание! Проверка работы устройства сводится к оценке качества работы электрической части. Важно убедиться в том, что замок и ответная планка смонтированы на одинаковой высоте. Ригели замка должны входить в подготовленные на них отверстия без проседания или «цепляния». Только в этом случае говорят о правильных монтажных работах.

Достоинства и недостатки электромеханической конструкции

Электромеханические изделия, монтаж которых выполнен своими руками, имеют достоинства и недостатки. К основным плюсам относят:

  • Высокую надежность.
  • Устойчивость к взлому. Без наличия электричества и ключа открыть механизм не удастся. Электромагнитная конструкция в этом плане уязвима.
  • Долговечность службы.
  • Простоту и высокую скорость ремонтных работ при необходимости.
  • Наличие резервной аккумуляторной батареи, что удобно в процессе эксплуатации.
  • Возможность дополнить изделие специальным источником дополнит

Как сделать сейф с электронным замком


Привет, друзья в сегодняшней статье мы рассмотрим, как сделать очень интересную самоделку, а именно мы рассмотрим, как сделать сейф с прикладным ключом с так называемой системой распознавания RFID. Которая будет собираться из наших любимых модулей ардуино. Сама статья написана на максимально «понятном» языке, для того чтобы смог собрать данную самоделку каждый. Также следует отметить, что самоделку можно использовать и в других целях, например из этой электронной начинки можно сделать себе «домофон» на дачу или частный дом, также её можно использовать на воротах гаража. Да и в целом способов её применения массы, все ограничивается вашей фантазией, и что именно вы захотите запирать. Также следует отметить, что в конце статьи вы можете найти ссылки на основные компоненты самоделки. Ну чтож, думаю не стоит тянуть с длинным предисловием, погнали.

И так, для данного сейфа (замка) нам понадобится:
- Небольшой лист МДФ панели.
- Модуль для ардуино RFID MFRC-522 COMBO
- Arduino UNO
- Соединительные провода
- Соленоидный (магнитный) замок на 12В
- Транзистор IRFZ44N
- Разъём питания
- Компьютер (для того чтобы залить прошивку)
- Петли небольшого размера


Из инструментов также понадобится:
- Линейка
- Маркер
- Дрель и свёрла
- Клей
- Отвёртка
- Саморезы
- Паяльник и все остальные принадлежности для пайки.

Ну, приступим. Для начала нам следует взять небольшой лист МДФ панели, из которой следует вырезать прямоугольник произвольного размера, так как это будет дверца бедующего сейфа то от размера вырезанной вами панели будет зависеть конечный размер вашего сейфа. На данной панели мы как раз будем собирать всю электронную начинку самоделки.

Выреза из листа МДФ нужную вам по размеру панель, приступаем к самой сборки. Для начала на только что вырезанном МДФ листе нам следует закрепить RFID MFRC-522 модуль. Так как дальность считывания данного модуля пару миллиметров, возможности установить его внутри конструкции, нет. Поэтому крепить его будем с внешней стороны. Для этого возьмём линейку и маркер, отмерим длину контактной дорожке на модуле, и проделаем такое же сквозное отверстие. Проделать такое отверстие можно при помощи дрели, насверлив в ряд близко стоящих друг к другу отверстий, далее при помощи ножа доделаем отверстие так, чтобы у нас получилось как на фото ниже.

Проделав в МДФ панели отверстие, приклеим RFID MFRC-522 модуль при помощи клея на эпоксидной основе (или термоклеем) так, чтобы его контакты входили в отверстие (см. фото ниже). После чего нам потребуются соединительные провода для Arduino, которые в свою очередь следует подключить к RFID MFRC-522 модулю.

Далее провода, идущие от RFID MFRC-522 модуля, следует подключить к плате Arduino UNO. А именно голубой провод к разъёму «-10», жёлтый к «13», зелёный к «-11», оранжевый к «12», чёрный к «GND», а красный к «3V3». А ещё более точное соединение, но только уже всей электронной начинки вы можете наблюдать по схеме данной вам ниже.

После чего нам потребуется, соленоидный (магнитный) замок на 12В. Это такой замок при подаче на него напряжения он включает электромагнит и защёлка открывает дверь, а при отсутствии тока пружина, установленная в нём, не даёт ему открыться. Сам замок нам следует установить на нашу МДФ панель, как не трудно было догадаться, что устанавливать его следует с краю, с противоположной стороны от петель (которые в дальнейшем надо будет установить). Ну а закреплять его на конструкции следует при помощи саморезов, так как из-за того что на него будет идти нагрузка при попытке вскрытия сейфа, клея будет не достаточно!

Следующим шагом добавим нашу электронную схему транзистор IRFZ44N. Возьмём сам транзистор IRFZ44N и при помощи суперклея закрепим его на нашей МДФ панели. После того как клей полностью подсохнет, подключим к нему провода, по электронной схеме что уже была указана выше. А именно крайнюю правую ножку транзистора соединим с контактом «GND», левую ножку с «7», а средняя ножка пойдёт на питание.

Затем нам потребуется взять разъём питания. Провода от разъёма питания следует подключить к нашей электронной начинке. А именно «минусовой» провод припаиваем к средней ножке транзистора IRFZ44N, а «плюсовой» к плюсовому контакту Arduino UNO (см. фото ниже).

Электронная начинка (макет) уже готова. Теперь нам следует перейти к прошивке нашей сборки, для этого нам необходим компьютер и специальный кабель (обычно он идёт вместе с самой Arduino). Подключаем Arduino UNO к компьютеру и заливаем прошивку с этого сайта. На нём же есть пошаговая инструкция о том, как загрузить прошивку и добавить ключи.

⚡️Простой кодовый замок своими руками

На чтение 4 мин. Опубликовано Обновлено

Сейчас очень популярны различные электронные замки, с электронными ключами в виде «таблетки» или «флэшки». Ключ, в них является запоминающим устройством, в котором хранится некий цифровой код. А основу замка составляет микрокомпьютер, этот код считывающий и анализирующий.

аналоговый электронный замокНе стану спорить о достоинствах и недостатках таких замков, просто предлагаю вниманию читателей свою разработку аналогичного устройства, работающего на аналоговом принципе. Суть дела в том, что в моем замке ключом служит стабилитрон на определенное напряжение стабилизации. Если стабилитрон в ключе совпадает по напряжению стабилизации со стабилитроном в замке дверь открывается. Причем внешне все выглядит так, как будто это цифровой замок с цифровым ключом. Конечно, число «кодовых комбинаций» моего замка несоразмерно меньше цифрового, но… а кто знает, что нужно подобрать стабилитрон?

Представляю себе истерику «продвинутого» вора, пытающегося подобрать цифровой код к моему замку. Схема первого варианта замка показана на сайте. Ключом служит разъем Х1.1, подключающийся в ответный разъем Х1.2. В идеале, нужно использовать корпус от ключа таблетки, типа iButton и соответствующий разьем для её подключения. Но можно сделать и любую имитацию, либо использовать любую двухконтактную разъемную пару, например, от аудиоаппаратуры. В ключе расположен стабилитрон, в данном случае, на 8,2V и последовательно ему включенный диод 1N4148.

При подключении к разъему Х1.2 они с резистором R1 образуют стабилизированный источник постоянного напряжение, равного сумме напряжения стабилитрона и прямого напряжения диода. На компараторах микросхемы А1 LM339 сделан двухпороговый компаратор. Опорное напряжение на его входах задается цепью из резистора R2, двух диодов VD4, VD5 и стабилитрона, такого же как в ключе.

При подключении своего ключа на выводах 4 и 7 А1 устанавливается напряжение, которое на величину прямого напряжения на диоде 1N4148 больше напряжения на выв. 6 А1.2 и на ту же величину меньше напряжения на выв. 5 А1.1. Таким образом, напряжение на соединенных вместе выводах 4 и 7 А1 находится между напряжениями на выводах 6 и 5. В результате на прямом входе А1.1 напряжение будет меньше чем на инверсном, а на выходе, единица. Точно так же и на А1.2, на выходе единица. Ключ на транзисторе VT1 открывается и подает ток на реле К1.

Аналоговый электронный кодовый замок

электрический замок открывается таблеткой флешкойЕсли в ключе стабилитрон будет не на такое же напряжение, как в замке, то хотя бы один из компараторов будет в состоянии нуля на выходе, и напряжение на базе VT1 будет недостаточно для его открывания. Особенность микросхемы LM339 в том, что её выходы сделаны по схемам открытых ключей, поэтому их можно соединять вместе, но необходимо подтянуть к плюсу питания резистором (R3). Конечно же, стабилитроны не обязательно должны быть на 8,2V, они могут быть на любое напряжение от нуля до 10V, но обязательно одинаковые. Конденсатор С1 служит для замедления реакции на правильное напряжение, чтобы не произошло случайное открывание если на вход будут поступать импульсы или какое-то переменное напряжение. Так сказать, защита от случайности.

Схема более сложного замка показана на рисунке 2. Здесь используется ключ в виде флэшки. Он очень похож на флэшку, у него такой же USBразъем, но внутри вместо запоминающей микросхемы всего два стабилитрона и два диода. Теперь «секретность» замка вдвое больше. И используются все компараторы микросхемы LM339. В ключе два стабилитрона, можно одинаковые, можно разные, но важно чтобы VD2 был таким же, как VD3, a VD7 таким как VD11.Реле К1 типа КУЦ1М, от старого советского телевизора.

У этого реле высокоомная обмотка на 12V, и две замыкающие контактные пары, на ток до 2А каждая при напряжении 220V. Но можно подобрать импортный аналог, обмотка должна быть на напряжение 12V и ток не более 30mA. Никакого налаживания не требуется. Очень важно чтобы все диоды были одинаковы, а стабилитроны в ключе точно такие же, как и в замке, и из одной партии.

Noki, или как из обычного дверного замка сделать современную электронную систему защиты дома

Всё большую популярность набирают электронные замки, которые стали одним из звеньев концепции умного дома. Зачастую это сложные механизмы, требующие значительных доработок с имеющейся дверью. Разработчики из Noki Home Solutions GmbH качественно проработали этот вопрос и выпустили электронное устройство, устанавливаемое поверх уже имеющегося замка.


Noki Основные преимущества практически всех умных замков одинаковы:

  • Автоматическая разблокировка замка при подходе хозяина к двери. Согласитесь, очень удобная функция, особенно если руки заняты какими-либо вещами. А вот вытекающий из этого вопрос не всегда освещается — система защиты от случайного открывания двери, когда владелец дома проходит мимо неё со смартфоном.
  • Соединение по каналам Bluetooth и Wi-Fi с подключением к домашнему роутеру. Тут тоже всё предельно ясно — получается пассивная система защиты, оповещающая владельца уведомлениями об открытии/закрытии двери где бы он не находился. В дополнение ведётся лог.
  • Возможность открытия/закрытия двери из любой точки мира.
  • Продвинутое шифрование и повышенная безопасность.
  • Возможность выдавать знакомым разовые электронные ключи.

Noki Noki устанавливается на уже имеющуюся замочную скважину с внутренней стороны двери. Это означает, что снаружи никто не догадается о наличии столь умного устройства, защищающего ваше спокойствие. Тем более что даже сердцевина останется той, которая была раньше. Габариты новинки составляют 79 х 58 х 58 мм, а вес — 350 г.

На старый замок прикручивается специальная площадка, далее вставляется ключ в замочную скважину, а уже поверх защёлкивается сам электронный замок. Получается, что при подаче сигнала специальные зажимы проворачивают ваш обычный ключ с внутренней стороны. Грамотно и просто? Несомненно!

Noki Сразу же стоит отметить технические ограничения и возможные проблемы. Расстояние от центра замочной скважины до кромки двери должно составлять не менее 29 мм, а цилиндр — выступать над накладкой минимум на 3 мм. Также обратите внимание на то, что если у вас при вставленном ключе с одной стороны невозможно вставить ключ со второй и открыть дверь, то всё-таки придётся менять сердцевину или же присмотреться к другим умным замкам. А так возможность открыть дверь снаружи с помощью ключа станет отличным резервным способом на случай разряда аккумулятора Noki.

Noki В качестве элементов питания используются четыре батарейки формата АА. Они обеспечат автономную работу Noki в течение 10 месяцев (примерно 4 800 открытий от новых батареек или 16 открытий в день).

При помощи модулей Bluetooth и GPS, Noki всегда будет знать где вы находитесь — снаружи или внутри. Благодаря этому исключается случайное открытие двери при прохождении владельца со смартфоном мимо двери внутри дома.

Noki Чтобы открывать замок дистанционно из любой точки мира — необходимо приобрести Noki в комплекте с модулем Bridge, который должен обосноваться в гнезде розетки на расстоянии не более 10 метров от электронного замка. Далее происходит синхронизация и подключение к роутеру, после чего через фирменное приложение можно получать уведомления об активности, а также дистанционно открывать и закрывать дверь. В ближайшем будущем разработчики обещают выпустить и версию ПО для Apple Watch. Электронный ключ защищается 256-битным шифрованием.

Noki Заказать Noki можно по цене €139. Более интересный комплект Noki Combo Package, включающий сам замок и модуль Bridge обойдётся в €199. Новинка финансируется на краудфандинговой площадке Kickstarter и уже превысила требуемую для старта производства сумму вдвое. Отправка первой партии Noki ожидается в декабре. Международная доставка бесплатна.

P.S. Если к Noki Combo Package докупить умный видеозвонок Ring, то вообще получится надёжная система, не требующая охранных услуг.

Официальная страничка проекта Noki на Kickstarter.

Смотрите также:

Поджарит ли EMP замок электронной клавиатуры на моем сейфе?

EMP proof Safe Combination Lock

Недавно я получил этот вопрос от читателя:

Видел несколько статей об ЭМИ (мой самый большой страх).

По глупости я купил оружейный сейф с электронным замком вместо циферблатного. Я просто не могу выбросить из головы, что это будет эпическая катастрофа, если попадет ЭМИ.

Я искал какую-то защиту клавиатуры и увидел статью о том, что клетка, лежащая на ней, может иметь некоторую защиту.Но я также видел несколько пакетов защиты от ЭМИ, которые, как я думал, если вы закроете клавиатуру, сделаете то же самое. Я думаю, что они похожи на антистатические пакеты, в которые кладут компьютерные детали.

Итак, мой вопрос: сработает ли это? Или металл сейфа направит импульс на заднюю часть клавиатуры и все равно поджарит его? Защищено ли что-нибудь в сейфе от ЭМИ? Я бы подумал, но любопытно.


Я подозреваю, что да, электронный запорный механизм сейфа будет подвергаться опасности во время ЭМИ.

Хотя электронные запорные механизмы могут быть действительно удобными, они также вызывают у меня беспокойство. Зачем? Потому что всем им нужен источник питания, и у всех есть «электроника», которая может «сломаться».

Отключите источник питания или повредите электронику в клавиатуре, и вы заблокированы (хотя некоторые из них также имеют механизм физической блокировки клавиш для резервного копирования - важно!).

ЭМИ и электронные клавиатуры

Electronic Keypad Safe Lock

Теоретически ядерный ЭМИ (электромагнитный импульс) на высоте может вызвать в атмосфере напряжение до 50 000 вольт на квадратный метр.Вот Это Да! На этот счет есть предостережения, однако можно предположить, что 50 кВ могут «поджарить» электронные схемы! Даже электроника, не подключенная к сети (клавиатура сейфа), получит электрический разряд (опять же, с теоретическими оговорками).

Связанное с: Ядерные компоненты ЭМИ E1, E2, E3 и их значение…

Одно из признанных исключений - концепция клетки Фарадея. Кожух из проводящего материала (или достаточно мелкая сетка), теоретически защищающий электронное содержимое внутри (с достаточным затуханием в дБ на частотах воздействия).

Когда мы начинаем говорить об этом, это становится техническим (выходит за рамки данной статьи). Однако существуют такие факторы, как напряженность поля, затухание и само электронное устройство. Однако выскажу общее мнение о сейфе и клавиатуре…

Если сейф не полностью изготовлен из токопроводящего металла, в него войдет ЭМИ.

Дополнительно у них есть двери и соответственно щель по периметру. В зависимости от конструкции двери (размер зазора, складки) и ширины полосы частот ЭМИ (длины волн) может возникнуть некоторая напряженность поля.

Электронная клавиатура полностью обнажена на передней поверхности. Он получит все "zap", существующие в этом месте во время EMP.

Даже если вы закроете клавиатуру проводящей лентой или сеткой, есть проблема ... Сейф покрыт краской или какой-то эпоксидной / эмалью. Лента должна быть в проводящем контакте с самим металлом по периметру клавиатуры. Ты собираешься на всякий случай стереть всю эту краску со своего довольно-таки сейфа?

Антистатический мешок

В вопросе читателя упоминался антистатический материал для пакетов.Это интересная мысль. То есть накройте весь сейф чем-то вроде пакета из майларовой проводящей фольги.

Проблема для начинающих заключается в следующем: мешок должен быть довольно большим ... Я не знаю майларовых мешков размером с мешок для мусора.

Может быть, сделать из «аварийных одеял». Вы знаете, эти так называемые «космические одеяла» из майларовой фольги. Можно разрезать их, перекрыть края и скрепить их скотчем, чтобы получился мешок, достаточный для накрытия сейфа. Звучит довольно "дрянно".

Перед тем, как накрыть самодельный майларовый мешок Фарадея, вы можете сначала накрыть сейф одеялом, чтобы электрически изолировать сам сейф от проводящего материала.

Тогда есть проблема с дном. Насколько это безопасно?
Смотри, куда я иду?

Все это звучит как заноза в заднице!

Шкаф с защитой от ЭМП?

Теоретически вы можете превратить один из своих туалетов в устойчивый к ЭМИ. Может быть, это теория фольгированной шляпы, а может и нет…

Выровняйте стены, потолок и пол (и дверь) проводящим материалом (больше майлара?) Или тонкой металлической сеткой.

Затем положите на пол ковер или фанеру для утепления.

Вы можете хранить свой Сейф (с электронной клавиатурой) в этой комнате (вместе с другими электронными "вещами"). Это сработает? Возможно, до некоторой степени (с кучей теоретических оговорок и тому подобного).

Вы склеили все углы, края, чтобы все вместе проводило? Тогда есть проблема зазора края двери по периметру.

Какое затухание (дБ) вы действительно получили бы с одним слоем майлара (вероятно, не слишком большим)? Достаточно ли этого? «Это зависит от обстоятельств» (разве вам не нравится этот ответ?)

Опять заноза в заднице…

EMP Мусорный бак

Поместится ли ваш сейф в металлический мусорный бак (импровизированная клетка Фарадея)?

Наверное, нет.


Вот решение проблемы сейфа!

Купите сейф с кодовым замком!

В следующий раз просто купите сейф со старым добрым кодовым замком или ключом. Или, по крайней мере, сейф, у которого есть альтернативный ручной ключ, чтобы открыть его.

Пример: очень большой комбинированный сейф

Для пистолетных сейфов у меня есть несколько биометрических сейфов (считыватель отпечатков пальцев). Они отличные! Я не беспокоюсь об ЭМИ. Зачем? Потому что у них тоже есть ключ!

Сейф для биометрического пистолета

Связано: Обзор биометрического сейфа для пистолета SentrySafe

Тем не менее, если вы хотите купить личный сейф или большой вертикальный сейф для оружия (винтовки и т. Д.).), и если вас беспокоит EMP, я бы порекомендовал приобрести его с кодовым замком (или с резервным ключом). Просто как тот. Это действительно снижает скорость доступа, но с этим можно справиться другими способами.

.

7 передовых замков для начинающих - научитесь взламывать замки

Practice Locks For Beginners

Размещено автор Ральф

Когда я говорю о замках для начинающих, я говорю о замках, которые легко взломать. Их непринужденность должна воодушевлять сборщика. На начальном этапе должна быть небольшая борьба, но она будет происходить независимо от того, насколько легко открыть замок.Замок для начинающих позволяет освоить основы отмычки. Сосредоточьтесь на напряжении и работайте над подбором кеглей (SPP). Когда вы можете застегнуть молнию или обойти замок, вы почувствуете себя хорошо. Когда ваша уверенность в себе повысится, вы можете начать применять различные методы взлома и опробовать свои различные инструменты отмычки. Вы также можете попрактиковаться в смене контактов, обмене ядер, декодировании и т. Д. Доступность по цене также очень важна для многих начинающих сборщиков, так что это также будет важным фактором в нашем списке.Я бы посоветовал вам переосмыслить свою безопасность, если вы активно используете какой-либо из этих продуктов. Подумайте о том, чтобы инвестировать в более высокий уровень безопасности и перенести более дешевые замки в свою коллекцию замков.

1. Мастер № 3

Посмотреть на Amazon

Тип замка: Навесной замок для тумблера с простой булавкой

Есть только одна причина иметь продукт Master Lock - это научиться взламывать замки. Главный замок № 3 легко доступен, и если вы знаете кого-нибудь, у кого он есть, показав ему поиск в Google, вы можете получить бесплатную блокировку.(Поверьте мне, никто не должен хотеть один из этих замков после того, как увидит, насколько легко их открыть). Он имеет стандартный четырехконтактный сердечник Master. Чем меньше штифтов в замке, тем легче его вскрыть. Все четыре контакта стандартные, незащищенные. Вы можете легко открыть этот замок. И блокировка дает очень сильную обратную связь, чтобы помочь новым сборщикам развить свои навыки SPP. Их также можно использовать с прокладками. Пружины довольно прочные, поэтому лучше иметь две прочные металлические прокладки. И вам понадобится два, по одному на каждую сторону дужки.

Купить главный замок №3 на Amazon

2. Мастер 528

Тип замка: Простой замок с углублениями

В этот навесной замок нельзя установить регулировочные прокладки, потому что в нем используются шариковые подшипники, но он является отличным стартовым замком для взлома ямок. Он открывается либо при захвате одиночного штифта (SPP), либо при загребании. Если вы когда-нибудь будете разочарованы SPP, вы можете взломать замок. Он открывается очень легко, но вы начнете ощущать другой тип закрепления. Этот тип замка также даст вам возможность использовать любые отмычки для флагов, которые у вас могут быть, и экспериментировать с другими отмычками, которые вы, возможно, никогда не использовали.

3. Трубчатый кулачковый замок FJM

Посмотреть на Amazon

Тип замка: простой трубчатый замок

Это очень стандартный и очень дешевый трубчатый замок. Если у вас есть специализированная трубчатая отмычка, то это идеальный замок, чтобы примерить ее. У него нет переменного давления пружины, поэтому стандартный SouthOrd подойдет. Это замок с 7 штифтами, это среднее количество штифтов. Существуют также трубчатые замки с 8 и 6 штифтами (6 - самый редкий), поэтому убедитесь, что ваш трубчатый отмычка имеет 7 отмычек.Чтобы получить советы и рекомендации по SPP, я бы посоветовал ознакомиться с нашей статьей о трубчатых замках (это очень здорово).

Купить трубчатый кулачковый замок FJM Security на Amazon

4. Howdy Padlock

Тип замка: Простой дисковый фиксатор

Блокираторы дисков могут быть одними из самых трудных для взлома, но не эти. Howdy производит некачественный замок с диском китайского производства. Но их ошибка - это ваша возможность. Одна из самых сложных вещей в дисковых деталях - это фальш-ворота.Ложный вентиль - это разрыв на диске, который отправляет сборщику непонятную обратную связь. Диски в замке Howdy не имеют фальш-ворот. Когда вы выравниваете пробелы с боковой панелью, вы можете почувствовать, как все встало на свои места. Идеально подходит для опробования вашего специального отмычки для удержания дисков. Также корпус сердечника сделан из пластика, а диски легко снимаются. Это позволяет вам поэкспериментировать с байпасами и получить более глубокое понимание внутренней работы навесных замков.

5. Stanley Закаленная сталь Замок

Посмотреть на Amazon

Тип замка: Простой замок с предохранительным штифтом

Это определенно приятный на ощупь замок по непревзойденной цене.С готовым продуктом вы получаете 6 штифтов, несколько предохранительных штифтов и несколько встречных фрезерований в заглушке. Это дает вам почувствовать этот тип внутренней защиты, но делает их все очень доступными. Самое удобное для новичков в этом замке то, что он может расти вместе с вами. Он имеет съемное ядро, так что вы можете повышать сложность по мере развития. Вы также можете попрактиковаться в установке штифтов и / или смены ключей на цилиндре. Еще один плюс в том, что если вы решите не заниматься взломом замков в качестве хобби или просто откажетесь от этого замка, в частности, у вас все равно будет отличный замок (просто замените сердечник).

Купить навесной замок Стэнли из закаленной стали на Amazon

6. Kwikset Ригель

Посмотреть на Amazon

Тип замка: простой ригель

Если у вас есть этот тип замка на любой двери, я бы порекомендовал заменить его и использовать в качестве практического. Да, Kwikset - популярный бренд, но то, что что-то популярно, не означает, что это качество. То, что мы никогда не удаляемся от Макдональдса дальше 115 миль, не означает, что я хочу там поесть.Во время сбора держитесь подальше от цилиндров SmartKey. Они не обеспечивают защиты от взлома, но не для новичков. Стандартные цилиндры Kwikset очень легко подбирать и разгребать, а корпус засова даст вам ощущение, отличное от висячего замка.

Купить Kwikset Deadbolt на Amazon

7. Kwikset Дверная ручка

Посмотреть на Amazon

Тип замка: Ручка с простым ключом

При покупке засова Kwikset просто получите комбинированный набор дверных ручек.Когда вы выбираете стержень, когда он находится в дверной ручке, возникает немного другое ощущение. Некоторые отмычки предпочитают это. Мне нравится поворачивать ручку после взлома замка. Это странно полезно. Просто убедитесь, что в нем нет цилиндра SmartKey. Если вы пропустили раздел «Простой засов» (во-первых, как вы смеете), (во-вторых) цилиндр SmartKey небезопасен, но этот замок тоже нелегко взломать. Вы также можете установить ручку на кусок дерева, чтобы чувствовать себя на двери.Пока он находится в двери, замок будет легче использовать отбойным ключом.

Купить дверную ручку Kwikset на Amazon

Заключение

Учитесь у этих замков и старайтесь не допускать развития вредных привычек. Из-за того, насколько легко может быть взломать эти замки, вам нужно будет сохранять свои навыки острыми другими способами. Не вскрывайте только один и тот же замок. Не только взлом одного замка снова и снова сломает механизм, вы также начнете взламывать этот конкретный замок.Разнообразьте взломанные замки. Не расслабляйтесь в выборе. Взламывание замков - это тоже скоропортящийся навык, поэтому, если вы возьмете какое-то свободное время, ваша способность атрофируется. Это еще одна причина, чтобы оставить в своей коллекции замки для начинающих. Возможно, вам придется вернуться к основам пару раз, чтобы вернуть свой ритм. Это очень распространенный опыт, когда взломщики замков переживают кризис самоуверенности. Иногда замок просто не разговаривает с вами. Когда бы это ни случилось, снимите блокировку и расслабьтесь.Возьмите Мастера № 3 и верните свое моджо.

Категория: Руководства по покупке, Отмычка, Типы замков, Профессиональные инструменты


.

Может ли слесарь сделать ключ от замка?

Размещено автор Хьюго Рид

Может ли слесарь сделать ключ из замка? Это очень хороший вопрос, и большинство людей не задумываются над ним. Это до тех пор, пока им не понадобится слесарь, и они не останутся в недоумении, что им нужно сделать, чтобы его найти. Простой ответ на вопрос, может ли слесарь сделать ключ из замка, - да.Однако шаги, необходимые для этого, немного сложнее, но все же выполнимы, если их выполняет слесарь. По сути, они включают понимание того, зачем слесарю нужно делать ключ от замка, а также понимание способов, которыми это можно сделать.

Зачем слесарю сделать ключ из замка?

Этот вопрос обычно возникает, когда кому-то нужен дополнительный ключ. В большинстве случаев слесарю не нужно будет делать ключ из замка, когда его просят сделать дубликат ключа, потому что более вероятно, что исходный ключ все еще функционирует и не поврежден.Однако, если ключ сломан или сильно изношен, вам будет трудно сделать новый ключ, если вы не попросите слесаря ​​сделать ключ от замка.

Понимание того, что побудит вас спросить: «Может ли слесарь сделать ключ из замка», важно по нескольким причинам. Основная причина в том, что это поможет вам снова не попасть в подобное затруднительное положение. Представьте, что вас заперли из дома, потому что у вас не было ключа. Хотели бы вы снова пройти через это?

Некоторым людям нужно знать, может ли слесарь сделать ключ из замка, потому что они потеряли свои оригинальные ключи или сломали их в замках.Каждый из этих сценариев, вероятно, заставит вас задаться вопросом, может ли слесарь сделать ключ из замка? Как только вы поймете, как могут возникать эти сценарии, вы будете знать, как успешно в них ориентироваться.

Я хочу найти время, чтобы ответить на вопрос, который был задан выше - может ли слесарь сделать ключ от замка? Прежде чем мы углубимся в это, я хочу обрисовать свой подход к ответу на этот вопрос. Поскольку существуют разные ключи и разные типы замков, слесарь использует несколько процессов для изготовления ключа из замка.Я начну с изучения этих методов и расскажу, что нужно слесарю для успешного выполнения каждого процесса. Начнем?

Как слесарь может сделать ключ из замка?

1. Отрежьте ключ к коду

Нарезание ключа на код может быть самым простым способом для слесаря ​​сделать ключ из замка. Однако тот факт, что это относительно просто, не означает, что это подходящее решение для любого типа блокировки. Код ключа - это набор символов, который используется для изготовления ключа для определенного замка.В основном есть два типа кодов клавиш, которые используются при создании ключей. Это слепой код и битовый код. В этом сценарии слесарь также уделит наибольшее внимание битовому коду. Это потому, что это коды, которые используются для создания реальных ключей из пустого ключа.

Этот процесс не всегда работает, потому что слесарь не всегда будет иметь доступ к ключевому коду, который им нужен, особенно при отсутствии оригинального ключа. В большинстве случаев ключевой код проштампован на оригинальном ключе, или, в случае замков с высокой степенью защиты, пользователям выдаются карточки с ключевыми кодами.Имея доступ к ключевому коду, слесарь может очень легко вырезать вам новый замок.

Вы часто обнаруживаете, что битовый код не написан на замке, но доступ к замку по-прежнему дает вам реальный способ отслеживания битового кода. Вы можете использовать конкретную модель замка, чтобы найти соответствующий битовый код. Это можно сделать, связавшись с продавцом или производителем, чтобы узнать, есть ли у них какая-либо информация, касающаяся битового кода. Это может быть выполнено только лицензированными слесарями, потому что большинство производителей не разглашают битовые коды или связанную информацию кому-либо еще.

Есть некоторые замки, которые не требуют от слесаря ​​никаких дополнительных усилий. Например, замки для шкафов. Эти замки обычно имеют коды ключей, отпечатанные на корпусе замка, поэтому все, что нужно сделать слесарю, - это найти код ключа и изготовить ключ на основе этого кода. Для того, чтобы слесарь сделал ключ от замка с помощью ключевого кода, ему понадобится инструмент для резки кода. Инструмент для резки кода - это то, что часто используют большинство слесарей, кроме отмычек.

Этот инструмент иногда позволяет сделать ключ из замка, конечно, если у вас есть код ключа, готовый к использованию. Можно использовать несколько ножниц для кода, но каждый из них работает таким образом, что позволяет вырезать ключи в соответствии с общими стандартами ключевых спецификаций, которые используются в слесарной промышленности.

Важной частью процесса является правильная вставка заготовки ключа в резак, а также обеспечение использования правильного лезвия резака для кодов.Чтобы определить, какое лезвие использовать, слесари измеряют размеры от пропила, необходимые для замка.

2. Отпечатайте замок

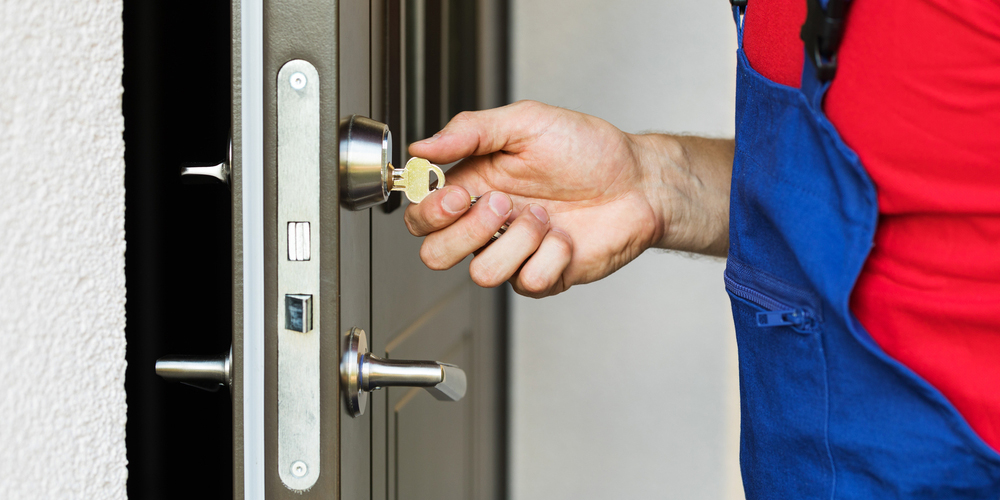

Locksmith Turning Key in Deadbolt

По сравнению с нарезанием ключа на код, оттиск замка намного проще. Короче говоря, оттиск замка позволяет слесарю изготовить ключ из замка без необходимости разбирать весь цилиндр замка или полагаться на расшифровку замка. К этому процессу часто обращаются большинство слесарей из-за того, насколько он может быть эффективным и целесообразным.Хотя слепок может быть эффективным процессом для слесаря, его нелегко изучить или выполнить. Это требует большой практики и тонкой настройки, как и практика взлома замков.

На первый взгляд слепить замок довольно просто. Слесарь вставит соответствующую заготовку ключа в замок, а затем повернет пустой ключ, чтобы закрепить штифты внутри личинки замка. Крайне важно, чтобы булавки были закреплены, потому что это поможет вам выделить разделы, которые необходимо заполнить на бланке ключа.Поскольку в замке имеется несколько штифтов, на заготовке ключа необходимо будет сделать несколько надрезов. Таким образом, слесарь обычно повторяет цикл, вставляя и вынимая заготовку ключа из замка несколько раз. После того, как будут сделаны все необходимые отметки, слесарь опишет заготовку ключа, чтобы сделать рабочий ключ.

Как я уже сказал, для достижения наилучших результатов этот процесс необходимо повторить несколько раз. Требуется несколько пробных запусков, чтобы убедиться, что маркировка нанесена точно, и что опиловка выполняется таким образом, чтобы новый ключ мог поднять штифты до линии среза и заблокировать замок.Наиболее часто используемые методы нанесения необходимой маркировки на заготовку ключа - это вытягивание, постукивание и покачивание.

Как только вы начнете глубже погружаться в оттиск, все становится немного сложнее, поэтому многие слесари говорят, что практика является ключом к точной настройке этого навыка. Слесарь должен будет убедиться, что они собрали необходимые инструменты, чтобы правильно выполнить работу и отпечатать замок. Эти инструменты в основном состоят из соответствующей заготовки для ключа, файла и зажима.

Заготовка ключа, вероятно, является наиболее важным инструментом в этом процессе, и выбор правильного ключа является основным определяющим фактором в том, удачно ли вы отлепите замок или нет. У слесаря ​​обычно есть набор заготовок для ключей на выбор. Сюда входят стальные, алюминиевые и латунные заготовки. Однако не все эти заготовки подходят для слепков. Причина в том, что оттиск требует приложения силы. Это означает, что вы должны выбрать заготовку для ключа, которая будет упругой, но не слишком прочной, чтобы ее можно было опилить.

Алюминиевые заготовки ключей подвержены износу и легко растрескиваются под давлением, тогда как стальные заготовки чрезвычайно прочные и долговечные, что затрудняет их подпиливание. К тому же стальные заготовки достать не так-то просто. В идеале, когда слесарь хочет сделать ключ из замка, следует использовать латунную заготовку для ключа. С помощью латуни слесарь легко обнаружит отметки, оставленные на заготовке для ключей, когда ключи застряли, и они смогут гораздо легче спилить эти отметки. По сути, выбор латунной заготовки для ключа облегчает слесарям изготовление ключей от замка.

Для слесаря ​​файл важен в этом процессе только как заготовка ключа, потому что с его помощью слесарю намного проще изготовить ключ от замка. Как правило, слесарь выбирает (или использует оба) шестидюймовый круглый напильник Swiss # 4 или напильник для пиппина. Файлы швейцарских выкроек - это файлы, которые используются для выполнения точных надрезов, что является идеальным файлом для изготовления ключа из замка.

Некоторые слесари могут предпочесть использовать файлы, отличные от указанных здесь, но они, вероятно, являются наиболее идеальными, поскольку их особенности производят впечатление легкого бриза.Например, файл Pippin лучше всего использовать для придания формы прорезям в заготовке для ключей, потому что у него есть закругленное сечение, а также плоское сечение, которое можно использовать.

Как я уже говорил, напряжение играет огромную роль, когда слесарь пытается сделать ключ из замка. Как и в большинстве процедур, которые приходится выполнять слесарю, для снятия слепка требуется точный баланс, поэтому важно убедиться в том, что прикладывается правильное давление. Слишком мало не даст эффективных результатов, а слишком большое потенциально может повредить заготовку для ключа и замок, на котором выполняется оттиск.

В худшем случае заготовка ключа останется сломанной в замке. Использование небольших тисков значительно упрощает выполнение этой задачи. В идеале его следует использовать для удержания заготовки ключа на месте, а также как механизм для приложения необходимого усилия.

3. Разберите замок

Disassembled Lock

Демонтаж замка обычно выполняется, когда вы не можете вырезать ключ для кодирования, или если вам не удалось отодвинуть замок.Слесари обычно разбирают весь цилиндр замка, чтобы попытаться перепроектировать заделку ключа, исходя из выравнивания и высоты штифтов внутри цилиндра замка.

Слесарям сложнее разобрать замок по сравнению с выдавливанием ключа. Однако, как я указывал выше, не всегда удается успешно слепить ключ и заставить его работать должным образом, поэтому некоторым слесарям часто приходится прибегать к разборке замка.

Важно, чтобы замок разбирался неразрушающим способом, чтобы гарантировать, что ни один из внутренних механизмов внутри цилиндра замка не будет поврежден или вылетит из выравнивания. Слесари-криминалисты часто используют методы неразрушающего доступа для анализа замков. При работе со штифтовым замком слесари должны снять замок с двери, на которой он установлен, чтобы должным образом разобрать его.

Из-за отсутствия оригинального рабочего ключа слесарям, скорее всего, придется вскрыть замок, чтобы как следует его разобрать.Цель разборки замка - получить доступ к штифтам внутри цилиндра. Это позволит слесарю произвести прямые измерения внутренних компонентов и штифтов в цилиндре замка, что позволит слесарю изготовить рабочий ключ из замка.

Основные выводы

  • Слесарь может сделать ключ из замка, он может либо попытаться вырезать новый ключ для кодирования, слепить замок или разобрать цилиндр замка, чтобы измерить его внутренние компоненты.
  • Слесарю потребуются дополнительные инструменты для выполнения некоторых процессов, которые обсуждались выше. Например, устройство для обрезки кода потребуется, чтобы вырезать ключ для кода, а файлы и заготовки ключей потребуются для создания слепка замка.
  • Неразрушающие методы проникновения идеальны, когда слесарь разбирает замок, потому что вы не должны разрушить какие-либо внутренние компоненты замка.
  • Имейте в виду, что слесарь не может изготовить ключ из замка для любого типа замка, который существует.
  • Некоторые замки имеют специфические особенности, которые не позволяют использовать замок для изготовления ключа, и практически невозможно изготовить ключ, не имея доступа к оригинальному ключу.
  • В некоторых случаях гораздо более доступным и целесообразным будет поручить слесарю заменить ваши замки, чем пытаться сделать новый ключ от замка.

Заключение

Может ли слесарь сделать ключ из замка? Да, они могут! Я надеюсь, что вышеприведенная статья показала вам способы ответа на этот вопрос, а также рассмотрела некоторые ограничения, с которыми можно столкнуться в подобном сценарии.Я должен указать, что вам следует избегать попыток самостоятельно выполнить какие-либо эти решения, чтобы не нанести нежелательный ущерб вашему замку. Постарайтесь не поцарапать зуд своими руками и позвольте слесарю помочь вам сделать ключ из замка.

Категория: Автомобили, Ключи от машины, Коммерческая, Жилая


.

Как поменять кодовый замок

Safe Dial Close Up

Размещено автор Ральф

Чтобы изменить кодовый замок, вам необходимо знать некоторую общую информацию. Оттуда вам нужно знать, с каким типом блокировки вы имеете дело. Не только механический или электронный замок, но и то, на каком типе устройства установлен кодовый замок, и как это влияет на то, что нужно будет сделать, чтобы изменить кодовый замок.

Например, изменение кода сейфа, цифрового или другого, будет отличаться от того, что вы можете сделать с замком или дверным замком. Вариация имеет значение. На самом деле это настолько важно, что большая часть этой информации может быть недостаточно конкретной для вашей ситуации. Однако это лучшее сочетание общей и конкретной информации, которую можно смешать.

Общие рекомендации по замене кодовых замков

  • Не торопитесь.
  • Откройте замок, прежде чем пытаться изменить комбинацию.
  • Для замены кодовых замков может потребоваться специальный тип «инструмента для сброса».
  • Если в процессе вы допустили ошибку, подождите и повторите попытку с самого начала.
  • Не блокируйте устройство повторно, пока не убедитесь, что новая комбинация установлена.
  • После смены комбинации сейфа разблокируйте сейф с новой комбинацией 3 раза, прежде чем закрыть дверь сейфа.
  • Для замены замка для некоторых сейфов потребуется специальный слесарь или другой безопасный техник, и их нельзя заменить простыми самодельными методами.
  • Найдите имя своего замка, чтобы найти конкретную информацию о том, как изменить комбинации замков.

На чем установлен кодовый замок?

Кодовые замки используются на множестве различных устройств. То, где используется блокировка, на самом деле довольно много расскажет вам об этом. Например, это может помочь вам сузить правильный метод изменения комбинации. Вот некоторые вещи, которые важны для замены кодовых замков на следующих устройствах.

1. Изменить комбинацию сейфов

Самый сложный метод замены кодового замка, вероятно, встретится при работе с безопасными комбинациями. Определяющий фактор сложности будет зависеть от того, является ли безопасная комбинация цифровой или нет.

Механические замки с циферблатом имеют более разнообразные протоколы смены кодов, которые зачастую значительно сложнее, чем протоколы смены комбинаций электронных сейфов. Если сейф еще не открыт, потеря комбинации сейфа означает, что вам потребуется помощь, чтобы открыть сейф.Это одна из многих ситуаций, когда вам понадобится слесарь, чтобы открыть сейф.

Найдите в руководстве пользователя такие разделы, как «изменить комбинацию» или «как изменить кодовый замок». Если у вас нет руководства пользователя, вы можете найти его в Интернете. Чтобы получить хорошее общее / конкретное представление, читайте дальше.

1. Изменить комбинацию сейфов: ручной набор - Если вы получили свой сейф от одной из лучших компаний по производству сейфов, скорее всего, у вас будет механический ручной набор Sargent и Greenleaf.Процесс изменения безопасной комбинации может быть немного сложным, но вы можете сделать это самостоятельно, если найдете ключ изменения.

  1. Откройте свой сейф.
  2. При открытой дверце сейфа манипулируйте циферблатом, используя существующую комбинацию. Однако вы будете перемещать числа к отметке изменения (отметка слева от отметки «12 часов», используемой для открытия сейфа).
  3. Оставьте безопасный набор на последнем номере вашей комбинации.
  4. Вставьте ключ для сдачи в замочную скважину на внутренней стороне двери сейфа.
  5. Поверните ключ сейфа и не перетягивайте ключ в пазу.
  6. Наберите новую комбинацию, используя отметку изменения, используйте правильный процесс вращения, который вы использовали бы, чтобы открыть сейф.
  7. Оставьте сейф на последнем номере вашей новой комбинации.
  8. Поверните и выньте ключ смены.
  9. Проверьте новую комбинацию несколько раз, пока дверь еще открыта.

Подробнее об этом типе замков можно прочитать здесь. Если у вас старый или старинный сейф, могут потребоваться другие протоколы для изменения комбинации сейфов.Процесс изменения комбинации, вероятно, представляет собой некоторую вариацию процесса, описанного выше. Однако убедитесь, что вы знаете, что делаете, или проконсультируйтесь со специалистом, прежде чем пытаться выполнить этот процесс.

2. Изменить безопасную комбинацию: цифровой - Для цифровых замков у них будет кнопка сброса или процедура набора, которая переводит цифровую клавиатуру в режим программирования. Без перевода цифрового кодового замка сейфа в режим программирования, замок будет регистрировать коды только как попытки открыть сейф.

Если вы не знаете, какой протокол использует кодовый замок цифрового сейфа для входа в режим программирования, обратитесь к слесарю или найдите руководство пользователя. Если у вас есть сейф в режиме программирования, большинству цифровых замков потребуется существующий код, прежде чем вы сможете изменить комбинацию сейфа.

У вас, скорее всего, будет замок S&G (Sargent and Greenleaf), потому что большинство производителей сейфов используют этот бренд. Протокол изменения комбинации цифровых замков S&G следующий:

  1. Когда дверца открыта, нажмите «7», затем «4», затем «*» (кнопка со звездочкой).
  2. Замок перейдет в режим программирования, но вам все равно нужно ввести текущую безопасную комбинацию, затем нажать «#» (кнопка решетки).
  3. Подождите, пока не услышите пять отчетливых звуковых сигналов.
  4. Укажите, что вы хотите изменить безопасную комбинацию, нажав «1», затем «*» (кнопка со звездочкой).
  5. Введите новый код, затем нажмите «#» (кнопка решетки).
  6. Подождите, пока не услышите три отчетливых звуковых сигнала.
  7. Введите новый код второй раз, затем нажмите «#» (кнопка решетки).
  8. Подождите, пока вы не услышите три различных звуковых сигнала, это будет означать, что первый и второй коды совпадают.
  9. Цифровой замок выйдет из режима программирования.
  10. Прежде чем закрыть сейф, убедитесь, что новая комбинация работает должным образом.

Более подробную информацию об электронных замках Sargent и Greenleaf можно найти здесь. Для других, менее сложных электронных замков сейфа, чтобы изменить комбинацию сейфа, вы можете открыть сейф, нажать «0» шесть раз, ввести текущий код, а затем ввести новую комбинацию дважды.

Если ни один из этих процессов не работает, вызовите слесаря.

2. Изменить комбинацию навесного замка

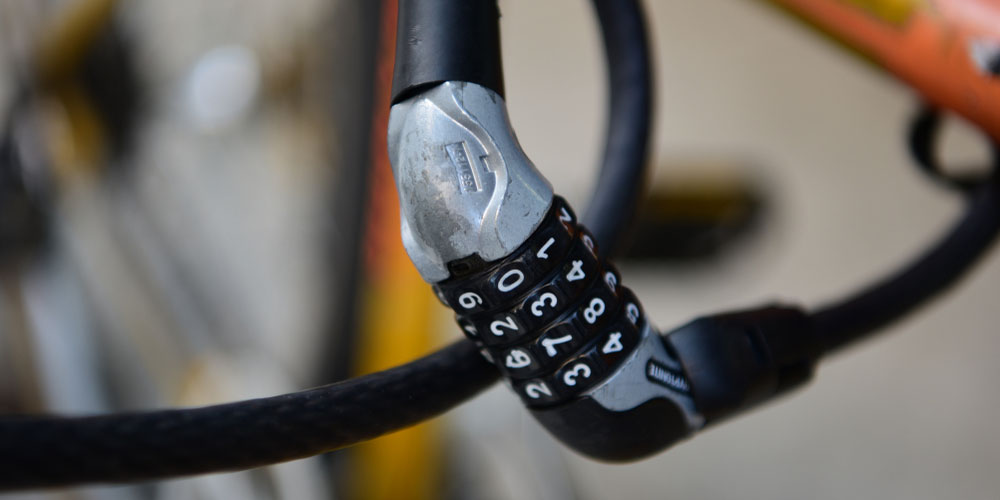

Combination Cable Bike Lock

Не для каждого комбинированного замка можно изменить свою комбинацию. В случае современных комбинированных навесных замков многие компании встраивают эту функцию в новые конструкции продуктов, но для старых комбинированных навесных замков вы застряли с той комбинацией, с которой они были.

Опять же, это будет по-разному. Чтобы узнать, является ли ваш замок исключением из правила, найдите марку и номер модели.Если у вас нет номера модели, вы можете найти его в Интернете, выполнив поиск по изображениям или спискам продуктов с комбинированными замками той же торговой марки.

Когда вы можете изменить комбинацию на замке, это, вероятно, будет довольно простой процесс. Поскольку эти замки предназначены для массового рынка, дизайнеры хотят, чтобы изменения комбинации были простыми (потому что это то, чего хочет большинство потребителей). Это наносит ущерб безопасности замка, поэтому вы не видите кодовые замки в списке лучших замков всех времен.

Чтобы узнать, можете ли вы изменить комбинацию на замке, не говоря уже о том, какова процедура, используйте следующий процесс.

  1. Откройте предпочтительную поисковую систему.
  2. Введите имеющуюся у вас информацию о замке.
    1. Название производителя.
    2. Стиль сочетания.
    3. Номер модели.
    4. Любая другая имеющаяся у вас информация о замке.
  3. Поищите видео или официальную документацию.
    1. Убедитесь, что вы можете визуально подтвердить, что речь идет о замке той же модели, что и ваш собственный.
  4. Попробуйте метод.

Старайтесь не ломать замок, пока пытаетесь изменить комбинацию. Скорее всего, замена обойдется дешево, но вы не хотите оставлять то, что защищаете, более уязвимым, чем оно есть.

3. Изменить код дверного замка

Digital Combination Lock

Дверной замок с комбинацией всегда позволяет изменить комбинацию.Как поменять кодовые замки на дверном замке (как и на все другие замки) будет определенный процесс. Вы увидите наибольшее разнообразие этих устройств, даже для современных дверных замков с клавиатурой.

Когда вы имеете дело с дверными замками для жилых домов, процесс смены комбинации будет менее сложным, чем с коммерческими замками. Чтобы изменить комбинацию дверных замков на коммерческих замках, вам, скорее всего, понадобится профессиональный слесарь. Вам также может понадобиться домашний слесарь в сложной ситуации, когда вы не совсем понимаете, как заменить кодовый замок.

1. Изменить кодовый замок: механический - Механический кодовый дверной замок не работает от батареи. На нем по-прежнему будут кнопки, которые нужно нажимать в определенном порядке, но он будет работать без источника питания. Стандартный протокол смены комбинации дверного замка следующий:

  1. Разобрать замок, сняв его с двери.
  2. Разблокируйте замок текущим кодом.
  3. Удерживайте кнопку сброса во время остальных шагов.
  4. Снимите заднюю крышку с комбинированной панели.
  5. Будет два набора штифтов с разными функциями.
  6. Найдите типы штифтов, которые вставлены в пазы для существующих номеров комбинации.
  7. Переместите штифты, чтобы изменить комбинацию на замке.
  8. Установите заднюю крышку.
  9. Отпустите кнопку сброса.
  10. Убедитесь, что новая комбинация работает.
  11. Установите замок на дверь.

Способ замены кодовых замков для дверей не ограничивается этим методом.Вы, вероятно, столкнетесь с этим типом протокола изменения комбинации, но не обязательно. Невозможно перечислить исключения из этого правила, но если вы обнаружите, что это не способ изменить кодовый замок на вашей двери, вызовите слесаря.

2. Изменить кодовый замок: цифровой - Если ваш цифровой кодовый дверной замок является интеллектуальным замком, вероятно, в вашем приложении есть функция, которая позволяет вам изменить комбинацию. Если у вас есть базовый цифровой кодовый дверной замок, вам нужно найти свой протокол сброса.

Для многих цифровых кодовых дверных замков Schlage это будет код, который можно найти в руководстве к замку и / или внутренней фурнитуре замка. Код программирования также можно сбросить. Сложность этих блокировок заключается в том, сколько в них возможностей программирования. Замок легко перепрограммировать так, как вы не планировали.

Замки Kwikset SmartCode становятся немного сложнее, заставляя вас снимать аккумулятор и удерживать кнопку сброса при повторной установке аккумуляторных блоков.Вам нужно подождать, пока не начнут мигать огни. Снова нажмите кнопку программы и следуйте протоколу установки, потому что вы вернули блокировку к заводским настройкам.

Если вы не знаете, как поменять кодовый замок для дверей, попробуйте найти информацию о производителе и модели замка. Если вы не можете этого сделать или в какой-то момент во время процесса вы будете перегружены, обратитесь к местному слесарю.

4. Изменить код замка портфеля

Briefcase Combination Lock

В портфелях часто используются замки с кодовым колесом, в которых пронумерованное колесо будет вращаться независимо.Если у вас нет текущей комбинации, не волнуйтесь, потому что этот стиль кодового замка только создает иллюзию безопасности. Вы можете беспокоиться о том, что этот тип замка небезопасен, когда снова откроете его.

Расшифруйте комбинацию, вставив щуп для определения рисунка, или сохраните давление на механизм разблокировки и поверните каждое колесо, чтобы найти, какое число оказывает наибольшее сопротивление. Если эти методы декодирования для вас слишком новы, вероятно, лучше всего вызвать слесаря.

Когда вы получите комбинацию портфеля, выполните следующие действия:

  1. Потяните за разблокировку замка и удерживайте защелку в открытом положении.
  2. Поддерживая давление, чтобы замок оставался открытым, поверните колеса в соответствии с новой комбинацией.
  3. Сбросьте давление и позвольте защелке вернуться в полностью выдвинутое положение.
  4. Пока портфель открыт и защелка выдвинута, проверьте, работает ли новая комбинация.
  5. Закройте корпус.

5. Изменить комбинацию шкафчика

Built-In Locker Locks

Механические кодовые замки с циферблатом, встроенные в шкафчики, предназначены для простой и быстрой замены кодовых замков. Поскольку эти блокировки используются в школах и на работе, очень важно вести подробный учет этих изменений.

Эта информация не относится к замкам шкафчиков, в которые люди приносят свои собственные замки. Для получения информации о замене съемных замков шкафчиков (которые являются висячими замками) перейдите к разделу 2 (Изменение комбинации навесных замков).

Самым популярным типом встроенных кодовых замков для шкафчиков являются замки Master Lock. Это правда, что Master Lock - одна из низкокачественных охранных марок, но они хорошо подходят для запирания шкафчиков (которые небезопасны по своей природе).

Существует два основных процесса смены комбинации для встроенных замков шкафчиков Master Lock. Первый (для старых моделей) требует:

  1. Вставьте ключ смены и поверните по часовой стрелке (вправо) до упора.
  2. Установите диск на «0».
  3. Нажмите кнопку на задней стороне фиксатора.
  4. Удерживая нажатой кнопку, поверните диск против часовой стрелки (влево) до двух отметок (до «48»).
  5. Отпустить кнопку.
  6. Поверните ключ обратно, чтобы его можно было вынуть.
  7. Поверните циферблат по часовой стрелке (вправо), пока не услышите щелчок.
  8. Убедитесь, что новая комбинация является следующей комбинацией в серии.

Для более современных замков, встроенных в шкафчики Master Lock, изменение комбинаций происходит намного быстрее.

  1. Вставьте ключ смены и поверните против часовой стрелки (влево) на ¼ оборота.
  2. Поверните шкалу на два щелчка против часовой стрелки (влево).
  3. Верните ключ обратно.
  4. Поверните циферблат до щелчка.
  5. Выньте ключ и проверьте, не изменилась ли комбинация на следующую в серии.

Если у вас нет сменного ключа, обязательно вызовите слесаря. Этот процесс нельзя выполнять без ключа изменения. Взлом личинки замка - ненадежный способ продолжать менять этот стиль замков.

Изменение кодового замка и изменение кода замка

Если вам нужна информация о том, как изменить кодовый замок, сняв его и используя другое устройство блокировки, обратитесь к слесарю. Эта работа не всегда возможна, и это сложно в тех случаях, когда это возможно. Этот крайний шаг можно предпринять, если кодовый набор сломан, или если вы хотите заменить ручной набор на цифровой кодовый замок.

Если ваш сейф не открывается и вы надеетесь, что замена кодового замка решит эту проблему, обратитесь к мастеру по замкам сейфов.Возможно, для вашего кодового замка есть лучшее решение.

Последние мысли

Большинство комбинированных навесных замков разработаны таким образом, чтобы их было легко изменить. Дверные замки часто имеют аналогичную простоту смены комбинации. Только когда вы дойдете до таких вещей, как сейфы, эта работа может стать довольно сложной. Точнее, с механическими циферблатами на сейфах будет очень сложно работать. Как поменять кодовые замки на сейфе с механическими циферблатами почти всегда будет заниматься слесарь.

Категория: Коммерческие, Практические, Жилые, Сейфы


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
