Как снять замок зажигания ваз 21 10. Замена замка зажигания на ВАЗ-2110: пошаговая инструкция и полезные советы

Болты устанавливаются на узел единоразово. Это сделано для того, чтобы в случае взлома злоумышленник не смог открутить приспособление и угнать машину. При установке замка обязательно производится монтаж новых винтов, это позволит предотвратить демонтаж выключателя обычным гаечным ключом.

Замена контактной группы

Процедура смены этой составляющей выполняется так:

1. Производится отключение клеммных зажимов от аккумулятора. Это позволит обесточить выключательное устройство.
2. С рулевой колонки машины демонтируется пластиковая накладка.
3. После выкручивания фиксирующих болтов производится снятие облицовки с самого выключателя.

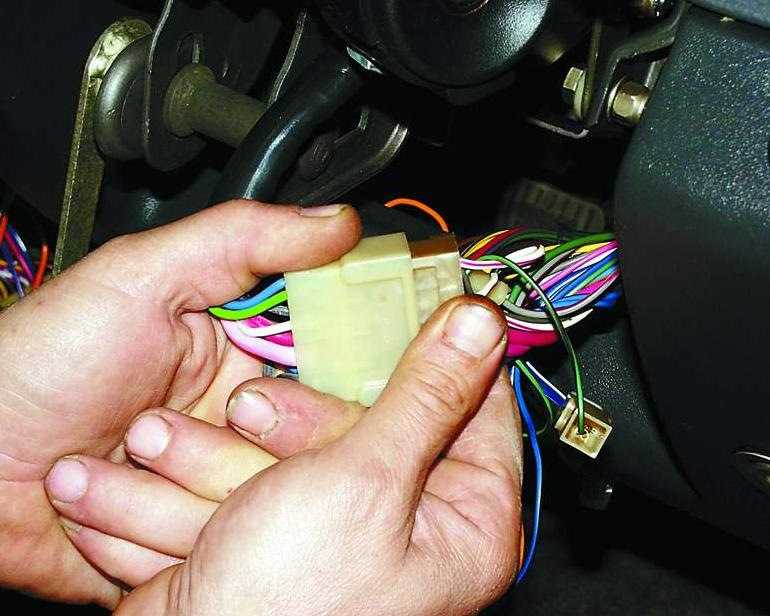

4. От устройства отключается колодка с проводами. Затем от замка зажигания надо отсоединить все контактные элементы. Перед выполнением этой задачи рекомендуется промаркировать их, это позволит в будущем предотвратить сложности при подключении новых контактов.
5. Используя отвертку, отсоединяются две защелки от устройства.
6. Производится демонтаж контактной составляющей.
7. Вместо нее выполняется установка новой детали.
8. Дальнейшая процедура сборки осуществляется в обратной последовательности.

Канал «RazVAZ. Авто Советы. Приколы» подробно рассказал о нюансах, которые надо учитывать при замене контактной составляющей замка на ВАЗ 2110.

Как заменить личинку?

Если меняется этот элемент выключателя зажигания, необходимо произвести замену соответствующих деталей и в замках дверей, а также багажника. В противном случае придется пользоваться разными ключами.

Последовательность действий при замене личинки:

1. Процедура разбора облицовки и демонтажа выключательного устройства описана выше. После извлечения замка надо осторожно снять штифт, установленный сбоку. Этот элемент фиксирует непосредственно личинку. Для удобства штифт можно демонтировать с помощью отвертки, а также молотка.
2. После извлечения личинки производится установка новой детали, действия выполняются в обратной последовательности.
3. Проводится диагностика работоспособности замка. Также надо проверить регулировку блокировки руля при повороте. Если есть необходимость, она настраивается. Сборка выполняется в обратном порядке.
4. Следующим этапом будет замена личинки в замке водительской двери. Для этого извлекается так называемый солдатик блокировки устройства, действия выполняются в салоне.
5. Производится демонтаж декоративной накладки ручки, предназначенной для открытия и закрытия двери изнутри. Под ней располагаются болты, которые надо открутить. Затем ручка демонтируется с тяги.
6. Откручиваются саморезы пластиковой накладки музыкальной колонки, облицовка снимается.
7. С помощью отвертки с плоским наконечником поддевается фиксатор ручки стеклоподъемника, элемент демонтируется. Используя монтажную лопатку или аналогичный инструмент, необходимо аккуратно отсоединить пистоны пластиковой панели из двери. Рекомендуется заранее приобрести запасные детали для фиксации, поскольку при снятии они ломаются.
8. После того как панель будет демонтирована, выполняется замена самой личинки устройства. Для этого надо отсоединить тягу, которая идет к замку. Со стороны приводного устройства элемент нужно поддеть с помощью отвертки.
9. Используя пассатижи, отсоединяется фиксатор личинки, затем эта деталь демонтируется из двери. Производится монтаж нового устройства, сборка остальных компонентов выполняется в обратном порядке.
10. Процедура замены личинки в двери багажного отсека осуществляется проще. Необходимо демонтировать пластиковую обивку. Это позволит получить полный доступ к внутреннему механизму замка.
11. Выкручивается винт, который фиксирует кнопку с личинкой к двери багажного отделения. Затем устройство демонтируется в сборе. От выключателя отсоединяются тяги, производится замена личинки на новую. Дальнейшая сборка демонтированных элементов делается в обратной последовательности.

Подробно о замене личинки на замочном устройстве в двери ВАЗ 2110 рассказал канал «В гараже у Сандро».

Установка и подключение нового замка

Процедура монтажа выполняется так:

1. В новом устройстве перед монтажом ключ необходимо прокрутить в первое положение. Это позволит запорному элементу попасть в соответствующее место на рулевой колонке. При установке ключа в режим «I» язычок на фиксаторе спрячется.
2. Комплектация нового замка включает в себя специальные винты М6, их длина составляет 2 см. Эти элементы крепления рассчитаны на срыв головок после того, как будет выполнена их затяжка. Поэтому устанавливаются именно они, а не аналогичные винты.
3. Производится закручивание элементов крепления до момента срыва головки.
4. К замку зажигания подключается разъем с проводами.
5. Выполняется диагностика выключательного устройства во всех положениях. Надо убедиться, что электрооборудование работает исправно, а ключ в механизме проворачивается без заеданий. Двигатель должен запускаться сразу, без сбоев.

Схема подключения замка зажигания в ВАЗ-2110

Выполняя замену замка зажигания ВАЗ 2110, подключать устройство необходимо по приведенной схеме, ее распиновка:

1. Первый контакт — 12-вольтное питание микрика контроллера установленного ключа.
2. На этот элемент подключается масса при открытой двери водителя.
3. Подсоединяется к контакту под номером 50 на стартерном узле, 12-вольтное питание.
4. Идет на элемент 15 после активации зажигания.
5. При установленном в выключатель ключе этот контакт на 12 вольт идет на компонент под номером 5 БСК.
6. Подключается к системе подсветки личинки устройства.
7. Контактный элемент под номером 30, идет к 12-вольтному питанию от аккумулятора.
8. Этот выход не используется.

Как выбрать хороший замок для ВАЗ 2110?

Признаки, которые позволят определить качественное устройство для «десятки»:

1. На корпусе замка расположена широкая голографическая наклейка. Если ее попробовать оторвать, она нарушится.
2. Сама оболочка устройства характеризуется ровными и аккуратными формами, она вылита практически идеально.
3. Ключ, устанавливающийся внутрь, вставляется и извлекается легко, без усилий.
4. Устройство поставляется в продажу в аккуратной и плотной упаковке.
5. Язычок приспособления блокировки руля имеет светлый оттенок.

Как снять замок зажигания на ВАЗ-2110, если он заблокирован?

Если произошла блокировка устройства, то процедуру замены можно выполнить путем демонтажа специальной бирки:

1. Производится откручивание всех элементов и отсоединение колодки от выключателя.
2. Слева от устройства располагается фиксатор, на него надо нажать.
3. Замок извлекается. Полностью демонтировать его не получится, поэтому он вытаскивается настолько, насколько это возможно.
4. С правой стороны от корпуса устройства располагается специальная бирка. Под ней указано, что замок изготовлен в России, также здесь имеется его номер.
5. Справа от бирки производится установка отвертки. Это делается так, чтобы устройство повисло. Затем берется ударная отвертка либо зубило. Пломба, установленная около выключательного приспособления, демонтируется, для этого ее надо выбить.
6. Затем с помощью отвертки необходимо установить обратно блокиратор руля. Замок демонтируется и меняется на новый.

Видео «Ремонт замка зажигания в автомобиле 2110»

Пользователь Саня Киселев подробно рассказал о выполнении ремонта выключателя на отечественной «десятке».

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Замена замка зажигания ВАЗ-2110

Любой водитель знает наверняка, что без замка зажигания абсолютно никуда не уедешь, и даже с места не сможешь тронуться. Именно поэтому любая неисправность в данной детали машины влечет за собой довольно серьезные проблемы, требующие незамедлительного решения.

Следующей очень важной функцией замка является его непосредственная защита, то есть завести автомобиль может только его владелец, а не кто-нибудь другой. Конечно же, в наше время для профессионалов в деле угонов транспортных средств даже самая крутая сигнализация не послужит особой преградой, но в данной статье речь пойдет не об этом, а о замене замка зажигания для ВАЗ-2110.

В каких случаях необходима замена

Замок зажигания для любого автомобиля является таким механизмом, с помощью которого происходит замыкание или размыкание определенных контактов, приводящих в работу двигатель. Исходя из этого, следует отметить, что поломка данной детали не только повышает шансы угнать вашу машину, но и приносит множество других весьма неприятных проблем.

Замену необходимо делать в следующих случаях:

• если произошла попытка угона автомобиля;
• если владельцем машины были утеряны ключи;
• если контактная группа вышла из строя.

Причину проблем с замком зажигания легко проверить самому водителю. Для этого необходимо извлечь нижний кожух с рулевой колонки, перед этим отключив минусовую клемму на АКБ. Далее производится проверка при помощи омметра. Результатом проверки должны стать показания на уровне нулевого сопротивления, если же этого не произойдет, то замена замка зажигания нужна обязательно.

Процесс замены

Стоит заметить, что полная замена данной детали необходима в случае, когда он полностью выходит из строя. Если же имеют место незначительные повреждения, можно обойтись заменой поврежденных деталей замка. Если обнаруженная поломка произошла вследствие попытки угона автомобиля или при проблемах с проворотом самого ключа, вы, скорее всего, просто обойдетесь заменой личинки в замке зажигания. Сам процесс проведения замены замка зажигания не требует особых навыков и под силу даже начинающему автомобилисту.

Перед тем как начать работу, необходимо запастись молотком, отверткой, зубилом и ключом на 10.

Читайте также: Можно ил без снятия коробки менять диск сцепления ВАЗ 2110

Далее мы пошагово расскажем, как проводить замену:

1. Перед началом работы необходимо обесточить автомобиль. Для этого следует снять кожух с рулевой колонки, перед этим отключив минусовую клемму на АКБ. Извлечение самой личинки замка необходимо для облегчения процедуры снятия и установки замка зажигания.
2. Насчет того, какие лучше использовать болты, мнения расходятся. Хотя специалисты и утверждают, что лучше использовать специально предназначенные для этого болты, другие опытные автомобилисты утверждают о том, что больше подойдут двадцатимиллиметровые болты М6. Свои утверждения по этому поводу они мотивируют тем, что последние можно легче снять при повторной замене замка. Но, как говорится, палка о двух концах, обратная сторона которой – это ослабление уровня защиты автомобиля.
3. Перед началом снятия самого замка зажигания, в него вставляется ключ и проворачивается в вертикальное положение. Такая процедура позволяет войти в корпус замка защелке, которая блокирует механизм рулевого вала.
4. Затем на рулевую колонку устанавливаем замок зажигания и закрепляем его скобой и крепежными болтами.
5. После изъятия ключа из замочной скважины обязательно убедитесь в том, что блокировка рулевого вала работает безотказно. Если же при полном обороте рулевого колеса не срабатывает фиксатор, необходимо провести регулировку положения замка зажигания до полного вхождения защелки в паз на рулевом валу. И напоследок, после проверки механизма блокировки, следует аккуратно затянуть болты, пока полностью не оторвутся головки.

Как вам статья?

Volkswagen Неисправности корпуса замка зажигания

Где-то в 2006 году некоторые счетчики бобов в Volkswagen решили, что компания может сэкономить деньги, используя корпуса замка зажигания производства Valeo вместо Huf. Это решение было правильным в краткосрочной перспективе, но очень ошибочным в долгосрочной. Корпуса замков зажигания Valeo VW выходят из строя с угрожающей скоростью.

Возможно, вы помните Valeo как компанию, которая принесла нам действительно ужасные замки зажигания раннего Ford Focus, которые выходили из строя с такой высокой частотой, что стали шуткой в ​​мире автомобильных слесарей. Я заработал много денег, заменив неисправные замки зажигания Valeo Focus на замки STRATTEC. После того, как я узнал, как быстро снять неисправный замок, я с нетерпением ждал этой работы и рассматривал ее как «легкие деньги».

Теперь я так же думаю о неисправных корпусах замков зажигания VW. После того, как я научился с ними справляться, я начал с нетерпением ждать их. Я зарабатываю намного больше денег за машину, чем за «Фокус», и я почти всегда могу выполнять работу в своем магазине.

Тем не менее, это НЕ работа для любителей или деспотичных людей, которые хотят получить молоток побольше. Но если у вас есть хорошие механические навыки, немного терпения и надлежащие инструменты и информация, нет причин, по которым вы не должны с нетерпением ждать и этой работы.

Итак, что на самом деле не получается?

Фактическая неисправность в механизме блокировки рулевого колеса. Болт, который входит в рулевой вал, чтобы зафиксировать колесо на месте, никогда не предназначался для смазки. Через несколько лет механизм постепенно становится невозможным для работы без поломки ключа. Иногда механизм выходит из строя внезапно, но в большинстве случаев заказчик мирится с этим до тех пор, пока он просто не перестанет работать.

Единственным реальным решением является снятие корпуса замка Valeo и замена его корпусом замка Huf. Можно снять корпус замка и смазать механизм, чтобы он снова заработал, но это лишь временное решение. Если вы сделаете это, есть вероятность, что автомобиль — и разгневанный клиент — появятся через несколько месяцев с той же проблемой и будут ожидать, что вы исправите ее бесплатно.

Сначала я отказался от нескольких из этих вакансий по той же причине, что и многие из нас: в какой-то момент мы увлеклись работой с автомобилями VW. В моем случае это случалось несколько раз, но я ненавижу уходить с любой работы.

Первый корпус замка зажигания VW, который я сделал, был для местного парня из дилерского центра, для которого я много работал. Его не заблокировали полностью, но повернуть было крайне сложно. Дилер VW назвал ему более 1200 долларов и сказал, что нужно делать. Он спросил, могу ли я помочь, поэтому я провел небольшое исследование и решил, что могу.

Моя цена оказалась примерно вдвое меньше, чем собирался взимать дилер, и моя стоимость была примерно вдвое меньше, плюс пара часов моего времени. Естественно, в первый раз, когда я сделал одно из них, это заняло больше времени, потому что я был очень осторожен и учился по ходу дела. Сегодня один из них я могу сделать за час или меньше, не считая поездки к дилеру за запчастями.

Почему дилер так много берет? Короткий ответ, конечно, потому что они могут. Но, честно говоря, у дилеров накладные расходы гораздо выше. То, что они платят только за страховку, наверное, больше, чем я зарабатываю в месяц. Они также щедро платят механикам, поставляют большую часть, если не все, инструментов и оплачивают повышение квалификации. Так что дилерские цены почти всегда будут выше, чем в независимых магазинах.

Первые шаги

Прежде чем приступить к каким-либо работам, мы должны сначала определить, что проблема действительно в корпусе замка зажигания. Если ключ все еще поворачивается в замке, вы обычно можете сказать это по «ощущению» замка, когда вы поворачиваете его из «Выкл.» в «Вкл.». Если ключ плавно поворачивается вверх до тех пор, пока замок рулевой колонки не начнет защелкиваться или отключаться, это хороший признак того, что проблема в корпусе замка. Если при «ударе» ключа кажется, что болт замка перемещается, это еще один хороший показатель того, что проблема в корпусе замка зажигания. Наконец, если вы можете вынуть личинку замка из корпуса, и он свободно поворачивается с помощью ключа, то можете быть почти уверены, что проблема именно в корпусе. ВАЖНО: НЕ ПЫТАЙТЕСЬ повернуть корпус замка зажигания вручную, если цилиндр замка не установлен на место. Если вы это сделаете, то сработает повторная блокировка, и корпус ДОЛЖЕН быть заменен. НИКОГДА не пытайтесь управлять механизмом без замка.

Если транспортное средство не может быть доставлено в вашу мастерскую из-за того, что ключ не поворачивается, вы, как правило, можете заставить замок повернуться достаточно, чтобы транспортное средство можно было отвезти в вашу мастерскую. Если ключ не застрял в замке, сделайте механический ключ из ключа владельца, а затем вставьте его в замок. Держите ключ владельца под рукой, потому что он должен быть у вас, чтобы завести машину после того, как вы повернете механический ключ.

Зажмите самый большой набор тисков, которые у вас есть, на головке механического ключа и используйте дополнительный рычаг тисков, чтобы плавно вдавить ключ в положение «Вкл.». Вы можете прикрепить ключ владельца достаточно близко к зажиганию, чтобы система могла прочитать транспондер, или вы просто держите ключ рядом со своим механическим ключом, когда наконец включите зажигание. Таким образом, вы можете завести автомобиль, а затем позволить водителю доставить его в ваш магазин.

Сообщите тому, кто управляет транспортным средством, не выключайте зажигание, пока транспортное средство не будет припарковано там, где вы хотите, а затем разрешите вам повернуть ключ в положение «Выкл.». Возможно, вам придется использовать тиски и «подтолкнуть» ключ обратно в положение «Выкл.». Чтобы заменить корпус замка, вы должны вынуть цилиндр замка из корпуса, поэтому для извлечения цилиндра достаточно повернуть зажигание в правильное положение.

Снятие кожуха

В зависимости от модели и года выпуска автомобиля, на котором вы работаете, могут быть небольшие различия, но это все же должно помочь вам в процессе. Автомобиль в этом отчете — VW Jetta 2010 года. Для замены корпуса замка зажигания снимать руль не обязательно. Но если вы чувствуете себя комфортно при работе с подушкой безопасности, это может облегчить работу. Чем меньше разбираю, тем меньше поломок, поэтому руль не снимаю.

Кожух вокруг колонны состоит из двух пластиковых частей, одна из которых образует верхнюю часть кожуха, а другая — нижнюю. Никакие винты не крепят верхнюю часть кожуха; он просто защелкивается в нижней части, которая закреплена тремя винтами. Аккуратное нажатие вдоль шва между двумя частями приведет к тому, что верхняя часть выскочит. (Изображение 3) Я использую пластиковую монтировку, предназначенную для работы с обивкой автомобиля, потому что вероятность повреждения пластиковой отделки гораздо меньше, чем отвертки. Мой пришел из Harbour Freight в упаковке из четырех штук, но в большинстве магазинов автозапчастей есть аналогичные инструменты.

В задней части верхнего кожуха гибкий пылезащитный чехол из винила защелкивается на задней части верхнего кожуха и приборной панели. (Изображение 4) Вы можете оставить это на месте, но тогда верхняя часть кожуха будет постоянно падать на колонну и мешать вам. Я отстегиваю его от приборной панели. (Изображение 5) В некоторых случаях мне было проще отсоединить его от кожуха, но в большинстве случаев проще всего отсоединить его от приборной панели.

Каждая колонна VW, над которой я работал, представляет собой наклонно-телескопическую колонну. Это большая помощь в снятии корпуса замка зажигания. После снятия верхнего кожуха опускаю колонку как можно ниже и вытаскиваю ее как можно дальше от приборной панели. (Изображение 6)

Необходимо открутить два винта с головкой Torx #25, расположенные в передней части нижнего кожуха. (Изображение 7) Чтобы удалить их, вам нужно повернуть руль и удалить их по одному. Если вы можете запустить двигатель, это будет намного проще, но даже если вы не можете запустить двигатель, вам все равно нужно установить замок зажигания в положение «Вкл», чтобы снять блокировку рулевого колеса.

Третий винт Torx #25, крепящий нижнюю часть кожуха, спрятан внутри квадратного отверстия рядом с рычагом управления наклоном. (Изображение 8) Возможно, потребуется фонарик, чтобы увидеть винт, но после того, как этот винт будет удален, нижний кожух может отделиться от колонны. Вы должны согнуть кожух, чтобы он накрыл замок зажигания (Изображение 9). ), но после того, как это будет сделано, нижний кожух будет свободен, и вы сможете убрать его в безопасное место, пока будете делать остальную работу.

Снятие SWPS

Датчик положения рулевого колеса (SWPS) расположен непосредственно под корпусом замка зажигания (Рис. 10) и удерживается на месте двумя пластиковыми защелками. Не все VW оснащены SWPS, но если он есть на автомобиле, на котором вы работаете, вы должны быть осторожны с этим модулем. Это дорогое устройство, и его легко повредить. Две защелки скрыты, и если вы не знаете, как их правильно снять, их можно легко сломать. Один крошечный винт Torx № 8 на переднем конце SWPS должен быть удален. (Изображение 11) Я считаю, что этот винт нужен просто для того, чтобы SWPS не дребезжал.

VW рекомендует в этот момент отсоединить отрицательную клемму аккумулятора, чтобы предотвратить повреждение SWPS. После того, как вы отсоедините аккумулятор, вы готовы удалить SWPS. Необходим отрезок жесткой проволоки, такой как велосипедная спица или шестигранный ключ на 2 мм, который я использовал здесь. Вы вставляете провод в маленькое отверстие в передней части SWPS (Изображение 12) глубиной около 2 дюймов и приподнимаете пластиковую защелку влево (нажимая конец рукоятки инструмента вправо), осторожно потянув вниз за перед СВПС. (Изображение 13) После того, как передняя часть SWPS опустится, повторите аналогичную операцию со второй пластиковой защелкой сзади SWPS.

После того, как передний зажим был отпущен, отпустить задний гораздо легче. (Изображение 14) Обычно я могу достать до зажима пальцем, поместив палец между колонкой и SWPS сзади. У меня была небольшая практика в этом, но первые несколько раз вам может показаться, что это сложно. Если вы не можете найти зажим на ощупь, используйте маленькую отвертку, чтобы нащупать зажим, а затем нажмите на него отверткой, чтобы освободить заднюю часть SWPS.

Обычно я оставляю один оставшийся электрический кабель подключенным к SWPS и просто отвожу его в сторону, пока выключаю корпус замка зажигания. Если вы отсоедините SWPS, обязательно поместите его в безопасное место.

Снятие цилиндра замка

Этот шаг можно выполнить в любой момент, даже после того, как корпус замка будет снят с колонны, но перед началом процесса необходимо подготовиться с помощью соответствующих инструментов. Единственный необходимый «инструмент» — это кусок проволоки из пружинной стали диаметром примерно с проволоку, используемую в больших скрепках. На самом деле, большая скрепка подойдет в крайнем случае, но пружинная сталь работает намного лучше. Я использую кусок 0,04-дюймовой «музыкальной проволоки», которую купил в магазине для хобби, но самое важное, что нужно помнить, это использовать жесткую проволоку подходящего диаметра. Это потому, что вы используете проволоку, чтобы опустить фиксатор.

По сути, вы хотите использовать проволоку, которая чуть меньше отверстия на лицевой стороне замка, через которое вы ее вставляете. Кончик проволоки входит в наклонное отверстие в держателе, которое действует как пандус. Когда вы проталкиваете проволоку, ее наконечник скользит по рампе, которая тянет фиксатор вниз. Если ваша проволока слишком узкая в диаметре или сделана из слишком мягкого материала, фиксатор не будет полностью опущен, что может привести к разочарованию слесаря. Вот почему пружинная сталь работает намного лучше, чем скрепка. Чтобы помочь инструменту перемещаться по пандусу, я всегда срезаю конец проволоки, либо напиливая его, либо просто отрезая конец кусачками.

Перед тем, как вставить провод, замок необходимо повернуть в положение «Вкл.», при котором выемка на краю лицевой панели замка совпадет с выемкой в ​​корпусе замка. (Изображение 15) Только в этом положении проволока войдет внутрь замка достаточно далеко, чтобы коснуться фиксатора. Когда я чувствую, что конец проволоки соприкасается с фиксатором, я поворачиваю проволоку так, чтобы скос на конце вошел в наклонное отверстие в фиксаторе. Затем я нажимаю на провод, пока он не упрется в твердый упор. В этот момент фиксатор должен быть полностью опущен, и цилиндр замка выскользнет из корпуса. Приемное кольцо вокруг передней части цилиндра замка выходит вместе с цилиндром замка. (Рис. 16) Обратите внимание на то, как провод, идущий к кольцу приемопередатчика, проходит вдоль корпуса замка. Когда вы вставляете замок в новый корпус, вы должны таким же образом проложить провод обратно.

Снятие болтов со срезной головкой

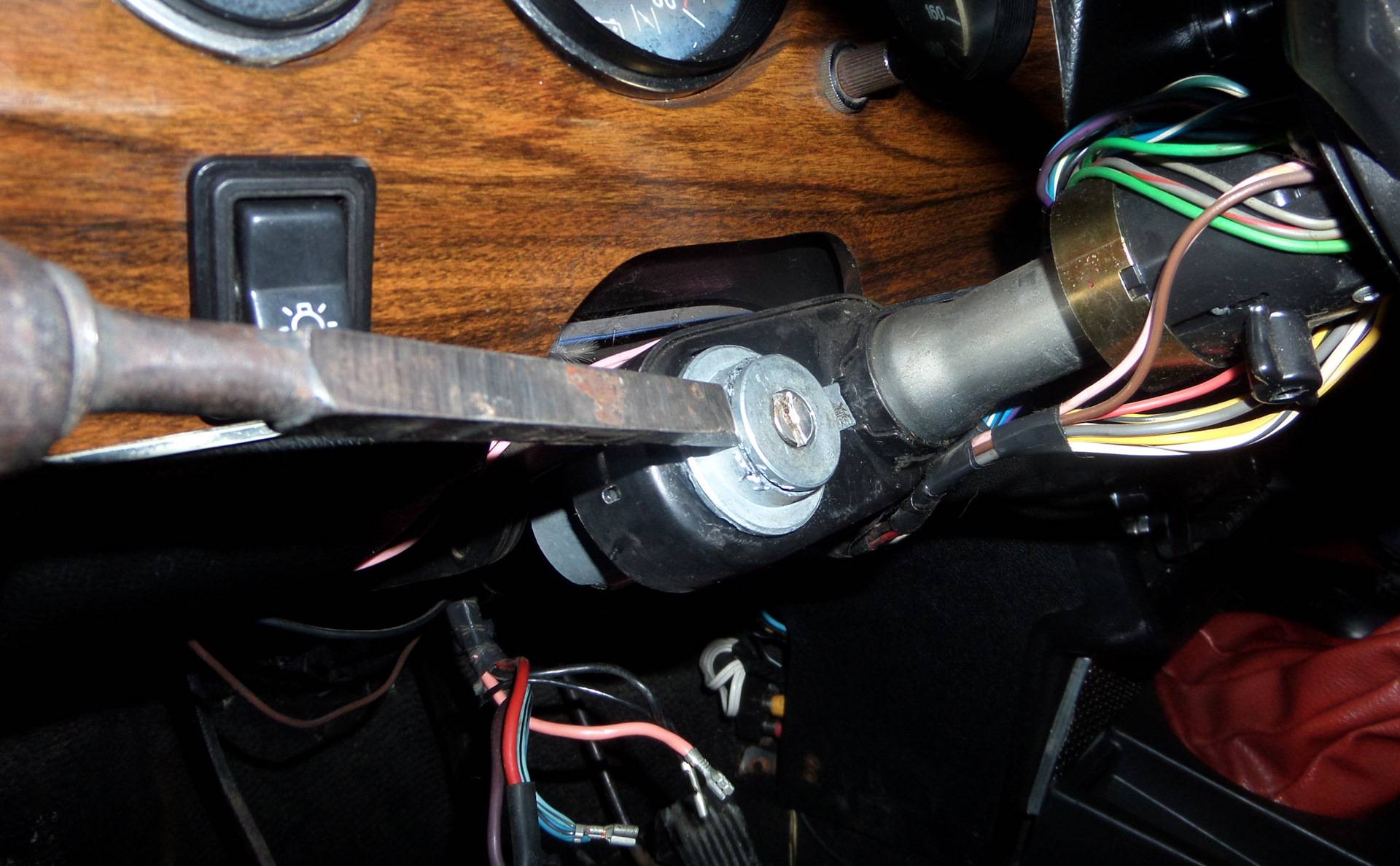

Болты со срезной головкой десятилетиями использовались многими производителями в замках зажигания. Когда корпус замка зажигания устанавливается на заводе, болты со срезной головкой затягиваются до тех пор, пока головка болта не срежется. В результате получается то, что выглядит как безголовый болт или заклепка, которую необходимо снять, прежде чем вы сможете снять корпус замка зажигания. (Рис. 17) Необходимо снять два болта со срезной головкой. Эти болты утоплены за пластиковой частью рулевой колонки, что затрудняет их взлом.

Болты этого типа можно снять несколькими способами. Один из них заключается в использовании специального сверла. (Изображение 18) Эти биты разработаны специально для удаления сломанных болтов. Наконечник сверла представляет собой обратное сверло. Над частью долота другая обратная кромка долота вгрызается в верхнюю поверхность болта, когда сверло достаточно глубоко. При вращении дрели в обратном направлении с соответствующей скоростью часть сверла просверлит центр болта, и когда плечо инструмента коснется болта, оно вгрызется в болт и отвинтит его.

Несколько лет назад я стал фанатом сверл на 90 градусов. (Изображение 19) Дрель не находит большого применения, но когда это необходимо, она становится настоящим спасением. Если вы хотите использовать дрель для винтов со срезной головкой на стойке VW, сверло на 90 градусов является обязательным инструментом. Обычные дрели просто не могут попасть прямо в цель из-за нависания тире.

Пробивка болта по центру перед началом работы имеет решающее значение. В противном случае удила слишком легко соскользнет. Также важно, чтобы бита находилась на одной линии с болтом, и убедитесь, что вы не запускаете дрель слишком быстро. Если вы все сделаете правильно, после того, как буртик биты коснется верхней части болта, он отвинчивается, и болт остается на конце биты. (Изображение 20)

Эти штуки прекрасно работают, когда они работают, но когда они не работают, возникают настоящие проблемы. Существует множество дешевых имитаций этих инструментов, и для меня они слишком часто ломаются. Если инструмент ломается, приходится использовать другую технику, поэтому я больше не использую эту технику.

Извлечение сломанной насадки из болта со срезной головкой — безнадежное дело, а если сломанная насадка находится в центре болта, вы просто не сможете использовать другую съемную насадку. Таким образом, требуется острый удар и молоток, чтобы выбить болт.

Сначала, когда это случилось со мной, я подумал, что мне придется увеличить отверстие в пластике над болтом со срезной головкой, чтобы извлечь его, но я был приятно удивлен, что, проявив немного терпения, я смог открутить болт и удалите его, не изменяя ничего, кроме самого болта. Поскольку я все равно собирался заменить болты со срезной головкой, это не проблема.

На самом деле, после того, как мне пришлось использовать метод «молоток и пробойник», я обнаружил, что это не так сложно, как я думал, поэтому теперь я редко использую экстракторы для винтов. Важный момент в методе «молоток и удар» — это очень твердый удар с острым концом на конце. Удар также должен быть достаточно длинным, чтобы вы могли использовать молоток, не повреждая автомобиль или пальцы. Затем вы должны наклонить пробойник так, чтобы усилие, которое вы прикладываете, шло в направлении отвинчивания болта. При наличии терпения это действительно не так сложно, и после того, как вы повернете винт от половины до полного оборота, вы, как правило, сможете открутить его до конца пальцами или с помощью пары острогубцев.

Освобождение корпуса замка зажигания

После того, как два болта со срезной головкой будут удалены, необходимо освободить два пластиковых выступа, расположенных на противоположных сторонах корпуса замка зажигания. (Изображение 21) Эти выступы предназначены для помощи при сборке, поэтому их НЕ нужно ломать. Когда вы вставите новый корпус на место, эти выступы будут удерживать корпус в правильном положении, чтобы вы могли начать вкручивание новых болтов со срезной головкой без необходимости манипулировать корпусом, болтами и гаечным ключом. Маленькой отверткой можно нажать на один из выступов, чтобы освободить одну сторону корпуса. После того, как одна сторона будет свободна, вы наклоните корпус, и он соскользнет со второго выступа.

Корпус по-прежнему соединен с автомобилем одним кабелем и жгутом проводов от замка зажигания. Новый корпус будет включать в себя новый выключатель зажигания, поэтому, чтобы освободить это соединение, проследуйте по проводам к разъему и отсоедините его.

Трос является частью блокировки коробки передач и легко отсоединяется. Следуйте по кабелю к модулю, прикрепленному к корпусу. Модуль держится на одном винте. После удаления винта модуль выдвигается из гнезда в корпусе замка. (Рисунок 22) На модуле имеется одно электрическое соединение, и его отсоединение облегчит извлечение модуля. Когда эти окончательные соединения отсоединены, старый корпус будет свободен, и вы сможете установить новый корпус. Сборка в основном обратна разборке.

О чем следует помнить

Прежде чем приступить к такой работе, вам необходимо иметь сменный корпус. Есть много вариантов, и важно, чтобы у вас был правильный корпус. Не знаю, есть ли в наличии корпуса в магазинах автозапчастей, но сомневаюсь. Я всегда звоню своему дилеру VW, чтобы узнать, есть ли у него нужная деталь на складе, и проверить цену, прежде чем назначать работу. Дилер использует VIN для проверки правильности детали, потому что существует так много различных вариантов, поэтому убедитесь, что у вас есть эта информация, прежде чем звонить. Сменные болты со срезной головкой продаются отдельно, и обязательно приобретите по два на каждый заменяемый корпус.

На первом, который я заменил, когда я спросил, есть ли корпус в наличии, парень из отдела запчастей сказал мне, что у них есть шесть. Это меня удивило, и я спросил, много ли они терпели неудачу. Его ответ был: «Вы не поверите, сколько мы прошли!» Один только этот комментарий заставил меня решить, что именно такой работой я и должен заниматься. Я распространил информацию через свою локальную сеть, и теперь я делаю пару в месяц.
