Как собрать электрический щит в доме: пошаговая инструкция по монтажу и подключению — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно выбрать место для электрощита. Какие компоненты нужны для сборки электрического щитка. Как составить схему электропроводки. Как установить и подключить автоматы и УЗО. Какие правила безопасности нужно соблюдать при монтаже.

Содержание

Выбор места для установки электрического щита

Правильный выбор места для размещения электрического щита — важный этап, от которого зависит удобство эксплуатации и безопасность всей электросети дома. На что обратить внимание при выборе места:

Щит должен располагаться внутри жилого помещения на высоте 1-1,8 м от пола
Не допускается установка в ванных комнатах и других влажных помещениях
Перед щитом должно быть свободное пространство минимум 0,8 м
Щит нужно разместить рядом с вводным кабелем от электросчетчика
Должен быть обеспечен удобный доступ для обслуживания

Оптимальные варианты размещения: прихожая, коридор, кладовка. В частном доме удобно устанавливать щит в гараже или подвале. Главное — обеспечить легкий доступ и соблюсти все требования безопасности.

Необходимые компоненты для сборки электрощита

Для сборки электрического щита потребуются следующие основные компоненты:

Корпус щита подходящего размера
DIN-рейки для крепления модульных устройств
Вводной автомат
УЗО (устройство защитного отключения)
Автоматические выключатели для групп потребителей
Шины N и PE
Провода нужного сечения
Наконечники, гильзы для соединения проводов
Маркировка

Количество и номиналы автоматов подбираются в зависимости от схемы электропроводки. Важно правильно рассчитать нагрузку и выбрать устройства с нужными характеристиками.

Составление схемы электропроводки

Перед сборкой щита необходимо разработать детальную схему электропроводки. Это позволит правильно подобрать компоненты и избежать ошибок при монтаже. Как составить схему:

Определите количество групп потребителей (освещение, розетки, мощные приборы)
Рассчитайте нагрузку для каждой группы
Выберите сечение проводов и номиналы автоматов

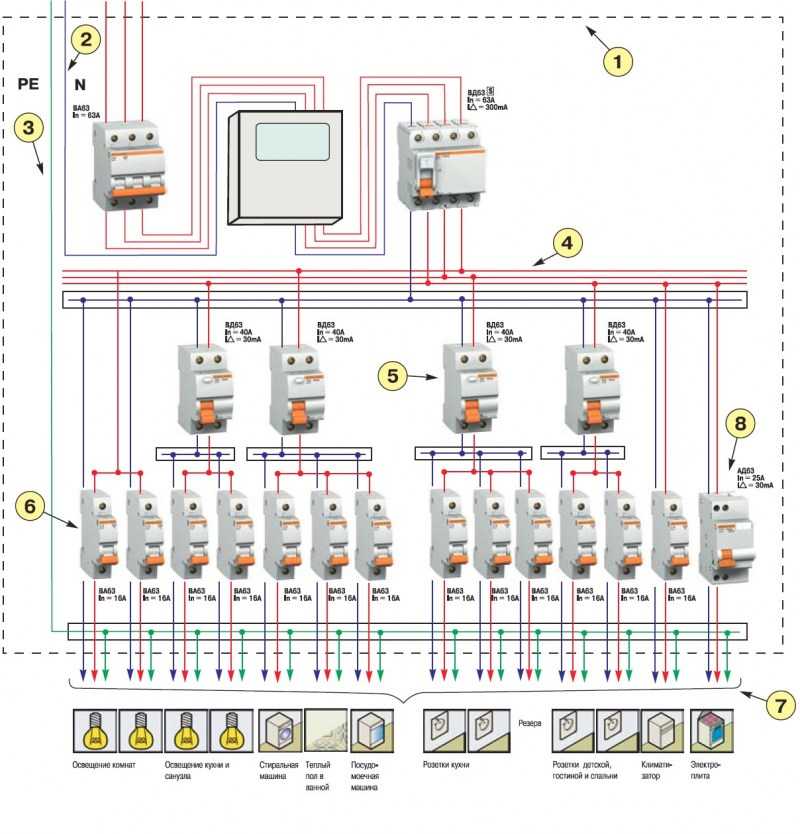

Нарисуйте однолинейную схему с обозначением всех элементов
Укажите типы и характеристики защитных устройств

Грамотно составленная схема — залог правильной и безопасной работы всей электросети дома. При необходимости лучше обратиться к профессиональному электрику для разработки проекта.

Монтаж корпуса электрощита

Установка корпуса щита выполняется в следующем порядке:

Разметьте на стене место для крепления щита по уровню
Просверлите отверстия для дюбелей
Закрепите корпус на стене с помощью саморезов
Установите DIN-рейки внутри корпуса
Смонтируйте шины N и PE

Убедитесь, что корпус надежно закреплен и выровнен по горизонтали и вертикали. Это обеспечит удобство дальнейшего монтажа оборудования.

Установка и подключение вводного автомата

Вводной автомат — это главный коммутационный аппарат электрощита. Его монтаж выполняется так:

Установите автомат на DIN-рейку в начале щита
Подключите к верхним клеммам провода от электросчетчика
К нижним клеммам подсоедините провода, идущие к другим устройствам щита
Затяните все винтовые соединения

Важно правильно подобрать номинал вводного автомата в соответствии с выделенной мощностью. Обычно для квартиры это 25-40А, для частного дома — 40-63А.

Монтаж УЗО и групповых автоматов

После вводного автомата устанавливаются УЗО и автоматические выключатели для групп потребителей:

Смонтируйте УЗО на DIN-рейку после вводного автомата

Установите групповые автоматы согласно схеме
Соедините устройства между собой соединительными шинами или проводами нужного сечения
Подключите отходящие линии к соответствующим автоматам
Тщательно затяните все клеммные соединения

Правильное подключение и настройка УЗО и автоматов — ключевой момент в обеспечении электробезопасности. Строго соблюдайте схему и инструкции производителей оборудования.

Маркировка и проверка электрощита

После завершения монтажа необходимо выполнить маркировку и проверку работоспособности:

Промаркируйте все устройства и провода согласно схеме
Проверьте надежность всех соединений
Выполните визуальный осмотр монтажа
Проведите измерение сопротивления изоляции
Протестируйте работу УЗО и автоматов

Только после тщательной проверки можно подавать напряжение на щит. При обнаружении любых неисправностей необходимо устранить их до включения.

Правила безопасности при сборке электрощита

Сборка электрического щита связана с риском поражения током, поэтому крайне важно соблюдать технику безопасности:

Работы проводите только при полностью обесточенной сети
Используйте инструменты с изолированными рукоятками
Применяйте средства индивидуальной защиты (перчатки, очки)
Не работайте в одиночку
При любых сомнениях обращайтесь к профессиональным электрикам

Помните, что неправильный монтаж электрощита может привести к пожару или поражению током. Если у вас нет достаточных навыков, лучше доверить эту работу специалистам.

Типичные ошибки при сборке электрощита

При самостоятельной сборке электрощита часто допускаются следующие ошибки:

Неправильный выбор сечения проводов
Некачественные соединения проводов
Отсутствие или неправильное подключение заземления
Несоответствие номиналов автоматов нагрузке

Отсутствие маркировки устройств и проводов

Эти ошибки могут привести к перегреву проводки, ложным срабатываниям защиты или полному выходу из строя электрощита. Внимательно изучите все требования и рекомендации перед началом работ.

Особенности сборки щита для частного дома

Сборка электрощита для частного дома имеет некоторые особенности:

Требуется больше групп потребителей
Необходимо учитывать наружное освещение и питание хозпостроек
Часто нужно организовывать резервное питание
Может потребоваться разделение на несколько щитов

При проектировании электроснабжения частного дома важно учесть перспективы расширения сети и возможного увеличения нагрузки в будущем.

Как выбрать корпус электрощита

При выборе корпуса электрощита обратите внимание на следующие параметры:

Материал (пластик, металл)

Степень защиты IP
Количество модулей
Тип установки (внутренний, наружный)
Наличие прозрачной дверцы

Корпус должен соответствовать условиям эксплуатации и иметь запас по вместимости минимум 20% для возможности дальнейшего расширения.

Выбор автоматических выключателей

Автоматические выключатели подбираются по следующим критериям:

Номинальный ток
Количество полюсов
Отключающая способность
Тип характеристики срабатывания
Селективность

Важно правильно рассчитать нагрузку для каждой группы потребителей и выбрать автоматы с соответствующими характеристиками. Это обеспечит надежную защиту от перегрузок и коротких замыканий.

Как рассчитать нагрузку для электрощита

Расчет нагрузки для электрощита выполняется в следующем порядке:

Составьте список всех электроприборов
Определите их мощность

Учтите коэффициент одновременности
Рассчитайте суммарную нагрузку
Добавьте запас 20-30%

Правильный расчет нагрузки позволит избежать перегрузки сети и выбрать оптимальное оборудование для электрощита.

Как собрать электрический щиток в квартире. Собираем электрощит

Люди, далекие от электрики чаще вообще не имеют представления о том, как устроен распределительный щит и каким образом он работает. В связи с этим, когда дело доходит до установки проводки в своей квартире, большинство попросту не знают, что делать. В этой статье мы разберем, как собрать электрощиток и какие нюансы при этом учитывать

Подготовка

Собрать щиток самому не невозможно, но процесс этот плановый и трудный, поэтому к нему нужно отнестись с должной ответственностью. Для начала стоит набросать план сборки. Как правило, в него входит:

Выбор места для размещения;
Покупка соответствующего электрощита в магазине;
Закупка элементов распределительного щита;
Заказ схемы электрической сети;
Установка распределительного щита.

После того как план будет составлен, можно начинать думать, как собрать электрический щиток.

Еще раз повторимся: процесс сборки – задача сложная, а иногда даже опасная, поэтому очень важно подходить к делу со всей серьезностью. К тому же, от того, как хорошо пройдет монтаж и сборка, будет зависеть и качество электрической сети в вашем доме.

Согласитесь, будет довольно неприятно, если в итоге сеть не будет тянуть несколько одновременно включенных бытовых приборов? Вот почему так необходима качественная сборка от ответственных специалистов своего дела.

Процесс сборки

Как правило, собирают электрощит в несколько этапов. Вот их полный список:

Создание схемы электрической проводки;
Выбор и подготовка места для размещения щитка;
Создание схемы сборки электрического щита;
Подбор корпуса определенных размеров и специализации;
Выбор дополнительных технических узлов;
Проект по монтажу всего оборудования;
Монтаж и подключение к сети.

Это все, что необходимо, для того чтобы собрать щиток в квартире.

404 — несуществующая страница

Москва

+7 495 128-28-28

Бонусная программа Войти

Войти или зарегистрироваться Создать аккаунт организации Личный кабинет

Телефон

Вы можите запросить код подтверждения повторно или оформить быстрый заказ без регистрации прямо сейчас

+7 495 128-28-28

Такой страницы не существует или она была удалена.

Вы можете начать с главной

Или перейти на интересующий Вас раздел:

Электромонтажное оборудование

Электроустановочные изделия

Климатическое оборудование

Освещение

Метизы и крепеж

Инструменты

Стройматериалы

ТВ, видеонаблюдение, интернет и связь

Товары для жизни

Праздничная светотехника

Способы оплаты

Позвонить

Написать

Быстрая покупка

Спасибо! Ваш заказ принят!

Как установить электрощит — Электричество для всех: основные уроки

В этом видео мы научимся устанавливать электрощит.

Электрическая панель является центром распределения тока по электрическим цепям.

Он перегруппирует все основные защитные модули, чтобы предотвратить риск для пользователей.

Отправка на видео «Ajouter un disjoncteur au tableau électrique».

Чтобы узнать больше о главных и индивидуальных автоматических выключателях, посмотрите видео «Как добавить автоматический выключатель в электрощит».

Перед выполнением этого проекта отключите электропитание в сети и автомате защиты абонента.

Для установки электрощита вам потребуется электрощит, главный и индивидуальный автоматические выключатели, 4 шурупа и 4 дюбеля, соединительные планки, проводники сечением от 1,5 до 16 мм2, карандаш, уровень, рулетка, кусачки. , инструмент для зачистки проводов, набор отверток, дрель и молоток.

Этот проект будет осуществляться в пять шагов, которые мы покажем в этом видео.

ШАГ 1: АНАЛИЗ ПОТРЕБНОСТЕЙ В ЭЛЕКТРОЭНЕРГИИ ПЕРЕД НАЧАЛОМ РАБОТЫ

Выберите панель в зависимости от размера и области применения системы.

Промышленные нормы требуют определенного количества устройств защитного отключения в зависимости от площади поверхности системы. Для площади поверхности менее или равной 35 м2 установите 2 отдельных автоматических выключателя.

Количество отдельных автоматических выключателей равно количеству цепей, которые необходимо защитить.

Эти отдельные автоматические выключатели откалиброваны в соответствии с цепями, которые они будут защищать.

16 А для освещения, 20 А для розеток или бытовых приборов, таких как стиральные машины, 32 А для плиты или электрической плиты.

ШАГ 2: УСТАНОВКА ПАНЕЛИ

Будьте осторожны: Установка электрической панели должна выполняться в соответствии со строгими правилами. Он должен быть установлен внутри жилого помещения на высоте от 1,0 до 1,8 метра над уровнем пола и должен располагаться рядом с автоматическим выключателем ответвления.

Обратите внимание, что установка электрических панелей в ванных комнатах запрещена.

Снимите крышку с электрощита.

Поместите основание к стене. Отметьте место, где вы будете вставлять 4 шурупа, которыми он будет крепиться к стене.

Просверлите 4 соответствующих отверстия.

Вставьте дюбели в эти отверстия.

Поместите раму электрического щита и закрутите 4 винта.

ШАГ 3: УСТАНОВИТЕ СОЕДИНИТЕЛЬНЫЕ МОДУЛИ

Автоматические выключатели защелкиваются на рейке.

В начале каждого ряда установите индивидуальный автоматический выключатель на 30 мА.

Затем установите отдельные автоматические выключатели в порядке убывания нагрузки.

Соединительные планки позволяют соединить два модуля друг с другом.

Отрегулируйте их, обрезав их кусачками, чтобы соединить различные отдельные автоматические выключатели.

Отвинтите соединительные клеммы в верхней части отдельных автоматических выключателей.

Поместите первую планку разъемов на клеммы нейтрали, обозначенные N, вверху слева от различных отдельных автоматических выключателей.

Затяните винты клемм.

Поместите вторую соединительную планку на фазные клеммы высоко с правой стороны каждого отдельного автоматического выключателя. Затяните винты клемм.

Повторите эти шаги для второго ряда автоматических выключателей.

ШАГ 4: ПОДКЛЮЧЕНИЕ ЦЕПЕЙ

Начните с подключения кабелей питания.

Обрежьте излишки проводников.

Снимите пластиковое покрытие с электрических проводов.

Поместите нейтральный и фазный проводники в клеммы, которые будут сначала отвинчены, с фазой, красной справа, и нейтралью, синей, слева. Затяните винты клеммной колодки.

Затем подключите каждый ряд к источнику питания.

Вставьте зачищенный провод нулевого провода в клемму N автоматического выключателя до нейтрали клеммы питания.

Затяните винты клемм.

Повторите эти шаги для фазного провода.

Затяните винты второго ряда.

Затем подсоедините различные проводники электрических цепей в нижней части каждого соответствующего автоматического выключателя.

Вставьте их в клеммы и вкрутите винты для клемм.

Повторите эти шаги для каждой цепи.

Чтобы узнать, какой автоматический выключатель отнести к каждой цепи, посмотрите видео «Как защитить электрическую цепь».

Renvoi à la video Protéger un Circuit électrique.

ШАГ 5: ЗАЗЕМЛЕНИЕ

Подключите вход заземления к зеленой клеммной колодке в нижней части панели. Поместите его в одну из клемм большего диаметра и закрутите винты.

Проделайте то же самое с зеленым и желтым защитными проводниками для различных цепей. Вставьте зачищенные электрические провода в одну из клемм меньшего диаметра.

Повторите эти шаги для каждого проводника.

Установите на место крышку панели. Затяните винты во всех 4 углах. Закройте пустые места в конце каждого ряда защелками.

Совет: промаркируйте каждый модуль.

Включите общее питание, а затем различные автоматические выключатели.

Теперь вы знаете, как установить электрический щит.

Как правильно выбрать место для электрических панелей

Из-за строгих правил вам необходимо очень тщательно спланировать расположение вашего жилого электрощита. Для всех жилых, коммерческих и промышленных помещений Национальный электротехнический кодекс или NEC устанавливает основу электробезопасности. В соответствии с нормами для жилых электрощитов местные власти разрабатывают другие строительные нормы и правила, касающиеся проводки и безопасности. Эти коды помогают определить лучшие места для установки электрических панелей, а также учитывать ограничения и требования. McCarrick Electric — подрядчик по электроснабжению, предоставляющий сертифицированных и опытных электриков для установки электрических панелей.

Строите ли вы новый дом или заменяете старую панель выключателя, как домовладелец, вы должны знать об общих требованиях и соображениях при выборе места для жилой электрической панели.

Факторы, которые необходимо учитывать при размещении электрощита в жилом доме:

Если у вас нет базовых знаний об электрических панелях, вам будет сложно ответить, где вы должны разместить свой электрический щит. Хотя вам не нужно полностью понимать все положения NEC, некоторые знания могут значительно сэкономить вам в будущем. Вы сэкономите деньги, повысив эффективность. Вот наиболее распространенные факторы, которые следует учитывать при выборе места расположения электрощита:

Безопасность

Лучшее место для электрического щита — безопасное для всех и легкодоступное. Установка коробки выключателя в тесных помещениях затрудняет доступ к ней для вас и вашего электрика. В случае чрезвычайной ситуации вы не хотите пробираться через тесное пространство. Это не означает, что вы устанавливаете электрический щиток в ванной, так как это становится угрозой безопасности. Если в районе, где вы планируете установить жилой электрощит, есть утечка воды или водопровод, вам необходимо убедиться, что коробка водонепроницаема.

Коммунальные услуги

В конечном итоге правильное расположение электрических панелей определяет коммунальная компания. Однако электрик или домовладелец могут запросить определенное место. Требуемое место должно быть ближайшей точкой подключения к вашим инженерным сетям. Для размещения розетки квартирного щитового электросчетчика требуется определенный зазор и высота. Требуемый зазор составляет 12 дюймов с каждой стороны счетчика, тогда как высота не должна быть выше 6 футов 7 дюймов или ниже 4 футов.

Эффективность

Планирование может сэкономить ваше время и деньги. Перед установкой рекомендуется тщательно спроектировать систему и обсудить все возможности с вашим доверенным электриком. Вы можете добиться максимальной эффективности, выбрав просторное место. Вы бы не хотели, чтобы ваш электрик тратил время на то, чтобы добраться до жилого электрощита, чтобы устранить проблемы.

Ограничения по расположению электрической панели, которые следует учитывать

Ваш электрик ознакомится с ограничениями вместе с вами, предоставляя вам электротехнические услуги. В NEC 110.26 указано, что электрическая панель и оборудование должны размещаться в месте с достаточным свободным пространством вокруг них. Перед электрическими панелями должно быть свободное пространство в 3 фута. Гидроизоляция также важна в случае сантехники.

Дверь панели должна открываться не менее чем на 90 градусов. Размещение бытового электрощита в тесных помещениях не допускается. Чтобы облегчить подход, рядом с панелью также нельзя ставить мебель. Предоставление рабочего пространства также зависит от условий установки и номинального напряжения оборудования. Минимальный требуемый зазор для номинального напряжения 0-150В до земли составляет 36”. Электрические панели нельзя размещать где-либо рядом с материалом, который легко воспламеняется, например, в шкафах для одежды.

Лучшие места расположения электрических панелей

Решая, где разместить электрическую панель, вы хотели бы, чтобы она была доступна. Некоторые люди предпочитают коробку, установленную вне поля зрения, особенно в доме. Лучшее место для электрического щита — это большое пространство, которое соответствует рекомендациям NEC по рабочему пространству. Он также должен быть вне поля зрения и иметь легкий доступ. Мы выбрали несколько вариантов, чтобы вы могли решить. К общим областям, отвечающим требованиям, относятся:

Лестницы:

Электрические панели можно разместить под лестницей, хотя это менее популярный вариант. Если у вас достаточно места под лестницей, вы можете выбрать эту область. Вам необходимо обеспечить легкий доступ к электрическим панелям при размещении под лестницей.

Гаражи:

Гаражи — идеальное место для установки электрощитов в жилых домах. Для домов с пристроенными гаражами область вокруг двери, ведущей в гараж, является лучшим выбором. В гаражах достаточно места, чтобы легко соответствовать требованиям к рабочему пространству.

Подвалы:

Многие люди предпочитают размещать свои электрические панели в подвале. Он более незаметен, чем гараж, и может легко соответствовать требованиям. Необходимо убедиться, что аварийного освещения достаточно, чтобы в случае отключения электроэнергии найти коробку.
