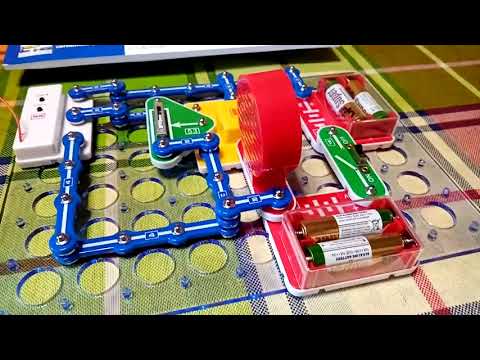

Как собрать радио. Как собрать простой радиоприемник своими руками: пошаговая инструкция

Как собрать простой детекторный радиоприемник в домашних условиях. Какие детали нужны для сборки самодельного радио. Какие этапы включает процесс создания радиоприемника своими руками. Как настроить и использовать собранный радиоприемник.

Необходимые компоненты для сборки простого радиоприемника

Для создания простого детекторного радиоприемника своими руками понадобятся следующие компоненты:

• Катушка индуктивности (можно намотать самостоятельно)
• Диод (германиевый или кремниевый)
• Конденсатор переменной емкости
• Наушники высокого сопротивления
• Антенна (10-20 метров провода)
• Заземление
• Монтажная плата или макетная доска
• Соединительные провода

Большинство этих компонентов можно приобрести в магазинах радиодеталей или заказать онлайн. Некоторые детали, например катушку, можно изготовить самостоятельно.

Этапы сборки детекторного радиоприемника

Процесс сборки простого радиоприемника включает несколько основных этапов:

1. Изготовление катушки индуктивности
2. Подключение конденсатора переменной емкости
3. Установка детекторного диода
4. Подключение наушников
5. Монтаж антенны и заземления
6. Соединение всех компонентов согласно схеме

Рассмотрим каждый этап более подробно.

Изготовление катушки индуктивности

Катушку можно намотать самостоятельно на цилиндрический каркас диаметром 50-70 мм. Необходимо сделать 50-70 витков медного эмалированного провода диаметром 0,3-0,5 мм. Витки укладываются плотно друг к другу.

Подключение конденсатора переменной емкости

Конденсатор подключается параллельно катушке индуктивности. Он позволяет настраивать приемник на нужную радиостанцию.

Установка детекторного диода

Диод подключается последовательно с катушкой и конденсатором. Он выполняет роль детектора, выделяя звуковой сигнал из радиоволны.

Подключение наушников

Наушники высокого сопротивления (2000-4000 Ом) подключаются после диода. Они преобразуют электрический сигнал в звук.

Монтаж антенны и заземления

В качестве антенны используется провод длиной 10-20 метров, натянутый горизонтально на высоте 3-5 метров. Заземление подключается к водопроводной трубе или металлическому стержню, вбитому в землю.

Настройка и использование самодельного радиоприемника

После сборки всех компонентов радиоприемник необходимо настроить:

1. Подключите антенну и заземление
2. Наденьте наушники
3. Медленно вращайте ручку конденсатора переменной емкости
4. Когда услышите сигнал радиостанции, точно настройте конденсатор для наилучшего приема

Качество приема зависит от мощности ближайших радиостанций и эффективности антенны. В идеальных условиях такой приемник может принимать сигнал на расстоянии до 50-100 км от передатчика.

Преимущества и недостатки детекторного радиоприемника

Основные плюсы самодельного детекторного приемника:

• Простота конструкции
• Отсутствие источника питания
• Низкая стоимость деталей
• Возможность изготовления своими руками

К недостаткам можно отнести:

• Низкую чувствительность и избирательность
• Необходимость использования длинной антенны
• Прием только мощных ближайших радиостанций

Несмотря на простоту конструкции, самодельный детекторный радиоприемник позволяет на практике изучить принципы радиоприема и получить базовые навыки радиолюбителя.

Советы по улучшению работы самодельного радио

Чтобы улучшить качество приема самодельного детекторного радиоприемника, можно воспользоваться следующими рекомендациями:

• Используйте более длинную и высоко расположенную антенну
• Обеспечьте хорошее заземление
• Поэкспериментируйте с разным количеством витков катушки
• Попробуйте различные типы диодов (германиевые, кремниевые, диоды Шоттки)
• Добавьте усилитель низкой частоты для увеличения громкости

Экспериментируя с конструкцией, можно значительно улучшить характеристики простого детекторного приемника и расширить его возможности.

Заключение

Сборка простого радиоприемника своими руками — увлекательное занятие, позволяющее на практике изучить основы радиотехники. Несмотря на ограниченные возможности, такой приемник может служить отличной основой для дальнейшего совершенствования навыков радиолюбителя и создания более сложных конструкций.

Как собрать радио для коллег без единого разрыва

Как собрать радио для коллег без единого разрыва

Из чего собиралось новогоднее радио для затравки к онлайн-корпоративу и создания праздничного настроения у коллег.

20 января 2021  •  Антон Клочков

Кое-какие наработки были полезны даже профессиональным ведущим со своим оборудованием

Привет! Вот уже почти 5 из 10 лет я совмещаю работу сетевиком с любимым хобби — подкастом про ИТ. За это время наш сервер для аудиотрансляций развивался, менялся и оказался полезен не только нам, но и коллегам. Недавно я правильно клонировал нашу сборку на базе Linux для радио ЦОД.fm в DataLine и решил поделиться своими наработками со всем сообществом.

Сегодня покажу, из чего я собирал новогоднее радио для затравки к онлайн-корпоративу и создания праздничного настроения у коллег перед новым годом.

Для начала определимся с задачами

Чтобы радио радовало коллег качеством звука, стоит учесть несколько компонентов для разных задач:

• сам сервер трансляции, с которого будем раздавать аудиопоток;
• интерфейс для ведущих и гостей: распределенное вещание сегодня новая норма, участники шоу должны подключаться из разных мест без лагов и бубна;
• инструменты для обработки звука: выравнивания громкости из разных источников, удаления шумов и наложения фоновой музыки на финальный трек;
• служебный канал для бесшумной синхронизации действий во время эфира;
• клиентская часть для подключения слушателей с любого устройства;
• опционально можно добавить доп. фичи для общения со слушателями (чат в Телеграмме).

Кроме того, если вы такой же энтузиаст и собираете радио как pet-project в свободное время, скорее всего ваш бюджет ограничен. Так что я не буду останавливаться на дорогих проприетарных продуктах для этих задач, а покажу решения на свободно распространяемом и условно-бесплатном ПО.

Сервер трансляции с блэкджеком TeamSpeak’oм и постобработкой

Свой сервер я собирал на базе Xubuntu 20.04 с lowlatency-ядром. Расскажу, какие компоненты на нем установлены, а потом покажу, как выставляю для них приоритеты.

OBS для обработки на лету. Под капотом сервера у меня Open Broadcaster Software (OBS). С помощью этого софта можно моментально обрабатывать аудио: поднимать громкость до нужного уровня, добавить компрессию, убрать пики, добавить джинглы и фоновую музыку:

Во время эфира я запускаю джинглы, музыку и голос на микшере в OBS

У OBS есть фильтры, которые можно навесить на каждую аудиодорожку перед ее отправкой в эфир. У меня настроены 5 фильтров в таком порядке:

1. Limiter срезает все пиковые частоты звука, предотвращает клиппинг и перегрузки.

2. Noise Suppression удаляет с дорожки фоновый шум, так как шипящие дорожки нам ни к чему.

3. Усилитель Gain повышает громкость звука до заданного значения.

4. Compressor сглаживает перепады громкости звука, например, если кто-то начинает очень бурную дискуссию или, наоборот, начинает шептать на ушко.

5. В конце еще раз использую Limiter, чтобы убрать возможные пики от фильтра Compressor.

С помощью OBS мы запускаем и тестовые трансляции: стримим все по локальной ссылке, проверяем настройки, — а потом настроенный стрим отправляется по боевому урлу.

Tigervnc-standalone-server для управления сервером. Мы подключаемся к серверу любым SSH-клиентом, не забывая про туннелирование порта 5901. Получаем стандартную связку SSH +VNC. Кто не хочет туннелировать SSH, может воспользоваться любым VPN на свой выбор: его можно терминировать непосредственно с сервера или с роутера.

Virtual Audio Cable (и никакой магии),

чтобы забирать звук с клиента TeamSpeak в OBS.

Icecast в связке с nginx и OBS для раздачи. OBS позволяет одновременно стримить радио в несколько мест, например, наш подкаст параллельно идет на Youtube.

Для раздачи по протоколу https на сервере установлен Icecast: он принимает потоки голосовых данных от OBS и раздает потоки исходящего трафика на слушателей.

TeamSpeak для синхронизации действий и записи. В нашем подкасте мы используем TeamSpeak для боевого канала и записи эфира. На сервере установлен TeamSpeak Server и TeamSpeak Client. Ведущие подключаются к TeamSpeak Server с помощью своих клиентов. К серверу через локального клиента подключен podbot — некая немая сущность, которая всегда живет в канале и только слушает. Она нужна, чтобы на сервер приходил стрим от всех остальных, который можно перенаправить в Virtual Audio Cable.

Так выглядит рабочее окружение для ведущего. Справа боевой канал в TeamSpeak, который потом уходит в OBS (слева):

На тестовой трансляции мы используем TeamSpeak как микшер, чтобы выровнять всех гостей:

Во время боевой трансляции звук в служебном канале уже настроенный и ровный, можно записать стрим и потом выложить запись с минимальным редактированием:

Записываем дорожки всех участников. Полезно, когда через TeamSpeak идет продовая трансляция, как это сделано у меня в linkmeup.

Чтобы бесшумно синхронизироваться друг с другом по организационным моментам, мы используем чат в TeamSpeak. Создали систему специальных сигналов, наподобие этого:

Также пробовали для этого Zoom, где можно видеть друг друга и обмениваться жестами.

Для ЦОД.fm я организовал на базе TeamSpeak служебный аудиоканал, где все слышат комментарии друг друга, но не выводят их в эфир. Получилась такая виртуальная студия, в которой редактор эфира решал технические и организационные вопросы с ведущими.

Настройка nice-приоритетов на сервере. Я отдаю высший приоритет системным вызовам, затем обрабатываю звук, все остальное потом.

Видим правильные nice-приоритеты — уже половина успеха:

Настраиваем правильные лимиты, чтобы не получить лаги в эфире:

sudo vi /etc/security/limits.conf
@audio           -       rtprio          99
@audio           -       memlock         unlimited
@audio           -       nice            -19
sudo usermod -a -G audio user

Отсыплем демону, отвечающему за звук, нужных значений приоритетов:

sudo vi /etc/pulse/daemon.conf
high-priority = yes
nice-level = -11
realtime-priority = 9

Создадим виртуальные аудиокабели:

sudo vi /etc/pulse/default.pa
load-module module-jack-sink sink_name=vlink1 sink_properties=device.description=vlink1
load-module module-jack-sink sink_name=vlink2 sink_properties=device.description=vlink2
load-module module-jack-sink sink_name=vlink3 sink_properties=device.description=vlink3

Важные мелочи для пользователей

Для радио ЦОД. fm я завел отдельное доменное имя, настроил nginx, разобрался с шифрованием трафика и сертификатами. Даже любительскую радиостанцию лучше стримить по защищенному соединению, да и слушатели не будут ругаться на отсутствующий https. Позаботился о проксировании, чтобы сотрудник мог открывать стрим с любого удобного устройства с любым плеером. Но, если что, можно организовать стрим с этими инструментами и в локальной сети.

Для внешнего домена, само собой, стоит настроить фаервол и защиту от DDoS. На каждый глобальный IP-адрес я ограничивал количество TCP-соединений до 10. Перед запуском всей системы провел нагрузочное тестирование.

Для наших партнеров и ведущих подготовил инструкцию по запуску сервера и клиентской части: как включать фоновую музыку на OBS и выводить участника в эфир:

Еще можно создать чат радиостанции в вашем любимом мессенджере и принимать там сообщения в эфир, приветы, заявки на музыку и т. д. Тут уже кто как любит.

Будем использовать этот сервер для онлайн-трансляций дружественных подкастов «Поддатой», «Разговоры из-под фальшпола» и «Немного об оружии». Через некоторое время планирую выложить нашу сборку на github для других таких же энтузиастов. Улучшим сервер аудиотрансляций вместе, буду ждать ваших PR =) Кому нужно прямо сейчас, например, в формате OVA\OVF, пишите в телеграм NAT_GTX.

как собрать радиоприемник, напечатанный на 3D-принтере своими руками

Я рад обнародовать напечатанный на 3D принтере и собранный своими руками радиоприемник. Меня вдохновили самодельные детекторные радиоприемники начала 20 века, я создал свою конструкцию радиоэлектроники и постарался, чтобы она была как можно проще и была доступна для сборки в домашних условиях даже начинающим.

Мне пришлось потрудиться над созданием видео. Из него все должно быть понятно, так что смотрите как сделать радио своими руками.

ШАГ 1: Материалы

Ссылка на макет для 3D деталей: ссылка

• 1 пьезоэлектрический наушник
• 1 катушка эмалированного обмоточного провода диаметром 0,51 мм (24 AWG)
• 1 германиевый диод 1N34A (российский аналог Д310, Д311)
• 1 кусочек алюминиевой фольги
• 1 канцелярская скрепка
• 1 пакет наконечников для шнуров (пружинки длиной 10 и диаметром 5 мм)

Шаг 2: Общий вид

Прежде, чем начнем, хочу показать, как выглядит схема и как все друг с другом соединяется.

Шаг 3: Катушка

Это самая важная деталь. Плотно намотайте провод на сердечник, напечатанный на 3D-принтере, убедитесь что витки не перехлестываются и плотно прилегают друг к другу. Не торопитесь, выполняя намотку и закрепляйте концы провода, а также сам провод в процессе намотки скотчем, если вам надо прерваться. На видео это хорошо видно.

Теперь аккуратно ошкурьте эмаль с передней части витков, чтобы обнажить металл. Если ошкурить слишком много, витки могут замкнуть. Протрите витки, чтобы удалить опилки.

Шаг 4: Сборка

Сердечник катушки вставляется в основание, напечатанное на 3D принтере. Пропустите левый конец провода в маленькое отверстие в основании, обрежьте до нужной длины и загните в сторону. Правый конец провода закрепите в пружине на правой стороне основания, только сначала ошкурьте эмаль, чтобы обеспечить контакт, и обрежьте лишнее.

Шаг 5: Скрепка, диод и наушник

Распрямите скрепку. Ее концы входят в отверстия на противоположных сторонах основания перед катушкой. Скрепка должна быть близко к катушке, но не касаться ее. Отрежьте кусочек провода, ошкурьте концы и соедините левый конец скрепки с левой пружиной.

Закрепите диод в левой и средней пружинах, какой конец куда не имеет значения.

Подключите пьезоэлектрический наушник к центральной и правой пружинам.

Шаг 6: Тюнер

Вырежьте и сложите кусочек фольги и пропустите между скрепкой и катушкой. Фольга должна касаться и скрепки и катушки. Прикрепите фольгу к язычку напечатанного на 3D-принтере движка тюнера.

Шаг 7: Установка

Провод антенны должен быть длиной 4,5 – 6 м, чем длиннее, тем лучше. Антенна соединяется с левой пружиной. Ошкурьте несколько сантиметров провода заземления и плотно обмотайте вокруг металлического водопроводного крана. Другой конец провода заземления соедините с правой пружиной, предварительно ошкурив.

Шаг 8: Как пользоваться

Медленно передвигайте движок тюнера в одну и другую сторону, пока не услышите шум, а затем слабый радиосигнал!

Поиск неисправностей:

1. Присоедините к усилителю, если громкость слишком низкая.
2. Убедитесь, что все соединения сделаны правильно, консультируйтесь с видео.
3. Металлические предметы и ваше тело могут влиять на прем, так что попробуйте отойти.
4. Убедитесь, что для хорошего контакта концы всех соединительных проводов ошкурены до металла.
5. Поэкспериментируйте с радиоантенной. Попробуйте подвесить ее повыше, измените ориентацию или удлините ее.

Надеюсь, вам понравилось.

Шаг 9: Альтернативный способ

Это всего лишь еще один вариант. Диод можно заменить булавкой, прижатой к грифелю кусочка карандаша, конец которого контактирует с лезвием безопасной бритвы. Лезвие предварительно надо нагреть, пока оно не станет голубым. При этом ток будет протекать только в одном направлении, как в диоде. Заставить работать эту конструкцию гораздо труднее, но возможно.

​Как собрать FM-радиопередатчик Raspberry Pi

Будь то скучный день, монотонная работа или одинокая дальняя поездка, FM-радиостанции всегда развлекали нас. Несмотря на противоречие, следует также согласиться с тем, что иногда эти FM-станции становятся очень скучными из-за того, что RJ болтает не относящиеся к делу вещи или какие-то прослушивающие рекламные объявления, и это могло заставить вас гадать, почему вы не можете иметь свою собственную FM-радиостанцию, чтобы транслировать свой голос и музыка на небольшом расстоянии.

Почти каждый инженер-электронщик пытается построить FM-передатчик, используя катушку и другие компоненты, но правильная настройка его утомительна. Удивительно, но с помощью Raspberry Pi вряд ли потребуется менее получаса, чтобы настроить собственную FM-радиостанцию ​​и выйти в эфир в пределах локальной области. С помощью подходящей антенны вы сможете охватить территорию радиусом 50 м, чего должно быть достаточно для вещания в вашей школе или населенном пункте. Интересно правда!! Итак, давайте начнем.

Предупреждение: Это образовательный эксперимент, и его нельзя использовать для создания проблем. Кроме того, вмешательство в местные FM-частоты является правонарушением, поэтому используйте это с ответственностью. Мы не берем авуаров за какие-либо несчастные случаи.



Необходимый материал

• Raspberry Pi
• Интернет-соединение
• Микрофон
• Восторженный RJ



Предпосылки

Предполагается, что на вашем Raspberry Pi уже установлена ​​операционная система и он может подключаться к Интернету. Если нет, следуйте руководству по началу работы с Raspberry Pi, прежде чем продолжить. Здесь мы используем Rasbian Jessie с установленным Rasbperrry Pi 3 .

Также предполагается, что у вас есть доступ к вашему Pi либо через окно терминала, либо через какой-либо сервер виртуального питания, такой как VNC. В этом уроке мы будем использовать окно терминала шпатлевки для выполнения программы на Raspberry Pi.



Как Raspberry Pi работает в качестве FM-вещательной станции (передатчика)

Один из распространенных вопросов, который может возникнуть у всех, заключается в том, как может Raspberry Pi плата, предназначенная для разработки микропроцессора, действовать как плата для разработки микропроцессора? FM-передатчик без дополнительного оборудования?

Каждый микропроцессор будет иметь связанную с ним синхронную цифровую систему, которая используется для уменьшения электромагнитных помех. Это подавление электромагнитных помех осуществляется с помощью сигнала, называемого тактовым сигналом с расширенным спектром или сокращенно SSCS. Частота этого сигнала может варьироваться от 1 МГц до 250 МГц, что, к счастью для нас, попадает в диапазон FM. Таким образом, написав код для выполнения частотной модуляции с использованием тактового сигнала с расширенным спектром, мы можем настроить Pi для работы в качестве FM-передатчика. Модулированный сигнал будет выдаваться через контакт 4 GPIO Raspberry Pi. Мы можем просто присоединить к этому контакту обычный провод длиной не более 20 см, чтобы он действовал как антенна.



Настройка Raspberry Pi для программирования

Если вы уже знаете, как получить доступ к вашему pi через окно терминала, пропустите этот шаг, в противном случае прочитайте его до конца. После того, как вы установили новую ОС на свой Pi, загрузите его, подключив выход HDMI к монитору, а также подключив клавиатуру и мышь к вашему Pi.

Когда вы входите на рабочий стол PI, найдите параметр сети и подключите Pi к маршрутизатору. Затем войдите в меню pi и выберите конфигурацию pi, а затем включите разрешение связи SSH. Теперь перейдите на свой ноутбук с Windows/MAC и подключите его к тому же маршрутизатору, чтобы ваш Pi и ноутбук работали в локальной сети. Теперь установите Putty и откройте его. Введите IP-адрес Pi и нажмите Enter. Если вы не знаете IP-адрес PI, зайдите на страницу администрирования вашего маршрутизатора и проверьте, какой IP-адрес выделен вашему PI, он должен быть примерно 19.2.168.43.ХХХ. Если все сделано правильно, появится окно терминала с запросом имени пользователя и пароля. По умолчанию имя пользователя будет pi , а пароль будет raspberry . Введите его и нажмите Enter, вы получите следующий экран.



Преобразование RPi в FM-передатчик

Программа для преобразования RPI в радиопередатчик уже предоставлена ​​Markondej на странице GitHub. Вы можете напрямую клонировать эту страницу в свой pi, скомпилировать программу и запустить ее, если знаете, как это сделать. Для других, просто следуйте инструкциям ниже, и вы будете транслировать свои собственные аудио в кратчайшие сроки.

Шаг 1: Создайте Новую папку (директорию), в которую мы поместим все наши необходимые программные файлы. Здесь я использую окно терминала для создания каталога с именем PI_FM с помощью команды mkdir PI_FM и перехода в него с помощью команды cd PI_FM .

  мкдир PI_FM
  cd PI_FM





Шаг 2: Теперь нам нужно клонируем (скачиваем) программу с GitHub в только что созданный каталог. Поскольку мы уже переместились в каталог, мы можем просто запустить приведенную ниже команду, чтобы выполнить задание, и вы должны получить показанный здесь экран

.
  sudo git clone https://github. com/markondej/fm_transmitter

Шаг 3: Программа, которую мы только что скачали, представляет собой код C, поэтому нам нужны подходящие компиляторы и инструменты для компиляции эту программу и запустите ее. Компиляторы для этой программы называются gcc и g++, а инструмент для их компиляции называется 9.0059 сделать . Используйте следующий код для загрузки компиляторов . После завершения загрузки ваш экран будет выглядеть следующим образом:

  sudo apt-get install gcc g++ make

Шаг 4: Теперь у нас есть все, чтобы скомпилировать программу . Для этого войдите в загруженный каталог, используя cd fm_transmitter , затем скомпилируйте код, используя строку sudo make . Ваша программа должна быть скомпилирована, и вы получите следующий экран.

  компакт-диск fm_transmitter
  sudo make





Шаг 5: Последний шаг — запуск программы. При запуске программы мы должны указать частоту , на которой мы хотим транслировать, и название аудиофайла, который мы хотим воспроизвести. По умолчанию вместе с программой будет загружен аудиофайл с именем star_wars.wav. Итак, мы будем проигрывать эту музыкальную тему «Звездных войн» на частоте 100 МГц, чтобы проверить, работает ли Программа. Синтекс для строки запуска равен 9.0003

  sudo ./fm_transmitter [-f частота] [-r] имя файла



Так как нам нужна частота 100 МГц и мы воспроизводим файл star_wars.wav, строка будет

  sudo ./fm_transmitter -f 100 -r star_wars.wav

Тестирование вашего Raspberry Pi FM Transmitter

После того, как мы получим сообщение, показанное выше, вы запустите программу. антенну к контакту 4 GPIO Pi, я использовал обычный соединительный провод, и он у меня работал нормально. Изображение моей установки показано ниже.



Теперь все, что осталось сделать, это взять FM-радио и настроить его на частоту 100 МГц, и вы сможете услышать транслируемую музыку «Звездных войн». После того, как вы проверили работу, вы можете заменить тему «Звездных войн» любой желаемой музыкой или голосовой записью и воспроизвести ее, используя ту же команду, что и на шаге 5.

Хотя проигрывать предварительно записанные музыкальные клипы весело, было бы еще интереснее, если бы мы могли транслировать голос в прямом эфире с помощью этого FM-передатчик Raspberry Pi 3 . Это также может быть достигнуто с помощью той же программы. Просто подключите микрофон к USB-порту Pi и измените командную строку запуска. Вы можете обратиться к странице github для получения дополнительной информации об этом. Если у вас есть какие-либо проблемы с тем, чтобы заставить это работать, используйте строку комментариев ниже на форумах.

Как построить любительское радио с нуля?

Радиолюбитель, также известный как любительское радио, является популярным средством связи. Он передает сообщения на расстоянии и обращается к широкому кругу пользователей с уникальными потребностями.

Некоторые люди, например, моряки и путешественники, носят с собой радиолюбители для экстренных случаев и вызовов SOS. У других есть радиолюбители, чтобы экспериментировать и изучать радиотехнику.

Однако не каждый может позволить себе радиолюбительскую радиостанцию. В результате появляются самодельные радиолюбители.

Радиолюбитель можно сделать самостоятельно. Да, вы правильно прочитали! Изучение того, как построить радиолюбительскую радиостанцию ​​с нуля, — это не высшая математика, хотя это потребует времени и усилий. Кроме того, вы можете весело провести время и многому научиться в процессе сборки.

Чтобы собрать радиолюбитель самостоятельно, важно знать необходимые материалы и этапы сборки, которые мы раскроем в этой статье. Так чего же ты ждешь? Продолжайте читать, чтобы понять окончательный ответ.

Содержание

• Создание радиолюбителя с нуля (3 шага в деталях)
• Подготовка
• Пошаговые инструкции
  • Шаг 1. Ознакомьтесь с различными частями радиолюбителя
  • Шаг 2 : Получите лицензию, чтобы стать законным радиолюбителем
  • Шаг 3. Соберите полностью работающую схему
• Основные советы по созданию собственного радиолюбителя
• Заключение

Создание радиолюбителя с нуля (3 шага в деталях)

2 радио не должно быть сложным. Вам просто нужно внимательно прочитать следующие разделы и следовать им слово за словом. Тогда у вас будет самодельный радиолюбитель в кратчайшие сроки.

Подготовка

Подготовьте следующее для сборки собственного радиолюбителя:

1. Комплект для сборки радиолюбителя или монтажной платы

2. Набор ручных инструментов (если не входит в комплект)

• • Отвертка А
  • Паяльник
  • Пара плоскогубцев
  • Кусачки
  • Инструмент для зачистки проводов

3. Просторное рабочее место с хорошим освещением

4. Увеличительное стекло (необязательно): Когда у вас есть материалы, перечисленные выше, вы готовы перейти к шагам, описанным в следующем разделе.

Пошаговые инструкции

Шаг 1. Обратите внимание на различные части радиолюбителя

Любительский радиоприемник представляет собой систему компонентов, работающих вместе. В частности, передатчик, приемник, антенна и антенный тюнер составляют основную часть радиолюбителя.

• Передатчик и приемник

Эти два компонента идут рука об руку и часто называются приемопередатчиком. Вы можете получить их по отдельности или вместе на одном гаджете. Последний вариант менее удобен и экономичен, зато можно более внимательно изучить компоненты.

Эта часть радиолюбителя посылает и принимает сигналы, которые позже преобразуются в звуковые сообщения или данные.

• Антенна

Этот компонент обычно представляет собой металлический стержень или тарелку. Он улавливает радиоволны и преобразует их в электрические сигналы, которые затем передаются в радиосистему. Вы можете легко найти антенны на нишевом рынке радиоаксессуаров.

Они относительно доступны по цене, поэтому вам не нужно беспокоиться о том, чтобы опустошить свой кошелек из-за них. Тем не менее, очень важно, чтобы у вас была качественная антенна. При выборе учитывайте материалы конструкции и репутацию производителя!

Вы можете выбрать один из двух типов: всенаправленная и направленная антенна. Как правило, радиолюбители предпочитают всенаправленные антенны, но имейте в виду, что они немного дороже, чем направленные антенны.

• Антенный тюнер

Этот компонент расположен между антенной и передатчиком. Он отвечает за усиление передачи мощности, что, в свою очередь, оптимизирует производительность и эффективность радиолюбителя.

Он делает это на линии передачи путем корреляции импеданса радиоблока с импедансом антенны. Без антенного тюнера не только мощность будет частичной, но и мощность может отражаться обратно в фидер и повышать напряжение, тем самым вызывая повреждение передатчика.

Шаг 2: Получите лицензию, чтобы стать законным оператором радиолюбителя

Это относится к лицензии, которую вы должны получить, чтобы использовать вашу радиолюбительскую радиостанцию. Есть три типа, которые вы можете получить:

• Начальный уровень

Также называется технической лицензией. С этим типом разрешения вы можете использовать только несколько КВ-диапазонов. Плюс нельзя участвовать в дальней связи.

Вам необходимо выполнить экзамен из 35 вопросов по теории радио, чтобы продемонстрировать компетентность. Затем вы можете наслаждаться доступом к частотам выше 30 мегагерц. Это означает, что вы можете общаться локально в Северной Америке.

• Средний уровень

Это также называется общим классом. Вы можете получить эту лицензию, если сдадите экзамен из 35 вопросов и еще один письменный экзамен по технике. Затем вы получаете доступ к более широкому диапазону HF-диапазонов. Средний уровень — это место, где селится большинство любителей радиолюбителей.

• Продвинутый уровень

Это самый высокий уровень, который вы можете получить. Однако получить его непросто. Во-первых, вам нужно будет сдать лицензионный экзамен из 50 вопросов. Затем вы станете радиолюбителем, которому будет предоставлен доступ ко всем доступным диапазонам и режимам.

Независимо от типа лицензии, к которой вы стремитесь, найдите время для изучения. В Интернете есть множество ресурсов, которыми вы можете воспользоваться для подготовки и сдачи экзамена.

Связанный:

• 5 причин, по которым вам нужна лицензия на любительскую радиосвязь.
• Как получить лицензию радиолюбителя?
• Как продлить лицензию радиолюбителя?

Шаг 3: Соберите полную рабочую схему

Для начала вы должны ознакомиться с принципиальными схемами и понять, как работает каждый из компонентов. В то же время дважды проверьте наличие необходимых компонентов. Используйте для этого ресурсы в Интернете.

Когда у вас будут достаточные знания и вы будете уверены, что сможете продолжить, вы можете начать собирать схему самостоятельно. Здесь вы можете приобрести базовый комплект и перейти к более сложным.

Если вы не любите готовые наборы, вы можете спроектировать, распечатать и изготовить собственную печатную плату с помощью программы Proteus. Сначала сделайте прототип, а затем уже официальный. Это даст вам возможность совершать ошибки и учиться на них. Так что не бойтесь экспериментировать.

Самостоятельное создание радиолюбителя с нуля — это опыт проб и ошибок. Одно можно сказать наверняка: с первого раза у вас не получится. Таким образом, не расстраивайтесь, если вам придется разбирать детали и перезапускать.

На самом деле самое интересное в самой части обучения и сборки! Будьте терпеливы, дотошны и целеустремленны. Сделать любительское радио непросто, но будьте уверены, что это вознаграждает.

Основные советы по созданию собственного радиолюбителя

• Если вы новичок в работе с радио, не используйте комплекты для поверхностного монтажа, а выбирайте комплекты с предварительно смонтированной технологией.
• При выборе комплекта убедитесь, что вы остановились на комплектах со шкафом и блоком питания. Хотя в некоторых комплектах на рынке их нет, они все равно заставят вас чувствовать себя комфортно.
• Убедитесь, что при припаивании электрических элементов или клемм к цепи вы не меняете их местами.
• Обеспечьте надлежащее заземление перед работой с любыми деталями, чтобы не повредить чувствительные компоненты, такие как конденсаторы.
• Переоцените то, что вы сделали, прежде чем привносить какое-либо напряжение в картину. В противном случае вы рискуете повредить чувствительные компоненты.
• Полезно иметь эксперта по радиолюбительству для руководства и наставника. Поэтому подумайте о том, чтобы обратиться за поддержкой к радиолюбительскому сообществу и соответствующим форумам. Вы, несомненно, оцените идеи, опыт, советы и помощь, которые могут предоставить другие.

Заключение

Вот оно! Подробное руководство по сборке радиолюбителя с нуля. Если вам удалось сделать радиолюбитель своими руками с помощью нашей статьи, поделитесь с нами своим опытом в комментариях.

Кроме того, дайте нам знать о любых других интересных идеях в процессе сборки, чтобы еще больше усовершенствовать и улучшить то, что у нас есть.
