Как соединить два кабеля витой пары: 4 эффективных способа

Как правильно соединить два кабеля витой пары. Какие методы соединения наиболее надежны. Какие инструменты понадобятся для соединения витой пары. Какие ошибки нельзя допускать при соединении сетевых кабелей.

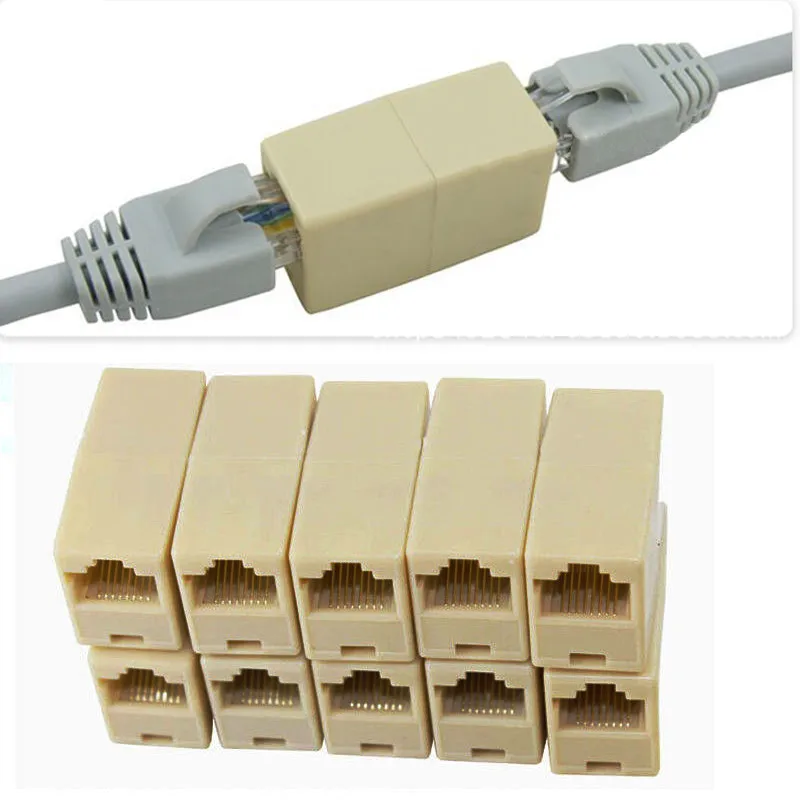

Способ 1: Соединение с помощью коннектора RJ45

Простейший способ соединить два кабеля витой пары — использовать специальный коннектор RJ45. Это небольшое устройство с двумя гнездами, в которые вставляются концы соединяемых кабелей.

Преимущества данного метода:

• Простота использования — не требует специальных навыков
• Скорость соединения — займет буквально пару минут
• Низкая стоимость коннектора

Недостатки:

• Возможна потеря сигнала на соединении
• Не очень надежно при механических воздействиях
• Подходит только для кабелей с уже обжатыми коннекторами RJ45

Как правильно соединить кабели с помощью коннектора RJ45:

1. Вставьте концы обоих кабелей в гнезда коннектора до щелчка
2. Убедитесь, что кабели надежно зафиксированы в коннекторе
3. Проверьте работоспособность соединения

Способ 2: Скрутка проводников

Этот метод подходит для временного соединения кабелей в экстренных ситуациях, когда нет специальных инструментов.

Алгоритм соединения скруткой:

1. Снимите внешнюю изоляцию с концов обоих кабелей на 3-4 см
2. Разберите витые пары и зачистите изоляцию с каждого проводника
3. Соедините одинаковые по цвету проводники скруткой
4. Изолируйте места соединения изолентой
5. Обмотайте изолентой весь участок соединения кабелей

К недостаткам данного способа можно отнести:

• Ненадежность соединения
• Высокая вероятность окисления и потери контакта со временем
• Несоответствие стандартам при прокладке СКС

Способ 3: Пайка проводников

Более надежным методом по сравнению со скруткой является пайка проводников. Для этого потребуются следующие инструменты:

• Паяльник
• Припой
• Флюс
• Изоляционная лента

Процесс пайки кабелей витой пары:

1. Зачистите концы кабелей и разберите витые пары
2. Зачистите изоляцию с проводников
3. Скрутите и спаяйте между собой одинаковые по цвету проводники
4. Изолируйте места пайки термоусадочными трубками
5. Изолируйте все соединение целиком

Преимущества пайки по сравнению со скруткой:

• Более надежное электрическое соединение
• Лучшая защита от окисления
• Меньшее сопротивление в месте соединения

Однако и этот способ не лишен недостатков — он требует навыков пайки и занимает больше времени.

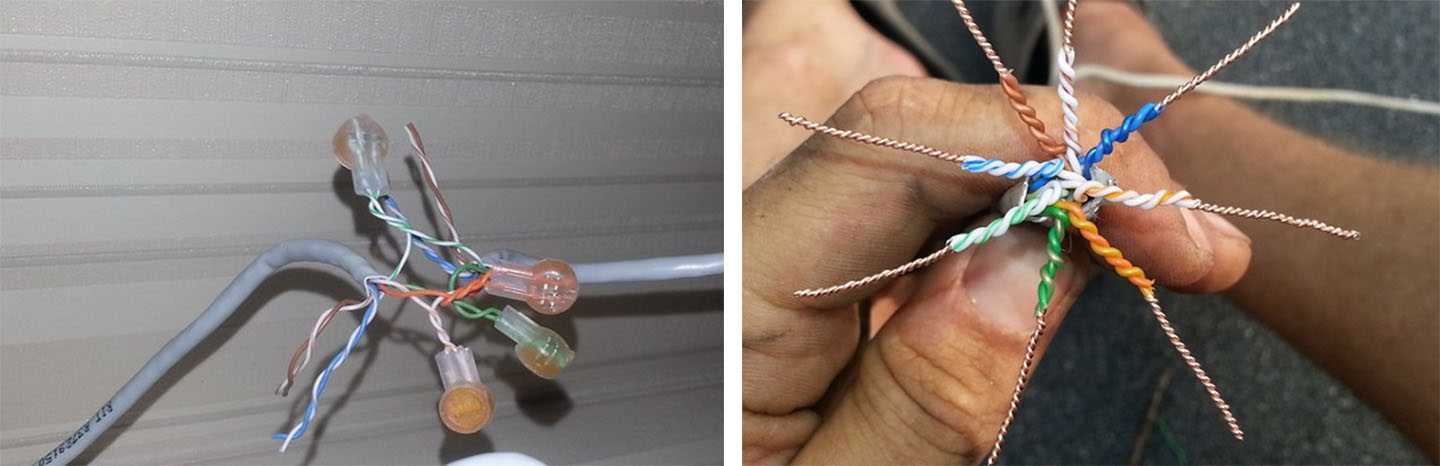

Способ 4: Соединение с помощью клеммных колодок

Надежным и относительно быстрым способом соединения витой пары является использование специальных клеммных колодок (скотчлоков). Это небольшие пластиковые изделия с металлическими контактами внутри.

Порядок соединения с помощью скотчлоков:

1. Снимите внешнюю изоляцию с концов кабелей
2. Разложите проводники в нужном порядке
3. Вставьте проводники в скотчлоки в соответствии с цветовой маркировкой
4. Обожмите скотчлоки с помощью плоскогубцев
5. Изолируйте место соединения

Преимущества данного метода:

• Быстрота соединения
• Не требуется зачистка проводников
• Надежная фиксация и изоляция контактов
• Возможность быстрого разъединения при необходимости

Недостатки — несколько большие габариты соединения и более высокая стоимость скотчлоков по сравнению с другими методами.

Какой способ соединения витой пары выбрать?

Выбор оптимального метода соединения кабелей витой пары зависит от ряда факторов:

• Назначение кабельной системы
• Требования к надежности
• Условия эксплуатации
• Наличие инструментов и навыков
• Временные ограничения

Для профессиональной прокладки структурированных кабельных систем рекомендуется использовать заводское оборудование — патч-панели, розетки, соединительные модули. Это обеспечит наилучшее качество соединения и соответствие стандартам.

Для временных решений подойдут более простые методы вроде коннекторов RJ45 или скотчлоков. Пайка и скрутка допустимы только в крайних случаях при отсутствии других вариантов.

Ошибки при соединении витой пары

При самостоятельном соединении кабелей важно избегать следующих распространенных ошибок:

• Нарушение последовательности проводников
• Недостаточная изоляция соединений
• Использование разных стандартов обжима на концах кабеля
• Чрезмерная расплетка витых пар
• Повреждение проводников при зачистке

Любая из этих ошибок может привести к ухудшению качества сигнала или полной неработоспособности соединения. Поэтому при отсутствии опыта лучше обратиться к специалистам.

Инструменты для соединения витой пары

Для профессионального соединения кабелей витой пары могут потребоваться следующие инструменты:

• Обжимной инструмент (кримпер)
• Нож для разделки кабеля
• Инструмент для заделки кабеля в кросс (ударный)
• Тестер кабеля
• Стриппер для снятия изоляции

При наличии соответствующих навыков с помощью этих инструментов можно быстро и качественно соединять кабели витой пары в соответствии со всеми стандартами.

Заключение

Соединение кабелей витой пары — важная задача при монтаже компьютерных сетей. Существует несколько способов выполнить это соединение, каждый из которых имеет свои преимущества и недостатки. При выборе метода стоит учитывать требования к надежности, условия эксплуатации и имеющиеся навыки.

Для ответственных участков сети рекомендуется использовать профессиональное оборудование и инструменты. В домашних условиях допустимо применение более простых решений вроде соединительных модулей. Главное — соблюдать технологию и не допускать распространенных ошибок при монтаже.

Как соединить витую пару — 4 способа

Умение нарастить сетевой кабель самому пригодится, если нужно удлинить или починить шнур, а обращаться к мастеру неохота.

Рассказываем о способах соединения витой пары и даем простые инструкции.



Метод №1: Скручивание проводников

Этот способ заключается в соединении проводников, которые имеют одно назначение, посредством скручивания и дальнейшей изоляции жил. Такой подход используется, когда необходимо распределить шнуры в распаечных коробах, а также при подключении розеток или же выключателей. Применяется он и тогда, когда нужно соединить разорванную электроцепь.

Провода соединяются по той же технологии: четырех или восьмижильный шнур разбирают на проводники, а затем одинаковые жилы соединяют друг с другом.

Стоит отметить, что подобное соединение может повлечь за собой затухание сигнала. Впрочем, этот метод подойдет как временное решение, поскольку провод все же будет работать.

Что понадобится для скрутки:

• стриппер;
• инструмент для удаления оплетки;
• оловянный припой около 0,3-0,5 мм;
• спички;
• термоусадка 1,5 мм до нагревания, после — 0,75 мм;
• изолента.



Теперь займемся собственно скруткой:

1. Зачищаем оба кабеля от наружной изоляции: снять нужно 3-4 см оболочки.
2. Разбираем проводники и зачищаем их. Одинаковые по цвету жилы скручиваем друг с другом.
3. Ровняем кончики.
4. Обматываем припоем.
5. Скрученные концы нагреваем огнем и изолируем их термоусадкой.
6. Выполняем монтаж изоленты.

Если все получится аккуратненько, шнур практически не изменит форму. Это позволит протянуть его через отверстие в стене или же спрятать в плинтус.

Совет: как можно раньше замените полученный кабель целым заводским проводом.

Метод №2: Пайка

Если умеете обращаться с паяльником, этот способ — для вас. Он позволит создать надежное соединение и не менять провод впоследствии.

Для спайки шнуров понадобится стандартный паяльный набор, состоящий из собственно паяльника, припоя, флюса и зачистного инструмента. Также потребуются изоляционные материалы: термоусадочная трубка, изоляционная лента.

Как паять сетевой провод:

1. Снять с отрезков шнура наружную оболочку. Ее можно не только обрезать, а и немного разрезать вдоль и загнуть. Потом изоляцию можно вернуть на место.
2. Разобрать пары жил и зачистить их от изоляции. Сделать это лучше с помощью стриппера, поскольку кусачки или нож могут повредить проводники.
3. Скрутить пары одинаковых жил обоих шнуров, ориентируясь на цвет изоляции, и срезать лишнее.
4. Спаять скрученные жилы: нагреть, равномерно нанести припой по месту, где была выполнена скрутка.
5. Каждый спаянный провод заизолировать по отдельности, а потом — все вместе: участок коммутации хорошенько обматываем изолентой. Оголенных зон быть не должно.

Важно! Соединенные таким способом кабели нельзя размещать в сырых помещениях, и уж тем более на улице. Если этого не избежать, следует по-максимуму герметизировать место спайки, воспользовавшись полимерным гибким рукавом.

Метод №3: Соединение с помощью клеммы

В электрике, как слаботочной, так и силовой, используются специальные клеммы — скотчлоки, с помощью которых соединяют шнуры друг с другом. Такие аксессуары представляют собой изделия, выполненные из пластика, и оснащенные контактами из металла.

Материал приспособлений не повреждается растворителями. Внутри свободное пространство клемм заполнено гелем. Он защищает контакты от влаги.

Главное достоинство скотчлоков заключается в экономии времени: не нужно зачищать провода, обматывать место коммутации изолентой. Однако это касается только тех шнуров, которые будут располагаться в плинтусе, стене или коробе.



Как использовать:

• Снять верхнюю оплетку с обоих концов кабеля.
• Подготовить проводники к обжимке, разложив жилы.
• Установить клеммы.
• Поочередно обжать все жилы.



Полученное соединение будет похоже на гирлянду, поскольку скотч-локи будут торчать, а компактно спрятать их не получится. Однако за герметичность переживать не придется: хотя выглядеть коммутация будет неаккуратно, надежности хватит. Но стоит учитывать, что работать такой провод будет так же, как и восстановленный посредством скрутки.

Метод №4: Соединитель

Существует простой способ, заключающийся в использовании специального устройства — адаптера, выполненного в виде компактной коробочки. Такие аксессуары стоят недорого, отличаются простотой в применении.

Для использования переходников есть условие: чтобы скрепить два отрезка шнура, необходимы не только адаптеры, а и коннекторы: компьютерные вилки для выполнения коммутации. Другими словами, такой метод можно применять только с опрессованными шнурами.

Кабель обжимается коннекторами по прямой или же перекрестной схеме соединения внутренних жил. Выбирать схему следует, основываясь на назначении проводов.



Сделать провод длиннее, используя соединители rj-45, нетрудно: в порты, которые расположены по обеим сторонам приспособления, необходимо вставить коннекторы наших патч-кордов.

Примечание: существуют и специальные сращиватели витой пары, которые напоминают вышеуказанные переходники. Однако тут необходимо заделывать проводники в переходник с помощью специального инструмента. Так что потребуются навыки.



Нарастить интернет-кабель можно несколькими способами. Скрутка и клеммы — довольно простые, однако, являются скорее временным решением проблемы. Пайка — очень надежный метод, который впрочем требует навыков использования паяльника. А вот применение соединителей представляет собой весьма простой способ.



Как соединить витую пару?

23 7 2019

Существует несколько вариантов соединения любых проводов, в том числе витую пару.

• Способ №1

Скрутка. Данный метод  не требует абсолютно никаких вложений. Однако, длинна размотки пар не по стандарту и ненадежность соединения могут сыграть против Вас. Сбои при передаче данных, потеря контакта при любом механическом воздействии на кабель, потеря производительности — эти несколько последствий которые непременно возникнут со временем если использовать данный вариант соединить витую пару. К слову, профессиональные монтажники никогда не прибегнут к подобному решению, если конечно дорожат репутацией

• Способ №2

Спайка. Єто решение уже лучше чем простая скрутка. Но реализация такого соединения требует определенной сноровки и мастерства владения паяльником. К тому же, место спайки необходимо заизолировать. Представьте, как неудобно обматывать изолентой каждую пару. Такой вариант также принадлежит к кустарным методам соединения витой пары

• Способ №3

Соединение жил витой пары с помощью скотчлоков. Это уже можно квалифицировать как полу-профессиональный. К нему прибегают когда под рукой нет соединительных коробок. Гель внутри скотчлока надежно изолирует соединение от проникновения влаги и воздуха.

После непосредственного обжима, соединения витой пары необходимо зафиксировать изолентой. Из недостатков данного  метода следует выделить: ненадежность соединения при механическом воздействии на кабель. При определенном усилии провод может попросту выскочить из скотчлока. Также следует отметить эстетическую сторону. Жгут обмотанных изолентой проводов со скотчлоками не всегда впишется в интерьер или поместится в короб.

В общем, этот вариант соединения витой пары имеет право быть, однако является полевым способом которым пользуются профессионалы если в наличии нет других специальных устройств. А именно:





Для качественного соединения жил витой пары UTP и FTP используются соединительные коробки. Внутри расположена печатная плата с врезными контактами IDC. Заделка жил осуществляется аналогично заделке в патч-панель или модуль keystone.

Данный вариант соединить витую пару является рекомендованным стандартами по СКС. При его использовании соединение имеет максимальную производительность, минимальные потери сигнала и является единственным правильным методом соединения двух сегментов витой пары

---

Когда стоит задача соединить витую пару, которая уже обжата коннекторами RJ-45, то кустарные методы здесь бессильны. Для таких случаев существует соединительная коробка для коннекторов. Данная модель подойдет для соединения как экранированной витой пары, так и не экранированной. Внутри также печатная плата к которой припаяны контакты разъемов. При использовании данного устройства потери сигнала абсолютно минимальны

---

Продолжая тему соединения витой пары, нельзя не обратить внимание на вопрос разветвления телефонного кабеля с коннекторами RJ-12. Точнее, как при наличии одного порта телефонной розетки подключить к ней до 3-х офисных устройств? Осуществлять эти задачи призван разветвитель RJ-12. Он имеет один разъем для подключения в телефонную розетку и 3 телефонных гнезда на выходе

---

Реализовать задачу из одного порта RJ-45 на 4 пары сделать два по 2 пары, например для голосовых приложений — может специальное устройство Y-адаптер. Основная его функция — преобразование одной 4-парной розетки в две индивидуальные 2-х парные 8-позиционные розетки. Стоит отметить, что из одного порта раздающего интернет, например на модеме, с помощью данного устройства сделать два раздающих интернет — не получится. Для этого нужен маршрутизатор или сетевой коммутатор



Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Можно ли соединять кабели Ethernet?

Раскрытие партнерской информации: как партнер Amazon я зарабатываю на соответствующих покупках.

Мы все сталкивались с тем, что кабеля Ethernet, необходимого для подключения наших устройств к домашней сети, было недостаточно. Это заставило меня задуматься о том, можно ли соединить кабели Ethernet, чтобы сделать их длиннее, или есть ли альтернативы получше.

Кабели Ethernet можно соединить с помощью соединителя RJ45 с двумя гнездовыми разъемами, если оба кабеля уже подключены. Один конец каждого кабеля Ethernet необходимо вставить в соединитель до щелчка. Однако использование соединителя может привести к потере сигнала в кабелях.

Хотя с помощью соединителя RJ45 можно соединить два кабеля Ethernet вместе, это не лучшее решение. Давайте рассмотрим некоторые альтернативы, чтобы определить наилучший способ получить необходимую длину кабеля Ethernet.

Используйте переходник RJ45

Скрутите провода вместе

Спаяйте длины вместе

Получите кабель Ethernet большей длины

Используйте сетевой коммутатор

Заделайте собственные отрезки кабеля

Последние мысли

Использование соединителя RJ45

Самым дешевым и простым способом соединения кабелей Ethernet, несомненно, является использование соединителя RJ45 .

Соединитель RJ45 представляет собой небольшое устройство, обычно изготовленное из пластика, с двумя розетками RJ45 на каждом конце.

Они предназначены для соединения двух кабелей Ethernet вместе и могут быть особенно полезны при наличии двух кабелей меньшей длины.

По сути, он превращает два более коротких отрезка в один более длинный кабель.

Соединители RJ45 действительно нельзя сделать проще в использовании.

Просто возьмите один из ваших Ethernet-кабелей и подключите один конец к одному из гнезд на соединителе, пока не услышите щелчок.

Повторите этот процесс с одним отрезком кабеля, и вы обнаружите, что муфта находится между обеими отрезками.

Последним шагом будет подключение других концов каждого кабеля к нужному месту, будь то маршрутизатор, сетевой коммутатор или конечное устройство, такое как ПК.

Чтобы отсоединить кабели от соединителя, удерживайте язычок на конце кабеля, вытягивая его.

При использовании соединителя следует отметить, что оба конца кабелей Ethernet уже должны быть терминированы.

Это означает, что у них будет разъем RJ45 на конце, который был обжат, чтобы удерживать его на месте. По сути, никаких проводов не останется открытыми.

Да, соединители Ethernet идеальны, учитывая простоту их использования и стоимость их покупки всего несколько долларов, но это не лучшее решение.

Соединение кабеля Ethernet с разъемом RJ45, вероятно, повлияет на сигнал, проходящий по обоим участкам кабеля, поэтому я считаю их использование идеальным временным решением, но не постоянным решением.

Скрутите провода вместе

Еще один бюджетный способ соединения кабелей Ethernet — зачищение провода и скручивание внутренних проводов вместе.

Этот процесс сначала включает в себя удаление части внешней оболочки, которая защищает скрученные медные провода внутри, обнажая их.

После того, как это будет сделано на обеих длинах кабеля, и у вас будет приличное количество проводов для работы, вам нужно будет скрутить оба комплекта внутренних проводов вместе, чтобы они выглядели так, как если бы они были одной длины.

Когда вы будете довольны тем, что они настолько безопасны, насколько это возможно, обмотайте соединение изолентой.

Я считаю, что этот вариант подходит, чтобы избавить вас от затруднительного положения, пока вы организуете более постоянное решение.

Определенно не стоит пытаться использовать это в долгосрочной перспективе, особенно если учесть, что провода только скручены вместе и могут отсоединиться при перемещении.

Мало того, скрученные провода рано или поздно выйдут из строя из-за коррозии.

Я бы посоветовал использовать этот метод, чтобы быстро начать работу, если вам нужно, но как можно скорее найдите более надежное и более постоянное решение.

Припаяйте отрезки вместе

Альтернативой, которую можно использовать, если у вас есть оголенные провода для работы, является попытка пайки обоих отрезков кабеля вместе.

Применяются те же шаги, которые я описал выше, но вместо того, чтобы скручивать провода вместе и надеяться, что изолентой удержит их на месте, вы должны вместо этого спаять провода вместе.

Этот метод будет означать, что ваш импровизированный кабель Ethernet, вероятно, прослужит немного дольше, но я бы не рекомендовал пытаться использовать его, если вы действительно не знаете, что делаете.

Опять же, этот способ соединения Ethernet-кабелей может использоваться для относительно быстрого запуска и работы, но все равно нужно искать лучшее, более надежное решение.

Приобретите кабель Ethernet большей длины

Если у вас есть только два коротких кабеля и вам нужен один немного длиннее, почему бы просто не купить его?

Его покупка может стоить немного, но невероятно легко достать Ethernet-кабель , который уже оснащен разъемом и бывает различной длины и цвета.

Я рассматриваю это как один из тех случаев, когда проще и менее напряжно купить решение, чем мучиться с попытками соединить два отрезка кабеля, но все равно не получается так, как хотелось бы.

Использование сетевого коммутатора

Одним из лучших долгосрочных решений для соединения кабелей Ethernet является их непрямое соединение путем размещения сетевой коммутатор между ними.

Существует большое разнообразие сетевых коммутаторов, покупка некоторых из которых стоит несколько сотен долларов, но для соединения кабелей Ethernet простой и недорогой коммутатор Ethernet отлично подойдет.

Неуправляемые коммутаторы — это устройства plug and play, поэтому все, что вам нужно сделать, это подать на них питание, и они сразу же начнут работать.

Вместо того, чтобы подключать любой конец обоих кабелей к разъемам RJ45 на соединителе, вы подключаете их к свободному порту на коммутаторе.

Коммутаторы часто имеют светодиодные индикаторы, указывающие на то, что устройство было успешно подключено и передает данные, поэтому будет легко определить, работает оно или нет.

Учитывая, что коммутатору, несомненно, потребуется питание от сети переменного тока , вам необходимо подумать о том, где он будет располагаться по отношению к розетке.

Бесполезно использовать коммутатор, если у вас нет другого выбора, кроме как расположиться рядом с розеткой только для того, чтобы обнаружить, что существующая длина кабеля Ethernet, которая у вас есть, не достает до нее.

При этом вы всегда можете подключить переключатель к удлинителю, что даст вам больше свободы действий при размещении переключателя.

Заделка собственных отрезков кабеля

Решение, которое я всегда рекомендую и которое я лично делаю в своей домашней сети, заключается в заделке собственных отрезков кабеля Ethernet.

Для этого потребуется несколько инструментов и немного времени и денег, но, на мой взгляд, это лучший вариант.

Первым шагом будет покупка коробки кабеля Ethernet общей длиной около 1000 футов. инструмент и несколько разъемов RJ45.

Не вдаваясь в подробности того, как на самом деле заделывать кабель, скажем, что инструменты для зачистки проводов используются для обнажения отдельных проводов, которые затем располагаются в правильном порядке и обрезаются по размеру.

Провода в правильном порядке вводятся в разъем RJ45 до упора.

Наконец, разъем и провод, идущий к нему, подаются в обжимной инструмент, который вы сжимаете вместе, пока не услышите, что разъем обжат.

Если вы ничего не слышите, но прикладываете достаточное усилие, вы сможете убедиться, что обжим прошел успешно, взглянув на то, где провода подходят к разъему. Вы также не сможете снять разъем, если попытаетесь осторожно потянуть его.

Способность терминировать кабель Ethernet не только является отличным навыком для изучения, но и означает, что вы можете получить именно ту длину, которая вам нужна, без слишком сильного натяжения или слишком большого провисания.

Кабель длиной 1000 футов также имеет большое значение, так что вам не придется некоторое время беспокоиться о дополнительных кабелях.

Любой кабель, который вы не используете, остается свернутым в коробке, поэтому его можно легко убрать и выкупить только тогда, когда вам нужно создать кабель новой длины.

Этот метод, на мой взгляд, лучший.

Заключительные мысли

Если вы хотите соединить кабели Ethernet вместе, я бы посоветовал забыть о попытках и вместо этого получить кабель точной длины, который вам нужен, на максимальное расстояние 100 м или 328 футов .

Если это невозможно или вы не хотите подключать собственный Ethernet-кабель, следующим лучшим вариантом будет размещение сетевого коммутатора или соединителя RJ45 между обеими частями кабеля.

Переключатель, вероятно, является лучшим путем, но вы будете ограничены тем, где вы можете разместить его по отношению к доступной розетке питания, тогда как при использовании соединителя вы, скорее всего, испытаете некоторое ухудшение сигнала.

Если вам понравилась эта статья и вы сочли ее полезной, вот некоторые другие, которые вы должны проверить:

• Водонепроницаемы ли кабели Ethernet
• Следует ли отключать Wi-Fi при использовании Ethernet?
• Лучший кабель Ethernet для игр: Руководство покупателя
• Может ли кабель Ethernet ограничивать скорость?
• Power over Ethernet: что это такое и как это работает?

Кабели типа «витая пара» — значение, применение, категории и часто задаваемые вопросы

Электрика сигналы проходят по различным сетевым путям или носителям. Один из таких популярных и среди самым старым сетевым носителем является витая пара . Этот кабель обычно используется для телефонная связь и современные сети Ethernet. В этом блоге обсуждается характер, использование, категории и типы этих кабелей.

Что такое кабель витая пара?

Содержание

• 1 Что такое кабель витая пара?
• 2 Для чего используются кабели с витой парой?
• 3 ЛВС
• 4 Сети Ethernet
• 5 Линии DSL
• 6 Телефонные линии
• 7 Системы видеонаблюдения
• 8 Какие категории витой пары?
• 9 Два типа кабелей с витой парой
• 10 Часто задаваемые вопросы
• 11 В чем разница между UTP и STP?
• 12 Сколько жил в витой паре?
• 13 Что такое кабель CAT6 STP?
• 14 Что такое LAN UTP?
• 15 В чем разница между витой парой и коаксиальным кабелем?
• 16 Чем витая пара лучше коаксиального кабеля?

Как название предполагает, что кабель с витой парой состоит из пар проводов, образующих цепь для передачи данных. Провода представляют собой изолированные жилы, обычно изготовленные из медь и скручены вместе. Один проводник используется для передачи сигнала, а другой используется только в качестве заземления.

Два параллельных проводники имеют высокую степень перекрестных помех или шумов. Витые провода значительно уменьшают перекрестные помехи в соседних парные кабели. Давайте посмотрим, как.

Магнитное поле возникает вокруг провода всякий раз, когда по нему протекает электрический ток. Два одинаковые провода, близко расположенные в электрической цепи, генерируют одинаковые и противоположные магнитные поля. Два магнитных поля компенсируют или сводят на нет друг друга. а также любые внешние магнитные поля. Таким образом, при скручении двух проводов усиливает этот эффект отмены и обеспечивает самозащиту для пары провода.

Для чего используются кабели с витой парой?

ЛВС

Кабель с витой парой используется для подключения компьютеров, коммутаторов, маршрутизаторов, принтеров, IP-камер и устройств PoE в локальной сети. Они бывают разных категорий: кабели Cat5e, Cat6, Cat6A и Cat8.

Сети Ethernet

Стандарт Ethernet используется для подключения компьютеров к локальной сети. Самый распространенный В настоящее время используются кабели Ethernet с витой парой:

• 100BASE-TX или Fast Ethernet (скорость передачи 100 Мбит/с)
• 1000BASE-T или Gigabit Ethernet (скорость 1 Гбит/с)


Линии DSL

DSL или цифровые абонентские линии — это интернет-соединения, использующие стандартные телефонные линии. Они были разработаны только для голосовых сигналов и поэтому имеют ограничения по скорости передачи данных и полосе пропускания.

Телефонные линии

Происхождение витых пар восходит к их использованию в телефонных линиях.

Системы видеонаблюдения

Камеры видеонаблюдения камеры с замкнутым контуром, которые передают AV-сигналы на беспроводной приемник. IP камеры видеонаблюдения используют кабели Ethernet Cat5e.

Какие категории витой пары?

ОВОС имеет классифицировал кабели витой пары на семь отдельных категорий —

• Категория 1 или Кат. 1 — кабели UTP со скоростью передачи данных <0,1 Мбит/с, используемые в телефонных линиях
• Категория 2 или Кат. 2 − Кабели UTP со скоростью передачи данных 2 Мбит/с, используемые в линиях передачи
• Категория 3 или Кат. 3 − Кабели UTP со скоростью передачи данных 10 Мбит/с, используемый в локальных сетях или 10baseT Ethernet
• Категория 4 или Cat 4 — кабели UTP со скоростью передачи данных 20 Мбит/с, используемые в сетях Token Ring
• Категория 5 или Cat 5 — кабели UTP со скоростью передачи данных 100 Мбит/с, используется в локальных сетях или 100baseT Ethernet
• Категория 5e или Cat 5e – 1000baseT Ethernet со скоростью передачи данных 1000 Мбит/с
• Кабели категории 6 или 6 − UTP со скоростью передачи данных 200 Мбит/с, используется в высокоскоростных локальных сетях
• Категория 7 или Кат. 7 — STP используется в сверхскоростном Gigabit Ethernet.

Два типа кабелей с витой парой

Неэкранированная витая пара или UTP : Кабель UTP имеет четыре пары или восемь цветовых кодов. медные провода скручены вместе и покрыты пластиковой оболочкой. Их электромагнитные помехи подавляются за счет эффекта скручивания. УТП кабели в основном используются в локальных сетях, телефонных проводах и кабелях Ethernet.

Экранированная витая пара или STP: В кабеле STP используется методы скручивания проводов, экранирования и подавления. Каждая пара проводов покрыты металлической фольгой. Затем четыре пары проводов покрываются внешняя металлическая оплетка. Кабели STP уменьшить перекрестные помехи как внутри кабеля с попарным соединением, так и от снаружи кабеля.

Часто задаваемые вопросы

В чем разница между UTP и STP?

УТП и STP экранированные и неэкранированные кабели витая пара . Кабели UTP имеют восемь проводов, скрученных вместе, чтобы уменьшить шум, создаваемый внешним источником за счет эффекта подавления. СТП-кабели также имеют четыре пары витых пар, но заключены в дополнительный сетчатый щит. Экран защищает от электромагнитных помех и устраняет перекрестные помехи. Кабели UTP дешевле, легче и поддерживают более низкие скорости. чем кабели STP.

Сколько жил в витой паре?

Каждый Витая пара представляет собой пару двух изолированных медных проводов, скрученных вместе. По сравнению с нескрученной симметричной парой или одиночным проводом, витая парный кабель уменьшает электромагнитные помехи, существующие в проводе пары, а также перекрестные помехи между соседними парами. Александр Грэм Белл дал концепция витой пары.

Что такое кабель CAT6 STP?

CAT6 Кабель STP — это категория кабелей STP. Они лучше всего подходят для сетевых кабелей. в сценариях, где слишком много внешних помех. У них есть доп. покрытие над проводкой экранированной витой пары. Это защищает передачу среды от любых электромагнитных помех, происходящих внутри или снаружи кабель. Двойная экранированная структура делает эти 9Кабели витой пары 0009 в компьютерных сетях идеальны для высокой скорости передачи данных Ethernet и мобильные приложения.

Что такое LAN UTP?

LAN UTP — часто используемый неэкранированный кабель с витой парой. при настройке локальных сетей. Он состоит из двух неэкранированных проводов, скрученных вокруг друг друга. Кабель UTP поставляется по низкой цене и широко используется для локальных сетей или локальных сетей. В по сравнению с коаксиальными или оптоволоконными кабелями кабель UTP не предлагает высокую пропускную способность или хорошее защита от помех. Тем не менее, он прост в установке и менее дорогой.

В чем разница между витой парой и коаксиальным кабелем?

Пока кабель витая пара включает пару витых медных проводов, коаксиальный кабель имеет два проводника.
