Как соединить люстру с пятью лампами: Как подключить люстру на 2,3,4,5 и более лампочек к выключателю

способы крепления, подключение к выключателю

Опубликовано: 09.08.2022

Содержание

Перед тем как повесить люстру и осуществить подключение к выключателю, необходимо ознакомиться с правилами техники безопасности. Затем определяется центральная точка в комнате, где будет закреплен прибор освещения. Способ фиксации зависит от конструкции светильника. После проверки крепежных элементов осуществляется коммутация к электрической сети и выключателю.

Наличие простейших знаний из области электротехники позволит даже неопытному человеку подключить люстру самостоятельно.

Техника безопасности при работе с электричеством

Основные правила техники безопасности при работе с электрическим оборудованием:

1. Перед началом монтажных работ необходимо определить назначение шнуров (с помощью тестового прибора), а затем наклеить пояснительные бирки.
2. Соединение проводки выполняется после отключения электроснабжения в помещении (при помощи пакетного выключателя в распределительной коробке). Для выполнения работ используется инструмент с изолированными рукоятками.
3. Выключатели устанавливаются в кабель фазы.
4. Эксплуатация светильников допускается после установки изоляции на места соединения электропроводки.

Определение подходящего местоположения на потолке

Рекомендуется устанавливать люстру по центру помещения, обеспечивая равномерное освещение. Для определения центральной точки необходимо натянуть нити из углов комнаты, в месте их пересечения находится искомое место для подвеса.

Дополнительное освещение создается за счет установки точечных светильников на потолок или при помощи настольных ламп. Раздельное управление осветительными приборами позволяет дифференцировано изменять уровень освещенности в комнате.

Варианты крепления

Существует 3 варианта монтажа люстры на потолок:

• на металлический крюк;
• при помощи переходника;
• на поверхность натяжного потолка с помощью деревянной плиты.

На крюк

Крепление люстры к потолку при помощи стального крюка осуществляется на бетонных перекрытиях. После определения центральной точки сверлится отверстие, в которое вкручивается монтажный элемент. Светильник надевается на крюк монтажным кольцом, а затем соединяется проводка. Подвес и скрутки кабелей закрываются декоративным колпаком, который удерживается в заданном положении фиксирующим винтом или цанговым зажимом.

Схема установки люстры на стальной крюк.

С помощью планки

Если необходимо установить легкий или малогабаритный прибор освещения, то применяются переходные кронштейны или планки. Для монтажа люстры с большим весом (более 2 кг) или квадратного светильника с увеличенными габаритами применяется крестовая монтажная планка с увеличенным числом креплений.

Детали крепятся к поверхности потолка в нескольких точках (например, шурупами, вкрученными в тело деревянного перекрытия или в пластиковые дюбели в бетонном основании).

На переходной пластине установлены шпильки, которые проходят через монтажные отверстия в основании прибора освещения. После соединения кабелей питания на шпильки накручиваются гайки. Внешняя поверхность крепежных элементов соответствует стилю отделки корпуса светильника, возможна установка на поверхность гаек декоративных колпачков.

На потолок

Чтобы подвесить искусственный источник света на натяжной потолок, необходимо смонтировать прямоугольную пластину из древесины или фанеры толщиной 10-12 мм, которая крепится к плоскости потолка на эластичных металлических угольниках.

Примерная схема монтажа люстры на натяжном потолке.

Нижняя часть платформы располагается на уровне натянутого полотна, положение корректируется вручную за счет деформации монтажных элементов. Затем через проделанные отверстия в натяжном потолке к бруску крепится переходная планка или устанавливается монтажный крюк.

Подключение к одноклавишному выключателю

Базовый вариант подключения люстры подразумевает коммутацию электрической проводки к одинарному выключателю. При нажатии на клавишу происходит одновременное включение или отключение источников света.

Такой способ позволяет подсоединять светильники с неограниченным количеством ламп.

Для облегчения процедуры монтажа силовые кабели имеют градацию по цвету изоляции:

• коричневый шнур предназначен для подачи фазы;
• синий кабель отвечает за нейтраль;
• зелено-желтый предназначен для заземления;
• дополнительный кабель серого или черного цветов используется в случае применения двухклавишного выключателя.

В домах старой постройки может использоваться алюминиевый двухжильный кабель, оснащенный общим изолятором белого или черного цвета. Для определения фазы и нулевого проводника применяется тестовая отвертка. В домах постройки после 2000 г. используется трехжильный стандартный медный провод серии ВВГ или ВВГнг, имеющий цветную изоляцию токопроводящих жил. Для обеспечения безопасного монтажа рекомендуется проверить назначение шнуров в жгуте тестовыми приборами (например, индикаторной отверткой).

Вариант подключения люстры к одинарному выключателю.

Схема на 2 лампы

Каждый патрон люстры с 2 лампами оснащен кабелями с коричневым и синим изоляторами (сигнал фазы и нулевой шнур соответственно). Электропроводка соединяется внутри светильника в общие магистрали или выводится к точке подключения по отдельности. От распаечной коробки проложены 2 магистрали, нулевой шнур идет к точке коммутации осветительного прибора. Фаза проходит через контактную группу выключателя, а затем подается к лампам. Если в проводке предусмотрен провод заземления, то он подсоединяется к металлическому каркасу люстры.

На 3 лампы и более

По аналогичной схеме коммутируются осветительные приборы с большим количеством источников света. Например, люстра на 5 лампочек оснащается 5 парами проводов, которые подключаются к соответствующим кабелям на потолке.

Выключатель размыкает фазу, при установке оборудования следует учитывать суммарную мощность ламп и номинал автоматического предохранителя, обеспечивающего защиту цепи.

Схемы подключения к двухклавишному выключателю

Выключатель с 2 клавишами позволяет реализовать двухэтапное включение или отключение лампочек. Перед тем как подключить люстру к двойному выключателю, необходимо найти нулевой провод и фазу в светильнике и цепи питания. Затем производится прямое соединение нулевых проводников, место стыка закрывается слоем защитного материала. Из отверстия в потолке выходят 2 провода фазы, которые проходят через индивидуальные контактные группы выключателя. Кабели соединяются с выводами фаз, которые подведены к патронам лампочек в приборе освещения.

Схема подключения люстры к двойному (двухклавишному) выключателю.

Подключение люстры с тремя проводами позволяет реализовать режимы работы:

• при нажатии на клавишу включается левая лампа;
• нажатие на вторую клавишу позволяет включить правую лампочку;
• одновременное воздействие на клавиши включает или выключает оба источника света.

По аналогичной схеме выполняется подключение люстр с большим количеством лампочек, разводка источников света по секциям выполняется в заводских условиях или самостоятельно. Например, в светильнике с 7 лампами можно выделить 2 зоны — с 2 и 5 источниками или с 3 и 4 лампами, которые подключены к раздельным клавишам выключателя. Для приборов освещения с большим количеством лампочек возможно использование тройного выключателя или 2 двойных коммутационных устройств.

Подключение напрямую к потолочным проводам

Схема подключения напрямую к электрической проводке (без механического выключателя) применяется в случае использования люстры с пультом дистанционного управления (инфракрасного типа или с радиопередатчиком). К бытовой сети переменного тока подключается контроллер управления, оборудованный антенным блоком. Также требуется подсоединить цепь заземления к корпусу или соответствующему выходу блока управления.

В блоке управления предусмотрено разделение питания на несколько каналов, к которым подключаются основные лампы или дополнительная фоновая подсветка (при помощи отдельных клемм и проводов). Пульт управления позволяет выбирать требуемые каналы и регулировать интенсивность освещения.

Нулевой кабель распределяется по всем имеющимся в конструкции источникам света вне зависимости от номера канала. При подсоединении следует учитывать допустимую мощность нагрузки на контроллер (параметр указывается на корпусе).

Подключение светильника к проводке

Алгоритм подключения прибора освещения к бытовой сети:

Схема подключения люстры с ДУ к проводке.

1. Проверить назначение коммутационных проводов в зависимости от положения клавиш выключателя. Если используется кабель старого образца, то назначение жил обозначается маркером или бумажными этикетками.
2. Отключить питание в сети при помощи пакетного переключателя, расположенного в распределительном щитке квартиры.
3. Проверить отсутствие питания в потолочной проводке при различных положениях клавиш выключателя. Меры предосторожности необходимы из-за риска некорректной коммутации проводки (например, при подключении к автоматам другой квартиры). Для тестирования используется индикаторная отвертка с контрольным светодиодом.
4. Соединить металлические жилы в соответствии с выбранной схемой при помощи колодки с винтовыми зажимами или пружинных клеммников Wago. В этом случае металлические жилы очищаются от изолятора на 5-7 мм (зависит от конструкции соединителя). Если используется методика скрутки проводов, то потребуется удалить 30-40 мм изоляции, а затем плотно скрутить жилы плоскогубцами. Оголенные участки заматываются слоем электротехнической изоляционной ленты, а затем закрываются защитным диэлектрическим колпачком.
5. Подключить цепь заземления к проводу, отведенному к корпусу осветительного прибора. Если заземление в помещении отсутствует, то кабель изолируется и аккуратно складывается в бухту.
6. Установить люстру на точки крепления, а затем восстановить подачу напряжения в цепи питания.
7. Проверить корректность работы ламп при различных положениях клавиш выключателя.
8. Окончательно закрепить декоративный колпак, закрывающий точку крепления и места соединения электропроводки.

Светодиодные светильники

Коммутация светодиодных люстр зависит от типа источников света:

1. При использовании светодиодных ламп со стандартным цоколем, рассчитанных на напряжение 220 В, подключение выполняется по схемам, разработанным для классических устройств с лампами накаливания. Допускается разделение светодиодов на рабочие зоны с управлением работой при помощи выключателя или пульта дистанционного управления.
2. Встречаются люстры со светодиодами, рассчитанными на пониженное напряжение питания, оснащенные контроллером управления с преобразователем. К электрической сети переменного тока подключается вход блока управления. Выходные каналы переключаются при помощи радиочастотного пульта управления. Встречаются приборы освещения с раздельными контроллерами, которые подсоединяются к цепи внешнего питания через механические выключатели.

Проверка крепления на прочность

До момента установки светильника и натяжного потолка выполняется проверка на прочность. К точке крепления подвешивается груз, масса которого соответствует весу люстры или превосходит его на 10-15%. Затем замеряется расстояние между грузом и полом. Если через 2-3 часа оно не изменится, то крепление считается надежным.

Если произошло отделение монтажных элементов или крюка от потолочной плиты, то необходимо установить новый крепежный узел. В бетонном перекрытии сверлится отверстие, в которое устанавливается пластиковый дюбель и вкручивается стальной анкер с кольцом. В деревянной поверхности сверлится канал, в который затем вкручивается крепежный элемент. В потолках, изготовленных из гипсокартонных плит, устанавливаются крюки с распорной бабочкой. Снизу конструкция поджимается гайкой и шайбой, предотвращающими смещение крепления в стороны.

Как подключить люстру

Подключение люстры или светильника на первый взгляд кажется простым делом, но для человека, не знакомого с электрикой этот процесс может оказаться очень сложным.

Начнем с потолка. В месте установки люстры или светильника из потолка выходят 2, 3 или 4 провода. Если провода 2, то один из них «фаза», а другой «ноль». Если проводов 3, то помимо «фазы» и «нуля», скорее всего заземляющий провод, но может быть так, что третий провод – это еще одна «фаза».

Помочь определить где фазный провод, а где нулевой поможет индикаторная отвертка. Принцип работы ее очень прост. Прикасаемся концом отвертки к оголенному проводу. Если индикатор светится, значит провод фазный, если нет – нулевой.

Если проводов 4, то с большой вероятностью, это будут 2 «фазы», 1 «ноль» и 1 «земля». В таком случае на стене будет 2-х клавишный выключатель. Определяем фазы также индикаторной отверткой. Различить где какой провод можно и по цвету изоляции. Заземляющий провод, как правило желто-зеленого цвета. «Ноль» обозначается синим цветом, «фаза» — коричневым, белым, либо черным.

Переходим к люстре.

Зачастую люстры идут в разобранном виде, поэтому сначала собираем люстру. Распаковываем все элементы конструкции, проверяем все элементы на наличие внешних повреждений, особенно провода. Если все в порядке переходим к сборке светильника. Соединяем рожки с основанием люстры, если люстра рожкового типа. После того, как каркас светильника собран, переходим к соединению проводов.

Если у Вас одноклавишный выключатель, то все просто. Берем по одному проводу из каждого рожка и соединяем их между собой. Оставшиеся провода соединяем аналогично. Далее соединяем полученную скрутку с проводами на потолке. Цвет проводов в этом случае не имеет значения.

Если выключатель 2-х клавишный, то есть возможность раздельного включения ламп в светильнике. 5-рожковые люстры, как правило, разделяют на 2+3, 6-рожковые 3+3 и так далее. Вообще, разделение ламп произвольное, каких либо правил тут нет. Допустим, у нас 5-рожковая люстра, и мы хотим соединить ее по принципу 2+3. Для начала скручиваем между собой все «нулевые» провода, обычно синего цвета, но может быть так, что провода имеют другой цвет. Тогда соединяем между собой все провода одного цвета. Далее выбираем 3 рожка, которые должны включаться от первой клавиши. В каждом из них осталось по одному свободному проводу. Соединяем их между собой – это первая «фаза». Оставшиеся провода 2 рожков соединяем вместе – это вторая фаза.

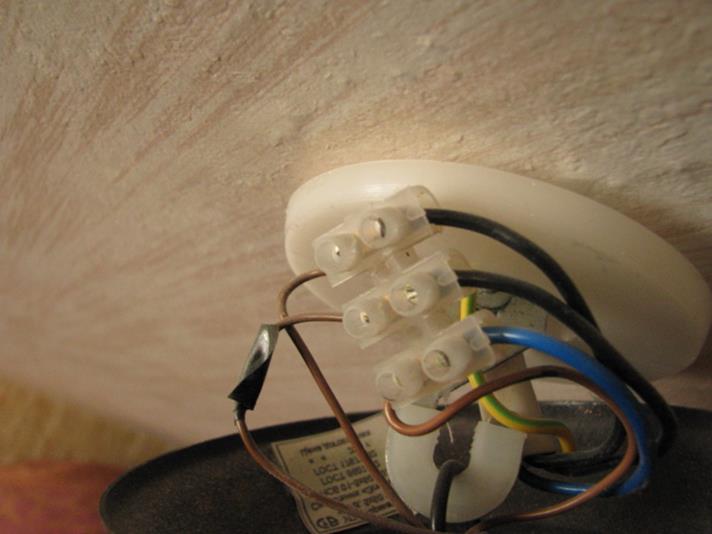

Далее подключаем люстру к проводам на потолке. Все нулевые провода в люстре, которые собраны в 1 скрутку, соединяем с нулевым проводом на потолке. Далее соединяем 1 «фазу» в люстре (3 рожка) с фазой на потолке. Второй фазный провод на потолке соединяем со второй фазой в люстре (2 рожка). При наличии заземляющих проводов в люстре и на потолке, соединяем их между собой. Соединять провода люстры с проводами на потолке можно только с помощью клеммников. Соединение скруткой недопустимо.

Не забывайте соблюдать правила техники безопасности. Все работы, связанные с подключением осветительного прибора должны выполняться при снятом напряжении. Перед подключением люстры отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой. Если вы сомневаетесь в том, что сможете подключить люстру самостоятельно, лучше доверить это дело профессионалам.
