Как соединять солнечные панели последовательно или параллельно: Коммутация и соединение фотоэлектрических солнечных модулей

Советы по соединению солнечных панелей вместе — Документы

Соединение солнечных панелей — это простой и эффективный способ увеличить ваши возможности солнечной энергии. Переход на зеленый цвет — это отличная идея, и, поскольку солнце является нашим основным источником энергии, имеет смысл использовать эту энергию для питания наших домов. Поскольку солнечная энергия становится все более доступной, все больше домовладельцев покупают фотоэлектрические солнечные батареи.

Тем не менее, эти фотоэлектрические солнечные панели могут быть очень дорогими, поэтому их покупка со временем помогает распределить стоимость. Но тогда возникает проблема, каким образом мы соединяем эти дополнительные солнечные панели вместе, чтобы увеличить напряжение и выходную мощность того, что уже есть.

Хитрость при соединении солнечных панелей состоит в том, чтобы выбрать метод подключения, который даст вам наиболее энергоэффективную конфигурацию для ваших конкретных требований. Соединение солнечных панелей может показаться сложной задачей, когда вы впервые начинаете смотреть, как это должно быть сделано, но соединить несколько солнечных панелей не так сложно, если немного подумать. Соединение солнечных панелей в параллельные или последовательные комбинации для создания больших массивов часто упускается из виду, но при этом является совершенно необходимой частью любой хорошо спроектированной солнечной энергосистемы.

Существует три основных, но очень разных способа соединения солнечных панелей, и каждый способ соединения предназначен для определенной цели. Например, чтобы производить больше выходного напряжения или производить больше тока. Солнечные панели могут быть соединены последовательно или параллельно для увеличения напряжения или силы тока соответственно, или они могут быть соединены вместе как последовательно, так и параллельно, чтобы увеличить выходное напряжение и ток, создавая массив более высокой мощности.

Независимо от того, подключаете ли вы две солнечные панели больше, если вы понимаете основные принципы того, как соединение нескольких солнечных панелей вместе увеличивает мощность и как работает каждый из этих способов подключения, вы можете легко решить, как соединить свои собственные панели. Ведь правильное соединение солнечных панелей может значительно повысить эффективность вашей солнечной системы.

Подключение солнечных панелей в серии

Первый метод, который мы рассмотрим для соединения солнечных панелей, это то, что известно как « последовательная проводка ». Соединение последовательно солнечных панелей используется для увеличения общего напряжения системы. Солнечные панели в серии обычно используются, когда у вас есть инвертор или контроллер заряда, подключенный к сети, для которого требуется 24 В или более. Для последовательного соединения панелей соединяйте положительный вывод с отрицательным выводом каждой панели, пока у вас не останется одно положительное и отрицательное соединение.

Солнечные панели последовательно суммируют или суммируют напряжения, создаваемые каждой отдельной панелью, давая общее выходное напряжение массива, как показано на рисунке.

Панели солнечных батарей в серии с одинаковыми характеристиками

В этом методе ВСЕ солнечные панели имеют одинаковый тип и номинальную мощность. Общее выходное напряжение становится суммой выходного напряжения каждой панели. Используя те же три панели по 6 вольт, 3,0 А, как указано выше, мы видим, что когда они соединены последовательно, массив выдает 18 В (6 + 6 + 6) при 3,0 А или 54 Вт (вольт x А).

Теперь давайте рассмотрим последовательное подключение солнечных панелей с разными номинальными напряжениями, но с одинаковыми номинальными значениями тока.

Солнечные батареи в серии различных напряжений

В этом методе все солнечные панели имеют разные типы и номинальную мощность, но имеют общий номинальный ток. Когда они соединены последовательно, массив выдает 21 вольт при 3,0 ампер или 63 Вт. Снова сила тока остается той же при 3,0 А, но выходное напряжение повышается до 21 В (5 + 7 + 9).

Наконец, давайте посмотрим на последовательное подключение солнечных панелей с совершенно разными номинальными напряжениями и разными номинальными значениями тока.

Панели солнечных батарей в серии различных течений

В этом методе все солнечные панели имеют разные типы и номинальную мощность. Напряжения отдельных панелей будут суммироваться, как и раньше, но на этот раз сила тока будет ограничена значением самой нижней панели в последовательной строке, в данном случае 1 ампер. Тогда массив будет выдавать 19 вольт (3 + 7 + 9) только при 1,0 А, или только 19 Вт из возможных 69 ватт, что снижает эффективность работы массивов.

Мы можем видеть, что солнечная панель, рассчитанная на 9 вольт, 5 ампер, будет использовать только одну пятую или 20% своего максимального токового потенциала, снижая ее эффективность и тратя деньги на покупку этой солнечной панели. Последовательное подключение солнечных панелей с разными номинальными значениями тока следует использовать только временно, так как солнечная панель с наименьшим номинальным током определяет выходной ток всего массива.

Параллельное подключение солнечных батарей

Следующий метод соединения солнечных панелей, который мы рассмотрим, — это то, что известно как « параллельная проводка ». Параллельное соединение солнечных панелей используется для увеличения общего тока системы и является последовательным соединением. Параллельно подключая панели, вы соединяете все положительные клеммы вместе (положительный на положительный) и все отрицательные клеммы вместе (отрицательный на отрицательный), пока у вас не останется одно положительное и отрицательное соединение для подключения к вашему регулятору и батареям.

При параллельном соединении солнечных панелей общее выходное напряжение остается таким же, как и для одной панели, но выходной ток становится суммой выходных данных каждой панели, как показано на рисунке.

Панели солнечных батарей в параллель с одинаковыми характеристиками

В этом методе ВСЕ солнечные панели имеют одинаковый тип и номинальную мощность. При использовании тех же трех панелей по 6 вольт, 3,0 А, как указано выше, общая мощность панелей при параллельном соединении выходного напряжения останется неизменной при 6 В, но сила тока увеличится до 9,0 А (3 + 3 +). 3) или 54 Вт.

Но что, если наши недавно приобретенные солнечные панели не идентичны, как это повлияет на другие панели? Мы видели, что токи складываются вместе, поэтому никаких реальных проблем нет, если только напряжения на панели одинаковы, а выходное напряжение остается постоянным. Давайте посмотрим на подключение солнечных панелей параллельно с различными номинальными напряжениями и различными номинальными значениями тока.

Панели солнечных батарей параллельно с различными напряжениями и токами

Здесь параллельные токи складываются, как и раньше, но напряжение регулируется до минимального значения, в данном случае 3 вольт. Солнечные панели должны иметь одинаковое выходное напряжение, чтобы их можно было использовать параллельно. Если одна панель имеет более высокое напряжение, она будет подавать ток нагрузки в той степени, в которой ее выходное напряжение падает до уровня на панели более низкого напряжения.

Мы видим, что солнечная панель, рассчитанная на 9 вольт, 5 ампер, будет работать только при максимальном напряжении в 3 вольта, поскольку на ее работу влияет меньшая панель, что снижает ее эффективность и тратит деньги на покупку этой солнечной батареи большей мощности. панель. Подключение солнечных панелей параллельно с различными номинальными напряжениями не рекомендуется, так как солнечная панель с наименьшим номинальным напряжением определяет выходное напряжение всего массива.

Соединение солнечных панелей — 2 важных правила • Ваш Солнечный Дом

• 1 Соединение солнечных панелей последовательно
  • 1.1 Соединение солнечных панелей с одинаковыми параметрами в цепочку
  • 1.2 Соединение солнечных панелей с разными напряжениями и одинаковым током в цепочку
  • 1.3 Соединение солнечных панелей с разными напряжениями и токами в цепочку
• 2 Параллельное подключение солнечных панелей
  • 2.1 Параллельное соединение солнечных панелей с одинаковыми параметрами
  • 2.2 Параллельное соединение солнечных панелей с разными напряжениями и токами
• 3 Как соединять панели между собой?
  • 3. 1 MC4 коннекторы
  • 3.2 Важность коммутационной коробки

Для увеличения мощности солнечной батареи несколько фотоэлектрических модулей соединяют последовательно и/или параллельно. Увеличение мощности солнечной батареи позволяет больше использовать экологически чистую солнечную энергию для питания различных потребителей электроэнергии.

Очень часто наши клиенты докупают солнечные панели к уже существующим. Учитывая то, что солнечные модули постоянно совершенствуются, повышается их КПД и улучшаются электрические параметры, старые солнечные панели могут иметь отличающиеся от новых параметры — токи, напряжения, мощности и т.д. Изменяются также и напряжения в точке максимальной мощности модулей.  Поэтому важно знать, как правильно соединять между собой одинаковые и разные солнечные модули, чтобы получить максимальную мощности и эффективность от солнечной батареи.

Хитрость здесь при соединении солнечных панелей заключается в том, чтобы выбрать метод подключения, который даст вам наиболее энергоэффективную конфигурацию для ваших конкретных требований. Соединение солнечных панелей вместе может показаться сложной задачей, когда вы впервые начинаете смотреть на то, как это должно быть сделано, но соединить несколько солнечных панелей вместе не так уж сложно, если немного подумать. Соединение солнечных панелей вместе в параллельных или последовательных комбинациях для создания больших массивов часто упускается из виду, но является совершенно важной частью любой хорошо спроектированной солнечной энергетической системы.

Существует три основных, но очень разных способа соединения солнечных панелей, и каждый способ соединения предназначен для определённой цели. Например, для получения большего выходного напряжения или для получения большего тока. Солнечные панели могут быть подключены последовательно или параллельно для увеличения напряжения или силы тока соответственно, или они могут быть соединены вместе последовательно и параллельно для увеличения как напряжения, так и выходного тока, создавая массив более высокой мощности.

Запомните простое правило: последовательно можно соединять солнечные панели с одинаковым рабочим током (током в ТММ), а параллельно — с одинаковым рабочим напряжением. При этом при последовательном соединении суммируется напряжение и остаётся неизменным ток, а при параллельном соединении суммируется ток, и остаётся неизменным напряжение.

Независимо от того, подключаете ли вы две солнечные панели или больше, если вы понимаете основные принципы того, как соединение нескольких солнечных панелей вместе увеличивает мощность и как работает каждый из этих методов подключения, вы можете легко решить, как подключить свои собственные панели вместе. В конце концов, правильное соединение солнечных панелей может значительно повысить эффективность вашей солнечной системы.

Соединение солнечных панелей последовательно

Первый способ, который мы рассмотрим для соединения солнечных панелей, — это соединение в цепочку, или «последовательно». Последовательное соединение солнечных панелей используется для увеличения общего напряжения системы. Солнечные панели, соединённые последовательно, обычно используются, когда у вас есть подключенный к сети инвертор или контроллер заряда, для которого требуется 24 вольта или более. Чтобы последовательно соединить панели, вы подключаете положительную клемму к отрицательной клемме каждой панели, пока не останется одно положительное и отрицательное соединение.

Напряжение солнечных панелей, соединённых последовательно,   суммируются, что дает большее общее выходное напряжение массива, как показано на рисунке.

Соединение солнечных панелей с одинаковыми параметрами в цепочку

В этом методе ВСЕ солнечные панели имеют одинаковый тип и номинальную мощность. Общее выходное напряжение будет суммой выходных напряжений каждой панели.

Теперь давайте посмотрим на последовательное соединение солнечных панелей с разным номинальным напряжением, но с одинаковым номинальным током.

Соединение солнечных панелей с разными напряжениями и одинаковым током в цепочку

В этом методе все солнечные панели имеют разные напряжения и номинальную мощность, но имеют одинаковый номинальный ток. Когда они соединены вместе последовательно, массив выдает 21 вольт при 3,0 амперах или 63 Вт. Снова сила тока остаётся прежней и составляет 3,0 ампера, но выходное напряжение подскакивает до 21 вольта (5 + 7 + 9).

Наконец, давайте посмотрим на последовательное соединение солнечных панелей с совершенно разным номинальным напряжением и разным номинальным током.

Соединение солнечных панелей с разными напряжениями и токами в цепочку

В этом методе все солнечные панели имеют разные параметры и номинальную мощность. Напряжения отдельных панелей будут суммироваться, как и раньше, но на этот раз сила тока будет ограничена значением самой слаботочной панели в последовательной цепочке, в данном случае 1 ампер. Тогда массив будет производить 19 вольт (3 + 7 + 9) и 1,0 ампер, или только 19 ватт из 69 доступных, что снижает эффективность массива.

Мы видим, что солнечная панель, рассчитанная на 9 вольт, 5 ампер, будет использовать только одну пятую или 20% своего максимального потенциала тока, что снижает ее эффективность. Последовательное соединение солнечных панелей с разным номинальным током следует использовать только временно, так как солнечная панель с наименьшим номинальным током определяет выходной ток всего массива.

Параллельное подключение солнечных панелей

Следующий метод соединения солнечных панелей, который мы рассмотрим, называется «параллельное соединение». Параллельное соединение солнечных панелей используется для увеличения общего тока системы. При параллельном подключении вы соединяете все положительные клеммы вместе (положительные с положительными) и все отрицательные клеммы вместе (отрицательные с отрицательными), пока не останется одно положительное и отрицательное соединение для подключения к солнечному  контроллеру и батареям.

Когда вы соединяете солнечные панели параллельно, общее выходное напряжение остаётся таким же, как и для одной панели, но выходной ток становится суммой выходного сигнала каждой панели, как показано.

Параллельное соединение солнечных панелей с одинаковыми параметрами

В этом методе ВСЕ солнечные панели имеют одинаковый тип и номинальную мощность. При использовании тех же трех панелей на 6 вольт и 3,0 ампера, что и выше,  выходное напряжение останется прежним на уровне 6 вольт, но сила тока увеличится до 9,0 ампер (3 + 3 + 3) и общая мощность панелей при параллельном соединении составит 54 Вт.

Но что, если наши солнечные панели не идентичны, как это повлияет на другие панели? Мы видели, что токи складываются, так что здесь нет реальной проблемы, пока напряжения панелей одинаково, а выходное напряжение остается постоянным. Давайте посмотрим на параллельное подключение солнечных панелей с разным номинальным напряжением и разным номинальным током.

Параллельное соединение солнечных панелей с разными напряжениями и токами

Это самое сложное и непредсказуемое соединение солнечных панелей. Однозначно можно сказать, что напряжение не будет выше, чем у панели с самым высоким напряжением и ток не будет больше, чем сумма токов панелей. Теоретически токи должны складываться, как и раньше, но напряжение будет стремиться к самому низкому значению. Точнее, напряжение установится где-то в промежутке между самым низким и самым высоким, но, из-за смещения рабочей точки на вольтамперной характеристике у разных модулей получится так, что модуль с самым низким напряжением будет работать как нагрузка (небольшая, потому что солнечная панель — это диод с определенным обратным напряжением пробоя), а панель с самым высоким напряжением будет работать в точке на характеристике, намного левее точки максимальной мощности.

Поэтому солнечные панели должны иметь одинаковое выходное напряжение, чтобы их можно было безопасно и эффективно использовать параллельно. При параллельном соединении солнечных панелей важно, чтобы ВСЕ они имели одинаковое номинальное значение напряжения, но не обязательно, чтобы они имели одинаковое значение силы тока.

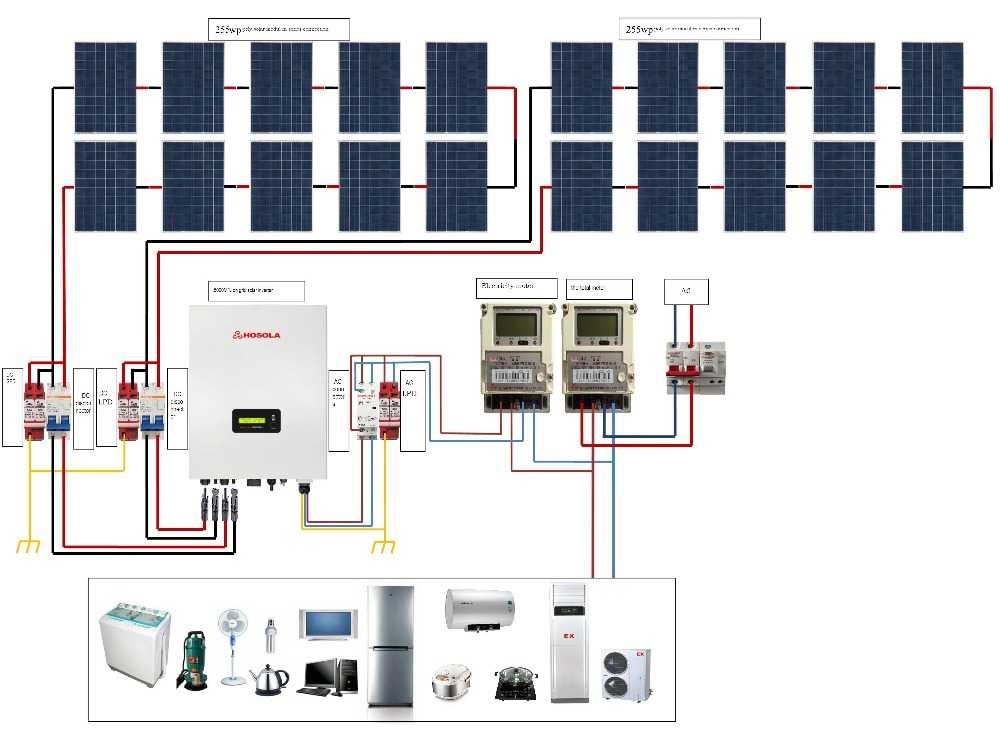

Соединение солнечных панелей вместе для формирования больших массивов не так уж сложно. Сколько последовательных или параллельных цепочек панелей вы составляете на массив, зависит от того, какое напряжение и ток вы хотите получить. Можно использовать последовательно-параллельную комбинацию.

Как соединять панели между собой?

MC4 коннекторы

MC4 коннекторы для соединения солнечных панелей

Для легкого соединения модулей между собой используются специальные герметичные разъемы. Сейчас наиболее распространены разъемы, разработанные швейцарской компанией MultiContact. Они надежно соединяются между собой простым защелкиванием. Подробная инструкция по применению и обжимке этих разъемов приведена у нас в блоге Интернет-магазина. Такие разъмы рассчитаны на максимальный ток 30А (а для китайских копий мы не рекомендуем превышать ток в 20А).

Для быстрого и надежного параллельного соединения солнечных панелей применяются специальные разветвители на 2, 3, 4 и даже 5 модулей. Следите за тем, чтобы ток на выходе такого разветвителя не превышал допустимый ток MС4 коннектора (т.е. 30А). Для контроля от превышения тока применяются специальные MC4 предохранители. Если ток выше, то нужно применять другие способы соединения (обычно применяется распределительная клеммная коробка).

При соединении солнечных панелей снаружи помещений применяются специальные солнечные кабели, которые имеют защиту от воздействия влаги и ультрафиолета. Солнечные кабели должны обладать устойчивостью к ультрафиолетовому излучению, экстремальным температурам и погодным условиям. Солнечные кабели соединяют солнечные панели и другие электрические компоненты фотоэлектрической системы. Конкретные требования к материалам, используемым для электропроводки установки солнечных батарей, приведены в национальных и местных электротехнических нормах, которые регулируют электроустановки в данном районе. Кабель может быть одножильным или скрученным, где многожильные провода состоят из множества тонких проводов, которые позволяют проводу быть гибким. Этот тип рекомендуется для больших сечений кабеля. Ток имеет тенденцию течь по внешней стороне провода, поэтому многожильные провода имеют немного лучшую проводимость, поскольку поверхность проводников больше.

Солнечный кабель с MC4 коннекторами (слева) и коммутационная коробка (справа)

Важность коммутационной коробки

Важной особенностью конструкции солнечных панелей является распределительная коробка. Она прикреплена к задней части солнечной панели и выполняет несколько важных функций. Распределительная коробка имеет байпасные диоды, которые пропускают ток через себя при частичном затенении или выходе из строя цепочки солнечных элементов в модуле. Солнечная панель обычно состоит из нескольких цепочек последовательно соединенных солнечных элементов, которые соединены между собой параллельно. Каждая цепочка солнечных элементов  защищена диодом. Если часть солнечной панели затенена, эта цепочка будет потреблять энергию. Диоды внутри распределительной коробки предотвращают это.

Хорошая распределительная коробка предотвращает или сводит к минимуму коррозию проводов. При покупке солнечных модулей важно проверить степень защиты IP распределительных коробок, так как если они не являются водонепроницаемыми, то это может привести к короткому замыканию и повреждению всей серии подключенных к ней солнечных модулей.

Современные солнечные модули, как правило, используют разъемы MC4, потому что они значительно упрощают и ускоряют подключение вашей солнечной батареи. Благодаря фиксирующему механизму разъемов MC4 они не отсоединяются и хорошо подходят для использования вне помещений. Разъемы можно разъединить, но для этого требуется специальный инструмент для разблокировки MC4.

Вопрос соединения солнечных панелей между собой затрагивается также в статье «Вопросы и ответы — Солнечные батареи«



Эта статья прочитана 717 раз(а)!

Продолжить чтение

• Увеличение мощности солнечной батареи

  10000

  Как добавить мощности солнечной батарее? Солнечная батарея состоит из нескольких солнечных панелей. Можно ли в одной солнечной батарее использовать разные солнечные панели? можно ли коммутировать разные солнечные модули вместе в последовательные или параллельные цепочки? Можно ли сочетать солнечные модули разных…

• Солнечные батареи — FAQ

  10000

  Как отличить + и — солнечной панели, как правильно соединять солнечные панели между собой, какое напряжение выдают солнечные панели — ответы на эти и другие часто задаваемые вопросы вы получите на этой странице

• Основы фотоэнергетики (Содержание)

  10000

  Что такое солнечные элементы, модули, инверторы, контроллеры, электростанции? Солнечная энергетика становится мейнстримом современной энергетики, и с каждым годом вызывает все больший интерес. Фотоэлектрическая энергетика — новая отрасль, которая стремительно развивается и уже сейчас современный мир невозможно представить без солнечных фотоэлектрических…

• 7 мифов о солнечной энергетике

  83

  Главные 7 мифов о солнечных батареях По разным причинам в интернете есть много неправильной информации о недостатках или проблемах солнечных батарей. Некоторые заявления о солнечной энергетике приносят вред делу борьбы с изменением климата и за уменьшение токсичных выбросов. Большая часть…

• Фотоэлектрические модули

  74

  Фотоэлектрические модули (солнечные панели) Солнечные панели состоят из солнечных элементов. Так как один солнечный элемент не производит достаточного количества электроэнергии для большинства применений, солнечные элементы собираются в солнечных модулях для того, чтобы производить больше электричества. Модули производятся из псевдоквадратных или…

• Cast Mono солнечные панели

  69

  Солнечные панели из литого монокристалла — что это? Статья дополняет нашу основную статью — «Выбор солнечных панелей: моно или поли?». Вы, наверное, слышали про монокристаллические и поликристаллические солнечные панели. Сейчас появился третий тип ‘cast-mono’ (литой монокристалл). Что же это за…

Соединение панелей солнечных батарей вместе для увеличения мощности

Как соединить панели солнечных батарей вместе

Соединение панелей солнечных батарей вместе — это простой и эффективный способ увеличить мощность солнечной энергии. Забота об окружающей среде — отличная идея, и, поскольку солнце — наш основной источник энергии, имеет смысл использовать эту энергию для питания наших домов. Поскольку солнечная энергия становится все более доступной, все больше и больше домовладельцев покупают фотоэлектрические солнечные панели.

Однако эти фотогальванические солнечные панели могут быть очень дорогими, поэтому их покупка со временем помогает распределить стоимость. Но тогда возникает проблема, как соединить эти дополнительные солнечные панели вместе, чтобы увеличить напряжение и выходную мощность того, что уже есть.

Солнечная энергия для начинающих: 2 книги в 1 The…

Хитрость при соединении солнечных панелей заключается в выборе метода соединения, который даст вам наиболее энергоэффективную конфигурацию для ваших конкретных требований.

Соединение солнечных панелей вместе может показаться сложной задачей, когда вы впервые начинаете смотреть на то, как это должно быть сделано, но соединить несколько солнечных панелей вместе не так уж сложно, если немного подумать. Соединение солнечных панелей вместе в параллельных или последовательных комбинациях для создания больших массивов часто упускается из виду, но является совершенно важной частью любой хорошо спроектированной солнечной энергетической системы.

Существует три основных, но очень разных способа соединения солнечных панелей, и каждый способ соединения предназначен для определенной цели. Например, для получения большего выходного напряжения или для получения большего тока.

Солнечные фотоэлектрические панели могут быть электрически соединены последовательно для увеличения выходного напряжения или они могут быть соединены вместе параллельно для увеличения выходной силы тока. Солнечные фотоэлектрические панели также могут быть соединены вместе как последовательно, так и параллельно, чтобы увеличить как выходное напряжение, так и ток для получения более высокой мощности.

Независимо от того, подключаете ли вы две или более солнечных панелей, если вы понимаете основные принципы того, как соединение нескольких солнечных панелей увеличивает мощность и как работает каждый из этих методов подключения, вы можете легко решить, как соединить свои собственные панели вместе.

. В конце концов, правильное соединение солнечных панелей может значительно повысить эффективность вашей солнечной системы.

Последовательное соединение солнечных панелей

Первый метод соединения солнечных панелей, который мы рассмотрим, называется «9».0023 Серия Проводка ”. Последовательное электрическое соединение солнечных панелей увеличивает общее выходное напряжение системы. Солнечные панели, соединенные последовательно, обычно используются, когда у вас есть подключенный к сети инвертор или контроллер заряда, для которого требуется 24 вольта или более. Чтобы последовательно соединить панели, вы подключаете положительную клемму к отрицательной клемме каждой панели, пока не останется одно положительное и отрицательное соединение.

Солнечные панели, соединенные последовательно, суммируют напряжения, вырабатываемые каждой отдельной панелью, что дает общее выходное напряжение массива, как показано на рисунке.

Солнечные панели в серии с одинаковыми характеристиками

В этом методе ВСЕ солнечные панели относятся к одному типу и номинальной мощности. Общее выходное напряжение становится суммой выходного напряжения каждой панели. Используя те же три 6-вольтовые, 3,0-амперные панели сверху, мы можем видеть, что, когда эти фотоэлектрические панели соединены вместе последовательно, массив будет производить выходное напряжение 18 вольт (6 + 6 + 6) при 3,0 ампер, что дает 54 Ватт (вольт x ампер) на полном солнце.

Теперь рассмотрим последовательное соединение солнечных панелей с разным номинальным напряжением, но с одинаковым номинальным током.

Солнечные панели в серии с различным напряжением

В этом методе все солнечные панели имеют разные типы и номинальную мощность, но имеют общий номинальный ток. Когда они соединены вместе последовательно, массив выдает 21 вольт при 3,0 ампера или 63 Вт. Снова выходной ток останется таким же, как и раньше, на уровне 3,0 ампер, но выходное напряжение подскочит до 21 вольта (5 + 7 + 9).

Наконец, давайте посмотрим на последовательное соединение солнечных панелей с совершенно разным номинальным напряжением и разным номинальным током.

Солнечные панели разных токов

В этом методе все солнечные панели имеют разные типы и номинальную мощность. Напряжения отдельных панелей будут суммироваться, как и раньше, но на этот раз сила тока будет ограничена значением самой низкой панели в последовательной цепочке, в данном случае 1 Ампер. Тогда массив будет производить 19 вольт (3 + 7 + 9) только при 1,0 ампер, или только 19 ватт из возможных 69 доступных, что снижает эффективность массива.

Мы видим, что солнечная панель имеет рейтинг 9вольт, 5 ампер, будет использовать только одну пятую или 20% своего максимального тока, что снижает его эффективность и тратит деньги на покупку этой солнечной панели. Последовательное соединение солнечных панелей с разным номинальным током следует использовать только временно, так как солнечная панель с наименьшим номинальным током определяет выходной ток всего массива.

Параллельное соединение солнечных панелей

Следующий метод соединения солнечных панелей, который мы рассмотрим, называется «9». 0023 Параллельная проводка ». Параллельное соединение солнечных панелей используется для увеличения общего тока системы и является обратным последовательному соединению. Для параллельно соединенных солнечных панелей вы соединяете все положительные клеммы вместе (положительные с положительными) и все отрицательные клеммы вместе (отрицательные с отрицательными), пока не останется одно положительное и отрицательное соединение для подключения к регулятору и батареям.

При параллельном соединении солнечных панелей общее выходное напряжение остается таким же, как и для одиночной панели, но выходной ток становится суммой выходного сигнала каждой панели, как показано на рисунке.

Параллельные солнечные панели с одинаковыми характеристиками

В этом методе ВСЕ солнечные панели одного типа и одинаковой мощности. При использовании тех же трех панелей на 6 В и 3,0 А, что и выше, общая выходная мощность панелей при параллельном соединении выходного напряжения по-прежнему остается на том же значении 6 В, но общая сила тока теперь увеличилась до 9,0 Ампер ( 3 + 3 + 3), производя 54 Вт при полном солнечном свете.

Но что, если наши недавно приобретенные солнечные панели не идентичны, как это повлияет на другие панели. Мы видели, что токи складываются, так что здесь нет реальной проблемы, пока напряжения панели одинаковы, а выходное напряжение остается постоянным. Давайте посмотрим на параллельное подключение солнечных панелей с разным номинальным напряжением и разным номинальным током.

Параллельные солнечные панели с разными напряжениями и токами

Здесь параллельные токи складываются, как и раньше, но напряжение настраивается на самое низкое значение, в данном случае 3 вольта. Солнечные панели должны иметь одинаковое выходное напряжение, чтобы их можно было использовать параллельно. Если одна панель имеет более высокое напряжение, она будет подавать ток нагрузки в той степени, в которой ее выходное напряжение падает до напряжения панели с более низким напряжением.

Мы видим, что солнечная панель, рассчитанная на 9 вольт, 5 ампер, будет работать только при максимальном напряжении 3 вольта, так как на ее работу влияет меньшая панель, что снижает ее эффективность и тратит деньги на покупку этой более высокой мощность солнечной панели. Параллельное подключение солнечных панелей с разным номинальным напряжением не рекомендуется, поскольку солнечная панель с самым низким номинальным напряжением определяет выходное напряжение всего массива.

Тогда при параллельном соединении солнечных панелей важно, чтобы ВСЕ они имели одинаковое номинальное значение напряжения, но не обязательно, чтобы они имели одинаковое значение силы тока.

Соединение солнечных панелей вместе Краткое изложение

Соединение солнечных панелей вместе для формирования больших массивов не так уж и сложно. Сколько последовательных или параллельных цепочек панелей вы составляете на массив, зависит от того, какое напряжение и ток вы хотите получить. Если вы проектируете систему зарядки аккумуляторов на 12 вольт, то параллельная проводка идеальна. Если вы ищете систему, подключенную к сети с более высоким напряжением, вы, вероятно, захотите использовать последовательную или последовательно-параллельную комбинацию в зависимости от количества имеющихся у вас солнечных панелей.

Но для простой справки о том, как соединить солнечные панели вместе в конфигурациях параллельного или последовательного подключения, просто помните, что параллельное подключение = больше ампер, а последовательное подключение = больше напряжения, и с правильным типом и комбинацией солнечных панелей. Вы можете питать практически любое электрическое устройство, которое может быть в вашем доме.

Для получения дополнительной информации о соединении солнечных панелей вместе в последовательном или параллельном сочетании, или для получения дополнительной информации о различных доступных типах солнечных панелей, или для изучения преимуществ и недостатков использования солнечной энергии в вашем доме, нажмите Здесь, чтобы заказать копию на Amazon сегодня и узнать больше о проектировании, подключении и установке автономных фотоэлектрических солнечных электрических систем в вашем доме.

Уже в продаже

Фотоэлектрический дизайн и установка для чайников

уже в продаже

Установите собственные солнечные панели: проектирование и. ..

Солнечная панель Renogy, одинарная

уже в продаже

Стартовый комплект солнечных панелей Renogy 100 Вт, 12 В…

В чем разница между последовательным или параллельным подключением солнечных панелей?

При соединении нескольких солнечных панелей в систему у вас есть два варианта: последовательное и параллельное. Определение того, будете ли вы подключать солнечные панели последовательно или параллельно, в основном зависит от вашего приложения. Давайте рассмотрим различия и когда каждый метод лучше всего.

Содержание

• В чем разница? Солнечные панели: серия или параллельная
• Серия Солнечная панель
  • Напряжение и усилители в серии
  • Что лучше для
• Параллельная солнечная панель
  • и усилители
  9099 909 909 909 90999999999999 гг. Солнечные панели: последовательно или параллельно, что лучше?
  • Серийный или параллельный для смешивания типов панелей
  • Что лучше для вас?

  В чем разница? Солнечные панели: последовательно или параллельно

  Основное различие между последовательным или параллельным подключением солнечных панелей заключается в выходном напряжении и токе. При последовательном подключении нескольких панелей их выходные напряжения складываются, а их выходной ток остается неизменным. И наоборот, когда вы подключаете несколько солнечных панелей параллельно, их выходные токи складываются, но их выходные напряжения остаются прежними.

  Давайте подробнее рассмотрим, как это работает и как соединять панели последовательно и параллельно.

  Подключение солнечных панелей серии

  Напряжение и сила тока в последовательном соединении

  Для последовательного подключения солнечных панелей соедините положительную клемму на первой панели с отрицательной клеммой на следующей и так далее. Результирующее напряжение будет суммой всех напряжений панели в серии. Однако общий ток будет равен выходному току одной панели.

  Например, на приведенном выше рисунке у нас есть три 18-вольтовых 6-амперных панели, соединенных последовательно. Выходное напряжение составляет 54 вольта (18 В + 18 В + 18 В = 54 В), но выходной ток по-прежнему составляет 6 ампер.

  Что лучше всего подходит для

  Солнечные панели, установленные последовательно, оптимальны в условиях отсутствия тени. Если тень покрывает одну панель массива вашей серии, это снизит выходную мощность всей системы. Каждая панель в последовательном соединении имеет решающее значение.

  Солнечные панели, соединенные последовательно, также лучше всего подходят, если вам нужна система с малой силой тока. Чтобы рассчитать выходную мощность солнечной системы, умножьте напряжение на ток. Если у вас есть система с более высоким напряжением, ваша сила тока будет ниже. Меньшая сила тока позволяет использовать провода меньшего сечения, которые дешевле и с ними легче работать.

  Важно знать, что при последовательном подключении панелей вам потребуется использовать контроллер заряда MPPT. Контроллеры заряда MPPT регулируют напряжение и ток от солнечных панелей, чтобы они соответствовали напряжению аккумуляторной батареи без ущерба для мощности. Если вы используете ШИМ-контроллер, батарея понизит общее напряжение массива панели, чтобы соответствовать ему, и вы потеряете много энергии.

  Параллельное подключение солнечных панелей

  Параллельное подключение напряжения и силы тока

  Чтобы подключить солнечные панели параллельно, соедините вместе все положительные клеммы на каждой панели, а затем сделайте то же самое с отрицательными клеммами. Результирующий ток будет суммой всех токов панели в параллельном массиве. Однако общее напряжение будет равно выходному напряжению одной панели.

  Например, на приведенном выше рисунке у нас есть три 18-вольтовых 6-амперных панели, соединенных параллельно. Выходной ток составляет 18 ампер (6А + 6А + 6А = 18А), а выходное напряжение по-прежнему составляет 18 вольт.

  Для чего лучше

  Параллельные солнечные панели работают независимо друг от друга и поэтому являются лучшим вариантом для условий смешанного освещения. Если тень покрывает одну или две ваши панели, остальные панели в массиве будут продолжать генерировать энергию, как и ожидалось.

  Параллельные солнечные батареи также идеально подходят, если вам нужна низковольтная система с более дешевым ШИМ-контроллером. Опять же, параллельное подключение нескольких солнечных панелей не меняет общего выходного напряжения. Таким образом, если выходное напряжение вашей панели соответствует номинальному напряжению зарядки аккумулятора, параллельная матрица позволяет увеличить выходной зарядный ток без необходимости регулировать напряжение.

  Солнечные панели: последовательно или параллельно, что лучше?

  Теперь, когда мы поняли разницу между последовательным и параллельным подключением солнечных панелей, мы можем поговорить о том, какой вариант лучше. Итак, следует ли подключать солнечные панели последовательно или параллельно? Ну, опять же, это действительно зависит от вашего приложения.

  Часто предпочтительнее последовательное соединение солнечных панелей, если вы можете проводить большую часть времени в незатененных местах. Основная причина этого заключается в том, что ваша система солнечных батарей будет более эффективной и будет работать лучше в начале и в конце дня, а также в пасмурную погоду. Вот почему.

  Для зарядки аккумуляторов требуется более высокое напряжение, чем их номинальное напряжение. Например, нашим литиевым батареям для начала зарядки требуется 14,4 В. Большинство солнечных панелей мощностью 100 Вт имеют выходное напряжение 18-20 вольт. Чтобы достичь 14,4 вольт, необходимых для зарядки аккумуляторов, параллельные солнечные панели должны работать на 75% мощности или более.

  → Узнайте больше о зарядке литиевых батарей.

  Однако, если бы вы соединили три одинаковые панели последовательно, максимальное выходное напряжение составило бы 54-60 вольт. Это будет означать, что ваш массив панелей должен работать только с емкостью около 25%, чтобы обеспечить заряд ваших батарей. Гораздо проще работать с загрузкой 25 % даже в конце дня или в пасмурные дни. Важно помнить, что для работы такой системы вам понадобится контроллер заряда MPPT.

  Параллельное подключение солнечных батарей не обязательно является плохим вариантом. Контроллеры заряда MPPT дороги и могут быть излишними для небольших портативных приложений. Если у вас есть небольшая низковольтная система для RV или лодки, которая может находиться в различных условиях освещения, параллельная система может быть отличным вариантом. Такие системы будут отлично работать с более дешевым контроллером заряда PWM, что сэкономит вам деньги.

  Последовательное или параллельное соединение для разных типов панелей

  Во всех наших примерах предполагалось, что мы подключаем солнечные панели последовательно или параллельно, используя одинаковые панели. Хотя это идеальный и лучший вариант, это не является обязательным требованием. Смешивание солнечных панелей от разных производителей с разными электрическими характеристиками возможно, но есть несколько важных правил, которым необходимо следовать.

  Если вы подключаете солнечную батарею последовательно, все панели должны иметь одинаковый номинальный ток. Напряжения по-прежнему складываются, но выходной ток будет равен панели с наименьшим номиналом в серии.

  В нашем первом примере, если одна из 18-вольтовых панелей имеет номинальный ток четыре ампера вместо шести ампер, выход всей системы будет четыре ампера. Это означает, что общая мощность упадет примерно с 324 ватт (54 вольта х 6 ампер = 324 ватта) до 216 ватт (54 вольта х 4 ампера = 216 ватт).

  В качестве альтернативы, при параллельном подключении солнечной батареи все панели должны иметь одинаковое номинальное напряжение. Выходное напряжение системы будет соответствовать панели с самым низким номинальным напряжением.

  Вообще лучше всего использовать одинаковые панели в каждом массиве на контроллере заряда. Чтобы оптимизировать смешивание типов солнечных панелей, используя несколько контроллеров заряда с каждым массивом панелей на своем контроллере, можно максимизировать выход солнечной энергии.

  Что лучше для вас?

  Нет правильного ответа на вопрос, следует ли подключать солнечные панели последовательно или параллельно.
