Как спаять. Как правильно паять провода: полное руководство по технике пайки

Как правильно подготовить провода к пайке. Какие инструменты и материалы нужны для качественной пайки проводов. Какие основные этапы включает процесс пайки проводов. Как обеспечить надежное и долговечное паяное соединение проводов. Какие меры безопасности нужно соблюдать при пайке.

Содержание

Подготовка проводов и инструментов для пайки

Перед началом пайки проводов необходимо правильно подготовить все материалы и инструменты. Это обеспечит качественное и надежное соединение.

Какие провода можно паять?

Для пайки подходят медные и алюминиевые провода. Медные провода паяются легче, так как медь хорошо смачивается припоем. С алюминиевыми проводами нужно быть осторожнее — они требуют специальных флюсов и более высокой температуры пайки.

Подготовка проводов

Перед пайкой необходимо:

  • Зачистить концы проводов от изоляции на 1-2 см
  • Очистить зачищенные участки от оксидной пленки мелкой наждачной бумагой
  • Обезжирить концы проводов спиртом или специальным составом
  • Скрутить многожильные провода

Необходимые инструменты и материалы

Для пайки проводов потребуются:


  • Паяльник мощностью 30-60 Вт
  • Припой ПОС-61 или аналог
  • Канифоль или паяльный флюс
  • Пинцет
  • Кусачки
  • Изоляционная лента

Основные этапы пайки проводов

Процесс пайки проводов включает несколько важных этапов:

1. Лужение жала паяльника

Перед началом работы необходимо залудить жало паяльника — покрыть его тонким слоем припоя. Для этого:

  • Включите паяльник и дождитесь его нагрева
  • Протрите жало влажной губкой
  • Нанесите на жало немного припоя, чтобы он расплавился и покрыл поверхность

2. Флюсование проводов

Нанесите на зачищенные концы проводов канифоль или жидкий флюс. Это улучшит смачиваемость припоем и предотвратит окисление.

3. Лужение проводов

Покройте концы проводов тонким слоем припоя:

  • Прогрейте провод паяльником
  • Поднесите припой, чтобы он расплавился и равномерно покрыл металл
  • Уберите припой, затем паяльник

4. Соединение и пайка проводов

Теперь можно приступать непосредственно к пайке:

  • Соедините залуженные концы проводов
  • Прогрейте место соединения паяльником
  • Поднесите припой, чтобы он заполнил соединение
  • Уберите припой, затем паяльник
  • Дайте соединению остыть, не трогая его

Как обеспечить качественное паяное соединение проводов

Чтобы получить надежное и долговечное соединение проводов пайкой, соблюдайте следующие правила:


Правильный выбор мощности паяльника

Мощность паяльника должна соответствовать толщине проводов:

  • Для тонких проводов до 0,5 мм2 — 30-40 Вт
  • Для проводов 0,5-1,5 мм2 — 40-60 Вт
  • Для проводов более 1,5 мм2 — от 60 Вт

Контроль температуры пайки

Оптимальная температура пайки — 300-350°C. Перегрев может повредить изоляцию и сами проводники. Недостаточный нагрев приведет к непрочному соединению.

Время пайки

Время контакта паяльника с проводами не должно превышать 2-3 секунды. Более длительный нагрев может повредить изоляцию и проводники.

Качество припоя

Используйте качественный припой с содержанием олова 60-63%. Оптимальный вариант — ПОС-61.

Меры безопасности при пайке проводов

Пайка связана с высокими температурами и токсичными веществами, поэтому необходимо соблюдать следующие меры безопасности:

  • Работайте в хорошо проветриваемом помещении
  • Используйте защитные очки
  • Не прикасайтесь к нагретым частям паяльника и проводам
  • Держите паяльник только за ручку
  • Не оставляйте включенный паяльник без присмотра
  • После работы тщательно вымойте руки с мылом

Распространенные ошибки при пайке проводов

Начинающие радиолюбители часто допускают следующие ошибки при пайке проводов:


Недостаточная зачистка и обезжиривание

Если не удалить оксидную пленку и загрязнения с проводов, припой не сможет качественно смочить поверхность. Это приведет к непрочному соединению.

Перегрев соединения

Слишком долгий контакт с паяльником может повредить изоляцию и проводники. Старайтесь не держать паяльник на одном месте дольше 2-3 секунд.

Холодная пайка

Если недостаточно прогреть соединение, припой не растечется равномерно и не образует прочного контакта. Такое соединение быстро разрушится.

Использование слишком много припоя

Излишки припоя не улучшают качество соединения, а только увеличивают риск короткого замыкания с соседними проводами.

Как проверить качество паяного соединения проводов

После пайки необходимо проверить качество полученного соединения:

Визуальный осмотр

Качественное паяное соединение должно иметь гладкую блестящую поверхность без пустот и наплывов. Форма соединения должна напоминать вулкан или конус.

Механическая проверка

Аккуратно подергайте соединенные провода. Качественная пайка должна выдержать небольшие механические нагрузки.


Проверка мультиметром

Измерьте сопротивление между спаянными проводами. Оно должно быть близко к нулю. Высокое сопротивление указывает на некачественное соединение.

Особенности пайки разных типов проводов

Техника пайки может немного отличаться в зависимости от типа проводов:

Пайка многожильных проводов

Многожильные провода перед пайкой нужно скрутить и залудить. Это предотвратит разделение жил и обеспечит лучший контакт.

Пайка алюминиевых проводов

Алюминий сложнее поддается пайке из-за быстрого окисления. Для пайки алюминиевых проводов используйте специальные флюсы и более высокую температуру паяльника.

Пайка проводов разного сечения

При пайке проводов разного сечения сначала прогрейте более толстый провод, затем добавляйте припой. Это обеспечит равномерный нагрев и качественное соединение.

Альтернативные способы соединения проводов

Пайка — не единственный способ соединения проводов. В некоторых случаях могут использоваться альтернативные методы:

Скрутка

Простой способ временного соединения проводов. Подходит для низковольтных цепей. Не обеспечивает надежного контакта в долгосрочной перспективе.


Клеммные соединители

Удобны для быстрого соединения и разъединения проводов. Не требуют специальных инструментов. Подходят для большинства бытовых электропроводок.

Обжимные соединители

Обеспечивают надежное механическое и электрическое соединение. Требуют специального инструмента для обжима. Часто используются в автомобильной электрике.

Сварка

Самый надежный способ соединения проводов. Требует специального оборудования и навыков. Используется в промышленности и для соединения мощных силовых кабелей.

Заключение

Пайка — эффективный и надежный способ соединения проводов, широко применяемый в электронике и электротехнике. При соблюдении правильной техники и мер безопасности даже начинающий радиолюбитель сможет получить качественное и долговечное соединение. Регулярная практика поможет отточить навыки и достичь профессионального уровня в пайке проводов.


Как правильно паять провода.

Умение правильно спаять два провода будет полезным далеко не только начинающим радиолюбителям. В быту этот навык тоже достаточно часто может пригодиться. Тот же самый случайно разорванный провод от наушников или другого устройства – лучше спаять, чем просто скрутить и замотать изолентой.
 Почему пайка всегда лучше скрутки?
 Вместо длинного лирического вступления кратко рассмотрим вопрос о том, что лучше: скрутка или пайка? У ремонта первым способом есть сразу несколько недостатков. Во-первых, скрученные на скорую руку провода достаточно легко рассоединить одним неосторожным движением.
 Во-вторых, такой ремонт отрицательно скажется на качестве работы прибора, устройства или какой-либо цепи, через которую проходит ток. Дело в том, что в месте скрутки двух проводников из-за слабого контакта может существенно увеличится сопротивление. Этот фактор уменьшит силу проходящего тока и, как следствие, музыка (если это наушники или колонки) заиграет не лучшим образом.


 Кроме того, слабый контакт – это возможные перебои с проходом тока через место соединения. На ряду с прерывистой работой прибора будет наблюдаться искрение и постепенное перегорание проводника. Итог у такой эксплуатации один – скрутка опять становится местом разрыва цепи.
 Есть у этого вопроса и эстетическая составляющая. Скрученные концы двух проводов выглядят неаккуратно. Ситуацию не исправляет даже намотанная изолента.
 Совсем другой результат получается тогда, когда спаять два провода между собой. Место такого соединения будет очень прочным, а сопротивление отремонтированного участка цепи не увеличится. Если спаянные провода еще и в термоусадочную трубку поместить, то будет не только надежно и правильно, но и красиво.
 Что нужно для правильной пайки проводов?
 Как правило, все необходимое для того, чтобы правильно спаять два провода между собой, есть практически у каждого. Если нет, в интернет-магазине «Квант» можно найти минимальный набор инструментов и материалов.
 Итак, для выполнения пайки проводов понадобится следующее:
 • паяльник;
 • канифоль;
 • припой;
 • канцелярский нож;
 • термоусадочная трубка.
 Самое дорогостоящее из этого списка – это паяльник. Заменить его, к сожалению, ничем другим нельзя.
 Вместо канифоли можно воспользоваться таблеткой аспирина или лимонной кислотой, которая есть на любой кухне. От последнего варианта, по возможности, лучше отказаться. Кислота хоть и облегчает пайку, но при длительном взаимодействии с металлическими проводниками ослабляет место соединения.
 Припой лучше купить новый. Хотя для небольшого бытового ремонта его можно выпаять из какой-либо ненужной электронной платы. Олово отлично прилипнет к луженному разогретому паяльнику, и его можно будет перенести в место соединения.
 Канцелярский нож понадобится для зачистки проводов. Снять изоляцию можно и с помощью специального инструмента. Но он есть далеко не у каждого, и стоит недешево.
 Термоусадочная трубка – отличная современная альтернатива традиционной изоленте. С ее помощью место соединения надежно защищается от агрессивной окружающей среды. Также этот материал является диэлектриком, что исключает поражение пользователей электрическим током. В конце концов – выглядит трубка более аккуратно, чем изолента.
 Как спаять два медных провода?
 Теперь пошагово рассмотрим процесс пайки двух стандартных проводов, имеющих многожильную структуру.


 Первым делом необходимо произвести снятие изоляции. Для надежного соединения достаточно будет зачистить около 50-100 миллиметров. Если на жилах имеется слой защитного лака, то его тоже необходимо удалить. Это легко сделать при помощи зажигалки или спичек – под воздействием огня покрытие выгорит за пару секунд.


 Второй шаг – закручивание очищенных проводов. Многочисленные жилы лучше собрать в один пучок, чтобы они не торчали и не отгибались при нагреве паяльником.


 Теперь нужно как следует залудить провода. Для этого уже необходим разогретый и залуженный паяльник. Очищенный провод погружается в расплавленную канифоль, после чего на него легко наносится припой. Флюс можно перенести на жилы и при помощи паяльника (если место пайки недвижимо).


 Слой нанесенного олова в итоге должен быть аккуратным и ровным. Лишнее лучше заранее удалить. На этом же этапе на один из проводов надевается термоусадочная трубка нужных размеров. Если этого не сделать, то после пайки придется все делать заново.
 Далее луженные проводники соединяются так, чтобы между ними был максимально плотный контакт. После этого необходимо провести паяльником вдоль линии соприкосновения, расплавив припой. Один из самых ответственных моментов, влияющих на качество пайки – это время остывания олова. В этот период нельзя двигать проводники, корректировать их положение и так далее. Чтобы ускорить процесс остывания припоя, достаточно подуть секунду-две на место соединения.


 Последний шаг – применение термоусадочной трубки. Она передвигается на место выполненной пайки и прогревается. Для этого можно использовать специальный фен или же обычные спички. Не рекомендуется использовать зажигалки, которые не гаснут при ветре, так как температура их пламени чрезмерно высокая, и трубка просто портится.
 Греть термоусадучную трубку нужно от середины к краям. Если поступить иначе, то внутри останется воздух, и аккуратности добиться не получится.


Как правильно паять паяльником — как научится самостоятельно паять алюминиевые, медные провода паяльником?

Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.

Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры ( 300 и выше градусов ). Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

  • Сам паяльник
  • Специальная подставка
  • Припой
  • Флюс
  • Дополнительные инструменты

Паяльник

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:

  • 3-10 Вт. Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
  • 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
  • 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
  • 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в 35 Вт и выше.

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

  • Олово
  • Свинец
  • Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления до 80 градусов, а наиболее устойчивые – свыше 900.

В быту рекомендуется использовать припой марки ПОС 61. Самый удобный вид – тоненькая проволочка.

Флюс

Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40% ) и тщательно взболтать.

Дополнительный инструмент

Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:

  • Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
  • Напильник – для очистки нагревающейся части паяльника
  • Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

  • Спайка должна быть быстрой
  • Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
  • Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

  • Освободите рабочую поверхность от посторонних предметов
  • Уберите из комнаты излишне любопытных детей и животных
  • Следите за шнуром – задев его ногой или рукой, есть риск ожога
  • Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
  • Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
  • Каждый раз следует брать припоя не больше, чем на 2 пайки . Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

  • Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
  • При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
  • Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

Как паять электронику

Справочные материалы

Обзор

Обзор

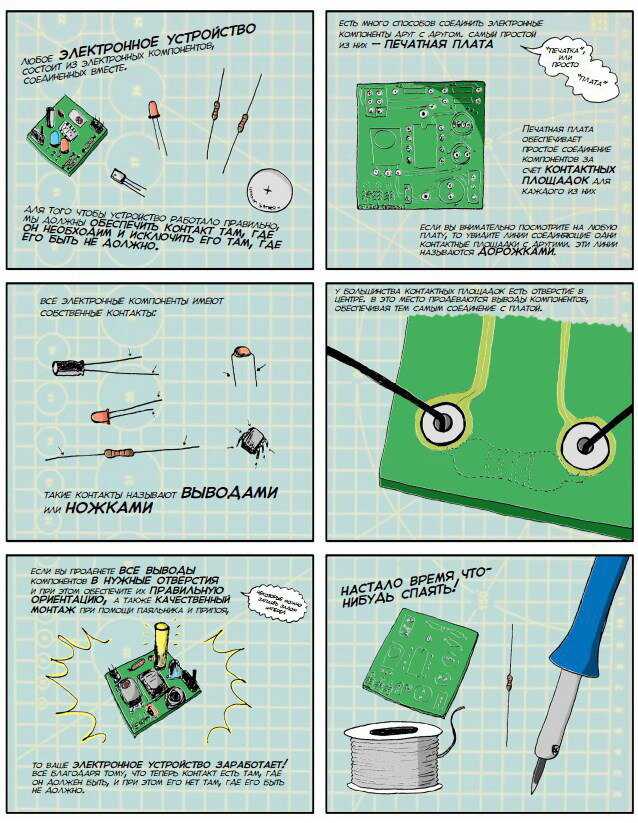

Что такое пайка и когда ее следует использовать?

  • Пайка — это процесс, при котором два или более металлических предмета соединяются вместе путем плавления, а затем заливки в соединение присадочного металла, имеющего относительно низкую температуру плавления.
  • Пайка используется для создания постоянного соединения между электронными компонентами.
  • Металл, подлежащий пайке, нагревается паяльником, а затем в соединение вплавляется припой.
    • Плавится только припой, а не припаиваемые детали.
    • Припой — это металлический «клей», который скрепляет детали и образует соединение, позволяющее протекать электрическому току.
  • Вы можете использовать макетную плату без пайки для изготовления тестовых схем, но если вы хотите, чтобы ваша схема работала более нескольких дней, вам нужно спаять компоненты вместе.

Материалы

Материалы и оборудование

  • Паяльник
    • Паяльник используется для нагрева соединений, подлежащих пайке.
    • Для электронных схем следует использовать паяльник мощностью от 25 до 40 Вт (Вт).
    • Паяльники с большей мощностью не обязательно горячее; они просто способны нагревать более крупные компоненты. Паяльник мощностью 40 Вт делает соединения быстрее, чем паяльник мощностью 25 Вт.
    • Паяльник можно купить в хозяйственных магазинах и в большинстве крупных универмагов.
  • Припой с канифолью
    • Припой имеет более низкую температуру плавления, чем соединяемые металлы. Припой плавится, когда его нагревают паяльником, но соединяемые металлы не плавятся.
    • Сердцевина из канифоли действует как флюс . Предотвращает окисление соединяемых металлов и повышает способность припоя «увлажнять» соединяемые поверхности.
    • Припой, который используется для соединения медных труб, имеет кислотное ядро, которое подходит для труб, но вызывает коррозию электронных соединений. Используйте припой с канифольным ядром.
    • Для большинства работ с электроникой лучше всего подходит припой диаметром от 0,75 миллиметров (мм) до 1,0 мм. Более толстый припой может затруднить пайку мелких соединений, а также увеличивает вероятность образования паяных перемычек между медными контактными площадками, которые не предназначены для соединения.
    • Сплав 60/40 (60 % олова, 40 % свинца) используется в большинстве электронных устройств, но также доступны бессвинцовые припои.
  • Подставка для горячего паяльника
    • Доступны различные подставки. Важно всегда держать горячий утюг на подставке, когда он не используется.
  • Губка
    • Влажная губка используется для очистки наконечника утюга.
  • Оплетка под пайку
    • Используется для удаления припоя.
    • Чтобы использовать оплетку, поместите ее на удаляемый припой и нагрейте сверху утюгом. Припой будет затекать в оплетку.
    • Оплетка для припоя используется для извлечения электронного компонента, припаянного к плате.
    • Также используется для уменьшения количества припоя в соединении.
  • Плата прототипа
    • Для сборки схемы используется макетная плата. Показанная плата взята с сайта www.protostack.com, но Jameco Electronics также поставляет прототипы плат.
    • Платы-прототипы
    • имеют медные дорожки или контактные площадки для соединения компонентов.
  • Стальная вата или мелкая наждачная бумага
    • Используется для очистки соединений перед пайкой.
    • Припой , а не потечет через загрязненное соединение.
  • Зажимы типа «крокодил»
    • При необходимости их можно использовать в качестве радиаторов.

Безопасность и советы

Безопасность и советы

Меры предосторожности

  1. Внимание: Паяльник может нагреваться примерно до 400°C, что может привести к ожогу или возгоранию, поэтому используйте его осторожно.
  2. Отключайте утюг от сети, когда он не используется.
  3. Держите шнур питания вдали от мест, о которые можно споткнуться.
  4. Будьте особенно осторожны, чтобы не коснуться жалом паяльника линии электропередачи. Прикосновение к шнуру питания горячим утюгом может привести к ожогам и поражению электрическим током.
  5. Всегда возвращайте паяльник на подставку, когда он не используется.
  6. Ни на мгновение не кладите паяльник на рабочий стол!
  7. Работайте в хорошо проветриваемом помещении.
  8. Дым, образующийся при плавлении припоя, в основном возникает из-за флюса и может вызывать сильное раздражение. Не вдыхайте его, держите голову сбоку от работы, а не над ней.
  9. Припой содержит свинец, который является ядовитым металлом. Мойте руки после использования припоя.

Наконечники

Надежная работа схемы с паяными соединениями зависит от правильных методов пайки. Вот несколько советов для успешной пайки.

  1. Спланируйте перед началом пайки. Определите все части, которые вы будете использовать.
  2. Полезно прикрепить каждую часть к листу бумаги и написать, что это такое, и его номинал (например, резистор №1: 100 Ом).
  3. Некоторые компоненты, такие как светодиоды, должны быть правильно размещены, чтобы функционировать.
  4. Ниже приведен рекомендуемый порядок установки различных компонентов:
    • Держатели интегральных схем (ИС) (обратите внимание на ориентацию). IC будет добавлен позже.
    • Резисторы
    • Конденсаторы емкостью менее 1 мкФ
    • Большие конденсаторы емкостью 1 микрофарад или больше, обратите внимание на ориентацию.
    • Диоды, обратите внимание на ориентацию.
    • светодиодов, обратите внимание на ориентацию.
    • Транзисторы, обратите внимание на ориентацию.
    • Сплошные проводные соединения между компонентами на плате
      • Сплошная проволока довольно жесткая, поэтому после прикрепления она останется на месте.
    • Многожильный провод к частям, которые соединены проводом с цепью
      • Многожильный провод более гибкий, чем одножильный.
    • Интегральные схемы
      • Соедините их правильно.
      • Многие микросхемы чувствительны к статическому электричеству.
      • Оставьте микросхемы в антистатической упаковке до тех пор, пока они вам не понадобятся, затем заземлите руки, коснувшись металлической водопроводной трубы или оконной рамы, прежде чем прикасаться к микросхемам.
      • Осторожно вставьте микросхемы в держатели. Убедитесь, что все штифты совмещены с гнездом, а затем сильно нажмите на него большим пальцем.

Подготовка

Подготовка

Подготовка паяльника: лужение жала

  1. Поместите паяльник на подставку и включите его.
  2. Подождите, пока паяльник нагреется.
  3. Смочите губку.
  4. Протрите кончик утюга влажной губкой. Это очистит наконечник.
  5. Расплавьте немного припоя на кончике утюга.
    • Это называется лужением , и оно поможет передать тепло от кончика утюга к соединению.
    • Припой должен стекать на наконечник, образуя яркую блестящую поверхность.
    • Если припой не стекает на наконечник, очистите его, протерев влажной губкой.
    • После лужения сотрите излишки припоя влажной губкой.
    • Вам не нужно лужить жало перед каждым соединением, но вы должны повторно лужить его, если оно затупилось, когда паяльник не использовался в течение нескольких минут.
    • Ознакомьтесь с инструкциями производителя по лужению наконечника.
  6. Жало паяльника должно быть блестящего серебристого цвета. Если он черный и с ямками, замените его новым.

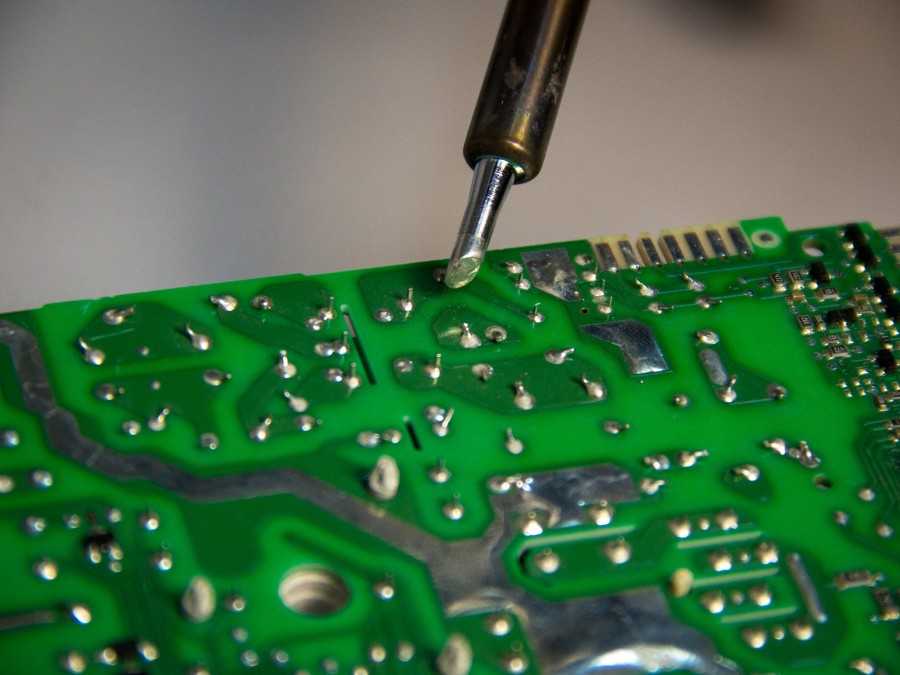

Пайка

Пайка

  1. Припою требуется чистая поверхность для приклеивания.
    • Перед пайкой отшлифуйте медную фольгу печатной платы стальной мочалкой.
    • Удалите масло, краску, воск и т. д. с помощью растворителя, стальной мочалки или мелкой наждачной бумаги.
  2. Для пайки нагрейте соединение жалом паяльника в течение нескольких секунд, затем нанесите припой.
    • Нагрейте соединение, не припой.
    • Держите паяльник как ручку у основания ручки.
    • Обе припаиваемые детали должны быть горячими, чтобы обеспечить хорошее соединение.
  1. Удерживайте паяльное жало на соединении во время нанесения припоя.
    • Припой будет течь внутри и вокруг хорошо нагретых соединений.
    • Используйте ровно столько припоя, чтобы образовалось прочное соединение.
  2. Удалите наконечник из соединения, как только припой потечет туда, куда вы хотите. Удалите припой, затем утюг.
  3. Не перемещайте соединение, пока припой остывает.
  4. Не перегревайте соединение, так как это может привести к повреждению припаиваемого электрического компонента.
    • Транзисторы и некоторые другие компоненты могут быть повреждены нагреванием при пайке. Зажим типа «крокодил» можно использовать в качестве радиатора для защиты этих компонентов.
  1. Пайка соединения займет всего несколько секунд.
    • Если это занимает больше времени, см. раздел об устранении неполадок ниже.
  2. Внимательно осмотрите соединение. Он должен выглядеть блестящим (примечание: бессвинцовый припой может казаться тусклым, это нормально).
    • Если вы припаиваете провод (называемый вывод ) к печатной плате (на дорожке ), он должен иметь форму вулкана. См. рис. 3.
    • Если соединение плохое, нагрейте его и повторите попытку.
  1. Протрите кончик утюга влажной губкой, чтобы очистить его. Теперь кончик должен быть блестящим.
  2. Отключайте паяльник от сети, когда он не используется.

Поиск и устранение неисправностей

Поиск и устранение неисправностей

Распространенные проблемы и их устранение

  1. Припой не течет.
    • Соединяемые детали могут быть загрязнены. Удалите припой и очистите детали.
  2. Соединение выглядит зернистым или кристаллическим.
    • Детали были перемещены до того, как припой остыл.
    • Разогрейте, чтобы получился хороший шов. Вам может понадобиться паяльник большего размера для адекватного нагрева соединений.
  3. Наконечник окислился.
    • Паять намного проще с блестящим чистым жалом.
    • Очистите наконечник влажной синтетической губкой, пока утюг горячий.
    • Во избежание окисления наконечника не оставляйте утюг включенным, когда он не используется.
    • Не используйте утюг при более высокой температуре, чем это необходимо для расплавления припоя.
    • Очистите наконечник утюга влажной синтетической губкой, как только он начнет менять серебристый цвет.
  4. Слишком много или слишком мало припоя.
    • Использование слишком большого количества припоя может привести к образованию мостика припоя, что означает случайное соединение двух соседних соединений.
    • Использование слишком малого количества припоя может привести к нарушению непрерывности электрической цепи между платой и компонентом. Соединение должно быть гладким, блестящим и жестким.

Ознакомьтесь с нашими научными видеороликами

Самодельный дезинфицирующий гель для рук

Гонки в космосе с гравитационными маневрами

Превращение йогурта в сферы с помощью обратной сферификации

Научитесь паять за 5 минут.

Все, что вам нужно знать об основах… | С. Шьям | Шьям Кортекс

Все, что вам нужно знать об основах пайки!

Пайка (жало паяльника и проволока для припоя)

Пайка — один из важнейших навыков, необходимых для участия в мире электроники.

Пайка и электроника идут рука об руку, как соль и перец. И хотя можно изучать и создавать электронику без необходимости брать в руки паяльник, вскоре вы обнаружите, что с помощью этого простого навыка открывается целый новый мир.

  • Я считаю, что пайка должна быть в арсенале каждого.

В этом посте мы рассмотрим основы сквозной пайки — также известной как пайка сквозных отверстий (PTH) , обсудим инструменты , необходимые для , рассмотрим методы для правильной пайки и дадим вы несколько советов и приемов, которые упростят ремонт любой электроники .

Этот пост будет как для новичков, так и для экспертов. Если вы никогда раньше не прикасались к паяльнику или хотите немного освежить свои знания, в этом посте каждый найдет что-то для себя.

  • Хорошая техника пайки несложна и на самом деле невероятно проста. Чтобы овладеть искусством пайки, не требуются годы и годы практики. Вам просто нужны правильные инструменты и знать очень простые методы. Паять хорошего качества несложно, и каждый может освоить его за несколько попыток.
    На самом деле плохо спаять очень сложно. 🙂

«Искусство — это место, где работа встречается с любовью».

Припой, как слово, можно использовать двумя разными способами.

  1. Припой в качестве существительного относится к сплаву (вещество, состоящее из двух или более металлов), который обычно представляет собой длинную тонкую проволоку в катушках или трубках.
  2. Припой, как глагол, означает соединение двух кусков металла.

Итак, паяем припоем!

Сплавы Свинца и Олова широко использовались в прошлом и все еще доступны. Бессвинцовые припои используются все чаще из-за негативного воздействия свинца на здоровье и окружающую среду.
Припойная проволока доступна в диапазоне толщин для ручной пайки и с сердечниками, содержащими флюс.

Паяльная проволока в катушке.

Свинец по сравнению с бессвинцовым припоем

Припой состоит в основном из свинца (Pb), олова (Sn) и некоторых других микроэлементов. Этот припой известен как свинцовый припой. Как всем известно, свинец вреден для человека и может привести к отравлению свинцом при воздействии на него в больших количествах.

К сожалению, свинец также является очень полезным металлом из-за его низкой температуры плавления и способности создавать отличные паяные соединения.

Бессвинцовый припой очень похож на свой этилированный аналог, за исключением того, что, как следует из названия, он не содержит свинца.
• Но у бессвинцового припоя есть недостаток, он имеет кристаллическую поверхность и не имеет зеркальной поверхности, в отличие от свинцового припоя. Таким образом, свинцовый припой все еще существует, чтобы получить надлежащую зеркальную поверхность, и температура плавления припоя лучше, когда присутствует свинец.

Теперь, когда вы знаете, как выбрать лучший припой для работы, давайте перейдем к инструментам и терминологии.

Паяльная станция

Как вам нужна кисть, чтобы рисовать красивые картины, вам понадобится паяльник, чтобы спаивать вещи вместе.

Как следует из названия, паяльник нагревается до определенной температуры, чтобы расплавить припой и склеить детали. Паяльники бывают разных форм-факторов и варьируются от простых до сложных, но все они работают примерно одинаково. Здесь мы обсудим части утюга и различные типы утюгов.

Я очень рекомендую паяльники с контролем температуры, так как это простота в использовании, но для любителей подойдет фирменный паяльник без контроля температуры. Лучшие бренды на рынке: Hakko, Weller, Soldron.

На что следует обратить внимание, когда вы думаете о покупке паяльника?

1. Мощность: Вам следует подобрать паяльник мощностью не менее 30 Вт. Паяльники с низкой мощностью нагреваются дольше и с трудом удерживают температуру.

2. Контроль температуры: Это полезная функция, так как для разных работ по пайке может потребоваться разная температура утюга.

3. Совместимость насадок: Насадки утюга должны быть сменными, и утюг должен быть совместим с широким спектром насадок. Существуют разные насадки разного размера для разных видов работ.

4. Удерживающая подставка: Это важно, чтобы вам было куда положить горячий утюг во время работы.

Паяльные жала — Ни один утюг не обходится без жала. Наконечник нагревается и позволяет припою течь к соединяемым компонентам.

  • Несмотря на то, что при нанесении припой прилипает к наконечнику, распространено заблуждение, что наконечник переносит припой. Нет, жало фактически передает тепло, поднимая температуру металлических компонентов до точки плавления припоя, и припой соответственно плавится.
  • Большинство утюгов позволяют заменить насадку, если вам нужно заменить старую насадку или если вам нужно перейти на другой тип насадки. Наконечники бывают разных размеров и форм, чтобы приспособить любой компонент.
  • Я не фанат конических насадок, особенно для начинающих. Большинство людей, учась паять, думают, что приложение давления поможет припою растечься и в конечном итоге повредит плату.
Широко используемые наконечники (слева направо: скошенный наконечник, конический наконечник, I наконечник, долотообразный наконечник)
  • Идея состоит в том, чтобы наконечник составлял 60% ширины контактной площадки, это позволит процессу пайки происходить как максимально быстро с минимальной тепловой нагрузкой на компонент.

    • Жезл —

Жезл — это часть утюга, которая держит наконечник

Это часть, которую держит пользователь. Палочки обычно предназначены для предотвращения передачи тепла от наконечника наружу палочки, они также помогают безопасно спаивать детали вместе. Чем лучше и удобнее палочка, тем лучше паяльник.

• Основание — Основание паяльника позволяет пользователю регулировать температуру. Есть аналоговые базы, у которых есть циферблат, контролирующий температуру, и есть цифровые базы, у которых есть кнопки для установки температуры и дисплей, показывающий текущую температуру.

Паяльная база с регулятором температуры(Аналог базы Hakko 936).

• Подставка (подставка) — Подставка для утюга предназначена для хранения утюга, когда он не используется. Подставка может показаться тривиальной, но просто оставить утюг без присмотра на вашем столе или верстаке будет потенциальной опасностью, вы можете обжечься или, что еще хуже, он может сжечь ваш стол и навсегда оставить след.

Подставки для паяльника.

Подойдет обычная промышленная пружина, я установил пружину на термостойкую доску


• Латунная губка —
Во время пайки наконечник окисляется и приобретает золотисто-коричневый цвет. Здесь губка вступает в игру. Время от времени вы должны хорошо очищать кончик, вытирая этот нарост.

Латунная губка.

Традиционно для этого использовалась настоящая влажная губка. Теперь латунные губки стали стандартом для чистки наконечников.
Хитрость: лично я использую комбинацию влажной губки и стальной губки, заливаю кончик, затем очищаю его влажной губкой и придаю блеск стальной губкой.

Если вы только начинаете заниматься пайкой, вы можете приобрести некоторые аксессуары:
• Фитиль для припоя — — это ластик для карандаша для пайки. При решении таких проблем, как перемычки или удаление деталей (отпайка), фитиль припоя очень удобен. Фитиль для припоя — , он же оплетка для распайки .

Припой впитывается (впитывается) медью, что позволяет «стереть» лишние комки припоя.

Фитиль для пайки
  • Вакуумный припой — отличный инструмент для удаления припоя, оставшегося в сквозных отверстиях при распайке компонентов. Мы рассмотрим, как использовать этот инструмент чуть позже в этом уроке.
Присоска для припоя
  • Плоскогубцы : Для обрезки лишних выводов компонента после пайки.
Резак заподлицо
  • Рука помощи: для скрепления компонентов во время пайки.
Третья рука

Использую лично и требуется при пайке компонентов на плату при параллельной пайке.

• Флюсовый карандаш: флюсовый карандаш способствует растеканию бессвинцового припоя. Ручки Flux
в основном используются для пайки SMD.

Flux Pen используется.

Защитные очки — на случай, если отлетят обрезанные провода. Источник — Adafruit Industries.

• Будьте осторожны при обращении с горячим утюгом
• Используйте третьи руки или тиски, чтобы удерживать платы во время пайки
• Установите утюг на хороший средний нагрев (325–375 градусов C)
• Если вы видите дым, исходящий от припоя, переверните его. сбить жару
• Лудите наконечник припоем перед каждым соединением, чтобы облегчить подготовку соединения.
• Используйте сторону жала (так называемую зону наилучшего контакта), а не самый кончик утюга.
• Нагрейте контактную площадку и часть, которую вы хотите припаять. равномерно и одновременно
• Вытащите припой, затем утюг
• Хорошее паяное соединение должно выглядеть как вулкан или поцелуй Герси, а не шар или комок.

Наконечники для пайки.

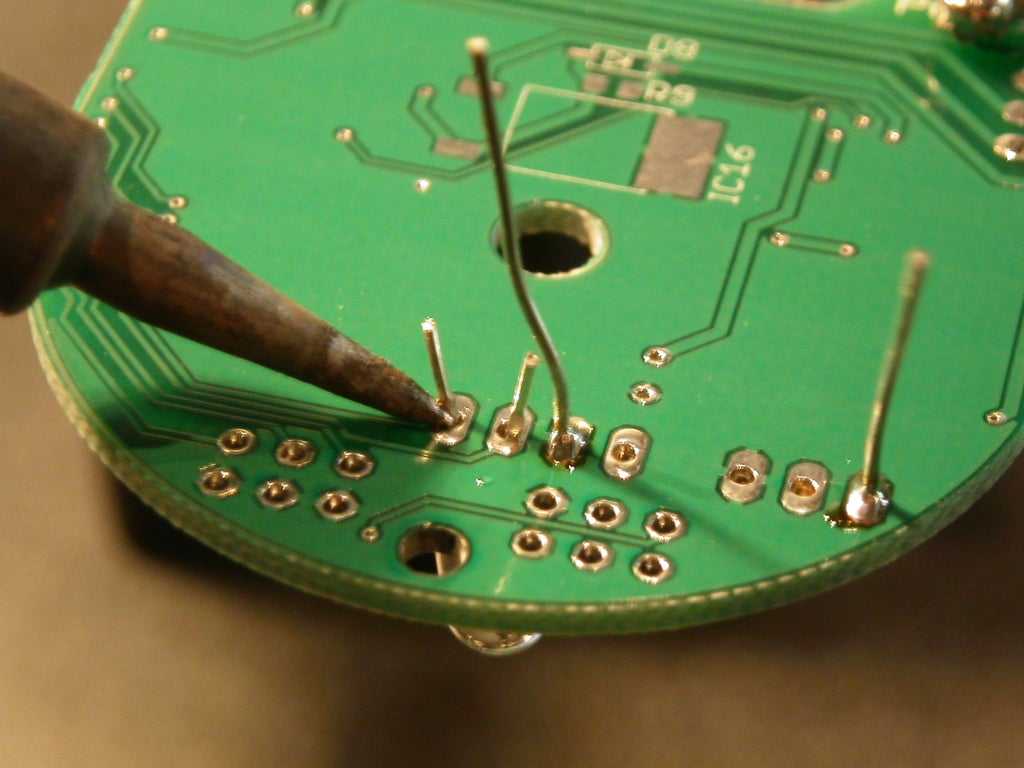

Вот еще несколько советов по пайке PTH:
Отпайка часто может быть лучшим способом научиться паять. Есть много причин для выпайки детали: ремонт, модернизация, утилизация и т. д.
• Существует еще один метод удаления припоя из сквозных отверстий, который мы называем методом шлепка.
• Если вы когда-либо сомневались в том, что созданное вами паяное соединение создает электрическое соединение, вы можете использовать мультиметр для проверки непрерывности.

Я лично слежу за Adafruit, Sparkfun, EEVBLOG, чтобы узнать больше об электронике.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
