Как спаять металлоискатель. Как сделать металлоискатель своими руками: схемы, инструкции и советы

Как собрать простой металлоискатель в домашних условиях. Какие схемы использовать для самодельного металлоискателя. Как правильно настроить и использовать самодельный металлодетектор.

Принцип работы металлоискателя

Металлоискатели работают на основе электромагнитной индукции. Основные компоненты устройства:

• Передающая катушка — создает переменное магнитное поле
• Приемная катушка — улавливает изменения магнитного поля
• Электронный блок — обрабатывает сигналы и выдает результат

Когда металлический предмет попадает в зону действия магнитного поля, в нем возникают вихревые токи. Они создают собственное магнитное поле, которое улавливается приемной катушкой. Электронный блок анализирует изменение сигнала и сообщает о наличии металла.

Простые схемы самодельных металлоискателей

Для начинающих радиолюбителей подойдут следующие варианты простых схем:

Металлоискатель на микросхеме NE555

Это одна из самых простых схем, требующая минимум компонентов:

• Микросхема NE555
• Резисторы и конденсаторы
• Катушка индуктивности
• Динамик
• Батарея 9В

Принцип работы: микросхема генерирует импульсы, частота которых меняется при приближении металла к катушке. Изменение частоты преобразуется в звуковой сигнал.

Металлоискатель на двух транзисторах

Схема немного сложнее, но также доступна для повторения:

• 2 транзистора (например, КТ315)
• Резисторы, конденсаторы
• 2 катушки индуктивности
• Динамик
• Батарея 9В

Принцип: транзисторы образуют два связанных генератора. При появлении металла нарушается баланс между ними, что вызывает звуковой сигнал.

Как сделать катушку для металлоискателя?

Катушка — важнейший элемент металлоискателя. От ее параметров зависит чувствительность прибора. Как сделать катушку:

1. Выберите каркас диаметром 20-25 см (можно использовать пластиковую крышку)
2. Намотайте 20-30 витков медного провода (диаметр 0,2-0,5 мм)
3. Зафиксируйте витки изолентой или термоусадочной трубкой
4. Покройте катушку водостойким лаком для защиты

Для лучшей чувствительности можно сделать две катушки — передающую и приемную, расположив их параллельно на небольшом расстоянии.

Сборка металлоискателя своими руками

Последовательность действий при сборке:

1. Подготовьте все необходимые компоненты согласно выбранной схеме
2. Соберите электронную часть на макетной плате или припаяйте детали
3. Изготовьте поисковую катушку
4. Соедините катушку с электронным блоком
5. Установите динамик или наушники
6. Поместите схему в корпус (можно использовать пластиковую коробку)
7. Закрепите катушку на штанге (например, из пластиковой трубы)
8. Подключите питание и проверьте работоспособность

Настройка и калибровка самодельного металлоискателя

После сборки металлоискатель нужно правильно настроить:

1. Включите прибор вдали от металлических предметов
2. Отрегулируйте чувствительность, чтобы устройство не выдавало ложных срабатываний
3. Проверьте реакцию на разные металлы на разном расстоянии
4. При необходимости подстройте частоту генератора
5. Откалибруйте звуковой сигнал под разные типы металлов

Помните, что самодельные металлоискатели обычно уступают по характеристикам промышленным моделям. Однако они позволяют понять принцип работы и получить базовые навыки поиска.

Советы по использованию самодельного металлоискателя

Чтобы добиться лучших результатов при поиске:

• Двигайте катушку плавно, без рывков, на небольшой высоте от земли
• Перекрывайте предыдущую полосу поиска на 30-50%
• Прислушивайтесь к изменениям звука — они могут указывать на глубину залегания предмета
• Сужайте зону поиска при получении сигнала, определяя точное место
• Копайте аккуратно, чтобы не повредить находку
• Всегда закапывайте ямки после себя

Помните о законодательных ограничениях на поиск в исторических местах и частных владениях. Получайте разрешения, если это необходимо.

Преимущества и недостатки самодельных металлоискателей

Рассмотрим основные плюсы и минусы самостоятельного изготовления металлоискателя:

Преимущества:

• Низкая стоимость по сравнению с готовыми моделями
• Возможность понять принцип работы устройства
• Развитие навыков конструирования и пайки
• Удовлетворение от создания прибора своими руками

Недостатки:

• Ограниченная функциональность и чувствительность
• Отсутствие дискриминации металлов в простых схемах
• Необходимость ручной настройки и калибровки
• Меньшая надежность по сравнению с заводскими моделями

Самодельный металлоискатель — отличный способ начать знакомство с миром поиска, но для серьезного хобби лучше приобрести профессиональное оборудование.

Техника безопасности при изготовлении и использовании металлоискателя

При создании и работе с самодельным металлоискателем важно соблюдать правила безопасности:

• Используйте защитные очки при пайке и механической обработке деталей
• Работайте в хорошо проветриваемом помещении
• Соблюдайте полярность при подключении элементов питания
• Не допускайте короткого замыкания в схеме
• Изолируйте все токоведущие части
• Не используйте прибор во время дождя или в условиях повышенной влажности
• Будьте осторожны при копании, чтобы не повредить подземные коммуникации

Помните, что самодельные устройства не проходят сертификацию, поэтому ответственность за их безопасность лежит на создателе.

Заключение

Создание металлоискателя своими руками — увлекательный процесс, позволяющий понять принципы работы этих устройств. Хотя самодельные модели уступают промышленным образцам, они могут стать отличным стартом для нового хобби. Главное — подходить к процессу создания и использования с должной ответственностью и соблюдением правил безопасности.

Как собрать металлоискатель из мультиметра в домашних условиях?

Содержание:

Как сделать из мультиметра?

Отличной основой для прибора станет китайский мультиметр. Для поиска арматуры в стене, например, это идеальный вариант. Мультиметр, если его нет, можно заказать в интернете, стоит он дешево. Помимо мультиметра, понадобится еще и эмалированная медная проволока 0,3 мм толщиной. А еще нужно найти скотч, клей, термоусадку, трубку для поисковой штанги, фрагмент деревяшки.

Вот как изготовить прибор.

1. В деревянную рейку вкрутить 2 самореза, интервал – 15 см. На них намотать 60 витков провода.
2. Вывинтить саморез, снять намотку, сформировать круг.
3. Взять трубку, и просверлить отверстие, отступив от края 3 см.
4. Сделать пропил болгаркой.
5. Вставить катушку, зафиксировать деревянным чопиком.
6. Чтобы катушка не крутилась, посадить ее на клей.
7. Теперь можно достать мультиметр, отрезать щупы, зачистить на концах провода.
8. Подключить к выводам обмотки, надеть термоусадку, обдуть феном.
9. Скотчем примотать мультиметр и проводы к штанге.
10. Можно использовать!

Готовый прибор следует опробовать на местности. Его надо установить в режим «звуковой прозвонки» (проверки диодов). Индикатор будет уходить за пределы, показывая высокое сопротивление. Можно запускать поиск. Как только катушка «увидит» металл, изменится ее индуктивность. И на индикаторе это будет выражено значением.

Чтобы повысить чувствительность агрегата, пару витков с катушки можно смотать, и порог срабатывания повысится. Но только высокие значения могут быть исходными, при поиске металлов они могут уменьшаться. Важно понимать, что индуктивность катушки мультиметр не измеряет, он только дает реакцию на всплески изменения токов.

Потому для более корректного поиска надо, чтобы катушка все время пребывала в движении. Если же металл в нее попал, но стоит без движения, катушка будет давать высокие показатели, но как только начнется движение, металлоискатель «увидит», наконец, металл.

Как быстро переделать мультиметр в металлоискатель

Все что нужно сделать так это поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.
В доску вбиваем 2 гвоздя и на них наматываем 150 витков.
Далее снимаем намотку, фиксируем кусочками проволоки.

Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от эмали.
Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель говтов.
Для проверки поднесите металлический предмет и показания тестера сразу изменятся.

Как устроен?

Металлоискатель (он же металлодетектор) нужен для обнаружения металлов, это логично. Причем обнаружения как в грунте, так и в воде, и в стене, и даже в человеческом теле. Если заглянуть в историю, невозможно пропустить такой момент – в 1881 году Шарль Гито, человек с психическим диагнозом, выстрелил в спину американскому президенту Джеймсу Гарфилду. И последний пережил бы ранение, если бы пулю вовремя нашли и достали. Врачи тогда могли только пальпировать зоны тела, и это не привело к находке. И тогда Александр Белл, тот самый, что изобрел телефон, принес к постели президента собственный металлодетектор. Впрочем, это мало помогло: кровать, на которой лежал умирающий, была железной, что мешало прибору.

Тогда дело завершилось трагедией, но послужило уроком последующим изобретателям. Поступил более серьезный запрос (по масштабам) – нужно обнаруживать сухопутные мины, а значит, нужен прибор, который будет с этим справляться. До этого для такой задачи существовал только щуп, специальный шомпол на ручке от швабры. Саперу помогало собственное чутье, остальное – почти не решало. Но процесс был запущен, и металлоискатели стали совершенствоваться.

Все они, с того времени и по сей день, работают примерно одинаково. Они действуют и как излучатели, и как регистраторы. Излучают они, соответственно, электромагнитные волны, а регистрируют – отраженный сигнал или возмущение. Досмотровые металлодетекторы организуют вихревые токи, регистрируя их возмущение, а их, в свою очередь, вызывают именно металлические сигналы.

Те же пинпоинтеры, а также подводные металлодетекторы работают по тому же принципу.

Чтобы изготовить простое устройство (а самодельные искатели вряд ли назовешь сложными), можно сделать это практически из подручных средств. Обычно основой становятся детали из радиоприемника. Это соответствует концепции прибора – передавать сигнал, где с помощью магнитных импульсов чувствуются металлические предметы. Обычно чувствуются в земле, и ищут их там чаще. То есть работает простой прибор по принципу «прием-передача», довольно примитивен он конструктивно. Но главное, чтобы справлялся с задачей.

Как сделать металлоискатель своими руками из мультиметра

Более сложная схема металлоискателя своими руками для чайников предлагает сделать устройство на основе мультиметра. Прибор можно использовать практически любой, например, дешевый китайский из интернет-магазина.

Схема создания девайса своими руками выглядит так:

1. В деревянную рейку вкручивают два самореза на расстоянии 15 см и наматывают на них 60 витков медной проволоки толщиной 0,3 мм.
2. Убирают винты, снимают намотку и формируют из нее круг.
3. В трубке поисковой штанги просверливают отверстие с отступом от края 3 см.
4. Выполняют пропил при помощи болгарки.
5. Вставляют медную катушку и фиксируют деревянным чопиком.
6. Обрабатывают клеем, чтобы деталь не крутилась.
7. У китайского мультиметра отрезают щупы и зачищают провода на концах.
8. Подключают устройство к выводам обмотки и надевают термоусадку, после чего обдувают феном.
9. Обычным скотчем приматывают провода и мультиметр к поисковой штанге.

Чтобы проверить работоспособность устройства, сделанного своими руками, нужно установить его в режим прозвонки и опробовать на местности. Когда катушка детектора окажется поблизости от металла, изменится ее индуктивность, и индикатор мультиметра начнет показывать высокое сопротивление.

Лучше всего металлоискатель на основе мультиметра работает, если пребывает в постоянном движении

Понадобится

• Мультиметр — http://ali. pub/59olb8
• Проволока эмалированная 0,3 мм.
• Пластиковая труба.
• Скотч.

Изготовление металлоискателя

Первым делом нужно сделать поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.

В доску вбиваем 2 гвоздя и на них наматываем 150 витков медной проволоки.

Снимаем намотку, фиксируем кусочками проволоки, формируем катушку в виде круга.

Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от изоляции.

Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель готов.
Для проверки поднесите металлический предмет и показания тестера сразу изменятся.

Мультиметр в режиме прозвонки диодов выдает на щупы переменный ток, так как изначально не знает полярность подключенного диода. Данный переменный сигнал производит в катушке резонанс и считывает его значение. Как только в катушке появляется металл — это меняет ее индуктивность, что и считывает тестер.
У данного прибора есть один недостаток: он работает в импульсном режиме, и, поэтому, необходимо двигать постоянно предмет, чтобы его обнаружить. Так как если металл в катушке остается, но не двигается, тестер выдает «0» или низкие значения.

Дополним наш металлоискатель поисковой штангой, для удобство использования. Берем пластиковую водопроводную трубу и немного сгибаем снизу.

На торце трубы делаем прорез и отверстие для катушки.

Крепим катушку.

Тестер закрепим скотчем.

При обнаружении металлических предметов, на дисплее отображаются показания прибора.

Смотрим видео:

Как быстро переделать мультиметр в металлоискатель

Все что нужно сделать так это поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.

В доску вбиваем 2 гвоздя и на них наматываем 150 витков.

Далее снимаем намотку, фиксируем кусочками проволоки.

Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от эмали.

Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель говтов.

Для проверки поднесите металлический предмет и показания тестера сразу изменятся.

Почему он работает?

Мультиметр в режиме прозвонки диодов выдает на щупы переменный ток, так как изначально не знает полярность подключенного диода. Данный переменный сигнал производит в катушке резонанс и считывает его значение. Как только в катушке появляется металл — это меняет ее индуктивность, что и считывает тестер.

У данного прибора есть один недостаток: он работает в импульсном режиме, и, поэтому, необходимо двигать постоянно предмет, чтобы его обнаружить. Так как если металл в катушке остается, но не двигается, тестер выдает «0» или низкие значения.

Улучшим наш прибор

Дополним наш металлоискатель поисковой штангой, для удобство использования. Берем пластиковую водопроводную трубу и немного сгибаем снизу.
Выпилим прощелину и отверстие для катушки.
Закрепим плотно ниткой.
Сделаем отвод к мультиметру.
Тестер закрепим скотчем.
Соединим со шумами.
Теперь можно пользоваться.

Если приноровиться, то поиск идет отлично, даже закопанных в землю металлов.

Как настроить?

Настраивать устройство на разные задачи совсем непросто. Потому что в учет придется брать немалое количество критериев, например, грунт.

Разберем, что такое отстройка грунта.

• Важен баланс между завышенными и заниженными показателями. Когда настройки завышены, хорошие сигналы теряются легко, и чувствительность увеличивать уже точно нельзя. Заниженные показатели тоже путают, минералы в почве с ними совсем не учитываются. То есть лучший поиск будет при сбалансированных показателях.
• Настраивать можно вручную и автоматически. Обычный, простой самодельный прибор чаще настраивается вручную. Но если прибор сложный, то новичкам лучше полагаться на автоматику, в стандартном устройстве автонастройка находится между режимом монетоискания и режимом геологоразведки. А вручную настройки от грунта делают, ставя баланс грунта на деление нуля.
• Чувствительность, настроенная на максимум, чаще мешает. В грунте, где, например, очень много гвоздей и тому подобного, датчику с прибавочным током «захочется» ловить слишком много сигналов, и они сольются в уже нечитаемую информацию.

По сути, к каждому металлодетектору идет своя инструкция. Если это классный прибор, и в нем есть маска дискриминации, она может быть настроена на игнорирование каких-то цветных металлов – меди, например. Металлодетекторы могут давать реакции на серебряные чешуйки, которые залегают глубоко, уже в границах отрицательного диапазона. А ржавые предметы техника частенько путает с медными монетками.

Кстати, выбирать устройства, ориентирующиеся только на поиск золота, эксперты не советуют. И, вообще, не стоит делать узкие настройки, могут быть сбои и ошибки. На крупные предметы настроить прибор можно, но вот понять, где точно находится предмет, сложно – придется копать. Можно настроить на мелкие предметы, но нужно быть готовыми к многочисленным помехам, исходящим от почвы, то есть к ложным сигналам.

Самодельные приборы обычно проверяются на практике. Хотя, если это просто смартфон с приложением, настройки там будут точнее, но не всегда они срабатывают.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

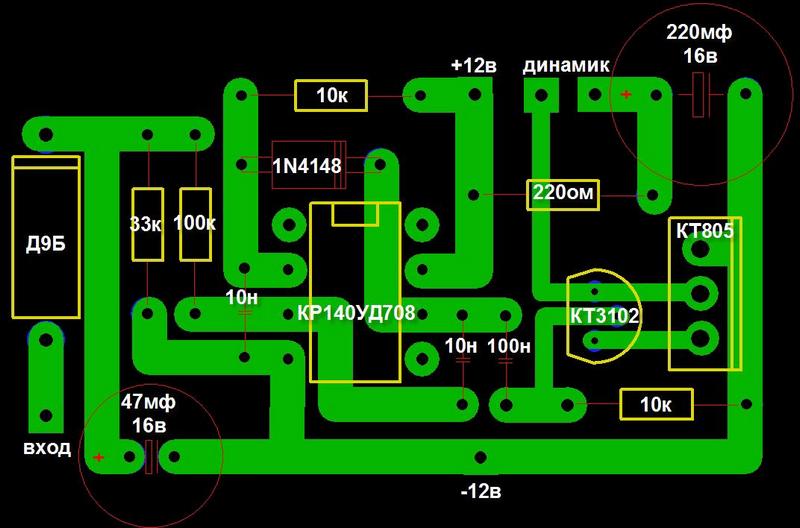

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Предыдущая

РазноеКак подключить датчик движения к сирене?

Следующая

СамоделкиТокопроводящий клей: сфера применения, виды, особенности

Самодельный металлоискатель. Как сделать металлоискатель? :: SYL.ru

На сегодняшний день металлоискатели используются для самых разных целей. По конструкции данные устройства довольно сильно отличаются. Микросхемы в приборах, как правило, используются подстрочного типа. Однако на рынке представлено множество моделей с безконденсаторными аналогами.

Дополнительно важно отметить, что чувствительность металлоискателя зависит от типа транзисторов. В среднем их емкость не превышает 4 пФ. Чтобы более подробно разобраться в данном вопросе, лучше всего рассмотреть наиболее популярные модификации.

Устройство на микросхеме РР20

Как сделать самодельный металлоискатель на микросхеме РР20? На самом деле собирается модель данного типа в наше время довольно просто. В первую очередь для микросхемы подбираются транзисторы. Всего их потребуется четыре единицы. Они должны быть способны выдерживать пороговое напряжение (максимум) на уровне 200 Вт. Таким образом, чувствительность у устройства будет хорошая. Для повышения точности обнаружения используются резисторы. Наиболее распространенными в наше время принято считать модификации кодового типа.

Дополнительно в магазинах представлено множество ортогональных резисторов. Для их установки на микросхему придется воспользоваться паяльной лампой. Наушники в данном случае можно использовать сот плеера. Подключить самодельный металлоискатель своими руками к ним можно через композитный выход. Разъем для этого на микросхеме данного типа предусмотрен. В конце работы останется только установить батареи для питания устройства. Используется они различной емкости. Если рассматривать бюджетный вариант, то целесообразнее приобретать аккумуляторы на 10 мАч.

Модель «Пират» на микросхеме РР30

Самодельный металлоискатель «Пират» в наше время является довольно распространенным. Для того чтобы собрать прибор без привлечения специалистов, необходимо приобрести в магазине качественный транзистор. При этом резисторов для модели потребуется две единицы. Также для нормальной работы металлоискателя многие специалисты рекомендуют использовать конденсаторы.

Подбираются они в основном линейного типа. Всего проводников в них должно быть предусмотрено три. Катушки индуктивности в самодельный металлоискатель подойдут на 50 витков. Как правило, они на рынке продаются диаметром около 1.2 см. Батареи в этом случае важно устанавливать на 20 мАч.

При этом для нормальной работы резисторов используются тетроды. На рынке они чаще всего встречаются операционного типа. Параметр сопротивления у них не сильно высокий, однако прослужить они способны довольно долго. Подключить самодельный металлоискатель своими руками к наушникам можно через композитный выход. С помощью такого устройства проводку в стене найти довольно просто.

Использование рефлекторных транзисторов

Сделать с рефлекторными транзисторами самодельные металлоискатели в домашних условиях можно только на базе подстрочной микросхемы. В данном случае безконденсаторная модель для прибора не подойдет. Непосредственно транзисторы устанавливаются в начале цепи. При этом конденсаторы важно припаивать линейного типа. Для регулировки частоты часто используются тетроды.

Подсоединяются они к микросхеме через индуктивную катушку. В некоторых случаях конденсаторы используются контактного типа. Чтобы самодельный металлоискатель нормально работал, их потребуется три единицы. Два из них обязаны устанавливаться возле транзистора. Порт в этом случае припаивается стандартно композитного типа. Однако в данной ситуации многое зависит от наушников. В основном они используются от обычного плеера.

Модель с конвекционными транзисторами

Самодельный металлоискатель с конвекционными транзисторами в наше время встречается довольно редко. Чувствительность у моделей очень высокая. Однако следует учитывать, что недостатки у них также имеются. В первую очередь они связаны с перегрузкой резисторов. Происходит это, как правило, из-за повышения порогового напряжения.

В данном случае указный параметр колеблется в районе 130 Вт. Конденсаторы для указанной модели подходят только контактного типа. Устанавливаться они обязаны непосредственно на микросхеме. Для того чтобы самостоятельно собрать модель, ее целесообразнее использовать с маркировкой РР20. При этом катушку индуктивности важно устанавливать большого диаметра. Витков на ней должно быть предусмотрено как минимум 80 штук.

Использование хроматических резисторов

Самодельный металлоискатель с хроматическими резисторами отличается хорошей чувствительностью. Сделать прибор самостоятельно довольно просто, если имеется микросхема типа РР20. В свою очередь, безконденсаторные аналоги для таких устройств не подходят. Транзисторы целесообразнее использовать только ортогональные. Устанавливаются они через дроссель. При этом выходное напряжение в устройстве должно составлять не менее 130 Вт. Непосредственно резисторы в металлоискателе важно устанавливать на микросхеме.

Конденсаторы в таких устройствах используются на три проводника. Подключаются они к микросхеме через блок контактов. Катушку индуктивности для металлоискателя подбирается небольшого диаметра на 7 витков. Батарея на устройство устанавливается большого объема. Все это необходимо для того, чтобы напряжение в сети не прыгало. Операционные тетроды на микросхемах припаиваются довольно редко. В данном случае на резисторы не оказывается большая нагрузка.

Модель с импульсным стабилитроном

Самодельный металлоискатель с импульсным стабилитроном способен работать при различной частоте. Обнаруживать такие устройства могут также и деревянные предметы. В данном случае чувствительность прибора зависит от типа транзисторов.

Если рассматривать ортогональные модификации, то их лучше всего устанавливать на подстрочной микросхеме. В свою очередь, кодовые транзисторы отлично будут работать с безконденсаторной моделью. Устанавливаются стабилитроны в устройстве только через катушку индуктивности. С этой целью придется использовать паяльную лампу.

Как паять соединения проводов

Для пайки соединений проводов я применил ту же технику, что описана выше. Соединение проволоки обычно труднее нагреть, чем один провод, поэтому я пропитал соединение большим количеством флюса или канифоли (наконечник утюга «смачивается» им) для лучшей теплопередачи.

Нанесение паяльного флюса на соединение проводов

Нанесение паяльной канифоли в дополнение к флюсу поможет полностью нагреть соединение проводов паяльником. Когда вы погружаете наконечник горячего утюга в канифоль, канифоль плавится в точке контакта, и значительное ее количество прилипает к наконечнику утюга.

Смоченный канифолью паяльник

Затем приложите смоченное канифолью жало к месту соединения проводов, которое начнет нагреваться, и канифоль переместится на место соединения. Повторяйте это действие до тех пор, пока стык не пропитается канифолью. Поместите жало утюга на соединение, и когда соединение полностью нагреется, нанесите припой чуть выше жала паяльника.

Если припой сразу не начинает плавиться, его необходимо нагреть больше. Обычно требуется несколько секунд, чтобы соединение стало достаточно горячим для пайки. Как только припой начнет плавиться, он будет стекать с наконечника утюга на соединение. Держите соединенные провода неподвижными в течение нескольких секунд, так как припою нужно время, чтобы остыть и снова затвердеть.

Нанесение припоя на соединение проводов

ПРИМЕЧАНИЕ. Если вы переместите провода до того, как припой затвердеет, вы получите «холодное соединение». Холодный сустав зернистый, ломкий, иногда подвижный и склонный к физическому разрушению. Он также имеет высокое сопротивление, которое может привести к полному выходу из строя одного или двух компонентов катодной сетки — алюминиевых петель с электродами — соответствующие им железные артефакты не будут участвовать в процессе электролиза. Холодное соединение также может возникнуть, когда к соединению проволоки прикладывается недостаточно тепла.

Чтобы быстро добавить припоя в соединение, поместите кончик проволоки прямо на соединение, а жало паяльника в то же место, чтобы жало упиралось и в припой, и в соединение, и нагрейте поднимите их одновременно, как показано на рисунке ниже. Продолжайте добавлять припой в соединение проводов, пока соединение не будет полностью покрыто.

Добавление припоя

Соединение проводов покрыто припоем

Последний этап заключается в пайке соединений электрода/основного провода на катодной сетке. Делается так же, как описано выше.

Алюминиевая петля, ее крючок и проволочный электрод прочно соединены с основным проводом

Поскольку все соединения электрических проводов были припаяны, а сетка превратилась в один большой катод, подвеска, состоящая из нескольких частей, была готова к прикреплению железные артефакты к нему.

Многореликтовая подвеска с электрической «катодной» сеткой готова

• < Предыдущая
• 1
• 2
• 3
• 4

• 8

• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39
• 40
• 41
• Далее>

Buy Elenco Detering Detering Kit с железом и приповной онлайн на Desertcart Dontenegro

: Бренд Elenco

: Brand Desertcart Dontenegro

: Brand Elenco

. Отточите свои навыки пайки своими руками на этом металлоискателе старой школы. Получите удовольствие от самостоятельной сборки и пайки.

Найдите новые деньги и старые сокровища.

Когда AM-радио находится рядом с генератором; он будет издавать звуковой сигнал, когда присутствует металл.

Включает в себя: печатную плату, электронные компоненты, инструкцию и паяльник мощностью 25 Вт, подставку и бессвинцовый припой с канифольным сердечником.

Добавьте этот набор в свою учебную программу STEM От компании, поставляющей вам Snap Circuits — 9-вольтовая батарея не входит в комплект.

• Импортировано из США (размеры и характеристики основаны на рынке США).

Вы делаете все своими руками? Оттачивайте свои навыки пайки на Набор для пайки металлоискателя Elenco. Найти новые деньги и старые сокровище. Начните увлекательное хобби металла обнаружение. Металлоискатель — это, по сути, осциллятор, который передает в АМ-диапазоне. AM-радио не входит в это Комплект. Когда AM-радио находится рядом с генератором; он будет излучать звуковой сигнал при наличии металла. Выкопайте его и добавьте в ваша коллекция. Печатная плата (PCB) и компоненты включая резисторы, конденсаторы, переключатели, микросхемы и диоды полупроводники, разъемы IC, перемычки и светодиоды — все включено вместе с руководством и инструкциями. Плюс паяльник на 25 ватт, подставка и бессвинцовый припой с розовым сердечником. От компании, которая приносит вам Snap Circuits — 9вольтовая батарея в комплект не входит. — СДЕЛАНО В США — Elenco была основана более 30 лет назад двумя инженеры. Ядром Elenco по-прежнему остается сильная инженерия и дизайнерские навыки. Испытательное оборудование Elenco зарекомендовало себя как надежное. так же доступным. Elenco снабжает университеты и средние школы с качественными учебными комплектами и материалами.

Показать больше

Отзывы

Связанные страницы

Игрушки и игры › Обучение и образование

Просмотрите страницы с похожими продуктами: наборы для пайки, научные наборы для стержней, материалы для научных стержней. Desertcart доставляет в Черногорию более 100 миллионов товаров со всего мира.

Отказ от ответственности: указанная выше цена включает все применимые налоги и сборы. Информация, представленная выше, предназначена только для справочных целей. Продуктов может не быть на складе, а расчеты доставки могут измениться в любое время. Desertcart не подтверждает никаких утверждений, сделанных в приведенных выше описаниях продуктов. Для получения дополнительной информации обратитесь к производителю или в службу поддержки клиентов Desertcart. Хотя Desertcart прилагает разумные усилия, чтобы показать только товары, доступные в вашей стране, некоторые товары могут быть отменены, если они запрещены к ввозу в Черногорию. Для получения более подробной информации посетите нашу страницу поддержки.

Часто задаваемые вопросы о наборе для пайки металлоискателя Elenco с утюгом и припоем в Черногории

Где я могу купить набор для пайки металлоискателя Elenco с утюгом и припоем онлайн по лучшей цене в Черногории?

Desertcart — лучшая платформа для покупок в Интернете, где вы можете купить набор для пайки металлоискателя Elenco с утюгом и припоем от известных брендов. Desertcart поставляет самый уникальный и самый большой выбор товаров со всего мира, особенно из США, Великобритании и Индии, по лучшим ценам и в кратчайшие сроки.

Есть ли в наличии набор для пайки Elenco Metal Detector с утюгом и припоем и готов ли он к доставке в Черногория?

Desertcart отправляет набор для пайки металлоискателя Elenco с утюгом и припоем в другие города Черногории. Получите неограниченную бесплатную доставку в более чем 164 странах с членством в Desertcart Plus. Мы можем быстро доставить набор для пайки металлоискателя Elenco с утюгом и припоем без хлопот с доставкой, таможней или пошлинами.

Безопасно ли покупать набор для пайки металлоискателя Elenco с утюгом и припоем на пустынной тележке?

Да, абсолютно безопасно покупать набор для пайки металлоискателя Elenco с утюгом и припоем на сайте desertcart, который является 100% законным сайтом, работающим в 164 странах. С 2014 года Desertcart поставляет клиентам широкий ассортимент товаров и выполняет их желания.
