возможные схемы + инструктаж по подключению своими руками

Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Содержание статьи:

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от , который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от , способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить ?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести , первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая - выходящей

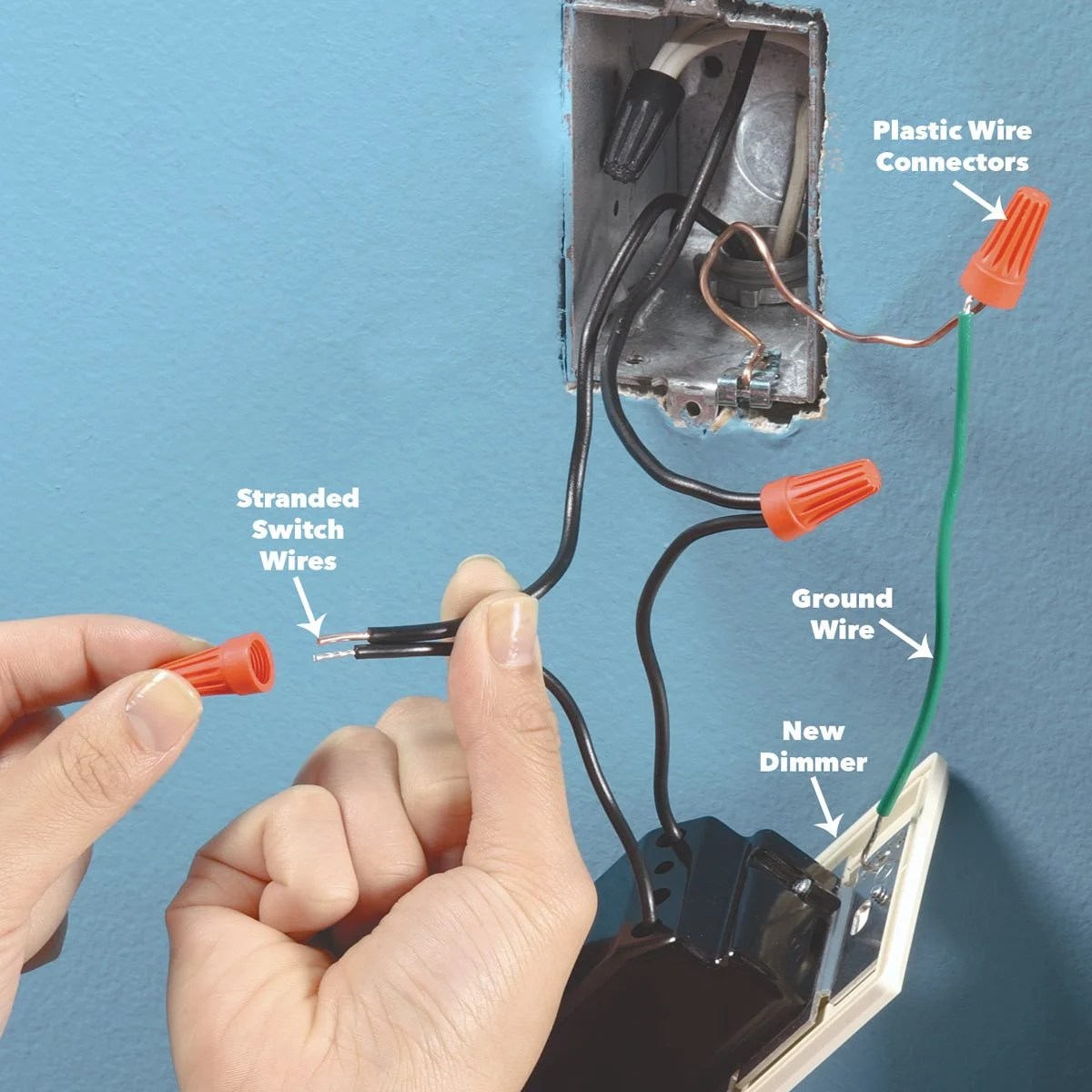

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

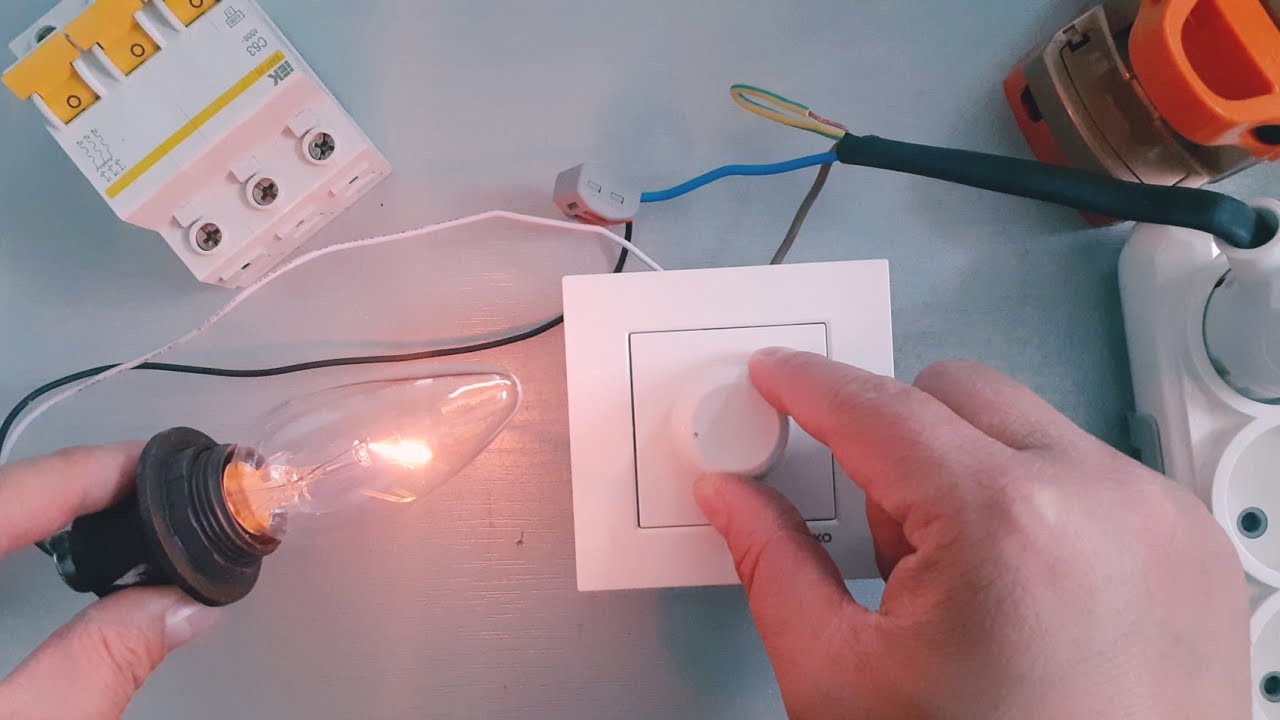

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Выводы и полезное видео по теме

Разобраться с простыми конструкциями и ближе познакомиться со сложными светорегуляторами помогут информативные и полезные видеоролики, снятые профессиональными электромонтажниками и домашними мастерами.

Знакомство с покупкой, сделанной по интернету. Диагностика устройства:

Подключение универсального встроенного диммера к выключателю:

В какой последовательности производится монтаж:

Все этапы по установке диммера, от покупки до диагностики, можно произвести самостоятельно. Главные моменты, которым следует уделить особое внимание, – это выбор правильной схемы подключения и соответствие устройства осветительным приборам по характеристикам.

У вас есть практические навыки монтажа диммера и вы можете поделиться советом с посетителями нашего сайта? А может появились вопросы по теме статьи? Пожалуйста, делитесь опытом, задавайте вопросы в блоке под статьей.

Как подключить диммер вместо выключателя: легранд

Автор Aleksandr and IgorВремя чтения 4 мин.Просмотры 10Опубликовано

20 августа 2013

Доброе время суток уважаемые читатели блога. Темой данного поста будет как подключить диммер вместо выключателя, всю процедуру выполняем своими руками. Диммер, это электрическое устройство, с помощью которого можно производить включение, выключение и плавное регулирование яркости светильника, люстры, бра.

Диммер работает по принципу реостата, что позволяет поворотом кнопки регулятора выбрать необходимую нам освещенность. Случаев для применения данного устройства много, это и в качестве «дежурного освещения», и во время отдыха, когда не хочется делать полную тьму, при просмотре телевизора, притушив в комнате свет наполовину, ведь не рекомендуется смотреть телевизор при полном отключении света.

Особенно диммер незаменим в детской комнате, зайдя в которую проверить поведение ребенка вам не придется включать освещение полностью, которое может его разбудить.

Еще не маловажным плюсом пользуясь устройством, является экономия электроэнергии, уменьшая яркость свечения ламп, уменьшается и потребляемая мощность, которая влияет на скорость вращения диска счетчика. Благодаря плавному включению освещения и отсутствие резких скачков напряжения срок эксплуатации ламп увеличивается в 15-20 раз.

Диммеры по своей конструкции могут быть нескольких видов

  • поворотные — в которых с помощью вращения большой круглой кнопки происходит включение света и регулирование яркости освещения
  • поворотно-нажимной – включает и выключает освещение с одновременное его регулировкой
  • электронные – управление которых производится нажатием на кнопку.

Диммеры применяются для работы с обыкновенными лампами накаливания и галогеновыми лампочками.

В настоящее время данное устройство можно приобрести в любом магазине электротоваров, любой фирмы и разной окраски. Перед покупкой устройства плавного регулирования освещения необходимо посчитать мощность всех ламп, которые он будет регулировать, и приобрести устройство с запасом 150-200 ватт, так как любое электрическое устройство, в том числе и диммер не переносит перенагрузку, которая приведет к его перегреванию и преждевременному выходу из строя.

А подключение диммера очень простое, не сложнее подключения простого включателя. Если вы затеяли ремонт и уже знаете, в каких помещениях будет устанавливаться устройство, то от распределительной коробки, которая находится по вертикали на одном уровне с коробочкой под выключатель, протягивается трехжильный кабель, третий провод необходим для заземления, в случае если вы приобретете электронный (сенсорный) диммер, притягиваете в распределительную коробку от щитка питания так же трехжильный кабель, по которому будет подаваться ноль, фаза и заземление (зануление) и из коробки прокладывается еще один трехжильный кабель на светильник.

Ниже приведена схема подключения диммера.

В распределительной коробке нулевой провод (синего цвета) идущий от щитка питания зачищается, скручивается с нулевым проводом, отходящим от коробки к светильнику, после скручивания кончик скрутки пропаивается и оголенный провод изолируется. Далее берем желтые (желто-зеленые) провода, идущие от щитка питания, от светильника и диммера зачищаем, скручиваем, пропаиваем и изолируем.

Данный провод будет служить при необходимости заземлением для светильника и диммера, если он будет в электронном варианте. Затем берем коричневые (красные) провода, идущие от щитка питания и диммера, зачищаем, скручиваем, пропаиваем и изолируем.

Далее берем коричневый (красный) провод, идущий от светильника и синий провод, идущий от диммера, зачищаем, скручиваем, пропаиваем и изолируем. После скрученные провода аккуратно укладываются в распредкоробку и закрывают ее крышкой. Теперь осуществляем подключение диммера.

Устройство имеет такие же габариты, как и простой выключатель, поэтому для него используется такая же установочная коробочка. Так как мы подключаем поворотный диммер, поэтому заземляющий провод, который приходит в установочную коробочку, не используем и его изолируем, чтобы он не коснулся фазового провода, иначе будет короткое замыкание.

К контакту со значком L подключаем коричневый (красный) провод через который придет 220 вольт, а синий провод подключаем ко второму контакту по нему пойдет регулируемое напряжение в распредкоробку и через скрученный с ним коричневый (красный) провод к светильнику.

Если у вас еще старая алюминиевая проводка, то ничего страшного здесь нет, так как провод двужильный вы сможете использовать поворотный диммер. Перед подключением вам необходимо с помощью фазометра найти фазовый провод и подключить его к контакту L, а второй провод ко второму контакту.

Не забывайте про технику безопасности, помните, электрический ток опасен для жизни, поэтому определив фазовый провод, отключите напряжение на щитке питания, а потом производите подключение устройства и установку в коробочку.

Если вас заинтересовал такой вариант включения освещения, то выбирайте диммер и устанавливайте.

Вот в принципе и все подключение, которое вполне под силу проделать самостоятельно. Удачной вам установки.

С уважением Александр  & Игорь.

Схемы подключения светодиодных диммеров

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. Читайте также статью: → «Как работает диммер?».

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.

С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

  • Для активной нагрузки;
  • Для индуктивной нагрузки;
  • Для светодиодных энергосберегающийх ламп;
  • Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

  • С поворотным диском;
  • На механических кнопках;
  • Сенсорные;
  • С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

 По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

  • Таймером;
  • Программным управлением;
  • Подключением к ПК для расширения функций с помощью различных программ;
  • Возможностью использования в автоматизированных системах «Умный дом»;
  • С дистанционным пультом управления.
Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммееры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера



Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник



Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модельОрганы управленияМощность в ВтСтоимость в руб
Legrand ValenaКнопки и поворотный350, 450, 650, 11001700
Legrand CelianeКнопки и сенсорные320, 420, 6202900
Legrand Galea Lifeкнопочные, поворотные420, 620, 11001700
Legrand Carivaкнопочные, поворотные320, 5201450
Legrand Mosaicкнопочные420, 11002000

 Характеристики и примерная стоимость диммеров Legrand

Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

МодельМощность в ВтСтоимость в руб
ANYA AYA220012161-501650
ANYA AYA220012361-501650
Asfora EPH6400121601490
Asfora EPH65001216011200
Asfora EPH65001236011200
Asfora EPH66001213141000
Asfora EPH66001233141000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

  • Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
  • При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
  • Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
  • При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

  1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

  1. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

  1. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

 Характеристики некоторых светодиодов

Производитель и маркаКитайские5630 5730,Китайские 5630 57300,Китайский 5050



Мощность

Яркость

0,09W

7 лм

15W

12 лм

0,1W

               8 люмен

 Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

  1. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Схема подключения диммера, описание и монтаж устройства!

Сравнительно недавно единственной доступной возможностью регулирования яркости осветительных приборов была установка прибора под названием реостат. При этом мощность подобных реостатов была примерно на одном уровне с нагрузкой. Конечно, на это можно было бы закрыть глаза, однако при уменьшении яркости освещения расход электроэнергии никак не уменьшался – лишняя мощность попросту рассеивалась. Поэтому реостаты применялись для регулирования яркости лишь там, где в этом была потребность, к примеру, в театрах.

Поворотный диммер

Однако ситуация кардинально изменилась с появлением на рынке полупроводников, известных как симистор и динистор. Именно на основе них и сконструированы современные диммеры, позволяющие быстро и удобно регулировать яркость освещения.

Видео — Как работает диммер

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Основные сведения о диммерахДиммерДиммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер

Таблица. Некоторые виды диммеров

Виды диммеровПояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 ВВ данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформаторОтвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.Задача диммера для светодиодов - оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммерГлавным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер Предполагает легкое вращение поворотного элемента.
Нажимной диммерПредполагает многократное нажатие клавиши
Одинарный диммерМожно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммерДля регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Видео — Простая светодиодная лампа и диммер

Особенности устройства диммера и схемы его подключения

Поворотные диммеры разных производителей имеют одинаковое устройство – отличается лишь их качество. Также определенные различия могут присутствовать во внутреннем оснащении регуляторов: в конструкцию некоторых из них включаются дополнительные элементы, положительно влияющие на стабильность работы диммера и улучшающие плавность регулирования яркости освещения.

Работают диммеры по следующему принципу. Чтобы лампа освещения включилась, через симистор диммера должен пройти ток. Для этого между электродами упомянутого полупроводника должно возникнуть некоторое напряжение. Появляется оно следующим образом.

Схема подключения диммера для светодиодной ленты

При возникновении положительной полуволны происходит зарядка конденсатора посредством потенциометра. При этом от характеристик потенциометра напрямую зависит скорость заряда конденсатора. Ключевой же функцией потенциометра является изменение фазового угла. При повышении напряжения на конденсаторе до значения, достаточного для открытия полупроводников диммера, симистор открывается. На этом этапе происходит уменьшение его сопротивления, что позволяет осветительному прибору гореть до завершения полуволны. Отрицательная полуволна ведет себя аналогично положительной, т.к. динистор и симистор симметричны, поэтому направление тока для них не имеет принципиального значения.

В результате напряжение, поступающее на нагрузку, является «отголосками» полуволн, следующих друг за другом на частоте порядка 100 Гц. Именно из-за этого при включении осветительного прибора на минимальную яркость может появляться мерцание.

Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Параметры конструктивных элементов регулятора могут меняться у разных компаний-производителей, однако принцип действия устройств от этого практически не меняется. Свойства резисторов и конденсаторов влияют лишь на характеристики точек зажигания, а также стабильность работы осветительного прибора. Так, наименьшая яркость света обеспечивается при минимальном значении сопротивления резистора, а наивысшая, соответственно, при максимальном.

Неправильно подключенный диммер все равно будет работать, однако в таком случае его работа будет также неправильной

В практическую схему разрешается включать любые симисторы, с учетом мощности нагрузки. Однако допустимое напряжение устройств не должно быть менее 400В, т.к. значение мгновенного напряжения в отечественных электросетях может «прыгать» вплоть до 350В.

Видео — Как выбрать диммер

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

  • регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
  • величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
  • диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Как установить диммер

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Провода

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммераЧтобы разобрать его, нужно открутить контргайку и снять все декоративные накладкиДиммер в разобранном видеДиммер в разобранном видеДиммер в разобранном видеСхема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепленияОдеваем все декоративные накладки и поворотное колесикоОдеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Удачной работы!

Видео – Схема подключения диммера

Видео — Подключение светодиодной ленты к мини диммеру

Как подключить диммер самостоятельно

Ни одно помещение не обходится без осветительных приборов. В первую очередь это касается квартир и жилых домов, где требования и пожелания к качеству освещения могут быть самыми разнообразными. Для гостиной одно освещение, для спальни и кабинета другое, для ванной комнаты — третье. Реализовать все это разнообразие поможет устройство под названием диммер. Название происходит от английского глагола, означающего — затухать, тускнеть. Как установить диммер своими руками мы рассмотрим в этой статье.

Предназначение

Основное назначение диммера — плавная регулировка интенсивности освещения. Первые такие устройства появились еще в конце позапрошлого века и использовались для освещения театров. В то время это были громоздкие приборы на основе реостатов, что не позволяло их применять в бытовых условиях.

Современные диммеры, созданные на основе полупроводниковых приборов, таких как симисторы и динисторы, имеют размеры, сопоставимые с размерами обычных выключателей освещения.

По сравнению с первоначальными реостатными устройствами они имеют целый ряд преимуществ. Во-первых, малые размеры, позволяющие без дополнительных усилий и подготовительных работ своими руками ставить их вместо выключателей.

Во-вторых, установка диммера дает реальную возможность экономить электроэнергию. Первые реостатные устройства электрическую энергию, которая не поступала на осветительные приборы, преобразовывали в тепловую энергии и рассеивали в атмосфере. Современные диммеры реально ее экономят. И эта экономия может достигать 60-65%.

В-третьих, подключение диммера вместо обычного выключателя позволяет существенно продлить срок службы ламп накаливания, который сможет достигать нескольких и более лет. Это объясняется тем, что появляется возможность плавной подачи тока через осветительные приборы, а также их включение не на полную мощность.

Виды

Классифицировать диммеры можно по способу управления (регулировки) освещением, по месту установки, по форме исполнения и по типу осветительных приборов. Рассмотрим все варианты.

По способу регулировки можно отметить следующие виды:

  • поворотные. Включение и регулировка интенсивности освещения производится поворотом ручки;
  • поворотно-нажимные. Включение освещения осуществляется нажатием на ручку, а регулировка — вращением этой ручки;
  • клавишные. Регулировки производятся двумя клавишами, одна из которых работает на увеличение интенсивности освещения, а вторая — на уменьшение;
  • сенсорные. Для управления в этих устройствах используется сенсорная панель;
  • дистанционные. Включение и выключение света, его регулировка выполняется с помощью пульта дистанционного управления, например, инфракрасного. Также существуют модели, реагирующие на хлопок ладонями или голосовой сигнал.

По месту установки можно выделить такие типы диммеров: модульные и моноблочные. Первые устанавливаются обычно в электрические силовые щиты и используются для регулировки освещения в коридорах, на лестничных площадках и тому подобном. Вторые устанавливаются вместо обычных выключателей освещения.

Следует учесть и тип проводки в помещении, которая бывает скрытой и открытой. Поэтому существует два вида конструктивного исполнения диммеров — для скрытой проводки, устанавливаемые с монтажные коробки для выключателей, и для открытой, когда установка производится на поверхности стены.

Если планируете произвести установку диммера своими руками так, чтобы все работало правильно, необходимо учесть еще один немаловажный фактор. Тип осветительных приборов влияет на выбор типа диммера, так как те устройства, что предназначены для привычных ламп накаливания, не подойдут для работы с люминесцентным или светодиодным освещением. Поэтому можно выделить еще такие виды устройств:

  • для ламп накаливания, рассчитанных на напряжение 220 В;
  • для низковольтных галогенных ламп на напряжение от 12 до 24 В;
  • для люминесцентных и энергосберегающих ламп;
  • для светодиодных светильников.

На рынке существует достаточно широкий выбор устройств различных производителей. Хорошей репутацией пользуется продукция французской компании Легранд, немецкой Сименс и других. Для светодиодных светильников можно порекомендовать диммеры от Легранд. Как подключить диммер правильно рассмотрим далее.

Видео “Диммер своими руками”

Схема подключения

При установке устройства своими руками схема подключения диммера может быть выбрана на ваш вкус. Рассмотрим несколько часто встречающихся вариантов.

Самая простая и распространенная схема подключения диммера – это его установка вместо выключателя освещения. Обычно устройство имеет два контакта для подключения: один для входа питающего провода, второй — для его выхода. Через диммер проходит только фаза, на что следует обратить внимание. Подключаем фазовый провод к определенному контакту в соответствии с инструкцией изготовителя, а второй провод, отходящий от устройства, направляем к осветительному прибору.

Схема подключения регулятора мощности ламп

Еще одна схема подключения диммера подойдет для использования в спальне. У входа в спальню устанавливается выключатель, а устройство регулировки монтируется возле кровати. Если рассматривать принципиальную электрическую схему такого включения, то устройство устанавливается последовательно с выключателем и через него проходит фазовый провод. Такой способ установки позволит регулировать интенсивность освещения прямо с кровати.

Актуальной бывает и такая ситуация, когда регулировка освещения осуществляется в одном месте, а включение – выключение в двух других, например, в двух концах длинного коридора. При необходимости можно приспособить это устройство для обеспечения различных режимов освещения.

Монтажные работы

Принцип-подключения-диммера на схеме

Для человека, который хотя бы раз что-то ремонтировал в электропроводке своими руками, монтаж устройства не составит большого труда. Из инструментов понадобятся отвертка, пассатижи, кусачки, пробник напряжения или тестер. Рассмотрим самый простой вариант, когда устройство управления освещением устанавливается вместо выключателя. Тип проводки – скрытая.

В первую очередь проводим отключение электричества. Для этого отключаем (выкручиваем) пробки или отключаем автомат защиты в щитке. Затем производим демонтаж выключателя, который обычно выполняется откручиванием одного – двух крепежных винтов и двух контактных, удерживающих провода. Удалив его из монтажной коробки, осматриваем провода. Они должны иметь целую изоляцию, а оголенная часть должна быть неповрежденной. Затем на короткое время включаем электричество, чтобы с помощью пробника напряжения или тестера определить фазовый провод. Как мы помним, через устройство регулировки освещения должен проходить только он.

Опять отключаем электричество и подключаем провода к соответствующим контактам согласно инструкции изготовителя. Закрепляем устройство в монтажной коробке и включаем электричество. Проверяем работу. В случае успеха ставим на место декоративную внешнюю крышку. Монтаж выполнен.

Видео “Регулировка мощности света ламп накаливания”

Как сделать, подключить и пользоваться специальным диммером для регулировки мощности работы ламп накаливания – узнаете из видео ниже.

Особенности установки диммера вместо выключателя

Управление светом – очень удобная функция, позволяющая настроить освещение в помещении под настроение, время суток, действия, которые будут в нем выполняться.

В нашем интернет-магазине представлен большой выбор светодиодных светильников с возможностью изменения яркости света или его цветовой температуры. Под эти светильники есть и соответствующие диммеры, поэтому создавать световые сценарии с ними легко. Но что делать, если в помещении нет спотов и современной системы освещения? Все очень просто! Управлять светом при помощи светорегулятора можно даже в том случае, если в доме или офисе стоять обычные осветительные приборы с лампами накаливания или галогенками. Но, для этого придется поставить диммер вместо выключателя.

Алгоритм установки светорегулятора

На сегодняшний день рынок предлагает покупателю достаточно широкий выбор диммеров. Они могут быть механическими и электронными, поворотными и кнопочными, сенсорными. Как правило, электронные кнопочные или сенсорные приборы имеют гораздо больше функций, чем механические диммеры. Установка любого вида светорегулятора достаточно проста, если есть хотя бы минимальные навыки работы с инструментами.

Схема подсоединения диммера вместо выключателя

Порядок действий при установке диммера вместо выключателя следующий:

  • Отключаем электропитание в помещении и проверяем отсутствие сети с помощью индикатора.
  • Демонтируем выключатель. Откручиваем крепежи, снимаем защитную панель и отсоединяем провода.
  • Подсоединяем провода к контактным выходам светорегулятора и вставляем его рабочую часть в подрозетник, фиксируем устройство крепежными винтами.
  • Закрываем регулятор света декоративной рамкой.

После всех манипуляций включаем электропитание в помещении и проверяем работоспособность устройства.

Обратите внимание, что для светодиодных светильников с диммированием, ламп накаливания и галогенных ламп устанавливаются абсолютно разные диммеры. Это обязательно надо учесть при покупке регулятора света. Нельзя одновременно подключать на один диммер нагрузки емкостного и индуктивного характера.

Кроме того, при покупке оборудования надо определить общую мощность светильников, которые будут подключены к светорегулятору. Мощность регулирующего устройства должна быть выше суммарной мощности осветительных приборов.

Если вы хотите настроить управление освещением, но сомневаетесь в правильности своего выбора, то обращайтесь к специалистам нашей компании. Мы поможем подобрать подходящее оборудование для уже имеющихся осветительных приборов, а также подберем новые современные светодиодные светильники для организации качественного освещения в любых помещениях и под любые задачи.

Рекомендуем посмотреть:


схемы + инструктаж по подключению своими руками. Подключение диммера. Схемы регулятора

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

  • Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
  • На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
  • Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

  1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
  2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
  3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

  1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
  2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
  3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
    диммер клавишный
  4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

  1. Они могут включать и отключать освещение по установленному таймеру.
  2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
  3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
  4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
  5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
  6. Устройство даёт возможность управлять яркостью света дистанционно.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.


Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².


От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.


Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.


Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.


Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.


Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

  1. Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
  2. Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
  3. У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
  4. Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

  • «L-in» – так обозначается фаза-вход;
  • «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

От слов – к делу: как подключают диммер

Существуют стандартные схемы подключения диммеров, подходящие для использования в быту. Они представлены ниже:

Так выглядит стандартная и самая простая схема подключения диммера. По ней можно заменить один выключатель на светорегулятор

Схема наглядно демонстрирует подключение проходного диммера. Установить такой можно между ванной и туалетом, например

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз – дали команду на включение диммера. Удержали подольше – началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

  1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
  2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
  3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
  4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
  5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.

Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу. Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.

Модульные диммеры – схема подключения

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице. С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:


На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся. При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C. Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Диммер – это удобное приспособление для регулирования яркости освещения. Он может использоваться как вместо классического выключателя света, так и вместе с ним. Имея базовые навыки электротехники, можно самостоятельно подключить регулятор света к лампочке. Для этого нужно соблюдать правильность подсоединения проводников и технику безопасности.

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света. Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

  1. Отключаем электроэнергию в квартире.
  2. Устанавливаем монтажную коробку в углубление.
  3. Закрепляем жилы в соответствующих клеммах корпуса.
  4. Помещаем корпус в штробу.
  5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
  6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
  7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Наглядный видео урок по подсоединению проводов



Источники

  • https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dimmer
  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/s-regulyatorom-yarkosti.html
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html
  • https://stroimdom44.ru/novaya-era-dimmery-vytesnyayut-obychnye-vyklyuchateli/
  • https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/
  • https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/
  • https://stroychik.ru/elektrika/podklyuchenie-dimmera
  • https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-dimmer-vmesto-vyklucatela/
  • https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html
  • https://v-teplo.ru/sxema-podklyucheniya-dimmera.html

Как установить диммерный переключатель

Свет очень важен, когда дело доходит до меблировки вашего нового дома, и свобода выбора яркости освещения может быть именно тем комфортом, который вам нужен после долгого рабочего дня. Здесь Fantastic Handyman объяснит, как установить для этого подходящее устройство. Нужная вам технология называется диммером.

Что такое диммерный переключатель

Диммер похож на любой другой стандартный выключатель света, только он дает вам возможность регулировать яркость вашего осветительного прибора.Диммерные переключатели требуют особой установки и бывают разных форм и размеров.

Типы диммерных переключателей

Существует множество различных типов диммеров, категории которых можно смешивать и настраивать в соответствии с потребностями каждого человека.

  • Диммеры однополюсные - только для одного помещения.
  • Диммеры трехходовые - на две или три комнаты.
  • Диммеры Multi-Location - для регулировки яркости более четырех комнат.

В зависимости от используемых лампочек диммеры могут быть:

  • Люминесцентные диммерные лампы;
  • Галогенные лампы;
  • лампы накаливания;
  • Лампы магнитные низкочастотные;
  • Электронные лампы низкой частоты;
  • Светодиодные лампы.

Обратите внимание, что не все диммеры могут хорошо работать с каждой лампочкой, поэтому обратитесь к электрику рядом с вами, чтобы задать дополнительные вопросы. В зависимости от стилей управления диммеры могут быть:

  • Поворотные диммеры , где вы просто вращаете узел, чтобы отрегулировать яркость лампы.
  • Переключение диммеров , где вы переключаете несколько уровней вверх и вниз, однако знайте, что в этих моделях уровень яркости является фиксированным, и вы можете выбирать только из нескольких установленных уровней яркости.
  • Скользящие диммеры такие же, как поворотные диммеры, только по прямой.
  • Диммеры Tap , где у вас есть сенсорная панель, по которой можно нажимать пальцем, чтобы отрегулировать яркость.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Как установить диммерный переключатель

После того, как вы выбрали переключатель, который вам больше всего нравится, пора его установить. Помните, что все электромонтажные работы рекомендуется выполнять сертифицированным электриком. Общие шаги по замене переключателя света на диммер следующие:

  • Отключить электроснабжение .Никогда не начинайте электрический проект при наличии все еще активного электрического тока в комнате, в которой вы работаете.
  • Снимите старый выключатель. Отвинтите настенную пластину и осторожно потяните выключатель. Вы должны увидеть пучок белых проводов. Используйте тестер напряжения, чтобы убедиться, что питание не достигает цепи (даже если вы отключили электричество, лучше перестраховаться, чем потом сожалеть). Найдите провод с надписью «обычный» и запишите его. Отсоедините все провода.
  • Подключите новый переключатель освещения .Для однополюсных диммеров вам необходимо подключить все заземляющие провода от диммера к зеленому или неизолированному медному проводу в настенной коробке. Скрутите концы вместе и закройте их гайкой соединителя проводов. Затяните проволочную гайку на каждой паре концов проволоки. Для трехпозиционного переключателя подключите только черный провод регулятора яркости к проводу, помеченному как «общий», и удалите изоленту. Остальное подключите.
  • Заменить настенную пластину . Медленно вставьте провода обратно в электрическую коробку. Затяните винты, которыми диммер крепится к распределительной коробке.Если вы устанавливаете диммер со съемной ручкой, снимите его с диммера, осторожно потянув наружу, прежде чем прикреплять настенную пластину. Если диммер имеет отдельную настенную пластину, затяните монтажные винты, которыми настенная пластина крепится к переключателю.
  • Включите электричество и проверьте диммер.

Смотрите также:

[Инфографика] Как сэкономить энергию для детей


Как заменить диммерный переключатель на стандартный

И, конечно, если вам надоело думать о другом, например о яркости в вашей комнате, вы всегда можете вернуться к стандартному выключателю.Вот как:

  • Отключить питание . Независимо от того, какие электромонтажные работы вы выполняете, подача электроэнергии должна быть отключена.
  • Выверните винты из панели переключателей . Используйте обычную отвертку.
  • Используйте тестер напряжения на проводах . Несмотря на отключение электричества, важно проверить наличие остаточного электричества. Это может вызвать у вас шок из ниоткуда.
  • Выньте переключатель освещения из коробки. Вытяните диммер из стены и снимите соединители проводов с помощью обычной отвертки.
  • Присоедините новый стандартный переключатель. Оберните заземляющий провод вокруг зеленого винта в нижней части стандартного переключателя. Оберните один из черных проводов вокруг одного из латунных винтов сбоку стандартного переключателя. Присоедините другой черный провод к другому латунному винту на стандартном переключателе.
  • Вставьте новый переключатель в распределительную коробку . Осторожно закрепите весь пучок внутри стены и прикрутите панель обратно.
  • Включите питание и проверьте новый переключатель.

Ежегодные проверки электроснабжения являются обязательными, если вы домовладелец. Но если вам случится забыть об этих вещах, вы всегда можете положиться на контрольный список по содержанию дома Fantastic Handyman, который напомнит вам.

Источник изображения: WitchitS / shutterstock.com

Как установить диммерный переключатель

Регулировка уровня освещения в комнате - отличный способ поднять настроение. Хотя вам может потребоваться более яркий свет для чтения, вам может потребоваться меньше света для просмотра телевизора и, возможно, даже третий уровень света для романтического вечера дома.Диммерные переключатели могут приспособиться ко всем этим обстоятельствам.

Замена обычного переключателя на диммер - один из самых простых проектов, связанных с электричеством своими руками. В большинстве случаев разрешение или осмотр не требуется, но важно соблюдать осторожность при работе с электричеством.

Проверка безопасности: выключено ли питание?

Каждый раз, когда вы работаете с электричеством, обязательно выключите питание на панели и выполните следующие действия:

  • Убедитесь, что цепь обесточена, включив и выключив существующий переключатель, прежде чем снимать пластину переключателя.
  • После снятия пластины рекомендуется проверить провода в электрической коробке с помощью тестера напряжения на всякий случай.
  • Если в одной коробке несколько переключателей или розеток, проверьте также провода второго устройства с помощью тестера напряжения. Иногда в одну и ту же коробку подключено несколько цепей.

Как подключить и установить диммерный переключатель

Одно различие между диммерными переключателями и обычными переключателями заключается в том, что в последних домашние провода подключаются непосредственно к переключателю.С другой стороны, большинство диммеров имеют встроенные провода, которые подключаются к проводам дома с помощью гаек.

Вот как подключить новый переключатель:

  1. Выверните винты, удерживающие старый выключатель на месте, и вытащите устройство из коробки.
  2. Обрежьте существующие провода как можно ближе к переключателю. Есть веские причины отрезать провода, а не отсоединять их. Если провода прикреплены к переключателю винтами, значит, они уже погнуты и устали.Их повторная установка может привести к поломке проводов внутри проволочной гайки. Если это не замечено во время установки, возможно, вы настраиваете соединение на дуговое замыкание, которое может вызвать возгорание. И если это такой переключатель, когда провода вонзаются прямо в спину, их в любом случае будет сложно удалить.
  3. Снимите примерно 3/4 дюйма изоляции с только что обрезанных концов проводов и прикрепите их к проводам на диммере.
  4. Совместите цвет провода с цветом провода, соединив оголенный провод заземления с зеленым проводом от переключателя.
  5. Удерживайте каждую пару вместе так, чтобы концы изоляции выровнялись, и скрутите провода вместе по часовой стрелке с помощью линейных плоскогубцев.
  6. Скручивайте, пока изолированные участки провода не намотаются друг на друга. Это помогает предотвратить возникновение напряжения в соединении в будущем.
  7. Закончите соединение, закрутив гайку для проволоки, снова по часовой стрелке.
  8. Потяните за каждую гайку провода, чтобы убедиться, что соединение в порядке, затем протяните провод обратно в электрическую коробку, а затем установите новый переключатель диммера.
  9. Прикрутите диммер к коробке и установите крышку. Для большинства диммеров требуется пластина в стиле Decora с прямоугольным отверстием для переключателя, поэтому вам может потребоваться приобрести один из них.

Убедитесь, что переключатели и лампочки совместимы

Не так давно единственными диммерными переключателями, которые вы могли купить, были реостаты, которые уменьшали количество электричества, идущего к свету, превращая часть его в тепло на переключателе.

Не углубляясь в физику, можно сказать, что появление полупроводников изменило то, как современные диммерные переключатели управляют электричеством.Диммеры больше не выделяют много тепла и работают, изменяя форму волны потока энергии.

При покупке диммера сейчас важно знать, какой тип света он будет контролировать. Это компактный люминесцентный? ВЕЛ? Галоген? В частности, для люминесцентных ламп и светодиодов важно иметь регулируемые лампы, а также переключатель регулировки яркости, рассчитанный на этот тип света.

Внимательно прочтите этикетку производителя при покупке лампочек, чтобы убедиться, что они будут работать с переключателем яркости.Вам также нужно будет проверить мощность диммера. Если, например, в этой цепи освещения десять ламп по сто ватт, диммер должен быть рассчитан не менее чем на 1000 ватт.

Что такое трехпозиционные диммеры?

Трехсторонняя схема управляет светом из двух мест и требует специальных переключателей. Четырехходовые схемы аналогичны, но управляют светом из трех или более мест. Вместо того, чтобы использовать кабель с двумя изолированными проводами (один черный и один белый) плюс неизолированное заземление, в этих схемах используется кабель с тремя изолированными проводами (черный, белый и красный) плюс неизолированное заземление.

Основное отличие состоит в том, что вам нужно уделять пристальное внимание существующему коммутатору. Один вывод на этом переключателе будет черным. Провод, который ведет к этой черной клемме, должен подключаться к черному проводу на новом переключателе освещения.

В остальном работа аналогична. Собрав все вместе, снова включите выключатель и наслаждайтесь созданной вами новой атмосферой.

Как заменить переключатель диммера - Smarthome

Наслаждайтесь хорошей ночью, красным вином, сырными тарелками и отличным фильмом.Пока свет имеет хорошую настройку, ваш диммер гаснет, что дальше? Вам нужно будет знать, как заменить диммер. Может быть, вы хотите обновить свой диммер. Очень важно знать, как его заменить. Нас довольно часто спрашивают, как заменить диммер. Недавно мы представили вам несколько различных точек зрения на интеллектуальное освещение, и сегодня мы продолжим эту тему. Ранее на этой неделе мы рассмотрели несколько различных методов управления освещением. Мы также познакомили вас с преимуществами умных лампочек, вилок и выключателей, чтобы вы могли найти правильное решение для своих нужд.После подробного изучения того, как работают диммерные переключатели, сегодня мы собираемся удвоить внимание, как легко заменить диммерный переключатель. К счастью, хотя домашняя автоматизация может быть технической и зачастую сложной, диммер - это простая концепция, и ее замена - не слишком сложная работа. https://youtu.be/RXMcUPXR1QQ Магазин интеллектуальных диммерных переключателей

Что такое диммерный переключатель и почему вы должны его использовать?

Здесь нет призов за угадывание… С помощью диммеров вы можете уменьшить или увеличить яркость освещения по желанию.Вы можете управлять переключателем с самого устройства, с помощью приложения на смартфоне, голосовыми командами с помощью цифрового помощника или с других интеллектуальных устройств, таких как выделенный контроллер. Диммерные переключатели находят свое применение, когда вы используете комнату для нескольких целей. В гостиной вам может понадобиться сверхяркое освещение Philips Hue, когда дети делают домашнее задание. Когда пришло время приготовить попкорн и приступить к просмотру фильма, используйте то же освещение, но уменьшите яркость с помощью простой голосовой команды, чтобы создать более расслабленную атмосферу.Начните свой день с того, что попросите Алексу включить свет, и вы сможете начать свой день ярким белым светом. Когда пришло время лечь спать, попросите о своем ночном распорядке, и он погаснет. Помимо декоративного освещения и абсолютного удобства, диммеры также могут помочь вам снизить безудержные счета за коммунальные услуги. При освещении половинной яркости можно использовать на 40% меньше электроэнергии, что дает вам потенциальную ежемесячную экономию, которую нельзя не заметить. Ваши лампочки прослужат дольше, если их не нажимать так сильно, поэтому диммеры действительно являются подарком, который не перестает дарить.Галогенные лампы и лампы накаливания лучше всего реагируют на диммеры. Некоторые переключатели позволяют использовать светодиоды, но, как правило, вы не сможете так эффективно приглушить их. Прежде чем мы предложим вам простой подход к замене диммерного переключателя, вот что вам понадобится для работы:

Необходимые инструменты

  • Отвертка 4 в 1
  • Плоскогубцы
  • Провод (двухпроводный)
  • Тестер напряжения
  • Инструмент для зачистки проводов
  • Рулетка

Другие необходимые материалы

Проезд

  1. Отключить питание .Это может показаться очевидным, но невыполнение этого требования может привести к серьезной аварии, поэтому убедитесь, что питание переключателя отключено на панели или цепи предохранителей. Еще раз проверьте это, включив свет на переключателе. Выключите его снова, и все готово.
  2. Снимите пластину переключателя и проверьте наличие горячих проводов . Отвинтите пластину переключателя и снимите ее. Используйте бесконтактный тестер напряжения, чтобы убедиться, что на нем не осталось горячих проводов. С помощью этого типа тестера напряжения вы можете определять напряжение, не прикасаясь непосредственно к металлическому проводнику.Удерживайте кончик тестера вокруг каждой винтовой клеммы. Убедитесь, что питание отключено.
  3. Выкрутить выключатель . Ослабьте винты на лицевой панели и выньте ее из коробки. Проверьте, как выглядит проводка, и сделайте снимок с помощью мобильного телефона. У вас будет черный или синий для нейтрального и красный или коричневый для живого. Это зависит от того, когда в доме проводилась последняя проводка. Зелено-желтый - заземляющий провод. Примечание: Если переключатель подключен к паре белых проводов, вызовите электрика.Если проводка алюминиевая, вам также следует обратиться за профессиональной помощью.
  4. Объем контрольной коробки : См. Статью 314 Национального электротехнического кодекса, чтобы узнать объем, который вам понадобится внутри стального ящика. На пластиковых коробках аккуратно нанесен этот рисунок. Если в коробке слишком много проводов и устройств, это может привести к короткому замыканию, перегреву и даже возгоранию. Во избежание этого соблюдайте минимальный размер коробки.
  5. Подумайте о толщине провода .Обычно цепи на 15 ампер соединяются проводом калибра 14, в то время как цепи на 20 ампер требуют проводов калибра 12 и более.
  6. Проверьте заземление перед подключением . В современном диммере используется либо зеленый провод заземления, либо зеленый винт заземления. Его необходимо подключить к источнику заземления, если он есть. Если проводка имеет пластиковый корпус, у вас будут медные провода для подключения к переключателю диммера. В некоторых системах электропроводки для этой цели используется металлический кабелепровод. В последнем случае используйте неоновый тестер напряжения для проверки заземления.В таком случае используйте зажим или винт заземления, чтобы вставить короткий провод заземления в металлическую коробку. Подключите это к диммеру. Если тестирование показывает, что коробка не заземлена, используйте пластиковую крышку и убедитесь, что у вас нет открытых металлических частей. Проверьте еще раз, затем включите питание. Вставьте провода тестера напряжения между винтовыми клеммами и коробкой. Если тестер загорелся, ваша коробка заземлена.
  7. Отключить питание . Не забудьте сделать это перед тем, как продолжить. Повторяем, выключаем питание.
  8. Добавьте новый диммер и зажим заземления . Прижмите зажим заземления вместе с 6-дюймовым медным проводом к коробке с помощью отвертки. Вам нужно будет отрезать кусок гипсокартона, чтобы дать зажиму небольшой зазор.
  9. Зажмите конец провода . С помощью плоскогубцев согните провод обратно в зажим и плотно зажмите, чтобы не мешать переключателю диммера.
  10. Зачистите концы провода . Обрежьте концы проволоки кусачками.Зачистите 3/8 дюйма изоляции с концов.
  11. Подключите провода . Если диммер имеет многожильные провода, удерживайте провода вместе с многожильным проводом, выступающим над сплошным проводом, на расстоянии 1/8 дюйма. Подберите разъемы по количеству и размеру проводов. Поверните соединитель по часовой стрелке до плотной посадки. Если диммер имеет винтовые клеммы, снимите ¾ дюйма изоляции с каждого провода и сформируйте петлю с помощью плоскогубцев. Оберните эту петлю вокруг клемм, затем закройте ее плоскогубцами.Затяните винты, и все готово.
  12. Установите крышку . Аккуратно сложите все провода в коробку. Прикрутите диммер к коробке. Установите крышку. Снова включите питание для тестирования, и вы должны быть готовы к некоторым действиям с подсветкой.

5 лучших диммерных переключателей 2019

Вот краткий обзор пяти самых мощных диммеров на рынке, чтобы дать вам несколько практических примеров того, что есть на рынке. Мы стремимся показать вам широкий спектр моделей, а не использовать несколько одинаковых диммеров.Как и в случае со всеми элементами домашней автоматизации, у всех разные потребности, и здесь, в «Умном доме», мы всегда стараемся их удовлетворить.

1) Диммер с дистанционным управлением Insteon

Диммер может сэкономить ваши деньги с течением времени, и этот удобный переключатель дистанционного управления от Insteon - наш лучший выбор. Все хотят разного от дома, подключенного к Интернету, и не в последнюю очередь, когда дело доходит до контроля. С Insteon у вас есть все необходимое. Для удаленного доступа на вашем смартфоне программирование и планирование выполняются просто благодаря адаптивному приложению Insteon.Вы можете использовать свой любимый голосовой помощник, если предпочитаете управление без помощи рук. Для Alexa и Google Assistant вам понадобится Insteon Hub, а для Siri - специальный Insteon Hub для HomeKit. Помимо этого, вы можете управлять своим диммером с помощью контроллера Insteon. Какой бы маршрут вы ни выбрали, хаб - это выгодное вложение. Ознакомьтесь с нашим подробным обзором Insteon, чтобы увидеть, что вы можете построить вокруг этого замечательного шлюза. Сцены позволяют согласовать совместную работу нескольких устройств, и создание их не требует больших затрат, даже если вы не совсем одержимы технологиями.Это позволяет включить весь свет внизу или отключить уровни яркости в домашнем кинотеатре, когда наступает свидание или время семейного кино. Insteon - это надежный и доступный диммер от умного дома.

Преимущества

  • Получите полностью индивидуальный вид с помощью выбора из 3 цветов и индивидуальной гравировки
  • Наслаждайтесь полным дистанционным управлением затемнением, добавьте Insteon Hub для Alexa или Google Assistant или используйте контроллер Insteon
  • Для этого диммера не потребуется C-образный провод, а это значит, что он будет вставлен практически в любой дом.

2) Интеллектуальный диммер Wemo WiFi

Прежде всего следует отметить, что этот умный диммер WiFi стоит недешево.Кроме того, для этого требуется C-провод, поэтому он может не подключиться к более старому дому без некоторой замены проводки. Если цена и нейтральный провод не проблема, это один из самых универсальных диммеров в перегруженном сегменте рынка. Планирование - это удобная функция в гибком приложении Wemo. Вы также можете использовать устройство Alexa или Google Home, если предпочитаете приглушать свет с помощью голосовых команд. Этот переключатель работает с любой регулируемой лампой накаливания, светодиодами или CFL. Мощность составляет 400 Вт для первых и 150 Вт для светодиодов и КЛЛ.Вы получите много свободы благодаря планированию перехода от ночного режима к режиму «Вдали», а элементы управления просты в использовании, поэтому вам не придется возиться с утомительным занятием. Вы также сможете воспользоваться преимуществами целого ряда рецептов IFTTT, если ваша сфера деятельности более амбициозна. Если вам нужен диммер без мерцания от бренда, на который вы можете положиться, воспользуйтесь умным переключателем Wemo, и вы не будете разочарованы.

Преимущества

  • Управление диммером физически, в приложении или с помощью голосовых команд для полной гибкости
  • Планирование режима «Нет на месте» действует как дополнительный уровень безопасности, создавая впечатление, будто ваш дом занят, когда вы в отпуске.
  • Убедитесь, что свет, запрограммированный на включение ночью, когда вы спускаетесь вниз, выключен не на полную яркость

3) Переключатель диммера Leviton Decora Smart WiFi

Leviton хорошо зарекомендовал себя на рынке интеллектуальных технологий, и этот классический диммер Decora - удобный карманный вариант, если вы хотите заменить существующий переключатель на более продуманную альтернативу.Следуйте нашим простым рекомендациям, приведенным выше, чтобы решить эту проблему. Номинальная мощность составляет 450 Вт для светодиодов или КЛЛ и 1000 Вт для ламп накаливания. Он также может выдерживать люминесцентные нагрузки до 1000 ВА. Однако вы должны знать заранее, что вам понадобится нейтральный провод. Если у вас более старый дом, это может потребовать немного внимания. Кроме того, это будет разумная ставка, если вы не хотите переусердствовать с автоматизацией дома. Мы говорим об этом, поскольку вам не нужно вкладывать средства в концентратор, чтобы пользоваться полным удаленным доступом со своего смартфона.Добавьте устройство с поддержкой Alexa, и вы сможете взять на себя ответственность только с помощью голосовых команд. Leviton Decora станет достойным дополнением к любому дому, подключенному к сети, будь то однополюсный или многонаправленный диммер.

Преимущества

  • Этот переключатель позволяет удаленно управлять через приложение на вашем смартфоне без использования стороннего концентратора
  • Сгруппируйте источники света и настройте графики расписания в адаптивном, интуитивно понятном приложении
  • 3-стороннее затемнение с несколькими пультами дистанционного управления делает его отличным решением для больших умных домов

4) Двойной диммер и переключатель Lutron Maestro

Этот классический двойной переключатель включения / выключения и диммера от Lutron легко проникает в дома без С-образного провода, что делает его пригодным практически для любых целей без дополнительных электромонтажных работ.Светодиоды также имеют двойное назначение. Они наглядно показывают уровни яркости, а также помогут, если вы ищете переключатель в темноте. Вы не получаете преимуществ удаленного управления или возможности Alexa с этим переключателем, но мы стараемся включить что-то для всех здесь, в Smart Home. Если вы хотите добавить гибкости своему освещению и не одержимы тем, чтобы заполнить каждый уголок подключенного дома гаджетами, иногда лучше всего работают проверенные методы, так почему бы не установить этот изящный двойной диммер и не переключить кадр?

Преимущества

  • Хорошо сочетается с расположением друг на друге, которое вы найдете в своей ванной или кухне
  • Нет необходимости в нейтральном проводе
  • Комбинирует переключатель света и регулятор освещения в одном устройстве

5) Диммер HomeSeer Z-Wave Plus

Недавно мы глубоко погрузились в Z-Wave, классический протокол связи, который конкурирует с Zigbee за доминирование в домашней электронике.В этом HomeSeer используется новый и улучшенный Z-Wave Plus, поэтому вы можете использовать большинство контроллеров для регулирования диммирования. Начать работу очень просто, и, как и со всеми устройствами Z-Wave, связь полностью надежна. Вы сможете точно настроить скорость затемнения, и есть удобная полоска света, которая поможет вам вместе с мгновенными отчетами о состоянии, хотя для последнего вам понадобится HomeSeer HomeTroller, чтобы быть уверенным в совместимости. Другие контроллеры работают, но не всегда для центральных сцен или отчетов.Комплект Z-Wave - решение не для всех, но этот диммерный переключатель идеально подходит, если у вас есть небольшие технические ноу-хау и вам нужен надежный, универсальный

Преимущества

  • Используйте для создания сцен в качестве контроллера сцены благодаря Z-Wave Plus
  • Используйте этот переключатель как часть экосистемы HomeSeer и запускайте несколько событий для вашего полного удобства
  • Настройте уровень яркости и сразу оцените уровни яркости с помощью полосы из 7 крошечных светодиодов

Заключительное слово

Мы надеемся, что вы нашли несколько полезных советов в сегодняшнем обзоре того, как заменить переключатель диммера.Если повезет, теперь у вас есть подходящий диммер для прицела, поэтому вам не нужно тратить слишком много своего драгоценного времени на покупки. Месяц, запланированный для нашего блога по домашней автоматизации, завершился насыщенно, поэтому возвращайтесь за новыми новостями об умном доме и наиболее эффективными продуктами на растущем рынке.

Как установить диммерный переключатель

Создайте изысканную атмосферу в освещении с помощью диммера

1-2 часа - Начинающий

Вместо того, чтобы просто включать или выключать свет, получите широкий спектр света, установив переключатель яркости.Большинство диммеров предназначены для установки в стандартный проем стенной коробки, что позволяет легко заменить выключатель любого лампы накаливания или галогенного света на диммер.

Диммеры бывают двух основных конфигураций подключения: стандартные однополюсные диммеры и трехпозиционные диммеры.

В стандартном однополюсном диммере свет управляется одним переключателем. С трехсторонним диммером вы можете управлять светом с помощью двух переключателей. Вам понадобится трехпозиционный диммер и трехпозиционный переключатель. Это позволяет вам затемнять из одного места и включать и выключать свет из другого.

Совет: определите количество переключателей, управляющих осветительной арматурой. Если только один переключатель управляет светом, приобретите однополюсный диммер. Если два переключателя управляют одной лампой или группой ламп, вам понадобится трехпозиционный диммер.

Безопасность:

  • Отключите питание переключателя на блоке автоматического выключателя или блоке предохранителей.
  • Обычные диммерные переключатели не предназначены для использования с большинством люминесцентных ламп. Используйте только КЛЛ с пометкой «регулируемая яркость»
  • .
  • Не используйте обычный диммер с потолочным вентилятором.Колебания тока могут привести к сгоранию двигателя.

Что вам нужно

ИНСТРУМЕНТЫ

  • Отвертка с крестообразным шлицем
  • Отвертка шлицевая
  • Длинногубцы
  • Инструмент для зачистки проводов
  • Кусачки
  • Тестер напряжения

МАТЕРИАЛЫ

1) Выбор сменного переключателя

• Отключите питание вашего выключателя на выключателе.
• Убедитесь, что питание отключено, включив и выключив переключатель.

2) Снимите старый выключатель

  • Снимите имеющуюся настенную пластину и винты, которыми коммутатор крепится к настенной коробке.
  • Осторожно потяните выключатель от стены. Если вы видите пучок белых проводов в задней части настенной коробки, вы можете оставить их на месте.
  • Не прикасайтесь ни к каким проводам, пока не убедитесь, что они не пропускают электрический ток.Проверьте цепь с помощью известного тестера рабочего напряжения, чтобы убедиться, что питание не поступает в цепь. Если тестер обнаруживает напряжение, отключите соответствующий прерыватель цепи или извлеките соответствующий предохранитель и снова проверьте цепь.
  • При замене трехпозиционного переключателя один провод подключается к винту другого цвета или с надписью «ОБЩИЙ». Обратите внимание, что это отличается от провода, подключенного к зеленому винту, который является проводом заземления. Пометьте общий провод куском изоленты, чтобы идентифицировать его при подключении нового диммера.
  • Отсоедините все провода от старого выключателя. Если вы заменяете существующий диммер, вам нужно будет открутить гайки вокруг проводов переключателя и домашних проводов.

3) Подключите новый диммерный переключатель

Стандартный однополюсный диммер

  • Если провода в доме изогнуты, используйте инструмент для зачистки проводов, чтобы отрезать скрученные концы. При необходимости снимите ¾ дюйма кожуха с конца проводов в доме.
  • Подключите заземляющий провод от диммера к зеленому или оголенному медному проводу в настенной коробке.Скрутите концы вместе по часовой стрелке и закройте их гайкой для проводов.
  • Подключите каждый провод диммера к домашнему проводу, зажимая концы проводов плоскогубцами и скручивая их вместе. Провода от диммера обычно черные. Два провода дома могут быть черными, красными или белыми с черной маркировкой. Затяните проволочную гайку на каждой паре концов проволоки. Если оголенный провод открыт, отвинтите соединительный элемент, снимите провода, обрежьте концы проводов кусачком, а затем закройте провода крышкой.

Трехпозиционный переключатель

  • Если провода в доме изогнуты, используйте инструмент для зачистки проводов, чтобы отрезать скрученные концы. При необходимости снимите ¾ дюйма кожуха с концов проводов в доме и проводов переключателя освещения.
  • Подключите заземляющий провод от диммера к зеленому или оголенному медному проводу в настенной коробке. Скрутите концы вместе по часовой стрелке и закройте их гайкой для проводов.
  • Подсоедините черный провод регулятора яркости к общему проводу с меткой и снимите изоленту.
  • Подключите два оставшихся провода регулятора яркости, называемые путевыми проводами, отдельно к каждому оставшемуся проводу в настенной коробке.
  • С помощью отвертки прикрепите диммер к стене с помощью прилагаемых винтов.

4) Заменить настенную пластину

  • Осторожно заправьте провода обратно в электрическую коробку.
  • Затяните винты, которыми диммер крепится к распределительной коробке.
  • Если вы устанавливаете диммер со съемной ручкой, снимите ручку с диммера, осторожно потянув наружу, прежде чем прикреплять настенную пластину.
  • Если диммер имеет отдельную настенную пластину, затяните монтажные винты, которыми настенная пластина крепится к переключателю. Если вы используете настенную пластину с «безвинтовой» конструкцией, прикрутите адаптер настенной пластины к диммеру и осторожно защелкните настенную пластину на адаптере.
  • Если диммер имеет отдельную ручку, нажмите ее. Теперь вы можете снова включить питание на выключателе и проверить диммер.

1 августа 2018 г. Глина

Как установить диммер »The Money Pit

Диммеры

- отличный недорогой способ сэкономить энергию и добавить атмосферы в любую комнату вашего дома.Установить один из них можно с помощью всего нескольких инструментов за 15–30 минут. Вот что вам понадобится для установки диммера:

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

  • Бесконтактный тестер напряжения
  • Отвертка с крестообразным шлицем
  • Отвертка с плоским шлицем
  • Инструмент для зачистки проводов
  • Диммерный переключатель
  • Разъемы проводов

Взявшись за эту работу, сделанную своими руками, обязательно вооружитесь надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

STEP ONE
Отключить цепь. Начните с выключения выключателя, который управляет выключателем света, над которым вы будете работать.

ШАГ ВТОРОЙ
Снимите крышку переключателя. Если у диммера, который вы собираетесь заменить, есть ручка, снимите ее. Выкрутите два винта, удерживающих крышку переключателя на месте, и оставьте ее снятой.

ШАГ ТРЕТИЙ
Отсоедините выключатель.Если вы заменяете тумблер, дважды проверьте, что питание отключено, поместив тестер напряжения на винтовые клеммы рядом с переключателем. Если вы заменяете существующий диммер, вместо винтовых клемм вы увидите два черных провода и зеленый провод заземления. Коснитесь тестером обоих черных проводов. Убедившись, что питание полностью отключено, открутите винты, которыми переключатель крепится к электрической коробке.

STEP FOUR
Отсоединить провода. Если вы заменяете тумблер, открутите провода кабеля от клемм.Если провода продеты в отверстия для быстрого подключения, вставьте небольшую отвертку с плоской головкой в ​​прорези рядом с каждым отверстием, чтобы высвободить их. Если вы заменяете существующий диммер, удалите соединители, соединяющие провода переключателя с проводами кабеля.

STEP FIVE
Установить диммер. Используйте соединительный элемент, чтобы прикрепить зеленый провод заземления регулятора освещенности к оголенному проводу заземления кабеля. Используйте тот же метод для подключения каждого черного провода к каждому проводу кабеля. Обратите внимание, что, хотя провода кабеля могут быть черными или белыми, не имеет значения, какой черный провод диммера подключен к какому проводу кабеля.

Для коммутатора SMART подключите провод заземления к зеленому разъему на коммутаторе, расположив крючок по часовой стрелке так, чтобы он тянулся к винту, когда вы его затягиваете. Определите вашу линию и нагрузку на черных проводах и подключите их к соответствующей линии и клеммам нагрузки на коммутаторе. Подключите белые провода к дополнительному белому проводу, входящему в комплект поставки диммера, с помощью гайки. Затем подключите открытый конец нейтральной клеммы к переключателю. Вставьте установочные винты в электрическую коробку и затяните до фиксации.Установите на место крышку переключателя и восстановите питание цепи. На этом установка завершена.

Ищете отличные инструменты, которые помогут выполнить ваш проект? Покупайте Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Как установить диммерный переключатель

Наиболее знакомое устройство с улучшенным управлением, диммерный переключатель, позволяет понижать или повышать уровни освещенности, чтобы они соответствовали потребностям.Например, диммер в ванной комнате можно установить на низкий уровень для успокаивающего света во время купания, а затем увеличить яркость для бритья или нанесения макияжа.

В детской спальне диммер может обеспечивать слабый свет ночью для успокоения или для ночных проверок родителей, а затем заполнять комнату светом для дневных игр. Точно так же семейную комнату можно осветить низкоуровневым освещением для непринужденного развлечения, а затем оживить полным освещением для семейных мероприятий.

Обзор диммерных переключателей

Сегодня большинство диммеров представляют собой твердотельные устройства.На самом деле они выключаются и включаются очень быстро - 120 раз в секунду. Поскольку человеческий глаз воспринимает весь излучаемый свет, яркость излучаемого света на самом деле является продуктом того, как долго ток находится в циклах «выключено» и «включено». Chance Agrella | FreeRangeStock

Диммеры позволяют сэкономить деньги двумя способами. Во-первых, они значительно экономят электроэнергию, используя только необходимое количество электроэнергии. При затемнении света на 25% диммер экономит около 20% необходимой электроэнергии. При затемнении на 50% он экономит 40% электроэнергии.Во-вторых, диммер значительно продлевает срок службы лампы, поскольку снижает нагрузку на нить накала. При затемнении на 25% лампа служит в четыре раза дольше, чем при полной мощности; при затемнении на 50% он прослужит в 20 раз дольше.

Для диммера не требуется специальной проводки - он может заменить любой обычный выключатель света. Вы должны покупать диммеры специального назначения для люминесцентных, компактных люминесцентных, галогенных, светодиодных или низковольтных осветительных приборов и вентиляторов. Любой диммер, который вы покупаете, должен быть рассчитан на то, чтобы выдерживать тип и общую нагрузку на светильники, которые он будет контролировать.Также обратите внимание, что диммер, установленный для управления прибором с трехпозиционной розеткой, сможет управлять только одной из настроек освещения.

Диммерами можно управлять с помощью тумблера, шкалы, ползунка, лопаточного переключателя, сенсорной панели или электронной кнопки; некоторые типы объединяют два или более из этих методов для решения различных задач. Выбор переключателя, поворотного переключателя или ползункового переключателя действительно зависит от личных предпочтений; вместо этого сосредоточьтесь на диапазоне управления и функциях. Предлагает ли он диммирование во всем диапазоне? Можно ли предварительно установить определенный уровень освещенности? Сколько уровней? Легко ли им пользоваться?

Конечно, чем больше возможностей у диммера, тем он дороже.Идея состоит в том, чтобы выяснить, как он будет использоваться, а затем адаптировать ваш выбор к потребностям. Например, для общих приложений затемнения вы можете выбрать многофункциональный диммер, такой как Maestro от Lutron, который имеет сенсорное управление, которое будет вызывать предварительно установленный уровень освещенности, если вы прикоснетесь к нему один раз или полностью включите свет. если вы коснетесь его дважды. Маленькие светодиоды вдоль одного края показывают уровень света, и его можно настроить так, чтобы он плавно переходил в режим «выключения», что дает вам достаточно времени, чтобы покинуть комнату.

Как установить диммерный переключатель (шаг за шагом)

В этом полезном руководстве рассказывается, как установить диммерный переключатель, чтобы вы могли контролировать, как освещается ваше внутреннее и внешнее пространство.

Диммер отлично подходит для управления освещением комнаты. Это дает вам возможность вносить небольшие изменения в уровень освещенности - для создания настроения в столовой, снижения уровня в детской или даже для гибкости использования наружного освещения.

Помимо этих эстетических преимуществ, диммер также имеет несколько важных практических плюсов.Во-первых, диммер экономит энергию, позволяя очень точно регулировать потребление электроэнергии, устраняя потери. Это также продлевает срок службы большинства лампочек, поскольку сводит к минимуму или устраняет «удар нити накала», когда вы включаете обычный выключатель света.

Замена обычного выключателя света на выключатель с диммером - относительно простая задача, даже если у вас только средний опыт работы в домашних условиях. (Примечание: если вы собираетесь использовать люминесцентные или светодиодные лампы в цепи освещения, вам понадобится диммер, рассчитанный на люминесцентные или светодиодные лампы.) Чтобы купить диммеры, см. Диммерные переключатели на Amazon. Диммер медленно увеличивает и уменьшает яркость до уровня яркости, установленного маленьким ползунком. Lutron

Переключатель диммера может вызвать вибрацию нити лампы накаливания, создавая жужжащий звук, когда свет горит менее чем на полную мощность. Вы можете купить новый диммер, который не гудит, и заменить выключатель, но прежде чем вы это сделаете, попробуйте заменить лампочку на лампочку с «долгим сроком службы», которая имеет более прочную нить накала и рассчитана на 130 вольт вместо гораздо более распространенных 120 вольт.

Просто запомните главное правило: Всегда отключайте питание электрической цепи перед работой с ней. Выключите автоматический выключатель на электрической сервисной панели, а затем выполните следующие пошаговые процедуры:

1 С помощью отвертки снимите настенную пластину. Затем отвинтите крепежные винты переключателя. Снимите настенную пластину и открутите крепежные винты. © Дон Вандерворт, HomeTips

2 Возьмитесь за переключатель за фланцы и осторожно вытащите его из монтажной коробки.С помощью бесконтактного тестера цепей дважды проверьте, чтобы провода цепи не были электрически заряжены. Вытащите переключатель за фланцы. © Дон Вандерворт, HomeTips

3 Отвинтите провода от клемм переключателя. Если они воткнуты в отверстия на задней стороне переключателя, используйте небольшую отвертку, чтобы освободить их. Выпрямите концы проводов или, если возможно, отрежьте их и снова зачистите концы.

Отвинтить провода от клеммы переключателя. © Дон Вандерворт, HomeTips

4 Используйте линейные плоскогубцы , чтобы скрутить оголенный конец зеленого заземляющего провода вместе с оголенным медным заземляющим проводом в коробке.Затем с помощью гайки соедините провод заземления диммера с голым медным или зеленым проводом заземления цепи. Подключите провод заземления переключателя. © Дон Вандерворт, HomeTips

5 Подсоедините один из черных проводов диммера к каждому из двух черных проводов в коробке с помощью гайки. Подсоедините провода выключателя света. © Дон Вандерворт, HomeTips

6 Убедитесь, что соединения плотные, , а затем осторожно вставьте провода в коробку, оставив место для диммера.Установите диммер и прикрутите его к монтажным отверстиям в коробке. Дважды проверьте соединения и замените переключатель. © Дон Вандерворт, HomeTips

7 Замените лицевую панель. Снова включите питание на электрической панели, а затем попробуйте выключатель.

Заменить лицевую панель. © Дон Вандерворт, HomeTips

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах .Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Как установить диммерный переключатель

04 мая Как установить переключатель диммера

Отправлено в 21:21 в DIY, Как сделать по nestrs

Настроить дом так же просто, как заменить обычный выключатель света на регулятор яркости.Мы здесь, чтобы показать вам, как это сделать! Пока у вас есть доступ к вашей электрической панели, вы можете сделать этот проект своими руками. (Даже если вы в аренде.) Ух!

ЧТО ТАКОЕ ДИММЕРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ?

Диммер - это особый тип переключателя, который можно установить и который позволяет регулировать яркость лампочки.

Обычно, когда вы включаете лампочку, она включается на полную яркость - вы не можете отрегулировать ее яркость.

С диммерным переключателем рядом с самим переключателем есть ползунок, где вы можете переключать ползунок и контролировать, насколько яркой становится лампочка, а затем вы можете оставить переключатель в любом положении, которое вы выберете, для достижения любой желаемой яркости.

Связанный: Как закончить гипсокартон для начинающих

ДЛЯ ЧЕМ ВАМ НУЖЕН ПЕРЕКЛЮЧАТЕЛЬ ДИММЕРА?

Диммерные переключатели - это суть, они помогут вам создать желаемую атмосферу. Когда мы переворачиваем дома или готовим Airbnb или долгосрочную аренду, нам нравится рассматривать возможность модернизации диммерных переключателей и устанавливать их в большинстве комнат по всему дому. Например, диммерные переключатели прекрасно использовать в спальне, ванной или гостиной, но мы также известны тем, что устанавливаем их и на кухне.Единственное место, где мы их не устанавливаем, - это коридоры или туалеты.

Установите настроение

Диммерные переключатели отлично подходят для создания настроения. 😏

Возможно, это был долгий рабочий день, и вы хотите расслабиться в своей гостиной. Иметь верхний свет или лампу рядом с вами с яркой яркостью, возможно, не самое расслабляющее в мире, поэтому вы бы приглушили этот свет, чтобы свет вокруг вас был более «уютным». (Если вам нужна дополнительная информация о том, как выбрать лучшее освещение для вашего дома, ознакомьтесь с этой записью в блоге, которую мы сделали здесь.)

Помогите окружающей среде

Диммерные переключатели

также экономят электроэнергию и ваши расходы на электроэнергию, но так было не всегда.

Вначале диммерные переключатели использовались для ограничения количества электричества, подаваемого на лампочку, а затем превращали остальную энергию в тепло. Это было не очень эффективно, не безопасно и определенно не позволяло экономить на энергии.

Однако, благодаря технологическому прогрессу, диммеры могут экономить энергию, производимую вашей лампочкой, и экономить ваши деньги.

И задает настроение.

Беспроигрышный вариант!

Нужна консультация по установке, ремонту и проектированию? Узнайте, что предлагает Nestrs

КАК РАБОТАЕТ РЕЛЕ ДИММЕРА?

Хорошо. Хотя диммерные переключатели могут сэкономить вам деньги и поднять настроение, как же весело было бы понять, как именно они работают ?!

Вы можете произвести впечатление на вашего дядю, который, кажется, всегда знает все на следующем семейном собрании.

Хорошо, современные диммерные переключатели используют устройство, подобное транзистору, которое быстро включает и выключает световую цепь, чтобы уменьшить общее количество энергии, протекающей через цепь.

Уф… понял все это?

Цепь лампочки выключается и включается много-много раз каждую секунду!

Ручка или ползунок, который вы видите на переключателе диммера - и то, что вы используете для управления яркостью лампы - также является переменным резистором, но в данном случае он используется просто как сигнал для перемещения точки включения.Современный диммерный переключатель эффективен более чем на 99%!

ЧТО НЕОБХОДИМО ДЛЯ ЭТОГО КАЧЕСТВА

Обработано с VSCO с предустановкой m5

ВЫБРАТЬ ПЕРЕКЛЮЧАТЕЛЬ ДИММЕРА

Вы хотите выбрать диммер с номинальной мощностью, которая будет соответствовать или превышать общую мощность всех лампочек, которые регулирует диммер.

Если у вас есть симпатичный осветительный прибор с 3 лампочками по 60 Вт каждая, вам понадобится диммер мощностью не менее 180 Вт.

Большинство осветительных приборов работают с диммерными переключателями. При покупке светильников проверьте, регулируются ли они. Если вы не уверены, регулируется ли ваш светильник, проверьте, какие лампы вы используете. Большинство лампочек с регулируемой яркостью работают по схеме без регулировки яркости. Однако, если лампа не диммируется - никакой диммер не спасет вас!

Используйте стандартные диммеры для напряжения сети 120 и диммеры низкого напряжения для приложений 12 В и 24 В.

Если вы устанавливаете диммер на светильник, и он гудит, гудит, мерцает или не реагирует, скорее всего, лампы не регулируются.

Это один из наших любимых умных диммеров! Набор для рецептов Philips Hue Smart Dimmable LED Smart Light Recipe Kit прост в установке и доступен по цене.

ПЕРВАЯ БЕЗОПАСНОСТЬ

Перед тем, как приступить к работе, выключите автоматический выключатель, который управляет освещением, над которым вы работаете. Вот наш верный метод поиска правильного выключателя: включите свет, с которым вы работаете, а затем переворачивайте выключатели, пока свет не погаснет. Легкий.

Однако нельзя быть слишком осторожным .Если только вы не хотите выглядеть как ирокез по всей поверхности.

Jk jk jk… поражение электрическим током НЕ круто. Обратитесь к парикмахеру, чтобы узнать все, что вам нужно. Дважды проверьте с помощью тестера напряжения, чтобы убедиться, что вы защищены от ударов!

EASY PEASY SWAP

После того, как вы отключили питание коммутатора, пришло время для его замены. Мы рекомендуем приобрести диммерный переключатель, совместимый со светодиодами, чтобы сэкономить на счетах за электроэнергию. Убедитесь, что у вас есть диммер, подходящий для вашей работы. Управляется ли свет одним переключателем (однополюсным) или двумя переключателями (3-позиционный)? Некоторые даже делают и то, и другое! Дважды проверьте упаковку диммера, чтобы убедиться, что вы выбрали правильный продукт.

Вот что вам нужно сделать:

**** ПЕРВОЕ: ОТКЛЮЧИТЕ ПИТАНИЕ ВЫКЛЮЧАТЕЛЯ НА ВАШЕМ ВЫКЛЮЧАТЕЛЕ ИЛИ БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ. ПОДТВЕРДИТЕ, ЧТО ПИТАНИЕ ОТКЛЮЧЕНО, ВЫКЛЮЧАЯ И ВКЛЮЧАЯ СВЕТ ****

Связанные : Идеи хранения кухни Ikea

Давайте разберемся: снимите старый переключатель

  • Снимите настенную пластину. Затем выкручиваем выключатель из коробки.
  • Осторожно отодвиньте выключатель от стены, чтобы было видно за ним.
  • Если вы заменяете трехпозиционный переключатель, один провод будет подсоединен к другому помеченному винту или он будет помечен как «Общий». Это отличается от заземляющего провода, намотанного на зеленый винт. Пометьте «Общий» провод куском изоленты, чтобы вы могли идентифицировать его позже.
  • Отсоедините горячий, нейтральный и заземляющий провода с помощью крестовой отвертки. Удалите этот скучный, нерегулируемый переключатель. Если вы заменяете существующий диммер, вам нужно будет открутить гайки вокруг проводов переключателя и домашних проводов.

Нужен консультант, который покажет вам, как резко увеличить количество объявлений на Airbnb? Свяжитесь с Nestrs сегодня для получения дополнительной информации

Подключите новый переключатель диммера

Пора установить ваш новый модный диммерный переключатель…

Однополюсный

    1. Если провода в доме согнуты или скручены, используйте инструмент для зачистки проводов, чтобы выпрямить их. Убедитесь, что на каждом проводе имеется около ¾ дюйма неизолированного провода.При необходимости удалите часть кожуха провода.
    2. Подключите заземляющий провод от переключателя диммера к зеленому или оголенному медному проводу от домашних проводов. Скрутите их вместе по часовой стрелке. Скрепите их вместе изолентой, а затем проволочной гайкой. (Часть изоленты - это совет от моего отца, который является одним из самых крутых электриков, которых я когда-либо встречал!)
    3. Подключите каждый провод диммера к проводам дома с помощью плоскогубцев. Скорее всего, все провода диммера будут черными. Два провода дома могут быть черными, красными или белыми с черной маркировкой.Оберните каждую пару изолентой и закройте их проволочными гайками. Следите за тем, чтобы не оставлять оголенных проводов. Если вы видите оголенные провода, обрежьте их кусачками, а затем снова заклейте лентой и закройте крышкой.

Диммерные переключатели на три направления

  1. Если провода в доме согнуты или скручены, используйте инструмент для зачистки проводов, чтобы выпрямить их. Убедитесь, что на каждом проводе имеется около ¾ дюйма неизолированного провода. При необходимости удалите часть кожуха провода.
  2. Подключите заземляющий провод от переключателя диммера к зеленому или оголенному медному проводу от домашних проводов.Скрутите их вместе по часовой стрелке. Скрепите их вместе изолентой, а затем проволочной гайкой.
  3. Подключите черный провод регулятора яркости к общему проводу с меткой и снимите изоленту.
  4. Подключите два оставшихся провода регулятора яркости, называемые путевыми проводами, отдельно к каждому оставшемуся проводу в настенной коробке.
  5. С помощью отвертки прикрепите диммер к стене с помощью прилагаемых винтов.

Замените настенную пластину

  1. Осторожно заправьте провода в электрическую коробку.
  2. Закрепите диммерный переключатель на распределительной коробке с помощью прилагаемого винта.
  3. У некоторых диммеров есть настенные пластины, которые привинчиваются к переключателю диммера, а некоторые имеют настенные пластины, которые защелкиваются на месте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
