Как установить розетку в гипсокартоне: пошаговая инструкция и советы

Как правильно установить розетку в гипсокартоне. Какие инструменты понадобятся для монтажа розетки. Какие особенности нужно учитывать при установке розетки в гипсокартон. Как выбрать подходящее место для розетки в гипсокартоне. Какие меры безопасности необходимо соблюдать при работе с электропроводкой.

Содержание

Необходимые инструменты и материалы для установки розетки в гипсокартоне

Для успешного монтажа розетки в гипсокартоне вам потребуются следующие инструменты и материалы:

Коронка по гипсокартону диаметром 68 мм
Дрель или шуруповерт
Отвертка
Кусачки
Инструмент для зачистки проводов
Индикаторная отвертка
Подрозетник для гипсокартона
Розетка
Электрический кабель
Изоляционная лента

Наличие всех необходимых инструментов позволит выполнить работу быстро и качественно. Особенно важно иметь коронку нужного диаметра, так как это обеспечит точное отверстие под подрозетник.

Выбор места для установки розетки в гипсокартоне

При выборе места для монтажа розетки в гипсокартоне необходимо учитывать несколько важных факторов:

Расстояние от пола — оптимальная высота 30-40 см
Расположение относительно других розеток и выключателей
Удобство подключения бытовых приборов
Отсутствие скрытых коммуникаций в стене
Возможность подвода кабеля

Правильный выбор места обеспечит удобство эксплуатации и безопасность. Рекомендуется заранее продумать схему расположения розеток в помещении.

Разметка и вырезание отверстия под подрозетник

Чтобы аккуратно вырезать отверстие для подрозетника в гипсокартоне, выполните следующие действия:

Приложите подрозетник к стене и обведите его контур карандашом
Просверлите небольшое отверстие в центре разметки
Вставьте коронку в дрель и расширьте отверстие до нужного диаметра
Аккуратно вырежьте круг по намеченной линии

Проверьте, входит ли подрозетник в отверстие

Если отверстие получилось немного больше, это не страшно — подрозетник надежно зафиксируется с помощью крепежных лапок. Главное не делать слишком большой вырез.

Монтаж подрозетника в гипсокартон

Для надежной фиксации подрозетника в гипсокартоне выполните следующие шаги:

Проденьте кабель через отверстие в задней стенке подрозетника
Вставьте подрозетник в подготовленное отверстие
Закрутите крепежные винты, чтобы развести лапки
Убедитесь, что подрозетник надежно зафиксирован в гипсокартоне
Проверьте, не выступает ли он за плоскость стены

Правильно установленный подрозетник должен плотно прилегать к гипсокартону и не шататься. Это обеспечит надежное крепление розетки.

Подключение проводов к розетке

При подключении проводов к розетке соблюдайте следующую последовательность:

Зачистите концы проводов на 10-12 мм
Подключите заземляющий провод к клемме с символом заземления
Подсоедините нулевой провод (синий) к правой клемме
Фазный провод (коричневый) подключите к левой клемме
Плотно затяните винты на клеммах

Важно соблюдать правильное подключение проводов, чтобы обеспечить безопасность и корректную работу розетки. Не забудьте изолировать все соединения.

Фиксация розетки в подрозетнике

Для надежного крепления розетки в подрозетнике выполните следующие действия:

Аккуратно уложите провода внутрь подрозетника
Вставьте розетку в подрозетник
Закрутите крепежные винты по бокам розетки
Проверьте, плотно ли прилегает розетка к стене
Установите декоративную рамку

Правильно закрепленная розетка не должна шататься или выпадать из подрозетника. Это обеспечит безопасность при ее эксплуатации.

Проверка работоспособности установленной розетки

После завершения монтажа необходимо проверить работу розетки:

Включите электричество на щитке
Проверьте наличие напряжения индикаторной отверткой
Подключите к розетке какой-нибудь прибор
Убедитесь, что прибор работает нормально
Проверьте, не греется ли розетка при нагрузке

Если розетка работает исправно и не нагревается, значит монтаж выполнен правильно. При обнаружении неполадок необходимо проверить правильность подключения.

Особенности установки розеток в гипсокартон на кухне и в ванной

При монтаже розеток в помещениях с повышенной влажностью нужно учитывать ряд нюансов:

Использовать розетки с защитой от брызг (IP44 и выше)
Устанавливать розетки на расстоянии минимум 60 см от раковины/ванны
Применять влагостойкий гипсокартон
Тщательно изолировать все соединения
Использовать УЗО для защиты от утечек тока

Соблюдение этих правил обеспечит безопасную эксплуатацию розеток в помещениях с повышенной влажностью. Не экономьте на качественных материалах.

Меры безопасности при установке розеток в гипсокартон

При работе с электропроводкой необходимо соблюдать следующие меры безопасности:

Обязательно отключайте электричество перед началом работ
Используйте инструменты с изолированными ручками
Не работайте с электропроводкой в одиночку
Не устанавливайте розетки вблизи источников воды
Не перегружайте электросеть большим количеством розеток

Соблюдение техники безопасности поможет избежать поражения электрическим током и других опасных ситуаций. Если вы не уверены в своих силах, лучше обратиться к профессиональному электрику.

Возможные ошибки при установке розеток в гипсокартон

При монтаже розеток в гипсокартон новички часто допускают следующие ошибки:

Неправильный выбор места установки
Слишком большое отверстие под подрозетник
Недостаточная фиксация подрозетника
Неверное подключение проводов
Отсутствие заземления

Чтобы избежать этих ошибок, внимательно следуйте инструкции и не торопитесь при выполнении работ. В случае сомнений лучше проконсультироваться со специалистом.

Преимущества профессиональной установки розеток

Хотя монтаж розеток можно выполнить самостоятельно, обращение к профессионалам имеет ряд преимуществ:

Гарантия качества и безопасности работ
Быстрое выполнение монтажа
Правильный выбор материалов
Соблюдение всех норм и стандартов
Возможность выполнения сложных электромонтажных работ

Профессиональная установка розеток обеспечит надежность и долговечность электропроводки в вашем доме. Это особенно важно при проведении комплексного ремонта или строительстве.

Установка розеток в стене. Как установить розетку в гипсокартон

На сегодня розетки являются неотъемлемым атрибутом любой электропроводки. Установка розеток должна осуществляется правильно и надежно. Большой популярностью при ремонтах пользуется такой материал как гипсокартон, поэтому в данной статье рассмотрим установку и монтаж розеток в стенах покрытых гипсокартоном, а также для обычной стены из бетона или кирпича.

В зависимости от типа электропроводки (открытая, скрытая) розетки и выключатели изготавливаются для наружной и внутренней установки.

Установка розеток для скрытой электропроводки в бетонной стене.

В этом случае используются розетки внутреннего типа. В них рабочий механизм открыт и при монтаже полностью скрывается в стене, снаружи остается только крышка. Чтобы розетка была надежно зафиксирована в стене, устанавливается подрозетник.

Подрозетник — это пластиковая коробка, которая служит для фиксации розетки в стене, а также для изоляции ее токопроводящих элементов от самой стены.

Итак, для установки розеток нам понадобится:

— подрозетник;
— дрель с коронкой;
— розетка.

Монтаж розеток начинается с установки в стене подрозетников. В месте установки производится разметка. Для этого контур подрозетника на стене обводится карандашом. Затем необходимо выдолбить в стене отверстие.

Отверстие в бетонной или кирпичной стене можно высверлить дрелью с круглой алмазной коронкой. Если нет коронки, подойдет перфоратор и сверло по бетону. Для этого по окружности разметки подрозетника высверливаются много отверстий нужной глубины, затем все лишнее выбивается молотком и зубилом.

Подрозетник должен свободно входить и утапливаться в подготовленном отверстии, поэтому его ширина и глубина должны быть соответствующими.

Далее с помощью гипсовых или алебастровых смесей подрозетник закрепляется в стене. Подготовленное отверстие заполняется шпаклевкой и в него утапливается коробка. Перед установкой коробки в нее выводятся подключаемые провода.

Излишки смеси убираются. Пока смесь не застыла необходимо ровно выставить подрозетник, важно чтобы он не выступал за уровень стены.

После того как штукатурка хорошо подсохнет (2 — 3 суток) можно приступать к установлению.

Установка розеток для скрытой электропроводки в стенах из гипсокартона.

Для установки розетки в гипсокартоне применяются специальные подрозетники. В них предусмотрены специальные лапки для крепления подрозетника к листу гипсокартона.

Как и в первом случае, перед вырезанием отверстия для коробки сначала производится разметка. На гипсокартоне отмечается точка, эта точка будет центром розетки. Если планируется установка рядом нескольких розеток, желательно воспользоваться уровнем чтобы они располагались на одной линии.

Чтобы вырезать ровное и аккуратное отверстия в стене из гипсокартона идеально подойдет дрель с коронкой. Однако если нет коронки, можно воспользоваться обычным ножом по гипсу.

Когда отверстие в гипсокартоне для коробки будет готово, нужно померить скрывается ли подрезетник в стене полностью. Если окажется что расстояния между гипсокартоном и самой стеной недостаточно для того чтобы подрозетник полностью скрывался, то в этом случае нужно проделать небольшое углубление в бетонной стене. Делается это также как и в первом случае.

Перед установкой подрезетника в него сначала выводится подключаемый кабель, затем сама коробка вставляется в подготовленное отверстие. Для закрепления коробки на ней имеются специальные винты с лапками. Закручивая винт, лапки прижимаются к гипсокартону, тем самым плотно прижимая саму коробку к нему.

Основной монтаж произведен. Теперь можно устанавливать и подключать саму розетку.

Установка розеток на поверхности стен

Если требуется установка розетки на поверхность стен и перекрытий, то в этом случае устанавливаются розетки наружного (открытого) типа. Как правило, такой тип розеток применяется при эксплуатации открытой электропроводки. В настоящее время такой тип установки применяется все реже, так как портится внешний вид интерьера.

Чаще всего наружные розетки большой популярностью пользуются в нежилых помещениях (гаражи, склады, подвалы и т.п.). По условиям пожаро- и электробезопасности устанавливать розетки наружного типа необходимо на изолированный негорючий материал, например текстолит. По нужным размерам вырезается кусок текстолита, который надежно крепится на поверхность стены, затем на текстолит ставится розетка.

Как установить розетки в гипсокартоне. Совет

Гипсокартон является одним из самых популярных материалов для выравнивания стен. Работать с ним легко, а за короткое время можно полностью выровнять стены и углы в комнате. Но при обшивке стен гипсокартоном появляется необходимость выводить через него розетки. Сборник советов AnyDayLife расскажет вам, как вы можете своими руками поставить розетки в гипсокартоне.

Гипсокартон — очень мягкий материал, поэтому обращаться с ним приходится аккуратно. Для него выпускаются самые различные крепежные элементы, в том числе и подрозетники. От обычных они отличаются способом крепления. Так, в стенах из кирпича и пеноблока подрозетник крепят при помощи нанесения тонкого слоя штукатурки. С гипсокартоном приходится работать иначе.

Подрозетники для гипсокартона оснащены специальными лапками, которые выдвигаются при вкручивании винтов. Эти лапки надежно крепят подрозетник. Ничего другого для закрепления подрозетника не требуется.

Мы разобрались с выбором подрозетника, теперь давайте рассмотрим, как установить розетку в гипсокартон. Для этого сначала необходимо прорезать в нем отверстие. Легче всего сделать это при помощи коронки по дереву, которую насаживают на дрель. Даже если такой нет у вас в хозяйстве, обязательно купите. Стоит набор недорого, зато вы облегчите себе жизнь. Есть вариант вырезания круглых отверстий ножом по гипсокартону, но здесь придется помучиться. Также учитывайте то, что гипсокартон является очень мягким материалом и при любой ошибке крошится и ломается. Если в гипсокартоне будет дыра, то поставить на это место подрозетник уже не получится. Также помните, что место среза гипсокартона уже не такое прочное, как было раньше, поэтому в один прекрасный день можно вырвать розетку из гипсокартона при вытягивании шнура.

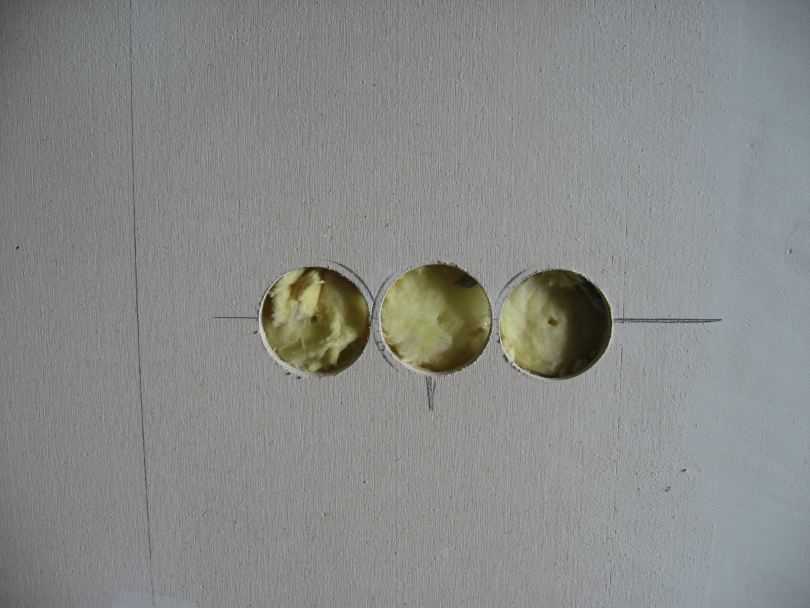

Как уже было сказано, для проделывания отверстия под розетку, возьмите коронку диаметром 68 мм. Она подходит для стандартных подрозетников, которые имеют диаметр 65 мм. Отверстие под розетку в гипсокартоне лучше всего делать на высоте 30 см от пола. В целом нет никаких четких правил, которые указывали бы оптимальную высоту розетки, поэтому здесь все зависит от ваших собственных предпочтений.

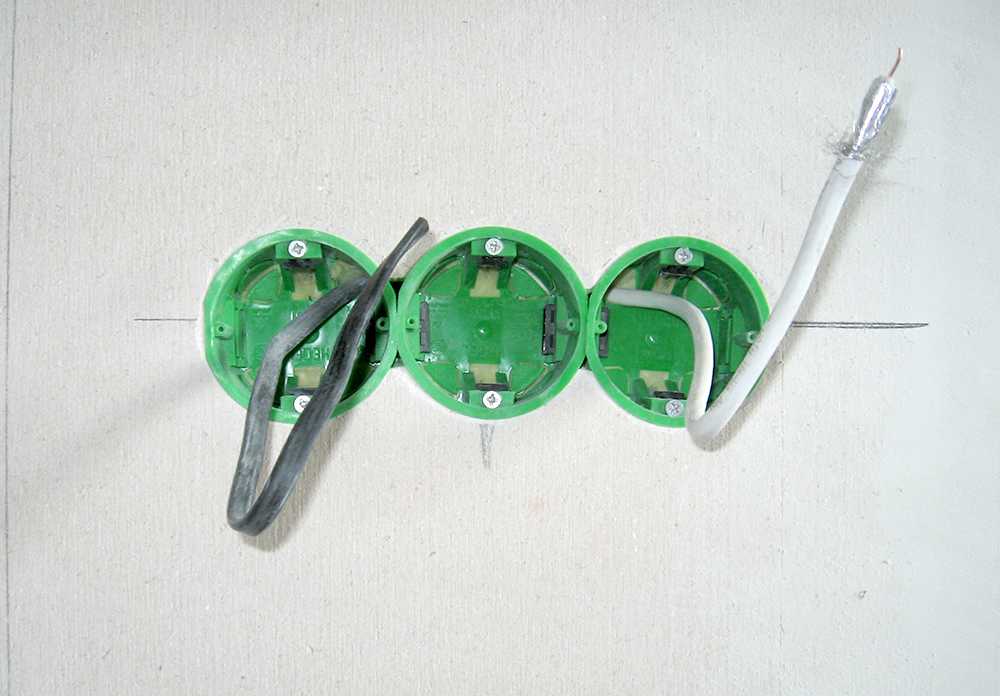

Если есть необходимость установить несколько розеток в ряд, тогда для разметки положения отверстий лучше всего воспользоваться уровнем. Таким образом можно убедиться, что все розетки будут расположены на одинаковой высоте. С точки зрения безопасности подрозетники необходимо располагать так, чтобы расстояние между их центрами равнялось 7,2 см.

Когда все отверстия под розетки высверлены, убедитесь, что в них влазят подрозетники. Глубина подрозетника — 4,5 см, значит, до стены под гипсокартоном должно быть как минимум 4,5 см. Если расстояния не хватает, тогда придется сделать в стене углубление.

Перед установкой подрозетника на его задней поверхности ножом необходимо вырезать отверстие под кабель. На подрозетнике уже есть подготовленные для этого места, вам же необходимо выбрать только отверстие того диаметра, которое соответствует кабелю. Кстати, вырезать отверстие лучше всего такое, чтобы кабель в нем надежно крепился.

Протяните в подрозетник кабель, проложенный за гипсокартоном. Оставьте немного кабеля выведенным наружу, затем вставляйте подрозетник и закрепляйте его. Вам остается только вставить в подрозетник розетку.

Зачистите кабель и концы проводов. Снимите с розетки защитную пластиковую пленку и открутите рамку. В клеммы розетки вставьте провода. Если у вас трехжильный кабель, тогда заземление (обычно это двухцветный провод) необходимо крепить в среднюю клемму.

Когда все клеммы закручены, вставьте розетку в подрозетник и закрепите ее болтами. Наденьте рамку и затяните отверткой защитный винт. Теперь можно включать электричество в квартире или подводить кабеля новой проводки к распределительной коробке и щитку.

Путь

Ремонт → Ремонтные работы

Фильтры

электрика, квартира, дом, стены

Как добавить электрическую розетку в 2023 году (5 простых шагов)

Опубликовано: Electric City 27 марта 2021 г.

Об авторе полный спектр других услуг для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

Жилой дом

Мы говорим это не для того, чтобы напугать вас, но очень важно, чтобы вы знали о важности правильного подключения к электросети и в соответствии с инструкциями — например, о том, как подключить электрическую розетку.

Но если вы уверены, что сможете выполнить некоторые работы по электрике самостоятельно, вот как добавить электрическую розетку в дом за 5 простых шагов.

Как подключить электрическую розетку к дому (5 простых шагов)

Инструменты, необходимые для работы:

Отвертка (4-в-1)
Ножовка для гипсокартона
Плоскогубцы с тонкими губками
Инструмент для зачистки проводов
Тестер напряжения

Необходимые материалы:

Электрический кабель
Розетка
Ящик для переделки
Соединители проводов

Как подключить электрическую розетку к дому (5 простых шагов)

Шаг 1: Отключите электрическую розетку

Во-первых, вам нужно отключить питание на главной панели. Найдите правильный выключатель и убедитесь, что он выключен.

Затем используйте электронный искатель шипов, чтобы найти шипы с обеих сторон. Как только вы найдете шпильки, вы можете разместить новую розетку в любом месте между ними.

Отвинтите розетку и используйте тестер напряжения, чтобы убедиться, что питание действительно отключено. Соприкасаясь любым выводом с оголенным медным проводом (оголенная медь), прикоснитесь другим проводом сначала к нейтральным клеммам (серебристым цветом), а затем к горячим клеммам (золотого цвета).

Если вы заметили, что какой-либо из контактов горит, значит, цепь находится под напряжением. Прижмите лицевую часть электрической коробки к стене в желаемом положении. Обведите коробку карандашом. Вырежьте контур пилой для гипсокартона.

С помощью отвертки вывинтите имеющуюся розетку на другой стороне настенной розетки из коробки. Пробейте одну сторону выбивных отверстий в задней части коробки.

Шаг 2. Установка нового кабеля

Теперь пришло время ввести новый кабель в стену. Для этого установите кабель по всей длине, пропустив его через одно из выбивных отверстий, которые вы сделали ранее в задней части коробки (вы можете создать отверстие, пробивая его отверткой).

Протяните кабель так, чтобы он доставал до новой коробки. Вам также понадобится дополнительный фут провода, добавленный к этому.

Шаг 3: Замена электропроводки

Теперь пришло время приступить к перемонтажу существующей электрической розетки. Для этого подключите провода нового кабеля к существующим проводам. С помощью кусачек/инструмента для зачистки проводов снимите 10 дюймов пластиковой оболочки с нового кабеля так, чтобы были видны медные, белые и черные провода.

Протяните новый кабель с оболочкой не менее чем на пару дюймов вверх внутри коробки. Затем сложите лишние провода вдвое, чтобы убедиться, что кабель на месте. Затем снимите изоляцию на 5/8 дюйма с обоих концов и соедините два провода нового кабеля и существующих жгутов. Убедитесь, что цвета совпадают.

Шаг 4: Протяните кабель к новому месту

Шаг 4 начинается с разметки отверстия для новой коробки и вырезания его пилой. Используя проволочную вешалку в качестве крючка, ловите новый кабель. Протяните кабель через отверстие в стене.

Затем снимите примерно девять дюймов оболочки с конца кабеля. Возьмите кабель и вставьте его так, чтобы оболочка входила в коробку примерно на один дюйм. Затем закрепите коробку на стене.

Шаг 5: Подключите новую розетку

Теперь установите новую коробку в отверстие. Подсоедините новые провода к новой розетке. Белый провод должен идти к серебристому клеммному винту. Черный провод идет к позолоченному клеммному винту. И, наконец, голая посуда идет к зеленому винту заземления.

Убедитесь, что оболочка кабеля надежно закреплена внутри коробки.

Последним шагом, как и в любом электрическом проекте «Сделай сам», является вызов инспектора, чтобы он проверил вашу работу и удостоверился, что она соответствует нормам.

Чувствуете беспокойство? Свяжитесь с Electric City для получения профессиональной помощи!

Если у вас есть сомнения по поводу самостоятельной сборки электрооборудования, обратитесь к профессионалу. Электричество своими руками — это не то, к чему стоит относиться легкомысленно, и если вы по какой-либо причине сомневаетесь в своих силах, обратитесь в Electric City за всеми вашими электрическими потребностями. Мы предлагаем широкий спектр услуг, включая электромонтаж, HVAC, установку зарядки электромобилей и многое другое. Если вам нужны жилые или коммерческие услуги, мы обеспечим вас. Свяжитесь с нами сегодня для бесплатной консультации!

Дополнительные советы по электротехнике читайте в остальной части нашего блога!

Как подключить розетку к другой розетке (или заменить существующую розетку)

Фото: Wattanaphob-kappagos Images

Проще говоря, электромонтажные работы опасны. Если вы обдумываете проект, который требует какой-либо сложности или изощренности, мы искренне рекомендуем нанять лицензированного электрика. Тем не менее, есть несколько простых ремонтов и обновлений электрооборудования, которые подходят для тех, кто занимается своими руками с ограниченным бюджетом и готов приступить к работе с тщательным вниманием к деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку или даже заменить ее на настенную USB-розетку. Это простая работа, и если вы примете надлежащие меры предосторожности и внимательно прочитаете шаги по подключению розетки, прежде чем начать, это безопасно.

Одно предостережение: прежде чем приступать к каким-либо электромонтажным работам в вашем доме, рекомендуется проверить местные строительные нормы и правила, чтобы убедиться, что ваш проект подпадает под объем работ, которые разрешено выполнять домовладельцу.

Нужна помощь?

Профессионал может помочь. Получите бесплатную оценку проекта без каких-либо обязательств от лицензированных электриков рядом с вами.

Найдите профессионала

Прежде чем приступить к работе

Есть определенные работы, которые могут выполняться опытным мастером-сделай сам, а есть и другие, которые лучше доверить профессионалам. Как вы можете определить разницу? Некоторые общие сценарии описаны ниже, чтобы дать представление о том, с чем должен справиться домовладелец (конечно, в зависимости от местных ограничений), а что следует оставить электрику.

СВЯЗАННЫЕ С: Сколько стоит перемонтировать дом?

Добавление розетки

Если вы хотите добавить электрическую розетку, но для этого требуется проложить новый провод между новой розеткой и электрическим щитом дома, вам следует вызвать специалиста. Вам понадобится лицензированный мастер-электрик, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что для новых электромонтажных работ необходимо разрешение, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить свои собственные разрешения и начать подключение нескольких розеток после прохождения государственного теста.

Подключение розетки к другой розетке

Во многих случаях можно подключить розетку к другой розетке. На самом деле, если на противоположной стороне стены от того места, где вы хотите добавить, есть существующая розетка, работа может быть довольно простой. В этой ситуации вы обычно можете вырезать новое отверстие, установить электрическую коробку и добавить новую розетку без необходимости протягивать провода через шпильки. Просто обязательно используйте искатель шпилек, чтобы найти шпильки по обе стороны от существующей розетки, и обязательно расположите новую розетку в том же отсеке для шпилек.

Если вы ищете больше розеток в одном месте, также можно заменить существующую дуплексную розетку, для которой требуется всего две вилки, на четверную розетку, для которой требуется четыре. Это может быть полезно в мастерской или даже на кухнях и в ванных комнатах, где две розетки просто не помогут.

В любом случае важно, чтобы в цепи было достаточно пропускной способности для обеспечения дополнительной нагрузки. Для 15-амперных цепей максимум обычно составляет восемь розеток или лампочек. Любые дополнительные розетки могут потреблять слишком большой ток для выключателя.

Преобразование двухштырьковой розетки в трехштырьковую

Старомодные двухштырьковые розетки не заземлены, что делает их опасными в случае неисправности электросети. Без электрика переделывать двухштырьковую розетку в трехштырьковую безопасно только в том случае, если электрическая коробка, в которой находится розетка, металлическая, а кабель, питающий коробку, бронированный. Если эти условия соблюдены, коробка обеспечивает защиту от замыканий на землю (даже если розетка этого не делает). Как определить, не вскрывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения. Вставьте один контакт в более короткий слот розетки («горячий слот»), затем коснитесь другим контактом винта, крепящего лицевую панель. Если тестер загорается, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не является заземленным , вы все равно можете преобразовать его в трехконтактный, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).

СВЯЗАННЫЕ: Решено! Что на самом деле означают цвета электрических проводов

Как заменить розетку

Со временем электрические розетки могут выглядеть тусклыми или грязными, или пластик может треснуть и сделать розетку опасной для использования. Чтобы обеспечить подачу электроэнергии туда, где она вам нужна, важно научиться безопасно и эффективно заменять электрическую розетку. К счастью, что касается электрических проектов, замена розетки настолько проста, насколько это возможно.

ПРИНАДЛЕЖНОСТИ

– Отвертка 4-в-1
– Тестер напряжения
– Плоскогубцы с тонкими губками
– Плоскогубцы
– Инструмент для зачистки проводов

ШАГ 1: Отключите питание на электрическом щите.

Прежде чем двигаться дальше, обязательно отключите питание от розетки, которую вы заменяете. Подойдите к электрическому щитку вашего дома и выключите переключатель, связанный со схемой, которая подает электричество в рассматриваемую розетку. После того, как вы отключите питание от розетки, используйте тестер напряжения, чтобы еще раз убедиться, что она действительно отключена. Вставьте щупы тестера в два верхних слота на розетке. Если тестер загорится, значит, вы переключили не тот переключатель на электрощите, и вам придется повторить попытку. Продолжайте пробовать и ошибаться, пока не убедитесь, что розетка больше не получает электричество.

Нет тестера напряжения? Вместо этого вы можете использовать лампу, если знаете, что она работает. Включите лампу в розетку, и если она не загорится, можно безопасно продолжить. Этот метод по своей сути более рискованный, поэтому используйте его только в крайнем случае.

Нужна помощь с электромонтажными работами?

Find a Pro

ШАГ 2: Снимите лицевую панель розетки.

Отвинтите лицевую панель розетки. В большинстве лицевых панелей есть один винт посередине. Удалите этот винт, и пластина должна легко сняться. Далее откручиваем крепежные винты, которые крепят розетку к электрической коробке. Наконец, аккуратно вытащите розетку из розетки.

ШАГ 3: Ослабьте провода.

Теперь вы можете видеть три провода, идущие от стены к розетке. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода втянуты в отверстия в задней части розетки, нажмите на защелку и потяните за провода, предполагая, что они не выходят сами по себе. Отложите старую розетку.

ШАГ 4: Подключите нейтральный провод к новой розетке.

Теперь вы готовы подключить замену. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку розетки. Обязательно сориентируйте конец проволоки с крючком так, чтобы его изгиб шел по часовой стрелке, в том же направлении, в котором вращается винт, когда вы его затягиваете.

ШАГ 5: Подсоедините заземляющий провод к сменной розетке.

Фото: галерея знаний для Getty Images

Подсоедините провод заземления к зеленому винту, используя технику, описанную выше.

ШАГ 6: Подсоедините провод под напряжением к сменной розетке.

Подсоедините горячий провод (черный) к золотому винту, который является последним оставшимся на корпусе выпускного отверстия.

ШАГ 7: Замените провода в электрической коробке и прикрепите лицевую панель.

Осторожно проведите провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью крепежных винтов сверху и снизу. Наконец, поместите лицевую панель над розеткой и снова прикрутите ее.

ШАГ 8: Включите питание!

Вернитесь к электрическому щиту и восстановите питание в розетке, которую вы закончили заменять. Обязательно проверьте правильность установки розетки, протестировав устройство тестером напряжения.

Как подключить розетку к другой розетке

Иногда вам абсолютно необходима еще одна розетка. Возможно, вам нужно разместить новый прибор или развлекательное устройство, или вы организуете мастерскую. Вы часто можете решить эту проблему, подключив новую розетку к существующей розетке, которая находится на другой стороне стены от того места, где вы хотите разместить новую розетку. Этот проект немного сложнее, но он выполним для тех, кто заботится о безопасности.

ПРИНАДЛЕЖНОСТИ

– Отвертка 4-в-1
– Тестер напряжения
– Плоскогубцы
– Плоскогубцы
– Инструмент для зачистки проводов
– Пила для гипсокартона
– Электрический кабель как старый рабочий ящик)
– Соединители проводов

ШАГ 1: Отключите питание.

Обязательно отключите питание существующей розетки, прежде чем делать что-либо еще. Проверьте розетку на наличие питания с помощью тестера напряжения, а затем подойдите к электрическому щиту, чтобы отключить соответствующий выключатель. Вернитесь к розетке и проверьте еще раз, чтобы убедиться, что питание отключено. Как только вы подтвердите, что питание отключено, рекомендуется прикрепить кусок черной изоленты к выключателю, чтобы никто не мог небрежно включить его снова.

ШАГ 2: Протяните новый кабель через стену.

Поместите электрическую коробку лицевой стороной вперед на гипсокартон, где вы планируете ее установить. Обведите края коробки карандашом и вырежьте по отметкам пилой для гипсокартона.

Вернитесь к существующей торговой точке. Если прошло некоторое время с тех пор, как вы отключили выключатель, снова проверьте розетку, чтобы убедиться, что она все еще выключена. Далее снимаем лицевую панель и выкручиваем винты, удерживающие розетку в коробке. Осторожно вытащите розетку и дайте ей повиснуть в стороне, чтобы обеспечить доступ к задней части коробки.

Протяните новый провод через отверстие в задней части коробки, пропустив в стену достаточно провода, чтобы достать до нового выходного отверстия плюс 1 фут. Подача провода через отверстие может быть сложной задачей, поэтому наберитесь терпения и при необходимости используйте плоскогубцы, чтобы открыть язычок. С этой же стороны отрежьте новый провод примерно в 10 дюймах от коробки. Аккуратно снимите пластиковую оболочку, оставив примерно 1 дюйм оболочки в коробке.

Примечание. Убедитесь, что вы используете «старую работу», «переделку» или «реконструкцию» электрической коробки для новой розетки. Эти коробки имеют выступы, которые прижимают коробку к задней части гипсокартона, чтобы удерживать коробку на месте.

ШАГ 3: Замените существующую электрическую розетку.

Фото: valentynesmenov

С помощью отвертки ослабьте винты, крепящие имеющиеся провода к розетке, и расправьте крючки острогубцами. Используйте инструмент для зачистки проводов, чтобы удалить примерно ⅝ дюйма оболочки с горячего (черного) провода и нейтрального (белого) провода.

Отрежьте от катушки электрического кабеля отрезок длиной 6–7 дюймов. Удалите белый, черный и заземляющий провода из-под оболочки и зачистите концы примерно на ⅝ дюйма. Этот провод называется косичка.

Используйте плоскогубцы, чтобы скрутить концы существующего провода, новый провод и один конец косички по часовой стрелке. Сделайте это тремя комплектами: все черные провода, все белые провода и все провода заземления. Закройте каждый изгиб проволочным соединителем.

С помощью плоскогубцев согните провода на другом конце косички в форме буквы J и зацепите их за розетку. Белый переходит в серебристый, черный — в золотой, а земля — в зеленый. Прежде чем затягивать винты, убедитесь, что крюки вращаются по часовой стрелке.

ЭТАП 4: Проведите выходную проводку через стену к новому месту.

Пройдите на другую сторону стены к месту, которое вы вырезали для новой розетки. Если новый провод найти нелегко, используйте проволочную вешалку, согнутую в виде крючка, чтобы выловить его из стены. Протяните его через новое отверстие и вставьте конец в новую коробку для реконструкции. Вставьте коробку в отверстие и поворачивайте винты, прикрепленные к выступам, по часовой стрелке, пока коробка не будет надежно закреплена.

Через коробку должно проходить около 10 дюймов нового провода. Снимите пластиковую оболочку, чтобы обнажить горячие, нейтральные и заземляющие провода, оставив примерно 1 дюйм защищенного кабеля внутри коробки.

ШАГ 5: Подключите новую электрическую розетку.

Фото: JeffKontur для Getty Images

Используйте инструмент для зачистки проводов, чтобы снять оболочку с концов горячего, нейтрального и заземляющего проводов, обнажая примерно ⅝ дюйма оголенного провода. С помощью плоскогубцев согните концы проводов в крючки и наденьте их на винты на новой розетке. Не забудьте следовать стандартным методам подключения к розеткам: подключите белый провод к серебряному винту, черный провод к золотому винту и медный провод к винту заземления.

Наконец, согните провода, чтобы они красиво сгибались, когда вы будете прикреплять розетку к коробке. Затяните винты в верхней и нижней части розетки, пока она не войдет в коробку. Поместите лицевую панель на выпускное отверстие и затяните винт. Снова включите выключатель и проверьте розетку.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

Заключительные мысли

Научиться подключать электрическую розетку не очень сложно, и это навык, который некоторые мастера будут использовать снова и снова. Имея небольшой опыт и надлежащие меры безопасности, добавление розетки для телевизора или нового инструмента или прибора может стать легкой задачей. Просто не забывайте работать безопасно, проверяйте и повторно проверяйте электрические розетки перед началом работы и следуйте приведенным выше инструкциям для надежной и безопасной установки электрической розетки.

Часто задаваемые вопросы О Электропроводка розеток

Может показаться, что здесь много информации о том, как установить розетку, но некоторым людям может понадобиться еще больше. Вот несколько наиболее частых вопросов об этой работе.

В. Что означают разные цвета проводов?

Существует множество типов проводов, и для их объяснения потребуется учебник по электротехнике. Однако наиболее распространенная жилая проводка состоит из трех проводов: черного, белого и медного. Черный провод — это «горячий» провод, по которому подается питание на устройство. Белый провод, известный как «нейтральный», несет ток от устройства обратно к электрической панели. Заземляющий провод обеспечивает опасный уровень электричества в безопасное место в случае короткого замыкания или другого типа электрической неисправности,

В. Можно ли подключить выключатель света к розетке?

Вы можете подключить выключатель света к розетке, и это можно сделать несколькими способами. Выключатель может быть установлен либо между источником питания (обычно панелью) и розеткой, либо на шлейфе после розетки.

Чтобы установить его в линию, просто пропустите провод через электрическую коробку и подключите горячий провод к выключателю, чтобы он мог прерывать поток энергии, а затем соедините горячий провод с розеткой и подключите как обычно.

Чтобы установить выключатель после устройства, подключите нейтральный провод в коробке, как обычно, затем проложите отрезок провода от розетки к выключателю. Подключите один конец провода к существующему горячему проводу в коробке с помощью разъемов для проводов. Далее подключите черный провод этой длины к одной стороне выключателя, а белый провод подключите к другой стороне. Наконец, вернитесь к розетке и соедините белый провод с золотым винтом и обмотайте провод черной изоляционной лентой, чтобы указать, что теперь это горячий провод, идущий от выключателя.

В. Как заземлить розетку без заземляющего провода?

Самый простой способ починить розетку, не имеющую надлежащего заземляющего провода, — заменить ее розеткой GFCI.
