Установка солнечных батарей для дома: выбор места монтажа, этапы

В связи с постоянным повышением тарифов на энергоносители и стимуляцией зеленой энергетики в ряде государств, для обывателей стал актуальным вопрос организации собственной солнечной электростанции. Для чего многими владельцами частных территорий  и квартир осуществляется  установка солнечных батарей для дома. Но далеко не все автономные источники  выдают ожидаемые от них результаты, а некоторые вообще не функционируют. Поэтому далее мы рассмотрим основные нюансы использования солнечных батарей и детальный алгоритм установки, что позволит вам добиться максимального эффекта.

Что следует учесть на этапе проектирования?

Перед тем как установить автономную электростанцию, важно выбрать наиболее подходящее место для установки солнечных панелей, их тип и назначение. В соответствии с этими критериями определите параметры солнечных батарей и комплектующего оборудования. Если вы собираетесь использовать домашнюю электростанцию для выработки электроэнергии номиналом в 220 В, то вам понадобятся такие элементы:

Устройство солнечной электростанции
Рис. 1: устройство солнечной электростанции
  • Фотоэлектрический преобразователь – позволяет генерировать электрическую энергию из солнечного излучения посредством химической реакции. Характеризуются мощностью на 1м2 площади, производительностью и типом. Общее количество выбирается в зависимости от нужд потребителя и планируемых объемов выработки.
  • Аккумуляторная батарея – накапливает электрический заряд, получаемый от солнечной батареи для питания приборов в темное время суток. Поэтому емкость выбирается с запасом из расчета, что в пасмурную погоду заряд будет происходить значительно хуже.
  • Контроллер заряда – осуществляет перераспределение электроэнергии от солнечных батарей к аккумулятору, а при достижении ним максимума, передает избыток во внешнюю сеть. При отсутствии такой системы, снижает электрическую мощность, поступающую на аккумулятор до минимума.
  • Инвертор – предназначен для преобразования постоянного электрического напряжения, поступающего от фотоэлектрического элемента, в переменное, используемое в бытовых сетях. Они же позволяют владельцам солнечных батарей продавать избыток электричества от домашней электростанции. Принцип реализации солнечной электроэнергии
    Рис. 2. Принцип реализации солнечной электроэнергии
  • Соединительные провода – осуществляют передачу электроэнергии по всей электрической сети солнечной установки. В зависимости от места расположения, к ним предъявляются различные требования, к примеру, прокладываемые на улице должны быть устойчивыми к воздействию внешних факторов.

Несмотря на важность каждого элемента домашнего генератора свободной энергии, особое внимание следует уделить выбору фотоэлектрического модуля, так как от этого будет зависеть и продуктивность, и качество работы всей системы.

Выбор солнечной батареи

В качестве источника электроэнергии сегодня популярны три типа солнечных батарей:

  • С поликристаллическим модулем – отличаются стабильными показателями генерации, не зависимо от интенсивности солнечных лучей. Также солнечные батареи на основе поликристаллического кремния отличаются сравнительно небольшим КПД – от 9 до 18%, в зависимости от производителя. Со временем КПД не снижается, но к недостаткам поликристаллических элементов следует отнести сравнительно небольшой срок службы – порядка 10 лет.
  • С монокристаллическим модулем – такие панели неравномерно вырабатывают электричество в солнечную и пасмурную погоду, теряют мощность со временем эксплуатации. Но КПД автономного электроснабжения на основе монокристаллического кремния находится в пределах от 12 до 25%. А срок службы монокристаллических панелей составляет порядка 25 лет. Поликристаллический и монокристаллический модульРис. 3. поликристаллический и монокристаллический модуль
  • С аморфными кристаллами – используются в гибких пластинах, отличаются довольно низким КПД – порядка 6%. Максимальная мощность, заявляемая производителем, значительно снижается со временем эксплуатации и может упасть на 20 – 40%. Срок службы довольно низкий – не более 5 лет. Аморфный модуль
    Рис. 4: аморфный модуль

Выбор места и способа установки

Оптимальная генерация электрического тока обеспечивается при условии попадания достаточного количества солнечного света на поверхность панели, поэтому близлежащие постройки и деревья не должны ее затенять. То же касается и способа размещения их друг относительно друга – верхние или боковые панели не должны закрывать собой соседние. Оптимальная выработка электроэнергии достигается при перпендикулярном попадании лучей на фотоэлектрический преобразователь, что тоже должно учитываться при выборе места.

Наиболее часто для установки солнечных батарей используются:

  • Крыши зданий – в зависимости от угла наклона, солнечные батареи могут располагаться как непосредственно на кровле, так и на специальной конструкции. Но далеко не каждый угол наклона подойдет для получения электричества, оптимальным считается от 0° до 40°. Солнечная батарея на крыше здания
    Рис. 5: солнечная батарея на крыше здания
  • Отдельно стоящие опоры – подходят для дома с приусадебным участком, на котором есть место под дополнительную конструкцию. Отдельно стоящие солнечные батареиРис. 6: отдельно стоящие солнечные батареи
  • Стены – несмотря на горизонтальное положение, панель крепиться к наклонному каркасу. Солнечная батарея на стенах зданийРис. 7: солнечная батарея на стенах зданий
  • Лоджия или балкон – для покрытия фотоэлементами подходят как стены, так и крыша. Солнечная батарея на балконе
    Рис. 8: солнечная батарея на балконе

Помимо открытого пространства, не забывайте, что выбранная конструкция должна выдерживать и вес солнечной батареи. Это особенно актуально для строящихся или модернизируемых зданий, дабы та же крыша не провалилась под весом домашней электростанции, солнечного коллектора и прочего крышевого оборудования. По отношению к сторонам света ее устанавливают с юга. Расположенные на земле, обязательно приподымаются над поверхностью грунта не менее чем на полметра.

Заметьте, скопление на солнечном модуле пыли, снега, листьев, продуктов жизнедеятельности животных и насекомых существенно снижает эффективность их работы. Поэтому место установки должно предусматривать возможность ухода и периодического технического обслуживания.

Этапы установки солнечных батарей

После того, как вы заготовили все необходимое для домашней электростанции, подобрали место и составили схему расположения панелей, переходите непосредственно к установке. Для этого:

  • Соберите каркас – для этого подойдут любые прочные материалы (сталь, алюминий или дерево). Желательно использовать долговечные варианты, так как электростанция прослужит вам не один год. Соберите каркас
    Рис. 9: Соберите каркас

В зависимости от места установки их можно изготавливать и собирать отдельно от монтажной площадки, но размеры должны учитывать габариты панелей заранее. Между крышей и батареей обязательно оставляйте воздушный зазор для вентиляции.

  • Если модули в панелях не спаяны между собой, обязательно произведите данную процедуру. Выполняйте ее крайне аккуратно, так как хрупкие детали можно легко повредить. Спаяйте модулиРис. 10: спаяйте модули

Если вы приобрели готовые панели, в которых ничего спаивать не нужно, сразу переходите к монтажу.

  • Установка готовых солнечных батарей не требует дополнительных манипуляций – главное надежно зафиксировать их на каркасе. Установите панелиРис. 11: установите панели

Если вы собираете их из модулей, изготовьте основание из диэлектрического материала с отверстиями для вентиляции, установите клеевую основу и закройте герметичной прозрачной крышкой.

  • Припаяйте соединительные провода – панели между собой могут соединяться как последовательно, так и параллельно, но главное, не забудьте установить запирающий диод в цепь питания каждой из них. Это предотвратит обратный разряд аккумулятора в цепь модуля после захода солнца.
  • Подключите солнечную батарею к остальным элементам домашней электростанции.

Следует отметить, что положение солнца летом и зимой кардинально отличается, поэтому весьма эффективно выполнять регулировку угла наклона. Для этого можно предусмотреть соответствующий подвижный механизм в каркасе или опорном кронштейне.

Видео по теме

Правильная установка солнечных батарей своими руками

В последние годы все большую популярность набирают альтернативные, возобновляемые источники энергии, в числе которых особняком стоит энергия Солнца. Хорош этот источник энергии тем, что он неиссякаем, по крайней мере, еще 5 миллиардов лет.

Количество же выделяемого им тепла и света громадное. В эпоху развития новых технологий, «грех» не воспользоваться этим природным даром. Но для сбора и аккумулирования энергии Солнца необходимо устанавливать солнечные батареи.

Приобрести комплектующие для установки солнечной станции или уже готовую систему можно в специализированных магазинах. Например, тут https://sun-energy.com.ua/ вы сможете найти и заказать всё необходимое. К тому же компания предлагает доставку.

А после покупки этого «чуда» вам предстоит еще правильно провести монтаж, для более качественного функционирования. О том, как установить солнечную батарею и пойдет речь в нашей статье.

Где установить

Для максимального использования характеристик солнечных батарей следует принимать во внимание некоторые особенности их расположения на поверхности:

    1. Тень. Самое важное в выборе места установки — это затененность. Если батарея будет находиться в тени других зданий или деревьев, она не будет вырабатывать достаточное количество энергии для нормального функционала.Помимо этого, в результате неправильной установки она через короткое время выйдет из строя, не успев оправдать затраты на приобретение.
    2. Ориентация. Необходимо направлять батарею в сторону Солнца, для того, чтобы максимальный поток солнечных лучей падал на фотоэлементы батареи. Для тех, кто в школе плохо учил географию, следует напомнить: Солнце двигается (если можно так сказать) по экватору, поэтому, если вы находитесь в северном полушарии, ориентируйте лицевую сторону батареи на юг. Если же вы находитесь в южном полушарии — на север.
    3. Наклон. Этот аспект, как и предыдущий, зависит от географического положения. Профессионалы рекомендуют устанавливать угол наклона равный широте, в которой он находится.Помимо этого, если вы находитесь не на экваторе, коррекцию угла нужно производить в зависимости от времени года и она составляет 12 градусов исходя из его увеличения летом и уменьшения зимой.

Совет специалистов: для поиска наиболее подходящего угла наклона в определенной широте в сети интернет можно воспользоваться специальными онлайн-калькуляторами, которые сами произведут все вычисления и выдадут вам подходящий градус.

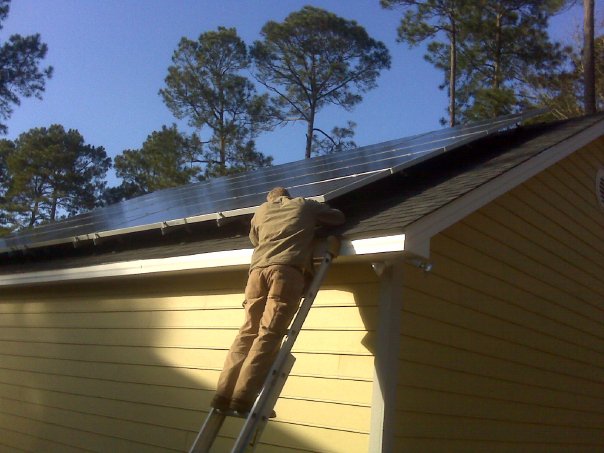

  1. Очистка СБОчистка СБЧистка солнечных батарей

    Доступ. Очень важный момент выбора места установки — доступность. Хотя это изобретение в своей работе достаточно неприхотливое, но лицевая поверхность с течением времени может покрыться слоем пыли и грязи, а в зимнее время снегом.Если это произойдет, аккумулирование энергии заметно понизится, следовательно, батареи необходимо регулярно очищать от различного рода налета.

    Понятное дело, каждый раз для их очистки вы не будете нанимать специализированную технику (дороже выйдет), исходя из этого, их следует располагать в доступном месте.

Имейте в виду: слой снега, находящийся на поверхности солнечной батареи, может привести к прекращению выработки энергии, поэтому необходимо следить состоянием лицевой части солнечных панелей и как можно чаще производить очистку.

Собрать самому или с помощью специалистов

Очистка СБ

Очистка СБВыбор целиком за вами! Если у вас рабочие руки и «есть голова на плечах» можете смело приступать к самостоятельному монтажу солнечной батареи.

Но перед этим изучите литературу по самостоятельной установке солнечных батарей, выберите правильное место, исходя из вышеприведенных особенностей, запаситесь необходимыми инструментами и смело приступайте к установке.

Плюсы от самостоятельного монтажа безусловные — экономия денег и приобретение бесценного опыта, который в дальнейшем может вам пригодится. Но и недостатки имеются — вы потеряете свое время, а в случае неправильной установки и, следовательно, низкой эффективности батареи виноваты в этом будете только вы.

12

12В случае обращения к квалифицированным специалистам, вы получите качественную услугу, и, в случае неправильного функционирования, можете обратиться к ним же, с целью устранения ошибки.

Свое время на это вы не потратите, но понесете материальные потери. Поэтому взвесьте самостоятельно все «за» и «против» перед окончательным выбором варианта установки.

Этапы крепления

Монтаж панелей по крышеМонтаж панелей по крышеПроцесс установки солнечных батарей на крыше дома

Перед определением этапов монтажных работ, для начала необходимо определиться, где вы собираетесь крепить солнечные панели: на крыше своего дома или на специальных фермах.

В случае если вы останавливаетесь на первом варианте, то здесь два этапа:

  • установка профилей на крыше;
  • крепеж панелей посредством болтов диаметром 6-8 мм к профилям.

Профиля и панели должны быть прочно закреплены и находиться в неподвижном состоянии. При выборе этого типа крепления вы сэкономите место на своем участке, а также крыша приобретет привлекательный, эстетический вид.

Если вы решили установить солнечные батареи на специальные наземные фермы, то следует выполнить следующие шаги:

  1. Приобретение фермы. Чаще всего это железные или алюминиевые уголки и профиля, как правило, поставляющиеся в разобранном виде, поэтому возникает необходимость их сборки.
  2. Подготовка необходимого инструмента и материалов. Вам понадобятся болты на 6-8 мм и ключи в зависимости от размера приобретенных болтов.

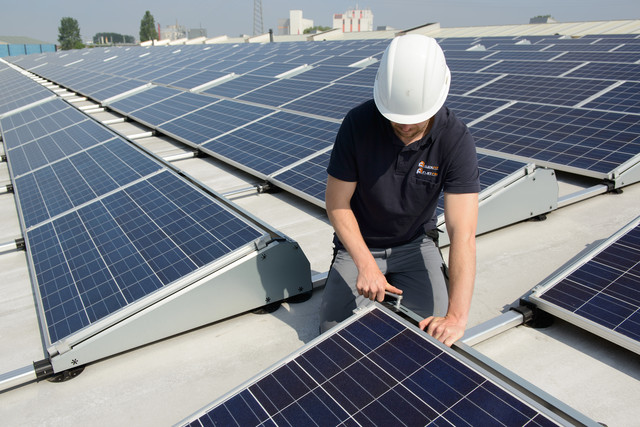

  3. СБ на метконструкцияхСБ на метконструкцияхСолнечные батареи на фермах

    Сбор фермы. После выполнения первых двух шагов можно приступить к сборке металлической фермы, на которой будут размещаться солнечные панели.Этот процесс не займет у вас много времени и сил, все проводится достаточно просто, не сложнее, чем сбор конструктора.

  4. Выбор места. Руководствуясь советами, приведенными выше, выберете наиболее подходящее место и прочно закрепите конструкцию на отведенном для этого месте.
  5. Монтаж солнечных панелей. Завершающий этап состоит в креплении панелей на ферме. С помощью подготовленных болтов закрепите солнечные панели на ферме, таким образом, чтобы они не смещались даже при сильных порывах ветра.

После выполнения перечисленных этапов, можно переходит к подключению аккумуляторов к солнечным панелям, аккумуляторов к инверторам и контроллерам, а последних к электрической сети вашего дома или другого объекта.

Нюансы монтажа

СБ на метконструкциях

СБ на метконструкцияхПри любом из выбранных типов монтажа, необходимо следить за углом наклона. В случае со сборной фермой, можно установить любой градус наклона, а также ориентацию на север или на юг.

С установкой на крыше эти регулятивные функции пропадают, вы же не будете перестраивать крышу для соблюдения нужного угла наклона.

Обязательно следует учитывать момент затенения батарей друг другом. Если на крыше вы их выставите на одной плоскости, то на фермах некоторые применяют несколько уровней.

В таком случае следует учитывать расстояние необходимое для исключения затенения. Это расстояние составляет 1,7 от высоты фермы.

Совет специалистов: для более эффективного использования имеющегося пространства рекомендуется комбинировать виды расположения солнечных панелей. Крепите панели на крыше дома и на специальных наземных фермах.


Результатом проделанной работы будет факт появления у вас на участке солнечной батареи, в зависимости от материала и площади которой, вы сможете получать разное количество электроэнергии.

Произведя монтаж самостоятельно в первый раз у себя, в последующем вы сможете предложить эту услугу другим, а с учетом того, что в настоящее время замечается рост продаж солнечных батарей, это может принести дополнительную «копейку» в ваш карман.

Смотрите видео, в котором подробно показаны этапы установки солнечных батарей:

Оцените статью: Поделитесь с друзьями!

Установка солнечных батарей: выбор, монтаж, подключение

Еще 50 лет назад, получение электроэнергии от Солнца относилось исключительно к космическим технологиям (как по сложности оборудования, таки и по его стоимости). Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Панели можно встретить на крышах дачных домиков, на территории фермерских хозяйств, на опорах освещения.

Установка солнечных батарей 1

Вопрос «пользоваться или не пользоваться», уже не рассматривается. Потенциальный владелец озабочен лишь расчетом стоимости, мощности и надежности оборудования. О том, какие бывают солнечные батареи, как их правильно выбрать, расскажем в нашем материале.

Принцип работы солнечной батареи

На самом деле, правильное название — фотоэлемент (то есть, фотобатарея). Но поскольку источником света является солнце, прижилось наименование «солнечная батарея».

Элемент представляет собой «бутерброд» и пластинок кремния, разделенных стандартным (для радиодеталей) переходом. Секрет в том, что кремниевые части имеют различный тип:

Такие комплекты применяются практически во всех радиодеталях, изготовленных из кремния.

Это интересно: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света. Просто КПД настолько мизерный, что использовать их в качестве источника тока бессмысленно.

К слою кремния N-типа добавляется фосфор. В состоянии покоя такая смесь дает избыток электронов с естественным отрицательным зарядом.

P-тип «обогащен» бором, что создает дефицит отрицательных зарядов (так называемый эффект электроновых дыр).

Установка солнечных батарей 2

Соответственно, к N-слою подключается отрицательный электрод (для снятия электротока), а к P-слою — положительный.

Из законов физики мы знаем, что в P/N переходе присутствует электрической поле. Под воздействием на отрицательную панель солнечных фотонов, в переходе происходит интенсивное разделение отрицательных и положительных частиц. «Минусы» накапливаются в верхнем слое, а «плюсы» в нижнем. В результате, солнечный бутерброд превращается в обычную батарейку с накопленным зарядом. Если к электродам подключить потребителя энергии — возникает электроток.

Естественно, заряд в таком источнике моментально исчезает, но его тут же восстанавливает солнечный свет. Таким образом, пока фотобатарея интенсивно бомбардируется фотонами, мы имеем достаточно производительную мини электростанцию.

Современные батареи могут работать даже при отсутствии прямых солнечных лучей (например, при сплошной облачности). Естественно, интенсивность выработки электроэнергии при этом снижается. Но при отсутствии света (даже луна не способна «пробудить» батарею), процесс останавливается. Поэтому рассматривать фотопанели отдельно, как источник электроэнергии нельзя. Схема подключения солнечных батарей обязательно включает в себя буферное устройство: аккумулятор энергии.

Кроме того, вырабатываемый ток нестабилен, поэтому для организации энергоснабжения объекта требуется управляющий контроллер. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. А для строительства индивидуальной электростанции требуется комплект периферийных устройств.

Типы солнечных батарей

Генераторы «чистой» энергии классифицируются по типу материала, из которого выполнены элементы:

  1. Монокристаллические — самый массовый продукт на энергорынке. Для полноценного энергетического обеспечения объекта требуется значительная площадь монтажа. Приоритетная сфера использования — резервные или дублирующие энергосистемы при имеющемся подключении к сети. Установка солнечных батарей 3
  2. Поликристаллические системы более производительны, и при меньшей площади элементов могут быть использованы в качестве автономной электростанции объекта без централизованного энергоснабжения. Единственный недостаток (он нивелируется в процессе использования), стоимость существенно выше. Установка солнечных батарей 4
  3. Аморфный кремний — это прорыв в солнечной индустрии. Производительность высокая, продолжительный срок службы, элементы гибкие. Однако стоимость слишком высокая (по крайней мере, на нынешней стадии — пока производство не вышло на промышленный уровень). Установка солнечных батарей 5

Какие солнечные батареи лучше? Это чисто субъективный выбор. Простые расчеты показывают, что на сегодняшний день оптимальное соотношение цены качество у первых двух типов.

  • Монокристаллы обычно покупают в довесок к действующей системе энергоснабжения, поэтому их стоимость окупается экономией на оплате за электроэнергию. С психологической точки зрения — такой способ подключения исключает страх остаться «без света» в случае поломки оборудования. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. А поломка всей системы сразу мало вероятна. Элементы дублируются, можно производить ремонт без полного нарушения энергоснабжения.
  • Поликристаллические батареи дороже ровно настолько, насколько и производительнее. Электростанция на поликристаллах может быть полностью автономной, то есть без вводной линии центрального энергоснабжения. Опыт использования в отдаленных местах проживания показывает, что такие системы вполне жизнеспособны, и не нуждаются в резервировании. Разве что можно установить ветрогенератор (на случай природных катаклизмов вроде затяжного дождя с пасмурной погодой в течение нескольких дней). Окупаемость 100%, если вы построили новый дом без энергоснабжения. Стоимость технических условий и монтажных работ сопоставима с покупкой комплекта на солнечных батареях мощностью 4000 Вт. А дальше — экономия в чистом виде. Вы вообще не знаете, что такое оплата электроэнергии.
  • Аморфные батареи пока еще экзотика (с точки зрения стоимости). Однако технологии развиваются настолько стремительно, что через относительно короткий промежуток времени эти системы станут доступнее: вспомните ситуацию со светодиодными светильниками.

Преимущества и недостатки солнечной энергетики

Плюсы:

  • На стадии использования — экологичность (почему с оговоркой: производство и утилизация такие же «грязные», как и любая другая электроника).
  • После первичных вложений, полученная электроэнергия условно бесплатная (требуются некоторые средства на обслуживание по истечении срока эксплуатации).
  • Возможна полная автономия: вы можете организовать энергоснабжение в местах, где даже не планируется централизованная подача электроэнергии.
  • Вы не зависите от тарифной политики энергетических компаний.
  • При выполнении определенных нормативов, можно «продавать» избыток электроэнергии в городские сети.

Минусы:

  • Относительная дороговизна оборудования (как видно на примерах использования, это не всегда является проблемой).
  • Зависимость от погодных условий (в регионах, где солнечных дней немного, использование затруднено).
  • Оборудование нуждается в периодическом обновлении — присутствует естественный износ.

Правильный монтаж

Схема подключения солнечных панелей намного сложнее, чем централизованный ввод городской сети. Домашняя электростанция состоит минимум из четырех элементов.

Мы не рассматриваем примитивные системы освещения садовых дорожек на 12 вольт. Речь пойдет о полноценном энергоснабжении 220 вольт.

Установка солнечных батарей 6

  1. Собственно фотоэлементы. Принцип работы и критерии выбора мы уже рассмотрели. Расчет мощности производится от базовой цифры 5 кВт на 1 дом. Это приблизительно 20–40 стандартных панелей площадью по 0.5 м².
  2. Блок управления (контроллер). Без него невозможно функционирование вашей электростанции. Как правильно выбрать контроллер заряда для солнечной батареи? Он должен поддерживать общую мощность системы энергоснабжения, обеспечивать заряд аккумуляторов и правильно распределять поток мощности при одновременном потреблении и заряде.Кроме того, на контроллере лежит ответственность за безопасность системы, в том числе и пожарная.Прибор может входить в комплект электростанции, либо приобретается отдельно.
    Установка солнечных батарей 7Функционал у всех моделей стандартный. При выборе вы определяете мощность, вольтаж (12 или 24) и главный критерий — срок службы (гарантия). При выходе из строя контроллера, ваше энергоснабжение определяется емкостью аккумуляторов (пока не разрядятся).
  3. Модуль аккумуляторных батарей. Пожалуй, второй по важности элемент в «электростанции». Он служит накопительным буфером энергосистемы. Фактически, отбор мощности происходит именно от батарей. Солнечные элементы лишь восстанавливают отданный запас энергии (заряжают АКБ). Разумеется, могут быть периоды, когда часть нагрузки ложится на фотоэлементы (если вырабатываемая энергия существенно выше затрат на зарядку). Тогда можно сказать, что ваш телевизор или холодильник питается напрямую от солнца. Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Делается это просто: при входной мощности 3 кВт, ток потребления не превышает 15 А (в сети 220 вольт). На выходе 12 вольтовых батарей ток будет уже 250 А (в соответствии с законом Ома). Разумеется, такая мощность отбирается не постоянно, но для примера в расчетах мы возьмем именно эти цифры. То есть, если вы установите 5 батарей емкостью по 100 А×ч каждая, то при такой нагрузке заряд закончится через 2 часа.Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Но базовый ток и мощность исчисляются именно по такому принципу.Существуют различные батареи: кислотные, щелочные, гелевые… По-большому счету, гоняться за самыми «продвинутыми» системами нет смысла. А сэкономить можно лишь на возможности обслуживания: батареи, за которыми требуется надзор, стоят дешевле.
  4. Преобразователь напряжения. Вы можете отбирать мощность напрямую у АКБ, если ваши потребители рассчитаны на 12 вольтовое питание. Однако большинство электроприборов рассчитаны на 220 вольт. Поэтому на выходе устанавливается преобразователь 12–220В.Установка солнечных батарей 8К нему подключается ваша внутренняя электросеть.

Самостоятельная установка

Зная, как подключить солнечную батарею к энергоснабжению вашего дома, вы сможете сэкономить на оплате труда монтажников. Самая сложная часть — установка комплекта солнечных батарей на крыше. Если высота дома не более 2 этажей, можно выполнять такую работу самостоятельно (с помощником). Крепление выполняется с учетом погодных условий и ветровой нагрузки вашего региона.

Установка солнечных батарей 9

Закончив монтаж солнечных батарей, приступаем к подключению электрики. Все фото батареи заводятся на контроллер, который управляет зарядом аккумуляторов. От АКБ можно выполнить отвод для потребителей 12 В.

Затем подключаем инвертор, и заводим его на вводной электрощиток. Автономное энергоснабжение готово.

Установка солнечных батарей 10

Типовая схема показывает взаимное положение элементов и порядок электрических соединений. При покупке оборудования, каждый элемент снабжается технической документацией, по которой производится сборка.

Видео по теме

Хорошая реклама



Монтаж и установка солнечных батарей для частного дома и дачи своими руками: инструкция- Обзор +Видео

установка-солнечных-батарей-своими-рукамиКогда-то рассуждения о том, что электроэнергия будет бесплатной казались фантастическими выдумками. Но прошло время и развитие новых технологий в электроэнергетике привели к тому, что это стало реальностью.

Альтернативные источники энергии завоёвывают все большее количество сторонников по всей планете.

Среди них особой популярностью пользуются солнечные батареи, получившие широкое распространение как в производстве, так и в быту.

[contents]

Область применения

применение-и-производство-солнечных-батарейСолнечные батареи, или как их еще иногда называют солнечные панели могут применяться для обеспечения электричеством коттеджных поселков, дачных кооперативов, промышленных предприятий.

Очень эффективны они для санаторных комплексов, гостиниц, больниц, зданий, находящихся вдали от основных линий электропередач.

Можно сказать, что они нужны там, где есть потребность еще в одном источнике энергии и там, где есть возможность их установить. На данный момент солнечными батареями оснащают крыши зданий, домов, устанавливают их в пустынях и на поездах. Существую даже полностью автономные дома на солнечных батареях.

Производство солнечных батарей идет гигантскими темпами и лидерами в этой отрасли являются КНР, США. Германия, страны Персидского Залива, Западной Европы и Скандинавии.

Что такое солнечная батарея?

изобретени-первой-солнечной-батареиЭто комплекс фотоэлектрических преобразователей, объединенных в систему. Преобразователи превращают энергию Солнца в электричество. Самые новейшие солнечные батареи способны работать с 40 % — ой отдачей. Чтобы достичь такого показателя необходимо соблюдение определённых параметров.

Комплексы батарей выгоднее всего монтировать в тех точках планеты, где количество солнечных и ясных дней является преобладающим, в России это южные районы- Краснодарский край, Сочи и другие.

устройство-солнечной-батареиСледует принимать во внимание географическую широту, на которой находятся здания. Приближаясь к полюсам, солнечная энергия утрачивает часть мощности и эффективность солнечных батарей будет недостаточной.

Если зимой там, где установлены комплексы батарей, достаточно безоблачных дней, они могут в значительной степени снизить нагрузку на коммунальные сети города и обеспечить часть зданий бесплатной энергией.

виды-солнечных-батарейВиды солнечных батарей

Виды солнечных батарей

Сейчас их классифицируют на 3 категории:

  • Тонкопленочные
  • Монокристаллические.
  • Поликристаллические.



Тонкопленочные батареи

Этот комплекс батарей сделан из тонких натянутых плёнок. Они без труда монтируются в практически всех доступных местах.

Защищены от воздействия песка и пыли и способны функционировать в различных неблагоприятных условиях. При наличии облаков их КПД снижается примерно на двадцать процентов. Стоимость их небольшая, но они требуют наличия значительного пространства для своего размещения.

купить тонкопленочную солнечную панель

Монокристаллические батареи

монокристаллические-солнечные-батареи-на-крыше-домаЭти батареи создают множества ячеек, которые потом наполняют силиконом. Из-за хорошей гидроизоляции данные батареи применяются даже на судах.

Их можно размещать и на кровлях зданий. Если нет возможности установить их на солнечную сторону кровли, где конечно же отдача от них будет более высокой, то можно устанавливать и на теневой стороне. Нужно учитывать и тот момент, что рассеянный солнечный свет будет менее эффективен.

Монокристаллические батареи отличаются малым весом, компактны. Они достаточно гибкие, надёжны при эксплуатации и служат длительное время. Монтаж таких батарей не вызывает затруднений.

Но у них есть и недостаток. При отсутствии солнечных лучей и облачности они перестают вырабатывать электрическую энергию.

купить монокристалические солнечные батареи на алиэкспрессе

Поликристаллические солнечные батареи

В ячейках этих солнечных батарей расположены кристаллы, направленные в самые разные стороны.

Благодаря этому панели могут улавливать рассеянный свет, и намного меньше зависят от прямого солнечного освещения.

поликристаллические- солнечные- батареи

Они знакомы очень многим благодаря иллюстрациям в журналах и в сети Интернет. Компании выпускают такие батареи в виде панелей синего цвета, которые очень эффектно и стильно смотрятся после установки. Стоят они немного дешевле и их можно устанавливать во многих местах. Ими можно освещать улицы городов, дома, учреждения.поликристалические-солнечные-батареи

Почему именно солнечные батареи?

Может возникнуть вопрос – а почему именно солнечные батареи, а не какие-нибудь еще источники энергии?

  1. Пока светит Солнце, то и солнечные батареи будут вырабатывать электричество.
  2. Такие батареи автономны. Им не нужны централизованные энергосистемы для подключения. Поэтому можно резко сократить расходы на содержание инфраструктуры в городах, на предприятиях и жилом фонде. Власть местных энергетических компаний снижается практически до нуля. Приобретается энергетическая независимость.
  3. В отдаленные районы и городки прокладка кабеля будет стоить огромных денег. Гораздо более выгодно будет установить солнечные батареи. Расходы будут минимальные и нет нужны оплачивать услуги целой бригады монтажников – электриков.
  4. Экологичность. Главный козырь данных батарей. Нет необходимости использовать дорогостоящие, и к тому же невозвратные ископаемые ресурсы. Фотоэлементы батарей не выбрасывают канцерогены, и не увеличивают количество углекислоты в атмосфере планеты. Нет никакой нужды вырубать огромные площади лесов и так пострадавших от деятельности человека.
  5. Отсутствие лицензирования. Постановлений, требующих лицензирование получения электричества посредством таких батарей пока, еще не ввели в действие. Поэтому данным фактором следует воспользоваться, пока не ввели очередную пошлину.
Можно ли использовать солнечные батареи в частном секторе?

солненчые-батареи-частного-дома-своими-рукамиСолнечные батареи уже давно и с успехом применяют как корпорации и компании, так и владельцы своих домов. Цены на такую продукцию в России пока еще ниже чем у западных образцов. Насчёт качества это уже вопрос другой. Тем не менее, стоимость продукции с внедрением новых технологий постепенно снижается и солнечные батареи становятся доступными ля все более широкой категории потребителей. Производители солнечных батарей для дома предлагают их покупателям со сроком эксплуатации не менее 25 лет.

Насколько выгодно установить солнечные батареи своими руками для частного дома?
установка-солнечных-батарей-в-дом-своими-руками-выгодаСхема установки

Необходимо вычислить, сколько солнечных дней обычно бывает там, где проживает потребитель. После этого нужно будет разделить стоимость оборудования на 25 лет и подсчитанные солнечные дни в году.

Тогда можно будет и вычислить, стоит ли устанавливать солнечные батареи для дома. Еще нужно будет рассчитать площадь необходимую для получения 1 Квт электричества в регионе вашего проживания.

Все эти данные предоставляют менеджера, продающие солнечные батареи. Кроме того, следует учесть период наибольшей солнечной активности.

получение-горячей-воды-батареи-отоплениеПолучение горячей воды с батарей

Следующих вопрос, который нужно решить, а для каких целей нужно электричество от солнечных батарей. Обычно оно, нужно для:

  1. Освещение.
  2. Получение горячей воды и отопление.
  3. Работа бытовых приборов.



Чтобы подавать горячую воду, можно установить солнечный коллектор.

Стоит он недорого, да и сделать его можно самостоятельно. Он способен функционировать осенью и зимой. В своих домах уже достаточно давно применяют для подогрева воды емкости, функционирующие от энергии Солнца

Освещение дома солнечными батареями также решаемая задача в настоящий момент.

аккумуляторы-в-доме-от-солнечных-батарейАккумуляторы в подсобке дома

Здесь важно учесть такой важный момент, как замена аккумуляторов батарей. Зная сколько стоят обычные аккумуляторы для машин, можно будет рассчитать и стоимость обслуживания аккумуляторов для солнечных батарей. Кроме того, необходимо регулярно очищать поверхности батарей от пыли. Сколько нужно солнечных батарей для дома, решать уже нужно исходя из площади дома и целей применения батарей.

Таким образом, комплект солнечных батарей для дома может стоить как достаточно недорого, так и обойтись в круглую сумму.

Но технологии развиваются все быстрее и солнечные батареи для дома будут стоить все дешевле, и будут доступны очень многим потребителям.

Установить солнечные батареи своими руками достаточно просто, вам лишь понадобиться присоединить батареи к контроллеру, который будет передавать заряд к аккумуляторам и с помощью инвертора передавать электроэнергию уже в ваш дом. Удачной электроэнергии!

установка и монтаж в частном доме

Знакомство с солнечными батареями (в промышленном исполнении) для человечества началось в момент освоения космоса. До этого многие десятилетия ученые проводили эксперименты с различными видами фотоэлементов, добиваясь более или менее значимых результатов. А солнечные панели космических станций представляли собой источники электроэнергии с вполне ощутимым коэффициентом полезного действия. Без них невозможно обеспечить длительное пребывание человека и аппаратуры в ближнем космосе.

Спутник

Спутник

Тем более что условия эксплуатации приближены к идеальным: солнце светит 24 часа в сутки и не возникает препятствия вроде пасмурной погоды. Монтаж солнечных батарей на космических аппаратах также не представляет технических сложностей (разумеется, с учетом специфики проведения работ в безвоздушном пространстве). Перемещение массивных элементов в условиях невесомости упрощается, требования к прочности несущих и крепежных элементов невысокие. К тому же, в безвоздушном пространстве отсутствуют ветер и осадки.

Установка бытовых солнечных панелей в домашних условиях и сложнее, и одновременно проще. В любом случае, потребуются определенные знания не только в электротехнике, но и в области строительства.

Применение солнечных панелей в частном доме

Идеи о чистой и бесплатной солнечной энергии активно пропагандируются уже несколько десятилетий. Особенно активна в этом плане перенаселенная Европа. Доводы адептов солнечной электроэнергетики следующие:

  • солнце светит вечно, запасы его энергии никогда не иссякнут;
  • в процессе эксплуатации такая энергия практически бесплатна;
  • не наносится ущерб природе;
  • и главный довод, эмоциональный: пользователи солнечной батареи пополняют ряды «зеленых» защитников планеты.

Противники подобных электростанций приводят свои аргументы:

  • солнце светит только днем, и в хорошую погоду;
  • бесплатность энергии сомнительна: дорогое оборудование, постоянное обслуживание, периодическая замена аккумуляторов;
  • при производстве и утилизации компонентов солнечных электростанций наносится значительный ущерб природе;
  • пользователи, попавшие под влияние рекламных лозунгов про чудесную и бесплатную энергию, часто жалеют о своем выборе, посчитав конечную стоимость владения.

Тем не менее, солнечные батареи в частном доме — это вполне распространенное явление.

солнечные батареи в частном доме

солнечные батареи в частном доме

Причин довольно много:

  • кто-то хочет приобщиться к современному энергоэффективному образу жизни;
  • стоимость технических условий подключения к электросети слишком высока для конкретной территории проживания;
  • качество подаваемой энергии из электросети оставляет желать лучшего;
  • нет возможности подключения в принципе (отдаленное от «цивилизации» домовладение).

За последние пару десятилетий, солнечные батареи для дома стали на порядок доступнее. Раньше, монтаж комплекта солнечных панелей выполнялся только комплексно, требовалась высокая квалификация специалистов. Это негативно сказывалось на стоимости.

Сегодня пользователям предлагается модульная конструкция. Компоненты универсальны и взаимозаменяемы, в ряде случаев можно исключить некоторые звенья конструкции, для удешевления системы. Установка солнечных батарей и остальных элементов может выполняться силами владельца дома, без привлечения дорогостоящих специалистов.

Установка солнечных батарей

Установка солнечных батарей

Виды солнечных батарей

Важно: Речь пойдет именно о панелях, вырабатывающих электроэнергию. Солнечными батареями еще называют водонагревательные элементы, работающими от солнечного тепла. Это совершенно разные технологии, хотя панели выглядят похоже.

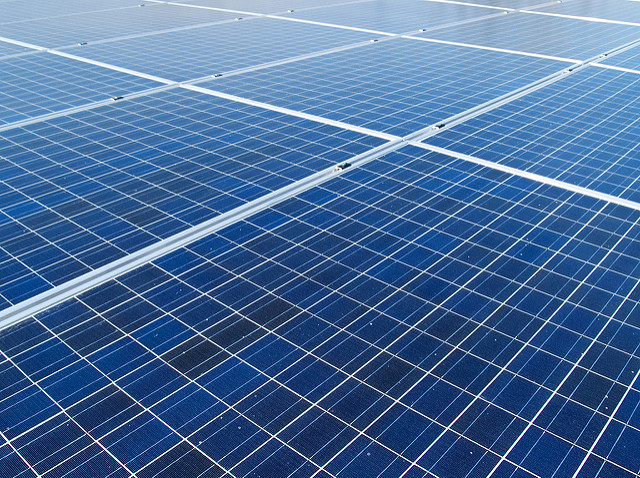

Солнечные батареи

Солнечные батареи

Вне зависимости от типа солнечной панели, система оснащается следующими элементами:

  • Контроллер солнечной батареи: электронное устройство, управляющее режимами работы, отвечающее за безопасность подключения. Без него система работать не будет. Контроллер солнечной батареиКонтроллер солнечной батареи
  • Аккумулятор (или целая батарея аккумуляторов): является своеобразным буфером, обеспечивающим непрерывность подачи электроэнергии, например, ночью. Можно использовать солнечную электростанцию и без него.
  • Преобразователь постоянного тока в переменный, одновременно повышающий напряжение до необходимых 220 вольт. Если у вас нет потребителей переменного тока, можно обойтись без этого прибора.

Определившись с составом домашней электростанции, выбираем, какую панель использовать. За исключением инновационных моделей, которые находятся на стадии разработки, для потребителя доступны три типа:

  • Монокристаллические. Пластины «напиливаются» из единого кристалла кремния. Имеют высокий КПД (до 22 %), и длительный срок службы. Гарантия большинства производителей составляет минимум 25 лет. Практически не меняет характеристик во время всего срока службы. Относительно высокая стоимость в сравнение с аналогами. За счет высокого КПД требуется меньшая площадь покрытия: соответственно упрощается монтаж. Характерная форма ячеек — квадрат со скошенными углами.Монокристаллические батареиМонокристаллические батареи
  • Поликристаллические. Кристаллы расположены хаотично, зато процесс выращивание существенно дешевле. КПД ниже, чем у монокристаллов: порядка 18 %. Хуже работают при слабой освещенности (пасмурная погода). Имеют высокую прочность, не подвержены влиянию перепадов температур. Производство недорогое, что благоприятно сказывается на конечной стоимости. Для получения аналогичной мощности, потребуется большая площадь батарей, в сравнение с монокристаллами. Пластины занимают всю площадь поверхности, без скосов и промежутков.Поликристаллические батареиПоликристаллические батареиМоно и поликристаллические панели устанавливаются только в готовых защитных блоках. Как правило, сборка производится на заводе.
  • Аморфные тонкопленочные панели разработаны относительно недавно. Это искусственно выращенные гибкие конструкции, которые практически не имеют ограничений по способу монтажа. Главное преимущество этого типа — гибкость и возможность интеграции в отделочные элементы зданий. Внешне панели напоминают тонированное стекло, их можно устанавливать в качестве элементов декора.Аморфные тонкопленочные панелиАморфные тонкопленочные панелиКПД довольно низкий, до 12 %, зато аморфные панели работают даже при слабой освещенности. Стоимость такая же, как у кристаллов, но для аналогичной мощности потребуется большая площадь покрытия. Прочность не зависит от температуры, не теряют эффективность при нагреве.

Как установить солнечную батарею, в зависимости от ее типа

Можно заключить договор со специализированной компанией, лучший вариант в этом случае — приобретение электростанции «под ключ». Поставщик несет полную ответственность за сам комплект, и возможные огрехи при установке. Вы разрываете порочный круг, когда при неисправности продавец оборудования отсылает к установщику, заявляя, что батарея подключена неправильно, а монтажники сетуют на низкое качество комплекта.

Однако в этом случае стоимость возрастает практически вдвое: за высотные работы на крыше приходится платить.

Как установить солнечные батареи правильно и недорого? Своими руками, с соблюдением элементарной технологии.

  • Монтаж моно- и поликристаллических панелей производится по одной системе. Это готовые модули в плоском корпусе, которые монтируются на стандартные крепежные элементы.
  • Для установки гибких аморфных элементов особого оборудования не требуется: их можно крепить непосредственно на ограждающие конструкции зданий, или на закрепленные плоские панели типа фанеры или ОСП.

Где и как установить солнечную панель

Первое правило — это ориентация плоскости относительно солнца. Идеальный вариант, когда панель перпендикулярна направлению на «светило». В промышленных электростанциях применяются механизированные поворотные платформы, управляемые специальным контроллером. Угол наклона и поворот постоянно меняется, вслед за движением солнца. На своем приусадебном участке реализовать такую систему довольно сложно.

  • Монтаж на крыше — самое популярное решение. Нет препятствий для солнечных лучей, экономится пространство на участке (вы не занимаете территорию дополнительной конструкцией). Недостаток — требуются высотные работы, и усложняется обслуживание. Кроме того, при неправильном креплении можно нарушить герметичность кровли: вы получите протечки. В некоторых случаях нарушается эстетика: если для поддержания правильного угла наклона установлена дополнительная поддерживающая конструкция.Монтаж на крышеМонтаж на крышеЧасто для монтажа панелей используется крыша подсобного помещения: гараж, сарай, баня. Установка проще, по причине небольшой высоты. Однако и площадь покрытия у таких сооружений меньше.
  • Установка на каркас. Монтаж производится практически на нулевой отметке грунта, поэтому перед панелями не должно быть никаких препятствий, создающих тень. Это ограничивает использование территории на участке. Кроме того, сама конструкция занимает определенную площадь, которой также придется пожертвовать.Установка на каркасУстановка на каркасПреимущество способа — монтаж на уровне земли, никаких высотных работ. Можно вручную менять ориентацию плоскости в любой момент. Сопутствующее оборудование располагается в непосредственной близости, меньше длина протянутого кабеля. Именно такой способ чаще всего выбирают домашние мастера, если не хочется связываться с работами на крыше.

Как правильно подключить электрическую часть

В зависимости от вашей взаимосвязи с местной энергоснабжающей организацией, существует три основных способа подключения солнечной электростанции:

  • Автономный, когда к вашему дому невозможно (или просто нет желания) протянуть линию электропередач. В этом случае во время светового дня, солнечные панели накапливают энергию в аккумуляторах, а в темное время суток наступает пик потребления. Обязательно использование качественных и дорогих аккумуляторных батарей, и надежного зарядного устройства. Поскольку энергоснабжение вашего объекта напрямую зависит от количества «солнце-часов», не лишним будет подстраховаться ветровой электростанцией. Начальное вложение средств достаточно велико, зато вы навсегда забудете о счетах за электроэнергию.
  • Резервный, когда вы одновременно пользуетесь и местной энергосистемой, и собственной солнечной электростанцией. Какой источник считать основным, а какой резервным — зависит от емкости аккумуляторов и мощности ваших солнечных панелей. Оптимальный алгоритм использования — днем 100 % загрузка солнечных панелей, потребление из сети стремится к нулю. Ночью, когда тариф ниже, можно подпитываться от городской энергосистемы. При таком подключении вы не зависите от капризов погоды и аварий в местной электросети. Есть возможность проводить обслуживание солнечной электростанции без перерыва в энергоснабжении дома. Неплохой вариант для дачи или СНТ, где качество снабжения электроэнергией ниже плинтуса.
  • Комбинированное (последовательное) подключение.Комбинированное (последовательное) подключениеКомбинированное (последовательное) подключениеТакой способ предполагает не только два источника снабжения электричеством: собственная солнечная станция и местная энергосеть, но и возможность производить избыток электричества для продажи.В зависимости от местного законодательства, есть способы продажи избытков энергии снабжающим организациям. В этом случае устанавливается специальный счетчик энергии, и заключается соответствующий договор. При формировании избыточных мощностей, они перетекают в местную электросеть, возвращая вам затраты на электростанцию. Однако этот путь требует не только технического, но и грамотного юридического сопровождения.

Видео по теме



Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Pinterest

схема монтажа и подключения панелей, как собрать китайских вариант своими руками

Альтернативные источники получения энергии в последние десятилетия становятся все более популярными, особенно распространены солнечные батареи. Преимущества такого источника в том, что он практически неиссякаем, по крайней мере, в следующие пять миллиардов лет Солнце будет отдавать планете свою энергию и тепло. Именно поэтому производители не смогли обойти такой уникальный природный дар и создали солнечные батареи, которые эффективно собирают и аккумулируют энергию нашего главного светила.

Особенности

В наши дни максимальное распространение имеют батареи на базе фотоэлектрических поликристаллов. Такие модели отличаются оптимальным сочетанием стоимости и объемом выделяемой энергии, они характеризуются насыщенно-синей окраской и кристаллической структурой основных элементов. Они очень просты в монтаже, ведь справиться с их установкой в своем частном доме и на дачном участке сможет даже мастер без большого опыта работы. Монокристаллические фотоэлектрические панели являются вторыми по популярности.

По своему КПД они эффективнее, чем поликристаллические модификации, однако, их стоимость гораздо выше, а монтаж значительно сложнее. Такие панели характеризуются многоугольной формой заполняющих элементов.

Солнечные батареи, которые изготовлены с использованием аморфного кремния, отличаются довольно низкой эффективностью. Однако их цены несколько ниже, чем стоимость аналогов, поэтому модель пользуется спросом у собственников загородных домов. На данный момент подобные изделия составляют 85% рынка. Они не могут похвастаться высокой мощностью и модификации из теллурида кадмия, в основе их производства лежит высокотехнологичная пленочная методика: несколько сотен микрометров вещества наносят тончайшим слоем на прочную поверхность. Примечательно, что при очень низком уровне эффективности изделия его мощность довольно высокая.

Еще одним вариантом батарей, работающих от солнечной энергии, являются разновидности на базе полупроводника CIGS. Как и предыдущий вариант, они производятся по пленочной технологии, однако, показатель их эффективности гораздо выше. Отдельно стоит остановиться на механизме работы солнечных источников тепла и света. Главное – это четко осознавать, что общее количество вырабатываемой энергии никак не может находиться в зависимости от степени эффективности самого устройства, поскольку обычно все типы подобных устройств дают примерно идентичную мощность. Основная разница состоит лишь в том, что панели, которые имеют максимальную эффективность, требуют меньше места для своей установки.

К примеру, 8 квадратных метров монокристаллических изделий дают 1 кВт энергии, а вот для получения этого же количества тепла батареям из кремния потребуется уже 20 кв. м. Ну и, конечно же, интенсивность и время воздействия солнечного света оказывает большое значение на окончательную выработку тепла.

Солнечные батареи имеют следующие преимущества:

  • экологичность установки;
  • длительный срок использования, на протяжении которого эксплуатационные особенности панелей остаются неизменно высокими;
  • технологии довольно редко ломаются, поэтому не нуждаются в сервисном и техническом обслуживании, а также дорогостоящем ремонте;
  • использование батарей на основе энергии солнца позволяет сократить расходы на электричество и газ в доме;
  • солнечные батареи отличаются исключительной простотой в использовании.

Впрочем, без недостатков тоже не обошлось, среди наиболее существенных можно обозначить следующие:

  • высокая сцена панелей;
  • потребность в установке разнообразного дополнительного оборудования для эффективной синхронизации энергии, получаемой от батареи, и того что получается от традиционных источников;
  • панели не могут использоваться в контакте с такими приборами, которые требуют высоких мощностей.

Схема подключения

Энергия, которая вырабатывается солнечными батареями, не имеет технической возможности напрямую использоваться для работы каких-либо электрических приборов. Для выделения необходимого для работы напряжения используют своеобразные инверторы, расположенные между панелью и основной сетью потребления.

При этом нужно знать три основных типа подключения солнечных панелей.

  • Автономное подключение. Этот вариант чаще других применяется в тех территориальных зонах, где отсутствует какая-либо централизованная сеть электроснабжения. В этом случае конструкцию формируют аккумуляторные высокомощные батареи. Принцип их работы состоит в накапливании внутри себя энергии в светлое время. Когда наступает время недостаточного освещения, накопленные потоки и перенаправляются в сеть.
  • Резервное подключение. Этот способ оптимален в местах, где проведено централизованное электроснабжение через сеть переменного тока. Создание резервной системы получения энергии в данном случае используется как запасной вариант, потребность в котором может возникнуть в случае аварийных ситуаций. Перебои с электроснабжением – это далеко не редкость для дачи и в загородных хозяйствах и территориях, поэтому многие домовладельцы создают дополнительные возможности получения тепла и света.
  • Последовательное подключение к сети. Чтобы подключить систему к электросети, этот метод предполагает формирование избыточной солнечной энергии и ее дальнейшего поступления в сеть для окончательной продажи.

Монтаж

Солнечные панели крепятся на особую конструкцию, соединение с которой обуславливают способность фотоэлементов выдерживать любые неблагоприятные атмосферные воздействия, такие как сильный ветер, дождь или снег, а также способствует формированию корректного угла наклона.

Такая конструкция представлена в продаже в следующих вариантах:

  • наклонная – подобные системы оптимальны для монтажа на скатной кровле;
  • горизонтальная – эта конструкция крепится к плоским крышам;
  • свободностоящая – установить батареи подобного типа можно на крышах различного типа и размера.

Непосредственно процесс установки батарей проводится по следующей схеме:

  • для крепления каркаса панели необходимы угольники из металла размером 50х50 мм, а кроме того, потребуются угольники 25х25 мм, которые используют для распорных перекладин. Присутствие этих деталей позволяет добиться требуемой крепости и надежной устойчивости опорной конструкции, а также придает требуемую степень наклона;
  • нужно собрать каркас, для этого понадобятся болты размером 6 и 8 м;
  • конструкция крепится под покрытие кровли при помощи 12-миллиметровых шпилек;
  • в подготовленных угольниках формируются небольшие отверстия, в них закрепляются панели, а для более прочного сцепления следует применять шурупы;
  • во время монтажных работ следует особенное внимание уделить каркасу – в нем не должны возникать какие-либо перекосы. В противном случае может возникнуть перенапряжение системы, которое приведет к растрескиванию стекол.

Монтаж солнечных источников тепла и света на лоджии или на балконе происходит по подобной схеме. Единственным исключением является то, что каркас крепится на наклонной плоскости. Он монтируется между основной несущей стеной здания и торцом строения, обязательно на солнечной стороне. Самостоятельная сборка и установка солнечных батарей всех типов не требует опыта ведения строительных работ, однако, некоторые навыки монтажных работ все-таки потребуются. Если есть желание, то можно смело заняться установкой самостоятельно, однако, перед этим было бы неплохо почитать специальную литературу об особенностях установки палей и изучить мастер-классы, которые имеются в интернете, ну и, конечно же, запастись необходимыми инструментами.

Плюсы от работы своими руками очевидны – это экономия немалых денег на услугах специалистов, а также колоссальный опыт, который, возможно, понадобится в дальнейшем. В то же время если личных способностей окажется недостаточно, то можно не только потерять время, но и стать причиной поломки панелей либо их низкой эффективности.

Следует учитывать, что только специалисты могут оказать по-настоящему квалифицированную помощь по монтажу модулей конструкции. В случае поломок они будут нести ответственность за ремонт и замену вышедшего из строя оборудования.

Советы

Специалисты дают несколько рекомендаций о том, как правильно уложить и соединить солнечные батареи.

  • Чаще всего изделия, использующие альтернативные источники энергии, крепят на кровле либо на стенах домостроения, реже используют специальные надежные опоры. В любом случае должны быть полностью исключены какие-либо затемнения, то есть батареи должны ориентироваться таким образом, чтобы на них не падала тень от высоких деревьев и расположенных по соседству зданий.
  • Монтаж набора пластин проводят рядами, их расположение параллельное, в связи с этим крайне важно предусмотреть, чтобы вышерасположенные ряды не бросали тень на те, что находятся ниже. Это требование очень важно, поскольку полное или частичное затенение провоцирует сокращение и даже полное прекращение какой-либо выработки энергии, кроме того, может возникнуть эффект образования «обратных токов», что зачастую служит причиной поломки оборудования.
  • Грамотная ориентация относительно солнечного света имеет принципиальное значение для эффективности и результативной работы панелей. Очень важно, чтобы поверхность получала весь возможный поток ультрафиолетовых лучей. Правильную ориентацию рассчитывают, основываясь на данных о географическом расположении строения. К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг.
  • Не меньшее значение имеет и общий угол наклона конструкции, он также определяется географической ориентацией строения. Специалисты рассчитали, что этот показатель должен соответствовать широте расположения дома, а поскольку солнце в зависимости от времени года несколько раз меняет свое удаление расположения над горизонтом, то имеет смысл продумать корректировку окончательного угла монтажа батарей. Обычно коррекция не превышает 12 градусов.
  • Батареи нужно укладывать таким образом, чтобы обеспечить к ним свободный доступ, поскольку в холодное зимнее время потребуется периодически очищать их от нападавшего снега, а в теплое время года – от дождевых разводов, которые существенно снижают эффективность использования батарей.
  • На сегодняшний день в продаже имеется немало китайских и европейских моделей солнечных батарей, которые отличаются стоимостью, поэтому каждый может устанавливать оптимальную для своего бюджета модель.

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде. Если вам как потребителю небезразлично будущее нашей Земли, потенциал ее земельных ресурсов и сохранение природных богатств, то солнечные батареи – это лучший выбор.

О том, как установить солнечную батерею на крышу дома, смотрите в следующем видео.

Рекомендации по установке солнечных батарей в своем доме

Рекомендации по установке солнечных батарей в своем доме

Пошаговая инструкция по установке солнечных батарей на крыше дома. Полезные советы монтажу панелей и коллекторов своими руками.

Сегодня мы расскажем Вам о том, как установить солнечные батареи для дома своими руками. На самом деле этапы работ по установке панелей или коллекторов, которые используются в современных частных домах для автономного отопления, не слишком трудоемкие. Проблема заключается в том, что нужно правильно расположить устройства на крыше, чтобы они могли функционировать с высоким показателем КПД. Далее мы предоставим к Вашему вниманию пошаговую инструкцию по монтажу, а также наглядные фото и видео примеры! Содержание:

Существующие варианты крепления

Первым делом поговорим о том, как можно самому устанавливать солнечные батареи в домашних условиях. Существует несколько методов установки, а именно:

  1. На крыше дома со скатом не более 40 градусов. В этом случае можно либо сделать специальную несущую конструкцию из профилей, либо, если угол наклона кровли свыше 30 градусов, установить солнечные панели без кронштейна, как показано на фото ниже (вариант 2).Рекомендации по установке солнечных батарей в своем доме
    Рекомендации по установке солнечных батарей в своем доме
  2. На плоской крыше здания. При таких условиях необходимо сделать специальный металлический каркас с наклонной плоскостью для крепления солнечных батарей под углом относительно крыши.Рекомендации по установке солнечных батарей в своем доме
  3. На стене. В практике встречается такой способ установки солнечных батарей на крыше крайне редко. Как и в остальных случаях, сначала создается надежная рамная конструкция, к которой и осуществляется крепление. В этом случае батареи также нужно установить под наклоном.Рекомендации по установке солнечных батарей в своем доме
  4. В земле на специальной опоре в виде штанги. Такой вариант установки может использоваться в регионах с сильными снегопадами либо если другие варианты монтажа, кроме как на столбах, не подходят.Рекомендации по установке солнечных батарей в своем доме
  5. На балконе или лоджии. Если Вы решили самостоятельно установить солнечные батареи в квартире, тогда разместить их можно на крыше балкона либо с внешней стороны, как показано на картинках ниже.Рекомендации по установке солнечных батарей в своем доме
    Рекомендации по установке солнечных батарей в своем доме

Чаще всего в домашних условиях используется первый и второй вариант установки. Сейчас мы рассмотрим, как выполнить монтаж солнечных батарей своими руками и какие нюансы нужно учитывать, чтобы сделать все правильно.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

  • Кровля способна выдержать нагрузки от веса рамной конструкции и самой батареи, которую Вы собрались установить.
  • Находящиеся вблизи объекты не будут откидывать тень на поверхность батарей. Во-первых, недостаточное количество солнечной энергии снизит КПД устройств, во-вторых, некоторые панели вообще не будут работать, если хотя бы на небольшую часть поверхности будет падать тень. Ну и, в третьих, солнечная батарея может вообще выйти из строя в таком случае из-за так называемых «блуждающих токов».
  • Порывы ветра не будут угрозой автономной системе (установленная конструкция не должна представлять собой парусник).
  • Вы сможете без труда ухаживать за поверхностью солнечных панелей (отмывать их от грязи, счищать снег и т.д.).Рекомендации по установке солнечных батарей в своем доме
    Рекомендации по установке солнечных батарей в своем доме

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75. Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать.

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха.

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

  • Как меньше платить за свет легально
  • Как выбрать солнечные батареи для дома
  • Как сделать светодиодный прожектор своими руками
  • Схемы подключения солнечных батарей

Как правильно установить конструкцию на столбах

Полный обзор монтажных работ

Установка креплений на крыше

Крепление панелей на стене


НравитсяРекомендации по установке солнечных батарей в своем доме0)Не нравитсяРекомендации по установке солнечных батарей в своем доме0)

солнечных панелей для вашего дома в 2020 году: 10 вещей, которые нужно знать

Время чтения: 5 минут

Последнее обновление 18 августа 2020 года

Последнее десятилетие привело к эре солнечных панелей для домашнего использования. Дома и предприятия по всей стране переходят от энергосистемы, работающей на ископаемом топливе, к экономике чистой энергии, что обусловлено целями сокращения выбросов во время глобального изменения климата. В этот период энергетической реформы системы солнечных панелей на крышах домов набирают популярность.Пришло время отдать должное жилым солнечным батареям. Узнайте все, что нужно знать о быстро развивающейся индустрии бытовой солнечной энергии, в нашем списке часто задаваемых вопросов о домашних солнечных батареях.

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2020 г.

Все, что вам нужно знать о домашних солнечных панелях, ответив на 10 вопросов

1. Насколько упала цена на солнечную энергию для жилых помещений за последние годы?

Если вы оптимист, ищущий статистические данные о хорошем самочувствии, стоимость солнечной электроэнергии за последнее десятилетие - отличное место для начала.Стоимость установки солнечных батарей в США упала примерно на 70 процентов за последние 10 лет. Только за последний год рынок жилья снизил стоимость на пять процентов. Нет никаких сомнений в том, что солнечная энергия превратилась из продукта экологически чистых технологий в разумную модернизацию дома, которую миллионы американцев рассматривают в 2020 году. Установка солнечных батарей на крыше - одно из самых разумных решений, которые вы можете принять в наши дни.

2. В чем разница между солнечной батареей для бизнеса и солнечной батареей для домашнего использования?

Коммерческий проект солнечной энергии может служить источником энергии для города или компании.В результате они сильно различаются по масштабу и стоимости. Для сравнения, бытовые солнечные системы обычно имеют постоянный размер (в среднем 6 киловатт). Благодаря относительно небольшому размеру солнечные панели на крыше для дома - это достижимая модернизация энергии, которая может существенно сэкономить на счетах за электроэнергию для домовладельцев с любым уровнем дохода. С другой стороны, коммерческая солнечная энергия требует крупных инвестиций и коллективной группы инвесторов.

3. Сколько обычно стоят системы солнечных панелей для жилых помещений?

Ответ на этот вопрос зависит от состояния и размера системы.Однако есть данные, которые могут помочь вам оценить, сколько будут стоить солнечные панели в США в 2020 году. Самый простой способ рассчитать стоимость солнечной электроэнергии для систем разного размера - в долларах за ватт ($ / Вт), что показывает, сколько долларов будет стоить солнечная энергия. стоимость одного ватта выработки доступной электроэнергии. В 2019 году домовладельцы платят в среднем доллар США за Вт. Для сравнения: в 2008 году средняя стоимость солнечной энергии составляла немногим более 8 долларов США за Вт. Для средней системы мощностью 6 кВт цена 2 доллара.91 / W означает, что вы заплатите примерно 17 460 долларов США до вычета налогов и скидок в 2020 году.

4. Будут ли мои солнечные панели подключены к сети? Что такое нетто-учет?

Подавляющее большинство домашних солнечных систем будет подключено к сети. С подключенной к сети солнечной батареей сетевой учет служит эффективным решением вопроса «как я буду питать свой дом от солнечной энергии ночью?» Чистый учет - это стимул для солнечной энергии, когда вы получаете кредиты по счетам, когда ваша солнечная система производит избыточное электричество.В периоды, когда ваши панели не производят достаточно электроэнергии, вы можете использовать эти кредиты по счетам для покрытия расходов на использование электроэнергии в вашей сети.

Если вы отключены от сети, у вас не будет доступа к электричеству от вашего коммунального предприятия. Это означает, что для создания полностью автономного проекта вам потребуются накопители энергии, очень большая система солнечных панелей и условия для резервного питания, чтобы защитить вас, когда ваши панели не получают достаточно солнечного света.

5. Сколько времени требуется для установки солнечной системы на крыше жилого дома?

После того, как вы встретитесь с установщиками и осуществите все необходимые посещения объекта и планирование, фактическая установка вашей домашней солнечной системы займет всего несколько дней.Точное время зависит от ряда факторов. Например, если вы настраиваете чистое измерение, этот процесс займет дополнительное время, пока ваши панели не будут должным образом подключены к сети. В целом, хотя процесс принятия решения о солнечных батареях может занять некоторое время, сроки установки очень быстрые и довольно простые.

6. Можете ли вы приобрести для дома систему солнечных батарей, если ваша крыша не соответствует требованиям?

Возможно, одним из самых интересных аспектов жилищного сектора солнечной энергии является список вариантов для домовладельцев, которые хотят использовать солнечную энергию, но не имеют подходящей крыши.Наземные солнечные установки и общественные солнечные сады - это два распространенных способа получить доступ к солнечной энергии без фактической установки чего-либо на крыше. Общественная солнечная энергия включает в себя соединение с членами группы или вашего района для совместного использования солнечной системы, в то время как наземные массивы - это простой способ владеть и устанавливать свою собственную систему, обходя любые препятствия на кровле.

7. Каковы налоговые льготы для домашних солнечных систем? Кто подходит?

Есть два простых способа думать о налоговых льготах для солнечных батарей.Основным налоговым кредитом, связанным с солнечными панелями для дома, является федеральный инвестиционный налоговый кредит (ITC), более известный как налоговый кредит на солнечную батарею. ITC предоставляет вам налоговый кредит в размере 26 процентов от общей стоимости вашей системы, если вы ее покупаете. Следующим вариантом будут налоговые льготы штата на солнечную энергию, такие как налоговая льгота штата Нью-Йорк, которая снижает дополнительно 25 процентов стоимости жилой системы. В зависимости от того, в каком штате вы живете, возможность получения выгодных налоговых льгот и программ использования солнечной энергии может быть значительной.Некоторые штаты и муниципалитеты также предлагают другие, более сложные варианты, которые будут зависеть от конкретного случая - изучите SREC и другие программы скидок на солнечную энергию для конкретных мест.

8. Имеет ли смысл использование солнечной энергии, если я не планирую проживать в своем доме 25 лет?

Домовладельцы, которые рассматривают возможность использования солнечной энергии, часто беспокоят: «Что произойдет, если я перееду после установки солнечных панелей?» Срок службы типичной системы солнечных батарей составляет от 25 до 30 лет. Если вы не планируете владеть их домом так долго, вы можете задаться вопросом, имеет ли смысл солнечная энергия.Хорошей новостью является то, что солнечная энергия увеличивает стоимость вашей собственности и может действительно ускорить процесс продажи собственности, когда придет время. Рынок жилья заполнен покупателями, воодушевленными перспективой приобретения дома на солнечных батареях с нулевыми счетами за коммунальные услуги.

9. Какой процент площади вашего дома вы можете использовать солнечную энергию?

В идеале ответ на этот вопрос был бы 100 процентов. Однако, хотя система солнечных панелей теоретически может компенсировать все ваше потребление энергии, нереально ожидать такого уровня производства панелей каждый день недели.Ведущий производитель солнечных батарей в США SunPower рекомендует домовладельцам учитывать 25-процентную амортизацию при расчете своей цели по смещению солнечных панелей. Основная причина этого: солнечные панели не могут постоянно работать с максимальной эффективностью. Будут определенные дни, когда потребуется подключение к сети, чтобы полностью покрыть потребление электроэнергии. Однако прелесть нетто-измерения заключается в том, что вы можете извлечь выгоду из избыточных производственных дней и никогда ничего не платить коммунальному предприятию, при этом полагаясь на сеть для резервного хранения.

10. Когда ваша домашняя солнечная система достигнет «точки безубыточности»?

Многие домовладельцы очень заинтересованы в расчете периода окупаемости своих солнечных панелей, который представляет собой количество времени, которое потребуется для экономии на счетах за электроэнергию, чтобы компенсировать стоимость установки солнечных панелей. Ожидаемая точка безубыточности варьируется по всей стране, но в среднем домовладельцы в США окупаются по стоимости своей системы примерно через 8 лет.

Подобные цифры показывают, почему жилищный сектор может быть самым популярным в солнечной отрасли.Когда солнечные панели устанавливаются для дома, рентабельность инвестиций высока, а период окупаемости может быть очень коротким, несмотря на первоначальные затраты. Если вы ищете индивидуальную оценку стоимости солнечной энергии, попробуйте наш бесплатный солнечный калькулятор. Когда вы будете готовы начать сравнивать расценки от местных, предварительно отобранных установщиков в вашем районе, зарегистрируйте свой дом на EnergySage Solar Marketplace и начните торги.

основных солнечных элементов

Узнайте, сколько будут стоить солнечные панели в вашем регионе в 2020 г.

.

Как работает строительство солнечных панелей: DIY Solar

Время чтения: 3 минуты

Когда вы устанавливаете солнечные панели, ваш дом производит чистую электроэнергию с нулевым уровнем выбросов. Если вы любите дома, вы можете построить свою собственную солнечную энергетическую систему. В некоторых случаях вы даже можете построить свои собственные солнечные панели, хотя количество, которое вы можете эффективно сделать самостоятельно, зависит от того, сколько вы хотите энергии.

Узнайте, как сделать свои собственные солнечные панели

Создание собственной солнечной панели - процесс трудоемкий и требует определенных навыков работы с электрикой.Однако это также может быть очень полезным - научиться создавать собственные фотоэлектрические панели - отличный способ понять, как генерируется солнечная электроэнергия.

Прежде чем вы сможете построить свои собственные солнечные панели, вам сначала нужно понять, как солнечные элементы вырабатывают электричество. Подавляющее большинство используемых сегодня солнечных панелей изготовлено из кристаллических кремниевых пластин, которые обычно имеют площадь шесть квадратных дюймов. Когда солнце освещает эти пластины, электроны в них начинают двигаться. Этот поток электронов представляет собой электрический ток.

Одна полноразмерная солнечная панель, подобная той, что используется в солнечных энергетических системах на крыше, будет иметь 60 кремниевых пластин. Вы также можете сделать панели меньшего размера, если у вас низкие потребности в электроэнергии. После того, как вы купили отдельные солнечные элементы (их можно приобрести в Интернете), основной процесс создания собственной солнечной панели выглядит следующим образом:

  1. Подготовьте основу для вашей панели. Многие производители солнечных батарей своими руками используют деревянную доску в качестве основы для своих солнечных батарей. Вам нужно будет просверлить отверстия в плате, чтобы через них прошли провода для каждой ячейки.
  2. Подключите солнечные элементы вместе. Это требует некоторого опыта в электромонтажных работах. Используйте паяльник, чтобы прикрепить провод к солнечным элементам, а затем соедините каждый из элементов вместе.
  3. Прикрепите ячейки к подложке. Если возможно, прикрепите каждый фотоэлемент к основе отдельно. Это упрощает замену отдельной ячейки в случае, если она повреждена или не работает должным образом.

На данный момент у вас есть функциональная солнечная панель, которая может производить электричество, когда светит солнце.Однако солнечная панель сама по себе бесполезна. Если вы пытаетесь генерировать электричество для питания устройств в своем доме, вам необходимо соединить свою панель с инвертором, который будет преобразовывать энергию постоянного тока (DC) от солнца в мощность переменного тока (AC), используемую в большинстве современных электронных устройств.

Для автономной автономной системы вам также необходимо включить аккумулятор и контроллер заряда в вашу солнечную установку. Аккумуляторная батарея служит для хранения избыточной энергии, а контроллер заряда регулирует количество электричества, протекающего через аккумулятор.

Если вы хотите построить систему солнечных батарей, которая будет питать ваш дом, процесс значительно усложняется. Стандартная солнечная фотоэлектрическая система, подключенная к сети, которая может питать ваш дом, будет иметь около 20 солнечных панелей, каждая из которых должна быть соединена вместе и установлена ​​на вашей крыше (или в незатененном месте на земле). Что наиболее важно, квалифицированный электрик должен подтвердить, что ваша система построена правильно, прежде чем ваша коммунальная сеть позволит вам подключить ваши панели к электросети.

Создайте свою собственную систему солнечных батарей или работайте с установщиком

Независимо от того, для чего вы хотите установить солнечную батарею, вы сами создаете свою собственную систему солнечных панелей с комплектом солнечных батарей или работаете с опытным установщиком солнечных батарей.

Для небольших автономных установок вы можете сделать это своими руками.

Солнечные батареи портативны и удобны для различных автономных применений. Вам даже не нужно строить собственные солнечные панели, если вы этого не хотите - в продаже есть недорогие комплекты солнечных панелей, в которые входят все компоненты, необходимые для самостоятельной солнечной установки.Создание собственной системы солнечных панелей - хороший вариант, если вы хотите построить небольшую автономную систему для питания каюты, жилого дома, лодки или крошечного дома.

Для системы солнечных панелей для всего дома используйте установщик солнечных батарей

Когда дело доходит до установки полномасштабной системы солнечной энергии на вашем участке, работа с установщиком солнечных батарей со значительным опытом может сэкономить ваше время и деньги. долгий пробег. Некоторые из ведущих компаний, работающих в сфере солнечной энергетики, устанавливают системы солнечной энергии на протяжении десятилетий - опыт, который невозможно воспроизвести ни в одном онлайн-исследовании или в руководствах по ремонту.Ваш установщик солнечной энергии также может помочь вам найти финансовые стимулы, доступные в вашем районе, и заполнить разрешения и заявки, необходимые для запуска вашей солнечной энергетической системы.

Чтобы получить представление о том, сколько вы можете сэкономить, установив систему солнечных панелей для своего дома, просмотрите мгновенную оценку солнечной энергии с помощью солнечного калькулятора EnergySage. Если вы спорите между созданием собственной солнечной энергосистемы и работой с установщиком, получите несколько предложений от местных солнечных компаний, чтобы узнать, сколько это будет стоить.Вы можете легко сравнить варианты от квалифицированных установщиков в вашем регионе бесплатно, присоединившись к EnergySage Solar Marketplace.


Этот пост был первоначально опубликован в «Новостях Матери Земли».

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2020 году

.

Установка солнечных панелей

Вы читали новости - вы заметили рост счета за электроэнергию в вашем доме - и вы знаете, какой ущерб мы наносим окружающей среде. Но вы также читали о способах сбережения. Вы слышали о солнечных панелях, их преимуществах, стоимости и рентабельности инвестиций. Теперь вы заинтересованы в том, чтобы установить солнечную электрическую систему в вашем собственном доме. Что входит в процесс установки? Читайте ниже, чтобы узнать.

Сколько и какой тип солнечных панелей вам понадобится?

Это зависит от множества факторов, включая имеющееся у вас пространство, где вы живете и сколько денег вы должны потратить на солнечные батареи.Некоторые солнечные панели намного эффективнее, но намного дороже. Некоторые менее эффективные типы солнечных панелей более доступны, но потребуют от вас покупки большего количества солнечных панелей, чтобы компенсировать их отставание в эффективности. Возможно, вы живете в районе, где мало солнечного света (например, Сиэтл, Чикаго). Возможно, вы живете в районе, где много солнца (например, в Калифорнии, Аризоне). Это все факторы, которые вам необходимо учитывать при выборе правильных солнечных панелей и определении того, какой тип системы подходит для ваших жилых нужд.

solar panels

Существует три основных типа солнечных панелей: солнечные панели из монокристаллического кремния, солнечные панели из поликристаллического кремния и тонкопленочные солнечные элементы. Они перечислены в порядке убывания эффективности панелей и стоимости. Солнечные панели из монокристаллического кремния - ваши самые эффективные панели, но они имеют более высокую цену, чем тонкопленочные солнечные элементы. Тонкопленочные солнечные элементы отлично подходят, если у вас много места, потому что они дешевле, но вам нужно будет установить их больше, чтобы получить те же преимущества и вернуть энергию.Но у большинства домовладельцев нет места, необходимого для этих типов солнечных батарей. Все дело в компромиссе, и вы будете впереди всех, исследуя плюсы и минусы каждого типа, прежде чем вызывать установщика, чтобы выяснить, какая система лучше всего подходит для ваших нужд.

Начало процесса установки

Давайте посмотрим вперед и предположим, что вы провели исследование, связались с авторитетным установщиком солнечных батарей и готовы к установке. Что замешано? И как скоро вы начнете замечать окупаемость инвестиций?

Solar panel installation

Давайте начнем с разговора о том, что на самом деле происходит, когда вы устанавливаете солнечные панели в своем доме, и как они преобразуют солнечный свет в энергию.Во-первых, солнечные панели преобразуют солнечный свет в постоянный ток. Инвертор (часть вашей солнечной энергосистемы, которая преобразует накопленную энергию в напряжение, необходимое для работы стандартного электрического оборудования) преобразует это электричество постоянного тока в переменный ток. Ваш дом потребляет необходимую энергию в зависимости от количества электрических устройств, требующих энергии. Если ваша бытовая солнечная система также подключена к сети, любая лишняя неиспользованная электроэнергия возвращается в сеть (или в батарею, если у вас есть резервная батарея). В подобных случаях вы обычно имеете право на то, что называется чистым счетчиком.По сути, это кредит, который зачисляется на ваш счет энергии от коммунальной компании. Когда вы получаете энергию из сети (потому что у вас больше не хватает солнечной энергии для потребления), чистые измерения компенсируют количество энергии, которое вы передали в сеть. По сути, можно выйти с нулевым балансом, потому что то, что вы вкладываете в сеть (от ваших солнечных панелей), примерно такое же количество, которое вы взяли из сети (например, в ночное время).

power grid

В некоторых очень сельских районах, с ограниченной доступностью сети или ее отсутствием, вы можете установить домашние солнечные системы, которые не подключены к сети.Ваше преобразование солнечного света такое же; однако у вас не будет возможности подключиться к сети, когда у вас закончится солнечная энергия. Этот тип солнечной электрической системы требует значительного контроля за использованием энергии, чтобы убедиться, что у вас достаточно энергии, чтобы вы могли прожить весь день.

Прежде чем что-либо будет установлено, инженер по солнечной энергии придет к вам домой и оценит ваш дом на предмет правильности установки - спросит вас и проконсультирует по следующим вопросам:

* Сколько у вас будет солнца
* Где будет система быть размещенным (на крыше, на земле)
* Какого размера должна быть система для удовлетворения ваших потребностей в энергии
* Будете ли вы подключены к сети или не подключены к ней
* Как вы можете оптимизировать безопасность и функциональность системы после установки

После того, как вы ознакомитесь с этими вещами и инженер по солнечной энергии порекомендует лучшую солнечную систему для ваших жилых нужд, можно начинать процесс установки солнечной панели.

Установка солнечных панелей

Когда дело доходит до установки солнечных батарей, лучший способ - это нанять профессионала. Эти люди хорошо разбираются в солнечной энергии, знают все тонкости установки, могут максимизировать окупаемость инвестиций, правильно установив и расположив панели, и могут осмотреть систему, чтобы убедиться, что все безопасно для использования.

installation

Перед выбором установщика солнечной энергии необходимо учесть некоторые моменты.Вот наиболее важные моменты, которые следует учитывать:

* Каков опыт установщика при установке солнечных панелей?
* Вы имеете дело с лицензированным и авторитетным установщиком солнечных батарей?
* Связывались ли вы с вашим государственным советом по электричеству, чтобы определить, есть ли у солнечной компании, с которой вы имеете дело, какие-либо ожидающие или действующие судебные решения или залоговые права против нее?
* Вы получили несколько заявок на проект?

После того, как вы выполнили всю домашнюю работу, выполнили комплексную проверку и выбрали подрядчика, пора начинать!

Весь процесс установки занимает в среднем около двух дней.Но это не значит, что после того, как вы решили, какой тип системы вы хотите установить, они будут готовы к работе к концу недели. Процесс установки может быть долгим и растянутым из-за количества задействованных контрактов. После того, как вы выбрали свою систему, и если вы будете подключаться к сети (как это делают подавляющее большинство домовладельцев с бытовыми солнечными системами), вам нужно будет подписать контракт по контракту. Один с установщиком. Другой - с электрической компанией. Но это еще не все.Как только вы подпишете контракт с электрической компанией, они должны будут его утвердить, потому что вы будете подключены к их электросети. Электроэнергетическая компания будет иметь ряд препятствий, через которые должна будет пройти ваша система, включая эффективность системы и безопасность соединений. Поскольку мы имеем дело с электричеством, любая неисправность или проблема безопасности может стать серьезным испытанием для коммунальной компании и ее оборудования.

solar engineer

Какие еще типы консультаций вам понадобятся? Если вы устанавливаете солнечные панели на крыше, подрядчику необходимо будет выйти, чтобы определить, сможет ли ваша крыша выдержать вес солнечных панелей.Утверждение таких «зависаний» с подрядчиками может занять несколько недель. Затем вам нужно будет самостоятельно составить график установки солнечных установщиков. Итак, то, что кажется простым двухдневным процессом, на самом деле может занять пару месяцев, когда все будет сказано и сделано. Какая окупаемость? Деньги, которые вы сэкономите на своем первом счете за электроэнергию. И финансовые стимулы, которыми вы можете воспользоваться, если станете экологически чистыми и сократите свой углеродный след!

Техническое обслуживание, ремонт и стоимость

Как и любой тип системы, вам нужно будет обслуживать ее, а иногда и ремонтировать.Этот ремонт может быть вызван неисправными деталями или просто изношенными и нуждающимися в замене. Как и ваш автомобиль, если вы будете смазывать его маслом и настраивать каждые несколько тысяч миль, вы будете в течение многих лет экономить на энергии за счет установленной солнечной системы.

solar panel maintenance

Как долго, по вашему мнению, прослужит ваша солнечная система? Срок службы большинства систем солнечных панелей в жилых домах составляет более 25 лет. Итак, когда вы рассматриваете изрядную цену этих систем, попробуйте подумать об экономии затрат на энергию за такой длительный период.В Соединенных Штатах большинство домов потребляют около 1 кВт электроэнергии в час, при этом средний счет за коммунальные услуги по стране составляет в среднем 0,10 доллара США за кВтч электроэнергии. Консервативно говоря, вы можете генерировать около 10 ватт солнечной энергии на квадратный фут. Говоря электрически, вам понадобится около 100 квадратных футов солнечных панелей на каждый вырабатываемый кВт. Средняя общенациональная стоимость солнечных панелей составляет от 7 до 9 долларов за ватт. Для дома среднего размера, в штате со средним солнечным светом, установленная система солнечных батарей мощностью 5 кВт будет стоить от 25 000 до 35 000 долларов.Я знаю, что это много. Но вы хотите знать хорошие новости. Цена на солнечные панели значительно падает из года в год. Фактически, в следующем году или около того вы сможете приобрести систему по цене от 1 до 2 долларов за ватт (солнечные компании начинают очень агрессивно снижать цены, чтобы увеличить количество людей, покупающих их системы). . Если мы откажемся от этого сценария, система мощностью 5 кВт обойдется вам всего в 10 000 долларов с окупаемостью за 10 лет. А учитывая, что срок службы системы составляет более 25 лет, вы получите огромную прибыль от вложений.

В заключение

Об этом нужно много подумать, много исследовать и это большие деньги. Но это также огромная выгода для вашего кошелька и огромная выгода для окружающей среды. Учитывая темпы роста использования солнечной энергии, это большой успех. Как только вы получите аванс и пройдете период окупаемости, вы получите чистую прибыль от установленной солнечной системы. В долгосрочной перспективе, что представляет собой несколько месяцев головной боли, связанные с подрядчиками по коммунальным, солнечным и кровельным работам, если учесть преимущества, которые ждут вас в ближайшие 25+ лет.

.

Сколько солнечных панелей, батарей и инвертора мне нужно для дома?

Полное проектирование установки солнечных панелей и расчеты с решенными примерами - пошаговая процедура

Ниже приведено полное примечание DIY (сделай сам) по проектной установке солнечной панели , расчет количества солнечных панелей, номинал батарей / время резервного питания, мощность инвертора / ИБП, нагрузка и требуемая мощность в ваттах. со схемой, электрическими схемами и решенными примерами. Любой, кто выполнит описанный ниже шаг, сможет установить и подключить солнечные панели дома .

Если вы выберете эту статью, связанную с установкой солнечных батарей, Вы сможете;

  • Для расчета количества солнечных панелей (с рейтингом)
  • Для расчета рейтинга солнечной панели
  • Для расчета рейтинга батарей для системы солнечных панелей
  • Для расчета времени поддержки батарей
  • Для расчета требуемый и зарядный ток для аккумуляторов
  • Для расчета времени зарядки аккумуляторов
  • Для расчета номинала контроллера заряда
  • Сколько ватт солнечной панели нам нужно?
  • Подключить солнечные панели последовательно или параллельно?
  • Как выбрать подходящую солнечную панель для дома
  • Рейтинг ИБП / инвертора для требований нагрузки и многого другого…
Solar Panel Installation: Step by Step Procedure with calculation and examples Solar Panel Installation: Step by Step Procedure with calculation and examples

Установка солнечной панели: пошаговая процедура с расчетами и примерами

Перед тем, как мы Для начала рекомендуется прочитать статью о правильном выборе и различных типах солнечных панелей и фотоэлектрических панелей для домашнего и коммерческого использования.По сути, мы расскажем, как подключить и установить систему солнечных батарей в соответствии с надлежащими расчетами и требованиями к нагрузке.

Теперь приступим,

Предположим, мы собираемся установить в нашем доме систему солнечной энергии с общей нагрузкой 800 Вт, при этом требуемое время резервного питания от батареи составляет 3 часа (вы можете использовать ее самостоятельно, как есть только для примера расчета)

Нагрузка = 800 Вт

Требуемое время автономной работы для батарей = 3 часа

Что нам нужно знать?

  1. Рейтинг инвертора / ИБП =?
  2. Кол-во батарей для резервного питания =?
  3. Время автономной работы от батарей =?
  4. Последовательное или параллельное соединение батарей =?
  5. Ток зарядки для аккумуляторов =?
  6. Время зарядки аккумуляторов =?
  7. Требуемый номер солнечной панели =?
  8. Последовательное или параллельное соединение солнечных панелей =?
  9. Рейтинг контроллера заряда =?

Решение:

Рейтинг инвертора / ИБП:

Номинал инвертора / ИБП должен быть выше 25% от общей нагрузки (для будущей нагрузки, а также с учетом потерь)

800 x (25/100) = 200 Вт

Наша нагрузка + 25% дополнительной мощности = 800 + 200 = 1000 Вт

Это номинальная мощность ИБП (инвертора) i.е. Нам нужен ИБП / инвертор мощностью 1000 Вт для установки солнечных панелей в соответствии с нашими потребностями (на основе расчетов)

Связанное сообщение: Как подключить автоматический ИБП / инвертор к домашней системе электроснабжения?

Требуемое количество батарей

Теперь необходимое время поддержки батарей в часах = 3 часа

Предположим, мы собираемся установить батарей 100 Ач, 12 В ,

12 В x 100 Ач = 1200 Втч

Теперь для одной батареи (т.е. время автономной работы одной батареи)

1200 Вт · ч / 800 Вт = 1.5 часов

Но необходимое время резервного копирования составляет 3 часа.

Следовательно, 3 / 1,5 = 2 → т.е. нам нужно будет подключить две (2) батареи по 100 Ач, 12 В.

Время автономной работы от батарей

Если указано количество батарей, и вы хотите узнать время автономной работы для этих батарей, то используйте эту формулу для расчета часов работы от батарей.

1200 Втч x 2 батареи = 2400 Втч

2400 Втч / 800 Вт = 3 часа.

В первом сценарии мы будем использовать инверторную систему на 12 В, поэтому нам придется подключить две (2) батареи (каждая на 12 В, 100 Ач) параллельно. Но вопрос, поднятый ниже:

Последовательное или параллельное соединение для аккумуляторов

Почему аккумуляторы подключены параллельно, а не последовательно?

Поскольку это инверторная система на 12 В, поэтому, если мы подключим эти батареи последовательно, а не параллельно, то номинал батарей станет V 1 + V 2 = 12 В + 12 В = 24 В, а номинальный ток будет то же я.е.100Ач.

Полезно знать : В последовательных цепях ток одинаков в каждом проводе или участке, а напряжение разное, т.е. напряжение складывается, например V 1 + V 2 + V 3 … .Vn.

Поэтому мы будем подключать аккумуляторы параллельно, потому что напряжение аккумуляторов (12 В) останется прежним, а их номинал Ач (ампер-час) будет увеличен. т.е. система станет = 12 В и 100 Ач + 100 Ач = 200 Ач.

Полезно знать : При параллельном подключении напряжение будет одинаковым на каждом проводе или участке, а ток будет другим i.ток является аддитивным, например I 1 + I 2 + I 3 … + В


Теперь мы подключим 2 батареи параллельно (каждая по 100 Ач, 12 В)

, т.е. 2 батареи 12 В, 100 Ач будут подключены в Параллельный

= 12 В, 100 Ач + 100 Ач = 12 В, 200 Ач (параллельный)

Полезно знать : Мощность в ваттах является аддитивной в любой конфигурации резистивной цепи: P Всего = P 1 + P 2 + П 3 .. . P n (без учета 40% потерь при установке)

Зарядный ток для батарей

Теперь Требуемый зарядный ток для этих двух батарей .

(Зарядный ток должен составлять 1/10 от аккумулятора Ач)

200 Ач x (1/10) = 20А

Время зарядки, необходимое для аккумулятора

Вот формула времени зарядки свинцово-кислотного аккумулятора .
Время зарядки аккумулятора = Аккумулятор Ач / Ток зарядки
T = Ач / А

Например, для одной батареи 12 В, 100 Ач, время зарядки будет:

T = Ач / А = 100 Ач / 10 А = 10 часов (идеальный случай)

из-за некоторых потерь (было замечено, что 40% потерь произошло во время зарядки аккумулятора), таким образом, мы берем зарядный ток 10-12 А вместо 10 А, таким образом Время зарядки, необходимое для батареи 12 В, 100 Ач, будет:

100 Ач x (40/100) = 40 (100 Ач x 40% потерь)

номинал батареи будет 100 Ач + 40 Ач = 140 Ач (100 Ач + потери)

Теперь требуемый ток зарядки для батареи будет следующим:

140 Ач / 12 А = 11.6 часов.

Требуемое количество солнечных панелей (последовательных или параллельных)?

Теперь необходимое количество солнечных панелей, которые нам нужны для вышеуказанной системы, как показано ниже.

Сценарий 1: нагрузка постоянного тока не подключена = только зарядка батареи

Нам известна известная формула мощности (постоянный ток)

P = VI ………… (мощность = напряжение x ток)

Ввод значений батарей и зарядный ток.

P = 12 В x 20 A

P = 240 Вт

это требуемая мощность солнечной панели (только для зарядки аккумулятора, а затем аккумулятор будет подавать питание на нагрузку i.е. прямая нагрузка не подключена к солнечным панелям)

Сейчас

240Вт / 60Вт = 4 шт. солнечных панелей

Таким образом, мы подключим 4 солнечные панели (каждая по 60Вт, 12В, 5А) параллельно.

calculate the no of solar panel, rating of Solar panel & batteries , Charging time & current for Solar Panel Installation with image and calculations. calculate the no of solar panel, rating of Solar panel & batteries , Charging time & current for Solar Panel Installation with image and calculations. рис: Принципиальная схема для вышеуказанного расчета для установки солнечной панели (солнечные панели только для зарядки аккумулятора)

Вышеупомянутые расчеты и система предназначались только для зарядки аккумулятора (а затем аккумулятор будет подавать питание на желаемую нагрузку) электрических приборов переменного тока , который будет получать питание через инвертор и нагрузки постоянного тока через контроллер заряда (через заряженные батареи)

Сценарий 2: нагрузка постоянного тока подключена, а также зарядка батареи

Теперь предположим, что к панелям напрямую подключена нагрузка 10 А через инвертор (или может быть нагрузка постоянного тока через контроллер заряда).Во время солнечного света солнечная панель обеспечивает 10 А для напрямую подключенной нагрузки + 20 А для зарядки аккумулятора, то есть солнечные панели заряжают аккумулятор, а также обеспечивают 10 А для нагрузки.

В данном случае общий требуемый ток (20 А для зарядки аккумуляторов и 10 А для напрямую подключенной нагрузки)

В приведенном выше случае общий требуемый ток в Амперах,

20 А + 10 А = 30 А

Сейчас , I = 30 A, тогда требуемая мощность

P = V x I = 12 В x 30 A = 360 Вт

I.е. нам нужна система мощностью 360 Вт для описанной выше системы (это как для прямой нагрузки, так и для зарядки аккумуляторов)

Теперь необходимое количество солнечных панелей

360/60 Вт = 6 шт. солнечных панелей

Таким образом, мы будет подключать 6 солнечных панелей параллельно (каждая из 60 Вт, 12 В, 5 А)

Щелкните изображение, чтобы увеличить

Solar Panel Installation with Battery for charging and DC Load Solar Panel Installation with Battery for charging and DC Load рис: Схема схемы для вышеуказанного расчета для установки солнечной панели (солнечные панели только для зарядки аккумулятора + Прямое подключение нагрузки).

Связанные сообщения:

Рейтинг контроллера заряда

Как мы рассчитали выше, зарядный ток для 200 Ач батареи составляет 20-22 А (22 А для зарядки аккумулятора + 10 А для прямой нагрузки постоянного тока), поэтому мы можем использовать заряд контроллер около 30-32 ампер.

Примечание: приведенный выше расчет основан на идеальном случае, поэтому рекомендуется всегда выбирать солнечную панель немного больше, чем нам нужно, потому что при зарядке аккумулятора через солнечную панель возникают некоторые потери, а также солнечный свет нет. всегда в идеальном настроении.

Связанное сообщение: Как найти подходящий размер кабеля и провода для установки электропроводки?

Сколько ватт солнечной панели нам нужно?

В предыдущем посте мы показали очень простой метод, чтобы узнать, сколько ватт солнечной панели нам нужно для наших бытовых электроприборов? зависит от времени солнечного сияния и нагрузки в ваттах, необходимой нам для включения электроприбора.

Какую солнечную панель мы выбираем?

Среди множества марок и материалов солнечных панелей, таких как c-Si, String Ribon, тонкопленочные солнечные элементы (TFSC) или (TFPV), аморфный кремний (a-Si или a-Si: H), теллурид кадмия (CdTe ) Солнечные элементы, солнечные элементы из селенида меди, индия и галлия (CIGS / CIS), BIPV: создание интегрированных фотоэлектрических панелей, гибридных солнечных элементов и фотоэлектрических панелей. Мы очень подробно обсуждали в посте «различные типы солнечных панелей с преимуществами / преимуществами, стоимостью. , и приложения »Таким образом, вы сможете найти лучший тип солнечной панели для домашнего использования?

Похожие сообщения:

.

Отправить ответ

avatar
  Подписаться
Уведомление о
