Перекос фаз. Причины возникновения и устранение. Защита

В трехфазной электрической сети на каждой фазе должно быть одно и то же напряжение, с допустимым отклонением. Если напряжение распределено по фазам неравномерно, то возникает перекос фаз. В результате такого явления в промышленном оборудовании (электродвигатели, трансформаторы) происходит значительное уменьшение мощности. В бытовых условиях такой перекос между фазами может привести к неисправностям электрических устройств и других потребителей энергии.

Когда электрические устройства подключены на одну фазу, то есть риск возникновения перекоса между фазами. Чтобы не допускать нарушения снабжения электрической энергией, необходимо разобраться в том, от чего возникает такое отрицательное явление.

Существуют разные причины перекоса по напряжению между фазами. Основной популярной причиной стало неравномерное и неграмотное распределение нагрузки по фазам сети. При появлении перекоса на участке с трехфазным питанием, можно говорить о том, что некоторые фазы эксплуатируются с чрезмерной нагрузкой, а третья фаза нагружена незначительно.

Чаще всего однофазные нагрузки в виде бытовых электрических устройств подключают на одну фазу. Поэтому перекос фаз появляется при одновременном запуске нескольких мощных устройств. Начальными признаками перекоса являются работающие бытовые приборы, у которых заметно снизилась мощность, либо они совсем отключились. При этом приборы освещения стали выдавать тусклый свет, а лампы дневного света при этом мерцают.

Для более точного определения того, есть ли перекос фаз, нужно вызвать специалиста, и на месте провести тщательную проверку. Только путем проведения измерений можно выявить разницу в напряжении на разных фазах.

Последствия и опасность

Главная опасность этого явления состоит в некорректной работе бытовых устройств, и возникновения возможности выхода их из строя. Максимальная часть отрицательных последствий приходится на разные виды электрических двигателей, установленных в различной бытовой технике.

Отрицательные факторы влияния перекоса фаз делятся на три вида:

1. Возникновение неисправностей подключенных электрических устройств, оборудования и приборов, снижение их срока эксплуатации.
2. Неисправности источников электроэнергии: повреждения, повышение расхода энергии, снижение срока службы источника.
3. Негативные факторы для потребителей энергии: повышение затрат на оплату электроэнергии, вероятность получения травм, необходимость проведения ремонта и обслуживания электрооборудования.

Если перекос фаз образовался на автономной отдельной электростанции, то потребление топлива и смазочных материалов в этом случае существенно повысится, а генератор может выйти из строя. Если на одной фазе напряжение выше, чем на двух других фазах, то нарушается электробезопасность, что может привести к возгоранию электропроводки и оборудования.

В результате видно, что последствия этого отрицательного явления существенные, их устранение и решение может привести к значительному материальному ущербу. Для предотвращения таких негативных ситуаций, необходимо заблаговременно принять соответствующие меры.

Способы защиты

Для нормальной эксплуатации трехфазной сети, а также чтобы напряжение на отдельной фазе соответствовала номинальному значению, необходимо применять специальные приборы и устройства. Обычно для этого подключают стабилизатор напряжения.

В быту применяются однофазные исполнения, способные защитить электрооборудование. В производственных условиях используется 3-фазный стабилизатор, включающий в себя три однофазных устройства. Однако полностью устранить фазные перекосы эти приборы не способны, так как они выравнивают напряжение в одной фазе.

Иногда такие устройства сами создают условия для неравномерного распределения электроэнергии. Эта проблема может решиться только с помощью специальных технологий, выравнивающих напряжение между всеми фазами.

Существует несколько способов защиты:

• Использование устройств, выравнивающих нагрузку по фазам в автоматическом режиме.
• Создание проекта снабжения электрической энергией объекта с учетом предполагаемых значений нагрузок.
• Изменение электрической схемы цепи с учетом мощности потребителей.
• Подключение специального реле, которое будет контролировать величину напряжения на фазах, и отключать питание при выявлении несимметрии.

Такими методами можно защитить электрические устройства от неисправностей, и исключить перекос напряжения.

Симметрирующий трансформатор

Чтобы предотвратить перекос напряжений между фазами и поддерживать определенное значение фазного напряжения, следует применять специальную технологию, позволяющую выравнивать значение напряжения не отдельно на некоторой фазе, а обеспечивать симметричность всех трех фаз, то есть всю трехфазную сеть. Такая альтернативная технология реализована в симметрирующем трансформаторе.

Диапазон измерений

Такой инновационный прибор может работать при 100-процентном перекосе напряжения и способен устранить фазный перекос напряжений в широком интервале их изменений, при любых причинах возникновения этого негативного явления:

• Перекос во входной сети пинания, возникший вследствие повреждений распределительной сети.
• Неравномерное разделение нагрузок между фазами.
• Включение в работу мощного устройства.
• Смешанные причины перекоса.

Практическое использование

Задачами, разрешаемыми путем включения в работу симметрирующего трансформатора, являются:

• Равномерное распределение потребителей между фазами.
• Устранение перекоса фазных напряжений (выравнивание всех фаз между собой в трехфазной сети).
• Поддержание заданного значения напряжения на каждой фазе.
• Преобразование трехфазной электрической сети питания в 1-фазную сеть:
  — с гальванической развязкой сети питания и потребителя электроэнергии;
  — без гальванической развязки;
  — с изменением (повышением или снижением) напряжения на его выходе.
• Преобразование трехфазной сети, состоящей из трех проводов, в трехфазную сеть с четырьмя проводами (создание рабочего нулевого провода для возможности подсоединения нагрузки на фазу).
• Возможность получения 50% 3-фазной мощности с одной фазы.
• Применение генераторов с меньшей мощностью для такой же группы потребителей.
• Включение в работу более мощных нагрузок при ограничениях на допустимую мощность из общей государственной сети, либо при работе от автономного источника.
• Во время промерзания трубопроводов или обледенения проводов возможен отогрев этих коммуникаций, а также другого оборудования.

Допустимые нормы на перекос фаз

Основным рабочим документом, регламентирующим качество электрической энергии, и нормы несимметрии в трехфазной сети считается ГОСТ13109-97, а допускаемое отклонение нагрузок определяется по документу СП31-110, в котором для вводно-распределительных устройств допускаются разница величины нагрузок между фазами не более 15%, а для распределительных щитов – не более 30%.

Похожие темы:

• Фаза и ноль. Принцип действия. Методы определения. Цветовка
• Ток и напряжение. Виды и правила. Характеристики и принцип действия
• Трехфазные и однофазные сети. Отличия. Преимущества и недостатки
• Глухозаземленная нейтраль. Устройство и работа. Применение
• Изолированная нейтраль. Устройство и принцип действия

Перекос фаз в трехфазной сети — чем опасен и когда возникает

Оглавление

Классическая электрическая сеть до 1 кВ с глухозаземлённой нейтралью в идеальном состоянии может быть изображена в виде равностороннего треугольника. Каждая вершина фигуры – фаза А, В или С, а расстояние между ними – векторы линейного напряжения 380 В. В центре треугольника располагается нейтраль N, и расстояния от неё до каждой из фаз также одинаковы. Когда модули данных векторов отличаются, возникает негативное для электротехники явление – перекос фаз. То есть, если значение фазного напряжения по векторам AN, BN и СN составляет не 220 В, а, например, 200, 180 и 240 В, это говорит о нестабильной работе контура. Подобное состояние сети опасно не только для электрического оборудования, но и для человека, который его эксплуатирует.

Что такое перекос фаз

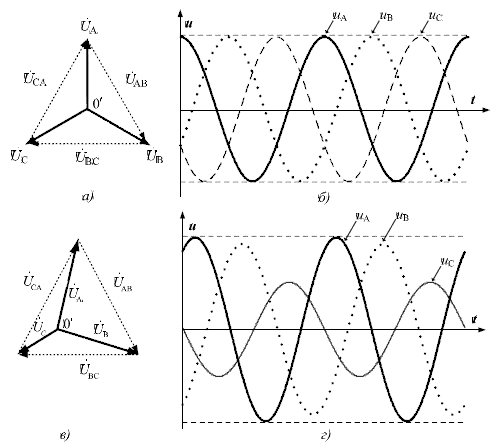

Перекос фаз – это такое состояние электрической сети, состоящей из нескольких фаз, при котором модули напряжений фазных токов, а также углы между их векторами имеют разные значения.

Такое явление вызывает асимметрию токов и нестабильную работу всей сети, когда линейные напряжения остаются константами, а фазовые имеют переменные значения.

В чём опасность перекоса фаз

Перекос напряжения по фазам, причины которого заключаются в неправильном подключении оборудования, является неблагоприятным явлением. Это вызывает резкое снижение качества электроэнергии и эффективность работы включённых в сеть потребителей. Асимметрия фаз может вызвать следующие негативные последствия:

• Если наблюдается скачок напряжения, электроприбор может его не выдержать и сгореть. Такого сценария можно избежать, при условии срабатывания автомата в щитке.
• Когда напряжение в сети падает, мощность работы электрооборудования не позволяет добиться эффективности его работы. При включении приборов в сеть, возрастает пусковой ток, что значительно увеличивает нагрузку.
• Асимметрия фаз может вызвать повышенный расход электроэнергии.
• Чтобы понять, чем опасен перекос фаз в трехфазной сети, следует изучить диапазоны напряжений, при котором приборы, включённые в сеть, будут работать бесперебойно. Как правило, при перекосе фаз, снижается их ресурс, заявленный производителем.

Помимо перечисленных последствий, большая разница в напряжениях между фазами и нейтралью может привести к возникновению короткого замыкания. Последствия данного явления непредсказуемы – от штатного срабатывания УЗО до выгорания проводки и электрических частей оборудования, вплоть до возникновения пожара.

Допустимые нормы напряжения в трёхфазной сети

Идеальная симметрия распределения напряжения между фазами и нейтралью при работе сети невозможно. В связи с этим, согласно ГОСТ 13109-97, допускаются следующие отклонения:

• При стандартной работе оборудования предельный показатель асимметрии распределения нагрузок не может превышать 15%. То есть, каждое значение модуля напряжения AN, BN или CN находится в пределах от 187В до 253В.
• При монтаже электрической схемы с использованием распределительного щита, включающим несколько контуров, показатели перекоса фаз могут быть увеличены в 2 раза – до 30%.

Большинство современных электроприборов имеют внутреннюю защиту, либо стабилизаторы, позволяющие исключить поломку при асимметрии в пределах нормативных значений.

Признаки нестабильной работы электрических приборов, вызванные перекосом фаз

Определить признаки перекоса фаз в сети можно невооружённым глазом. Как правило, электрооборудование сразу даёт знать об асимметрии распределения напряжений между фазами:

• Любая световая индикация приборов начинает мерцать, либо горит слишком тускло.
• Если эксплуатация оборудования подразумевает работу нагревающейся спирали, тепловая энергия не позволяет набрать заявленную производителем мощность.
• Слабый набор оборотов крыльчатки электромоторов, что снижает частоту работы движущихся частей оборудования, например, барабана стиральной машины, лопастей вентилятора или воздушного насоса пылесоса.

Что касается работы сложных электронных приборов – телевизоров или компьютерной техники, при перекосе фаз они и вовсе могут не подавать признаков жизни, не реагировать на включение питания.

Негативные последствия перекоса

Перекос фаз в трехфазной цепи, влекущий неравномерное распределение напряжений, является негативным фактором для работы всей сети. При возникновении подобного явления, наблюдается ряд неблагоприятных последствий:

• Повреждение оборудования.
• Выгорание проводки и обмотки электромоторов.
• Снижение эксплуатационного периода бесперебойной работы техники.
• Постоянная нагрузка на системы аварийного отключения сети.
• Механические повреждения источников электрической энергии.
• Увеличение затрат на оплату электроэнергии в связи с её неконтролируемым расходом.
• Частая поломка приборов, потеря гарантии, расходы на ремонт.
• Риск возгорания, короткого замыкания, получения травмы.

Перекос фаз является аварийной ситуацией, и, при возникновении данного явления необходимо предпринять срочные меры по его устранению.

Неравномерное подключение нагрузки

Перекос фаз вызывается неравномерным подключением нагрузки при сборке цепи. Как правило, это свидетельствует о низкой квалификации монтажника и совершении грубых ошибок:

• При большом количестве потребителей электроэнергии, они должны быть включены в сеть по группам, а распределение мощности, при этом, должно происходить равномерно. Если потребители сгруппированы неравномерно, это может вызвать асимметрию в распределении нагрузок.
• При случайном или ошибочном отсоединении нейтрали от общей цепи.
• При ошибочном подключении заземления через фазный провод.

Все перечисленные ошибки неизбежно влекут за собой перекос фаз с негативными последствиями для оборудования. Если на одной из кабельных жил трёхфазной сети наблюдается снижение напряжения, то остальные провода находятся под действием повышенной нагрузки, что и приводит к асимметрии.

Импульсные блоки питания

Многие производители, выпускающие высокотехнологичное оборудование со сложной электроникой, пытаются избежать риска перекоса фаз путём включения в цепь импульсных блоков питания. Данные устройства позволяют добиться определённых эффектов, положительно влияющих на работу оборудования:

• ИБП изменяют форму гармонических электрических колебаний, выравнивая их траекторию до состояния идеальной синусоиды. Устройство работает по принципу нелинейного распределения нагрузки между фазами.
• Устройства успевают потреблять электрический ток до создания предельной разности потенциалов в цепи. Если же разность потенциалов невелика, то ИБП вообще перестаёт потреблять ток. Это приводит к выравниванию перекоса и стабилизации работы электрооборудования.

Каждый компьютер, телевизор или бытовой электроприбор, оснащённый электронной микросхемой, снабжается импульсным блоком питания, что позволяет существенно продлить их ресурс и исключить сбои в работе.

Методы защиты

На практике существует несколько способов защиты оборудования от перекоса фаз в электрической сети:

• При выборе кабельной жилы, выдерживающей повышенную нагрузку, вызываемую перекосом фаз.
• Корректное включение потребителей электроэнергии в сеть с равномерным распределением нагрузки между фазами.
• Включение в сеть дополнительного стабилизирующего оборудования, выравнивающего асимметрию при эксплуатации бытовых приборов.
• Перед организацией бытовой сети следует предварительно разработать проект, создать схему подключения и учесть равномерное распределение нагрузки на каждый элемент цепи.
• Устройство в распределительном щитке реле, позволяющего вести контроль фаз.

При устройстве протяжённой сети с приборами, работающими одновременно, лучшим решением избавиться перекоса фаз будет устройство трансформатора, способного одновременно стабилизировать работу сети и выдавать нужные параметры тока.

Обрыв нейтрального проводника

Обрыв нейтрального проводника является самой явной и частой причиной возникновения перекоса фаз. Данное явление относится к аварийному состоянию и характеризуется следующими особенностями:

• Любое однофазное оборудование почти сразу даёт сбой в работе и сгорает.
• Формирующееся в бытовой сети напряжение в 220В мгновенно преобразуется в 380В.

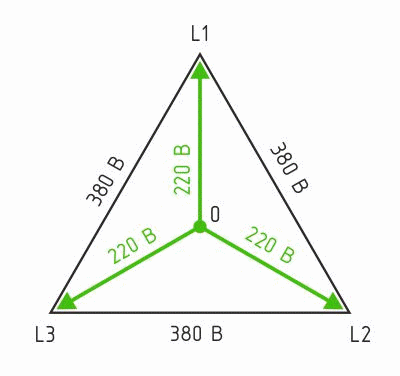

• Классическая схема равностороннего треугольника с лучевыми векторами, соединённым с нейтралью в центре нарушается, вызывая асимметрию при распределении фазных напряжений.

При обрыве нейтрального проводника в щитке должен немедленно сработать автомат аварийного отключения питания. Для возобновления нормальной работы схемы требуется срочно устранение неполадки.

Последствия обрыва нулевого проводника

При обрыве нулевого проводника, как правило, возникают следующие неблагоприятные последствия:

• Функция нейтрали перенимается фазной жилой, которая подвержена максимальной нагрузке.
• Напряжение на данной жиле возрастает до предельных 380В, в то время, как в самом слабо нагруженном кабеле она, наоборот, падает, вплоть до 127В.
• При работе всех потребителей в точке подключения приборов будет наблюдаться напряжение 380В на обеих фазах без нуля. Это приведёт к непроектной нагрузке на каждый электроприбор, и их поломке.
  При эксплуатации сети с оборванным нулевым проводником длительное время, импульсные блоки питания также выходят из строя, что влечёт за собой выгорание сложных электронных приборов.
• Приборы, включённые в конец электрической цепи, подвергаются риску возгорания, так как при перекосе фаз на них часто наблюдается некорректная работа УЗО.

Самые тяжёлые последствия обрыва нулевого провода при отсутствии заземляющего кабеля наблюдаются, когда возникает КЗ, и проводниковые части оборудования находятся под напряжением. В таких ситуация возрастает риск поражения электрическим током, что влечёт за собой угрозу здоровью.

Методы защиты

Чтобы избежать обрыва нулевого проводника или обеспечить должную защиту, следует провести следующие мероприятия:

• Все кабели в схеме должны быть подключены корректно, с соблюдением последовательности. Работа должна выполняться профессиональным монтажником, имеющим доступ к работе с электроустановками не ниже 3 разряда.
• Необходимо периодически контролировать надёжность соединения клемм в щитке. Неплотный контакт влечёт за собой искру, окисление металлических частиц и, как следствие, их оплавление.
• Если кабель прокладывается воздушным способом, его необходимо защитить от негативных воздействий окружающей среды – ветровых и гололёдных нагрузок.
• УЗО, включённые в цепь для аварийного отключения должны быть точно рассчитаны на критическую нагрузку и срабатывать в кратчайшее время.
• Избежать обрыва нулевого проводника удаётся, если на линии устанавливается стабилизирующее устройство, позволяющее выравнивать перекос фаз.

Таким образом, чтобы избежать аварии, требуется уделить повышенное внимание качественному монтажу, установке дополнительных защитных устройств, а также периодически проводить контрольные и профилактические работы электрической цепи.

Причины перекоса фаз в однофазной сети

Перекосу фаз способствуют несколько причин, которые классифицируются на внутренние, связанные с работой сети и внешние:

1. Внутренние причины:

• Неравномерная нагрузка по фазам при включении потребителей в цепь.
• Пренебрежение коэффициентом единовременной работы электроприёмных устройств.
• Ошибки учёта неравномерности нагрузок, в зависимости от её типа – индуктивной или ёмкостной.

2. Внешние причины:

• Поломка на линии высокого напряжения, подходящей к трансформатору.
• При наличии дефектов на электроизоляторах внешней кабельной линии.
• Если в общую высоковольтную линию включаются потребители с несравнимо большей мощностью.

Чаще всего, причиной перекоса фаз и необходимостью установки защитных устройств являются комбинации внешних и внутренних факторов. Это требует комплексного обследования всей кабельной линии при возникновении неисправности.

Защита от перекоса фаз в однофазной сети

Для обеспечения защиты перекоса фаз в однофазной сети необходимо обеспечить включение в цепь следующих устройств:

• Скачки напряжения улавливаются автоматами защитного отключения, которые вовремя размыкают цепь, предотвращая выход оборудования из строя.
• Для постоянного контроля асимметричного перераспределения нагрузок, в сеть устанавливается стабилизатор напряжения. При установке прибора достигается защита от перекоса фаз.
• Для стабильности работы однофазной сети, профессионалы также рекомендуют устанавливать специальные трансформаторы, обеспечивающие симметричное распределение нагрузок.

В отдельных случаях допускается применение конденсаторов с переменной ёмкостью и малой проводимостью тока.

Устранение перекоса фаз

Перекос фаз может быть устранён несколькими методами. Исправление данного негативного явления путём включения в сеть дополнительного оборудования менее эффективно, изначально выбранное корректное подключение:

• Учитывая, что перекос фаз является аварийной ситуацией, его легко можно устранить путём перераспределения нагрузок. Для этого все потребители включаются в цепь таким образом, чтобы на каждый автомат приходилось равномерное распределение нагрузки.
• При обрыве кабеля необходимо устранить неисправность.
• Во время подключения оборудования следует учитывать коэффициент одновременного использования каждого прибора, чтобы исключить образование пиковых нагрузок на одной фазе.

При выполнении всех приведённых выше условий, перекоса фаз можно избежать, если проблема не будет касаться внешних факторов и проблем с функционированием высоковольтной сети.

Причины перекоса фаз в трехфазной сети

Определить причину перекоса фаз в трехфазной сети очень просто для этого необходимо проверить оборудование на наличие одной из трёх возможных неисправностей, связанных с возникновением асимметрии и скачками напряжения:

• Неправильное распределение между однофазными потребителями электроэнергии в сети с одновременным включением, что влечёт за собой перегрузку одной фазы и недогрузку другой.
• В случае дефекта нулевого кабеля, что вызывает резкий скачок напряжения, когда одна из фазных жил начинает выполнять роль нейтрали.
• При заземлении фазного провода, что влечёт за собой КЗ и срабатывание автоматического защитного устройства.

При выявлении любой из перечисленных выше причин, необходимо устранить проблему для нормальной работы всех электрических приборов, включённых в сеть.

Защита от перекоса фаз в трехфазной сети

Для обеспечения защиты от перекоса фаз до возникновения негативных необратимых последствий, следует провести ряд профилактических мероприятий:

• Интеграция в сеть реле контроля фазного тока. Устройство обеспечивает непрерывное считывание показателей скачков напряжения. На приборе заранее выставлены граничные условия, при достижении которых он автоматически обеспечивает расцепление цепи.
• Перед включением в сеть оборудования необходимо провести проверку фазных жил и нейтрали на предмет обрыва и надёжности контактов.
• Включение в общую сеть 3-фазных стабилизирующих приборов. Перед приобретением следует ознакомиться с техническими характеристиками, так как выравнивание напряжения неизбежно влечёт за собой потерю мощности.

Для обеспечения бесперебойной работы сети на весь период эксплуатации, следует установить трансформатор, обеспечивающий симметрию распределения нагрузок, вне зависимости от количества и мощности потребителей.

Устранение перекоса фаз в трехфазной сети

Чтобы устранить перекос фаз в трёхфазной сети, необходимо последовательно выполнить определённые шаги:

• Изменить схему подключения электроприборов в сеть с перераспределением нагрузок, исходя из их единовременной эксплуатации.
• Изначальная сборка цепи по заранее разработанному проекту, исключающему явление асимметрии.
• Включение в сеть трёхфазного стабилизатора, рассчитанного на предельно допустимую на данном контуре нагрузку.

Для устранения последствий перекоса, требуется установка автоматов с корректно подобранными параметрами.

Расчет перекоса фаз

Расчёт перекоса фаз можно выполнить в одно действие по формуле:

U_min / U_max * 100%,

U_min – минимальное напряжение на одной из фаз,

U_max – максимальное напряжение на противоположной фазе.

Является безразмерной величиной, который определяется в % от номинального значения напряжения в сети.

Допустимый перекос по фазам ПУЭ

Согласно ПУЭ, которые являются нормативной документацией, допустимый перекос фаз в трехфазной сети составляет следующие величины:

• Если перекос определяется в распределительных щитках (РЩ), предельное отношение напряжений не может достигать более 30%.
• В случае, когда дисбаланс наблюдается на ВРУ – вводно-распределительных устройствах – 15%.
• При выявлении асимметрии на обратной последовательности – 2%.
• Перекос фаз на прямой последовательности должен быть не более 4%.

При выявленных отклонениях в пределах указанных диапазонов, эксплуатация электроустановок не влечёт за собой поломку оборудования и исключает КЗ, что снижает риск поражения током. Допустимый перекос фаз по току ПУЭ сравнивается с фактическим показателем на основании проведённых замеров, что позволяет дать заключение о работоспособности сети.

Заключение

Перекос фаз в трехфазной сети – это негативное явление, возникающее при некорректном распределении нагрузок между глухозаземлённой нейтралью и фазным кабелем. Как правило, причиной таких неполадок может быть неправильная сборка цепи и пренебрежение коэффициентом совместного использования оборудования, включенного в неё. Все работы по подключению необходимо вести в строгом соответствии с проектом, а в сеть интегрировать стабилизирующие устройства. Для устранения перекоса фаз следует изменить схему подключения сети, либо установить на вводе специальный трансформатор.

power — Что вызывает неодинаковое напряжение между фазой и нейтралью в трехфазных распределительных сетях?

Задавать вопрос

спросил 10 лет, 8 месяцев назад

Изменено 6 лет, 4 месяца назад

Просмотрено 25 тысяч раз

\$\начало группы\$

Четырехжильный кабель проходит в многоквартирный дом для подачи трехфазного переменного тока 380/220В. Каждая квартира подключена к одной фазе, разные квартиры подключены к разным фазам с чередованием, чтобы фазы были загружены одинаково.

Теперь получается, что напряжение между фазой 1 и нейтралью составляет около 215 вольт, а напряжение между двумя другими фазами и нейтралью составляет около 203 вольт каждая.

Один из жильцов подключен к фазе с напряжением 203 вольта относительно нейтрали и имеет проблемы со сбоями в работе электроприборов из-за пониженного напряжения. Вызывает сервисника и сервисмен заявляет трансформатор подстанции питает такие напряжения и единственное что он может сделать это отключить жильца от его фазы и подключить к фазе с 215 вольт.

Что вызывает такие неравные напряжения? Это неравномерная нагрузка на разные фазы или что-то еще? Также правильно ли поступил техник или он просто добавил дополнительную нагрузку на фазу более высокого напряжения и вызвал риск сбоя в распределении?

• силовая
• трансформаторная
• электропроводка
• энергетическая
• трехфазная

\$\конечная группа\$

1

\$\начало группы\$

Каждая квартира подключена к одной фазе, разные квартиры подключены к разным фазам с чередованием, чтобы фазы были загружены одинаково.

Да.

Вызывает сервисника, сервисмен утверждает, что трансформатор подстанции питает такое напряжение и единственное, что он может сделать, это отключить жильца от его фазы и подключить к фазе с 215 вольт.

Да.

Это неравномерная нагрузка на разные фазы или что-то еще? Также правильно ли поступил техник или он просто добавил дополнительную нагрузку на фазу более высокого напряжения и вызвал риск сбоя в распределении?

Военнослужащий поступил правильно.*

Думаю, вы сами ответили на большую часть своего вопроса!

Предположительно на подстанции должен быть какой-то регулятор напряжения (ведь трансформатор имеет ненулевое выходное сопротивление, поэтому напряжения проседают с нагрузкой). Я предполагаю, что теоретически возможно, что это может быть сделано для каждой фазы, но я предполагаю, что они делают это только как трехфазный набор, и в этом случае дисбаланс вызван неравной нагрузкой.

*Предостережение: я полагаю, технически кто-то должен измерить токи, выходящие из трансформатора, и убедиться, что дисбаланс токов соответствует падению напряжения. Если токи примерно одинаковы, а напряжения разные, то это может быть более высокое, чем обычно, сопротивление где-то в распределительной сети.

\$\конечная группа\$

1

\$\начало группы\$

Плохой дизайн.
Перегрузка.
Не должно происходить.
Бывает.
Очень близко к «в спецификации» в Великобритании.
Не редкость во многих странах.

Напряжение на низшей фазе при наихудших нагрузках должно быть не хуже гарантированного минимума в теории и, возможно, несколько хуже на практике.

Указанные вами 203 В в номинальной системе 220 В составляют 203/220 = 92,3%.

WIKIPEDIA — ELECTRICITY BY COUNTRY говорит для

• Великобритания: допуск по напряжению 230 В +10%/−6% (от 216,2 В до 253 В),
  расширен до 230 В ±10% (от 207 В до 253 В) в 2008 г.
  Напряжение питания системы по-прежнему сосредоточено на 240 В

• N Z: Правила электроснабжения (безопасности) 2010 г. напряжение питания 230 В ±6%
  ~= 216 — 243.

Таким образом, в Великобритании ваш пример 203 В настолько близок к минимально допустимому 207 В, что устройство по существу «не соответствует требованиям». Нет удовлетворения для пользователя.

Выбор менее легкой фазы может помочь, НО нет гарантии, что это постоянное состояние, и если это так, то кто-то должен перебалансировать вещи.

Приборы, которые будут затронуты, будут ненагревающими или не нагревающими частями. например, вероятно, например, телевидение и тому подобное. Таким образом, одно «решение» — это вариатор или автотрансформатор, с осознанием того, что если сеть станет высокой, выходная мощность будет очень высокой. «Более безопасной» альтернативой является ИБП или инвертор, работающий постоянно, при условии, что он рассчитан на это. Вы также можете приобрести сетевые кондиционеры, которые автоматически регулируют выходное напряжение — обычно это специальные и дорогие устройства.

Я обнаружил, что использование разделительного трансформатора улучшает форму волны и снижает уровень шума, а в крайних случаях может быть своего рода «исправлением».

Чрезмерно увлеченные могут использовать, например, выходной трансформатор на 12 В переменного тока для добавления напряжения в сеть. Таким образом, скажем, трансформатор 10 А 12 В = 120 ВА можно включить последовательно с сетью и позволить нагрузкам примерно до 2300 Вт «увидеть» увеличение сетевого напряжения на 12 В. Скорее всего, это не понравится контролирующим органам.

\$\конечная группа\$

фаза — Трансформатор 220/380/440 В 24 В пояснение

\$\начало группы\$

У меня есть схема, использующая трехфазную электроэнергию (без нейтрали). В этой схеме есть старый трансформатор (см. изображение). Он преобразует 220-440 В в 24 В.

На входе написаны цифры «0», «220», «240», «380», «415» и «440». Два кабеля, L1 и L3, подключены к «0» и «380».

Я хочу использовать этот трансформатор в цепи с однофазной электроэнергией. Должен ли я использовать одну и ту же проводку на «0» и «380» для N и L?

Что на самом деле означают цифры? Очевидно, что это напряжения, но есть ли руководство для разных проводов?

• трансформатор
• фаза
• электричество

Новый участник

Димитрис — новый участник этого сайта. Будьте осторожны, запрашивая разъяснения, комментируя и отвечая. Ознакомьтесь с нашим Кодексом поведения.

\$\конечная группа\$

\$\начало группы\$

Похоже, что у него есть отвод на первичной обмотке, и вы подключаете входное напряжение между «0» и тем из отводов, который соответствует вашему входному напряжению.

^{имитация этой цепи – Схема создана с помощью CircuitLab}

Изменение отвода изменяет соотношение витков между первичной и вторичной обмотками, что приводит к изменению соотношения напряжений. Например, использование метчика 440 будет включать в два раза больше оборотов, чем метчика 220.

Будьте осторожны с ним, когда он подключен, так как все первичные контакты будут находиться под напряжением, и напряжение может быть довольно высоким, потому что первичная сторона также будет действовать как автотрансформатор. Если вы подключите правильное напряжение к любому из отводов, все остальные будут иметь примерно такое же напряжение, как на них, и вы можете получить неприятный удар током, если коснетесь одного из них.

\$\конечная группа\$

1

\$\начало группы\$

Трансформатор в настоящее время подключен к двум фазам трехфазного питания под напряжением на входе 380В. Это означает, что ваше однофазное напряжение относительно нейтрали должно быть 220 В.

Однофазный вход 220 В должен быть подключен L к 220 В, а N к 0 В.

\$\конечная группа\$

3

\$\начало группы\$

Трансформатор на вашем изображении, похоже, итальянский и, похоже, предназначен для подключения как фаза-нейтраль, так и фаза-фаза в различных источниках питания, которые исторически встречались в Европе.

Как объяснил Justme, первичная обмотка трансформатора имеет несколько ответвлений, и вы подключаете один полюс вашего источника питания к клемме «0», а другой — для соответствия напряжению вашего источника питания.

---

Для пояснения значений напряжения, выбранных производителем.

Межфазное напряжение трехфазной сети в \$\sqrt{3}\$ умножается на линейное напряжение.

$$220\mathrm{V} \times\sqrt{3} \приблизительно 380\textrm{V} $$ $$230\textrm{V} \times\sqrt{3} \примерно 400\textrm{V} $$ $$240\textrm{V} \times \sqrt{3} \приблизительно 415\textrm{V} $$

220 В фаза-нейтраль и 380В фаза-фаза исторически были номинальным напряжением в континентальной Европе, в то время как 240В фаза-нейтраль и 415 В между фазами исторически было номинальным напряжением в Великобритании.

В какой-то момент ЕС стандартизировал номинальные напряжения 230 В между фазами и нейтралью и 400 В между фазами. Другое дело, действительно ли типичные реальные напряжения были изменены, чтобы соответствовать. Я предполагаю, что ваш трансформатор предшествует упомянутой стандартизации.

Насколько я могу судить, на кораблях используется 440В. Нагрузки фаза-нейтраль обычно не используются в этой системе, а меньшие нагрузки питаются через понижающие трансформаторы.

\$\конечная группа\$

\$\начало группы\$

Первичная обмотка трансформатора имеет несколько ответвлений (соединений), позволяющих работать при различных напряжениях.

Вы должны подключить один входной провод к «0», а другой к соответствующей клемме. Если у вас напряжение питания 440 В, подключите второй провод к клемме «440». Если питание 380 В, подключите второй провод к клемме «380».

Если вы подключите вход к правильным клеммам, вы получите 24 В на выходе.
