Как устроен утюг: обычные модели и с парогенератором

Содержание

Как это работает. Утюг. | Образовательная социальная сеть

Опубликовано Халтурина Евгения Юрьевна вкл 17.01.2015 — 16:55

Автор:

ученики 9 класса (2013-2014 учебный год)

Творческая работа учащихся о том как работает и как устроен утюг. Принцип действия, история создания и многое другое.

Скачать:

Предварительный просмотр:

Чтобы пользоваться предварительным просмотром презентаций создайте себе аккаунт (учетную запись) Google и войдите в него: https://accounts.google.com


Подписи к слайдам:

Слайд 1

Как это работает. Выпуск 11. УТЮГ

Слайд 2

История В IV веке до нашей эры В XVIII—XIX веках Наше время

Слайд 3

История создания Для разглаживания одежды в древности использовались слегка обработанные нагретые булыжники. В XVIII—XIX веках утюги представляли собой металлические сооружения формы, близкой к современной. Утюги нагревались на газу или в печи.

Слайд 4

Днем рождения электрического утюга можно считать 6 июня 1882 года

Слайд 5

Смысл древнетюркского словосочетания «утюк» складывается из двух значений: «ут»-огонь, «юк»-положить Принцип действия утюга заключается в том, что одежда нагревается в определённом месте и разутюживается под давлением самого утюга.

Слайд 6

Принцип действия С точки зрения электротехники, их принцип основывается на выделении тепловой энергии при прохождении электрического тока через резистивный нагревательный элемент (самые первые электрические утюги использовали в качестве нагревательного элемента электрическую дугу). Как правило, конструкция утюга предусматривает расположение нагревательного элемента как можно ближе к подошве и наличие ручки из термоизолированого материала во избежание ожогов.

Слайд 7

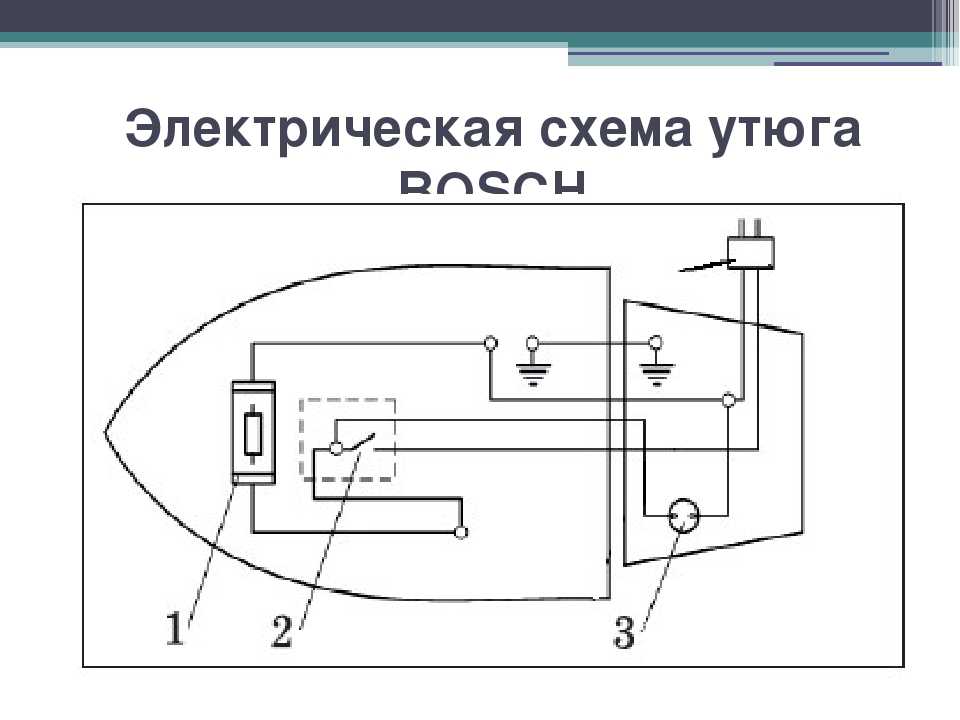

Схема электрического утюга

Слайд 8

Современные утюги: Сегодня внешний вид современного утюга значительно отличается от своего прародителя В последнее время появились утюги с электронной системой контроля температуры подошвы. В современных электрических утюгах есть небольшой резервуар для воды, вода используется для образования пара

Слайд 9

Как выбрать утюг какой тип подошвы у утюга мощность наличие системы пароувлажнения, противокапельной системы наличие емкости для воды, системы защиты и безопасности вес прибора.

Слайд 10

Цены и выбор Резервуар для воды — 300 мл, Паровой удар — 160 г/мин, Подача пара, Функции: Вертикальное отпаривание — Есть, Спрей — Есть, Безопасность: Автоматическое отключение — Есть, Шнур: Шарнирное крепление шнура — Есть, Питание: Потребляемая мощность — 2400 Вт От 1800 до 8000 р.

Предварительный просмотр:

Утюг был изобретён очень давно. В IV веке до нашей эры в Древней Греции были изобретены способы плиссировки одежды из полотна с помощью горячего металлического прута, напоминавшего скалку. Для разглаживания одежды в древности использовались слегка обработанные нагретые булыжники. В XVIII—XIX веках утюги представляли собой металлические сооружения формы, близкой к современной. Утюги нагревались на газу или в печи.

В России до введения в обиход утюгов в эпоху Смуты поляками и литовцами одежда не гладилась. Рубахи и порты из натуральной льняной ткани после стирки и сушки требовалось хорошо размять для придания мягкости и ворсистости. Это осуществлялось оригинальным способом. Бельё наматывалось на скалку, после чего несколько раз тщательно прокатывалось «рубелем» — длинной деревянной плашкой с рёбрами на нижней поверхности и рукоятью на конце. Рубель с характерным стуком перекатывал скалку, рёбра его при этом разминали волокна ткани. Это приспособление называлось также «ребрак», «раскатка», «пральник» и тому подобное. Оно просуществовало в русских деревнях некоторых регионов до конца XX века.

Существовали также «гавки» — стеклянные шары, наполненные горячей водой металлические кружки. К середине XVIII века появился утюг с горящими углями внутри. Наиболее распространёнными были нагревательные утюги — они ставились в печь и разогревались. Значительно дороже были спиртовые утюги — в XIX веке за него давали небольшую отару овец.

 Облегчённый утюг с электронагревом появился в 1903 году благодаря изобретателю Эрлу Ричардсону.

Чугунный утюг (без нагревателя), вес 5кг

Принцип действия утюга заключается в том, что одежда нагревается в определённом месте и разутюживается под давлением самого утюга.

В прошлом для нагрева утюгов их ставили на печь либо в них (угольный утюг) клали горячие угли. Существовали также спиртовые утюги. В старину утюги преимущественно изготовляли из чугуна. Смысл древнетюркского словосочетания «утюк» складывается из двух значений:

 «ут»-огонь, «юк»-положить…

С появлением электричества и развитием техники, появились электрические утюги. С точки зрения электротехники, их принцип основывается на выделении тепловой энергии при прохождении электрического тока через резистивный нагревательный элемент (самые первые электрические утюги использовали в качестве нагревательного элемента электрическую дугу). Как правило, конструкция утюга предусматривает расположение нагревательного элемента как можно ближе к подошве и наличие ручки из термоизолированого материала во избежание ожогов.

 В современных электрических утюгах есть небольшой резервуар для воды, вода используется для образования пара, позволяющего добиться большей эффективности глажения. Регулировать количество пара помогает клапан пара (игла), который также уменьшает образование накипи в нагревательном элементе утюга.

Ранние модели электрических утюгов не имели регулировки температуры, нагревательный элемент в них был включён в сеть постоянно. Необходимо было отслеживать момент, когда подошва утюга достаточно нагреется, и отключать его от сети.

В современных подошвах обычно используется термостат на основе биметаллической пластины, который позволяет приближённо задавать требуемую температуру. В некоторых моделях используют диммеры. Шкала регулятора часто размечена символами. Также вместо биметалла в утюгах используется электронный датчик температуры и управление происходит с помощью электронной платы, которая также отслеживает положение утюга и отключает нагрев в случае превышения установленного временного интервала. Это обеспечивает пожаробезопасность помещения где используется прибор. Также в утюгах используют специальную насадку для деликатных тканей которая позволяет гладить такие ткани как шёлк, синтетику и другое.

Современный утюг с пароувлажнителем

Примеры (взяты из инструкций на соответствующие приборы):

«Electric flat-irons YT type», Russia

символ

температура, °C

o

75…115

oo

105…155

ooo

145…205

Электроутюг завода Большевик (завод), Ленинград

символ

можно гладить:

температура, °C

o

капрон, нейлон, лавсан

60…90

oo

шёлк, искусственный шёлк, шерсть с лавсаном

100…130

ooo

шерсть, хлопок, лён с лавсаном, лён

160…200

V

с отпариванием

130…160

В последнее время появились  утюги с электронной системой контроля температуры подошвы. Такая система позволяет более точно контролировать температуру подошвы утюга.


Поделиться:

Как нарисовать осеннее дерево акварелью

Воздух — музыкант

Красочные картины Джастина Геффри

Несчастный Андрей

Простые летающие модели из бумаги

Как работает умный утюг – обзор лучших моделей 2021


Температурные режимы: расшифровка точек на регуляторе температуры

При неправильном выборе режима глажки нейлоновая ткань или шифон может быть пропалена насквозь, а льняная или хлопчатобумажная останется измятой. Чтобы пользователь смог выбрать нужную температуру, утюг снабдили «ручкой», или «поворотным колесиком», регулирующим термостат. На ручку нанесли изображения, соответствующие определенному температурному режиму. В большинстве случаев это точки. Чем их больше, тем выше t нагрева поверхности подошвы.

Выбранный температурный режим должен соответствовать правилам ухода за вещью. Для удобства пользователя они нанесены на этикетках изделий в виде картинок. На графических правилах также повторяются точки: одна, две или три. Такие изображения не случайны, каждое означает определенный режим глажки утюга.

Режим единички значит, что температура нагрева позволяет гладить ткани, требующие деликатного ухода:

На материал будет воздействовать t до 110 ˚С.

Иногда рядом значится надпись «nylon», «silk», подтверждающая выбор максимально деликатного режима.

Для идеального разглаживания более термоустойчивых тканей потребуется установить колесико на 2 точки. Такой режим температуры подойдет для:

Температура воздействия составит до 150˚С. нередко рядом можно встретить обозначение «wool» (для шерсти).

При такой t возможно паровое глаженье.

Максимального нагрева при глажке требуют ткани:

Термовоздействие достигает 200 ˚С. Процесс глажки облегчается благодаря возможности воздействия паром.

А что значат остальные обозначения о термообработке?

Прочие режимы представлены в таблице:

Гладить ткань можно
Глажка возможна только при температуре не выше 140˚С. Если на приборе нет обозначений — следует установить колесико по центру. Температура будет соответствовать 130-140˚С
Применять утюг для глажки запрещено
Для разглаживания вещей запрещено применять парообработку

Хотя на самом электроприборе подобных знаков нет, они дают понять: стоит ли включить пар, на скольких «точках» остановиться при глажке.



Как правильно подобрать температуру утюга для глажки

Для каждого вида ткани установлен определенный режим глажки, с помощью которого можно привести изделие в должный вид, не повредив его. Опытные хозяйки знают, что температура утюга регулируется, и нужную степень нагрева подошвы выставляют, учитывая тип материала, из которого пошита вещь, а также текстуру нанесенного рисунка (если он имеется).

Расшифровка символов на ручке терморегулятора

Функция регулирования температурного режима позволяет устанавливать переключатель в одно из трех положений. Современный утюг, как и советский, имеет 3 обозначения: одну, две и три точки. Каждое из них определяет температуру нагрева рабочей поверхности устройства. В ряде случаев режимы обозначаются не по точкам, а по виду ткани. Чтобы легче было сориентироваться, некоторые производители рядом с точками указывают вид материала:

  • одна точка – слабая степень нагрева – «Silk»;
  • две – средняя – «Wool»;
  • три – высокая – «Cotton».

У некоторых моделей чуть ниже первоначального значения может иметься надпись «Nylon». Выставленный в это положение переключатель ограничивает температуру нагрева подошвы до возможного минимума, чтобы можно было обрабатывать изделия из синтетических нитей.

Пароварка

против утюга: что лучше?

В дебатах между отпаривателем и утюгом решение сводится к ткани. Вот все, что вам нужно знать о том, как убрать морщины с одежды и текстиля.

rd.com, Getty Images (2)

Шелк, лен, шифон и хлопок — одни из самых великолепных тканей. Но в отличие от синтетики — например, полиэстера, спандекса, нейлона и вискозы — они склонны к образованию складок и, как правило, требуют осторожности при стирке. Вот почему так важно обращать внимание на мелкий шрифт на бирках одежды, причем не только на инструкции, касающиеся стирки, но и на инструкции, объясняющие, как убрать складки на одежде. Затем дискуссия сводится к пароходу или утюгу.

Многие предметы одежды выдерживают нагрев утюгом, но для деликатных вещей может потребоваться использование отпаривателя для одежды. Разница связана с типом тепла и с давлением на ткань, говорит Мэри Гальярди, также известная как «Dr. Прачечная», штатный ученый и эксперт по уборке Clorox.

Отпариватель — это устройство, использующее тепло и влагу (от горячего водяного пара) для разглаживания складок и выравнивания поверхности ткани. Утюг, с другой стороны, представляет собой устройство, которое использует тепло и давление (от веса утюга и приложенного давления) для удаления складок с ткани. Вот почему его иногда называют «прессованием». Это также может помочь в формировании четких линий сгиба, таких как манжеты, складки и складки. Вот где это немного сбивает с толку: современные утюги включают в себя резервуар для воды, который позволяет пользователям вводить пар в процесс. Но всегда присутствует и давление. Итак, когда лучше использовать отпариватель, а когда утюг? Читай дальше что бы узнать.

Когда использовать отпариватель для одежды

Людмила Чернецкая/Getty Images

Вообще говоря, тип ткани определяет использование отпаривателя или утюга. Гальярди объясняет, что ткани с ворсом или ворсом (например, вельвет или бархат) всегда было сложно гладить, потому что давление может раздавить ворс и исказить внешний вид ткани. Отпариватель позволит ткани ложиться так, как задумано.

Некоторые другие ткани также подходят для обработки паром. «Синтетика хорошо реагирует на слабый пар и с меньшей вероятностью плавится», — говорит она. Деликатные ткани, такие как шелк или шифон, также с меньшей вероятностью будут повреждены отпаривателем. И поверьте нам: как только вы научитесь правильно стирать шелк, вы захотите разгладить морщины, не рискуя повредить его.

Тем не менее, вы всегда должны читать бирку своей одежды или текстиля — вы знаете, место, где указано, что вам нужно стирать одежду вручную или избегать отбеливания, — чтобы увидеть, есть ли какие-либо специальные инструкции.

Плюсы отпаривателей

  • Новые модели ручных отпаривателей позволяют легко разглаживать большие, трудно поддающиеся глажке вещи, например, драпировки. «Вы можете лечить их, не снимая», — отмечает она.
  • Вам не нужна гладильная доска.
  • У вас меньше шансов повредить одежду.

Недостатки отпаривателей

  • Отпариватели могут быть не столь эффективны при получении четких складок, манжет, складок и кромок.
  • Для разглаживания складок на более прочных тканях, таких как хлопок, требуется больше времени при использовании отпаривателя, а не утюга.

Когда использовать утюг

Westend61/Getty Images

Вы научились стирать белую одежду, чтобы избежать грязных классических рубашек, и достигли уровня эксперта в удалении катышков с одежды. Добавьте немного одежды без складок, и все готово, верно? Это правда, вещи без складок могут помочь вам избежать глажки. С технической точки зрения. Но это, вероятно, не оставит вашу одежду свежей и опрятной. Вот где на помощь приходит глажка (или отпаривание).

Большинство тканей можно гладить. «Сверхпрочные хлопчатобумажные и льняные ткани хорошо реагируют на давление, высокую температуру и влажность, которые может обеспечить утюг, особенно если утюг также может генерировать пар», — говорит Гальярди.

Конечно, сначала проверьте этикетку на одежде. Символы для стирки укажут, не следует ли гладить вещь или ее можно гладить, но не следует использовать функцию пара утюга.

Плюсы утюгов

  • Лучше справляется с более тяжелыми тканями, такими как хлопок, джинсовая ткань и парусина, чем с отпариванием.
  • При глажении получаются четкие складки, манжеты, складки и подгибы.
  • Утюг лучше подходит для шитья (выстегивания и пошива), потому что давление разжимает швы, что дает вам лучшее готовое изделие.

Минусы утюгов

  • При выборе неправильной температуры можно расплавить или прожечь ткань утюгом.
  • Гладильная доска занимает дополнительное место. На рынке за новым? Это лучшие гладильные доски.

Как гладить или отпаривать одежду

Независимо от того, гладите вы одежду или отпариваете, Gagliardi предостерегает от использования водопроводной воды для заполнения устройства. «Водопроводная вода содержит кальций и магний, минералы, которые вызывают образование корки, которая может засорить утюг или отпариватель. Вместо этого используйте деионизированную, дистиллированную или деминерализованную воду», — объясняет она. «Это продлит срок службы вашего утюга или отпаривателя».

Если вы заметили минеральные отложения в отпаривателе или утюге, следуйте инструкциям производителя по их удалению. «Это может быть просто раствор уксуса и воды, или гарантия может потребовать от вас использовать рекомендованное чистящее средство», — говорит она.

Как гладить одежду

Недостаточно знать, когда гладить одежду и постельное белье. Чтобы не испортить вещи, нужно знать, как правильно гладить. К счастью, процесс относительно прост. Следуйте этим советам, и вы будете на пути к идеальному прессу.

  1. Проверьте бирку. Всегда начинайте с чтения этикетки на одежде, чтобы узнать, есть ли какие-либо инструкции относительно того, какую настройку температуры использовать.
  2. Используйте прессовочную ткань. Чтобы уменьшить вероятность пригорания, осветлите следы ожогов на хлопчатобумажной ткани, поместите прессовальную ткань (легкую ткань полотняного переплетения, такую ​​как муслин) между утюгом и тканью, которую вы гладите, предлагает Гальярди.
  3. Продолжайте двигаться. Не оставляйте утюг на одном месте, пока вы гладите ткань. «Он всегда должен двигаться», — говорит Гальярди.
  4. Гладить влажную одежду. Лучше всего гладить одежду, когда она еще немного влажная после машинной стирки. «Вам не нужно полностью сушить одежду — просто разгладьте все складки, а затем повесьте одежду, чтобы она полностью высохла», — говорит Гальярди.
    «Это здорово, если вам нравится сушить одежду на воздухе, чтобы предотвратить усадку, но вам не нравятся складки, которые возникают из-за высокоскоростного цикла отжима в конце стирки».

Как отпаривать одежду

Отпаривать просто. Тем не менее, вы всегда должны следовать указаниям в руководстве пользователя вашего отпаривателя. «Он покажет вам рекомендуемый способ развешивания одежды перед отпариванием и должен содержать полезные советы, например, прижимать головку отпаривателя к ткани во время подачи пара», — говорит Гальярди. Вот основные этапы отпаривания ткани:

  1. Перед отпариванием натяните предмет одежды.
  2. Держите отпариватель на расстоянии одного дюйма от ткани.
  3. Медленно перемещайте отпариватель вверх и вниз по одежде.
  4. Повторите, если необходимо. Для более тяжелых тканей может потребоваться несколько проходов отпаривателем, чтобы разгладить сильные складки.

На что обратить внимание при покупке отпаривателя

В зависимости от того, как вы собираетесь использовать отпариватель, в первую очередь следует обратить внимание на его размер. «Если вы хотите его для путешествий, возьмите компактный», — объясняет Гальярди. Если вы не много путешествуете, вы можете смело покупать больше — при условии, что у вас есть место для его хранения.

Планируете отпаривать сразу много предметов? «Ищите отпариватель с большим резервуаром для воды, чтобы вам не приходилось доливать воду так часто», — говорит она. Эта функция позволит вам отпаривать больше предметов.

В зависимости от ваших потребностей может пригодиться насадка для деликатных тканей или обивки. Вот некоторые из лучших паровых утюгов, которые можно купить.

На что обращать внимание при покупке утюга

Ищите утюг с определенными типами волокон на датчике температуры. «Нейлон и полиэстер нужно гладить при гораздо более низких температурах, чем хлопок или лен, и это помогает иметь список типов волокон», — говорит Гальярди. Потому что, хотя никому не нравится узнавать, что их лучшее платье теперь подходит для малыша, вы может уменьшить усадку одежды. Но если вы случайно подожжете свой любимый топ после использования слишком высокой настройки утюга, вы окажетесь на рынке в поисках нового фаворита.

Затем узнайте, как чистить утюг, чтобы он не повредил одежду.

Источник:

  • Мэри Гальярди, ученый и эксперт по уборке компании Clorox

Популярные видео

Ремонт утюга | Как ремонтировать мелкую бытовую технику

Искать ВСЕ ремонты:

Да люди делают еще железо. В этом руководстве Fix-It по ремонту электрического утюга рассказывается, как работает электрический утюг, что часто выходит из строя, как определить проблему с электрическим утюгом и какие детали и инструменты вам потребуются для ее устранения. Затем в нем даются простые пошаговые инструкции о том, как чистить утюг, как обслуживать паровой и распылительный механизм утюга и как чистить металлическую подошву. В этом Руководстве по ремонту также упоминается ремонт электрического шнура и ремонт блока управления прибором для получения дополнительной информации о конкретном ремонте.

Как работает электрический утюг?

Будь то простой утюг без излишеств, беспроводная модель, компактный дорожный утюг или электронный утюг с множеством функций, все паровые утюги работают одинаково. Они разглаживают складки на ткани с помощью влаги, давления и тепла. Когда паровой клапан закрыт, утюг работает всухую. Когда паровой клапан открыт, вода капает в нагретую паровую камеру, откуда выходит в виде пара через вентиляционные отверстия в подошве. Рабочая поверхность утюга, подошва, может быть из простого металла или покрыта легко очищаемым антипригарным материалом.

Что может пойти не так с электрическим утюгом?

К счастью, в хорошо сделанном утюге мало что может выйти из строя. Большинство ремонтов связано с неисправными шнурами, поврежденными ручками и минеральными отложениями, которые мешают паровым утюгам. Проблемы с электронными компонентами утюга должны решаться в авторизованном сервисном центре. Как правило, более экономично заменить, чем ремонтировать утюг с внутренними проблемами.

Обратитесь к руководству пользователя вашего утюга, чтобы узнать рекомендации производителя по очистке, какую воду использовать и советы по хранению.

Наконечник Fix-It

Системы умягчения воды добавляют минералы, которые могут повредить электрический паровой утюг и вашу одежду, поэтому не заполняйте утюг смягченной водой. Вместо этого используйте фильтрованную или дистиллированную воду.

Как определить неисправность электрического утюга?

Как и в случае со многими мелкими бытовыми приборами, регулярное техническое обслуживание существенно влияет на бесперебойность работы вашего электрического утюга. Даже в этом случае всякое может случиться.

  • Если утюг не нагревается, убедитесь, что в розетке есть питание, проверьте электрический шнур и термостат (см. Руководство по ремонту устройств управления прибором) и замените его при необходимости.
  • Если утюг нагревается, но плохо подает пар, осмотрите подошву и очистите вентиляционные отверстия (см.
    ниже) и смойте отложения из паровой камеры (см. ниже).
  • Если утюг производит слишком много или слишком мало тепла, проверьте электрический шнур. Также проверьте и, при необходимости, отрегулируйте калибровку термостата (см. Руководство по ремонту устройств управления прибором).
  • Если утюг не распыляет должным образом, проверьте и очистите сопло (см. ниже).
  • Если утюг протекает или брызгает, очистите отверстия для выпуска пара, сопло и бак.
  • Если утюг прилипает к ткани, очистите или отремонтируйте подошву. Если утюг оставляет пятна на ткани, очистите подошву, очистите резервуар с помощью имеющегося в продаже чистящего средства и используйте дистиллированную или фильтрованную воду.

Внимание!

Аккуратно гладьте вокруг пуговиц, молний и других насадок или украшений, которые могут поцарапать подошву.

Что нужно для ремонта утюга?

В крупных хозяйственных магазинах могут быть запасные части для электрических утюгов популярных марок. Кроме того, вы можете получить их у производителя или поставщика послепродажного обслуживания. Инструменты для обслуживания и ремонта, которые вам понадобятся для ремонта электрического утюга, включают в себя:

  • Отвертки
  • Зубочистки или ершики для труб
  • Швейная игла
  • Коммерческий раствор для чистки электрического утюга или уксус и вода
  • Очиститель подошвы или пищевая сода и вода
  • Стальная вата
  • Наждачная шкурка
  • Металлическая кастрюля

Каковы шаги по ремонту электрического утюга?

Чтобы получить доступ к внутренним частям электрического утюга, снимите заднюю крышку. Некоторые утюги имеют уникальные застежки, чтобы вы не могли их открыть. Обратитесь в местный хозяйственный магазин за подходящей отверткой.

Чистка электрического утюга:

  1. Перед очисткой отключите утюг от сети и убедитесь, что он остыл.
  2. Используйте зубочистку или ершик для чистки труб, чтобы удалить отложения в паровых вентиляционных отверстиях, следя за тем, чтобы мусор не попал в вентиляционные отверстия.
  3. Тонкой швейной иглой тщательно очистите распылительную насадку от минеральных отложений.
  4. Чтобы смыть осадок с парового утюга, налейте 1/2 стакана воды и 1/2 стакана уксуса в резервуар для воды. Поместите утюг на решетку над сковородой для жарки и включите утюг на пар, пока резервуар не станет сухим. При необходимости повторите. Или следуйте инструкциям по использованию имеющегося в продаже средства для чистки утюга.

Обслуживание парового и распылительного механизма электрического утюга:

  1. Отключите утюг от сети.
  2. Используйте тонкую швейную иглу, чтобы прочистить блок парового клапана. Также проверьте пружину клапана и замените ее, если она сломана или потеряла натяжение.
  3. Если есть доступ к распылительному насосу, снимите его и проверьте на наличие утечек, поместив распылительную трубку в воду и распылив насос. Очистите или замените по мере необходимости.

Очистка металлической подошвы электрического утюга:

  1. Отключите утюг от сети.
