Как устроен выключатель света. Виды и типы выключателей света: полный обзор современных устройств

Какие бывают виды выключателей света. Как выбрать подходящий выключатель для дома или офиса. Какие существуют способы установки и типы управления выключателями.

Основные виды и типы выключателей света

Выключатель света — это устройство для коммутации электрической цепи, которое позволяет включать и выключать освещение. Несмотря на кажущуюся простоту, современные выключатели имеют множество разновидностей и отличаются по следующим параметрам:

• Способу коммутации
• Типу установки
• Степени защиты корпуса
• Способу управления
• Функциональности

Рассмотрим подробнее основные виды и типы выключателей света.

Классификация выключателей по способу коммутации

По способу соединения проводов выключатели делятся на два основных типа:

1. Выключатели с винтовым зажимом

Это наиболее надежный и распространенный тип. Провода фиксируются с помощью небольших винтов, которые необходимо периодически подкручивать. Такие выключатели оптимальны для алюминиевых проводов.

2. Выключатели с пружинным контактом

Имеют более простую конструкцию — провода прижимаются специальными пластинами-микроконтактами. Монтаж выполняется быстрее, но важно правильно зафиксировать провод. Лучше выбирать модели с медными контактами.

Типы выключателей по способу установки

По способу монтажа выключатели бывают:

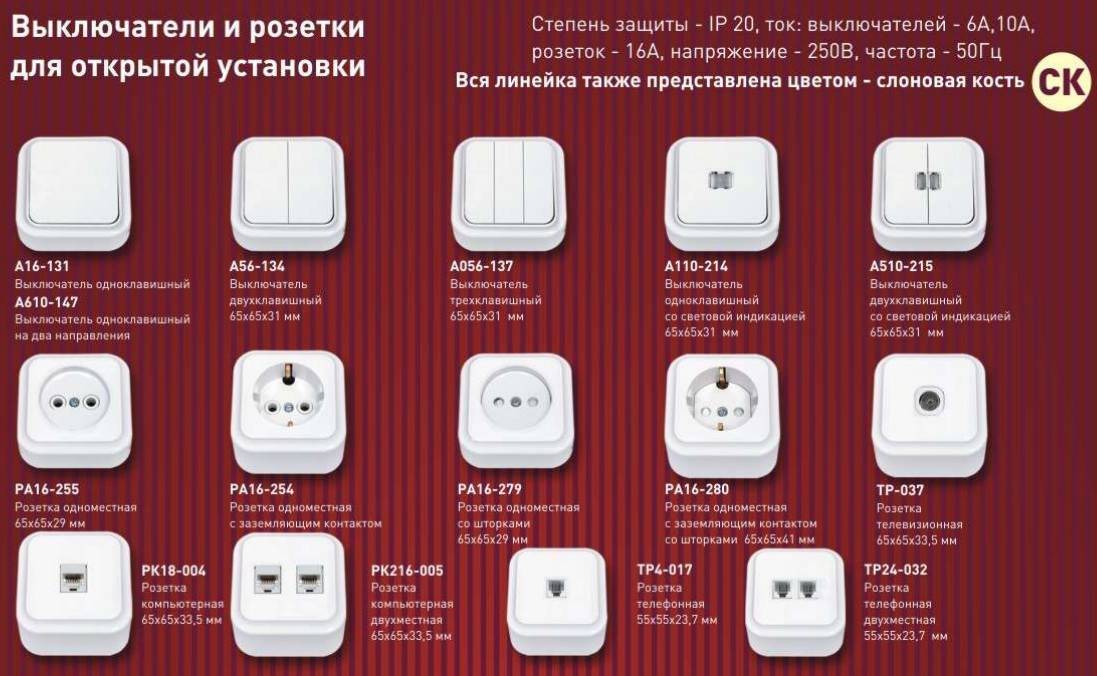

1. Накладные (открытые)

Устанавливаются на поверхность стены без дополнительных отверстий. Подходят для наружной проводки. Могут иметь оригинальный дизайн и дополнять интерьер.

2. Встраиваемые (внутренние)

Монтируются в специальную полость в стене. Практически не выступают над поверхностью, что делает их более эстетичными. Требуют предварительной подготовки при планировании проводки.

Классификация выключателей по степени защиты корпуса

Степень защиты корпуса выключателя обозначается маркировкой IP и двумя цифрами. Первая цифра показывает защиту от пыли, вторая — от влаги. Чем выше цифры, тем лучше защита.

• IP00 — отсутствие защиты
• IP20 — для сухих помещений
• IP44 — для ванных комнат
• IP68 — максимальная защита, для наружного применения

Выбирать степень защиты нужно в соответствии с условиями эксплуатации выключателя.

Разновидности выключателей по способу управления

Современные выключатели отличаются разнообразием способов управления:

1. Клавишные

Самый распространенный тип. Работают на основе качающегося механизма. Бывают одно-, двух- и трехклавишные. Отличаются простотой и надежностью.

2. Кнопочные

Управляются нажатием кнопки. Часто встречаются в настольных лампах. Компактны и удобны в использовании.

3. Шнуровые (веревочные)

Работают по принципу кнопочных, но имеют дополнительный шнур или цепочку для управления. Удобны для детей и в темноте.

4. Поворотные

Управляются поворотом рычага. Используются редко, в основном в ретро-дизайне.

5. Сенсорные

Срабатывают от прикосновения. Современные модели могут иметь дисплей и дополнительные функции. Позволяют плавно регулировать яркость освещения.

6. Акустические

Реагируют на звук (хлопок, голос). Удобны для управления из любой точки помещения, но могут срабатывать от случайных звуков.

Функциональные особенности современных выключателей

Современные выключатели могут обладать дополнительными функциями:

1. Проходные выключатели

Позволяют управлять освещением из нескольких мест. Удобны для длинных коридоров, лестниц.

2. Диммеры (светорегуляторы)

Дают возможность плавно регулировать яркость освещения.

3. Выключатели с подсветкой

Имеют встроенную подсветку для удобства нахождения в темноте.

4. Выключатели с таймером

Автоматически отключают освещение через заданный промежуток времени.

5. Выключатели с датчиком движения

Включают свет при обнаружении движения в помещении. Экономят электроэнергию.

6. Выключатели с датчиком присутствия

Более совершенная версия датчика движения. Определяют присутствие человека даже при отсутствии движения.

Ведущие производители выключателей

При выборе выключателя важно обращать внимание на производителя. Среди лидеров рынка можно выделить:

1. Legrand (Франция)

Отличается высоким качеством и надежностью. Выключатели имеют корпус из самозатухающего пластика.

2. ABB (Швеция)

Специализируется на модульных системах. Корпуса выключателей изготавливаются из ударопрочных УФ-устойчивых материалов.

3. Кунцево-Электро (Россия)

Предлагает качественные и недорогие выключатели с лаконичным дизайном и длительным сроком службы.

Особенности подключения двухклавишного выключателя

Двухклавишный выключатель позволяет управлять двумя группами светильников независимо. Его конструкция включает:

• Две клавиши
• Корпус
• Клеммные колодки или винтовые зажимы для подключения проводов

Внутри выключателя имеется три контакта: один общий (для подключения фазного провода) и два для управления разными группами освещения. При подключении важно правильно соединить провода с соответствующими контактами.

Как выбрать подходящий выключатель

При выборе выключателя следует учитывать несколько факторов:

1. Место установки (внутри помещения или снаружи)
2. Тип проводки (открытая или скрытая)
3. Необходимое количество клавиш
4. Требуемые дополнительные функции
5. Дизайн и сочетаемость с интерьером
6. Бюджет

Правильно подобранный выключатель обеспечит удобство использования, безопасность и гармонично впишется в интерьер помещения.

Как устроен дистанционный выключатель? — Онлайн-журнал «Толковый электрик»

Дистанционный выключатель – это электромеханический прибор, который применяется для управления  освещением из нескольких мест посредством кнопочных выключателей. Такая схема исключает  дополнительный расход коммутационных проводов, как это бывает при использовании проходных выключателей. При каждом импульсе положение всех контактов дистанционного выключателя изменяется с отключенного состояния на включенное. При исчезновении напряжения механические контакты выключателя сохраняют последнее коммутационное положение.

Устройство кнопочного дистанционного выключателя

Устройство имеет как цепь управления так и силовую цепь. Механизм прибора состоит из стального сердечника, который скользит в нутрии катушки, приводя в действие контактное устройство, которое размыкает и соединяет силовую электрическую цепь. Цепь управления функционирует в импульсном режиме, и ею управляют с помощью пусковой кнопки (кнопочного выключателя).

дистанционный выключатель.

Когда нажимают на кнопку цепи управления (1), катушка получает питание. Благодаря магнитному эффекту это приводит в движение сердечник из мягкой стали(2), который, в свою очередь, приводит в действие механическое устройство (3), которое реализует электрический контакт. По цепи питания начинает идти ток.

Примечание. Бывают цепи управления  с напряжением меньше, чем 230 В.

дистанционный выключатель.

Когда отпускают пусковую кнопку (4), механическое устройство продолжает удерживать электрический контакт в том же положении, и цепь по-прежнему получает питание (в противоположность действию контактора).

Число нажимных кнопок не ограничено.

Данную систему управления освещением используют, когда нужно иметь более двух точек управления освещением (например, длинный коридор, верх и низ лестницы).

Использование обычного выключателя вместо пусковой кнопки вызвало бы поломку дистанционного выключателя.

дистанционный выключатель.

Когда снова нажимают на кнопку цепи управления (5), сердечник из мягкой стали втягивается внутрь катушки (6) и воздействует на механическое устройство, которая размыкает рабочую силовую цепь (7).

Читайте также про выбор автоматических выключателей статьи:
«Правила установки автоматического выключателя»
«Автоматический инфракрасный выключатель»
«Что такое вводной автоматический выключатель?«

Когда кнопку отпускают, электрический контакт остается в том же положении.

дистанционный выключатель.

Схема дистанционного выключателя с тремя кнопками

дистанционный выключатель из трех мест

Дистанционный выключатель чаще всего устанавливают в щитовой, но есть модели, которые легко помещаются в распределительной коробке.

Оцените качество статьи:

Как работают трехсторонние выключатели света

Если в вашем доме есть светильники, которыми можно управлять от двух разных выключателей света (в отличие от одного), то этот свет обычно называют трехсторонним освещением, а выключатели называют трехсторонними выключателями света , Вот как они работают.

СВЯЗАННЫЕ: Как заменить выключатель света с диммером

Если вы знаете что-нибудь о схемотехнике, то, по крайней мере, знаете, что выключатель питания является, пожалуй, самым простым из существующих схем. Но как только вы добавите второй переключатель для управления тем же объектом, все может стать немного сложнее.

Как работает выключатель света

Прежде чем объяснить, как работают трехсторонние выключатели света, важно знать, как работает обычный выключатель света. Это так называемые однополюсные выключатели, и они могут включать или выключать светильник из одного места. Это наиболее распространенные типы выключателей света, которые в основном встречаются в спальнях, ванных комнатах и ​​других простых комнатах, где вам действительно нужен только один выключатель света.

Примечание. На приведенных ниже схемах нейтральные «возвратные» провода и провода заземления не показаны, чтобы сделать диаграммы максимально простыми для понимания.

Если вы беспокоитесь об этом, просто знайте, что нейтральный «обратный» провод в цепи не подключается ни к одному из переключателей и просто продолжает работу, тогда как провода заземления будут подключаться к зеленому винту на каждом переключателе.

В традиционной схеме подключения с одним осветительным прибором и одним выключателем у вас есть горячий провод, идущий от электрической панели, который подает питание на осветительный прибор. Тем не менее, переключатель света установлен в соответствии с этим горячим проводом. Поэтому, когда выключатель света выключен, он разрывает соединение с горячим проводом, так что питание не может попасть в светильник. Когда переключатель включен, горячий провод снова подключается, таким образом, обеспечивая питание светильника.

Добавление второго выключателя света

Все становится немного сложнее, когда вы вводите второй миксер в микс, но все еще довольно просто, когда вы знаете, как все это работает.

Трехсторонний выключатель света отличается от традиционного однополюсного выключателя света, так как он содержит дополнительный винт для подключения дополнительного провода. Это известно как «обычный» винт, и он обычно черный (вместо латуни или серебра). Еще одним недостатком трехпозиционного переключателя является отсутствие маркировки «Вкл» и «Выкл».

Вот почему всякий раз, когда вам нужно заменить выключатель света в вашем доме, важно, чтобы вы получили правильный вид выключателя света , поскольку вы не можете использовать однополюсный выключатель в трехпроводной цепи.

На приведенной ниже схеме представлена ​​простая схема установки трехстороннего освещения, и вы можете видеть, что красный провод — это дополнительный провод, необходимый для того, чтобы все это произошло (достаточно удобно, когда красный провод обычно используется в реальной жизни в трехпроводных цепях). также).

Как это работает, так это то, что горячий провод, идущий от электрической панели, подключен к общему винту первого выключателя света в цепи.

На другой стороне этого переключателя два медных винта. «Путевые провода» (или провода, соединяющие два переключателя света друг с другом) прикрепляются к этим двум винтам, и не имеет значения, к какому из двух винтов они подключаются.

СВЯЗАННЫЙ: Как заменить розетку, которая управляется выключателем света

На другом выключателе горячий провод, который продолжается на осветительном приборе, присоединяется к общему винту. Как и в случае с предыдущим переключателем, два соединительных провода соединяются с двумя латунными винтами (опять же, в произвольном порядке).

В этой схеме проводки используются два путевых провода, которые позволяют любому выключателю освещения управлять светильником. Мало того, но это также позволяет вам включить свет от одного выключателя и выключить его от другого выключателя. Например, на приведенной ниже диаграмме показана внутренняя сторона каждого переключателя и их положения «вкл / выкл».

В настоящее время каждый переключатель находится в отдельном состоянии, но благодаря разъему верхнего провода цепь все еще завершена, и индикатор горит. Нажатие любого из переключателей сломает цепь и выключит свет. Однако, если вы щелкнете по другому переключателю, тогда схема будет использовать красный проводник на этот раз, и свет снова включится.

Сначала это звучит сложно, но, как вы теперь обнаружили, на самом деле все довольно просто.

Помимо трехсторонних выключателей света

Трехсторонние огни довольно распространены во многих больших домах, но вы также можете найти четырехсторонние или даже пятисторонние огни в некоторых домах.

Четырехсторонние цепи просто немного отличаются от трехсторонних, в основном потому, что включаемый вами выключатель света должен быть четырехпозиционным, а не просто другим трехпозиционным переключателем. Четырехходовой переключатель имеет дополнительный общий винт, чтобы общее количество винтов достигло четырех: два общих винта и два медных винта (не считая винта заземления).

Это позволяет двум путевым проводам проходить через четырехпозиционный переключатель и переходить к следующему переключателю в цепи, что означает, что к этому переключателю будут подключаться четыре провода, а не только три.

Оттуда вы можете добавить столько четырехсторонних переключателей, сколько захотите, при условии, что на каждом конце есть трехсторонние переключатели. Тем не менее, вам не нужно беспокоиться о чем-то большем, чем четырехпроводная схема, поскольку пятиполосная схема и выше в большинстве домашних хозяйств встречается довольно редко.

типы по способам коммутации и установки, места применения

На чтение 9 мин Просмотров 189 Опубликовано 20.08.2019 Обновлено 05.09.2019

Несмотря на простое устройство выключателя, предлагаемый производителями ассортимент постоянно расширяется. Создаются и внедряются дополнительные функции, выводящие комфорт использования приборов на новый уровень. Чтобы разобраться и выбрать наиболее подходящий вариант, следует ознакомиться с основными видами выключателей, преимуществами, особенностями и отличиями.

Основное назначение выключателя

Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.

Способы коммутации

Выключатель с винтовым видом зажима проводов

Коммутатор соединяет провода и замыкает электрическую цепь. Существует два основных метода коммутации (закрытия и открытия цепи), каждый из которых имеет свои особенности. Окончательный выбор зависит от возможностей, навыков и предпочтений монтажника. В частности разительно отличается цена на устройства.

Механизм с винтовым зажимом

Электрический выключатель с фиксацией проводов подобного типа считается наиболее надежным. Зажимы закрепляются небольшими винтами, которые закручиваются до упора. Монтаж требует сноровки и времени, но качество подключения получается более крепким.

Электромонтажеры рекомендуют один раз в шесть месяцев проверять контакты и подкручивать во избежание непредвиденного разъединения цепи питания. Наиболее оптимальными винтовые зажимы считаются для работы с кабелем из алюминия.

Механизмы с пружинным контактом

Электровыключатели бытовые с пружинными клеммами являются самыми простыми по принципу работы, сборке и соединению концов кабеля. Внутри устройства вместо винтов установлены небольшие пластины (микроконтакты), которые прижимают провод и обеспечивают надежность подсоединения к электрической цепи.

Главный недостаток – конец провода должен быть зажат с правильной стороны. В противном случае полноценно работать устройство не сможет. Лучше всего приобретать механизмы с контактами из меди – соединение более прочное, материал надежный, пружинистый.

Способ установки выключателя

Накладной двухклавишный выключатель

Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.

Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.

Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.

Степень защиты корпуса

Степень защиты может наноситься непосредственно на корпус изделия

Выбирать корпус следует в соответствии с условиями эксплуатации включателей и выключателей света. Корпуса производят с разными степенями защиты. Например, для установки на улице и в сухом помещении показатель будет существенно отличаться. Разработан специальный ГОСТ, в соответствии с которым определяются характеристики производства внешних панелей.

Определить степень защиты выключателя можно по маркировке. На корпусе отмечается латинскими буквами IP и цифрами. Значение показывает устойчивость прибора к влажности, попаданию пыли и грязи. Также соответствующая отметка есть в технических документах к устройству.

Наиболее низкий уровень обозначается IP00, самый высокий показатель – IP68. Первая цифра указывает на степень защищенности от пыли, вторая – от влаги. Приборы первого значения не имеют защиты от внешних условий. Последние могут работать при высокой влажности, например, в банях и ванных комнатах, а также на улице.

Иногда после цифр следуют дополнительные буквы. Символика указывает на иные характеристики, которые не имеют особого значения для бытового использования. Учитывая обозначения, выбирают соответствующий прибор. Например, в спальню или гостиную квартиры можно установить коммутаторы с показателями IP20, а для санузла лучше выбрать IP44.

Отличия выключателей по способам управления

Современные устройства оснащены несколькими вариантами управления. При этом способ не влияет на то, как устроен выключатель. Отличается внешний вид и метод использования. Выбор осуществляется исходя из предпочтений пользователей, внешнего вида.

Клавишные приборы

Клавишный вид выключателя света

Наиболее распространенный и знакомый вариант. Внутри коммутатора контакты закрепляются стационарно, переключение осуществляет качающийся механизм на пружине, которая работает на сжатие и растяжение (включение, выключение). Число клавиш отличается по необходимости. Устройство одноклавишного выключателя считается классическим и самым простым.

В некоторых моделях используется шарик, который качается по закрепленному коромыслу. Деталь проходит по оси и перекатывается, сдвигая механизм к контактам на противоположной стороне. В других оборудуют подпружинную рамку, которая, раскачиваясь, создает и разрывает электрическую цепь.

Преимущество последних – длительный срок эксплуатации. Если правильно подобрать устройство по характеристикам электропроводки и условиям использования, коммутатор будет работать несколько десятилетий. Стоимость клавишных механизмов невелика, что часто привлекает покупателей.

Кнопочные приборы

Выключатель света веревочного типа

Микроконтакты соединены с пружиной – при первоначальном нажатии цепь замыкается, при повторном разъединяется. Чаще всего встречаются в небольших устройствах (например, настольных лампах классического «советского» образца). Цена не намного выше клавишных, но компенсируется необычностью внешнего вида и способа коммутации.

Веревочные приборы

По принципу действия такие устройства схожи с кнопочными переключателями. Дополнительная деталь – рычаг, с одной стороны закрепляемый к кнопке коммутатора, с другой оснащенный веревкой, шнурком из хлопка или цепочкой.

Основные преимущества веревочного выключателя – проще найти в темноте, доступны даже для ребенка. В остальном такие устройства привлекают лишь нестандартным внешним видом.

Поворотные приборы

Данная разновидность коммутаторов по схеме переключения схожа с клавишными приборами. Внутри контакты могут находиться только в двух положениях, но в качестве переключателя используется поворотный рычаг. Используются подобные приборы редко, в основном в ретро-дизайне. Могут быть только одиночными, в отличие от двух- и трехклавишных выключателей.

Сенсорные приборы

Сенсорный выключатель очень удобен в использовании

Устройство сенсорного переключателя предполагает использование двух различных схем действия. Первые модели срабатывали за счет небольшой электрической емкости тела человека (конденсаторный принцип работы). При соприкосновении текущая емкость прибора изменялась, что и служило сигналом для переключения положения механизма.

Дополнительный плюс таких коммутаторов – возможность плавной регулировки степени освещения. При быстром нажатии происходит включение/выключение. При удерживании пальца на поверхности – снижение или увеличение уровня света.

Модели последних разработок выглядят как небольшие дисплеи. Регулировка осуществляется за счет встроенных микросхем. Могут быть включены дополнительные функции – таймер, подсветка, другие.

Акустические

Коммутаторы с акустическим способом управления имеют определенные преимущества, недостатки. С одной стороны, удобство использования из любой точки помещения, с другой – устройство может сработать в непредвиденный момент (звук пробки от шампанского, хлопанье ребенку за хорошо рассказанный стих, других). Монтажеры рекомендуют устанавливать их в паре с классическими вариантами.

Функциональность приборов

Устройство с дистанционным типом управления

Отличия приборов по функциональности необходимо учитывать, если требуется установить выключатель с дополнительными функциями. Чтобы подобрать оптимальный вариант, следует рассмотреть основные разновидности:

• проходные – по принципу работы это не выключатели, а двухпозиционные переключатели, которые замыкают или размыкают необходимую ветвь электрической цепи; работают на основе трех микроконтактов, иногда срабатывают с задержкой;
• перекрестные/реверсивные – предназначены для управления одним источником света из трех и более точек; например, можно включить свет в коридоре на первом этаже, а выключить на последнем, часто используются в спальнях – один рядом с дверью, другой около кровати;
• световые регуляторы (диммеры) – позволяют плавно менять освещенность в помещении;
• дистанционные – дополняются специальными пультами, одна из разработок системы «умный дом».

Выключатель с датчиком движения

Современные выключатели и переключатели могут включать в себя несколько различных функций одновременно. К наиболее распространенным относятся:

1. подсветка – позволяет быстро найти устройство в темноте, может служить своеобразным ориентиром при движении по комнате;
2. контроллеры – используются, если осветительный прибор расположен в одном помещении, а выключатель в другом, на корпусе, одновременно с лампочкой, включается и выключается небольшой диод;
3. таймер – автоматическое прерывание цепи через заданный промежуток времени, после чего свет гаснет;
4. датчик движения – реагирует на передвижения в комнате, позволяет сэкономить электроэнергию – не «забудет» выключиться, если в комнате никого нет;
5. датчик присутствия – относительно новая разработка, контролирует с помощью инфракрасного излучения, которое «проверяет» наличие человека в комнате – свет не выключится, даже если долго находиться в одном положении.

В зависимости от плана помещения, предпочтений пользователей подбирается оптимальный вариант. Производители постоянно вносят поправки, создают новые интересные модели.

Популярные производители

Коммутатор света Легранд

От производителя выключателей, как и других товаров, зависит множество параметров: качество исполнения, срок службы, внешний вид, состояние элементов, другие характеристики. Компании, которые работают давно и постоянно поддерживают уровень покупательского интереса, с большей ответственностью относятся к производству изделий.

Французская фирма Legrand входит в пятерку крупных производителей электрики в Европе. Направление работы – разработки и улучшения. В некоторых странах продается под другими названиями – Контактор, BTicino, Sarlam, другие. Список моделей отличается разнообразием, при этом каждое изделие проходит несколько стадий проверки, что гарантирует качество, надежность. Отличительная особенность каждого товара марки – корпус из самозатухающего пластика (важно для высоковольтных сетей).

Выключатель света АВВ

Шведская компания АВВ является одним из мировых лидеров по производству электротехнических элементов в мире. Преимущественное направление – модульные изделия, из которых можно собирать комплекты в произвольном порядке. Корпуса изготавливаются из ударопрочных, УФ-устойчивых материалов.

Среди российских производителей отдельное место занимает фабрика «Кунцево-Электро». Компания работает больше 30 лет. Дизайн изделий лаконичный. Выключатели и розетки бренда отличаются большим сроком службы, малой стоимостью.

Классические одно-, двухклавишные выключатели – только один из вариантов устройства. Современные коммутаторы сочетают несколько функций, отличаются нестандартными решениями, дизайном. Пользователи отдают предпочтение новым разработкам, которые могут повысить комфорт использования, решить некоторые вопросы. Чтобы подобрать нужный вариант, учитывают параметры сети, помещения, затем личные предпочтения.

Как подключить двухклавишный выключатель своими руками

Особенности подключения

Контакты двухклавишного выключателя

Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.

• переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
• с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
• один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
• на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.

Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.

При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.

Общее в конструкции выключателей

Существует большое количество типов выключателей. Например, широко распространены переключатели:

• предназначенные для управления одной или несколькими группами освещения;
• срабатывающие от механического или акустического воздействия;
• предназначенные для скрытого или наружного монтажа.

Однако у всех типов существуют некоторые общие конструкционные элементы. Прежде всего, это «контакты» для подключения к механизму выключателя проводов.

Бывает всего два типа таких контактов – винтовые (самые распространенные) и самозажимные (применяются обычно в устройствах повышенного качества). Первые достаточно надежны, но требуют периодического обслуживания (протяжки зажимных винтов), вторые в течение всего срока эксплуатации ни в каком техническом обслуживании не нуждаются и позволяют подключать провода «голыми руками», без применения каких-либо инструментов, однако сложнее в техническом плане и дороже – в экономическом.

Кроме того, все существующие электрические выключатели оснащаются крепежной арматурой либо креплениями того или иного типа, предназначенными для скрытого (в подрозетник) или открытого (непосредственно на стену) монтажа. Размеры всех этих креплений (точнее – их «посадочных» размеров) стандартизованы, поэтому все выключатели в пределах своей подгруппы (скрытого или открытого монтажа) взаимозаменяемы.

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Конструкция-выключателя

В редких случаях третий элемент — клеммные колодки — можно заменить в конструкции винтовыми зажимами. Разница в том, что первые долго и надежно держат провод, а вторые делают то же самое, но не зажимая провод, скручивая его, поэтому первый вариант проще подключить и дольше работать. В конструкцию также может входить дополнительная подсветка — диммер, расположенный на каждой клавише.

Внутри двухклавишного выключателя без подсветки есть два провода, идущие параллельно друг другу + вход для фазы. Каждая из клемм подходящих к клавишам, может независимо размыкать или замыкать контакт, который включает одну лампу, вторую лампу или все лампы сразу.

Провода выключателя двухклавишного

Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу — освещение изменится, так как одни части комнаты будут хорошо видны, а другие — немного затемнены.
3. Третий вариант — включение всех ламп сразу — в положении “вкл” находятся обе клавиши — тогда комната получает максимум освещения.

Некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Как устроен выключатель двухклавишный

Проведем краткий обзор и создадим у вас  общее представление о данном механизме, а заодно проведем подготовку к подключению. В собранном виде выключатель имеет привычный для нас вид, снаружи рамка и клавиши, а вот внутри, то что нас сейчас будет интересовать.

Нам нужно добраться до  рабочего механизма, так как  с ним будут производиться основные манипуляции. Снимаем защитные пластиковые элементы. С помощью плоской отвертки отсоединяем клавиши, для этого их необходимо с боку или сверху аккуратно  поддеть. На некоторых выключателях для этих целей предусмотрены специальные выступы.

 Далее отсоединяем рамку. Как правило, рамки на разных выключателях крепятся двумя стандартными методами, с помощью винтов или защелок. В нашем примере крепление выполнено на защелках.

Снимается рамка очень просто, защелки легко отстегивается руками.

Если на вашем выключателе рамка крепится по другому, то они как правило это диагонально расположенные винты. Откручиваем их и снимаем рамку.

Механизм подготовлен к подключению.

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установкивыключателя спускаете второй кабель. Для одноклавишника он должен бытьдвухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуютизначально закладывать в штробу трехжильный. Хотя для простого выключателясвета третья жила и не нужна (она останется незадействованной), однако вбудущем, вы легко сможете заменить одноклавишный выключатель на двухклавишныйили проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилыподписываются как L и L1.

• L1 – эта же фаза, но уже уходящая на светильник

Далее подключается сам выключатель. Для этого его нужноаккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, чтовам необходимо в разрыв фазного проводника установить этот самый одноклавишник,который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идетцельный кабель питания. Вам нужно разрезать только фазу на этом кабеле ивставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, чтораспаечная коробка как промежуточное звено, для многих здесь вносит некоторуюпутаницу.

Жилу L подключаете наверхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху иснизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 влюбые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,то “L” – это приходящая фаза, а “1” –уходящий провод на лампочку.

Осталось проложить кабель на светильник и соединить всепровода в распредкоробке под потолком. Для светильника также используетсятрехжильный ВВГнг-Ls 3*1,5мм2.

Даже если у вас плафон или корпус не имеет металлическихдеталей, все равно тяните туда 3-х жильный кабель.

Жилы кабеля подписываются следующим образом:

Подключаете светильник, люстру или одиночный патрон лампочки согласно схеме.

Планирование будущего освещения

Перед тем как установить выключатель, нужно учесть очень много особенностей: нюансы квартиры, особенные идеи для будущего освещения, места планируемого расположения источников света, положение самого выключателя, местонахождение распределительного щитка для питания сети.

При планировании освещения создаётся трассировка, в которой видны места прокладки кабеля. При этом учитываются различные препятствия, такие как окна, отопительные трубы, различные крепления в стенах.

Стоит помнить и о кабелях, которые идут к другим потребителям электроэнергии в квартире. При разработке схемы монтажа и перед тем как установить выключатель, нужно подобрать подходящее сечение провода, в зависимости от планируемой нагрузки электрической сети. Материал изоляции тоже должен быть подобран с учётом всех особенностей стены и её материала. Ни в коем случае не используйте самопальную проводку, которая не соответствует принятым нормам. Она является очень опасной в эксплуатации и может стать причиной возгорания.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

  Контактные зажимы

    Важным узлом любого выключателя являются контактные зажимы, служащие для подключения выключателя к электрической цепи. Используются как винтовые, так и безвинтовые зажимы. Требования к различным конструкциям контактных зажимов и их рисунки содержатся в комплексе стандартов ГОСТ 31195 (до января 2014 года действовал комплекс стандартов ГОСТ Р 50043). Требования безопасности к контактным зажимам установлены в ГОСТ Р 51686.1-2000. Общие требования к контактным соединениям – в ГОСТ 10434-82. В данном стандарте также содержатся рекомендуемые крутящие моменты при затягивании винтов контактных зажимов при использовании тарированных отверток.

    Следует иметь в виду, что винтовые зажимы, в которых конец винта проворачивается по жиле, иногда нарушают целостность подключаемого проводника вплоть до его разрушения.  В ГОСТ 10434-82 содержатся ограничения на использование таких зажимов. Во втором абзаце п. 2.3.3. данного нормативного документа записано: «Для проводников сечением до 1,5 мм2 не допускается применять винтовой зажим, конец винта которого проворачивается по жиле». Поэтому предпочтение стоит отдать винтовым зажимам с прижимной пластиной (винт воздействует на проводник через прижимную пластину), с крепежной головкой (проводники прижимаются либо непосредственно головкой винта или через дополнительные шайбы). Требования к винтовым зажимам установлены в части 2.1 комплекса стандартов ГОСТ 31195.

    Выключатель на Рис. 2.2 имеет винтовые зажимы, в которых конец винта проворачивается по жиле. У данного конкретного выключателя Legrand Mosaic качество изготовления винтов высокое и они не деформируют подключаемые проводники. Но если винт потерялся и его заменили на обычный, то он может свободно «перекусить» медный проводник сечением 1,5 мм2. Иногда встречаются выключатели из серии «дешевых подделок», в которых контактные зажимы просто «откусывают» присоединяемые проводники. Необходимо следить за тем, что бы первый виток резьбы у винтов, используемых в таких зажимах, не имел чрезмерно острые кромки.

    У выключателя на Рис. 2.3 подключаемые провода прижимаются к контактной площадке головкой винта через специальную шайбу с «ушками», не позволяющими выпасть проводникам из зажима.

    Выключатели с безвинтовыми контактными зажимами очень удобны при монтаже и эксплуатации. Контакт обеспечивается пружиной, прижимающей подключаемый проводник к контактной площадке. Но, контакт будет надежным только в случае применения качественных выключателей, изготовленных проверенными временем изготовителями. Кроме того необходимо использовать проводники только тех сечений, на которые данный зажим рассчитан. И самое важное – освободить подключаемый проводник от изоляции на указанную на выключателе длину. Требования к безвинтовым зажимам содержит часть 2.2 комплекса стандартов ГОСТ 31195.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Подключение одноканальных выключателей

Все выключатели, в соответствии с ПУЭ и здравым смыслом, «врезаются» в фазный питающий провод. Проще всего это реализуется с обычным одноклавишным прибором, имеющим всего два контакта для подключения проводов. К одному контакту подсоединяется приходящая от распределительной коробки «фаза», к другому – провод, идущий непосредственно к управляемому световому прибору.

В редких случаях в конструкции одноклавишного выключателя предусматривается третья клемма, предназначенная для подключения заземления. Определить ее несложно – она в обязательном порядке маркируется специальным значком «Земля».

Подготовка электрических проводов

Подготовка проводов различается в зависимости от разновидностей электрических устройств, которые необходимо подключить к выключателю. Если монтируется люстра с несколькими лапочками, от которых исходит по паре проводов, то подключение может производиться в зависмости от желаний хозяина квартиры.

В современных осветительных приборах подготовка проводов, как правило, уже произведена на заводе-изготовителе по стандартной схеме соединения. При необходимости внесения корректировок в комбинации подключения лампочек придётся заняться разборкой люстры.

Обычно в установочном коробе находится три провода. Оптимальная их длина должна составлять около ста миллиметров. Концы проводов нужно зачистить на расстояние около сантиметра.

Если подключается модульный выключатель люстры, который в своей конструкции имеет две отдельные клавиши, нужно подумать о питании обеих его частей. Для этого производят перемычку из провода, которая соединяет две части электрического устройства.

Подключение многоканальных выключателей

Двух-, трех- и четырехклавишные устройства имеют большее количество клемм или зажимов для подключения проводов (соответственно – три, четыре и пять). Но один из зажимов – непременно общий для всех групп; именно к нему и подключается питающий фазный провод. По своей сути, многоканальный выключатель – это тройник, имеющий один вход и несколько (два, три, четыре…) выходов. К входу подключается «фаза», к выходам – управляемые прибором линии освещения.

Многоканальные выключатели очень редко снабжаются клеммами для подключения заземления – в основном они предусматриваются в приборах, предназначенных для монтажа на улице или в помещениях с повышенной влажностью. А вот входные и выходные клеммы в обязательном порядке маркируются. (Кстати, купить клемму можно в нашем интернет-магазине).

Установочные коробки

    Выключатели и переключатели устанавливают в специально предназначенные для этих целей установочные коробки. Требования к коробкам установлены в ГОСТ 8594-80 и комплексе стандартов ГОСТ Р 50827. Промышленность выпускает большой ассортимент различных установочных коробок: для замоноличивания к кирпичные и бетонные стены, для гипсокартонных перегородок и другие.

21.06.2014 г.

    К Части 1 статьи

    К ОГЛАВЛЕНИЮ (Все статьи сайта)

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайтевнимание на положение клавиши при включении и отключении света.

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо прощедотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. Тоже самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласноеправило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой ипроизводителем изделия.

Схема подключения выключателя в монтажном коробе

В монтажный короб обычно проводится двойной провод из щитка распределения. При этом фаза помечается красным цветом, а ноль – синим. На каждую группу осветительных приборов из монтажного короба также прокладывается два провода. При этом нулевой провод каждой группы подсоединяется к нулевой жилке, идущей из распределительного щитка. Фазу же подсоединяют к проводу из трёх жил, идущему к выключателю. Следуя схеме две другие жилы нужно подключать к свободным концам проводов, которые подходят к световым приборам.

Что выбрать?

Ответ прост: на ваш вкус, что больше подходит именно вам. Если же не можете решиться, что выбрать, то вот несколько доводов за каждый из вариантов.

1. Если вы делаете или только задумали ремонт с заменой электропроводки – сразу прокладывайте кабели с нулевым проводом до выключателей.
   Во-первых, если вам захочется поставить рядом розетку (а такое нередко бывает) – не придётся штробить всю стену до распредкоробки.
   Во-вторых, это позволит легко использовать как выключатели «с нулём», так и различные WiFi-реле для коммутации различных нагрузок (и необязательно освещения). Кроме того, выключатели «с нулём» по понятным причинам работают более устойчиво.
   Немаловажный плюс – такие выключатели часто рассчитаны на более мощную нагрузку, и чуть умнее (например, они умеют считать потреблённую мощность).
2. Если ремонт уже сделан (или вам просто не до него), а к выключателям подведены только «фаза» и вывод (выводы) на светильник (светильники) – то выбора нет, используйте выключатели «без нуля» от сети или на батарейке.
3. Если электропитание в вашем регионе нестабильно – лучше всего использовать версию «без нуля» с питанием от батарейки.
   Дело в том, что оба вида «умных» выключателей потребляют (хоть и совсем немного) электроэнергии, и всегда подключены к сети (кроме батареечного варианта). А значит, они подвержены и нарушениям работы в сети (перепады питания – импульсные и статические, отключения электроэнергии), и могут сами пострадать от них.
   Как уменьшить этот риск, читайте в нашей статье Простая электрозащита в доме.

Принцип работы выключателя

Попробуем разобраться в работе автоматического выключателя на примере обычного одноклавишного прибора. Выключатель помещается в разрыв фазного кабеля, который соединяется с осветительным прибором. Под одноклавишный выключатель в электрической проводке предусмотрено два провода. Один транспортирует электрический ток из электрощитка, он всегда под напряжением, второй – доставляет ток конечному потребителю, то есть осветительному прибору. При нажимании клавиши контакты соединяются, напряжение поступает к лампам, вследствие чего они загораются. Возвращение клавиши в обратное положение вызывает размыкание электрической цепи, контакт разбивается, лампа гаснет из-за отсутствия тока.

Полезные советы

1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование — так называемый диммер.
5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Для чего в выключателе разрывается фаза

Разрыв провода с фазой производится в первую очередь для удобства ремонта и замены перегоревших источников света. Для этой операции достаточно лишь отключить выключатель, а не вырубать питание во всём доме.

При путанице проводов и разрыве нулевого провода вместо фазы, стоя на полу или металлической лестнице, при прикосновении к части патрона, подключённого к фазе и проводящего электрический ток, можно получить электроудар. Поэтому, нужно особенное внимание уделять подготовительным операциям и внимательно монтировать выключатель с двумя клавишами. Как подключить его, уже известно и не должно вызывать особых проблем.

При проведении любых электрических работ, прежде всего, нужно помнить о технике безопасности и строго ей следовать. Следуя ей, можно усовершенствовать электрическую схему любого помещения и адаптировать освещение под конкретные задачи.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Как разобрать выключатель света

Для замены электропроводки или по причине какой-либо неисправности порой необходимо снять выключатель света. Работа эта несложная в исполнении, но требующая внимательности и четкого следования правилам. Особое внимание следует уделить безопасности, обесточив электрическую сеть в квартире или частном доме перед тем, как снять выключатель.

Блок: 1/4 | Кол-во символов: 339
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Блок: 2/3 | Кол-во символов: 1502
Источник: https://www.asutpp.ru/kak-razobrat-vyklyuchatel-sveta.html

Действия при неисправности

Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.

Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.

Блок: 2/4 | Кол-во символов: 914
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя.  статью: → «Проверка автоматических выключателей».

Блок: 3/12 | Кол-во символов: 1064
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Блок: 3/3 | Кол-во символов: 371
Источник: http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Блок: 4/7 | Кол-во символов: 830
Источник: http://DekorMyHome.ru/remont-i-oformlenie/razborka-vykluchatelia-dlia-sveta-svoimi-rykami-poshagovyi-process.html

Ремонт выключателя

Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.

Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.

При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.

Блок: 4/5 | Кол-во символов: 424
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Процесс разборки выключателя

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае можно воспользоваться мультитестером или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или заземлению. В выключателе их нет, надо его найти или в распредкоробке или в розетке, т.е. в другом месте. По этому удобней пользоваться индикаторной отверткой. Перед тем, как выполнять любые электромонтажные работы, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в электрощите и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

1. Вытянуть рукой;
2. С помощью отвертки.

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

• винтовые зажимы;
• пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Блок: 2/3 | Кол-во символов: 5205
Источник: http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html

Подключение выключателя. Видео

Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.

Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.

Блок: 5/5 | Кол-во символов: 416
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Блок: 2/5 | Кол-во символов: 821
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой.  Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом  «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

• двухклавишный – «L», «1», «2» или «1», «2», «3»;
• трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Блок: 3/5 | Кол-во символов: 3664
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

• снять клавиши — здесь различий от других марок устройств нет;
• демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

• винтами, которые просто выкручиваются отверткой;
• специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Блок: 8/12 | Кол-во символов: 1811
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Блок: 11/12 | Кол-во символов: 710
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Типичные ошибки в работе

Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.

Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи. Нам важно ваше мнение:

Блок: 12/12 | Кол-во символов: 677
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Кол-во блоков: 19 | Общее кол-во символов: 19630
Количество использованных доноров: 6
Информация по каждому донору:

1. http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/: использовано 4 блоков из 12, кол-во символов 4262 (22%)
2. http://DekorMyHome.ru/remont-i-oformlenie/razborka-vykluchatelia-dlia-sveta-svoimi-rykami-poshagovyi-process.html: использовано 1 блоков из 7, кол-во символов 830 (4%)
3. http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html: использовано 2 блоков из 3, кол-во символов 5576 (28%)
4. https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html: использовано 4 блоков из 5, кол-во символов 5325 (27%)
5. https://www.asutpp.ru/kak-razobrat-vyklyuchatel-sveta.html: использовано 1 блоков из 3, кол-во символов 1502 (8%)
6. https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html: использовано 3 блоков из 4, кол-во символов 2135 (11%)

Выключатель с подсветкой и все, что с ней связано

Если ежедневные поиски выключателя в тёмной комнате отбирают немало времени и нервов, а перенести его в более удобное место не представляется возможным, то решить проблему можно с помощью подсветки, которая точно укажет местоположение клавиш включения света. На практике это реализуется путём добавления светодиода в имеющийся выключатель своими руками или через замену на аналогичный выключатель с подсветкой со встроенной неоновой лампочкой.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1.

Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Кстати, если из светильника выкрутить лампу или она перегорит, то подсветка работать перестанет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора:

Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2).

В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Подсветка с применением неоновой лампы

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями.

Основное преимущество неоновой лампочки – чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА. Это позволяет устанавливать ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со схемой на светодиоде, данный вариант более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. ч. Именно поэтому выключатели с подсветкой, в которых используется неоновая лампа, нашли более широкое практическое применение.

Подключение одноклавишного выключателя с подсветкой

Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.

1. Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
2. Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
3. Демонтировать выключатель со стены и отсоединить провода.
4. В зависимости от формы и размеров корпуса определить место установки светодиода.
5. В обозначенном месте просверлить отверстие диаметром 5 мм.
6. К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
7. Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
8. При необходимости собранную конструкцию удлинить проводами.
9. С помощью суперклея закрепить светодиод в отверстии.
10. Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
11. Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
12. Произвести монтаж готового выключателя со светодиодом в обратной последовательности.

Если планируется использовать готовое изделие, то с 4 по 9 пункту пропускаются.

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.

Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Возможные будущие проблемы

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В первую очередь это касается светодиодных ламп, внутри которых установлен электронный блок – драйвер. Из-за наличия подсветки, на цоколе выключенной LED-лампы присутствует небольшой потенциал, оказывающий влияние на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут проявляться по-разному, а именно:

• в виде неприятного мерцания;
• в виде тусклого свечения светодиодной лампы;
• подсветка вовсе может не работать с некоторыми моделями LED-ламп – их драйвер разрывает электрическую цепь.

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В противном случае следует быть готовым устранять негативное мерцание и тусклое свечение.

Беспроводной выключатель освещения: его особенности и монтаж

Содержание статьи:
Беспроводной выключатель освещения: устройство и принцип работы
Преимущества и недостатки беспроводного выключателя света
Разновидности беспроводных выключателей
Беспроводной выключатель своими руками: как установить

Основным преимуществом такого устройства, как беспроводной выключатель освещения, считается отсутствие необходимости долбить стены и прокладывать к нему провода – по сути, его можно установить в любом месте с минимальными повреждениями, если не сказать вообще без повреждений декоративной отделки стен. Но кроме этого достоинства, беспроводные выключатели обладают и другими преимуществами, о которых мы и поговорим в этой статье. Мало того, вместе с сайтом stroisovety.org мы разберемся с устройством и принципом работы беспроводных выключателей и способом их установки.

Беспроводной выключатель света фото

Беспроводной выключатель освещения: устройство и принцип работы

По большому счету, беспроводной выключатель света устроен достаточно просто, и новой в его принципе работы является только сама область применения – по сути, это радиоуправляемая модель, в которой сам выключатель является всего-навсего передатчиком сигнала. Естественно, раз имеется передатчик, вполне логично предположить, что должен быть и приемник – он устанавливается непосредственно на линии электропередачи, которая обеспечивает поставку энергии к управляемому таким выключателем осветительному прибору. Рассмотрим некоторые особенности этих двух составляющих частей выключателя.

1. Приемник, или, как его называют, актуатор – говоря на простом языке, это радиоуправляемое реле, которое при получении соответствующего сигнала замыкает цепь электропроводки освещения. Устанавливается это реле либо в непосредственной близости от светильника, либо в любом другом месте, которое не выпадает из зоны действия передатчика. Устройство это небольшое, и его вполне реально поместить в самом осветительном приборе, к примеру, в люстре он размещается очень хорошо. Если говорить о точечных светильниках, то, как правило, его закладывают за подвесной потолок. Как вариант, можно рассмотреть монтаж актуатора в распределительную коробку – в этом случае ее нужно подбирать заведомо увеличенного размера.
2. Выключатель (передатчик). Его основная особенность заключается в наличии небольшого генератора энергии, который вырабатывает электричество при нажатии на клавишу выключателя – этот энергетический импульс перерабатывается в радиосигнал, который и улавливает приемное устройство. Такие модели выключателей стоят достаточно дорого – более дешевый их вариант предусматривает использование миниатюрной батарейки. Автономный источник энергии применяется и в случае с электронными сенсорными беспроводными выключателями света, в которых управление осветительными приборами осуществляется с помощью сенсорной панели.

   Беспроводной сенсорный выключатель света фото

Вот так обстоят дела с устройством и принципом работы подобных выключателей света. Несмотря на кажущуюся простоту, такой выключатель является высокотехнологичным устройством, в работе которого задействованы пусть миниатюрные, но все же очень сложные электронные схемы.

Преимущества и недостатки беспроводного выключателя света

В плане недостатков это устройство можно вообще назвать идеальным – все требования, возлагаемые на него современными людьми, выполняются достаточно хорошо и стабильно. Достоинств у беспроводного выключателя немного, но они существенные, и переоценить их достаточно сложно. Как и говорилось выше, самым главным из положительных моментов, которыми обладают беспроводные выключатели, является отсутствие в необходимости прокладки отдельной ветки провода непосредственно к самому выключателю. Но кроме него, можно выделить и еще массу преимуществ.

1. Возможность организации централизованного управления всеми осветительными приборами в доме или в квартире – именно за это качество они полюбились создателям систем «умный дом». Все, что для этого нужно, это установить и подключить к системе стационарный или мобильный пульт дистанционного управления, с которого можно управлять не только включением и выключением отдельных светильников, но и регулировать их освещенность.
2. Очень большой радиус действия, и стены этим устройствам не являются помехой. Что это дает? Вспомните о проходном выключателе, для установки которого необходимо много кабелей – беспроводной настенный выключатель решает подобные проблемы в два счета.
3. Безопасность. Этот момент касается в большинстве случаев семей, в которых подрастают любопытные дети – даже если они разберут это устройство и влезут в него руками, то ничего страшного не произойдет. Токи, вырабатываемые выключателем, можно назвать мизерными и не опасными.

   Беспроводной выключатель с пультом фото

В качестве небольшого и несущественного недостатка можно выделить единственное «но» (но оно не оказывает влияния на рабочие характеристики выключателей подобной конструкции) – это его стоимость, которая на сегодняшний день доступна далеко не каждому человеку. За один комплект (передатчик и приемник) придется выложить не менее 30$, и это не считая работ по установке. Теперь смотрите сами – сколько у вас в квартире осветительных приборов? То-то и оно.

Разновидности беспроводных выключателей

Беспроводной выключатель большим разнообразием видов не отличается, и классифицировать это устройство можно всего по трем признакам: по способу управления, возможности регулировки освещенности и по количеству светильников, которыми они могут управлять.

1. По способу управления различают выключатели с механическими кнопками и электронные, включение которых осуществляется нажатием сенсорной клавиши. Также можно выделить в отдельную группу беспроводной выключатель с пультом дистанционного управления – он в значительной мере расширяет возможности данного устройства, но на практике оказывается редко востребованным. Согласитесь, носить его постоянно с собой никто не станет, а когда в нем появляется необходимость, то по известному закону его под рукой не оказывается.
2. Возможность регулировки освещенности – в большинстве случаев эта возможность появляется благодаря приемному устройству, в котором дополнительно размещается диммер. Естественно, сам процесс регулирования потока света производится на выключателе – делается это длительным нажатием на определенную кнопку или клавишу.
3. Количество управляемых светильников. Здесь все, как и с выключателями обычного типа – они могут быть рассчитаны на одну, две или три группы осветительных приборов. Следует понимать, что, по сравнению с одинарным беспроводным выключателем, двойной обойдется в несколько раз дороже.

   Беспроводной выключатель освещения фото

По большому счету, здесь нет ничего нового, кроме возможности объединить все эти устройства в единую сеть посредством центрального пульта управления или компьютера. В последнем случае посредством специальной программы можно даже наладить автоматический контроль над работой домашнего освещения.

Беспроводной выключатель своими руками: как установить

Легкая установка – это еще одно преимущество устройств данного типа. Пусть маленькое, но оно позволяет самостоятельно, без помощи специалистов-электриков, произвести монтаж беспроводного выключателя. Чтобы проще было понять суть проведения подобных работ, представим их в виде простой последовательности из двух этапов работ.

1. Установка приемника, который, по сути, и является выключателем. В принципе, здесь сложного ничего нет – в зависимости от количества управляемых групп светильников, приемник может иметь от двух до четырех выходящих из устройства проводов. Один из них является входом, а все остальные выходами – если речь идет о двойном выключателе, то выходных проводов два. Чтобы установить такое устройство, понадобится разорвать фазу, подающую питание на светильник и просто включить данный прибор последовательно в цепь. Если речь идет о двух группах, то здесь все точно так же, как и у обыкновенного выключателя – общий ноль идет на все светильники, а фаза разветвляется в выключателе и подается отдельно на каждую группу освещения.

   Как подключить беспроводной выключатель фото

2. Что касается самой кнопки управления, которую принято называть выключателем, то ее монтаж вообще производится элементарно просто. Посредством коронки в стене высверливается отверстие, в которое устанавливается стандартный пластиковый подрозеткник. Дальше все, как и в процессе установки обычного выключателем, за исключение того, что в случае с беспроводным устройством, провода здесь не нужны – просто закрепили кнопку в коробочке и, как говорится, дело с концом.

Как видите, все достаточно просто, и глубоких познаний в электротехнике для того, чтобы решить вопрос, как подключить беспроводной выключатель, иметь не нужно – вполне достаточно базовых знаний и понимания того, как движется в цепи электрический ток. В общем, если подводить итоги, то смело можно утверждать, что беспроводной выключатель является полезным устройством (в некоторых случаях без него даже обойтись достаточно сложно), но он еще не вышел на тот уровень, когда вещь становится общедоступной. В этом отношении он, конечно, проигрывает стандартным устройствам данного типа.

Автор статьи Александр Куликов

Как работает выключатель света?

В большинстве комнат вашего дома есть один или несколько настенных выключателей, используемых для управления осветительными приборами или электрическими розетками. Наши встраиваемые светильники, подвесные светильники, люстры и настенные бра обычно включаются и выключаются с помощью настенного переключателя, который обычно находится рядом с дверным проемом. В комнатах без установленных осветительных приборов этот настенный выключатель может управлять розеткой, к которой подключен торшер. Обычно мы не особо задумываемся о самом выключателе, но кое-что знаем о том, как работают настенные выключатели, и о различных типах доступных выключателей. это важно, если вы хотите отремонтировать или заменить систему.

Есть только три вида настенных выключателей, которые используются для управления осветительными приборами: простой однополюсный (ВКЛ / ВЫКЛ) переключатель, трехпозиционные переключатели и четырехпозиционные переключатели. Каждый из этих типов имеет разные стили работы, включая тумблер, качельку и кнопку. Они также могут быть доступны в виде переключателей диммерного типа, которые позволяют изменять уровень освещенности осветительной арматуры. Важно выбрать переключатель, обеспечивающий нужную вам функцию.

Однополюсные переключатели (ВКЛ / ВЫКЛ)

Однополюсный выключатель — это выключатель, который просто выключает или включает свет с одной стены.По этой причине их иногда называют коммутаторами с одним расположением. Однополюсный переключатель легче всего идентифицировать по маркировке ВКЛ / ВЫКЛ, напечатанной на рычаге переключения переключателя; ни на одном другом переключателе нет такой маркировки.

С технической точки зрения этот простой переключатель ВКЛ / ВЫКЛ известен как однополюсный однопозиционный переключатель (SPST). Однополюсный означает, что к нему можно подключить только один горячий провод. Одноходовой означает, что когда вы переворачиваете уровень, он подключается только к одному другому исходящему проводу — проводу, идущему к осветительной арматуре.

В однополюсных переключателях внутри переключателя есть подпружиненный металлический затвор, который открывает и замыкает электрическую цепь, ведущую к осветительной арматуре. Когда вы переключаете уровень в положение ON, ворота закрываются, замыкая цепь и позволяя току течь через переключатель и далее к осветительной арматуре. Когда вы переводите тумблер в положение «ВЫКЛ.», Шлюз открывается, прерывая поток энергии к осветительной арматуре.

Для внутреннего шлюза на коммутаторах используются разные конструкции.Старые типы являются чисто механическими, с металлическим рычагом, управляемым пружинами. Эти типы могут изнашиваться, поскольку пружины теряют свою упругость. В выключателях нового типа может использоваться пузырек с ртутью внутри для проведения электричества. Эти типы не имеют характерного «щелчка» при повороте рычага, и они значительно более долговечны, чем механические щелчковые переключатели. Иногда они продаются как «тихие» переключатели, они значительно дороже, но они редко изнашиваются.

Трехходовые переключатели

Трехпозиционный переключатель используется, когда вы хотите управлять осветительной арматурой из двух мест на стене, например, вверху и внизу лестницы, с обоих концов коридора или с двух входных дверей в большой комнате.Этот переключатель не имеет маркировки ВКЛ / ВЫКЛ на рычаге.

Помимо зеленого винта заземления, трехпозиционные переключатели имеют три винтовые клеммы, которые выполняют самые разные функции в зависимости от того, где переключатель расположен в конфигурации схемы. Один винтовой зажим темного цвета, называемый common , подключен к горячему проводу, который либо подает питание на переключатель от источника питания, либо подключен к горячему проводу, который подает питание на осветительную арматуру.Две другие винтовые клеммы более светлого цвета (обычно из латуни), и они подключаются к паре проводов, называемых путешественников , которые проходят между двумя переключателями.

Внутри трехпозиционный переключатель имеет механическую конфигурацию в форме буквы «V». Точка V — это клемма, к которой подключается горячий провод, идущий от вашей сервисной панели (линейный провод) или ведущий к осветительной арматуре (провод нагрузки). Два бегущих провода, проходящие между двумя переключателями, подключены к клеммам с ходовым винтом, соединенным с открытыми рычагами на V.

По сути, это означает, что есть два возможных пути, по которым электричество может течь к осветительной арматуре, и путь считается полным, когда два рычага настенного переключателя находятся в одном и том же положении — оба вверх или оба вниз. Когда рычаги находятся в разных положениях, пути нет, и светильник остается темным. Эта конфигурация позволяет любому из настенных переключателей включать или выключать светильник в любое время.

С технической точки зрения трехпозиционный переключатель известен как однополюсный двухпозиционный переключатель (SPDT).Однополюсный, опять же, означает, что к нему подключен только один «горячий» провод. Но к этому переключателю также подключены два других провода, и термин «двойной ход» означает, что поворот рычага переключает электрический путь вперед и назад между двумя другими исходящими бегущими проводами, которые проходят между двумя переключателями.

Четырехходовые переключатели

Четырехпозиционный переключатель используется, когда вы хотите управлять осветительной арматурой из трех или более мест. Многим домам такая конфигурация не нужна, но в большом доме с большой комнатой или просторной открытой планировкой может оказаться полезным управлять потолочным светом из трех или более мест.Например, большой потолочной люстрой можно управлять с помощью одного переключателя на главном входе, другого — у проходной двери, ведущей в пристроенный гараж, и третьего переключателя, расположенного в конце коридора, ведущего в спальни. Или, в длинном коридоре, может быть полезно управлять освещением прихожей с помощью переключателей, расположенных возле каждой двери спальни.

Четырехпозиционный переключатель используется вместе с парой трехпозиционных переключателей — один расположен на переднем конце цепи, где питание поступает от источника, а второй — в точке, где питание поступает на осветительную арматуру.Между двумя трехпозиционными переключателями находится один или несколько четырехпозиционных переключателей.

Визуально четырехпозиционный переключатель можно определить по четырем винтовым клеммам на корпусе переключателя (в дополнение к зеленому винту заземления). Технически четырехпозиционный переключатель известен как двухполюсный двухпозиционный переключатель (DPDT). Это означает, что к нему от источника питания подключены два горячих (или потенциально горячих) провода, которые в данном случае являются бегущими проводами, идущими от вышестоящего переключателя в конфигурации схемы.Элемент с двойным ходом обеспечивается двумя бегунками, которые проходят от четырехпозиционного переключателя к следующему переключателю.

Понимание того, как именно четырехпозиционный переключатель и два трехпозиционных переключателя работают вместе для управления осветительной арматурой из всех трех мест, может быть непросто визуализировать. По сути, четырехпозиционный переключатель можно рассматривать как имеющий X-образный внутренний механизм, который переключает электрический путь туда и обратно между уже установленными путями между двумя трехходовыми переключателями.Таким образом, он может изменить направление пути, которое завершено, чтобы прервать прохождение тока (тем самым выключив осветительную арматуру), или изменить направление пути, которое прервано, чтобы завершить цепь (тем самым включив светильник). Другими словами, четырехпозиционный переключатель служит для открытия закрытого электрического пути или закрытия открытого пути.

Две вещи, которые следует запомнить

Если вы хотите заменить один из существующих переключателей новым переключателем, переключателем таймера или переключателем яркости, новый элемент управления должен иметь те же функции, что и переключатель, который он заменяет.То есть однополюсный настенный выключатель требует однополюсного диммера или таймера, а трехпозиционный настенный выключатель требует трехпозиционного диммера или таймера. Однако четырехпозиционные диммеры и таймеры в настоящее время недоступны. В конфигурациях четырехпозиционного переключателя вы можете заменить один или оба трехпозиционных переключателя диммером или таймером, но четырехпозиционный переключатель должен оставаться простым тумблером.

Во-вторых, важно помнить, что питание в цепи переключателя никогда не отключается полностью, если только вы не отключите питание с помощью автоматического выключателя.Тот факт, что настенный выключатель выключен, а осветительный прибор не светится, не означает, что на провода не подается питание. Лучше всего всегда выключать автоматический выключатель, даже если вы просто заменяете одну или две лампочки. Это исключит возможность того, что кто-то может включить питание прибора, щелкнув настенный выключатель.

Как работают беспроводные переключатели света?

Расположение выключателей очень важно.

Они должны быть доступны для всех в вашем доме, а в идеале — в таком месте, где вам не нужно заходить в темное пространство, чтобы добраться до них.

Если до ваших выключателей не так просто добраться, есть современное решение — беспроводные выключатели света.

Эта инновационная технология предлагает несколько преимуществ по сравнению с традиционным выключателем света.

Беспроводной выключатель света является полностью беспроводным и использует радиосигнал, чтобы включить или выключить свет. Некоторые модели питаются от батарей или солнечной энергии, но большинство из них — автономное, использующее кинетическую энергию.

В этой статье я объясню вам:

• Что такое беспроводной коммутатор с автономным питанием
• Принцип работы переключателя беспроводной сети
• Как установить беспроводной коммутатор

Что такое беспроводной коммутатор с автономным питанием?

Действительно, разгадка кроется в названии.Беспроводной коммутатор с автономным питанием — это полностью беспроводной коммутатор, который питается сам.

Ему не нужно физическое подключение к цепи, которую он контролирует, и не нужно подключаться к собственному источнику питания.

Самые дешевые беспроводные коммутаторы питаются от батарей. Так что технически они не имеют автономного питания, так как им нужны батареи.

Они не идеальны, потому что со временем вам придется заменять батареи, и вы не можете контролировать уровень заряда батареи.

Однажды он просто перестанет работать, что может быть неудобно.

Другой тип — на солнечной энергии. Они не слишком распространены, но предоставляют другой способ питания коммутатора без проводов, просто используя окружающий свет и преобразуя его в мощность, как это делают многие калькуляторы.

Однако наиболее распространенным и лучшим типом беспроводного переключателя с автономным питанием является кинетический.

Они используют простую кинетическую энергию, так что когда вы нажимаете переключатель пальцем, модуль собирает кинетическую энергию движения и преобразует ее в электричество для питания передатчика.

Количество вырабатываемой энергии минимально. Тем не менее, этого достаточно для работы передатчика, поскольку это простой радиочастотный сигнал. Следовательно, беспроводной коммутатор будет работать до тех пор, пока выдержат внутренние механические детали — большинство производителей заявляют, что от 50 до 60 лет.

Как работает беспроводной переключатель света?

Итак, теперь мы знаем, как они питаются. Что они делают с этой силой, чтобы управлять вашим светом?

Коммутаторы беспроводной связи используют радиосигналы.Коммутатор имеет передатчик и поставляется с приемником.

Приемник обычно устанавливается в осветительной арматуре. Тем не менее, в этом нет необходимости — его можно подключить в любом месте цепи между источником питания и плюсом осветительной арматуры.

Простая альтернатива осветительной арматуре, если вы не хотите возиться со стенами, — это добавить приемник к существующему переключателю света, который управляет светильником — просто снимите панель и подключите ее за ней.

Вы также можете получить приемник, который подключается к розетке, если вы используете лампу или любое другое устройство, которым вместо этого хотите управлять с помощью переключателя.

Когда вы нажимаете переключатель, он посылает радиосигнал от передатчика к приемнику, включая или выключая свет в соответствии с командой.

Это потому, что приемник действует как переключатель. Когда он выключен, он разрывает цепь, поэтому питание не поступает на осветительную арматуру — он действует как стандартный выключатель света между ними.

Когда вы нажимаете выключатель, чтобы включить его, он повторно подключает цепь и подает питание на осветительную арматуру.

По сути, приемник — это просто замена традиционного выключателя света — вы просто переместили фактический элемент «выключатель», с которым вы взаимодействуете, на другое устройство, которое вы можете разместить в другом месте в комнате.

Как установить беспроводной выключатель света?

Есть два шага для установки беспроводного переключателя света — установка приемника и затем установка самого переключателя.

Установка беспроводного приемника

Начнем с приемника. Приемник будет иметь три провода и беспроводную антенну, которая может немного напоминать провод, поэтому будьте осторожны, чтобы не перепутать их.

У антенны не будет оголенных концов проводов для подключения к цепи, поэтому их будет легко отличить друг от друга.

Сначала я объясню это для осветительной арматуры, а затем поясню разницу между ее установкой в ​​углубление для выключателя.

Во-первых, выключите питание — никогда не связывайтесь с проводами, когда питание включено!

Затем отверните осветительную арматуру или выключатель света, на котором вы собираетесь установить приемник.

Подключите черный кабель питания и белую нейтраль приемника к существующим кабелям питания и нейтрали, ранее подключенным к арматуре или переключателю.

Красный кабель на приемнике соединяется с черным кабелем на штуцере. На этом вы закончили этот шаг — просто переустановите приспособление и добавьте лампочку.

Если вы заменяете настенный выключатель приемником, вам сначала нужно отметить, какой провод является плюсовым, а какой — отрицательным, к которому подключен выключатель.

Черный провод приемника необходимо подключить к плюсу, а красный — к минусу. Если вы не уверены, то не угадайте — обратитесь за помощью к профессионалу.

Следует отметить одно: если вы не знаете, как легко подключать провода, самый простой способ — использовать колпачок для проводов (Amazon).

Они дешевые, маленькие, и вам не нужно использовать припой или изоленту.

Установка переключателя беспроводной сети

Когда тяжелая работа сделана и вы установили приемник, самое время установить беспроводной переключатель.

Это намного проще, так как вам просто нужно прикрутить его к стене — и все.

Найдите наиболее удобное для вас место и прикрутите его — все, что вам понадобится, — это электрическая отвертка и спиртовой уровень.

Единственное небольшое соображение — это дальность действия, но это может стать проблемой только в том случае, если вы устанавливаете коммутатор в коммерческой собственности или живете в особняке.

Большинство беспроводных коммутаторов (Amazon) имеют радиус действия не менее 100 футов, часто намного больше — просто проверьте предел для того, который вы решите купить.

Вот где вам нужно опасаться покупать действительно дешевое оборудование в Китае или на других международных рынках.

Качество компонентов обычно далеко не такое хорошее.Таким образом, вы можете не получить надежный диапазон радиосигнала, который рекламируется.

Помните, что товары из Китая не регулируются таким же образом, поэтому они могут заявлять, что не соответствуют действительности в отношении эффективного диапазона.

Заключительные слова

Если вы хотите изменить расположение выключателей света в своем доме, их полное переподключение может оказаться дорогостоящим.

Беспроводные переключатели света — гораздо более экономичное решение, и их легко настроить.

И как только они будут установлены, нет необходимости менять батарейки — передатчик и приемник будут работать бесконечно.

Все, что вам нужно сделать, это сменить лампочку, а это произойдет через много-много лет, если вы купите светодиодные лампы.

У вас дома есть беспроводные выключатели света? Или ваши нынешние выключатели света неудобны?

КАК РАБОТАЕТ ВЫКЛЮЧАТЕЛЬ В ЦЕПИ

КАК РАБОТАЕТ ВЫКЛЮЧАТЕЛЬ В ЦЕПИ

Электрический выключатель — это устройство, которое прерывает поток электронов в цепи. Выключатели — это в первую очередь бинарные устройства: они либо полностью включены, либо выключены, а выключатели света имеют простую конструкцию.Когда переключатель выключен, цепь разрывается, и поток мощности прерывается. Цепи состоят из источника питания и нагрузки. Нагрузка — это устройство с питанием от источника энергии. Функция электрического переключателя заключается в регулировании тока между нагрузкой и источником питания. Источником энергии являются электроны, проталкивающие цепи. Напряжение — это сила или давление, прилагаемое источником питания. Источники питания должны иметь отрицательную и положительную конечную точку. Отрицательный вывод подключается к заряду, и электроны проходят через цепь.Нагрузка принимает ток и возвращает его через положительный вывод к источнику питания. В эту петлю вставлен электрический выключатель.

Функция

Электрические выключатели работают по базовой конструкции. Наиболее распространенными переключателями являются переключатели включения / выключения. Трехполосные и диммерные схемы схожи по конструкции. Трехходовые схемы состоят из двух отдельных переключателей, которые управляют одним и тем же устройством, а схема диммера контролирует только количество проходящего электричества.Электрические цепи работают, когда электричество может двигаться в непрерывном цикле. Электричество отключается, когда круг разрывается. Здесь на помощь приходит переключатель. Схема включения / выключения прерывает ток, когда он выключен. Current or loop завершает работу, когда находится в положении «включено».

Компоненты

Блок предохранителей — это источник питания в доме. Чтобы электрический выключатель работал, он должен быть подключен к блоку предохранителей и нагрузке. Кабель определенного типа используется для подключения источника питания к коммутатору и розетке питания, питающей нагрузку.Внутри этого изолированного кабеля есть три провода: горячий провод, нейтральный провод и заземляющий провод.

1. Hotwire подключается к одному из выводов коммутатора и к розетке питания нагрузки.
2. Нейтральный провод соединяет другую клемму с нагрузкой.
3. Провод заземления подключается к розетке.

Электрические контакты внутри переключателя соединяют две клеммы вместе. Ссылка подключений при включении переключателя. При выключении переключателя эти контакты размыкаются.Сила тока регулируется положением переключателя.

Существуют различные типы переключателей, такие как тумблеры, переключатели-джойстики, кнопочный переключатель и некоторые из них. Тумблеры и кнопочные переключатели — это обычные выключатели света, используемые в домашнем хозяйстве. Производитель кабелей Finolex Finoswitch предлагает ряд переключателей высочайшего качества. Они долговечны, выдерживают более 1000000 нажатий и имеют флуоресцентную полоску, которая светится в темноте и действует как ориентир.Приобретение продуктов хорошего качества всегда выгодно в долгосрочной перспективе.

Как определить неисправность переключателя света | Mr. Electric

Выключатели света легко принять как должное. Они используются тысячи раз за долгие годы, пока однажды они не начнут выходить из строя, и их потребуется заменить. Некоторые признаки плохого выключателя света очевидны. Например, если при щелчке переключателя слышен щелчок, треск или треск, очевидно, что переключатель неисправен, и пора заменить его новым.

Вы обеспокоены одним или несколькими выключателями света? Продолжайте читать, чтобы узнать, как диагностировать проблемы с переключателем света и что делать дальше.

Нужна помощь с переключателем света — быстро? Позвоните своему местному г-ну Electric

^® по телефону (844) 866-1367 для получения немедленной помощи.

Почему выходят из строя переключатели света?

Как и любой другой тип простой машины, выключатели света имеют несколько движущихся частей. Со временем они изнашиваются. Соединения могут ослабнуть, а пластмассовые детали сломаться.Когда-нибудь потребуется заменить каждый из ваших выключателей.

Четыре признака того, что пора заменить выключатель света

Когда вы вставляете новую лампочку в прибор, но выключатель все еще не включается, это явный признак того, что выключатель вышел из строя. Вот еще четыре признака того, что выключатель света вышел из строя.

1. Изящный светильник
   У всех нас был один выключатель света, который просто не работает. Иногда включается, иногда нет.Иногда перед включением мигает на секунду. А установка новой лампочки не устраняет мерцания. Если это происходит, значит, внутри переключателя света не выполняются надлежащие подключения, и пришло время установить новый переключатель.
2. Выключатель искры
   Иногда вы можете увидеть небольшую искру при выключении света. Это называется дугой нагрузки, которая возникает, когда соединения внутри переключателя света отрываются друг от друга. Однако, если есть большая искра , которая издает слышимый «щелчок», выключатель света вышел из строя.Если это произойдет, и вы увидите следы дыма или ожога, настало , определенно пора покупать новый выключатель света.
3. Переключатель шумит
   При правильной работе переключатели света не издают шума. Итак, если вы начинаете слышать щелчки, гудение или треск, исходящие от переключателя, что-то внутри переключателя работает неправильно. Пора заменить этот переключатель.
4. Переключатель теплый на ощупь
   При выключении диммера вы можете заметить, что он немного теплый на ощупь после того, как он некоторое время был включен.Это нормально. Тем не менее, не является нормальным для обычного тумблера , чтобы прогреться. Эти выключатели всегда должны быть прохладными. Если выключатель кажется теплым, пора заменить его.

Как использовать мультиметр для проверки выключателя света

Мультиметр — это портативное испытательное устройство, используемое для измерения электрического напряжения. Электрики и подрядчики используют их для устранения проблем с двигателями, приборами, цепями, источниками питания, системами электропроводки и т. Д. Вы можете использовать мультиметр, чтобы проверить, нормально ли работает выключатель света.

Для проверки переключателя света с помощью мультиметра:

1. Выключите автоматический выключатель, который подает питание на проверяемый выключатель света.
2. Снимите выключатель света.
3. Включите мультиметр и установите для него параметр «Непрерывность» или «Ом» (в зависимости от вашей модели).
4. Определите, какой у вас переключатель: однополюсный или трехпозиционный. Однополюсные переключатели имеют два боковых клеммных винта и могут иметь винт заземления рядом с одним из концов.Трехпозиционный переключатель будет иметь винт темного цвета («общая» клемма) и две нормальные боковые клеммы («дорожные»).
   1. Чтобы проверить однополюсный выключатель света, прикоснитесь одним проводом мультиметра к каждой из боковых клемм. Когда вы включаете переключатель, мультиметр должен показывать 1.
   2. Чтобы проверить трехпозиционный переключатель, поднесите один вывод мультиметра к общему винту, а другой провод прикоснитесь к одному из переходников. Когда вы включаете переключатель, мультиметр должен показывать 1.Затем прикоснитесь ко второму отведению к другому путешественнику, чтобы проверить его.

Если ваш коммутатор не прошел этот тест, его необходимо заменить.

5. Если у вас есть исправный выключатель света, осторожно установите его при выключенном питании. Не забудьте снова включить автоматический выключатель!

Положитесь на Mr. Electric, чтобы заменить неисправные переключатели

Замена переключателя может показаться достаточно простой задачей, но может оказаться сложной задачей, если вы не уверены в состоянии вашей проводки, электрической нагрузке на вашу систему или сроке последней работы, выполненной в этой части вашего дома.Если у вас есть КАКИЕ-ЛИБО сомнения, лучше всего назначить встречу с электриком, даже если вы установите «простой» выключатель. Не уверены, что готовы взяться за этот проект своими руками? Без проблем! Специалисты Mr. Electric готовы диагностировать и решить любые проблемы, с которыми вы сталкиваетесь с выключателями света. Готовы ли вы перейти на диммерные переключатели или, возможно, даже на умные переключатели света? С этим мы тоже можем помочь. Позвоните своему местному г-ну Electric сегодня по телефону (844) 866-1367 или запишитесь на прием онлайн.Интересно, как определить, что у вас плохой фланец унитаза? Г-н Рутер ^® Сантехника дает несколько советов, которые помогут вам решить эту проблему. Как еще одна компания Neighborly ^® , г-н Рутер является вашим надежным помощником по всем вопросам и вопросам сантехники.

Как заменить выключатель света

Фото: fotosearch.com

Благодаря простоте конструкции и функции, кажется, что выключатели света служат почти вечно, несмотря на ежедневное использование. Действительно, большинство из нас редко задумывается об этих скромных, трудолюбивых компонентах, но, безусловно, есть случаи, когда вы захотите их заменить.Возможно, вам просто нужен более красивый или более функциональный переключатель, или, может быть, переключатель работает, либо излучает искры, либо издает хлопок.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Какой бы ни была причина, по которой вы ищете способ замены выключателя света, вы, возможно, захотите вызвать электрика. В конце концов, как и при любом домашнем ремонте, в котором используется электричество, всегда разумно проявлять осторожность.Тем не менее, если вы соблюдаете основные меры безопасности, вы, вероятно, сможете самостоятельно заменить выключатель света, сэкономив хлопоты и расходы по найму профессионала. Скорее всего, ваш набор инструментов уже содержит необходимые инструменты, поэтому, помимо нового переключателя и следующих инструкций, вам понадобится всего лишь свободный час для завершения этого небольшого проекта.

Инструменты и материалы

Step 1

Прежде чем всерьез приступить к замене выключателя света, сначала перейдите к электрической панели и отключите электричество в комнате, где вы собираетесь работать.Если на выключателях в коробке нет маркировки, методом проб и ошибок определите, какой из них управляет цепью, в которой находится выключатель, который вы заменяете.

Для этого сначала включите переключатель. Если он контролирует потолочный светильник, убедитесь, что свет горит. Если он управляет розеткой, включите лампу в розетку и убедитесь, что она горит. Затем, один за другим, переключите каждый прерыватель и проверьте потолочный светильник или контрольную лампу, чтобы увидеть, не погаснет ли она. (Обратитесь за помощью к другу или члену семьи, чтобы избежать многократных поездок туда и обратно.)

После того, как вы определили правильный выключатель, переведите его в положение «выключено». Затем, чтобы убедиться, что на выключатель света нет электричества, снимите лицевую панель и держите бесконтактный датчик напряжения примерно на полдюйма от винтовых клемм выключателя. (Если вы используете другой тип измерителя напряжения, например мультиметр, следуйте инструкциям производителя.)

Если детектор не регистрирует ток, вероятно, безопасно перейти к следующему шагу, но прежде, чем вы прыгнете вперед. , никогда не повредит проверить детектор, подключив его к ближайшей розетке, на которую, как вы уверены, подается питание.

Фото: fotosearch.com

Шаг 2

Теперь, когда вы сняли лицевую панель, приступайте к выкручиванию винтов, которыми коммутатор крепится к стене. Затем вытащите выключатель из стены и осмотрите идущие в него провода. Если эти провода наматываются на винты клемм на боковой стороне коммутатора, просто ослабьте винты, чтобы освободить провода. Однако, если у вас более новый коммутатор, провода могут подключаться не к клеммным винтам, а через отверстия в задней части коммутатора.(Они известны как переключатели с обратной проводкой, с обратной прокладкой или нажимные переключатели.) Чтобы удалить провода, осторожно потяните за каждый из них, вставляя плоское лезвие небольшой отвертки в прорезь под отверстием, где провод входит в корпус.

Во время работы обязательно отслеживайте, какой провод куда идет, особенно если провода не имеют цветовой маркировки. Черный или красный «горячий» провод прикрепляется к латунному винту (или входит в отверстие на той же стороне, что и латунный винт). Между тем, белый «нейтральный» провод подключается к серебряному винту (или входит в отверстие на той же стороне, что и серебряный винт).Наконец, обратите внимание на расположение заземляющего провода. Этот зеленый или неизолированный медный провод обычно прикрепляется к зеленому клеммному винту на выключателе света, поэтому вам нужно будет его открутить. Иногда заземляющий провод подключается к винту на самой электрической коробке, и в этом случае вы можете оставить его в покое.

Шаг 3

При необходимости используйте инструмент для зачистки проводов, чтобы обнажить примерно полдюйма как горячего, так и нейтрального провода. Теперь подготовьте сменный выключатель света, используя его метки включения-выключения, которые помогут вам сориентировать устройство правой стороной вверх.Затем, начиная с горячего провода, начните прикреплять провода к новому переключателю. Если вы подключаете провода к клеммным винтам, скрутите оголенную часть горячего провода в петлю по часовой стрелке, наденьте петлю на латунный винт (кончик провода должен быть направлен в сторону от комнаты), затем затяните винт. Однако, если на задней стороне переключателя есть нажимные разъемы, просто вставьте горячий провод в соответствующее отверстие.

Шаг 4

Перейдите к присоединению нейтрального провода к переключателю света, используя ту же технику, которую вы использовали для присоединения горячего провода.Если провод заземления был подключен к старому переключателю, завершите проводку, подключив заземление. Если заземляющий провод был (и остается) подключен к коробке, пусть будет. После того, как все провода подключены, вставьте переключатель обратно в электрическую коробку и прикрепите его к стене винтами сверху и снизу. Наконец, вернитесь к электрической панели и включите выключатель света. Проверьте, работает ли она, и если да, то снова прикрутите лицевую панель.

Напутствие: если вы хотите заменить выключатель света диммером, вы можете выполнить процесс, описанный выше, но помните — не все диммеры созданы равными.Для успешной установки дважды проверьте, что выбранный вами диммер имеет достаточную мощность для управления вашим устройством. Сложите максимальную мощность ламп, которые вы хотите включить в диммер, и постарайтесь найти переключатель диммера с номинальной мощностью выше расчетной.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Блог iDevices — Как работает умный выключатель света?

Помните дни, когда ваши устройства не разговаривали друг с другом? Благодаря достижениям в области технологий наши наиболее часто используемые и полезные устройства и устройства могут присоединиться к «Интернету вещей» и общаться друг с другом.Умные переключатели, термостаты и замки, и это лишь некоторые из них, могут повысить безопасность, защищенность, комфорт и удобство. Умное управление освещением переключателя — особенно интересная функция. Посмотрим, как это работает.

Почему бы нам не начать с самого начала: что такое интеллектуальные переключатели?

Интеллектуальные коммутаторы разработаны как прямая замена традиционных встроенных коммутаторов. Да, вы по-прежнему можете включать и выключать свет, как всегда, но эти умные переключатели предоставляют вам гораздо больший контроль над освещением в вашем доме, а также над вентиляторами и проводными приборами.С помощью приложения на вашем смартфоне вы можете получить доступ к своим коммутаторам в любое время, где бы вы ни находились.

Вот лишь несколько способов использования интеллектуальных переключателей:

• Управляйте своей системой освещения интеллектуального переключателя с помощью интеллектуального динамика, такого как Amazon Echo, Google Home или Apple HomePod.

• Просыпайтесь мягко: умные диммеры могут постепенно увеличивать свет в вашей спальне, когда вы готовитесь к новому дню.
• Думаете, вы забыли выключить свет на кухне, когда уходили на работу сегодня утром? Обязательно выключите его через приложение на своем смартфоне.
• Разве не приятно вернуться домой в уютной обстановке или включить свет, когда вас нет? Вы можете создавать расписания на основе времени, которые включают или выключают свет в определенное время дня.
• Создайте настроение: вы можете создавать различные «сцены», обеспечивающие оптимальное освещение для просмотра телевизора, чтения, развлечения с друзьями и т. Д.
• Вам удобно на диване, но вам слишком тепло. Не вставайте: ваш умный выключатель может включить потолочный вентилятор через приложение или голосовое управление. Ах, так лучше!
• Если вы не хотите наступать ногой на комод или наступать на Lego вашего ребенка, когда вы собираетесь перекусить в полночь, вы можете выбрать датчики, которые включают свет при обнаружении движения.
• Хотите пойти по стопам старой закалки и вручную щелкнуть выключателем? Конечно вы можете!

Умные дома действительно революционизируют нашу жизнь.

В чем разница между интеллектуальными переключателями и настраиваемыми системами освещения?

Часто возникает путаница относительно того, являются ли интеллектуальные переключатели просто настраиваемыми системами освещения. В регулируемом освещении используются интеллектуальные светодиодные лампы для регулировки цветовой температуры: например, утром вам может потребоваться высокая цветовая температура, чтобы вы могли двигаться.Вечером вы можете расслабиться с прохладной температурой, которая смягчит свет.

Умные лампочки прекрасны, но они же лампочки! При подключении к обычному коммутатору они работают, но только до тех пор, пока на коммутаторе подается питание. Если кто-то его отключит, сок не попадет в луковицы. Однако объединение их с интеллектуальным переключателем может помочь вам получить большую функциональность и удобство.

Как работают интеллектуальные переключатели?

Вы знаете, что можете управлять интеллектуальными переключателями через приложение на смартфоне или планшете.Но помимо этого, что заставляет «умные» работать?

Для начала большинству интеллектуальных коммутаторов требуется домашняя сеть Wi-Fi 2,4 ГГц. Сеть 2,4 ГГц, хотя и немного медленнее по скорости, имеет гораздо больший диапазон сигнала от маршрутизатора, что делает ее идеальной и более надежной для продуктов для умного дома.

Примечание. Для интеллектуальных переключателей требуется нейтральный провод (а не только горячий и заземленный, как в обычных переключателях). Хорошая новость заключается в том, что в домах, построенных или реконструированных в 1980 году или позже, они уже установлены.

Wi-Fi и Bluetooth — самые простые способы интеграции ваших интеллектуальных устройств, они подходят для квартир и небольших домов. Однако чем больше устройств вы добавляете в свою сеть, тем большую пропускную способность вы потребляете. Для больших многоэтажных домов может быть полезно использовать ячеистую сеть Wi-Fi или специальный беспроводной протокол для умного дома, такой как Zigbee и Z-Wave.

Сделайте интеллектуальный коммутатор

Установка интеллектуальных коммутаторов позволяет использовать возможности Интернета вещей и повысить удобство, комфорт и даже экономию энергии.Умный ход!

Если вы хотите сделать разумный переезд в новый дом в Южной Флориде, обратитесь в Synergy Homes. Ознакомьтесь с последними объявлениями домов, созданных по модели и индивидуальному заказу.

Устранение неисправностей неисправного переключателя света

У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность переключателя света, чтобы определить проблему и, при необходимости, заменить переключатель.Выключатели света недороги, и их замена занимает совсем немного времени.

Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или приборами, если у вас нет понимания электрических цепей и основной домашней проводки.

У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена.Но перед тем, как заменить его, необходимо определить, неисправен ли выключатель света или проблема в проводке.

Диагностика проблем переключателя света

Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что выключатель в вашей коробке выключателя включен, и определите, есть ли другие отключенные розетки, а также включите их. Это простейшее решение, которое вы можете попробовать в первую очередь, чтобы решить проблему.Если все в порядке, возможно, у вас неисправный переключатель или неисправная проводка в соединении.

Если свет мигал, возможно, вам нужно пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.

Убедившись, что прерыватель выключен, снимите крышку и открутите переключатель. С помощью изолированных плоскогубцев вытащите выключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.

Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом — к латунной клемме. Если свет не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.

Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены. Если один из них не закреплен, затяните его клеммный винт до фиксации. Затем вверните выключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.

ПРИМЕЧАНИЕ: Если провода действительно были ослаблены, осмотрите переключатель, чтобы определить, есть ли на нем признаки расплавленного пластика. В этом случае вам также необходимо заменить переключатель, так как он был поврежден электрической дугой.

Если ни один из черных проводов не отсоединился, выполните действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите соединитель. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.

Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дальнейшее исследование, где светильник подключается к цепи, либо позвонить.
