Как сохранить чертеж из КОМПАС-3D в формат DWG. Какие преимущества дает сохранение в DWG. Какие настройки экспорта нужно использовать. Как открыть файл DWG в других CAD-системах.
Преимущества сохранения файлов КОМПАС-3D в формате DWG
Формат DWG является одним из наиболее распространенных форматов для обмена чертежами между различными CAD-системами. Сохранение файлов КОМПАС-3D в формате DWG дает следующие преимущества:
- Обеспечивает совместимость с AutoCAD и другими популярными CAD-системами
- Позволяет передавать чертежи заказчикам и партнерам, не имеющим КОМПАС-3D
- Сохраняет векторную геометрию объектов, что обеспечивает высокое качество при масштабировании
- Поддерживает слои, блоки и другие элементы оформления чертежей
- Позволяет редактировать чертеж в других CAD-системах при необходимости
Пошаговая инструкция по сохранению в DWG
Чтобы сохранить чертеж КОМПАС-3D в формате DWG, выполните следующие шаги:
- Откройте нужный чертеж в КОМПАС-3D
- Выберите пункт меню «Файл» — «Сохранить как»
- В выпадающем списке «Тип файла» выберите «Чертеж AutoCAD (*.dwg)»
- Укажите имя файла и папку для сохранения
- Нажмите кнопку «Сохранить»
После этого откроется диалоговое окно параметров экспорта, где можно настроить дополнительные опции сохранения.
Настройка параметров экспорта в DWG
При сохранении в DWG рекомендуется обратить внимание на следующие параметры экспорта:
- Версия DWG — выбрать совместимую с целевой CAD-системой
- Единицы измерения — установить в соответствии с исходным чертежом
- Масштаб — указать масштаб вставки в другие чертежи
- Слои — настроить соответствие слоев КОМПАС и AutoCAD
- Шрифты — выбрать подходящие шрифты AutoCAD
Правильная настройка этих параметров обеспечит корректное отображение чертежа в AutoCAD и других системах.
Особенности преобразования 3D-моделей в DWG
При сохранении 3D-моделей КОМПАС в формат DWG необходимо учитывать следующие особенности:- Сохраняется только текущий вид модели в виде 2D-чертежа
- Теряется объемная геометрия и история построения
- Могут некорректно отображаться сложные поверхности
- Требуется дополнительное оформление видов и разрезов
Поэтому для передачи 3D-моделей лучше использовать специализированные форматы обмена 3D-данными.

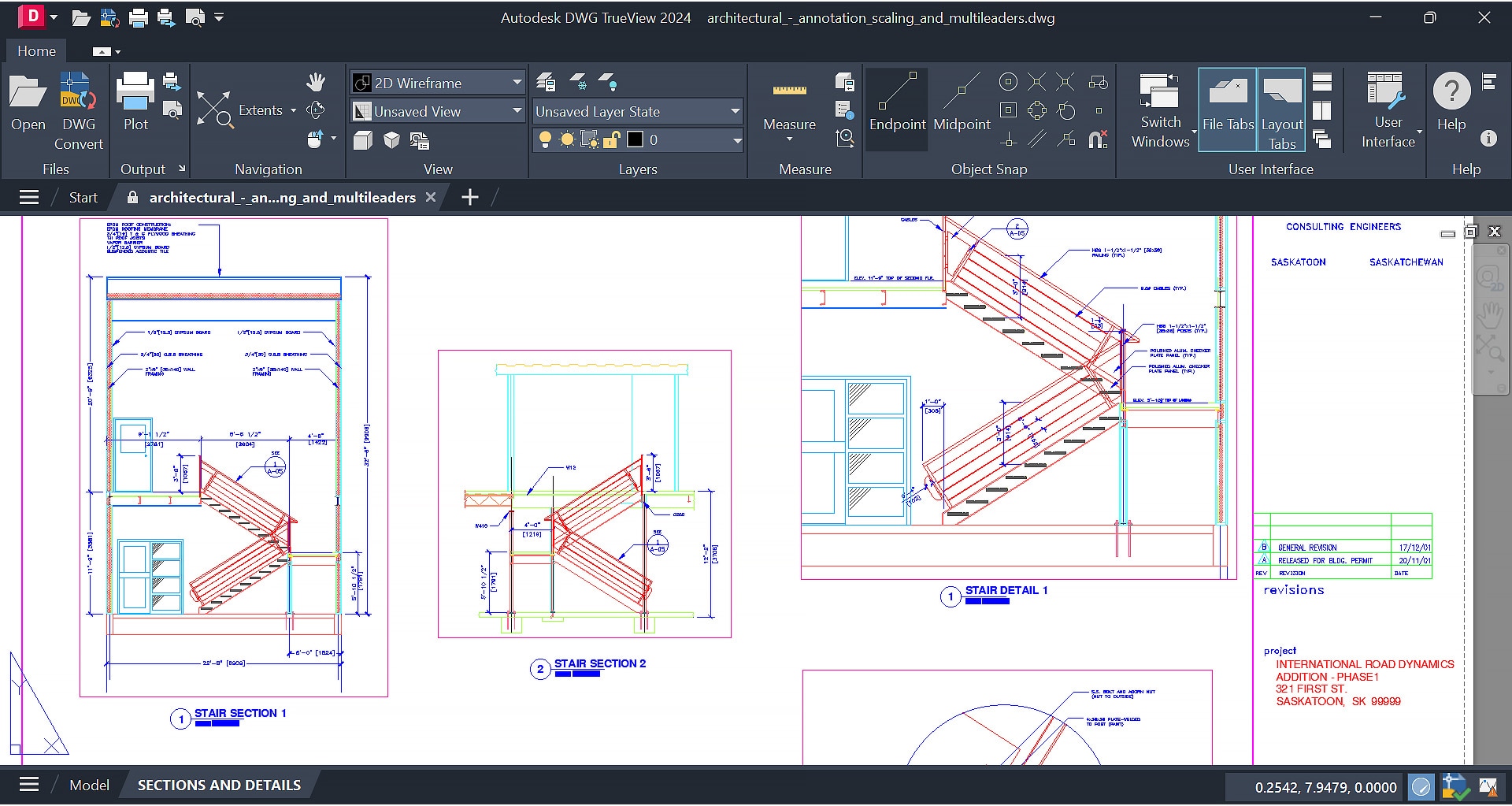

Проверка корректности экспорта в DWG
После сохранения чертежа в DWG рекомендуется выполнить проверку результата:
- Откройте полученный DWG-файл в AutoCAD или другой CAD-системе
- Проверьте соответствие геометрии, размеров, текстов исходному чертежу
- Убедитесь, что корректно отображаются слои и блоки
- Проверьте масштаб и единицы измерения
Это позволит убедиться, что чертеж корректно сохранен и готов к передаче.
Редактирование DWG-файлов в КОМПАС-3D
КОМПАС-3D также позволяет открывать и редактировать файлы DWG. Для этого:
- Выберите «Файл» — «Открыть» в КОМПАС-3D
- Укажите нужный DWG-файл
- При открытии настройте соответствие слоев, типов линий и шрифтов
- Отредактируйте чертеж стандартными инструментами КОМПАС
- Сохраните изменения в формате DWG или CDW
Это обеспечивает двустороннюю совместимость форматов КОМПАС и AutoCAD.
Типичные проблемы при работе с DWG
При сохранении и открытии файлов DWG могут возникать следующие проблемы:
- Некорректное отображение сложных линий и штриховок
- Потеря ассоциативности размеров и обозначений
- Искажение масштаба чертежа
- Проблемы с отображением спецсимволов
- Потеря параметризации и связей в сборках
В большинстве случаев эти проблемы решаются корректной настройкой параметров экспорта/импорта.
Как решить проблему с отображением шрифтов?
Если в DWG-файле некорректно отображаются шрифты, попробуйте следующее:
- Используйте стандартные шрифты AutoCAD при экспорте
- Установите недостающие шрифты в систему
- Примените сопоставление шрифтов при открытии DWG
- Конвертируйте тексты в кривые перед экспортом
Что делать при искажении масштаба чертежа?
Для решения проблем с масштабом при работе с DWG:
- Проверьте настройки единиц измерения при экспорте/импорте
- Укажите корректный масштаб вставки
- Используйте команду «Масштабирование» для коррекции
- Проверьте соответствие форматов листов
Альтернативные форматы обмена данными
Кроме DWG для обмена данными между CAD-системами можно использовать:
- DXF — открытый формат для обмена векторными данными
- IGES — формат обмена поверхностными 3D-моделями
- PDF — для передачи чертежей без возможности редактирования
Выбор формата зависит от конкретной задачи и используемого ПО.
Как в Компасе сохранить в PDF?
BuildSam
Блог о расчетах и проектировании
от WiND33
Содержание
Формат PDF является основополагающим при электронном документообороте в наше время. И не зря именно он занимает пальму первенства, ибо такой формат обладает целым рядом достоинств, таких как: доступность, универсальность, практичность, неизменяемость. Поэтому, как и любой современный программный комплекс, поддерживает этот формат, поэтому трудностей в том, как в КОМПАСе сохранить в PDF, не возникнет.
Какие основные преимущества сохранения документов в Компасе в формате PDF?
Наверняка для некоторых будет настоящим открытием то, насколько мощный и функциональный такой формат, как PDF. Но обо все по порядку.
Наверняка у вас, дорогой читатель, когда-нибудь возникала мысль о создании собственного сайта. Причин для этого может быть множество: от блога до портала с новостями, как для хобби, так и для заработка. Чтобы пользователи находили вашу информацию в интернете, советую воспользоваться услугами профессионалов компании Ветрувий для создания собственного сайта.
В первую очередь, доступность означает, что любой документ, сохраненный в формате PDF, может быть открыт на любом устройстве, даже смартфоне. Это исключает необходимость, например, заказчику устанавливать себе лицензионные программные комплексы для инженерных работ. Программ для просмотра PDF великое множество, большинство из них бесплатны.
Под неизменяемостью подразумевается то, что в созданном PDF файле не разбегутся в разные стороны слова текстов, не случится никакого искажения изображений в графическом материале. Стоит отметить, что в сам файл будет зашит даже шрифт, который откроется на любом компьютере, даже если такого не установлено.
Ну и вишенкой на торте является разновидность это формата — 3D PDF. Компас вполне себе умеет сохранять в формате 3D PDF. Как видно из названия, в этот файл может быть зашит не только чертеж или какой-либо лист, а вся трехмерная модель целиком! Встраиваться к модели могут так же примечания, размеры, детали сборки. Все это можно отключать, что очень удобно для комфортного ознакомления с работой, не отвлекая при этом инженера.
Как в Компасе сохранить в PDF?
В Компасе есть возможность сохранить в PDF как чертеж, так и трехмерную модель.
Сохранение чертежей в формате PDF
Данную задачу можно решить несколькими разными способами, тут инженер выбирает его себе на вкус и цвет.
Способ 1. Через обычное сохранение.
Если раньше этот вариант особо не работал, то в последних версиях Компаса, обычное сохранение работает как надо. Для этого нужно выбрать «Файл» — «Сохранить как» (рис. 1), дальше внизу окошечка выдвинуть список и найти формат PDF (рис. 2), дальше просто выбирается папка для сохранения и нажимается одноименная кнопка. Все очень просто!
Рис. 1. Кнопка «Сохранить как»Рис. 2. Выбор форматаСпособ 2. Через виртуальные принтеры
По своей сути виртуальный принтер — имитация настоящего, который является обычным конвертером графического изображения. Если установлены продукты Adobe, то наверняка установлен виртуальный принтер. А если есть Microsoft Office, то скорее всего установлен Microsoft Print to PDF.
Чтобы сохранить чертеж в формате PDF, нужно выбрать «Файл» — «Печать» (рис. 3), после выбрать из списка принтеров виртуальный (рис. 4), скорректировать для него формат и ориентацию листа, после чего просто нажать кнопку «Печать», выбрать место для сохранения и всё.
Рис. 3. Кнопка «Печать»Рис. 4. Выбор виртуального принтераСохранение моделей в формате PDF
Как уже отмечалось выше, в КОМПАСе можно сохранить модель в формате PDF.
Сделать это можно ровно так же, как и в способе №1 для чертежа. Единственное стоит отметить, что для просмотра таких файлов лучше обновлять читалку PDF до самой последней версии, а так же не бояться того, что модель долго открывается.Таким образом, ознакомившись с данным материалом, становится понятно, как в Компасе сохранить в PDF. К слову, зачастую требуется провернуть такую операцию и в офисных программах, например, сохранить документ Ворд в формате PDF. Это очень популярная практика, а уметь ориентироваться в современном документообороте очень нужно. Этот механизм отточен до элементарного уровня сложности, так что ни у одного пользователя проблем возникнуть не должно.
