Как правильно подобрать дифавтомат для квартиры. Какие параметры учитывать при выборе. Где лучше устанавливать дифавтомат в электрощитке. Чем дифавтомат отличается от УЗО.
Что такое дифавтомат и зачем он нужен
Дифференциальный автомат (дифавтомат) — это комбинированное устройство защиты электросети, объединяющее функции автоматического выключателя и устройства защитного отключения (УЗО). Его основные задачи:
- Защита от короткого замыкания и перегрузки (как обычный автомат)
- Защита от утечки тока на землю (как УЗО)
- Предотвращение поражения человека электрическим током
- Снижение риска возникновения пожара из-за проблем с электропроводкой
Дифавтомат срабатывает быстрее обычного автомата при возникновении опасной ситуации, обеспечивая более высокий уровень безопасности. При этом он занимает меньше места в электрощите по сравнению с отдельными автоматом и УЗО.
Основные параметры при выборе дифавтомата
При выборе дифавтомата для квартиры нужно учитывать следующие ключевые характеристики:
Номинальный ток
Это максимальный ток, который может длительно протекать через дифавтомат без его отключения. Выбирается исходя из мощности защищаемой линии:
- 6-10А — для цепей освещения
- 16-25А — для розеточных групп
- 32-40А — для мощных приборов (электроплита, бойлер и т.п.)
- 63-80А — для ввода в квартиру
Ток утечки (дифференциальный ток)
При каком токе утечки на землю сработает защита:
- 10 мА — для розеток в ванной, кухне
- 30 мА — для обычных розеточных групп
- 100-300 мА — для вводного дифавтомата
Тип характеристики срабатывания
Определяет чувствительность к токам короткого замыкания:
- B — для цепей без пусковых токов (освещение)
- C — для бытовых розеточных групп (стандартный вариант)
- D — для мощных электродвигателей
Как рассчитать номинальный ток дифавтомата
Чтобы правильно подобрать номинал дифавтомата, нужно:- Определить суммарную мощность всех приборов в защищаемой группе
- Разделить полученное значение на напряжение сети (220В)
- Умножить результат на коэффициент запаса 1.25-1.3
Например, для группы розеток с суммарной мощностью 3000 Вт:
3000 / 220 * 1.25 = 17 А
В этом случае подойдет дифавтомат на 20 или 25 А.
Выбор типа дифавтомата по виду тока утечки
Существует несколько типов дифавтоматов в зависимости от вида тока утечки, на который они реагируют:
- Тип AC — только на переменный ток
- Тип A — на переменный и пульсирующий постоянный ток
- Тип B — на все виды токов утечки, включая постоянный
Для большинства бытовых применений достаточно типа А. Тип AC подходит только для простых электроприборов без электроники. Тип B используется редко, в основном в промышленности.
Сравнение дифавтомата и комбинации УЗО с автоматом
У дифавтомата есть ряд преимуществ перед раздельной установкой УЗО и автоматического выключателя:
- Экономия места в электрощите
- Более быстрое срабатывание
- Удобство монтажа — меньше проводов
- Часто дешевле комплекта из отдельных устройств
Однако есть и недостатки:
- Сложнее определить причину срабатывания
- При выходе из строя меняется целиком
- Меньше гибкости при проектировании сложных схем защиты
Особенности установки дифавтомата в квартире
При монтаже дифавтомата важно учитывать следующие моменты:
- Устанавливать строго вертикально
- Обеспечить свободный доступ для обслуживания
- Подключать нагрузку только к выходным клеммам
- Использовать отдельный нулевой провод для каждой группы
- Не превышать максимальное сечение подключаемых проводов
Рекомендуется устанавливать дифавтоматы на каждую отдельную группу потребителей (освещение, розетки и т.д.) для повышения селективности защиты.
Выбор производителя дифавтомата
На рынке представлено множество производителей дифавтоматов. Наиболее надежными считаются:
- ABB
- Schneider Electric
- Legrand
- Eaton
- Siemens
При выборе стоит обращать внимание на:
- Репутацию бренда
- Наличие сертификатов
- Гарантийный срок
- Отзывы пользователей
Не рекомендуется экономить на дифавтоматах, так как от их надежности зависит безопасность электросети.
Частые ошибки при выборе дифавтомата
При подборе дифавтомата следует избегать следующих распространенных ошибок:
- Выбор слишком низкого номинального тока
- Игнорирование типа характеристики срабатывания
- Установка дифавтомата типа АС для современной бытовой техники
- Выбор слишком высокого тока утечки для розеточных групп
- Экономия на качестве в пользу неизвестных брендов
Правильный выбор дифавтомата обеспечит надежную защиту электросети вашей квартиры на долгие годы.
Какой диффавтомат для квартиры выбрать?
Автор Alexey На чтение 6 мин Просмотров 707 Опубликовано Обновлено
Содержание
- Выбрать по параметрам, свойственным УЗО
- Уставка
- Тип срабатывания
- Выбрать по параметрам автомата
- Номинальный ток и время-токовая характеристика
Для специалистов, или пользователей, уже имеющих опыт по выбору автоматов защиты и УЗО (устройств защитного отключения) выбор дифференциального автомата (дифавтомата), совмещающего эти два защитные приборы, не составляет большого труда – они разделяют на два этапа весь процесс.
дифавтомат на 220 ВольтСначала определяются с требованиями защиты электросети по параметрам, свойственным УЗО, а именно: рассчитывают ток утечки IΔn и выясняют тип тока потерь (A, AC, B, S, G).
Потом вычисляют показатели предельной нагрузки сети и выясняют характер пусковых токов подключаемых устройств, для определения номинального тока In защитного автомата и его времятоковой характеристики (B, C, D).
По имеющимся параметрам выбирают соответствующий дифавтомат, согласно остальным критериям, имеющим отношение к обоим электротехническим изделиям: количество фаз, номинальное напряжение, температурный режим, предельный ток короткого замыкания (КЗ), степень защиты.
Начинающим электрикам нужно для начала коротко напомнить принцип работы УЗО и защитного автомата, – составляющих дифавтомат (выключатель дифференциального тока автоматический, АВДТ).
Принцип действия подробно описан в соответствующих разделах, коротко стоит упомянуть, что во вторичной обмотке дифференциального трансформатора (датчика утечки) создаётся электродвижущая сила, которая инициирует срабатывание электромагнитного реле задвижки отключающего механизма устройства напрямую, или с помощью дополнительного усилителя, питающегося от напряжения сети.
В этом случае нужно осознавать, что при обрыве ноля электронная система усиления не сработает. Также она уязвима при значительных колебаниях напряжения. При выборе дифавтомата нужно учитывать этот нюанс, усилитель на корпусе обозначается треугольником.
Уставка
Дифференциальные трансформаторы в данных изделиях очень чувствительны и реагируют на ток, который существенно ниже опасного для человека значения в 100 мА, а весь размыкающий механизм срабатывает настолько быстро, что человек ощущает небольшой испуг и лёгкий шок, абсолютно не травматический для организма.
Дифференциальные автоматы, как и УЗО, являющиеся их частью, выпускаются с номинальными дифференциальными токами IΔn различных значений: 10 и 30 мА для защиты от поражения; 100, 300, 500мА для обеспечения пожарной безопасности силовых линий проводки.
Данное обозначение IΔn и его эквивалент в миллиамперах электрики называют уставкой.
Согласно ПУЭ 7.1.83 уставку рассчитывают исходя из протяжённости линий и потребляемой нагрузки электроприборов, если IΔn не указан в их паспорте. По длине фазного провода ток утечки IΔL = 0,01мА на каждый метр его длины L. По нагрузке ток потерь IΔP = 0,4А на каждый ампер потребляемого суммарного тока IΣ электроприемников.
Суммарная утечка: IΔΣ =0,4* IΣ +0,01*L. Вышеупомянутый пункт ПУЭ требует также, чтобы IΔn дифавтомата в три раза превышал IΔΣ, то есть IΔn = 3* IΔΣ = 3*(0,4* IΣ +0,01*L). Для облегчения выбора существует таблица:
Таблица выбора тока уставки для дифавтомата и УЗОИсключением из этих правил является электропроводка на кухне, в ванной, сауне, бане – там уставка всегда должна быть 10мА.
Тип срабатывания
На корпусе дифавтомата имеется ещё один символ, унаследованный от УЗО – его тип, определяющий срабатывание при различном характере тока утечек:
- АС – переменный IΔn¬, обозначается – синусоидой, применяем для систем освещения, электронагревательных приборов, электродвигателей;
- А – переменный и постоянный пульсирующий IΔn¬. Символ: Многие производители бытовой техники указывают именно этот тип защитного устройства в паспорте своих изделий.
- В –¬ переменный и постоянный сглаженный IΔn ¬ используемый в промышленных установках;
- S – выборочность (селективность) срабатывания устройства защиты, благодаря задержке во времени 0,1-0,5 с. Применяется для обеспечения многоуровневой селективной защиты;
- G – то же, что и S, но селективность определяется меньшим временем задержки: 0,05-0,09 с.
Выбрать по параметрам автомата
Принцип действия
В случае короткого замыкания в проводке, размыкание цепи в автомате происходит благодаря воздействию тока на электромагнитный расщепитель, в котором обмотка реле притягивает якорь, механически связанный с отключающим механизмом.
При продолжительных перегрузках отключение происходит из-за нагревания превышающим номинальное значение током биметаллической пластины, которая меняя форму под воздействием тепла, давит на защёлку расщепляющего механизма.
Такое конструктивное решение даёт возможность подключения электроприборов (электродвигателей, трансформаторов, блоков питания), имеющих большие стартовые токи запуска, уменьшающиеся до нормального значение при выходе прибора на номинальный режим работы.
Номинальный ток и время-токовая характеристика
Данный параметр, указываемый на корпусах автоматов и дифавтоматов в амперах, означает тот предел нагрузки, при которой устройство не отключится. Существует понятие: «условный ток не отключения», на практике означающий, что выключатель сработает только при превышении данного тока в 1,13 раза от номинального, указанного в паспорте.
Это видно из время-токовой зависимости автоматов (зелёная линия на графике внизу), которая определяет временные рамки для периода срабатывания защиты в зависимости от степени превышения номинального тока.
Данные время-токовые характеристики обозначаются латинскими буквами обозначающими, что мгновенное расщепление произойдёт при такой кратности номинального тока:
- B: 3*In — 5*In;
- C: 5*In — 10*In;
- D: 10*In — 20*In (встречаются до 50*In).
Данные обозначения наносятся перед значением номинального тока на корпусе дифавтоматов.
Для примера ниже приведен график время токовой характеристики для самого распространённого типа С:
Две линии графика означают работу в горячем состоянии (слева) и в холодном (справа). Пунктирная линия обозначает автомат до 32А. Рассмотрим, как он сработает при двукратном превышении номинала. В горячем состоянии на отключение потребуется от десяти секунд, в холодном около 200с.
В реальности это время зависит от температуры уже работающего автомата.
При превышении номинала в три раза отключение произойдёт в течение 2 – 40с, в пять раз: 0,05 – 12с, в десять: 0,01 – 3с. При дальнейшем увеличении видно, что дифавтомат отключится менее 0,05с в любом состоянии. Исходя из данной характеристики, выбирают соответствующий параметрам дифавтомат для защиты электроустановок определённым типом запуска.
Все вышеперечисленные параметры дифавтоматов можно узнать у продавцов–консультантов, или самостоятельно прочитать их на корпусе.
Приобретая изделия авторитетных изготовителей, нужно внимательно проверять наличие паспорта, опасаясь подделок.
Дифавтомат или УЗО что лучше установить
В последнее время защите электрических сетей в квартире или в жилом доме уделяется особое внимание.
Как правило, подобные функции выполняют различные устройства, начиная от обычных автоматических выключателей и заканчивая более сложными изделиями, типа дифавтоматов и УЗО. Они защищают не только от коротких замыканий и перегрузок в сети, но и от токов утечки, которые опасны для здоровья человека.
На рынке электрооборудования представлены, как автоматические выключатели, так и УЗО и дифференциальные автоматы.
С появлением таких устройств появилось и много вопросов. Дело в том, что многие не знают, что же дома установить – УЗО или дифавтомат.
Выбор устройства: УЗО или дифавтомат?
Что же все-таки выбрать: УЗО или дифавтомат? В данном случае многое зависит от правильного и разумного подхода. Необходимо просто посчитать, во сколько обойдется один и другой вариант, тем более что если установить УЗО и автоматический выключатель, то это и получится дифавтомат. Не трудно представить, что такой тандем займет места в 2 раза больше, да и по цене может оказаться дороже. При этом, такой вариант будет иметь такие же функции, как и дифавтомат.
На этапе выбора лучше сразу определиться с тем, какие бытовые приборы планируется защищать и можно ли в щиток (если он есть) поставить дополнительное устройство.
Место для установки
Когда принимается решение об установке УЗО или дифавтомата, то следует определиться с местом установки. В зависимости от того и придется выбирать между УЗО и дифавтоматом и вот почему. Во-первых, когда на этапе ремонта или строительства с нуля жилого помещения проблему можно решить на этапе планирования, то проблем с выбором обычно не возникает. Но когда места в электрощите практически нет и установить даже дополнительный автоматический выключатель не удается, то ответ очевиден – конечно же, нужно брать УЗО. Ответ очевиден по той причине, что автоматические выключатели уже установлены, осталось установить УЗО, чтобы защитить бытовой прибор от токов утечки.
Хотя, существует еще один вариант, когда разводка в квартире или в доме выполнена по-старому и автоматический выключатель защищает не отдельную группу потребителей, а всю квартиру.
Тогда решение вопроса так же очевидно: необходимо установить дифавтомат, защитив им бытовой прибор, как от короткого замыкания, так и от токов утечки.

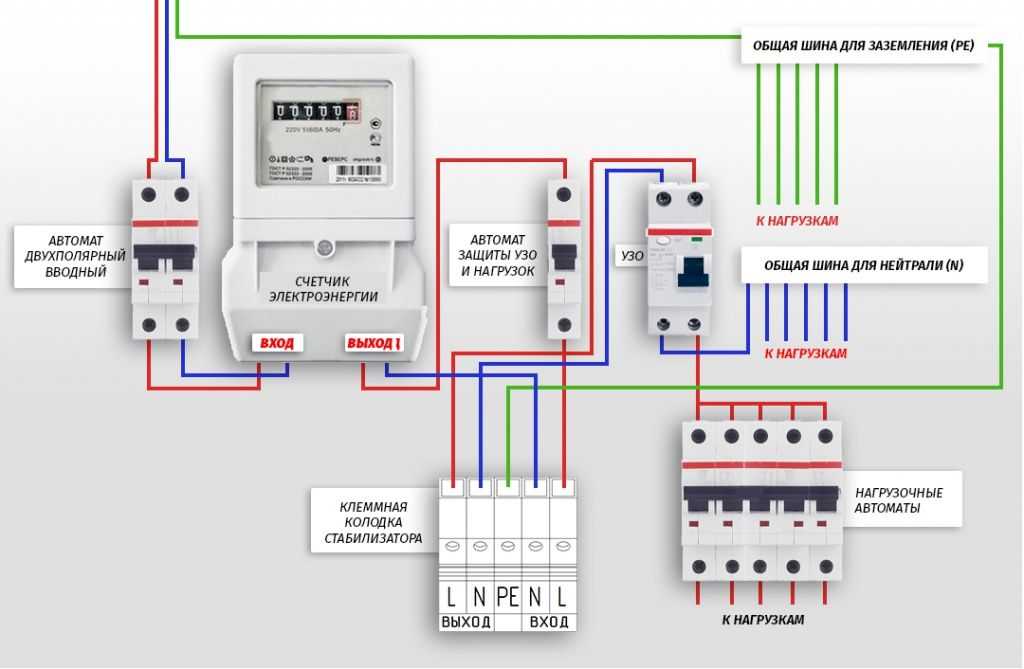

Схемы подключения
Практически на каждом изделии, тем более связанном с электричеством, можно найти схему подключения. Если аппарат объемный, многофункциональный и дорогой, то к нему прилагается еще и паспорт со схемой подключения. Для специалиста, который умеет читать подобные схемы, подключить такое устройство не составит особого труда.
Подключить автомат и УЗО совсем не сложно. Для этого, в первую очередь фазный провод подключается к автомату. Затем этот провод подключается к фазной клемме УЗО, которая обозначена буквой «L». Нулевой провод подключается к клемме «N». После этого, два провода, идущие к потребителю, подключаются на выходные клеммы УЗО. Подключить дифавтомат еще проще, главное, не перепутать фазный и нулевой провод, которые должны подключаться каждый к своей клемме.
Варианты отключения
Поскольку подобные изделия устанавливаются с целью защиты линии, то такие ситуации рано или поздно возникнут.
Это может быть и короткое замыкание, и перегрузка по линии и токи утечки. Когда установлено УЗО и автоматический выключатель, то определить, что же произошло совсем не сложно. Если сработал автомат, значит на линии либо короткое замыкание, либо перегрузка. Если сработало УЗО, значит, появились токи утечки. Если установлен дифавтомат, то здесь придется серьезно повозиться, чтобы определить, почему он отключился. Это еще одна причина, которая указывает на то, что лучше установить отдельно УЗО и автомат.
Цена вопроса
Как показывает практика и жизнь, финансовая сторона занимает очень важное значение, когда принимается решение об установке защитных устройств. Поскольку дифавтоматы являются более компактными и функциональными изделиями, то они стоят несколько дороже, если, например, установить УЗО и автоматический выключатель.
Небольшое видео по теме, смотрим.
Если у вас возникли вопросы по поводу выбора автоматических выключателей, то вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все ваши вопросы.
На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5
Который продается в наших интернет-магазинах:
1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/
2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3
Как выбрать УЗО? УЗО или дифавтомат
Сегодня никто не может отрицать зависимость современного человека от электричества.
Комфортность проживания в домах и квартирах можно оценить по наличию в них определенного количества бытового электрооборудования, электроинструмента и различного рода электроприборов.
Чем их больше, тем комфортнее чувствуют себя хозяева в своем доме. Но в то же время обеспечение электроэнергией всей этой массы нынешних потребителей подчиняется определенным требованиям, главным из которых является обеспечение безопасности человека в его жилище, наполненном электрическими «помощниками».
Комплексная защита от электрического тока
Электрический ток в современных домах – верный и незаметный помощник, но и невидимая и смертельная угроза. Для сведения к минимуму возможности поражения человека электрическим током разработаны и широко применяются различные устройства и механизмы.
В их задачу входит обеспечение немедленного прекращения подачи электроэнергии в квартиры и дома в случае обрыва электропроводки, поломки электроприборов, а также при возникновении короткого замыкания, способного вызвать возгорание и дальнейшее возгорание.
Мы рассмотрим два устройства – УЗО и дифавтомат, как наиболее распространенные на сегодняшний день средства защиты.
Что лучше и надежнее?
Часто перед обывателем встает дилемма — УЗО или дифавтомат? Что выбрать для квартиры или частного дома? Для того, чтобы ответить на этот вопрос, нужно твердо понимать разницу между двумя устройствами. А сделать это можно только при четком понимании принципов каждого из них. Итак, чем же отличается УЗО от дифавтомата?
УЗО или дифавтомат?
Основное назначение устройства — отключение подачи электроэнергии потребителю в случае утечки тока. Все! Возникновение утечки тока является единственной причиной, по которой это устройство может работать. Поэтому всегда и без исключения совместно с ним используется автоматический выключатель, позволяющий размыкать электрическую цепь при токах перегрузки или коротких замыканиях.
В свою очередь дифавтомат имеет возможность реагировать на токи утечки, сверхтоки, короткое замыкание.
Другими словами, дифавтомат — это тот же УЗО, только соединенный с автоматическим выключателем и размещенный в том же корпусе.
Поэтому ответ на вопрос «УЗО или дифавтомат — что выбрать?» Сама по себе содержит многовариантность, воплощенную в конкретных требованиях к устройству защиты и зависящую от многих факторов. И, собственно, отвечая на него, вы должны понимать, что УЗО – это отдельное устройство, которое невозможно установить без автоматического выключателя. И если вы выбрали УЗО, вам также необходимо приобрести его.
УЗО — защита и безопасность
Устройство защитного отключения выбирается в соответствии с техническими параметрами, под которые оно создается. Как выбрать УЗО по типу? Тип аппарата зависит от поставленных перед ним задач. Они делятся на пять типов — AC, A, B, S и G. Первый предназначен для защиты от утечки переменного тока, а второй от переменного тока и от постоянных пульсаций, что очень важно, если работают компьютеры, импульсные блоки питания в цепи, телевизорах и электроинструментах.
Третий тип встречается очень редко, так как используется в основном в промышленности. А вот четвертая и пятая группы в основном используются в цепях пожарной сигнализации.
Устройства могут быть как электромеханическими, так и электронными. Первые стабильно работают без источника энергии, а вторые необходимы. Поэтому либо используется встроенный блок питания, либо работают от схемы. Но, несмотря на эти отличия, оба имеют маркировку с указанием основных характеристик.
Важный вопрос
Как выбрать УЗО? Чтобы оценить ту или иную модель устройства, необходимо уметь ориентироваться в различных цифрах и значках, нанесенных на внешнюю панель устройства. Первое, на что нужно обратить внимание при выборе устройства, это номинальный ток, при котором устройство будет работать без сбоев и долго.
На корпусе устройства можно увидеть одну из цифр, обозначающую силу тока, разработанную специально для этого устройства и варьирующуюся от 6 до 125 ампер.
А ток утечки, при котором должно сработать это устройство, указывается в миллиамперах и составляет от 6 до 500 мА в зависимости от условий эксплуатации. Еще одним важным параметром устройства является номинальный неотключаемый ток, который также указывается в миллиамперах и равен половине тока утечки устройства. Этот параметр показывает потребителю диапазон, в котором может работать устройство.
Невозможно ответить на вопрос, как выбрать УЗО, не зная и следующих цифр, которыми маркируются устройства. Важным показателем при выборе устройства является номинальное напряжение, на которое рассчитано устройство. Современные электрические схемы работают на 220 и 380 Вт, но в случае использования электронного устройства возможны перебои в его работе из-за нестабильного напряжения в сети.
Выбираем и спрашиваем
Часто можно услышать такой вопрос: «Как выбрать УЗО по мощности?» Его настройка несколько неверна, потому что это устройство не выбрано по мощности. Необходимо руководствоваться требованиями номинального напряжения каждой отдельной цепи, номинального тока утечки, номинального неотключающего тока, номинального тока короткого замыкания, при котором устройство не выходит из строя, и номинального времени отключения, который может варьироваться от 0,3 секунды до 20-30 миллисекунд.
На тему как правильно выбрать УЗО написано много статей, но все они приходят к одному выводу — выбор устройства защитного отключения сугубо индивидуален. Ведь состояние внешней среды, количество и состав электрооборудования, состояние электропроводки в каждой квартире и каждом доме неодинаковы.
Но общие принципы для отдельных категорий потребителей еще разрабатываются. И проблема: УЗО — какое выбрать — сводится к следующему: для цепей, в которых работают приборы, использующие повышенную влажность (котлы, стиральные и посудомоечные машины), следует применять устройства с номинальным током отключения 10 мА, а для другие помещения и приборы ограничены настройкой 30 мА.
Использование устройства защитного отключения
Чтобы не слишком подробно изучать устройства защитного отключения, стоит отметить лишь некоторые моменты, связанные с его применением. На основании чего можно успешно сделать выбор любому потенциальному потребителю, даже без специальной подготовки.
Дифавтоматы и УЗО выполняют одинаковые функции и обеспечивают соответствующий уровень безопасности. Но использование УЗО имеет некоторые отличия, которые можно и нужно учитывать при выборе устройств.
Как уже было сказано, установка устройств без автоматических устройств невозможна. Следовательно, встает вопрос о приобретении одного и установке в распределительный щит не одного, а двух устройств. При нехватке места в щите это может стать проблемой.
При обесточивании цепи при использовании устройства с автоматом причина отключения ясна. Выбитый автомат — перегрузка или короткое замыкание. Само устройство сработало — утечка тока. Устранить причину можно быстро. Но в дифавтоматах среднего класса (обычных для повседневного использования) причину его срабатывания не узнать. Поэтому диагностировать поездку достаточно сложно.
Так же есть разница в ремонте устройства. При использовании УЗО и автоматического выключателя в случае обрыва ремонт сводится к замене одного из устройств.
И это экономия, ведь замена дорогого дифавтомата намного дороже, чем более дешевого автоматического выключателя или самого устройства.
Итак, как выбрать УЗО на основании полученной информации?
Устройство защитного отключения выбирается для определенных электрических цепей. Сразу нужно оговориться, что УЗО не является конкурентом дифавтомату. Для обычных квартир со старой и ветхой проводкой установка устройства с автоматом будет не лучшим вариантом. Потому что они, как и дифавтоматы, часто могут ложно срабатывать в таких условиях. Если в распределительном щите нет места для установки двух устройств, лучший выход – установить дифавтомат, хотя это и дороже.
Каждая задача имеет свое УЗО
Вопрос, как выбрать УЗО в квартиру, волнует многих граждан. Если в распределительном щите достаточно места, вы можете установить устройство и машину в соответствии со следующей рекомендацией.
Автомат покупается на 16 А, значит, аппарат покупается примерно на 25 А.
Если квартира маленькая, то достаточно одного аппарата типа А на 30 мА.
Но если квартира достаточно большая или проводка старая, целесообразно установить прибор на каждую группу приборов.
Например, банно-кухонная группа, хозяйственная группа, жилая и досуговая группа. Так можно избежать полного затемнения квартиры. Или поставить на каждую розетку.
Как выбрать УЗО для дома? Подбор устройства в этом случае ничем не отличается от описанного выше, только с учетом того, что в личном доме, как правило, тоже много наружных потребителей тока. Поэтому установка устройства группами в данном случае наиболее приемлема. А для этого придется обратиться к абзацу, где говорилось о типах устройств. В вашем доме при установке оборудования группами и при наличии средств, конечно, желательно устройство типа А, обеспечивающее нормальную защиту компьютера, электроприборов и телевизора. А тип динамика можно использовать для других групп.
УЗО какой фирмы выбрать? Этим вопросом задаются многие, но на самом деле ответ на него один – брендовые фирмы выпускают качественную продукцию. А использование внутрифирменных УЗО как бы фирменного производства во многих случаях поможет избежать многих проблем, наименьшей из которых будут ложные срабатывания.
Сделай правильный выбор!
УЗО или дифавтомат? Что выбрать? В итоге должно быть понятно, что на выбор защитного устройства влияет множество факторов. И однозначно ответить просто невозможно. Поэтому здесь представлена только общая информация, которая поможет вам узнать об устройстве защитного отключения. Но советы по общим принципам выбора устройств защиты остаются в силе.
Как выбрать дифференциальный автомат
Прежде чем говорить о выборе дифференциального автомата, следует пояснить, чем этот вопрос заслужил такую популярность. Чем хороши дифференциальные автоматы? Конечно, тем, что дифавтомат – это устройство, обеспечивающее на линии не только защиту от токов перегрузки и сверхтоков короткого замыкания, но и защиту от токов утечки, то есть защиту от поражения человека электрическим током.
Другими словами, одно устройство обеспечивает весь спектр необходимой защиты. Это очень удобно, так как экономит место в распределительном щите и упрощает установку. В некоторых случаях достигается и экономия денежных средств, но это относительно, так как качественный дифференциальный автомат может стоить дороже, чем одноавтоматное устройство защитного отключения (УЗО).
Итак, чем хорош дифавтомат, понятно. Осталось решить, как его выбрать.
1. Этап
Как и любое другое устройство защиты, дифавтомат следует выбирать исходя из фазы сети. Трехфазные разности имеют три полюса для соединения фаз и один полюс для нулевого рабочего провода. По понятным причинам трехфазный дифференциал отличается большими габаритами и занимает от шести до семи модулей. Однофазные дифференциалы могут занимать от двух до четырех модулей, в зависимости от версии. Однако в любом случае дифавтомат займет гораздо меньше места, чем обычный автомат и УЗО вместе взятые.
2. Номинальное напряжение
Хотя в общем случае промахнуться сложно: три фазы — 380 вольт, а одна фаза — 220 вольт. Но все же бывают редкие неприятные исключения, и стоит обратить внимание на номинальное напряжение устройства.
3. Характеристики выпусков и номинал машины
Поскольку дифференциал тоже является автоматическим выключателем, то естественно он тоже имеет характеристику, отображаемую буквой латинского алфавита перед цифрой, обозначающей номинал значение текущей нагрузки. Что касается бытовых сетей, то здесь традиционно наиболее популярны автоматы характеристики С.
Например, для розеточной сети подойдет дифавтомат характеристики С16 (реже С25). Для сетей освещения применяют автоматы С6 или С10. Реже применяются автоматы характеристики В. Автоматы С50, С63, С80 и С100 часто используются в качестве вводных общедомовых или квартирных выключателей.
4. Номинальный ток утечки
Это характеристика УЗО, входящего в состав дифавтомата. Номинальный ток утечки обозначается символом «дельта» и числом, обозначающим фактический ток утечки, буквами мА (миллиампер). Для защиты розеточных и осветительных сетей обычно применяют рассеиватели с номиналом 10-30 мА. Чаще всего групповые сети защищают устройства на 30 мА, а одиночные розетки на 10 мА. Вводный дифильтромат может иметь встроенное УЗО на 100-300 мА.
5. Тип или класс встраиваемого УЗО
Давно известно, что существуют УЗО типа AC, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на утечку постоянного тока в устройствах с электронными преобразователями. Все это касается УЗО, встроенных в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машины, целесообразно использовать дифавтоматы со встроенными УЗО типа А, так как тип АС может просто оказаться неэффективным.
6. Наличие/отсутствие защиты от обрыва нулевого провода
Очень любопытный момент. Дело в том, что для работы встроенного УЗО необходимо запитать блок дифференциальной защиты. Эта мощность берется со входа устройства. То есть, чтобы сработала дифференциальная защита дифавтомата, необходимо, чтобы в сети было напряжение.
Это значит, что и нулевой, и фазный рабочие проводники должны быть в порядке. Причем, если нет «фазы» — то бог с ним, ведь току утечки неоткуда взяться. Другое дело, если ноль обрывается Тогда оставшаяся «фаза» может вызвать утечку, и встроенное УЗО перестанет работать из-за отсутствия питания.
Для предотвращения такого явления некоторые дифавтоматы имеют в своем составе блок защиты от обрыва нулевого проводника, который по сути представляет собой реле напряжения, контакты которого работают на размыкание.
Если такого блока в дифференциале нет, то есть все основания самостоятельно установить на входе реле напряжения для контроля ситуации.
7. Дифавтомат производитель
Как бы сильно ни было желание сэкономить, лучше воздержаться от приобретения дифов сомнительного происхождения. Известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении не были даже автоматами: не имели никаких выпусков, кроме механических ручных.
Вполне логично, что есть возможность приобретения дифавтомата аналогичной конструкции. Но дифференциал — это аппарат, функции которого зачастую никак не дублируются. То есть безопасность электросети в целом остается на совести диф. И он просто обязан быть качественным. Конкретных указаний по брендам и маркам давать не будем, но лучше приобретать устройства в проверенных магазинах и не кидаться на чрезмерно низкие цены.
8. Общие инструкции
Каждый дифавтомат имеет в своем составе кнопку «тест», позволяющую проверить его работоспособность путем создания преднамеренной утечки тока. После установки устройства всегда стоит провести небольшую проверку с помощью этой кнопки.
Кроме того, следует помнить, что не каждая линия должна быть оборудована дифференциальной защитой.
