Как выбрать паяльник для пайки проводов: для дома, для пайки проводов, мощность паяльника

Содержание

лучшие модели, разновидности для телефонов, инструкция по применению для радиодеталей и другой электроники

Изготовление различных любительских приборов, а также простейшие ремонтные работы по замене радиодеталей на различных печатных платах неизбежно связано с процессом пайки. При этом нужно понимать, что паяльник для микросхем имеет определенные отличия от обычных приборов данного типа. Использование неподходящего устройства может вызвать поломку электроники и порчу платы. Поэтому нужно внимательно отнестись к его выбору.

Конструкция

Паяльники для микросхем имеет ряд отличий:

  • Наконечник паяльника носит название жало. Именно оно является основной рабочей частью. По нему, а точнее по его форме и размерам, определяется, для каких конкретно целей служит тот или иной прибор.
  • Еще одним фактором, по которому можно узнать этот тип паяльного инструмента — это размеры самого прибора. Для мелких работ требуется компактный и легкий паяльник, который легко контролировать.
    Стандартные устройства слишком грубы для этого.
  • Мощность паяльника для пайки микросхем также достаточно мала. Это делается для того, чтобы наконечник не достигал слишком высокой температуры. Это может нанести вред компонентам схемы.
Конструкция паяльника

Характеристики

Технические характеристики, на которые следует обратить внимание при выборе инструмента:

  • Мощность. В случае с паяльниками для схем значение мощности не должно превышать 10 Вт. Данный параметр влияет на работоспособность и сохранность электрических элементов. Такой подход используется при монтаже схемы. Если же происходит удаление элементов с платы и их сохранность не имеет значения, то большое значение мощности облегчит процесс.

Важно! Мощные приборы могут использоваться только опытными радиолюбителями, которые способны точно и быстро производить работу, не вызывая перегрева элементов.

Приборы различной мощности
  • Напряжение, которое потребуется для работы. Большое напряжение от сети, равное 220 В, также может нанести вред деталям. По этой причине паяльник подключается через понижающий трансформатор, который в зависимости от модели выдает либо 12, либо 36 В. При выборе товара лучше всего брать комплект, куда уже входит трансформатор или блок питания, дабы не докупать его отдельно.
  • Толщина наконечника также играет важную роль. У обычных инструментов она составляет около 5 мм. Для инструментов для микропайки нормальным считается значение до 3 мм. Сменные наконечники чаще всего имеются в продаже отдельно, но бывают комплекты, куда они тоже входят.
Различные насадки для паяльника
  • Наличие терморегулятора позволяет выбирать комфортный температурный режим для каждого вида монтажа. Это снижает риск порчи элементов, а также делает процесс работы более удобным и эффективным. Обычно терморегулятором оснащены более дорогие модели.
Нагреватели различного типа

Инструкция по эксплуатации

В работе часто возникают нюансы которые необходимо исправлять. Ниже будут разобраны основные моменты.

Пайка чипов

При работе микросхем и чипов нужно, прежде всего, исключить возможность перегрева чипа. Для этого нужно касаться каждого его контакта в течение не более трех секунд. После этого контакт необходимо охладить и только после этого проводить процесс пайки вновь.

Перед непосредственно пайкой контакты чипа готовят и обрабатывают, нанося на них тончайший слой припоя, который улучшит контакт с поверхностью. На ножки элемента наносят флюс и проводят по ним наконечником с припоем. Если процедура проведена правильно, то контакт будет блестящий и гладкий, без различных скоплений припоя.

Различные виды микросхем
Штырьковые чипы

В случае, если чип имеет выводы в виде штырей, то процесс впайки его в плату происходит следующим образом:

  1. Микросхема устанавливается в специальные отверстия в поверхности платы.
  2. На противоположной (обратной) стороне на штырьковые контакты наносится флюс.
  3. С той же обратной стороны производится пайка каждого вывода.
  4. Убираются остатки флюса.
Штырьковый чип

Soic-чипы

Чипы такого типа припаивают слегка по-другому. Чаще всего этот метод называется «волна припоя». Суть его состоит в том, что расплавленный припой в жидком состоянии заполняет пространство между металлизированной частью платы и контактами детали. Таким образом, создается капля, которая способна проводить электрические импульсы.

Метод «волна припоя» выполняется за несколько следующих шагов:

  1. Облудить и смочить флюсом все поверхности, которые будут обеспечивать контакт.
  2. Микросхему установить на поверхность платы, таким образом, чтобы все ножки были совмещены с металлизированными дорожками.
  3. Нужно припаять для начала только один какой-либо угловой контакт.
  4. Далее припаивается второй контакт, находящийся по отношению к первому по диагонали. При этом нужно проконтролировать, чтобы все остальные контакты остались на своих металлических дорожках.
  5. Далее наносится флюс на все припаянные и свободные концы микросхемы.
  6. Далее с помощью наконечника припой равномерно распределяется по контактам.
  7. В случае образования перемычек из припоя между контактами нужно удалить их, так как перемычки нарушат работу компонентов. Удаление происходит с помощью специальной плетенки из металла. Для этого ее кладут поверх перемычки и проводят наконечником паяльника. При этом припой впитывается в плетенку.

Важно! при проведении пайки методом «волна припоя» на местах, где проводится непосредственно пайка, должно находиться достаточное количество флюса для обеспечения смачивания поверхностей.

Soic-чипы

Демонтаж микросхем

Планарные чипы выпаиваются из платы по следующему алгоритму:

  1. С помощью ацетона и этилового спирта с контактов удаляется лак дочиста.
  2. На все контакты, которые будут выпаиваться, наливается флюс.
  3. Замкнуть с помощью припоя все контакты, разгоняя его нагретым наконечником. Нанесенный припой должен оставаться в жидком состоянии.
  4. Затем нужно провести жалом по всем контактам, расплавив весь припой.
  5. Удалить микросхему.

Лучшие паяльники

Для разной ценовой категории и цели можно подобрать свой хороший инструмент.

Профессиональные

Представителем мощных профессиональных паяльников для пайки микросхем на рынке является модель Zubr 55301-200. Большая мощность может быть как плюсом (для опытных мастеров), так и минусом для новичков, которые могут испортить микросхему.

Из основных положительных моментов выделяют:

  • Наличие на наконечнике покрытия из специального состава, которое способствует высокому качеству пайки, а также защиты самого жала, что увеличивает его срок использования.
  • Прибор универсален: он подходит для соединения мощных проводов и мелких радиодеталей.
  • Комфорт в работе: удобная ручка и практичный выключатель прямо на ней.
  • Встроенный канал заземления, обеспечивающий безопасность при порче изоляции. Также с прибора снимается статика.
  • Качественные материалы, применяемые для изготовления прибора.
Паяльник Zubr 55301-200

Для мелкой пайки

Исключительно для мелких работ используется и другая модель от этого производителя — Zubr 55402-100. Из плюсов отмечают:

  • Небольшую мощность инструмента. Это делает его идеальным для новичков при проведении ремонта микросхем.
  • Особая формы рукояти из двух компонентов, которая обеспечивает удобство и безопасность.
  • Наличие специальной подставки под паяльник.
  • Провод заземления для большей безопасности.
  • Наконечник прибора обеспечивает комфортное выполнение самой тонкой работы.
Прибор Zubr 55402-100

Бюджетные

Наиболее дешевым вариантом будет покупка CXG E60WT. Это довольно компактный паяльник с длиной около 22 см и весом 165 грамм. В конструкции этого паяльника имеет керамический нагреватель.

Устройство модели CXG E60WT

Инструментарий

При работе по пайке схем и проводов недостаточно лишь наличие паяльника.

Для такого вида монтажа потребуются дополнительные материалы, инструменты и оборудование:

  • Подставка для самого паяльника. Температура жала даже после окончания работ некоторое время может составлять до 300 градусов. Чтобы обезопасить окружающих людей и предметы от ожогов обязательно должна быть подставка. Если нет желания тратить не нее деньги, можно с легкостью сделать ее самому.
  • Припой. Он представляет собой сплав олова со свинцом, который нужен для контакта с поверхностью.
  • Канифоль. По сути, это твердая смола, которая применяется для удаления пленок оксида и слоя жира с поверхностей.

Важно: нельзя дышать парами или дымом от припоя и канифоли, так как это негативно сказывается на организме человека.

  • Пинцет. Применяется для работы с мелкими радиодеталями. Лучше всего брать инструмент, концы которого заостренные.
  • Бокорезы. В основном пригодятся для работы с проволокой и для зачистки проводов.
  • Напильник. Он используется для спиливания наконечника паяльника при необходимости.
  • Отвертки. Лучше купить сразу целый набор с различными насадками.

Как сделать паяльник своими руками

Приобретение паяльного инструмента в магазине — не очень выгодное мероприятие: дешевые модели обладают низкой эффективностью и плохим качеством, а за хорошие приборы придется заплатить достаточно большую сумму для подобного рода инструментов. Один из возможных выходов — собрать свой паяльник для электроники. Наибольшее признание получил самодельный прибор на основе резистора, отличающийся удобством применения и надежностью. Изготовление его не займет много времени и не потребует особых навыков.

Одна из схем устройства паяльника своими руками

Необходимые материалы, которые потребуются для изготовления:

  • Резистор МЛТ, на основе которого и будет собираться прибор. Необходимая мощность резистора в пределах от 0,5 до 2 Вт, сопротивление от 5 до 10 Ом.
  • Обычная шариковая ручка.
  • Небольшой кусочек проволоки с диаметром примерно 0,8м м.
  • Прямоугольный кусок текстолита с размерами 3 см в длину и 1 в ширину.
  • Толстая проволока из меди (будет идеальным диаметр в 1 мм). Она будет выполнять функцию наконечника.

Сборка изделия проходит в несколько этапов:

  1. С резистора снимается слой лака и краски.
  2. Один из выводов обрезается и на его месте сверлится отверстие диаметром 1 мм.
  3. В передней его части делается пропил, куда установится токовод.
  4. Из листа текстолита вырезается небольшая плата. Ееширокая часть нужна для крепления выводов от резистора, на узкой производится пайка проводов. Пространство между этими частями служит для крепления в шариковой ручке.
  5. В пропил вставляется проволока, затем она припаивается крезистору.
  6. К печатной плате припаиваются итоководы.
  7. Производится крепеж проводов для питания.
  8. Далее они подключаются квходам резистора.
  9. Оставшиеся снаружи элементы устанавливаются внутрь шариковой ручки.
Пример самодельного устройства

Починить телефон или какой-либо другой прибор, в котором имеются печатные платы и микросхемы, не составляет труда, если иметь под рукой необходимые инструменты. Для этого, в первую очередь, нужно знать, какой паяльник выбрать для микросхем. Также нужно знать некоторые правила работы с данным инструментом. Если выполнять все требования, то работа будет выполнена качественно и безопасно.

Как правильно паять многожильные и одножильные провода паяльником

Рубрика: Все про пайку Опубликовано 13.02.2020   ·   Комментарии: 0   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 1 251

Пайка проводки не всегда простая задача. Начинающие радиолюбители часто прибегают к использованию паяльной кислоты. Это фатальная ошибка. Все провода паяются канифолью без каких-либо трудностей.

Пайка многожильных проводов

Многожильные проводники быстро нагреваются от паяльника и легко лудятся. Для пайки проводов понадобится стриппер (щипцы для зачистки проводов), паяльник, жидкая канифоль и припой.


Для этой работы выберите жало типа мини волна. Оно массивное, и так как потребуется много припоя и большая площадь прогрева.

Стриппером изоляция легко удаляется. Он не повреждает провода, отличие от бокорезов, плоскогубцев или лезвия.

Подготавливаем оба провода.

Нанесите жидкую канифоль на место соединения. Жидкая канифоль проникает внутрь проводков и тем самым повышает качество пайки. И канифоль дешевле любого другого флюса. Дорогих и качественных флюсов для такой пайки не требуется. Тем более, когда надо спаять сотню проводов.
Температура пайки до 300 °C. С такой температурой паяльник не повредит изоляцию на проводе.

Наносим припой на паяльник и несколькими ровными движениями проходим по месту пайки. Время пайка не более 3 секунд. За это время канифоль успевает испариться. А без канифоли припой начнет собираться в кучки, и будет плохо паяться.

Если на контакте есть комки припоя и трещины, повторите процедуру заново. Дождитесь остывания контакта, иначе можно повредить кисточку от жидкой канифоли.

Другой способ

Альтернативный вариант — это лужение контактов перед их спаиванием. Такой метод снижает скорость работы, однако он позволяет добиться высокого качества пайки.

Скручиваем два провода в единую жилку отдельно друг от друга и залуживаем их припоем. Далее прислоняем их друг к другу, наносим канифоль и спаиваем.

Качество контакта получается выше, но припоя тратится больше.

Изоляция и термоусадки

Провода надо обязательно изолировать, будь это наушники или блок питания. Для этой цели подойдут термоусадки. Они бывают разных размеров, цветов и материалов.

Отрезаем термоусадку с запасом.

Закрываем контакт.

Если у вас паяльная станция, можно обойтись и 100 °C. Если нет, то можно использовать огонь от зажигалки или спички.

Нагреваем термоусадку с одного конца, плавно переходя на второй.

Термоусадка приклеивается к проводу.

Если нет термоусадки, то можно воспользоваться изолентой. А синяя изолента добавляет психологически +10% к прочности контакта.

Пайка одножильных проводов

Одножильные провода сложны в пайке тем, что они массивные. Например, витую пару намного сложнее спаять, чем многожильные провода от блока питания. Поэтому, будем использовать второй метод пайки.

Удаляем изоляцию с проводов.

Залуживаем повода по очереди. Главное не медлить, и паять быстро. Время пайки не дольше секунды. Каплей припоя пройдитесь с одного конца на другой.

Бесполезно повышать температуру выше 300 °C. Наступит перегрев и канифоль начнет испаряться быстрее.

Соединяем залуженные провода.

Наносим канфоль и спаиваем их с припоем от паяльника.

И в этом случае пайка должна быть быстрой, в одно касание. Иначе припой будет комками.

Финальный этап — термоусадка.

Итог

Паять провода не всегда просто. Тем не менее, не нужно использовать паяльную кислоту и ставить высокие температуры на жале паяльника. Всегда изолируйте провода, иначе случайное замыкание может вывести из строя устройство.

Post Views: 1 251

Какой паяльник выбрать для пайки радиодеталей, проводов: ТОП-5 моделей

Каждый вид пайки несколько отличается от других разновидностей, что влияет на выбор инструмента, при помощи которого и будут производиться процедуры. Хороший паяльник для пайки труб может совсем не подойти для работы с радиодеталями. По этой причине нужно знать, как правильно выбрать паяльник для работы с микросхемами и прочими радиоэлементами. К характеристикам устройства выдвигаются особые требования, так как нарушение технологии может навредить самим деталям. В особенности это касается чувствительных элементов, которые можно испортить статическим напряжением, высокой температурой и прочими особенностями работы устройства.

Работа с радиодеталями предполагает, что нужно будет выполнять операции с достаточно мелкими элементами. Они намного быстрее плавятся и для их обработки требуется значительно меньше энергии. Выполнение процедур с такими тонкими элементами требует особой тщательности и подготовки. Это касается не только выбора правильного элемента, но и умения мастера. Здесь требуются точные движения и учет всех тонкостей обрабатываемых деталей. Хороший подходящий инструмент здесь становится лишь дополнением ко всем умениям специалиста. Но даже малоопытному человеку со специальным паяльником для этих целей будет легче справиться с работой при наличии подходящего инструмента.

Процесс пайки радиодеталей

Требования к паяльникам для пайки радиодеталей

Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.

Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:

  • Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента.
  • Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе.
  • Регулятор мощности. Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы. Благодаря этому, можно одним паяльником выполнять множество видов процедур.
  • Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора.
  • Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.

Конструкция паяльника для радиодеталей

Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:

  • Жало;
  • Стержень;
  • Нагреватель;
  • Держатель;
  • Электрический шнур и вилка;
  • Трансформатор;
  • Частотный преобразователь;
  • Регулятор мощности;
  • Кнопка управления.

В зависимости от конкретной модели, количество элементов конструкции может меняться. При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям.

Особенности выбор паяльника

Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых. Поэтому, важно определиться с целями применения. Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:

  • Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.
  • Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.

Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:

  • 100 Вт и выше – модели не стоит использовать для работы в данной сфере;
  • 60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
  • 20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
  • 10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.

«Важно!

Импульсные паяльники специализированы для работы в этой сфере и часто имеют оптимизированные под нее параметры, что существенно облегчает выбор, как для бытового, так и для профессионального использования. »

Топ 5 лучших моделей паяльников для радиодеталей

Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:

  • Baku bk-456 – модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.

Паяльник Baku bk-456

  • TLW 500W – мощный паяльник с нихромовым нагревательным элементом.

Паяльник TLW 500W

  • AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.

Паяльник модели AOYUE 3211

  • ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.

Паяльник модели ZD 416G

  • Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.

Паяльник Intertool RT2001

Производители

Среди популярных производителей можно отметить следующие бренды:

  • Sthor;
  • AOYUE;
  • ZD;
  • TLW;
  • Intertool;
  • Mega;
  • Baku;
  • Mastertool.

Заключение

Работа с радиоэлементами является достаточно специфической. Далеко не все простые модели паяльников могут подойти для этого, даже если мастер имеет соответствующий опыт работы. Пайка микросхем востребована, так что на рынке можно подобрать подходящие по цене и другим параметрам моделей. Но стоит помнить, что на качество работы влияет не только инструмент, но и опыт мастера.

Видео: рекомендации по пайке микросхем и радиодеталей



ТОП-5 паяльников для пайки микросхем и радиодеталей

Пайка является неотъемлемой частью ремонта оборудования с микросхемами и его создания. Это достаточно сложный процесс, которые требует наличия специального оборудования, так как здесь ведется работа с достаточно мелкими деталями. Паяльник для микросхем заметно отличается от того, который нужен для спаивания проводов. Его размеры заметно меньше, чем крупные модели для обыкновенных операций, а также жало обладает тонкой заточкой. Могут встречаться варианты со специальными видами заточек, которые рассчитаны преимущественно на выпаивание.

Паяльник электрический для микросхем является необходимым инструментом мастера по ремонту и любителя радиотехники. Модели могут быть в различном ценовом сегменте с отличающимися характеристиками. В любом случае, это будет ручной инструмент, который позволит наносить тонкий слой припоя и нагревать детали для спаивания и выпаивания их из схемы. Многие разновидности являются узкопрофильными и предназначаются для одного вида работ.

Пайка микросхем паяльником

Особенности паяльников для микросхем

Одной из главных особенностей таких моделей является форма жала. Именно наконечник является основным рабочим инструментом. В зависимости от его формы и прочих особенностей можно понять, как именно будет работать устройство и для каких целей оно предназначено. Форма не единственный параметр, выделяющий паяльник для электроники среди остальных. Размер становится еще одним фактором, выделяющим этот тип устройств на фоне остальных. Маленький паяльник для микросхем позволяет проводить основные операции для работы с ними, тогда как большие стандартные модели оказываются достаточно грубыми для такой работы. Это же сказывается на мощности изделия. Для каждого вида работ мощность должна быть соответствующей, чтобы ее хватало для расплавления контактов, но чтобы паяльник ничего не пережигал.

Виды паяльников для электроники

Основным различием, которое помогает разделить паяльники для электроники на разновидности, является вид нагревательного элемента, который в них используется. В последнее время технология производства позволяет выпускать множество разновидностей, которые отличаются друг от друга по характеристикам.

Нихромовые

Основным нагревательным элементом в таких паяльниках становится нихромовая проволока. Материал хорошо проводит электрические импульсы, что позволяет нагревать жало до нужной температуры достаточно быстро. Простые модели обладают спиралью, которая намотана на корпус не проводящий электричество. Чтобы проволока не теряла тепло, ее помещают в изоляторы. Подобные модели чаще всего применяются в бытовом непрофессиональном использовании.

Нихромовый паяльник

Недостатки:

  • Паяльник для радиодеталей с нихромовым нагревательным элементом долго нагревается;
  • Спираль быстро перегорает и ее приходится менять.

Преимущества:

  • Простота в использовании;
  • Неприхотливость к внешним факторам;
  • Высокая ударостойкость.

Керамические

Паяльник для пайки микросхем телефонов с керамическим нагревательным элементов использует специальные стержни, которые подсоединяются к контактам дающим напряжение. Благодаря воздействию напряжения керамика нагревается до нужной температуры.

Керамический паяльник

Преимущества:

  • Тонкий паяльник для микросхем из керамики обладает длительным сроком эксплуатации;
  • Быстро нагревается до нужной температуры.

Недостатки

  • Высокая подверженность механическим повреждениям;
  • Жало заменить невозможно, если оно как-либо повредиться.

Индукционные

Точечный паяльник индукционного типа обладает всеми необходимыми качествами для спаивания микросхем. В нем присутствует ферромагнитное покрытие, которое обеспечивает образование магнитного поля на жале, а также есть катушка индуктора. Его особенностью является то, что когда достигается максимальная температура, то нагрев прекращается. Когда температура начинает понижаться, подача электричества возобновляется. Это обусловлено ферромагнитными свойствами покрытия.

Внешний вид индукционного паяльника

Преимущества:

  • Наличие автоматического подогрева;
  • Экономия энергии;
  • Неприхотливость в эксплуатации.

Недостатки

  • Чтобы подобрать оптимальное значение температуры нагрева, приходится менять наконечники, так как этот параметр поддерживается согласно точке Кюри.

Импульсные

Главным отличием данной модели является наличие частотного образователя, который имеет встроенный высокочастотный трансформатор. Сначала частота повышается, но через некоторое время она понижается до рабочего значения. Жало здесь является частью электрической цепи. Оно подключено к токосъемникам вторичной обмотки. Это обеспечивает прохождение больших токов сквозь обмотку и дает максимально короткое время нагревания. Функция нагрева включается тогда, когда нажимается соответствующая кнопка на паяльнике. Если ее отпустить, то устройство остывает.

Импульсный паяльник

Преимущества:

  • Хороший паяльник для микросхем нагревается практически мгновенно;
  • Универсальность применения, как для крупных, так и для мелких деталей.

Недостатки:

  • Импульсный паяльник для пайки микросхем не может использоваться для длительной работы.

Характеристики популярных моделей

Жало для паяльника для микросхем является не единственным, на что стоит обращать внимание. Здесь собраны основные характеристики наиболее популярных моделей, использующихся для работы с микросхемами.

Модель паяльника

Характеристики модели

Matrix 914044Мощность устройства: 40 Вт

Период максимального нагрева: 3,3 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Rexant 120123Мощность устройства: 40 Вт

Период максимального нагрева: 10 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Rexant 120240Мощность устройства: 40 Вт

Период максимального нагрева: 7 минуты

Форма наконечника: клиновидная

Материал рукояти: дерево

Rexant ZD20UМощность устройства: 8 Вт

Период максимального нагрева: 0,25 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Требования к паяльникам для радиодеталей

В среднем мощность паяльника должна быть около 10 Вт. Чем меньше будет данный параметр, тем больше шансов сохранить радиоэлементы в целости и сохранности. Не рекомендуется использовать очень мощные инструменты, поэтому одним из главных требованием является разумный подбор параметра относительно тех работ, для которых будет применяться устройство. Мощность паяльника для пайки микросхем может доходить и до 40 Вт, но профессионалы работают и с 4 Вт паяльником, если речь идет об особенно мелких деталях.

Жало должно быть крепким и хорошо очищаться. Как правило, это достаточно тонкие изделия, поэтому наличие крепкого материала является обязательным условием для долгосрочной работы. Здесь нередко используются материалы для жала, которые редко встречаются в больших паяльниках, что как раз и обусловлено данными требованиями.

Наличие дополнительных функций, кнопок отключения, расположенных на корпусе, специальных покрытий и прочих вещей определяется тем, для какой сферы предназначается паяльник. Все, что облегчит работы из вышеуказанных дополнений в определенной среде будет обязательным для конкретных моделях, где данная функция востребована.

«Важно!

Это касается преимущественно профессиональных устройств, так как бытовые будут значительно проще.»

Как выбрать хороший паяльник?

Рассматривая как выбрать паяльник для микросхем, стоит внимательно изучить следующие параметры устройства:

  • Мощность. Чем ниже мощность изделия, тем проще будет работать, так как при высокой температуре есть риск перепалить схему. 10 Вт является оптимальным значением для работы.
  • Напряжение. Зачастую напряжение в 220 В может испортить стандартную микросхему. В паяльниках встраивается блок питания, который понижает напряжение до 36В или даже 12В. Таким образом, лучшим выбором будут устройства с таким блоком питания.
  • Толщина жала. Участки для пайки могут иметь размер в десятые доли миллиметра. Здесь подойдут конусообразные жала, толщина которых составляет 1 миллиметр и менее, что может зависеть от заточки.
  • Терморегулятор. Для многих моделей наличие терморегулятора становится приятным дополнением. Очень важно во время работы сохранять постоянно одну и ту же температуру. Это дополнение помогает добиться нужного результата.



Производители

На современном рынке продукции можно встретить товары от следующих производителей:

  • Rexant;
  • Matrix;
  • Sparta;
  • Topex;
  • Курс.

Заключение

Паяльники для пайки микросхем относятся к узкопрофильным устройствам, но этот профиль очень широко распространен. Специалисты по ремонту, любители электроники и люди, паяющие сами микросхемы, не могут обойтись без хорошего специализированного паяльника. Разнообразие продукции на рынке с различными параметрами только подтверждает востребованность данной сферы.

Обзор лучших паяльников для дома

В арсенале любого мастера, который часто имеет дело с электрическими приборами, кабелями и проводкой в целом, обязательно должен быть паяльник. Некоторые хранят этот прибор годами в запыленном ящике и пользуются им по мере необходимости, а другие работают с этим устройством на постоянной основе. Какой паяльник лучше выбрать для домашних работ, расскажем в этой статье.

Краткое содержимое статьи:

Производители

Самые лучше приборы всегда изготавливались и будут производиться в Германии и Японии, а самые известные марки, которые отличаются своей надежностью, требованиям и качеством, это Goot, Ersa, Hakko, Matrix и Weller. Используя паяльники этих производителей, вы всегда сможете провести работу даже с самими мельчайшими деталями.

Более того паяльники этих фирм используются как любителями и новичками, так и профессионалами. Фото паяльников вы можете посмотреть в статье.

Конструкция и принцип работы

Как и любой другой инструмент, паяльник имеет особую конструкцию, куда входят держатель, нагреватель, жало и шнур с вилкой. Принцип работы этого прибора достаточно прост. Когда вилка включается в розетку, происходит разогрев нагревательного элемента, который отдает свою энергию жалу.

Температура на кончике жала достигает 450-500 градусов, что позволяет расплавлять припой буквально за секунды. Припой может быть оловянным, свинцовым, медным, цинковым, а также быть сплавом, куда сходят несколько металлов.

Электрический паяльник предназначен для того, чтобы расплавлять припой, который затем затекает в щели, что в последующем застыть и образовать плотное соединение.

Разновидности

Самый важный вопрос – как выбрать паяльник, но еще важнее разобраться в конструкциях и принципах работы этого прибора, так как существует несколько видов.

Нихромовый

Нихромовая нить обычно используется в электрических паяльниках. Такая нить изготовлена обычно из никеля, так как этот материал имеет высокие показатели жаропрочности. В стандартных приборах эта нить обволакивает корпус, центром которого является стержень. Чтобы изолировать нагреватель, используют пластинки из слюды, а также ткань из стекловолокна.

Преимуществами можно назвать доступность цены, легкость работы и возможность отремонтировать. Из недостатков отмечаются продолжительность нагрева и недолговечность при интенсивных работах, которые занимают продолжительное время.

Керамический

Если рассматривать настоящий керамический паяльник, то его нагревательный элемент будет изготовлен из керамики, но современные производители обычно просто заменяют изолятор на керамический. В оригинальном исполнении такого не будет, так как весь стержень, который нагревается, изготовлен из нескольких компонентов, которые влиты друг в друга.

Очень важно выбирать оригинальный инструмент, который отличается визуально по внутренностям, а также по более высокой цене. Достояние таких приборов заключены в более быстром нагреве, высокой мощности, более долгом сроке использования и долговечности при высоких нагрузках.

А вот из минусов выделяют высокую стоимость, частые подделки, бережливое отношение, так как керамике свойственно ломаться от ударов, а также невозможность использования не родных жал.

Импульсный

Первые два вида работают только в одном режиме, который поддерживает постоянное нагревание, импульсный же работает только во время нажатия на кнопку. Форма зачастую выглядит на буква «Г», так как требуется специальная рукоять, с которой было бы удобно нажимать на кнопку.

Отличительной чертой такого прибора является то, что работа должна быть незначительной и непостоянной, то есть по мере редкой востребованности. Он также быстро разогревается, имеет высокую производительность и может паять как большие, так и мелкие компоненты. Однако такой прибор нельзя использовать при масштабных или продолжительных работах.

Индукционный

Считается самым современным решением, которое используется все чаще и чаще. Нагрев происходит за счет индукционной катушки и магнитного поля, поэтому строение устройства значительно отличается от собратьев. Очень часто можно встретить такой паяльник с регулятором.

Отлично экономит потребляемую энергию, поддерживает требуемую температуру нагрева, а жало может быть заменено с поразительной легкостью. Однако стоит такой прибор гораздо дороже, является частью паяльного комплекса и требует замены типа жала при различных температурах.

Также существуют беспроводные паяльники на батарейках и портативные, работающие от USB. При выборе важно изучить инструкцию, как паять определенным видом паяльника.

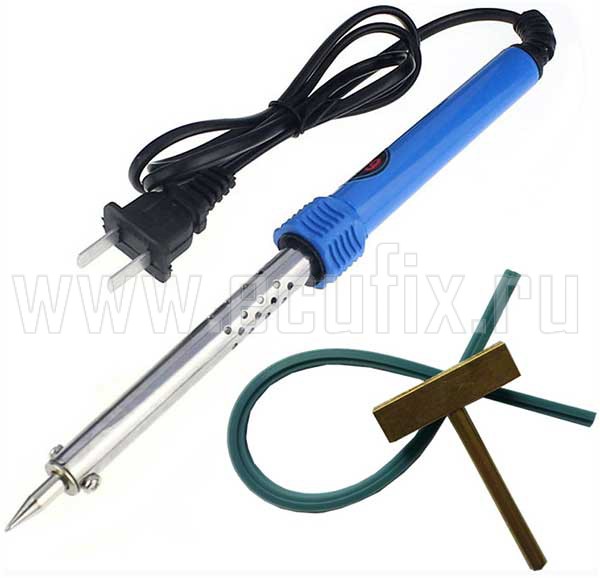

Фото лучших паяльников для дома


При выборе паяльника следует обратить внимание на ряд важных особенностей, поэтому вот список некоторых из них, которые мы считаем наиболее важными.

Принадлежности — некоторые из этих наборов идут с дополнительными наконечниками, большим количеством припоя, кусачками, пинцетом и другими принадлежностями, а некоторые идут без них; мы считаем, что вам нужен тот, который готов к работе, поэтому выбирайте внимательно.

Power — мы считаем, что стандартная выходная мощность должна быть не менее 60 Вт, и, поскольку большинство из них соответствует этому, у вас есть большой выбор.

Чемодан — для хранения вещей вместе и простоты перемещения, вы можете выбрать один с чемоданом, и у вас будет справедливый выбор из десяти вышеупомянутых.

Вот и все, поэтому, чтобы помочь вам сделать выбор из включенных отличных моделей, все, что остается сейчас, — это подвести итоги!

Как это работает

Древнее искусство пайки за эти годы изменилось только в одном направлении: сегодня у нас есть устройство, которое помогает нам паять более точно — простой и эффективный паяльник. Что это такое и как оно работает? Паяльник — это простое устройство, которое очень эффективно. Как правило, он состоит из прохладной на ощупь ручки, наконечника, который нагревается — из прочного металла или иногда из современной керамики — до высокой температуры, и, как правило, сетевого кабеля для подключения.

Вы нагреваете наконечник, прикладываете его к проволоке мягкого припоя (обычно это соединение олова), которое плавится на металлических объектах, которые вы хотите соединить. Затем припой очень быстро охлаждается, образуя соединение, которое эффективно сваривает две части, возможно, проволоку или металлические пластины, вместе навсегда. Если что-то пойдет не так, вы можете отменить соединение, повторно нагрея припой. Это простой и легкий в освоении процесс, но он требует некоторой практики, если вы хотите добиться совершенства, и чем лучше у вас получится, тем аккуратнее будут ваши паяльные соединения.

Зачем нужны навыки пайки? Если вы имеете дело с электрооборудованием — для хобби или работы — например, с модельными наборами, печатными платами или многими другими предметами, возможность аккуратно и точно паять — это бонус. Если вы новичок в пайке, вам нужно быть осторожными: кончик паяльника сильно нагревается, поэтому никогда не прикасайтесь к нему и всегда наблюдайте за детьми, когда они паяют. Кроме того, не забывайте ставить его на подставку между использованиями, чтобы не повредить поверхность, на которой вы работаете.Итак, давайте взглянем на 10 лучших паяльников, чтобы помочь вам найти лучший для себя.

Давайте подведем итоги!

Если вы новичок в пайке или хотите обновить свой комплект, в нашем списке найдется что-то, что соответствует вашим требованиям и бюджету.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
