Как правильно выбрать паяльную станцию с феном для пайки микросхем и других компонентов. Какие бывают виды термовоздушных станций. На что обратить внимание при выборе паяльной станции. Какие функции важны в современных паяльных станциях.
Виды паяльных станций: основные типы и их особенности
При выборе паяльной станции важно понимать, какие виды оборудования существуют и чем они отличаются. Рассмотрим основные типы паяльных станций:
- Термовоздушные станции
- Инфракрасные станции
- Контактные паяльные станции
- Паяльные станции с технологией T12
Термовоздушные паяльные станции
Термовоздушные станции являются наиболее универсальным и распространенным вариантом. Они делятся на два основных типа:
- Турбинные — оснащены встроенной турбиной в ручке фена. Отличаются компактностью и мощным воздушным потоком.
- Компрессорные — имеют встроенный воздушный насос в корпусе. Обеспечивают более мягкий воздушный поток.
Преимущества термовоздушных станций:

- Подходят для пайки коннекторов, микросхем, SMD-компонентов
- Позволяют работать с пластиком и другими полимерами
- Универсальны в применении
- Часто комплектуются паяльником и феном
Инфракрасные паяльные станции
Инфракрасные станции являются профессиональным оборудованием высокого класса. Их особенности:
- Равномерный нагрев платы с помощью ИК-излучения
- Минимальный риск повреждения компонентов
- Точный контроль температуры
- Подходят для работы со сложными компонентами (BGA, процессоры)
Контактные паяльные станции
Контактные станции представляют собой паяльник с блоком регулировки температуры. Их преимущества:
- Стабилизация температуры жала
- Подходят для пайки простых компонентов, проводов, разъемов
- Доступная цена
Паяльные станции T12
Станции T12 — усовершенствованный вариант контактных станций. Их особенности:
- Картриджная конструкция (жало и нагреватель объединены)
- Быстрый нагрев (до 350°C за 10 секунд)
- Высокая точность поддержания температуры
Ключевые параметры при выборе паяльной станции
При выборе паяльной станции следует обратить внимание на следующие важные характеристики:

Мощность
От мощности зависит функциональность станции. Для универсального использования рекомендуется выбирать станции мощностью от 700 Вт до 1 кВт. Это позволит работать как с мелкими компонентами, так и с крупными деталями.
Диапазон регулировки температуры
Широкий диапазон регулировки температуры обеспечивает возможность работы с различными материалами и компонентами. Оптимальный диапазон — от 100°C до 500°C.
Стабильность поддержания температуры
Высокая стабильность температуры важна для качественной пайки. Хорошие станции обеспечивают стабильность ±1-2°C.
Тип нагревательного элемента
Существует два основных типа нагревательных элементов:
- Нихромовый — более доступный, но менее долговечный
- Керамический — обеспечивает высокую мощность и теплоотдачу
Комплектация
Обратите внимание на комплект поставки станции. Желательно наличие:
- Различных насадок для фена
- Набора сменных жал для паяльника
- Держателя для паяльника и фена
- Губки для очистки жала
Дополнительные функции современных паяльных станций
Современные паяльные станции часто оснащаются полезными дополнительными функциями:

Автоматическое охлаждение
Функция автоматического охлаждения фена повышает безопасность использования. При помещении фена в держатель активируется режим охлаждения, а затем станция переходит в режим ожидания.
Таймер отключения
Программируемый таймер отключения позволяет настроить автоматический переход паяльника в спящий режим после определенного времени бездействия.
Цифровой дисплей
Наличие яркого цифрового дисплея облегчает контроль температуры и настройку параметров станции. Некоторые модели позволяют переключать отображение температуры между градусами Цельсия и Фаренгейта.
PID-регулирование
Технология PID-регулирования (пропорционально-интегрально-дифференциальное регулирование) обеспечивает высокую точность поддержания заданной температуры.
Советы по выбору паяльной станции для разных задач
При выборе паяльной станции учитывайте специфику ваших задач:
Для домашнего использования
Для домашней мастерской подойдет универсальная термовоздушная станция среднего класса. Обратите внимание на модели с комплектацией «2 в 1» (паяльник + фен).

Для профессионального ремонта электроники
Профессионалам стоит присмотреться к станциям высокого класса с расширенным функционалом. Хорошим выбором будут инфракрасные станции или продвинутые термовоздушные модели.
Для работы с BGA-компонентами
Для пайки и демонтажа BGA-микросхем лучше всего подходят инфракрасные паяльные станции. Они обеспечивают равномерный прогрев платы и минимизируют риск повреждения компонентов.
Популярные производители паяльных станций
На рынке паяльного оборудования представлено множество производителей. Вот некоторые из наиболее известных и надежных брендов:
- Hakko — японский производитель профессионального паяльного оборудования
- Weller — немецкий бренд с богатой историей
- YIHUA — китайский производитель, предлагающий хорошее соотношение цена/качество
- Lukey — еще один популярный китайский бренд
- AOYUE — производитель широкого спектра паяльного оборудования
Заключение: как сделать правильный выбор паяльной станции
При выборе паяльной станции учитывайте следующие факторы:

- Определите круг задач, для которых будет использоваться станция
- Выберите подходящий тип станции (термовоздушная, инфракрасная, контактная)
- Обратите внимание на ключевые параметры (мощность, диапазон температур, стабильность)
- Оцените комплектацию и наличие дополнительных функций
- Изучите отзывы пользователей и рекомендации профессионалов
Помните, что оптимальный выбор зависит от ваших конкретных потребностей и бюджета. Не стоит переплачивать за функции, которые вам не понадобятся, но и не стоит экономить на качестве, если станция будет использоваться интенсивно.
Как выбрать паяльную станцию с феном для пайки микросхем
Модернизируются не только сложные технические устройства. Даже простейший инструмент – и тот постоянно усовершенствуется. Обычный паяльник теперь мало кого удовлетворяет, да и с учетом плотной компоновки микросхем современных приборов в некоторых случаях он бывает абсолютно бесполезен. Чтобы им можно было эффективно работать, нередко приходится самостоятельно изготавливать различные приспособления.
Другое дело – паяльная станция с феном, которая отлично подходит для пайки микросхем, ремонта ноутбуков и телефонов. Такие мини-установки интересны не только профессионалам, но и любителям, так как решают множество задач, в том числе, и на бытовом уровне.
Паяльные станции классифицируются по нескольким признакам, и их категорирование достаточно запутанное. Но основные показатели знать следует. Без этого выбор оптимальной модели сделать довольно сложно.
Содержание
- 1 По способу пайки
- 1.
1 Контактные
- 1.2 Бесконтактные
- 1.
- 2 По способу управления
- 2.1 Аналоговый
- 2.2 Цифровой
- 3 Критерии выбора
- 3.1 Нагревательный элемент
- 3.2 Комплектация
- 3.3 Диапазон регулирования
- 3.4 Мощность
- 3.5 Ремонтопригодность
- 4 Что можно рекомендовать
По способу пайки
Контактные
По принципу действия такие станции ничем не отличаются от традиционных паяльников. Но работать с ними при необходимости замены элементов схем с навесным монтажом (для их обозначения используются аббревиатуры ТМП, SMD, SMT), да еще когда радиодеталь имеет множество выводов, невозможно.
Но и эта категория подразделяется на 2 большие группы изделий:
- Пайка припоем обычным (оловянно-свинцовым). Например, «AOYUE» серий 936, 937; «Solomon» SR-976 ESD.
- С припоями без содержания Pb.
Принципиальной разницы в исполнении нет. Отличия в точности настройки; в первую очередь, по температуре нагрева жала. Для бессвинцовых припоев (характеризуются тугоплавкостью) она должна быть значительно выше – в пределах 300 ºС, как минимум.
Бесконтактные
Пайка термовоздушная. Такие станции оснащены ТЭН, а горячая струя подается тонким направленным «лучом» в рабочую зону. Его параметры регулируются, что создает дополнительное удобство при работе с различными схемами, особенно с плотной компоновкой деталей.
ИК-станции. Пайка осуществляется с помощью лучей инфракрасного спектра (тепловых). При замене материнских плат, мк/схем с множеством выводов, ремонте ноутбуков, планшетов и так далее такие установки просто незаменимы. К тому же и более безопасны в плане вероятности получения термического ожога.
В отдельную группу можно выделить индукционные станции. Они более совершенны в управлении и позволяют работать с различными припоями, так как характеризуются значительным температурным пределом регулирования. Отличаются компактностью в сочетании с большой мощностью.
По способу управления
Аналоговый
Самый простой вариант – вкл/откл станции производится при нагреве жала до заданной температуры. Недостаток в том, что ее поддержание на требуемом уровне в принципе невозможно, так как система отличается инерционностью. За время отключения жало остывает, и потом приходится ждать, когда оно вновь нагреется. То есть процесс пайки сопровождается небольшими вынужденными перерывами. При работе с обычными схемами это непринципиально, но если речь идет о платах с SMD-монтажом, качество оставляет желать лучшего. Тем более если навыки отсутствуют или на уровне «начинающего любителя».
Цифровой
В таких моделях процессом управляет контроллер. Электроника сама регулирует уровень нагрева жала в зависимости от его температуры. Это реализуется снижением (или повышением) номинала подаваемого напряжения. Такие станции для пайки более удобны, но стоят они, естественно, больше. Хотя для начинающих мастеров – лучший вариант. Не имея опыта, сложно избежать перегрева платы. Как результат – отслоение дорожек, снижения срока службы жала и ряд других неприятностей.
youtube.com/embed/tOuI4hVPn4A?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>Критерии выбора
Они относятся (в части касающейся) ко всем типам установок, поэтому данные рекомендации лишь общего плана. В моделях реализуются различные инженерные решения, и однозначного разделения на группы по конструктивным особенностям, способам управления и специфике пайки нет.
Нагревательный элемент
- Нихром – дешевле, но для длительной непрерывной работы непригоден.
- Керамика – повышенная мощность, высокая теплоотдача. Недостатков всего два – цена и хрупкость, что подразумевает аккуратного обращения. Для простейших паяльных станций, не оснащенных цифровой системой регулирования температуры – не лучший выбор. Причина понятна – долго не прослужат.
Комплектация
В основном назначение большинства прилагаемых приспособлений – обеспечить максимальное удобство пользователю в процессе работы. Главное, на что профессионалы советуют обращать внимание – количество сменных жал, материал, из которого они изготовлены, их конфигурацию (форму), площадь рабочей части. От этого зависит, какие технологические операции с помощью такой станции (контактной группы) можно выполнять – температура нагрева, теплоотдача. То есть все то, что напрямую влияет на качество пайки.
Диапазон регулирования
Здесь пояснение краткое – чем он шире, тем с большим сортаментом жал и припоев можно работать.
Мощность
От этого напрямую зависит ее функционал. Станция в 1 кВт одинаково хорошо подходит для пайки печатных плат и крупных деталей (выводов Тр, мощных вентилей, бумажных конденсаторов и так далее).
Не следует путать мощность установки и степень нагрева жала. Последний параметр регулируется схемой станции, поэтому перегрев рабочей части не грозит.
Ремонтопригодность
Во-первых, не все модели после выхода из строя получится реанимировать. По сути, это изделия «одноразового» применения. Основное преимущество – они самые дешевые.
Во-вторых, немаловажно, от какого изготовителя паяльная станция. Не все они осуществляют техническое сопровождение своей продукции буквально в каждом регионе, и это пояснений не требует. В случае нештатной ситуации куда (к кому) обратиться? Можно ли приобрести запасные части к изделию (и где)? Получится ли самостоятельно отремонтировать паяльную станцию без профессиональной консультации?
Выбирая установку, все подобные вопросы стоит прояснить. Иначе можно остаться со своей проблемой один на один.
Совет
Во всем следует руководствоваться принципом достаточности. Перед тем, как выбирать паяльную станцию, необходимо очертить круг задач, которые предполагается решать с ее помощью. Для домашнего «самоделкина» нужна модель более совершенная, с повышенным функционалом. А если установка используется лишь от случая к случаю, для несложных бытовых операций, то хватит и более простой, любительской, а значит, и дешевой. Вряд ли разумно тратить деньги на то, что никогда и не понадобится.
Что можно рекомендовать
Если проанализировать высказываемые мнения о паяльных станциях на тематических форумах, то несложно составить своеобразный рейтинг моделей, о которых больше всего хвалебных отзывов.
Стоимость изделий – в рублях РФ.
«YIHUA» серий 850, 8508D, 850AD, 900H
Диапазон – до 450 ºС; термовоздушная насадка; рабочий элемент – керамика. Цена – 5 690 (данные для модификации 850).
«Lukey». Серии 852, 868, 702, 898
Мощность (для модели 852) 0,7 кВт; диапазон регулировки от 100 до 480; управление цифровое; керамический элемент; ТЭН. Цена – 5 430.
Приведенной информации достаточно, чтобы сделать оптимальный выбор паяльной станции для бытовых нужд. Удачного выбора!
Як же все-таки вибрати паяльну станцію?
Як вибрати паяльну станцію?
Це питання задає собі кожен, хто вперше зіткнувся з цим вибором, у цій статті ми спробуємо прояснити деякі аспекти даного питання. Незалежно від того, стоїть вибір паяльної станції для новачка або для досвідченого майстра сервісного центру, ми постараємося дати відповідь на всі питання.
Розглянемо найбільш поширені паяльні станції: Інфрачервоні, термовоздушние (турбінні + компресорні), контактні.
Розглянемо види паяльних станцій
Найбільш розповсюдженими на даний момент є — Термовоздушние паяльні станції.
Якщо серед Ваших завдань є: пайка конекторів, мікросхем, радіокомпонентів, пластикових виробів, то наступна інформація для вас.
Термовоздушние паяльні станції діляться на 2 основних види: турбінні та компресорні.Компресорні відрізняються вбудованим в корпус повітряним насосом, який нагнітає повітря по шлангу в ручку фена, завдяки цьому вони надійніше і мають дуже ніжний повітряний потік.
Турбінні станції обладнані вбудованою турбіною в ручку фена, завдяки чому потужний повітряний потік, фен швидко нагрівається і остигає, корпус цих станцій відрізняється компактними габаритами.
Ці станції найчастіше мають вбудований фен і паяльник, що робить їх найбільш універсальними серед бюджетних.
Повітряні станції легко справляються з пайкою коннекторів в телефонах і планшетах, пайкою SMD транзисторів і мікросхем, невеликих BGA мікросхем. На більш низьких температурах можна виробляти монтаж термозбіжної ізоляції.
Широкий діапазон температури фена дозволяє працювати не тільки з платами, але і з такими матеріалами як пластик і інші полімери, це дозволяє робити ремонт автомобільних бамперів, спойлерів, елементів обшивки мототехніки.
Переваги турбінних станцій:
- Невеликий розмір корпусу
- Потужний повітряний потік
- Швидкий нагрів і охолодження фена
- Компактний і зручний телефон
Найбільш популярними моделями цього виду є: YIHUA 878D, BAKU BK-878L2, AIDA 858D++
Переваги компресорних станцій:
- Тривалий термін служби компресора
- Максимально легкий повітряний потік

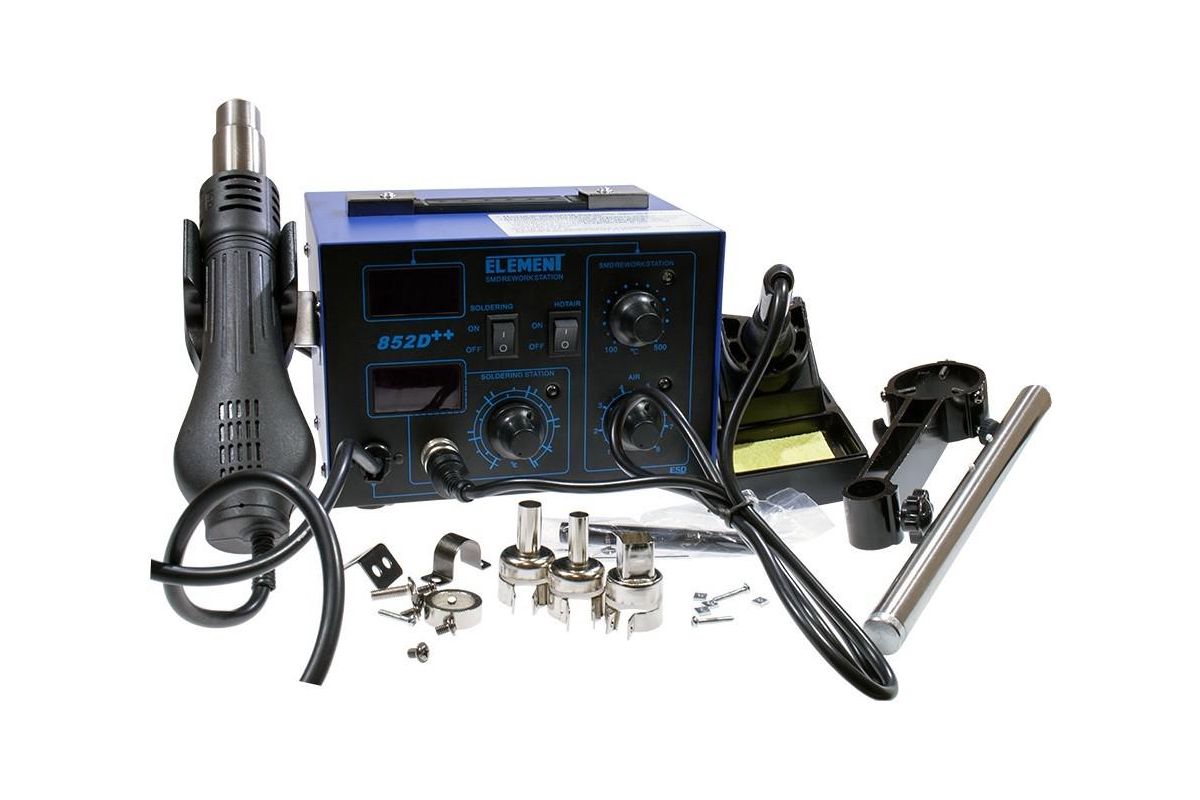

Популярні моделі компресорних станцій: Baku BK-852D+, Lukey 852D+, Yihua 852D+, Extools 850D
Інфрачервоні паяльні станції є самим дорогим рішенням, але є завдання, з якими впораються тільки вони.
Ці станції найчастіше обладнані нижнім інфрачервоним підігрівом плат і верхній тепловою гарматою.
Нагрів плати виконується за допомогою інфрачервоного випромінювання максимально рівномірно і плавно, завдяки цьому, ризик пошкодити плату мінімальний.
Контролю температури в даних станціях приділяють багато уваги, оскільки від цього буде залежати результат роботи.
Виконати заміну північного мосту на материнській платі або процесора на відеокарті без даної станції практично неможливо, повітряна станція не впоратися з цим завданням, оскільки потрібно рівномірно прогріти всю плату.
Приклади: ACHI IR6500, ACHI IR-PRO-SC
Контактні станції (паяльник)Ці станції являють собою паяльник з блоком регулювання температури.
Стабілізація температури є на всіх моделях цієї групи, ця функція потрібна для утримання температури жала в різних режимах роботи, коли жало стосується деталі, тепло починає перетікати до неї і температура всередині жала падає, датчик в нагрівачі це фіксує і передає сигнал на блок керування, щоб він підвищив струм проходить через нагрівач, завдяки цьому температура жала залишається відносно однаковою.
Дані станції виконують пайку контактним методом, за цим вибір флюсу і жала дуже важливий, високоактивні флюси можуть бути небезпечними не тільки для мікросхеми але і для жала.
Контактні станції можуть виконати пайку компонентів плати з 1 або 2 ніжками, кабелів, роз’ємів.
Приклади станцій зі стабілізацією: Extools 936D, Extools 936, Baku BK-936, Baku BK-936D
Паяльна станція T12
Серед контактних станцій потрібно виділити паяльні станції T12. Це більш сучасні та удосконалені паяльники, особливістю яких є саме жало, воно являє собою так званий картридж, де нагрівач і жало — одне ціле. Що це дає? Це виключає один з головних недоліків жала типу 900M, а саме не щільне прилягання жала і нагрівача, з-за чого жало нагрівається повільно, а жала T12 досягають температури 350°С менше ніж за 10 сек. Вам більше не потрібно буде чекати поки нагріється паяльник, після того як ви раз по працюєте з T12 ви навряд чи повернетеся до звичайного паяльнику.
На нашому сайті представлені такі моделі станцій T12: Quicko T12-941 Hakko(з блоком живлення), OSS T12 72W Hakko, набір для складання станції T12.
Каталог паяльних станцій
Підіб’ємо підсумок
Универсальным выбором является термовоздушная паяльная станция, в комплекте которой есть, как паяльник, так и термофен. Такая комплектация позволит работать с радиодеталями, проводами и пластиком. Отлично займет свое место в сервисном центре или в домашней мастерской.
Наш интернет-магазин имеет один из самых больших ассортиментов паяльных станций в Украине, переходите в каталог и выбирайте свою.
X-Tronic 4040-PRO-X • Серия Platinum • Паяльная станция с горячим воздухом мощностью 750 Вт • Бесщеточная воздушная система с вихревым обдувом постоянного тока • Преобразование C/F, 0-30 минут сна, функции калибровки и автоматического охлаждения!
X-Tronic 4040-PRO-X • Серия Platinum • Паяльная станция с горячим воздухом мощностью 700 Вт • Бесщеточный вихревой нагнетатель постоянного тока Система подачи горячего воздуха • Преобразование C/F, 0-30 минут сна, калибровка и Функции автоматического охлаждения!
X-Tronic Model 4040-PRO-X «Platinum Series» Паяльная станция с горячим воздухом Полный комплект с 5 дополнительными размерами/стилями паяльных жал Плюс несколько приятных дополнительных аксессуаров!
Оригинальная термовоздушная паяльная станция X-Tronic 4040 была впервые представлена на рынке США в 2011 году и была одним из двух продуктов, с которыми X-Tronic International, Inc начала свою деятельность. С момента своего появления в 2011 году он постоянно входит в десятку лучших термовоздушных ремонтных и паяльных станций в США. Некоторые технологии время от времени обновлялись, но не до такой степени, как в этой новой модели 4040-PRO-X. Ознакомьтесь с некоторыми новыми функциями нашего X-Tronic 4040-PRO-X «Platinum Series», и мы уверены, что вы будете впечатлены!
Этот блок X-Tronic был изготовлен с максимально возможным качеством и может использоваться для коммерческого и легкого промышленного использования.
НОВЫЕ ФУНКЦИИ для паяльника и паяльника X-Tronic 4040-PRO-X с горячим воздухом Система вместо мембранного типа насоса, которым была оснащена самая первая модель 4040. Эта новая система горячего воздуха имеет максимальный объем воздушного потока 55 л/мин.
Скорость/скорость воздушного потока 3,4 м/с (340 см/с) и программируемый набор параметров воздушного потока/объема
Скорость от 20 до 100. Горячий воздух имеет диапазон температур от 100°C до 500°C/212°F — 932°F и температурная стабильность ±1,8°F/1,0°C с 36-дюймовым шлангом из 100% силикона для подачи воздуха к термофену. Этот блок также имеет встроенную технологическую программу ПИД (пропорционально-интегрально-дифференциальная), которую обычно называют волшебной технологией температурной компенсации. Эта программа циклически повторяется каждые 20 миллисекунд для определения фактической температуры нагревательного элемента паяльника/жала и быстро корректирует ее, быстро возвращаясь к правильно установленной температуре. Эта волшебная технология температурной компенсации также помогает поддерживать постоянную температуру паяльника независимо от типа работы, над которой вы работаете. Это устройство также имеет функцию самотестирования с полным интеллектом при перегреве, коротком замыкании и перегрузке. _____________________________________________________________________________________________ Нажмите на стрелку ниже, чтобы просмотреть краткое видео о функциях и характеристиках X-Tronic 4040-PRO-X. ____________________________________________________________________________________________ Ниже приведены фотографии, пояснения и технические характеристики всех функций и деталей X-Tronic 4040-PRO-X. В комплект X-Tronic 4040-PRO-X входит основной блок питания на 700 Вт (показан на первом фото выше), паяльник на 75 Вт и паяльник Deluxe с вертикальной стойкой. & Держатель горячего пистолета, в котором также есть влажная губка для очистки паяльных жал. Термофен имеет мощность 600 Вт и подачу горячего воздуха.
Система работает от бесщеточного вихревого вентилятора постоянного тока с функцией автоматического охлаждения/перехода в режим ожидания с помощью магнитной индукции (для безопасности), которая запускается автоматически при размещении в боковом держателе или в верхней части держателя башни, поскольку оба этих держателя имеют функцию бездействия с помощью магнитной индукции. Мы использовали хорошо видимые белые светодиоды для экрана дисплея на нашем 4040-PRO-X (показан на втором фото выше). Вы будете приятно удивлены тем, насколько легко читать цифры и символы на дисплее. Верхний светодиод показывает температуру термофена, а нижний светодиод показывает температуру паяльника. Ручка в нижнем левом углу управляет объемом воздуха/скоростью фена, ручка в правом верхнем углу регулирует температуру паяльника, две кнопки ВВЕРХ и ВНИЗ регулируют температуру фена плюс двойная функция. Кнопки, которые автоматически управляют функцией C/F, функцией таймера сна для паяльника и функцией отключения/включения звука (Beep). Модель 4040-PRO-X поставляется с паяльником мощностью 75 Вт с очень удобной эргономичной рукояткой (показан на первом фото выше) и оснащена нагревательным элементом Quick Temp. Температурный диапазон этого паяльника составляет 200°C~500°C/392°F~932°F с температурной стабильностью: ±/1,0°C/1,8°F. Паяльник оснащен программируемым таймером сна, который можно установить в диапазоне от 0 до 30 минут. Когда вы прекратите использование паяльника и поместите его в держатель, он перейдет в спящий режим на время, на которое установлен таймер сна. На дисплее отобразится «SLP», чтобы обозначить это, и температура паяльника снизится до 39°С.2°F/200°C. Когда паяльник извлекается из держателя для повторного использования, температура паяльника возвращается к температуре, при которой он использовался ранее, менее чем за 10 секунд. Пистолет горячего воздуха (показан на 3-й фотографии выше), который поставляется с этим устройством, имеет систему подачи горячего воздуха с бесщеточным центробежным вентилятором постоянного тока, которая управляется ручкой скорости воздуха, а температура регулируется кнопками ВВЕРХ/ВНИЗ. Этот термофен имеет мощный нагревательный элемент и диапазон температур от 100°C до 500°C/212°F-932°F со стабильностью температуры ±3,6°F/2,0°C и объемом воздуха 56 л/мин. м, которым вы будете очень довольны. Воздушный шланг на термофене имеет длину 36 дюймов и изготовлен из 100% силикона. При размещении в башенном держателе или на боковом держателе этот термофен автоматически запускает функцию автоматического охлаждения, которая является отличной функцией безопасности. 5 форсунок горячего воздуха различных размеров/стилей поставляются с этим устройством (показаны на 4-й фотографии выше). Имеется 3 прямых сопла (5 мм, 7 мм и 10 мм) и 2 спиральных/циклонных сопла (8 мм и 10 мм). Прямые насадки обычно используются для компонентов, которые необходимо быстро разобрать, а спиральные/циклонные насадки обычно используются для разборки хрупких компонентов оборудования. Вы также оцените, насколько легко эти насадки прикрепляются к фену и отсоединяются от него. поскольку они представляют собой посадку с натягом, которую некоторые из вас могут лучше знать как посадку с трением или прессовую посадку. Модель 4040-PRO-X поставляется с вертикальным паяльником Deluxe, держателем горячего пистолета и влажной губкой (показана на первом фото выше). Имеется «подставка» для размещения паяльника, когда он не используется (показан на втором фото выше). Обратите внимание, что когда вы помещаете паяльник в этот держатель, в этот момент запускается таймер сна, и утюг автоматически переходит в спящий режим на количество минут, на которое вы его запрограммировали. Когда паяльник извлекается из держателя для повторного использования, и если он находится в спящем режиме, температура паяльника снова поднимается до температуры, при которой он использовался ранее, менее чем за 10 секунд до повторного использования. Эта вертикальная башня также имеет верхний держатель для термофена, и когда вы помещаете термофен в это верхнее «Будет» автоматически переходить в режим автоматического охлаждения, а затем в режим ожидания. На третьем фото выше показаны паяльник в держателе и термофен, лежащие горизонтально в нижней опоре держателя башни. Если вы поместите термофен в этот нижний держатель подставки, он «не будет» переходить в режим автоматического охлаждения и ожидания. На четвертой фотографии выше показан альтернативный держатель, в который можно поместить термофен. Если вы решите разместить термофен в этом боковом держателе, обратите внимание, что он также переходит в режим автоматического охлаждения и ожидания так же, как если бы вы поместили его в верхнее крепление держателя башни. Для вашего удобства мы добавили насос для демонтажа припоя, включенный в этот полный комплект (показан на 1-м фото выше). Этот инструмент имеет хорошее всасывание, а его простая конструкция позволяет легко использовать его одной рукой благодаря компактному и легкому дизайну. Также имеется рулон 60-40 (оловянно-свинцовый) канифольного сердечника в тубе-дозаторе (показан на 2-м фото выше). Размер припоя составляет 0,039 дюйма (1 мм) в диаметре, а вес — 0,42 унции (12 г). Третий На фотографии выше показан прецизионный пинцет, который также поставляется с этим устройством.Эти точечные пинцеты изготовлены из антистатической нержавеющей стали с немагнитной запекаемой краской, используемой на поверхности, которая устойчива к большинству кислот и других агрессивных веществ. Мы также включили рулон фитиля X-Tronic для быстрого и легкого удаления расплавленного припоя. Ширина 2,0 мм, а длина 1,5 метра. Как вы все знаете, это пригодится практически во всех ваших паяльных работах. Этот полный комплект 4010-PRO-X поставляется непосредственно из нашей штаб-квартиры X-Tronic, расположенной в Линкольне, штат Небраска, США! Полный комплект паяльной станции X-Tronic 4040-PRO-X включает: 1 — Основной блок питания 700 Вт (термовоздушная паяльная станция) 1–75 Вт паяльник (60 Вт для нагревательного элемента в паяльнике и 15 Вт для материнской платы паяльника) 1–600 Вт термофен с 36-дюймовым центробежным вентилятором постоянного тока из 100% силикона Горячий Система подачи воздуха 5 — Набор дополнительных жал для паяльника (по 1 на T-1, по 1 на T-B, по 1 на T-3C, по 1 на T-2. 3 — Насадки для фен (5 мм, 7 мм и 10 мм) 2 — Спиральные насадки для фена (8 мм и 10 мм) 1 — Вертикальный паяльник Deluxe, держатель термопистолета и губка для влажной чистки 1 — Держатель термофена, прикрепленный сбоку к основному блоку питания 1 — Карманный набор из 60-40 шт. (свинцово-оловянный) Припой с сердечником из канифоли 1 — Насос для удаления припоя 1 — Прецизионный точечный антистатический пинцет из нержавеющей стали 1 — Рулон фитиля X-Tronic для удаления излишков расплавленного припоя 1 — Влажная губка Когда термофен снова вынимается из держателя, он начинает выдувать воздух и снова набирает запрограммированную температуру менее чем за 10 секунд, после чего вы можете продолжить работу.
Термофен может похвастаться максимальным объемом воздушного потока 55 л/мин и максимальной скоростью/скоростью воздушного потока 3,4 м/с (340 см/с). Также в комплект входят 5 размеров сопел горячего воздуха, 5 дополнительных размеров/типов паяльных жал, ручка-присоска для припоя, тюбик с припоем 60/40, точечный пинцет и рулон фитиля X-Tronic (все показано на 1-м фото выше). ).
Главный выключатель питания расположен на задней панели устройства вместе с основным сменным предохранителем. Выключатель питания термофена и выключатель питания паяльника расположены в верхней левой части основного блока питания.
Мы также можем отметить, что паяльник имеет 54-дюймовый силиконовый шнур, который практически не имеет памяти! , В комплект входит по 1 каждого из следующих размеров/стилей: 1 каждый T-1, 1 каждый T-B, 1 каждый T-3C, 1 каждый T-2.4D и 1 каждый T-K.Все паяльные жала изготовлены из высококачественного Медные и покрытые никелем хромированные сплавы для повышения твердости наконечников.
. Термофен будет продолжать подавать воздух до тех пор, пока температура не упадет до 100°C (автоматическое охлаждение), после чего поток воздуха прекратится и он перейдет в режим ожидания. держателя, он начнет продувать воздух и наберет предыдущую запрограммированную температуру менее чем за 10 секунд.0004
Этот держатель башни является основным держателем для паяльника, поэтому спящий режим будет активирован, когда паяльник будет помещен в этот держатель.
Эту карманную упаковку с проволокой для припоя легко хранить и/или держать в кармане для быстрого доступа.
4D и по 1 на T-K)
X-Tronic 4040-PRO-X Паяльная станция Технические характеристики:
- Защита от электростатического разряда
- Основной блок питания Общая мощность: 700 Вт
- Паяльник Общая мощность: 75 Вт Горячий воздух6
- 600 Вт
- Шнур паяльника: 54-дюймовый шнур паяльника из 100 % силикона (практически без памяти)
- 55-дюймовый шнур питания (от блока управления к настенной розетке)
- Технология PID (пропорционально-интегрально-дифференциальная), встроенная в этот блок — часто упоминается как «Волшебная технология температурной компенсации»
- Система подачи горячего воздуха: питание от бесщеточного вихревого вентилятора постоянного тока
- Скорость фена: 3,3 м/с (330 см/с)
- Объем фена: 56 л/мин
- Уровень шума фена: ≤ 69 дБ
- Температурный диапазон паяльника: 200°C~500°C/392°F~932°F
- Температурная стабильность паяльника: ±/1,0°C/1,8°F
- Температурный диапазон термофена : 100°C — 500°C/212°F — 932°F
- Температурная стабильность термофена: ±/1,0°C/1,8°F
- Условия хранения всего устройства: -20°C~80°C/68°F~176°F
- Размер транспортировочной коробки: 15,25″ Д x 13,50″ Ш x 9,25″ В
- Вес в упаковке: 11,0 фунтов
- Фактический вес устройства: 9,0 фунтов
- Переменный ток 110 В/120 В, 60 Гц, НЕТ 220 В Доступно
Гарантия 3 года а также предоставляется 3-летняя гарантия на исправление/ремонт с включенной стоимостью запчастей и работ
Доставка и обработка БЕСПЛАТНЫ в 48 континентальных штатах США через UPS Ground!
Мы
предлагаем доставку на Аляску и Гавайи, стоимость будет рассчитана в
ваша корзина для вашего обзора, прежде чем вы платите. Мы работаем над доставкой
решение для Пуэрто-Рико, Гуама, Виргинских островов, APO/FPO и Канады. Если
вы хотели бы заказать, прежде чем у нас будет это решение, вы можете позвонить нам
сделать заказ по телефону.
Все продукты X-Tronic® являются собственностью и производятся исключительно для нашей компании по стандарту ISO 9.001-2000 Сертифицированная фабрика и поставляется с подписанной и датированной 3-летней 100% гарантией!
Set line паяльник ноутбук фен векторное изображение
Set line паяльник ноутбук фен векторное изображение- лицензионные векторы
- Значок векторов
ЛицензияПодробнее
Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.
Тип лицензии определяет, как вы можете использовать этот образ.
Станд. | Расшир. | |
---|---|---|
Печатный/редакционный | ||
Графический дизайн | ||
Веб-дизайн | ||
Социальные сети | ||
Редактировать и изменять | ||
Многопользовательский | ||
Предметы перепродажи | ||
Печать по требованию |
Владение Узнать больше
Эксклюзивный Если вы хотите купить исключительно этот вектор, отправьте художнику запрос ниже: Хотите, чтобы это векторное изображение было только у вас? Эксклюзивный выкуп обеспечивает все права этого вектора.
Мы удалим этот вектор из нашей библиотеки, а художник прекратит продажу работ.
Способы покупкиСравнить
Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69Оплатить стандартные лицензии можно тремя способами. Цены составляют долларов США долларов США.
Оплата с | Цена изображения |
---|---|
Плата за изображение $ 14,99 Одноразовый платеж | |
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р. | |
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц. |
Способы покупкиСравнить
Плата за изображение $ 39,99 Кредиты $ 30,00 Существует два способа оплаты расширенных лицензий.
