Какой припой лучше всего подходит для пайки электронных компонентов. Какие марки припоя наиболее популярны среди радиолюбителей. Как правильно выбрать припой по температуре плавления и составу. На что обратить внимание при выборе припоя для микросхем.
Основные виды припоев для электроники
При выборе припоя для пайки электронных компонентов важно учитывать несколько ключевых факторов:
- Температура плавления
- Состав сплава
- Форма выпуска (проволока, пруток и т.д.)
- Наличие флюса
- Диаметр проволоки
Наиболее распространенными видами припоев для электроники являются:
- Оловянно-свинцовые (ПОС)
- Бессвинцовые
- Серебросодержащие
- Низкотемпературные
Оловянно-свинцовые припои: классика радиолюбителя
Оловянно-свинцовые припои марки ПОС долгое время были стандартом для пайки электроники. Их основные преимущества:
- Низкая температура плавления (183-190°C)
- Хорошая смачиваемость поверхностей
- Пластичность паяного соединения
- Доступная цена
Наиболее популярные марки ПОС для электроники:
- ПОС-61 (61% олова, 39% свинца)
- ПОС-63 (63% олова, 37% свинца)
- ПОС-40 (40% олова, 60% свинца)
Бессвинцовые припои: экологичная альтернатива
В связи с ужесточением экологических норм все большую популярность приобретают бессвинцовые припои. Их состав может включать:
- Олово
- Медь
- Серебро
- Индий
- Висмут
Преимущества бессвинцовых припоев:
- Экологическая безопасность
- Высокая прочность соединения
- Стойкость к окислению
Недостатки:
- Более высокая температура плавления
- Худшая смачиваемость поверхностей
- Более высокая стоимость
Серебросодержащие припои для особо ответственных соединений
Припои с добавлением серебра обладают рядом уникальных свойств:
- Высокая электропроводность
- Прочность паяного соединения
- Пластичность
- Стойкость к коррозии
Их рекомендуется применять для пайки:
- Высокочастотных цепей
- Силовой электроники
- Ответственных узлов
Популярные марки серебросодержащих припоев: ПСр-2,5; ПСр-3,5.
Низкотемпературные припои для чувствительных компонентов
Для пайки термочувствительных элементов применяются специальные низкотемпературные припои с температурой плавления 70-150°C. Их состав может включать:
- Индий
- Висмут
- Олово
- Кадмий
Такие припои позволяют выполнять пайку без риска повреждения компонентов от перегрева.
Как выбрать припой для пайки микросхем?
При выборе припоя для работы с микросхемами следует учитывать несколько важных факторов:
- Температура плавления не должна превышать 300°C
- Диаметр проволоки 0.5-1 мм
- Наличие флюса в составе
- Высокая текучесть расплава
- ПОС-61 с флюсом
- Бессвинцовый припой SAC305
- Низкотемпературный припой для BGA микросхем

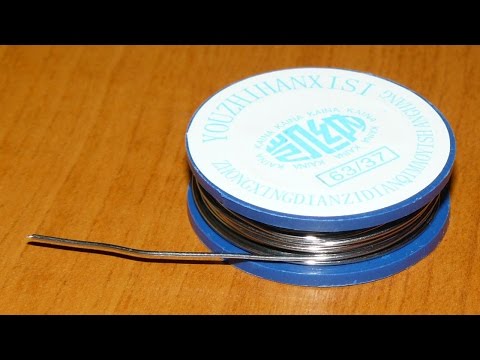

ПОС-61 или ПОС-63: что выбрать?
ПОС-61 и ПОС-63 — два наиболее популярных припоя для радиолюбителей. В чем их отличия?
| Параметр | ПОС-61 | ПОС-63 |
|---|---|---|
| Содержание олова | 61% | 63% |
| Температура плавления | 183°C | 183°C |
| Прочность | Высокая | Очень высокая |
| Пластичность | Хорошая | Отличная |
ПОС-63 считается улучшенной версией ПОС-61 за счет более высокого содержания олова. Он обеспечивает лучшую текучесть и прочность соединения. Однако на практике разница между ними минимальна, поэтому выбор часто делается исходя из доступности и цены.

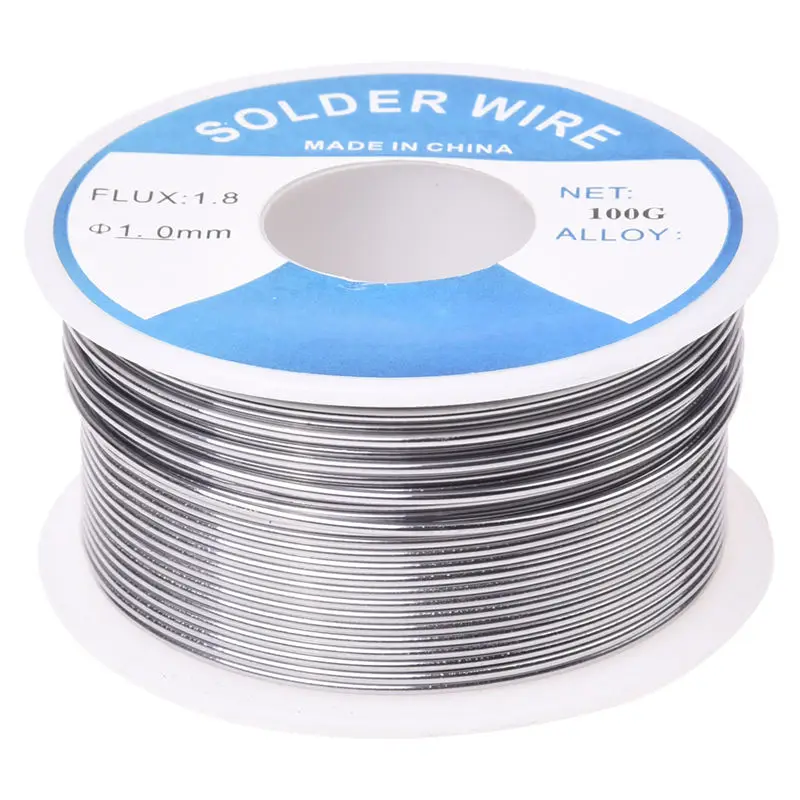

Диаметр припоя: на что влияет этот параметр?
Диаметр припойной проволоки влияет на удобство работы и качество паяного соединения:
- 0.3-0.5 мм — для микросхем и мелких SMD компонентов
- 0.8-1.0 мм — универсальный вариант для большинства задач
- 1.5-2.0 мм — для силовой электроники и крупных деталей
Чем тоньше проволока, тем точнее можно дозировать количество припоя. Однако слишком тонкий припой неудобен при пайке крупных соединений.
Флюс в составе припоя: преимущества и недостатки
Многие современные припои содержат флюс в своем составе. Это имеет ряд преимуществ:
- Удобство использования
- Равномерное распределение флюса
- Защита от окисления
Однако есть и недостатки:
- Невозможность контролировать количество флюса
- Ограниченный выбор типов флюса
- Необходимость отмывки после пайки
Для ответственных работ рекомендуется использовать отдельный флюс, подобранный под конкретную задачу.
Рекомендации по выбору припоя для разных задач
Выбор оптимального припоя зависит от конкретной задачи:
- Для монтажа печатных плат: ПОС-61 или SAC305
- Для пайки микросхем: низкотемпературный припой с флюсом
- Для силовой электроники: серебросодержащий припой ПСр-2,5
- Для аудиотехники: бессвинцовый припой с серебром
- Для ремонта бытовой техники: универсальный ПОС-61
Правила безопасности при работе с припоем
При работе с припоем важно соблюдать следующие правила безопасности:
- Используйте защитные очки и перчатки
- Работайте в хорошо проветриваемом помещении
- Не вдыхайте пары флюса и припоя
- Не прикасайтесь к горячим поверхностям
- Мойте руки после работы
Особую осторожность следует соблюдать при работе со свинецсодержащими припоями, так как свинец токсичен.
Заключение: как сделать правильный выбор
При выборе припоя для электроники следует учитывать множество факторов: тип компонентов, условия эксплуатации, требования к прочности соединения и экологичности. Универсального решения не существует, поэтому важно подбирать припой под конкретную задачу.
Для большинства любительских работ отлично подойдет классический ПОС-61 с флюсом. Для более ответственных задач стоит обратить внимание на современные бессвинцовые и серебросодержащие припои. А при работе с чувствительной электроникой незаменимы низкотемпературные составы.
Правильный выбор припоя — залог качественного и надежного паяного соединения. Не экономьте на этом важном расходном материале, и ваша электроника прослужит долго и надежно.
Какой флюс и припой лучший для пайки электроники
Для соединения металлов существуют много различных способов, это и сварка электрическим током, который плавит металл и резьбовые/клепочные соединения и конечно же пайка. В отличие от контактного соединения (разъёмы и колодки) пайка обеспечивает более долговечное и что самое важное электропроницаемое соединение, что способствовало ее применению в электронике.
Для любой пайки металлов нужно два элемента ПРИПОЙ и ФЛЮС. В редких случаях, когда пайка производится однородных и чистых от оксидный пленки металлов применяют исключительно припой, но в большинстве случаев добавляют еще и флюс, который выступает дезинфектором поверхности перед нанесением припоя
как выбрать флюс и припой для пайки электроникиСодержание
- Припой
- Оценка припоя на качество
- Что лучше ПОС 40 или ПОС 61
- Сплав розе
- Безсвинцовые припои
- Какой диаметр припоя купить?
- ФЛЮСЫ Отмывочный и безотмывочный
- Канифоль или Глицерин
- ЛТИ-120

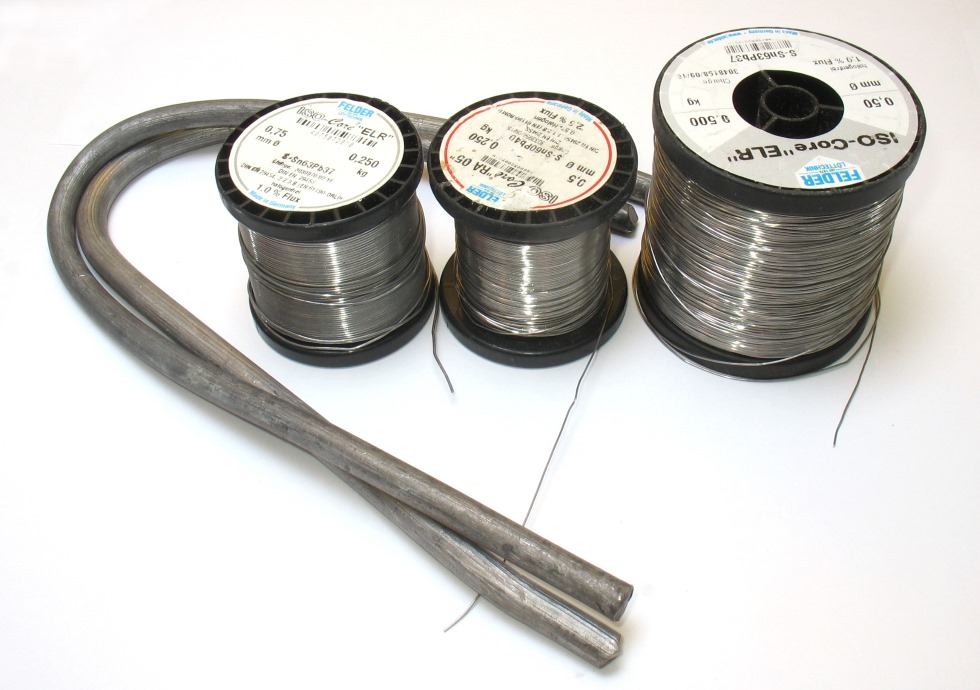

Припой
Припой может быть флюсованный и офлюсованный , где отличие одного от другого расположение флюса, как правило для высокотемпературной пайки МАПП газом припои офлюсованные т.
е. снаружи идет флюс, а припой внутри. Для низкотемпературной пайки припой идет со флюсом внутри и называется флюсованным.
Температура плавления олова 231 °C, а температура плавления свинца 327,5°C но если их смешать то температура плавления будет ниже
ПОС-15 — 280 °C. (15% олова, 85% свинца)
ПОС-25 — 260 °C.
ПОС-33 — 247 °C.
ПОС-40 — 238 °C
ПОС-61 — 183 °C
ПОС-90 — 220 °C (90% олова, 10% свинца)
Как мы поняли оптимальное содержание свинца и олова 39 на 61, хотя многие иностранные припои купленные на аллиэкспресс и других сайтах имеют соотношение 63 на 37.
Оценка припоя на качество
температура пайкиОсновных оценок припоя две, это текучесть, т.е. насколько хорошо припой растекается по поверхности контакта и структура поверхности после пайки (матовая или блестящая). Считается что чем легче растекается припой и чем блестящей его поверхность после пайки, тем лучше его качество. Так же встречаются припои которые после пайки на своей поверхности оставляют бугры и неровности, что считается недопустимым, так же как и трещины после остывания
Что лучше ПОС 40 или ПОС 61
Если изогнуть эти два припоя то ПОС 40 будет гнуться без хруста, в то время как пос 60 грустить при изгибании, это и говорит о недостатки одного и преимуществах другого, ведь именно гибкость и пластичность очень часто нужна в радиомонтаже, так же встречается и вибрационные нагрузки, которые естественно лучше выдерживает ПОС 40, но при его применение поднимается температура, а следовательно возрастает риск перегрева радиокомпонентов или дорожек
Сплав розе
Олово 25 Свинец 25 Висмут 50
Температура плавления 95%
В отличие от справа ВУДА обладающего теми же параметрами менее тактичный, так как не содержит кадмий
Для пайки не применяется, так как материал более хрупкий по сравнению с ПОС 61 припоем, но лудить можно в воде, где поднимают температуру кипения добавлением глицерина (кипение 290 градусов), чтобы не было испарение воды и металлы не попадали вместе с паром в легкие человека
Так же при лужении в раствор воды и глицерина можно добавлять лимонную кислоту, что увеличивает качество, так как раствор становится флюсом.
Процентное соотношение 1 грамм лимонной кислоты на 100 грамм раствора
Безсвинцовые припои
В последнее время все больше и больше трубиться тема экологии, если ты не сделал экономичную шубу или электрокар ты плохой и не нужно покупать товар у тебя больше. Не важно, что для производства электрокара урон экологии идет такой же если не больше, но на начальном этапе производства батарей и их утилизации в дальнейшем. Да сам процесс безопасен для экологии по сравнению с бензиновыми двигателями, но это лишь иллюзия если считать со стадии производства до стадии утилизации.
Экологичный вопрос терзает и производителей электроники, которые стали убирать из состава своих припоев свинец, на мой субъективный взгляд это приводит к более сложному ремонту и одноразовости техники.
Какой диаметр припоя купить?
выбор диаметра припояОсновным правилом в выборе диаметра припоя считается объем пайки, если Вы используете припой для пайки силовых установок с толстыми проводниками, то Вам необходим припой с диаметром 1.
ФЛЮСЫ Отмывочный и безотмывочный
какой флюс лучшеВторой элемент любой качественной пайки является флюс, который может быть в двух состояниях жидкий и твердый. Под твердыми флюсами мы понимаем классическую канифоль, а под жидкими ЛТИ или раствор глицерина
Профессиональные мастера по ремонту электроники очень чистоплотны, ведь после их работы не должно остаться ни единого следа, тем более на плате не должно оставаться следов флюса. В зависимости от агрессивности флюса он может хорошо работать в процессе пайки, но и так же хорошо разрушать проводник после пайки и через 2-3 года после ремонта техника может вернуться обратно в ремонт, изрядно подмочив репутацию мастера.
Поэтому большинство мастер предпочитают всегда отмывать плату от флюса.
Канифоль или Глицерин
Канифоль применяется для пайки/лужения меди и ее сплавов, а так же стали и цинка, но она не применятся для пайки алюминия и алюминиевых сплавов, для их необходим свой флюс по алюминию
Сама по себе канифоль является диэлектриком, но по мимо этого она очень хорошо впитывает влагу из атмосферы, поэтому возникает коррозия соединения и места пайки, а так же усиливает вероятность токов утечки, которые приводят к сбоям в работе
ГЛИЦЕРИН — это органическое вещество относящееся к спиртам, но в отличие от своих младших братьев метанола (один атом углерода) и этиленглюколя (два атома углерода) не токсичен и имеет сладковатый вкус. По мимо применения в пайки радиокомпонентов глицерин применяется и в популярный на текущий момент у молодежи, электронных сигаретах, а в прошлом глицерин применялся для производства динамита
По мимо глицерина часто применяют такие вещества как вазелин или паяльный жир, но по сравнению с флюсом ТАГС на основе глицерина они уступают в спектре применения, ведь ТАГС подходит для пайки как меди, так и стали, никеля и сплавов меди (латунь и бронза)
ЛТИ-120
флюс лтиПо своей сути флюс ЛТИ состоит из канифоли, растворенной в спирту и добавлены активаторы, которые позволяют паять комфортно не только медь, но и латунь с бронзой.
В отличие от глицерина флюс ЛТИ хуже справляется со сталью, но окислительный процесс у него ниже чем у глицерина, хотя так же как и глицерин требует тщательной отмывки изопропиловым спиртом
id12
6 шт.
Флюс Amtech в тубе NC559 для пайки
258 ₽
В корзину
TM4027
Нет
Флюс жидкий канифольный ЛТИ120
56 ₽
Буду ждать
TM4028
Нет
Флюс паяльная кислота 30 мл
41 ₽
Буду ждать
TM4029
Нет
Флюс для низкотемпературной пайки алюминия 30 мл
48 ₽
Буду ждать
TM4030
Нет
Флюс высокотемпературный Бура 20 г
41 ₽
Буду ждать
TM4031
Нет
Флюс глицериновый ТАГС 30 мл
42 ₽
Буду ждать
TM4032
Нет
Флюс канифоль паяльная в банке 20гр
35 ₽
Буду ждать
TM4033
3 шт.
Канифоль для пайки 100 гр банка
110 ₽
В корзину
Термостаты
Устройство и регулировка термостата холодильника
Слюда
Искрит микроволновка? Замена слюдяного диэлектрика
Магнетрон
Замена магнетрона в микроволновке своими руками
Модули управления
Ремонт модуля управления стиральной машины в Ярославле
Программаторы
Установка драйверов без цифровой подписи на программатор USBDM
Съемники
Инструкция для съемника подшипников стиральной машины
Какой припой лучше использовать для пайки микросхем
Работа с микросхемами является очень деликатной, так как это сложные устройства, в которых имеется множество контактов. Все они выполнены в достаточно маленьких размерах, так что если нужно что-то спаять, то здесь требуется подбирать соответствующие оборудование и расходные материалы, не говоря уже об опыте работы с подобными вещами.
Естественно, что для облегчения работ нужно, чтобы температура припоя была относительно низкой, чтобы температурным воздействием не повредить другие детали, находящиеся рядом. Выбирая, какой припой использовать для пайки микросхем, нужно уделить внимание его качеству. Даже при высокой стоимости он будет вполне оправдан, так как во время пайки подобного рода используется относительно небольшое количество материала.
Использование припоя при пайке микросхемы
Припой используется как в частной сфере, среди множества радиолюбителей, так и при заводском производстве и в ремонтных мастерских. В отличие от других разновидностей, подбирая каким припоем паять микросхемы, нужно обращать внимание не на крепость, температурную стойкость и другие механические параметры. Здесь больше важна электропроводность, свойства спаивания и температура плавления.
Подходящие марки
Существуют различные виды припоев для пайки, но стоит выделить наиболее подходящие для работы с микросхемами, которые можно найти на современном рынке.
Одним из наиболее распространенных вариантов является ПОС 61. Он имеет следующий химический состав:
| Химических элемент | Соотношение в составе, % |
| Олово | 61 |
| Свинец | 38,5 |
| Железо | 0,02 |
| Висмут | 0,01 |
| Сурьма | 0,05 |
| Никель | 0,02 |
| Сера | 0,02 |
Технические характеристики материала выглядят следующим образом:
| Температура расплавления, градусы Цельсия | Плотность наплавленного материла, г/см в квадрате | Теплопроводность | Сопротивление разрыву | Удлинение, % | Вязкость ударная, кгс/см в квадрате |
| 189 | 8,5 | 0,12 | 4,3 | 46 | 3,9 |
Также может использоваться аналог из той же серии ПОС 30. Он уступает по качествам, но обладает достаточно низкой температурой плавления, чтобы обеспечить комфортные условия проведения работ.
Состав его практически не имеет примесей:
| Химических элемент | Соотношение, % |
| Олово | 30 |
| Свинец | 70 |
Технические характеристики данной марки выглядят следующим образом:
| Параметр | Единицы измерения | Значение |
| Температура плавления | градусы Цельсия | 183 |
| Плотность наплавленного материала | кг/ метр кубический | 10,1 |
| Удлинение относительное | % | 58 |
| Сопротивление механическое на разрыв | Мпа | 32 |
| Интервал кристаллизации | градусы | 73 |
Критерии выбора
Помимо этого существуют и другие марки, так что у людей часто возникает вопрос, какой припой выбрать для микросхем, исходя из параметров. В первую очередь нужно обращать внимание на проводимость состава. Если у него большое сопротивление, то для сложных схем он может не подойти.
Для обыкновенной домашней пайки критерии не столь существенны, но если предстоит серьезная работа, то лучше обращать внимание на серебряные припои, а не на оловянно-свинцовые, хотя они и дешевле.
Серебряные припои
Одним из важных параметров является температура плавания. Тут не нужна высокая крепость и сама температура на схеме не будет подыматься не выше сотни градусов. При низкой температуре плавления припой лучше расплавляется и схватывается на поверхности. Также проще обирать остатки, которые могут налипнуть при неаккуратном обращении.

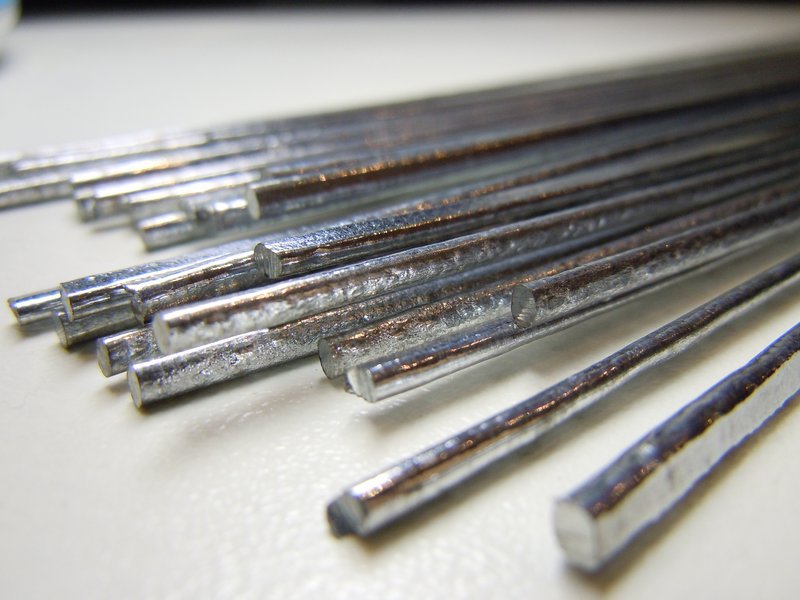

Лучше если материал будет выполнен в виде прутка или проволоки, так как это более удобно в практическом применении. Ведь нужно отмерять относительно небольшие порции, поэтому, необходимо иметь возможность взять паяльником минимальное количество материала.
«Важно!
Всегда нужно иметь запас флюса для того припоя, который будет использоваться.»
Особенности пайки
Выбирая, какой припой лучше выбрать для пайки SMD стоит учитывать, что сам процесс спаивания имеет некоторые отличия.
Во-первых, для работы нужно подобрать тонкий паяльник, у которого было острое плоское жало. Его мощность не должна слишком превышать температуру плавления расходного материала. Нужно обильно использовать флюс, чтобы улучшить скорость и надежность соединения.
Одной из главных особенностей является чистка микросхемы после спаивания. На ней могут остаться лишние частицы припоя, которые следует собрать, чтобы не получилось короткого замыкания. Это могут быть как случайно оброненные капли, так и просто расплывшиеся массы припоя, если его взяли слишком большое количество. Для этого используется специальная оплетка из меди. Это еще одна из причин по которой температура плавления расходного материала должна быть минимальной.
Производители
На рынке можно выделить следующих отечественных производителей
- КиевЦветМет;
- Арсенал;
- Вадис-М;
- «Технологические Линии»;
- Техноскрап.

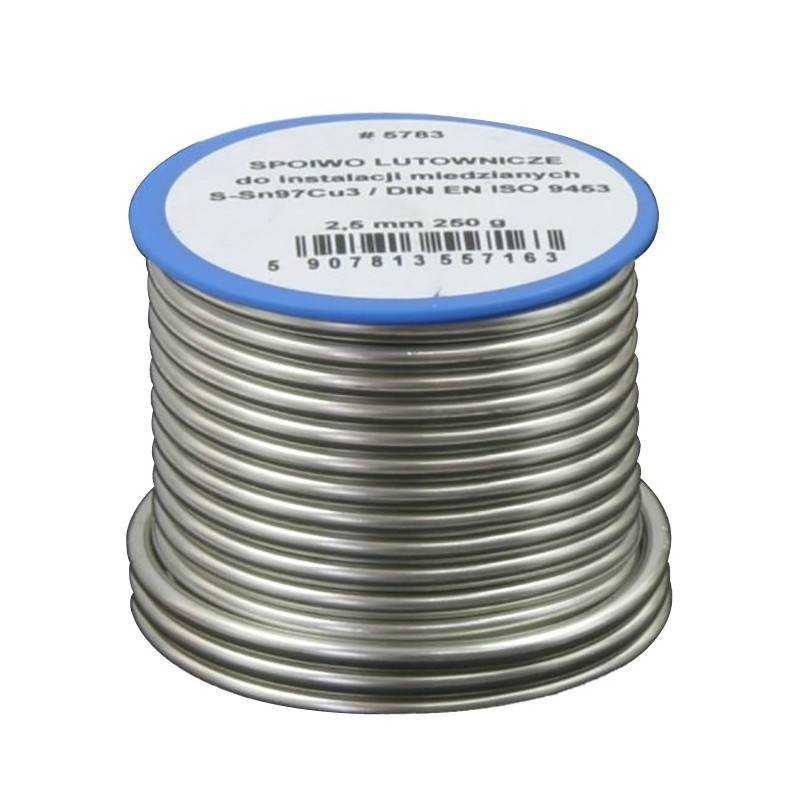

Какой припой лучше выбрать для пайки труб, ПОС-61 или ПОС-63?
Процесс спаивания дает достаточно хорошие результаты соединения металлических деталей, если правильно подобрать расходные материалы и придерживаться четкой технологии. Существует множество марок припоев, каждая из которых предназначается для своего вида металла, а также условий его эксплуатации. Во время спаивания расплавляется только присадочный материал, в то время как основной остается нерасплавленным и поддается лишь частичному нагреву. Благодаря этому, его структура не меняется, а свойства остаются прежними. По этой причине, припои создаются таким образом, чтобы их температура плавления не превышала этот параметр у основного металла и даже не была близка к этому. Исходя из разнообразия вариантов на рынке у многих возникает вопрос, какой припой лучше выбрать?
Стоит отметить, что однозначного ответа здесь нет, так как для каждого случая требуются свои свойства материала, для чего нужно анализировать каждую марку.
Естественно, что некоторые производители стараются сделать универсальные модели, но они также не будут подходить ко всем случаям, хотя и смогут справиться с большинством процедур, требующихся от них. Немного иная ситуация с частной сферой. Здесь не так важен подбор металла, так как нет большой ответственности, как в промышленной среде. Здесь главное определиться, какой припой обеспечит наибольшую механическую прочность соединения. Также тут важна простота использования, так как не всегда есть возможность качественно подготовить поверхность, поэтому, материал должен хорошо схватываться на любом месте. Большинство из этих вещей производятся согласно ГОСТ 21931-76.
Разновидности припоев для пайки
Встречается много разновидностей. В первую очередь они различаются по тому, для чего предназначаются. Это могут быть:
- припои для пайки меди, куда входят инструмент для заделывания трещин в трубах, течи, соединения проводов и прочих вещей из этого металла и его сплава;
- для соединения алюминиевых деталей, причем сам алюминий не входит в состав марок, так как относится к трудно спаиваемым металлам и все рассчитано для улучшения его свойств;
- для ремонта нержавеющих деталей, для чего подбираются составы с тугоплавкими добавками, обладающие антикоррозионными свойствами;
- серебряные припои, для соединения изделий из серебра, в том числе и ювелирных изделий, а также сложно соединяемых металлов, так как данные составы обладают высоким качеством.
Все эти и многие другие разновидности подразделяются еще на мягкие и твердые. Мягкий припой имеет температур плавления до 300 градусов Цельсия, а твердый – выше. Чем выше температура плавления, как правило, тем выше крепость соединения и его твердость. Но это далеко не все факторы, от которых зависит выбор припоя.
Свойства популярных марок
Перед тем как выбрать припой для пайки, стоит ознакомиться с его характеристиками. Здесь приведены свойства одних из самых популярных марок.
Технические характеристики ПОС 90
Химический состав
Химический элемент | Содержание химических элементов в припое, % |
Олово | 90 |
Свинец | 9,5 |
| Сурьма | 0,5 |
Физические свойства
Параметр | Значение |
| Температура плавления | 220 Co |
| Плотность сплава | 7,9 килограмм/ метр кубический |
| Удлинение относительное | 58% |
Сопротивление механическому воздействию (временное) на разрыв | 47 Мпа |
| Интервал кристаллизации | 37 градусов |
Внешний вид припоя ПОС-90
Технические характеристики П14
Химический состав
Химический элемент | Содержание химических элементов в припое, % |
| Медь | около 90% |
| Фосфор | 5,6-6 % |
| Олово | 3,8-4,2 % |
Физические характеристики
| Параметры | Значение параметра |
| Температура начала плавления, Co | 645-675 |
| Рабочая температура пайки, Co | 720-730 |
| Прочность шва соединения при испытании на разрыв, МПа | 290-320 |
Ударная вязкость, к*Дж. метр/см2 | 2 |
| Коэффициент замены серебра | 45% |
Внешний вид припоя П 14
Технические характеристики HTS 2000
| Параметр | Единицы измерения | Значение |
| Степень растяжения | PSI | 45900 |
| Степень удлинения | % | 10 |
| Степень сдвига | PSI | 31000 |
| Масса | г/куб. дюйм | 240 |
| Температура плавления | Градусы Цельсия | 390 |
| Толщина диаметра | мм | 2-3 |
| Длина | м | 0,46 |
| Количество компонентов в составе | шт | 9 |
| Температура плавления | Градусы Цельсия | 347 |
Внешний вид припоя HTS-2000
Особенности подбора марок и критерии выбора
Подбор марки является очень ответственным делом, от которого во многом зависит дальнейшая служба изделия.
Для каждого вида металла нужно обращать внимание на свои особенности. «Важно»! Всегда можно подобрать аналог, если нет конкретной марки. Он может быть от зарубежных производителей или ближайшей маркой из той же серии.»
Каким припоем лучше паять акустический кабель? Здесь нужно исходить из того, что кабель имеет тонкие провода, которые могут переплавиться от высокой температуры. Таким образом, это должен быть мягкий сплав с низкой температурой плавления. Он должен иметь низкое сопротивление, поэтому, в составе желательно наличие металлов с хорошей электропроводностью, таких как серебро.
Какой припой лучше выбрать для пайки медных труб? Здесь уже лучше отталкиваться от крепости соединения. Во-первых, в составе должна быть медь, как крепкий и тугоплавкий металл, обеспечивающий высокую прочность соединения. Во вторых медь также имеет сопротивление к коррозии, поэтому, основные металлы в составе также не должны подвергаться ржавчине. Для домашнего применения лучше выбрать марку с более низкой температурой плавления, так как не у всех есть возможность разогреть материал до 760 градусов Цельсия.
Какой припой лучше выбрать для пайки стали? Сталь, особенно нержавеющая ее разновидность, плохо поддается свариванию, но для нее все равно нужны твердые марки, которые имеют в своем составе тугоплавкие металлы. Зачастую это многосоставные припои, многие из которых являются универсальными. Желательно, чтобы состав присадочного материала был близок к составу основного металла. «Важно! Здесь нужно следить за содержанием углерода и чугуна, так как они ухудшают качество соединения.»
Чем паять алюминий? Для этого металла используются припои, в которых нет алюминия, но есть олово, серебро и другие легкоплавкие металлы. Для качественного соединения нужно не только правильно подобрать материал, но и придерживаться технологии подготовки алюминиевой поверхности.
Чем паять серебро? Для серебра используются специальные серебряные припои. Они обладают достаточно высокой стоимостью, но для создания и ремонта ювелирных изделий именно такой вариант является наилучшим. Существуют как чисто серебряные, в которых драгоценный металл занимает 90% и более, а также с содержанием различных добавок, где серебра менее 50%.
Какой припой лучше выбрать ПОС 61 или ПОС 63?
Этот вопрос задают себе многие радиолюбители, но именно для пайки радиоэлементов разницы особой нет, так что можно выбирать тот, что подешевле и доступнее. В остальном же, ПОС 63 считается улучшенной версией ПОС 61 за счет более высокого содержания олова в составе.
Припой для пайки ПОС-61
В нем также отсутствуют примеси других металлов, что тоже является положительным моментом. Благодаря этому, он более пластичный, имеет относительно низкую температуру плавления. У него лучше проявляются антикоррозионные свойства и обеспечивается высокая текучесть во время процесса спаивания.
Как подобрать лучший припой и флюс для пайки ювелирных изделий? – Pepetools
Ювелирная пайка;
Правильный выбор припоя и способы его использования.
Прежде чем мы начнем, мы должны сначала понять, что именно мы подразумеваем под «пайкой».
Многие люди путают пайку электроники с пайкой ювелирных изделий и думают, что это одно и то же, но это не так. Для пайки электроники или электроники используется очень низкотемпературный припой и паяльник. Первоначально электрический припой содержал свинец, но современные припои содержат другие сплавы, такие как олово и медь, предназначенные для плавления при низких температурах. Обычно это делается нагретым паяльником.
Электрический припой не следует использовать для ювелирных изделий из драгоценных металлов.
Подобный низкотемпературный припой также используется сантехниками для соединения медных труб для подачи воды и газа. Обычно это делается с помощью переносной паяльной лампы из-за того, что используется сторона трубы. Но, несмотря на использование паяльной лампы, это по-прежнему низкотемпературный припой на основе олова, и его нельзя использовать для пайки драгоценных металлов.
Несмотря на то, что некоторые люди в Интернете продают этот оловянный электрический припой в качестве комплектов для ремонта ювелирных изделий, очень важно заявить, что электрический припой на основе олова никогда не должен использоваться для драгоценных металлов.
Это загрязнит произведение и уничтожит его ценность. Оловянному припою и паяльнику нет места в наборе инструментов профессионального ювелира.
То, что имеют в виду ювелиры, когда мы говорим о пайке, — это совершенно другой процесс. При пайке драгоценных металлов, таких как серебро, золото и платина, требуются припои из драгоценных металлов. Эти припои из драгоценных металлов плавятся при гораздо более высоких температурах (чем электрические припои). Вот почему используются специальные ювелирные газовые горелки.
Пайка кольца из стерлингового серебра с помощью серебряного припоя и горелки.
Терминология
Обратите внимание, что в Великобритании и Европе используется термин Carat Ct, тогда как в США используется термин Karat K. Написание может быть разным, но оба они относятся к одному и тому же — частей на 24. В Великобритании 9Ювелирные изделия из каратного золота на сегодняшний день являются наиболее распространенными. Тогда как в США более популярны 10k и 14k.
Азиатские украшения часто можно увидеть в 22 карат и выше. Также имейте в виду, что белое золото, платина и серебро могут выглядеть одинаково, но вы должны использовать правильный припой. Поэтому важно научиться читать отличительные признаки и убедиться, что вы знаете, с чем работаете.
Подберите металл.
- Металл
- Цвет
- Карат
Первый фактор – это металл. Дело не только в серебре или золоте, но вы также должны соответствовать пробе и цвету. Для кольца из 18-каратного желтого золота вы должны подобрать припой из 18-каратного желтого золота. Использование припоев с меньшим содержанием карата (или электрического оловянного припоя) загрязняет драгоценный металл и снижает его чистоту. Использование припоя с более высоким содержанием карата может привести к появлению видимого соединения при полировке изделия. (он и дороже). Помните, что есть белое золото, желтое золото и розовое золото. Серебро обычно стерлинговое, но имейте в виду, что существуют и другие сорта, особенно важные при ремонте иностранных или антикварных предметов.
Еще раз убедитесь, что вы знаете, с каким металлом вы работаете, и подберите к нему припой.
Английский Клеймо на кольце.
Лев и 925 говорят нам, что это кольцо из стерлингового серебра.
Выберите марку припоя.
Каждый карат и цвет припоя также бывает легким, средним и твердым. Людей иногда сбивает с толку использование слова « hard ». Это не означает, что другие припои более мягкие или податливые. Обозначение относится к относительным температурам плавления. Например, если мы посмотрим на серебро. Температура плавления 890 °C (1640 °f) Серебряные припои рассчитаны на плавление чуть ниже этой температуры в порядке возрастания…
- Очень легко. 681 °C 1 257 °f
- Легкий припой. 711 °C 1311 °f
- Среда 747 °C 1304 °f
- Твердый 773 °C 1423 °f
Вы также можете увидеть эмалирующий припой до 800 °C.
1472 °f. Это позволяет припаять деталь, а затем покрыть эмалью стекла в печи, не расплавляя припой. Следовательно, он имеет самую высокую температуру плавления и очень близок к температуре самого серебра.
Какой использовать?
Традиционное объяснение состоит в том, что при изготовлении детали с нуля вы начинаете с твердого припоя. Дополнительные части украшения можно припаивать средним припоем при чуть более низкой температуре, не оплавляя припой. Точно так же дополнительные компоненты могут быть добавлены с помощью простого припоя и очень простого. Идея состоит в том, что вы можете паять при последовательно более низких температурах, не расплавляя предыдущее (более высокотемпературное) соединение. Этот подход по-прежнему требует тщательного контроля над вашей горелкой. На самом деле, как только вы освоите свою горелку, вы сможете делать все с твердым припоем. Это особенно важно для колец, так как это означает, что их размер можно будет изменить позже с помощью простой пайки.
Ремонт – упростите жизнь
При ремонте ювелирного изделия или изменении размера кольца может быть безопаснее использовать простой припой, поскольку ремонт можно проводить при более низкой температуре, что позволяет избежать повреждений, вызванных расплавлением предыдущих паяных соединений. или повреждение камней.
Extra easy Припой, плавится при самой низкой температуре. Так что это обеспечивает максимальную безопасность для хрупких предметов, таких как тонкие цепочки. Для новичка в пайке с базовой горелкой режим Extra easy будет очень щадящим и позволит вам попрактиковаться в пайке, сводя к минимуму опасность плавления вашей работы. (Мы все это сделали). Однако, как объяснялось выше, в идеале вы должны привыкнуть к пайке твердым припоем, чтобы ваши детали можно было изменять и ремонтировать в будущем.
Я делаю сложные кельтские узлы и браслеты из серебряной проволоки.
В некоторых случаях сучок имеет до 6 спаек на одном участке.
Но с практикой все это можно легко сделать с помощью простого припоя.
Научитесь контролировать жар и фокусируйте пламя на каждом суставе по очереди.
Итак, вы знаете, какой металл, цвет, карат и сорт припоя вам нужны, но теперь у вас есть еще один выбор. Как и драгоценные металлы, припой бывает разной физической формы…
Лента и лист.
Серебряный, золотой и платиновый припой можно приобрести в виде плоских листов или тонких полосок. Они позволяют вам резать маленькие кусочки (паллионы) припоя любого размера и размещать их там, где вам нужно.
Резка паллионов. (окантовка)
Для этого вы используете пару ножниц по металлу, используя технику, называемую «окантовка». Начните с серии коротких надрезов по длине припоя на расстоянии нескольких миллиметров друг от друга. Поместив палец на обрезанный конец, вы можете затем надрезать припой, чтобы отрезать маленькие палочки.
(скорее, как волосы, подстригающие вашу челку). Хранить в небольшом контейнере с «четкой маркировкой». Это делает его очень универсальным, и обычно полосы и листы предлагают наилучшее соотношение цены и качества.
1. резка припоя по длине
2. резка поперек припоя. (окантовка)
Наконечник – если у вас есть пробойник 925, Sil или карат, используйте его для маркировки припоя. Если у вас есть штампы с буквами или цифрами, вы также можете пометить H M E для Hard Medium или Easy. Вы также можете использовать перманентный маркер. Это позволит избежать путаницы, когда у вас на скамейке несколько полосок. Держите их все помеченными.
совет. Используйте дыроколы Karat для маркировки припоя.
Проволока
Серебряный и золотой припой также можно приобрести в виде круглой проволоки. Опять же, они бывают сложными, средними, легкими и очень легкими. Помните, что это припой, и его не следует путать с обычной серебряной или золотой проволокой.
Проволока может быть отличной для начинающих, так как ее можно использовать прямо из рулона и прикладывать к цене во время нагрева. В качестве альтернативы, его легко разрезать на короткие кусочки для удобства применения с помощью обычных кусачек. Покупка длинных рулонов часто выгоднее.
Флюс
Во всех вышеперечисленных случаях лист, проволока или лента. Припой нужно использовать с флюсом. Флюс наносится на соединение перед пайкой. Флюс предназначен для предотвращения образования оксидов на поверхности металла при нагревании. Припой будет течь там, где вы нанесли флюс. На рынке представлено множество фирменных флюсов. Обычно их наносят прямо из флакона с помощью маленькой кисточки.
Коммерческий флюс для ювелирного дела
Конусы буры.
Многие ювелиры предпочитают традиционный метод использования буры. Он поставляется в твердом конусе и растирается в неглазурованной посуде, содержащей несколько капель воды.
Измельченная бура смешивается с водой, образуя кремообразную пасту, которую затем наносят на украшения с помощью маленькой кисточки. Преимущество здесь в том, что консистенцию пасты можно легко отрегулировать, добавив несколько капель воды или загустив, сделав конус более сеткой. С практикой вы сможете добиться нужной консистенции. Немного тоньше может быть лучше, если вы хотите, чтобы флюс проникал внутрь стыка или в труднодоступные места. Более густая паста может быть более полезной, если вы не хотите, чтобы она растекалась, например, по вертикальному шву. Конус из буры стоит всего несколько долларов и может служить годами. Таким образом, это также очень экономичный метод.
Конус из буры и неглазурованное блюдо. Обратите внимание на консистенцию на кисти.
Как паять.
Примечание. «Часть» относится к ювелирному изделию, которое вы паяете. Небольшой фрагмент припоя или проволоки называется паллионом.
Три золотых правила Соблюдение этих трех основных правил обеспечит успех.
Все дело в подготовке. Место пайки должно быть…
- Плотно прилегающий. Припой не может перекрывать зазоры или заполнять отверстия. Две стороны риса должны сойтись на ровном уровне и плотно прилегать друг к другу без зазоров между ними.
- Чистый . Припой не потечет там, где металл грязный, даже жир с пальца может вызвать проблемы. Очистите стык и отшлифуйте его тонкой наждачной бумагой. Не прикасайтесь к суставу после того, как вы его очистили.
- Хорошо офлюсованный . Как объяснялось выше. Припой будет течь только там, где есть флюс. Поэтому убедитесь, что все поверхности, подлежащие пайке, хорошо профлюсованы, в том числе внутри любых зазоров между двумя поверхностями.
Пайка — «щадящий» процесс.
Успех пайки во многом зависит от подготовки. Если у вас возникли проблемы с тем, что ваш припой не течет должным образом или соединение не является прочным.
Скорее всего, это связано с одной из перечисленных выше проблем. Ошибка, которую часто совершают новички, заключается в том, что они применяют все больше и больше тепла. Но пайка — это «щадящий» процесс медленного нагревания металла до нужной температуры. Грубая сила не является ответом. Итак, если он не работает. Останавливаться!
Чрезмерное тепло только создаст проблемы, такие как рябь на поверхности, пятна от огня, пузыри в припое и, в конечном итоге, плавление детали и ее разрушение. Если ваш припой расплавился, но не течет, закалите деталь, очистите ее и начните снова, соблюдая три приведенных выше золотых правила.
Подготовив и оплавив ваш сустав (скажем, серебряное кольцо). Поместите кольцо на термостойкую поверхность, такую как паяльник или угольный блок. Вы можете использовать изолированный фиксирующий пинцет, чтобы удерживать деталь во время пайки. Используйте кисточку для флюса, чтобы взять и поместить небольшой лоток припоя на соединение (это также флюсует припой).
Используя «мягкое» голубое пламя, начните осторожно нагревать кольцо. Флюс закипит, а затем высохнет. Следите за тем, чтобы припой не отвалился — возможно, вам придется заменить его стальным пинцетом. Медленно нагревайте кольцо, пока оно не начнет краснеть, затем начните сосредотачивать тепло на стыке и припое. Как только припой расплавится, уберите пламя. Осмотрите соединение и, если необходимо, приложите немного больше тепла к внутренней или внешней части кольца, чтобы «вытащить» припой. Обратите внимание, что припой всегда будет бежать навстречу теплу. Когда вы будете довольны, погасите в воде, засолите и промойте.
Нанесите флюс на деталь.
Поместите припой.
Осторожно нагрейте.
Нагрев внутренней части для «протягивания» припоя.
Обратите внимание на изолированный пинцет.
Травление
Травление – это погружение куска в слабую кислоту. Кислота очищает металл от оксидов и флюса и оставляет его чистым.
Коммерческий рассол доступен в виде порошка, который смешивается с теплой водой для создания раствора кислоты. При этом всегда следуйте инструкциям производителя и советам по безопасности. Рассол обычно держат теплым в «горшочке для рассола» с электрическим подогревом, так как в теплом виде он гораздо эффективнее. Обычно для очистки изделия достаточно нескольких секунд. Промойте в воде, чтобы смыть рассол. Затем изделие можно дорабатывать по мере необходимости.
Рассол поставляется в виде сухого порошка
Электрический рассол.
Совет: для помещения предметов в травильный раствор следует использовать латунный пинцет.
стальные инструменты могут вызывать реакцию, оставляя красный цвет на ваших кусочках.
Выбор пайки.
Для более опытных пользователей можно наносить припой непосредственно на соединение, пока оно горячее. Это позволяет избежать проблемы с его соскакиванием при закипании флюса. Начните с размещения нескольких палионов на блоке припоя сбоку.
Оплавьте ювелирные изделия как обычно и нагревайте, пока флюс не высохнет (бура образует коричневую стекловидную пленку). Переключите свое пламя на один из паллионов припоя. Когда паллион плавится, он образует небольшой шарик. Быстро уберите пламя и вставьте острие припоя в шар, пока он остывает. После этого у вас будет небольшой шарик припоя, прикрепленный к концу вашей отмычки. Вернитесь к нагреву детали и поместите шарик припоя именно там, где вы хотите. Когда он расплавится на куске, снимите отмычку. С практикой это может стать очень быстрым и точным способом работы. Позволяет выполнить несколько паяных соединений одновременно на одной и той же детали. Это техника, которую я использую со своими замысловатыми кельтскими узлами.
Выбор пайки.
Обратите внимание, как припой наносится на соединение с помощью пайки.
Отмычки для припоя.
Чтобы работать именно так, хорошая кирка для припоя является важным инструментом для перемещения и размещения припоя.
Вам нужна хорошая хватка, опора и теплоизоляция. Pepetools предлагает выбор превосходных отверток для припоя, изготовленных из специальных материалов, таких как алюминий и титан, для обеспечения прочности и долговечности. нажмите на изображение, чтобы узнать больше.
Великолепные кусачки Pepetools.
Паста для припоя.
В последние годы на рынок пришла новинка. Паста припоя поставляется в небольшом шприце. Это смесь мелкоизмельченного припоя, смешанная с флюсом и очистителями. Как и раньше, вы должны соответствовать металлу, цвету и пробе. Припой обычно доступен в легкой, средней и твердой версиях. Применение осуществляется иглой на конце шприца. Густая консистенция прилипает к металлу, что обеспечивает очень точное размещение припоя. Нанесите пасту вокруг сустава. Нет необходимости отдельно наносить флюс или буру, просто нанесите пасту и нагрейте. Начните медленно с мягкого пламени, сначала нагревая кусок. Паста высохнет, а затем расплавится, чтобы очистить и профлюсить соединение.
При большем нагреве микроскопические частицы припоя будут сплавляться вместе, образуя припой и заполняя соединение.
Паста «Шприц» припоя.
Хотя отдельный флюс не требуется, это не является оправданием для коротких путей. Вы по-прежнему должны соблюдать три золотых правила и следить за тем, чтобы ваша деталь была чистой, хорошо профлюсованной (самой пастой) и плотно прилегающей. Хотя может показаться, что холодная паста заполнит зазор или отверстие, после расплавления она будет течь как обычно. Как и в случае с полосками и проволокой, припой нельзя использовать для перекрытия зазоров или заполнения отверстий. Шприцевая паста в настоящее время является предпочтительным методом для многих ювелиров из-за точности, скорости и эффективности.
Pepetools.com предлагает широкий ассортимент припоев из различных металлов, цветов и марок. А также другие инструменты и расходные материалы. Нажмите на ссылку, чтобы узнать больше.
Написано и проиллюстрировано
Дэйвом Уилсоном
www.
celticdreams.co.uk
NANO Paste, Серебряная паяльная паста с дозирующим шприцем, 1/4 унции
Артикул № BB-856
Рег. €0 Вид €8,95 Сэкономьте -8,95 €
Серебряный припой, калибр 20, 1 унция
Артикул № SS65-20
Рег. €0 Вид €31,95 Сэкономьте -31,95 €
Лист серебряного припоя — калибр 30, сверхлегкий, средний, твердый (1 унция)
Артикул № 300.56SS
Рег. €0 Вид €30,95 Сэкономьте -30,95 €
Автоматический запальник
Артикул № 55-1288
Рег.
€0
Вид
€61,95
Сэкономьте -61,95 €
Лучший припой для печатной платы
Так как же выбрать лучший припой для вашей печатной платы? Из-за того, что на рынке представлено множество типов припоев, выбор правильного может привести к путанице. Пока вы ищете припой, убедитесь, что вы знаете точное использование и тип работы, которую собираетесь выполнить.
Компания WellPCB осознает важность наличия припоя, подходящего для различных температурных диапазонов и областей применения. Но как выбрать? Быстро пойдем со мной, чтобы прочитать эту статью! Выберите лучший припой для печатных плат, и вы получите необходимые электрические соединения.
1. Лучший припой для печатных плат — Что такое припой? Припой представляет собой металлический сплав, представляющий собой легкоплавкий металл, изготовленный из сплава, используемого для создания прочных и постоянных соединений на печатных платах.
Чтобы определить лучший припой для печатных плат, нужно понять, как его лучше всего использовать.
Тип припоя, используемый для электрического соединения, содержит различные материалы, наиболее распространенный из которых состоит из 60 % олова и 40 % свинца, отсюда и название припоя 60/40. Есть два доминирующих типа припоя.
• Припой на основе свинца
• Бессвинцовый припой
Далее мы более подробно рассмотрим припой, используемый для платы, и различия.
2. Категория лучшего припоя для платыТри основные категории припоя, подходящие для вашей печатной платы:
- Припои на основе свинца
- Припои без содержания свинца
- Припои из серебряных сплавов
Определяющая разница между этими тремя припоями заключается в температуре плавления; исходя из этой разницы и вида выполняемой работы, выберите тот, который вам нравится.
2.1 Лучший припой для печатных плат — Припой на основе свинца Припой из свинцового сплава долгое время был отраслевым стандартом.
Содержит смесь олова и свинца в процентном соотношении 60/40. Температура плавления этого соединения находится в пределах 180-190 градусов Цельсия.
Олово в этой смеси сплавов снижает температуру плавления, поскольку печатные платы чувствительны к высоким температурам.
Свинец ядовит при длительном вдыхании, поэтому Европейский союз призывает вас подумать об альтернативах солдатам, содержащим свинец. Это припой без свинца. Некоторые органы по стандартизации требуют, чтобы мы использовали бессвинцовый припой из-за опасностей, связанных с информацией. Тем не менее, бессвинцовый припой имеет более высокую температуру плавления, с ним трудно работать, но он лучше, если учесть проблемы со здоровьем, связанные с отравлением свинцом.
Считается, что он образует более прочные соединения, чем припой на основе свинца, потому что, естественно, олово твердое и твердое. Контейнеру требуется около 380 градусов Цельсия, чтобы расплавиться, и может потребоваться несколько секунд, чтобы остыть, оставляя блестящие и чистые паяные соединения.
Неправильное обращение со свинцом при пайке может привести к воздействию паров свинца. Возможными последствиями для здоровья являются репродуктивные проблемы, проблемы с пищеварением, мышечные боли, боли в суставах и проблемы с концентрацией внимания. Либо проглатывание, либо вдыхание вызывают все эти риски для здоровья.
2.2 Припой из серебряного сплаваПрипой из серебряного сплава может состоять из свинца или вообще не содержать свинца. Серебро было добавлено в сплав для предотвращения миграции серебра при пайке посеребренных компонентов.
Использование припоя из серебряного сплава выщелачивает соединение, делая его хрупким и слабым. Стандартный сплав свинца с серебром содержит 2% серебра, 62% олова и 36% свинца. Смесь будет ограничивать эффект миграции серебра с лучшими общими свойствами, чем припой из свинцового сплава, что привело к увеличению его стоимости.
Итак, как выбрать припой для платы? На какие факторы мы должны обратить внимание? Тогда, пожалуйста, читайте дальше.
На рынке представлены различные виды паяльников для различных типов паяльных работ. Некоторые утюги выделяют сильное тепло и гарантируют, что паяное соединение быстро расплавится. Вот некоторые из вещей, которые следует учитывать при выборе лучшего припоя для печатных плат.
3.1 Лучший припой для печатной платы — Размер проводаДоступны провода для припоя различных размеров, иначе называемых калибрами. Диаметры варьируются от дюймов или миллиметров. Размер проволоки зависит от выполняемой работы; поэтому лучше иметь как более значимые, так и маленькие отведения.
3.2 ФлюсБольшинство этих проволок продаются с канифольным флюсом, который находится в центре проволоки. Изменить помогает подача припоя и прилипание его к поверхности. Он слегка кислый и удаляет окисление с поверхности доски.
Флюс очищает область пайки, облегчая растекание припоя и тем самым обеспечивая идеальное паяное соединение.
Флюс изменит поверхностное натяжение, так как он улучшит адгезию в паяном соединении.
Флюс доступен в трех различных формах:
- Водорастворимый
- На основе канифоли
- Не требующий очистки
Вы можете минимизировать запасы припоя, используя водорастворимый флюс для схем, упрощая процесс очистки.
Флюсовой проволоки с сердечником из канифоли должно быть достаточно, но, тем не менее, полезно иметь отдельный флюс. Вам нужно только немного изменить поверхность точки пайки, потому что полезно оставить ее поверх паяльника.
3.3 Лучший припой для печатных плат — Со свинцом или без него Споры о том, какой припой использовать на печатных платах, потому что дискуссия о том, какой припой использовать — свинец или бессвинцовый припой, — все еще продолжается. Несмотря на споры, связанные с проблемами окружающей среды и здоровья, некоторые люди, кажется, используют их без каких-либо проблем.
Вот некоторые из вопросов, связанных с использованием припоев на основе свинца:
Технология: для получения наилучших результатов припои, изготовленные из оловянных сплавов, требуют надлежащих методов. С той же процедурой вы все равно получите хорошие результаты.
Оборудование:Неправильное использование жала паяльника имеет большое значение, поскольку это касается регулирования температуры.
Качество материалов: независимо от характера используемых материалов убедитесь, что никто не пострадает при использовании припоя. Иногда это может быть припой, но качество может быть достигнуто за счет переработанных материалов, которые были использованы. В таких обстоятельствах проблемы могут быть вызваны не сплавом, а примесями из материалов.
Предположим, вы уже давно занимаетесь пайкой. В этом случае вы, должно быть, поняли, что бессвинцовые припои имеют отличную репутацию на рынке среди новичков и тех, кто использует более дешевый паяльник, чем оловянно-свинцовые припои 60/40 или 63/37.
Таким образом, лучшим советом по выбору типа припоя для печатной платы является любой припой, не содержащий свинца и с гибкой смоляной сердцевиной.
Если вы решите проверить через веб-сайт производителя, найдите техпаспорт, в котором есть все сведения о стандартном припое, где было проведено тестирование, чтобы доказать, что выбранный вами припой является рекомендуемым для вашего типа печатной платы. .
Вы можете принять окончательное решение о типе лучшего припоя для вашей печатной платы, которое может зависеть от того, содержит ли сплав какой-либо состав свинца. Помните, что вам нужна техника пайки.
У вас может возникнуть соблазн выбросить некоторые свинцовые компоненты из опасения, что они представляют опасность для окружающей среды. Выбрасывание электронных отходов может не решить насущную проблему; тем не менее, переход на бессвинцовые компоненты для пайки может быть самым безопасным вариантом.
Теперь мы знаем, на что обращать внимание при выборе припоя.
Далее давайте посмотрим, как выбрать подходящий припой.
Выбор подходящего припоя является сложной задачей для большинства новичков, а в некоторой степени и для опытных мастеров. Давайте поделимся некоторыми идеями, которые сделают процесс осознанного выбора менее утомительным. Посмотрите на следующие утверждения:
4.1 ДиаметрВы должны знать размер необходимого диаметра, прежде чем приступить к работе на столе. Припой небольшого диаметра подходит для небольших количеств припоя и очень удобен для пайки схем поверхностного монтажа.
В более важных компонентах, таких как разъемы, используется более длинный припой, чтобы добраться до точной точки соединения. Большой размер также повышает риск повреждения близлежащих цепей и перегрева некоторых компонентов платы.
4.2 Лучший припой для печатной платы — Срок годности Припой имеет срок годности, и отраслевые рекомендации предписывают использовать его в течение трех лет с даты изготовления.
Срок годности указан на паяльной пасте. Через некоторое время на поверхности припоя может произойти окисление, что сделает его менее эффективным.
После окисления плавного течения не будет, и пайка соединения станет слишком сложной. Паяльная паста имеет срок годности шесть месяцев. Вы можете продлить срок хранения пасты, охладив ее, и она может прослужить вам не один год. Вы должны убедиться, что паяльную пасту нельзя хранить в том же холодильнике, в котором хранятся продукты.
ЗаключениеМы ожидаем, что информация, представленная в этой статье, дает обзор солдат, доступных на рынке. Вы также читали о трудностях, связанных с выбором лучшего припоя для печатной платы. Прочитав статью, вы можете быть уверены, что выбрать лучший припой для электромонтажных работ не так сложно, как казалось ранее.
WellPCB предоставляет вам лучший сервис для удовлетворения потребностей клиентов. Нам нужно выбрать наиболее подходящий припой для вашей платы, и будьте уверены, что вы получите хорошие электрические соединения и соединение, которое прослужит долгие годы.
Каждый элемент должен быть протестирован и квалифицирован, и каждая деталь строго проверена. Если вам нужна сборка печатной платы, пожалуйста, свяжитесь с нами; Мы будем рады помочь Вам.
6 лучших припоев для электроники 2022 г. Обзоры и руководство по покупке
Припой — это основная единица, которая соединяет два или более элементов вместе в схеме «сделай сам». Люди часто ошибочно принимают припой за провод, но на самом деле это скорее трубка, которая плавится, чтобы соединить два разных элемента. Хотя это простой элемент, люди часто суетятся о том, какой припой является идеальным и лучшим выбором из всех. Существует свинцовый флюс или бессвинцовый флюс. Есть дешевый, а есть не очень.
В этой статье мы собираемся перечислить некоторые из самых популярных припоев, доступных для проектов «сделай сам». Мы выбрали эти продукты и составили список на основе нескольких ключевых факторов, таких как
- Тип флюсового сердечника: В основном существует два разных типа сердечников. Канифоль и кислотное ядро. Кислотный сердечник в основном используется для пайки в сантехнике, а канифольный сердечник — для электроники. Если вы ищете припой для электроники, выбирайте канифольный сердечник.
- Диаметр: Это относится к толщине провода припоя и меньшему диаметру, что лучше подходит для ограниченных работ по электронике. Но более толстые диаметры предпочтительнее для многожильных проводов и больших печатных плат, чтобы склеить кучу элементов. Доступные варианты включают от 0,062 дюйма (большой диаметр) до примерно 0,02 дюйма (конечный диаметр).
- Длина катушки: Припой поставляется в катушках. Конкретной меры для измерения нет, просто катушки большего размера могут стоить немного дороже, но если вы являетесь последовательным энтузиастом DIY, лучше купить большую катушку, чтобы сэкономить доллар или два.
Канифоль и кислотное ядро. Кислотный сердечник в основном используется для пайки в сантехнике, а канифольный сердечник — для электроники. Если вы ищете припой для электроники, выбирайте канифольный сердечник. Есть несколько других факторов, которые вы хотели бы рассмотреть, прежде чем сделать окончательный выбор. Мы включили их все в раздел Buying Guide статьи, обязательно ознакомьтесь с ним.
Теперь, без лишних слов, давайте рассмотрим лучший припой для электроники
лучший припой для электроники| припой для электроники | Диаметр0 Содержание флюса0Купить сейчас | ||
|---|---|---|---|
| Припой Kester | 0,031 дюйма | 1,5% канифоль | Проверить на Amazon |
| Припой Maiyum Wire | 0,031 дюйма | 1,8% канифоль | Проверить на Amazon |
| Свинцовый припой SONEAK | 0,0236 дюйма | 1,8% канифоль | Проверить на Amazon |
| Припой Austor | 0,02 дюйма | 2% канифоли | Проверить на Amazon |
| Припой Canfield | 0,125 дюйма | Н/Д | Проверить на Amazon |
| Мандала | 0,039 дюйма | 2% канифоли | Проверить на Amazon |
Припой Kester Первым в нашем списке является припой Kester, припой на стальной основе с очень высокой проводимостью диаметром 0,031 дюйма. Kester — очень популярный бренд в разделе электроники DIY, от которого зависят даже американские военные. Паяльная проволока имеет проводимость 60/40 и невероятно быстроплавкий флюс Rosin Core Flux. Это означает, что сборка состоит из 60% олова и 40% свинца.0006
Мастерски очищает и подготавливает поверхность для встраивания проволоки или других элементов. Отлично подходит для мгновенного смачивания, припой прекрасно работает и с никелевыми поверхностями. В катушке вам дается около 1 фунта катушки. Одного достаточно для годовой сборки бытовой электроники малого и среднего уровня.
Плюсы:
- Сборка на стальной основе с флюсом Rosin Core Flux
- Поставляется в упаковках по 1, 2 шт. или в пакетах под пайку
- Невероятно высокий рейтинг
- Быстро плавится
- Сильное сцепление и образует очень прочные соединения
- Блестящий после остывания и неагрессивный в природе
- Средний уровень диаметром 0,031 дюйма для небольших электронных устройств своими руками
Минусы:
- Немного дороже
- Подача гораздо больше, когда тянут. Поэтому используйте с осторожностью, чтобы не потерять много за один раз
Поэтому используйте с осторожностью, чтобы не потерять много за один разКупить на Amazon
2. Припой MaiyumСледующим в нашем списке является оловянно-свинцовый припой Maiyum. Один из самых экономичных припоев в списке, припой Maiyum имеет высокое качество, несмотря на то, что он местного производства.
С сердцевиной из канифоли проволока припоя имеет соотношение 63/37 с содержанием олова 63% и свинца 37%. Содержание флюса в припое составляет всего 1,8%, а диаметр паяльной проволоки составляет 0,8 мм, что составляет около 0,0315 дюйма. Это достаточно прилично.
Катушка имеет вес 50 грамм (0,11 фунта) и легко припаивается к печатным платам с простой температурой плавления 361 F. Самое приятное то, что припой имеет 30-дневную гарантию возврата денег в случае удовлетворения, что удивительно для продукта с низкой ценой.
Плюсы:
- Дешевая и выгодная цена
- 63 % олова и 37 % свинца
- Имеет устойчивый и твердый поток
- Припой с сердечником из канифоли
- На катушке 50 грамм
- Поставляется с 30-дневной гарантией возврата денег
- Диаметр 0,0315 дюйма
Минусы:
- Можно было бы немного увеличить размер катушки
Купить сейчас на Amazon
3.
Оловянно-свинцовый припой SONEAK 60/40 SONEAK — это припой высшего качества, в котором используется 60 % Sn, 40 % Pb и 2,0 % флюсовая смесь, что обеспечивает долговечное и высокопроводящее соединение.
Он имеет температуру плавления 361F/183C, что делает припой легко растекающимся, чистым, менее дымным и надежным.
Эта паяльная проволока диаметром 1,0 мм подходит для обустройства дома, электрической пайки, обслуживания стерро, телевизионных плат, ремонта и проектов «сделай сам».
Достоинства:
- Высококачественный припой на основе канифоли
- Блестящая точка пайки
- Надежный и чистый
- Широкий спектр применения
- Простота использования
Минусы:
- Слишком тонкий для пайки крупных элементов
Купить сейчас на Amazon
4. Проволока для припоя Austor Проволока для припоя AUSTOR имеет нормальное соотношение олова и свинца 60/20, где 60% приходится на олово, а остальные 40% — на свинец.
Быстро плавящийся и растекающийся припой обладает высокой электро- и теплопроводностью. Он имеет сердцевину из канифоли и очень высокое содержание флюса 2,0%. Припой имеет приличный диаметр 0,032 дюйма.
Лучшее в припое — это его аккуратная упаковка. Доступный в наборе из шести, припой поставляется в тубах с крошечными катушками, а не в обычных катушках. Таким образом, катушку легче хранить и использовать, что делает ее достаточно удобной. Каждая упаковка упакована в 20-граммовую упаковку.
Плюсы:
- Содержит 60% олова и 40% свинца
- Флюс из канифоли
- 2% содержание флюса
- Диаметр 0,032 дюйма
- Доступен в 20-граммовых бобинах и 6 упаковках
- Низкая температура плавления, легко очищаемые и высокопроводящие соединения
Минусы:
- Премиум цены закончились
Купить на Amazon
5. Припой Canfield Canfield — высококлассный припой премиум-класса, специально созданный для пайки витражей, но также может использоваться и для других целей.
Паяльная проволока Canfield поставляется с соотношением сторон 60/40: 60% олова и 40% свинца. Он имеет низкую температуру плавления 361 градус по Фаренгейту. Он имеет диаметр 0,125 дюйма, что делает его одним из самых толстых припоев в списке.
Размер катушки припоя большой, так как он поставляется в катушке весом 1 фунт. Но в целом, он обеспечивает превосходный поток и лучше всего подходит для пайки электроники и витражей.
Плюсы:
- Бесшовная витражная пайка
- 60 % олова и 40 % свинца
- 361 градус по Фаренгейту, низкая температура плавления
- Диаметр толщиной 0,125 дюйма
- Улучшенный поток
- Катушка весом 1 фунт достаточна для большинства проектов
- С высокими оценками и отзывами
Минусы:
- Толстая катушка может быть не идеальной для микро- и миниатюрных проектов печатных плат
Купить сейчас на Amazon
6. Mandala Crafts Store Проволока для припоя с сердечником из канифоли Проволока для припоя Manadala содержит 2 % канифоли, 60 % олова и 40 % свинца, что обеспечивает чистоту пайки.
Он отличается быстрым плавлением и максимальным смачиванием, что обеспечивает чистый и плавный поток.
Эта проволока для пайки подходит для пайки электрики, печатных плат, электроники, ювелирных изделий, витражей и других применений «сделай сам».
Обладает хорошей тепло- и электропроводностью и совместим с большинством оборудования и паяльников.
Плюсы:
- Хорошая тепло- и электропроводность
- Низкая температура плавления
- Более короткое время пайки
- Плавится чисто и плавно течет
- Легко работать с
- Меньше шлака и дыма
- Подходит для широкого спектра применений
Минусы:
- Особо указывать нечего
Купить сейчас на Amazon
Руководство по покупке: Как выбрать припой хорошего качества? Катушка с припоем может показаться очень обычной вещью. Больше подходит для всех моделей, но серьезные энтузиасты самодельной электроники поймут, что припой бывает разных типов, размеров и составов.
Припой используется не только для создания проводящих соединений в электронике, но и в сантехнике.
В этом руководстве по покупке мы обсудим различные типы доступных припоев, различные составы и многое другое.
Доступные типы припояВ основном припой доступен в виде проволочных катушек, стержней, пасты или даже гранул. В большинстве случаев он доступен в виде провода, поскольку с ним ассоциируются простые энтузиасты DIY. Иногда также распространена паяльная паста, которая в основном используется для пайки SMD.
Но в более широком смысле припои делятся на два типа.
- Припой на основе свинца
- Бессвинцовый припой
Основное различие между припоем на основе свинца и бессвинцовым припоем заключается в температуре плавления.
Припой на основе свинца имеет относительно низкую температуру плавления, а также низкую цену. Но из-за проблем со здоровьем, связанных с вдыханием паров свинца, людей поощряют переходить на бессвинцовые припои.
Бессвинцовый припой также обеспечивает высокоэффективные и прочные соединения с отличной проводимостью. Они также аккуратны, но могут стоить на несколько центов больше, чем припой на основе свинца, в этом нет ничего необычного.
Как мы упоминали выше, припой связан не только с электроникой, требования к сантехнике отличаются от электроники. Теперь мы рассмотрим несколько факторов, которые следует учитывать при выборе припоя для электроники.
1. Тип припояТип припоя определяет, каким должен быть припой. Будет ли он в твердом формате? Вставить? Моток проволоки? Или пеллеты?
Шарики или проволока являются наиболее распространенным типом припоя, и если вы новичок в самостоятельном деле, мы рекомендуем вам использовать припой на катушках. С ними легче обращаться, они имеют лучшую температуру плавления и также образуют действительно хорошие проводящие соединения.
2.
Состав Состав припоя относится к компонентам, из которых состоит припой. Как мы только что обсуждали, в зависимости от вашего выбора проекта, вы будете выбирать припой на основе свинца или без свинца. Хотя бессвинцовый припой является наиболее предпочтительным (из-за того, что припой на основе свинца может быть вредным), вы также можете использовать смешанный припой.
Смешанный тип припоя будет содержать большую часть олова в припое и лишь небольшой процент свинца. Обычно соотношение составляет от 60 % олова до 40 % свинца, но существует множество припоев с содержанием олова 63 % и свинцом 37 % или меньше. Выбирайте с умом.
3. Диаметр проволоки для припоя Диаметр проволоки для припоя определяет детали соединения, которое вы хотите, в котором вы нуждаетесь и которое вы получите. Чем больше диаметр, тем крупнее и шире сустав. Если вы хотите получить точное и лаконичное соединение (например, при работе с тонкой и мелкой / микроэлектроникой), вам также подойдет очень маленький диаметр 0,002 дюйма или меньше.
Для более широких применений, таких как деформируемое стекло или, возможно, даже более крупные печатные платы с более крупными элементами, вы также можете использовать больший диаметр, примерно даже 0,12 дюйма. Вообще говоря, вам понадобится припой диаметром 0,062 дюйма или 0,032 дюйма для общих целей.
4. Тип флюса и состав флюса
Флюс припоя относится к центральному элементу, который служит 3 различным целям
- Удаление окисления:
Флюс помогает удалить любой возможный окисляющийся металл с поверхности, которую вы собираетесь паять, чтобы предотвратить хрупкое соединение
- Воздушное уплотнение/замок
Флюс поможет герметизировать соединение в прочный воздушный затвор или воздушный шлюз. Это необходимо для предотвращения любого движения воздуха, которое могло бы вызвать коррозию проволоки/элементов или соединений.
- Содействие объединению
Флюс улучшает характеристики смачивания жидким припоем и, таким образом, облегчает амальгамирование.
Существует множество различных типов флюсов, которые используются в электронике и сантехнике, но наиболее распространенными и предпочтительными типами флюсов являются канифоль и кислотное ядро. Кислотный сердечник в основном используется для сантехники и электроники, вам понадобится флюс со смоляным сердечником.
Еще одна вещь, которую вы должны учитывать, — это содержание флюса. Это будет относиться к количеству флюса, доступного в припое. Это колеблется от 1% до 2% или даже 3% или выше. Чем выше поток, тем лучше замок, но для крошечных соединений предпочтительнее более низкий процент потока.
Флюс также влияет на количество дыма, образующегося при пайке соединений. Некоторые, вероятно, предпочтут флюс на основе сосны, в то время как некоторые на самом деле захотят также использовать флюс без канифоли.
5. Размер катушки Размер катушки означает количество пула, которое вы получите за единицу покупки. В то время как большинство катушек имеют вес 50 или 100 граммов (10 или 20 фунтов).
Размер катушки следует выбирать только в зависимости от вашего использования, потому что у припоя также есть определенный срок годности. Ограниченный срок хранения будет определяться сплавом изготовления, а также содержанием флюса. В то время как большинство производителей предлагают покупать новый припой каждые 6 месяцев (припой без свинца может иметь срок годности 1 год)
Если вы любитель делать своими руками, вы хотели бы купить что-то, что вы будете использовать быстро, и вам не нужно хранить это. Лучше всего использовать базовую катушку на 4 или 5 унций или для небольших проектов. Пожалуйста, имейте в виду, что состав припоев на основе канифоли может изменяться со временем.
Заключение Из всех припоев, упомянутых в списке, KESTER SOLDER является нашим лучшим выбором и лучшей проволокой для пайки, которую вы можете купить в Интернете. Он имеет приличный диаметр 0,031 дюйма, соотношение олова и свинца 60/40, низкую температуру плавления и очень сильную адгезионную способность, что также обеспечивает прочные соединения.
