Как определить оптимальное сечение кабеля для электропроводки. Какие факторы влияют на выбор сечения проводов. Каковы последствия неправильного подбора сечения кабеля. Как рассчитать сечение кабеля по мощности и току нагрузки.
Основные факторы, влияющие на выбор сечения кабеля
При выборе сечения кабеля для электропроводки необходимо учитывать несколько ключевых факторов:
- Величина тока нагрузки
- Материал проводника (медь или алюминий)
- Тип изоляции кабеля
- Способ прокладки кабеля
- Температура окружающей среды
- Длина кабельной линии
- Допустимое падение напряжения
Рассмотрим подробнее, как эти факторы влияют на выбор сечения.
Расчет сечения кабеля по току нагрузки
Основной параметр при выборе сечения — это величина тока, который будет протекать по кабелю. Чем больше ток, тем большее сечение требуется. Ток нагрузки рассчитывается по формуле:
I = P / (U * cos φ)
где:
- I — ток, А
- P — мощность нагрузки, Вт
- U — напряжение сети, В
- cos φ — коэффициент мощности (обычно 0.8-0.95)
Зная расчетный ток, можно по таблицам допустимых токовых нагрузок выбрать минимально допустимое сечение кабеля.
Влияние материала проводника на выбор сечения
Для внутренней проводки в жилых помещениях используются только медные проводники. Алюминиевые кабели допускаются только для наружных линий. Медь обладает лучшей проводимостью, поэтому сечение медного кабеля может быть меньше, чем алюминиевого, при той же токовой нагрузке.
Основные преимущества медных проводов:
- Более высокая электропроводность
- Устойчивость к коррозии
- Механическая прочность
- Долговечность (срок службы до 50 лет)
Как тип изоляции влияет на допустимый ток
Тип изоляции кабеля определяет его максимально допустимую рабочую температуру, а следовательно, и величину допустимого тока. Наиболее распространенные типы изоляции:
- ПВХ (поливинилхлорид) — до 70°C
- Сшитый полиэтилен (XLPE) — до 90°C
- Этиленпропиленовая резина (EPR) — до 90°C
Чем выше допустимая температура изоляции, тем больший ток может пропускать кабель того же сечения. Поэтому кабели с изоляцией из XLPE и EPR имеют более высокую пропускную способность по сравнению с ПВХ-изоляцией.
Зависимость сечения от способа прокладки кабеля
Способ монтажа кабеля существенно влияет на его охлаждение и, как следствие, на допустимый ток. Различают следующие основные способы прокладки:
- Открытая прокладка по поверхности
- Прокладка в трубах или коробах
- Прокладка в земле
- Воздушная прокладка
Наихудшие условия охлаждения — при прокладке в трубах. В этом случае требуется увеличение сечения кабеля. Наилучшее охлаждение обеспечивается при открытой прокладке.
Учет температуры окружающей среды
- При повышении температуры допустимый ток снижается
- При понижении температуры допустимый ток увеличивается
Для точного расчета следует использовать специальные таблицы поправочных коэффициентов.
Расчет падения напряжения и выбор сечения
С увеличением длины кабеля растет падение напряжения на нем. Согласно ПУЭ, допустимое падение напряжения составляет:
- Для осветительных сетей — не более 2.5%
- Для силовых сетей — не более 5%
Падение напряжения рассчитывается по формуле:
ΔU = (ρ * L * P) / (S * U2)
где:
- ΔU — падение напряжения, %
- ρ — удельное сопротивление проводника, Ом*мм2/м
- L — длина кабеля, м
- P — мощность нагрузки, Вт
- S — сечение жилы, мм2
- U — напряжение сети, В
Если расчетное падение напряжения превышает допустимое, необходимо увеличить сечение кабеля.
Рекомендации по выбору сечения для бытовой проводки
Для типовых бытовых электроустановок можно использовать следующие рекомендации по выбору сечения медных проводов:
- Освещение — 1.5 мм2
- Розеточные группы — 2.5 мм2
- Электроплита — 6 мм2
- Кондиционер — 2.5 мм2
- Стиральная машина — 2.5 мм2
- Водонагреватель — 4 мм2
Эти значения подходят для большинства квартир и домов при длине кабельных линий до 25-30 м. При большей длине может потребоваться увеличение сечения.
Последствия неправильного выбора сечения кабеля
Использование кабеля с заниженным сечением может привести к серьезным проблемам:
- Перегрев проводки и возможное возгорание
- Срабатывание автоматов защиты
- Повышенное падение напряжения и сбои в работе оборудования
- Преждевременный износ изоляции кабеля
Поэтому крайне важно правильно рассчитывать и выбирать сечение проводников для каждой конкретной электроустановки. В случае сомнений лучше выбрать кабель с небольшим запасом по сечению.
Как выбрать сечение кабеля? / Информация / ООО «ТД БЛИК» Набережные Челны
Как выбрать сечение кабеля
Медные жилы |
Сечение кабеля, мм2 |
Алюминиевые жилы | ||||
Ток, А |
Мощность, кВт | С алюминиевыми жилами |
Ток, А | |||
220 В |
380 В |
220 В |
380 В | |||
11 | 2* | — |
0,5 | — | — | — |
15 | 3* | — |
0,75 | — | — | — |
15 | 3 | 5 |
1,5 | — | — | — |
21 | 4 | 7 |
2,5 | 3 | 6 | 16 |
27 | 5 | 10 |
4 | 4 | 7 | 21 |
34 | 7 | 12 |
6 | 5 | 9 | 26 |
50 | 11 | 19 |
10 | 8 | 14 | 38 |
80 | 17 | 30 |
16 | 12 | 20 | 55 |
100 | 22 | 38 |
25 | 14 | 24 | 65 |
135 | 29 | 51 |
35 | 16 | 28 | 75 |
175 | 38 | 66 |
50 | 23 | 39 | 105 |
215 | 47 | 81 |
70 | 29 | 51 | 135 |
Как правильно рассчитать сечение кабеля
Содержание
-
Провода одножильные и многожильные
-
Диаметр и площадь поперечного сечения провода
-
Основные электрические параметры цепи
-
Материалы изготовления проводки
-
Как правильно определить сечение провода
-
Возможная поправка сечения жилы на сопротивление линии
-
Примеры товаров
- Кабель ВВГнг 2х1,5
- Кабель ВВГ нг 5х6
- Кабель ВВГ нг 2х4
-
Заключение
- Рекомендуемые товары
Требования, предъявляемые к устройству электроснабжения жилых и общественных зданий, изложены в «Правилах устройства электроустановок», Сводах правил в строительстве и в правилах пожарной безопасности.
Следует помнить, что никакие экономические соображения или желание «сделать попроще» не освобождают собственника от ответственности за безопасность личную и членов семьи, сохранность имущества и жилища в целом.
Провода одножильные и многожильные
Правильнее было бы разделять проводники на однопроволочные и многопроволочные, иначе непонятно, о чём идёт речь: о количестве токоведущих жил в кабеле или количестве проволок в одном проводнике (жиле).
Провод однопроволочный представляет собой металлический стержень круглого сечения. Многопроволочный — несколько тонких проволок, спирально перевитых вокруг одной центральной.
Каждый тип имеет свои достоинства и недостатки:
- Однопроволочные кабели более жёсткие, лучше сохраняют конфигурацию при обходе углов, технологичнее при устройстве скрытой проводки.
- Временная проводка, удлинители и «переноски» из многожильных (многопроволочных) кабелей, более удобны и надёжны по сравнению с одножильными, проволоки которых могут переломиться из-за многократных перегибов.
В соответствии с ПУЭ, проводники должны соединяться между собой пайкой, опрессовкой, сжимами (клеммниками) или сваркой. С этой точки зрения, одножильные провода предпочтительнее в двух случаях:
- Не требуется скручивание проволок жилы для достижения хорошего контакта в винтовых клеммниках или колпачках типа СИЗ.
- При соединении сваркой отсутствует риск сжечь отдельные проволочки.
В остальных случаях — пайка, опрессовка, использование клеммников WAGO — особых преимуществ соединения одного типа проводов перед другим нет.
Ещё один плюс монолитных проводов — удобство подключения электроарматуры.
В выключателях, розетках и патронах проводник крепится так же, как в винтовом клеммнике, или болтом через шайбу к пластине. Из-за недостатка пространства для монтажа, конец многожильного провода может распушиться, и несколько проволочек не будут зажаты, уменьшая тем самым сечение проводника и повышая вероятность нагрева контакта и короткого замыкания.
Лучший вариант избежать этого — опаять зачищенную жилу или обжать специальной гильзой.
Главный недостаток однопроволочных проводов — стоимость, они на 20…25% дороже многожильных, что при больших объёмах разводки может сыграть решающую роль.
Диаметр и площадь поперечного сечения провода
Площадь поперечного сечения одного проводника, независимо от числа проволок в нём, измеряется в квадратных миллиметрах, нормирована международными стандартами и соответствует ряду 0,5 – 1,0 — 1,5 — 2,5 — 4,0 — 6,0 — 10,0 — 16,0 и так далее, вплоть до 120 мм2.
Число и площадь поперечного сечения жил в кабеле обозначается на наружной поверхности его изоляции, например 2х1,5 или 3х4. При наличии заземляющей жилы, она указывается после знака «плюс», например 3х2,5+1х1,5.
Если уж так получилось, что у вас в руках кабель «безымянный», придётся определять площадь его сечения методом измерения.
Для монолитных жил достаточно замерить штангенциркулем наружный диаметр очищенной от изоляции проволоки и произвести расчёт по известной формуле площади окружности: «Эс равно Пи, умноженное на Дэ в квадрате и делённое на четыре», которая в упрощённом виде выглядит, как S = 0,785 D2, где D — диаметр проволоки в мм.
Немного сложнее, если провод многожильный. Для этого придётся распушить жилу и замерить диаметр одной проволоки микрометром. Определить сечение одной проволоки, умножить на их число в жиле и получить общую площадь поперечного сечения. Результат рекомендуется перепроверить и округлить до ближайшего значения по типовому ряду.
Площадь поперечного сечения проводов — один из факторов, определяющих трудоёмкость, продолжительность и стоимость работ по устройству или ремонту электроснабжения жилого дома.
Основные электрические параметры цепи
Расчет электрической сети жилого дома начинается с разделения всех потребителей на группы. Группой называют несколько потребителей, подключенных параллельно к одному питающему проводу.
Потребители электроэнергии формируются в группы несколькими способами:
- По отдельным объектам (дом, гараж, мастерская)
- По помещениям в доме — в каждое помещение проводят отдельную линию
- По видам потребителей: освещение, розетки, электроплита, стиральная машина и т. д
- По европейскому варианту: для каждого потребителя, будь то светильник или розетка, проводится отдельная линия электроснабжения.
дНа практике, электроразводка жилого дома является комбинацией перечисленных вариантов.
Расчёт магистральных и местных линий проводится в соответствии с главой 1.3 ПУЭ по следующим показателям:
- Система питания, однофазная или трёхфазная
- Ток нагрузки и требуемая мощность
- Материал проводников
- Конструкция проводки (открытая, закрытая)
- Условия эксплуатации проводки (наружная или внутренняя)
Материалы изготовления проводки
Токоведущие жилы проводов и кабелей изготавливаются из меди или алюминия.
Медь имеет значительные преимущества перед алюминием:
- Удельное электрическое сопротивление в 1,67 раза меньше
- Коэффициент теплопроводности больше в 1,86 раза
- В два раза прочнее на растяжение (разрыв)
- Температура плавления — около 1000°С — выше, чем алюминия (660°С)
- Расчётный срок службы медной проводки 30 лет, алюминиевой — 15 лет.
У обоих металлов практически равный температурный коэффициент сопротивления.
Объёмный вес (плотность) алюминия (2700 кг/м3) в 3,3 раза меньше, чем у меди (8900 кг/м3), стоимость в 3…4 раза ниже. Этим и объясняется незаменимость алюминия в воздушных линиях электропередач.
Рекомендуемые товары
Артикул: 055-vre-a-02
Контакт дополнительный NO+NC для выключателей-разъединителей УВРЭ EKF PROxima
Уточняйте наличие
Бренд: EKF
Наименование: Контакт дополнительный NO+NC для выключателей-разъединителей УВРЭ EKF PROxima
Запрос цены
Артикул: 055-fus-41/1250/800
Плавкая вставка ППН-41 1250/ 800А габарит 4 EKF PROxima
Уточняйте наличие
Бренд: EKF
Наименование: Плавкая вставка ППН-41 1250/ 800А габарит 4 EKF PROxima
Запрос цены
Артикул: 047-1284
Strut-профиль перфорированный 41*41*6000*2,0 мм нержавеющий
Хит
продаж
Уточняйте наличие
Наименование: Strut-профиль
Запрос цены
Артикул: 059-5370-3
WITTE ОТВЕРТКА Диэлектрическая MAXXPRO шлиц.
0,6х3,5х100
Уточняйте наличие
Бренд: Witte
Длина (мм): 100
Размер (мм) : 3,5
Запросить товар
Шестое издание ПУЭ (2001 год) запрещает использование алюминиевых проводов для внутренней проводки в жилых помещениях.
Алюминиевые провода рекомендуются для подключения электропроводки дома к питающей воздушной ЛЭП.
Как правильно определить сечение провода
Выбор сечения проводника производится по величине проходящего через него тока.
Порядок расчёта:
- Определяем суммарную мощность подключаемой группы потребителей:
Pсум = (P1 + P2 + … + Pn) × Kс
где: P1, P2 .
. – мощность каждого потребителя, кВт;
Kс – коэффициент спроса, учитывающий вероятность одновременного включения всех приборов, принимается равным 1.
- Вычисляем номинальную величину тока в цепи:
I = Pсум / (U × cos ϕ),
где: Pсум – суммарная мощность электроприборов, кВт;
U – напряжение в сети, В;
cos ϕ – коэффициент, учитывающий потери мощности, принимается 0.92.

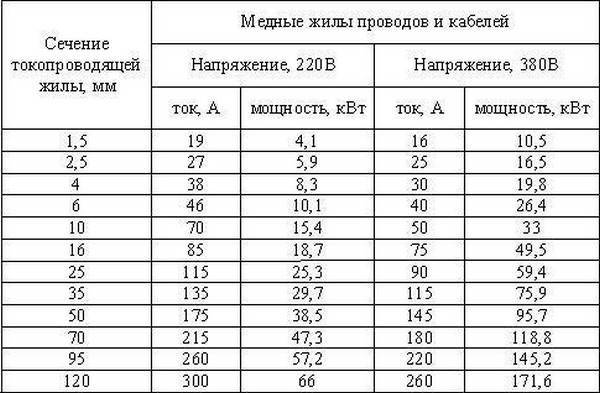

- Пользуясь таблицей, приведённой в ПУЭ, выбираем необходимое сечение провода.
(Таблица приводится в сокращённом виде и только для медных проводников)
|
Сечение токопроводящей жилы, мм² |
Напряжение 220 В |
|
|
Ток, А |
Мощность, кВт |
|
|
1,5 |
19 |
4,1 |
|
2,5 |
27 |
5,9 |
|
4 |
38 |
8,3 |
|
6 |
46 |
10,1 |
|
10 |
70 |
15,4 |
|
16 |
85 |
18,7 |
|
25 |
115 |
25,3 |
|
35 |
135 |
29,7 |
Взамен ПУЭ, можно руководствоваться простыми правилами:
- для подключения розеток использовать провода сечением 3,5 мм²;
- сети освещения выполнять проводами 1,5 мм²;
- мощные потребители (стиральные машины, отопительные установки) подключать кабелями с сечением 4…6 мм².
Возможная поправка сечения жилы на сопротивление линии
Все проводники имеют собственное электрическое сопротивление, и чем длиннее линия, тем больше в ней потери тока.
В квартире или доме разумных размеров при использовании медной проводки потерями можно пренебречь.
Для подключения удалённых объектов (баня, гараж, мастерская) рекомендуется, после расчёта, принять провод на одну ступень выше типового ряда сечений, например 6 мм2 вместо 4 мм2.
Примеры товаров
Кабель ВВГнг 2х1,5
Лучший кабель для прокладки сетей освещения.
Две однопроволочные медные жилы сечением по 1,5 мм2, каждая в ПВХ изоляции. Отличаются цветом, что позволяет легко определить «фазу» и «ноль».
Двойная изоляция, наружный слой из ПВХ-пластиката.
Могут использоваться в помещениях с высокой (до 98%) влажностью.
Кабели ВВГнг не распространяют горение, безопасны в пожарном отношении, необходимы при прокладке по деревянным конструкциям.
Ссылка на страницу: https://www.smsm.ru/product/kabel-vvg-ng-2kh2-5/
Кабель ВВГ нг 5х6
Пять многопроволочных медных жил по 6 мм2, каждая в цветной ПВХ изоляции. Наличие заземляющей и нулевой жилы облегчает соединение обмоток трёхфазных электродвигателей «звездой» или «треугольником».
Незаменим для подключения насосов водоснабжения, систем отопления.
Средний слой изоляции придаёт кабелю дополнительную гибкость.
Влагоустойчив.
Наружная оболочка из пластиката, не поддерживающего горение.
Ссылка на страницу: https://www.smsm.ru/product/kabel-vvg-ng-5kh6/
Кабель ВВГ нг 2х4
Две многопроволочные медные жилы сечением 4 мм2 в двойной пластикатовой ПВХ изоляции.
Гибкий кабель для запитывания розеток или отдельных групп потребителей.
Расцветка изоляции жил совпадает с другими кабелями типа ВВГ, что удобно при монтаже проводки.
Наружная оболочка не поддерживает горение.
Может использоваться в широком диапазоне температур и при высокой влажности.
Ссылка на страницу: https://www.smsm.ru/product/kabel-vvg-ng-2kh5/
Заключение
Монтируя электропроводку жилого дома или квартиры, руководствуйтесь не научно-популярными справочниками, а официальными документами. Применяйте провода и кабели подтверждённого качества.
И смело заявляйте: Мой дом — моя надёжная и безопасная крепость.
5 ключевых факторов выбора правильного размера кабеля [пример + таблицы]
В нашей работе мы получаем много хороших вопросов о том, какой размер кабеля подходит для использования. Здесь мы выделили некоторые ключевые факторы, которые мы рекомендуем учитывать при выборе подходящего размера кабеля.
*СОВЕТ. Чтобы информация всегда была под рукой, мы также рекомендуем загрузить руководство, в котором приведены пошаговые примеры расчета размеров кабеля с использованием метода допустимой токовой нагрузки, метода падения напряжения и способы применения описанных поправочных коэффициентов. в этой статье. Руководство включает в себя исчерпывающий список таблиц размеров кабелей, которые можно использовать для собственных расчетов.
Руководящим принципом при выборе правильного размера кабеля является то, насколько хорошо ваш кабель может выдерживать требуемую токовую нагрузку в вашей среде установки, не вызывая чрезмерного падения напряжения по сравнению с напряжением питания.
После того, как вы узнаете нагрузку, которую будет нести кабель (в амперах), вот некоторые условия, которые повлияют на выбор окончательного сечения кабеля. Рассмотрение приведенных ниже соображений может привести вас к другому рекомендуемому размеру проводника. Ключевым моментом является то, что минимальный размер проводника, который вы в конечном итоге выберете, должен быть, по крайней мере, минимально допустимым размером кабеля, который может охватывать все различные условия, которые вы изучили.
Имея это в виду, вот пять вопросов, которые мы обычно задаем:
- Как вы планируете прокладывать эти кабели?
- Какую конструкцию кабеля вы рассматриваете для кабелей?
- Какова длина кабеля?
- Какая у вас температура окружающей среды?
- Сколько цепей вы собираетесь разместить вместе?
1.
Способ установки
Это первое, на что мы обращаем внимание, потому что то, как и где будет проложен кабель, напрямую влияет на возможность перегрузки кабеля (например, в кабелепроводе, на кабельном лотке, на открытом воздухе, группировка, расстояние, трилистник, укладка горизонтально). ). Как правило, чем более закрытые кабели (например, в кабелепроводе, чем на открытом воздухе), тем больше вам может понадобиться использовать кабель большего размера, чтобы гарантировать, что он может выдерживать ток и обеспечивать надлежащее рассеивание тепла.
2. Материал кабеля
Материал изоляции кабеля (экструдированный слой, который следует за проводником) играет важную роль при выборе размера кабеля, поскольку он напрямую влияет на максимальную рабочую температуру кабеля. Мы разместили общие изоляционные материалы: PVC, XLPE, EPR в руководстве для справки.
Максимальная рабочая температура кабелей из стандартных материалов: ПВХ — 70°C, XLPE — 90°C и EPR — 90°C. Вы можете задаться вопросом, почему тогда, например, мы выбираем ПВХ вместо сшитого полиэтилена, учитывая более низкую максимальную рабочую температуру для ПВХ. Это должно быть связано с другими свойствами материала, которые лучше работают в вашей среде установки. Например, ПВХ гораздо более гибок, чем XLPE, и поэтому может быть лучшим выбором, когда вам нужно, чтобы кабель изгибался в ограниченном пространстве.
Вы также можете выбрать между одножильным или многожильным кабелем в зависимости от требований к установке, и это также повлияет на пропускную способность кабеля по току. Одножильный кабель лучше рассеивает тепло, чем многожильный, и, следовательно, имеет более высокую пропускную способность по току. Тем не менее, вы все равно можете выбрать многожильный кабель, так как может быть проще установить необходимые проводники на ходу.
3. Длина кабеля
Нам необходима длина кабеля для оценки падения напряжения, то есть потери электрического потенциала на трассе кабеля.
В Сингапуре мы соблюдаем правила электропроводки SS638 (ранее известные как CP5), согласно которым падение напряжения на кабельной трассе не должно превышать 4%. Например, при напряжении питания 415 В максимально допустимое падение напряжения не может превышать 4% от 415 В = 16,6 В
Падение напряжения в цепи в основном определяется сечением кабеля и длиной кабельной линии. Чем меньше размер используемого кабеля или чем больше длина кабеля, необходимая для вашей цепи, тем больше потеря напряжения. Если вы обнаружите, что падение напряжения в цепи превысило указанные 4%, вам потребуется увеличить размер кабеля.
4. Температура окружающей среды
В наших таблицах принята стандартная температура окружающей среды 30°C на открытом воздухе или температура земли 15°C на глубине 0,5 м. Обратите внимание, что прокладка кабеля и вентиляция напрямую влияют на температуру окружающей среды, поэтому важно учитывать условия установки по всей длине проложенного кабеля. Если есть отклонение от стандартной температуры, вам нужно будет применить поправочный коэффициент к текущей нагрузке, которую, как ожидается, выдержит ваш кабель. Чем выше температура окружающей среды по сравнению со стандартной, тем больший размер кабеля может потребоваться для обеспечения требуемой нагрузки.
5. Количество цепей
В наших таблицах предполагается, что вы прокладываете одну цепь однофазную или трехфазную. Если вы собираетесь сгруппировать цепи в своей установке, очень важно применить поправочный коэффициент для группировки кабелей, чтобы выбрать соответствующий размер кабеля, который предотвратит проблемы перегрева. Чем большее количество цепей вы собираетесь сгруппировать, тем сложнее рассеивать тепло, поэтому вам может потребоваться соответственно увеличить размер кабелей.
Мы надеемся, что эта статья познакомила вас с общим принципом некоторых ключевых факторов, на которые следует обратить внимание при выборе минимально допустимого размера кабеля. Повторюсь, вам нужно будет выбрать минимальный экономичный размер, который может охватывать все рассмотренные вами условия, чтобы гарантировать, что кабель не будет перегружен. Чтобы помочь вам с оценкой размера кабеля, обратитесь к бесплатному руководству ниже, где мы рассмотрим пошаговый пример и приведем таблицы размеров кабеля для ваших собственных расчетов.
Отказ от ответственности: несмотря на то, что компания Keystone Cable (S) Pte Ltd («Компания») прилагает разумные усилия для обеспечения актуальности и точности информации, представленной на этом веб-сайте, Компания не делает никаких заявлений или гарантий в отношении точности и надежности. , полнота или своевременность такой информации, и Компания отказывается от каких-либо обязательств по привлечению к ответственности за использование этой информации.
Ответьте на 5 вопросов, чтобы выбрать правильный электрический провод
Выбор провода является важнейшей частью конструкции электрической сборки, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания сборки. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложным и пугающим.
Чтобы уточнить, я определяю «провод» как один гибкий проводник электричества, окруженный изоляцией. Обычно проводник выполнен из меди; однако он может варьироваться в зависимости от приложения. Говоря об этом, прежде чем вы начнете что-либо проектировать, вам необходимо полностью понять, как будет использоваться электрическая сборка. Какова будет его работа и в какой среде он будет работать?
После того, как вы определили его конечное назначение, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения.
1. Провода какого сечения мне нужны?
Есть два аспекта вопроса о размере проволоки: толщина (калибр) и длина. Чтобы определить, какой калибр провода вам нужен, рассмотрите пропускную способность и величину тока, который должен проводить провод (измеряется в силе тока или амперах). Калибр провода напрямую связан с тем, сколько ампер вам нужно через него пропустить.
Расстояние, которое вам нужно пройти по проводу, также может повлиять на сечение провода, которое вам нужно. Поскольку проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления/нагрева. Вы можете противодействовать падению напряжения, увеличив сечение провода, что, следовательно, увеличит мощность тока. Это позволяет вам прокачивать больше ампер, чтобы обеспечить получение нужного количества электроэнергии, даже если вы немного потеряете по пути.
2. Насколько гибким должен быть провод?
Различные типы проволоки обеспечивают разный уровень гибкости:
- Сплошной сердечник – почти нет гибкости для проволоки меньшего сечения; становится более гибким в более высоких калибрах
- Проволока грубопроволочная – умеренно гибкая; он сохранит форму, которую вы ему придали
- Провод тонкопроволочный – очень гибкий; не будет держать форму
3.
Какая изоляция проводов лучше?Рабочая среда сборки определяет тип изоляции, которая требуется вашим проводам.
- Напряжение – чем выше уровень напряжения, тем толще должна быть изоляция для снижения риска поражения электрическим током
- Соображения по охране окружающей среды – воздействие солнца и УФ-излучения, экстремальные температуры, присутствие химикатов или масел могут повлиять на производительность
- Нормативные требования – UL, SA, SAE, CE и т. д.
- Стойкость к истиранию – в условиях повышенной вибрации требуется более толстая изоляция
- Покрытие – некоторые покрытия облегчают печать на проволоке или проталкивание/протягивание ее через кабелепровод
4. Имеет ли значение цвет провода?
Использование разноцветных проводов в электрической сборке может помочь вам, конечному пользователю и всем, кому в будущем потребуется обслуживать сборку, понять назначение каждого провода. Многие компании используют стандартные цвета проводов для обозначения горячих, заземляющих и нейтральных проводов; некоторые даже будут кодировать цветом различные цепи в электрической сборке.
5. Должен ли я использовать медный или алюминиевый провод?
Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических применений на большие расстояния можно использовать алюминиевый провод. Это приемлемый проводник, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод.
Упрощение процесса выбора проводов
Разнообразие спецификаций, которые каждая отрасль имеет для используемых проводов, создает потребность во всех доступных типах проводов. Но каждая из этих отраслей обычно придерживается нескольких типов проводов, которые соответствуют их требованиям, что на самом деле может помочь упростить процесс выбора провода.
