Реостат как выглядит
Классному руководителю. Данная презентация может быть использована при проведении урока в 8 классе по теме реостат. Мы пришли сюда учиться, Не лениться, а трудиться. Работаем старательно, Слушаем внимательно. Реостат состоит из изоляционной трубки 4, на которую навита проволочная спираль 5. К виткам этой спирали прикасается подвижной контакт 2.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Что такое резистор?
- Что такое резистор и для чего он нужен в электрической цепи
- Что такое резистор
Резисторы переменные, постоянные вся истина! - Урок 2.
2 — Резисторы
- Что такое реостат
- Переменные и подстроечные резисторы. Реостат.
- Балластный реостат РБ-302
- Свежие записи
- Потенциометр
2 — РезисторыПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 8 кл — 121. Реостаты
Что такое резистор?
В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами , так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину.
Итак, чем же отличается переменный резистор от постоянного? Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора :. Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два.
Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя.
Также важной частью резистора является ползунок, который может изменять свое положение он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме. Таким образом, в итоге мы получаем следующее.
Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка резистивного слоя.
Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до. А — это ни что иное как полное сопротивление резистивного слоя.
Конструктивно переменные резисторы бывают поворотные , то есть для изменения положения ползунка необходимо крутить специальную ручку такая конструкция подходит для резистора, который изображен на нашей схеме.
Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами.
Вот как они выглядят:. Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором — к примеру на радиоприемниках. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости — при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Как видите, здесь есть два дополнительных вывода.
Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась. Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически — это подстроечные резисторы. Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье поворотные, ползунковые и т.
Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.
Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка.
Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется.
Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:. Из-за небольшой износоустойчивости не рекомендуется применять подстроечные резисторы вместо переменных — в цепях, в которых регулировка сопротивления будет производиться довольно часто. Обозначение переменных резисторов немного отличается от обозначения постоянных:. Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.
Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна.
То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата — все зависит от схемы включения. Начнем с реостата. Реостат переменный резистор, включенный по схеме реостата в основном используется для регулировки силы тока.
Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором.
Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:. Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:.
Решить эту проблему можно следующим образом:. Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат от точки 1 к точке 3 , и величина его будет равна:.
То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае. С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.
Не пропустите статью про измерительные приборы в электрических цепях — ссылка. Потенциометр , в отличие от реостата, используется для регулировки напряжения.
А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться. При перемещении ползунка вниз сопротивление будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. При таком перемещении ползунка вниз сопротивление участка вырастет, а вместе с ним и напряжение на вольтметре 1.
При это в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 — 12 В. На этом мы заканчиваем рассматривать переменные резисторы , в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте!
Ваш e-mail не будет опубликован. Переменные резисторы. Для начала давайте рассмотрим условную схему переменного резистора : Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два.
Вот как они выглядят: Переменный резистор ползункового типа выглядит несколько иначе: Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем.
Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные: Из-за небольшой износоустойчивости не рекомендуется применять подстроечные резисторы вместо переменных — в цепях, в которых регулировка сопротивления будет производиться довольно часто.
Обозначение переменных резисторов немного отличается от обозначения постоянных: Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной. Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен: Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении.
Минимальный ток будет равен: Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.
Решить эту проблему можно следующим образом: Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2.
Тогда ток потечет через реостат от точки 1 к точке 3 , и величина его будет равна: То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.
Похожие статьи: Последовательное и параллельное соединение катушек индуктивности. Добротность и энергия.
Ток, напряжение, сопротивление. Закон Ома. Амплитудный спектр сигнала. Амплитудно-частотная характеристика АЧХ. Закон Джоуля-Ленца. Плавкий предохранитель. Переменный ток. Цепи переменного тока. Добавить комментарий Отменить ответ You can also login with your VKontakte account. I agree to my personal data being stored and used as per Privacy Policy.
Что такое резистор и для чего он нужен в электрической цепи
Значениями силы тока и напряжения можно управлять при помощи специального простого устройства, которое было разработано Иоганном Христианом Поггендорфом. Оно называется реостатом, или переменным резистором. Для того чтобы разобраться в принципе действия устройства, необходимо рассмотреть зависимость тока и напряжения от величины сопротивления.
Электрическим током называется движение свободных заряженных частиц под воздействием электромагнитного поля. Любое вещество состоит из атомов, которые образуют кристаллическую решетку при помощи ковалентных связей. При протекании электрического тока по проводнику происходит взаимодействие его частиц с узлами кристаллической решетки.
Резистор — один из наиболее распространённых компонентов в электронике. Его назначение — простое: сопротивляться течению.
Что такое резистор
Выполняется ряд лабораторных работ по электричеству, рассматривается ряд электрических схем. Давайте разберёмся с этим физическим прибором и рассмотрим ряд примеров и задач, которые встречались на экзамене и вполне могут встретиться. В основе решения задач с реостатом надо знать формулу зависимости сопротивления проводников от его геометрических размеров. Именно эта формула лежит в основе принципа работы реостата. Чем больше длина активной части, тем большим электрическим сопротивлением обладает реостат.
А от сопротивления реостата зависит сила тока в цепи. Давайте рассмотрим два обозначения реостата на схеме, и посмотрим, отличие этих схем друг от друга. А после разберем несколько примеров. Следствием всех перемещений ползунка реостата является изменение силы тока, согласно законам Ома для участка цепи и для полной цепи. Ряд задач с реостатом Вы можете посмотреть на сайте.
Резисторы переменные, постоянные вся истина!
Резистор является наиболее часто встречающимся элементом. Ниже будет рассказано, что такое резистор и для чего он нужен, как резисторы обозначаются на радиосхемах и какие виды резисторов существуют. Назначение резисторов — создание сопротивления электрическому току. Различают постоянные и переменные резисторы. На рисунке мы видим, как различаются резисторы.
Резистор — один из наиболее распространённых компонентов в электронике.
Урок 2.2 — Резисторы
В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами , так вот сегодня мы продолжим эту тему.
Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление. Итак, чем же отличается переменный резистор от постоянного? Каким способом?
Что такое реостат
Реостат — это металлический проводник с регулируемой величиной сопротивления. Реостат со скользящим контактом представляет собой цилиндр из изолирующего материала, на который намотана металлическая проволока. Концы ее присоединены к двум клеммам. Третья клемма реостата присоединена к скользящему контакту. Реостат в цепи может быть использован как регулятор тока, то есть для изменения тока рис. Реостат с подвижным контактом может работать в режиме потенциометра делителя напряжения. Это включение показано на рис.
Что такое резистор, как он устроен и для чего предназначен. Мы уже знаем, как выглядит этот компонент, теперь следует узнать о.
Переменные и подстроечные резисторы. Реостат.
Вход Регистрация. Поиск по сайту. Учебные заведения.
Балластный реостат РБ-302
Электрика и электрооборудование, электротехника и электроника — информация! Во многих электронных устройствах для регулирования громкости звука необходимо изменять силу тока. Рассмотрим устройство реостаты , с помощью которого можно изменять силу тока и напряжение. Если изменять сопротивление проводника R , тогда будет меняться сила тока. Сопротивление зависит от длины L , от площади поперечного сечения S и от материала проводника — удельного сопротивления. Для того чтобы изменять сопротивление проводника, нужно менять длину, толщину или материал.
Чайники, лампы накаливания, электрооборудование машины и многие другие электроприборы содержат резисторы.
Свежие записи
Реостат балластный РБ — оборудование, регулирующее сварочный ток при ручной дуговой сварке, характерные преимущества которой определяются как мобильность, универсальность, надежное качество.
На объектах значительной сложности, в строительных, высотных работах, необходимо применять реостат балластный РБ , так как он обеспечивает стабильную сварку при условиях ограничений подачи напряжения, при наладке, настройках, испытаниях разнообразного электрического оборудования. Принцип действия оборудования состоит в последовательном включении в сварочной цепи многопостового выпрямителя. Внешне данный реостат выглядит как аппарат, имеющий металлический и перфорированный корпус. Во внутреннем пространстве оборудования расположены элементы сопротивления. Материалом, из которого состоят эти элементы, служит константановая проволока.
Потенциометр
Друзья, всем привет! В прошлой статье мы разбирались с понятием электрического тока и напряжения. Сегодняшняя статья будет не исключением, сегодня я постараюсь как можно подробнее осветить тему резисторов.
Для чего нужен реостат печки в автомобиле 🦈 avtoshark.
comВ торговых сетях часто можно встретить недорогие детали низкого качества. Берите электрокомпоненты у проверенных продавцов и надежных производителей: погоня за дешевизной может закончиться аварией в электропроводке.
Не каждый водитель разбирается в автомобильной электрике: считается, что это прерогатива узких специалистов. Но есть важные вещи, о которых владельцы должны иметь базовые представления: например, для чего нужен реостат печки на автомобиле. На что влияет прибор, каковы признаки его неисправности, функции – читайте дальше.
Что такое реостат печки в автомобиле
Автомобиль – сложнейший механизм с автономным электрическим питанием и множеством потребителей. Электрика авто всегда должна быть в рабочем состоянии, так как от нее зависит функциональность машины, безопасность и удобство передвижения пассажиров.
Реостат печки в автомобиле
Под капотом автомобиля находится миниатюрная электростанция – это генератор. Тут же располагается накопитель тока – аккумуляторная батарея.
К периферийным потребителям энергия подается по проводам, а каждый электроприбор в машине имеет управляющее устройство – реостат (РС). Этот компонент влияет на сопротивление и силу тока электрической цепи за счет изменения количества секций прибора.Зачем нужен
Модуль отопителя салона в большинстве автомобилей состоит из ступенчато подключаемых резисторов. Но распространено и другое исполнение, в котором сопротивление изменяется практически непрерывно. Есть также реостаты, производящие плавную регулировку, без разрыва сети.
В электрическом контуре автомобиля реостат печки находится за бардачком, между приводом (моторчиком салонной электропечи) и подключенным к нему механизмом – отопителем. Задача устройства – гасить скачки электротока и снижать пусковые перегрузки, отрицательно влияющие как на привод, так и на потребителя.
Принцип работы
Реостат любого вида работает по закону Ома для участка цепи. Прибор для автомобильной печки выглядит, как керамическое тело цилиндрической формы.

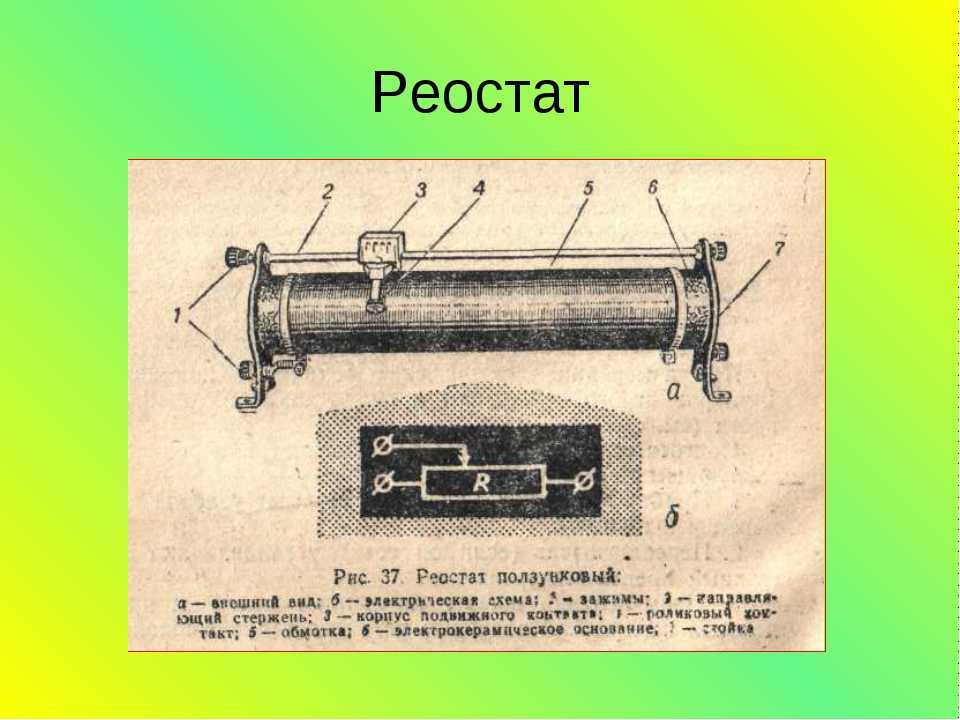

На деталь намотана обычно стальная проволока с постоянным сечением. Витки спирали изолированы один от другого, так как по всей длине нанесен непроводящий ток материал.
Принцип работы
Над проволочной спиралью вдоль цилиндра двигается ползунок, создающий большее или меньшее сопротивление в электросети. Когда подвижный элемент смещается в одну сторону, увеличивается длина токопроводящего участка. В этот момент растет и величина сопротивления РС. И наоборот, когда ползунок уходит в противоположную сторону, сопротивление укороченного участка падает.
Что такое резистор печки
Принцип действия реостата – ключ к пониманию, как включается вентилятор печки. Происходит это путем увеличения или уменьшения сопротивления цепи. Реостат салонной печки состоит из резисторов – пассивных элементов, которые оказывают сопротивление току, протекающему через обмотку.
Функциональное назначение автомобильного резистора
Резистор включен в автомобильную электрическую сеть между источником и потребителем тока (аккумулятором и печкой).
Отсюда задачи компонента:
- предохранять цепь от скачков электричества;
- изменять величину напряжения из заданной в необходимую;
- обеспечивать корректное функционирование электроники авто.
Практически, резистор поддерживает работу печки в машине.
Роль резистора в поддержание функционирования отопителя
Электрический ток генерируется в АКБ, где напряжение очень высокое для работы потребителей. После выработки ток идет на резистор: здесь напряжение трансформируется с заданного параметра на нужный. После прохождения через резистор напряжение становится оптимальным для работы обогревателя.
Виды резисторов, их особенности
Резисторы присутствуют во всех системах автомобиля: охлаждения и отопления, зажигания и освещения. Функционал и задачи у деталей сходные.
Все разнообразие элементов делится на две основные группы:
- Нагрузочные (постоянные), создающие на выходе неизменное сопротивление.
- Переменные, где сопротивление вручную меняется на необходимое конкретному прибору-потребителю.
Виды резисторов
Подвидом переменных можно назвать подстроечные резисторы, также вручную регулирующие сопротивление, но не в любое время, а в моменты перенастройки всей электросхемы авто.
Выбор резистора по сопротивлению
Когда в машине выходит из строя электроприбор, водители несут его в ремонт. Но часто виновником поломки бывает резистор, замена которого не требует опыта электрослесаря.
Если вы решились поменять резистор отопителя, подберите элемент с правильным параметром сопротивления. Для этого необходимо знать величину напряжения источника электроэнергии автомобиля и поделить ее на силу тока. Получив расчетным путем искомое сопротивление, отправляйтесь в магазин.
В торговых сетях часто можно встретить недорогие детали низкого качества. Берите электрокомпоненты у проверенных продавцов и надежных производителей: погоня за дешевизной может закончиться аварией в электропроводке.
Причины выхода из строя резисторов
Часто неисправности детали случаются из-за короткого замыкания в электроцепи автомобиля: в этот момент сопротивление обмоток в электромоторе вентилятора становится ниже критического.
Но есть и другая причина. Если лопасти крыльчатки печки потеряли смазку или сильно загрязнены, автокомпонент туго крутится. Поэтому резистор быстро выйдет из строя.
Читайте также: Мотор вентилятора отопителя — назначение, устройство, как работает
Причины выхода из строя резисторов
Чтобы сберечь рабочий ресурс запчасти, не держите печку очень долго на первом положении, периодически переводите отопитель на более высокие скорости. Определить, что виновником плохой работы салонного отопителя является именно реостат, несложно: подключите к проводам питания элемента мультиметр. Другой признак неисправного резистора: печка работает только в крайнем, четвертом, положении.
Добраться до прибора в некоторых моделях машин можно через капот, где деталь располагается под пластиковой накладкой («жабо»). В других авто элемент демонтируют и меняют из салона.
Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.
com/
резистор печкиреостат в машине
0
Функциональность и отличия от потенциометра
При необходимости переменного сопротивления в электрической цепи предпочтительны реостат и потенциометр. Реостат представляет собой возбуждающее устройство с небольшим отличием от потенциометра. Для энтузиастов электроники, которые хотят узнать больше о реостате, мы рассмотрим его вход и выход. Что делает реостат? Продолжим нашу дискуссию.
1.Что такое реостатРеостат представляет собой переменный резистор, который изменяет величину тока, протекающего в цепи, за счет ручного уменьшения сопротивления.
Символ также может обозначать реостат, как показано ниже
( международный символ реостата)
но использует только два из них. В отличие от потенциометра, две клеммы фиксируются на обоих концах резистивного элемента, известного как дорожка, а оставшаяся клемма действует как регулируемый резистор.
Скользящий грязесъемник соединяется и перемещается вдоль резистивного материала, состоящего из катушки проволоки, что приводит к изменению сопротивления в реостате.
Реостат также известен как резистор с проволочной обмоткой, поскольку большинство моделей связаны проволокой.
Обычно мы изготавливаем резистор, наматывая нихромовую проволоку на керамический изолирующий сердечник, который изолирует реостат от чрезмерного нагрева, поскольку он преобразует энергию в тепловую.
(схема реостата)
Три типа реостатов включают в себя;
- поворотные реостаты: состоят из вращающегося резистивного пути
- линейные реостаты: имеют линейный резистивный путь и два фиксированных контакта; однако, используя только один предварительно настроенный реостат
- : пригодится при использовании печатной платы для калибровки в схемах
Сопротивление реостата зависит от длины резистивной дорожки, по которой протекает электрический ток.
Предположим, ползунок находится ближе к начальному терминалу. В этом случае сопротивление будет минимальным, поскольку длина резистивного пути уменьшается, что приводит к блокированию небольшого количества электрического тока и позволяет протекать большей его части.
Аналогично, стеклоочиститель, перемещающийся дальше от начального терминала и ближе к противоположному аэропорту, достигает максимального сопротивления. Это происходит из-за увеличения резистивного пути, что приводит к блокировке большого количества тока и пропусканию небольшого количества тока.
Номинальные характеристики реостатов указаны в ваттах и амперах, а также в отношении значения их сопротивления.
Однако реостат не изменяет напряжение; он регулирует ток в электрической цепи.
Дворник двигается по резистивному пути, когда мы регулируем внешнюю ручку руками.
Реостаты имеют диапазон сопротивления, что означает, что они не могут предложить сопротивление за пределами своего текущего номинала.
(вольтметр)
4. Что делает реостат?Реостат обычно работает в электрической цепи, в которой может потребоваться электрический ток высокого напряжения. Он работает либо как переменный резистор, либо как делитель потенциала в электрических устройствах.
Применение реостатаРеостат работает как переменный резистор при регулировании скорости двигателя вентилятора и приглушении света в электрической лампочке.
Помогает изменить интенсивность тусклых огней за счет уменьшения электрического тока в лампочке. Если сопротивление реостата увеличивается, свет становится тусклее; Точно так же увеличение силы тока и уменьшение сопротивления заставляют лампочку светиться ярче. Таким образом, микроскопы используют это приложение, поскольку им требуется регулировка света при наблюдении за образцами.
Тот же принцип применяется для регулирования скорости электродвигателя вентилятора. Однако регулировка тока происходит в пределах разности потенциалов реостата.
Реостаты дают дополнительную тепловую мощность при создании сопротивления, отсюда и идея нагревателей. Например, они функционируют как источник тепла в нагревательном коврике или в нагревательной лампе для рептилий с расписанием.
Можно также использовать для регулировки громкости.
(нагревательный коврик)
5. Общие проблемы, с которыми вы можете столкнуться при работе с реостатамиРезистор представляет собой пассивное двухполюсное устройство, которое реализует электрическое сопротивление как элемент цепи, тогда как реостат регулирует электрический ток без разрыва цепи.
( группа резисторов)
Различие между потенциометром и реостатом
Крайне важно выявить различия, поскольку электрические компоненты имеют схожие функции и конструкцию. Различия включают:
Можно использовать потенциометр как реостат, в то время как реостат не может работать как потенциометр.
Потенциометр представляет собой трехконтактный резистор, тогда как реостат представляет собой двухконтактный резистор.
Реостаты служат для изменения тока, а потенциометры — для изменения напряжения.
Нажмите ЗДЕСЬ, чтобы посмотреть видео с объяснением различий.
( потенциометр)
(символ потенциометра)
(символ RHEOSTATS)
Проживающие.Для включения реостатов в электронную схему их необходимо размещать последовательно, а не параллельно. Это связано с тем, что электрический ток меньше на резистивном пути.
Таким образом, при столкновении с выбором пути с меньшим сопротивлением и пути с большим сопротивлением он выбирает путь с меньшим сопротивлением.
Реостаты не будут работать, если в цепи образуется параллельный путь, поскольку электроны не будут выбирать путь.
Вместо этого они будут течь прямо по ряду путей, так как они получают большее сопротивление, чем другие доступные пути.
Чтобы переключить потенциометр с трехконтактного устройства на двухконтактное, мы должны оставить конец резистивного элемента открытым.
(реостат с соединены последовательно)
РезюмеВкратце, мы познакомились с реостатом, различиями между реостатом, потенциометром и резисторами.
Понимая, как постоянное напряжение влияет на реостаты, мы знаем применение мощности в цепях для двигателей. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
Реостаты – переменный резистор и потенциометры
Как изготавливаются реостаты
Магазин реостатов
Реостаты представляют собой переменные резисторы или регулируемые резисторы, используемые для деления напряжения в приложениях, требующих регулировки сопротивления в электрической цепи.
Реостаты , как и потенциометры, обычно используются в приложениях, требующих переменного регулирования для более высоких величин напряжения.
В результате уменьшения размеров и энергопотребления многих современных электрических устройств реостаты не так часто встречаются в коммерческих и промышленных продуктах. Реостаты в целом были заменены потенциометрами, симисторами и тринисторами. Однако реостаты по-прежнему широко используются в приложениях, требующих большого тока или высокого напряжения. Обычное использование реостатов включает в себя регуляторы освещенности, регуляторы скорости двигателя, дуговые лампы, насосы, вентиляторы, респираторы, рентгеновские аппараты и медицинское оборудование.
Конструкция реостатов
Многие реостаты имеют проволочную обмотку и имеют длинный проводящий материал (обычно проволоку), намотанный в спираль. Элемент сопротивления в реостатах может быть лентой или металлической проволокой, проводящей жидкостью или углеродом, что полностью зависит от применения.
Для протекания среднего тока в реостатах наиболее распространен металлический тип; для очень малого тока используется углеродная форма; и для больших токов электролитического типа, при котором электроды
помещенный в проводящую жидкость, является наиболее подходящим. Контакты и катушки, находящиеся внутри реостатов, герметизированы внутри корпуса, чтобы защитить их от грязи, копоти, пыли и других загрязнений. Это часто приводит к обрыву цепи и образованию влаги, что в конечном итоге приводит к короткому замыканию. Реостаты имеют 3 клеммы, которые состоят из резистивного
проволока, обернутая для создания тороидальной катушки с грязесъемником, который скользит по поверхности катушки. Реостаты чаще всего имеют керамический центр.
При выборе между реостатами для определенной функции номинальный ток обычно является более важным фактором, чем номинальная мощность. При использовании реостата для управления двигателем важно понимать, что все типы двигателей постоянного тока могут регулироваться по скорости, однако небольшое количество двигателей переменного тока можно регулировать с помощью реостатов.
Поэтому очень важно получить соответствующий тип двигателя переменного тока, когда требуется регулирование скорости. Большинство реостатов имеют круглый или плоский стержень, который позволяет прикрепить ручку, в зависимости от типа реостата. Реостаты меньшего размера имеют прорези для отвертки, которые облегчают регулировку.
Реостаты обычно позволяют присоединить переключатель, чтобы разомкнуть цепь или получить доступ к саморегулирующейся цепи. Реостаты могут быть снабжены фиксированным или регулируемым упором. Реостаты имеют упор, который можно настроить для ограничения угла поворота до любой желаемой части от общего возможного поворота. Обычно эти конкретные типы реостатов используются в операциях, где очень важно поддерживать заданное сопротивление в цепи.
Как работают реостаты
Основным принципом, применимым к эффекту, который реостаты оказывают в цепи, является закон Ома, который объясняет, что ток обратно пропорционален сопротивлению для данного напряжения.
Это означает, что ток уменьшается по мере увеличения сопротивления или увеличивается по мере уменьшения сопротивления. Ток поступает на клемму реостата,
протекает через проволочную катушку и контакт, а выходит через другой вывод реостата. Реостаты не имеют полярности и ведут себя так же, когда клеммы перепутаны.
Реостаты и их применение
Некоторые диммеры используют реостаты для ограничения тока, проходящего через лампочку, чтобы изменять освещение. Чем больше сопротивление реостата, тем тусклее будет светиться лампочка. Некоторые источники света не будут эффективно работать с диммерами или реостатами, включая люминесцентные и газоразрядные лампы. В этих светильниках используются резистивные, индуктивные или электронные балласты, которые поддерживают постоянный ток в цепи освещения. Реостаты могут не влиять на изменение яркости ламп и даже повредить балласты.
Контроллеры двигателей также используют реостаты для управления скоростью двигателя путем ограничения потока тока.
Реостаты используются во многих небольших устройствах, таких как блендеры, миксеры, вентиляторы и электроинструменты. Реостаты также используются в качестве контрольных устройств для определения эталонного значения сопротивления. В то время как реостаты могут использоваться для управления электрическими духовками и варочными панелями, термостаты или регуляторы температуры предпочтительнее, поскольку они имеют дополнительные элементы управления и возможности обратной связи по температуре, которые обеспечивают более последовательное регулирование температуры.
Реостаты по-прежнему являются распространенным и основным электронным компонентом, используемым для управления оттоком тока в цепи. Однако реостаты в значительной степени были вытеснены твердотельными устройствами, такими как симисторы и кремниевые управляемые выпрямители (SCR). Симистор более энергоэффективен, чем реостат, и более надежен из-за отсутствия механических компонентов. Реостаты обычно выходят из строя, потому что их контакты загрязняются или провод катушки подвергается коррозии и разрыву, в то время как твердотельные устройства достаточно невосприимчивы к этим внешним условиям.
