Как выпаять светодиод из светодиодной лампочки. Как правильно выпаять и заменить SMD светодиод в светодиодной лампе

Как безопасно извлечь перегоревший SMD светодиод из лампы. Какие инструменты потребуются для выпайки. Какую температуру паяльника выбрать для работы с SMD компонентами. Как правильно припаять новый светодиод на место старого.

Что такое SMD светодиоды и где они используются

SMD (Surface Mounted Device) светодиоды — это миниатюрные светоизлучающие диоды, предназначенные для поверхностного монтажа на печатные платы. Они широко применяются в современных светодиодных лампах, светильниках и подсветке благодаря своим компактным размерам и высокой яркости свечения.

Основные характеристики SMD светодиодов:

• Размеры корпуса от 0.6×0.3 мм до 5×5 мм
• Яркость до 200 лм/Вт
• Низкое энергопотребление
• Долгий срок службы — до 50 000 часов
• Различные цвета свечения

В светодиодных лампах SMD светодиоды обычно монтируются на алюминиевую подложку, которая служит радиатором для отвода тепла. При выходе из строя одного или нескольких светодиодов лампу можно отремонтировать, заменив неисправные элементы.

Какие инструменты понадобятся для выпайки SMD светодиодов

Для аккуратного извлечения SMD светодиодов из платы светодиодной лампы потребуются следующие инструменты:

• Паяльная станция с регулировкой температуры
• Паяльник с тонким жалом
• Паяльный фен
• Пинцет
• Флюс для пайки
• Припой
• Оплетка для удаления припоя
• Увеличительное стекло или микроскоп

Важно использовать качественные инструменты, чтобы не повредить плату и соседние компоненты при выпайке. Паяльная станция должна обеспечивать точный контроль температуры.

Как безопасно разобрать светодиодную лампу

Прежде чем приступать к выпайке светодиодов, необходимо аккуратно разобрать корпус лампы:

1. Отключите лампу от сети и дайте ей полностью остыть
2. Снимите рассеиватель, если он съемный
3. Открутите винты, фиксирующие плату с SMD светодиодами
4. Аккуратно извлеките плату из корпуса, не повредив проводку
5. Осмотрите плату и определите неисправные светодиоды

Будьте осторожны при работе с острыми краями алюминиевой подложки. Используйте перчатки, чтобы не оставлять отпечатки пальцев на плате.

Какую температуру выбрать для выпайки SMD светодиодов

Правильно подобранная температура пайки — ключевой фактор успешного извлечения SMD компонентов. Рекомендуемые температурные режимы:

• Для паяльника: 300-350°C
• Для паяльного фена: 350-400°C

Слишком низкая температура не позволит полностью расплавить припой. Чрезмерно высокая температура может повредить светодиод или плату. Начинайте с минимальной температуры и при необходимости постепенно повышайте ее.

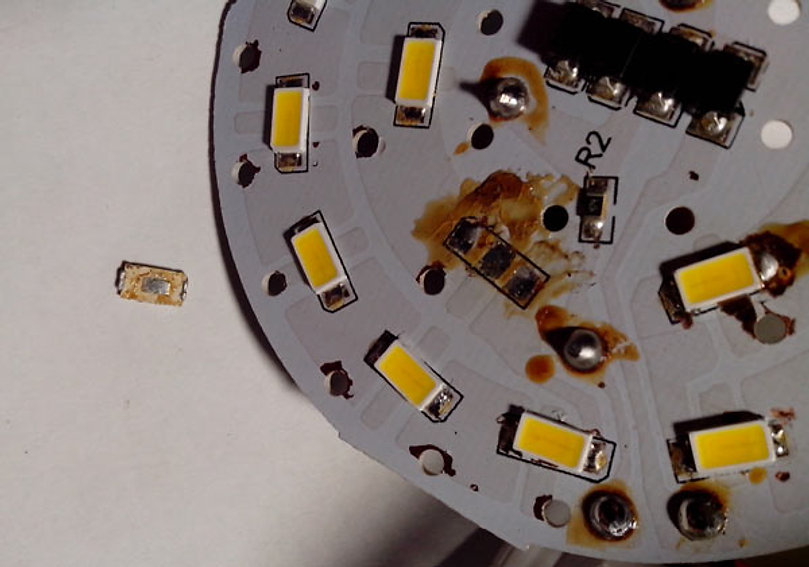

Пошаговая инструкция по выпайке SMD светодиода

Процесс извлечения SMD светодиода состоит из следующих этапов:

1. Нанесите флюс на контактные площадки светодиода
2. Разогрейте паяльник до 300-350°C
3. Поочередно прогрейте контактные площадки светодиода
4. Когда припой расплавится, аккуратно подденьте светодиод пинцетом
5. Удалите остатки припоя с контактных площадок оплеткой
6. Очистите место пайки от остатков флюса

Не задерживайте паяльник надолго на одном месте, чтобы не перегреть плату. Работайте быстро и аккуратно. При использовании паяльного фена направляйте поток горячего воздуха на светодиод в течение 10-15 секунд.

Как правильно припаять новый SMD светодиод

После удаления неисправного светодиода можно установить на его место новый:

1. Нанесите паяльной пастой на контактные площадки платы
2. Точно расположите новый светодиод на площадках
3. Прогрейте контакты паяльником в течение 2-3 секунд
4. Добавьте немного припоя для надежного соединения
5. Проверьте качество пайки под увеличением
6. Удалите излишки флюса

Важно соблюдать полярность при установке нового светодиода. Обычно катод (-) отмечен зеленой точкой или срезом на корпусе. Не перегревайте светодиод при пайке, чтобы не повредить его.

Частые ошибки при выпайке SMD светодиодов

При работе с миниатюрными SMD компонентами легко допустить ошибки:

• Перегрев платы и повреждение дорожек
• Отрыв контактных площадок
• Образование перемычек припоя между дорожками
• Повреждение соседних компонентов
• Неправильная полярность при замене светодиода

Чтобы избежать этих проблем, работайте аккуратно, используйте качественные инструменты и не торопитесь. При отсутствии опыта лучше доверить ремонт специалисту.

Меры безопасности при пайке SMD светодиодов

Пайка требует соблюдения правил безопасности:

• Работайте в хорошо проветриваемом помещении
• Используйте защитные очки
• Не прикасайтесь к горячим деталям
• Применяйте пинцет для работы с мелкими деталями
• Отключайте паяльник от сети после работы
• Мойте руки после пайки

При соблюдении этих простых правил процесс замены SMD светодиодов будет безопасным. Не забывайте об осторожности при работе с электронными компонентами.

нюансы и основы перепайки светоизлучающих диодов, пошаговый алгоритм замены перегоревшего

Светодиодные лампы могут периодически выходить из строя из-за перегорания светодиодов, установленных на плате внутри. Это не повод выкидывать лампочку, так как ее можно отремонтировать. Если один или несколько светодиодов перегорели, их необходимо выпаять и заменить новыми. Также можно просто замкнуть цепь перемычкой. Как выпаять и впаять светодиод в светодиодной лампе, будет рассказано в этой статье.

Содержание

1. Конструкция LED лампы
2. Техника безопасности и подготовка к работе
3. Перепайка светоизлучающих диодов
4. Что понадобится
5. Температура пайки и другие условия
6. Как выпаять
7. Как припаять
8. Частые ошибки
9. Пайка светодиодов на светодиодной ленте

Конструкция LED лампы

В корпусе светодиодных ламп соединены несколько элементов:

1. Цоколь. Эта часть вкручивается в патрон светильника. Для бытового использования зачастую применяются винтовые цоколи типа Е27 и Е14.
2. Драйвер. С его помощью происходит стабилизация напряжения путем преобразования переменного тока в постоянный. Также этот элемент питает светодиоды. Драйвер включает в себя микросхему, импульсный трансформатор и конденсаторы.
3. Радиатор. Необходим для отвода излишков тепла. Обычно это видимая часть корпуса.
4. Рассеиватель. Прозрачная крышка, которая распределяет свет. Это пластиковая или поликарбонатная полусфера, предотвращающая попадание влаги и пыли внутрь корпуса.
5. Светодиоды. Являются главным рабочим элементом. Благодаря им лампа светится.

Техника безопасности и подготовка к работе

Во время пайки светодиодных ламп следует выполнять требования техники безопасности:

1. Помещение, в котором будет производиться пайка, должно иметь хорошую вентиляцию. Это необходимо для защиты от паров и газов, выделяющихся во время работы.
2. Перед включением паяльника нужно проверить целостность провода, розетки и вилки.
3. После этого следует убедиться в целостности самого паяльника. При этом нужно обратить внимание на наличие повреждений изоляции.
4. Если во время включения есть треск, паяльник необходимо сразу отключить.
5. Нельзя брать устройство мокрыми руками и работать в помещениях с высокой влажностью.
6. Во время выключения паяльника из розетки нельзя тянуть за провод.
7. Нельзя наклоняться к прибору ближе, чем на 20 см. В ином случае есть риск попадания горячих паров в глаза.
8. Во время выполнения работ нужно убрать все легковоспламеняющиеся предметы.
9. Следует использовать подставку из негорючих материалов.
10. После выполнения работ до полного остывания нельзя прикасаться к жалу и корпусу устройства.

Для самостоятельной пайки нужно будет подготовить необходимый минимум:

• паяльник или термовоздушный фен;
• канифоль или паяльную пасту;
• оловянно-свинцовый припой.

Опытные самодельщики рекомендуют использовать паяльник с жалом, которое заточено под углом. С его помощью площадка для пайки более быстро прогревается, а светоизлучающий диод не портится от перегрева.

Перепайка светоизлучающих диодов

Светодиоды припаивают и отпаивают точно так же, как и любую радиодеталь. Особенно это касается DIP светодиодов, у которых есть токопроводящие ножки. Сложности могут возникнуть только с SMD деталями, так как у них паяльные площадки, а не токопроводящие ножки. Такие светодиоды припаиваются на ленты или платы.

Что понадобится

Кроме паяльника, припоя и флюса, могут понадобиться:

• кисточка для флюса;
• пинцет;
• бокорезы или ножницы;
• регулируемая подставка.

Температура пайки и другие условия

Если нет опыта в пайке светодиодов, то желательно использовать фен. В этом случае вероятность перегрева детали сильно снижается.

При использовании паяльника максимальная температура жала — 300 градусов. Можно приобрести паяльник с регулируемой температурой.

Как выпаять

Чтобы достать из лампы плату со светодиодами, нужно:

1. Отделить корпус. Это можно сделать с помощью ножа, но действовать следует осторожно, чтобы ничего не повредить.
2. Плата к основанию припаяна двумя проводами. Их отпаивают, смочив жало паяльника во флюсе. После этого плата просто снимается с основания.
3. После этого при помощи тестера проверяются все дорожки и светодиоды в режиме сопротивления. Также испорченные светодиоды будут иметь потемнения – черные точки.
4. Нужно осмотреть качество пайки. Бывает, что на производстве случается брак, который мешает нормальной работе лампы.
5. После определения неисправных элементов плату закрепляют в держателе. В одну руку берут паяльник, а в другую — пинцет. Паяльник подносят к одному контакту на пару секунд, а затем к другому. При этом светодиод аккуратно оттягивается пинцетом.

Поочередно нужно прогревать контакты, пока элемент не отпаяется.

Как припаять

Пошаговое руководство:

1. На местах выпаянных светодиодов остаются контактные площадки. На них нужно нанести по капле флюса.
2. Сверху вкладывают рабочие SMD светодиоды с соблюдением полярности.
3. Контакты снова прогревают, пока ножки не войдут в припой.

Если светодиода нет, вместо него можно впаять кусок проволоки. Лампа начнет немного тусклее светить, но зато будет работать. Стоит понимать, что в таком случае она проработает гораздо меньше, т.к. ток рассчитанный на 10 LED (условно) будет распределяться на 9.

Поэтому, опытные мастера, вместо проволоки подбирают резистор нужного номинала и впаивают вместо перегоревшего светодиода.

Посмотрев видео, можно наглядно увидеть процесс пайки SMD светодиодов при помощи контактного паяльника и термовоздушного паяльного фена.

Частые ошибки

Неопытные мастера довольно часто допускают такие ошибки:

1. Плохое качество пайки. Обычно такое происходит у новичков, в результате пайки получается плохой контакт и лампа попросту не работает.
2. Слишком большой разогрев паяльника. При температуре свыше 300 градусов происходит перегорание токоведущих нитей.
3. Применение агрессивных флюсов, которые разъедают контакты.
4. Несоблюдение полярности во время монтажа светодиодов на плату.

Чтобы новый элемент работал длительное время и не перегорел, необходимо перед пайкой снять остатки припоя. Для этого желательно использовать проволочную оплетку.

Допущенные во время пайки ошибки могут стать причиной взрыва или мгновенного перегорания лампы во время первого включения.

Пайка светодиодов на светодиодной ленте

В некоторых случаях на светодиодной ленте часть элементов приходят в негодность. Для их замены нужно:

1. Закрепить ленту. Это необходимо для предотвращения попадания жала на токопроводящие дорожки.
2. Расплавить припой возле контактов, после чего подсунуть под светодиод лезвие. Нужно повторять манипуляцию со всех сторон до тех пор, пока элемент не будет выпаян.
3. Установить новый светодиод и расплавить припой на контактных площадках.

В целом никаких отличий в пайке светодиодов в лентах и лампах нет.

Выпаять светодиод в лампе и заменить его новым не очень сложно, желательно иметь хотя бы базовые навыки пайки. Нужно осторожно разобрать лампу, выявить неисправные элементы, прогреть контактные площадки и снять светодиоды. Затем на их место припаиваются новые элементы. С первого раза возможно результат будет посредственный, но со 2, 3 раза должно получиться.

Как аккуратно выпаять и впаять SMD светодиод, чтобы не повредить

Содержание:

Как аккуратно выпаять и впаять SMD светодиод, чтобы не повредить

Если вы решили самостоятельно отремонтировать светодиодную лампу, то наверняка задавались вопросом о том, как и чем можно аккуратно выпаять SMD светодиод. Сделать это с ювелирной точностью обычным паяльником на 60-100 Ватт не получится. Кроме того, помимо инструмента для выпаивания светодиодов понадобятся и еще, кое-какие приспособления.

Давайте в данной статье https://svarkapajka.ru/ рассмотрим несколько популярных вариантов по выпаиванию SMD светодиодов, как и что можно использовать для работы в данном случае.

Что собой представляют SMD светодиоды

SMD светодиод представляет собой малогабаритное устройство, которое позволяет получить безопасное и максимально чистое свечение. Это один из тех видов светодиодов, которые предназначены для поверхностного монтажа. Чаще всего SMD светодиоды располагаются на специальной ленте с контактами.

Сам же SMD светодиод состоит из термостойкого корпуса, внутри которого расположен кристалл с линзой из поликарбоната. Контакт кристалла с площадкой обеспечивают тончайшие нити. Сами же контактные площадки, кроме передачи электроэнергии, также предназначены для отвода тепла.

Ни для кого не секрет, что именно из-за чрезмерного нагревания существенно сокращается срок службы SMD светодиодов.

Обозначение SMD светодиодов

SMD светодиоды имеют логичное и простое обозначение следующего вида — SMD 3528 Red, где:

• Цифра 3528 это размер светодиода;
• Red — цвет свечения SMD светодиода;
• SMD — обозначение светодиода. В данном случае «Surface Mount Technology».

Имея миниатюрные размеры, SMD светодиод способен выдать очень яркий и белый свет.

Как аккуратно выпаять SMD светодиод, чтобы не повредить и не расплавить

Основные сложности при выпаивании SMD светодиодов как раз и связаны с перегреванием данных элементов. В результате чрезмерного перегревания светодиоды чернеют, плавятся, а также портятся в результате этого.

Поэтому для выпаивания SMD светодиодов совсем не подходят электрические паяльники с плоским жалом на 60-100 Ватт. Работать с такими паяльниками сложно в виду их больших размеров.

Лучше всего воспользоваться либо паяльным феном, либо инфракрасным паяльником, который способен обеспечить необходимый точечный нагрев СМД элементов.

Вы также можете прочитать статью о том, как сделать паяльный фен из автомобильного прикуривателя своими руками.

Чем выпаять SMD светодиод, если нет паяльного фена

Если под рукой не оказалось паяльного фена, то для выпаивания светодиодов можно воспользоваться старым электрическим утюгом. Для этого утюг переворачивается подошвой вверх и нагревается, после чего лента со светодиодами прикладывается к подошве, чтобы припой начал плавиться.

Для упрощения работ по выпаиванию SMD светодиодов, также необходимо иметь под рукой пинцет и паяльник с тончайшим жалом. Пинцетом удобно подцепить светодиод с одной стороны контакта, а паяльником быстро высвободить его, если достаточно прогреть. Но, как правило, при использовании утюга, этого делать не потребуется.



Важно! При выпаивании SMD светодиодов нужно греть не сам светодиод, а обратную его часть, там, где располагаются контакты. Чтобы заново впаять светодиод на своё место, сначала нужно нанести тончайший слой паяльной пасты, после чего приложить светодиод к контактам и хорошо их прогреть.

Пайка 101 | Давайте добавим светодиоды в вещи!

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Правильная техника пайки на самом деле довольно проста, но многие люди просто не получают хорошего объяснения или плеча, за которым нужно следить. Именно эта фаза строительства, , а не теория электроники, является самым большим препятствием для новичков. Их проект разваливается, они разочаровываются и уходят.

Используя ранее показанный рецепт и материалы, мы продемонстрируем, как лучше всего построить набор светящихся глаз с питанием от батареек — два светодиода — подходящих для фонаря из тыквы на Хэллоуин или маски.

Подключите и включите паяльник, для полного нагрева требуется несколько минут. Пока ждете, соберите детали: батарейный блок, провод, резисторы, светодиоды и термоусадочную трубку (для трубки также понадобятся зажигалка, спички или термофен). Если у вас есть подставка для утюга с губкой, найдите минутку  намочите и отожмите (в ванной или хозяйственной раковине — не делайте этого над кухонной раковиной, полной посуды).

Определите контакт «+» на обоих светодиодах. Это более длинный.

Я использую красных светодиодов , поэтому значение резистора 150 Ом указано на странице рецепта (для других цветов могут потребоваться другие резисторы). К счастью, в моей коллекции запчастей было несколько резисторов на 150 Ом. Если нет, я бы просто увеличил значение немного выше… 180 или 220 Ом… достаточно близко, оно все равно будет работать, если это все, что вы можете найти.

Обрежьте ножку «+» до длины примерно 1/2 дюйма на обоих светодиодах. Сделайте то же самое с резисторами, обрезав один конец до одинаковой длины. У резисторов нет стороны + или -, подойдет любой конец.

Скрутите обрезанную ножку светодиода и резистора друг вокруг друга. Плоскогубцы с тонкими губками могут помочь.

Утюг, наверное, уже готов.

Протрите обе стороны наконечника влажной губкой, чтобы удалить остатки старой сажи. Или, если у вас есть латунная губка в стиле Brillo Pad, просто проткните ее утюгом пару раз.

Добавьте небольшое количество припоя на кончик утюга…

Ваш браузер не поддерживает видео тег.

…это называется лужение железо.

Эта капля припоя на наконечнике не предназначена для соединения деталей.  Помогает с теплопередачей . Тот же принцип, что и при облизывании пальца для проверки ветра (не пытайтесь делать это прямо сейчас, вы уже имели дело с припоем).

Идея состоит в том, чтобы передать тепло деталям , , затем нанесите больше припоя для соединения.

Коснитесь «луженым» утюгом одной стороны соединения и подождите около секунды. После нагрева вы можете добавить еще припоя с другой стороны, подождав еще секунду, пока он не растечется. Запрещается плавить припой на наконечнике, а затем протирать им детали… это приводит к очень плохому соединению!

Ваш браузер не поддерживает видео тег.

Обратите внимание, как расплавленный припой растекается по всему соединению под действием капиллярных сил. Никаких пятен, все гладкое и блестящее. Хорошая пайка.

Не дуй. Дайте припою остыть в своем темпе. Выдувание делает его хрупким.

Это основа крепкой связи. Не просто соедините части вместе; один только припой не годится для несущей способности. Скручивание + пайка обеспечивают самые прочные соединения… НАСА требует этого! Костюмы плохо воздействуют на электронику …натягивание, сгибание, пот, чистка. Вот почему мы идем на эти дополнительные длины.

«НО… О боже… СВИНЦОВЫЙ ДЫМОК!»

Дым припоя , а не содержит «свинцовые пары». Свинец кипит при температуре тысяч градусов, во много раз горячее нашего паяльника. Испарения – это поток  , выкипающий из… древесного сока, по сути. Тем не менее, это не повод вдыхать его… дым вонючий и раздражающий. Если вы начнете намного больше паять, инвестируйте в настольный вытяжной шкаф , небольшой вентилятор с фильтром, который отводит дым. Для нечастой пайки обычно достаточно держать лицо подальше от дыма.

Когда вы вытаскиваете утюг, вместе с ним появляется немного припоя. Это обеспечивает лужение для следующего подключения и т. д. Через каждые несколько подключений или примерно раз в минуту очищайте наконечник губки и повторно залуживайте его.  Иначе флюс весь выкипит, припой станет липким и плохо течет.

Повторите пайку для второго светодиода.



После пайки и охлаждения обрежьте другую ножку резисторов и светодиодов примерно до 1/2 дюйма.

Отрежьте два провода длиной около 6 дюймов… используйте разные цвета, если они у вас есть. Зачистите изоляцию примерно на 1/2 дюйма с обоих концов.

Возьмите один из проводов (красный, если вы используете цветовую маркировку) и выполните ту же процедуру скручивания и пайки со свободным концом резистора.

Затем повторите с другим проводом на другой ноге.0005



Сдвиньте их вниз по проводам, прижав прямо к светодиоду.



Нагрейте спичкой или зажигалкой (или феном, если он у вас есть), переворачивая детали, чтобы получить все стороны. Если все сделано правильно, трубка будет охватывать провода.



Очень распространенная ошибка новичков – подносить пламя слишком близко, обугливая пластик. Вы просто хотите поймать тепло, поднимающееся от пламени.

Отрежьте еще два куска проволоки, на этот раз длиной около 12 дюймов, и зачистите оба конца.



Отсоедините разъем от аккумуляторной батареи (если он есть) и снимите изоляцию с проводов примерно на 1/2 дюйма. Обычно это многожильный провод… немного скрутите его, чтобы он не изнашивался.

Используя первый светодиод для справки, отрежьте еще два куска термоусадочной трубки такой же длины, как и раньше.



Теперь соедините провода от первого светодиода рядом с только что обрезанными и наденьте на них термоусадку (более длинный кусок идет на провод с резистором). На этот раз термоусадка надевается на провода перед пайкой . Надавите на него так, чтобы он не был слишком близко к зачищенным концам проводов.

Скрутите пары проводов вместе, скрутите эти пары с соответствующими ножками светодиода, затем припаяйте соединения (сначала очистите и залужите наконечник припоя, это заняло минуту).



Эти трехсторонних встроенных соединителей сложны. Если вы можете справиться с этим, электроника — ваша устрица.

После того, как оба соединения спаяны и остыли, наденьте термоусадочные трубки вплотную к светодиоду и подайте тепло, как и раньше.



Еще одна распространенная ошибка при термоусадке — забыть надеть трубку на провод перед пайкой . Я паял с тех пор, как по Земле бродили динозавры и до сих пор делают эту ошибку.

Отрежьте еще пару кусков термоусадочной трубки длиной от 3/4 до 1 дюйма. Наденьте их на одну пару проводов (либо провода аккумуляторной батареи, либо провода, ведущие к светодиодам).



Скрутите провода, припаяйте соединения и усадите трубку, как и раньше.



Еще один совет по термоусадке: держите неусадочную трубку подальше от соединений во время пайки ; горячие провода преждевременно сожмут трубы. Этот материал просто таит в себе опасность, не так ли? Но это , так что гораздо приятнее изоленты!

Обратите внимание, что большинство наших соединений (кроме 3-сторонних) представляют собой встроенных сращиваний… провода соединяются по прямой линии.



A  косичка Соединение проводов бок о бок, не рекомендуется для носимых устройств… это слабее, если провода тянут. Косички отлично подходят для домашней проводки, потому что ничего не движется.

Вставьте батарейки, закройте крышку, щелкните выключателем…

И вуаля! Огни!

Если все работает, можно выключать утюг, убирать инструменты и припой и идти мыть руки.

Если ничего не горит , проверьте самое очевидное: правильно ли установлены батарейки в держателе? Батарейки свежие? Они работают на другом устройстве?

Если ваш припой плохо проник в соединения, это холодная пайка. Попробуйте пошевелить провода. Если светодиоды мигают, это, вероятно, холодный стык. Отрежьте его и попробуйте еще раз. Вот почему иметь несколько запасных частей — хорошая идея.

Имейте в виду, что светодиоды «односторонние» — определенная сторона должна подключаться к +, а не к —. Если горит только один светодиод , другой может быть наоборот. Попробуйте обрезать провода, поменять их местами и перепаять. Если и не горят, оба могут быть перепутаны местами, и в этом случае вы должны поменять местами провода от аккумуляторной батареи.

Иногда светодиод повреждается из-за перегрева при пайке. Это может произойти, если вы задержитесь слишком долго. Паяные соединения должны быть выполнены быстро.

Если кажется, что ничего не работает, иногда может оказаться полезной тестовая сборка с зажимами типа «крокодил».

Я вложил свою в этого металлического дракона. При установке светодиодных глазков где-либо будьте осторожны, чтобы не наклониться слишком близко к светодиодам, иначе вы сломаете ножки.

Со свежим комплектом батареек AAA этого, вероятно, хватит на не менее на полные 24 часа (вероятно, на целый год выездов на конгрессы) или немного меньше, если будут добавлены дополнительные светодиоды. Батареи типа AA примерно в три раза больше по емкости, но они несколько больше и тяжелее, что делает их менее удобными для носимых устройств.

В руководстве Adafruit по превосходной пайке более подробно рассматриваются инструменты и методы пайки, а лаборатория Коллина показывает видео этих методов в действии. Оба показывают пайку печатной платы (а не провод к проводу, как мы делаем здесь), но основные концепции все еще применяются.

 Инструменты и расходные материалы Сшиваемые контуры

Это руководство было впервые опубликовано 06 сентября 2014 года. обновлено 06 сентября 2014 г.

Эта страница (Soldering 101) последний раз обновлялась 31 августа 2014 г.

Текстовый редактор на базе tinymce.

Пайка 101- Как паять микро светодиодные фонари – Evan Designs

Здесь, в Evan Designs, наши мини-светодиоды поставляются с предварительно припаянными резисторами и прикрепленными проводами. Это простое решение, позволяющее сразу же устанавливать комплекты светодиодных светильников с батарейным питанием в ваших хобби-проектах. Подключение предварительно смонтированных светодиодов Evan Designs не требует навыков пайки, фактически, если вы просмотрите наши рекомендации по подключению светодиодов, вы не увидите никаких упоминаний о пайке.

Однако для некоторых специальных проектов или для тех из вас, кто интересуется электричеством и пайкой, в этой статье будет описан процесс, используемый для создания всех наших микро-светодиодов в Evan Designs. Пайка – это процесс, требующий тонких навыков и техники. В связи с этим мы не можем гарантировать результат и не можем предложить замену сгоревших или сломанных светодиодных аккумуляторов из-за перегрева паяльника или других проблем. При этом давайте рассмотрим основы пайки, чтобы углубить наше понимание светодиодных фонарей с батарейным питанием, которые мы все любим использовать в наших моделях для хобби.

Микросветодиоды Evan Designs в форме лампы

Светодиоды в форме лампы бывают 3 размеров: 5 мм, 3 мм и 1,8 мм. Все они могут быть припаяны к проводу держателя батареи, источника питания или общей проводки. Мы не предлагаем отдельные микросхемы и не рекомендуем вам паять их самостоятельно, так как это требует уникальных навыков пайки, специального паяльного оборудования и деталей.

О припое

Прежде всего, из чего состоит припой? Припой — это плавкий металлический сплав, используемый для постоянного соединения двух металлических компонентов, таких как небольшие светодиоды, резисторы и провода. Этот металлический сплав обеспечивает непрерывный поток электронов через заданную цепь. Припой изготавливается из смеси свинца, олова и иногда серебра. Свинцовый компонент в припое не опасен, так как свинец имеет низкую температуру плавления. При этой низкой температуре плавления 230°С или ниже, температуре, на которую будет настроен ваш паяльник, пары свинца не испаряются. При этом по-прежнему важно паять в хорошо проветриваемом помещении. Мы также рекомендуем иметь поблизости вентилятор, чтобы выдувать пары от пайки.

Использование флюса

Сам по себе припой плохо прилипает к ножкам мини-светодиода. Из-за этого некоторые люди используют флюс, клейкий компонент, наносимый на компоненты для пайки перед расплавлением припоя. В качестве альтернативы вы можете купить припой на основе канифоли с клеевым материалом, уже находящимся внутри сердцевины, чтобы исключить ступеньки и обеспечить легкое приклеивание. Мы предпочитаем флюс в виде пасты. Без лишних слов приступим к пайке!

Рисунок A

Теперь у нас есть запасы, давайте перейдем к нашему пошаговому процессу.

1. Подключите паяльник к сети и установите температуру менее 300 градусов C.

   Сделайте это в первую очередь, так как нагревание займет несколько минут.

2. Определите длинную и короткую ножки вашего яркого светодиодного фонаря.

   Короткая ветвь — это (-), а длинная ветвь — это (+), см. рисунок A выше. (-) идет на длину черного провода Kynar + идет на длину красного провода Kynar.

3. Определите, какие резисторы вам понадобятся.

   Теплые и холодные белые светодиоды для хобби, а также зеленые и синие светодиоды, работающие от батареек, не требуют резистора, когда они работают на 3 вольта. Для всех других цветов светодиодных ламп и комплектов светодиодных ламп, продаваемых в Evan Designs, требуется резистор для работы при напряжении 3 вольта. При напряжении 5–12 вольт и 7–19 вольт для всех мини-светодиодов требуется специальный резистор с определенным значением Ом, чтобы защитить светодиод от слишком большого тока, который разрушит светодиод. Используемый резистор основан на расчете с использованием максимального рабочего напряжения, проектного напряжения светодиода, известного как прямое напряжение. Значение резистора можно определить по следующему уравнению.

   Значение резистора = (напряжение источника — прямое напряжение светодиода) / потребляемый ток светодиода

   Например, если вы хотите подключить 5-миллиметровую холодную белую лампочку к 9-вольтовой батарее, мы получим минимальное необходимое значение резистора 315 Ом. Можно использовать большее значение, однако в какой-то момент вы можете обнаружить, что светодиод становится заметно тусклее. Мы обнаружили, что вы можете не увидеть значительной потери яркости, пока значение не превысит минимальное значение более чем в два раза.

   При покупке любого из наших светодиодов, которые имеют необходимый резистор, впаянный в провод, вам не нужно будет определять номинал резистора, оставляя вам больше времени, чтобы посвятить свой проект и хобби.

   Резистор на 9 В с батареей на 9 В
   Важно, чтобы резистор соответствовал источнику питания, чтобы не повредить модели фонарей.

4. Обрежьте ножки резистора и светодиода до желаемого размера.

   Это необязательный шаг для небольших подключений. Однако следите за тем, чтобы не забыть, какая сторона + и — мини-светодиода. Мы присоединяем красный провод к + стороне, черный к (-). Со светодиодами SMD мы предпочитаем использовать магнитный провод, а поскольку магнитный провод трудно найти в черном цвете, мы используем зеленый магнитный провод для (-) соединения

5. Отрежьте и зачистите провод Kynar нужной длины.

   Зачистите около ¼ дюйма изоляции с обеих сторон провода. У вас должен быть один красный и один черный провод для ваших самых ярких светодиодов.

6. Нанесите паяльную пасту или канифоль на ножки и провода светодиода!

   Это покрытие будет притягивать припой, позволяя ему легко течь по проводам, которые вы хотите соединить.

7. Теперь вы готовы к пайке!

   Неважно, к какой ноге светодиода для хобби мы присоединяем резистор, потому что резистор снижает ток, подаваемый в цепь, а его слишком большая сила тока разрушает светодиоды.

8. Начните с расплавления небольшого количества припоя паяльником.

   Держите эту точку припоя на утюге. Совместите желаемую ножку микросветодиода с вашим резистором и нанесите припой от утюга на соединение. Не подходите слишком близко к светодиодному фонарю модели, так как тепло может повредить его. Также будьте осторожны, чтобы не обжечься. В идеале подключение должно занять меньше секунды, однако это может потребовать практики. Как упоминалось ранее, светодиоды НЕ ЛЮБЯТ ТЕПЛО, поэтому мы хотим свести к минимуму время, затрачиваемое на это соединение, установив утюг на настолько низкую температуру, чтобы припой мог легко течь. Обратите внимание, если вы не используете резистор (см. шаг 3), пропустите этот шаг.

9. Проверьте подключение.

   После охлаждения слегка потяните крошечную ножку светодиода и резистор. Он должен быть прочным, как единое целое. Если ваше соединение ненадежно, повторите шаг 8.

10. Прикрепите провод Kynar.

    Припаяйте черный провод Kynar к (-) концу микросветодиода. Подсоедините красный провод Kynar к плюсовому концу вашего микросветодиода, используя дополнительное количество припоя и тот же процесс, что описан в шаге 8.

11. Проверьте свой свет.

    После проверки ваших подключений пришло время протестировать ваше творение! Подсоедините черный и красный провода комплекта светодиодов к батарее, которую вы планируете использовать.

12. Защитите свои соединения.

    Отрежьте два куска термоусадочной трубки, чтобы закрыть ножки мини-светодиода и резистор. Термоусадочная трубка используется для защиты соединений и предотвращения соприкосновения клемм — и + светодиода для хобби. Если эти две клеммы соприкоснутся, они создадут короткое замыкание, в результате чего маленький светодиод нагреется и перегорит. Если у вас нет термоусадочной трубки, вместо нее можно использовать изоленту.

    Термоусадочная трубка Evan Designs
    Доступны диаметры 1/16 дюйма и 3/32 дюйма. Термоусадочная трубка, которую мы видим, имеет тонкие стенки, ее легко сжимать, она занимает очень мало места после усадки и является отличным способом защиты ваших моделей для хобби.

    Нагрейте термоусадочную трубку.
    С помощью зажигалки, теплового пистолета или фена усадите тонкостенную термоусадочную трубку. Следите за тем, чтобы не подходить слишком близко к крошечному светодиодному фонарику с теплом и нагревайте термоусадочную трубку только до тех пор, пока она не сожмется, вы увидите, что она перестанет сжиматься.

Поздравляем!

Вы припаяли свою первую схему микро-светодиода. Мы надеемся, что вы нашли эту статью информативной, и помните, что пайка — это навык, который требует практики. У вас может не получиться припаять светодиоды для хобби с первой попытки.
