Как высчитать сечение провода по мощности. Как рассчитать сечение провода по мощности: подробное руководство

Как правильно определить сечение кабеля для электропроводки. Какие факторы влияют на выбор сечения провода. Как рассчитать сечение по мощности нагрузки и силе тока. Какие особенности нужно учитывать при расчете.

Зачем нужен расчет сечения провода

Правильный выбор сечения провода для электропроводки критически важен по нескольким причинам:

• Обеспечение безопасности — провод достаточного сечения не будет перегреваться под нагрузкой
• Предотвращение пожара из-за короткого замыкания
• Увеличение срока службы проводки и подключенных электроприборов
• Снижение потерь электроэнергии в проводах
• Соответствие требованиям ПУЭ и нормам электробезопасности

Недостаточное сечение провода приводит к его перегреву, разрушению изоляции и риску возгорания. Поэтому так важно уметь правильно рассчитывать необходимое сечение кабеля.

Основные факторы, влияющие на выбор сечения

При расчете сечения провода необходимо учитывать следующие ключевые факторы:

• Мощность и количество подключаемых электроприборов
• Сила тока в цепи
• Материал жилы провода (медь или алюминий)
• Способ прокладки (открытый или скрытый)
• Длина кабельной линии
• Температура окружающей среды
• Тип изоляции провода

Чем больше мощность нагрузки и сила тока, тем большее сечение провода потребуется. Медные провода имеют меньшее сопротивление, чем алюминиевые. При скрытой проводке нужен больший запас по сечению.

Расчет сечения провода по мощности нагрузки

Алгоритм расчета сечения по мощности включает следующие шаги:

1. Определить суммарную мощность всех электроприборов в цепи
2. Рассчитать силу тока по формуле I = P / U, где P — мощность, U — напряжение сети
3. По таблице допустимых токовых нагрузок выбрать минимальное сечение провода
4. Увеличить полученное значение на 15-30% для запаса

Например, для нагрузки 5 кВт в сети 220 В ток составит I = 5000 / 220 = 22,7 А. По таблице для медного провода выбираем сечение 2,5 мм². С запасом округляем до 4 мм².

Особенности расчета для разных типов проводки

При расчете сечения нужно учитывать способ прокладки кабеля:

• Для открытой проводки достаточен запас 15-20%
• Для скрытой проводки в стенах нужен запас 25-30%
• При прокладке в трубах запас увеличивают до 35-40%

Это связано с разной теплоотдачей провода в разных условиях. Скрытая проводка хуже охлаждается, поэтому требует большего запаса по сечению.

Влияние материала жилы на расчет сечения

Сечение провода зависит от материала токопроводящей жилы:

• Медные провода имеют меньшее сопротивление и нагреваются меньше
• Для алюминиевых проводов требуется сечение в 1,5-2 раза больше, чем для медных
• В жилых помещениях разрешено использовать только медные провода

При замене алюминиевой проводки на медную можно уменьшить сечение кабеля. Это позволяет сэкономить на материалах.

Расчет сечения для трехфазной сети

Для трехфазной сети 380 В расчет имеет особенности:

• Мощность рассчитывается по формуле P = √3 * U * I * cosφ
• Ток в каждой фазе в √3 раз меньше, чем в однофазной сети
• Сечение нулевого провода принимают равным фазному

При симметричной нагрузке ток в нулевом проводе близок к нулю. Но для надежности его сечение делают таким же, как у фазных проводов.

Учет длины кабельной линии

С увеличением длины провода растут потери напряжения. Это нужно компенсировать увеличением сечения:

• До 30 м — стандартный расчет
• 30-50 м — увеличение сечения на 25%
• 50-100 м — увеличение сечения в 1,5 раза
• Более 100 м — индивидуальный расчет с учетом допустимого падения напряжения

Для длинных линий важно не допустить чрезмерного падения напряжения у потребителя. Это может привести к некорректной работе оборудования.

Влияние температуры на допустимый ток

Повышение температуры окружающей среды снижает допустимую токовую нагрузку на провод:

• При 20°C — номинальная нагрузка
• При 30°C — снижение на 11%
• При 40°C — снижение на 22%
• При 50°C — снижение на 33%

В жарких помещениях нужно выбирать провод с увеличенным сечением или снижать нагрузку. Это позволит избежать перегрева кабеля.

Рекомендации по выбору сечения для бытовой проводки

Для типовых бытовых электроцепей рекомендуются следующие минимальные сечения медных проводов:

• Освещение — от 1,5 мм²
• Розетки — от 2,5 мм²
• Кухонная плита — от 6 мм²
• Стиральная машина — от 2,5 мм²
• Кондиционер — от 2,5 мм²
• Водонагреватель — от 4 мм²

Это усредненные значения. Для точного расчета нужно учитывать конкретную мощность приборов и особенности проводки.

Использование онлайн-калькуляторов для расчета сечения

Для упрощения расчетов можно использовать онлайн-калькуляторы сечения провода. Они позволяют быстро получить результат с учетом всех факторов:

• Мощность нагрузки
• Напряжение сети
• Материал провода
• Способ прокладки
• Длина кабельной линии
• Температура эксплуатации

Калькуляторы удобны для предварительной оценки. Но окончательный выбор сечения лучше доверить профессиональному электрику.

Типичные ошибки при расчете сечения провода

При самостоятельном расчете сечения провода часто допускают следующие ошибки:

• Не учитывают пусковые токи мощных электроприборов
• Забывают про коэффициент запаса для скрытой проводки
• Игнорируют влияние высокой температуры
• Не принимают во внимание длину кабельной линии
• Экономят на сечении в целях уменьшения затрат

Эти ошибки могут привести к выбору недостаточного сечения и перегреву проводки. Лучше перестраховаться и взять провод с небольшим запасом по сечению.

как выбрать марку кабеля, варианты для разных классов

Автор Андрей Солодин На чтение 7 мин Просмотров 11.7к. Опубликовано 02.01.2022

Сечение жил электрических проводов и кабелей, используемых для подключения освещения и бытовых приборов, силовых установок и различного оборудования, зависит от величины электрической мощности этих потребителей и, соответственно, электрического тока, протекающего по ним. Величина максимально допустимого тока, протекающего по токоведущей жиле для разных марок проводов и кабелей, в соответствии с их сечением и способом прокладки, регламентирована «Правилами устройства электроустановок» (ПУЭ) главой 1.3 «Выбор проводников по нагреву, экономической плотности тока и по условиям короны». О том, как выбрать кабель для домашней электропроводки, а также таблица мощности кабеля по сечению, которая пригодится для многих работ, об этом расскажем в сегодняшней публикации HomeMyHome.

ru

ПУЭ – основной документ, регламентирующий все сферы работ в электроустановках различного назначения

Содержание

1. Как выбрать сечение кабеля по нагрузкам из таблицы
2. Выбор сечения медного или алюминиевого провода по мощности и силе тока
3. Выбор сечения кабеля по ПУЭ
4. Калькулятор расчета сечения кабеля по мощности
5. Чем объясняется отличие в выборе сечения кабеля для скрытой и открытой проводки
6. Что делать, если нужно срочно проложить проводку, но нужного сечения кабеля нет
7. Как выбрать марку кабеля для домашней проводки
8. Видео: как выбрать кабель для домашней электропроводки и не ошибиться

Как выбрать сечение кабеля по нагрузкам из таблицы

Для того чтобы определить допустимое сечение кабеля, необходимо знать мощность нагрузки, подключаемой с его использованием. Для этого можно воспользоваться двумя способами:

• собрать информацию о подключаемых устройствах, используя паспорта этих изделий или технические характеристики, размещённые в сети Интернет;
• воспользоваться усреднёнными значениями для каждой категории бытовых приборов.

Усреднённые значения различных бытовых приборов приведены в следующей таблице.

Наименование устройства	Электрическая мощность, кВт
Посудомоечная машина	1,8
Электрический чайник	1,2
Духовой шкаф	2,3
Фен	1,3
Микроволновая печь	1,5
Утюг	1,1
Кондиционер	4
Стиральная машина	0,5
Телевизор	0,3
Холодильник	0,2
Спутниковое ТВ	0,15
Компьютер	0,12
Принтер	0,05
Монитор	0,15
Ручной электрический инструмент	1,2

В данной таблице приведены не все виды бытовых приборов и инструмента, т.к. номенклатура их достаточно велика, поэтому при необходимости найти требуемые значения следует обратиться к сети Интернет, где с помощью «поисковика» найти величину мощности искомого объекта нагрузки. Например, вы можете ознакомиться с ассортиментом в более 150 000 товаров кабельной и электротехнической продукции на сайте https://tpk-parma.ru/.

Сечение токоведущей жилы провода и кабеля определяет его диаметр

Зная значения мощности электрической нагрузки, можно рассчитать значение тока, который будет протекать по проводникам во время их использования. Для этого следует воспользоваться формулой:

I = P / U, где

• P – мощность подключаемых бытовых приборов и электрического освещения;
• U – напряжение электрической сети;
• I – ток, протекающий по токоведущим жилам при включении приборов заданной мощности.

К сведению! При выполнении данного расчёта значение мощности берётся в киловаттах (кВт), а при суммировании этой величины − в Ваттах (Вт), полученное значение необходимо перевести в кВт, для чего следует его разделить на одну тысячу.

Вычислив силу тока, протекающего по проводнику при подключении максимально возможной нагрузки на заданном участке электрической цепи, можно определить его сечение.

Важно! Для медных и алюминиевых токоведущих жил значения максимально допустимого тока разнятся, поэтому это следует учитывать в обязательном порядке при выполнении подбора сечения кабеля (провода).

Диаметр токоведущей жилы можно измерить с помощью микрометра

Выбор сечения медного или алюминиевого провода по мощности и силе тока

Как видно из формулы (по которой определялся электрический ток), при подключении определённой мощности, значение тока напрямую зависит от напряжения электрической сети, на котором работают подключаемые устройства. В связи с этим значения максимально допустимого тока на разных классах напряжения приводятся в технической литературе раздельно также, как и для разных марок токоведущих жил, а именно:

1. 1. Для алюминиевых проводников.

1. 1. Для медных проводников.

1. Для проводников, используемых на низких классах напряжения (12/24 В).

К сведению! AWG — это американская система калибровки проводов (American Wire Gauge System), обусловленная технологией их изготовления и определяющая зависимость показателя AWG от толщины токоведущей жилы. Чем меньше калибр AWG, тем толще провод.

Выбор сечения кабеля по ПУЭ

Как уже было написано выше, в преамбуле к настоящей статье, соответствие сечения кабеля (провода) и прочих электрических величин (ток и мощность, длина и способ прокладки) регламентированы «Правилами устройства электроустановок». В соответствии с этим техническим документом, значения допустимых токов, кроме выше рассматриваемых показателей, классифицируются ещё и по способу их прокладки, а также типу изоляции, используемой при изготовлении проводов и кабелей, а именно:

1. Для проводов и кабелей с резиновой и ПВХ изоляцией с медными жилами.
2. Для проводов и кабелей с резиновой и ПВХ изоляцией с алюминиевыми жилами.
3. Для проводов и кабелей с резиновой изоляцией с медными жилами и защитной оболочкой.
4. Для проводов и кабелей с резиновой и ПВХ изоляцией с алюминиевыми жилами и защитной оболочкой.

Калькулятор расчета сечения кабеля по мощности

Чем объясняется отличие в выборе сечения кабеля для скрытой и открытой проводки

Во время протекания электрического тока по токоведущим жилам они нагреваются, вследствие чего происходит выделение тепла с их поверхности, и в итоге изменяются диэлектрические свойства изоляции, используемой при изготовлении проводов и кабелей. При открытой проводке охлаждение происходит более интенсивно, поэтому и значения максимально допустимых токов для данного способа прокладки выше, а при скрытой – охлаждение менее эффективно, и, соответственно, величина сечения жилы меньше.

Марки проводов для разных видов электрической проводки

Что делать, если нужно срочно проложить проводку, но нужного сечения кабеля нет

В настоящее время в продаже можно найти электрические провода и кабели различных марок и в широком ассортименте сечений, тем не менее, при монтаже электропроводки могут возникнуть ситуации, когда кабель нужного сечения закончился, и нет возможности его оперативно приобрести. В этом случае подобную проблему можно решить двумя путями:

• изменить схему электроснабжения, тем самым перераспределить нагрузки в магистральных и групповых электрических цепях;
• использовать провода и кабели меньшего сечения, но включить их параллельно, прокладывая на участке монтируемой цепи в несколько линий (две, три и т.д.).

Важно! При использовании кабеля меньшего сечения, чем требуется согласно расчётной схеме, суммарное значение сечений прокладываемых жил должно соответствовать сечению расчётной жилы.

Электрические провода и кабели различаются по типу изоляции и токоведущей жилы, что определяет возможность их использования для разных типов электропроводок

Как выбрать марку кабеля для домашней проводки

При выборе марки кабеля для выполнения электромонтажных работ основным документом, на основании которого можно сделать правильный выбор, являются «Правила устройства электроустановок», раздел 2 «Канализация электроэнергии».

Важно! В настоящее время для электрических проводок жилых зданий разрешены к монтажу только провода и кабели с медными жилами.

Общими критериями выбора кабеля для домашней электропроводки будут такие показатели:

1. Способ прокладки – скрытая или открытая.
2. Материал строительных конструкций, по которым будет осуществляться прокладка,− горючий или не горючий.
3. Класс помещения по агрессивности среды – влажные, пожароопасные, взрывоопасные.
4. Способ крепления к строительным конструкциям – скобки и лоток, трос и кабель-канал, а также прочие варианты.
5. Сечение токоведущей жилы.
6. Надёжность производителя.
7. Стоимость.

Провода и кабели, рекомендованные для домашней электропроводки

Способ прокладки по строительным конструкциям, их типам и марка кабеля (провода) регламентированы ПУЭ, как и требования к электропроводкам в помещениях различного типа, а вот о способе крепления проводов и кабелей нет жёстких требований. По этому показателю каждый пользователь решает для себя сам, какой провод ему лучше использовать, потому как жёсткие марки (однопроволочные) легче подключать к электроустановочным изделиям и выполнять соединение в распределительных коробках, а гибкие (многопроволочные) – легче монтировать. Надёжность кабельной продукции напрямую связана с брендом производителя и, соответственно, отражается на её стоимости – чем известнее компания, тем дороже стоит предлагаемое к реализации изделие.

Кабельную продукцию можно купить у крупных компаний, специализирующихся на электротехнической продукции, или в хозяйственных магазинах шаговой доступности

Пользуясь выше приведёнными критериями выбора, а также руководствуясь требованиями ПУЭ, каждый пользователь может самостоятельно выбрать марку кабеля или провода, допустимую к использованию для конкретного объекта – квартиры, дачи или загородного дома.

Видео: как выбрать кабель для домашней электропроводки и не ошибиться

Как рассчитать сечение провода по мощности: практика



Содержание

• Зачем нужны вычисления
• Факторы, которые влияют на расчет
• Факторы, влияющие на нагрев кабеля
• Как проводить расчет
• Определяем точное значение для потребляемой мощности
• Как быть со скрытой проводкой
• Заключение

Любой электрик должен знать, каким образом проводится расчет сечения кабеля, а также, зачем это делается. Это одна из базовых основ.

На сегодняшний день существует несколько способов расчета сечения провода. Чаще остальных опытные электрики используют метод расчета по мощности. Именно данному вопросу и будет посвящена наша сегодняшняя статья.

Зачем нужны вычисления

Для людей, которые тесно не работали с электричеством и прокладкой проводов не понять, насколько важно подобрать для той или иной работы правильное сечение провода. А ведь это очень важный аспект. Такая важность вопроса обусловлена тем, что любой провод или кабель представляет собой ведущий элемент для распределения и подачи тока, который подводится к электроприборам. С их помощью подключаются абсолютно все электроприборы (светильники, компьютеры, электроплиты и т.д.), которые имеют разную мощность и технические характеристики.

Провода в доме

В связи с такой высокой востребованностью проводов расчет их сечения просто необходим для должного обеспечения постоянного притока электрической энергии к различным приборам. При этом риск возникновения опасностей должен быть по максимуму сведен к нулю. Такие ситуации могут возникнуть из-за постоянного контакта провода с током. Если расчет требуемого сечения кабеля не проводился, и провод имеет небольшое сечение, которое не способно обеспечить в нужных объемах адекватное функционирование электроприборов, к тому же это ведет к нагреванию кабеля. Вследствие этого с течением времени будет происходить медленное разрушение защитной изоляции изделия, и риск появления короткого замыкания также будет повышаться с каждым прошедшим днем.
Как видим, всего лишь неправильно подобранный тип сечения может привести к следующим последствиям:

• приборы будут часто ломаться, не отслужив весь срок, установленный производителем;
• существенно увеличивается риск возгорания провода из-за короткого замыкания;

Короткое замыкание кабеля

• снижение срока службы самой электропроводки;
• высокий риск сгорания проводки;
• риск получения человеком электротравмы.

Обратите внимание! Правильный выбор сечения кабелей, применяемых в доме или других помещениях, является обязательной частью электробезопасности и пожаробезопасности комнат.

Поэтому не стоит пытаться сэкономить там, где от этого будет только вред. Ведь при негативном стечении обстоятельств на ремонт техники и замену проводки придется потратиться в разы больше, чем на приобретение провода с нужным сечением!

Факторы, которые влияют на расчет

Из-за важности расчетов при определении требуемого сечения для проводов нужно учитывать ряд параметров:

• обязательно следует учитывать общее количество электроприборов, которые будут размещены в пределах конкретной квартиры;

Электротехника в помещении

• общая потребляемая нагрузка приборов. При этом в расчетах данный параметр должен браться с небольшим запасом;
• суммарная мощность электроприборов, функционирующих в доме;
• выбор способа, с помощью которого будет происходить расчет сечения проводов.

Обратите внимание! Для вычисления этого параметра можно использовать разные методы и подходы.

При этом каждый из перечисленных пунктов играет важную роль и в расчетах без них не обойтись. Также следует отметить, что поскольку это математические вычисления, то конечная цифра должна быть проверена несколько раз для исключения ошибки.
Конечно, каждый математический расчет обладает определенной долей погрешности, так как оперирует не стандартизированными значениями. Поэтому иногда необходимо проводить округления в большую или меньшую сторону, чтобы отыскать кабель требуемого сечения.
Если подойти к расчету халатно, то можно навлечь на себя неприятности, которые как минимум проявятся в сгоревшей технике или проводке, а как максимум – приведут к пожару.

Факторы, влияющие на нагрев кабеля

В определении необходимого сечения провода большую роль играет сам проводник электричества. Поэтому данный тип расчета обязательно должен брать во внимание этот параметр. Иначе невозможно избежать перегрева кабеля. На процесс нагревания проводов могут оказывать влияние такие факторы:

• площадь сечения жилы. Здесь необходимо понимать, что чем больше будет сечение у провода, тем ток больших значений он сможет через себя пропустить в безопасном режиме;

Обратите внимание! Сечение кабеля можно выяснить двумя способами: просто измерить штангенциркулем или посмотреть на его маркировку.

Марки кабелей

• из чего изготовлен кабель. Выбирая провод для подключения к нему электроприборов или как элемент проводки, нужно помнить, что медные изделия обладают меньшим сопротивлением. Из этого следует, что такие провода будут нагреваться значительно медленнее, к примеру, алюминиевых аналогов.
• тип исполнения проводки. Одиночный кабель, идущий в проводке, всегда будет пропускать через себя ток более высокого значения, чем при параллельной прокладке с остальными проводами;
• тип исполнения прокладки. При помещении проводящих ток элементов в трубу они будут нагреваться значительно быстрее, чем при использовании открытого варианта проводки. Это связано с тем, что последний вариант способствует более эффективному охлаждению;

Открытая проводка

• качество сделанной изоляции. Материал изоляции, а также ее качество оказывают прямое влияние на температурный диапазон, который способен выдерживать провод с определенным сечением.

Как видим, не только сам кабель, но и его расположение может оказывать влияние на нагрев проводника, что, в конечном счете, если расчеты не проводились или здесь имелись ошибки, приведет к негативным последствиям. Поэтому расчеты сечения должны обязательно учитывать факторы нагрева.



Как проводить расчет

Одним из вариантов получения точного значения сечения проводов является метод вычислений, проводимых по мощности.
Обратите внимание! Расчет будет опираться на то, что кабель выполнен из меди. Это связано с тем, что по действующим на сегодняшний день правилам ПУЭ в квартирах проводники для тока из алюминия не применяются.

Медные провода

Таблица ПЭУ

Используя метод расчета по мощности, вам необходимо будет подсчитать, какое точное количество приборов будет размещаться в помещении, а также вычислить их потребляемую мощность, при их включении по одной линии в сеть.
Вариант расчета может иметь следующий вид (пример):

• в ситуации, если вам нужно запитать электрическую духовку и микроволновку, имеющие мощность в 120 Вт, то их общая (суммарная) мощность составит 4200 Вт;
• далее нужно вычислить силу тока, имеющегося в этой сети. Здесь используем формулу J = 4200/220. Разделив суммарную мощность приборов на напряжение сети, мы получим 19 А.

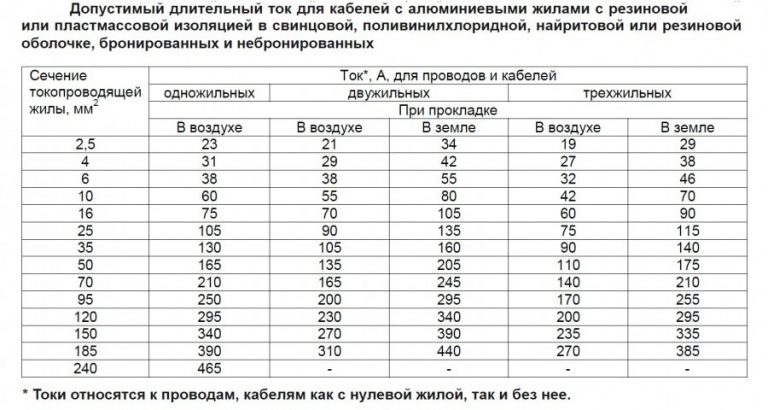

Когда вы вычислили силу тока в сети, можно воспользоваться следующей таблицей ПЭУ, чтобы определить искомое сечение для провода.

Как видно из этой таблицы, в нашей ситуации нам потребуется кабель с сечением на 1,5 мм. кв.
Обратите внимание! По таблице мы выяснили минимальный параметр. Поэтому, чтобы точно предотвратить нагрев проводника тока, сечение рекомендуется брать с запасом.
В таблице максимально близкое к найденному значению — 2,5 мм. Такой запас позволит вам подключить при необходимости дополнительной прибор, не повышая при этом риск перегрева проводов.
Объем запаса можно вычислить математически. Для этого необходимо полученное в результате вычислений значение суммарной мощности умножить на коэффициент одновременности. Этот коэффициент имеет значение в 1,2. После этого следует высчитать силу тока по приведенному выше алгоритму.

Определяем точное значение для потребляемой мощности

Чтобы провести точный расчет для определения сечения провода по такому параметру, как мощность, обязательно необходимо пользоваться сведениями о том, какое потребление тока имеется у приборов при усредненном подсчете.

Обратите внимание! Приступая к точным вычислениям, необходимо помнить о том, что на приборах указаны усредненные значения. Поэтому к цифре, указанной на электроприборе, следует прибавить примерно 5% от нее.

Не забывайте, что включение приборов может происходить как одновременно, так и поодиночке. Если этого не предусмотреть, то одновременное включение, скажем, холодильника, микроволновки и точечных светильников приведет к серьезному перегреву кабелей (особенно при длительном включении). Здесь вполне допустима аналогия, когда в одну розетку сразу включить несколько электроприборов.

Перегруженная приборами розетка

Кроме этого нужно рассчитать точное значение потребляемого тока:

• для однофазной сети нужно рассчитывать мощность по формуле Р= 220*I*1,3;
• для трехфазной сети — Р= √3*380* I*1,3.

Благодаря такому точному расчету, вы сможете определить нужное сечение кабеля, а также учесть все нюансы и возможности.

Как быть со скрытой проводкой

У нас по дому, несмотря на большое количество электротехники, провода не валяются по полу и не свисают со стен. Ведь у нас в доме скрытая проводка. Для ее организации также следует рассчитать сечение проводов. Только в данном случае запас необходимо увеличить не на 5%, а на 20–30%. Такое увеличение значения обусловлено тем, что для скрытой проводки характерно большее нагревание из-за маскировки ее в трубах и под отделкой.

Обратите внимание! В ситуации, когда имеется одна токоведущая линия, запас нужно увеличить на 35-40%.

Это позволит предупредить чрезмерный нагрев проводников и снизит риск возникновения короткого замыкания.
Как видим, при работе с электрическими кабелями необходимо учитывать самые разнообразные факторы. Ведь один, даже самый, казалось бы, незначительный нюанс, оставленный без внимания, может привести к настоящей катастрофе.

Заключение

Создавать в доме уют и комфортные для себя условия нужно еще на этапе планирования, в том числе и проводки. Это самая важная часть в доме, от которой напрямую зависит ваша безопасность. Причем, одним из наиболее важных параметров, требующих пристального внимания, является правильный расчет и выбор сечения провода. Используя метод вычисления по мощности подключаемых электроприборов, вы точно выберите подходящий для вашей квартиры вариант кабеля.



Калькулятор сечения ампер-провода

Калькулятор сечения ампер-провода поможет вам определить подходящий электрический провод для вашего нового подключения. Продолжайте читать, чтобы узнать, как определить размеры кабелей.

Как рассчитать сечение провода на основе тока системы?

Прежде чем мы начнем, необходима следующая информация:

• Сила тока , при которой будет работать ваша система: Это может быть постоянный или переменный ток (однофазный или трехфазный).
• Конфигурация системы: однофазная/трехфазная.
• Напряжение в системе.
• Материал размера провода, так как он влияет на удельное электрическое сопротивление.
• Расстояние между вашим источником энергии и оборудованием, которое вы хотите запитать.
• Допустимое падение напряжения согласно требованиям к оборудованию.

Как только мы получим все это, мы будем использовать следующую формулу:

A=2×IϱL×ϕV×%drop,\quad A = \frac{2\times I \varrho L \times \phi}{V \ умножить на \%\text{drop}},A=V×%drop2×IϱL×ϕ​,

где:

• %drop\%\text{drop}%drop — Допустимое падение напряжения, в %.
• ВВВ — Напряжение источника, измеряется в вольтах.
• III — Ток системы, измеренный в амперах.
• ϱ\varrhoϱ — удельное сопротивление материала проводника, измеренное в омметрах;
• LLL — длина провода, измеренная в метрах; и
• ϕ\phiϕ — Коэффициент фазы, 1 для однофазного постоянного/переменного тока и 3/2\sqrt{3}/23​/2 для трехфазного переменного тока.
• AAA — Площадь поперечного сечения провода измеряется в квадратных метрах.

Результат будет выражен в мм² (при использовании метрической системы).

Размер проводов обычно указывается в единицах измерения AWG (американский калибр проводов). Не волнуйтесь; наш калькулятор размера усилителя для провода также предоставляет результаты в AWG.

Как использовать этот калькулятор размера усилителя для проводов?

Чтобы найти нужный размер провода:

1. Проверьте подключение: однофазное/трехфазное постоянного или переменного тока.
2. Укажите источник напряжения и определите силу тока в системе.
3. Определите материал провода , который вы будете использовать, рабочую температуру и падение напряжения.
4. Наконец, введите длину кабеля (помните, что это расстояние в одну сторону).

В результате калькулятор сечения кабеля покажет сечение кабеля, которое необходимо установить.

Другие полезные инструменты, такие как калькулятор размера ампер-провода

Поскольку вы уже знаете, как определить размер провода на основе требуемого тока в системе, вы можете взглянуть на другие калькуляторы:

• Калькулятор размера проволоки;
• размер провода 220 вольт;
• Размер провода постоянного тока;
• размер провода 12 вольт;
• размер провода 100 ампер; и
• Размер провода 24 вольта.

Часто задаваемые вопросы

Как рассчитать размер провода усилителя?

Вы можете использовать инструмент Omnicalculator Amp to Wire Size или сделать следующее:

1. Для однофазного переменного тока: Узнайте силу тока вашей системы, длину кабелей в одном направлении, которые вы хотите установить, и удельное сопротивление материала проводов.
2. Умножьте все вышеуказанные значения и умножьте результат на два.
3. Разделите предыдущий результат на падение напряжения в системе.
4. Окончательный результат представляет собой необходимую площадь кабеля. Теперь перейдите к диаграмме AWG и выберите свой кабель.

Провода какого размера могут работать с усилителями?

Ответ зависит от следующих переменных:

• Сила тока и напряжение в системе.
• Расстояние между фидером и оборудованием.
• Материал проволоки.

Мы рекомендуем вам воспользоваться калькулятором омникалькулятора Amp to Wire для прямого результата.

Соотношение между площадью поперечного сечения провода и током__кабеля Hongle

Общий метод расчета безопасности медного провода:

Безопасная допустимая нагрузка по току медного шнура питания площадью 2,5 квадратных миллиметра-28A.

Допустимая нагрузка по току медного шнура питания площадью 4 кв.мм-35А.

Безопасная допустимая нагрузка по току медного шнура питания площадью 6 квадратных миллиметров-48А.

Безопасная нагрузка по току 10 квадратных миллиметров медного шнура питания-65А.

Допустимая допустимая нагрузка по току медного шнура питания-91А площадью 16 квадратных миллиметров.

Безопасная нагрузка по току 25 квадратных миллиметров медного шнура питания-120А.

Если это алюминиевый провод, диаметр провода должен быть в 1,5-2 раза больше, чем у медного провода.

Если ток медного провода меньше 28 А, безопасно использовать 10 А на квадратный миллиметр.

Если ток медного провода больше 120А, возьмите 5А на квадратный миллиметр.

Ток, который может нормально проходить через площадь поперечного сечения провода, может быть выбран в соответствии с общим количеством токов, которые он должен проводить, и обычно определяется следующим образом:

Десять до пяти, сто до двух , два, пять, три, пять, четыре, три царства, семнадцать пять и два с половиной раза, количество обновлений медного провода.

Чтобы объяснить вам это, это алюминиевый провод, площадь которого меньше 10 квадратных миллиметров, а квадратный миллиметр умножается на 5. Если это медный провод, он будет поднят на один уровень, например, 2,5 квадратных медного провода, он будет рассчитан по 4 кв. Все они представляют собой площадь поперечного сечения, умноженную на 2, 25 квадратов или менее, умноженную на 4, 35 квадратов или более, умноженную на 3, семь и 9.5 квадратов умножаются на 2,5, эти несколько формул должно быть легко запомнить,

Объяснение: Это может быть использовано только в качестве оценки, не очень точно.

Кроме того, если помнить о медном проводе сечением менее 6 квадратных миллиметров в помещении, безопасно, чтобы ток на квадрат не превышал 10А. С этой точки зрения вы можете выбрать медный провод 1,5 кв. или алюминиевый провод 2,5 кв.

В пределах 10 м плотность тока в проводах составляет 6 А/мм2, 10–50 м, 3 А/мм2, 50–200 м, 2 А/мм2 и менее 1 А/мм2 выше 500 м. С этой точки зрения, если это не очень далеко, вы можете выбрать медный провод с 4 квадратами или алюминиевый провод с 6 квадратами.

Если источник питания действительно находится на расстоянии 150 метров (не говоря уже о том, является ли это высоким зданием), необходимо использовать 4 медных провода квадратного сечения.

Полное сопротивление провода прямо пропорционально его длине и обратно пропорционально диаметру провода. При использовании источника питания обратите особое внимание на материал и диаметр входных и выходных проводов. Для предотвращения несчастных случаев, вызванных перегревом проводов из-за чрезмерного тока.

Ниже приведена таблица диаметра провода и максимального тока, который может выдержать медный провод при различных температурах.

Диаметр проволоки обычно рассчитывается по следующей формуле:

Медная проволока: S= IL / 54,4*U`

Алюминиевая проволока: S= IL / 34*U`

По формуле: I— — максимальный ток, проходящий по проводу (А)

L — длина провода (М)

U’ — допустимое падение мощности (В)

S — — площадь поперечного сечения провода (мм2 )

Описание:

1. Падение напряжения U` может быть выбрано с учетом диапазона оборудования (например, детекторов), используемого во всей системе, и номинального напряжения питания системы.

2. Рассчитать расчетную площадь поперечного сечения.

Оценка тока несущей пропускной способности изолированных проводов

Связь между проводниками в текущей норве и поперечным сечением алюминиевого изолированного проводника

). 1.5

9000 9000 4 9000 9000 4 9000 9000 4 9000 9000 40002 3.5

导线 截面 (мм² )	1 9202029202029202920292029208
2.5	4	6	10	16	25	35	50	70	95	120
载流是截面倍数	9	9		8	7	6	5				5 9000
3	3	2. 5	2.5
载流量(A)	9	14	23	32	42	60	90	100	123	150	210	238	300

Формула оценки: умножьте на девять на 2,5 и увеличьте до минус один. Тридцать пять умножить на три и пять, и обе группы минус пять. Условия изменены, добавлена ​​конверсия и высокотемпературная модернизация 10% меди. Количество прокалываемых трубок составляет две, три, четыре и восемь или семьдесят шесть процентов тока полной нагрузки.

Описание:

(1) Формула в этом разделе не указывает непосредственно на токопропускную способность (безопасный ток) различных изолированных проводов (проводов с резиновой и пластиковой изоляцией), а «поперечное сечение, умноженное на определенный кратный», которая получается путем умственного расчета. Из таблицы видно, что кратность уменьшается с увеличением сечения.

(2) «Два с половиной пяти раза вниз на девять, вверх и вниз на один» относится к изолированным проводам с алюминиевым сердечником различного поперечного сечения 2,5 мм2 и ниже, а его допустимая нагрузка по току составляет около 9-кратное количество поперечных сечений. Например, провод сечением 2,5 мм2, допустимая нагрузка по току составляет 2,5 × 9 = 22,5 (А). Множественное соотношение между допустимой нагрузкой по току проводников сечением 4 мм2 и выше и числом сечений заключается в том, чтобы выстроиться в ряд по номеру провода, а кратные последовательно уменьшать на 1, а именно 4×8, 6×7, 10× 6, 16×5, 25×4.

(3) «Тридцать пять умножить на 3,5, удвоить по группам минус пять» означает, что допустимая нагрузка по току провода сечением 35 мм2 в 3,5 раза больше числа сечений, то есть 35×3,5=122,5(А). От провода сечением 50мм2 и выше кратное соотношение между токопроводящей способностью и числом сечений становится группой из двух номеров проводов, причем кратные последовательно уменьшаются на 0,5. То есть токонесущая способность проводов 50 и 70мм2 в 3 раза больше числа сечений; текущая грузоподъемность 95 и 120мм2 проводов в 2,5 раза больше площади сечения и т.д.

(4) «Условия изменились, плюс преобразование, высокотемпературное обновление меди на 10%». Приведенная выше формула определяется изолированным проводом с алюминиевым сердечником и открытым покрытием при температуре окружающей среды 25°С. Если изолированный провод с алюминиевым сердечником находится в зоне, где температура окружающей среды выше 25 ℃ в течение длительного времени, допустимая токовая нагрузка провода может быть рассчитана в соответствии с приведенным выше методом расчета формулы, а затем предоставляется скидка 10%. достаточно; когда изолированный провод с медным сердечником не используется, его допустимая нагрузка по току немного больше, чем у алюминиевого провода той же спецификации. В соответствии с приведенным выше методом формулы можно рассчитать допустимую токовую нагрузку одного провода большего, чем алюминиевый провод.
