Как выбрать оптимальный способ прокладки кабеля на даче. Какие требования нужно соблюдать при укладке кабеля в землю. Как правильно выполнить воздушную или подземную прокладку кабеля своими руками. Какие инструменты и материалы понадобятся для работы.

Содержание

Основные способы прокладки кабеля на дачном участке

При необходимости подключить электричество к хозяйственным постройкам или системе освещения на дачном участке существует три основных способа прокладки кабеля:

  • Воздушный — самый простой и дешевый вариант для небольших расстояний.
  • Подземный — оптимальный способ для большинства случаев.
  • Метод прокола — позволяет преодолевать препятствия без рытья траншеи.

Выбор конкретного метода зависит от особенностей участка, расстояния и предпочтений владельца. Рассмотрим подробнее каждый из способов.

Воздушная прокладка кабеля: преимущества и недостатки

Воздушный способ является самым простым и экономичным вариантом для подведения электричества на небольшие расстояния. Его основные плюсы:


  • Низкая стоимость работ
  • Простота монтажа
  • Легкость обслуживания и ремонта

Однако у воздушной прокладки есть и существенные минусы:

  • Портит внешний вид участка
  • Ограниченная длина линии
  • Подверженность внешним воздействиям
  • Необходимость установки опор при большой длине

Поэтому воздушный способ рекомендуется использовать только для коротких участков, когда важна экономия.

Подземная прокладка кабеля: оптимальный вариант для большинства случаев

Подземный метод является наиболее распространенным и универсальным способом прокладки кабеля на дачном участке. Его основные преимущества:

  • Надежная защита кабеля от внешних воздействий
  • Эстетичный внешний вид — кабель скрыт под землей
  • Возможность прокладки на большие расстояния
  • Долговечность линии

К недостаткам можно отнести более высокую стоимость и трудоемкость монтажных работ по сравнению с воздушной прокладкой. Однако в большинстве случаев преимущества подземной укладки перевешивают.

Метод прокола: когда невозможно выкопать траншею

Способ прокола применяется, когда нет возможности выкопать траншею, например, из-за скальной породы или необходимости пройти под дорожкой. Суть метода:


  1. С двух сторон участка выкапываются стартовая и приемная ямы
  2. Между ямами пробивается канал с помощью специальной трубы
  3. В образовавшийся канал затягивается кабель

Этот способ позволяет проложить кабель без нарушения ландшафта, но требует физической силы и определенных навыков.

Основные требования к прокладке кабеля на дачном участке

При самостоятельной укладке кабеля важно соблюдать следующие требования:

  • Глубина заложения — не менее 0,7 м (0,5 м при укладке в трубе)
  • Расстояние от фундамента — минимум 0,6 м
  • Расстояние между соседними кабелями — не менее 0,1 м
  • Удаленность от деревьев — 2 м, от кустарников — 0,75 м
  • Расстояние до водопровода — 1 м, до газопровода — 2 м

Также необходимо использовать кабель с броней или прокладывать его в защитной трубе. Обязательно устройство песчаной подушки и сигнальной ленты.

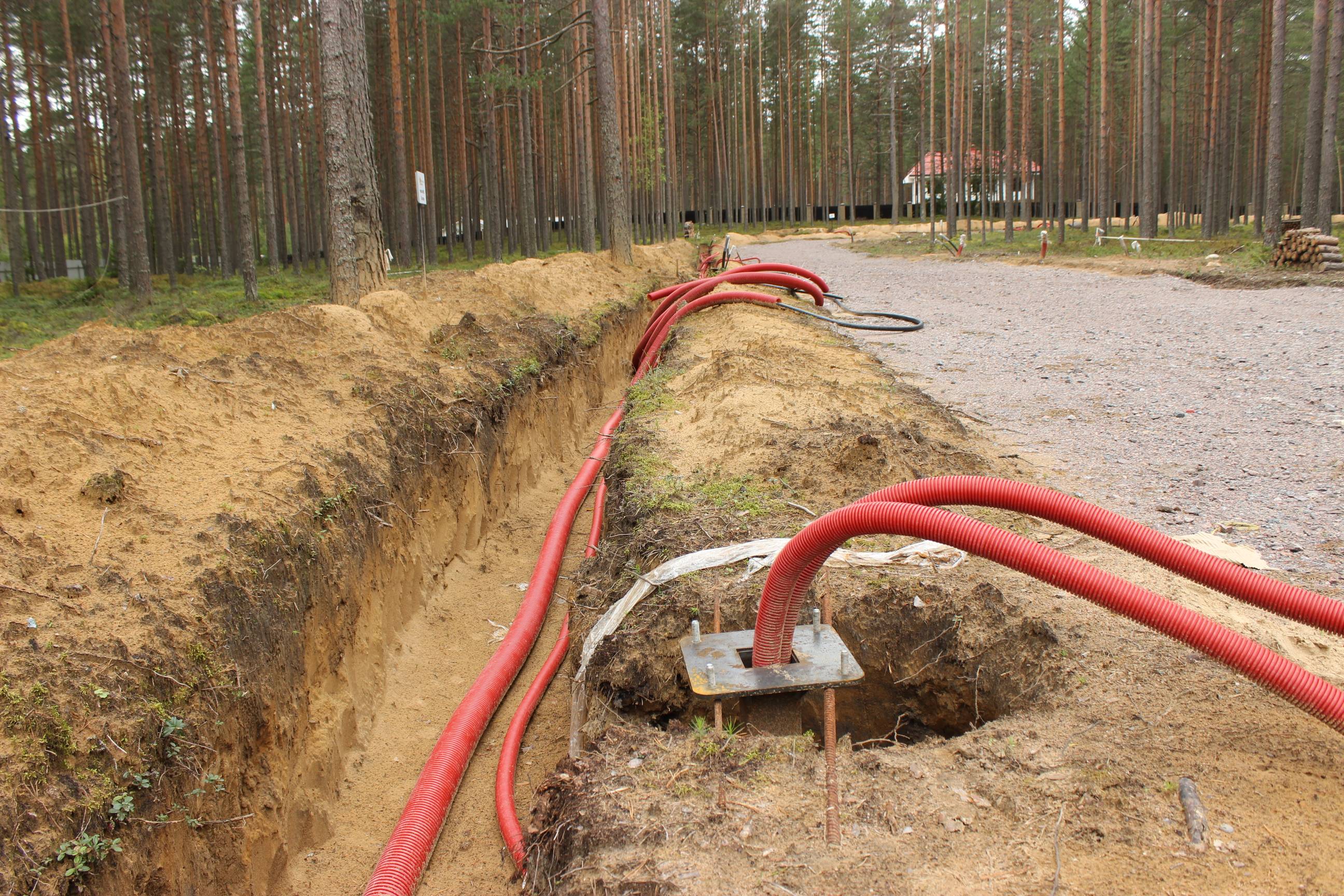

Пошаговая инструкция по подземной прокладке кабеля

Для правильной укладки кабеля в землю выполните следующие шаги:

  1. Составьте схему прокладки с учетом всех требований
  2. Выполните разметку на участке
  3. Выкопайте траншею нужной глубины и ширины
  4. Подготовьте песчаную подушку на дне траншеи
  5. Уложите кабель с запасом по длине
  6. Проверьте кабель на целостность мегаомметром
  7. Защитите кабель трубой или другим способом
  8. Засыпьте траншею песком, уложите сигнальную ленту
  9. Окончательно засыпьте траншею грунтом
  10. Проведите повторные измерения кабеля

При соблюдении этой технологии кабельная линия прослужит долго и безопасно.


Какой кабель выбрать для прокладки на дачном участке

Для подземной прокладки рекомендуется использовать следующие типы кабелей:

  • ВБбШв — медный кабель с ПВХ изоляцией и броней
  • АВБбШв — алюминиевый кабель с броней (дешевле медного)
  • ВВГнг — медный кабель без брони (только в защитной трубе)

Сечение жил выбирается исходя из мощности нагрузки. Для большинства бытовых потребителей достаточно кабеля сечением 4-6 мм2.

Инструменты и материалы для прокладки кабеля своими руками

Для самостоятельной укладки кабеля на даче понадобятся:

  • Лопата штыковая и совковая
  • Лом, кирка (для твердого грунта)
  • Рулетка, колышки, шнур для разметки
  • Песок для подушки
  • Защитная труба ПНД
  • Сигнальная лента
  • Мегаомметр для проверки кабеля
  • Кабельные наконечники, изолента

При наличии этих инструментов и материалов можно качественно выполнить все работы своими руками.


Можно ли вытащить отдельные жилы из кабеля CAT3 длиной 20 м?

Я прекрасно понимаю, что это продвигает то, что можно сделать своими руками.

Я живу в студенческом жилищном кооперативе, и между двумя домами, в которые он входит, проходит неиспользуемая телефонная сеть. Сеть была проложена через кабель CAT3 на 50 или 100 пар. У кабеля внутри стальная оболочка, поэтому я предполагаю, что это прямое захоронение между зданиями, проходящее между двумя подвалами и под тротуаром под двумя зданиями. Длина трассы, наверное, 20-30 метров, но сказать сложно, потому что нет возможности узнать, где именно она проходит под землей.

Я надеюсь вытащить отдельные проводники из кабеля, так что у меня останется только пустая оболочка. Я собираюсь использовать его в качестве кабелепровода для нескольких кабелей CAT5e, чтобы заменить устаревшую проводку CAT3.

Я пробовал привязать проводники к палке и очень сильно потянуть, но у меня ничего не вышло. Если я натягиваю только несколько проводов за раз, скажем, до 8 или около того, я могу вытащить провод на несколько миллиметров, прежде чем они сломаются от напряжения. Если я потяну за раз большее количество, они выйдут только на несколько миллиметров, если вообще выйдут, и это может быть просто растяжение изоляции, а не проскальзывание проводов. Однако проводники очень жирные, что, как я предполагаю, либо делает их водонепроницаемыми, либо, возможно, изначально использовались для их протягивания (хотя более вероятно, что это прямой подземный кабель). Таким образом, мне кажется, что я смогу вытащить отдельные проводники, протянуть через них какую-нибудь веревку или провод и использовать их для протягивания новых кабелей через оставшуюся оболочку.

Возможно ли это вообще? Поможет, например, электрическая лебедка? Кто-нибудь делал что-нибудь подобное раньше? Если я смогу найти механические характеристики кабеля, могу ли я рассчитать, насколько это возможно (например, исходя из максимальной тяговой силы и длины кабеля?)

Я понимаю, что профессиональным решением будет откопать кабель и заменить его.

Ecnerwal

Нет, разумное (экономичное) решение в этом случае — использовать проводники cat3 и любую из различных схем для запуска через них ethernet; начиная с базового случая, когда Ethernet 10 Мбит успешно работает по кабелю Cat3, а многие провода Cat3 действительно подходят для 100 Мбит. Это «бесплатные» решения.

Вы можете установить транкинговые переключатели на любом конце и запустить кучу из 10 (или 100, если вам повезет) соединений mBit параллельно (будет много пар — вероятно, 25, так что вы можете запустить до 12, подождите, вы скажете 50 или 100, так что 25-50 — всего по две пары) за довольно дешевую цену. Вот только вы пошли, дернули и уже порвали провода.

Вы можете приобрести двухпроводные «удлинители Ethernet», которые будут работать со скоростью 40 мбит или более на одной паре. Обычно они стоят немного дороже. К сожалению, ваше злоупотребление телеграфом также снижает шансы на это.

Таким образом, правильное решение для вас в этом случае — игнорировать провод, которым вы злоупотребляли, и установить пару радиостанций точка-точка 5 ГГц на зданиях, между которыми есть прямая видимость.

Или выкопайте траншею и установите оптоволокно в кабелепровод. Это, безусловно, «профессиональный подход цены без объекта», и его преимущество заключается в том, что на него не влияют грозы, которые могут нанести ущерб медным соединениям между зданиями. Выкапывание старого кабеля обычно не является частью этого подхода, так как это только добавляет головной боли. Однако звонок в DigSafe за несколько дней до запуска — часть этого …

Когда вы тянете за провода, вы, вероятно, прижимаете их к устройству снятия натяжения телефонной компании. Практически все «старые телефонные кабели» были установлены Ма Белл, и она не просто закапывала кабель в землю. Другими словами, выдергивание проводов не сработает.

Обжим телефонного кабеля «4 жилы» | Полезные статьи

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.





Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

•    Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
•    Зачистной инструмент (строительный либо канцелярский нож).
•    Коннекторы RJ-11/12/25.
•    Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

•    Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
•    В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

Рис. 2

•    Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
•    Вставьте коннектор в кримпер и зажмите его.

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

•    Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
•    Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора.
•    Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты.
•    Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Как избавиться от свиста в динамиках

Свистящий звук в динамиках раздражает, чтобы избавиться от этой проблемы нужно разобраться в причинах и устранить их.

Что может провоцировать:

1. Магнитола (Головное устройство, оно же ГУ).

1.1. Достань магнитолу
1.2. Если Pioneer — попробуй тонким проводом замкнуть корпус ГУ и внешнюю «юбку» RCA-разъема. Если фон пропадет — неси ГУ в сервис (менять сгоревший предохранитель линейных выходов). И больше не «перетыкай» межблоки при включенном ГУ\усилителе. Кстати, такое возможно и при кратковременном КЗ выходов усилителя.
1.3. Проверь надежность подключения DIN-разъема (и вообще всех разъемов ГУ).
1.4. Попробуй отключить антенну.
1.5. Проложи любым подходящим проводом плюс и минус на ГУ с аккумулятора напрямую.
1.6. Фонить и трещать на увеличении и уменьшении громкости, может от плохого контакта питания (и плюсового и массы).

2. Усилитель (и).

2.1. Попробуй поменять местоположение усилителя (лучше всего вытащить его за пределы салона). Например, усилитель в багажнике может ловить фон от бензонасоса\его проводки. Перенос на другую сторону багажника поможет убрал фон.
2.2. Попробуй выкрутить гейн «в ноль» — фон остается? Становится тише или нет?
2.3. Корпус усилка с массой кузова соприкасается? Так нельзя, переделывай.
2.4. Отключи провод ГУ-REMOTE от усилителя и вместо него кинь «+12В» любым подходящим проводом.
2.5 Экран межблоков (хвостики).:
2.5.1 При наличии одного хвостика в межблоке (тоненькая такая жилка), он должен быть замкнут на массу ГУ (не усилителя!).
2.5.2 Хвостики экрана (не земля!), идущие из межблочных кабелей заминусуй в места минусов всех усилителей.
2.6. Если немного шатается RCA-разъем усилителя — возможно плохой контакт, необходима пропайки разъемов изнутри усилителя.

3. Межблочные кабели.

3.1. В первую очередь — перепроложить другие межблоки по воздуху, лучше вне салона машины.
3.2. Если нет возможности — отключить их от ГУ и усилителя и прозванивать на предмет обрыва\плохого контакта\КЗ с кузовом.
Потом менять положение, слушать фон и перекладывать.

4. Кроссоверы.
4.1. Попробовать переместить кроссоверы в другое место (лучше перемещать и слушать изменения в фоне).

5. Динамики и акустические провода.
5.1. Прозвонить каждый провод на предмет замыкания с массой кузова.

6. Доп. оборудование.
6.1. Наводки бывают от ксенона, парктроников и прочего доп. оборудования.

7. Питание системы в целом.

7.1. Все земли должны быть сведены в одну точку, иначе будет земляная петля. Прокинь массу ГУ к массе усилителей.
7.2. Устрани контакт ВСЕХ! компонентов (без исключения!) системы с кузовом авто, то бишь с МАССОЙ.
7.3. Подтяни клеммы на АКБ.7.4. Попробуй временно заменить АКБ.
7.5. Попробуй временно заменить свечи и высоковольтные провода.

Еще по этой теме очень хорошо в свое время сказал Басик (Внимание: в видео присутствует ненормативная лексика!):

Надеемся, что эти советы помогут вам устранить скрип в динамиках, и вы сможете насладиться качественным звуком в своем авто.

Информация подготовлена агентством автомобильных новостей «Автолайн»

Прокладка кабеля на дачном участке. Способы и особенности. Работы

Загородный дом и дачный участок ежедневно доставляет немало хлопот, которыми необходимо заниматься и не откладывать в долгий ящик, так как нерешенные вопросы будут накапливаться как снежный ком. Когда перед хозяином дачного участка стоит задача по подключению какого-либо устройства или сооружения, находящегося неподалеку от основного домика, то владея правилами и требованиями к проведению электрической сети, можно легко ее решить.

Способы прокладки кабеля

Прокладка кабеля на дачном участке осуществляется тремя основными способами:

  1. Воздушный.
  2. Подземный.
  3. Способ прокола.

По воздуху наиболее простая, и не требует больших финансовых вложений, при условии, если удаленность объекта подключения от дома небольшая. При значительном расстоянии при прокладке кабеля потребуется устанавливать дополнительные опоры в виде столбов или других конструкций, которые будут поддерживать провисающий в воздухе кабель. Внешний вид дачного участка, конечно, не улучшится от висящего кабеля.

Подземная прокладка кабеля на дачном участке является оптимальным вариантом, так как кабель будет находиться в земле в защитной трубе, никому не будет мешать, и нарушать природный дизайн участка. Такой способ в настоящее время наиболее популярен.

Способом прокола также применяется для выполнения ответвления электрической линии на участке загородного дома или дачи. Этот способ дает возможность преодолеть препятствия, если невозможно выкопать траншею из-за скальной структуры грунта.

Требования к укладке кабеля

Для того чтобы проведенные линии электрической сети были быстро приняты представителем Энергосбыта, то необходимо все работы согласовать заранее. Для этого лучше пригласить специалиста на участок, или изобразить план линии и предоставить его в эту организацию. Но оптимальным вариантом было бы полностью предоставить все работы этой организации.

Преимуществами такого варианта являются:
  • Все работы будут выполнены согласно СНиП.
  • Организация самостоятельно выполнит монтаж.
  • Непосредственное подключение и составление акта также ложится на эту организацию.
  • Выполненная ветка электрической сети будет обслуживаться также Энергосбытом.
При самостоятельном проведении линии электросети,  необходимо все работы заранее спланировать:
  • Прокладка кабеля на дачном участке не должна производиться на глубине менее 700 мм. Если предполагаемая длина кабеля менее пяти метров и кабель будет укладываться в защитную трубу, то разрешается глубина траншеи 500 мм.

  • Запрещается укладывать кабель под фундаментом дома. Наименьшее расстояние кабельной линии от фундамента не должно быть меньше 0,6 метра. Если необходимо уложить кабель от основного дома до другого сооружения через фундамент, то участок кабельной линии, проходящей через фундамент дома, нужно обязательно разместить в отрезке стальной трубы.
  • Если в траншее будет прокладываться несколько кабелей, то расстояние между соседними кабелями не должно быть меньше 0,1 метра. Из этого расчета определяют ширину траншеи.
  • Расстояние электрической линии от кустарников должно быть не меньше 0,75 метра, а от деревьев – 2 метра. Если кабель будет прокладываться в защитной трубе, то это правило теряет свою силу.
  • Удаленность кабеля от канализации и водопроводных труб должно быть более 1 метра, от газопровода – более 2 метров.
  • Не рекомендуется укладывать кабели в траншее с пересечением их между собой. Если без этого обойтись не получается, то при пересечении кабелей их должен отделять слой грунта не менее 0,5 метра.
  • Кабель должен быть оснащен металлической броней, и предназначен для укладки в грунт. Слой брони требуется для защиты кабеля от механических повреждений и грызунов. Обычно для таких работ применяется кабель ВББШВ с медными жилами. Его стоимость высока из-за наличия брони. Допускается использование более дешевого кабеля без брони, например, марки ВВГнг с укладкой в защитную трубу.

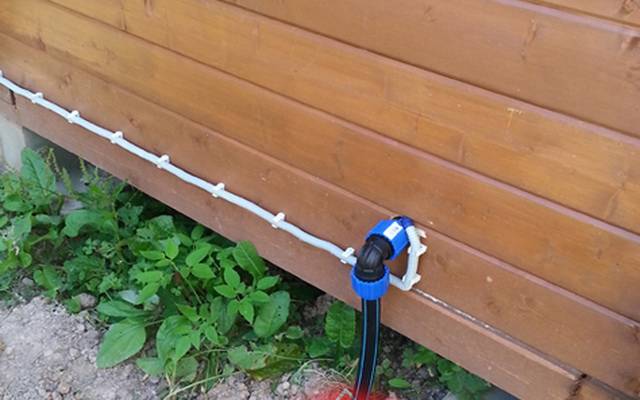

  • Вертикальный участок линии от распределительного щита до земли рекомендуется разместить в металлической трубе. Высота защищенного вертикального участка не допускается менее 1,8 м.

  • На горизонтальных участках линии применяются пластиковые защитные трубы, независимо от длины ветки, так как трубы можно соединять друг с другом произвольной длины.
  • Если укладка линии будет происходить с применением специальной лебедки, раскручивающий барабан, то ее необходимо оборудовать специальным ограничителем, предусмотренным правилами п. 3.58 СН и П. Этот ограничительный механизм даст возможность осуществить укладку кабеля с запасом, по волнистой линии, чтобы не происходило натягивающего воздействия.
  • При необходимости выполнения соединений кабеля в грунте, применяются специальные соединительные муфты.
  • Для создания вспомогательной защиты кабельной линии в грунте, например, от возможных просадок земли, допускается применять асбоцементную трубу или кирпичное кабельное сооружение, которое располагается поперек траншеи. В этом случае применение пустотелого кирпича запрещается, ввиду его недостаточной прочности.

  • Ввод кабеля в дом должен выполняться через металлическую муфту, установленную в стену или фундамент, для предотвращения повреждения кабеля в случае усадки фундамента и дома.
  • Сверху уложенного в грунте кабеля необходимо уложить специальную сигнальную ленту, предупреждающую о том, что в этом месте проходит электрическая линия.

Прокладка кабеля на дачном участке должна производиться с учетом этих основных правил и требований, тогда можно быть уверенным в безопасности проложенной линии для людей и бытовой электрической проводки.

Прокладка кабеля на дачном участке методом прокола

Такой вид укладки ее называют проколом. Имеется ввиду не прокол с помощью специальной техники, а проведенный своими руками кувалдой и трубой. Поэтому такой способ подходит только для физически сильных людей. Скважина в грунте создается путем прокалывания грунта. Проколом называют создание канала путем вдавливания в землю металлической штанги в виде трубы с наконечником. При этом вокруг трубы грунт уплотняется.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

  • С обеих сторон участка, по которому необходимо проложить кабель, необходимо выкопать ямки, и расположить их по оси предполагаемого прокола.
  • На трубе нарезаются зубья, конец трубы при этом получается в виде короны. Такая нарезка выполняется с помощью болгарки. Диаметр трубы выбирается по диаметру кабеля, но не менее 20 мм.
  • Труба с коронным наконечником ставится в стартовую яму с одной стороны участка коронкой в землю. По другой стороне необходимо бить с большой силой кувалдой. Эту работу удобнее проводить вдвоем.
  • По прохождении каждых 50 см трубу нужно вытаскивать и промывать ее внутреннюю часть сильным напором воды. При песчаном грунте внутреннюю полость можно очистить путем постукивания трубы по стенке тяжелым предметом и высыпания песка.
  • Если длины трубы не хватает до приемной ямы, то к ней можно приварить дополнительный отрезок трубы, закрепив его дополнительно арматурой. Если этого не сделать, то от ударов сварка может лопнуть, и второй отрезок трубы останется в земле. А достать его будет очень трудно. Придется копать траншею.
  • Когда зубья короны появятся в приемной яме, на этом процесс завершают. Зубья короны можно отрезать болгаркой, так же как и другой торчащий конец трубы с противоположной стороны. Трубу не нужно вытаскивать из земли, так как она будет являться защитой для кабеля.
Достоинства укладки проколом
  • Не требуется копать траншею.
  • Не нарушается природная среда в месте прокладки линии.
  • Снижается стоимость работ.
Разводка кабеля по участку (освещение)
  • Кабель в грунт может уходить от воздушной линии или от распределительного щита, установленного на стене.
  • Нарисовать схему укладки линии в траншее, отметив на ней расстояние от дома насаждений и построек, согласно правилам и нормативным документам. Если подземная прокладка кабеля на дачном участке будет выполняться для питания наружного освещения, то необходимо обязательно указать на схеме места расположения фонарей.
  • Территорию участка нужно разметить веревкой с колышками.
  • Выкопать траншею по разметке. Очистить ее от камней, мусора, металлических элементов, которые могут в будущем повредить изоляцию кабеля.
  • Установить опоры для размещения фонарей.
  • Дно траншеи утрамбовать и сделать ровную песчаную подушку толщиной 10 см.
  • Уложить кабель в траншее согласно вышеописанным требованиям.

  • Уложенную линию электропроводки проверить мегомметром на исправность сопротивления и отсутствия короткого замыкания.

  • Снять накопившийся электростатический заряд с кабеля, закоротив жилы с броней и с землей. При этом необходимо использовать резиновые перчатки и сапоги. Рекомендуется пригласить помощника.
  • Кабель должен быть защищен согласно требованиям к подземной укладке. Если для защиты выбрана асбоцементная труба, то ее нужно разрезать по длине и уложить в нее кабель. Разрезанную трубу необходимо обмотать скотчем. Это даст возможность быстрого демонтажа кабеля в случае неисправности.
  • Готовую линию электрической сети рекомендуется сфотографировать, чтобы сохранить на будущее ее расположение на дачном участке. Нарисованный чертеж также лучше сохранить (можно сфотографировать и сохранить в электронном виде), так как на нем указаны все необходимые размеры.
  • Траншею засыпать песком слоем не менее 15 см, утрамбовать.
  • Сверху уложить сигнальную ленту согласно требованиям.
  • Оставшийся грунт засыпать в траншею, создав горку, которая выровняется и осядет после нескольких дождей.
  • Провести контрольные электрические измерения линии мегомметром.

Основная часть времени при таком способе тратится на копку траншеи. Диаметр трубы, проходящей через фундамент дома, должен иметь диаметр, превышающий диаметр кабеля в 2-3 раза. Для защиты линии в земле запрещается использование гофрированной трубы из пластика, так как в грунте она быстро разрушается. Не рекомендуется прокладывать кабель под автомобильной стоянкой, детской площадкой или дорожками участка.

Похожие темы:

При горячем подключении сгорает HDMI порт 💻

В последнее время всё большую популярность набирает стандарт подключения мультимедиа устройств HDMI. Многие уже отметили, что подключить компьютер к телевизору или плазменной панели через HDMI очень удачное решение. Хотя бы потому, что посмотреть любимый фильм или поиграть в новую игрушку можно будет на большом экране, и при этом не нужно отключать основной монитор, т.к. современные видеокарты имеют несколько видео-выходов.

И тут заключается проблема, на которую натыкаются сотни людей, а именно – сгорает HDMI порт на видеокарте и на телевизоре, и происходит это в момент горячего подключения или отключения кабеля. При этом многочисленные попытки удалить драйвер видеокарты и установить его заново ни к чему не приводят.

Согласитесь, очень неприятно спалить единственный выход на видеокарте за сотню-другую баксов и вход на дорогостоящем телевизоре. Иногда телевизор и видеокарта выгорают полностью. А ведь этот вид неисправности не поддаётся гарантийному обслуживанию и сервисные центры хорошо этот момент усекли, так что не стоит и пытаться.

Что делать, чтобы не сгорел HDMI порт

На самом деле нужно всего лишь соблюдать определённый порядок действия при подключениях или отключениях устройств. Хотя стандарт HDMI поддерживает «горячее» подключение, т.е. подключаться можно не выключая подсоединяемые устройства, тем не менее так делать не следует. В случае подключения видеокамеры или любого другого устройства питающегося от собственного аккумулятора можно подключаться на горячую, но в случае соединения компьютера с телевизором это недопустимо!

Во-первых, потому что на корпусе компьютера присутствует половина напряжения питания, а во-вторых, если к телевизору подключена антенна кабельного телевидения, то «земля» со стороны телевизора имеет нулевой потенциал. Когда же вы соединяете компьютер и телевизор кабелем HDMI, то из-за разницы потенциалов в кабеле протекает ток, который является убийственным для портов. А т.к. порт HDMI не защищён дополнительными цепями и его контакты напрямую уходят в чип, то этот чип просто выгорает. С ноутбуками обычно всё нормально, но лучше во время подключения кабеля вынимать шнур блока питания.

Итак, вот правильная последовательность подключения:

  1. Выключаем компьютер и телевизор ИЗ РОЗЕТКИ. Простого выключения НЕ ДОСТАТОЧНО.
  2. Если к телевизору подключено кабельное телевидение, то его ОБЯЗАТЕЛЬНО отключаем.
  3. Подсоединяем либо отсоединяем кабель HDMI (смотря что нам нужно)
  4. Подключаем антенну кабельного
  5. Включаем в розетки
  6. Всё, теперь можно включать

Но всё-равно, входы-выходы HDMI не будут застрахованы от выхода из строя. Для максимальной безопасности компьютер и телевизор должны быть заземлены!

Что делать если дома старая проводка

При использовании длинного HDMI-кабеля от 5-х метров настоятельно рекомендуется перед подключением соединить корпуса компьютера и телевизора толстым медным многожильным проводом сечением 2.5 кв.мм.! Это необходимо для того, чтобы выровнять потенциалы на корпусах устройств. Если порты сгорают с коротким кабелем, то это действие также надо выполнить, а кабель поменять.

В принципе, кабель и сам соединяет корпуса через внутренний проводник и ещё ДОЛЖЕН это делать через оплётку (экран). Но, к сожалению, некоторые некачественные кабеля делают без экрана ВООБЩЕ, несмотря на их длину 10 и более метров! Тонкий внутренний проводок всё-таки соединяет земли, но при большой длине кабеля его сопротивление велико и он не обеспечивает защиту.

Теоретически, если у вас в квартире евро-проводка с подключённым 3-м контактом, сетевые кабеля компьютера и телека трёх-контактные, да ещё и подключено заземление, то, при условии что везде 100% хороший контакт, дополнительный кабель можно не прокладывать. Но мало кто подпишется под всеми пунктами.

Поэтому рекомендую вам проверить наличие экрана в своём кабеле. Для этого возьмите любой цифровой тестер и измерьте сопротивление между металлическими корпусами обоих штекеров кабеля:

Сопротивление должно быть не более нескольких Ом. Хорошо если это так, но если оно больше или тестер вообще ничего не показывает, а кабель длинный, то нужно соединять дополнительным проводом.

К корпусу компьютера он крепится в любом удобном месте, например одним из болтов, которым крепится блок питания. А к телевизору можно прикрутить в месте крепления к кронштейну. Обычно есть специальный болтик где-то внизу для кабеля заземления, вот к нему тоже можно прикрутить. У меня вот так:

После этой процедуры компьютер можно подключать через HDMI к телевизору «на горячую», т.е. не выключая из розеток, но всё же не рекомендуется 🙂 Как говорится, коли обжёгся, то и на холодное потом дуешь 🙂

К тому же, если телевизор подключён к антенне кабельного телевидения, то перед подключениями рекомендую вынимать антенну! Это потому, что антенна имеет какое-никакое заземление и при подключении иногда вы можете наблюдать искры.

В реальной жизни со сгоранием портов HDMI или всей техники сталкиваются всего лишь несколько процентов людей, примите и эту информацию к сведению. Вот и всё, теперь вы знаете как не оказаться в очень неприятной ситуации.

Решение проблем наводок и фона | Полезный автозвук

Самая распространенная проблема в инсталляциях аудиосистем — это наводки при заведенном автомобиле.

Содержание:


Вступление

Многие водители часто сталкиваются с вопросом, относительно того, как избавиться от наводок (свист, шум из динамиков), которые нередко возникают в автомобильной акустике.

Эта проблема может возникнуть в любой стереосистеме, независимо от того, к какой категории относится аппаратура, будь то бюджетная китайская, среднебюджетная либо премиум-класса.


Основные правила установки

  • Чтобы автозвук оказался максимально чистым, необходимо приобретать качественные силовые кабели и акустические/межблочные провода. При ограничении в средствах, основной упор надо сделать на межблочные кабельные соединители. Во время работы автомобиля его электросистема неизбежно создаёт электромагнитные поля, разнообразные по количеству, мощности и частотным характеристикам. Именно они являются основной причиной шумов, которые проникают через некачественно сделанные экраны кабелей RCA.
  • Прокладку межблочных кабелей следует вести таким образом, чтобы они находились максимально далеко от других элементов электропроводки транспортного средства. А также они не должны находиться близко от силовых проводов, ведущих к звуковой системе. Следует учесть, что проникновение помех уменьшится, если пересечение колоночных проводов и силовых кабелей смонтировать под прямым углом.
  • Никогда не приобретайте RCA-кабели, длины которых хватает «с запасом». Чем меньшей будет длина, тем, меньше вероятность генерирования электромагнитной наводки.
  • Грамотно спроектированный монтаж системы автозвука предусматривает заземление всех элементов системы только в одной точке.В противном случае, когда компоненты заземляются в хаотично подобранных местах, появляются так называемые «контуры заземления», являющиеся основной причиной помех при проигрывании музыки.

1. Проблема в автомагнитоле

1.1. Достать магнитолу из торпедо (фон может пропасть уже при выносе ГУ из «шахты»).

1.2. Если Pioneer — попробуйте тонким проводом замкнуть корпус ГУ и внешнюю «юбку» RCA-разъема. Если фон пропадет — несите ГУ в сервис (менять сгоревший предохранитель линейных выходов). И больше не «перетыкай» межблоки при включенном ГУ\усилителе. Кстати, такое возможно и при кратковременном КЗ выходов усилителя.

1.3. Проверьте надежность подключения DIN-разъема (и вообще всех разъемов ГУ).

1.4. Попробуйте отключить антенну.

1.5. Проложить любым подходящим проводом плюс и минус на ГУ с аккумулятора напрямую.

1.6. Фонить и трещать на увеличении и уменьшении громкости, может от плохого контакта питания (и плюсового и массы).


2. Проблема в усилителе звука

2.1. Попробуйте поменять местоположение усилителя (лучше всего вытащить его за пределы салона). Например, усилитель в багажнике может поймать сильный фон от бензонасоса\его проводки. Перенос на другую сторону багажника полностью убрал фон.

2.2. Попробуйте выкрутить гейн «в ноль» — фон остается? Становится тише или нет?

2.3. Корпус усилителя соприкасается с массой кузова. Так нельзя, переделывайте.

2.4. Отключите провод ГУ-REMOTE от усилителя и вместо него кинь «+12В» любым подходящим проводом.

2.5 Экран межблоков (хвостики):

      2.5.1 При наличии одного хвостика в межблочном кабеле (тоненькая жилка), он должен быть замкнут на массу ГУ (не усилителя).
      2.5.2 Хвостики экрана (не земля!), идущие из межблочных кабелей заминусуйте в места минусов всех усилителей.

2.6. Шатается RCA-разъем усилителя — возможно плохой контакт, необходима пропайки разъемов изнутри усилителя.


3. Проблема кабелей

3.1. Прозвонить каждый кабель (провод) на предмет замыкания с массой кузова.

3.2. Отключить межблочный кабель от ГУ и усилителя и прозванивать на предмет обрыва\плохого контакта\КЗ с кузовом.

3.3. Поменяйте положение коннекторов в гнезде.

3.4. Попробуйте другой межблочный кабель проложить по воздуху, лучше вне салона автомобиля.


4. Проблема кроссоверов

4.1. Переместить кроссоверы в другое место (лучше перемещать и слушать изменения в фоне).


5. Проблема c питанием системы

5.1. Все заземление должны быть сведены в одну точку, иначе будет земляная петля. Прокинуть массу ГУ к массе усилителей.

5.2. Устранить контакт всех компонентов аудиосистемы с кузовом автомобиля, то есть с массой кузова.

5.3. Подтянуть клеммы на АКБ.

5.4. Попробуйте временно заменить АКБ.

5.5. Попробуйте временно заменить свечи и высоковольтные провода.


6. Проблема с доп. оборудованием

6.1. Наводки бывают от ксенона, парктроников и прочего доп.оборудования автомобиля.

ПНД прокладки кабеля земле

Технические трубы ПНД безнапорного типа широко применяются для прокладки кабеля в земле. Одним из главных преимуществ является возможность приобретения гладкой жесткой технической трубы по цене от 70 руб/кг.  ПНД труба используется с целью сохранности всех типов кабеля (низковольтных: телефонный кабель, телевизионный, для домофона, и высоковольтных, в т.ч. и для силовых линий) от механических повреждений и предотвращения коррозий, которые возникают при соприкасании с землей. Плотность технической трубы пнд выдерживает давление почвы, именно поэтому возможна более глубокая закладка кабеля в земле, что необходимо для соблюдения ПЭУ.

Процесс прокладки

  1. В первую очередь, проводят земельные работы и выкапывают траншею под кабель. Ее размер будет зависеть от диаметра кабеля. Глубина ямы может быть в пределах 70 сантиметров, но можно эту величину менять в зависимости от обстоятельств.
  2. Закладка трубы в траншею. Процесс довольно простой, а благодаря гибкости трубы ПНД, возможно прокладывать трубы не только по прямой траектории. Диаметр трубы для прокладки кабеля под землей на большом расстоянии должен быть не менее 100 мм. Если длина сети меньше 5-ти метров, то можно использовать изделие с сечением 50 мм. Чтобы была возможность согнуть трубу ПНД на 90 градусов, обычно используются стальные пластиковые пружины. Ознакомившись с особенностями этого изделия, вам будет проще его выбрать.
  3. Проводка кабеля в трубе. Труба ПНД для кабеля в земле имеет те преимущества, что при замене провода не надо будет заново производить земляные работы. Можно просто вынуть кабель из трубы и вставить туда новый.

Преимущества

  • Не ломается. Труба ПНД безнапорного технического типа не будет ломаться под давлением, например, в отличие от асбестовой.
  • Гибкость. ПНД трубы могут изгибаться на определенный градус, сохраняя жесткость.
  • Экологичность – не выделяются вредные вещества в почву.
  • Отсутствие коррозийных разрушений, которые неблагоприятно сказываются в дальнейшем на кабеле, и способно вывести из строя всю проводку.
  • Срок эксплуатации. Более 50 лет, что, несомненно, экономит на замене и ремонтных работах. С такой трубой в земле ничего не произойдет, и за весь этот срок она не поменяет своих характеристик.
  • Изоляция. В случае внутреннего повреждения кабеля, изоляционные свойства трубы защитят людей от удара током.

Благодаря трубе ПНД сеть можно провести к любому объекту без изгиба под большим градусом и не напрягая сам кабель. При проведении работ концы заводить следует прямо в помещение. Так надо делать для того, чтобы не появлялся внутри конденсат. Так можно проводить разные электрические коммуникации — от телефонного провода до высоковольтного.

Труба ПНД кабеля земле идеально подходит для проведения коммуникаций под дорогами и магистралями, т.к. выдерживает силовую нагрузку и защищает кабель. При этом необходимо понимать, что для проведения такой коммуникации без повреждения самого полотна дороги, предусматривается использование спецтехники.

Компания ООО «ПТК» предлагает технические трубы ПНД прокладки кабеля земле диаметром от 90 до 225 мм. Данные трубы выдерживают не только внешнее давление, но и способны выдержать внутреннее давление до 4 атм. Низкая цена обусловлена содержанием вторичного сырья, при этом качество трубы сохраняется благодаря современным технологиям, которые мы используем при производстве. Доставку труб мы осуществляем, во все города России, в т.ч.: Москва, Санкт-Петербург, Екатеринбург, Новосибирск            , Великий Новгород, Королёв, Иркутск, Пермь, Самара, Владимир, Ростов-на-Дону, Мытищи, Старый Оскол, Усть-Кут, Ярославль, Смоленск, Нарьян-Мар, Красноярск, Реутов, Киров, Зеленоград, Усть-Кутский район, Ижевск, Сызрань, Ханты-Мансийск, Воронеж, Серпухов, Пенза, Уфа, Волгоград, Подольск, Владивосток, Челябинск, Хабаровск, Нижний Новгород, Балашиха, Домодедово,      Хабаровск, Электросталь, Череповец,   Комсомольск-на-Амуре, Калининград, Абакан, Краснодар, Химки, Барнаул, Рязань, Липецк,        Рязань, Тверь, Котлас, Курск, Иваново,   Тольятти, Йошкар-Ола,       Бобруйск, Казань, Кострома, Калуга, Тула, Первоуральск, Курск,  Череповец.

Как безопасно вытащить интернет-кабель из земли?

Имейте в виду, что у многих объектов недвижимости есть служебные сервитуты (или права отчуждения), через которые провайдеры прокладывают свои кабели. Если ваш существующий кабель проложен с использованием такого сервитута, это может создать для вас несколько проблем:

  1. Яма, которую вы хотите выкопать, окажется внутри сервитута. Коммунальным компаниям разрешен свободный доступ к этому сервитуту, что означает, что при необходимости они могут выкопать ваше дерево или разбить ваш бассейн или что-то еще, для чего вы используете эту яму.
  2. Другие коммунальные предприятия, вероятно, используют такой же сервитут. Когда вы пытаетесь переместить эту линию, вам нужно быть особенно осторожным, чтобы не нарушить работу других скрытых утилит, работающих рядом с ней. Вы также можете столкнуться с более тайными проблемами, такими как проблемы с качеством сигнала, из-за перемещения плохо экранированного кабеля связи слишком близко к линии электропередачи переменного тока.

Если вы не уверены в местонахождении служебных сервитутов на вашей земле, проверьте опрос для вашей собственности. Если вы не получили копию при покупке дома, обычно вы можете получить ее в архиве вашего города / округа (везде, где регистрируются права собственности).

Если вы все же решите попробовать это, я рекомендую использовать как можно меньший инструмент. Любой электроинструмент для рытья траншей или рытья траншей прорежет кабель, не вздрогнув. Даже обычная лопата — дело рискованное. В зависимости от состава почвы я бы порекомендовал что-нибудь вроде садового шпателя, по крайней мере, до тех пор, пока вы точно не узнаете, где находится кабель. Многие коммуникационные кабели на самом деле не проложены так глубоко (независимо от того, насколько глубокой, по вашему мнению, была траншея). Наводнение смыло примерно полдюйма земли с одной стороны моего дома, и этого было достаточно, чтобы обнажить мою закопанную линию кабельного телевидения в некоторых местах, даже несмотря на то, что траншея, которую они вырыли при ее установке, казалась намного глубже.

Даже если ваш двор был из чистого песка, я сомневаюсь, что вы сможете натянуть хоть какую-то слабину, пока кабель еще зарыт. Скорее всего, вам придется выкопать весь кабель, начиная с места выхода кабеля из дома и заканчивая тем местом, где вы хотите выкопать яму. Хорошо то, что риск перерезания кабеля невелик. Вам не нужно гадать, где он находится, вы сможете увидеть его, пока копаете. Плохо то, что впереди у вас лотов и копаний.Вероятно, работы будет достаточно, чтобы заново оценить, насколько сильно вам нужна эта дыра в том месте, где находится , точнее .

Если вы копаете эту яму, чтобы посадить дерево, убедитесь, что вы установили корневой барьер между деревом и подземными коммуникациями. В противном случае вы закладываете бомбу замедленного действия, которая может генерировать очень дорогие счета за ремонт в случайный момент в будущем.

Проводка данных

— есть ли способ выловить кабель (сеть), используя существующий в качестве ориентира?

Существуют ли какие-либо устройства, позволяющие прикрепить провод к существующему проводу в стене и использовать его в качестве направляющей? Мой дом был подключен к сети, но это было до того, как я перешел на гигабитное волокно.Я хочу протянуть кабель CAT6 от оптоволоконной коробки до потолка гаража к сетевой стойке через гараж, но не знаю, как это сделать. У меня есть доступ к отверстиям, которые установщик использовал для прокладки кабеля в первый раз, и я могу легко перейти от модема к существующим проводам, но я не хочу, чтобы мне приходилось повторно тянуть кабель из моего верхнего этажа только для того, чтобы протяните этот кабель. Я думал о том, чтобы попытаться использовать существующий провод в качестве ориентира и протолкнуть новый кабель, но единственный способ, который я мог придумать, — это использовать скрепку или что-то еще, чтобы прикрепить к существующему проводу, а затем использовать стержни из стекловолокна, чтобы протолкнуть новый кабель. по пути старого.

Есть ли более простой способ сделать это, не протягивая новый провод одним проводом?

Edit: Может быть, я недостаточно ясно понял. На данный момент у меня нет фотографий, но я не пытаюсь подключить новый кабель к существующим розеткам, я пытаюсь использовать существующий кабель (не будем называть его Ethernet, допустим, это кабель питания, телефон или коаксиальный кабель). или что-то, чтобы было проще) в качестве руководства для другого кабеля.

У меня 3-х этажный дом (1-й, 2-й гараж). В одном углу моего гаража стоит небольшой шкаф высотой 6U с маршрутизатором, домашним коммутатором и ИБП.В другом углу гаража рядом с панелью инженерных сетей стоит мой волоконно-оптический шлюз от ATT. В настоящее время у меня есть кабель, протянутый вдоль потолка, идущий от шлюза к стойке 6U. Я хочу провести это через потолок гаража и обратно вниз … но это примерно в 20 футах, через изоляцию. Посреди моего гаража у меня есть небольшое отверстие для доступа, которое мой сетевой установщик использовал для прокладки кабеля CAT6 от 1-го и 2-го этажей до гаража. Из этого отверстия я могу легко пройти около 8 футов до шлюза и еще 18-20 футов до стойки 6U.Я в основном хочу продеть новый кабель от модема к потолку, протянуть его туда, где идет пучок других кабелей с 1-го и 2-го этажа, а затем присоединить его к стойке. Я думал о том, чтобы отсоединить один из кабелей 1-го этажа и использовать его, но это означало бы протянуть / подключить новый кабель к первому этажу, просто чтобы он действовал как направляющая в потолке гаража. Я надеялся, что какой-нибудь инструмент или что-нибудь сможет зацепить отверстие в потолке, а затем «протолкнуть» существующий провод, чтобы провести новую линию гаража.

Если протягивание существующего кабеля — единственный жизнеспособный вариант, я думаю, это именно то, что должно быть, просто стараюсь не выдергивать что-либо существующее, если мне это не нужно.

electric — Как я могу протянуть провод через трубу, у которой слишком много витков для рыболовной ленты?

электрический — Как протянуть провод через трубу, у которой слишком много витков для рыболовной ленты? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Подписаться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 63k раз

Мне нужно заменить отстойник, но возникла проблема.Маршрут для шнура проходит через 2-дюймовую трубу с двумя изгибами на 90 градусов, и рыбная лента неэффективна. Труба также выглядит плохо соединенной и неровной. Есть ли способ пропустить шнур через эту извилистую трубу?

Старый шнур уже вынут из трубы, и его нельзя использовать для протягивания веревки.

Создан 02 окт.

БрайсБрайс

9,9861212 золотых знаков5656 серебряных знаков100100 бронзовых знаков

4

Эта техника отлично зарекомендовала себя.Я привязал веревку к веревке, привязал к веревке пластиковый пакет и всосал его прямо через трубу с помощью пылесоса.

Только будьте осторожны: мешок может перемещаться по трубе в мгновение ока, и вам, возможно, не захочется выудить сумку из вакуума.

Когда мешок будет насквозь, протяните шнур и развяжите его.

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
