Как правильно снять старый кулер с процессора. Как подобрать и установить новый кулер на CPU. Какую термопасту использовать при установке кулера. Как закрепить кулер на материнской плате.
Что такое процессорный кулер и зачем он нужен

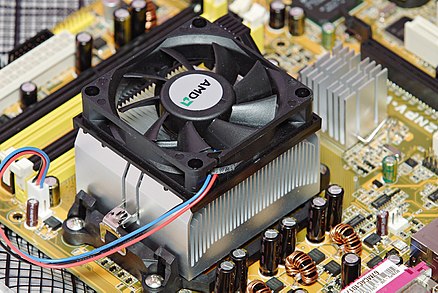

Процессорный кулер — это система охлаждения, предназначенная для отвода тепла от центрального процессора компьютера. Он состоит из двух основных частей:
- Радиатор — металлическая конструкция с ребрами для увеличения площади теплоотдачи
- Вентилятор — создает поток воздуха для охлаждения радиатора
Основная задача кулера — не допустить перегрева процессора во время работы. Без эффективного охлаждения современные мощные CPU быстро нагреваются до критических температур, что приводит к нестабильной работе и поломкам.
Как определить, что пора менять процессорный кулер
Есть несколько признаков, указывающих на необходимость замены кулера:
- Повышенный шум и вибрация при работе вентилятора
- Частые перезагрузки и зависания компьютера
- Высокая температура процессора (выше 80-90°C под нагрузкой)
- Видимые повреждения радиатора или крыльчатки вентилятора
- Возраст кулера более 3-5 лет
Если вы заметили один или несколько таких симптомов, рекомендуется заменить систему охлаждения на новую.
Как правильно снять старый кулер с процессора
Прежде чем устанавливать новый кулер, необходимо аккуратно демонтировать старый. Для этого выполните следующие шаги:
- Отключите компьютер от электросети и откройте боковую крышку корпуса
- Отсоедините кабель питания вентилятора от материнской платы

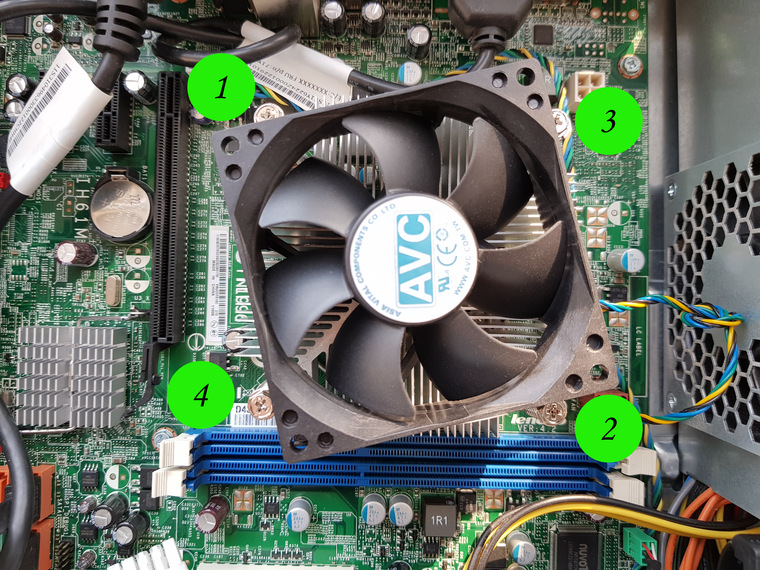

- Найдите крепежные элементы кулера (защелки, винты или рычаги)
- Аккуратно разблокируйте крепления, не прилагая чрезмерных усилий
- Осторожно поверните кулер из стороны в сторону, чтобы отделить его от процессора
- Плавно потяните кулер вверх и снимите его с процессора
Будьте осторожны — старая термопаста может присохнуть, поэтому не пытайтесь резко оторвать кулер от процессора.
Как подобрать новый кулер для процессора
При выборе нового кулера необходимо учитывать следующие факторы:
- Совместимость с сокетом процессора
- Габариты кулера (должен помещаться в корпус)
- Уровень шума
- Эффективность охлаждения (TDP)
- Тип и количество тепловых трубок
- Размер и скорость вращения вентилятора
- Тип подшипника вентилятора
- Наличие RGB-подсветки (по желанию)
Рекомендуется выбирать кулер известных брендов с хорошими отзывами и гарантией. Популярные производители: Noctua, be quiet!, Cooler Master, Arctic.
Подготовка к установке нового кулера
Перед установкой нового кулера необходимо выполнить следующие подготовительные шаги:
- Очистите поверхность процессора от остатков старой термопасты с помощью спиртовой салфетки
- Проверьте комплектацию нового кулера (крепеж, термопаста и т.д.)
- Ознакомьтесь с инструкцией по установке от производителя
- Подготовьте необходимые инструменты (отвертка, термопаста)
- Обеспечьте хорошее освещение рабочего места
Правильная подготовка поможет избежать ошибок при монтаже и обеспечит надежную работу системы охлаждения.
Пошаговая инструкция по установке кулера на процессор
Процесс установки нового кулера обычно включает следующие этапы:
- Нанесите тонкий слой термопасты на поверхность процессора
- Установите крепежную рамку на материнскую плату (если требуется)
- Совместите кулер с процессором и аккуратно прижмите
- Зафиксируйте кулер с помощью защелок или винтов
- Подключите кабель питания вентилятора к разъему на материнской плате
- Проверьте надежность крепления и отсутствие люфта
Не прилагайте чрезмерных усилий при монтаже, чтобы не повредить процессор или материнскую плату.
Какую термопасту использовать и как ее наносить
Термопаста необходима для улучшения теплового контакта между процессором и радиатором кулера. При выборе и нанесении термопасты учитывайте следующие рекомендации:
- Используйте качественную термопасту известных брендов (Arctic, Noctua, Thermal Grizzly)
- Наносите пасту тонким равномерным слоем на центр процессора
- Не используйте слишком много пасты — это ухудшит теплоотвод
- Для равномерного распределения можно использовать пластиковую карту
- Меняйте термопасту каждые 1-2 года для поддержания эффективности охлаждения
Правильно нанесенная термопаста обеспечит оптимальный тепловой контакт и эффективное охлаждение процессора.
Проверка работоспособности после установки кулера
После завершения монтажа нового кулера необходимо выполнить проверку его работоспособности:
- Включите компьютер и войдите в BIOS/UEFI
- Проверьте, определяется ли вентилятор и отображается ли его скорость
- Запустите стресс-тест процессора (например, Prime95)
- Контролируйте температуру CPU с помощью специальных утилит
- Убедитесь, что температура не превышает 80-85°C под нагрузкой
- Прислушайтесь к шуму работы кулера — он не должен быть чрезмерным
Если все параметры в норме, значит установка кулера выполнена успешно и система охлаждения работает эффективно.
Типичные ошибки при установке процессорного кулера
При самостоятельной установке кулера новички часто допускают следующие ошибки:
- Использование слишком большого количества термопасты
- Неправильное расположение кулера относительно процессора
- Чрезмерное затягивание крепежных винтов
- Забытое подключение кабеля питания вентилятора
- Неправильное направление воздушного потока кулера
- Установка несовместимого с сокетом кулера
Внимательно следуйте инструкции и не торопитесь при монтаже, чтобы избежать этих распространенных ошибок.
Как снять и установить кулер на процессор — не сломайте
Настольный компьютер нуждается в периодической профилактике, например, чистке от накопившейся пыли или замене комплектующих, в том числе самого кулера или процессора. CHIP расскажет как снять кулер с процессора, почистить его и затем правильно установить на место.
Осмотр и предосторожности
Прежде, чем приступить непосредственно к разборке вашего ПК, стоит позаботиться о том, чтобы правильно потом все собрать и подсоединить. Т.к. операцию по демонтажу комплектующих из корпуса удобнее всего делать на столе, а не под ним, желательно отсоединить от него все подключенное оборудование. Запомните, какие устройства подключены к каким портам, а лучше сфотографируете тыльную часть вашего системного блока, чтобы можно было потом все подключить в обратной последовательности. Особенно это может быть важно для USB-портов, в которые обычно подключены принтеры, сканеры и мышь с клавиатурой. Если при последующей сборке вы подсоедините их к другим USB разъемам, то Windows определит их как новое устройство и начнет поиск для них драйверов, что не всегда может закончиться удачно с первого раза.
Корпус ПК обычно металлический и через него хорошо уходит статический заряд, накопленный на вашей одежде и вашим телом в сухом воздухе квартиры. Постарайтесь не надевать шерстяную или синтетическую одежду и перед касанием в ПК каких-либо комплектующих постарайтесь снять заряд, коснувшись рукой чего-то металлического в квартире, например, водопроводного крана. Лучше всего надеть антистатический браслет, но обойдемся без него.
Снимите с ПК левую боковую крышку (если смотреть на ПК) и положите его лицевой стороной вправо. Так вам будут лучше доступны устройства, которые понадобится снять перед демонтажем кулера. Осмотрите внутренности компьютера и определите, что есть что.
Кроме того, запомните, от какого оборудования куда идут провода, чтобы при обратной сборке подсоединить их на место. Обычно это провод дополнительного питания процессора, провод кулера CPU и провод дополнительного питания видеокарты.
Советы
Ремонтируем Windows своими силами
Извлечение мешающих компонентов
Для начала необходимо отключить провода питания процессора и видеокарты. Затем расфиксируйте защелки и отвинтите винт, удерживающий металлическую планку видеокарты.
Для того, чтобы вытащить графический адаптер, под самим модулем нащупайте справа пластиковый фиксатор и нажмите на него (или сдвиньте вправо). Теперь видеокарту можно спокойно извлечь из слота PCI Express.
После этого нужно аккуратно извлечь из слотов все планки оперативной памяти. Для этого в верхней части каждой из них нажмите на рычажок от планки вниз. Модуль приподнимется, после чего его можно вытаскивать. Чтобы при обратной сборке его поставить на место, аккуратно вставьте в паз сначала его нижний край, выровняйте почти горизонтально и надавите на планку памяти до щелчка. Верхний фиксатор сам должен защелкнуться.
Настал момент выяснить, как снять вентилятор с кулера процессора. Отсоедините провод питания кулера и затем аккуратно поддев пружинки, удерживающие вентилятор, снимите его с радиатора. Теперь фиксаторы радиатора получили свободный доступ.Лопасти вентилятора, если они имеют сильное загрязнение поверхности, протрите смоченной водой поролоновой губкой.
Если радиатор и место вокруг процессора сильно загрязнены пылью, пропылесосите их с применением ворсистой щетки.Снимаем кулер с процессора
Эта процедура не сложная и заключается либо в снятии металлического замка, либо в повороте и вытаскивании пластиковых защелок. В последнем случае верхние шляпки пластиковых штырьков нужно поворачивать против часовой стрелки и вытаскивать вверх. Ниже мы расскажем, как снять кулер с процессора на защелках. Такие конструкции используют как для процессоров AMD, так и Intel.
Обратная сборка
В этой части речь пойдет о том, как установить кулер на процессор. Поставить кулер на процессор не так-то легко, т.
к. нужно ровно совместить площадки радиатора и CPU. Очень важно, чтобы термопаста была наложена ровным тонким слоем. Тогда при надавливании на кулер она практически не будет выдавливаться по краям.
После того, как все встанет на нужное место, закрепите радиатор защелками на материнской плате. Прикрепите к нему вентилятор, защелкнув соответствующие прижимы. Какой стороной ставить кулер на процессор укажет стрелочка на одной из граней вентилятора.
Подключите провод питания кулера. Перепутать контакты невозможно, т.к. колодка имеет асимметричные направляющие.
Установите в соответствующие слоты планки оперативной памяти и видеокарту. Подключите кабели питания видеокарты и процессора. Проверьте, все ли подключено и закройте крышку корпуса ПК. На этом процедура снятия и установки кулера закончена. Подключайте периферию к соответствующим разъемам и наслаждайтесь обновленным кулером и улучшенным термоконтактом кулера с CPU.
Для наглядности посмотрите короткое видео с процедурой снятия кулера с CPU.
Читайте также:
- Собираем компьютер сами: три варианта конфигурации от CHIP
- Собираем игровой компьютер: недорогой, но мощный
Установка кулер на процессора
Вентилятор ( fan, кулер ) – устройство, обеспечивающее охлаждение процессора. Как правило, кулер устанавливается поверх самого процессора. Существуют различные модели куллеров, под разные сокеты.
кулер
Различают активные и пассивные кулеры. Пассивным кулером называют обычный радиатор. Такой кулер потребляет минимум электричества, очень дешево стоит и практически не шумит. Активным кулером называют радиатор с закрепленным на нём вентилятором или тот, который выделяет холод (чипы Пельтье).Наибольшее распространение получили активные воздушные кулеры. Такой кулер является активным воздушным охладителем и состоит из металлического радиатора с закрепленным на нем вентилятором. Современные кулеры отличаются большими габаритами и весом.
Благодаря использования кулеров компьютеры имеют относительно небольшие размеры. Недостатком кулеров является дополнительный акустический шум, который они издают во время работы.
Благодаря использования кулеров компьютеры имеют относительно небольшие размеры. Недостатком кулеров является дополнительный акустический шум, который они издают во время работы.Вентилятор прогоняет большие объемы воздуха через ребра радиатора и этим обеспечивается нормальный тепловой режим процессора. Для определения направления потока воздуха нет необходимости подключать кулер к питанию. Лопатки крыльчатки будут слегка вогнуты со стороны, где выход потока воздуха. Иногда корпус кулера маркируется стрелками, указывающими вращения крыльчатки и направление потока воздуха. Как и в любом механическом устройстве, трущиеся детали кулера (подшипники качения, скольжения) вовремя нужно смазывать машинным маслом. В качестве смазки запрещается использовать растительные масла (оливковое, подсолнечное и др.). Через некоторое время такое масло засыхает, и даже разобрать кулер станет невозможно.
О недостаточном количестве смазки вы узнаете по постепенно возрастающему акустическому шуму от кулера.
Если эту профилактику вовремя не сделать, то подшипники интенсивно изнашиваются, и понадобится установка нового кулера.
Contents
Рассмотрим основные составляющие кулера
Радиатор распределяет тепло охлаждаемого объекта (процессора) в окружающую среду. Поэтому он должен иметь непосредственный физический контакт с охлаждаемым объектом. Для процесса передачи тепла от процессора к радиатору, площадь контакта должна быть как можно больше. Сторона радиатора, прилегающая к процессору, именуется подошвой (основанием). От ядра тепло проходит к основанию, затем распределяется по всей площади радиатора и рассеивается.
Для изготовления радиаторов кулеров применяют разные материалы.
- Алюминий обладает хорошими тепловыми характеристиками, легкий вес и относительно дешево стоит.
- Медь намного лучше, чем алюминий проводит тепло, но дороже стоит и имеет большой вес (такие модели весят около 1 кг).
- Некоторые радиаторы делают, комбинируя медные и алюминиевые пластины.
Вентиляторы делятся на два типа: радиальные и осевые
Осевые вентиляторы наиболее распространены из-за небольших размеров и хороших показателей производительность/шум. Осевой вентилятор – это обычный вентилятор с пропеллером. Поток воздуха в нём направлен вдоль оси вращения.
В радиальных вентиляторах (бловерах) воздушный поток направлен под углом 90 градусов к оси мотора. В радиальных вентиляторах вместо пропеллера с лопастями крутятся барабаны (крыльчатки). Такой тип вентиляторов требует моторов большей мощности. Поэтому бловеры больше по размерам и дороже стоят. Но радиальные вентиляторы имеют свои преимущества. Воздушный поток в них обладает большей скоростью, меньшей турбулёнтностью и более равномерен.
Вентиляторы еще классифицируют по способу подключения, конструкции подшипников и размерам.
В маркировке вентилятора есть информация о подшипниках:
- Sleeve – подшипник скольжения.
Подшипник скольжения представляют собой просто подушку из масла и скользящих материалов. Эти подшипники быстро изнашиваются. Единственное их достоинство – низкая стоимость.
- Ball – подшипник качения.
Шариковые подшипники (Ball) более надежны , долговечны, и поэтому в основном они используются для современных кулеров. Это подшипники, состоящие из двух радиальных колец, между которыми расположены мелкие шарики.
Наиболее распространенными размерами вентиляторов являются: 60х60х25, 50х50х10, 45х45х10.
Вентиляторы, по способу подключения разделяют на SMART ( подключение через MOLEX Connector) и обычные (подключение через PC-plug коннектор ).
Важным параметром вентилятора является уровень производимого им шума. В документации на кулер он обязательно указывается. Для нормальной работы такой шум не должен быть выше 25 дБ.
Другой важной характеристикой вентилятора является потребляемая мощность. Обычно она составляет 0.
8 -1.6 Вт.Частота вращения лопастей – так же является важным параметром. Этот параметр показывает количество оборотов в минуту (Об/мин.). Чем больше этот параметр, тем больше перегоняется воздуха в минуту, но и больше производится шума. В документации указывается количество воздуха, перегоняемого за минуту (CFM). Для питания всех компьютерных вентиляторов используется постоянный ток.
Установка кулера на процессор
Процесс установки кулер на процессор очень простой, если все проделать аккуратно и без спешки. Устанавливать кулер на процессор желательно до установки материнской платы в корпус. А для дополнительного удобства и безопасности рекомендуется устанавливать кулер на коробке подходящих размеров, например, от материнской платы. Если у вас куплен процессор в коробке (box- версия вместе с кулером), то посмотрев на подошву кулера, вы увидите там тонкий слой специального материала – термоинтерфейс. Он устанавливается производителем кулера.
При покупке кулера отдельно от процессора, необходимо купить термопасту (КПТ-8, АЛСИЛ).
Один тюбик пасты хватает на несколько установок кулера.Рассмотрим установку кулера для сокета 754, 939, AM2
- Переверните куллер и посмотрите, есть ли на нем нанесенный производителем термоинтерфейс. Если есть, то можно перейти к 3 пункту. Если у вас кулер без термоинтерфейса и с защитной пленкой, то необходимо снять её.
Снимаем защитную пленку
- Возьмите термопасту. Осторожно выдавите пасту, чтобы распределить ее равномерным слоем по всей контактной площадке процессора. Учитывайте тот факт, что когда кулер будет установлен, паста от давления размажется по всей поверхности, и поэтому нет необходимости наносить ее толстым слоем. Чтобы кулер мог плотнее прижаться к контактной площадке процессора, наносите термопасту очень тонким слоем. Толстый слой ухудшит отведение тепла (у пасты теплопроводность хуже, чем у металла).
Наносим термопасту на процессор
Куском пластика равномерно распределите пасту по всей поверхности.
Если немного попадет на края или за них, то это не страшно.Наносим термопасту на процессор
- Осторожно установите кулер в процессорное гнездо. Устанавливать нужно без перекосов и сдвигов. Когда вы поставите кулер на кристалл – не снимайте и не наклоняйте его, не давите и не вращайте. Снятие и движения кулера на намазанном пастой кристалле могут вызвать появления не заполненных пастой областей. В дальнейшем это может привести к нестабильности системы и локальному перегреву. Если вы решили снять кулер после установки, то обязательно распределите пасту по кристаллу заново.
- Когда вы установите кулер на процессор, то нужно закрепить его.
Устанавливаем кулер
Сначала зацепите скобу за выступ сокета с края, где нет пластикового рычага. После проделайте это действие с того края, где расположен рычаг.- Поверните рычаг и зафиксируйте его.
- Посмотрите, чтобы не было перекосов, и проверьте надежность крепления. Если таковые обнаружите, то откройте рычаг крепления кулера и устраните перекос. После этого закрепите кулер снова.
- Подключите разъем питания кулера в гнездо питания на материнской плате. Такой разъем обычно обозначается CPU_FAN. Для работы кулера необходимо на его обмотки подать напряжение постоянного тока 12В.
После этого закрепите кулер снова.Материнская плата
Кроме этого есть и другие варианты закрепления кулера.Вставляющиеся кулеры
Для установки таких кулеров нужно каждую ножку кулера вставить в соответствующее отверстие на материнской плате и прижать до характерного щелчка.
установка кулера на процессор
При повороте головки ножки против часовой стрелки на девяносто градусов разблокировывается пружина, и кулер легко снимается.Нажимаем до счилчка
Винтовое крепление кулеров
В кулерах Intel есть проблема повышенной нагрузки, прикладываемой на четыре точки крепления к материнской плате. Некоторыми производителями используется специальная крепёжная пластина, закрепленная на обратной стороне материнской платы для распределения нагрузки.
В этом случае кулеры приходится устанавливать с помощью винтов.
Винтовые крпления
Такие кулеры можно устанавливать только до закрепления платы в корпусе, поскольку крепёжная пластина устанавливается на обратной стороне материнской платы. Пластину нужно устанавливать правильной стороной, а то можно закоротить контакты.Пример установки кулера на процессор:
Выбор кулера
По функциональному назначению кулеры не отличаются, их отличие состоит только в производительности и способе крепления к радиатору. Производительность кулера напрямую зависит от скорости вращения и диаметра крыльчатки. Скорость вращения всех кулеров мало различается и равна около 5000 об/мин. Поэтому, если выбирать кулер для замены, то можно ориентироваться только по диаметру крыльчатки. Он должен быть такой же или большего размера.
Процессоры разного производства нагреваются по-разному. К примеру, изделия от AMD будут греться сильнее изделий от Intel. Поэтому чем сильнее греется процессор, тем мощнее кулер требуется для его охлаждения.
Основной массе процессоров вполне достаточно кулера, поставляемого в комплекте. В некоторых случаях, к примеру, если процессор вышел из строя или был куплен без вентилятора, придется выбирать кулер отдельно.
Выделим основные требования, каким должен быть кулер для процессора:
- низкое термическое сопротивление и обеспечение достаточного охлаждения.
- хорошая совместимость кулера. Он должен ставиться на как можно большее число типов процессоров.
- хорошее крепление кулера. Он должен легко ставиться и легко сниматься.
- должен обеспечивать достаточное охлаждение микросхем кэша.
- должен быть износостойким.
- при работе не должно производиться никакой вибрации.
- большие кулеры должны по габаритам помещаться на все известные материнские платы.
В любом случае, хороший кулер тот, который хорошо справляется с охлаждением процессора. Наиболее известны следующие марки кулеров: AAVID, Zalman, ElanVital, AVC, TennMax.

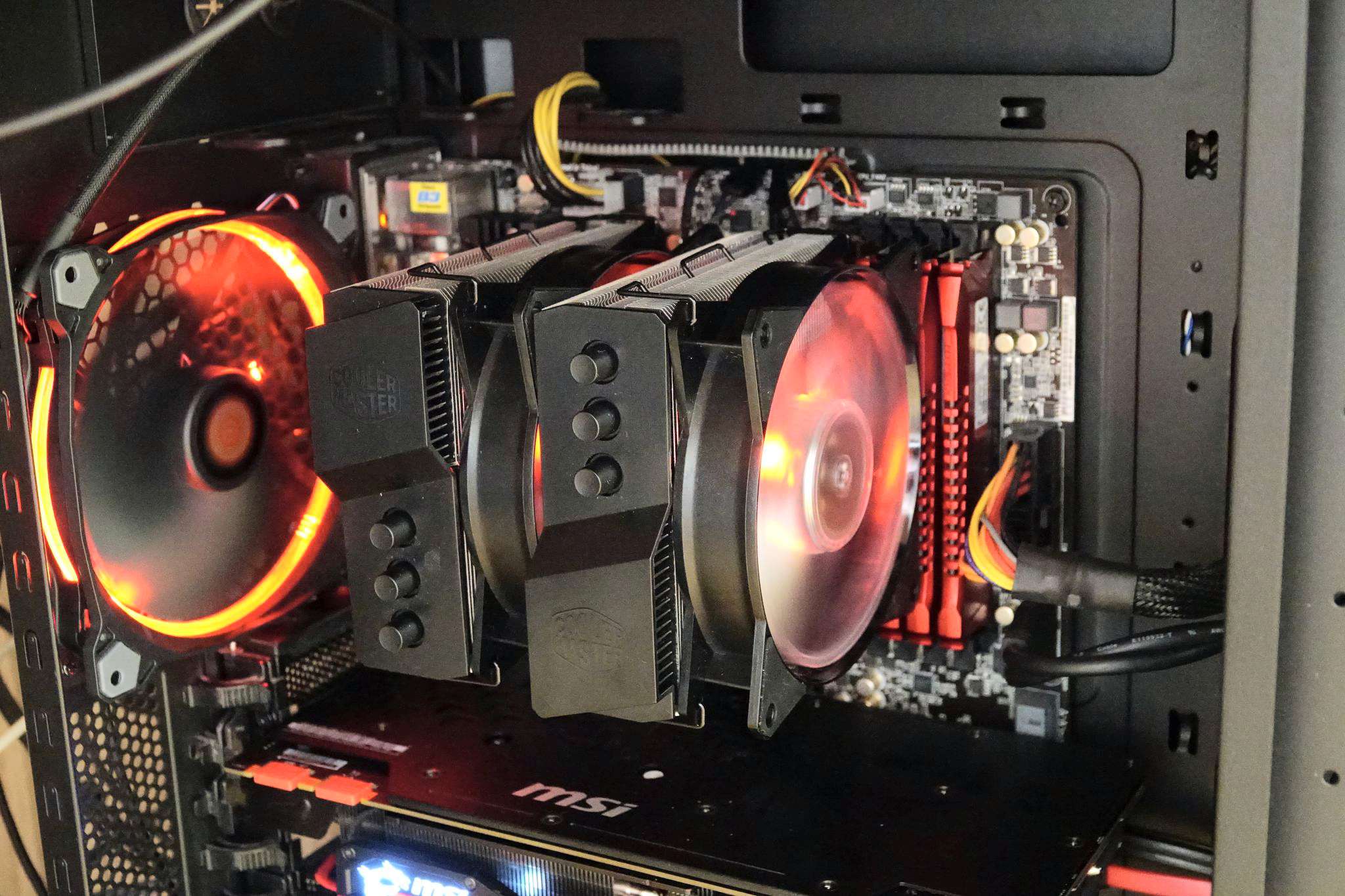

Кулеры для процессоров
Рассмотрим популярныекулеры CPU, совместимые с современными сокетами.
Характеристики кулера
Akasa Venom Voodoo
Akasa Venom Voodoo
В Venom Voodoo добавлено два вентилятора. Можно контролировать их скорость с помощью сплитера PWM через разъём материнской платы. Комплект поставки кулера позволяет проводить установку и на более ранние платформы. В верхней части кулера Venom Voodoo расположена сетка. На охлаждение она не влияет, и сделана просто с учетом дизайна.Akasa Venom Voodoo
Кулер Akasa имеет достаточно эффективный дизайн. На нем расположены шесть тепловых трубок в шахматном порядке, быстро отводящие тепло от процессора. Установочный набор Akasa включает все необходимое для установки на разные платформы, от сокета AMD AM2 до Intel LGA 2011.Крепеления для Akasa
Специальные стойки Akasa вкручиваются во встроенную опорную планку, расположенную на сокете LGA 2011. Процесс установки проходит быстро и легко.
Слот lga
Слот lga
Втягивающий вентилятор устанавливается на вогнутой стороне радиатора, а с другой стороны ставится выпускной.Самый лучший кулер
Arctic Cooling Freezer i30
Компания AC работает на рынке недорогого оборудования и поддерживает всего нескольких интерфейсов, что дает возможность держать приемлемую цену. В комплекте идут два крепёжных набора для сокетов LGA 2011 и LGA 1155/1156. Есть также дополнительный крепёжный набор, позволяющий прикрутить верхнюю скобу непосредственно к интерфейсу LGA 2011.
Arctic Cooling Freezer i30
Для уменьшения стоимости, в этой модели использовано всего четыре тепловых трубки с одним вентилятором, расположенным на большом охлаждающем радиаторе. Тепловые трубки установлены вплотную друг к другу для увеличения площади контакта и уменьшения зазоров.Установочной комплект этой модели очень прост и не поддерживает LGA 1366, только для сокетов LGA 2011 и LGA 1155/1156.
Перед тем, как установить две переходные скобы кулера Freezer i30 устанавливают металлические прокладки на специально встроенные в опорную пластину сокета LGA 2011 позиции для болтов.
На крестовые скобы нужно прикрутить переходную планку с помощью двух коротких винтов.Arctic Cooling Freezer i30
Для завершения установки кулера нужно прикрепить вентилятор к радиатору и подключить питание.Arctic Cooling Freezer
CoolerMaster Hyper 212 Evo
CoolerMaster Hyper 212 Evo
Комплект кулера Hyper 212 Evo включает: небольшой тюбик термопасты, установочную скобу для LGA 2011 и кулер. Конструкция Hyper 212 Evo включает четыре тепловые трубки.кулера Hyper 212
Тепловые трубки, контактирующие с процессором, расположены максимально близко друг с другом. Такая технология называется Continuous Direct Contact. Основание хорошо отшлифовано. Установочная скоба складная, что дает хороший доступ между рёбрами радиатора и основанием. Разложенную скобе необходимо просто вкрутить в встроенную пластину LGA 2011. Кулер фиксируется стальным штифтом на верхней пластине.Continuous Direct Contact
Вентилятор устанавливается на радиатор и подключается к плате.
Continuous Direct Contact
Coolink Corator DS
Coolink Corator DS
Стоимость Corator DS позволил снизить минимальный установочный набор, только для LGA 2011. Но на установочных скобах есть три отверстия, и значит кулер может поддерживать меньшие интерфейсы процессора.Вентилятор расположен в середине кулера
Кулер имеет полусплющенные трубки, расположенные под однородным куском меди.
Радиатор
При установке сначала в опорную пластину необходимо вкрутить болты-подставки, а на них установить крестовые установочные скобы и зажать сверху гайками. Заводская скоба прикручивается на крестовые скобы из набора.Установка радиатора на материнскую плату
Вентилятор нужно установить между двумя радиаторами и подключить питание с платы.Установка радиатора на материнскую плату
Corsair A70
Corsair A70
В этом кулере двумя вентиляторами создается система “тяни-толкай”. Corsair добавила сплиттер для подключения их в один разъём питания на плате.
Вентиляторы не поддерживают регулировку ШИМ (PWM) и контроль скорости осуществляется через прошивку.Радиатор Corsair A70 с одной стороны имеет вогнутую форму, чтобы улучшить выход воздуха из центра. Тепловые трубки разделяются слоем алюминия, из которого изготовлена основа.
Corsair A70
При установке для интерфейсов AMD использована защёлкивающаяся скоба. В этом кулере крепёжные винты прикручиваются изнутри основы A70. Опорная панель и скоба кулера стянуты с помощью гаек и винтов.интерфейс AMD
Для завершения установки необходимо установить вентиляторы и подключить питание.интерфейс AMD
Enermax ETS-T40
Enermax ETS-T40
В ETS-T40 добавлена алюминиевая полоса на вентилятор. Это является преимуществом среди кулеров с равной производительностью.
Установочный набор предназначен для платформ AMD и Intel. Набор болтов не требует наличия опорной планки сокета LGA 2011. Рёбра радиатора поддерживают систему “тяни-толкай” из двух вентиляторов, для этого есть второй набор зажимов. Основание ETS-T40 сделано по технологии прямого контакта.
ETS-T40
LGA 2011
Gelid GX-7
Gelid GX-7
GX-7 поддерживает два вентилятора. Поддерживаются интерфейсы Intel, AM2, AM3 и AM3+ от AMD. Можно самим выбрать направление воздушного потока, повернув кулер GX-7 на 90°.Вогнутая форма лицевой стороны кулера создает направление воздуха в центр радиатора. Лопасти вентилятора подсвечены светодиодами, хотя сама рама не прозрачная.
Крепление для Gelid GX-7
Для обеспечения оптимального контакта с процессором, основа была выполнена в виде матового, тщательно обработанного, медного блока.Чтобы обеспечить поддержку двух вентиляторов была уменьшена центральную часть радиатора, что снизило охлаждаемую поверхность. Пришлось добавить пятую тепловую трубку.
Кулер для Gelid GX-7
SilenX EFZ-120HA5
SilenX EFZ-120HA5
SilenX обеспечивает сборщиков самым тихим охлаждением. Установочный набор обеспечивает поддержку сокетов AMD AM2/3 и Intel LGA.
Второй набор винтов дает возможность установить скобу для LGA 1366 на встроенной опорной планке LGA 2011.Наличие в наборе EFZ-120HA5 установочных резиновых штифтов дает возможность собрать конфигурацию “тяни-толкай” с помощью двух вентиляторов. Но в комплекте поставляется только один вентилятор, имеющий диаметр 120 мм. Три тепловых трубки располагаются V-образно, что необходимо для выведения большего количества воздуха через центр радиатора.
Радиатор для SilenX EFZ-120HA5
Установочный набор SilenX содержит скобу, подходящую ко всем популярным сокетам(от AMD Socket 939 до AM3+, от LGA 775 до 2011), базовую планку, поддерживающую большинство распространенных интерфейсов (кроме LGA 2011), набор установочных винтов для LGA 2011.Кулер для SilenX EFZ-120HA5
В установке этой модели сложнее всего установить вентилятор. Сначала проталкиваются четыре резиновых T-образных кнопки в специальные отверстия на вентиляторе, расположенные с обратной стороны.
После чего нужно чтобы верхушка кнопки проскользнула в ложбинки радиатора.Xigmatek Venus XP-SD1266
Xigmatek Venus XP-SD1266
Xigmatek Venus обеспечивает поддержку все последних интерфейсов процессоров Intel и AMD. В этой модели слегка увеличен радиатор и он укомплектован 120-ти миллиметровым вентилятором, обеспечивая высокопроизводительное охлаждение по доступной цене. Данная модель на платформе AMD создает корректное направление воздушного потока. В наборе есть специальные болты для поддержки сокета LGA 2011.В Xigmatek используется прозрачная рама со светодиодами, которые хорошо подсвечивают корпус. Можно настраивать степень освещения. В кулере используется шесть тепловых трубок.
Радиатор для Xigmatek Venus XP-SD1266
Комбинация малого размера и хорошей теплоёмкости являются отличным вариантом для небольших по размеру систем. В установочном наборе Xigmatek скобы маркируются для Intel и AMD. Хотя скобы AMD имеют отверстия также для интерфейса Intel. Для вентилятора в качестве крепежа Xigmatek используются резиновые кнопки.
Кулер для Xigmatek Venus XP-SD1266
ПредыдущаяКомандная строкаОбзор видеокарт
СледующаяWindowsРазгон видеокарты nvidia
Как установить процессорный кулер: руководство для начинающих
Автор Картик Айер и Мэтью Коннацер
ОбновленоУстановка процессорного кулера — один из самых важных шагов в процессе сборки ПК. Вот руководство, объясняющее, как это сделать.
Установка ЦП на материнскую плату — это лишь часть процесса сборки ПК, и, к счастью, одна из самых простых частей. Следующим шагом будет установка кулера для поддержания тепловой мощности процессора. Независимо от процессора — будь то чип начального уровня или лучший процессор на рынке — установка кулера обязательна. Невыполнение этого требования или его некачественная установка приведет к чрезвычайно высокой температуре процессора, и ваша система выключится еще до того, как вы войдете в операционную систему. В этом руководстве мы проведем вас через этапы процесса, чтобы научить вас, как установить процессорный кулер.
Прежде чем мы начнем, стоит отметить, что существует два типа процессорных кулеров: воздушные кулеры и жидкостные кулеры. Установка воздушного кулера обычно проще, чем установка жидкостного охлаждения для вашего ПК, но ниже мы проведем вас через шаги, необходимые для установки обоих типов.
Предварительные требования
- Термопаста: В настоящее время многие процессорные кулеры поставляются с предустановленной термопастой, но лучше иметь собственный шприц с термопастой. Не устанавливайте второй слой термопасты на процессор, если у вас есть предустановленный слой пасты.
- Инструменты: Для этой установки вам понадобится крестовая отвертка. Многие воздушные кулеры могут быть установлены без каких-либо инструментов или поставляться с собственными инструментами, но лучше всего иметь свой собственный, чтобы установить более качественные воздушные и жидкостные кулеры, открыть корпус ПК и многое другое.
Как установить воздушный кулер
Когда речь идет о воздушном кулере процессора, вы, по сути, смотрите на радиатор и пару вентиляторов в зависимости от размера кулера. Лучшие вентиляторные кулеры, в том числе Noctua NH-D15, оснащены массивным радиатором и двумя вентиляторами для перемещения воздуха через радиатор.
Но независимо от размера кулера и количества вентиляторов общий процесс остается одним и тем же.
Первое, что вам нужно сделать, это достать нужный кронштейн для установки кулера. Сокет материнской платы определяет, какие кулеры совместимы. Например, процессоры Intel Alder Lake и Raptor Lake используют сокет LGA 1700, а чипы AMD Ryzen серии 7000 используют сокет AM5. Почти все производители процессорных кулеров комплектуют кронштейны для ваших соответствующих чипов или могут предлагать разные версии кулеров с разными кронштейнами.
Описанные ниже действия не требуются для штатных кулеров, поскольку они предназначены для работы с ЦП, входящим в комплект поставки.
- Установите заднюю пластину на материнскую плату, которая находится на задней стороне материнской платы и имеет отверстия для винтов, необходимые для кулера. Вы можете установить его с помощью , удерживая заднюю пластину на месте и закрепляя ее, установив стойки спереди.
- При необходимости нанесите термопасту .
- Помните, если на вашем процессорном кулере уже есть термопаста, нет необходимости наносить еще один слой. Если вы устанавливаете новый слой кулера, вы можете ознакомиться с нашим руководством по нанесению термопасты.
- Выровняйте кулер ЦП , удерживая его сверху ЦП и аккуратно совместив кулер с отверстиями на плате или стойками, которые мы установили ранее.
- В зависимости от сложности кулера вам, возможно, придется снять вентиляторы с радиатора, чтобы выровнять и правильно установить его. Однако, прежде чем снимать вентиляторы, нужно отметить, как они были установлены, чтобы можно было правильно их переустановить.
- Закрепите кулер ЦП, используя Х-образный шаблон, постепенно затягивая винты на кулере. Вы будете прокладывать себе путь через винты по диагонали, то есть используйте винт, который находится по диагонали напротив первого, вместо того, чтобы обходить процессор по квадратной схеме. Это помогает создать равномерное давление на встроенный теплораспределитель ЦП (или IHS), что упрощает установку, а также способствует равномерному распределению термопасты.
- Если вам никогда не приходилось снимать вентиляторы перед началом установки, последним шагом в случае воздухоохладителей является установка вентиляторов на радиатор . Возможно, вам придется обратиться к руководству по эксплуатации кулера, чтобы узнать, как крепятся вентиляторы.
- Этот шаг очень важен, потому что переустановка вентиляторов в неправильном направлении может привести к очень плохим тепловым характеристикам. Если у вас несколько вентиляторов, убедитесь, что они тянут и выталкивают воздух в одном направлении.
Как установить жидкостный кулер
Установка жидкостного кулера ЦП немного сложнее и включает в себя несколько дополнительных шагов. В этом руководстве мы покажем вам, как установить жидкостный кулер «все в одном» (AIO). Жидкостные кулеры AIO представляют собой жидкостные кулеры замкнутого цикла с водяным блоком ЦП, трубами, радиатором и от одного до трех вентиляторов. Можно изготовить и установить собственный жидкостный охладитель по индивидуальному заказу, но это выходит за рамки данного руководства для начинающих.
Для этого руководства мы устанавливаем высококачественный AIO с 360-мм радиатором, но процесс остается одинаковым для всех размеров, включая меньший 120-мм блок.
- Подберите правильный кронштейн для кулера, соответствующий сокету процессора, установите заднюю панель и установите водяной блок, аналогично тому, что мы делаем с воздушным компрессором
- Возможно, вам придется установить вентиляторы для радиатора. Вы можете установить вентиляторы на самом радиаторе или установить их отдельно на корпус в зависимости от того, сколько у вас места.
- Установите радиатор либо спереди с трубками внизу, либо сверху корпуса. Идея состоит в том, чтобы направить свежий воздух через радиатор, чтобы отвести от него тепло.
- Убедитесь, что корпус вашего ПК готов для установки кулера и имеет достаточно места для его установки.
- Закрепите радиатор и вентиляторы на корпусе с помощью длинных винтов , поставляемых в комплекте с кулером. Убедитесь, что трубы охлаждающей жидкости свободно перемещаются и не соприкасаются с другими компонентами, особенно с корпусными вентиляторами.
Убедитесь, что трубы охлаждающей жидкости свободно перемещаются и не соприкасаются с другими компонентами, особенно с корпусными вентиляторами.Подключите все к источнику питания
Когда все подключено, нужно убедиться, что все подключено. Для воздушных кулеров процессора вам просто нужно убедиться, что все вентиляторы подключены, но для жидкостных кулеров также требуется подключенный насос. Обычно на материнской плате есть специальный разъем для вентиляторов для насосов. В зависимости от количества вентиляторов вам, возможно, придется использовать контроллер, чтобы упростить управление соединениями. Мы рекомендуем ознакомиться как с кулером ЦП, так и с руководством по материнской плате, чтобы найти правильные разъемы для их подключения, поскольку шаги меняются в зависимости от кулера.
Таким образом, вы успешно установили процессорный кулер для своей сборки. Выбор лучшего процессорного кулера для вашей сборки чрезвычайно важен. Существует множество процессорных кулеров на выбор, поэтому обязательно выберите тот, который подходит для вашей сборки.
Штатных кулеров в комплекте с процессором более чем достаточно, чтобы поддерживать тепловую мощность процессоров при штатных настройках. При этом мы рекомендуем перейти на более качественный сторонний кулер, если вы планируете разгонять процессор. Удачи!
Подписывайтесь на нашу новостную рассылку
Похожие темы
- Компьютеры
- Учебники по информатике
- шт
- Процессорный кулер
Об авторах
Неувядаемый автор в XDA Developers предлагает обзоры, руководства по покупке, предложения и многое другое для смартфонов, которые вам небезразличны. У меня более шести лет опыта в освещении смартфонов и сопутствующих товаров.
До прихода в XDA Developers я был старшим обозревателем в Digit, популярном техническом журнале в Индии. У меня нездоровые отношения с играми, так что вы либо заметите, как я кричу на свои мониторы, играя в онлайн-шутер, либо просто бездельничаю в ролевой игре с открытым миром в свободное время.
Мэтью — автор аппаратного обеспечения для ПК в XDA, ранее он писал для Digital Trends, Tom’s Hardware и других изданий с 2018 года. В основном его интересует трехсторонняя борьба между AMD, Intel и Nvidia в области ПК и серверов. Он также имеет степень в области истории и лингвистики.
Как установить кулер ЦП
Теперь, когда вы установили ЦП, следующим логическим шагом при сборке ПК будет установка кулера ЦП. Итак, давайте сделаем это.
Эти незаменимые охладители микросхем имеют разную степень научно-фантастического дизайна, начиная от простых комбинаций вентиляторов и радиаторов — воздухоохладителей, если использовать их настоящее название, — до математических трубопроводов жидкостных охладителей с «открытым контуром».
Для вашей первой сборки ПК не беспокойтесь о создании системы с открытым циклом; Я знаю, что это руководство предназначено для того, чтобы проинформировать вас, но на данный момент знаний о сантехнике больше, чем вам нужно. Вместо этого вы можете просто соединить свой ЦП либо с простым воздушным кулером, либо с более мощным, но все же относительно простым в установке универсальным жидкостным кулером «замкнутого цикла».
Смотрите на YouTube
Для подробного сравнения этих двух типов вы всегда можете прочитать наше руководство по жидкостному и воздушному охлаждению, но вкратце: воздушные охладители проще, дешевле и достаточно эффективны, чтобы охлаждать все, кроме самых горячих из горячих. чипы на штатных скоростях. Жидкостные кулеры AIO дороже и имеют немного более сложный процесс установки, но они более эффективны для снижения температуры на высокопроизводительных и разогнанных процессорах. Они также часто тише, чем воздухоохладители, и по-прежнему не так сложны в установке и обслуживании, как системы с открытым контуром.
В этом руководстве рассказывается, как устанавливать как воздушные, так и жидкостные кулеры «все в одном», хотя, пожалуйста, простите за некоторую осторожность, так как разные производители используют немного отличающиеся системы крепления для своих кулеров, и попытка охватить их все будет непостижимым беспорядком. Тем не менее, я могу дать вам общие пошаговые инструкции, и если вы когда-либо не уверены в конкретной детали, вы всегда можете проверить руководство своего кулера.
Как и в случае с установкой самого ЦП, установка кулера ЦП на материнскую плату проще, когда мобильное устройство находится вне корпуса, хотя кулеры AIO в конечном итоге потребуют, чтобы вы прикрепили вентиляторы и радиатор к корпусу вашего ПК. Убедитесь, что ваш тюбик термопасты также готов, и прочитайте раздел о термопасте ниже, если вы еще не знакомы с тем, как работает этот теплообмен. В противном случае используйте эти ссылки для перехода к соответствующему разделу:
- Как установить процессорный воздушный кулер
- Как установить жидкостный кулер ЦП
Термопаста: как это работает и сколько использовать
Если вы просто прижмете кулер к процессору голым металлом, он не будет поглощать столько тепла, сколько необходимо: крошечные зазоры между ними не позволят правильно проводимость.
Однако добавьте немного высокопроводящей термопасты между ними, и тепло от процессора будет намного легче проходить к кулеру, который в конечном итоге рассеивает его.
К сожалению, термопаста имеет репутацию, возможно, не совсем незаслуженную, проблемы при сборке ПК. Применяйте слишком мало, и от процессора к кулеру будет передаваться недостаточно тепла, что приведет к перегреву. Нанесите слишком много, и он будет просачиваться по всему сокету вашей материнской платы, изолируя процессор, а не облегчая теплопередачу. Ааааа вызывает перегрев.
Да, правильно подобрать термопасту важно, хотя это и не такой точный с научной точки зрения процесс, как его изображают страшилки. Вам просто нужно нанести достаточное количество краски, чтобы сформировать тонкий ровный слой на верхней части процессора — представьте, что это один слой краски. На чипах Intel, которые подходят для сокетов LGA 1151 или LGA 1200, это составляет примерно небольшую каплю пасты размером с горошину, в то время как для более крупных чипов AMD Ryzen требуется капля размером чуть больше горошины.
Процессоры Intel LGA 1700 выше, чем чипы 10-го и 11-го поколений, поэтому также могут быть немного больше. Вот так:
Многие процессорные кулеры поставляются с термопастой, предварительно нанесенной на контактную пластину, хотя я думаю, что стоит научиться наносить ее на процессор самостоятельно. Во-первых, по моему опыту, количества предварительно нанесенной пасты редко бывает достаточно, чтобы покрыть весь чип, особенно если это более крупная модель, такая как процессоры Intel 12-го или 13-го поколения. Во-вторых, если вы по какой-либо причине снимете кулер — будь то неудачная попытка установки или апгрейд через несколько лет — вам все равно придется наносить новую пасту. Никогда не используйте повторно пасту, которая уже была зажата между процессором и кулером, так как их разделение оставляет пасту с поврежденной текстурой, что не позволяет вам восстановить идеально ровный, воздухонепроницаемый слой, который вы хотите.
Как установить воздушный кулер ЦП
Воздушные кулеры идеально подходят для начинающих, компактных и/или малобюджетных сборок.
Мощность охлаждения не будет соответствовать качественному AIO, но по-прежнему будет комфортно управлять подавляющим большинством процессоров, и при установке нужно беспокоиться о гораздо меньшем количестве кабелей и компонентов.
Шаг 1: Проверьте, поставляется ли ваш кулер с монтажной задней пластиной или он предназначен для непосредственного крепления к паре фиксирующих зажимов вокруг разъема ЦП на материнской плате. В большинстве современных процессорных кулеров, в том числе в некоторых штатных кулерах, таких как AMD Wraith Stealth, используются задние пластины. Если у вас они есть и на материнской плате есть эти удерживающие зажимы, снимите их с помощью отвертки.
Если вашему кулеру не нужны эти зажимы, оставьте их и перейдите к шагу 3.
Шаг 2: Соберите заднюю панель воздухоохладителя; это то, за что будет держаться основной кулер после его установки. Заднюю панель, скорее всего, нужно будет отрегулировать в соответствии с типом сокета материнской платы, но в итоге у вас должно получиться четыре винта (или выступающие отверстия для винтов), которые совмещаются с четырьмя предварительно вырезанными отверстиями вокруг сокета материнской платы.
Прижмите заднюю пластину к задней части сокета так, чтобы ее выступы оказались на другой стороне, затем положите материнскую плату на ровную поверхность.
Шаг 3: Пришло время нанести термопасту на процессор, но как лучше всего это сделать? Некоторые говорят, что вы должны бросить ложку на чип, а не использовать кусок карты или пластика, чтобы намазать его на процессор, как масло на тост. Другие советуют нарисовать X-образный узор двумя тонкими линиями пасты. Я думаю, чтобы получить однородный, надежный слой, вы должны выдавить каплю на чип (см. выше, насколько большим он должен быть для вашего процессора) и использовать вес самого кулера, чтобы распределить пасту красиво и равномерно. . А пока просто добавьте эту каплю в середину вашего процессора.
Если на вашем кулере предварительно нанесена термопаста, я бы даже посоветовал вытереть ее бумажным полотенцем и нанести вручную. Предварительно установленные исправления редко охватывают весь ЦП, и идеальным является полное покрытие.
Шаг 4: Вот где процесс установки действительно отличается, в зависимости от кулера. Некоторые кулеры имеют четыре пружинных винта, которые входят прямо в отверстия для винтов на задней панели; другие могут иметь металлические петли, которые крепятся к вышеупомянутым удерживающим зажимам. Для обоих этих типов просто выровняйте их, осторожно нажмите на кулер, чтобы он распределил термопасту из центра, затем закрепите его на соответствующем монтажном механизме. Если ваш кулер имеет четыре винта, поворачивайте их только частично, по одному, повторяя это до тех пор, пока они не будут полностью затянуты — это обеспечит более равномерное давление на термопасту.
Для других кулеров вам может понадобиться сначала прикрутить набор стоек к выступам задней панели, как показано на этих рисунках, а затем, возможно, установить пару монтажных стояков поверх них. Просто следуйте инструкциям, если вы не уверены, но в конечном итоге у вас должно быть средство для крепления кулера к материнской плате. Снова опустите его на термопасту и равномерно затяните все крепежные винты. Если вы обнаружите, что вентилятор кулера мешает каким-либо винтам, вы сможете отсоединить его от радиатора, чтобы прикрепить его позже, когда закончите. Не забывайте ориентировать вентилятор так, чтобы он дул в сторону левой стороны материнской платы — это поможет обеспечить направление горячего воздуха к задней части вашего будущего ПК, откуда его сможет выкачивать вытяжной вентилятор.
Шаг 5: К этому моменту у вас должен быть полностью смонтированный процессорный кулер с, предположительно, соответствующим образом распределенным слоем пасты между ним и процессором. Все, что осталось сделать, это подключить вентилятор к материнской плате, поэтому возьмите кабель вентилятора и подключите его к 4-контактному разъему CPU_FAN на материнской плате. Обычно он находится вдоль верхнего края платы или рядом с разъемом ЦП ниже.
Установка жидкостного охлаждения ЦП
Жидкостные кулеры (также называемые водяными кулерами) представляют собой высокопроизводительное, но относительно удобное промежуточное звено между простыми воздушными кулерами и сложными системами охлаждения с разомкнутым контуром.
Здесь нет ни труб, которые нужно было бы резать вручную, ни бачков с охлаждающей жидкостью, чтобы уместиться: только помпа, соединенная двумя гибкими трубками с радиатором, и от одного до трех вентиляторов.
Тем не менее, установка жидкостного охладителя «все в одном» требует больше усилий, чем установка воздушного охладителя. На самом деле вам, вероятно, следует держать эту вкладку открытой, потому что весь процесс установки происходит как до, так и после установки материнской платы в корпус вашего ПК.
Шаг 1: Проверьте, использует ли ваш кулер заднюю панель для крепления помпы или, если он предназначен для сокета AMD, используются ли удерживающие зажимы материнской платы. Если используется задняя пластина, соберите ее в соответствии с прилагаемыми инструкциями и снимите удерживающие зажимы с помощью отвертки. На материнских платах Intel нет этих зажимов, поэтому просто соберите заднюю панель, если вы делаете сборку на базе Intel.
Помните: отверстия для винтов по углам задней панели должны совпадать с четырьмя пустыми отверстиями на материнской плате, окружающими процессорный разъем.
Выровняйте их, вставьте гнезда для винтов в отверстия на панели, избегая очевидных грязных шуток, и положите материнскую плату на ровную поверхность.
Шаг 2: Установите прилагаемый монтажный кронштейн на насос охладителя, если нужный еще не установлен. Скорее всего, в коробке есть несколько кронштейнов для различных сокетов Intel и AMD, поэтому найдите подходящий и закрепите его на помпе. Опять же, точная техника для этого зависит от модели, но вам, вероятно, придется либо повернуть скобу на место, либо — если она разделена на две части — вставить их в фиксирующие пазы с обеих сторон помпы.
Шаг 3: Нанесите термопасту. Как и в случае с воздушными кулерами, я бы сказал, что лучший способ сделать это — сжать горошину до размера чуть больше горошины в центре процессора, поэтому, когда вы закрепляете насос на месте, он разбивается. паста равномерно поверх чипа.
Шаг 4: Кулеры, использующие систему удерживающих зажимов AMD, могут на этом этапе сразу защелкнуться на этих зажимах, достаточно затянуть винты с накатанной головкой, чтобы полностью зафиксировать насос на месте.
Другим кулерам потребуется дополнительная сборка монтажной системы, обычно включающая четыре стойки, прикрепленные к задней панели. В частности, биты, торчащие из этих четырех отверстий. Отсюда вы устанавливаете насос на ЦП с помощью винтов с накатанной головкой или устанавливаете набор стояков и вместо этого прикручиваете насос к нему. В любом случае, убедитесь, что насос держится ровно, когда вы прижимаете его к термопасте, и постепенно затягивайте все винты, чтобы вы оказывали равномерное давление снизу. Если вы полностью затяните винт в одном углу и полностью оставите противоположный угол незакрепленным, паста не будет растекаться так хорошо, как могла бы, а это некачественная паста .
Шаг 5: Из насоса должен выходить 3-контактный кабель; возьмите его и подключите к разъему CPU_OPT на материнской плате или, если он есть, к разъему AIO_PUMP. Не беспокойтесь о подключении 3-контактного разъема к 4-контактному разъему; последний будет иметь пластиковые ребра, показывающие, к каким трем из четырех контактов подключаться.
Теперь можно на время отложить установку кулера. Помпа должна быть надежно прикреплена к процессору и материнской плате — хорошо, если так, — но радиатор и вентиляторы все равно будут ослаблены. Мы хотим прикрепить их друг к другу и к корпусу ПК, но имеет смысл сделать это, когда материнская плата также находится внутри корпуса. И мы пока не хотим этого, так как мы все еще можем установить некоторые компоненты на плату вне корпуса, например, установить ОЗУ. Итак, оставьте эту страницу открытой, и увидимся на мгновение…
Шаг 6: Еще раз здравствуйте. К настоящему времени ваша материнская плата и блок питания должны быть установлены в вашем корпусе, а это означает, что все готово для продолжения установки жидкостного кулера. Первым делом нужно соединить шасси с вентилятором (вентиляторами) и радиатором.
То, как вы это сделаете, будет зависеть от того, где именно в корпусе вы все монтируете. Имейте в виду, что вентиляторы должны охлаждать радиатор, либо обдувая его холодным воздухом, либо отводя от него тепло, как выхлоп.
Поэтому, если вы хотите установить их рядом с передней частью корпуса, куда будет устремляться холодный воздух, вам нужно расположить вентиляторы между корпусом и радиатором, ориентируя их на всасывание воздуха спереди и нагнетание его назад поперек корпуса. вентилятор. Если вы размещаете радиатор рядом с задней частью корпуса, лучше расположить радиатор между вентиляторами и корпусом. Это гарантирует, что вентиляторы будут выталкивать горячий воздух из радиатора через вентиляционные отверстия корпуса. Не знаете, в каком направлении вентиляторы будут толкать/вытягивать воздух? Посмотрите на их боках на маленькую стрелку, которая указывает направление воздушного потока.
Иногда немного проще установить кулеры AIO с вентиляторами, действующими как выхлопные, так как вы можете использовать прилагаемые длинные винты, чтобы закрепить вентиляторы на радиаторе, когда они оба находятся снаружи корпуса. Затем переместите радиатор в монтажное положение на корпусе и с помощью меньших винтов и шайб закрепите его на корпусе.
Если вы используете вентиляторы в качестве воздухозаборников, вам потребуется использовать длинные винты, чтобы одновременно прикрепить вентиляторы и радиатор к корпусу. Сначала убедитесь, что все отверстия для винтов совмещены, а затем одной рукой держите радиатор, вентиляторы и корпус вместе — как неаппетитный сэндвич из металла и пластика. Затем другой рукой вкрутите первый винт в корпус, через вентилятор и в радиатор. Затяните его отверткой, и вам будет намного легче с остальными винтами.
Если вам повезет, в вашем корпусе могут быть съемные кронштейны для крепления вентилятора/радиатора, как на фото выше. Это не обязательно (очевидно, учитывая, как я только что описал, как установить кулер AIO без них), но тот факт, что они позволяют вам выполнять более сложную работу отверткой вне корпуса, прежде чем снова прикрепить все сразу с помощью всего одного или два винта с накатанной головкой, это определенный бонус.
Шаг 7: Я знаю, что это был долгий шаг, но мы почти закончили.
Вам просто нужно подключить оставшиеся кабели кулера, в основном разъем(ы) вентилятора. По крайней мере, один из них всегда должен подключаться к заголовку CPU_FAN на материнской плате, и если у вас несколько вентиляторов, лучше всего использовать разветвитель, чтобы подключить их все к одному и тому же заголовку. Если ваш кулер не включает сплиттер, заголовки SYS_FAN также будут работать, хотя CPU_FAN всегда будет требовать активного подключения для загрузки вашего ПК.
Многие жидкостные кулеры «все в одном» также имеют несколько других кабелей для включения таких функций, как RGB-подсветка или настраиваемые дисплеи помпы. Просмотрите их один за другим и убедитесь, что они все подключены, зная, что практически невозможно подключить их к неправильному разъему: например, кабели питания SATA могут подключаться только к разъемам питания SATA блока питания. Некоторым кулерам также может потребоваться подключение к разъему USB2 на материнской плате (эти разъемы обычно расположены вдоль нижнего края платы) или к разъемам 12 В/5 В RGB (обычно нижний край или правый край).
Краткое руководство по мониторам температуры процессора
Если вы следовали этому руководству — и не стесняйтесь представлять, как я нависаю над вами, как озлобленный директор, когда вы читаете это — у вашего процессора не должно быть никаких причин работать при каких-либо температурах, кроме здоровых .
Если вы просто хотите проверить температуру вашего процессора, есть несколько различных инструментов мониторинга, которые вы можете установить, как только ваш готовый ПК будет запущен и запущен. Например, Core Temp — это удобный, простой и легкий монитор, который показывает текущую температуру каждого отдельного ядра процессора сразу.
Для получения более подробной и широкой информации о компонентах вашего ПК хорошей альтернативой является HWMonitor. Это универсальный магазин для всех данных мониторинга, которые могут понадобиться начинающему компьютерщику: не только температура ядра процессора, но и напряжение, текущая тактовая частота, скорость вращения вентилятора, температура твердотельного накопителя, температура видеокарты и энергопотребление, а также многое другое.
