Что такое сила тока и зачем ее измерять

Сила электрического тока — это физическая величина, характеризующая интенсивность движения электрических зарядов в проводнике. Измеряется в амперах (А). Зачем нужно уметь измерять силу тока:

• Для определения энергопотребления электроприборов
• Для проверки исправности электрооборудования
• Для выявления утечек тока в электросети
• Для оценки состояния аккумуляторов и батарей
• Для расчета мощности и других параметров электроцепи

Измерение силы тока позволяет контролировать работу электрооборудования и предотвращать аварийные ситуации. Это важный навык для электриков, инженеров и домашних мастеров.

Подготовка мультиметра к измерению силы тока

Перед началом измерений необходимо правильно подготовить мультиметр:

1. Выберите режим измерения тока (обычно обозначается буквой A)
2. Установите предел измерения с запасом выше ожидаемого значения тока
3. Подключите черный щуп к гнезду COM
4. Подключите красный щуп к гнезду для измерения тока (обычно обозначено A или mA)
5. Для измерения больших токов (более 200 мА) используйте отдельное гнездо 10A или 20A
6. Проверьте работоспособность мультиметра на известном источнике тока

Правильная подготовка прибора — залог точных измерений и безопасной работы.

Пошаговая инструкция по измерению силы тока

Измерение силы тока мультиметром выполняется в следующем порядке:

1. Отключите питание исследуемой цепи
2. Разорвите цепь в точке измерения
3. Подключите мультиметр последовательно в разрыв цепи
4. Включите питание цепи
5. Считайте показания с дисплея мультиметра
6. При необходимости измените предел измерения
7. После измерений отключите питание и отсоедините мультиметр
8. Восстановите целостность цепи

Важно помнить, что измерение тока производится только при последовательном включении мультиметра в цепь.

Особенности измерения силы тока в розетке

Измерение силы тока в розетке имеет некоторые особенности:

• Нельзя просто вставлять щупы в розетку — это вызовет короткое замыкание
• Необходимо подключить к розетке нагрузку (лампу, электроприбор)
• Мультиметр подключается последовательно между розеткой и нагрузкой
• Измерения проводятся только на обесточенной розетке
• Нужно использовать режим измерения переменного тока (ACA)
• Предел измерения устанавливается не менее 10А

Соблюдение этих правил позволит безопасно измерить силу тока в бытовой розетке.

Измерение силы тока в автомобиле и аккумуляторе

При измерении тока в автомобильной электросистеме и аккумуляторе нужно учитывать следующее:

• Используется режим измерения постоянного тока (DCA)
• Красный щуп подключается к «+» аккумулятора
• Черный щуп — к отсоединенной клемме «-» или к кузову автомобиля
• Для измерения больших токов (стартер, генератор) нужен токоизмерительные клещи

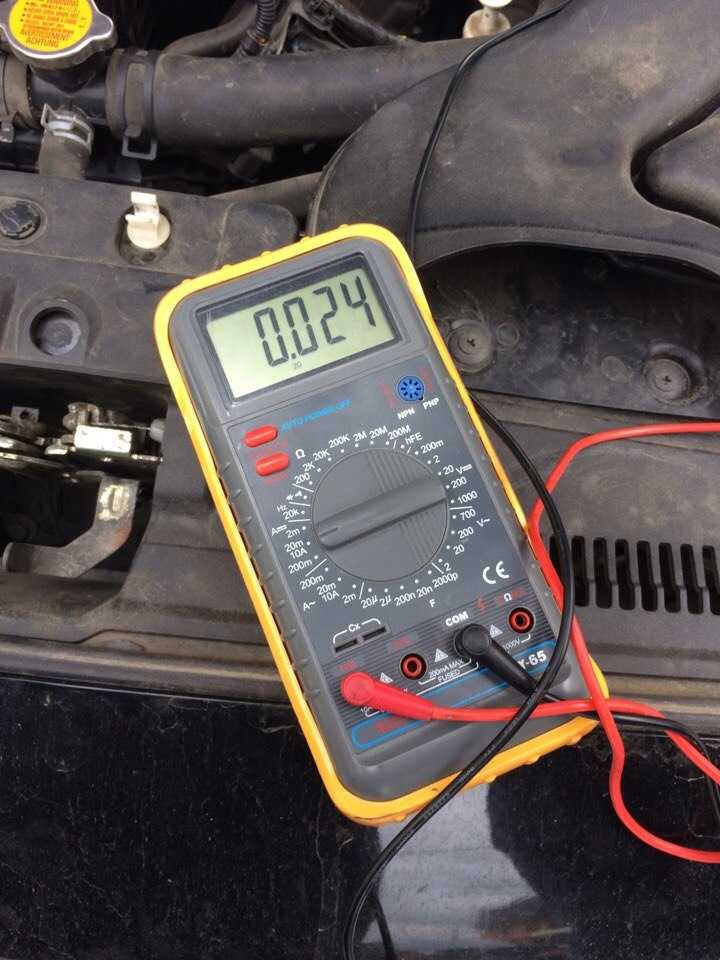

• Ток утечки измеряется при выключенном зажигании
• Нормальный ток утечки не должен превышать 50 мА

Регулярное измерение токов в автомобиле позволяет своевременно выявлять неисправности электрооборудования.

Меры безопасности при измерении силы тока

Измерение силы тока связано с определенными рисками. Необходимо соблюдать следующие меры безопасности:

• Не превышайте допустимые пределы измерения мультиметра
• Не измеряйте ток в высоковольтных цепях (более 1000В)
• Используйте изолированные щупы и инструменты
• Не касайтесь оголенных проводников и металлических частей
• Работайте только сухими руками в резиновой обуви
• При любых сомнениях обратитесь к профессиональному электрику

Помните, что неправильное измерение тока может привести к поражению электрическим током, повреждению оборудования и пожару. Безопасность — прежде всего!

Типичные ошибки при измерении силы тока

Начинающие пользователи часто допускают следующие ошибки:

• Подключение мультиметра параллельно нагрузке вместо последовательного
• Неправильный выбор режима измерения (AC вместо DC и наоборот)
• Установка слишком низкого предела измерения
• Измерение тока без нагрузки в цепи
• Пренебрежение мерами электробезопасности

Чтобы избежать этих ошибок, внимательно изучите инструкцию к мультиметру и основы электротехники. При возникновении сомнений лучше проконсультироваться со специалистом.

Как измерить силу тока мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений данного вида замера – выяснение допустимой мощности подключаемых приборов. Проще всего решить вопрос, зная, как измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Содержание статьи

• 1 Тип проводки и ее параметры
• 2 Как правильно проверить ток в розетке мультиметром
• 3 Как измерить силу тока мультиметром на аккумуляторе
• 4 Заключение
  • 4.1 Похожие статьи

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» — устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.



Как правильно проверить ток в розетке мультиметром

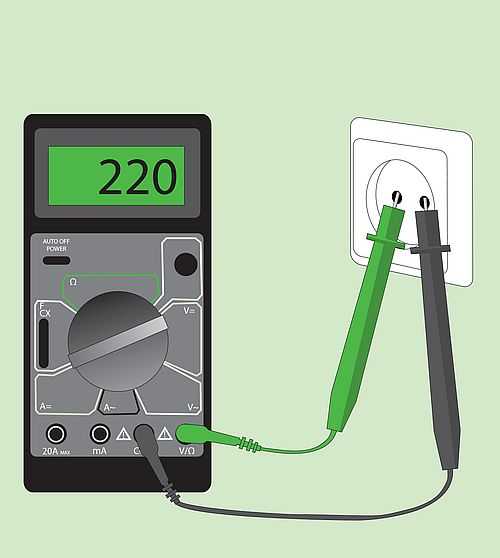

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

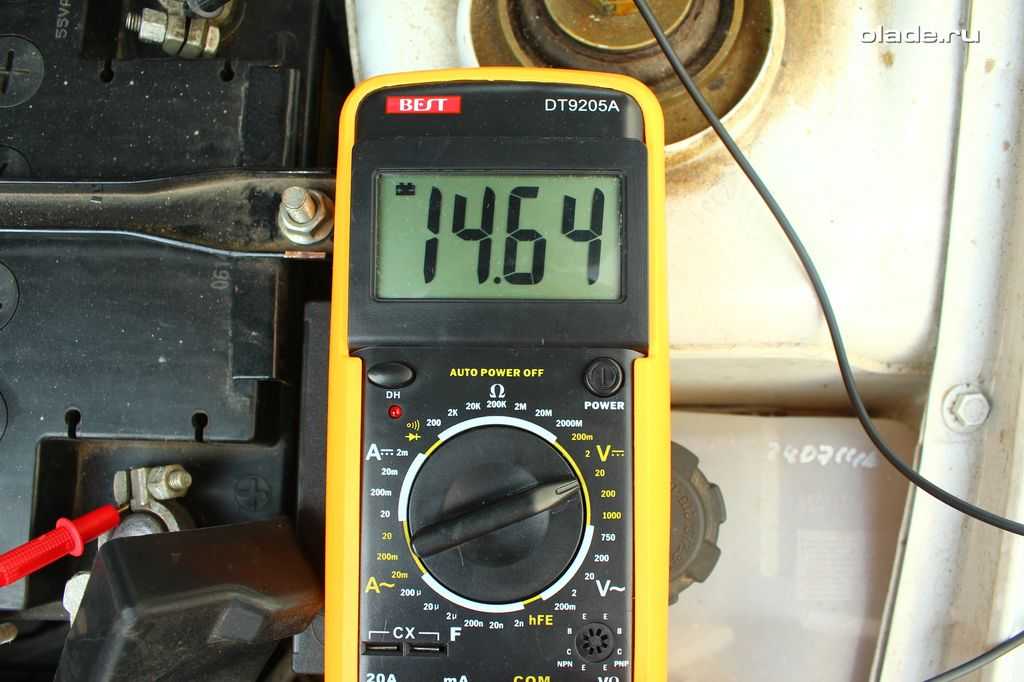

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными энергопотребителями при замерах любого типа проводки – с постоянным или переменным током – необходима предельная осторожность и соблюдение правил безопасности. В противном случае лучшим исходом будет выход из строя мультиметра.



Как измерить силу тока мультиметром и что учесть при измерении

Перед тем, как измерить силу тока мультиметром, очень важно учесть, что количество электрического тока, который проходит сквозь проводник, при некоторых обстоятельствах может изменяться.

Поэтому сила тока определяется тестером по количеству электронов, которые проходят сквозь точку или схемный элемент за одну секунду.

Подготовка мультиметра к работе

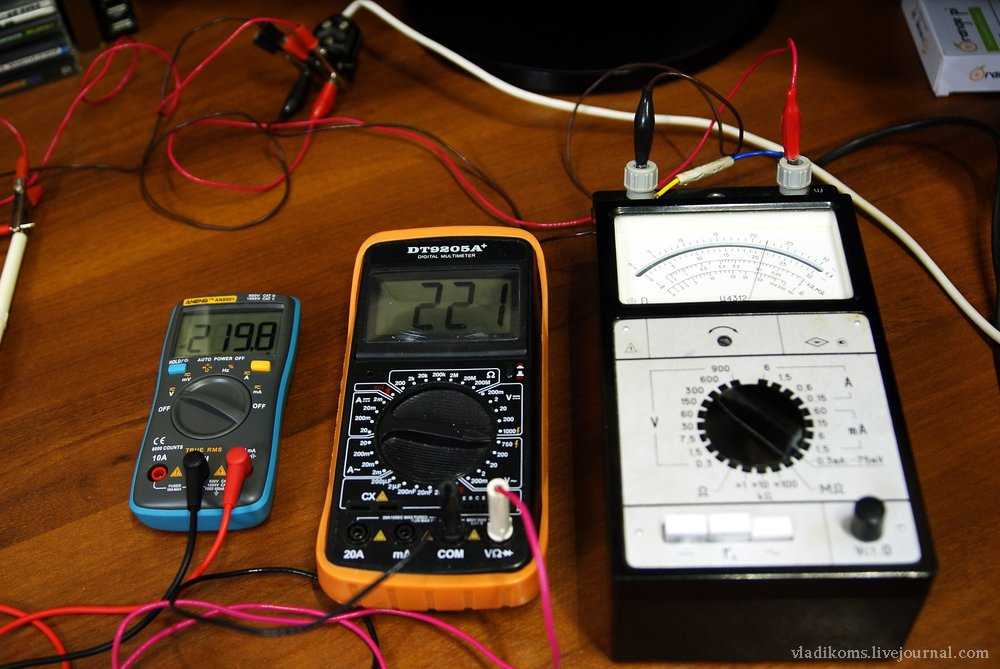

Мультиметр – доступный по стоимости и легкий в эксплуатации измерительный бытовой прибор.

Такой тестер является универсальным и позволяет с достаточной точностью самостоятельно произвести измерения силы тока.

При ознакомлении с работой прибора определяются его настройки и функциональные возможности.

Обозначения на большинство моделей наносятся латиницей, а также могут быть представлены аббревиатурой или сокращением английских терминов.

Стандартный мультиметр или мультитестер позволяет выполнять замеры основных электрических показателей, представленных:

• постоянным уровнем напряжения;
• постоянными токовыми показателями;
• переменным уровнем напряжения;
• переменными токовыми показателями;
• сопротивлением.

В профессиональных приборах также присутствует возможность произвести замеры ёмкости. На рабочей панели бытового мультитестера располагаются сектор с дисплеем и настроечный блок с переключателем кругового типа. В соответствии с нанесенной на тестер разметкой посредством переключателя выставляются минимальные и максимальные значения границ замеров.

Все способы измерения силы электрического тока

Измерение силы тока осуществляется при помощи щупов мультитестера, устанавливаемых в специально выведенные на устройстве гнездовые разъёмы. Прежде чем приступить к тестированию, нужно внимательно проверить все элементы питания, а также убедиться в работоспособности измерительного устройства.

После поворота переключателя в любое положение, отличное от «Оff», индикаторная шкала должна отобразить «ноль». Процесс замеров предполагает изначальную установку верхних пределов уровня, которые в условиях постоянного напряжения варьируют в пределах 0,25-1000 В. При известном порядке значений требуется выставлять самую близкую к показателям верхнюю границу.

Специалисты рекомендуют при подготовке мультиметра к замерам устанавливать максимальные значения, которые уменьшаются в процессе измерений до появления на индикаторном дисплее показателей, отличных от цифры «ноль».

Основные показатели на мультиметре

Символы, которые нанесены на переключатель измерительного прибора, обозначают единицы замеров тока, напряжения и сопротивления:

• «A», или ампер;
• «V», или вольт;
• «ОВ©», или Ом.

Основные значения на мультиметре

Пределы замеров определяются специальными метрическими приставками:

• «Вµ» ( микро) – 10^-6 ед. при замере;
• «m» (мили) – 10^-3 ед. при замере;
• «к» (кило) – 10³ ед. при замере;
• «М» (мега) – 10⁶ ед. при замере.

Все современные мультитестеры выпускаются как в цифровом или электронном, так и в аналоговом исполнении, но цифровые, буквенные обозначения и символы на приборе, как правило, стандартные. Например, волнистая линия обозначает переменные показатели силы тока или напряжения, а горизонтальная черта с пунктиром служит для обозначения постоянных величин.

Некоторые модели мультиметров оснащаются очень удобной современной функцией «Аutоrаnging», позволяющей выставить предел замеров в автоматическом режиме.

Если есть подозрение на неисправность трансформатора, нужно его проверить. Как проверить трансформатор мультиметром – подробная инструкция на нашем сайте.

О том, как проверить варистор мультиметром, вы узнаете из этой статьи.

Правила проверки напряжения в розетке мультиметром описаны в этой теме.

Порядок измерения силы тока

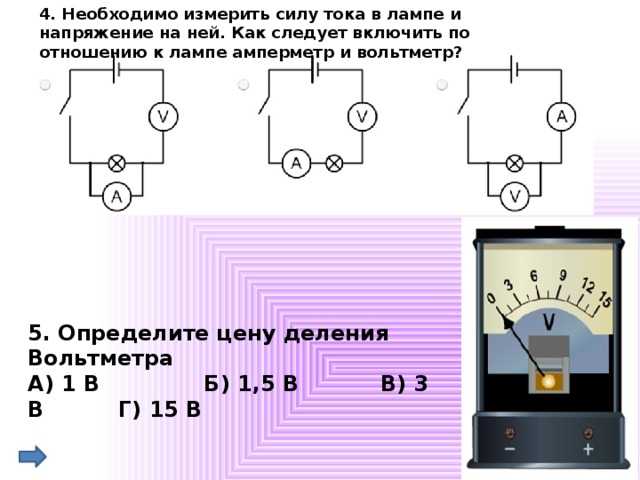

Итак, рассмотрим, как измерить ток мультиметром. Двумя основными вариантами соединения элементов в электрической цепи электротехнических приборов являются последовательный и параллельный способы.

В первом случае все элементы связываются между собой таким образом, что участок электрической цепи не имеет узлов соединения.

Варианты измерений на тумблере

Второй вариант предполагает объединение всех входящих в электрическую цепь элементов посредством пары узлов, при отсутствии связи с другими участками соединений.

Важно помнить, что показатели напряжения электротехники измеряются мультиметром или мультитестером параллельно, а токовые величины – только в последовательном положении.

Замеры при параллельном соединении

При параллельном соединении несколько ветвей берут начало в определенной точке электрической цепи и все вместе заканчиваются на другом участке. В этом случае показатели общей силы тока равны сумме токовых величин на всех ветвях:

I = I1 + I2 + … + In

Технология замеров мультитестером – как измерить постоянный и переменный ток мультиметром:

• установка щупа с кабелем черного окрашивания в соответствующий по цветовой маркировке разъём на измерительном приборе;
• установка щупа с кабелем красного окрашивания в разъем тестера с маркировкой «А»;
• переключение тумблера при замере переменного тока в положение «АС», а для измерений постоянного тока – в положение «DC».

Последовательное и параллельное соединение аккумуляторов

В электрической цепи с параллельным подключением прибор показывает одинаковую силу тока на каждой ветви, поэтому все полученные значения суммируются.

Пределы замеров устанавливаются так, чтобы они были заведомо выше предполагаемых показателей силы тока в тестируемой электрической цепи, что позволит предотвратить перегорание мультиметра.

Замеры при последовательном соединении

При последовательном соединении элементов электрической цепи все потребители энергии фиксируются поочередно, а сила тока не изменяется от количества компонентов и является постоянной: I = I1 = I2 = … = In

Технология замеров мультитестером:

• подключение щупов измерительного прибора к гнездам на мультиметре в соответствии с их цветовой маркировкой;
• перевод переключателя в положение «АС» или «DC» в соответствии с типом тока в электрической сети;
• подключение в цепь при необходимости ограничительного сопротивления, в качестве которого может использоваться обычная лампочка или резистор.

Положение щупов для измерения силы тока

При электрической цепи с последовательным подключением измерительный прибор показывает в любой точке одинаковые значения.

При отсутствии цифровых данных на дисплее мультиметра в процессе замеров необходимо изменить предел измерений, уменьшив его на одну позицию.

Что учесть при измерении?

При работе с прибором, тестирующим показатели силы тока, нужно в обязательном порядке учитывать следующие рекомендации и не игнорировать основные правила:

• при помощи мультитестера определяются величины, только доступные для замеров на данном типе измерительного прибора;
• тестирование устройств, имеющих слишком высокие для прибора значения, спровоцирует выход из строя предохранителей или полное перегорание мультиметра;
• для замеров правильно выбирается необходимый режим, который для измерения силы переменного тока представлен сектором шкалы «А» или «АС», а постоянного – «ДС»;
• гарантированно отсутствуют повреждения измерительного прибора на максимально возможном уровне, который должен постепенно понижаться в условиях неправильной работы тестера до нормальных значений.

Хотите приобрести мультиметр? Какой мультиметр для дома лучше выбрать – полезные советы читайте в статье.

Инструкция по тестированию диодов мультиметром представлена тут.

Выполнять работы по замерам мультиметром силы тока необходимо с соблюдением техники безопасности. Поражение электрическим током часто отмечается даже в условиях тестирования устройств с небольшими показателями мощности.

Если тестирование любой электротехники осуществляется при повышенных показателях влажности, то работы должны производиться в резиновых сапогах и технических перчатках.

Видео на тему

Измерение силы тока мультиметром. Как измерить силу тока в розетке мультиметром

Автор Сергей Иванченко На чтение 14 мин Просмотров 184 Опубликовано 25 сентября, 2021

Содержание

1. Измерение силы тока мультиметром. Как измерить силу тока в розетке мультиметром
2. Как измерить силу тока зарядного устройства. Измерение тока утечки
3. Как измерить силу тока мультиметром dt830b. Описание и особенности
4. Как измерить силу тока в автомобиле. Несколько слов о силе тока, и для чего ее бывает нужно измерять
5. Как измерить силу тока трансформатора мультиметром. Как измерить силу тока мультиметром
6. Тип проводки и ее параметры
7. Как правильно проверить ток в розетке мультиметром
8. Как измерить силу тока мультиметром на аккумуляторе
9. Заключение
10. Как измерить силу тока мультиметром dt-838. Правила по работе с цифровым мультиметром
11. Видео КАК ИЗМЕРИТЬ МУЛЬТИМЕТРОМ НАПРЯЖЕНИЕ И ТОК [РадиолюбительTV 80]

Измерение силы тока мультиметром. Как измерить силу тока в розетке мультиметром

Перед началом измерений измерительные зонды сначала подключаются к прибору. Каждый из них имеет свой цвет – черный и красный. Черный щуп обычно общий, нулевой или отрицательный, поэтому он подключается к нижнему разъему, отмеченному символами COM. Другой красный измерительный провод подключается к центральному разъему во время измерений. В верхней части измерителя находится разъем, который подключается к красному щупу при измерении переменного тока до 10 ампер.

После подключения датчиков желаемый режим работы выбирается поворотом круглого переключателя и установкой его в нужное положение. Если значение измеряемого параметра известно заранее, установленный предел измерения должен немного превышать его. Эта мера помогает защитить мультиметр от выгорания. В случае отсутствия информации о возможных показаниях прибора устанавливается максимально возможный предел измерения.

При измерении напряжения прибор подключается к цепи параллельно, а при измерении тока – последовательно. Измерение параметров полупроводников или сопротивления выполняется при отключенном питании в этой цепи. Напряжение в розетке 220В тоже можно измерить мультиметром. Для этого переключатель необходимо установить в положение ACV при напряжении около 750 вольт, а затем произвести измерение. Аналогично производится измерение в сети напряжением 380В. Сила тока в розетке измеряется переводом прибора в режим измерения переменного тока.

Как измерить силу тока зарядного устройства. Измерение тока утечки

Мы рассмотрели способы проверить напряжение аккумулятора мультиметром, измерить значение ЭДС и убедиться, что зарядное устройство работает правильно. С помощью тестера вы можете провести еще одно полезное измерение автомобильного аккумулятора – ток утечки.

Наверное, каждый из автомобилистов сталкивался с ситуацией: вернулся из отпуска, машина простояла в гараже полтора месяца, аккумулятор разряжен. Все вроде выключено и на улице минусовой температуры не было. Почему разрядился аккумулятор?

В любом современном автомобиле есть электронные сервисные модули, которые остаются включенными даже без ключа зажигания. Иммобилайзер, блок комфорта, блок управления двигателем, магнитола, хранящая настройки станции и многое другое. Как узнать причину разряда аккумулятора?

С мультиметром. Снимите плюсовой провод с клеммы аккумулятора и включите тестер в режиме измерения тока.

Важно! Ток утечки может достигать нескольких ампер, поэтому правильно установите предел измерения на мультиметре.

Закрепите провода зажимами типа «крокодил» и начните по одному снимать предохранители, отвечающие за электронные модули автомобиля. Конечно, необходимы технические рекомендации.

Когда вы найдете модуль или цепь, обеспечивающую максимальный ток утечки, выполните локальную проверку. Отсоедините разъемы и с помощью мультиметра проверьте сопротивление проводки. Вы легко найдете причину увеличения убытков, не обращаясь в сервис.

Вывод: нет необходимости покупать дорогое оборудование, чтобы поддерживать аккумулятор в хорошем состоянии. Обойтись обычным мультиметром вполне реально.

Как измерить силу тока мультиметром dt830b. Описание и особенности

Мультиметр DT-830B – это электронный измерительный прибор для проверки диодов, транзисторов, измерения тока, напряжения и сопротивления. Он собран в пластиковом корпусе размерами 126x70x26 мм. Устройство весит 140 г, поэтому легко помещается в кармане.

Показания параметров отображаются на жидкокристаллическом дисплее с разрешением 3,5. Точность измерения обеспечивается наличием аналого-цифрового преобразователя двойной интеграции. Скорость измерения 3 раза в секунду.

Переключение режимов осуществляется с помощью многопозиционного переключателя, расположенного на передней панели тестера. Для измерений поворотный переключатель фиксируется в 1 из 20 секторов, отмеченных измеряемым параметром. Для проведения измерений в желаемой области используйте комплектные черные и красные щупы.

Первый (заземляющий) вставляется в разъем на лицевой панели, обозначенный COM, второй – в отверстие с надписью B, Ohm, mA. При измерении постоянного тока 1-10 А красный щуп подводится к розетке с соответствующим обозначением.

Питается устройство от аккумулятора Krona 9 В. Чаще всего в комплекте нет источника питания. Для его установки нужно снять заднюю крышку, которая фиксируется 2 винтами. Имеется клеммная колодка счетчика для подключения к прибору. Но в некоторых изделиях китайского производства пружины устанавливаются вместо клеммной колодки.

В цепи установлен предохранитель на 10 А. Устройство имеет высокую чувствительность -100 мкВ. Если во время измерения параметр проверенного значения будет превышен, на дисплее отобразится цифра 1, которая символизирует перегрузку. В отличие от стрелочных тестеров здесь автоматически определяется полярность постоянного тока или напряжения. Противоположный знак значения обозначается знаком «-» перед значением измеряемого параметра.

Все надписи на передней панели на английском языке, как и вся документация, прилагаемая к продукту. Тестер Resant DT-830B имеет инструкцию на русском языке, имеет более качественную сборку, качественный аккумулятор и щупы. Погрешность устройства не превышает 1%.

Как измерить силу тока в автомобиле.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что это такое: сила электрического тока.

Этот показатель (I) измеряется в амперах и является одной из основных физических величин, определяющих параметры конкретной электрической цепи. Два других включают напряжение (U, измеренное в вольтах) и сопротивление нагрузки (R, измеренное в омах).

Как представлено в школьном курсе физики, электрический ток – это прямое движение заряженных частиц по проводнику. Если смотреть с большим упрощением, это вызвано электродвижущей силой, возникающей из разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. В нем сила тока показывает количество этих сильно заряженных частиц, проходящих через определенную точку (элемент схемы) за единицу времени (секунду).

На ток в цепи влияют два других параметра. Напряжение связано прямо пропорционально, поэтому, например, его повышение вызывает увеличение силы тока. Сопротивление – наоборот, то есть при его росте при одинаковом напряжении сила тока уменьшается.

Забавный образ, наглядно демонстрирующий взаимосвязь основных значений электрической цепи: «Вольт пытается« протолкнуть »Ампера по проводнику, преодолевая препятствия, создаваемые Омом».

А слева на иллюстрации показано графическое и легко читаемое изображение закона Ома, показывающее эти отношения. Из этой «пирамиды» легко складываются формулы в обычном их написании:

U = I × R

I = U / R

R = U / I

Следовательно, сила тока измеряется в амперах. С некоторым упрощением это можно объяснить так, что 1 ампер – это ток, который будет возникать в проводнике с сопротивлением 1 Ом, если к нему приложить напряжение, равное одному вольту.

В дополнение к базовой единице используются также производные финансовые инструменты. Итак, довольно часто вы имеете дело с миллиамперами. Из самого термина видно, что 1 мА = 0,001 А.

Кстати, сразу отметим мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, будет выполнять 1 джоуль работы. А если это уменьшить до единицы времени (секунды), мы получим значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где P – мощность, выраженная в ваттах.

Почему все это было сказано? Да просто потому, что большинство случаев измерения силы тока, так сказать, на семейном уровне так или иначе связаны с определением других параметров. Согласитесь, очень немногие додумаются до мысли: «Дайте мне проверить силу тока вот так», то есть без дальнейшего практического применения. Также, как было сказано выше, работать с амперметром наиболее сложно и часто опасно.

Например, в каких случаях чаще всего измеряется сила тока:

• Чтобы уточнить реальное потребление энергии конкретным прибором. После измерения значений тока и напряжения легко рассчитать мощность по формуле.
• То же измерение и последующий расчет позволяют оценить, рекомендует ли питающая линия такие нагрузки.
• Бывает, что такие «обзоры» позволяют выявить еще скрытые и незамеченные дефекты устройства – когда значение силы тока (и мощности соответственно) сильно отличается от заявленного в паспорте номинала в ту или иную сторону.
• Измерения силы тока позволяют оценить степень заряженности автономных источников питания: аккумуляторов и батарей. Их контроль над напряжением никогда не дает объективной картины. Вольтметр может показать, например, необходимые 1,5 вольта, но через несколько минут аккумулятор «разрядится» безвозвратно. То есть проверка должна производиться точно по силе тока.
• С помощью такого измерения можно определить ток утечки, где он не должен быть теоретически. Это часто практикуется автомобилистами, если они подозревают, что батарея разряжается слишком активно, когда автомобиль «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет определить место утечки и, среди прочего, избежать серьезных проблем, к которым она может привести.

Как измерить силу тока трансформатора мультиметром.

Как измерить силу тока мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений этого типа измерения – определение допустимой мощности подключенных устройств. Самый простой способ решить проблему – уметь измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже с постоянным током. Обычно постоянный ток измеряется в батареях и батареях, домашняя проводка всегда работает от переменного тока. Даже если электрическая сеть питается от аккумуляторов (резервный источник питания, основной при отсутствии централизованного питания), в ней обязательно есть «адаптер» – устройство, преобразующее постоянный ток в переменный.

Понимая, как измерить ток мультиметром, нужно четко понимать: для работы с постоянным током используйте сегмент DCA (A-) мультиметра, для измерения переменного тока – сектор ACA (A ~). Обозначения связаны с сокращениями английских терминов: постоянная сила тока (DCA) и переменная сила тока (ACA) – обозначение переменного тока на мультиметре.

Обычно мультиметры могут измерять микротоки – до 200 мА и более сильные (до 10 А). Приборы, позволяющие проводить измерения в более мощных электрических сетях, имеют дополнительную розетку для вилки (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в другом диапазоне, один – для других измерений (напряжения, сопротивления).

Общий (универсальный) для всех типов измерений, разъем COM (COMMON) предназначен для отрицательного (черного) щупа мультиметра.

Итак, чтобы измерить ток мультиметром, нужно подключить черный щуп к разъему COM, а красный – к розетке, чтобы проверить наличие микротоков или нормальных токов. Для розеток и выключателей регулятор устройства выставлен на сектор переменного напряжения, для аккумуляторов и батарей – на постоянное. Если уровень заранее неизвестен, выбирается наибольшее из значений, разрешенных устройством.

Важно: если к розетке (выключателю) не подключено энергоемкое устройство, электрическая цепь разомкнута и в ней нет тока !!! Измерять силу тока непосредственно в розетке или на контактах переключателя бесполезно и опасно! В этом случае происходит короткое замыкание.



Как правильно проверить ток в розетке мультиметром

подключать щупы в розетке к фазному и нулевому контактам нельзя, для проведения проверки необходимо подключить «нагрузку», то есть любое электрическое устройство.

Ниже представлена ​​схема измерения тока трансформатора, к его контактам в качестве нагрузки подключается обычная лампа накаливания. Как видно по показаниям на дисплее, ток составляет 1,14 А. Важно понимать, что в домашней электросети показатели выше, поэтому напрямую не стоит рисковать «закоротить» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется следующая последовательность действий:

1. ток в розетке, выбранной для измерений, отключается (автоматически на приборной панели). Проверить подключена розетка или нет, можно, измерив напряжение мультиметром. Эта процедура безопасна даже при стрессе;
2. передняя часть (защитная часть) вынимается из розетки, чтобы был прямой доступ к контактам. Далее к одному из них подключается контакт, например фазный, через клеммную колодку от вилки (провода) любого маломощного электроприбора, например, настольной лампы;

3. кроме того, как показано на рисунке, также через клеммные колодки, свободный контакт вилки (провод лампы) к одному из щупов, свободный контакт розетки с другим. В большинстве современных мультиметров полярность подключения (где подключить плюсовой щуп, где минусовой) не важна, показания на дисплее будут такими же. Если полярность поменять, рядом с числами появится знак «-»;
4. после подключения вилка автоматически вставляется в общую электрическую цепь дома. После поворота переключателя лампы в положение «ON» можно проводить измерения. У разных бытовых устройств ток будет разным. Так, при подключении обычной лампы накаливания сила тока составляет около половины ампер.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных батарей и батарей измерить ток проще, чем в сети переменного тока.

В этом случае измерение силы тока мультиметром проводится на диапазоне измерения «постоянный ток», значение выставляется с учетом маркировки аккумулятора или, при отсутствии данных, до предельно допустимого значения ассортимента.

Измерения, как и в случае переменного тока, производятся при наличии «нагрузки», контакты включаются параллельно.

Схема для измерения тока в автомобильном аккумуляторе показана ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными потребителями энергии, при измерении любого типа проводки – постоянным или переменным током – требуется особая осторожность и соблюдение правил безопасности. В противном случае лучшим результатом будет выход из строя мультиметра.

Как измерить силу тока мультиметром dt-838. Правила по работе с цифровым мультиметром

Инструкцию для чайников о том, как правильно пользоваться мультиметром dt-830b, dt-832, dt-838, следует прочитать перед началом работы, особенно если у вас мало опыта измерения. Если после этого вы не можете полностью использовать тестер, взгляните

Чтобы измерить напряжение мультиметром, ничего особенного не нужно. Не все виды коммутации требуются в схеме и так далее. Главное правило в этой ситуации – нужно постараться максимально точно определить приблизительное значение, а также тип напряжения, которое вы собираетесь измерять. Затем вставьте соответствующие измерительные провода в розетку и слегка прикоснитесь к клеммам розетки. Когда происходит прикосновение, требуется время, чтобы исправить показания, отображаемые устройством.

Правильно использовать мультиметры модели dt-830b, dt-832, dt-838 позволяют каждому измерить силу постоянного тока. В этой ситуации очень важно правильно установить датчики. В противном случае сработает предохранитель, который затем необходимо немедленно заменить, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режим измерения силы тока желательно использовать не более 15 секунд. Предел измерения должен быть установлен как минимум с минимальным запасом. После установки щупов потребуется отключить цепь и подключить сам прибор, обязательно последовательно.

Для определения активного сопротивления элемента его необходимо сначала отключить от цепи, а затем подключить к мультиметру параллельно. Если вы установите максимальное значение неправильно, это не повредит цифровое устройство в этой ситуации. Если это произойдет, вы увидите на экране несколько единиц и не более.

Чтобы схема звучала ровно, установите переключатель мультиметра в кольцевой режим, затем осторожно замкните щупы. Устройство должно издать достаточно громкий звуковой сигнал, а затем отобразить значение, максимально близкое к нулю. Аналогичная процедура обычно выполняется, чтобы узнать, работает ли тестер и можно ли его использовать. В ситуации, когда тестируемая схема исправна, устройство издаст определенный звуковой сигнал, а затем покажет значение сопротивления на своем экране. Если в цепи наблюдается обрыв цепи или другая неисправность, цифры на экране будут увеличиваться. В некоторых случаях может появиться только несколько и больше ничего. Некоторые более современные модели могут иметь специальную аббревиатуру «OL» в случае обрыва цепи».

обязательно проверьте работу устройства. Для этого также нужно параллельно подключить вольтметр к розетке. Затем достаточно проверить показания вольтметра и мультиметра. Чтобы проверить, насколько правильны измерения тока, необходимо снять показания постоянной нагрузки прибора, а также с помощью амперметра.

Если вы видите единицу измерения на экране, это может означать только одно – предел установлен неправильно, поэтому вам нужно повторить всю процедуру, чтобы проверить работу цифрового счетчика. Иногда аккумулятор может загореться: это означает, что для нормальной работы устройства его придется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt-830b, dt-832, dt-838 для чайников, перед началом использования прибора в работе обязательно стоит изучить. Если после прочтения инструкции по применению у вас остались вопросы, вы можете посмотреть видео на нашем сайте, где вы сможете быстро получить ответы.

Цифровой мультиметр на первый взгляд может показаться очень сложным устройством, но на самом деле все очень просто. Вам нужно иметь минимальные знания, чтобы использовать его, и быть максимально осторожным. Если вы будете соблюдать все пункты инструкции по эксплуатации, вы будете пользоваться таким устройством долгие годы и при этом не будет поломок или неисправностей в процессе его эксплуатации.

Видео КАК ИЗМЕРИТЬ МУЛЬТИМЕТРОМ НАПРЯЖЕНИЕ И ТОК [РадиолюбительTV 80]

• Об авторе
• Хотите связаться со мной?

Об авторе

Сергей Иванченко

Главный редактор tryhouse.ru

Уже десяток лет я занимаюсь мебелью и дизайном интерьеров. Решил я опубликовать свои работы, идеи и возможно помощь для любого человека в интернете. Я вам помогу создать свой незабываемый дизайн интерьера.

Узнаем как измерить силу тока мультиметром? Подготовка и измерение мультиметром

Выяснение информации о причине поломки электронных и бытовых приборов всегда начинается с измерения их параметров и проверки каждой детали. Для этой цели используют различные приспособления, способные замерить силу тока, сопротивление и вольтаж. Можно пользоваться отдельными аппаратами: например, вольтметром или амперметром, но лучше для такой проверки иметь под рукой комплексный прибор для измерений – мультиметр. Как измерить силу тока мультиметром и что это за прибор?

В продаже встречаются два основных типа мультиметров: аналоговые и цифровые. У каждого из них есть свои достоинства и недостатки. Аналоговая модель достаточно дешевая, надежная и долговечная в использовании, но такой инструмент дает большую погрешность при измерении параметров. К тому же им достаточно неудобно пользоваться: новичкам будет трудно сориентироваться в замерах из-за разных градаций на шкале индикаторов у каждой отдельно взятой модели (этим недугом особенно страдают аналоговые приборы, сделанные в странах Азии). Тем, кому важна точность в замерах, кто не хочет долго копаться в инструкции, чтобы понять, за что отвечают индикаторы на устройстве, и кому вопрос цены не так важен, как удобство использования, стоит озаботиться покупкой цифрового варианта аппарата.

Как уже было сказано, мультиметр соединяет в себе несколько приборов одновременно. Один из способов его применения – это замер силы тока. Он поможет определить этот параметр электрической сети в аккумуляторе, розетке, блоке питания персонального компьютера или зарядного устройства. С помощью такого устройства можно замерить силу тока в электрической цепи с постоянным или переменным током.

Как измерить силу тока мультиметром? Чтобы понять принцип работы аппарата, нужно вначале разобраться с таким вопросом, как работа его индикаторов и разъемов. Следует понять, для чего они нужны и как вообще используются во время проведения замеров. В любой модели мультиметра можно найти два отдельных вывода и несколько гнезд под штекеры. Гнезд может быть от 2 до 4, на приборах старой конструкции их несколько больше. Вывод черного цвета используется для замера «минус» параметра сети, красный, соответственно, для «плюса».

Перед началом работы фиксируем черный щуп в гнезде с пометкой «-», красный – «+». Если есть дополнительные гнезда, то они обычно предназначены для измерений силы тока в разных диапазонах: например, разъем с пометкой «мА» для замера силы тока до 1 ампера, с меткой «А» – для проверки этого параметра в диапазоне от 1 до 10 А и т. д.

Также на аппарате может быть несколько переключателей. Их предназначение схоже по своему принципу работы с гнездами для щупов – они нужны для смены проверяемых диапазонов вольтажа и сопротивления.

Как используется мультиметр для замера силы тока?

Для того чтобы получить ответ на вопрос, как измерить силу тока мультиметром (тем, кто успел подзабыть уроки физики, напоминаем, что этот параметр электрической сети измеряется в Амперах), нужно для начала установить измерительные щупы в соответствующие разъемы. Далее выбираем сеть, которую мы планируем измерять, то есть сеть с постоянным или переменным током. В аналоговых моделях для этой цели устанавливаем тумблер в необходимое положение, а на цифровом приборе нажимаем соответствующую кнопку для выбора нужной сети. Перед проверкой также надо знать напряжение проверяемого электрического прибора. Этот параметр фиксируется на мультиметре с помощью все того же переключателя или клавиши. После начальной подготовки следует сама проверка: щупами прикасаемся к плюсовым и минусовым выводам проверяемого устройства. При правильных настройках мультиметра информацию о силе тока в сети можно будет увидеть на индикаторе или циферблате прибора для проверки.

При измерении силы тока есть отдельные нюансы, касающиеся замеров параметра у определенных устройств, приборов и электрических цепей.

Измерение силы тока в аккумуляторах

Перед тем как измерить силу тока аккумулятора мультиметром, устанавливаем максимально допустимые значения проверяемых параметров на самом приборе. Затем параллельно подключаем выводы тестера к проверяемому устройству: черный – к «минусу», красный – к «плюсу». Время проверки – минимальное. При появлении ожидаемой информации на экранной панели прибора щупы надо сразу же отключить, ведь в результате такой процедуры происходит короткое замыкание, которое очень негативно влияет на дальнейшую работу источника питания.

Замер силы тока в электрической розетке

Первое важное правило того, как измерить силу тока мультиметром в розетке: нельзя делать проверку работы розетки напрямую. Если вы подключите измерительный прибор без нагрузочных электронных устройств, то вы его попросту сожжете. То есть в цепь «мультиметр-розетка» между ними вставляется электрический прибор: например, мультиметр-лампочка-розетка. После правильного последовательного соединения делаем замеры силы тока в цепи. Затягивать проверку на длительный период не стоит, желательно, чтобы процедура по времени была не дольше 10-15 секунд.

Проверка силы тока в зарядном устройстве

Измерить силу тока зарядного устройства мультиметром легко и просто. Для этого при замерах, чтобы не сжечь мультиметр, опять же ставим максимальные значения проверяемого параметра на измерительном приборе. Также переводим аппарат в режим работы с сетями с постоянным током. Затем подключаем прибор к зарядному устройству в режиме проверки силы тока: один из щупов подсоединяем к проводу, идущему к зарядному устройству, на месте разрыва. Чтобы не повредить источник питания и тестер, делаем замеры как можно быстрее.

Замер силы тока в цепях с переменным током

Измерить силу переменного тока мультиметром рекомендуется следующим образом:

• Сам мультиметр подключается через место разрыва цепи.
• Тестер выставляем на максимальный диапазон проверки нужного параметра.
• Затем черный щуп соединяем с «минусовым» проводом.
• После на короткий срок времени прикасаемся красным щупом к плюсовому кабелю или клемме.
• После считывания параметров силы тока сразу же отключаем красный щуп.

Стоит отметить тот факт, что не все тестеры для комплексной проверки могут работать в сетях с переменным током. Если для вас важен именно этот параметр для проверки, то перед покупкой обязательно выясните, сможет ли приобретаемый мультиметр работать с сетями данного типа. Потому, что не все приборы позволяют измерить силу тока в цепи мультиметром.

Проверка силы тока в блоках питания электрических приборов

Измерить силу тока блока питания мультиметром также можно через разрыв электрической цепи. После подключения щупов к гнездам тестера черный щуп подключаем к минусовой клемме блока питания, а «плюсовой» к специально сделанному месту разрыва сети, то есть к «плюсовому» кабелю, идущему от блока питания. После получения информации отключаем мультиметр.

Общая информация о проверке силы тока в электрических цепях с использованием мультиметра

Главное отличие измерения силы тока в цепи мультиметром от замеров сопротивления и напряжения заключается в способе подключения тестового прибора: он соединяется с электрической цепью не параллельным, а последовательным способом. То есть прибор подключают в специально созданном месте разрыва кабеля. Если устройством хотят воспользоваться для проверки мультифазной цепи (например, трехфазной), то такой разрыв делается для каждой отдельной фазы.

Замер параметров мультиметром в сетях с постоянной силой тока

Как измерить силу постоянного тока мультиметром? Замер силы тока в данных сетях практически ничем не отличается от проверки этого же параметра в сетях с переменным током. Важно правильно выбрать тип проверяемой сети на мультиметре, а остальные действия идентичны процедурам проверки силы тока для сетей вышеописанного типа.

Несколько полезных рекомендаций по работе с мультиметром

• При работе с устройством аналогового типа во время замеров, когда важны точные результаты, желательно держать прибор в горизонтальном положении: если мультиметр стоит вертикально или скособочен, то информация на индикаторе может быть искаженной и неправдивой.
• Для получения достоверной информации перед каждым использованием прибор должен проходить калибровку. Сделать ее очень просто: достаточно соединить щупы между собой и потенциометром.
• При неизвестных параметрах проверяемого устройства стоит выставить на мультиметре начальные значения на максимально допустимый уровень, чтобы не сжечь тестер.
• Если вам предстоит проверять приборы с мелкими деталями, то стоит приобрести дополнительный комплект выводов с тонкими, игольчатыми щупами. Если нет под рукой тонких щупов, можно воспользоваться вспомогательными подручными средствами: например, распрямленной скрепкой, к которой с помощью провода прикручивается щуп.

Как измерить силу тока мультиметром? Для выполнения такой простой задачи надо иметь рабочий прибор и определенный запас знаний. Ведь каждый предмет имеет свои особенности измерения. Мультиметр очень прост в использовании и не представляет никакой угрозы для жизни. Но все-таки детям его давать не рекомендуется.

Как измерить вольтметром силу тока

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно. На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:. Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как измерить ток в розетке мультиметром
• Как измерить силу тока мультиметром – правила измерения
• Как измерить ток мультиметром
• Как измерять напряжение вольтметром
• Как правильно использовать мультиметр
• Как замерить силу тока мультиметром

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Измерение напряжения и силы тока мультиметром

Как измерить ток в розетке мультиметром

В этой статье: Подготовка мультиметра Измерение силы тока 13 Источники. Если вы собираете или проверяете какое-либо электрическое устройство, возможно, потребуется измерить силу тока, то есть количество электрического заряда, протекающего по цепи. Например, измерение силы тока помогает определить, разряжает ли какой-либо компонент в вашем автомобиле аккумулятор.

К счастью, при наличии мультиметра и соблюдении техники безопасности измерить силу тока достаточно легко. Предупреждение: будьте крайне осторожны при работе с электричеством. Наденьте толстые резиновые перчатки, не работайте возле воды или на металлической поверхности, не прикасайтесь руками к оголенным проводам. Желательно также, чтобы кто-нибудь находился рядом с вами и не прикасался при этом к цепи , чтобы при необходимости помочь вам или позвонить в скорую медицинскую помощь, если вас ударит током.

В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту. Категории: Физика. Как измерить силу тока Соавтор ы : Команда wikiHow 13 Источники.

Количество источников, использованных в этой статье: Вы найдете их список внизу страницы. Команда контент-менеджеров wikiHow тщательно следит за работой редакторов, чтобы гарантировать соответствие каждой статьи нашим высоким стандартам качества. Проверьте заводскую табличку на аккумуляторе или выключателе, чтобы узнать его максимальный ток. Прежде чем подсоединять мультиметр к цепи, необходимо убедиться, что прибор рассчитан на силу тока, проходящего через данную цепь.

На большинстве источников питания есть заводская табличка, где указана приблизительная максимальная мощность, а максимальные значения, которые мультиметр может выдержать, приведены на его задней панели или в инструкции по эксплуатации. Можно просто проверить максимальное значение шкалы прибора — не пытайтесь измерить силу тока, которая превышает это значение. Если сила тока превышает максимальное значение, на которое рассчитан мультиметр, используйте дополнительное устройство подключаемые токоизмерительные клещи для увеличения диапазона тока.

Просто подключите провода к мультиметру и подсоедините концы устройства к цепи так, как вы сделали бы это с щупами мультиметра. Замкните клещи вокруг провода под напряжение — обычно он черный, красный, синий или другого цвета, но не белый и не зеленый.

В отличие от мультиметра, токоизмерительные клещи не становятся частью электрической цепи. К мультиметру прилагаются два провода, красный и черный, на одном конце которых щуп или зажим, а на втором — разъем.

Разъем вставляется в соответствующее гнездо мультиметра. Если провода имеют на концах щупы, при измерении силы тока вам придется удерживать их на месте. Если провода снабжены зажимами, их можно прикрепить к цепи, и в этом случае ваши руки будут свободны.

Оба вида проводов следует подсоединять к мультиметру одинаковым способом. В мультиметре может быть несколько гнезд, куда можно подключить красный провод, в зависимости от его конструкции и того, что вы хотите измерить. Если вы собираетесь определить силу тока, они вам не понадобятся. Выберите на мультиметре переменный AC или постоянный DC ток. Если мультиметр не предназначен для работы только с переменным или постоянным током, необходимо выбрать, с каким током вы имеете дело.

Если вы сомневаетесь, проверьте заводскую табличку на источнике питания. Выставьте на шкале прибора такой диапазон, чтобы его максимальное значение превышало тот ток, который вы собираетесь измерить.

После того как вы оцените максимальные токи, которые ожидаете получить, найдите на мультиметре переключатель и выставьте его немного выше этого значения. При желании можно на всякий случай выставить максимальный диапазон, однако если измеряемый ток окажется слишком низким, вы не получите результат.

В этом случае придется уменьшить диапазон и вновь измерить силу тока. Если ток окажется значительно больше, чем выставлено на мультиметре, прибор может выйти из строя.

Некоторые мультиметры имеют автоматический выбор диапазона, и в этом случае нет необходимости подбирать измеряемый диапазон вручную. Отключите цепь от источника питания.

Если цепь питается от батареи, отсоедините подходящий от батареи отрицательный провод. Если есть выключатель, сначала выключите его, а затем отсоедините отрицательный провод. Не подключайте мультиметр, когда источник питания подсоединен к сети. Отсоедините красный провод, который подходит к цепи от источника питания.

Чтобы измерить силу тока в цепи, необходимо подсоединить мультиметр так, чтобы он замкнул ее. Для этого выключите источник питания, а затем отсоедините от источника питания положительный провод, который почти всегда имеет красный цвет. Возможно, придется перекусить провода кусачками, чтобы разомкнуть цепь.

Однако если вы увидите гайку, которая прижимает концы проводов от источника питания и цепи, можно просто открутить ее и отсоединить провода друг от друга. Провода могут соединяться также зажимами, из которых их можно достать. Нет необходимости отсоединять черный провод, который называют также отрицательным или заземляющим проводом. При необходимости зачистите концы проводов.

Нужно будет обмотать вокруг щупов мультиметра немного проволоки, либо иметь достаточно большие участки обнаженного провода, чтобы надежно закрепить на них зажимы прибора. Если проволока покрыта изоляцией до самых кончиков, сожмите провод кусачками примерно в 2—3 сантиметрах от конца, обрежьте резиновую изоляцию и стяните ее с проволоки.

Необходимо очистить от изоляции концы провода, идущего от источника питания, и провода от того устройства, которое вы проверяете. Оберните положительный провод вокруг положительного щупа мультиметра. Возьмите оголенный конец красного провода, идущего от источника питания, и оберните его вокруг щупа мультиметра или закрепите в зажиме, в зависимости от типа используемых в мультиметре проводов.

В любом случае убедитесь, что провод надежно подсоединен, иначе прибор может выдать неправильные значения. Поступите так, как вам удобнее. Сначала подключите положительный провод — это поможет избежать короткого замыкания в том случае, если отрицательный провод цепи случайно подсоединен к земле. Подсоедините черный провод мультиметра к оставшемуся свободному концу и замкните цепь.

Найдите положительный провод, который идет от проверяемой вами цепи, и подключите его к черному щупу мультиметра. Если вы отсоединили провода и разорвали соединение с источником питания, в цепи возникнет электрический ток сразу же после того, как вы прикоснетесь черным щупом мультиметра к проводу.

Если вы отключили питание с помощью выключателя, включите его вновь. Если вы проводите измерения в автомобиле, не запускайте двигатель, не включайте систему вентиляции, свет и так далее, чтобы не перегрузить мультиметр.

Оставьте щупы на месте и наблюдайте за показаниями мультиметра в течение примерно одной минуты. После того как вы подключите мультиметр, на его дисплее тут же должны высветиться показания. Это значение силы тока. Оно может быть точным с самого начала, но для уверенности оставьте мультиметр подключенным к цепи хотя бы на 60 секунд, чтобы ток стабилизировался. Предупреждения Будьте очень осторожны при работе с электричеством. Следите, чтобы питание было выключено, не работайте вблизи воды или на металлической поверхности и попросите кого-нибудь быть рядом, чтобы при необходимости помочь вам.

Не измеряйте мультиметром ток в сетевых розетках. Прибор не рассчитан на подобную мощность, поэтому он может сгореть, а вы рискуете получить удар током. Что вам понадобится Цифровой мультиметр Кусачки или инструмент для зачистки проводов необязательно.

Дополнительные статьи. Информация о статье В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту.

Была ли эта статья полезной? Да Нет. Can you please put wikiHow on the whitelist for your ad blocker? Learn how. Куки помогают сделать WikiHow лучше. Продолжая использовать наш сайт, вы соглашаетесь с нашими куки правилами. Наугад Написать статью.

Как измерить силу тока мультиметром – правила измерения

Вольтметр — это измерительный прибор, который предназначен для измерения напряжения постоянного или переменного тока в электрических цепях. Вольтметр подключается параллельно к выводам источника напряжения с помощью выносных щупов. По способу отображения результатов измерений вольтметры бывают стрелочные и цифровые. Величина напряжения измеряется в Вольтах , обозначается на приборах буквой В в русском языке или латинской буквой V международное обозначение.

Мультиметр рассчитан на измерение силы тока в Если сила тока превышает максимальное.

Как измерить ток мультиметром

Невзирая на многофункциональность и универсальность современных измерительных приборов, профессиональные инженеры осуществляют выбор мультиметра, исходя в первую очередь из тех физических величин, которые требуют как можно более точного измерения. Профессиональный мультиметр — прибор, способный полностью удовлетворить потребность измерений в узкой специализированной сфере. Специалисты, читая технические характеристики, точно знают, на что им смотреть, чтобы выбрать лучший инструмент для себя, исходя из соотношения цена-качество. Поэтому, данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности. Существуют общие понятия, относительно того, как пользоваться мультиметром в процессе осуществления измерений, которые бывают:. Осуществляются непосредственным подключением щупов к измеряемой цепи, или к отдельному компоненту, с моментальным отображением данных на дисплее или шкале прибора в единицах измеряемой физической величины. Например, измеряя ток, видеть значение силы тока в амперах, мерить напряжение, сразу отображаемое в вольтах, или проверять резисторы, получая сопротивление в Омах. Осуществляются путём нескольких последовательных измерений различных величин, с последующим вычислением искомой взаимосвязанной величины.

Как измерять напряжение вольтметром

Не каждый день пригодится такое умение, но как проверить напряжение в розетке мультиметром и что он должен при этом показывать, лучше узнать заранее. Кроме напряжения электронный тестер способен измерять силу тока и сопротивление проводов, для чего на приборе надо менять местами подключение штекеров. За их правильным подключением надо внимательно следить — если проводить измерения неправильно, то произойдет короткое замыкание. Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Как правильно использовать мультиметр

Чтобы померить нужные показатели, сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки — это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах. Поэтому значение на экране измерительного прибора будет отображаться в этой величине.

Как замерить силу тока мультиметром

Сила тока наряду с напряжением и сопротивлением является очень важным понятием в электричестве. Она измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник за определенную единицу времени. Определяют ее величину с помощью измерительных приборов, в домашних условиях это проще всего сделать при помощи мультиметра, или тестера, имеющегося в распоряжении многих хозяев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электропитания, поскольку превышение ею максимально допустимого значения приводит к поломке приборов и возникновению аварийных ситуаций. Тема этой статьи — как измерить силу тока мультиметром. Основными элементами аналоговых приборов являются шкала с нанесенными на ней делениями, по которой определяются показатели электрических величин, и стрелка-указатель.

Пост пикабушника Jon77 с тегами Мультиметр, Измерения, Длиннопост. Для этого нужно измерить напряжение, потом силу тока.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Поэтому сила тока определяется тестером по количеству электронов, которые проходят сквозь точку или схемный элемент за одну секунду. Такой тестер является универсальным и позволяет с достаточной точностью самостоятельно произвести измерения силы тока. Обозначения на большинство моделей наносятся латиницей, а также могут быть представлены аббревиатурой или сокращением английских терминов. Стандартный мультиметр или мультитестер позволяет выполнять замеры основных электрических показателей, представленных:. В профессиональных приборах также присутствует возможность произвести замеры ёмкости.

Мультиметр — это такой электроизмерительный прибор, который сочетает в себе несколько функций. Используется данный прибор в основном для починки или при создании электрических цепей.

При помощи гальванометра можно измерить не только силу тока, но и напряжение, ибо, согласно закону Ома, эти величины пропорциональны друг другу. Если две величины пропорциональны друг другу, то обе они могут быть измерены при помощи одного и того же прибора, шкалу которого надо только проградуировать соответствующим образом. Так, например, счетчик в такси отмеряет пройденное расстояние, и его можно проградуировать в километрах. Но так как плата за проезд исчисляется пропорционально расстоянию, то шкалу счетчика следует проградуировать непосредственно в рублях и копейках так, чтобы она сразу показывала стоимость проезда. Точно так же и шкалу гальванометра можно проградуировать так, чтобы отсчитывать по ней непосредственно либо силу тока в амперах , протекающего по гальванометру, либо напряжение в вольтах между зажимами гальванометра. Гальванометр, градуированный на силу тока, называют, как уже говорилось, амперметром, а градуированный на напряжение — вольтметром.

Главная Новости сайта Вспомни физику: 7 класс 8 класс 9 класс класс задачи кл. Его величество Музеи науки

Как измерить большой ток с помощью самодельного шунта

• Главная
>
• Электроника
⬎

Иногда, в радиолюбительской практике и не только, требуется измерить токи, величиной в несколько десятков ампер. Обычный мультиметр может измерять токи до 10 А, ито не всегда. Зачастую имеющийся под рукой прибор позволяет делать измерения до десятых долей ампера. Опытный радиолюбитель легко выйдет из положения, поэтому статья предназначена в первую очередь для новичков. Итак, будем разбираться, как измерить ток с помощью закона Ома.

Применение закона Ома

Основной закон электротехники, он же закон Ома, гласит: I=U/R где I-это ток в амперах, U-напряжение в вольтах, R-сопротивление в омах. Эта формула говорит нам, что если в разрыв измеряемой нагрузки (где нужно измерить ток) включить шунт (R) и измеренное на шунте напряжение (U) подставить в формулу, по двум величинам R и U мы узнаем нужную нам I — протекающий ток.

Пример: мы ожидаем ток 20-30 А, а может и больший от потребления двигателем шуруповерта. У нас имеется проволочный шунт, сопротивлением 0,035 Ом. Шунт подключается в разрыв плюса или минуса, это не важно — действующий ток одинаков на всех участках цепи. Так же параллельно шунту подключается вольтметр — по его показания можно судить о токе, потребляемом нагрузкой. У меня при почти полном торможении вала двигателя вольтметр показывал около 0,9 В. Подставив известные нам значения в формулу I=0,9/0,035=25,7А — такой ток потребляет мотор.

Обратите внимание:
При измерении пульсирующих и динамически меняющихся токов, цифровой вольтметр не очень подходит, так как его контроллер очень медленно снимает показания. Для данной цели больше подходит стрелочный вольтметр.

Подобрав шунт нужного сопротивления, можно измерять любые постоянные или пульсирующие токи, хоть до 300 А и более. Хотя я сомневаюсь, что такие измерения вам понадобятся. Обычные резисторы не подходят в роли шунта для больших токов, так как обладают малой мощностью рассеяния. Рассчитать примерную мощность рассеяния шунта можно умножив ожидаемый ток в амперах на падение на нем в вольтах. Для выше приведенного примера это 25,7*0,9=23,13 Вт, такой мощностью обладают проволочные резисторы.

Калькулятор расчета тока по сопротивлению и напряжению на шунте

Внимание! Для работы калькулятора необходимо включить поддержку JavaScript в вашем браузере!

Напряжение на шунте, В

Сопротивление шунта, Ом

Ток, А

Рассеиваемая мощьность на шунте, Вт

Самодельный шунт

Не всегда под рукой имеются проволочные резисторы таких мизерных сопротивлений, я бы даже сказал чаще их нет. Из положения можно выйти при помощи нихромовой проволоки от вышедших из строя нагревателей, в крайнем случае можно использовать обычный медный провод. Для определения сопротивления куска проволоки понадобится амперметр (прям замкнутый круг) и источник питания с нагрузкой. Амперметр может конечно быть рассчитан на меньшие токи, чем предполагается измерять шунтом.

Например, для измерения сопротивления своего шунта 0,035 Ом я использовал источник напряжения 12 В и галогеновую лампу 12 В 35 Вт. Предварительно оценив, что лампа потребляет 35Вт/12В=2,9А, я использовал амперметр на 5 А. Безусловно, когда мы знаем ток потребления нагрузкой, как в моем случае, амперметром можно и не пользоваться, однако будет большая погрешность в измерениях.

Для измерительного шунта отлично подходит сборный шунт от советского измерительного прибора. Данный шунт имеет несколько отводов и обладает способностью держать большие токи.

Итак, подключаем шунт неизвестного сопротивления в разрыв между источником питания и нагрузкой (лампой). Аналогично, как при измерении тока, включаем параллельно шунту вольтметр. В ситуации с лампой вполне сойдет цифровой вольтметр. Закон Ома здесь применим с той лишь разницей, что теперь нам известен ток и напряжение, а сопротивление нет. Используя ту же формулу, подставляем известные значения: 2,9(ток потребления лампы)=0,1(напряжение на измеряемом шунте)/X(сопротивление неизвестно) — 2,9=0,1/X или данное уравнение можно записать иначе: X=0,1/2,9=0,034 Ома — сопротивление шунта.

Измерение переменного тока

Для измерения переменного тока так же применимы вышеописанные методы, с той лишь разницей, что нужно использовать вольтметр переменного напряжения, а в случае с измерением сопротивления шунта — амперметр переменного тока.

Для измерения в цепях с частотой 50 Гц вполне сойдут и цифровые вольтметры и амперметры (при наличии у них таких функций). При более высоких частотах цифровые приборы малопригодны, их показания могут сильно отличаться от реальности. Стрелочные измерительные приборы в этом случае куда более подходящие.

Однако самым лучшим вариантом измерения токов любой формы является осциллограф. Осциллограф подключается к шунту вместо вольтметра. Это позволит измерить размах тока или или среднее его значение. Другими словами — мы увидим ток «воочию». Основная сложность при таких замерах — согласовать значения напряжений на осциллографе с сопротивлением шунта по закону Ома. Здесь могу посоветовать одно — калькулятор в начале страницы вам в помощь.

Хочется обратить внимание: при измерении переменного тока следует производит расчеты не по амплитудным значениям напряжения, а по среднеквадратическим — именно так принято в электротехнике измерять переменные токи и напряжения. Величины указываются усредненные, эквивалентные постоянным. Собственно это и стоит учитывать при использовании осциллографа. У цифровых «ослов» среднеквадратическая величина напряжения может рассчитываться автоматически, называется она «Vrms».

Вышенаписанное справедливо при измерении так называемых «действующих» токов, с относительно стабильной формой. Когда же нужно узнать пиковые токи — здесь в формулу рассчета (или калькулятор в начале) нужно подставлять амплитудные значения напряжений на шунте. Как говорится «все хорошо к месту» — в радиолюбительской практике требуются различные варианты.

Смотрите также другие статьи

Как измерить ток и напряжение

07.07.2022 | General, Knowledge

Ток и напряжение являются наиболее фундаментальными характеристиками электрической цепи. Без знания этих величин было бы невозможно производить смартфоны, телевизоры и даже холодильники. Именно по этой причине мы хотим вернуться к основам электротехники и объяснить вам, как производить измерения тока и напряжения.

Основы – параллельное и последовательное соединение

В электротехнике различают два типа цепей: Параллельные и последовательные соединения. Вы можете увидеть эти два типа цепей здесь:

Параллельное (слева) и последовательное (справа) соединение

Конечно, вы сейчас спросите: В чем разница между параллельными и последовательными цепями и почему это важно для измерения тока и напряжения?

В последовательной схеме два компонента (в нашем случае две лампы) последовательно подключаются к источнику питания. Характеристика последовательного соединения заключается в том, что везде присутствует один и тот же ток, независимо от того, в какой точке вы измеряете. Это можно представить себе как водопроводную трубу: если вода втекает в трубу с одного конца, такое же количество воды должно выйти с другого конца. Такой же поток воды преобладает и везде в трубе.

Однако электрическое напряжение не везде одинаково в последовательной цепи. Часть напряжения теряется на первой лампе (это называется падением напряжения), а еще часть напряжения теряется на второй лампе. Чем больше компонентов вы соедините последовательно, тем меньше напряжения останется для последнего компонента.

Напротив, в параллельной цепи падение напряжения одинаково для всех компонентов. Причиной этого является расположение компонентов: они расположены рядом друг с другом, а не непосредственно друг за другом. Но это также означает, что ток во всей цепи неодинаков. Здесь снова уместна аналогия с водопроводной трубой. Если водопроводная труба делится на две меньшие трубы, через каждую трубу протекает только часть первоначального общего тока.

Но теперь мы достаточно утомили вас основами. Так как же работает измерение тока и напряжения?

Измерение тока

Для измерения тока и напряжения используются так называемые амперметры и вольтметры. Устройства, которые могут измерять ток, а также напряжение (и, как правило, другие величины), называются мультиметрами или анализаторами мощности.

Если вы хотите измерить ток, вы подключаете амперметр последовательно к компонентам. Почему в сериале? Потому что только тогда, как объяснялось выше, через амперметр и компонент протекает один и тот же ток. Если бы амперметр был подключен параллельно компоненту, измерялся бы другой ток.

При этом амперметр должен иметь очень низкое внутреннее сопротивление. Благодаря этому низкому внутреннему сопротивлению измерительное устройство почти не влияет на цепь. Если бы внутреннее сопротивление было большим, то (согласно закону Ома) в цепи протекал бы и меньший ток. В этом случае измерение повлияет на систему. Из-за этого низкого внутреннего сопротивления использовать параллельно амперметр снова очень плохая идея. В этом случае через амперметр может протекать большой ток. Этот сверхток вызовет срабатывание внутренней защиты от перегрузки по току и, как минимум, перегорит предохранитель. Затем амперметр перестанет работать, пока не будет заменен предохранитель.

Амперметр в электрической цепи

Однако не всегда возможно разомкнуть цепь для установки амперметра. В этих случаях предпочтительнее косвенное измерение тока. Это означает, что вы измеряете не сам ток, а сопутствующие эффекты течения тока. Отсюда можно рассчитать электрический ток. Примером устройства косвенного измерения тока являются токоизмерительные клещи. Он измеряет магнитное поле, создаваемое током, и, таким образом, делает вывод о протекании тока в проводнике. Вы можете найти сообщение в блоге о текущих зажимах здесь.

Измерение напряжения

Измерение напряжения работает в точности наоборот измерению тока. Измеритель напряжения (вольтметр) подключается параллельно компоненту, падение напряжения которого необходимо измерить. Параллельно потому, что в параллельной цепи в обеих ветвях преобладает одинаковое напряжение. Вы также можете подумать о том, что произойдет, если вы установите счетчик неправильно, т.е. в последовательном соединении. В этом случае на самом счетчике упадет напряжение, и результат измерения будет неправильным.

Для точного измерения напряжения вольтметр должен иметь очень высокое внутреннее сопротивление. Желательно, чтобы это сопротивление было намного выше, чем сопротивление компонента, на котором вы хотите измерить падение напряжения. Это необходимо, потому что в противном случае изменился бы ток в цепи и, следовательно, падение напряжения на компоненте. Таким образом, в этом случае вольтметр будет иметь прямое влияние на ток в цепи.

Вольтметр в электрической цепи

Косвенное измерение тока возможно и также очень распространено, но косвенное измерение напряжения невозможно. Однако возможно бесконтактное измерение напряжения с помощью электрометров и подобных измерительных приборов. Однако в области электротехники эти методы используются редко.

Измерение тока и напряжения с высочайшей точностью – DEWETRON

Нет идеальных амперметров, вольтметров или мультиметров. Каждое из этих измерительных устройств имеет погрешность измерения, которая может варьироваться в зависимости от области применения и типа устройства. Погрешность измерения зависит, например, от частоты переменного напряжения или от разрешающей способности (указывается в битах) прибора. Величина напряжения и тока также может вызвать проблемы. Многие измерительные устройства имеют ограниченный диапазон измерений и теряют точность уже на краю этого диапазона измерений.

DEWETRON является производителем высокоточных измерительных приборов со штаб-квартирой в Австрии и занимается именно такими проблемами. Мы производим ряд измерительных приборов, которые выделяются своей превосходной точностью. Например, наш анализатор мощности смешанных сигналов имеет погрешность измерения менее 0,03%. В сочетании с разрешением до 18 бит и частотой дискретизации 10 000 кГц/с этот анализатор мощности идеально подходит для точного анализа тока и напряжения.

Кроме того, наше запатентованное программное обеспечение для измерения OXYGEN, предварительно установленное на каждой системе DEWETRON, упрощает измерение. Просто подключите свой счетчик к цепи, а все остальное — на одном дыхании. Например, вы можете настроить свой собственный экран измерений — именно так, как он лучше всего соответствует вашим потребностям.

Вы можете найти все наши системы сбора данных, включая наши выдающиеся анализаторы мощности, на веб-сайте DEWETRON. Там вы также найдете ряд других материалов, таких как технические документы, вебинары или видеоуроки. Кроме того, вы можете подписаться на нас в Twitter, LinkedIn или YouTube.

Как измерить ток с помощью осциллографа

Как измерить ток с помощью осциллографа — Saleae Articles

Статьи о распродажах

ГлавнаяПоддержкаФорум пользователейКонтакты

Поиск…

Статьи о распродажах

Логические анализаторы

Что такое логический анализатор?

Как использовать логический анализатор

Логический анализатор в сравнении с осциллографом

Различия протоколов SPI и I2C и что следует учитывать

Выбор логического анализатора

Учебное пособие по логическому анализатору: настройка пробника

Осциллографы

Что такое осциллограф?

Как пользоваться осциллографом

Цифровые осциллографы

Как работает осциллограф?

Как измерить ток с помощью осциллографа

Scope + Saleae

Powered By GitBook

Как измерить ток с помощью осциллографа

Проблема с осциллографами

позволяет посмотреть напряжение между двумя

Осциллограф баллы меняются со временем. Построив зависимость этого напряжения от времени, вы получите графическое представление вашего сигнала. Если вы хотите узнать больше о том, как осциллографы выполняют эту функцию, мы рекомендуем сначала ознакомиться с этой статьей.

Первым измерительным инструментом инженера-электрика часто является мультиметр, способный измерять несколько параметров, таких как напряжение, ток и сопротивление. Мультиметр обычно показывает среднее значение по времени и, как следствие, не может отображать быстро меняющиеся импульсы или повторяющиеся сигналы. Тут на помощь приходит осциллограф.

С другой стороны, многие мультиметры способны измерять ток, чего не может сделать осциллограф. Итак, как мы можем измерить ток для системы, которая быстро меняется? Во-первых, зачем нам это?

Пример схемы

Допустим, вы собираете очередной смартфон и хотите выяснить, как долго продержится батарея. Смартфоны могут включать и выключать функции только тогда, когда это необходимо, например, передачу на вышку сотовой связи через определенные промежутки времени. Если бы вы измерили ток, протекающий от аккумулятора к остальной части телефона, вы бы увидели ток, который все время быстро меняется. Вы не сможете получить последовательное чтение!

Рисунок 1: Измерение потребления тока смартфоном

Здесь может помочь осциллограф. Если бы вы могли измерить потребляемый ток, как он меняется со временем, вы могли бы получить график, подобный рисунку 1. В результате вы могли бы начать вычислять, как долго проработает ваша батарея.

Измерение потребляемого тока в режиме реального времени (в отличие от среднего) может помочь вам охарактеризовать энергопотребление вашего устройства или устранить потенциальные проблемы. Например, ваш процессор может потреблять большой ток при запуске, и вам понадобится осциллограф, чтобы увидеть этот скачок.

Измерение тока

Самый простой и наиболее распространенный метод измерения полного тока, протекающего через нагрузку, — это использование шунтирующего резистора. Это достигается путем размещения низкоомного резистора на линии питания (или обратной линии).

Рисунок 2: Цепь шунтирующего резистора

В этом случае вашей нагрузкой будет тестируемая цепь (например, ваш смартфон). Источником питания может быть что-то вроде батареи или сетевого адаптера.

Если вы измерите напряжение на резисторе, вы можете использовать закон Ома для расчета тока, протекающего через вашу нагрузку:

V=I×RV=I\times RV=I×R

Мы просто переформулируем формулу для определения тока:

I=VRI= \frac{V}{R} I=RV зная сопротивление и измерив падение напряжения на резисторе, мы можем рассчитать ток, протекающий через резистор, который совпадает с током, протекающим в остальной части цепи, и в этот момент.

Допустим, у нас есть шунтирующий резистор 0,1 Ом, и мы измеряем с помощью мультиметра падение напряжения 0,03 В на нем:

I=0.03V0.1Ω=0.3AI= \frac{0.03V}{0.1 \Omega } =0.3 AI=0.1Ω0.03V​=0.3A от нашего источника питания в нашу нагрузку.

Шунтирующие резисторы (Rsh) часто имеют низкое сопротивление, чтобы не вызывать падение напряжения в цепи. Помните, что по мере увеличения тока, потребляемого вашей нагрузкой, увеличивается и падение напряжения на шунтирующем резисторе. Это может привести к падению напряжения, достаточному для отключения всей системы!

Общие значения Rsh находятся в диапазоне от 0,01 до 0,1 Ом. Использование более высоких значений Rsh обеспечивает большую точность измерений, но за счет увеличения падения напряжения на шине питания до нагрузки.

Ограничения по мощности

Еще одна вещь, которую вы должны иметь в виду, это рассеиваемая мощность вашего шунтирующего резистора. Для большинства маломощных систем достаточно резистора 1/4 Вт. Когда вы начнете потреблять больше тока, резистор начнет рассеивать больше энергии в виде тепла, что может привести к повреждению резистора (что приведет к отказу или, что еще хуже, к пожару).

Мощность постоянного тока рассчитывается как:

P=V×IP=V \times IP=V×I

Это можно использовать в качестве расчета наихудшего случая ожидаемой мощности рассеяния Rsh. Из нашего предыдущего примера мы видим, что:

P=0,03 В × 0,3 А = 0,009 WP = 0,03 В \ умножить на 0,3 А = 0,009 WP = 0,03 В × 0,3 А = 0,009 Вт

Даже крошечная 1/10 Вт или резистор 1/8 Вт в этом случае может действовать как шунтирующий резистор. Однако предположим, что наша схема внезапно включает двигатель постоянного тока, и падение напряжения на Rш увеличивается до 0,5 В. Мы рассчитываем ток как:

I=0.5V0.1Ω=5AI = \frac{0.5V}{0.1 \Omega } = 5 AI=0.1Ω0.5V​=5A

Теперь через нашу цепь протекает ток 5A! Это довольно большое увеличение по сравнению с предыдущим. Теперь вычисляем ожидаемую рассеиваемую мощность через наш резистор:

P=0,5 В×5 А=2,5 WP=0,5 В \× 5 А = 2,5 WP=0,5 В×5 А=2,5 Вт

Теперь ожидаем шунтирующий резистор рассеивать 2,5 Вт мощности. Это было бы слишком много для большинства основных резисторов мощностью 1/4 Вт. На этом этапе вам следует рассмотреть возможность использования резистора мощностью 3+ Вт или переключения на более низкое значение Rsh.

Урок таков: выберите значение шунтирующего резистора на основе ожидаемого тока, потребляемого вашей цепью. Выполнение нескольких быстрых расчетов не требует больших затрат, чтобы впоследствии не повредить вашу схему!

Настройка осциллографа

Теперь, когда мы узнали, как выбрать значение Rsh и измерить ток, протекающий через него, давайте посмотрим, как можно настроить наш осциллограф для измерения тока. На первый взгляд может показаться, что наша исходная схема (рис. 2) хорошо работает. Использование резистора на положительной шине известно как шунтирующий резистор верхнего плеча. Однако с этим есть небольшая проблема: клемма заземления на большинстве настольных осциллографов напрямую связана с заземлением!

В этом видео показано, как зажим заземления осциллографа может привести к короткому замыканию источника питания в вашей цепи:

Если мы работаем с заземленной цепью и настольным осциллографом (который также правильно заземлен), зажим заземления по обе стороны от Rsh приведет к короткому замыканию. Нехорошо.

Один из вариантов — переместить резистор на обратный путь (известный как шунтирующий резистор нижнего плеча ) и подключить зажим заземления осциллографа к земле цепи.

Рис. 3. Измерение напряжения шунтирующего резистора с помощью осциллографа

При такой установке вам не придется беспокоиться о коротком замыкании источника питания. Однако вы вносите новую проблему: контур заземления. Ток может циркулировать вокруг контура заземления (от заземления через нашу тестируемую схему, через зажим заземления осциллографа, обратно на землю через осциллограф).

Рис. 4: Возможный контур заземления от измерительной цепи с помощью осциллографа

Контуры заземления могут вызывать нежелательные помехи или шумы при измерениях или в цепи. Эта статья отлично объясняет контуры заземления. Обратите внимание, что это реальная проблема только в том случае, если и ваш осциллограф, и тестируемая схема подключены к заземлению, как показано на рис. 4.

Если ваш осциллограф или тестируемое устройство питается от батареи или не нужно беспокоиться об этом вопросе. Однако для большей безопасности лучший способ измерить падение напряжения на шунтирующем резисторе — использовать схему с двумя датчиками, сконфигурированную как дифференциальная пара.

Настройка дифференциального пробника

Для выполнения этого измерения вам потребуется 2 канала осциллографа. У большинства осциллографов зажимы заземления соединены вместе (вы можете проверить это с помощью мультиметра, если не уверены). В результате нам не нужно ни к чему подключать зажимы заземления.

Подсоедините наконечники пробников к любой стороне шунтирующего резистора. В этом примере мы предполагаем, что канал 1 имеет более высокий потенциал, чем канал 2. Хотя на рисунке 5 показан шунтирующий резистор нижнего плеча, обратите внимание, что вы можете сделать это и с резистором верхнего плеча.

Рис. 5: Настройка дифференциального пробника

На осциллографе выберите функцию Math (при условии, что ваш осциллограф имеет такую ​​функцию). Оттуда вы сможете построить вывод Ch 1 — Ch 2 . Вычитая напряжение канала 2 из напряжения канала 1, мы можем вычислить падение напряжения на резисторе, не беспокоясь о коротком замыкании источника питания или создании контура заземления!

Помните, что для каждой точки на этом сигнале вам нужно будет разделить напряжение на значение шунтирующего резистора, чтобы получить ток, протекающий в вашей системе. Некоторые осциллографы позволяют делить измеренное значение на константу, чтобы не выполнять этот шаг. Проверьте Math работает в вашем осциллографе!

Другие варианты измерения тока

Если ваш осциллограф питается от батареи или тестируемое устройство изолировано от земли (например, оно также питается от батареи или вы используете настенный адаптер с двумя контактами), то вам не нужно беспокоиться о коротком замыкании источника питания на землю. Не стесняйтесь прикреплять этот зажим заземления к любой стороне вашего шунтирующего резистора!

Также можно приобрести специализированный дифференциальный пробник для вашего осциллографа, который выполняет ту же дифференциальную настройку, которую мы обсуждали выше. Однако для дифференциального пробника требуется только 1 канал вместо 2. Кроме того, дифференциальные пробники могут быть довольно дорогими.

Другим вариантом является токовый пробник осциллографа. Большинство токовых пробников зажимают оголенный провод и измеряют магнитное поле, создаваемое током, протекающим по проводу. Для этого требуется оголенный провод в вашей цепи, а пробники с клещами обычно имеют точность только до миллиамперного уровня. Шунтирующий резистор обычно необходим для измерения микроампер и наноампер

Четвертый вариант — использовать специальную схему или деталь для измерения напряжения на шунтирующем резисторе, например, INA169. INA169, по сути, создает дифференциальный пробник вокруг шунтирующего резистора и выдает выходное напряжение, которое можно измерить с помощью осциллографа. Однако обратите внимание, что INA169 способен измерять только положительные напряжения (шунтирующий резистор верхней стороны). Убедитесь, что вы полностью прочитали техническое описание, чтобы понять ограничения детали!

Существует множество вариантов измерения тока, протекающего по цепи. Мы рекомендуем потратить некоторое время на то, чтобы понять, как вы можете проводить такие измерения и ограничения каждого подхода.

Осциллографы — предыдущий

Как работает осциллограф?

Далее — Осциллографопы

Область + Saleae

Последнее изменение 3 года назад

Копия Link

на этой странице

Как измерить ток с помощью Oscilloscope

. Проблема с Oscilloscopes

Пример схемы

. Ограничения мощности

Настройка осциллографа

Настройка дифференциального пробника

Другие варианты измерения тока

Как измерить ток с помощью осциллографа

Измерение тока — простая задача. Все, что вам нужно сделать, это подключить мультиметр к цепи, которую вы хотите измерить, и прибор выдаст вам точное значение для использования. Иногда вы не можете действительно «разомкнуть» цепь, чтобы включить мультиметр последовательно с тем, что вы хотите измерить. Это тоже решается довольно просто — вам просто нужно измерить напряжение на известном сопротивлении в цепи — тогда ток — это просто напряжение, деленное на сопротивление (из закона Ома).



Все становится немного сложнее, когда вы хотите измерить изменяющиеся сигналы . Это зависит от частоты обновления (количества выборок в секунду) мультиметра, и средний человек может понять только определенное количество изменений на дисплее в секунду. Измерение переменного тока становится немного проще, если ваш мультиметр оснащен функцией измерения среднеквадратичного напряжения (среднеквадратичное значение напряжения — это напряжение сигнала переменного тока, которое будет передавать такое же количество энергии, что и источник постоянного тока с таким напряжением). Это строго ограничено периодическими сигналами (прямоугольные волны и тому подобное строго исключены, если среднеквадратичное значение измерения не является «истинным», даже в этом случае нет никаких гарантий точности измерения). Большинство мультиметров также имеют фильтр нижних частот, что предотвращает измерение переменного тока выше нескольких сотен герц.



Как использовать осциллограф для измерения тока

Осциллограф заполняет пробел между человеческим восприятием и постоянными значениями мультиметра – он отображает своего рода «график» сигнала по времени от напряжения, что позволяет лучшая визуализация изменяющихся сигналов по сравнению с набором изменяющихся цифр на мультиметре.

Также возможно измерение сигналов с частотой до нескольких гигагерц при наличии соответствующего оборудования. Однако осциллограф является высокоимпедансным прибором для измерения напряжения — он не может измерять токи как таковые. Использование 9Осциллограф 0279 для измерения токов требует преобразования тока в напряжение, и это можно сделать несколькими способами.



1. Использование шунтирующего резистора

Это, пожалуй, самый простой способ измерения тока, который будет подробно обсуждаться здесь.

Преобразователь тока в напряжение здесь скромный резистор.

Базовые знания говорят нам, что напряжение на резисторе пропорционально току, протекающему через него. Обобщить можно Закон Ома :

  В = IR



Где V — напряжение на резисторе, I — ток через резистор, а R — сопротивление резистора, все в соответствующих единицах измерения.

Хитрость заключается в том, чтобы использовать сопротивление резистора, которое не влияет на измеряемую цепь в целом, поскольку падение напряжения на шунтирующем резисторе приводит к меньшему падению напряжения в цепи, в которую он помещен. Общее эмпирическое правило: использовать резистор, который намного меньше, чем сопротивление / импеданс измеряемой цепи (в десять раз меньше в хорошей начальной точке), чтобы предотвратить влияние шунта на ток в измеряемой цепи.

Например, трансформатор и полевой МОП-транзистор в преобразователе постоянного тока могут иметь общее сопротивление (по постоянному току) в десятки миллиом, размещение большого резистора (скажем) 1 Ом приведет к падению большей части напряжения на шунте (помните что для последовательно соединенных резисторов отношение падения напряжения на резисторах равно отношению их сопротивлений) и, следовательно, большая потеря мощности. Резистор просто преобразует ток в напряжение для измерения, поэтому мощность не выполняет никакой полезной работы. В то же время, небольшой резистор (1 мОм) сбросит на него только небольшое (но измеримое) напряжение, оставив остальную часть напряжения для выполнения полезной работы.

Теперь, выбрав номинал резистора, можно подключить землю щупа к земле цепи, а наконечник щупа к шунтирующему сопротивлению, как показано на рисунке ниже.





Здесь можно использовать несколько изящных приемов.

Предположим, что ваш шунт имеет сопротивление 100 мОм, тогда ток в 1 А приведет к падению напряжения на 100 мВ, что даст нам «чувствительность» 100 мВ на ампер. Это не должно вызвать проблем, если вы будете осторожны, но часто 100 мВ воспринимаются буквально — другими словами, их путают со 100 мА.

Эту проблему можно решить, установив настройку входа на 100X — пробник уже ослабляет в 10 раз, поэтому добавление еще 10X к сигналу возвращает его обратно к 1 В на ампер, т. е. входное значение «умножается» на 10. Большинство осциллографов поставляются с этой функцией, позволяющей выбрать входное затухание. Однако могут быть прицелы, поддерживающие только 1X и 10X.

Еще одна полезная небольшая функция — возможность установить единицы измерения по вертикали, отображаемые на экране — букву V можно изменить на A, W и U, среди прочего.

Ситуация усложняется, когда вы не можете разместить шунт на нижней стороне. Заземление прицела напрямую подключено к заземлению, поэтому, если ваш источник питания также заземлен, подключение зажима заземления пробника к любой случайной точке цепи приведет к короткому замыканию этой точки на землю.

Этого можно избежать, выполнив так называемое дифференциальное измерение .

Большинство осциллографов имеют математическую функцию, которую можно использовать для выполнения математических операций с отображаемыми сигналами. Обратите внимание, что это никак не меняет фактический сигнал!

Здесь мы будем использовать функцию вычитания, которая отображает разницу между двумя выбранными сигналами.

Поскольку напряжение — это просто разность потенциалов в двух точках, мы можем подключить по одному щупу к каждой точке и соединить зажимы заземления с землей цепи, как показано на рисунке.



Отображая разницу между двумя сигналами, мы можем определить ток.

Тот же прием «затухания», что и выше, применим и здесь, только не забудьте переключить оба канала.



Недостатки использования шунтирующего резистора:

Использование шунтирующего резистора имеет несколько недостатков. Во-первых, это допуск , который может достигать 5%. Это то, что приходится учитывать с некоторым трудом.

Второй температурный коэффициент . Сопротивление резисторов увеличивается с температурой, что приводит к большему падению напряжения для данного тока. Это особенно плохо с сильноточными шунтирующими резисторами.



2. Использование токовых пробников



Готовые токовые пробники (называемые «токоизмерительными клещами»; они крепятся к проводам, не прерывая цепи) доступны на рынке, но их немного. любители, использующие их из-за их непомерно высокой стоимости.

Эти датчики используют один из двух методов .

Первый метод заключается в использовании катушки, намотанной на полукруглый ферритовый сердечник. Ток в проводе, вокруг которого зажат зонд, создает магнитное поле в феррите. Это, в свою очередь, индуцирует напряжение в катушке. Напряжение пропорционально скорости изменения тока. Интегратор «интегрирует» сигнал и выдает выходной сигнал, пропорциональный току. Шкала выходного сигнала обычно составляет от 1 мВ до 1 В на ампер.

Второй метод использует датчик Холла, зажатый между двумя ферритовыми полукольцами. Датчик Холла выдает напряжение, пропорциональное току.



3. Быстрый метод

Этот метод не требует никаких дополнительных компонентов, кроме эндоскопа и зонда.

Этот метод очень похож на использование токового пробника. Оберните провод заземления пробника вокруг провода, по которому проходит измеряемый ток, а затем подсоедините зажим заземления к наконечнику пробника.



Производимое напряжение снова пропорционально скорости изменения тока, и вам необходимо выполнить некоторые математические операции с формой сигнала (а именно, интегрирование; у большинства осциллографов это есть в меню «математика»), чтобы интерпретировать его как ток.

С точки зрения электрики, короткозамкнутый зонд в основном образует проволочную петлю, которая действует как трансформатор тока, как показано на рисунке.



Заключение

Существует несколько методов измерения изменяющихся форм тока с помощью осциллографа. Самый простой — использовать токовый шунт и измерять напряжение на нем.

Как измерить потребление тока и зачем это делать? — Человек-производитель Arduino

Пожалуйста, положите немного денег в банке с чаевыми, нажав на кнопку пожертвовать, чтобы поддержать меня, чтобы я мог продолжать создавать конкуренцию, как это. P.S. пожалуйста, пожертвуйте более $ 1 как PayPal берет минимум 0,30 доллара США за транзакцию

Многие производители не знают, насколько важно знать текущий розыгрыш вашего проекта или зачем вам это нужно знать. В этом уроке я объясню вам, как измерить текущую тягу вашего проекта и почему это так важно знать.

Мне часто задают вопрос, какой тип блока питания использовать для проектов. Большинство из нас знает требуемое напряжение, но сколько тока оно потребляет и зачем это нужно знать, остается загадкой для многих начинающих производителей. Для начала, что это за актуальная вещь? «Приходит аналогия, которая использует поток воды для объяснения этих вещей».





Предположим, что батарея, которую мы используем для питания нашего проекта, представляет собой ведро с водой с прикрепленным к нему шлангом. Давление воды на конце шланга – это то, что мы считаем напряжением. Скорость, с которой вода течет по шлангу, является током и измеряется в амперах.

Да, для меня это тоже никогда не имело смысла. Это сводится к тому, что если ваш проект потребляет больше тока, чем может предложить ваш блок питания, он не будет работать и даже может повредить ваш блок питания. Мы измеряем ток в амперах или амперах для краткости (используется символ A).

Один из способов примерно определить, какой блок питания использовать, — это прочитать документацию по всем компонентам, используемым в вашем проекте, и посмотреть их потребляемый ток (сколько ампер (А) или миллиампер (мА)). Сложите эти числа, и вы примерно узнаете, какая сила тока должна быть у вашего источника питания.

Предостережение: если вы используете USB-порт вашего ноутбука для питания вашего проекта, вы можете повредить USB-порт, если потребление тока слишком велико. Вот почему рекомендуется иметь внешний источник питания для питания вашего проекта, даже если у вас есть USB-кабель, подключенный к Arduino.

МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ ЭТОГО УЧЕБНОГО ПОСОБИЯ

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере



Другой способ узнать потребляемый ток — использовать мультиметр. Выполните следующие действия, чтобы настроить мультиметр для этого упражнения:

Шаг 1) Посмотрите на нижнюю часть мультиметра, вы увидите 3 или 4 порта, к которым вы подключаете щупы. Черный щуп подключается к COM-порту (COM означает общую землю). Красный щуп для этого упражнения должен быть подключен к порту с символом A (или 10A или что-то подобное).

Предостережение: мультиметры имеют ограничение на то, какую силу тока может выдержать порт. Скорее всего, ваш мультиметр также имеет порт, который измеряет ток в мА. Обычно я не использую его, так как его очень легко повредить, если вы не смотрите на него, и вы все равно получаете достаточную точность через порт A.

Шаг 2) Поверните шкалу мультиметра на A и используйте режим постоянного тока. Некоторые мультиметры имеют несколько вариантов A на циферблате. Мы используем DC (постоянный ток), ищите A с этим символом позади него.



Шаг 3) Затем с помощью адаптера мы подключаем красный щуп от вашего мультиметра к плюсовой (+) клемме вашего источника питания. Подключите черный щуп к Vin на Arduino Uno. Наконец, подключите GND на Arduino Uno к минусовой (-) клемме источника питания. Это называется подключением мультиметра последовательно или параллельно источнику питания.





Ваша установка должна выглядеть примерно так, как показано на рисунке 1. Теперь вы должны увидеть, сколько тока требуется вашему проекту.

ПРИМЕЧАНИЕ. Некоторые компоненты требуют тока запуска (DC Motors-это плохо). Ваш мультиметр может быть недостаточно быстрым, чтобы зарегистрировать это, и может не заметить этого, если блок питания может справиться с этим. Это случилось со мной, когда я начал использовать свой настольный блок питания. У меня был двигатель постоянного тока, для запуска которого требовался ток 3 А, после того как он заработал, потребление тока упало до менее 1 А.

Еще одна веская причина знать, какой ток потребляет ваш проект, — это когда вы пытаетесь запустить его от аккумуляторной батареи. Большинство аккумуляторных батарей USB оцениваются (Емкость) в миллиампер-часах (мАч). Чтобы выяснить, как долго он прослужит, все, что вам нужно знать, это его мощность и то, сколько тока потребляет ваш проект. Все, что вам нужно сделать дальше, это следовать этой простой формуле:

Разделите емкость аккумуляторной батареи в мАч на потребляемый ток проекта в мА. Если у вас есть задняя батарея емкостью 16750 мАч, а ваш проект потребляет 32 мА, просто разделите 16750 мАч на 32 мА 9.0003

С аккумулятором емкостью 16750 мАч и потребляемым током 32 мА время работы составляет около 523 часов. Просто отказ от ответственности; это как-то не точно. Факторы окружающей среды, такие как температура, оказывают большое влияние на фактическое время работы. Другим фактором является качество элементов питания, используемых в аккумуляторной батарее. Все аккумуляторы начинают разряжаться быстрее по мере потери заряда, у некоторых также может быть падение напряжения. Итак, мораль этой истории в том, что вам нужно запустить тест, чтобы увидеть фактическое время работы, расчет даст вам только приблизительное значение.

В заключении

Зная потребление электроэнергии вашими проектами, вы можете быть уверены, что вы получите правильный источник питания для вашего проекта, уменьшая вероятность отказа источника питания или необъяснимых зависаний вашего проекта. Это также может помочь вам выяснить, какой аккумулятор вам нужен для вашего проекта.

Если вам понравился этот урок и вы хотели бы видеть больше подобных уроков, подпишитесь на мою рассылку, используя форму ниже, или лайкните мою страницу в Facebook. Таким образом, вы получите уведомление, когда появится новый пост. Если у вас есть вопросы или предложения, пожалуйста, напишите мне или оставьте их в комментариях ниже. Хорошего дня и увидимся в следующий раз.



Tutorial, ArduinoAb Kurk 8 января 2018 г. измерение, ток, TutorialComment

0 лайков

Руководство по измерению мощности переменного тока

Руководство по загрузке

Мощность – это скорость выполнения работы (работа/время). Это также скорость, с которой энергия генерируется или используется. Для систем постоянного тока мощность выражается в ваттах: P=VdcAdc. Для систем переменного тока определение мощности является более сложным. Напряжение и ток в цепи переменного тока периодически меняют направление (переменный ток). В чисто резистивной цепи напряжение и ток меняют направление одновременно (синфазно). Измерения мощности выполняются путем измерения среднеквадратичного значения тока и напряжения по формуле P = VrmsArms.

Если также присутствует реактивный элемент (емкостный или индуктивный), напряжение и ток больше не меняют направление одновременно. Ток будет отставать от напряжения, когда в цепь включена индуктивность (см. рис. А). Ток будет опережать напряжение, когда цепь включает емкость. Величина опережения или отставания, выраженная в градусах, представляет собой фазовый угол (ø). Отдаваемая мощность равна P = VAcosø. Термин cosø представляет собой коэффициент мощности. Обратите внимание, что для чисто реактивной цепи P = 0,

.

Нагрузка, включающая реактивные элементы, представляет собой комплексное полное сопротивление (Z). В последовательной цепи Z = √÷R2, где X — индуктивное или емкостное сопротивление в омах, а R — сопротивление в омах. В параллельной цепи Z = RX/√÷R2. Коэффициент мощности представляет собой отношение R/Z. Коэффициент мощности можно также описать как фактическую мощность, деленную на полную мощность: PF = Вт/ВА. Для чисто резистивной цепи PF = 1,9.0003

Коэффициент амплитуды
Другим параметром, используемым для характеристики форм переменного напряжения и тока, является коэффициент амплитуды – отношение пикового значения к среднеквадратичному. Коэффициент амплитуды синусоиды. CF двухполупериодного выпрямленного синуса также равен √2, но полупериодного выпрямленного синуса равен 2. CF прямоугольного сигнала равен 1; треугольная волна √3. Последовательности импульсов с низким коэффициентом заполнения могут иметь пик-фактор >10.

Спецификация коэффициента амплитуды в измерительном приборе определяет пиковый уровень сигнала, с которым можно работать, часто с пониженной точностью.

На эту спецификацию влияют два фактора:
– Динамический диапазон усилителей и схем формирования сигнала.
– Полоса пропускания используемого преобразователя среднеквадратичного значения.

На приборах с более чем одним входным диапазоном ограничение в усилителях можно преодолеть, используя более высокий диапазон. Тогда пики сигнала для определенной амплитуды будут находиться в пределах максимально допустимого для этого диапазона (рис. B).

По мере увеличения коэффициента амплитуды высокочастотные компоненты становятся большей частью общей формы волны. Обычно они кратны основной частоте (гармоникам). Электронные регуляторы скорости, диммеры ламп, импульсные источники питания и аналогичные электронные схемы часто генерируют сигналы с высоким содержанием гармоник. Однофазный источник питания постоянного тока с диодным мостом без сетевой фильтрации имеет гармоники формы волны тока далеко за пределы 7-й (см. рис. C).

Преобразователь с полосой пропускания (-3 дБ) 780 Гц измерит 71% вклада 13-й гармоники. Полоса пропускания преобразователя не является серьезной проблемой, когда основная частота составляет 50 или 60 Гц. Однако, когда основной является высокая частота (например, 20 кГц в инверторе мощности), для точного измерения несинусоидальной формы сигнала требуется гораздо большая полоса пропускания. Измерительному оборудованию, предназначенному для измерения точек в цепи коммутации, требуется широкая полоса пропускания.

Однофазные цепи

Для простейшего однофазного подключения к сети переменного тока требуется два провода. В цепях низкого напряжения напряжение можно измерить напрямую с помощью вольтметра переменного тока с соответствующей шкалой. Ток обычно измеряют, вставляя трансформатор тока со стороны линии и контролируя выходной сигнал полноразмерным амперметром переменного тока на 5 А (рис. D). Там, где невозможно разорвать цепь для установки трансформатора тока, можно использовать разъемный сердечник или накладной преобразователь тока. В цепях с более высоким напряжением может быть добавлен трансформатор напряжения для понижения напряжения источника до более низкого уровня (рис. E).

В зависимости от уровня напряжения частотомеры могут быть подключены напрямую, как вольтметр переменного тока, или могут работать через трансформатор напряжения. Некоторые ваттметры, измерители коэффициента мощности и счетчики ватт-часов подключаются непосредственно к источнику питания (рис. F). В цепях с более высокой энергией или в ситуациях, когда счетчик расположен далеко от силовой цепи, используются трансформаторы тока и трансформаторы тока (рис. G).

В однофазной трехпроводной системе два горячих провода сдвинуты по фазе на 180° (относительно нейтрали). Для однофазной трехпроводной системы требуются два однофазных ваттметра или один многофазный прибор с двумя измерительными элементами (каждый элемент измеряет напряжение и ток). Это показано на рис. H. Необходимо соблюдать осторожность, чтобы не перегрузить счетчик при низком коэффициенте мощности. При PF=0,5 для полномасштабного считывания требуется удвоение полной шкалы либо на входе V, либо на входе A.

Многофазные цепи
Хотя многие нагрузки на предприятии являются однофазными, их рабочее питание поступает от одной фазы трехфазной системы распределения. Тяжелые электрические нагрузки, такие как большие двигатели, обычно трехфазные для повышения эффективности. Трехфазное питание конфигурируется как звезда (Y) или треугольник. Y-образные соединения могут быть 3-х или 4-х проводными. Напряжение на каждой фазе смещено на 120° от напряжения на остальных фазах.

Теорема Блонделя утверждает, что если сеть питается через N проводников, то общая мощность измеряется путем суммирования показаний N ваттметров, расположенных так, что элемент тока ваттметра находится в каждой линии, а соответствующий элемент напряжения подключен между этой линией и проводником. общая точка. Если общая точка расположена на одной из линий, то мощность можно измерять ваттметрами N-1.

Это позволяет измерять 3-фазную 3-проводную систему с помощью двух однофазных ваттметров, аналогично однофазной трехпроводной системе (см. рис. I).

Полная мощность представляет собой алгебраическую сумму двух показаний при всех условиях нагрузки и коэффициента мощности. Если нагрузка сбалансирована, при коэффициенте мощности, равном единице, каждый прибор будет показывать половину нагрузки; при коэффициенте мощности 0,5 один прибор считывает всю нагрузку, а другой показывает ноль; при коэффициенте мощности менее 0,5 одно показание будет отрицательным. В то время как сбалансированные нагрузки предпочтительны, многие системы сегодня не сбалансированы из-за модификаций системы или наличия нелинейных нагрузок.

3-фазная система Y с центральной нейтралью эквивалентна 4-проводной системе. Это требует использования трех измерительных элементов (рис. J). Для трех ваттметров общая мощность представляет собой алгебраическую сумму трех показаний при всех условиях нагрузки и коэффициента мощности.

На этих схемах показано использование однофазных ваттметров с прямым подключением. Внешние ТТ и ТТ также могут использоваться, как описано для однофазных цепей. На практике обычно используется трехфазный измеритель мощности, так как он может измерять все три ветви и вычислять алгебраическую сумму внутри себя. В системах, где третий провод напряжения отсутствует на счетчике, может использоваться специальная конфигурация элемента 2 1/2, как показано на рис. К.

Многофазные приборы доступны как в аналоговой, так и в цифровой конфигурации. Некоторые электронные трехфазные измерители мощности нельзя использовать в однофазных цепях из-за необходимости использования внутренней математической функции.

Энергия
Энергия – это мощность, используемая в течение определенного времени (P ˚ t). Электрическая энергия обычно измеряется в кВтч или МВтч. Счетчики киловатт-часов — это измерители мощности с временной базой для интегрирования мгновенной мощности во времени. Электронные версии счетчика кВтч часто включают возможность отображения мощности и потребления. Спрос – это среднее количество энергии, потребляемой за определенный промежуток времени. Для утилиты этот интервал обычно составляет 15 или 30 минут. Коммунальное предприятие должно иметь достаточную мощность для удовлетворения пикового спроса, поэтому цены на энергию часто устанавливаются на основе этого фактора. Счетчики потребления с регулируемыми уставками и выходными реле могут использоваться для отключения низкоприоритетных нагрузок для ограничения пиков потребления. Считывание потребления на аналоговом счетчике электроэнергии реализовано с помощью стрелочного указателя с ручным сбросом.

Как осциллограф измеряет ток/мощность?

star_borderПодписаться на статью

Tek Revolutioneer 10 сент. 2019

2star_border 2вопрос_ответ 6thumb_up

Ваша следующая статья



Дэйв из DesignSpark

Как вы относитесь к этой статье? Помогите нам предоставить лучший контент для вас.

Дэйв из DesignSpark

Спасибо! Ваш отзыв получен.

Дэйв из DesignSpark

Не удалось отправить отзыв. Повторите попытку позже.

Дэйв из DesignSpark

Что вы думаете об этой статье?

Большинство осциллографов непосредственно измеряют только напряжение, а не ток, однако существует несколько способов измерения тока с помощью осциллографа:

1. Измерьте падение напряжения на шунтирующем резисторе — некоторые конструкции блоков питания могут имеют встроенные шунтирующие резисторы для обратной связи. Один из методов – измерение дифференциального падения напряжения на таком резисторе. Как правило, это резисторы с низким сопротивлением, часто менее 1 Ом.

2. Измерение тока токоизмерительным щупом  – При использовании в сочетании с возможностями измерения напряжения осциллографа токовые пробники могут обеспечивать широкий спектр важных измерений мощности, таких как мгновенная мощность, средняя мощность и фаза.

Чтобы ваши текущие измерения были максимально точными, необходимо выбрать и правильно применить наиболее подходящую технику. У каждого из двух вышеперечисленных методов есть свои преимущества и недостатки, которые мы рассмотрим ниже:

Измерение тока как падение напряжения на шунтирующем резисторе

Если в блок питания встроен токоизмерительный резистор («шунтирующий» резистор), это наиболее удобный подход. Измерение падения напряжения на чувствительном резисторе с помощью активного дифференциального пробника даст хорошие результаты, если синфазный сигнал находится в пределах указанного рабочего диапазона пробника, а падение напряжения достаточно велико.

Однако использование дифференциального пробника для сигналов низкого уровня требует некоторого внимания к снижению шума в измерительной системе.

• Используйте наименьшее возможное затухание пробника и ограничьте полосу пропускания пробника или осциллографа
  , чтобы уменьшить шум измерительной системы.
• Также имейте в виду, что емкость и сопротивление щупа будут параллельны
  с измерительным резистором, и хотя они предназначены для минимизации влияния
  на тестируемое устройство, вы должны знать, что они существуют.

Установка измерительного резистора последовательно с нагрузкой требует тщательного проектирования. Как
значение сопротивления увеличивается, падение напряжения на ампер увеличивается в соответствии с законом Ома
, что улучшает качество измерения тока. Однако рассеиваемая мощность в резисторе увеличивается пропорционально квадрату тока, и необходимо учитывать дополнительное падение напряжения. Кроме того, резисторы добавляют в схему индуктивное сопротивление. И не забывайте, что входная емкость дифференциального пробника появляется параллельно измерительному резистору, образуя RC-фильтр.

Если вы добавляете в цепь измерительный резистор, постарайтесь добавить его как можно ближе к земле, чтобы свести к минимуму синфазные сигналы на резисторе, которые измерительная система должна отклонять. И, в отличие от высокопроизводительных токовых пробников, характеристика подавления синфазных сигналов при измерении дифференциального напряжения имеет тенденцию падать с повышением частоты, снижая точность измерений высокочастотных токов с помощью чувствительных резисторов.

Измерение тока с помощью токоизмерительного датчика

Прохождение тока через проводник вызывает формирование поля электромагнитного потока вокруг
кондуктор. Токовые пробники предназначены для измерения силы этого поля и преобразования его в соответствующее напряжение для измерения с помощью осциллографа.

Позволяет просматривать и анализировать текущие формы сигналов с помощью осциллографа. При использовании
в сочетании с возможностями измерения напряжения осциллографа токовые пробники
также позволяют выполнять широкий спектр измерений мощности. В зависимости от математических возможностей осциллографа формы сигнала
, эти измерения могут включать мгновенные
мощность, истинная мощность, полная мощность и фаза.

Существует два основных типа токовых пробников для осциллографов:

• Токовые пробники переменного тока
• Датчики переменного/постоянного тока

Оба типа используют принцип действия трансформатора для измерения переменного тока (AC) в проводнике
. Для работы трансформатора по проводнику должен протекать переменный ток.

Этот переменный ток вызывает создание и разрушение магнитного поля в зависимости от амплитуды и направления тока. Когда чувствительная катушка помещается в это магнитное поле, изменяющееся магнитное поле индуцирует пропорциональное напряжение на катушке за счет простого действия трансформатора. Затем этот сигнал напряжения, связанный с током, обрабатывается и может отображаться на осциллографе в виде масштабированного сигнала тока.

Простейшие датчики переменного тока представляют собой пассивные устройства, представляющие собой простую катушку, которая
намотана в соответствии с точными спецификациями на магнитный сердечник, например из ферритового материала. Некоторые из них представляют собой сплошные тороиды
и требуют, чтобы пользователь проложил проводник через сердечник. В токоизмерительных пробниках с разъемным сердечником используется точно спроектированная механическая система, которая позволяет открывать сердечник и зажимать его вокруг проводника без разрыва тестируемой цепи. Токовые пробники с разъемным сердечником обладают высокой чувствительностью и работают без питания, но механически жесткие и обычно имеют небольшую апертуру, что может ограничивать их универсальность. 9Пробники переменного тока 0003

, основанные на технологии пояса Роговского, являются альтернативой токоизмерительным пробникам со сплошным и разъемным сердечником
. Катушка Роговского использует воздушный сердечник и является механически гибкой,
позволяет открывать катушку и наматывать ее на провод или вывод компонента. А поскольку сердечник не является магнитным материалом, катушки Роговского не насыщаются магнитным полем при высоких уровнях тока, даже в тысячи ампер.
