Как припаять штекер к наушникам

Зачем покупать новые наушники, если в 9 случаях из 10 не работают наушники из-за разрыва провода около штекера. Тому, как починить наушники своими руками, а точнее как припаять штекер к наушникам подробно рассмотрено в сегодняшней статье.

Описываемый метод предполагает как минимум наличие паяльника. О том как починить наушники безе паяльника читайте: Ремонт наушников голыми руками, без паяльника!

Специально для этой статьи было снято видео в котором показан весь процесс ремонта наушников :

Чтобы показать, как припаять наушники к штекеру подготовлены наглядные фотографии ремонта двух наушников компании Sony. Это модели XBA-1 и XBA-h2. В обоих случаях не работают наушники именно из-за переломленного провода.

Первые наушники чисто арматурные, вторые гибрид арматурного с динамическим излучателем, но это не важно. Сегодня все наушники комплектуются штекером 3.5 мм (джек или jack 3.5mm) и ремонт штекеров обоих наушников будет показан параллельно.

Как разобрать штекер наушников

Чтобы починить наушники, первым делом необходимо разобрать их штекер. Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:

Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.

У вторых наушников(XBA-h2) разъем оказался разборным.

Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами


Определение проблемы

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.


Места, где чаще всего происходит обрыв провода

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Чистим контакты штекера:

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

Ищем причину повреждения

Признайтесь, как часто вы видели, чтобы кабель наушников ломался прямо посередине? Причиной поломки почти всегда оказывается штекер, который при регулярном использовании подвергается механической нагрузке гораздо чаще остальных элементов наушников. Просто сдавите и подергайте провод в районе штекера.

Если звук после этого появится, значит, неисправность действительно в нем. Старый штекер просто отрезаем — он нам больше не понадобится.

Лудим провода перед пайкой наушников

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4.

Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т. к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом. Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом. Главное — оставить незалуженную чати проводков достаточной длины, чтобы дотянуться до контактов штекера.

ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему. Для начала выясним что и куда.

Подготовка

В процессе работы нам потребуются некоторые инструменты и приспособления. В первую очередь это конечно паяльник и расходные материалы для пайки. В процессе работы используется любой инструмент, мощность в этом случае значения не важна.

Другой подход нужен к расходным материалам. Так приобретённый не так давно припой ПОС-61, диаметром 1 мм, оказался непригодным для пайки. При работе обнаружилась зернистость и матовость застывшего металла. Пришлось использовать ПОС-40 из старых запасов. Так что к выбору припоя стоит отнестись внимательно.

Второй необходимый для пайки расходник – это канифоль или флюс. Я использую канифоль, причина в том, что флюс представляет собой кислоту, которая в итоге разрушает соединение. По этой же причине не рекомендую использовать как флюс — таблетки аспирина, как советуют некоторые интернет — гуру.

Паять лучше, на деревянной поверхности, так как металл или стекло отбирает тепло, что критично при работе паяльником.

Рекомендации: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном


, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры


, Распайка наушников

В работе нам потребуется:

  • Острый нож, монтажный или нож электрика, не столь важно. Он нужен для удаления изоляции.
  • Наждачная бумага для зачистки площадки контакта и термоусадочная трубка, диаметром 4-5 мм.
  • Не забывайте о плоскогубцах или утконосах, они нужны для удержания деталей при пайке.

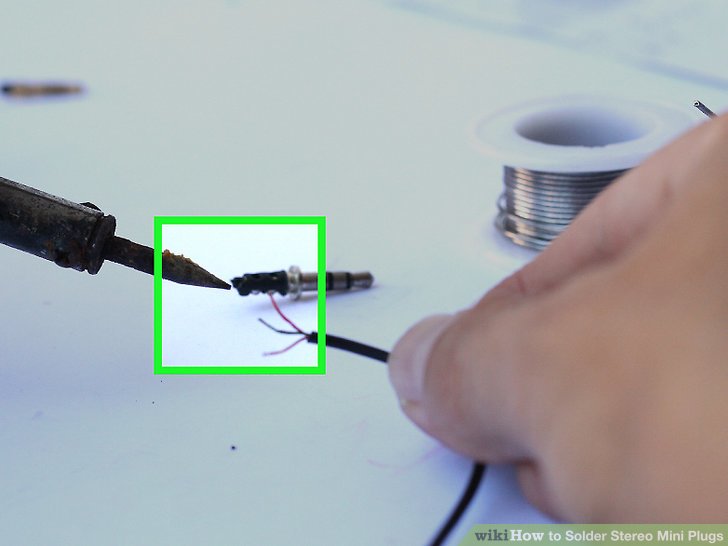

Куда припаять провода наушников

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже

. А вот что такое GND?

Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь. Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ). Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.

Цвета надписей и стрелочек выбраны не случайно, это стандартная расцветка, которую имеют больше половины наушников, а у остальной половины вместо зеленого — синий. В особо редких случаях встречаются другие цвета, но земля(GND) всегда желтая. Всегда…

Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)

Тому как определить назначение проводов у гарнитур была посвящена отдельная статья:

Чиним разъем гарнитуры или пять проводков на четыре контакта

Нестандартные разъемы

Мы упоминали уже, что многие производители выпускают устройства, где вход на гарнитуре отличается от стандартного. Например, некоторые модели Нокиа (Nokia), Самсунг (Samsung), Эриксон (Ericsson) и т.д. Также часто встречаются гарнитуры, где вместо стандартного штекера, например, WH-205, используется USB разъем.

Что касается технологии ремонта таких наушников, то она практически не отличается от обычной. Единственным исключением может быть поиск оригинального штекера для той или иной модели телефона. Но, учитывая возросшее количество «левых» производителей оригинальных запчастей, купить такой разъем несложно.

Помимо этого не стоит забывать, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на фото.


Переходник для телефона Самсунг, под стандартную гарнитуру

При желании подобный переходник можно распаять самостоятельно, но учитывая низкую стоимость китайских изделий, в этом нет особой необходимости.

Как видите, правильно паять наушники несложно, все что необходимо для этого – аккуратность и навыки работы с паяльником. Даже если у вас не получилось произвести ремонт с первого раза — не расстраивайтесь, проверьте все еще раз.

Заливаем штекер наушников клеем

Когда все проводки припаяны остается залить разъем полиэтиленовым термоклеем (1) и, пока клей не застыл, всунуть в резиновую оболочку (2). Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами. Теперь есть еще 5-10 секунд на придание разъему нужное положение(3). Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки(4).

Надеюсь, что в статье удалось показать ремонт наушников своими руками. Возможно вам до сих пор не понятно как припаять штекер к наушникам или что-то осталось ‘за кадром’, не стесняемся выражать свое негодование или годование в комментах.

У этого метода есть одно слабое место — использование термоклея. Со временем он может размягчаться, поэтому рекомендую посмотреть статью: Пластиковая труба в качестве клея при ремонте бракованных Xiaomi Piston 3

Предупреждения

  • Не используйте штекер, если вы даже предполагаете, что на нем есть короткое замыкание. Оно может убить дорогостоящее оборудование. Если вы вставили штекер, а он не работает, сразу же вытаскивайте его.
  • Нагревайте бережно (используйте хорошую технику пайки). Перегретый штекер может расплавиться и вызвать короткое замыкание.
  • Вы также можете вызвать полное короткое замыкание, если перегреете оплетку или экран. Это расплавит все внутренности кабеля и приведет к короткому замыканию внутри.

Основные признаки неисправности, определение возможных неисправных элементов

Для того чтобы определить конкретное место неисправности, необходимо иметь опыт работы с мультиметром. Для ремонта наушников достаточно простейшего цифрового мультиметра.

Возможные признаки неисправности:

1. Нет звука из одного динамического излучателя.

Первым делом следует прозвонить цепь. Для этого необходимо воспользоваться мультиметром и схемой наушников. Типовая схема для наушников без микрофона с трехконтактным разъемом.

В случае с коаксиальными проводниками схема имеет вид:

Таким образом, чтобы прозвонить левый канал, следует щупы мультиметра (в режиме измерения сопротивления на пределе 200 Ом) подключить к крайним контактам разъема. Для контроля правого канала – к первому и второму контактам от корпуса разъема.

В зависимости от типа динамических излучателей сопротивление может быть от единиц до десятков и сотен Ом. Нулевое сопротивление свидетельствует о замыкании в цепи, бесконечное – об обрыве в цепи либо неисправности динамика. Для получения более точной причины неисправности необходимо пошевелить шнур в местах соединения с разъемом, излучателями, разветвителем и регулятором.

В местах соединений проводников к этим элементам наушников чаще всего происходит обрыв (облом) проводников. Если контакт появляется при воздействии на шнур, скорее всего, динамики исправны. Таким образом можно определить точное место обрыва проводки.

2. Излучатели работают, но громкость меньше, и из наушников идет монозвук.

Причиной этого является обрыв общего провода. В таком случае наушники не будут прозваниваться ни в одном из вариантов, представленных на рис.5. Они будут звониться при подключении щупов мультиметра между крайним и средним контактами разъема.

3. Оба динамических излучателя не работают.

В таком случае обычно присутствует двойная неисправность: не работают оба излучателя, обрыв двух проводников, либо проводник плюс нерабочий излучатель. Такая неисправность появляется при сильном механическом воздействии на шнур наушников, либо в результате длительной эксплуатации с одним неработающим каналом.

4. Треск во время регулировки громкости регулятора.

Неисправность заключается в результате износа переменного резистора. Его следует менять. На некоторое время удалить треск можно, потерев рабочую зону резистора грифелем простого карандаша.

5. Не работает микрофон.

Микрофон обычно подключается к 4-му контакту разъема.

В этом случае необходимо прозвонить 1 и 4 (крайние) контакты разъема. Если в наушниках применен микрофон конденсаторного типа, он может не звониться. Для контроля его исправности требуется осциллограф.

6. Звук в одном из динамиков стал тише.

Возможно, засорился звуковой канал излучателя. Его можно продуть, применяя обычный велосипедный насос (ни в коем случае не собственным дыханием).

Советы профессионалов

  • Покупая дешёвые наушники, рассчитывайте на срок службы в год. Дольше они не живут почти ни у кого.
  • Если ремонтируете дорогую пару — понадобится хороший паяльник с тонкой насадкой, чтобы не залить всё вокруг припоем.
  • Медь, серебро, золото — всё это явно лучше, чем олово. Для хорошего звука нужны хорошие материалы.
  • Армировка наушников здорово продлевает срок их службы.
  • Залужить контакты можно не только аспирином. Есть много способов. Если читатель ремонтирует дорогие студийные наушники — можно зачищать их ножом, так как толщина меди позволит это сделать.

Источники

  • https://pro-instrymenti.ru/elektronika/kak-pravilno-payat-naushniki/
  • https://odinelectric.ru/wiring/wires/kak-pripayat-provoda-k-shtekeru-naushnikov
  • https://www.asutpp.ru/kak-spayat-naushniki.html
  • https://svaring. com/soldering/praktika/pajka-naushnikov
  • https://electro-shema.ru/remont/kak-pripayat-naushniki-k-shtekeru.html
  • https://myearphones.ru/instruktsii/kak-spayat-naushniki
  • https://220v.guru/bytovaya-tehnika/kak-zamenit-shteker-v-naushnikah-s-3-4-provodami-s-mikrofonom-i-bez.html

Пора идти к мастеру по ремонту.

Если ни один из перечисленных выше советов не помог, это означает, что проблема не такая маленькая, как хотелось бы. Если смартфон все еще находится на гарантии, лучше всего просто связаться с продавцом или производителем. Объясните проблему в компании и отправьте ее в ремонт или замену. В некоторых случаях это может занять продолжительное время, но, по крайней мере, это бесплатно.

Второе решение определенно худшее. Возможно, придется отремонтировать устройство у производителя или у кого-то еще, кто знает в этом разбирается. Вам придется открыть свой кошелек и заплатить, чтобы починить его, но, по крайней мере, вы снова сможете использовать разъем для наушников. В противном случае вы можете просто выбрать пару беспроводных наушников Bluetooth, что также решит проблему. Ну вроде как.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Как припаять наушники

Реакция на пост о гарнитурах и наушниках показала, что разговор о пайке штекера наушников надо начинать с азов. Снимаем лаковую изоляцию с жил. Легче всего обжечь лак зажигалкой. Лак вспыхивает в мгновенье ока, так что, знайте меру.
