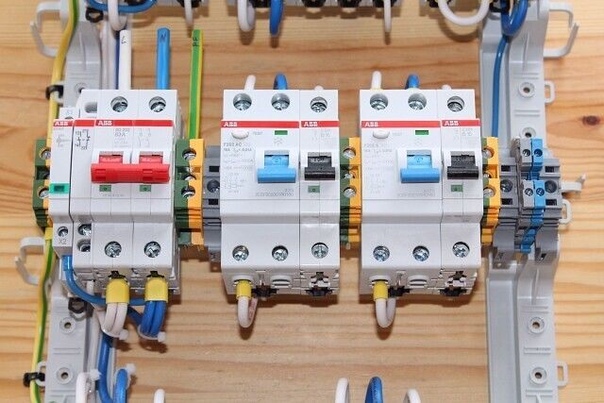

Какие автоматы: Квартирный щиток. Установка автоматов и УЗО.Электрощиты. Сборка и проектирование

Какие автоматы ставить в частном доме на ввод?

Автоматический выключатель – защитное устройство, которое прерывает подачу электричества на вводе при возникновении короткого замыкания (КЗ) или перегрузки в сети, чем исключает опасность возникновения аварийных ситуаций. Но нужно знать, какой автомат поставить на ввод в дом, поскольку при неправильном выборе мощности он будет постоянно выбивать или вообще не включится при подключении мощного электрооборудования.

Параметры автомата

Основные характеристики, которые нужно учитывать при выборе:

• Рабочий ток.
• Ток короткого замыкания.
• Тип время-токовой характеристики.
• Количество полюсов.

Рабочий ток

Это показатель максимального значения, при превышении которого цепь будет автоматически разъединена. При выборе нужно ориентироваться на общую нагрузку, которая приходится на электропроводку в доме, и одновременно на сечение проложенного кабеля.

Для расчета нагрузки суммируется мощность всех электроприборов в доме, после чего умножается на коэффициент одновременности (одновременной работы оборудования), который равен 0,7 или 70 %. Полученное число делится на 220 (напряжение сети). Это значение и будет номинальным током, которым должен обладать вводной автомат для частного дома.

Например, если суммарная нагрузка 8000 Вт, то с учетом коэффициента 0,7 она будет составлять 5600 Вт. Далее 5600/220 и получается 25,45 А. Поскольку выключателей на 26 А не бывает, выбирается на 25 А, который рассчитан на 25×220=5500 Вт.

Ток короткого замыкания

Как правило, на автомате указывается под показателем номинального. Существуют приборы, рассчитанные на значения от 3 до 10 кА. Если дом находится вблизи с трансформаторной подстанцией, выбирается выключатель на 10000 А. В остальных случаях подойдут на 6 кА. Устройства с меньшими значениями в частном доме устанавливать не рекомендуется.

Тип время-токовой характеристики

Пусковой ток некоторых приборов может превышать рабочий в несколько (иногда даже до 10) раз. Ввиду этого автомат может расценить такую мощность как короткое замыкание и разъединить цепь. Поэтому необходимо правильно подобрать класс устройства (указывается рядом с номинальным током):

• B – устанавливается при отсутствии мощных электроприборов.
• C – используется для жилищ с электрической плитой или котлом, а также при частом и одновременном использовании относительно мощных приборов (сварочный аппарат, компрессор, бетономешалка и т.д.).
• D – монтируется только при наличии мощных электродвигателей.

Количество полюсов

Двухполюсный вводной автомат в частном доме рекомендуется устанавливать при условии однофазной сети (220 В). Но нередко монтируются и однополюсные – когда общая нагрузка на электропроводку незначительна. Для электросети с напряжением 380 В применяются четырехполюсные.

Важные рекомендации

Неправильный выбор может стать причиной множества проблем. Поэтому при выборе необходимо придерживаться нескольких правил.

Прежде всего, ориентироваться нужно на электропроводку. Если кабеля малого сечения и старые, их необходимо заменить. Установка автомата большой мощности не гарантирует, что нагрузку выдержит электропроводка.

При расчете номинального тока может получиться среднее значение – к примеру, 22,8 А. Округлять нужно только в большую сторону – то есть автомат следует покупать на 25 А.

Автоматы категории отключения «B» — Использовать всем! – CS-CS.Net: Лаборатория Электрошамана

Автоматы ABB S200 категории отключения «B»

Совсем мелкая заметка. Я уже затрагивал выбор номинала автомата, и упоминал там автоматы категории B

, но не уделил им должного внимания. Исправляю этот косяк.

По возможности СЛЕДУЕТ ОБЯЗАТЕЛЬНО применять в квартирах автоматы категории B! Во-первых, они более чувствительные, а во-вторых кое-как начинает соблюдаться селективность. Мне лень считать, я напишу совсем на пальцах. От перегрузки этот автомат отработает так же, как и автомат категории C. А вот о случае короткого замыкания мы и поговорим.

Написал небольшой пост про селективность автоматов. Почитайте его, там есть ещё несколько интересных моментов!

Вариант первый. Дом новостройка (или старый с электроплитами), и стояк там хороший. Все соединения качественные, подстанция рядом. А значит, обычное омическое сопротивление линии питания довольно низкое. В случае замыкания его ток может достигать таких величин, что его хватит на срабатывание даже вводного автомата. И вы получите то, за что все обижаются: «Что за херня! Мы платили такие огромные деньги, а тут у нас лампочка сгорела, дык вырубило и автомат на свет и ещё и автомат на лестнице!». И действительно, во многих случаях никакой селективности вы не получите, к сожалению. Использование автоматов категории B более-менее (но не во всех случаях) позволяет нормально жить.

Вариант второй. Дом старый. С газом. Или дачный, к которому идут хилые провода с большим сопротивлением линии. Тогда может случиться такое западло, что при замыкании его ток будет так мал, что автомат категории C ВООБЩЕ не отработает, а вы потом будете недоумевать, почему это свежий новый щиток — гавно, а дом сгорел. В этом случае, собственно, другого решения, кроме как ставить автоматы B — нет. Ну и ещё по возможности провести ревизию ввода: протянуть все соединения.

Вот такие дела. К сожалению, во многих конторах эти автоматы заказные и идут 2-3 недели с центрального склада ABB. С Электро-мастером у меня есть договорённость о том, что для меня там будут держать эти автоматы по паре коробок всегда, чтобы я мог собрать щиток быстрее. Если народ потянется и на автоматы будет спрос — мы увеличим их оперативный запас.

А вообще, я потихоньку наращиваю объёмы личного склада (тоже типа оперативного запаса). Если раньше там были всякие шинки, наконечники и стяжки — расходники, то теперь есть ещё и пятку автоматов распространённого номинала и некоторые остатки типа «нэ пригодиллосссь», которые используются на следующих заказах.

Две коробки. Какие автоматы Lada и УАЗ теперь ставят на свои машины? | Об автомобилях | Авто

С момента начала продаж Lada Vesta в 2015 году потребители заваливали представителей «АвтоВАЗа» вопросами о том, когда же на машине появится автоматическая коробка передач. Ведь чуть ли не треть всех конкурирующих с ней Hyundai Solaris продаются с современным 6-ступенчатым корейским автоматом.

Покупатели готовы были платить за возможность езды с двумя педалями, однако французские инвесторы и руководство «АвтоВАЗа» не спешили внедрять на Vesta современные коробки. Слишком высокой оказывалась цена, а использовать на флагманской модели старый 4-ступенчатый французский агрегат с Renault они не хотели по маркетинговым соображениям. Немного погодя автомат на Lada все-таки появился. Это был старый японский 4-ступенчатый агрегат Jatco родом из 2000-х годов. Но доступен он был только на Granta, которая в модельной иерархии стоит на ступеньку ниже Vesta. А для флагманской модели бренда по-прежнему предлагался лишь робот AMT, изготовленный путем соединения российской 5-ступенчатой механической ручной коробки с немецким управляющим мехатроником ZF.



Как будут выглядеть новые универсалы Lada Vesta SW Cross и Vesta SW

Как будут выглядеть новые универсалы Lada Vesta SW Cross и Vesta SW

Как рассказывал бывший генеральный директор Lada Николя Мор, в течение нескольких лет французы старались создать условия для долговременного внедрения на российские машины современных автоматических трансмиссий японского производства. Однако для этого требовалось подготовить возможность их последующего производства в Тольятти.

И вот сейчас такое окно возможностей открылось. Сразу две модели Lada — Vesta и X-Ray — получили японский вариатор Jatco.

Две ступени у вариатора

Крупнейший производитель трансмиссий в Японии — компания Jatco. Она входит в альянс Renault-Nissan, который имеет контрольный пакет акций «АвтоВАЗа». Коробка рассчитывалась специально для использования на машинах с поперечным расположением мотора малой мощности и способна справляться с нагрузкой в 180 Нм.

Такой момент развивают обычно 1,6-литровые бензиновые агрегаты. В Россию автоматическая коробка будет поставляться только со 113-сильным 1,6-литровым французским агрегатом, который откалиброван специально для этой трансмиссии.

Коробка имеет двухступенчатый планетарный редуктор, помогающий более эффективно работать в экстремальных режимах езды по раскисшим дорогам. Во время движения по грязи или в снегу, когда часто возникают пробуксовки, включается первая ступень, которая работает как раздатка у внедорожников. Она фактически понижает передаточное отношение бесступенчатого вариатора. В этом случае его металлический ремень не попадает в крайние положения конусов, благодаря чему повышается их ресурс.

Вторая ступень включается на скоростных трассах и переводит вариатор в режим нормальной работы.

Вариатор оснащается блокируемым гидротрансформатором, который помогает плавно стартовать и двигаться без рывков на малых скоростях в дорожных заторах.

Модернизированный вариатор будет устанавливаться на все семейство Vesta, включая внедорожную версию Cross. Эта же коробка сейчас применяется на Logan.

С новой автоматической трансмиссией и мотором Lada Vesta сохранила прежний дорожный просвет, который составляет 178 мм у седанов и 203 мм — у версий Cross.

Из Индии в Ульяновск

Новую автоматическую коробку получил и «УАЗ Патриот». Вместе с усовершенствованным бензиновым агрегатом объемом 2,7 литра и мощностью 150 л. с. теперь будет ставиться индийская автоматическая 6-ступенчатая трансмиссия Powerglide 6L50.

«Буханка» и ещё 8 легендарных автомобилей, которые не сходят с конвейера

«Буханка» и ещё 8 легендарных автомобилей, которые не сходят с конвейера

Этот агрегат является лицензированной копией автомата General Motors Hydromatic. Лицензия на нее была куплена фирмой Tata. Ранее такие же 6-ступенчатые автоматические трансмиссии устанавливались на пикапы Chevrolet Colorado, на седан Cadillac CTS, а также на другие модели GM. Сейчас они уступили место 8-ступенчатым коробкам Hydromatic.



По заявлениям представителей УАЗ, трансмиссия для российского рынка собирается на заводе Powerglide во французском Страсбурге и поступает на ульяновский завод с маслом Dexron-VI.

Система охлаждения коробки поступает во Францию из Кореи, а блок управления с электроникой — из Китая. Новый автомат комплектуется также индийской раздаточной коробкой Divgi-TTS.

Ресурс у Powerglide 6L50 довольно большой. Агрегат рассчитан на работу с двигателями объемом до 5,3 л, мощностью до 350 л. с. и с крутящим моментом до 500 Нм. Моторесурс эквивалентен пробегу в 200 тысяч километров. С новым автоматом «УАЗ Патриот» стал заметно экономичнее.

Топ 10 Лучших автоматов в мире

Несмотря на то, что за последнюю сотню лет тактика боя серьезно изменилась, автоматы по прежнему являются основой любой армии. В этой статье мы рассматриваем различные виды автоматического оружия, многие из которых по сей день используются в вооруженных силах многих стран мира.

1 M4A1 (США)

Калибр 5. 56х45 мм, емкость 30 патронов, масса 3,4 кг
Автомат, созданный в США на основе М16А2 изначально для вооружения экипажей боевых машин и расчетов вооружения и военной техники. Несмотря на это, Командование специальных операций США приняло этот автомат в качестве единого для всех американских сил специальных операций. В настоящее время на него переходит и вся Армия США.

2 АК74 (СССР)

Калибр 5.45х39 мм, емкость 30 патронов, масса 3,6 кг
Автомат Калашникова калибра 5,45 мм, разработанный в 1970 году конструктором М. Т. Калашниковым и принятый на вооружение вооруженных сил СССР в 1974 году. Является дальнейшим развитием АКМ.
Автомат отличается высокой надежностью, дешевизной и простотой конструкции.

3 Heckler & Koch G36 (Германия)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,63 кг
Оружие разработанное в начале 1990-х немецкой компанией Heckler & Koch для замены хорошо известной автоматической винтовки HK G3. С конструктивной точки зрения механика оружия представляет собой вариант винтовки AR-18.

4 FN SCAR (Бельгия)

Калибр 5.56х45 мм, емкость 20, 30 патронов, масса 3,19 кг
Боевая штурмовая винтовка для сил специальных операций — оружейная система, разработанная американским подразделением бельгийской компании FN Herstal. К достоинствам оружия можно отнести высокую модульность и универсальность, высокую точность и кучность стрельбы как одиночными выстрелами, так и в автоматическом режиме, слабая отдача, надежность и неприхотливость в сложных условиях эксплуатации

5 Steyr AUG (Австрия)

Калибр 5.56х45 мм, емкость 9, 25, 30, 42 патронов, масса 3,6 кг
Армейская универсальная винтовка — комплекс стрелкового оружия, выпущенный в 1977 году австрийской компанией Steyr-Daimler-Puch. В данной винтовке применена схема компоновки булл-пап, при которой магазин и затворный узел расположены позади рукоятки управления огнем и спускового крючка. К достоинствам можно отнести высокую надежность, смещенный к прикладу центр тяжести, что позволяет бойцу быстро переносить огонь, хорошая кучность.

6 Tavor TAR-21 (Израиль)

Калибр 5.56х45 мм, емкость 20, 30, 60, 100 патронов, масса 3,27 кг
Штурмовая винтовка модель современного израильского автомата калибра 5,56?45 мм, выпускаемого концерном Israel Weapon Industries. Название автомата происходит от горы Тавор («Фавор» в русской транскрипции), на севере Израиля. Винтовка обладает такими преимуществами: повышенная ударопрочность, точная, компактная, и сравнительно короткая штурмовая винтовка с длинным стволом,  надежное удержание и прицеливание по фронту.

7 Heckler & Koch HK416 (Германия)

Калибр 5.56х45 мм, емкость 20, 30, 60, 100 патронов, масса 3,02 кг
Немецкая винтовка, созданная фирмой Heckler & Koch на основе карабина М4. Первоначально новое оружие должно было стать сменным модулем для установки на любую нижнюю часть ствольной коробки от винтовок M4 или M16, однако позже появились и полнокомплектные автоматы. Название HK416 символизирует преемственность от M4 и M16.

8 Bushmaster ACR (США)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,18 кг
Комплекс стрелкового оружия разработки американской компании. Подобно бельгийской системе FN SCAR комплекс Magpul Masada обладает модульностью: путем быстрой замены некоторых компонентов можно изменить класс оружия, то есть используемый патрон и длину ствола.
Материал ACR — это полиамидные волокна, из которых корпус сплетен и после покрыт сверху влагозащитным слоем из эластичного пластика, сам корпус рифленый, что не дает ему скользить в руках стрелка. Стволы в Bushmaster ACR быстросменные и толстостенные как в снайперских вариантах.

9 SIG SG 550 (Швейцария)

Калибр 5.56х45 мм, емкость 5, 10, 20, 30 патронов, масса 4,1 кг
Швейцарский автомат, разработанный в 1979-1980 годах на основе SIG SG 540 для замены устаревшей автоматической винтовки SIG SG 510.
Срединное отклонение при стрельбе из SIG SG 550 на дальность 300 м составляет 60-70 мм. Семейство SG 550 зарекомендовало себя как надежное и удобное оружие с высокими боевыми качествами.

10 FAMAS (Франция)

Калибр 5.56х45 мм, емкость 25, 30 патронов, масса 3,61 кг
Штурмовая винтовка разработки оружейного предприятия MAS в Сент-Этьене) — французский автомат калибра 5,56 мм, имеющий компоновку «булл-пап». Неофициальное название — «клерон» (фр. «горн»).
Компактность, высокая кучность боя, очень надежная конструкция.

Урок 5. Как выбрать автомат

Урок №5 Как выбрать автомат

Если вы уже заглядывали в наш каталог автоматов, то уже совершенно точно знаете это чувство, когда глаза разбегаются и совершенно непонятно, что выбрать. Вот, вроде бы, недорогой автомат, но как часто он будет ломаться? Во сколько обойдется его ремонт? Будут ли напитки вкусными или посетители один раз попробуют и больше не вернутся?

А вот автоматы подороже… Все знают фразу «чем дороже, тем лучше», но насколько это правильно в данном случае? Окупятся ли затраты? Или вы просто выкинете деньги на ветер и будете месяцами окупать стоимость техники?

На самом деле, главное понять одно – выбор автомата, в первую очередь, зависит от места!

Именно место определяет ключевые критерии, которые важны для выбора автомата. К таким критериям относятся:

• • проходимость (низкая, средняя или высокая)
  • социальный статус клиентов (вкус, платежеспособность и т.д.)
  • безопасность точки (вероятность вандализма)
  • наличие конкуренции на точке

Давайте рассмотрим на практических примерах, как это работает…

Потенциально агрессивное место (встречаются и хамоватые водители, и подвыпившие пассажиры), автомат могут побить, поцарапать, ему придется работать в условиях повышенной влажности. При этом требования к качеству напитка у клиентов небольшие – перехватить стаканчик горячего напитка и поехать дальше. Если захочется чего-то большего, водитель скорее доедет до ближайшего кафе.

Рекомендации: Rheavendoors Sagoma H6 или Venson 6111 , причем именно в БУ варианте. Получится, так сказать, «недорого, но сердито». С учетом низкой цены, вам не нужно будет бояться, что с автоматом что-то случится, а надежность и прочность у обеих моделей на высоте. Кроме того, напитки готовятся достаточно быстро (за 10 – 15 секунд), поэтому даже в «час пик» не будет длинных очередей, которые могли бы отпугнуть покупателей, а ваш автомат будет делать приличную выручку.

Тут предварительно нужно определиться с классом заведения. Если это престижный колледж или институт, делайте ставку на новые большие зерновые автоматы – вам на руку будут и стильный дизайн, и высокое качество напитка, а достаточно высокая стоимость никого не напугает.

Если же это «заведение средней руки», обратитесь к БУ модели, которая готовит растворимый кофе. Опять же, с учетом риска вандализма. К тому же, в среднестатистическом институте, вряд ли, найдутся ученики настолько избалованные, чтобы отличить по вкусу зерновой кофе от растворимого. Да и высокая цена зернового кофе может отпугнуть.

Рекомендации: Necta Kikko ES6 Max или Rheavendoors Sagoma H6 . Оба автомата отличаются высокой скоростью изготовления напитков, что особенно важно в институте, когда несколько десятков человек одновременно хотят выпить кофе. Кроме того, оба автомата отличаются высокой долговечностью, рассчитаны на высокую ежедневную нагрузку. Но если первый вариант рекомендуется для престижных заведений, второй прекрасно подойдет для среднестатистического института.

В подобном заведении клиентам уже важно не просто перехватить чашечку кофе. Во-первых, в силу определенного статуса сотрудников и посетителей, требования к напитку достаточно высокие. Покупатели способны на вкус отличить качество кофе, шоколада или чая. Важен и стильный дизайн автомата, который будет универсально гармонично сочетаться с интерьером холла, коридоров или офисов.

Рекомендации: Итальянские вендинговые автоматы, которые общепризнанyы лучшими в мире по дизайну и качеству приготовления напитков – серии Necta, Saeco и Bianchi. Для крупных бизнес-центров идеально подойдет Necta LB 3600 Canto X2, и именно новую модель. Necta Canto готовит напитки на основе элитных капсул Lavazza, на зерновом кофе или на растворимых ингредиентах. По востребованности и популярности – это модель №1 в Европе!

Критерии торговых центров в целом совпадают с критериями бизнес-центров: дизайн, качество напитка, минимальный шанс на то, что автомат «заглотит» деньги или не выдаст напиток. Если же вы арендовали точку на рынке, ориентируйтесь на критерии, аналогичные автомойке – защищенность от вандализма, долговечность, высокая скорость приготовления напитков.

Рекомендации: Necta Kikko IN7 для торговых центров и Venson 3310 для рынков. Вторая модель особенно интересна за счет возможности продажи как горячих, так и прохладительных напитков, поэтому продажи поддерживаются на высоком уровне и зимой, и летом. И у вас нет необходимости ставить два автомата.

Как правило, имеют высокую проходимость. По крайней мере, арендовать подобную точку в крупном городе достаточно легко. Поэтому важно найти автомат с большой загрузкой ингредиентов, воды и стаканов, чтобы у вас не было необходимости обслуживать технику несколько раз в день. Автомат не должен быть слишком дорогим – все-таки это улица и случится может всякое. Но при этом у него должен быть достаточно привлекательный дизайн, потому что прохожие бывают разными.

Рекомендации: Venson 6111 – недорогой и быстроокупаемый, он станет идеальной основой для развития уличной вендинговой сети. Еще одна особенность, актуальная для суровой российской зимы, – возможность добавить в конструкцию автомата утепление и внутренний обогрев.

У вышеперечисленных вариантов есть один объединяющий фактор – высокая посещаемость. Но не всегда же есть возможность арендовать именно такую точку, а ставить дорогой автомат на убыточное место – как минимум, неразумно.

Для «слабых» точек идеально подходят модели Necta Colibri 4 и Necta Colibri 5. Небольшая стоимость обоснована низкой производительностью, но для слабой точки – этого более чем достаточно. При этом симпатичный дизайн и высокая надежность автоматов позволяют их устанавливать практически в любую «типовую» зону: в офисе или больнице, на небольшом рынке и т.д.

Что касается тестирования (вкратце мы уже касались этого вопроса, но его стоит «развернуть» подробнее), оптимальным вариантом опять же будут либо Necta Colibri 4 и Necta Colibri 5, либо серию SM Coin. Если вы хотите добиться максимальной экономии, рекомендуем выбрать второй вариант – это самые дешевые автоматы, приемлемые для тестирования! Но помните, что с ними нужно быть осторожным – это весьма капризная модель. Как правило, ее покупают профи, которые в силу опыта знают, «что где подкрутить, чтобы заработало». А новичкам лучше все-таки не рисковать и, добавив немного денег, остановиться на Colibri – чуть дороже, зато надежнее.

_____________________________________________

На этом мы завершаем пятую часть практического руководства. В качестве «домашнего задания» предлагаю вам опереться на информацию пятого, третьего и первого уроков и, исходя из запланированного бюджета, ориентировочной прибыли и ориентировочной стоимости автоматов, рассчитать какие точки и какие автоматы были бы вам выгоднее всего.

Помните, что секрет всех профи – постоянное и максимально точное планирование!

А уже через 1 день вы узнаете, в чем разница между БУ и новыми автоматами, и какой выбор нужно делать в той или иной ситуации.

С наилучшими пожеланиями и верой в ваши силы,

Денис Трифилов, финансовый директор компании Supervending

BONUS предложение – все еще сомневаетесь в выборе автомата? Воспользуйтесь специальны поисковым сервисом «Гуру» (в нижней части экрана)! Укажите характеристики выбранной точки, и он сам предложит вам оптимальные варианты автоматов. И конечно, не стесняйтесь звонить нашим менеджерам, если у вас остаются вопросы.

Помните, что только полное понимание того, что, когда и зачем вы делаете, позволит вам построить прибыльный бизнес. И я всегда рад поделиться с вами опытом и подсказать верное направление развития.

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств. В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

• Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
• Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.
Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.



Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.



Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.





На фото:

Так выглядит ДИН-рейка для монтажа УЗО

---

В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com

---

Какой поставить автоматический вводной автомат в дом: расчёт необходимого количества ампер

Применение защитного оборудования очень важно при использовании электрических сетей. Вводной автомат является частью защитной системы. При возникновении короткого замыкания или отклонениях в работе электроприборов, а также нарушении изоляционного слоя проводов может возникнуть опасность возгорания или вероятность поражения живого организма электрическим током.

Принцип работы и типы автоматов

Для защиты проводов применяется автоматический выключатель, а для защиты от поражения электрическим током — устройство защитного отключения (УЗО). В качестве вводного автомата УЗО не применяется, а вместо него используется дифференциальный автомат — устройство, объединяющее в себе функции обычного автоматического выключателя и УЗО. Применение вводного автомата в квартире позволит обесточить всю электросеть при возникновении аварийного режима автоматически или одним нажатием вручную.

Вводной автоматический выключатель может быть разного типа. Для того чтобы правильно выбрать какой тип и вид нужен для защиты линии в квартире или частном доме, потребуется понимать принцип его работы и знать основные характеристики. Характер работы вводного устройства заключается в автоматическом одновременном разрыве как фазовых, так и нулевых проводов при возникновении аварийной ситуации на линии электросети. Устанавливается он последовательно электрической цепи в после подключения электросчётчика.

Это обусловлено тем, что вся линия до счётчика, как и он сам, принадлежит энергоснабжающей компании, и любого вида вмешательство в неё запрещены. Вводные автоматы до счётчика ставятся, в первую очередь, энергопоставляющими компаниями для того, чтобы ограничить потребление электроэнергии пользователями. Их опечатывают так же, как и счётчик.

Автоматический выключатель

Работа устройства основана на способности разрывать электрическую цепь при достижении пропускаемой через него мощности критической величины. В качестве основных элементов конструкции выделяют:

• соленоид;
• биметаллическую пластину.

Элементы конструкции подключены последовательно и составляют блок расцепителя. Ток, проходя через катушку соленоида, попадает на пластинку, а далее на выходные клеммы. Пластинка изготавливается из металлов с различным тепловым сопротивлением, и при нагреве изгибается.

Увеличение потребляемой мощности цепи в случае возникновения неисправностей электроприборов или при подключении особо мощного устройства приводит к её нагреву. Пластина изгибается и разрывает контакт. Величина тока, при котором разрывается контакт, настраивается в заводских условиях. В режиме короткого замыкания сила тока возрастает стремительно, в катушке соленоида возникает мощное магнитное поле, благодаря которому сердечник втягивается внутрь соленоида, разрывая контакт.

Дифференциальный выключатель

Объединяет функции автоматического выключателя и УЗО. Дополнительно к расцепителю в его конструкции устанавливается трансформатор тороидального типа. Работа устройства основана на способности электродвижущей силы (ЭДС) наводить ток в проводнике. При прохождении тока по обмоткам трансформатора в каждой из них появляется магнитный поток. Он равен по величине, но разный по направлению, поэтому результирующая сила в сердечнике равна нулю.

При утечках тока равенство в магнитных потоках нарушается. Во вторичной обмотке возникает ЭДС, появляется ток. Контакты вторичной обмотки трансформатора подключены к управляющим выводам реле. При появлении напряжения происходит срабатывание реле и электрическая цепь разрывается.

Характеристики вводного устройства

Характеристики во многом помогают определить, какие автоматы ставить в частном доме или квартире. Основные параметры, на которые обращают внимание, следующие:

1. Количество полюсов. Различия зависят от вида используемой линии электропередачи. Для квартир это однофазная цепь, двухпроводная, с номинальным напряжением 220 вольт. Для частного дома может использоваться и трёхфазная сеть на 380 вольт, состоящая из трёх проводов. Каждый полюс означает возможность подключения одного провода, поэтому вводное устройство бывает двухполюсный и трёхполюсный. Существует и четырёхполюсный, но он применяется только на промышленных объектах.
2. Времятоковая характеристика. Определяет чувствительность устройства и характеризует число ложных срабатываний. Этот параметр обозначает соотношение действительной силы тока, пропускаемого через автомат, к номинальному значению. Существуют выключатели различных видов, обозначаются они буквами латинского алфавита. Наибольшее распространение получили приборы класса B, C и D. Класс B применяется, когда на линии используются маломощные приборы, при этом величина тока может превышать значение номинального в пять раз. Класс C, используют для среднемощных приборов, превышение составляет 6— 5 раз. Класса D, ставятся устройства при подключении оборудования высокой мощности, при этом превышение составляет более 20 раз.
3. Номинальный ток. Превышение этого значения приводит к срабатыванию автомата. Требуемое значение определяется сечением провода и материалом, из которого он изготовлен. Выпускается только в стандартных значениях, наиболее популярные величины на 25A и 32A.
4. Номинальный ток утечки. Характеристика используется только для дифференциального вводного автомата.

Критерии выбора устройства для дома

В первую очередь необходимо рассчитать мощность требуемого устройства, т. е. номинальную силу тока. На сколько ампер ставить автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь. Например, в доме имеется нагревательный бойлер на 2200 ватт, стиральная машинка — 600 ватт, пылесос — 250 ватт, компьютер — 350 ватт, телевизор — 100 ватт, утюг — 400 ватт, освещение с потреблением энергии на 800 ватт, и всё это может быть включено одновременно.

Вычисляется общая мощность, P = 2200+600+250+350+100+400+800 = 4700 ватт. Пусть сеть используется однофазная, с величиной напряжения 220 вольт. Максимальная сила тока будет равна Imax = 4500/220 = 21 ампер. Таким образом, нужен автомат с величиной номинального тока 25 A. Когда выбирается трёхфазный вводной автомат для частного дома, сколько ампер понадобится при использовании сети 380 вольт вычисляется аналогично. Для примера выше Imax = 4500/380 = 11 ампер. Автомат выбирается на 13 А.

Вводный автомат выбирается больше, чем полученное значение, так как если выбрать c меньшей величиной, то при включении дополнительного устройства выключатель разорвёт электрическую цепь. Следует учитывать, что оборудование, использующее в своей работе двигатели, в момент включения потребляет пиковую мощность.

При подборе автомата надо учитывать не только планируемую суммарную мощность подключаемых приборов, но и качество, а в первую очередь сечение, проложенной электропроводки. Сечение используемого провода характеризует величину тока, которую может пропустить через себя проводник без ухудшения своих электрофизических свойств. Например, медный провод сечением 2,5 мм/2 выдерживает продолжительную токовую нагрузку в 27 ампер. Поэтому применять автомат на 32 A при таком сечении нельзя.

Если в качестве вводного выключателя используется дифференциальный автомат, то потребуется ещё выбрать значение номинального тока утечки. Оно выбирается в диапазоне 100—300 mA. Если выбрать меньше, возможны ложные срабатывания.

Следующим этапом будет выбор количества полюсов и токовой характеристики. С количеством полюсов всё просто: если линия двухпроводная на 220 вольт, ставится двухполюсный, а когда электрическая линия имеет два фазовых провода и её значение 380 вольт, то трёхполюсный. На токовую характеристику влияет длина линии, т. е. расстояние от выключателя до максимально удалённой розетки или осветительного прибора. Сам расчёт сложный, но учитывая, что в квартирах и частных домах длина линии не превышает 300 метров, выбирается вводное устройство всегда с характеристикой C.

Наиболее популярными производителями, зарекомендовавшими себя по всему миру и выпускающие качественные устройства, являются ABB, Legrand, Schneider Electric, Siemens, Moeller.

Какие автоматы УЗО выбрать для квартиры или дома и не допустить ошибки подклюения

У тех, кто беспокоится о защите своих домашних от электрического током, возникает вопрос: как выбрать УЗО для квартиры или дома?

Из-за изобилия этих устройств по классификации и типу, можно приобрести не то, что нужно, и все старания обезопасить семью тщетны.

Эта статья поможет вам в выборе этого прибора.

Применение автоматов защиты в квартире

УЗО на входе в дом или квартиру необходимо для защиты от негативного воздействия электрического тока на организм человека, который непосредственно коснулся токоведущих частей электрооборудования или его корпуса, находящегося под напряжением, в связи с выходом из строя его отдельных частей.

Также это устройство служит для защиты от электропроводки при старении или повреждении изоляции проводов и кабелей.

учитывать, что УЗО отключается при утечке на землю, но если оно происходит, когда нагрузка и отключение не происходит, что чревато трагедией.

Устройство автомата защиты дома

В устройство УЗО входит:

1. Тороидальный сердечник, изготовленный из феррита особые марки.
2. Две первичные катушки (в однофазном УЗО), изготовленные из медного провода сечением не номинального по току нагрузки.
3. Одна вторичная катушка из более тонкого провода и с большим витков.
4. Исполнительный механизм, предназначенный для отключения силовых контактов в случае утечки тока на землю.
5. Тестовая кнопка с сопротивлением, необходимая для проверки УЗО на работоспособность, при нажатии на которую меняются токи в фазной и нулевой катушке, что приводит к срабатыванию механизма отключения, усилитель тока (в УЗО с электронным управлением).
6. Корпус устройства.

Принцип работы УЗО без заземления

По большому счету, заземляющий проводник для работы ему не нужен, так как используется фаза и рабочий ноль. Эти два проводника проходят через своеобразный трансформатор тока с обмоткой управления.

Предположим нагрузка 10 ампер. По фазному проводнику к нагрузке будет протекать такую ​​силу. И проходя через нагрузку, он возвращаться по нулевому проводнику с такими же предусмотренными.Как только человек коснулся корпуса бойлера, например, у которого происходит переход через тело в землю и разность токов на фазном и нулевом проводнике меняется.

Эти мизерные изменения фиксируют катушка управления и передает на реле, которое в свою очередь, приводит в действие расцепительный механизм и отключает передачу от электропитания.

Какой тип УЗО применим в домах и квартирах

На вопрос какой тип УЗО поставить на ввод в квартиру, ответ прост — автомат с дифференциальной защитой (тип АС — для переменного тока или тип А — для пульсирующего и переменного токов), и электромеханическим расцепителем, не требующем дополнительного источника питания.Покупать устройство необходимо хорошего качества, например немецкой компании АВВ. Она заслужила большую популярность своим качеством электротоваров, и приемлемой ценой. Это даст гарант надежности и безопасности.

Такие автоматы помимо отключения утечке на землю, защиту от короткого замыкания и от перегрузок по току потребления. А ваша безопасность превыше всего!

Расчет автомата дифференциальной защиты

Первым делом нужно подсчитать какой максимальный ток может потреблять электрооборудование в доме или квартире. Считаем их суммарную мощность ваттах, которая указывается на шильдиках устройств, затем делим мощность на напряжение сети, и получаем ток в амперах.

Например: суммарная мощность приборов- 4000 ватт. Делим на 220 вольт и получаем-18 ​​ампер. Следовательно, автомат должен быть не менее 20 ампер.

Что касается тока утечки, то для обычной квартиры подойдет на 30. Такие чаще всего и встречаются в магазинах электротоваров.

Если имеется душевая кабинка и для особо сырых помещений, то желательно сделать отдельную линию электропитания и установить для большей безопасности дифавтомат на 10 миллиампер.

Для больших особняков. Дальше необходимо подключить УЗО в щитке на каждую группу отдельно с номиналом 30 миллиампер тока утечки. Это обеспечит защиту определенного участка.

Номинал тока вводных автоматов, работ в паре с УЗО

Токовый автомат, подключенный к УЗО в щитке как вводных, так и по группам, должен быть автоматов с дифференциальной защитой. Это необходимо, чтобы нагрузка в сети ложилась на обычные автоматы защиты, так как они стоят на десять раз дешевле автоматов с УЗО.

Также повышенные токи могут стать причиной некорректной работы механизма УЗО.

Ошибки при установке

Частой ошибкой при подключении узла является то, что в розетках с заземлением нулевого проводника, не проходящий через УЗО и используемое заземление, подключают на нулевую клемму в розетке. Это приводит к отключению автомата с дифференциальной защитой при попытке включить что-нибудь в эту розетку.

1. Если такое происходит, поменяйте местами нулевой провод на заземляющую клеме выбивающей розетки.
2. Также следует правильно подключать провода на входе в прибор. Фазный — на контакт «L», а нулевой — на «N». Это обеспечит корректную работу устройства.

Как проверить УЗО на работоспособность

Как уже говорилось, для этой функцииена кнопка «тест».

Но ее работа не гарантирует полной защиты. Чтобы в полной мере убедиться в работоспособности прибора, необходимо раз в месяц имитировать утечку на землю.Сделать это можно очень просто:

1. Взять двухполюсный светодиодный указатель напряжения типа «контакт».
2. Определить местонахождение фазы в розетке.
3. Вставить один контактный указатель в фазу, другим коснутся заземленного проводника, например, батарею отопления или металлические трубы водопровода. Также если это на даче или в частном доме, просто воткнуть штырь в землю и коснуться вторым концом указателя его.

При нормальной работе, УЗО сработает, так как ток утечки светодиодов обычно больше 30 мА (миллиампер).Также один конец патрона подключить на фазу, другой на землю. Результат должен быть тот же. Если УЗО не сработало, пора его менять.

На крайний случай можно запустить патроном с лампой накаливания на 220 вольт.

Ошибки подключения УЗО видео

Топ 10 Лучших автоматов в мире

Несмотря на то, что за последнюю сотню лет тактика боя серьезно изменилась.В этой статье мы рассматриваем различные виды автоматического оружия, многие из которых по сей день используются в вооружении многих стран мира.

1 M4A1 (США)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,4 кг
Автоматически созданный в США на основе М16А2 изначально для вооружения экипажей боевых машин и расчетов вооружения и военной техники. Несмотря на это, Командование специальных операций США приняло этот автомат в качестве единого для всех американских сил специальных операций.В настоящее время на него переходит и вся Армия США.

2 АК74 (СССР)

Калибр 5. 45х39 мм, емкость 30 патронов, масса 3,6 кг
Автомат Калашникова калибра 5,45 мм, подходящей в 1970 году конструктором Т. Калашниковым и принятый на вооружение вооруженных сил СССР в 1974 году. Является дальнейшее развитие АКМ.
Автомат отличается высокой надежностью, дешевизной и простотой конструкции.

3 Heckler & Koch G36 (Германия)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,63 кг
Оружие разработанное в начале 1990-х немецкой компанией Heckler & Koch для замены хорошо известной автоматической винтовки HK G3. С конструктивной точки зрения механика оружия представляет собой вариант винтовки AR-18.

4 FN SCAR (Бельгия)

Калибр 5.56х45 мм, емкость 20, 30 патронов, масса 3,19 кг
Боевая штурмовая винтовка для специальных операций — оружейная система, специальная американская подразделение бельгийской компании FN Herstal.Высокая точность и высокая точность стрельбы как одиночными выстрелами, так и в автоматическом режиме, слабая отдача, надежность и неприхотливость в сложных условиях эксплуатации

5 Steyr AUG (Австрия)

Калибр 5. 56х45 мм, емкость 9, 25, 30, 42 патронов, масса 3,6 кг
Армейская универсальная винтовка — комплекс стрелкового оружия, выпущенный в 1977 году австрийской компанией Steyr-Daimler-Puch.В данной винтовке применена схема компоновки булл-пап, при которой магазин и затворный узел установлен позади рукоятки управления огнем и спускового крючка. К достоинствам можно отнести высокую надежность, смещенный к прикладу центр тяжести, что позволяет бойцу быстро переносить огонь, хорошую кучность.

6 Tavor TAR-21 (Израиль)

Калибр 5.56х45 мм, емкость 20, 30, 60, 100 патронов, масса 3,27 кг
Штурмовая винтовка модель современного израильского автомата калибра 5,56 × 45 мм, выпускаемого концерном Israel Weapon Industries.Название автомата происходит от горы Тавор («Фавор» в русской транскрипции), на севере Израиля. Винтовка обладает такими преимуществами: повышенная ударопрочность, точная, компактная, сравнительно короткая штурмовая винтовка с длинным стволом, надежное удержание и прицеливание по фронту.

7 Heckler & Koch HK416 (Германия)

Калибр 5.56х45 мм, емкость 20, 30, 60, 100 патронов, масса 3,02 кг
Немецкая винтовка, созданная фирмой Heckler & Koch на основе карабина М4.Первоначально новое оружие должно было стать новым модулем для установки любой нижней части ствольной коробки от винтовок M4 или M16, однако позже появились и полнокомплектные автоматы. Название HK416 символизирует преемственность от M4 и M16.

8 Bushmaster ACR (США)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,18 кг
Комплекс стрелкового оружия разработки американской компании. Подобно бельгийской системе FN SCAR комплекс Magpul Masada обладает модульностью: быстрой заменой некоторых компонентов можно изменить класс оружия, использовать патрон и длину ствола.
Материал ACR — это полиамидные волокна, из которых корпус сплетен и после покрыт влагозащитным слоем из эластичного пластика, корпус рифленый, что не дает ему скользить в руках стрелка. Стволы в Bushmaster ACR быстросменные и толстостенные как в снайперских вариантах.

9 SIG SG 550 (Швейцария)

Калибр 5.56х45 мм, емкость 5, 10, 20, 30 патронов, масса 4,1 кг
Швейцарский автомат, основу в 1979-1980 годах на основе SIG SG 540 для замены устаревшей автоматической винтовки SIG SG 510.
Срединное отклонение при стрельбе из SIG SG 550 на дальность 300 м составляет 60-70 мм. Семейство SG 550 зарекомендовало как надежное и удобное оружие с высокими боевыми качествами.

10 FAMAS (Франция)

Калибр 5.56х45 мм, емкость 25, 30 патронов, масса 3,61 кг
Штурмовая винтовка разработки оружейного предприятия MAS в Сент-Этьене) — французский автомат калибра 5,56 мм, имеющий компоновку «булл-пап». Неофициальное название — «клерон» (фр.«Горн»).
Компактность, высокая кучность боя, очень надежная конструкция.

Как подобрать автоматический выключатель

Автоматический выключатель — устройство, обеспечивающее защиту Вашего дома, электроники и Ваших близких электрического тока. В нормальных условиях, когда работа всех приборов и проводки проходит в обычном режиме, выключатель проводит через себя электрический ток. В случае, когда по тем или иным причинам сила тока превысила номинальные значения (подключенная нагрузка больше, привод неисправности электроприборов или электроцепей возникло короткое замыкание), срабатывают расцепители автоматического выключателя и размыкают цепь.

В модульных автоматических выключателях обычно стоят два типа расцепителей:

• Тепловой расцепитель — срабатывающий при токах перегрузки. Конструктивно представляет из себя биметаллическую пластину, которая при нагревании благодаря свойствам материала распрямляется. В зависимости от величины номинального тока регулируемая часть пластины. Соответственно скорость срабатывания автомата прямо пропорциональна силе тока, проходящей через пластину.
• Электромагнитный расцепитель устройства срабатывающего при токах короткого замыкания, которые кратно превышают номинальный ток автоматического выключателя.

Для выбора автоматического автоматического выключателя

необходимо определиться со стратегией:

Количество полюсов автомата

• Однополюсные автоматические выключатели устанавливаются в однофазной цепи. При этом однополюсные автоматы устанавливаются обычно на фазу, и защищают отходящие линии, розеточные или осветительные линии.
• Трёхполюсные выключатели устанавливаются в трехфазной сети обычно в качестве защиты трехфазных потребителей.

Ток перегрузки автоматического выключателя

Обычно вводной автомат ставят на ток, согласно выделенной мощности на квартиру или до.

При однофазной сети

I = P / U, например, на квартиру выделено 10кВт, значит вводной автомат ставим 10000Вт / 220В = 45,5 округляем до ближайшего меньшего = берем автомат на 40А.

При трехфазной сети

I = P / U * 1.7 где 1,7 корень из 3. Допустим на квартиру выделено 30кВт -30000Вт / 380В * 1,7 = 45,5 округляем, и выбираем трехполюсный автомат на 40А)

Для подбора автоматов на отходящих линий необходимо выбирать в зависимости от сечения провода, который установлен на защищаемой линии. (В случае если у Вас на данной линии находится несколько потребителей).

В случае, если на защищаемой линии один потребитель (например, водонагреватель) устанавливают автомат, исходя из мощности устройства.

Сечение токопроводящей жилы, мм	Ток *, А, для проводов и кабелей
	одножильных	двухжильных	трехжильных
1,5	23	19	19
2,5	30	27	25
4	41	38	35
6	50	50	42
10	80	70	55

Тип характеристики срабатывания при КЗ

• В 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системой заземления TN и IT (розетки, освещение).
• С 5-10 предназначены для защиты цепей активной и индуктивной нагрузкой с низким импульсным током (для офисных и жилых помещений)
• D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы)
• K 8-15 активно-индуктивная нагрузка, эл.двигатели, трансформаторы
• Z 2-3 электроника

Обычно в квартиру ставят автоматические выключатели с характеристикой С.

На большую отключающую способность (ПКС) автоматов

— максимальный электрический ток, который автоматический выключатель может расцепить. Здесь принцип следующий: ПКС рассчитывается из максимального тока, который может возникнуть при коротком замыкании отходящих проводов. Вводной автомат в квартире должен быть по Госту минимум на 6 кА, автоматические выключатели на розеточную группу и освещение могут быть на 4,5 кА. В Европе автоматические выключатели на 4,5 кА запрещены.

Количество автоматов.

Обычно в распределительном щите устанавливают вводный автомат, автомат на розеточные линии на 2-3 комнаты, автомат на осветительные линии (наверно лучше по одному автомату на комнату), отдельно по автомату на мощных потребителей электроэнергии, калорифер, стиральную машину и т.д.

При комплектации наших клиентов, мы обычно рекомендуем модульные автоматы производства ABB серии S200 (ПКС 6кА) или Sh300 (ПКС 4,5кА) или Acti9 Schneider Electric.Строители при возведении новых домов устанавливают обычно автоматы производства ИЭК. Поэтому если в Вашей новой установке установлены автоматы фирмы ИЭК, то Вы можете предположить, какая у Вас установлена ​​проводка внутри стен, марку и качество бетона и т.д.

Что такое вводной автоматический выключатель?

Итак, что же такое вводной автомат? Cудя по названию, можно подумать, что это какой-то особенный автомат, обладающий специальным функционалом. На самом деле, это обычный, ни чем не примечательный автоматический выключатель — выключатель защиты.

Назначение вводного автомата

Вводной автомат это обязательное устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта.

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети.

Схема вводного автомата

Для предотвращения перегрева проводов использовать вводной автоматический выключатель (автомат), который содержит тепловой и электромагнитный расцепитель.

Читайте также про выбор автоматических выключателей статьи:
«Правила установки автоматического выключателя»
«Автоматический инфракрасный выключатель»
«Что такое вводной автоматический выключатель?»
«Как устроен дистанционный выключатель?»

Поставщик энергоснабжения устанавливает лимит на потребление в дом, квартиру, офис или дачу. Если в проекте документации для частного дома вводной автоматический выключатель прописан на 25А в однофазной сети, это значит, что хозяин квартиры ограничен в потреблении электроэнергии до 5,5 кВт. Если пользователь будет включать этот лимит, то вводной автомат обесточит дом полностью, после чего, придется, какое-то оборудование отключить, чтобы восстановить питание в сети.

Наиболее ходовые вводные автоматические выключатели с номиналом в 25А. Максимально допустимое вводное устройство на 63 Ампера, можно встретить в вводно-распределительном устройстве многоэтажного дома или современного коттеджа.

Вводные автоматы бывают: двухполюсные в однофазной сети и четырёхполюсные в трехфазной сети, т.е. нейтральный проводник разрывается вместе с линейными проводниками. Но чаще всего в трехфазной сети можно встретить ввод трехполюсный автоматический выключатель. В таком случае разрываются только линейные проводники.

Вводной автомат

Где установить вводный автомат?

Вводной автомат можно установить до счетчика или после него. Если устанавливается до счетчика электроэнергии, то такой автомат должен быть обязательно опломбирован.

вводной автомат опломбирован

Для этого выпускаются специальные боксы с опломбированием. Либо стоит подумать о приобретении специального щитового оборудования, в котором предусмотрена специальная ячейка для ввода автоматического выключателя с опломбированием.

Распределительный щит

Учитывать необходимо как то, какой вводный проводник проложен до вводного автомата, так и то, какой проводник проложен к нагрузкам, т.е. к осветительным приборам, розеткам или к какому- либо оборудованию.

Про ремонт и установку электрических щитов читайте статью: «Монтаж и ремонт электрических щитов своими руками»

Допустим, сделали ремонт, заменили алюминиевую проводку на медную, но такая реконструкция никак не дает основания поставить вводный автомат на 40А или 50А. Потому что вводный проводник может оказаться слишком устаревшим и к тому же сечением 4 квадрата по алюминию. Заменить стояк с устаревшей проводкой не всегда бывает возможным. Даже если мы хотели увеличить номинал вводного автомата, порой это просто недопустимо, поэтому ограничится автоматом ввода на 25А, да бы не случилось беды.

Модульный вводный автомат ни чем не отличается от установки групповых модульных автоматических выключателей, которые крепятся надежно на рейку, как правило, сверху в щитовом оборудовании.

Оцените качество статьи:

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от неисправностей. А значит — и для предохранения человека от электрического тока.Распространенных устройств два — УЗО и автомат. Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощенно процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии — «автомат») и устройство защитного отключения (УЗО) — два наиболее распространенных типа указанных устройств. В чем между ними разница и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи .Его задача — не допустить возникновения так называемых сверхтоков, сила которых превышает максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки или короткого замыкания (соприкосновения фазового и нулевого проводов — в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

• Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока.Как только его сила определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
• Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки.При этом высвобождается пружина, размыка силовые контакты.
Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него проверкой. Поэтому в современных автоматических устройствах используются сразу оба описанных устройства.

Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным).Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электропривода — это называется утечкой тока на корпусе. Прикоснувшись к ним либо по неосмотрительности взяв в руки, оголенный фазовый провод, человек подвергнет свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой — разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или человека вызывает нарушение баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства — это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО + «автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата.Последний не допустит воздействия токов большие силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.

Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода соединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.

На фото:

Так выглядит ДИН-рейка для монтажа УЗО

---

В статье использованы изображения Moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com

---

Как подобрать автоматический выключатель в дом или квартиру

← Модульные переключатели ввода резерва I-O-II до 125А от Hager || Обеспечение электроснабжения котла — ручной и автоматический ввод непрерывного питания на оборудовании HAGER →

Как подобрать автоматический выключатель в дом или квартиру

Автоматический выключатель или, как часто говорят, автомат — приборы, необходимые для защиты от короткого замыкания или перегрузки любой сети, и конечно же в быту.

Так что самое главное в защите электричества вашего дома, это автоматы. Задача автоматов выключить подачу электрического тока в квартире при кротком замыкании и перегрузке электросети (см. Рис.1). Если такое происходит, необходимо открыть дверь электрощитка, где автоматы и найти тот, у которого рычажок смотрит вниз, как на рисунке, и взвести его вверх. Если автоматический выключатель вновь отключится, можно попробовать достать из розеток вилки тех бытовых приборов (например, электроплита, стиральная или моющая машина, утюг и т.д.), которые защищены этим автоматом. Затем снова взвести рычажок автомата, и, если он не отключится, пробовать по очереди в розетки приборы, чтобы установить возможную причину — неисправность бытовой техники, которая запускает выключение автомата. Если и здесь вы потерпите неудачу, в любом случае вызывайте специалиста.

Рис.1 Вводной двухполюсный автоматический выключатель производства Hager на 63А.

Наиболее часто встречающиеся неисправности: серьезная поломка бытовой техники, плохой контакт или короткое замыкание в проводах и выход из строя самого автоматического выключателя. Ремонт — задача профессионалов, однако последняя причину вы можете избегнуть изначально установив автоматический выключатель хорошего производителя. Затраты будут не на много больше, зато на много больше будет уверенности в завтрашнем дне.

Автоматические выключатели делятся по мощности срабатывания в амперах. Бывают основные и часто используемые в квартирах по шкале номинальных токов: 10 А, 16 А, 25 А, 32 А, 40А, а в последнее время 50А и 63 А. Но есть одно НО. Для того, чтобы автоматические выключатели работают эффективно, необходимо правильно подобрать их мощность для системы линии.Лучше всего проконсультироваться со специалистами, но если под рукой их нет, сделаем это сами.

Посчитаем потребляемую мощность электроприборов в квартире.
Пример: у вас стоит электроплита с потребляемой мощностью по паспорту 5 кВт (5000 ватт), микроволновка 1 кВт, электрочайник 1,5 кВт. То есть общая мощность, максимально составляет 7,5 кВт. Теперь давайте переведем полученную мощность в амперы, для этого нам нужна знать сколько в одном киловатте ампер.

1 кВ = 4.5 А

Значит если максимальная мощность 7.5 кВ умножаем на 4.5 А и получаем 33.75 А. Берем шкалу номинальных токов автоматов (см. Выше): выше 33.75А ближайший номинал 40А. То есть, если нам необходимо поставить защиту на это электрооборудование, требуется автомат на 40 А.

Рис.2 Автоматический выключатель однополюсный 20А.

Также необходимо принять во внимание, что наше оборудование работает постоянно на полную мощность.В жилых помещениях, простых домах и квартирах полная загрузка сети происходит очень редко, когда вы не пользуетесь той же электроплитой, которая одновременно включает печь, утюг и электрочайник. Так что постарайтесь решить, какие и сколько приборов обычно включается одновременно, в основном это чайник, электробойлер, пылесос, утюг, несколько конфорок на электроплите, телевизор, компьютер.

Современное электрооборудование требует повышенных затрат электроэнергии, поэтому розетки, свет, прямое подключение разделяют на несколько линий (проводов). Это называется — разделить сеть по нагрузкам. Каждую линию будет контролировать свой автомат, а их всех их уже главный автомат — вводной двухполюсный. См. рис.1 Можно, например, кухню подключить на отдельные автоматы: розетки — 2 линии, посудомоечная машина — 1 линия, электроплита — 1 линия, свет — 1 линия. И т.д. В итоге, получим электро обеспечение со щитком, похожим на этот. См. рис.3. Он сложнее, зато, если правильно будут подписаны автоматы, легко найти «испорченную» линию, а вся остальная квартира останется со светом…

Рис.3 Так выглядит электрический шкаф уже в сборе с автоматическими выключателями.

Русские придумали гениальный способ обманывать игровые автоматы, от которого казино не могут защититься

В начале июля 2014 года бухгалтера из казино Люмьер Плейс [Lumiere Place] в Сент-Луисе создали, что несколько их игровых автоматов сошли с ума на пару дней. Программное обеспечение, одобренное правительством, даёт автоматические фиксированные форумы математические методы, так, чтобы они заработали в долгосрочной перспективе — допустим, 7,129 центов в каждом долларе. Но 2 и 3 июля несколько автоматов из казино Люмьер выдали больше денег, чем, несмотря на отсутствие каких-то особенных джекпотов. Такое отклонение на жаргоне индустрии называется отрицательным удержанием. И потому ПО не подвержено приступам безумия, единственное было то, что кто-то жульничает.

Охрана казино подняла архивы видеонаблюдения и обнаружила виновника, тёмноволосого мужчину 30 с чем-то лет в рубашке-поло на молнии с коричневой прямоугольной сумкой.В отличие от мошенников, он вроде бы никак не воздействует на выбранные им автоматы. Он выбирал только старые модели, изготовленные австралийской компанией Aristocrat Leisure. Он просто играет, нажимая на кнопки типа Star Drifter или Pelican Pete, украдкой держа при этом свой iPhone ближе к экрану.

Через несколько минут он отходил от автомата, затем снова вернулся, чтобы попробовать ещё раз. И тогда ему везло. Он ставил от $ 20 до $ 60 и выигрывал порядок $ 1300, затем обналичивал выигрыш и переходил к следующей машине, где начинал всё заново. За пару дней он выиграл порядка $ 21000. Единственное, что показалось странным в его поведении, это то, как он держал палец над кнопкой «Отжим» довольно долгое время, а затем резко клацал по ней. Обычные игроки не делают таких пауз между играми.

9 июня Люмьер Плейс поделилась находками с Комиссией азартных игр Миссури, выпустившей предупреждение по всему штату. Сообщается, что их обманули точно так же.В каждом случае злоумышленник держал мобильник поближе к автомату Модель Aristocrat Mark VI незадолго до того, как ему начинало везти.

Изучив данные автопроката, власти Миссури идентифицировали мошенника из Люмьер Плейс как Мурата Блиева [Мурат Блиев], 37-летнего русского. Блиев вернулся в Москву 6 июня, но организация, базирующаяся в Санкт-Петербурге, распределяющая десятки своих оперативников для манипулирования игровыми автоматами по всему миру, быстро отправила его обратно в США для работы с другой командой.Решение о повторной отправке Блиева в США станет редкой ошибкой организации, по-тихому зарабатывающей миллионы на взломах самых ценных бумаг для игровой индустрии алгоритмов.

Из России с обманом

Россия стала очагом преступлений, связанных с игровыми автоматами, с 2009 года, когда в стране практически запретили азартные игры. Владимир Путин, бывший тогда на посту премьер-министр, как говорят, считал, что этот шаг уменьшит возможности грузинской организованной преступности. Из-за запрета всем пришлось распродавать автоматы с большими скидками любым покупателям, которые они могли найти.Некоторые из этих автоматов оказались в руках мошенников, хотевших, как загрузить новые игры на старые платы. Некоторые, очевидно, попали к хозяевам Мурата Блиева в Санкт-Петербурге, желающим исследовать исходный код машин на уязвимости.

В 2011 году начали регистрировать инциденты, произошедшие в автоматы австрийской компании Novomatic выдавали невероятно большие суммы. Инженеры Novomatic не смогли найти доказательства того, что их машинами что-то сделали, и они решили, что мошенники придумали, как предсказывать автоматов.«Поставлять целевые долговременные наблюдения за ходом отдельных игр, возможно определить некие« закономерности »в выпадении игровых результатов», — сообщила компания клиентов в феврале 2011 года.

Распознавание этих последовательностей затрат. Результаты игр автоматов контролируются генераторами псевдослучайных чисел (ГПЧ), которые должны выдавать непредсказуемые значения. Правительственные регуляторы подтверждают работоспособность каждого алгоритма до того.

Но приставка «псевдо» как бы намекает на не совсем полноценную случайность чисел. Временные люди показывают их при помощи инструкций в коде, ГПЧ остаются немного детерминированными. Генератор по-настоящему случайных чисел задействовать вместе с каким-либо явлением, созданным человеком, — например, с радиоактивным распадом. ГПЧ берёт начальное число, и проводит его через различные функции, смешивая с такими переменными, как машинное время компьютера — чтобы выдать результат, на первый взгляд непредсказуемый.Чтобы хакеры смогли определить ингредиенты этой математической похлёбки, они должны были сделать вывод ГПЧ. Процесс реверс-инжиниринга становится легче, когда у хакера есть доступ к внутренностям слот-машины.

Но просто разобраться с тайной арифметикой, используемой автоматом для генерации псевдослучайных чисел — это ещё полдела. Входные данные ГПЧ зависят от временного состояния автомата. Начальные значения в разное время разные, поскольку данные поступают из внутренних часов.Так что, даже если понимать работу ГПЧ автомата, хакерам необходимо проанализировать его игру, чтобы вычислить закономерности. Это требует времени и компьютерных мощностей, а работать на своём ноутбуке в казино — прекрасный способ привлечь внимание охраны.

Обман в Люмьер Плейс показал, как Мурат Блиев и его сообщники обошли это препятствие. Узнал, что случилось в Миссури, эксперт по безопасности казино Даррин Хоук, бывший тогда директором службы наблюдения в казино Ляберже дю ла касино резорт в Лейк-Чарльз, штат Луизиана, решил провести расследование масштаба операции взлома.Поговорив с коллегами, сообщав о странном поведении автоматов и проанализированных фотографии с помощью камер наблюдения, он выявил 25 агентов по всему миру, работающих в казино по всему миру, от Калифорнии до Румынии и Макао. Хоук изучил записи регистрационных книг отелей и узнал, что два сообщения Блиева из Сент-Луиса остались в США и отправились на запад в Печанга ресорт касино в городе Темекула в Калифорнии. 14 июля 2014 года агенты министерства юстиции калинии задержали одного из оперативников в Печанга и изъяли его четыре мобильника и сумму в $ 6000.Обвинения задержанному гражданину России предъявлены не были, и его текущее местонахождение неизвестно.

Мобильники из Печанга вместе с расследованием в Миссури и в Европе выдали ключевые детали дела. Согласно консультанту по безопасности из казино Лас-Вегаса, Вилли Эллисону, отслеживавшим российским хакерам несколько лет, оперативники используют телефоны для записи пары десятков прогонов той игры, которую они хотят обмануть. Они загружают видео технику в Санкт-Петербурге, анализирующим видео и подсчитывающим закономерности на этой основе по работе ГПЧ модели автомата.Наконец, команда из Санкт-Петербурга передаёт список временных маркеров для специально написанного приложения на телефоне оперативника. Маркеры для четверть секунды до того, как оперативник должен нажать кнопку, передают сигнал через вибрацию телефона.

«Скорость реакции человека вызывает четверти секунды, поэтому всё и настроено», — говорит Эллисон, основатель ежегодной международной конференции по защите игр. Временные маркеры не всегда верны, но результатов можно добиться больше, чем обычно.Отдельные мошенники выигрывают более $ 10000 в день. Эллисон отмечает, что оперативники стараются, чтобы выигрыш с одного автомата не превышал 1000 долларов, чтобы не привлечь внимание. Команда из четырёх человек, работает в разных казино, может заработать до $ 250000 в неделю.

Многоразовый бизнес

Время автоматов в родной стране Мурата Блиева нет, он не задержался в России, вернувшись из Сент-Луиса. Он ещё дважды летал в США в 2014 году, и второй визит начался 3 декабря. Из аэропорта он сразу направился в Сент-Чарльз, где встретился с тремя людьми, натренированными обманывать игровые автоматы Марк VI Аристократ: Иваном Гудаловым, Игорем Лареновым и Евгением Назаровым. Квартет планировал провести следующие несколько дней в атаках на разные казино Миссури и западного Иллинойса.

Блиеву не нужно было возвращаться. 10 декабря, вскоре после того, как его заметили в Казино Голливуд в Сент-Луисе, четырёх мошенников арестовали. Федеральные органы власти обвинили их в мошенничестве. Официальные обвинения стали первым серьёзным препятствием в работе Санкт-Петербургской организации. До этого ещё ни одного их оперативника не подвергали суду.
