Что такое диод и как он работает. Какие бывают виды диодов. Для чего используются диоды в электронике. Как выбрать нужный диод для схемы. Каковы основные характеристики и параметры диодов.
Что такое диод и принцип его работы
Диод — это полупроводниковый прибор с двумя электродами (анодом и катодом), который обладает свойством односторонней проводимости электрического тока. Основной принцип работы диода заключается в том, что он пропускает ток только в одном направлении — от анода к катоду.
Как это работает? Внутри диода есть область p-n перехода между полупроводниками p-типа и n-типа. При подаче прямого напряжения (плюс на анод, минус на катод) этот переход открывается и ток свободно проходит через диод. При обратном включении p-n переход закрывается и ток практически не течет.
Основные виды и типы диодов
Существует несколько основных видов диодов, которые различаются по конструкции и применению:
- Выпрямительные диоды — используются для преобразования переменного тока в постоянный
- Стабилитроны — поддерживают постоянное напряжение на участке цепи
- Светодиоды — излучают свет при прохождении тока
- Фотодиоды — генерируют ток под воздействием света
- Варикапы — работают как конденсатор с изменяемой емкостью
- Диоды Шоттки — имеют малое падение напряжения и высокое быстродействие
- Туннельные диоды — обладают участком отрицательного сопротивления на ВАХ
Применение диодов в электронике
Диоды нашли широкое применение в различных областях электроники благодаря своим уникальным свойствам:
- Выпрямление переменного тока в блоках питания
- Детектирование радиосигналов в приемниках
- Стабилизация напряжения в электрических схемах
- Защита от обратного тока и перенапряжений
- Преобразование световой энергии в электрическую (фотодиоды)
- Генерация света в осветительных приборах (светодиоды)
- Перестройка частоты в радиотехнике (варикапы)
Основные характеристики и параметры диодов
При выборе диода для конкретной схемы важно учитывать его ключевые параметры:
- Максимальный прямой ток
- Максимальное обратное напряжение
- Прямое падение напряжения
- Обратный ток утечки
- Время восстановления обратного сопротивления
- Ёмкость p-n перехода
- Температурные характеристики
Правильный выбор диода с подходящими характеристиками обеспечит надежную работу электронного устройства.
Как выбрать нужный диод для схемы
При подборе диода для конкретной схемы следует учитывать несколько ключевых факторов:
- Определите требуемый тип диода исходя из его функции в схеме (выпрямительный, стабилитрон, светодиод и т.д.)
- Рассчитайте максимальный прямой ток и обратное напряжение в схеме
- Учтите рабочую частоту схемы (для высокочастотных цепей нужны быстродействующие диоды)
- Проверьте соответствие температурного диапазона диода условиям эксплуатации
- Обратите внимание на корпус и способ монтажа, подходящие для вашего устройства
Правильно подобранный диод обеспечит надежную работу электронного устройства и позволит избежать проблем при эксплуатации.

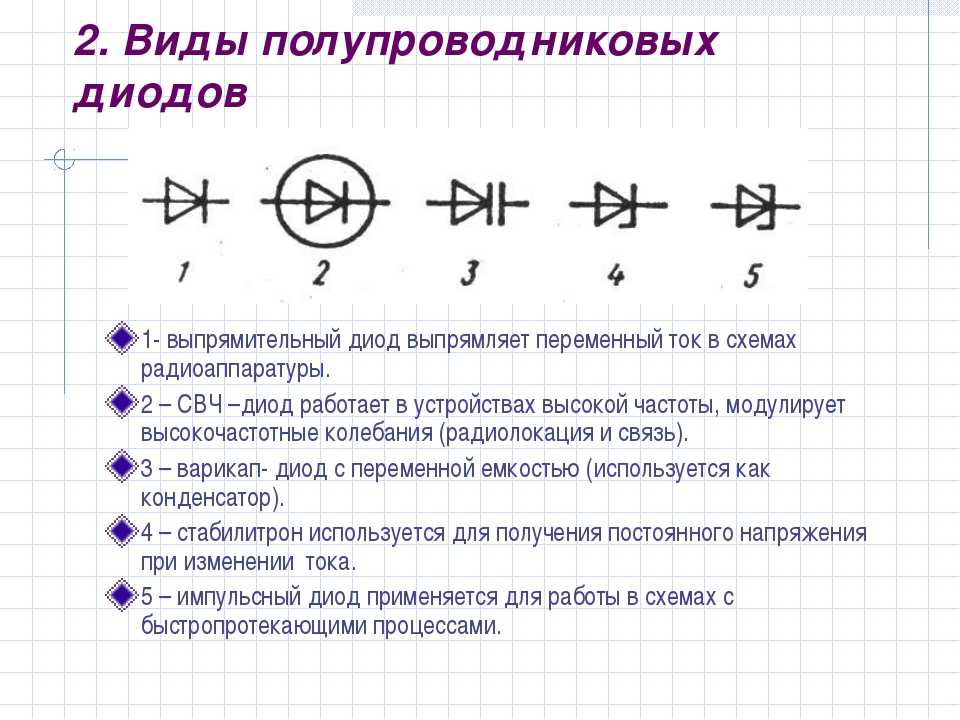

Маркировка и обозначение диодов на схемах
Для правильной идентификации диодов важно понимать систему их маркировки и обозначения:
- На корпусе диода обычно указывается буквенно-цифровой код, содержащий информацию о типе и параметрах
- Полоска на корпусе обозначает катод диода
- На схемах диод изображается в виде треугольника (анод) и черточки (катод)
- Разные виды диодов имеют дополнительные элементы в обозначении (например, две черточки у стабилитрона)
Умение читать маркировку и обозначения диодов позволяет быстро определить нужный компонент при работе с электронными схемами.
Проверка работоспособности диодов
Для определения исправности диода можно использовать несколько методов:- Проверка мультиметром в режиме «прозвонки» — исправный диод должен пропускать ток только в прямом направлении
- Измерение прямого и обратного сопротивления — в прямом направлении сопротивление должно быть низким, в обратном — высоким
- Проверка падения напряжения — на исправном диоде в прямом включении должно быть характерное для данного типа падение напряжения
- Визуальный осмотр на наличие повреждений корпуса или выводов
Регулярная проверка диодов помогает своевременно выявить неисправные компоненты и предотвратить сбои в работе электронных устройств.
Современные тенденции в развитии диодов
Технология производства диодов постоянно совершенствуется, что приводит к появлению новых типов и улучшению характеристик существующих:
- Создание диодов на основе новых полупроводниковых материалов (например, карбид кремния)
- Уменьшение размеров и повышение плотности интеграции диодов в микросхемах
- Разработка сверхбыстродействующих диодов для высокочастотных приложений
- Повышение эффективности и яркости светодиодов
- Создание многопереходных диодных структур с уникальными свойствами
Следование современным тенденциям позволяет разрабатывать все более совершенные и эффективные электронные устройства с использованием диодов.
