Какие бывают конденсаторы по виду. Виды конденсаторов: классификация, характеристики и применение

Какие бывают основные виды конденсаторов. Как классифицируются конденсаторы по типу диэлектрика и конструкции. Каковы особенности и характеристики разных типов конденсаторов. Где применяются различные виды конденсаторов в электронике.

Классификация конденсаторов по типу диэлектрика

Конденсаторы классифицируются на несколько основных видов в зависимости от типа используемого диэлектрика:

• Керамические
• Пленочные
• Электролитические
• Бумажные
• Слюдяные
• Воздушные
• Вакуумные

Тип диэлектрика во многом определяет характеристики и область применения конденсатора. Рассмотрим особенности основных видов конденсаторов подробнее.

Керамические конденсаторы

Керамические конденсаторы используют в качестве диэлектрика специальную керамику. Их основные преимущества:

• Небольшие размеры при относительно высокой емкости
• Хорошая стабильность параметров
• Низкие потери на высоких частотах
• Широкий диапазон рабочих температур

Керамические конденсаторы широко применяются в высокочастотных цепях, фильтрах, генераторах. Их емкость обычно составляет от нескольких пФ до десятков мкФ.

Пленочные конденсаторы

В пленочных конденсаторах диэлектриком служит тонкая полимерная пленка (полистирол, полипропилен, лавсан и др.). Их отличительные особенности:

• Высокая стабильность емкости
• Малые диэлектрические потери
• Хорошие частотные свойства
• Большой диапазон емкостей и рабочих напряжений

Пленочные конденсаторы используются в фильтрах, резонансных контурах, цепях развязки. Емкость может достигать сотен мкФ.

Электролитические конденсаторы

Электролитические конденсаторы имеют жидкий или твердый электролит в качестве одной из обкладок. Их главные особенности:

• Очень большая удельная емкость
• Полярность (имеют положительный и отрицательный выводы)
• Относительно высокие токи утечки
• Ограниченный срок службы

Электролитические конденсаторы применяются для фильтрации, развязки по питанию, в блоках питания. Их емкость может достигать десятков тысяч мкФ.

Танталовые конденсаторы

Танталовые конденсаторы — это особый вид электролитических конденсаторов, в которых используется оксид тантала. Их преимущества:

• Высокая удельная емкость
• Стабильность параметров
• Малые токи утечки
• Широкий температурный диапазон

Танталовые конденсаторы применяются в портативной электронике, телекоммуникационном оборудовании, автомобильной электронике. Емкость обычно до сотен мкФ.

Классификация конденсаторов по конструкции

По конструктивному исполнению конденсаторы делятся на следующие основные виды:

• Дисковые
• Трубчатые

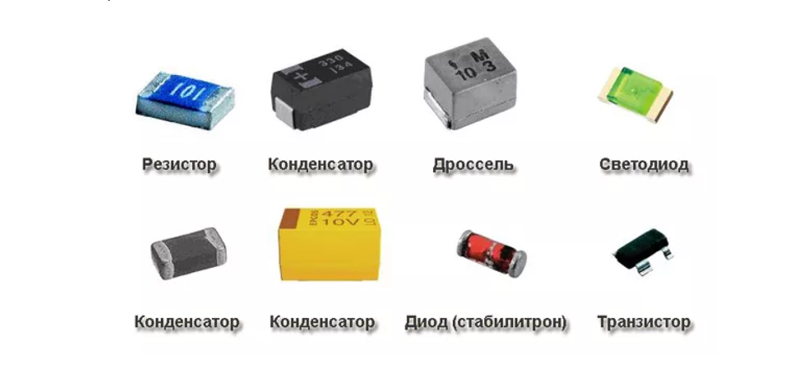

• Чип-конденсаторы
• Пленочные
• Подстроечные
• Переменные

Конструкция конденсатора во многом определяет его монтажные и эксплуатационные характеристики. Чип-конденсаторы наиболее распространены в современной электронике.

Основные параметры конденсаторов

Ключевыми характеристиками конденсаторов являются:

• Номинальная емкость
• Рабочее напряжение
• Допуск (точность емкости)
• Температурный коэффициент емкости
• Тангенс угла диэлектрических потерь
• Сопротивление изоляции
• Собственная индуктивность

При выборе конденсатора для конкретного применения необходимо учитывать все эти параметры, чтобы обеспечить надежную работу устройства.

Применение различных видов конденсаторов

Разные типы конденсаторов имеют свои области применения:

• Керамические — ВЧ и СВЧ техника, фильтры, генераторы
• Пленочные — прецизионные цепи, фильтры, развязка
• Электролитические — источники питания, фильтрация, развязка
• Танталовые — портативная электроника, телекоммуникации
• Подстроечные — настройка резонансных контуров
• Вакуумные — мощные ВЧ и СВЧ устройства

Правильный выбор типа конденсатора позволяет оптимизировать характеристики и надежность электронных устройств.

Маркировка конденсаторов

На корпусах конденсаторов обычно указывается следующая информация:

• Номинальная емкость
• Допустимое напряжение
• Допуск
• Полярность (для электролитических)
• Температурный коэффициент (для керамических)

Емкость часто маркируется кодом из трех цифр, где первые две цифры — значимые, а третья — количество нулей. Например, 104 означает 100000 пФ или 0,1 мкФ.

Современные тенденции в производстве конденсаторов

Основные направления развития конденсаторов в настоящее время:

• Уменьшение размеров при сохранении емкости
• Повышение рабочих напряжений и температур
• Улучшение частотных характеристик
• Снижение эквивалентного последовательного сопротивления
• Увеличение срока службы

Активно развиваются технологии многослойных керамических конденсаторов, полимерных и суперконденсаторов. Это позволяет создавать все более совершенные электронные устройства.

Электрический конденсатор. Виды конденсаторов.

Много написано про конденсаторы, стоит ли добавлять еще пару тысяч слов к тем миллионам, что уже есть? Таки добавлю! Верю, что моё изложение принесёт пользу. Ведь оно будет сделано с учётом целей этого сайта.

1. Что такое конденсатор
2. Как устроен
3. Как работает
4. Где используется
5. Виды конденсаторов

Что такое электрический конденсатор

Если говорить по-русски, то конденсатор можно обозвать «накопитель». Так даже понятнее. Тем более именно так переводится на наш язык это название. Стакан тоже можно обозвать конденсатором. Только он накапливает в себе жидкость. Или мешок. Да, мешок. Оказывается тоже накопитель. Накапливает в себе всё, что мы туда засунем. Причем тут электрический кондесатор? Он такой же как стакан или мешок, но только накапливает электрический заряд.

Представь себе картину: по цепи проходит электрический ток, на его пути встречаются резисторы, проводники и, бац, возник конденсатор (стакан). Что случится? Как ты знаешь, ток — это поток электронов, а каждый электрон имеет электрический заряд. Таким образом, когда кто-то говорит, что по цепи проходит ток, ты предствляешь себе как по цепи бегут миллионы электронов. Именно вот эти самые электрончики, когда на их пути возникает конденсатор, и накапливаются. Чем больше запихнем в конденсатор электронов, тем больше будет его заряд.

Возникает вопрос, а сколько можно таким образом накопить электронов, сколько влезет в конденсатор и когда он «наестся»? Давай выяснять. Очень часто для упрощенного объяснения простых электрических процессов используют сравнение с водой и трубами. Воспользуемся таким подходом тоже.

Представь, трубу, по которой течет вода. На одном конце трубы насос, который с силой закачивает воду в эту трубу. Затем поперек трубы мысленно поставь резиновую мембрану. Что произойдёт? Мембрана станет растягиваться и напрягаться под действием силы давления воды в трубе (давление создаётся насосом). Она будет растягиваться, растягиваться, растягиваться и в итоге сила упругости мембраны либо уравновесит силу насоса и поток воды остановится, либо мембрана порвётся _{(Если так непонятно, то представь себе воздушный шарик, который лопнет, если его накачать слишком сильно)}! Тоже самое происходит и в электрических конденсаторах. Только там вместо мембраны используется электрическое поле, которое растёт по мере зарядки конденсатора и постепенно уравновешивает напряжение источника питания.

Таким образом, у конденсатора есть некоторый предельный заряд, который он может накопить и после превышения которого произойдёт пробой диэлектрика в конденсаторе он сломается и перестанет быть конденсатором. Самое время, видимо, рассказать как устроен конденсатор.

Как устроен электрический конденсатор

В школе тебе рассказывали, что конденсатор — это такая штуковина, которая состоит из двух пластин и пустоты между ними. Пластины эти называли обкладками конденсатора и к ним подключали проводки, чтобы подать напряжение на конденсатор. Так вот современные конденсаторы не сильно отличаются. Они все также имеют обкладки и между обкладками находится диэлектрик. Благодаря наличию диэлектрика улучшаются харктеристики конденсатора. Например, его ёмкость.

В современных конденсаторах используются разные виды диэлектриков _{(об этом ниже)}, которые запихиваются между обкладок конденсаторов самыми изощренными способами для достижения опредлённых характеристик.

Принцип работы

Общий принцип работы достаточно прост: подали напряжение — заряд накопился. Физические процессы, которые при этом происходят сейчас тебя не сильно должны интересовать, но если захочешь, то можешь об этом прочитать в любой книге по физике в разделе электростатики.

Конденсатор в цепи постоянного тока

Если поместить наш конденсатор в электрическую цепь (рис. ниже), включить последовательно с ним амперметр и подать в цепь постоянный ток, то стрелка амперметра кратковременно дёрнется, а затем замрет и будет показывать 0А — отсутствие тока в цепи. Что случилось?

Будем считать, что до того, как был подан ток в цепь, конденсатор был пуст (разряжен), а когда подали ток, то он очень быстро стал заряжаться, а когда зарядился (эл. поле  между обкладками конденсатора уравновесило источник питания), то ток прекратился (здесь график заряда конденсатора).

Именно поэтому говорят, что конденсатор не пропускает постоянный ток. На самом деле пропускает, но очень короткое время, которое можно посчитать по формуле t = 3*R*C _{(Время зарядки конденсатора до объёма 95% от номинального. R- сопротивление цепи, C — ёмкость конденсатора)} Так конденсатор ведёт себя в цепи постоянного тока. Совсем иначе он себя ведёт в цепи переменного!

Конденсатор в цепи переменного тока

Что такое переменный ток? Это когда электроны «бегут» сначала туда, потом назад. Т.е. направление их движения все время меняется. Тогда, если по цепи с конденсатором побежит переменный ток, то на каждой его обкладке будет скапливаться то «+» заряд, то «-«. Т.е. фактически будет протекать переменный ток. А это значит, что переменный ток «беспрепятственно» проходит через конденсатор.

Весь этот процесс можно смоделировать с помощью метода гидравлических аналогий. На картинке ниже аналог цепи переменного тока. Поршень толкает жидкость то вперёд, то назад. Это заставляет крутится крыльчатку вперёд-назад. Получается как бы переменный поток жидкости (читаем переменный ток).

Давай теперь поместим между источником силы (поршнем) и крыльчаткой меодель конденсатора в виде мембраны и проанализируем, что изменится.

Похоже, что ничего не изменится. Как жидкость совершала колебательные движения, так она их и совершает, как из-за этого колебалась крыльчатка, так и будет колебаться. А значит наша мембрана не является препятствием для переменного потока. Также будет и для электронного конденсатора.

Дело в том, что хоть электроны, которые бегут поцепи и не пересекают диэлектрик (мембрану) между обкладками конденсатора, но за пределами конденсатора их движение колебательное (туда-сюда), т.е. протекает переменный ток. Эх!

Таким образом конденсатор пропускает переменный ток и задерживает постоянный. Это очень удобно, когда требуется убрать постоянную составляющую в сигнале, например, на выходе/входе аудиоусилителя или, когда требуется посмотреть только переменную часть сигнала (пульсации на выходе источника постоянного напряжения).



Реактивное сопротивление конденсатора

Конденсатор обладает сопротивлением! В принципе, это можно было предположить уже из того, что через него не проходит постоянный ток, как если бы это был резистор с оооочень большим сопротивлением.

Другое дело ток переменный — он проходит, но испытывает со стороны конденсатора сопротивление:

f — частота, С — ёмкость конденсатора. Если внимательно посмотреть на формулу, то станет видно, что если ток постоянный, то f = 0 и тогда (да простят меня воинствующие математики!) X_c = бесконечность.И постоянного тока через конденсатор нет.

А вот сопротивление переменному току будет менять в зависимости от его частоты и ёмкости конденсатора. Чем больше частота тока и емкость конденсатора, тем меньше сопротивляется он этому току и наоборот. Чем быстрее меняется напряже-
напряжение, тем больше ток через конденсатор, этим и объясняется уменьшение Хс с ростом частоты.

Кстати, ещё одной особенность конденсатора заключается в том, что на нём не выделяется мощность, он не нагревается! Поэтому его иногда используют для гашения напряжения там, где резистор бы задымился. Например для понижения напряжения сети с 220В до 127В. И ещё:

Ток в конденсаторе пропорционален скорости приложенного к его выводам напряжения

Где используются конденсаторы

Да везде где требуются их свойства (не пропускать постоянный ток, умение накапливать электрическую энергию и менять свое сопротивление в зависимости от частоты), в фильтрах, в колебательных контурах, в умножителях напряжения и т. д.

Какие бывают конденсаторы

Промышленность выпускает множество разных видов конденсаторов. Каждый из них обладает опредлёнными преимуществами и недостатками. У одних малый ток утечки, у других большая ёмкость, у третьих что-нибудь ещё.  В зависимости от этих показателей и выбирают конденсаторы.

Радиолюбители, особенно как мы — начинающие — особо не заморачиваются и ставят, что найдут. Тем не менее следует знать какие основные виды конденсаторов существуют в природе.



На картинке показано весьма условное разделение конденсаторов. Я его составил на свой вкус и нравится оно мне тем, что сразу понятно существуют ли переменные конденсаторы, какие бывают постоянные конденсаторы и какие диэлектрики используются в распространённых конденсаторах. В общем-то всё, что нужно радиолюбителю.

Керамические конденсаторы

Обладают малым током утечки, малыми габаритами, малой индуктивность, способны работать на высоких частотах и в цепях постоянного, пульсирующего и переменного тока.

Выпускаются в широком диапазоне рабоичх напряжений и ёмкостей: от 2 до 20 000 пФ и в зависимости от исполнения выдерживают напряжение до 30кВ. Но чаще всего ты встретишь керамические конденсаторы с рабочим напряжением до 50В.

Слюдяные конденсаторы

Честно скажу не знаю выпускают ли их сейчас. Но раньше в таких конденсаторах в качестве диэлектрика использовалась слюда. А сам конденсатор состоял из пачки слюдяных, на каждой из которых с обеих сторон наносились обкладки, а потом такие платсинки собирались в «пакет» и запаковывались в корпус.

Обычно они имели ёмкость от нескольких тысяч до десятков тысяч пикофорад и работали в диапазоне напряжений от 200 В до 1500 В.

Бумажные конденсаторы

Такие конденсаторы в качестве диэлектрика имеют конденсаторную бумагу, а в качестве обкладок — алюминиевые полоски. Длинные ленты алюминиевой фольги с проложенной между ними лентой бумаги сворачиваются в рулон и пакуются в корпус. Вот и весь фокус.

Такие конденсаторы бывают ёмкостью от тысяч пикофорад до 30 микрофорад, и могут выдерживать напряжение от 160 до 1500 В.

Поговаривают, что сейчас они ценятся аудиофиалами. Не удивлен — у них и провода односторонней проводимости бывают…

Полиэстеровые конденсаторы

В принципе обычные кондесаторы с полиэстером в качестве диэлектрика. Разброс ёмкостей от 1 нФ до 15 мФ при рабочем напряжении от 50 В до 1500 В.

Полипропиленовые конденсаторы

У конденсаторов этого типа есть два неоспоримых преимущества. Первое — можно их делать с очень маленьким допуском всего в 1%. Так что, если на таком написано 100 пФ, то значит его ёмкость 100 пФ +/- 1%. И второе — это то, что их рабочее напряжение может достигать до 3 кВ (а ёмкость от 100 пФ, до 10 мФ)

Электролитические кондесаторы

Эти конденсаторы отличаются от всех других тем, что их можно включать только цепь постоянного или пульсирующего тока. Они полярные. Имеют плюс и минус. Связано это с их конструкцией. И если такой конденсатор включить наоборот, то он скорее всего вздуется. А раньше они еще и весело, но небезопасно взрывались. Бывают электролитические конденсаторы алюминиевые и танталовые.

Алюминиевые электролитические конденсаторы устроены почти как бумажные с той лишь разницей, что обкладками такого конденсатора являются бумажная и алюминиевые полосы. Бумага пропитана электролитом, а на алюминиевыую полосу нанесен тонкий слой окисла, который и выступает в роли диэлектрика. Если подать на такой конденсатор переменный ток или включить обратно полярностям вывода, то электролит закипает и конденсатор выходит из строя.

Танталовые отличаются от алюминиевых тем что: в качестве диэлектрика используется пентаоксид тантала, меют рабочее напряжение до 100 В, имеют малые габариты, меньшую паразитная индуктивность (что позволяет их использовать в высокочастотных цепях).

Электролитические конденсаторы обладают достаточно большой ёмкостью, благодаря чему их, к примеру, часто используют в выпрямительных цепях.

На этом наверно всё. За кадром остались конденсаторы с диэлектриком из полкарбоната, полистирола и наверно ещё многие другие виды. Но думаю, что это уже будет лишним.

Продолжение следует…

Во второй части я планирую показать примеры типичного использования конденсаторов. Так что жми ctrl+D и добавляй mp16.ru к себе в закладки, что бы не потерять.

Что еще почитать

• О резисторах для начинающих
• В чем разница между потенциометром и реостатом?

/blog/pro-kondensatoryi/ Что такое электрический конденсатор, для чего он нужен, как работает конденсатор, где он используется, какие виды конденсаторов бывают, — обо всем об этом читайте здесь. 2016-04-04 2016-11-24 виды конденсаторов, заряд и разряд конденсатора, электрический конденсатор, емкость, алюминиевый конденсатор, переменный конденсатор, керамический конденсатор, конденсатор к50, smd конденсатор, пленочный конденсатор, электролитический конденсатор

Конденсаторы виды

Они бывают полярные и неполярные. Различия их в том, что одни применяются в цепях постоянного напряжения, а другие в цепях переменного. Возможно, применение постоянных конденсаторов в цепях переменного напряжения при включении их последовательно одноименными полюсами, но они при этом показывают не лучшие параметры. Подстроечные конденсаторы применяются для настройки резонансных цепей в приемо-передающей аппаратуре. Тип КПК.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ремонт портал 128 бит
• Классификация конденсаторов: виды и их характеристики
• Виды конденсаторов. Устройство и особенности. Параметры и работа
• Конденсатор: применение и виды
• Классификация конденсаторов: виды и их характеристики
• Основные типы конденсаторов.
• Конденсатор справочник
• Разновидности конденсаторов по типу диэлектрика

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ВСЕ ТИПЫ И МАРКИРОВКИ КМ КОНДЕНСАТОРОВ СОДЕРЖАЩИХ ПЛАТИНУ И ПАЛЛАДИЙ

Ремонт портал 128 бит

Все радиотехнические, электронные устройства, кроме микросхем и транзисторов , обязательно имеют в своем составе конденсаторы.

Без конденсаторов не бывает ни одной схемы.

Конденсаторы выполняют самые различные задачи. Самый простой вариант конденсатора — это два электрода в виде пластин-обкладок, которые разделены диэлектриком с очень малой толщиной по сравнению с обкладками. Деталь, которую применяют в различных электронных устройствах, имеет множество слоев диэлектрика, электроды, может быть также в виде лент, где чередуются диэлектрик и электрод, а затем свернутые в цилиндрическую форму или сложенные как параллелепипед.

Прототипом конденсатора можно считать лейденскую банку, которую изобрели независимо друг от друга Эвальд Юрген фон Клейст из города Лейден Германия и Питер ван Мушенбрук физик из Голландии в году.

Но самыми первым видом конденсаторов, которые состояли из пары проводников, разделенные диэлектриком, считается конденсатор или электрический лист Эпинуса, который применялся раньше, чем лейденская банка. Кстати, лейденская банка — это была реально обычная банка, но оклеенная снаружи и изнутри оловом листовым и закрытая крышкой из дерева.

В крышку был воткнут металлический стержень. Данное изобретение помогло изучать электричество еще в те далекие времена. Раньше, во времена Советского Союза, когда компьютеры ЭВМ имели малую мощность, но огромные размеры, использовались большие конденсаторы, которые имели большую емкость. На сегодняшний день большая емкость заключена в кондерах малых размеров.

Конденсаторы классифицируются по нескольким параметрам: тип диэлектрика, сопротивление, изоляция, ёмкость, величина потерь. На сегодняшний день широкое применение получили танталовые конденсаторы в электрических цепях постоянного тока, их используют в платах современных компьютеров, планшетников, сотовых телефонах, высокоскоростные портативные радиопередатчики также не работают без них.

Абсолютно новый вид конденсаторов — это ионистор, который является компонентом для долговременного сохранения заряда. Такие конденсаторы имеют значительно больший срок работы, бесчисленное количество циклов зарядки.

Применяется для резервного питания схем памяти электроустройств. Вам они уже точно не пригодятся, так зачем хранить хлам. По фэн-шуй надо выбросить ненужное старое, чтобы в дом пришло нужное и новое.

Но не стоит относить конденсаторы на свалку, не нужно портить экологию, лучше продайте их нам, и получите за них неплохие деньги. Мы купим у вас любое количество конденсаторов по приятным для вас ценам.

E-mail: nelikvidrd gmail. Skype: nelikvidrd. Скупка радиодеталей и РЭК. Конденсаторы кер. Конденсаторы тант. Импортные платы. Купим приборы. Кабель РК. Конденсаторы Конденсаторы. Общая информация Все радиотехнические, электронные устройства, кроме микросхем и транзисторов , обязательно имеют в своем составе конденсаторы.

Из истории создания Прототипом конденсатора можно считать лейденскую банку, которую изобрели независимо друг от друга Эвальд Юрген фон Клейст из города Лейден Германия и Питер ван Мушенбрук физик из Голландии в году.

Классификация Конденсаторы классифицируются по нескольким параметрам: тип диэлектрика, сопротивление, изоляция, ёмкость, величина потерь. По типу диэлектрика Вакуумные между пластинами вакуум. Газообразный диэлектрик. Жидкий диэлектрик.

Твердый неорганический диэлектрик стеклянный, слюдяной, керамический, пленочный. Твердый органический диэлектрик бумажный, металлобумажный. Электролитический, оксидно-полупроводниковый. Твердотельный конденсатор. По ёмкости Постоянные. Конденсаторы также могут иметь форму цилиндрическую, сферическую, плоскую и др.

Классификация конденсаторов: виды и их характеристики

Рассылается по мере изменений цен на радиодетали, приборы и РЭК. В прайс-листе приоритетные цены! Нажав кнопку «подписаться» вы соглашаетесь получать обновления Прайс-листа на радиодетали и РЭК на вашу электронную почту. С латинского языка конденсатор можно дословно перевести, как накопительное, уплотнительное устройство. Деталь является двухполюсником, который имеет или переменное, или же определенное емкостное значение, проводимость его невелика, но необходима для накопления заряда, энергии электрополя. Конденсаторы являются пассивным РЭК.

Конденсатор что такое конденсатор ёмкость обозначения параметры характеристики типы виды конденсаторов условные графические обозначения.

Виды конденсаторов. Устройство и особенности. Параметры и работа

Все радиотехнические, электронные устройства, кроме микросхем и транзисторов , обязательно имеют в своем составе конденсаторы. Без конденсаторов не бывает ни одной схемы. Конденсаторы выполняют самые различные задачи. Самый простой вариант конденсатора — это два электрода в виде пластин-обкладок, которые разделены диэлектриком с очень малой толщиной по сравнению с обкладками. Деталь, которую применяют в различных электронных устройствах, имеет множество слоев диэлектрика, электроды, может быть также в виде лент, где чередуются диэлектрик и электрод, а затем свернутые в цилиндрическую форму или сложенные как параллелепипед. Прототипом конденсатора можно считать лейденскую банку, которую изобрели независимо друг от друга Эвальд Юрген фон Клейст из города Лейден Германия и Питер ван Мушенбрук физик из Голландии в году. Но самыми первым видом конденсаторов, которые состояли из пары проводников, разделенные диэлектриком, считается конденсатор или электрический лист Эпинуса, который применялся раньше, чем лейденская банка. Кстати, лейденская банка — это была реально обычная банка, но оклеенная снаружи и изнутри оловом листовым и закрытая крышкой из дерева.

Конденсатор: применение и виды

Конденсатор — один из самых распространённых радиоэлементов. Роль конденсатора в электронной схеме заключается в накоплении электрического заряда, разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и многое другое. Конструктивно конденсатор состоит из двух проводящих обкладок, изолированных диэлектриком. В зависимости от конструкции и назначения конденсатора диэлектриком может служить воздух, бумага, керамика, слюда.

Существует много видов конденсаторов. У бумажного конденсатора диэлектриком, разделяющим фольгированные обкладки, является специальная конденсаторная бумага.

Классификация конденсаторов: виды и их характеристики

Конденсатор — один из самых распространенных электронных компонентов. Существует множество разных типов конденсаторов, которые классифицируют по различным свойствам. Керамические конденсаторы или керамические дисковые конденсаторы сделаны из маленького керамического диска, покрытого с двух сторон проводником обычно серебром. Благодаря довольно высокой относительной диэлектрической проницаемости от 6 до 12 керамические конденсаторы могут вместить достаточно большую емкость при относительно малом физическом размере. Однако их номинальное напряжение, как правило, невысокое. Маркировка керамических конденсаторов обычно представляет собой трехзначный числовой код, обозначающий значение емкости в пикофарадах.

Основные типы конденсаторов.

Портал о науке и технике Статьи Новости Видео Обзоры. Забыли пароль? Воспользуйтесь строкой поиска, чтобы найти нужный материал. Главная Схемотехника Основные типы конденсаторов. Основные типы конденсаторов. Похожие статьи. Анализ схем, построенных на ОУ. Борьба с шумом от импульсного преобразователя.

На сегодняшний день существует множество типов конденсаторов и каждый из них обладает своими преимуществам и недостатками.

Конденсатор справочник

Конденсатор представлен в виде электронного компонента, состоящего из 2-х обкладок, между которыми находится диэлектрик. В основе классификации конденсаторов находится материал для изготовления обкладок, тип диэлектрика и прочие критерии. Рассматриваемая деталь применяется в радиотехнических и электронных приборах с целью выполнения разных задач. Устройства помогают определиться с оптимальной частотой колебаний на генераторах.

Разновидности конденсаторов по типу диэлектрика

ВИДЕО ПО ТЕМЕ: Конденсатор, виды , типы , обозначения

Многие интересуются, имеют ли конденсаторы типы? Конденсаторов в электронике существует множество. Такие показатели, как емкость, рабочее напряжение и допуск, являются основными. Не менее важен тип диэлектрика, из которого они состоят. В этой статье будет рассмотрено подробнее, какие типы конденсаторов бывают по виду диэлектрика. MastepOk Какие бывают конденсаторы?

В радиоэлектронике используются огромное количество всевозможных конденсаторов. Все они различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск.

Подобные элементы представляют собой детали, в состав которых входят два проводника с диэлектрическим слоем. В зависимости от параметров данных компонентов, проявляются различия в особенностях отдельных моделей. В этом обзоре мы рассмотрим виды конденсаторов и специфику применения каждого из них. Состоящая из пары электродов часть цепи, предназначенная для аккумулирования и передачи тока другим типам устройств, называется конденсатором. Особенности конструкции заключаются в наличии обкладок с противоположными зарядами. Нормальное функционирование обеспечивается размещением между такими пластинами специального диэлектрика. Таким способом устраняется вероятность соприкосновения подобных элементов между собой.

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия. Эти устройства предназначены для накопления электрического заряда.

Типы конденсаторов | Tech

Выпуск: 28.03.2019, Обновление: 08.11.2021, M.P.

Алюминиевый электролитический конденсатор

В алюминиевых электролитических конденсаторах

в качестве диэлектриков используются оксидные пленки, которые можно превратить в аноды путем электролиза. В качестве анодного металла используется алюминий. Поскольку диэлектрические пленки можно сделать тонкими, они доминируют в основном в конденсаторах большой емкости. Однако есть несколько недостатков, таких как плохие частотные и температурные характеристики, ток утечки и большие диэлектрические потери.

Танталовый конденсатор

В этих конденсаторах электролитического типа в качестве анода используется тантал.
По сравнению с алюминиевыми электролитическими конденсаторами они имеют превосходные характеристики тока утечки, частоты и температуры.

Электрический двухслойный конденсатор

В этих конденсаторах в качестве диэлектрика используется органический электролитический раствор, а также двойной электрический слой, образованный на поверхности электрода из активированного угля. Их емкость от 1000 до 10 000 раз больше, чем у алюминиевых электролитических конденсаторов, и их можно использовать повторно в течение длительного периода без ограничений, таких как количество циклов заряда/разряда.

Керамический конденсатор

Эти конденсаторы, в которых в качестве диэлектрика используется керамика, условно делятся на три типа в зависимости от типа используемой керамики: конденсаторы с низкой диэлектрической проницаемостью, конденсаторы с высокой диэлектрической проницаемостью и полупроводниковые конденсаторы. Одним из свойств керамических конденсаторов является то, что емкость изменяется при приложении напряжения. Это свойство проявляется более заметно при большей диэлектрической проницаемости.

Пленочный конденсатор

Пленки из полиэстера, полипропилена и других материалов

зажаты между фольгой электродов с обеих сторон и имеют цилиндрическую форму. Эти конденсаторы неполярные, с высоким сопротивлением изоляции и без диэлектрических потерь. Кроме того, они также имеют хорошие частотные и температурные характеристики.

Слюдяной конденсатор

В этих конденсаторах используется слюда, которая является лучшим диэлектриком, производимым в природе. Хотя слюдяные конденсаторы обладают превосходными характеристиками, такими как сопротивление изоляции, тангенс угла диэлектрических потерь, частотные и температурные характеристики, их недостатком является высокая стоимость.

Связанные технические статьи

• Какова роль конденсатора в электронных компонентах? Фокусировка на механизме
Электрические двухслойные конденсаторы
• оптимальны для выравнивания мощности
• Как прочитать код резистора и конденсатора
• Как работают диоды и для чего они нужны! В каких ситуациях они используются?
• Что такое индуктор (катушка)? Объяснение его принципа и роли

Рекомендуемые продукты

Источники питания постоянного тока, высоковольтные источники питания и системы рентгеновского контроля Matsusada Precision являются лучшими решениями для тестирования конденсаторов и цепей по всему миру.

Часто задаваемые вопросы: Какие типы конденсаторов подходят для аналогового аудиосигнала? — Документы — Процессоры SigmaDSP и SigmaStudio Dev.

Инструмент

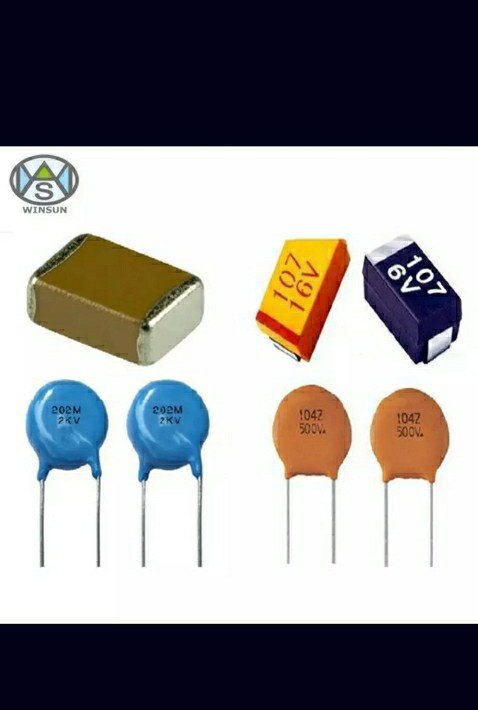

В общем, есть 3 типа конденсаторов, которые будут доступны с номиналами, подходящими для связи по переменному току в большинстве сигнальных трактов: электролитические, танталовые и керамические. У каждого есть сильные и слабые стороны.

Лучше всего для этой цели подходят электролитические конденсаторы. Они очень линейны при смещении синфазными напряжениями, присутствующими в большинстве аудиотрактов SigmaDSP, а их низкое ESR (эквивалентное последовательное сопротивление) делает их привлекательными в качестве «невидимого» компонента при разработке схемы. Они также имеют довольно низкую стоимость. Однако электролитические конденсаторы занимают довольно большую площадь, и их стоимость и производительность со временем ухудшаются, особенно в условиях высокой температуры. Они буквально «высыхают» и становятся фильтром высоких частот на пути прохождения сигнала. Доступны высокотемпературные версии, которые хорошо сохраняются в течение длительного периода времени.

Танталовые конденсаторы являются разумной альтернативой, однако они дороже, чем электролитические, и не так много номиналов. Как и поляризованные конденсаторы, они также должны иметь смещение, однако я не обнаружил, что они настолько линейны в звуковом тракте, как электролитические конденсаторы. Некоторые люди говорят, что они «звучат не так хорошо», однако статические тесты однотонального искажения могут не выявить никаких различий. С положительной стороны, танталы не высыхают и поэтому подходят для длительного использования в условиях высоких температур. Они, как правило, меньше, чем электролиты для того же значения.

Оба некерамических типа сохраняют свою емкость в условиях эксплуатации, в отличие от керамики….

Керамические конденсаторы, как правило, не рекомендуются для использования в качестве связи по переменному току в аудио. Они привлекательны из-за размера, стоимости и низкого ESR. Однако, когда большинство керамических конденсаторов смещены, номинальная емкость может уменьшиться на целых 50%! Типы более высокого класса (X7R) страдают от этого меньше, но вы должны знать, что 1 мкФ может действовать как 0,68 мкФ в цепи. Мы также обнаружили, что керамические конденсаторы страдают от микрофонных эффектов: звук, проходящий через деталь, на самом деле будет физически резонировать и вызывать искажения! Я бы использовал керамические конденсаторы только в звуковом тракте, где производительность не является проблемой, но размер и стоимость являются вашим более важным приоритетом. NP0 и C0G — лучшие из керамических материалов, однако я не думаю, что вы найдете эти типы в соответствующих номиналах.

Вы также увидите некоторые ссылки на пленочные конденсаторы для использования в качестве связи по переменному току в аудио. Несмотря на то, что они являются звездными исполнителями, они очень велики по размеру для номинальной стоимости. У меня также были большие проблемы с SMD-версиями этих деталей, переживших сборку и оплавление с использованием стандартных методов автоматической сборки.

Значение вашего конденсатора будет определяться импедансом цепи и желаемой низкочастотной характеристикой. Чтобы выбрать номинальное напряжение, вам необходимо учитывать напряжение смещения плюс размах переменного напряжения аудиосигнала.
