Сети для начинающего IT-специалиста. Обязательная база / Хабр

Примерно 80% из нас, кто заканчивает университет с какой-либо IT-специальностью, в итоге не становится программистом. Многие устраиваются в техническую поддержку, системными администраторами, мастерами по наладке компьютерных устройств, консультантами-продавцами цифровой техники, менеджерами в it-сферу и так далее.

Эта статья как раз для таких 80%, кто только закончил университет с какой-либо IT-специальностью и уже начал мониторить вакансии, например, на должность системного администратора или его помощника, либо выездного инженера в аутсорсинговую фирму, либо в техническую поддержку 1-й/2-й линии.

А также для самостоятельного изучения или для обучения новых сотрудников.

За время своей трудовой деятельности в сфере IT я столкнулся с такой проблемой, что в университетах не дают самую основную базу касательно сетей. С этим я столкнулся сначала сам, когда, после окончания университета, ходил по собеседованиям в 2016 году и не мог ответить на простые (как мне сейчас кажется) вопросы.

Тогда мне конечно показалось, что это я прохалтурил и не доучил в университете. Но как оказалось дело в образовательной программе. Так как сейчас, я также сталкиваюсь с данным пробелом знаний, когда обучаю новых сотрудников.

И что тогда, мне пришлось изучить множество статей в интернете, прежде чем я понял базовые моменты, и что сейчас, задавая молодым специалистам темы для изучения, они с трудом находят и усваивают необходимое. Это происходит по причине того, что в Интернете огромное количество статей и все они разрозненны по темам, либо написаны слишком сложным языком. Плюс большинство информации в начале своих статей содержат в основном просто научные определения, а дальше сразу сложные технологии использования. В итоге получается много того, что для начинающего пока совсем непонятно.

Именно поэтому я решил собрать основные темы в одну статью и объяснить их как можно проще «на пальцах».

Сразу предупреждаю, что никакой углубленной информации в статье не будет, только исключительно самая база и самое основное.

Темы, которые рассмотрены:

Глобальные и локальные сети
Белые и серые IP-адреса
NAT
DHCP-сервер и подсети
Устройства маршрутизации сети (маршрутизатор, коммутатор, свитч, хаб)
Основные команды анализа сети
Транспортные протоколы UDP и TCP

1. Глобальные и Локальные сети

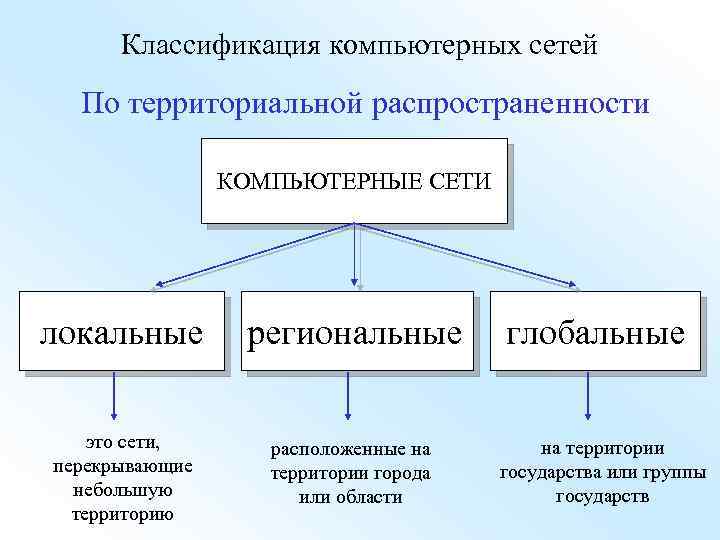

Вся интернет сеть подразделяется на глобальную (WAN) и локальную (LAN).

Все пользовательские устройства в рамках одной квартиры или офиса или даже здания (компьютеры, смартфоны, принтеры/МФУ, телевизоры и т.д.) подключаются к роутеру, который объединяет их в локальную сеть.

Участники одной локальной сети могут обмениваться данными между своими устройствами без подключения к интернет провайдеру. А вот чтобы выйти в сеть (например, выйти в поисковик Яндекс или Google, зайти в VK, Instagram, YouTube или AmoCRM) необходим доступ к

глобальной сети.

Выход в глобальную сеть обеспечивает интернет провайдер, за что мы и платим ему абонентскую плату. Провайдер устанавливает на своих роутерах уровень скорости для каждого подключения в соответствии с тарифом. Провайдер прокидывает нам витую пару или оптику до нашего роутера (нашей локальной сети) и после этого любое устройства нашей локальной сети может выходить в глобальную сеть.

Для аналогии, сети, можно сравнить с дорогами.
Например, дороги вашего города N это локальная сеть. Эти дороги соединяют вас с магазинами, учреждениями, парками и другими местами вашего города.

Чтобы попасть в другой город N вам необходимо выехать на федеральную трассу и проехать некоторое количество километров. То есть выйти в глобальную сеть.

Для более наглядного представления, что такое глобальная и локальная сеть я нарисовал схематичный рисунок.

2. Белые и серые IP-адреса

Каждое устройство в сети имеет свой уникальный IP-адрес. Он нужен для того, чтобы устройства сети понимали куда необходимо направить запрос и ответ.
Это также как и наши дома и квартиры имеют свой точный адрес (индекс, город, улица, № дома, № квартиры).

В рамках вашей локальной сети (квартиры, офиса или здания) есть свой диапазон уникальных адресов. Я думаю многие замечали, что ip-адрес компьютера, например, начинается с цифр 192.168.X.X

Так вот это локальный адрес вашего устройства.

Существуют разрешенные диапазоны локальных сетей:

Думаю из представленной таблицы сразу становится понятно почему самый распространенный диапазон это 192.168.X.X

Чтобы узнать, например, ip-адрес своего компьютера (на базе ос windows), наберите в терминале команду ipconfig

Как видите, ip-адрес моего компьютера в моей домашней локальной сети 192.168.88.251

Для выхода в глобальные сети, ваш локальный ip-адрес подменяется роутером на глобальный, который вам выдал провайдер. Глобальные ip-адреса не попадают под диапазоны из таблички выше.

Так вот локальные ip-адреса — это серые ip-адреса, а глобальные — это белые.

Для большего понимания рассмотрите схему ниже. На ней я подписал каждое устройство своим ip-адресом.

На схеме видно, что провайдер выпускает нас в глобальные сети (в интернет) с белого ip-адреса 91.132.25.108

Для нашего роутера провайдер выдал серый ip-адрес 172.17.135.11
И в нашей локальной сети все устройства соответственно тоже имеют серые ip-адреса 192.168.Х.Х

Узнать под каким ip-адресом вы выходите в глобальную сеть можно на сайте 2ip.ru

Но из всего этого стоит помнить один очень важный фактор!
В настоящее время обострилась проблема нехватки белых ip-адресов, так как число сетевых устройств давно превысило количество доступных ip. И по этой причине интернет провайдеры выдают пользователям серые ip-адреса (в рамках локальной сети провайдера, например в пределах нескольких многоквартирных домов) и выпускают в глобальную сеть под одним общим белым ip-адресом.

Чтобы узнать серый ip-адрес выдает вам провайдер или белый, можно зайти к себе на роутер и посмотреть там, какой ip-адрес получает ваш роутер от провайдера.

Например я на своем домашнем роутере вижу серый ip-адрес 172.17.132.2 (см. диапазаон локальных адресов). Для подключения белого ip-адреса провайдеры обычно предоставляют доп. услугу с абон. платой.

На самом деле, для домашнего интернета это совсем не критично. А вот для офисов компаний рекомендуется покупать у провайдера именно белый ip-адрес, так как использование серого ip-адреса влечет за собой проблемы с работой ip-телефонии, а также не будет возможности настроить удаленное подключение по VPN. То есть серый ip-адрес не позволит вам вывести в интернет ваш настроенный сервер и не позволит настроить удаленное подключение на сервер из другой сети.

3. NAT

В предыдущем разделе я отметил, что “в настоящее время обострилась проблема нехватки белых ip-адресов” и поэтому распространенная схема подключения у интернет провайдеров сейчас, это подключать множество клиентов серыми ip-адресами, а в глобальный интернет выпускать их под одним общим белым ip.

Но так было не всегда, изначально всем выдавались белые ip-адреса, и вскоре, чтобы избежать проблему дефицита белых ip-адресов, как раз и был придуман NAT (Network Address Translation) — механизм преобразования ip-адресов.

NAT работает на всех роутерах и позволяет нам из локальной сети выходить в глобальную.

Для лучшего понимания разберем два примера:

1. Первый случай: у вас куплен белый ip-адрес 91.105.8.10 и в локальной сети подключено несколько устройств.

Каждое локальное устройство имеет свой серый ip-адрес. Но выход в интернет возможен только с белого ip-адреса.

Следовательно когда, например, ПК1 с ip-адресом 192.168.1.3 решил зайти в поисковик Яндекса, то роутер, выпуская запрос ПК1 в глобальную сеть, подключает механизм NAT, который преобразует ip-адрес ПК1 в белый глобальный ip-адрес 91.105.8.10

Также и в обратную сторону, когда роутер получит от сервера Яндекса ответ, он с помощью механизма NAT направит этот ответ на ip-адрес 192. 168.1.3, по которому подключен ПК1.

2. Второй случай: у вас также в локальной сети подключено несколько устройств, но вы не покупали белый ip-адрес у интернет провайдера.

В этом случае локальный адрес ПК1(192.168.1.3) сначала преобразуется NAT‘ом вашего роутера и превращается в серый ip-адрес 172.17.115.3, который вам выдал интернет-провайдер, а далее ваш серый ip-адрес преобразуется NAT’ом роутера провайдера в белый ip-адрес 91.105.108.10, и только после этого осуществляется выход в интернет (глобальную сеть).

То есть, в этом случае получается, что ваши устройства находятся за двойным NAT’ом.

Такая схема имеет более высокую степень безопасности ваших устройств, но также и имеет ряд больших минусов. Например, нестабильная sip-регистрация VoIP оборудования или односторонняя слышимость при звонках по ip-телефонии.

Более подробно о работе механизма NAT, о его плюсах и минусах, о выделении портов, о сокетах и о видах NAT я напишу отдельную статью.

4. DHCP — сервер и подсети

Чтобы подключить устройство, например, компьютер к интернету вы обычно просто подключаете провод (витую пару) в компьютер и далее в свободный порт на роутере, после чего компьютер автоматически получает ip-адрес и появляется выход в интернет.

Также и с Wi-Fi, например со смартфона или ноутбука, вы подключаетесь к нужной вам сети, вводите пароль, устройство получает ip-адрес и у вас появляется интернет.

А что позволяет устройству получить локальный ip-адрес автоматически?
Эту функцию выполняет DHCP-сервер.

Каждый роутер оснащен DHCP-сервером. IP-адреса, полученные автоматически являются динамическими ip-адресами.

Почему динамические?

Потому что, при каждом новом подключении или перезагрузки роутера, DHCP-сервер тоже перезагружается и может выдать устройствам разные ip-адреса.

То есть, например, сейчас у вашего компьютера ip-адрес 192.

168.1.10, после перезагрузки роутера ip-адрес компьютера может стать 192.168.1.35

Чтобы ip-адрес не менялся, его можно задать статически. Это можно сделать, как на компьютере в настройках сети, так и на самом роутере.

А также, DHCP-сервер на роутере вообще можно отключить и задавать ip-адреса вручную.

Можно настроить несколько DHCP-серверов на одном роутере. Тогда локальная сеть разделится на подсети.

Например, компьютеры подключим к нулевой подсети в диапазон 192.168.0.2-192.168.0.255, принтеры к первой подсети в диапазон 192.168.1.2-192.168.1.255, а Wi-Fi будем раздавать на пятую подсеть с диапазоном 192.168.5.2-192.168.5.255 (см. схему ниже)

Обычно, разграничение по подсетям производить нет необходимости. Это делают, когда в компании большое количество устройств, подключаемых к сети и при настройке сетевой безопасности.

Но такая схема в компаниях встречается довольно часто.
Поэтому обязательно нужно знать очень важный момент.

Внимание!
Если вам необходимо с ПК зайти на web-интерфейс, например, принтера или ip-телефона и при этом ваш ПК находится в другой подсети, то подключиться не получится.

Для понимания разберем пример:

Допустим вы работаете за ПК1 с локальным ip-адресом 10.10.5.2 и хотите зайти на web-интерфейс ip-телефона с локальным ip-адресом 192.168.1.3, то подключиться не получится. Так как устройства находятся в разных подсетях. К ip-телефона, находящиеся в подсети 192.168.1.X, можно подключиться только с ПК3 (192.168.1.5).

Также и к МФУ (172.17.17.10) вы сможете подключиться только с

ПК4 (172.17.17.12).

Поэтому, когда подключаетесь удаленно к пользователю на ПК, чтобы зайти на web-интерфейс ip-телефона, то обязательно сначала сверяйте их локальные ip-адреса, чтобы убедиться, что оба устройства подключены к одной подсети.

5. Устройства маршрутизации сети (маршрутизатор, коммутатор, свитч, хаб)

Как ни странно, но есть такой факт, что новички в IT (иногда и уже действующие сис.админы) не знают или путают такие понятия как маршрутизатор, коммутатор, свитч, сетевой шлюз и хаб.

Я думаю, причина такой путаницы возникла из-за того, что наплодили синонимов и жаргонизмов в названиях сетевого оборудования и это теперь вводит в заблуждение многих начинающих инженеров.

Давайте разбираться.

а) Роутер, маршрутизатор и сетевой шлюз

Все знают что такое роутер. Что это именно то устройство, которое раздает в помещении интернет, подключенный от интернет провайдера.

Так вот маршрутизатор и сетевой шлюз это и есть роутер.

Данное оборудование является основным устройством в организации сети. В инженерной среде наиболее используемое название это “маршрутизатор”.

Кстати маршрутизатором может быть не только приставка, но и системный блок компьютера, если установить туда еще одну сетевую карту и накатить, например, RouterOS Mikrotik. Далее разрулить сеть на множество устройств с помощью свитча.

б) Что такое Свитч и чем он отличается от Коммутатора и Хаба

Свитч и Коммутатор это тоже синонимы. А вот хаб немного другое устройство. О нем в следующем пункте (в).

Коммутатор (свитч) служит для разветвления локальной сети. Как тройник или сетевой фильтр, куда мы подключаем свои устройства, чтобы запитать их электричеством от одной розетки.

Коммутатор не умеет маршрутизировать сеть как роутер. Он не выдаст вашему устройству ip-адрес и без помощи роутера не сможет выпустить вас в интернет.

У стандартного маршрутизатора обычно 4-5 портов для подключения устройств. Соответственно, если ваши устройства подключаются проводами и их больше чем портов на роутере, то вам необходим свитч. Можно к одному порту роутера подключить свитч на 24 порта и спокойно организовать локальную сеть на 24 устройства.

А если у вас завалялся еще один роутер, то можно в его web-интерфейсе включить режим коммутатора и тоже использовать как свитч.

в) Хаб

Хаб выполняет те же функции, что и коммутатор. Но его технология распределения сильно деревянная и уже устарела.

Хаб раздает приходящие от роутера пакеты всем подключенным устройствам без разбора, а устройства уже сами должны разбираться их это пакет или нет.

А коммутатор имеет MAC таблицу и поэтому распределяет приходящие пакеты на одно конкретное устройство, которое и запрашивало этот пакет. Следовательно передача данных коммутатором быстрее и эффективнее.

В настоящее время уже редко где встретишь использование хаба, но всё таки они попадаются, нужно быть к этому готовым и обязательно рекомендовать пользователю замену хаба на свитч.

6. Основные команды для анализа сети

а) Команда Ping

Чтобы понять активен ли ip-адрес или само устройство, можно его “пропинговать”.
Для этого в командной строке пишем команду ping “ip-адрес”.

Здесь мы “пинганули” dns сервер google и, как видим, сервер активен (отклик на пинги есть и равен 83 мс).

Если адресат недоступен или данный ip-адрес не существует, то мы увидим такую картину:

То есть ответа на пинги не получаем.

Но Ping намного полезней использовать с ключами:
-t -”пинговать” непрерывно (для остановки нажимаем комбинацию Ctrl+С)
-а -отображать имя “пингуемого” узла (сайта/устройства/сервера)

Соответственно ключ “-а” нам показал, что имя пингуемого узла “dns.google”.
А благодаря ключу “-t” ping шел без остановки, я остановил его, нажав Ctrl+C.

При непрерывном пинге можно увидеть адекватно ли ведет себя пингуемый узел и примерное качество работы интернет канала.

Как видим из скриншота, периодически возникают задержки приема пакета аж до 418 мс, это довольно критичное значение, так как скачок с 83 мс до 418 мс отразился бы на видеосвязи торможением/зависанием изображения или в ip-телефонии деградацией качества голоса.

В моем случае, скорей всего штормит мой домашний Интернет.
Но чтобы более детально установить причину, это нужно запускать dump. А это тема для целой статьи.

Внимание! Иногда на роутерах отключена отправка ICMP пакетов (кто-то отключает специально, а где-то не включена по умолчанию), в таком случае на «пинги» такой узел отвечать не будет, хотя сам будет активен и нормально функционировать в сети.

Еще одна возможность “пинга” это узнать какой ip-адрес скрывается за доменом сайта. А именно, на каком сервере установлен хост сайта.

Для этого просто вместо ip-адреса пишем сайт:

Как видите, у хабра ip-адрес 178.248.237.68

б) Трассировка

Иногда очень важно увидеть каким путем идет пакет до определенного устройства.
Возможно где-то есть пробоина и пакет не доходит до адресата. Так вот утилита трассировки помогает определить на каком этапе этот пакет застревает.

На ОС Windows эта утилита вызывается командой “tracert” ip-адрес или домен:

Здесь мы увидели через какие узлы проходит наш запрос, прежде чем дойдет до сервера ya.ru

На ОС Linux эта утилита вызывается командой traceroute.

Утилитой трассировки также и обладают некоторые устройства, маршрутизаторы или голосовые VoIP шлюзы.

в) Утилита whois

Данная утилита позволяет узнать всю информацию об ip-адресе или о регистраторе домена.

Например, проверим ip-адрес 145.255.1.71. Для этого ввожу в терминале команду whois 145.255.1.71

Получили информацию о провайдере ip-адреса, страну, город, адрес, диапазон и т.д.

Я пользуюсь ей только на Linux. Утилита качается и устанавливается легко из стандартного репозитория операционной системы.

Но также читал, что и на Windows есть подобное решение.

7. Транспортные протоколы TCP и UDP

Все передачи запросов и прием ответов между устройствами в сети осуществляются с помощью транспортных протоколов TCP и UDP.

TCP протокол гарантированно осуществляет доставку запроса и целостность его передачи. Он заранее проверяет доступность узла перед отправкой пакета. А если по пути целостность пакета будет нарушена, то TCP дополнит недостающие составляющие.

В общем, это протокол, который сделает все, чтобы ваш запрос корректно дошел до адресата.

Поэтому TCP самый распространенный транспортный протокол. Он используется когда пользователь серфит интернет, лазает по сайтам, сервисам, соц. сетям и т.д.

UDP протокол не имеет такой гарантированной передачи данных, как TCP. Он не проверяет доступность конечного узла перед отправкой и не восполняет пакет в случае его деградации. Если какой-то пакет или несколько пакетов по пути утеряны, то сообщение дойдет до адресата в таком неполном виде.

Зачем тогда нужен UDP?

Дело в том, что данный транспортный протокол имеет огромное преимущество перед TCP в скорости передачи данных. Поэтому UDP широко используется для пересылки голосовых и видео пакетов в реальном времени. А именно, в ip-телефонии и видео звонках.
К примеру, любой звонок через WhatsApp или Viber использует транспортный протокол UDP. Также и при видео звонках, например, через Skype или те же мессенджеры WhatsApp и Viber.

Именно потому что UDP не гарантирует абсолютную передачу данных и целостность передаваемого пакета, зачастую возникают проблемы при звонках через интернет.
Это прерывание голоса, запаздывание, эхо или робоголос.

Данная проблема возникает из-за нагруженного интернет канала, двойного NATа или радиоканала.

Хорошо бы конечно в таких случаях использовать TCP, но увы, для передачи голоса необходима мгновенная передача целостных пакетов, а для этой задачи идеально подходит UDP.

Чтобы не возникало проблем с использованием UDP протокола, нужно просто организовать качественный интернет канал. А также настроить на роутере выделенную полосу для UDP, чтобы нагрузка с других устройств, которые используют TCP не мешала работе транспортного протокола UDP.

На этом всё.

Я не стал нагромождать статью и копипастить сюда научные определения всех используемых терминов, кому это необходимо, просто загуглите.

Я постарался собрать воедино 7 самых важных, на мой взгляд, моментов, знание которых, помогут юному “айтишнику” пройти первые этапы собеседования на “айтишные” должности или хотя бы просто дать понять работодателю, что вы явно знаете больше, чем рядовой юзер.

Изучайте, конспектируйте. Надеюсь, что статья многим принесет пользу.

Локальные и глобальные сети | Введение в интернет

Зарегистрируйтесь для доступа к 15+ бесплатным курсам по программированию с тренажером

Мы научились подключать компьютеры друг к другу разными способами. Но все еще не образовали интернет. Соединив несколько компьютеров, можно создать небольшую и замкнутую сеть, которая не позволит общаться с людьми со всего мира и делиться с ними информацией.

В этом уроке мы рассмотрим понятие глобальной и локальной сети. Узнаем об их основном отличии и разберемся, кто такие провайдеры, благодаря которым устройства в наших квартирах и домах получают доступ к глобальной сети интернет.

Локальные и глобальные сети

Существует два вида сети:

Взглянем на пример подключения компьютеров с помощью нескольких коммутаторов

Так можно соединить сотню компьютеров между собой, но все они замкнуты в рамках единой системы, одного главного коммутатора, который находится в самом верху на изображении. Так образовалась локальная вычислительная сеть — LAN (Local Area Network). Она ограничена и объединяет в себе устройства в квартире, доме, офисе. Особенность локальных сетей — замкнутость, то есть у них нет выхода в другие сети.

Если объединить локальные сети, чтобы обмениваться информацией, получится глобальная вычислительная сеть — WAN (Wide Area Network). Такая сеть объединяет неограниченное количество устройств.

Локальная сеть объединяет в себе не только небольшой участок — квартиру или дом. Например, сеть внутри района тоже будет локальной, если у нее нет выходов в другие сети, например, интернет. Когда локальная сеть строится, можно точно сказать, сколько компьютеров подключено и какое ограничение на количество устройств.

Пример построения локальной сети — компания, которая поставляет интернет в ваш дом. Она объединяет компьютеры в доме, но у самой есть доступ к глобальной сети, к которой она и подключает локальную сеть. Такие компании называют провайдерами.

Провайдеры

Чтобы подключиться к глобальной сети, недостаточно взять патч-корд и присоединить его к компьютеру. Выйти в глобальную сеть можно через договор с поставщиками интернета — провайдерами.

Провайдеры делятся на три уровня, у каждого из которого своя зона ответственности:

Tier-1 — провайдеры первого уровня. Главные поставщики интернета, так как владеют основными магистралями. Например, им принадлежат кабели, которые соединяют материки друг с другом. На 2021 год таких компаний насчитывается 16 в мире
Tier-2 — провайдеры второго уровня. Национальные компании, которых в каждой стране свое количество. В России два таких провайдера, и для выхода в интернет они покупают доступ у провайдеров уровня Tier-1
Tier-3 — провайдеры третьего уровня. Региональные провайдеры, которые работают в пределах района или города. Они покупают доступ у провайдеров уровня Tier-2. С ними заключают договор пользователи интернета

Не стоит отказываться от провайдеров и пытаться строить свою сеть, которая свяжет континенты. Это не удастся из-за оборудования и технических ограничений.

Например, сеть начнет давать сбои, если длина кабеля превысит 100-120 метров. После этих значений сигнал слабеет, и информация не доходит до получателя. У провайдеров есть оборудование и возможности организовывать сеть с минимальными потерями и максимальной скоростью даже через континенты.

Провайдеры покупают оборудование, обеспечивают точки, в которых сигнал усиливается, подключают тысячи людей и заключают контракты с провайдерами других уровней. Так как у организаций свои зоны ответственности, то небольшому провайдеру из города не нужно думать о передачи данных через Атлантический океан — это забота провайдера уровня Tier-1.

Локальная и глобальная сети отличаются масштабностью, но у них есть одно главное сходство — они соединяют компьютеры, по которым можно передавать информацию. Проанализируйте, какую сеть использует компания, в которой вы работаете, а к какой сети подключен ваш компьютер дома. Так вы точно поймете, чем отличаются данные сети.

Выводы

У локальных сетей нет выхода в другие сети. Глобальные сети объединяют локальные сети и позволяют общаться друг с другом. Основная глобальная сеть — интернет
Провайдеры, которые поставляют интернет, бывают разных уровней. Это зависит от размера сети, к которым у них есть доступ

Остались вопросы? Задайте их в разделе «Обсуждение»

Вам ответят команда поддержки Хекслета или другие студенты.

Открыть доступ

Курсы программирования для новичков и опытных разработчиков. Начните обучение бесплатно

130 курсов, 2000+ часов теории
1000 практических заданий в браузере
360 000 студентов

Электронная почта *

Отправляя форму, вы принимаете «Соглашение об обработке персональных данных» и условия «Оферты», а также соглашаетесь с «Условиями использования»

Наши выпускники работают в компаниях:

Что такое сети

Сеть состоит из нескольких взаимосвязанных объектов, которые могут взаимодействовать друг с другом. Этими объектами могут быть компьютеры, серверы, мобильные телефоны или даже современные бытовые устройства, такие как камеры слежения, автомобили и т. д., а коммуникационные каналы включают в себя любые возможные каналы, обеспечивающие обмен информацией. Примеры включают медные провода, оптические волокна и беспроводные радиочастотные сигналы, такие как Wi-Fi. По состоянию на январь 2021 года во всем мире насчитывается более 4,5 миллиардов пользователей Интернета9. 3% из них выходят в интернет с мобильных устройств.

Интернет: сеть сетей

Интернет сам по себе представляет собой сеть, состоящую из миллионов взаимосвязанных вычислительных устройств. Первоначально эти устройства были ограничены персональными компьютерами (ПК), серверами, которые использовались для хранения и передачи информации, такой как веб-страницы, электронная почта и сообщения. Интернет — это, по сути, сеть из миллионов частных, общедоступных, академических, деловых и правительственных сетей. Эти различные сети имеют локальный или глобальный масштаб и связаны широким набором электронных, беспроводных и оптических сетевых технологий. Все, что связано с Интернетом, ЕСТЬ Интернет. Все эти стандартные или нестандартные устройства в Интернете называются хостами или конечными устройствами.

Источник: Kurose, Ross, Компьютерные сети: подход сверху вниз (6-е издание)

Средствами связи могут быть коаксиальные кабели, медные провода, оптоволокно или радио. Радиосигналы (включая Wi-Fi, 4G, LTE, 5G и т. д.) обеспечивают мгновенное подключение и отсутствие проблем с проводами, но их полезность ограничена из-за меньшего покрытия расстояния. Медные кабели более устойчивы и дешевле, но могут быть медленными. Волоконная оптика передает информацию в виде световых сигналов, что делает их значительно быстрее. Для передачи на большие расстояния подводные оптоволоконные кабели используются в течение 99% трафика связи.

Обмен данными по сети

Информацией можно обмениваться через Интернет во многих форматах, таких как изображения, аудио- и видеофайлы, голосовые и видеозвонки и текстовые сообщения. Социальные сети, такие как Facebook и Twitter, по сути, являются веб-приложениями, которые облегчают пользователям обмен этими сетевыми данными.

Данные отправляются в виде пакетов, и эти пакеты содержат сегменты данных и информацию о точке начала, точке назначения, а также другую информацию, основанную на протоколе. Скорость, с которой перемещаются эти пакеты данных, называется задержкой. Интернет определяет местонахождение с использованием интернет-протокола или IP-адреса, пакеты содержат IP-адреса, которые используются маршрутизаторами для отправки пакетов по соответствующему каналу.

Когда пользователь загружает сообщение, оно отправляется на сервер(ы) приложения, где оно загружается, и другие могут просматривать его в своих каналах. Этот тип связи можно назвать отношениями клиент-сервер, когда клиент инициирует, а сервер отвечает соответствующим действием. Приложения чата являются еще одним таким примером, когда человек А отправляет сообщение человеку Б, сообщение принимается сервером, который идентифицирует предполагаемого адресата (передается в содержимом цифрового сообщения) и соответствующим образом направляет его. Точно так же, как почтовое отделение доставляет письмо, используя письменный адрес, клиент имитирует отправителя или получателя, а сервер имитирует почтовую службу.

Другим примером обмена данными является P2P или одноранговый обмен, в котором не используется какой-либо промежуточный сервер. BitTorrent — это пример платформы для обмена файлами P2P. В отличие от клиент-сервера, файлы, доступные для скачивания, разбиты на несколько частей. Если пользователь хочет загрузить медиаконтент, он должен найти фрагменты от разных одноранговых узлов в разных местах, загружающих один и тот же файл. Как только все фрагменты загружены, они образуют полный файл. Во время загрузки пользователь одновременно загружает собранные им фрагменты другим узлам, желающим загрузить тот же файл. P2P позволяет избавиться от центрального сервера и связанных с ним проблем с задержкой, таких как перегрузка сервера или сбой сети из-за единой точки отказа.

Интернет вещей (IoT) и приложения реального мира

К 2030 году во всем мире будет более 25 миллиардов устройств IoT. домашняя система безопасности, холодильники с поддержкой Wi-Fi, телевизоры, автомобили, умные часы и т. д. Все эти устройства считаются частью Интернета, и количество конечных устройств быстро увеличивается.

Промышленность использует множество вариантов использования технологии IoT. Amazon Go, сеть круглосуточных магазинов Amazon в США, использует конечные устройства на каждом этапе для отслеживания входа, товаров и оформления заказа. Другое приложение было обнаружено, когда Li et al. смогли разработать систему онлайн-мониторинга для курятников для мониторинга переменных окружающей среды, включая влажность, температуру, содержание углекислого газа и процентное содержание аммиака (Nh4).

Резюме

Интернет — это просто сеть, состоящая из хостов/конечных устройств, таких как мобильные телефоны, персональные компьютеры, серверы и другие нестандартные устройства с доступом в Интернет. Эти устройства связаны друг с другом различными средствами связи в зависимости от их варианта использования. Существуют протоколы, обеспечивающие эффективную связь, и данные отправляются в виде пакетов, содержащих всю необходимую информацию. Затем эти пакеты направляются через Интернет к конечному пункту назначения. Обмен данными может осуществляться через архитектуру клиент-сервер, где централизованный сервер выступает в качестве посредника, или через децентрализованную архитектуру P2P, где данные передаются напрямую от пользователя Интернета другому. IoT и Industrial IoT имеют широкое применение для различных вариантов использования и отраслей.

Основы работы в сети | ИБМ

Что такое компьютерная сеть?

Компьютерная сеть состоит из двух или более компьютеров, соединенных либо кабелями (проводными), либо WiFi (беспроводными) с целью передачи, обмена или совместного использования данных и ресурсов. Вы строите компьютерную сеть, используя оборудование (например, маршрутизаторы, коммутаторы, точки доступа и кабели) и программное обеспечение (например, операционные системы или бизнес-приложения).

Географическое положение часто определяет компьютерную сеть. Например, LAN (локальная сеть) соединяет компьютеры в определенном физическом пространстве, например в офисном здании, тогда как WAN (глобальная сеть) может соединять компьютеры на разных континентах. Интернет является крупнейшим примером глобальной сети, соединяющей миллиарды компьютеров по всему миру.

Вы можете дополнительно определить компьютерную сеть по протоколам, которые она использует для связи, физическому расположению ее компонентов, способу управления трафиком и ее назначению.

Компьютерные сети позволяют общаться в любых деловых, развлекательных и исследовательских целях. Интернет, онлайн-поиск, электронная почта, обмен аудио и видео, онлайн-торговля, прямые трансляции и социальные сети — все это существует благодаря компьютерным сетям.

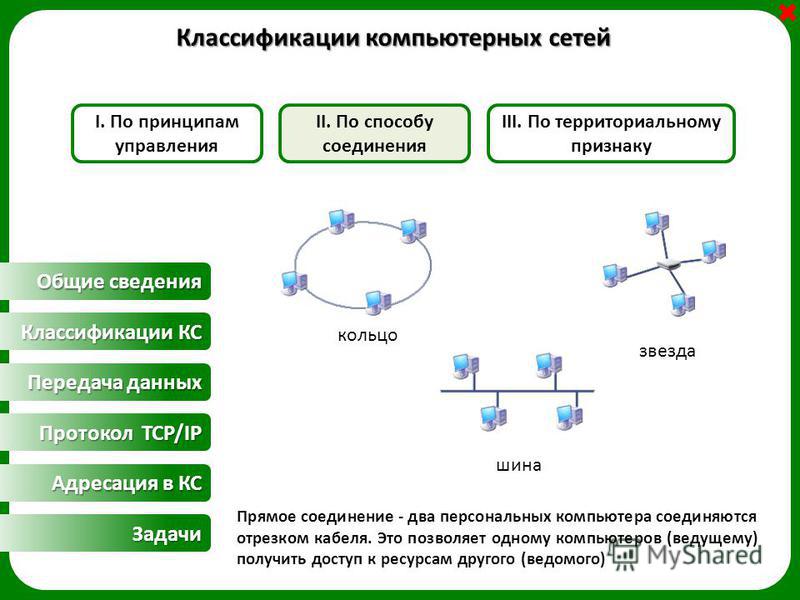

Типы компьютерных сетей

По мере развития сетевых потребностей менялись и типы компьютерных сетей, отвечающие этим потребностям. Вот наиболее распространенные и широко используемые типы компьютерных сетей:

LAN (локальная сеть): Локальная сеть соединяет компьютеры на относительно небольшом расстоянии, позволяя им обмениваться данными, файлами и ресурсами. Например, локальная сеть может соединять все компьютеры в офисном здании, школе или больнице. Как правило, локальные сети находятся в частной собственности и под управлением.
WLAN (беспроводная локальная сеть): WLAN похожа на LAN, но соединения между устройствами в сети осуществляются по беспроводной сети.
WAN (глобальная сеть): Как следует из названия, глобальная сеть соединяет компьютеры на большой территории, например, из региона в регион или даже с континента на континент. Интернет — это крупнейшая глобальная сеть, соединяющая миллиарды компьютеров по всему миру. Как правило, для управления глобальной сетью используются модели коллективного или распределенного владения.
MAN (городская сеть): MAN обычно больше, чем LAN, но меньше, чем WAN. Города и правительственные учреждения обычно владеют и управляют MAN.
PAN (персональная сеть): PAN обслуживает одного человека. Например, если у вас есть iPhone и Mac, вполне вероятно, что вы настроили PAN, которая обменивается и синхронизирует контент — текстовые сообщения, электронные письма, фотографии и многое другое — на обоих устройствах.
SAN (сеть хранения данных): SAN — это специализированная сеть, которая обеспечивает доступ к хранилищу на уровне блоков — общей сети или облачному хранилищу, которое для пользователя выглядит и работает как накопитель, физически подключенный к компьютеру. . (Дополнительную информацию о том, как SAN работает с блочным хранилищем, см. в разделе «Блочное хранилище: полное руководство».)
CAN (сеть кампуса): CAN также известна как корпоративная сеть. CAN больше, чем LAN, но меньше, чем WAN. CAN обслуживают такие объекты, как колледжи, университеты и бизнес-кампусы.
VPN (виртуальная частная сеть): VPN — это безопасное двухточечное соединение между двумя конечными точками сети (см. «Узлы» ниже). VPN устанавливает зашифрованный канал, который сохраняет личность пользователя и учетные данные для доступа, а также любые передаваемые данные, недоступные для хакеров.

Важные термины и понятия

Ниже приведены некоторые общие термины, которые следует знать при обсуждении компьютерных сетей:

IP-адрес : IP-адрес — это уникальный номер, присваиваемый каждому устройству, подключенному к сети, которая использует Интернет-протокол для связи. Каждый IP-адрес определяет хост-сеть устройства и местоположение устройства в хост-сети. Когда одно устройство отправляет данные другому, данные включают «заголовок», который включает IP-адрес отправляющего устройства и IP-адрес целевого устройства.
Узлы : Узел — это точка подключения внутри сети, которая может получать, отправлять, создавать или хранить данные. Каждый узел требует, чтобы вы предоставили некоторую форму идентификации для получения доступа, например IP-адрес. Несколько примеров узлов включают компьютеры, принтеры, модемы, мосты и коммутаторы. Узел — это, по сути, любое сетевое устройство, которое может распознавать, обрабатывать и передавать информацию любому другому сетевому узлу.
Маршрутизаторы : Маршрутизатор — это физическое или виртуальное устройство, которое отправляет информацию, содержащуюся в пакетах данных, между сетями. Маршрутизаторы анализируют данные в пакетах, чтобы определить наилучший способ доставки информации к конечному получателю. Маршрутизаторы пересылают пакеты данных до тех пор, пока они не достигнут узла назначения.
Коммутаторы : Коммутатор — это устройство, которое соединяет другие устройства и управляет обменом данными между узлами в сети, гарантируя, что пакеты данных достигнут конечного пункта назначения. В то время как маршрутизатор отправляет информацию между сетями, коммутатор отправляет информацию между узлами в одной сети. При обсуждении компьютерных сетей «коммутация» относится к тому, как данные передаются между устройствами в сети. Три основных типа переключения следующие:
- Коммутация каналов , которая устанавливает выделенный канал связи между узлами в сети. Этот выделенный путь гарантирует, что во время передачи будет доступна вся полоса пропускания, что означает, что никакой другой трафик не может проходить по этому пути.
- Коммутация пакетов предполагает разбиение данных на независимые компоненты, называемые пакетами, которые из-за своего небольшого размера предъявляют меньшие требования к сети. Пакеты проходят через сеть к конечному пункту назначения.
- Коммутация сообщений отправляет сообщение целиком с исходного узла, перемещаясь от коммутатора к коммутатору, пока не достигнет узла назначения.
Порты : Порт определяет определенное соединение между сетевыми устройствами. Каждый порт идентифицируется номером. Если вы считаете IP-адрес сопоставимым с адресом отеля, то порты — это номера люксов или комнат в этом отеле. Компьютеры используют номера портов, чтобы определить, какое приложение, служба или процесс должны получать определенные сообщения.
Типы сетевых кабелей : Наиболее распространенными типами сетевых кабелей являются витая пара Ethernet, коаксиальный и оптоволоконный кабель. Выбор типа кабеля зависит от размера сети, расположения сетевых элементов и физического расстояния между устройствами.

Примеры компьютерных сетей

Проводное или беспроводное соединение двух или более компьютеров с целью обмена данными и ресурсами в компьютерной сети. Сегодня почти каждое цифровое устройство принадлежит к компьютерной сети.

В офисе вы и ваши коллеги можете иметь общий доступ к принтеру или системе группового обмена сообщениями. Вычислительная сеть, которая позволяет это, вероятно, представляет собой локальную сеть или локальную сеть, которая позволяет вашему отделу совместно использовать ресурсы.

Городское правительство может управлять общегородской сетью камер наблюдения, которые отслеживают транспортный поток и происшествия. Эта сеть будет частью MAN или городской сети, которая позволит персоналу городских экстренных служб реагировать на дорожно-транспортные происшествия, советовать водителям альтернативные маршруты движения и даже отправлять дорожные билеты водителям, проезжающим на красный свет.

The Weather Company работала над созданием одноранговой ячеистой сети, которая позволяет мобильным устройствам напрямую связываться с другими мобильными устройствами, не требуя Wi-Fi или сотовой связи. Проект Mesh Network Alerts позволяет доставлять жизненно важную информацию о погоде миллиардам людей даже без подключения к Интернету.

Компьютерные сети и интернет

Интернет на самом деле представляет собой сеть сетей, которая соединяет миллиарды цифровых устройств по всему миру. Стандартные протоколы обеспечивают связь между этими устройствами. Эти протоколы включают протокол передачи гипертекста («http» перед всеми адресами веб-сайтов). Интернет-протокол (или IP-адреса) — это уникальные идентификационные номера, необходимые для каждого устройства, имеющего доступ в Интернет. IP-адреса сопоставимы с вашим почтовым адресом, предоставляя уникальную информацию о местоположении, чтобы информация могла быть доставлена правильно.

Поставщики услуг Интернета (ISP) и поставщики сетевых услуг (NSP) предоставляют инфраструктуру, позволяющую передавать пакеты данных или информации через Интернет. Каждый бит информации, отправленной через Интернет, не поступает на каждое устройство, подключенное к Интернету. Это комбинация протоколов и инфраструктуры, которая точно сообщает информации, куда идти.

Как они работают?

Компьютерные сети соединяют такие узлы, как компьютеры, маршрутизаторы и коммутаторы, с помощью кабелей, оптоволокна или беспроводных сигналов. Эти соединения позволяют устройствам в сети обмениваться информацией и ресурсами.

Сети следуют протоколам, которые определяют способ отправки и получения сообщений. Эти протоколы позволяют устройствам обмениваться данными. Каждое устройство в сети использует интернет-протокол или IP-адрес, строку цифр, которая однозначно идентифицирует устройство и позволяет другим устройствам распознавать его.

Маршрутизаторы — это виртуальные или физические устройства, облегчающие связь между различными сетями. Маршрутизаторы анализируют информацию, чтобы определить наилучший способ доставки данных к конечному пункту назначения. Коммутаторы соединяют устройства и управляют связью между узлами внутри сети, гарантируя, что пакеты информации, перемещающиеся по сети, достигают своего конечного пункта назначения.

Архитектура

Архитектура компьютерной сети определяет физическую и логическую структуру компьютерной сети. В нем описывается, как компьютеры организованы в сети и какие задачи возлагаются на эти компьютеры. Компоненты сетевой архитектуры включают аппаратное обеспечение, программное обеспечение, средства передачи (проводные или беспроводные), топологию сети и протоколы связи.

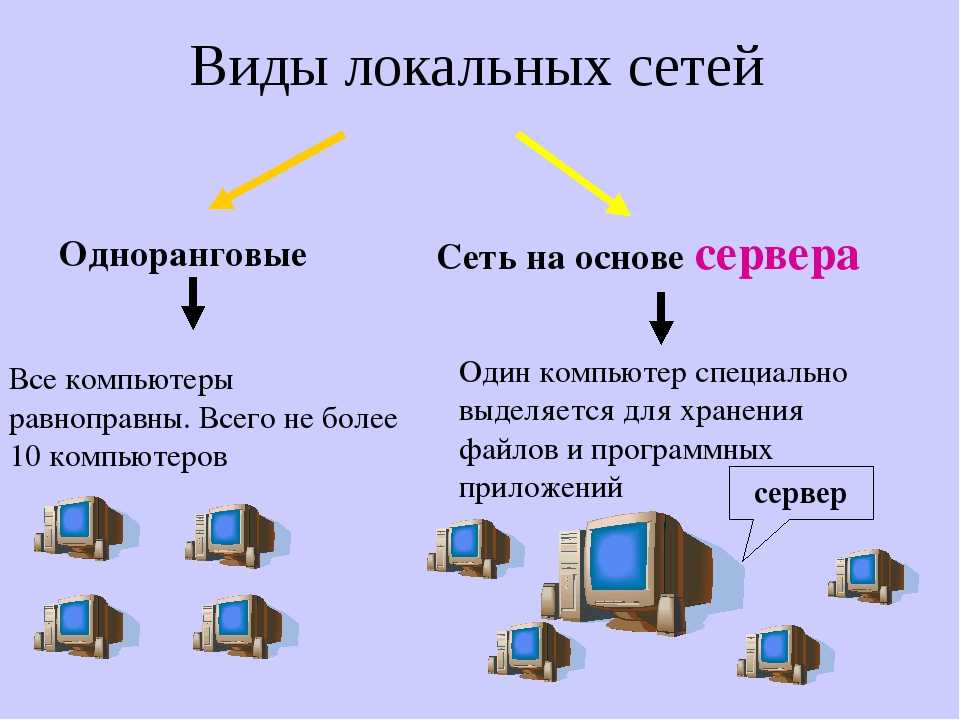

Основные типы сетевой архитектуры

Существует два типа сетевой архитектуры: одноранговая (P2P) и клиент/сервер . В архитектуре P2P два или более компьютеров связаны как «равноправные», что означает, что они имеют равную мощность и привилегии в сети. Сеть P2P не требует центрального сервера для координации. Вместо этого каждый компьютер в сети действует как клиент (компьютер, которому требуется доступ к службе), так и сервер (компьютер, который обслуживает потребности клиента, обращающегося к службе). Каждый одноранговый узел делает некоторые из своих ресурсов доступными для сети, разделяя хранилище, память, пропускную способность и вычислительную мощность.

В сети клиент/сервер центральный сервер или группа серверов управляют ресурсами и предоставляют услуги клиентским устройствам в сети. Клиенты в сети общаются с другими клиентами через сервер. В отличие от модели P2P, клиенты в архитектуре клиент/сервер не делятся своими ресурсами. Этот тип архитектуры иногда называют многоуровневой моделью, поскольку он разработан с несколькими уровнями или уровнями.

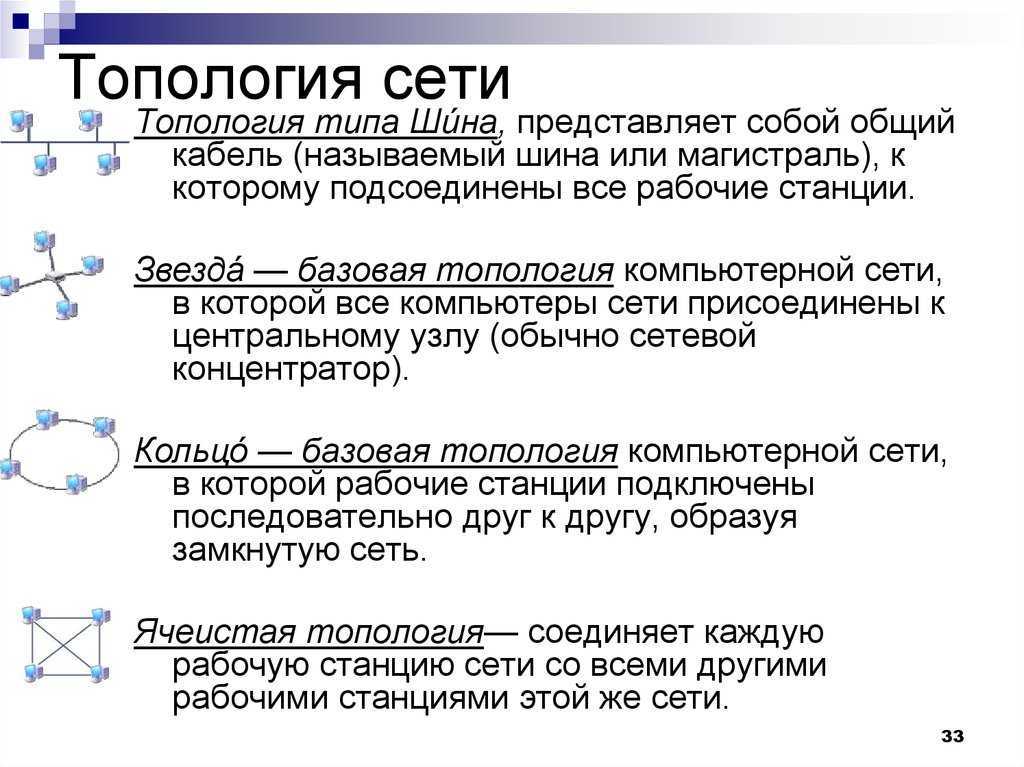

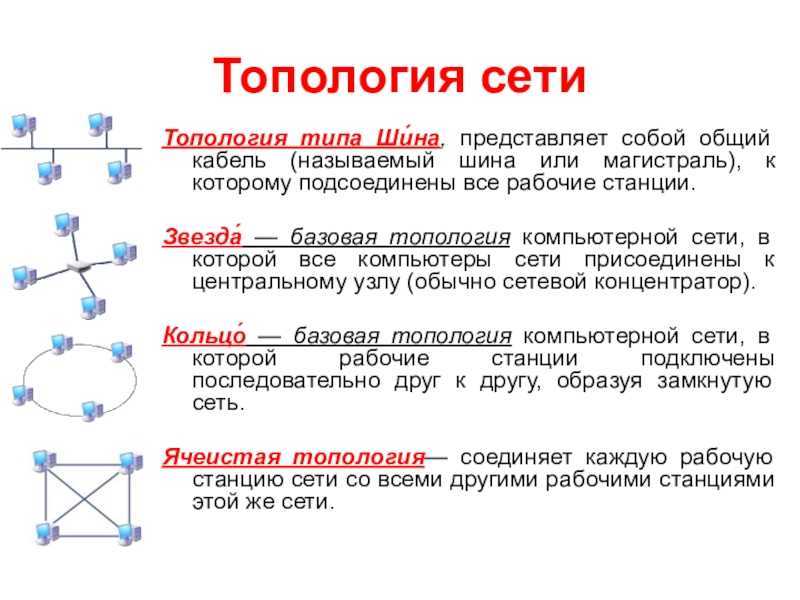

Топология сети

Топология сети относится к тому, как организованы узлы и каналы в сети. Сетевой узел — это устройство, которое может отправлять, получать, хранить или пересылать данные. Сетевой канал соединяет узлы и может быть кабельным или беспроводным каналом.

Понимание типов топологии обеспечивает основу для построения успешной сети. Существует несколько топологий, но наиболее распространенными являются шина, кольцо, звезда и ячеистая сеть:

Шинная топология сети — это когда каждый сетевой узел напрямую подключен к основному кабелю.
В кольцевой топологии узлы соединены в петлю, поэтому каждое устройство имеет ровно двух соседей. Соседние пары соединяются напрямую; несмежные пары связаны косвенно через несколько узлов.
В топологии сети звезда все узлы подключены к одному центральному концентратору, и каждый узел косвенно подключен через этот концентратор.
Топология сетки определяется перекрывающимися соединениями между узлами. Вы можете создать полносвязную топологию, в которой каждый узел в сети соединен со всеми остальными узлами. Вы также можете создать топологию частичной сетки, в которой только некоторые узлы соединены друг с другом, а некоторые связаны с узлами, с которыми они обмениваются наибольшим количеством данных. Полноячеистая топология может быть дорогостоящей и трудоемкой для выполнения, поэтому ее часто используют для сетей, требующих высокой избыточности. Частичная сетка обеспечивает меньшую избыточность, но является более экономичной и простой в реализации.

Безопасность

Безопасность компьютерной сети защищает целостность информации, содержащейся в сети, и контролирует доступ к этой информации. Политики сетевой безопасности уравновешивают необходимость предоставления услуг пользователям с необходимостью контроля доступа к информации.

Существует множество точек входа в сеть. Эти точки входа включают аппаратное и программное обеспечение, из которых состоит сама сеть, а также устройства, используемые для доступа к сети, такие как компьютеры, смартфоны и планшеты. Из-за этих точек входа сетевая безопасность требует использования нескольких методов защиты. Средства защиты могут включать брандмауэры — устройства, которые отслеживают сетевой трафик и предотвращают доступ к частям сети на основе правил безопасности.

Процессы аутентификации пользователей с помощью идентификаторов пользователей и паролей обеспечивают еще один уровень безопасности. Безопасность включает в себя изоляцию сетевых данных, чтобы доступ к служебной или личной информации был сложнее, чем к менее важной информации. Другие меры сетевой безопасности включают обеспечение регулярного обновления и исправления аппаратного и программного обеспечения, информирование пользователей сети об их роли в процессах безопасности и информирование о внешних угрозах, осуществляемых хакерами и другими злоумышленниками. Сетевые угрозы постоянно развиваются, что делает сетевую безопасность бесконечным процессом.

Использование общедоступного облака также требует обновления процедур безопасности для обеспечения постоянной безопасности и доступа. Для безопасного облака требуется безопасная базовая сеть.

Ознакомьтесь с пятью основными соображениями (PDF, 298 КБ) для обеспечения безопасности общедоступного облака.

Ячеистые сети

Как отмечалось выше, ячеистая сеть — это тип топологии, в котором узлы компьютерной сети подключаются к как можно большему количеству других узлов. В этой топологии узлы взаимодействуют друг с другом, чтобы эффективно направлять данные к месту назначения. Эта топология обеспечивает большую отказоустойчивость, поскольку в случае отказа одного узла существует множество других узлов, которые могут передавать данные. Ячеистые сети самонастраиваются и самоорганизуются в поисках самого быстрого и надежного пути для отправки информации.

Тип ячеистых сетей

Существует два типа ячеистых сетей — полная и частичная:

В полноячеистой топологии каждый узел сети подключается к каждому другому узлу сети, обеспечивая высочайший уровень отказоустойчивости. . Однако его выполнение обходится дороже. В топологии с частичной сеткой подключаются только некоторые узлы, обычно те, которые чаще всего обмениваются данными.
Беспроводная ячеистая сеть может состоять из десятков или сотен узлов. Этот тип сети подключается к пользователям через точки доступа, разбросанные по большой территории.

Балансировщики нагрузки и сети

Балансировщики нагрузки

эффективно распределяют задачи, рабочие нагрузки и сетевой трафик между доступными серверами. Думайте о балансировщиках нагрузки как об управлении воздушным движением в аэропорту. Балансировщик нагрузки отслеживает весь трафик, поступающий в сеть, и направляет его на маршрутизатор или сервер, которые лучше всего подходят для управления им. Целями балансировки нагрузки являются предотвращение перегрузки ресурсов, оптимизация доступных ресурсов, сокращение времени отклика и максимизация пропускной способности.

Полный обзор балансировщиков нагрузки см. в разделе Балансировка нагрузки: полное руководство.

Сети доставки контента

Сеть доставки контента (CDN) — это сеть распределенных серверов, которая доставляет временно сохраненные или кэшированные копии контента веб-сайта пользователям в зависимости от их географического положения. CDN хранит этот контент в распределенных местах и предоставляет его пользователям, чтобы сократить расстояние между посетителями вашего сайта и сервером вашего сайта. Кэширование контента ближе к вашим конечным пользователям позволяет вам быстрее обслуживать контент и помогает веб-сайтам лучше охватить глобальную аудиторию. CDN защищают от всплесков трафика, сокращают задержки, снижают потребление полосы пропускания, ускоряют время загрузки и уменьшают влияние взломов и атак, создавая слой между конечным пользователем и инфраструктурой вашего веб-сайта.

Потоковое мультимедиа, мультимедиа по запросу, игровые компании, создатели приложений, сайты электронной коммерции — по мере роста цифрового потребления все больше владельцев контента обращаются к CDN, чтобы лучше обслуживать потребителей контента.

Связанные решения

Сеть доставки контента IBM®

Избегайте пробок в сети и уменьшайте время задержки, размещая свои данные ближе к своим пользователям с помощью сети доставки контента Akamai в IBM Cloud®.
