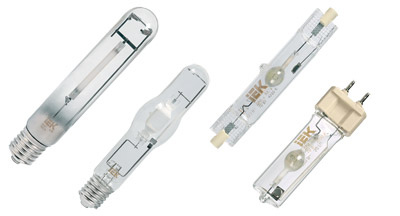

Какие типы цоколей бывают у лампы днат. Лампы ДНаТ: особенности, характеристики и применение натриевых ламп высокого давления

Важно! У всех натриевых ламп, что у ДНаТ, что у ДНаЗ, подключение происходит по одной схеме.

Для подключения светильника необходимо следующие элементы:

1. ИЗУ — это Импульсное Зажигающее Устройство, которое помогает повысить напряжение в сети до момента образования дуги. ИЗУ могут быть 2-выводной и 3-выводной: первые более дешевы и просты, вторые лучше проявляют себя в работе. При подключении двухвыводной ИЗУ при включении разряд подается на лампу и балласт, при подключении трехвыводной — только на лампу;

2. Пускорегулирующий аппарат — электронный или электромагнитный балласт, который занимается ограничением тока после запуска. Электронный балласт или ЭПРА — это электронная схема, электромагнитный — дроссель (катушка с незамкнутым магнитопроводом). При подключении дроссель необходимо включить последовательно с ДНаТ, ИЗУ — параллельно.

Схема подключения двухвыводной ИЗУ происходит в несколько шагов:

1. ИЗУ подключается параллельно лампе;
2. Провод «фаза» после дросселя нужно подключить к нужному клемму ИЗУ;
3. Вторая жала подключается в оставшиеся зажимы.

Схема подключения натриевой лампы высокого давления и трехвыводной ИЗУ немного сложнее:

1. Один отрицательный провод необходимо подключить к лампочке, второй — к однотипному зажиму ИЗУ;
2. Далее нужно разомкнуть фазу и один кабель из щитка подключить к дросселю;
3. Средний проводник подключается к лампочке.

При подключении ДНаТ лампы необходимо пользоваться схемами. При возникновении сомнений лучше обратиться к специалисту, а не подключать самостоятельно.

Срок службы

Срок службы светильников ДНаТ довольно значительный: минимальный срок составляет 14 тысяч часов (это более 1,5 лет), максимальный — до 32 тысяч (более 3,5 лет). При этом длительность работы зависит от внешних условий (при слишком низкой температуре износ будет сильнее), напряжения в электросети и других нюансов.

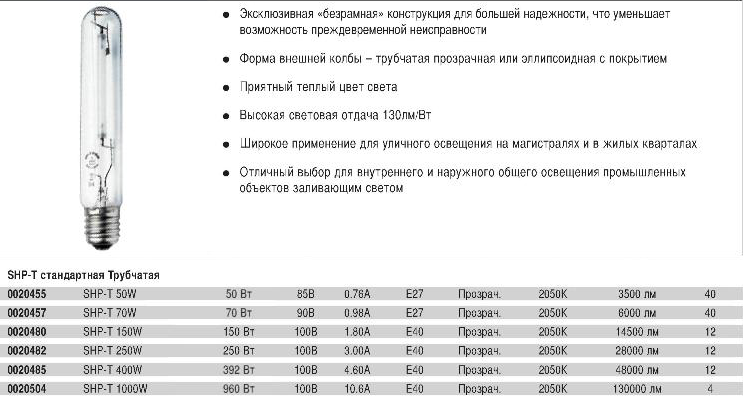

ДНаТ — это натриевые лампы высокого давления, которые не утратили популярности. Они отличаются длительный сроком службы, невысокой стоимостью и высокой светоотдачей. Несмотря на ряд недостатков (главный — плохая передача цвета), лампы такого типа все еще используют для уличного освещения.

Источники: https://vamfaza. ru/dnat/%20, https://LampaExpert.ru/vidy-i-tipy-lamp/fitolampy/vidi-dnat-i-ih-tehniceskie-harakteristiki, https://rusenergetics.ru/lampochki/dnat, https://svetilnik.info/lampy-i-svetilniki/lampa-dnat-chto-eto.html, https://sovet-ingenera.com/elektrika/svetylnik/natrievye-lampy.html, https://amperof.ru/osveshenie/lampy/natrievaya-lampa-i-eyo-osobennosti.html%20

/ автор статьи

Окончен институт по специальности «Государственное и муниципальное управление», квалификация «экономист». Интересы: чтение художественной литературы, спорт, знаток в области снижения веса и мужской красоты.

Написано статей

На цоколе электрической лампочки —

Какие бывают лампы, виды цоколей

Когда вы выбираете светильник, вы должны также знать и о том, какая лампа будет для него наиболее подходящей. Как правило, в комплект к светильнику лампа не входит. На текущий момент в продаже есть множество различных ламп, с отличием по форме и габаритам, по потреблению мощности и по типу цоколя. Цоколь – это то, с помощью чего лампочка крепится в патрон у светильника.

Цоколи делают как из металла, так и из керамики. Внутри них установлены электроды, контакты к которым выходят наружу. В зависимости от патрона, помещённого в светильник, у лампы должен быть соответствующий цоколь. Для правильно выбора лампы и цоколя следует узнать об их основных типах, которые и представлены в ниже приведённой статье.

Перед тем, как приобрести лампу, осведомитесь о её мощности и напряжении, плюс о схеме подключения светильника и о размерах лампы.

Разновидности цоколей

Большинство цоколей бывают либо резьбовыми, либо штырьковыми. Классическим на сегодняшний день является резьбовой цоколь, имеющий обозначение в виде буквы E из латинского алфавита. Он используются в подавляющим количестве ламп, особенно в бытовых. Диаметр резьбы обозначается в виде двух цифр, которые следуют в названии модели цоколя за буквой E. Больше всего используются модели E14 и E27. Для ламп большой мощности используются цоколи E40.

Разные виды цоколей

Цоколь штырькового типа уступает по распространённости резьбовому. Он обозначается литерой G. После буквы идёт указание расстояния между контактами, представленного в миллиметрах. Штырьковым цоколем оснащаются галогенные и лампы с люминофором. Да и в лампах накаливания такой цоколь тоже не редкость.

Кроме двух вышеперечисленных типов встречаются также ещё множество других разных цоколей:

• С утопленным контактом, обозначаются буквой R. Работает в оборудовании с переменным током.
• Штифтовые цоколи, обозначаются буквой B – улучшенные резьбовые цоколи. Контакты по бокам данного цоколя не обладают симметрией. Это позволяет быстрее заменять лампы с подобными цоколями.
• Цоколи с одним штырьком, обозначаются буквой F, бывают как рифлёные, так и цилиндрические.
• Софитные цоколи, обозначаются буквой S, с двусторонними контактами, их можно довольно часто увидеть в автомобилях.
• Фиксирующие цоколи, обозначаются буквой P – лампы с такими цоколями устанавливаются в фонарях или прожекторах.
• Телефонные цоколи. Их обозначение — литера T. Применяются в лампах подсветок, плюс в сигнальных лампах из щитков автоматики. Помимо этого также – в лампочках, устанавливаемых в пультах управления.

Не стоит также забывать, что у цоколей бывают и обозначения вторыми буквами. А именно:

• V – цоколь с коническим окончанием.
• A – автомобильная лампа.
• U – энергосберегающая лампа.

Разновидности ламп

В данном подразделе мы рассмотрим основные на сегодня вида ламп, в быту и на производстве. Итак, начнём по порядку.

Лампы накаливания

Устанавливаются в простые с точки зрения конструкции светильники, стоят недорого. Несмотря на классичность и популярность, имеет серьёзный недостаток – образование паров внутри лампы. По этой причине колба становится мутной, а вместе с этим теряется яркость света. Тем не менее, индекс передачи цвета у данной лампы равен 90%. В спектре лампы основными оттенками являются жёлтые, по причине чего свет лампы больше всего походит на солнечный свет. В лампах накаливания обычно ставят цоколи E14 и E27.

Разные виды ламп

Отличие рефлекторных ламп от накаливания состоит в посеребрённой поверхности. Благодаря этому они дают направленный цвет. У данных ламп также есть есть модели с диаметрами 14 и 27 мм, встречаются и R50 и R63, и даже R80.

Галогенные лампы

Срок годности такой лампы равен 4000 часов. У ламп накаливания такой срок составляет 1000 часов. Плюс ко всему, индекс передачи цвета у неё больше на целых 10% — и составляет 100%. Светоотдача лампы равна от 20 до 30 люмин на ватт. Если сравнивать с лампами накаливания, то светоотдача у галогенных ламп сохраняется в течение всего процесса пользования.

У этих ламп больше разных, их можно применять для большего количества задач. По габаритам они тоже меньше ламп накаливания. Обозначение цоколей у них такое: G4, G9, R7S и GU 10.

Люминесцентные лампы

К моделям данных ламп относят также название энергосберегающие, поскольку с помощью них можно здорово сэкономить на платежах за электричество. На рынке они сейчас очень популярны, никакой сложности не составляет заменить ими старые лампы накаливания.

На выбор есть много разных мощностей и разных форм. Срок службы их дольше, чем у двух предыдущих видов, КПД выше. Но не забывайте, что лампы с люминофором внутри не рассчитаны на частое включение и выключение.

Из-за своей формы люминесцентные лампы также получили название трубчатых. Цоколь таких ламп носит обозначение буквой T, диаметр цоколя обозначается в дюймах. Расшифровывать следует так, T4 – диаметр 4/8 дюйма, T5 – диаметр 5/8 дюйма и т.д.

Светодиодные лампы

С точки зрения сбережения энергии они представляют собой ещё более лучший вариант, нежели люминесцентные, при этом обладая в несколько раз большим сроком годности. Например, отдельные модели ламп на светодиодах могут служить до 100000 часов! А это, на минутку, почти 10 и чуть более лет работы без перерыва!

При этом, данные лампы обладают светоотдачи практически на уровне 100% и довольно высоким КПД. За счёт более удачной конструкции, нежели у ламп с содержанием люминофора, частое включение и выключение не грозит им поломкой или выходом из строя.

Примеры обозначения ламп и цоколей

Светодиодные лампы можно использовать, в том числе и со стандартными цоколями, а также в помещениях с соблюдением температурного режима, поскольку светодиоды в них почти не нагреваются.

От них не устают глаза, поскольку в отличие от люминесцентных ламп, у LED-ламп нет сильной частоты мерцания. По цене, надо сказать, они тоже уже давно сравнялись со своими аналогами, в том числе и с более дешёвыми лампами накаливания.

Выбор лампы

Итак, определитесь сперва, какой у вас тип сети – 12/24 В или 220 В. От этого будет зависеть тип держателя, поскольку они подходят для сетей с различными характеристиками. Выбор между галогенными, светодиодными и люминесцентными ламп зависит от конструкции светильника, ведь в него и будет устанавливаться лампа.

Вам следует быть в курсе, рассчитана ли ваша лампа на постоянный или переменный ток. Выбор держателя для лампочки определяется типом светильника. Он может быть встраиваемым или подвесным. Свет может быть рассеянным, либо направленным.

Для первого пункта определённо подходят светодиодные лампы, поскольку обладают большей компактностью по сравнению с лампами с люминофором или лампами накаливания. Чтобы получить направленный свет, как мы уже говорили выше, используются рефлекторные лампы накаливания.

Обычные лампы накаливания, либо люминисцентные, в свою очередь, отлично подходят для стандартных светильников, поскольку в них нет таких требований по габаритам лампы. Плюс если у вас нет особых претензий по части их срока службы и световому спектру, вам подойдёт и данный классический вариант.

О цоколях электрических ламп

Без ламповых цоколей и соответствующих им патронов сегодня невозможно представить ни одного электрического осветительного прибора. Огромное количество светильников, которые изготавливались десятки лет назад, до сих пор находятся в эксплуатации. Они были рассчитаны на давно ставшие уже привычными нам лампы накаливания с обычным резьбовым цоколем. Такой цоколь позволяет быстро сменить традиционную лампу в светильнике, простой заменой.

Даже самые современные энергоэффективные светодиодные лампы и компактные малогабаритные люминесцентные лампы – КЛЛ производители вынуждено снабжают цоколями, уже нашедшими массовое применение. Такие лампы получили название лампы-ретрофиты. Они имеют более совершенное внутреннее содержание при той же внешней форме и размерах.

Что такое цоколь электрической лампы и почему появилась потребность в таком узле конструкции лампы?

Схема и фото первой лампы

Первые и еще очень недолговечные лампы электрического искусственного света появились во второй половине позапрошлого, т. е. 19 века, но не имели цоколя. Они выходили из строя через несколько часов работы. Отсутствие возможности быстро поменять лампу тормозило развитие светотехники. Выход был найден в создании цоколей. Изобретатели прониклись этой проблемой и стали появляться первые соединительные узлы конструкции. К примеру, компания Thomson-HoustonElectricCo в своих электролампах применяла резьбовую шпильку, имеющую контакт в виде плоского кольца. У предпринимателей Вестингауза и Сойер-Манна стали применять пружинный зажим, который взаимодействует с выемками на цоколе. На выемки выводилась электрическая цепь нити накаливания в виде контактов этой цепи. Один контакт был расположен в нижней части колбы лампы, а другой – в средней.

В результате изобретательской деятельности появилось множество конструкций ламп накаливания с не меньшим количеством вариантов конструкций их цоколей. Лампы стало возможным менять только в узких группах изделий одного производителя, т. к. у другого цоколи были другой конструкции.

Цоколи предназначались для быстрой замены вышедшей из строя лампы с перегоревшей нитью накаливания на исправную новую. Для этого использовали патрон с внутренней системой электродов. Цоколь вкручивался или вставлялся в патрон и удерживался в нем на трении резьбового элемента цоколя в аналогичной резьбе патрона. Иногда лампа поджималась упругостью электрических контактов. В некоторых патронах она удерживалась защелками или трением контактных штырей в щелевых подпружиненных контактах патрона.

Томас Эдисон и его разработка

Первые патенты на лампы Эдисона заявлялись автором без цоколя. Но в 1881 г. Эдисон получает патент на винтовой цоколь для лампы и патрон под него. Это произошло 27 декабря 1881 г. С этой даты можно начинать отсчет жизни резьбового цоколя Эдисона.

Этот цоколь стал наиболее массовым для производимых электрических ламп. А также рекордсменом по числу размерных модификаций и по разнообразию англоязычных названий и соответствующих им аббревиатур.

Обозначается цоколь буквой Е по первой букве фамилии изобретателя резьбового цоколя и патрона и одной или двумя цифрами – наружным диаметром его резьбы в миллиметрах. Например, Е 5, … Е 14, … Е 27, Е 40.

Сейчас выпускаются девять типоразмеров этого цоколя: Е 5, Е 10, Е 12, Е 14, Е 17, Е 26, Е 27, Е 39 и Е 40.

Размеры и диаметр популярных цоколей

Цоколи Е 12, Е 17, Е 26 и Е 39 рассчитаны на напряжение сети в 110 – 127 В с частотой 60 Гц. Используются они в США, в Канаде и в других странах с таким напряжением. С этой целью геометрические размеры цоколей немного отличаются от применяемых в странах с напряжением 220 – 230 В и частотой 50 Гц для того, чтобы было невозможно вкрутить лампу, рассчитанную на напряжение, нестандартное в этой стране.

Резьбовые цоколи Эдисона Е 27– самые максимально используемые в нашей стране и в странах СНГ, а цоколи Е 14 по популярности занимают второе место.

Штыревые цоколи Джорджа Вестингауза

В 1893 г. электротехническая компания Джорджа Вестингауза получила контракт на освещение очередной Всемирной выставки, проходившей в Чикаго. Она использовала для этого сеть переменного тока в противовес эдисоновской компании General Electric, работавшей с электрическими сетями на постоянном токе. Рассерженный Т. Эдисон не дал разрешение конкуренту применять свои уже запатентованные винтовые цоколи. Изобретательный Дж. Вестингауз до этого уже разработал первый штыревой цоколь с двумя штырьками и подал на него патентную заявку. Патент на свой цоколь он получил 23 июля 1895 г. под номером US543280 с датой подачи первой заявки 29 августа 1892 г.

Джордж Вестингауз и его разработка

Нормативный межгосударственный документ ГОСТ 15049-81 о цоколях электроламп

Одним из нормативных документов, которые достаточно полно описывают разновидности цоколей, является межгосударственный стандарт ГОСТ 15049-81. Он называется «Лампы электрические» и посвящен терминам и определениям в этой сфере светотехники, а именно по разнообразным источникам искусственного электрического света. Стандарт ГОСТ 15049-81 так определяет цоколь лампы: цоколь электролампы – это деталь ее конструкции, которая предназначена для закрепления корпуса лампы в патроне и обеспечения контактного разъемного соединения цепи ее светоизлучающего элемента с питающей электрической сетью.

О резьбовых патронах Эдисона для электроламп в деталях рассказывает ГОСТ Р МЭК 60238-99. Он называется «Патроны резьбовые для электрических ламп» и описывает патроны Эдисона типоразмера Е14, Е27 и Е40.

Этот стандарт рекомендуется применять вместе с ГОСТами 26148-84, 24286-88, 19880-74,28108-89 и ГОСТ Р 52002-2003.

Если вам понравился материал — будем рады вашей оценке

• Текущий 3.00/5
• 1
• 2
• 3
• 4
• 5

Рейтинг: 3.0 / 5 ( 16 голос(ов) всего) 1

Как выбрать лампочку по ее цоколю

Лампочки встречаются повсюду — от освещения улиц до электрического инструмента. Все их объединяет одно — в строении присутствуют цоколи ламп. Для подбора источника света важно разбираться в особенностях и отличиях цоколей.

Что такое цоколь

В популярном значении цоколь — это металлическая часть лампочки, вкручиваемая в патрон светильника. Обычно имеет пару изолированных контактов и выполняет две функции:

1. Служит проводником электрического тока от питающей сети к светоизлучающему элементу (светодиоду, телу накала).
2. Удерживает лампочку в неподвижном состоянии. Служит в качестве крепежа.

Конструкция лампы накаливания к содержанию ↑

Какие бывают цоколи

Цоколи, вкручиваемые в бытовые люстры, имеют конструктивные отличия от автомобильных или прожекторных. Под разные устройства существуют лампочки с отличающимися формой, мощностью и размерами. Поэтому и крепежи осветительных приборов приходится делать разнообразными.

Распространены следующие виды цоколей:

• Е27 — стандартный цоколь, известный с советских времен лампочки Ильича;
• Е14 — как E27, но маленький размер;
• GU5.3 — точечные источники света;
• Н7, h21 — подходят для фар и габаритных огней автомобилей.

Основные виды цоколей ламп к содержанию ↑

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

1. Большая буква — сообщает о форме.
2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

к содержанию ↑

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Обратите внимание. Дешевые китайские светодиодные лампы часто ломаются из-за перегрева. Их не стоит помещать в закрытые герметичные бра и светильники. Схожая проблема имеется и у компактных люминесцентных ламп. Электронная начинка таких осветительных приборов плохо справляется с высокими температурами.

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя к содержанию ↑

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11 к содержанию ↑

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s к содержанию ↑

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — h2, h5, H7.

Автомобильная лампа H7 к содержанию ↑

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении. Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом.

Энергосберегающая лампочка B22 к содержанию ↑

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5 к содержанию ↑

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P к содержанию ↑

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе. Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт.

Индикаторная лампа цоколь T5.5 k к содержанию ↑

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S к содержанию ↑

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W к содержанию ↑

Зарубежные обозначения

Перечисленные способы маркировки актуальны в большей части мира. Но в некоторых странах существуют нюансы:

1. Штифтовые (байонетные) цоколи иностранные заводы изготовители маркируют буквой «B». В России они обозначаются как «Ш» (2Ш22).
2. В США стандартный для обычной лампочки типоразмер E 27 некоторые производители маркируют буквой «M».
3. Маленькие байонетные крепежи обозначаются добавлением к большой букве «B» символа «a».

Маркировка цоколей байонетных ламп к содержанию ↑

Плюсы и минусы использования

Достоинство цоколей состоит в удобстве их эксплуатации. Они позволяют оперативно и безопасно заменить осветительный прибор. Работа не требует специальных инструментов и навыков и занимает 1-2 минуты. Справиться может даже домохозяйка.

Другой плюс — широкий выбор крепежей различных марок и размеров. Это позволяет избежать трудностей при проектировании освещения. Всегда можно выбрать лампу, которая оптимальна для поставленной задачи.

Имеются и недостатки. Обычно цоколи прижимаются к контактам в патроне. Соединение не отличается надежностью. Контакт может ослабиться, загрязниться, окислиться от нагрева.

Конструкция

Задача крепежа — проводить ток от сети к лампе. Все необходимое для этого предусмотрено в его конструкции:

• токопроводящие контакты;
• изолятор.

Контакты должны пропускать ток. Поэтому цоколь лампочки изготавливается из металла, то есть проводника (железо, медь). В светодиодных приборах встречается и из алюминия. Изоляция же, наоборот, должна препятствовать прохождению тока. Одновременно она удерживает контакты в рабочем положении. Обычно изоляция выполнена из пластика или жароустойчивой смолы.

Устройство цоколя лампочки к содержанию ↑

Переходники для цоколей

Переходники предназначены для установки ламп с отличающимися стандартами цоколей, например, если нужно в мощный промышленный патрон вкрутить обычную квартирную лампочку. Существуют и переходники, позволяющие использовать лампочки другой формы.

Разновидность цоколя, напряжение и мощность лампочки — ее важнейшие технические характеристики. Их учитывают, покупая осветительный прибор. Напряжение обычно стандартное — 220 вольт. Мощность пользователь выбирает на свое усмотрение. С крепежом же придется повозиться.

Если вы приобретаете лампочку для люстры, то обязательно следует выяснить типоразмер патрона. Если его не удается определить визуально, то информацию о типе цоколя можно узнать в технической документации на светильник.

Типы ламп и их цоколей

Первое, на что необходимо обратить внимание при выборе лампы, это на ее цоколь. В противном случае она не подойдет к патрону вашего светильника. На сегодняшний день существует тысячи разновидностей световых элементов, и всего лишь два наиболее распространенных типа цоколя – штырьковый и винтовой.

В бытовом использовании наиболее часто встречающимся является винтовой (резьбовой) цоколь. По внешнему виду он напоминает винт, и знаком нам, благодаря обычным лампам накаливания. Использование этого вида цоколя предельно просто: при установке лампы, ее необходимо просто вкрутить в патрон по часовой стрелке, а при замене – выкрутить в обратную сторону.

Винтовой тип цоколя обозначается комбинацией латинской буквы Е и цифры, обозначающей диаметр резьбы (в мм.):

— Е27 – наиболее распространенный из всех типоразмеров. На 27мм рассчитаны патроны у большинства светильников для бытового использования;

— Е14 — встречается довольно часто, в обиходе называется «миньон», предназначен для патрона меньшего диаметра;

— Е40 – это размер цоколя в быту используется редко. Как правило, лампы-гиганты с цоколем 40 мм. применяются для освещения промышленных помещений;

— Е12 и Е10 – редкие разновидности цоколей для ламп маленьких размеров.

Цоколи винтового типа используются не только в лампах накаливания, но и во всех остальных видах: в галогеновых, энергосберегающих, люминесцентных, газоразрядных и светодиодных лампах. Следовательно, все светильники с патронами, предназначенными для цоколя типа Е, могут использовать световые элементы различных видов. Это существенно расширяет возможности по световому оформлению бытового помещения и позволяет предельно гибко корректировать общее или дополнительное освещение комнаты. Выбор лампы, в этом случае, может происходить по нескольким критериям: цене, мощности, световой отдаче и температуре освещения.

В штырьковом цоколе в роли контактов светового элемента используются специальные штыри. Процедура установки и замены лампы в патроне этого типа также предельно проста: штырьки цоколя вставляются в патрон, и световой элемент, таким образом, фиксируется.

Штырьковой тип цоколя обозначается комбинацией латинской буквы G и цифры, обозначающей расстояние между штырями (в мм.). В большинстве случаев, светильники с определенным типом штырькового патрона предназначены для использования конкретного вида светового элемента. При замене лампы это надо учитывать, так как использовать другой вид не получится.

Ниже мы приведем таблицу соответствий цоколей тем или иным видам ламп.

Лампы натриевые ДНаТ — ООО «Белектрика»

что это, какие бывают натриевые лампы высокого и низкого давления, схема подключения, использование для растений> Свет и светильники

Наиболее экономичным и эффективным способом реализации внутреннего освещения считаются светодиодные светильники. Они превосходят все альтернативные виды, позволяют подбирать оптимальные режимы подсветки для помещений в соответствии с их назначением….

30 01 2021 20:24:51

Читайте, какое питание светодиодов можно использовать для различных видов этих источников света. Узнайте, чем линейный драйвер отличается от импульсного. Как выбрать блок питания в зависимости от параметров сети. Почему линейный драйвер можно сделать своими руками, а импульсный нет ….

24 01 2021 14:51:36

Читайте, как сделать прибор для проверки светодиодов своими руками.Узнайте, вы каких ситуаций самоделка лучше приобретенного в магазине прибора. Почему выходят из строя светодиодные элементы в лампах, лентах, телевизорах. Почему не стоит заниматься ремонтом телевизора самостоятельно ….

20 01 2021 5:44:58

Читайте здесь, что такое светодиодная подсветка из светодиодных лент. Как сделать светодиодную подсветку своими руками.Основные правила и схемы подключения для одноцветных и RGB-лент. В каких случаях нужен радиатор и что использовать в качестве его основы ….

07 01 2021 11:17:27

Читайте здесь, что такое неоновая подсветка, из каких конструктивных элементов состоит неоновый светильник и на каком принципе он работает, какие популярные варианты применения его в интерьере существуют, что нужно учесть при установке такого освещения и на что обратить внимание при выборе оборудования для нее….

06 01 2021 20:29:15

Читайте здесь, что такое галогеновые лампы, чем они отличаются от обычных лампочек накаливания, какое у них устройство, принцип работы, плюсы и минусы, а также какие их виды существуют для домашнего применения и каковы их главные особенности . …

16 12 2020 8:33:23

Читайте здесь, что такое светодиоды А Л307, какими техническими характеристиками они обладают и где применяются, какова их маркировка цвета и соответствующая ей длина волны излучения, а также какими размерами и характеристиками цоколевки они обладают….

10 12 2020 3:21:56

Узнайте, можно ли подключить светодиод к батарейке. Читайте, какие источники могут быть использованы для питания светодиодных элементов, что надо сделать для от перегрузки. Уточните для себя порядок подключения светодиодов к батарейкам разной емкости ….

07 12 2020 16:35:59

Читайте, что такое вакуумный диод, чем отличается от полупроводникового.Узнайте, как он устроен и по какому принципу работает. Как создается график В А Х, на какие особенности необходимо обратить внимание. В оборудовании используются электровакуумные диоды, что нужно учесть при выборе ….

05 12 2020 14:24:32

Узнает, отчего иногда появляется ощутимый гул при работе светодиодных ламп. Читайте, какие причины его вызывают, как их строительство и устранить. Запомните наиболее распространенные источники, чтобы при необходимости не тратить время на бесполезные поиски….

04 12 2020 17:24:35

Читайте здесь, как сделать блок питания для светодиодной ленты 12 своими руками, каковы его главные особенности и назначение, какие готовые блоки существуют и можно ли использовать модели от техники б / у, из каких этапов создать процесс самостоятельной сборки устройства, как выглядит его схема и какие нюансы при этом нужно учесть ….

01 12 2020 2:31:12

Читайте, какие светодиодные ленты предлагает рынок, какая светодиодная лента лучшая для дома. Узнайте, как расшифровать маркировку и выбрать изделие по напряжению, световой отдаче, цвету. Как подобрать драйвер для используемой ленты. Как определить длину отрезка, если блок питания уже куплен ….

04 11 2020 12:59:16

Читайте здесь, что такое контурная подсветка зданий, каковы ее общие задачи, какие требования, нормы и правила существуют для этого освещения, какие главные виды контурной подсветки фасадов бывают, чем они отличаются, а также какие виды светильников в них применяются….

16 10 2020 23:37:20

Читайте здесь, что такие основные светодиоды, какие производители и с какими особенностями их изготавливают, какие главные параметры наиболее полно их характеризуют, в каких областях они чаще всего используются и какие именно в Т О П популярных на сегодня моделей ….

17 09 2020 4:51:16

технические характеристики, световой поток, схема подключения> Свет и светильники

Смотрите здесь, что такое диммер и каковы особенности его работы, как выбрать диммируемые светодиодные лампы. Узнайте, что такое мерцание светодиодов, уровни диммирования и какие существуют цоколи ламп. Читайте, что такое цветовая температура, световой поток и индекс цветопередачи ….

28 01 2021 19:18:56

Читайте здесь, какие лампы ближнего света стоят на Ниве Шевроле, на что обратить внимание при выборе им замены, как выполнить их переустановку и какие другие неполадки могут стать причиной выходя из строя фар….

19 01 2021 13:25:58

Читайте, какие виды и конструкции ламп используются в головном освещении автомобилей Рено Логан первого и второго поколения. Узнайте, как выбрать один вид светильника, какие производители и модели наиболее популярные и востребованы. Запомните порядок действий для замены ламп ближнего света ….

17 01 2021 16:11:59

Читайте здесь, что такое линзы для светодиодов, каков их сегодня принцип действия и назначения, какие виды увеличенных стекол применятся для лед-светильников, какие их модели устанавливаются на автомобильную оптику, чего изготавливаются и как собрать оптическую систему на основе их руками. …

15 01 2021 4:31:15

Читайте, какие светодиодные ленты предлагает рынок, какая светодиодная лента лучшая для дома. Узнайте, как расшифровать маркировку и выбрать изделие по напряжению, световой отдаче, цвету. Как подобрать драйвер для используемой ленты. Как определить длину отрезка, если блок питания уже куплен ….

06 01 2021 8:33:30

Узнает, отчего иногда появляется ощутимый гул при работе светодиодных ламп.Читайте, какие причины его вызывают, как их строительство и устранить. Запомните наиболее распространенные источники, чтобы при необходимости не тратить время на бесполезные поиски ….

05 01 2021 1:35:31

Узнайте, значение имеет подсветка витрин, ее возможности, способность привлекать покупателей и создавать эксклюзивный вид для стандартной стандартной витрины. Выясните, какие существуют требования и нормы для осветительных приборов на витринах.Ознакомьтесь с порядком монтажа светодиодной ленты ….

23 12 2020 14:32:18

Читайте здесь, что такое RGB-подсветка, для чего она используется и где используется. Узнайте, каковы особенности светодиодных лент, их основные параметры и свойства. Выясните, по каким критериям происходит выбор ленты, что следует учесть, подбирая устройство для работы в заданных условиях….

09 12 2020 6:30:59

Читайте, что такое COB LED, чем отличается от светодиодов SMD. Узнайте, как эти модули производятся, какими преимуществами обладают. Какие у С О В-модулях технические и оптические характеристики, что необходимо учесть при работе с ними. На какие следует обратить внимание при покупке ….

04 12 2020 16:47:53

Читайте здесь, что такое светодиоды А Л307, какими техническими характеристиками они обладают и где применяются, какова их маркировка цвета и соответствующая ей длина волны излучения, а также какими размерами и характеристиками цоколевки они обладают. …

26 11 2020 23:20:20

Читайте, что такое двухцветный светодиод, какая у него конструкция и принцип работы. Узнайте. Где эти элементы используются и как подключаются. Какие системы управления на основе диодов с током до 1 А и таймером 555. Что можно сделать из двухцветных светодиодов в домашних условиях. Какие недостатки основе у самодельных приборов на этого типа радиоэлементов….

25 11 2020 19:59:39

Читайте, какие светодиодные ленты доступны на рынке, чем они отличаются друг от друга. Узнайте устройство светодиодной ленты на 12 вольт, Критерии выбора и способов подключения к сети. Как рассчитать мощность блока питания, когда требуется включение в схему контроллера и усилителей ….

17 11 2020 2:59:34

Читайте, что такое вакуумный диод, чем отличается от полупроводникового. Узнайте, как он устроен и по какому принципу работает. Как создается график В А Х, на какие особенности необходимо обратить внимание. В оборудовании используются электровакуумные диоды, что нужно учесть при выборе ….

09 11 2020 10:28:18

Узнайте, какие лампы используются для ближнего света в фарах Мицубиси Лансер 10. Сохраните себя для себя популярных и эффективных моделей подобных светильников.Читайте, как производит замена ближнего света на Лансере 10, какие предохранители соответствуют за эти лампы, и где их можно найти ….

02 11 2020 1:56:53

Узнайте, чем 3014 SMD отличаются от других чипов, используемых для модулей освещения и подсветки. Узнайте, как подключать к питанию ленты и отдельные светодиоды. Как рассчитать параметры сопротивления и других элементов схемы. Как проверить работоспособность 3014 SMD в домашних условиях….

01 11 2020 3:59:29

Читайте здесь, как своими руками изготовить светильник из бутылки, какие его виды бывают и где они используются, как своими руками сделать ночник, лампу и настенное бра из бутылки, какие материалы и инструменты для этого потребуются и как выглядят этапы их сборки ….

25 10 2020 15:41:38

Читайте здесь, что такое светодиодная подсветка из светодиодных лент.Как сделать светодиодную подсветку своими руками. Основные правила и схемы подключения для одноцветных и RGB-лент. В каких случаях нужен радиатор и что использовать в качестве его основы ….

22 10 2020 22:33:58

Читайте здесь, какие характеристики имеют светодиоды Cree Q5, какие основные особенности ультра-яркие их модификации оригинал High Brightness, каковы главные плюсы и минусы светодиодов Q5, какие аналоги существуют и как отличить от подделки. …

05 10 2020 11:40:18

Смотрите здесь, как заменить лампу ближнего света на Рено Дастер, на что обратить внимание при выборе нового экземпляра, какие виды стандартных, ярких и долговечных лампочек при этом используются и из каких основных этапов процесса переустановки ….

02 10 2020 16:19:23

Смотрите здесь электрическую схему драйвера для прожектора led на 50 Вт.Причины перегорания матрицы. Ремонт светодиодного прожектора на 50 ватт. Как сделать LED-прожектор своими руками ….

28 09 2020 3:12:33

Читайте, в чем состоят особенности конструкции светодиодов мощностью 3 ватта. Узнайте, его технические характеристики, специфические элементы и схему светильников ….

27 09 2020 21:16:41

Читайте здесь, как устроена и работает схема энергосберегающей лампы, какие виды таких приборов освещения существуют, какие у них основные принципы и устройство их работы, какие компоненты составляют их схему и как происходит зажигание. …

06 09 2020 13:33:14

что это, какие бывают натриевые лампы высокого и низкого давления, схема подключения, использование для растений

Лампы ДНаТ уже много лет используются для организации освещения системы улиц. Несмотря на то, что рынок заполняется новыми осветительными устройствами, натриевые лампочки продолжают свои позиции.

Их популярность объясняется тем, что они обладают самой высокой светоотдачей по сравнению с другими газоразрядными лампами.Кроме того, они потребляют мало электричества и работают при низкой температуре. Однако эти устройства имеют и недостатки.

Чтобы правильно выбрать лампу ДНаТ, нужно знать, какие устройства существуют, какими характеристиками они обладают, и где их можно применять. Кроме того, данный осветительный элемент имеет свои особенности подключения.

Лампа ДНаТ: что это такое и как расшифровывается

Лампа ДНаТ — это источник света, наполненный парами натрия и ртути.На вид это лампочка в виде трубки с резьбовым цоколем. Корпус осветительного прибора изготовлен из термически стойкого стекла.

При запуске устройства образуется дуговой разряд внутри трубки. После этого они излучают яркий световой поток оранжевого оттенка.

Важно! Для подключения ДНаТ необходимо приобрести специальное зажигающее устройство и дроссель. Дополнить комплект можно конденсатором. Без первых двух приборов запустить лампу не удастся.

Натриевые лампы ДНаТ бывают разных мощностей — от 70 до 400 Вт.Этот параметр нужно учитывать при выборе светильника и комплекта для подключения осветительного элемента.

Расшифровка ДНАТ — лампа дуговая натриевая трубчатая.

Принцип работы

Внутри корпуса лампы размещена горелка из оксида алюминия. Она заполнена смесью газов (амальгама натрия, ксенон). Именно в этой колбе происходит весь цикл работы источника света.

Натриевые лампы ДНаТ имеют простую конструкцию, поэтому их принцип работы тоже несложный. Как уже упоминалось, для функционирования им необходимо ИЗУ (зажигающее устройство) и электронный балласт (дроссель). После включения лампы зажигающий прибор генерирует импульсы с напряжением в лампочку. Тогда в парах натрия образуется электронный заряд в виде дуги. После этого источника излучает желто-оранжевый свет. Однако сразу после запуска лампа работает слабо, так как горелке нужно время на разогрев. Примерно через 5 — 10 минут свет становится ярким.

Для бесперебойной работы ДНаТ нужен электронный балласт. Этот прибор поддерживает стабильное напряжение.

Современные производители выпускают ДНаТ, конструкция которых отличается немного.В новые лампы уже встроен зажигающий прибор.

Устройство

Конструктивно лампа натриевая ДНаТ очень похожа на другие устройства газоразрядного типа. На вид это стеклянная колба в форме цилиндра с цоколем.

Строение ДНаТ:

1. Наружный корпус из термостойкого прочного стекла.
2. Разрядная трубка, которая образует дуга.
3. Электроды.
4. Керамическая заглушка.
5. Штенгель из ниобия, который сообщается с внутренней полостью горелки.
6. Бариевый штенгель, который поглощает газ.
7. Винтовой цоколь.

Внутри колбы размещена горелка, по краям которой находятся электродные элементы. Окись алюминия, из которого выполнена разрядная трубка, делает ее устойчивой к парам натрия. Она пропускает около 90% света.

Внутри корпуса размещены прокладки, которые не пропускают воздух в нее. Температура в горелке может достигать около 1300 °, если в нее попадет кислород, то лампочка может треснуть или взорваться.Именно от этого защищают ее прокладки, сохраняя вакуум внутри колбы.

Сфера применения

Так как цветопередача ДНаТ достаточно низкая, то их применяют для освещения жилых помещений, рабочих мест. Чаще всего натриевые источники света используются на улицах, они излучают яркий контрастный свет, повышенная видимость на дорогах даже при тумане и снегопаде.

Сферы применения ламп ДНаТ:

1. Системы освещения для больших территорий, широких улиц, автомобильных магистралей.
2. Фоновое освещение в туннелях, спортивных комплексах, аэропортах, железнодорожных вокзалах.
3. Подсветка памятников и других архитектурных сооружений.
4. Освещение цехов, складов, где уровень цветопередачи неважен.
5. Искусственное освещение в питомниках для растений, теплицах, цветниках.

Системы освещения с использованием натриевых источников света показывают качественную работу, устойчивость к погодным условиям и высокую энергоэффективность.

При выборе осветительного элемента, нужно четко понимать, какую функцию он будет выполнять. Ведь нужно подобрать устройство с подходящей мощностью.

Для теплиц и оранжерей можно использовать лампы от 70 до 400Вт. В идеале натриевая лампа для растений должна иметь мощность 150 — 250Вт. Искусственное освещение повышает темпы роста и урожайность овощей, ягод, цветов и т. д.

С определенным ограничением для растений можно использовать лампочки на 400Вт. В таком случае осветительную аппаратуру нужно разместить на расстоянии 50 см от объекта.Использовать устройство с более высокой мощности, так как они просто сожгут растение.

В уличные фонари обычно устанавливают ДНаТ на 70 — 150Вт. При этом для осветительных устройств нужно подбирать элементы с такой же мощностью. Например, для светильников 150Вт подойдет лампочка с таким же значением.

Внимание! При использовании ДНаТ на улице выбирайте лампу с защитой корпуса от повышенной с маркировкой IP65.

В домашние светильники не рекомендуется устанавливать натриевые лампы даже с малой мощностью.Они плохо на зрительный аппарат человека.

Особенности подключения

Если вы не знаете, как подключить ДНаТ, то можете обратиться к специалисту или попытаться разобраться самостоятельно.

В первую очередь нужно подготовить комплект, в который входит сама лампочка, дроссель, ИЗУ и желательно конденсатор. Схема подключения натриевой лампы обычно изображена на корпусе балласта или зажигающего устройства.

Для подключения лампочки используют двух- или трехконтактный зажигающий прибор.На фото выше используется схема подключения лампы ДНаТ с ИЗУ, которое имеет 3 вывода.

На картинке выше показано, как подключить лампу ДНаТ с использованием зажигающего устройства с двумя выводами и с конденсатором.

Конденсаторное устройство в комплекте уменьшает нагрузку на проводку. То есть, кабеля будут греться меньше.

Подключается ДНаТ с трехконтактным ИЗУ по такому плану:

1. Сначала с помощью мультиметра проверяется изоляция балласта и конденсатора.Перед прозвонкой прибор нужно переключить на максимальное сопротивление. Это необходимо, чтобы проверить, не проходит ли ток на корпус.
2. Собирается комплект в компактном двухфазном щитке. Для лампочки на 400Вт подойдет автомат мощностью 5А. Он позволяет пропускать светильник и защищать от повреждений.
3. Из щитка выведите 2 провода с отрицательным зарядом: один подключите к лампе, а второй — клемме «N» на ИЗУ. Балласт устанавливаетют в разрыв фазной, а не нулевой жилы, которая идет к лампе.
4. Расключите фазный кабель. Одну жилу с автомата вставьте во входящий контакт балласта. А кабель из выходящего подключите к зажиму «В» на зажигающем устройстве.
5. Средний провод «LP» от ИЗУ проведите к патрону лампочки.

После подключения можно проверить лампочки на работоспособность.

Если у вас включающее зажигающее устройство с 2-мями, то подключайте их параллельно ДНаТ. Для этого после дросселя заведите в ИЗУ фазную жилу, а ко второй клемме подключите нейтральную.Ее можно протянуть даже от патрона.

Двухконтактные зажигающие приборы не рекомендуется применять для мощных ДНаТ, так как во время запуска поступает не только на лампочку, но и на балласт. Из-за этого изоляция дросселя может повредиться. ИЗУ безопасно при подключении маломощных источников света, для запуска которых нужно не больше 2 киловольт.

Конденсаторное устройство подключается параллельно всей цепи. Для этого жилу заводят на фазный выход автомата, а второй на нулевой.Потом протяните провод и расключить его на патроне.

Достоинства и недостатки

Если вы не можете определиться: ДНаТ или led лампы приобрести, то нужно рассмотреть плюсы и минусы натриевых устройств. Тогда вы сможете взвесить все за и против, чтобы сделать правильный выбор.

К положительным свойствам натриевых источников света относят их высокий светоотдачу, длительный срок службы, малое потребление энергии. Кроме того, они имеют высокий коэффициент полезного действия и устойчивы к перепадам температуры.

Однако ДНаТ требуют времени для запуска (5–10 минут), они имеют слабую цветопередачу, искажают цвета, чего не скажешь про светодиод. К минусам осветительного элемента можно отнести частое мерцание лампы, которые приводит к переутомом глаз.

Подробнее о достоинствах и недостатках ламп ДНаТ будет рассказано далее.

Плюсы

Специалисты выделяют следующие положительные характеристики ламп ДНаТ:

1. Натриевые источники света излучают мощный световой поток (до 160Лм / Вт для ламп с высоким давлением, примерно 200 Лм / Вт для модулей с низким давлением).Эти показатели выше, чем у других видов натриевых устройств и лед-ламп.
2. Длительный ресурс эксплуатации — от 10000 до 30000 часов. При этом качество освещения не снижается.
3. ДНаТ потребляют минимальное количество электроэнергии, чему не может не радоваться пользователь. По этому показателю ДНаТ опережают ДРЛ.
4. Источники света корректно работают при температуре от -60 до +40. Светильник запускается даже при низкой температуре.
5. КПД лампы ДНаТ достигает 30%.

В зависимости от уровня внутреннего давления насыщенных паров натрия выделяют ДНаТ с высоким и низким давлением. Первые демонстрируют более высокие показатели, а вторые — низкие.

Натриевая лампа низкого давления (НЛНД) обладает всеми вышеописанными преимуществами. Ее применяют только для фонового освещения, так как она выделяется едкий оранжевый цвет.

Натриевая лампа высокого давления (НЛВД) имеют более качественную цветопередачу, что позволяет устанавливать ее в спортивных залах, промышленных помещениях.Кроме того, осветительный элемент высокой светоотдачей при минимальном напряжении и длительным сроком эксплуатации. Запускаются натриевые лампы высокого давления быстрее, чем НЛНД.

Минусы

Кроме положительных характеристик ДНаТ имеющими негативными свойствами:

1. Низкая цветопередача, особенно у модулей низкого давления. Они искажают цвета, что не позволяет их использовать в жилых помещениях.
2. Температурное ограничение. Несмотря на заявленные характеристики, рабочая температура ДНаТ находится в пределах от -20 до + 30 °. При нарушении этих условий прибор быстрее выйдет из строя и уменьшится светоотдача.
3. Чувствительность к перепадам электричества. Такие лампочки рекомендуется применять в сетях со стабильным напряжением. Хотя исправить этот недостаток может качественный дроссель.
4. Длительное время включения. После запуска лампочка горит слабо, максимальная светоотдача наблюдается через 5 — 10 минут.
5. Сильные пульсации тока (до 50Гц). По этой причине устройство не рекомендуется использовать для освещения и производственных помещений. Частое мерцание утомляет глаза.

Лампы ДНаТ содержат токсичную ртуть, поэтому утилизировать их нужно особым способом. Вышедший из строя прибор нужно отнести в специальные организации, которые занимаются опасными отходами.

Другие виды натриевых газоразрядных ламп

Существуют и другие газоразрядные осветительные элементы, которые отличаются характеристиками:

1. ДНаЗ (дуговые натриевые зеркальные). Изнутри прибор покрыт зеркальной алюминиевой пленкой, которая отражает свет и защищает от перегрева. Колба имеет эллиптическую форму, оснащенную резьбовым цоколем. Такие устройства широко применяются в сельском хозяйстве. Их применяют для освещения растений в теплицах.
2. ДНаС (дуговая натриевая спектральная). Изнутри лампа имеет светорассеивающее покрытие. Этим устройства света заменяют токсичные газоразрядные ртутные лампы. Их часто устанавливают в светильники в лабораториях, медицинских учреждениях и т.д.
3. ДНаМТ (дуговая натриевая матовое стекло). Эти источники света имеют эллиптическую форму, матовое покрытие на корпусе, чтобы создать мягкий рассеянный свет. Остальные характеристики такие же, как у ДНаТ.

Размер цоколя зависит от мощности натриевых устройств. Для лампочек около 70Вт используют держатель Е27, а для изделий от 100Вт — Е40.

Основные выводы

Лампы ДНаТ — это экономные, долговечные источники света, которые обладают высокими светоотдачей.

Однако из-за сильной пульсации света и слабой цветопередачи их не рекомендуется применять для освещения жилых или промышленных помещений. Зато ДНаТ с успехом используются на улице, в теплицах, спортивных комплексах и т. д.

Для подключения устройства нужно приобрести ИЗУ, дроссель и конденсатор.

Эти приборы запускают лампочку, стабилизируют ток, снимают нагрузку с проводов.

При выборе ДНаТ нужно четко определить его задачи, изучить характеристики, чтобы подобрать подходящий подходящий осветительный прибор.

Лампы и светильникиКак выбрать, подключить и использовать газоразрядной лампой

Лампы и светильникиЗачем нужен и как подключить дроссель к лампе ДНаТ

разновидности, технические характеристики, сфера применения

Лампы ДНаТ — это одна из разновидностей натриевых ламп высокого давления — НЛВД (англ. HPS Lamp — натриевая лампа высокого давления). ДНаТ — аббревиатура, расшифровка которой означает «Дуговая Натриевая Трубчатая». Существует еще несколько разновидностей приборов этого типа: ДНаМТ, ДнаЗ и ДНаС.Посмотрим, как они устроены и чем отличаются друг от друга.

Конструкция натриевой лампы

Конструктивно прибор представляет собой колбу, выполненную из специального изготовленного из оксида алюминия Al ₂ O ₃ стекла. В процессе работы колба разогревается до 1200 градусов Цельсия. Такое стекло не только выдерживает высокие температуры, но и способно противостоять разрушающему действию паров натрия.

В края колбы, которая называется горелкой, впаиваются два электрода.Сама она заполняется смесью буферных (инертных) газов с добавлением натриевой амальгамы: сплава натрия со ртутью. Дополнительно в буферные газы подмешивают ксенон, он обеспечивает более легкий старт лампочки. Горелка, в свою очередь, помещается в еще одну внешнюю колбу, выполненную из обычного внешне термостойкого стекла. Обычно это тугоплавкое боросиликатное стекло. В колбе создается глубокий вакуум, а сама она снабжается цоколем того или иного типа для подключения к питающей сети.

вакууму внешняя колба играет роль термоса, обеспечивающего нормальный пуск и работу натриевой горелки при низких температурах окружающей среды.Одновременно она уменьшает теплопотери, увеличивая КПД и ресурс прибора.

Устройство лампы ДНаТ

Самый распространенный цоколь, устанавливаемый на лампочки ДНаТ — резьбовой цоколь Эдисона. Для приборов небольшой мощности применяют Е27, для мощных осветителей — Е40. Тем не менее встречаются лампочки и с другими типами цоколей, а также двухцокольные.

ДНаТ с цоколем Е40 (слева) и двухцокольный софитный вариант

Иногда в одну внешнюю колбу устанавливаются две горелки.Это увеличивает мощность устройства без существенного увеличения его габаритов, а также увеличивает КПД и срок службы за счет меньших теплопотерь.
