Какие виды защиты обеспецивают автоматические выключатели. Автоматические выключатели: принцип действия и основные виды защиты

Как работают автоматические выключатели. Какие виды защиты они обеспечивают. Чем отличаются разные типы автоматов. Как правильно выбрать автоматический выключатель.

Содержание

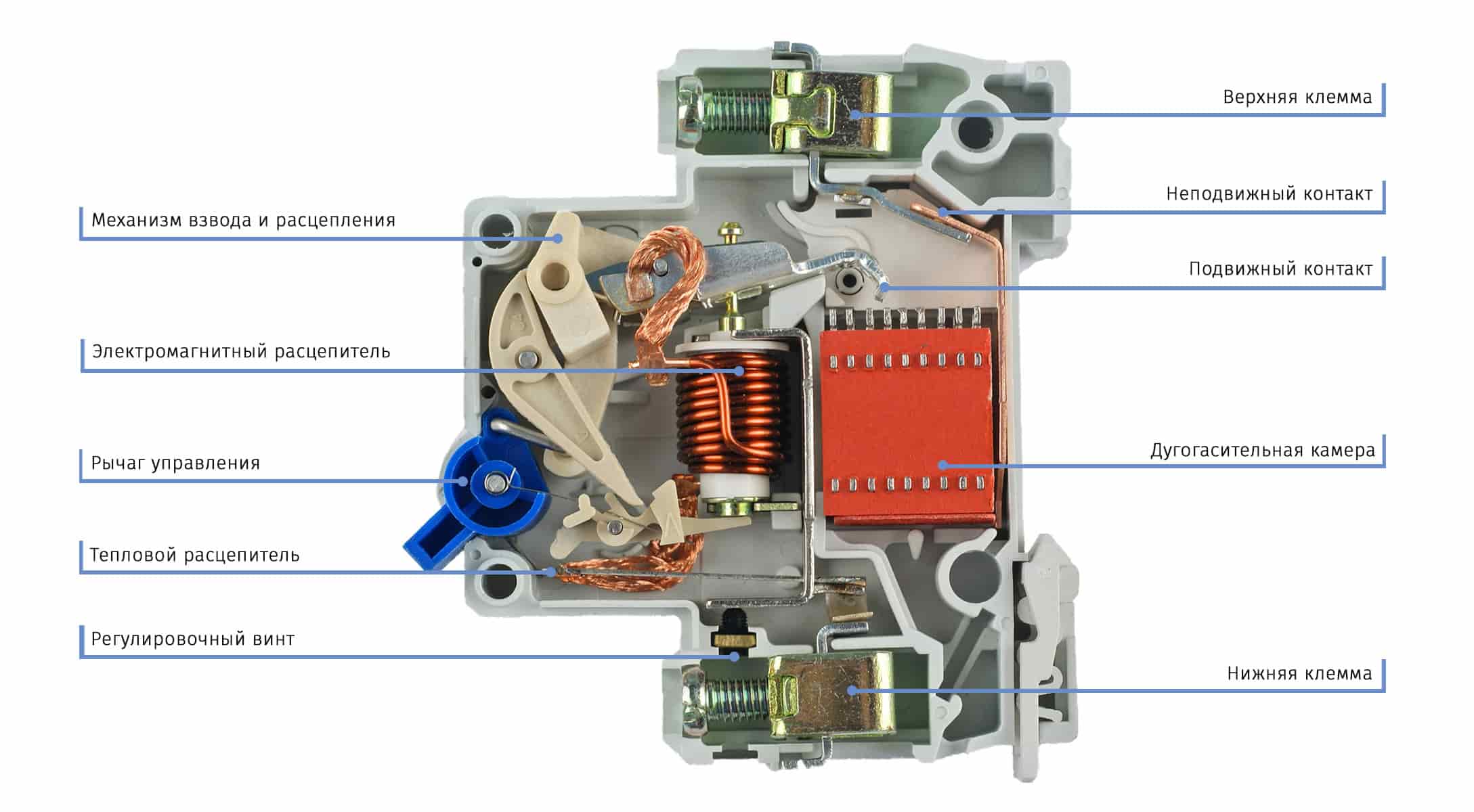

Принцип действия автоматического выключателя

Автоматический выключатель (автомат) — это коммутационный аппарат, предназначенный для проведения тока в нормальном режиме и отключения тока при перегрузках, коротких замыканиях и других аварийных ситуациях в электрической сети. Принцип действия автомата основан на двух механизмах защиты:

  • Тепловой расцепитель — срабатывает при длительных небольших перегрузках
  • Электромагнитный расцепитель — мгновенно срабатывает при коротких замыканиях

Тепловой расцепитель представляет собой биметаллическую пластину, которая изгибается при нагреве током. При достижении определенной температуры пластина размыкает контакты. Время срабатывания зависит от величины тока — чем больше ток, тем быстрее срабатывание.

Электромагнитный расцепитель состоит из катушки и сердечника. При резком возрастании тока (КЗ) сердечник втягивается в катушку и размыкает контакты практически мгновенно.


Основные виды защиты автоматических выключателей

Современные автоматические выключатели обеспечивают следующие виды защиты электрических цепей:

1. Защита от перегрузки

Срабатывает при длительном превышении номинального тока на 10-50%. Реализуется с помощью теплового расцепителя. Защищает провода и кабели от перегрева.

2. Защита от короткого замыкания

Обеспечивает мгновенное отключение при резком возрастании тока в 3-15 раз выше номинального. Реализуется электромагнитным расцепителем.

3. Защита от однофазных замыканий на землю

Отключает цепь при появлении тока утечки на землю. Реализуется с помощью дифференциального тока в УЗО или дифавтоматах.

4. Защита от повышения/понижения напряжения

Отключает нагрузку при выходе напряжения за допустимые пределы. Требует установки дополнительного расцепителя напряжения.

Типы автоматических выключателей по характеристике срабатывания

В зависимости от кратности тока срабатывания электромагнитного расцепителя выделяют следующие типы автоматов:


  • Тип B — срабатывание при токе 3-5 In
  • Тип C — срабатывание при токе 5-10 In
  • Тип D — срабатывание при токе 10-20 In

Где In — номинальный ток автомата.

Тип B используется для защиты бытовых цепей освещения и розеток. Тип C применяется для защиты цепей с пусковыми токами (двигатели, трансформаторы). Тип D предназначен для защиты мощных электродвигателей с большими пусковыми токами.

Как правильно выбрать автоматический выключатель

При выборе автоматического выключателя необходимо учитывать следующие параметры:

  1. Номинальный ток — должен соответствовать максимальной нагрузке в цепи
  2. Номинальное напряжение — не менее рабочего напряжения сети
  3. Отключающая способность — должна превышать ток КЗ в месте установки
  4. Тип характеристики — в зависимости от характера нагрузки
  5. Число полюсов — однополюсные, двухполюсные, трехполюсные
  6. Условия эксплуатации — температура, влажность, вибрации и т.д.

Правильный выбор автоматического выключателя обеспечит надежную защиту электроустановки от аварийных режимов.


Преимущества использования автоматических выключателей

Применение автоматических выключателей в электрических сетях имеет ряд важных преимуществ:

  • Быстрое отключение при аварийных режимах
  • Возможность многократного использования
  • Простота эксплуатации и обслуживания
  • Наглядность состояния (включено/отключено)
  • Возможность дистанционного управления
  • Селективность защиты
  • Компактные размеры

Благодаря этим преимуществам автоматические выключатели являются основным аппаратом защиты в современных электроустановках.

Особенности эксплуатации автоматических выключателей

При эксплуатации автоматических выключателей следует соблюдать ряд правил:

  • Периодически проверять работоспособность механизма включения-отключения
  • Следить за надежностью контактных соединений
  • Не допускать попадания пыли и влаги внутрь корпуса
  • Своевременно заменять автоматы с механическим износом
  • Не превышать номинальные параметры по току и напряжению
  • При частых отключениях выяснять и устранять причину

Соблюдение этих правил обеспечит длительную и надежную работу автоматических выключателей.


Заключение

Автоматические выключатели играют важнейшую роль в обеспечении электробезопасности. Они защищают электрические сети и оборудование от перегрузок и коротких замыканий. Правильный выбор, установка и эксплуатация автоматов позволяет повысить надежность электроснабжения и предотвратить аварийные ситуации.


Автоматические выключатели в литом корпусе | Публикации

Зачем нужны автоматические выключатели в литом корпусе?

Такие выключатели нужны для нечастых коммутаций нагрузки в нормальном режиме, а также для защиты от токов перегрузки и короткого замыкания.

Применяются такие выключатели повсеместно, как в гражданском и коммерческом строительстве, так и в различных отраслях промышленности.

Почему в литом корпусе?

Название произошло от англ. molded case. Что означает литой (или формованный) корпус, то есть внешний корпус аппарата выполнен из специального негорючего пластика, нужная форма которого получается путём литья и формовки.

В номенклатуре EKF есть три серии автоматических выключателей в литом корпусе с номинальными токами от 12,5 до 1600.

Эти серии отличаются возможностями индивидуальной настройки срабатывания, наличием дополнительных устройств и видами расцепителей.

Зачем целых три серии?

Для удобства выбора выключателей под конкретный проект. Выключатели в этих сериях называются ВА 99, ВА 99М и ВА 99С и делятся внутри серии по номинальному току и габаритным размерам, а также типу расцепителя.

Рассмотрим каждую серию в отдельности.

Серия автоматов ВА 99 PROxima является самой полной серией выключателей в литом корпусе от компании EKF. Выключатели ВА99 выпускаются в шести токовых типоразмерах в линейке с диапазоном номинальных токов от 12,5 до 1600А. Расцепители в выключателях могут быть термомагнитными и электронными.

К этой серии аппаратов есть большое количество аксессуаров для реализации автоматического и дистанционного управления и сигнализации, а также аксессуары для улучшения электробезопасности персонала и для удобство монтажа и предотвращения аварий.

Иными словами, серия ВА99 является флагманской серией нашей компании с самым широким диапазоном возможностей!

Автоматические выключатели серии ВА-99М являются более экономичной модификацией выключателей серии ВА-99.

ВА-99М отличаются от серии ВА-99 тем, что выпускаются только с термомагнитными расцепителями и на них отсутствуют дополнительные устройства. Эта базовая серия применяется в проектах, где не нужна большая степень автоматизации и дополнительные возможности, а достаточно только главных функций аппарата — коммутация и защита, с чем ВА99М успешно справляется.

Аппараты серии ВА99С ограничиваются номинальным током в 630А и созданы для таких проектов, где требуется тонкая настройка расцепителя аппарата в широком диапазоне (например, обеспечение селективности) и высокая устойчивость к тяжёлым условиям коммутаций. Эти автоматические выключатели, так же как и ВА99 имеют ряд дополнительных аксессуаров для реализации дистанционного и автоматического управления и сигнализации, варианты расцепителя — электронный или термомагнитный. Но в отличие от предыдущих серий, главные силовые контакты этих аппаратов имеют двойной разрыв! Это позволяет снизить влияние дуги при отключении выключателя, что значительно увеличивает срок его службы и устойчивость к аварийным режимам.

Технические характеристики всех трёх серий выключателей в литом корпусе от EKF приведены ниже, а также вы можете найти их в нашем печатном Мастер-каталоге и на сайте компании EKF в разделе Продукция.

Применяя силовое оборудование EKF, каждый участник рынка получает ощутимую выгоду — с силовыми автоматическими выключателями EKF любой партнер всегда получает прибыль и быстро оборачивает товар, потому что его клиенты могут найти в ассортименте EKF продукцию под любой проект и быть уверенными в качестве и надежности товара.

Для сборщиков НКУ и монтажников мы предлагаем конкретные решения с использованием самого качественного оборудования.

Расцепители:
12,5-1600A 16-1600A 16-630A

Термомагнитный (нерегулируемый)

ВА99/125

ВА99/125
ВА99/800

ВА99М/63-ВА99М/1600


Термомагнитный (регулируемый)

ВА99/160
ВА99/250
ВА99/400


ВА99С/160
ВА99С/250

Микропроцессорный

ВА99/250
ВА99/400
ВА99/800
ВА99/1600


ВА99С/400
ВА99С/630

Силовой автоматический выключатель ВА-99 PROxima — самый применяемый автомат

Предельная коммутационная способность (ПКС):

  • 25кА – до 125А
  • 35кА – до 1000А
  • 50кА – до 1600А

Номиналы:

  • 12,5…1600A
  • Исполнение: 3п (3п+N под заказ)

Отличительные особенности данной серии:

  1. Настройки срабатывания термомагнитного расцепителя в зоне теплового расцепления Ir=0. 8÷1* In.

Для номинала ВА-99 800/1000А, регулировки настроек срабатывания:

  • от перегрузок:

Регулируемая уставка по току Ir=0,8-1*In

  • от сверхтоков

Регулируемая уставка по току тока Im=5÷10* In

L – настройка функции защиты перегрузки цепи по току 0,4 – 1 хIn по времени задержки 3-18 секунд

S – настройка функции защиты от сверхтока (КЗ) по току 1 – 10 хIn по времени задержки 3-18 секунд


I — настройка функции защиты от мгновенных значений тока КЗ по току 1,5– 12 хIn

G — настройка функции защиты от неисправности заземления по току 0,2 – 1 хIn по времени задержки 0,1-0,8 секунд

Силовые автоматы ВА99М Basic — простой надежный автомат

ПКС:

  • от 20кА до 100А
  • До 50кА-630А, 800А

Номиналы:

  • 16…1600A
  • Исполнение: 3P (3P+N под заказ)
ВА-99М/63  ВА-99М/100 ВА-99М/250 ВА-99М/400
ВА-99М/630 ВА-99М/800 ВА-99М/1250 ВА-99М/1600

Силовые автоматы ВА99С PROxima — профессиональный автомат с широкими настройками срабатывания по тепловому току и току КЗ

ПКС:

  • 36кА – до 160А
  • 45кА – до 630А
  • Исполнение: 3п (3п+N под заказ)

Номиналы:

  • 12,5…630A

Регулировки настроек срабатывания

От перегрузок:

Регулируемая уставка по току Ir=0,8-1*In

От сверхтоков:

Регулируемая уставка по току Im=5-10*In

Выключатели протестированы на электромагнитную совместимость. Не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.

Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве.

Благодаря рото-активному механизму контактной группы, рабочая отключающая способность равна предельной.

Силовые автоматические выключатели серий ВА99 PROxima, ВА99С PROxima, ВА99М Basic комплектуются:

  • Межфазными перегородками
  • Переходные пластины (номиналы от 250А)*
  • Монтажные болты
  • Ручка для удобства вкл./выкл. (номиналы от 1200А только для ВА99)

*Силовые автоматические выключатели ВА99С не комплектуются переходными пластинами, только как дополнительные устройства.

К любой модели, любой серии есть паспорт на изделие.

Силовые автоматы на подстанции



Внешний вид трансформаторной подстанции, которая может устанавливаться где угодно, не только для электропитания поселков, но и для питания промышленных зданий и предприятий.

Справа – верхний ящик со счетчиками, нижний как раз с силовыми выключателями.

На левой картинке: Защита обеспечивается с помощью предохранителей, которые могут быть спокойно заменены на необходимые номиналы автоматических выключателей.



Дополнительное оборудование:

На каждый силовой автомат можно установить только один из расцепителей и один из доп. контактов

От правильности выбора автоматического оборудования зависит безопасность людей и техники.

Силовые автоматы ЭКФ обладают максимально гибкими настройками, которые позволят обеспечить необходимый уровень защиты любого объекта.

Автоматические выключатели

Фильтр товаров

  • р. - р.

  • Производитель

    Hyundai

    LSIS (Южная Корея)

    Schneider Electric

    АО Контактор


Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 12255075100

Скидка 42%

495 000 р. 285 000 р.

450 000 р.

175 000 р.

110 000 р.

135 000 р.

157 000 р.

50 000 р.

255 000 р.

258 500 р.

172 117 р.

192 593 р.

74 895 р.

Автоматический выключатель – разновидность коммутационного электрооборудования, предназначенного для проведения тока цепи в нормальных режимах. Также при помощи устройства обеспечивается автоматическая защита электросетей и оборудования от аварийных ситуаций.

    Среди ключевых преимуществ автоматических выключателей:
  • Безопасность.
  • Удобство в использовании.
  • Простота в эксплуатации.
  • Неприхотливость в обслуживании.
  • Надежная защита от коротких замыканий.

Эти преимущества позволяют использовать оборудование в электроустановках с малой и большой мощностью. Автоматические выключатели представляют собой коммутационные устройства ручного управления, но также на рынке представлены аппараты с электромагнитным приводом, за счет чего, устройствами можно управлять дистанционно.

Модульный автоматический выключатель обеспечивает защиту от перегрузок только тогда, когда агрегат максимально соответствует конкретным условиям эксплуатации. По этой причине, перед тем как купить автоматический выключатель нужно определиться с нормальным током, определяющим количество силы тока, которое может пропустить через себя оборудование. При помощи класса срабатывания становится понятно, при каком кратковременном значении тока прибор не будет срабатывать.

    Несмотря на большое многообразие продукции на рынке, которая поставляется разными брендами, все автоматические выключатели можно разделить на несколько семейств:
  • По количеству полюсов.
  • По номинальному току.
  • По устойчивости к ударному току КЗ.

Почему заказать автоматические выключатели выгоднее всего в компании ООО «МАГАЗИН ЭНЕРГЕТИКИ»?

Наша компания выполняет поставку и монтаж автоматических выключателей на профессиональном уровне по самым привлекательным ценам. За годы работы мы смогли выстроить взаимовыгодные партнерские отношения со многими производителями и поставщиками автоматических выключателей, за счет чего цена на аппараты всегда остается доступной для любых клиентов.

За счет партнерских связей, в каталоге нашей компании всегда представлен широкий выбор автоматических выключателей различных видов от отечественных и зарубежных производителей: Контактор, Schneider Electric, ABB. Вся продукция сертифицирована, соответствует установленным стандартам и нормам.

Как инженеры-электрики выбирают автоматические выключатели и другие защитные устройства

  • Дом
  • Блог
  • Как инженеры-электрики выбирают автоматические выключатели и другие защитные устройства

Электричество внесло большой вклад в развитие современных городов и отраслей промышленности, доставляя энергию быстрее и эффективнее, чем любой другой метод, известный человечеству. Однако мощность электричества также делает его опасным, и здания должны быть оборудованы средствами защиты от электрических неисправностей.

Электрические защиты должны допускать нормальный ток, потребляемый работающими устройствами. Они также должны выдерживать кратковременные пики тока, потребляемые такими устройствами, как электродвигатели и балласты освещения. Однако при наличии аномальных и опасных токов защитные устройства должны немедленно отключить соответствующую нагрузку.

Автоматические выключатели являются наиболее распространенным типом электрической защиты в зданиях. Они предназначены для непрерывного тока до их номинального значения, а также могут выдерживать короткие пики выше этого значения.


Убедитесь, что ваш строительный объект имеет надежную электрическую защиту.


Когда срабатывают автоматические выключатели?

Автоматический выключатель кажется всего лишь одним защитным устройством, но на самом деле большинство моделей имеют внутри два защитных механизма. Один из них имеет немедленную реакцию на отключение наиболее опасных электрических повреждений, а другой имеет запаздывающую реакцию на кратковременный допуск тока выше номинального значения.

  • Механизм быстрой защиты основан на магнетизме. Электрический ток создает магнитное поле, и это поле становится еще сильнее, когда ток проходит через катушку из проводящего материала. Автоматические выключатели имеют внутреннее соединение, примыкающее к электромагнитной катушке, и оно размыкается, когда ток короткого замыкания создает сильное магнитное поле.
  • Механизм замедленной защиты основан на тепле. Ток выделяет тепло, когда проходит через проводку или другие объекты, и это тепло, в свою очередь, расширяет материал проводника. Помимо магнитного механизма защиты, автоматические выключатели также имеют внутреннее соединение, которое размыкается при тепловом расширении.

Как упоминалось ранее, некоторые устройства потребляют ток, превышающий их номинальное значение, на короткие промежутки времени в рамках их нормальной работы. Механизм защиты с задержкой позволяет это сделать, но он срабатывает, если ток слишком долго остается высоким. Реакция механизма тепловой защиты зависит от тока — чем выше ток, тем больше тепла и быстрее отключается выключатель.

Крупные электрические неисправности могут вызвать токи, величина которых в сотни раз превышает нормальный рабочий ток, и в этих случаях необходимо немедленно отключить нагрузку. Здесь действует магнитная защита, а срабатывание зависит от типа автоматического выключателя.

  • Выключатели типа B срабатывают при токе, в 3–5 раз превышающем номинальный.
  • Автоматические выключатели
  • типа C срабатывают при токе, в 5–10 раз превышающем номинальный.
  • Автоматические выключатели
  • типа D срабатывают при токе, в 10–20 раз превышающем номинальный.

Например, если при пуске двигатель потребляет в 3 раза больше номинального тока, вы не можете использовать выключатель типа B, иначе он всегда будет срабатывать. Однако автоматический выключатель типа C будет работать нормально, поскольку пусковой ток двигателя ниже диапазона защиты.

Если двигатель заклинит при запуске, он будет бесконечно потреблять пусковой ток. Хотя магнитная защита выключателя в этом случае не срабатывает, тепловая защита срабатывает на воздействие нагрева.

Что именно защищают автоматические выключатели?

Владельцы зданий знают, что автоматические выключатели защищают электрические устройства, но менее известен тот факт, что они также защищают проводку между этими устройствами и источником питания. Учтите, что у проводов есть изоляция, которая плавится при чрезмерном нагреве. В этом случае оголенный провод создает риск поражения электрическим током, повреждения оборудования или даже возгорания.

Даже если автоматический выключатель имеет достаточную мощность для защиты подключенных к нему устройств, все равно могут возникнуть проблемы, если проводка недостаточного сечения. Например, 20-амперный провод, подключенный к 50-амперному выключателю, представляет опасность, поскольку любой ток выше 20 А и ниже 50 А приведет к перегреву провода без срабатывания выключателя.

Обратите внимание, что может случиться и обратное: провод большего размера с автоматическим выключателем большего размера не обеспечит эффективной защиты. В качестве примера предположим, что двигатель на 15 А подключен к цепи на 50 А с выключателем на 50 А. Если двигатель перегружен и потребляет 25А, проводка не будет повреждена, и выключатель не сработает, но двигатель, скорее всего, выйдет из строя в течение короткого времени.

Обычный подход, которого придерживаются инженеры-электрики, заключается в том, чтобы сначала указать размеры проводов, которые выдержат нагрузку, а затем указать автоматический выключатель, который защитит как цепь, так и подключенные к ней устройства.

Специальные типы электрической защиты

В некоторых случаях требуются специальные типы защиты, которые не обеспечиваются обычными автоматическими выключателями. Например, электродвигатели должны быть защищены от пониженного напряжения, что приводит к резкому сокращению их срока службы. Трехфазные двигатели также нуждаются в защите от перекоса фаз , , возникающего при резкой разнице между напряжением, подаваемым тремя проводниками под напряжением. Эти типы защиты не обеспечиваются автоматическими выключателями, обычно используемыми в домах и коммерческих помещениях — существуют специальные реле защиты, предназначенные для этих электрических помех.

Электрическая защита может быть сложной темой, но очень важной для безопасности здания. Когда автоматические выключатели и другие защитные устройства выбраны и установлены правильно, здания становятся намного менее уязвимыми для пожаров электрического происхождения.



Свяжитесь с нами

Метки: Автоматический выключатель Электрическая защита Электробезопасность электропроводка

Присоединяйтесь к более чем 15 000 коллег-архитекторов и подрядчиков

Получайте советы экспертов по инженерным вопросам прямо на свой почтовый ящик. Подпишитесь на блог инженеров Нью-Йорка ниже.

© 2022 Nearby Engineers New York Engineers. Все права защищены. Правовая информация | Товарные знаки

Что такое защита от перегрузки по току? | Bay Power

Электричество безопасно течет в нормальных условиях — оно не выделяет лишнего тепла и обеспечивает стабильный поток энергии для ваших устройств. Однако короткое замыкание или перегрузка могут возникнуть, когда потребляемый ток превышает нормальную токовую нагрузку, что приводит к потенциальной опасности поражения электрическим током без надлежащей защиты.

Нагрузка и конструкция цепи, включая реле, проводники и заземление, определяют безопасный уровень тока, который может выдержать устройство. Чтобы предотвратить проблему потребления тока выше нормального, необходима защита от перегрузки по току.

Перегрузка по току, защита от перегрузки по току и устройства, предотвращающие ее, являются важными компонентами безопасности и защиты оборудования. Кроме того, существуют специальные устройства, которые предотвращают перегрузку по току, обеспечивая безопасность вашего дома и электронных устройств. В этом подробном руководстве мы расскажем вам все, что вам нужно знать о защите от перегрузки по току.



Что такое защита от перегрузки по току?

Защита от перегрузки по току — это метод реализации оборудования и других электрических компонентов для ограничения или отключения протекания тока. Плавкие предохранители, автоматические выключатели или плавкие вставки являются наиболее часто используемыми методами защиты от перегрузки по току в цепи или внутренней проводке оборудования.

Выключатели, плавкие предохранители и плавкие вставки обычно действуют как проводники и добавляют незначительное сопротивление к общей цепи. В результате они почти всегда подключаются последовательно с защищаемой цепью.

При перегрузке по току автоматические выключатели срабатывают, а предохранители и плавкие вставки перегорают. Эти устройства не решают проблему перегрузки по току; они просто останавливают поток электричества, чтобы защитить цепь.

Например, выключатель в вашем доме рассчитан на 15 ампер. Прерыватель сработает, если вы подключите микроволновую печь, фен и оконный блок переменного тока, требующий суммарного потребления тока 20 ампер. Когда все они работают одновременно, токовая нагрузка цепи составляет 20 ампер, что приводит к перегрузке 5 ампер.

В этом случае автоматический выключатель будет продолжать отключаться до тех пор, пока вы не отключите одно из устройств от цепи или просто не убедитесь, что они не создают перегрузку, работая одновременно.



Что такое устройства защиты от перегрузки по току? । Типы устройств защиты от перегрузки по току

Производители разрабатывают устройства защиты от перегрузки по току (OCPD) для защиты цепи и оборудования от событий перегрузки по току. Перегрузки по току могут разрушить электронику, расплавить провода, вызвать пожар и привести к другим опасностям. OCPD останавливают чрезмерное потребление тока, полностью останавливая поток тока. Таким образом, они защищают оборудование от повреждений и действуют как защитный механизм, предотвращая электрические возгорания.

Плавкие вставки

Плавкая вставка — это электрическое защитное устройство, обеспечивающее защиту цепи от перегрузки по току. Плавкая вставка — это, по сути, крошечный предохранитель с коротким отрезком провода; обычно на четыре размера меньше, чем провод, который он защищает.

Плавкие вставки наиболее распространены в автомобильной промышленности в сильноточных приложениях. В большинстве случаев плавкая вставка покрыта огнеупорной изоляцией, рассчитанной на высокие температуры. Это уменьшит опасность, если проволока станет достаточно горячей, чтобы расплавиться.

Плавкие предохранители

Плавкие предохранители, по большому счету, являются наиболее распространенным типом защиты от перегрузки по току. Предохранитель содержит металлический провод или полоску, заключенную в изолятор (обычно стеклянный) с двумя проводниками на концах для замыкания цепи. Когда через предохранитель проходит слишком большой ток, его проволока или металлическая полоска плавятся и ток прекращается.

Предохранители являются жертвенными компонентами, то есть они разрушаются при перегрузке по току. Поэтому вам придется заменять их каждый раз, когда они выходят из строя.

Предохранители существуют с момента появления электричества, и сегодня существуют тысячи различных конструкций для различных применений. Вот распространенные варианты:

  • Текущий рейтинг
  • Номинальное напряжение
  • Отключающая способность
  • Время отклика
  • Физический размер
  • Тип разъема



Предохранители перегорают, когда протекающий через них ток превышает номинальный максимальный номинальный ток. Перегрузка, короткие замыкания, несогласованные нагрузки и отказы устройств являются распространенными причинами перегорания предохранителя.

Автоматические выключатели

Как и предохранители, автоматические выключатели автоматически останавливают ток, физически создавая разрыв в цепи. Но в отличие от предохранителей, которые плавятся, разрывая цепь, автоматические выключатели отключаются при перегрузке или коротком замыкании. Таким образом, автоматические выключатели можно использовать повторно.

Большинство автоматических выключателей необходимо сбрасывать вручную. Однако есть модели с функцией автоматического сброса. Автоматические выключатели бывают различных форм, номиналов и форм. Они бывают небольших размеров для отдельных бытовых приборов и бегемотов, защищающих высоковольтные цепи, обеспечивающие электричеством целые города.


Некоторые из их распространенных типов включают:

  • Низковольтные
  • Среднее напряжение
  • Высоковольтный
  • Магнитный
  • Магнитно-гидравлический
  • Термомагнитный
  • Твердотельный
  • Независимый расцепитель
  • «Умный»

Существуют тысячи различных автоматических выключателей, и все они обеспечивают защиту от перегрузки по току.

Автоматические выключатели обнаруживают неисправности посредством нагрева или магнитного воздействия электрического тока или другими способами. Например, в автоматических выключателях для больших токов и высоких напряжений используются контрольные устройства защитного реле для обнаружения условий неисправности, таких как перегрузка, короткое замыкание, замыкание на землю и т. д.

Когда автоматический выключатель обнаруживает неисправность, он размыкает цепь, предотвращая протекание по ней тока. Большинство бытовых автоматических выключателей в блоке выключателя подпружинены и механически отключаются за счет накопленной энергии. Автоматические выключатели также могут использовать сжатый воздух или тепловое расширение, вызванное перегрузкой по току, для размыкания контактов.

Небольшие автоматические выключатели, такие как те, что стоят в вашем доме, необходимо сбрасывать вручную с помощью нажимного рычага или переключателя. Причина, по которой их трудно открыть, заключается в том, что вы повторно сжимаете механическую пружину. С другой стороны, большие автоматические выключатели, например, в промышленных условиях, используют соленоиды для отключения выключателей с двигателями для восстановления механической энергии в отключающих пружинах.

Важнейшая роль защиты от перегрузки по току

Защита от перегрузки по току необходима для каждой электрической цепи. Если цепь не имеет защиты от перегрузки по току, могут быть серьезные последствия. Например, перегрузка по току может вывести из строя электронные устройства без защиты и привести к возгоранию, поражению электрическим током и поражению электрическим током.

Таким образом, все электрические цепи и оборудование должны иметь устройства защиты от перегрузки по току для прерывания и размыкания цепей при возникновении перегрузок по току. В результате надлежащей защиты можно значительно снизить риск повреждения и поражения электрическим током.



Разница между защитой от перегрузки по току и защитой от перегрузки

Перегрузка по току — это тип перегрузки по току. Следовательно, защита от перегрузки также является типом защиты от перегрузки по току.

Защита от перегрузки по току — это защитный механизм, предотвращающий токи выше допустимого номинального тока цепи или оборудования. Защита от перегрузки по току обычно достигается с помощью магнитных автоматических выключателей или предохранителей и срабатывает мгновенно. Случаи перегрузки по току могут возникать из-за короткого замыкания или перегрузки.

Защита от перегрузки защищает от перегрузки по току, которая может вызвать перегрев защищаемого оборудования или цепи. Время, необходимое для срабатывания схемы защиты от перегрузки, отрицательно коррелирует с увеличением тока. Таким образом, чем выше нагрузка, тем меньше времени требуется для отключения. Например, более высокий ток перегрузки вызовет более быстрое срабатывание реле защиты от перегрузки, чем более низкий ток перегрузки.

Некоторые автоматические выключатели и реле имеют как защиту от перегрузки, так и защиту от перегрузки по току. Это означает, что они имеют как магнитный автоматический выключатель, который срабатывает при перегрузке по току, так и тепловой элемент, вызывающий срабатывание автоматического выключателя при перегрузке по току.



Как работает защита от перегрузки по току?

Высокие токи короткого замыкания могут возникнуть при выходе из строя электрических систем, что в противном случае может привести к повреждению оборудования и возгоранию, если не будет защищено устройством защиты от перегрузки по току. Самым простым и распространенным типом защиты от сверхтоков являются плавкие предохранители.

Как работают предохранители?

Когда ток, протекающий через предохранитель, становится слишком большим, внутренний проводник сильно нагревается и плавится. Когда проводник плавится, он прерывает ток. Таким образом, предохранители являются одноразовыми устройствами, и вы должны заменить их после перегрузки по току.


Максимальный ток, который могут отключить предохранители, ограничен; это может вызвать дугу через расплавленное соединение, если ток слишком высок. По этой причине проектировщики и электрики используют их только в системах низкого и среднего напряжения.

Предохранители — это отличный недорогой способ защиты оборудования и цепей от перегрузки по току, но они не подходят для ситуаций с высоким напряжением.

Как работают автоматические выключатели?

В большинстве высоковольтных систем наряду с трансформаторами и реле используются автоматические выключатели для обеспечения защиты от перегрузки по току.

Вот основные принципы их совместной работы:

  • Автоматический выключатель и трансформатор тока устанавливаются в цепи последовательно
  • Трансформатор тока снижает линейный ток до меньшего тока (вторичный ток) и подает его на реле
  • Когда вторичный ток превышает ток срабатывания реле в течение определенного периода времени (времени задержки), реле срабатывает, и автоматический выключатель разрывает путь тока.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
